Точильно-шлифовальный станок ТШ-2: технические характеристики

Содержание статьи:

Оршанский станкостроительный завод специализируется на выпуске точильно-шлифовального оборудования. Наиболее популярной моделью является станок серии ТШ-2. Он характеризуется простотой и надежностью эксплуатации, а также многофункциональностью.

Конструктивные особенности станка

Внешний вид

Этот тип оборудования предназначен для точения и окончательной обработки режущего инструмента различного назначения. Дополнительно на станок ТШ-2 можно устанавливать круги с широким диапазоном зернистости. Благодаря этому возможна шлифовка заготовок, удаление заусенец и обдирка деталей.

Станок имеет напольную конструкцию, что дает возможность устанавливать его без обустройства дополнительных площадок. Компоновка оборудования стандартная — тумба находится на опоре. На ней располагается электродвигатель, крутящий момент от которого передается точильно-шлифовальным кругам. Для обеспечения безопасности эксплуатации поверх кругов устанавливается защитная крышка. Она имеет вырез для выполнения операций. С помощью площадок обрабатываемый инструмент фиксируется. Защитный прозрачный экран предотвращает разлет искр.

Особенности конструкции станка серии ТШ-2:

  • большое межцентровое расстояние между кругами. Оно составляет 512 мм, что дает возможность выполнять обработку одновременно двух инструментов. Но при этом следует соблюдать правила безопасности;
  • пониженный уровень вибрации. Это обусловлено конструктивными особенностями станка, а в частности, центром тяжести. Даже при значительных нагрузках на круги вибрация будет минимальной;
  • надежная конструкция фиксации кругов. Помимо элементов крепления, в узлах имеются так называемые балансиры, которые снижают вероятность появление люфта.

Передача крутящего момента от электродвигателя валам происходит с помощью ременной передачи. В ней присутствует механизм натяжения. Но при долгой эксплуатации следует проверять целостность ремней.

В нижней части каждого кожуха располагаются патрубки для подключения к вытяжной вентиляции. С ее помощью происходит удаление стружки и металлической пыли.

Технические характеристики оборудования

Спецификация компонентов

Эксплуатационные и технические качества станка ТШ-2 соответствуют современным требованиям. Согласно принятой классификации это оборудование может использоваться для комплектации мелкосерийных производственных линий, а также ремонтных мастерских. Для детального анализа технических характеристик рекомендуется изучить прилагаемый паспорт.

Масса станка в сборе относительно небольшая, и составляет всего 112 кг. Поэтому можно относительно легко перемещать его по производственному цеху или мастерской. Но при этом следует учитывать габариты оборудования, которые равны 61*47*134 см. Так как эта модель предусматривает подключение к системе вытяжной вентиляции — при планировании монтажа учитывается длина подводящего патрубка.

Основные технические характеристики точильно-шлифовального станка модели ТШ-2:

  • наружный диаметр точильного круга составляет 30 см;
  • высота круга может варьироваться от 10 до 50 мм;
  • посадочный диаметр равен 76 мм;
  • минимально допустимый диаметр изношенного круга составляет 15 см;
  • центры удалены от основания на расстояние 95 см;
  • частота вращения точильного круга равна 1500 1/мин;
  • максимально допустимая скорость резания не может превышать значения 23,5 м/с.

Мощность силовой установки напрямую зависит от конструктивного исполнения станка. Для модели ТШ-2 серии 10 она равна 2 кВт. Если же устанавливается оборудование с 0,1 исполнением, то мощность электродвигателя будет составлять 2,2 кВт.

Независимо от конструктивного исполнения станок ТШ-2 рассчитан для подключения к трехфазной электросети с напряжением 380 В. При этом следует учитывать максимально допустимую нагрузку на электропроводку.

Требования по эксплуатации

Электрическая схема оборудования

Перед началом работы на точильном станке модели ТШ-2 необходимо изучить правила эксплуатации, а также требования по его установке. Несмотря на то что нет необходимости подготавливать специальную опорную площадку — уровень пола в месте монтажа должен быть ровным.

После проведения инструктажа с персоналом проверяется целостность компонентов и агрегатов оборудования ТШ-2. Если станок монтируется после консервации — с его поверхности следует удалить защитный слой смазки. Для этого рекомендуется использовать специальные жидкости, которые указаны в паспорте.

Перечень основных рекомендаций по эксплуатации точильно-шлифовального оборудования:

  • обязательное применение средства индивидуальной защиты;
  • перед включением станка необходимо проверить расположение кругов на рабочих валах. Таким образом можно избежать биений;
  • после окончания рабочего процесса выполняется очистка.

В видеоматериале показан пример правки б/у круга для его дальнейшей эксплуатации:

stanokgid.ru

ТШ-2 Станок точильно-шлифовальный на тумбе. Схемы, описание, характеристики

Сведения о производителе точильно-шлифовального станка модели ТШ-2

Производителем точильно-шлифовального станка модели ТШ-2 является Оршанский станкостроительный завод Красный борец

, основанный в 1900 году.

Станки, выпускаемые Оршанским станкостроительным заводом


ТШ-2 станок точильно-шлифовальный на тумбе. Назначение, область применения

Станки настольные точильно-шлифовальные с двумя кругами ТШ-2 предназначены для выполнения слесарных работ - снятия заусенцев, фасок, обдирки литников, для заточки и доводки металлорежущего деревообрабатывающего и другого инструмента - сверл, резцов, ножей.

При применении соответствующих приспособлений могут быть использованы для шлифовки и полировки деталей.


Общая компоновка точильного станка ТШ-2

Станок ТШ-2 состоят из сварной тумбы 1, на которой установлен электродвигатель. К тумбе крепятся винтами два защитных кожуха.

Установка подручников 5 и 6 в требуемом положении производится перемещением их в пазах кронштейнов 7 и 8, которые, в свою очередь, крепятся к подставке (тумбе) и могут перемещаться относительно нее.

На валу электродвигателя имеются планшайбы для установки кругов. Крепление кругов см. рис. 2. Перечень органов управления и графических символов приведен в табл. 5.


Обработка изделий на станке тш2

Перед началом работы произвести правку кругов.

Для смены круга на станке мод. ТШ-2 снять крышку кожуха, отвернуть шесть винтов М6 фланца (см. рис. 2), снять фланец и круг.

  • Для кругов Н=50 мм проставка не устанавливается;
  • Для кругов Н=32...40 мм устанавливается проставка Н=8 мм;
  • Для кругов Н=20 мм устанавливаются проставки Н=12 мм;
  • Для кругов Н=10...16 мм устанавливаются обе проставки.

Для подключения пылеотсасывающего агрегата на станке имеется разъем крепления патрубка (см. рис.6):

  • на станке модели ТШ-1, ТШ-3 разъемы расположены на задних стенках кожухов;
  • на станке мод. ТШ-2 разъем расположен на задней стенке тумбы.

Модификации точильно-шлифовальный станок ТШ-2

ТШ-2 - универсальный точильный шлифовальный станок

ТШ-2 исполнение 10 - универсальный точильный шлифовальный станок со светильником

ТШ-2 исполнение 01 - универсальный точильный шлифовальный станок повышенной мощности


Аналоги точильно-шлифовальный станок ТШ-2

3ТШ-2 - Ø300 - производитель Металлица, ООО

ВЗ-379 - Ø350 - производитель Визас, ОАО г. Витебск

ВС3-4004 - Ø350 - производитель Воронежский станкозавод, ОАО


Общий вид точильно-шлифовального станка ТШ-2

Фото точильного станка ТШ-2


Крепление шлифовального круга точильно-шлифовального станка ТШ-2

Крепление шлифовального круга точильного станка ТШ-2

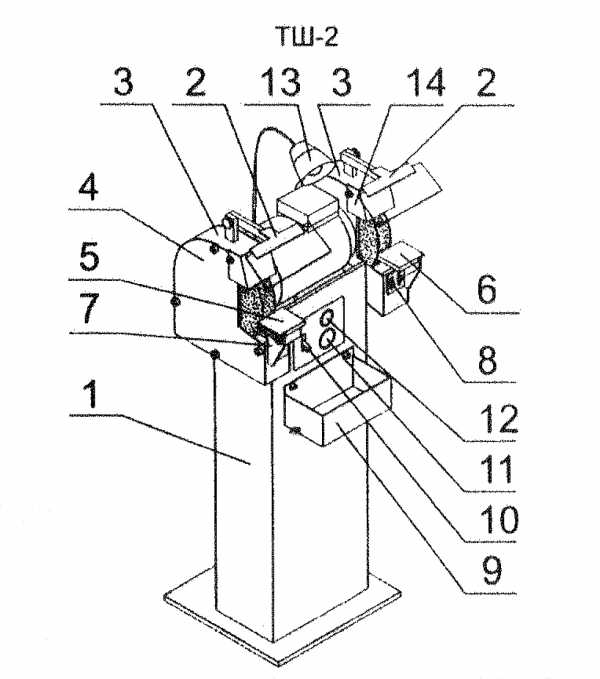

Расположение составных частей и органов управления точильно-шлифовальным станком ТШ-2

Расположение составных частей точильного станка ТШ-2

Спецификация составных частей и органов управления точильно-шлифовальным станком ТШ-2

  1. Тумба - ТШ-2.00.0.010.2.00
  2. Кронштейн - ТШ-1.50.1.000.0.00
  3. Кожух левый - ТШ-2.00.0.030.1.00, Кожух правый ТШ-2.00.0.040.1.00
  4. Крышка - ТШ-2.00.0.060.1.00
  5. Подручник - ТШ-2.00.0.050.1.00
  6. Подручник - ТШ-2.00.0.050.1.00
  7. Кронштейн - ТШ-2.00.0.070.0.00
  8. Кронштейн - ТШ-2.00.0.070.0.00
  9. Коробка - ТШ-2.00.0.020.0.00
  10. Электрооборудование
  • исполнение базовое - ТШ-2.80.0.000.0.00
  • исполнение 10 - ТШ-2.80.0.000.0.00-01
  • исполнение 01 - ТШ-2.80.0.000.0.00
  • Кнопка "Стоп"
  • Кнопка "Пуск"
  • Светильник НКП03-60-003УХЛ4 ТУ3.62-00214267-088-00

  • Электрооборудование точильного станка ТШ-2

    На станках установлены:

    • электродвигатель М1, работающий в режиме трехфазного включения
    • вводный автомат QF1
    • пускатель электромагнитный КМ1
    • кнопка пуск SB2
    • кнопка стоп SB1

    Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к вводному выключателю QF1.


    Первоначальный пуск станка ТШ-2

    Сечение питающих проводов должно быть не менее 1,0 мм2 медных или 2,5 мм2 алюминиевых.


    Описание работы в режиме трехфазного включения (рис. 5)

    Включением вводного выключателя QF1 подается напряжение на станок. Нажатием кнопки SB2 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя.

    Останов электродвигателя производится нажатием на кнопку SB1 «Стоп». При этом происходит отключение магнитного пускателя КМ1.

    Защита электрооборудования от перегрузки производится электротепловым реле FP1.

    Сведения о расцветке проводов:

    • черный цвет провода — силовые цепи
    • красный цвет провода — цепи управления
    • зелено-желтый цвет провода — цепи защиты

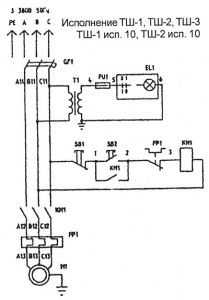

    Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 01)

    Электрическая схема станка ТШ-2 (исполнение 01)


    Схема электрическая точильно-шлифовального станка ТШ-2 (исполнение 10)

    Электрическая схема станка ТШ-2 (исполнение 10)


    Технические характеристики точильного шлифовального станка ТШ-2

    Наименование параметраТШ-1ТШ-2ТШ-3ТШ-4
    Шлифовальный круг по ГОСТ 2424-83 на керамической связке
    Наружный диаметр круга, мм250300400400
    Высота круга, мм10..4010..505050
    Посадочный диаметр круга, мм3276127203
    Диаметр изношенного круга, мм140150240
    Класс неуравновешенности1, 21, 21, 2
    Высота центров от основания, мм265950950950
    Шпидель
    Частота вращения, 1/мин150015009501440
    Максимальная скорость резания, м/с19,523,520
    Электрооборудование
    Питающая сеть~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц~380 В 50 Гц
    Электродвигатель привода, кВт2,22,23,07,5
    Габариты и масса станка
    Габариты станка (длина ширина высота), мм610 х 470 х 615610 х 470 х 1340660 х 600 х 16701000 х 620 x 1315
    Масса станка, кг82112220560

    Связанные ссылки. Дополнительная информация

    Каталог-справочник заточных станков

    Паспорта и руководства заточных станков


    stanki-katalog.ru

    Точильно-шлифовальный станок ТШ-2 ⌀300/350 мм

    Шлифовальные круги по ГОСТ 2424 1-200х(10…40)х х32,
    1-250х(10…40)х х32
    1-200х(10…40)х х32 300х40х76 Прямой привод 300х40х127, 300х50х127,
    350х40х127, 350х50х127
    Привод ременный
    400х50х127 Прямой привод 400х40х203, 400х50х203, Привод ременный 500х50х203 600х50х203 600х60х305 (по запросу)
    Диаметр изношенных шлифовальных кругов, мм, не менее 120
    120
    120
    120
    195 195 280 280 280 280
    Наибольшая окружная скорость вращения шлифовального круга, м/с 14,9-18,6 30 23,5 30 30 30 30 30
    Номинальное расстояние от основания до оси шлифовальных кругов, мм 340 340 950 910 970 950 900 900
    Номинальное расстояние между шлифовальными кругами, мм 335 335 400 545 450 575 1000 1000
    Габаритные размеры станков, мм, не более:
    - длина
    - ширина
    - высота
    580
    440
    785
    580
    440
    785
    610
    470
    1340
    815
    585
    1195
    690
    490
    1270
    820
    615
    1260
    - -
    Масса станка, кг, не более 82 82 130 210 170 280 450 550
    Класс точности по ГОСТ 8 Н
    Норма обслуживания,чел. 1 1 1 1 1 1 1 1
    Характеристика Электрооборудования
    Род тока питающей сети Переменный трехфазный
    Номинальная частота тока питающей сети, Гц 50 50 50 50 50 50 50 50
    Номинальное напряжение,В:
    - электропривода
    - цепей управления
    - местного освещения
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    380
    110
    24
    Номинальная мощность электродвигателя, кВт 2,2 (стандартный)
    3,0 (повышенной мощности)
    2,2 2,2 2,2 (стандартный)
    3,0 (повышенной мощности)
    3,0 4/7.5 7.5 7.5
    Синхронная частота вращения электродвигателя, об/мин 1500 3000 1500 1500 1500 1500 1500 1500

    vsp-kirov.ru

    Станок точильно-шлифовальный ТШ-2.20 (Беларусь)

    Производство завода изготовителя ОАО Станкозавод "КРАСНЫЙ БОРЕЦ" республика Беларусь.

    Точильно-шлифовальный станок ТШ 2.20 хорошо известен производственникам и применяется в разных сферах, где требуется качественная обработка металла при минимальных затратах на оснащение цеха. Отличительная черта ТШ 2.20 в его универсальном использовании. Это оборудование может быть равноценно эффективно в индивидуальных цехах, на мелко- и среднесерийных производствах. На крупных предприятиях обычно применяется в качестве резерва и для выполнения штучных слесарных и точильно-шлифовальных операций. Оборудование требует подключения к трехфазному источнику питания.
    Станок ТШ 2.20 оснащен удобной станиной в форме ножки, крепящейся болтами к полу. В комплект поставки входит местное освещение, два поворотно-откидных защитных экрана для рабочей зоны, два абразивных круга. Внешний диаметр рабочего диска составляет 300 мм. При необходимости можно приобрести дополнительный инструмент для шлифовки и полировки изделий, в том числе, с помощью абразивной ленты.
    Станок широко используется для заточки бытового и производственного инструмента, включая ножи, зубила, ножницы, токарные сверла и резцы. Паспорт оборудования содержит подробную информацию по эксплуатации станка.
    Станок ТШ 2.20 в дополнении к комплектации ТШ 2.10 включает механизм блокировки станка при открытии защитного экрана. Модификация ТШ 2.20 снабжен дополнительной опцией – пылесосом для отбора металлической стружки из рабочей зоны.
    Габаритные размеры 544 х 470 х 1340 мм. Вес 108,5 кг.

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ТШ-2

    ОПОРНАЯ ПОВЕРХНОСТЬ ТУМБЫ, ВИД СНИЗУ

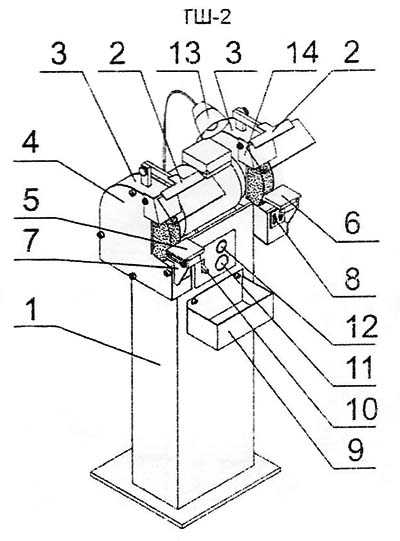

    ПЕРЕЧЕНЬ СОСТАВНЫХ ЧАСТЕЙ СТАНКА.

    1. Тумба

    2. Кронштейн

    3. Кожух правый/левый

    4. Крышка

    5/6. Подручник

    7/8. Кронштейн

    9. Коробка

    10/11/12. Электрооборудование

    13. Светильник

    ЭЛЕКТРИЧЕСКАЯ СХЕМА

    stanew.ru

    ТШ-2 точильно-шлифовальный станок - ООО «Инвест-Гарант»

    Станок точильно-шлифовальный ТШ-2 предназначен для выполнения слесарных работ, заточки и доводки инструмента (слесарного и станочного). Применяют станок в основном для заточки токарных резцов, сверл. При дополнительном оснащении можно использовать для полировки, шлифовки деталей.

    Исполнение станка в следующих вариантах:

    • ТШ-2.10 - базовая модель со светильником
    • ТШ-2.20 - модель с концевыми выключателями на защитных экранах
    • ТШ-2.25 - наличие пылесоса

    Настольный заточной станок производится на тумбе и имеет выходы под пылеотсос.

    В станке есть возможность установки двух кругов различной твердости. Напольное исполнение. Защищены круги металлическими кожухами, которые ограждают от попадания стружки, пыли.

    В нижней части кожуха расположены специальные патрубки для подключения к вытяжной вентиляции. При работе вентиляции происходит удаление стружки и металлической пыли.

    Дополнительно точильный станок может комплектоваться пылесосом и вентиляционной установкой.

    В данной модели станка пониженная вибрация. Устройство автоматического отключением двигателя при подъеме защитного экрана - обеспечивает дополнительную безопасность при работе на заточном станке. За счет универсальности и простоты конструкции станка, устройство используется во всех сферах промышленности.

    Станок ТШ-2 стандартная комплектация:

    • станок в сборе
    • шлифовальные круги(установлены)
    • светильник
    • защитный экран
    • руководство по эксплуатации

    Порядок установки:

    1. Распаковать станок
    2. Снять специальное покрытие при помощи ветоши, смоченной маловязкими маслом (или уайт спиритом), протереть насухо
    3. Установить станок на место крепления. Закрепить тумбу 4-мя анкерными болтами М10
    4. Монтаж электрооборудования
    5. произвести внешний осмотр электрооборудования
    Технические характеристики ТШ-2

    Параметр

    Значение

    Диаметр круга, мм

    300

    Диаметр изношенного круга, мм

    150

    Диаметр посадочного отверстия круга, мм

    76

    Количество шлифовальных кругов, шт

    2

    Высота круга, мм

    10-50

    Максимальная окружная скорость, м/с

    23,5

    Частота вращения шпинделя, об/мин

    1500

    Частота тока, Гц

    50

    Род тока питающей сети

    переменный, трехфазный

    Мощность электродвигателя, кВт

    2,2

    Габаритные размеры, мм

    610

    470

    1340

    Масса станка, кг

    112

    Крепление шлифовального круга

    Основные узлы точильно-шлифовального станка ТШ
