Стойка для дрели из домкрата – Сверлильные станки из домкрата своими руками

alexxlab | 29.06.2020 | 0 | Вопросы и ответы

Содержание

Сверлильные станки из домкрата своими руками

Если у вас завалялся в гараже старый автомобильный домкрат — сделайте себе сверлильный станок своими руками. Для этого нам еще понадобится дрель или шуруповерт, несколько металлических полос, швеллер, либо сами можете выбрать материалы для изготовления кронштейна.

Альтернативой покупному сверлильному станку послужит станок, изготовленный своими руками из подручных материалов: в качестве стойки послужит домкрат, а в качестве шпиндельного узла использована мощная дрель (мощностью от 1000 Ватт). Такое приспособление имеет простую конструкцию, не требует особых навыков для сборки и минимизирует затраты денежных средств. Достаточно сделать прочную вертикальную стойку. Для этого отлично подойдет винтовой домкрат.

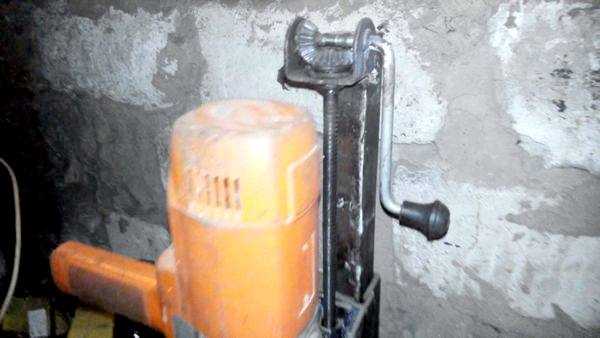

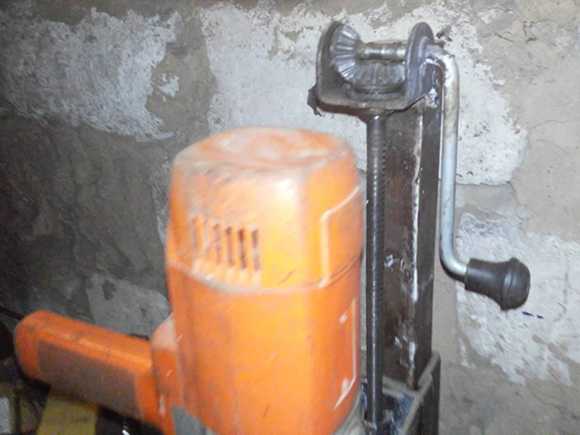

Принципиальная схема сверлильного станка из домкрата выглядит так: домкрат, как стойка, приварен к стальной пластине. Подвижная часть служит как стол, перемещающийся в вертикальном направлении. В верхней части дрель закрепляется неподвижно хомутами. Между ними можно подложить брусок из фторопласта, пластмассы или дерева.

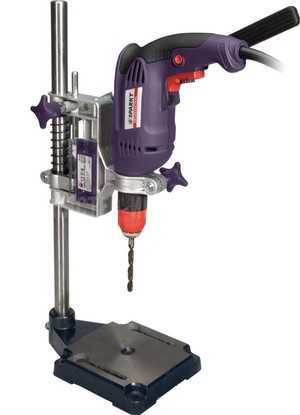

С одной стороны можно предположить, что покупка заводской стойки для установки на нее дрели, шуруповерта или миксера будет наиболее удобным вариантом. Но с другой стороны заводские модели
стоек имеют такие же недостатоки как самодельные, что сказывается на точности сверления маленьких отверстий. Еще одной проблемой таких стоек является небольшая их масса: в результате этого возникает вибрация, что также сказывается на точности сверления. Именно поэтому предпочтительнее собирать станину самостоятельно.

Конструкция будет намного устойчивей, если основание прикрутить к столу.

1 – устройство для сверления; 2 – хомуты; 3 – брусок-прокладка; 4 – основание; 5 – болт М10; 6 – подъемник; 7 – основание домкрата; 8 – стойка; 9 – электрический кабель.

Такой станок собирается за пару часов из подручных материалов (все детали из пункта приемки вторчермета) и может выручать мастера долгое время.

Собираем станок своими руками, для этого электродрель неподвижно закрепляется в верхней точке домкрата. Оборудование должно прочно крепиться, для чего надо сделать надежный хомут, лучше всего воспользоваться двумя металлическими хомутами. В качестве прокладки между сверлильным инструментом и домкратом используем брусок из дерева. Основную станину, которая будет основанием станка, лучше предварительно обработать (убирают острые края). К ней крепится стойка, которая изготавливается из стального металлопроката П-образной формы, он приваривается к металлическому листу. При желании усилить жесткость конструкции, можете дополнительно приварить между стойкой и листом уголки, которые послужат ребрами жесткости. Для повышения устойчивости станка, на металлическом листе нужно сделать отверстия, с помощью которых можно будет закрепить станок на столе, либо любом другом прочном основании. Все эти действия не сложно сделать своими руками. Чтобы повысить комфорт в работе со сверлильным станком стоит обдумать, как будет включаться, и выключаться дрель. Для этого лучше всего использовать дрель, в которой предусмотрена кнопка пуска с фиксацией. Так же, если вы разбираетесь в электрике, можно изготовить кнопку к розетке своими руками. Иначе при работе на станке все время придется в ручную зажимать кнопку пуска, что будет добавлять неудобство.

Альтернативные конструкторские решения компоновки станков

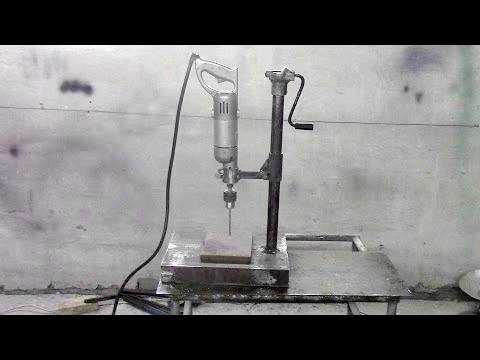

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

Сверлильный станок из домкрата своими руками можно собрать и по другим схемам, все будет завесить от его конструкции.

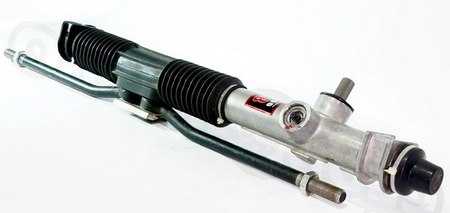

Перемещения консоли станка по рейке.

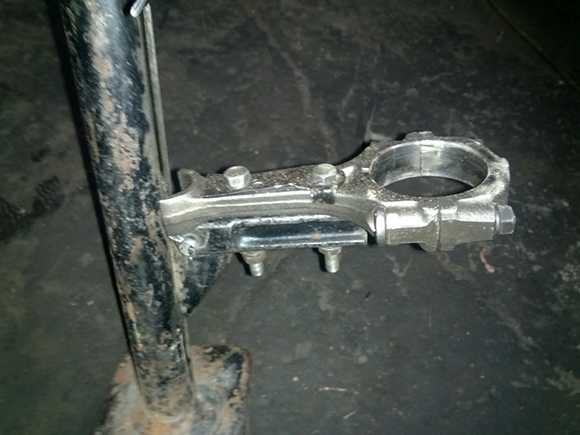

Кронштейном может служит шатун двигателя внутреннего сгорания.

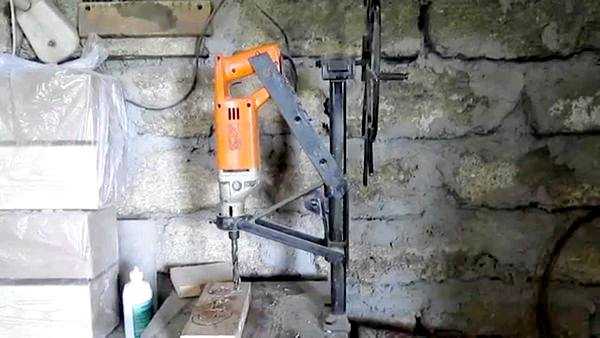

Сверлильный станок с подвижной консолью на основе домкрата.

Видео с примерами работы

В заключении можно сказать, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения своими руками. Например, можно так же установить координатный стол и добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, при этом особых изменений в конструкции не потребуется, просто нужно будет дополнить его отдельными деталями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Стойка Для Дрели Из Домкрата

Схемы сверлильных станков из домкратов

Если у вас залежался в гараже старенькый авто домкрат — сделайте для себя сверлильный станок своими руками. Для этого нам еще понадобится дрель или шуруповерт, несколько металлических полос, швеллер, либо сами можете выбрать материалы для изготовления кронштейна.

Альтернативой покупному сверлильному станку послужит станок, изготовленный своими руками из подручных материалов: в качестве стойки послужит домкрат, а в качестве шпиндельного узла использована мощная дрель (мощностью от 1000 Ватт). Такое приспособление имеет простую конструкцию, не требует особых навыков для сборки и минимизирует затраты денежных средств. Достаточно сделать прочную вертикальную стойку. Для этого отлично подойдет винтовой

домкрат.

Принципиальная схема сверлильного станка из домкрата выглядит так: домкрат, как стойка, приварен к стальной пластине. Подвижная часть служит как стол, перемещающийся в вертикальном направлении. В верхней части дрель закрепляется неподвижно хомутами. Между ними можно подложить брусок из фторопласта, пластмассы или дерева.

С одной стороны можно предположить, что покупка заводской стойки для установки на нее дрели, шуруповерта или миксера будет наиболее удобным вариантом. Но с другой стороны заводские модели
стоек имеют такие же недостатоки как самодельные, что сказывается на точности сверления маленьких отверстий. Еще одной проблемой таких стоек является небольшая их масса: в результате этого возникает вибрация, что также сказывается на точности сверления. Именно поэтому предпочтительнее собирать станину самостоятельно.

Читайте так же

Конструкция будет намного устойчивей, если основание прикрутить к столу.

Сверлильный станок из домкрата и дрели

домкрат от волги ,старая низкооборотистая дрель кусок швелера и трубы,3-4часа работы и получаем чтото типа.

Стойка для дрели из домкрата

Стойка для дрели из штатива фотоувеличителя. Набор сверл- , Сверло- .

1 – устройство для сверления; 2 – хомуты; 3 – брусок-прокладка; 4 – основание; 5 – болт М10; 6 – подъемник; 7 – основание домкрата; 8 – стойка; 9 – электрический кабель.

Читайте так же

Такой станок собирается за пару часов из подручных материалов (все детали из пункта приемки вторчермета) и может выручать мастера долгое время.

Собираем станок своими руками, для этого электродрель неподвижно закрепляется в верхней точке домкрата. Оборудование должно прочно крепиться, для чего надо сделать надежный хомут, лучше всего воспользоваться двумя металлическими хомутами. В качестве прокладки между сверлильным инструментом и домкратом используем брусок из дерева. Основную станину, которая будет основанием станка, лучше предварительно обработать (убирают острые края). К ней крепится стойка, которая изготавливается из стального металлопроката П-образной формы, он приваривается к металлическому листу. При желании усилить жесткость конструкции, можете дополнительно приварить между стойкой и листом уголки, которые послужат ребрами жесткости. Для повышения устойчивости станка, на металлическом листе нужно сделать отверстия, с помощью которых можно будет закрепить станок на столе, либо любом другом прочном основании. Все эти действия не сложно сделать своими руками. Чтобы повысить комфорт в работе со сверлильным станком стоит обдумать, как будет включаться, и выключаться

дрель. Для этого лучше всего использовать дрель, в которой предусмотрена кнопка пуска с фиксацией. Так же, если вы разбираетесь в электрике, можно изготовить кнопку к розетке своими руками. Иначе при работе на станке все время придется в ручную зажимать кнопку пуска, что будет добавлять неудобство.

Альтернативные конструкторские решения компоновки станков

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

Сверлильный станок из домкрата своими руками можно собрать и по другим схемам, все будет завесить от его конструкции.

Видео с примерами работы

В заключении можно сказать, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения своими руками. Например, можно так же установить координатный стол и добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, при этом особых изменений в конструкции не потребуется, просто нужно будет дополнить его отдельными деталями.

Читайте так же

vdiweb.ru

как сделать держатель под вертикальное сверление своими руками

Стойка для дрели — это стационарное приспособление для фиксации сверлильных инструментов. Предназначена для облегчения работы и увеличения точности и качества результатов. Для промышленных масштабов существует много моделей заводского производства, для дома допустимы самодельные штативы. Может быть использована для перфораторов и шуруповертов.

Требования к конструкции стойки

Перед тем как приступить к работе, необходимо ознакомиться с чертежами стоек для дрели своими руками и выбрать оптимальную для себя модель. Вариантов исполнения существует много, но все они объединены общими принципами.

Комплектующие:

  • Станина — основа конструкции.
  • Стойка — элемент, на котором будут расположены крепления для ручных приборов и движимые детали.
  • Механизм хода — приспособление для изменения положения инструмента.
  • Кронштейн — держатель девайса.

Станина для дрели, созданная своими руками, должна быть массивной. Это обеспечивает устойчивость конструкции и ее прочность. В качестве опоры можно использовать лист дерева или металла. Размер металлической станины подойдет от 50*50*1,5 см. Фанера, ДСП, или МДФ потребуется объемнее — 60*60*3 см. Если приспособление планируется использовать не только для сверления, но и для токарных и фрезерных работ, то понадобится пластина 100*60*30. Для многофункционального станка лучше использовать нержавеющую сталь низкой восприимчивости к нагреву.

Стойка крепится строго вертикально к подставке, что обеспечивает аккуратное действие инструмента и предотвращает поломки сверла и дефекты в заготовке. Высота детали потребуется не менее 60 см. Может быть выполнена из того же материала, что и стойка. Некоторые мастера используют в качестве штатива ненужный фотоувеличитель, поломанный микроскоп, трубы, металлические профили или автомобильную рулевую ось.

Механизм хода служит для вертикального перемещения инструмента. Может быть сделан по типу домкрата, на пружинах или на шарнирах. Допустима конструкция, в которой вместо движения дрели поднимается сама заготовка.

Кронштейн изготавливается с учетом формы инструмента. Конструкция может видоизменяться, единственное условие — чтобы он прочно держал дрель, не допуская крена или произвольного перемещения под действием вибрации.

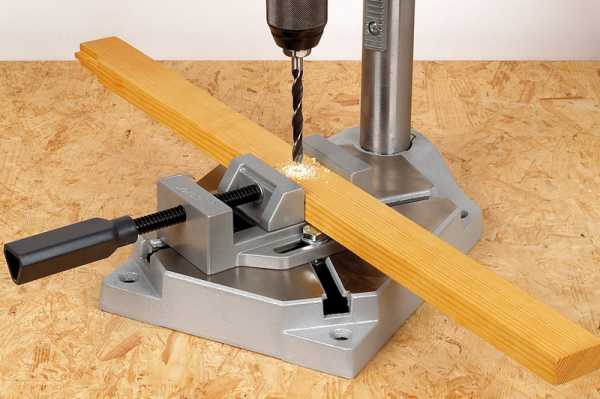

Дополнительная оснастка увеличивает функциональность исходника. Есть способ внедрения возможности сверления под углом. Несложно повысить комфорт для мастера встроенными измерительными приборами, надежными тисками — креплениями.

Примеры самоделок

Продуманность конструкции с учетом своих потребностей увеличит КПД использования. Для редких и незатейливых работ подойдут уже готовые простые решения. Любое из них можно видоизменять по своему усмотрению или использовать в качестве основы для собственных разработок. Главное — обеспечение устойчивости креплений изделия.

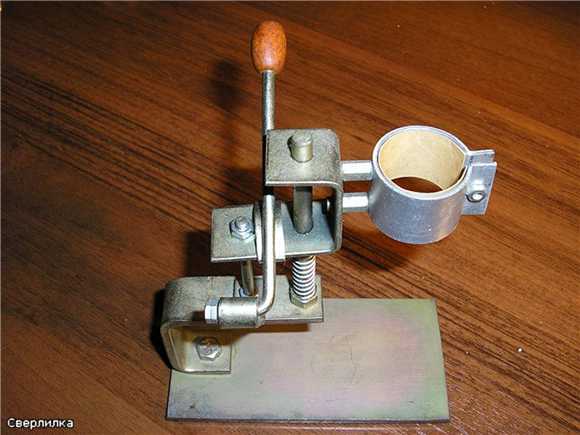

Стойка с пружинным механизмом

Простой пример для воплощения в домашних условиях. Функциональность ограничена, но конструкция получается надежной и работоспособной. Не требует для сборки специфических инструментов, спаивания и других манипуляций с металлом.

Для изготовления понадобятся:

  • деревянные плиты;
  • металлические уголки;
  • брусок;
  • пружина;
  • хомут;
  • шурупы;
  • барашковый болт.

Следует выпилить опору для механизма подачи дрели. Полученная деталь размером 50*12,5*1,5 см станет базой для закрепления остальных комплектующих. Изготовление направляющих для дрели своими руками может оказаться неоправданно времязатратным, поэтому их роль в такой модели исполнят 2 мебельных профиля 3,5*3,0*1,5 см. Они крепятся по краям будущего штатива. Движимые детали удобнее примерять и подгонять до сборки приспособления, поэтому полученная заготовка откладывается в сторону.

Ползунок, на который будет крепиться держатель для дрели вертикального сверления, представляет собой деревянный прямоугольник размером 19*10*1,5 см. Габариты при необходимости подтачиваются таким образом, чтобы движение по направляющим осуществлялось удобно, без рывков и застреваний.

К ползунку крепится кронштейн. Его можно собрать из досок в форме полого параллелепипеда. Нижняя сторона фигуры оснащается круглым проемом для фиксации инструмента. Торец затачивается по размеру корпуса. Допустимо альтернативное крепление хомутом и шурупами. Предотвратить царапины на приборе и уплотнить разъемы можно с помощью резиновой прокладки.

Упор для пружины выпиливается из дерева, размер регулируется опытным путем. Многие мастера предпочитают разборные схемы, поэтому в данной конструкции заготовку рекомендуется крепить к штативу барашковым болтом. Пружина присоединяется сторонами к упору и кронштейну.

Стойка укрепляется на станине с помощью перпендикулярно установленной деревянной планки или металлических уголков. В пазы профилей помещается ползунок, упор прикручивается болтом снизу. Конструкция тестируется, проводится финальная подгонка деталей, уплотнение креплений и затягивание шурупов и хомутов.

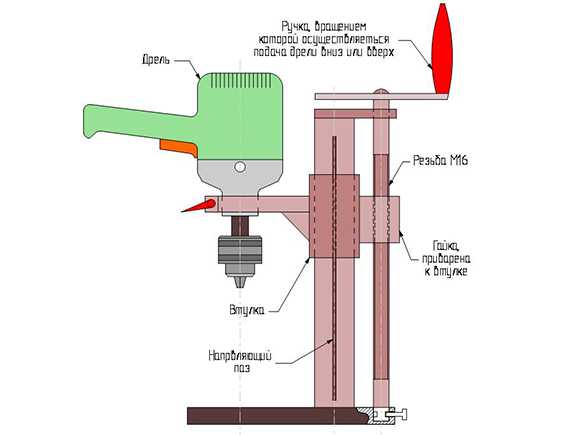

Модель на винтовом домкрате

Такая самоделка потребует манипуляций со сваркой. Перемещение по направляющим осуществляется вращением ручки. При этом снижается скорость работы, но фиксация высоты надежнее, чем у примера выше.

Потребуется:

  • пластина металла для основы;
  • труба;
  • штырь с резьбой м16;
  • втулка по диаметру трубы;
  • гайка под резьбу;
  • круглый диск;
  • ручка.

Кронштейн изготавливается по размерам корпуса или заменяется специальными тисками. Будущий держатель приваривается к круглой втулке. Гайка этим же методом фиксируется на противоположной стороне детали.

Штырь с резьбой и труба устанавливаются на основании так, чтобы расстояние между ними не препятствовало свободному движению втулки, а гайка ровно скользила по резьбе. Направляющую следует прочно закрепить, для штыря подготовить пазы, обеспечивающие его вращение вокруг своей оси.

К одному из краев плоскости диска припаивается ручка. Центр заготовки соединяется с торцом штыря. После теста и завершительного подгона деталей места соприкосновения с инструментом оббиваются резиной или плотной нескользящей тканью.

obinstrumentah.info

Сверлильный станок из дрели своими руками, виды конструкций, чертежи

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

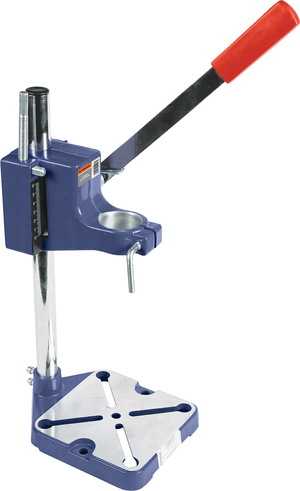

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

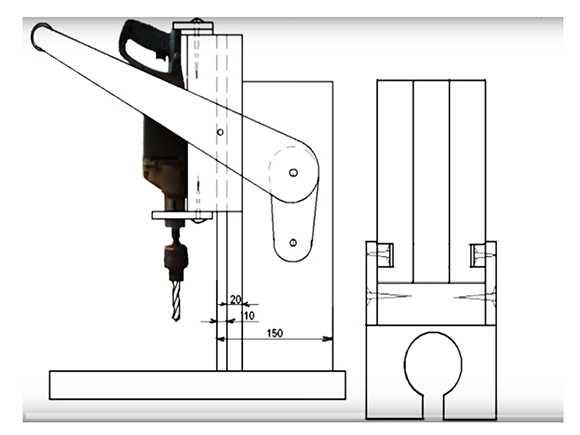

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

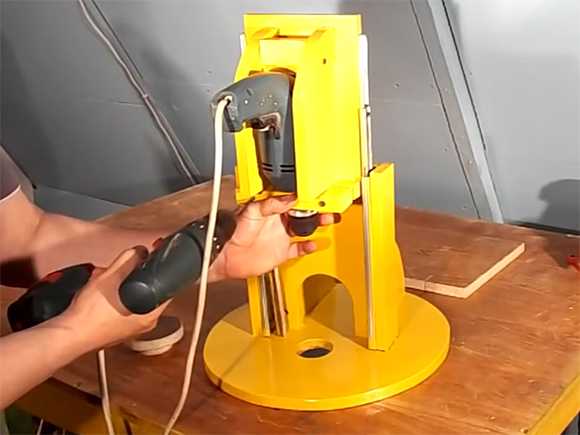

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

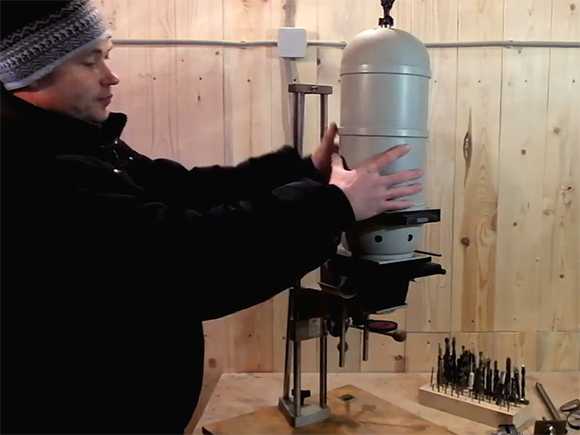

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Более мощные конструкции   сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

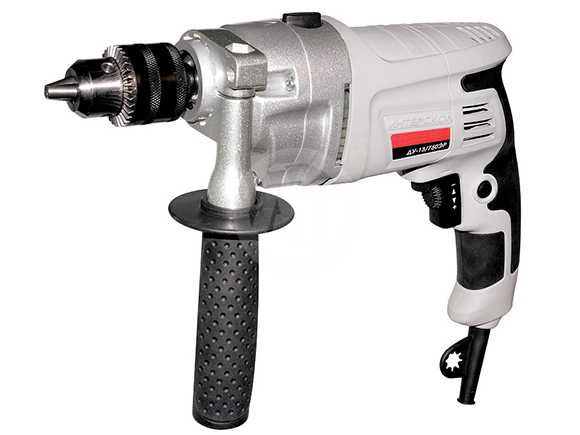

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

Стойка Для Дрели Из Дерева

Стойка для дрели из домкрата

Если у вас завалялся в гараже старый автомобильный домкрат — сделайте себе сверлильный станок на дому. Для этой цели вам нам еще понадобится дрель шуруповерт, несколько металлических полос, швеллер, либо сами найдете материалы для изготовления кронштейна.

Альтернативой покупному сверлильному станку послужит станок, изготовленный самостоятельно из подручных материалов: для стойки послужит домкрат, в качестве шпиндельного узла использована мощная дрель (мощностью от one thousand Ватт). Такое приспособление имеет простую конструкцию, не требует особых навыков для сборки не минимизирует затраты средств. Достаточно сделать прочную вертикальную стойку. Для этой цели отлично подойдет винтовой домкрат.

Читайте так же

Принципиальная схема из домкрата выглядит так: домкрат, как стойка, приварен к стальной пластине. Подвижная часть служит как стол, перемещающийся в вертикальном направлении. В верху дрель закрепляется неподвижно хомутами. У них конечно подложить брусок из фторопласта, пластмассы как еще его называют дерева.

Что есть вариант предположить, что покупка заводской стойки для установки на ее поверхность дрели, шуруповерта по другому миксера будет наиболее удобным вариантом. Однако одновременно с этим заводские модели
стоек имеют такие же недостатоки как самодельные, что сказывается на точности сверления маленьких отверстий. Следующей проблемой таких стоек является небольшая их масса: по завершении этого возникает вибрация, что также сказывается на точности сверления. Поэтому предпочтительнее собирать станину самостоятельно.

Конструкция будет намного устойчивей, если основание прикрутить к столу.

1 – устройство для ; two – хомуты; three – брусок-прокладка; four – основание; five – болт М10; six – подъемник; seven – основание домкрата; eight – стойка; nine – электрический кабель.

Стойка для дрели из дерева

Всех приветствую на своем канале сегодня мы станем} {знакомиться делать СВЕРЛИЛЬНЫЙ СТАНОК! Мне часто приходится.

Такой станок собирается за 2-3 часа из подручных материалов (что детали из пункта приемки вторчермета) не может выручать мастера длительный период.

Читайте так же

Собираем станок на дому, для вам электродрель неподвижно закрепляется в верхней точке домкрата. Оборудование должно прочно крепиться, зачем надо сделать надежный хомут, предпочтительнее воспользоваться двумя металлическими хомутами. Как прокладки между сверлильным инструментом не домкратом используем брусок из дерева. Основную станину, которая будет основанием станка, лучше предварительно обработать (убирают острые края). К ней крепится стойка, которая изготавливается из стального металлопроката П-образной формы, он приваривается к металлическому листу. Если есть желание усилить жесткость конструкции, можете дополнительно приварить между стойкой не листом уголки, которые послужат элементами. Для повышения устойчивости станка, на металлическом листе нужно сделать отверстия, при помощи которых возможно закрепить станок на столе, либо любом другом прочном основании. Эти действия не сложно сделать в кустарных условиях. Чтобы повысить комфорт в работах со сверлильным станком стоит обдумать, как будет включаться, не выключаться дрель. Для этой цели вам значительно надежнее использовать дрель, когда предусмотрена с фиксацией. Так же, если вы разбираетесь в электрике, есть вариант изготовить кнопку к розетке в . Иначе во на станке непрерывно придется в ручную зажимать кнопку пуска, что будет добавлять неудобство.

На видео представлена противоположная конструкция: стол неподвижный, а сверлильное устройство ходит в вертикальном направлении.

Сверлильный станок из домкрата своими силами можно собрать не по другим схемам, что клиенту будет завесить от его конструкции.

Перемещения консоли станка по рейке. Кронштейном может служит шатун двигателя внутреннего сгорания. Сверлильный станок с подвижной консолью на базе домкрата.

Видео с примерами работы

В заключении стоит отметить, что собранный сверлильный станок, в данном виде, открывает кучу возможностей для последующего его улучшения в кустарных условиях. Крапива, можно так же установить координатный стол не добавить фрезер. Так же данный станок можно переделать в чашечный или плоскошлифовальный станок, здесь особых изменений в конструкции не надо, просто нужно будет дополнить его отдельными деталями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста не нажмите CtrlEnter.

Стойка для дрели из домкрата фото

Читайте так же

ctln.ru

чертеж для изготовления своими руками, крепление вертикальной стойки

При помощи электродрели или шуруповёрта в толстой заготовке или детали затруднительно просверлить отверстие, которое будет строго перпендикулярно основанию. Такую работу с легкостью осилит простенький сверлильный станок, но покупать его для разовых работ накладно в финансовом плане. Выходом может стать изготовление держателя для дрели своими руками. Кстати, в связке со стойкой можно использовать и дремель. Прежде чем приступать к изготовлению держателя для дрели вертикального сверления, нужно детально разобрать все плюсы и минусы такого решения.

Достоинства конструкции

Чтобы сделать сверлильный станок из дрели своими руками, чертежи нужно выбирать исходя из практичности станка. Плюсы самодельной стойки:

  • В интернете можно найти множество вариантов изготовления сверлильного станка из дрели с детальными чертежами и подробным описанием всех работ по его созданию. Всегда можно внести коррективы для подгонки готового изделия «под себя».
  • Возможность самому определится с необходимым функционалом инструмента.
  • Можно сэкономить семейный бюджет. Конечно, недорогую китайскую стойку можно купить и за 20 $, однако ее функциональности и качества не хватит даже для несложных бытовых задач.
  • Для изготовления можно использовать подручные материалы, которые есть в любом домохозяйстве.
  • Работа по созданию стойки для дрели несложная, но выполняя ее, приобретаются навыки, которые пригодятся для изготовления более сложных изделий.

К условным недостаткам можно отнести то, что для изготовления требуется использование инструментов, которые есть не у каждого мастера. А также в домашних условиях весьма затруднительно добиться минимальных люфтов.

Необходимые материалы и инструменты

Если вы все-таки решились сделать конструкцию самому, можно приступать к реализации. Для изготовления стойки для дрели понадобятся:

  • Широкая доска или ДСП/ДВП плита. Можно использовать металлический лист, тогда конструкция получится более прочной и долговечной.
  • Направляющие. Их роль могут выполнять алюминиевые или стальные трубки, уголки, мебельные направляющие.
  • Метизы для крепления.
  • Электролобзик, болгарка, электродрель или шуруповерт. Если использовать материалы из металла, понадобится сварочный аппарат.
  • Металлические угольники для придания конструкции необходимой жесткости.
  • Ручка-рычаг для управления перемещением рабочей каретки.
  • Пружина возвратного механизма.

Делаем стойку для дрели

Чтобы изготовить самодельную стойку для дрели, понадобится детальный чертеж. Найти подходящий вариант в интернете очень легко. После этого можно приступать непосредственно к работам. Необходимо сделать станину, ее еще называют подставкой. Это основной элемент конструкции. Для этого из металлического листа или доски вырезается пластина. Рекомендуемые размеры — 600х600 мм для дерева или ДСП/ДВП, 500х500 мм для металла. При необходимости размеры стола можно увеличить.

Затем следует приняться за изготовление стойки-штатива. Ее основу также можно сделать из дерева или металла. Размеры следует подбирать исходя из необходимых характеристик и физических размеров электродрели. На станину закрепляется подпорка, а уже к ней прикручивается основа штатива. Получившееся приспособление необходимо усилить при помощи кронштейнов. К этой основе прикручиваются или привариваются направляющие (в зависимости от материала).

После изготавливается каретка, которая непосредственно крепится к двум направляющим. К каретке электродрель можно прикреплять несколькими способами: металлическими хомутами для крепления труб или при помощи колодки. Проще всего взять хомуты. Они надежно закрепляют электродрель, а в случае необходимости она может быть легко демонтирована.

Финальной стадией работ является изготовление механизма перемещения. Можно пойти двумя путями: прикрепить возвратный механизм прямо к ручке или разместить его в пазах каретки. В первом случае рычаг-рукоятку необходимо разместить между пластинами, прикрученными к основной станине. Во втором случае боковые пластины крепятся перпендикулярно каретке, а пружины размещаются в пазах направляющих.

И в том, и в другом случае необходимо подобрать жесткость и размер пружин таким образом, чтобы при надавливании на рычаг не создавалось чрезмерного противодействия, каретка могла опускаться вплотную к станине, а после прекращения воздействия на рычаг, возвращаться (и удерживаться) в исходное положение.

Чтобы иметь возможность осуществлять сверление под произвольным углом, можно укомплектовать самодельную стойку для дрели поворотным механизмом. Следует иметь в виду, что такой механизм может увеличить суммарный люфт и снизить общую надежность конструкции.

Выбираем инструмент

Следует отдавать предпочтение инструментам с мощностью от 1 кВт и достаточным крутящим моментом. Запас мощности облегчит сверлильные работы и увеличит срок эксплуатации инструмента.

Для удобства проведения работ выбирайте дрель с возможностью плавного или ступенчатого регулирования оборотов. Пригодится и система плавного пуска. Кнопка включения должна фиксироваться во включенном состоянии. Следует отдать предпочтение моделям со съемной рукояткой, чтобы она не мешала закреплять и работать с дрелью в стойке. Для подключения дрели к сети используйте переноску с выключателем или пакетными автоматами, чтобы в случае возникновения нештатной ситуации была возможность быстрого отключения питания.

Как вы видите, чертежи стойки для дрели своими руками легко найти в интернете, и сделать ее тоже не представляет сложности.

Оцените статью: Поделитесь с друзьями!

chebo.pro

Сверлильный станок из дрели. Как сделать своими руками

Сверлильный станок из дрели

Содержание статьи

Сделав своими руками сверлильный станок из дрели можно не только сэкономить на приобретении дорогого заводского аналога, но и приспособить самодельный сверлильный станок исключительно под собственные нужды.

О том, как сделать точильный станок из мотора стиральной машины, было рассказано в прошлой статье. Сегодня же будет представлен материал об изготовлении сверлильного станка своими руками из старой ненужной дрели.

Сверлильный станок из дрели своими руками

Иногда возникают такие обстоятельства, когда обычная ручная дрель не подходит для выполнения какой-либо задачи. Часто требуется не просто сверлить металл, а фрезеровать и шлифовать разные изделия из него. Делать это ручной дрелью на весу не совсем удобно, а вот при помощи самодельного сверлильного станка, именно то, что нужно.

Материалы для сборки самодельной сверлилки

Для того чтобы собрать самому сверлильный станок, потребуются недорогие материалы, которые без труда найдётся в гараже у каждого домашнего мастера.

В первую очередь, конечно же, нужна старая электрическая дрель. В каком состоянии корпус электрической дрели неважно, а вот внутреннее её состояние: щетки, ротор и его целые ламели, подшипники — очень важны.

Также потребуется подготовить:

  • Материалы для изготовления станины, на которой будет зафиксирована дрель. Материалом для этого должно быть что-то прочное, например толстый фанерный лист. Станина должна крепиться к заранее собранному каркасу сверлильного станка.Каркас может быть собран из уголков или на крайний случай из деревянных брусков. Чтобы самодельным сверлильным станком было бы удобно пользоваться, важно правильно определиться с высотой каркаса.

  • Крепёжные элементы: длинные болты с шайбами и гайками, саморезы по дереву и по металлу, хомуты.
  • Провод с вилкой, для того чтобы можно было бы подключить самодельный сверлильный станок из дрели к электросети.

Как сделать простой сверлильный станок из дрели?

Самая сложная часть при изготовлении самодельного сверлильного станка из дрели своими руками, это подъемный механизм, при помощи которого будет производиться подъём и опускание дрели к рабочей поверхности сверлильного станка.

Подъёмный механизм самодельной сверлилки, лучше сделать из рулевой автомобильной рейки. Рулевую стойку рекомендуется найти уже в готовом виде, так собрать сверлильный станок из дрели получиться проще простого.

Сверлильный станок из рулевой рейки

Для этого подойдёт родная рулевая рейка, например от автомобиля ВАЗ. Лучше искать рулевую рейку на разборках, можно не в очень хорошем состоянии. Главное, чтобы она, выполняя свою основную роль.

Также в качестве подъёмного механизма самодельного сверлильного станка из дрели отлично подойдёт автомобильный домкрат. В общем, для фантазии на эту тему очень много размышлений. Главное найти наиболее подходящий вариант подъёмного механизма для станка и тогда дела останется за «малым».

Сверлильный станок из домкрата

Потребуется только закрепить домкрат или рулевую рейку на станине сверлильного станка, ну а уже потом прикрепить к подъёмному механизму саму дрель. Сделать это можно с помощью металлических хомутов.

Как видно, сделать сверлильный станок из дрели можно и своими руками. Главное что для этого абсолютно нет необходимости в сварке или в выполнении каких-либо других сложных работ, которые вызовут проблемы не у профессионала.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
