Струбцины для мебели, дерева, угловые, быстрозажимные

Что представляют собой деревянные струбцины? Для чего они нужны, как ими пользоваться и какие лучше? На эти и множество других вопросов мы ответим в данной статье.

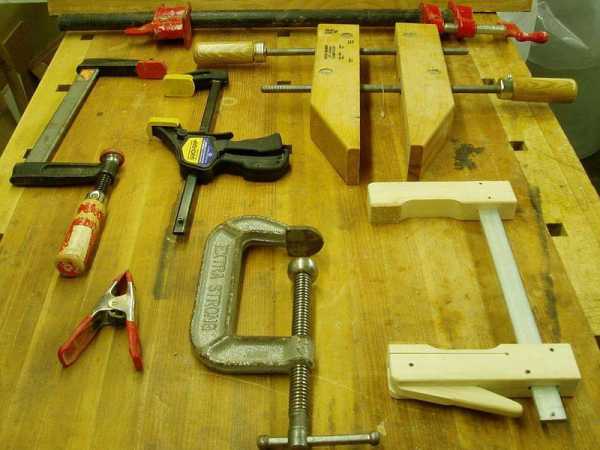

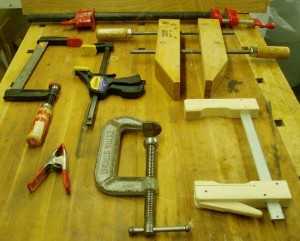

Струбцина мебельная

Струбцина столярная представляет собой тиски для временного позиционирования деталей с целью дальнейшего их закрепления. Существует несколько разновидностей струбцин. Опытные мастера знают, что чем больше применяешь такие зажимы, тем больше применений им находится. По этой причине в каждой мастерской нужны надежные и удобные в работе струбцины разных видов и габаритов.

Создают струбцины из древесины или металла. Закрепив на поверхности это устройство, работать можно обеими руками. Самая простая струбцина состоит из основной рамы и подвижных деталей, оснащенных зажимами в виде винтов или рычагов. Они не только фиксируют подвижные элементы, но и устанавливают силу сжатия. Различают такие виды струбцин:

• винтовая – имеет винт и Т-образную рукоятку, во время поворота которой губки сжимаются или разжимаются. Их используют для фиксации труб в работе с сантехникой
• монтажная – используется для крепления труб и прочих частей коммуникаций, а также для зажима составляющих конструкций при поднятии на высоту

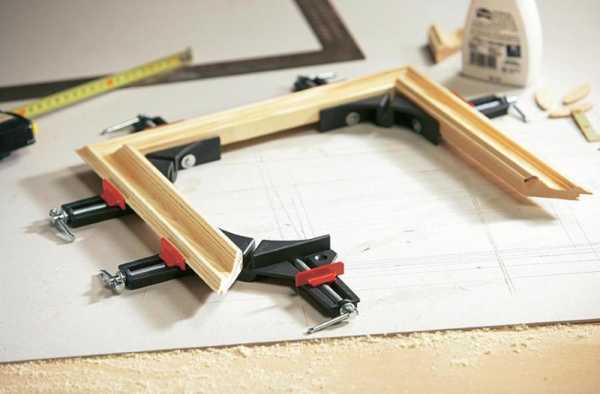

• угловая – удерживает при склеивании или сварке части рам, уголков

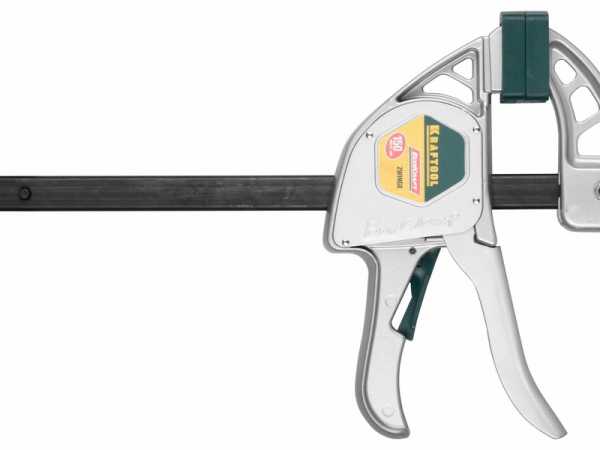

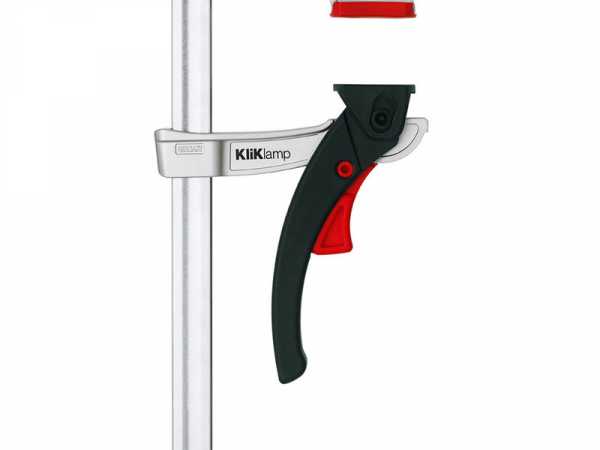

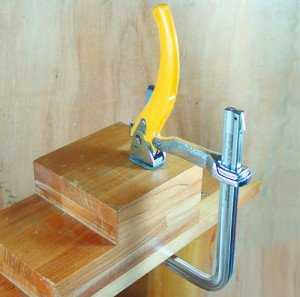

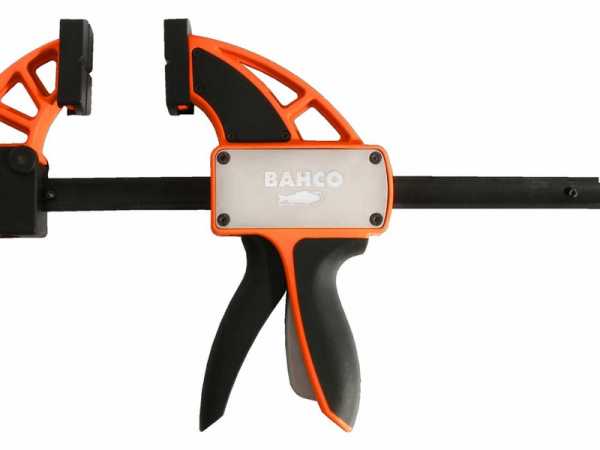

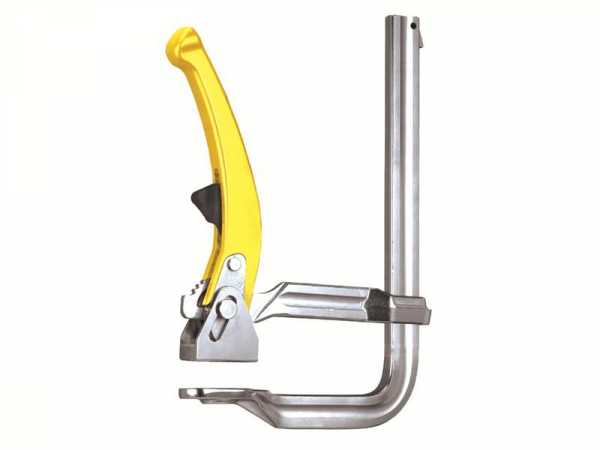

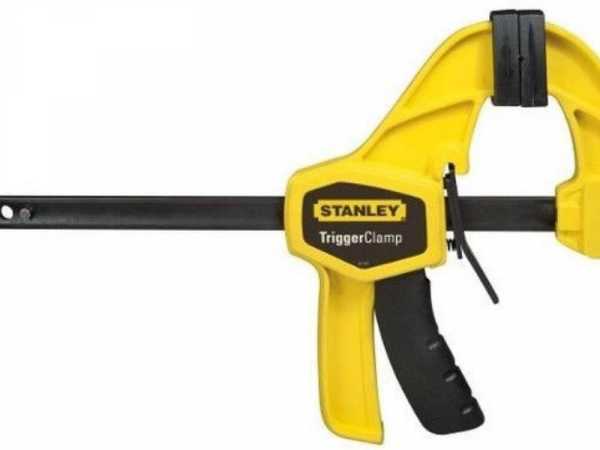

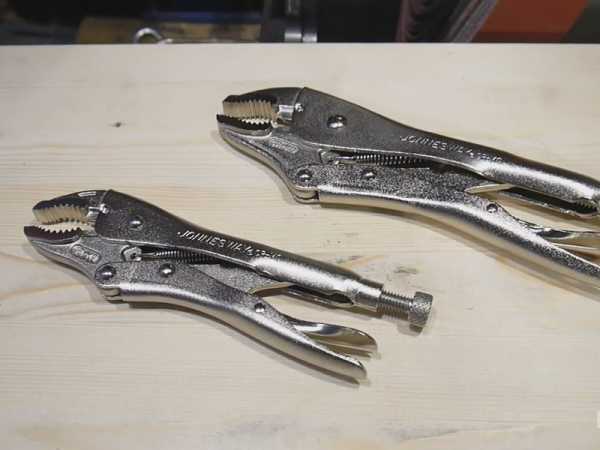

• струбцина столярная быстрозажимная – устройство для быстрой фиксации, отличающееся рычажно-осевым механизмом, который облегчает усилия мастера во время зажима детали. Можно при помощи одной руки передвинуть рукоятку в нужное положение

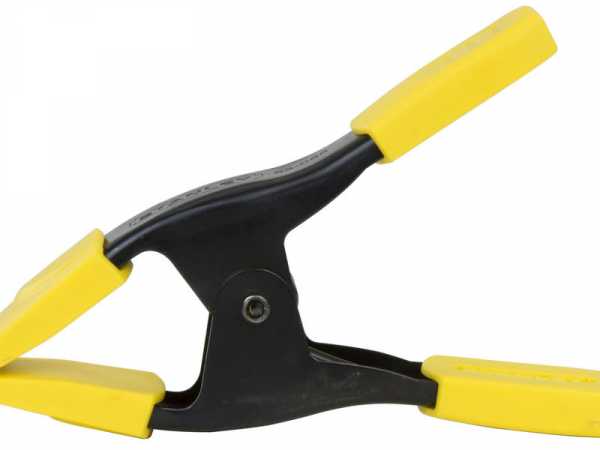

• ручная струбцина, она же пружинный зажим характеризуется двумя рукоятками, при разведении которых зажимные части разводятся, после чего сводятся, фиксируя деталь. Пружинная система существенно облегчает усилия мастера. Такими струбцинами пользуются для склеивания мелких частей, удержания мелких деталей из мягких материалов, таких как дерево, картон, пластик.

Струбцины для мебели существенно облегчают работу во время сборки мебельных ящиков, шкафчиков и прочих предметов, в которых необходима угловая фиксация. К примеру, струбцины для сборки мебели помогут зафиксировать детали и просверлить их вместе. Очень удобным является вариант с фиксацией деталей при помощи угловой струбцины, потому сверлом для конфирматов сделать отверстие под евровинт и сразу его вкрутить. В таком случае не будет возникать проблем с соответствием отверстий. Далее рассмотрим самые популярные типы струбцин.

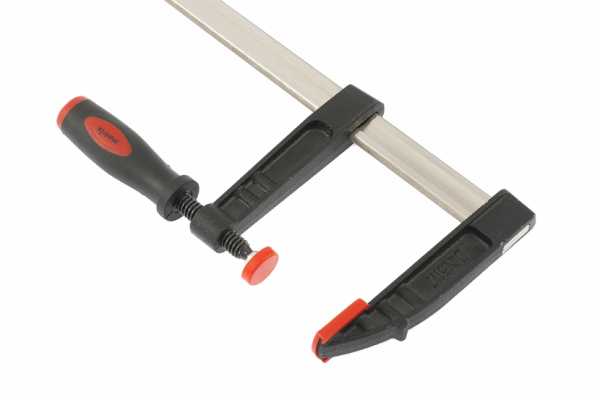

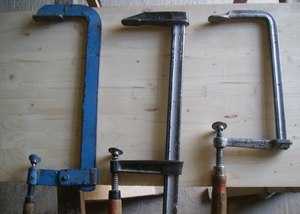

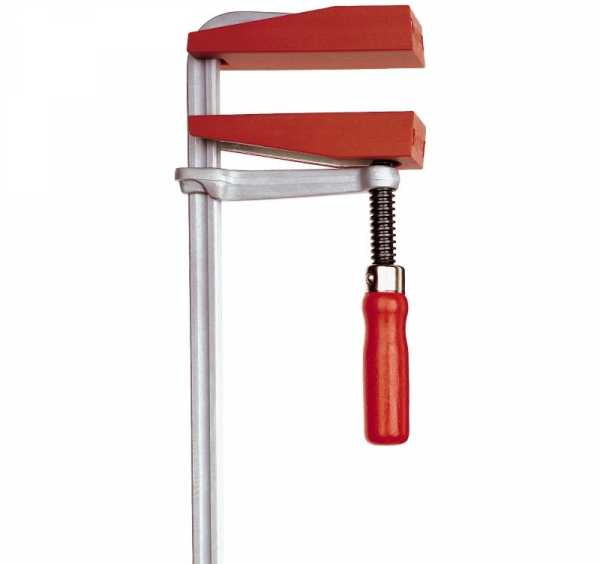

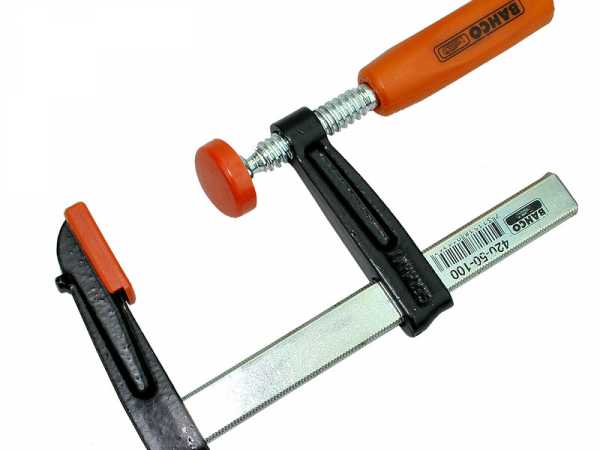

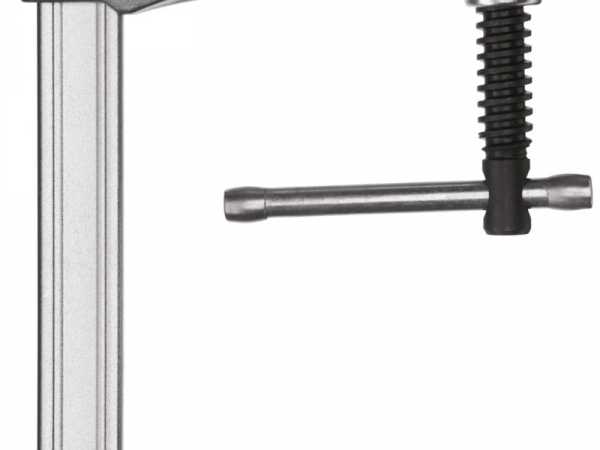

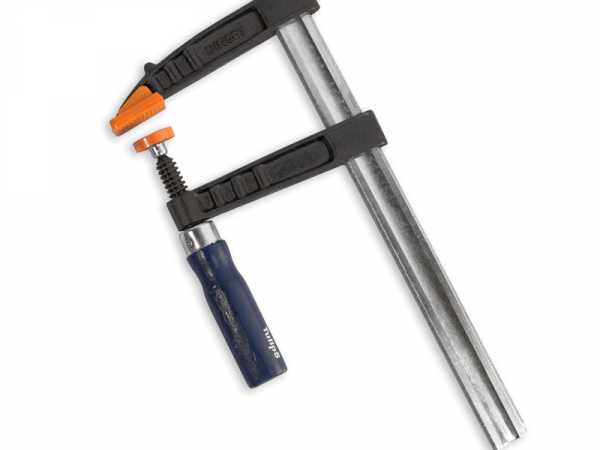

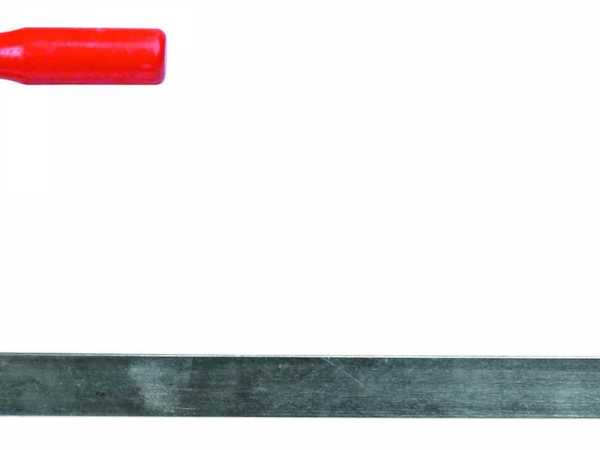

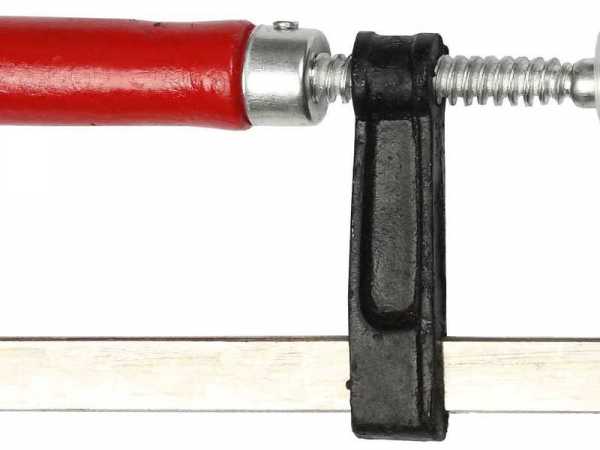

F-образные струбцины

Эти устройства являются комбинацией неподвижной губки на конце плоского металлического основания и скользящей губки с возможностью регулировки. F-образные струбцины характеризуются наличием глубокого зева, позволяющего фиксировать предмет далеко от его края. Скользящая головка на губке зажима может иметь регулировочный винт или эксцентриковый рычаг. Зажимы бывают двух типов:

• Light duty. Они предназначены для легкого применения. Они довольно тонкие и узкие, имеют малый вес и занимают немного места
• Heavy duty. Эти устройства применяются в тяжелых работах.

F -образные струбцины отличаются простотой и, следовательно имеют низкую стоимость. Вместе с тем, работать с ними не очень комфортно, потому что их необходимо держать обеими руками и при этом закручивать.

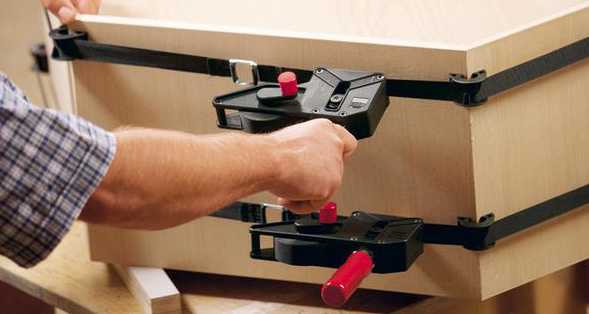

Ленточные струбцины

Основа этого устройства – капроновый или кожаный ремень, который передает прижимное усилие на сопряженные детали. Ленточные зажимы обеспечивают плавное прижатие и надежную фиксацию любым предметам. Они могут применяться для создания или ремонтных работ рам, стульев из дерева, столешниц, аквариумов и многих других предметов. При помощи этого универсального устройства можно соединить, сверлить и склеить под конкретным углом зафиксированные детали конструкции.

Лента имеет такую длину, что ею можно обмотать корпус любой многогабаритной конструкции, закрепив при этом все вместе соединения. Отметим, что отсутствует риск повреждения стягиваемых деталей, потому что металлические части ленточной струбцины к ним не прикасаются. Тем не менее, в ряде случаев такие устройства не очень удобны. Происходит это по причине того, что во время установки уголка с одной стороны, с другой он падает. Помимо этого, нет возможности сделать сильнее или слабее давление на одну конкретную плоскость или ось. В ходе применения ленты без уголков повреждается край кромки детали. Именно поэтому к ленточной струбцине стоит купить особые уголки, существенно расширяющие функционал зажима.

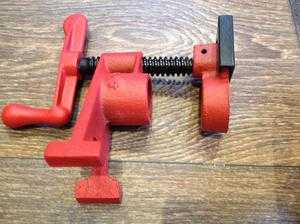

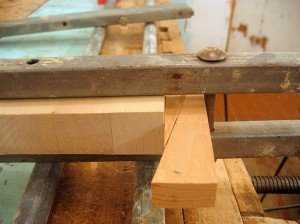

Трубные струбцины

Создают такие устройства из водопроводных труб в ½ или ¾ дюйма, на которые навинчивают недвижимый упор и подвижную губку. Создать такое устройство можно создать любой длины, нарезав с одного конца трубы резьбу и завинтив на нее упор. При необходимости зажим можно переставить на другую трубу или просто демонтировать.

Стоит отметить, что подвижная губка зажима отлично скользит по черным трубам, которые отличаются бюджетной стоимостью. Гальваническое покрытие защищает трубы от коррозии. Помимо этого, контактируя с клеем, в отличие от обычных труб, части с этим покрытием не оставят на заготовке темных пятен. Чтобы защитить выступающую резьбу стоит использовать специальные съемные колпачки. В том случае, когда мастер склеивает большую конструкцию, но не имеет зажима требуемой длины, он использует два более коротких приспособления. Их необходимо лишь соединить муфтой.

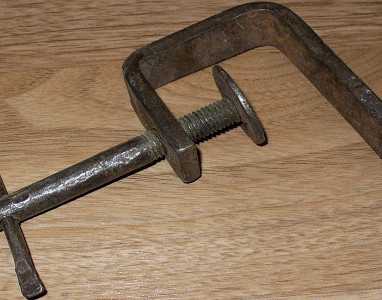

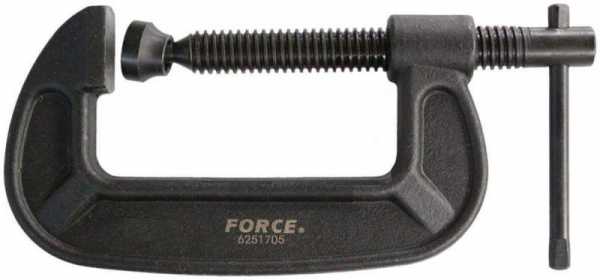

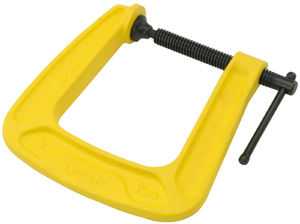

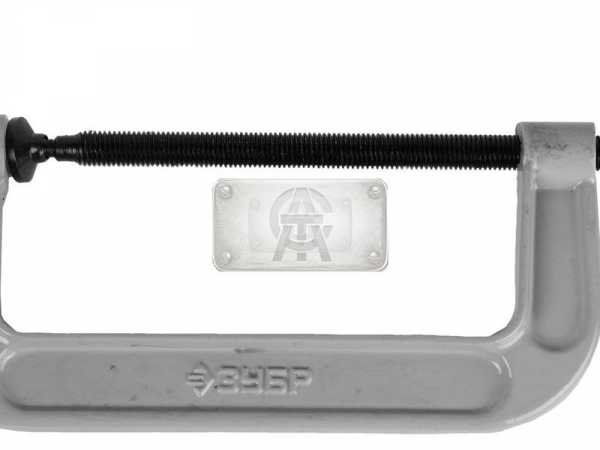

G-образные струбцины

Эти устройства применяются для реализации большинства работ, следовательно, покупать их нужно побольше. Они производятся различного размера, однако наиболее популярными являются инструменты, имеющие ширин захвата в 100 и 150 мм. G-образные струбцины стоит приобретать только высококачественные, потому что скобы недорогих вариантов часто прогибаются и работать с ними довольно сложно.

В магазинах можно найти специализированные G-образные зажимы с увеличенной глубиной захвата. Они помогают дотянуться в недоступные простым струбцинам места. Чтобы зафиксировать накладок есть специальные кромочные зажимы, которые могут прижать деталь одновременно в двух направлениях. При выборе G-образной струбцины стоит убедиться в том, что винты крупные, поверхность плоская, а вороток толстый со скругленным концом.

Струбцина столярная своими руками

Струбцины для дерева можно сделать и самостоятельно. Угловая струбцина используется для фиксации двух заготовок, даже разного размера, под углом 90 градусов, чтобы соединить их между собой любым способом. Наиболее часто такое устройство применяется как кондуктор для сварки металлических деталей под прямым углом.

Чтобы создать такое устройство самостоятельно нужно приобрести:

• стальной уголок 40 мм, толщина которого составляет от 3 до 4 мм
• стальные пластины, ширина которые составляет от 40 до 50 мм
• шпильки, имеющие резьбу, лучше прошедшие закалку
• прутки для воротков
• гайки, чтобы создать червячный механизм
• сварочный аппарат
• дрель, метчики.

Уголки нужно приварить к стальным пластинам четко под прямым углом. С каждой стороны прикрепить с помощью сварочного аппарата червячную конструкцию, которая представляет собой аналогичный уголок с наваренной упорной гайкой или утолщением. В этом утолщении необходимо нарезать резьбу, согласно размерам шпильки-воротка. Ширину рабочего зазора подобрать под потенциальные заготовки. Учтите, что в том случае, если диапазон габаритов обрабатываемых деталей достаточно обширен, то стоит позаботиться об изготовлении нескольких струбцин. Большой ход воротка является причиной непрочной фиксации.

Далее в рабочую гайку необходимо вкрутить шпильку-вороток, после чего на ее конце собирать упор. Зачастую, он представляет собой конструкцию из двух металлических шайб различного калибра. Упор должен легко прокручиваться на шпильке. С обратной стороны воротка нужно просверлить отверстие, в которое вставится металлический прут, выполняющий роль рычага. Грамотно созданная струбцина из металла дает возможность надежно закреплять стальные детали в ходе сварочных работ, а также деревянные в ходе столярных.

Простейшую струбцину из древесины, которая используется в столярном деле, можно создать из таких компонентов:

• пара деревянных брусков из нетвердого, но прочного материала, к примеру, сосны. Очень твердые сорта оставят вмятины на заготовке при сильной фиксации
• мебельные гайки с фиксатором для дерева
• металлические шпильки, причем не обязательно из дорогостоящей закаленной стали

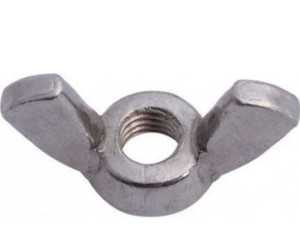

• гайки — барашки, имеющие резьбу, соответствующую шпилькам
• шайбы упорные, тоже можно купить недорогие.

Выпилите рабочие клещи из подготовленных брусков. Строго под углом 90 градусов засверлите отверстия под шпильки, с незначительным люфтом. Шпильки нужно вкрутить в мебельные гайки. Прилегание будет обеспечено барашками, или простыми гайками с рожковым ключом, в том случае, когда нужен очень прочный захват.

Чтобы быстро зафиксировать небольшие детали стоит использовать струбцину в виде штангенциркуля.

Такое устройство можно сделать из брусков и тонкой фанеры. Червячная система стандартная – гайки для мебели и шпилька-вороток. Недвижимый упор надежно крепится с одной стороны направляющей рейки. На рейке необходимо вырезать углубления для крепления подвижного механизма.

После передвижения кронштейна на требуемое расстояние нужно лишь повернуть на несколько витков вороток, и деталь зафиксирована. Когда упорный механизм отпущен – каретка легко двигается, освобождая заготовку.

Часто возникает необходимость просто прижать материал к столу для работы. С этой целью можно сделать самозажимную струбцину. На фото видно, как создать металлический или деревянный кронштейн.

Суть работы этого устройства проста – нужен рычаг, имеющий эксцентрик на поворотном конце. Сделав поворот на определенный угол, получится автоматический быстрый зажим. Общая высота изменяется при помощи регулировки шпилькой, которая закреплена на верстаке.

Если закрепить две струбцины такого типа на передвижном шаблоне, то можно осуществлять массовое фрезерование одинаковых заготовок.

wood-prom.ru

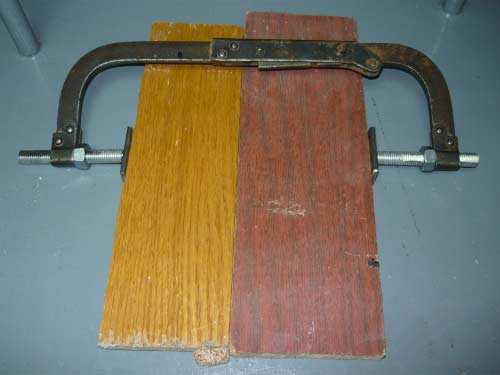

Самодельная струбцина собранная своими руками

Струбцина — это инструмент позволяющий фиксировать деталь во время обработки. Мастера часто используют различные виды струбцин в своей работе. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельные струбцины – разновидности и технологии изготовления

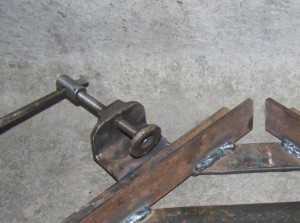

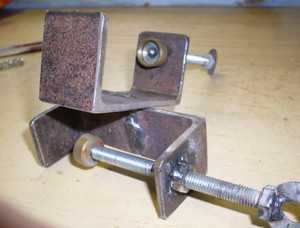

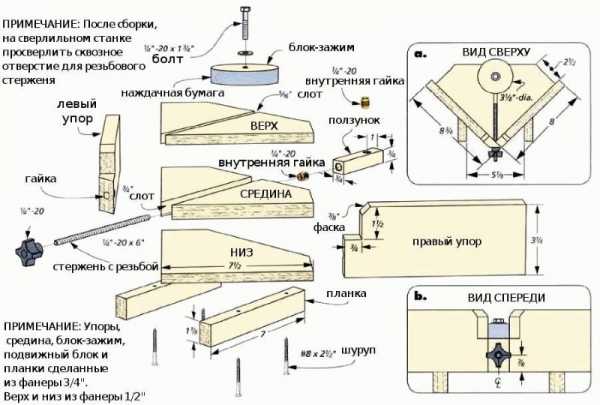

Угловая струбцина

Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

• стальной уголок 40 мм, толщиной 3-4 мм;
• стальные пластины шириной 40-50 мм;
• шпильки с резьбой, желательно закаленные;
• прутки для воротков;
• гайки для червячного механизма;
• сварочный аппарат;
• дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Правильно собранная струбцина из металла позволяет надежно крепить стальные детали при сварочных работах, или деревянные при столярных. Конструкция настолько простая в изготовлении – что стала настоящим житом среди мастеров самодельщиков.

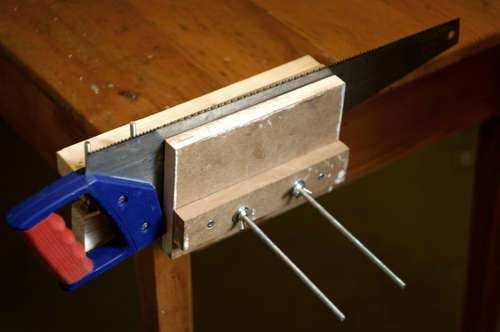

Столярная струбцина из доступных материалов

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
2. Мебельные гайки с фиксатором под дерево.
3. Стальные шпильки, не обязательно из дорогой закаленной стали.
4. Гайки — барашки с резьбой, соответствующей шпилькам.
5. Шайбы упорные, также можно использовать обычные, недорогие.

Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

Шпильки вкручиваются в мебельные гайки, и контрятся. Схождение обеспечивается барашками, или обычными гайками с рожковым ключом (если требуется особо прочный захват).

СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

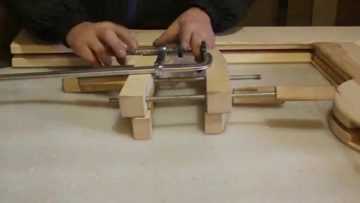

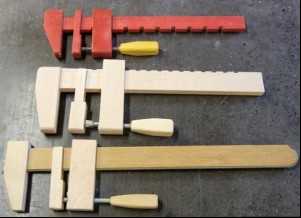

Струбцина столярная из дерева и фанеры

Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы.

На них, с помощью металлических тяг крепятся неподвижные упоры. Их можно перемещать на нужное расстояние, по ширине заготовок. Неподвижные упоры с червячным механизмом устанавливаются в торце брусков.

Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

Столярная струбцина вариант 3

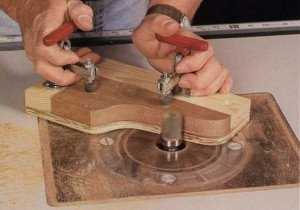

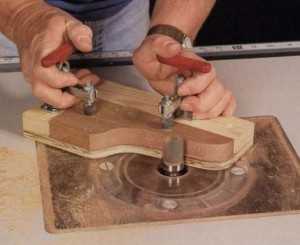

Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

Принцип действия прост – необходим рычаг с эксцентриком на поворотном конце. Повернув его не определенный угол – получаем автоматический быстрый зажим. Общая высота регулируется шпилькой, закрепленной на верстаке.

Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

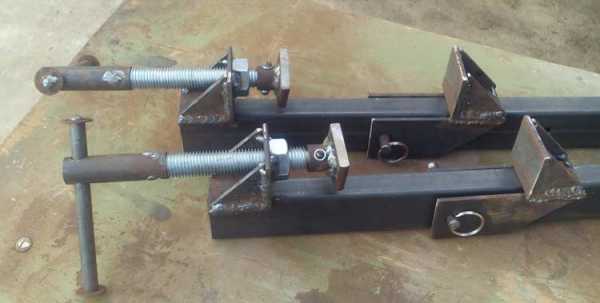

Трубная струбцина

Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

Фиксируются половинки струбцины традиционно для самодельных конструкций – при помощи шпилек с резьбой. Получается очень простая и эффективная конструкция.
Как своими руками сделать струбцину смотрите видео. Подробное описание процесса изготовления.

obinstrumente.ru

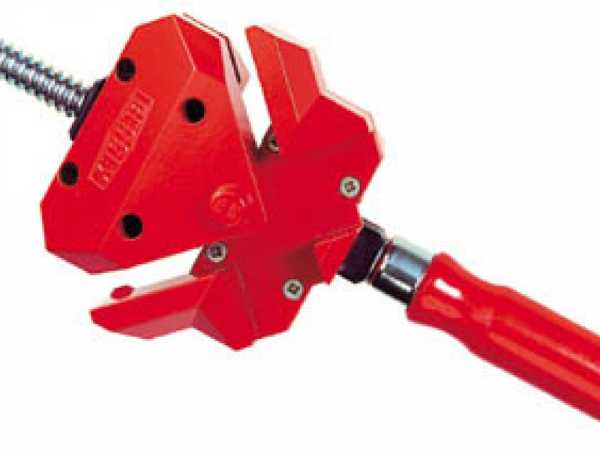

Струбцина угловая – чем она отличается от остальных конструкций? + видео

Струбцина угловая и другие модели этого приспособления относятся к инструментам-помощникам, которые необходимы для фиксаций деталей во время их обработки или для плотного сжатия деталей между собой, например, в процессе склеивания.

Струбцины столярные как пример принципа работы инструмента

Изготавливают столярные струбцины из металла и дерева. Некоторые элементы для нестационарных креплений тоже могут называть струбцинами, но это неверно. Подобное фиксирование имеют мясорубки, настольные лампы, тиски и тому подобное. Главное отличие струбцины в том, что, установив ее на поверхности, работать можно обеими руками, хотя в последнее время появились модели, которые позволяют пользоваться только одной рукой.

Есть тип данных приспособлений, которые называют рычажными. Они отличаются тем, что основаны не только на системе осей, но и рычагов. Часто их называют прижимами или зажимами, а также быстрозажимными устройствами, системами для быстрой фиксации. Надо всего лишь немного приложить усилий, и моментально создается приличная зажимная сила. Для того чтобы быстро зафиксировать деталь, нужно будет только выполнить одно движение – переместить зажимную рукоятку. Состоит простейшая ручная струбцина из основной рамы или скобы и подвижных элементов с зажимами, это может быть либо винт, либо рычаг. Его цель – не только фиксация подвижной части, но и регулировка силы сжатия.

Главное отличие различных моделей струбцин заключается в их механизме. Поэтому часто выделяют такие классы:

• винтовая;
• монтажная;
• угловая;
• быстрозажимная;
• ручная.

Выбирая данный инструмент, надо обращать внимание на рабочий ход, а также на расстояние, на которое могут раздвигаться элементы-фиксаторы. Самыми практичными являются те приспособления, которые имеют наибольшие перечисленные показатели. С большими параметрами можно использовать в работе более крупные детали, размеры могут варьироваться в разных моделях от 20 до 350 мм. Теперь скажем несколько слов о каждой разновидности струбцин.

Струбцина угловая и другие конструкции – краткая характеристика

Винтовые приспособления отличаются тем, что у них имеется винт, а рукоятка имеет T-образный вид. Во время поворота рукоятки губки начинают сжиматься, при вращении в обратную сторону – разжиматься. Такие струбцины часто применяют для фиксации труб в работе с сантехническими приборами. Угловая струбцина используется для поддержки заготовок изделий под прямым углом. Это могут быть самые разные слесарные работы. Они считаются очень прочными, потому что для их производства используют дюралюминий, а удобны для слесарных работ потому, что на них выполнены специальные монтажные отверстия, чтобы можно было закреплять на верстаке.

Конструкция таких струбцин хороша для удержания элементов рамы или уголков, а также других похожих деталей во время их склеивания.

Струбцина монтажная предназначена закреплять и зажимать железобетонные плиты и другие материалы, которые используются при возведении зданий или сооружений. Для данной работы изготавливают зажимы из особо прочных металлов. Это позволяет применять их для закрепления конструкций с тяжелым весом при строительных или ремонтных работах. Хоть она и выполняет сложную и ответственную работу, но конструкцию такая струбцина имеет совсем просту, чертеж об этом явно свидетельствует. Она считается самой надежной.

С ее использованием и ремонтом вполне смогут справиться работники без специальной квалификации. Еще данный вид приспособлений используют для закрепления труб и других элементов коммуникаций. С их помощью можно хорошо закрепить круглые или овальные детали с разными диаметрами. Основное отличие такого вида струбцин – это несколько точек крепления, поэтому работа с ними обеспечит надежное соединение кусков трубопровода, и конструкция будет хорошо подготовлена к проведению сварочных работ.

Быстрозажимные струбцины называют самыми эффективными. Часто при работе с деталями бывают случаи их смещения, благодаря силовому воздействию. Хорошо, если реакция срабатывает моментально, и можно рукой передвинуть рукоятку зажима и зафиксировать более надежно. Поэтому у быстрозажимных струбцин приделаны накладки, а система осей и рычагов позволяет работать на зажим только одной рукой.

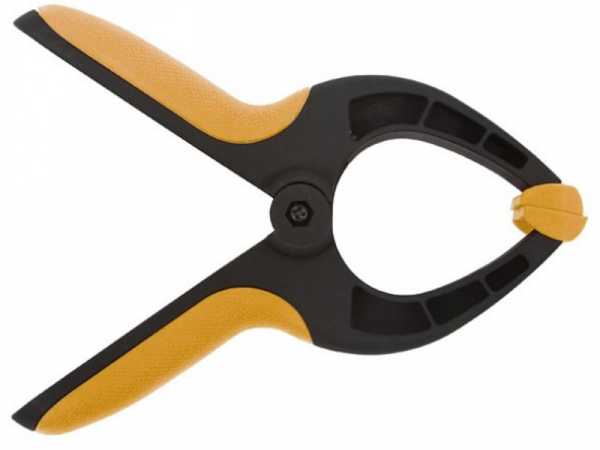

Ручную струбцину по-другому называют пружинным зажимом. У него имеются две рукоятки, и если их разводить, то и основные зажимные части тоже моментально разведутся, а при выполнении обратных действий они сведутся и зафиксируют любой предмет. Из-за имеющегося пружинного механизма усилия пользователя значительно облегчаются. Такой тип струбцин применяют тогда, когда требуется склеить мелкие детали или удержать небольшие предметы из нетвердых материалов: из картона, дерева, пластика. Кроме основных видов струбцин, имеются и уникальные, или узкоспециализированные. Их тоже немало, часто встречаются следующие варианты: кулачковые, клиновые, угловые, с глубокими пазами, специальные для стульев.

Как сделать струбцину – создаем инструмент сами

Если вы хотите, чтобы в работе вам помогала собственная струбцина, своими руками мы попробуем изготовить вариант, который имеет самую простую конструкцию.

Как сделать струбцину своими руками – пошаговая схема

Шаг 1: Подбираем детали

Прежде чем начать собирать данное приспособление, надо посмотреть, есть ли в домашней кладовой все необходимое. Для изготовления нужно: пара шпилек, где резьба длиной около двухсот миллиметров, а диаметр около пяти миллиметров; пара шпилек, где сечение, как и у первых, а длина около 120 мм; гайки подходящего размера; пара фанерных дощечек размером 15х150х200 мм; пара реек размером 20х40х240 мм (желательно пользоваться брусками из дерева не мягких пород).

Шаг 2: Собираем основание

Самодельные струбцины, как правило, крепят на поверхности рабочего стола. Поэтому берутся бруски, которые приготовлены для крепления зажима к верстаку. На них просверливается пара отверстий так, чтобы гайки со шпильками были очень плотно прижаты друг к другу. Для того чтобы приспособление было устойчивым и прочным, нижний брус надо расположить плотно на горизонтальной плоскости, то есть плашмя, а верхний брусок располагаем наоборот ребром к столешнице. Затем надо установить фанерные дощечки и к ним приложить брусок, который будет крепиться на поверхности стола. Надо обратить внимание на то, чтобы нижний краешек досок был ниже брусочка хотя бы на 3 см. Все данные элементы, а их три, просверливаются насквозь. Они нужны будут для вставки шпилек чуть позже.

Шаг 3: Делаем зажим

Одну дощечку нужно прочно зафиксировать к нижнему бруску. В качестве зажима будет вторая доска. Данная конструкции будет осуществлять захват при помощи подвижной фанерной полоски, а при помощи коротких шпилек струбцина будет крепиться к поверхности стола. Длинные шпильки нужны для определения рабочего хода, а для фиксации подвижной части и регулировки силы зажима нужны гайки. Их роль в данной конструкции – быть рычагами. Как сделать струбцину, вы узнали, но следует понимать, что сделанные в домашних условиях инструменты имеют низкий уровень прочности. Но для выполнения несложных домашних работ они будут хорошими помощниками.
