МУФТЫ СОЕДИНИТЕЛЬНЫЕ (Стп) - Энергосила

 Стп-1

Соединительная кабельная муфта 3 Стп 1 используется для слияния 3-х и 4-х жильных силовых кабелей с бумажной маслопропитанной изоляцией с напряжением переменного тока до 1 кВ включительно. Для более высоких напряжений используются муфты стп 10 и 1пст. Соединительные муфты для силовых кабелей Стп состоят из термоусаживаемых элементов, благодаря чему обеспечивается полная герметизация и надежная изоляция. Муфта 3Стп-1 рассчитана на полное противодействие агрессивному влиянию окружающей среды. Кабельная муфта Стп-1 с болтовыми соединителями отличается стойкостью к химическому воздействию,удобна и проста в установке.

Соединительная муфта 3 Стп-1 применяется для силовых кабелей, проложенных в тоннелях, кабельных коллекторах, также используется муфта для кабеля, расположенного в земле и грунте, независимо от уровня прокладки.

Конструкция муфты

В муфте для силового кабеля 3Стп-1 используются термоусаживаемые перчатки (2), изготовленные из электроизоляционного материала, на внутреннюю часть которых нанесен слой легкоплавкого клея - герметика. При усаживании перчаток межфазный заполнитель заполняет пустоты (8) в корешке кабеля, благодаря чему обеспечивается полная герметизация конструкции, даже если муфта используется для кабелей, проложенных в туннеле, земле или грунте. Жильные трубки и манжеты (1, 3) полностью изолируют места соединения кабелей. Места заземления изолируются сглаживающими лентами (7). Кабельная муфта с болтовым соединителем 3 Стп-1 предусматривает также соединение методом пайки или опрессовки

4СТп-1 (МКС)

Соединительная муфта типа МКС на основе термоусаживаемых компонентовявляется универсальной ремонтной муфтой и используется для соединения 3 и 4-х жильных кабелей с применением алюминиевой оболочки кабеля в качестве четвертой нулевой жилы. Муфта предназначается для кабелей с бумажной изоляцией напряжением до 1кВ переменного тока частотой 50Гц. Для работы с высоковольтными кабелями используются муфты стп 10 и 1пст. Маркировка обозначает сечение жил кабеля, к примеру, наш завод изготовляет муфты 4стп 1 70 120 и муфты 4стп 1 150 240.Муфта типа МКС - 4 СТп 1 комплектуется механическими соединителями со снимающимися головками при монтаже, предусмотренными для установки, как на медные, так и на алюминиевые жилы. Используется без ограничения по уровню прокладки кабелей - в тоннелях, кабельных коллекторах, грунте. Муфта 4 СТп 1 характеризуется высокой герметичностью, устойчивостью к негативным воздействиям окружающей среды, включая ультрафиолетовое излучение. Кабельная соединительная муфта 4СТп-1 проста и удобна в установке.

Стп-10

Муфта 3Стп 10 используется для соединения 3-х жильных кабелей с пластмассовой или бумажной маслопропитанной изоляцией, с броней или без, с общей алюминиевой или свинцовой оболочкой на напряжение до 10 кВ переменного тока. Если вы работаете с напряжением до 1кв, то рекомендуем вам использовать муфты ПСТб и 3 Стп 1. Муфта типа 3Стп 10 используется для кабелей, проложенных в тоннелях, кабельных коллекторах и грунте, без ограничений по уровню прокладки. Маркировка обозначает сечение жил кабеля, к примеру, наш завод изготовляет муфты стп 10 70 120 и стп 10 150 240.

Монтируется муфта 3Стп 10 на разделке кабеля методом термоусаживания деталей на основе сшитых полиолефинов.

Конструкция муфты

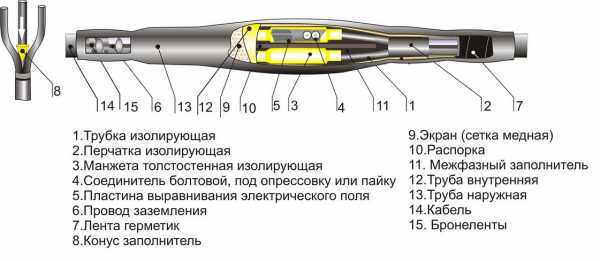

Изолирующие трубки (1) усаживаются на разделанные жилы кабеля. Корешки разделки изолируются и герметизуются с помощью конусного заполнителя и изолирующей перчатки (8, 2). Жилы кабеля соединяются с помощью болтовых соединителей (4), либо способом опрессовки или пайки. Специальные пластины (5), насаживаемые на болтовые соединители обеспечиваютвыравнивание напряженности электрического поля. Для дополнительной изоляции и герметизации устанавливаются распорная планка и пластины-заполнители (10, 12). Экран металлической оболочки восстанавливается с помощью полотна из медной сетки (9) и соединяется медным луженым проводом методом пайки (6). Места заземления изолируются лентой-герметиком (7), а полная герметизация (13) соединительной муфты Стп-10 осуществляется термоусаживаемым кожухом с клеевым подслоем.

eszeto.ru

Кабельные муфты соединительные СТп (Михнево)

ЦЕНЫ НА МУФТЫ ТЕРМОУСАДОЧНЫЕ КАБЕЛЬНЫЕ МИХНЕВО>>>>



Обеспечим выгодные цены . Пишите   [email protected]



Кабельные муфты соединительные, термоусаживаемые СТп применяются для соединения 3-х и 4-х жильных силовых бронированных кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ.









Эти муфты термоусадочные кабельные СТп монтируются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.



В муфте СТп используются две термоусаживаемые перчатки, изготовленные из сшитого полиэтилена.



На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея – герметика.



При усаживании перчаток  герметик заполняет пустоты в корешке кабеля и полностью герметизирует разделку.



Жильные трубки и манжеты создают на месте соединения кабелей практически новую изоляцию жил.



Все термоусаживаемые материалы, используемые при монтаже муфты СТп, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм2 при температуре от –50 до +100°С.



Муфты термоусадочные кабельные СТп могут комплектоваться болтовыми гильзами со срывной головкой (болтовой соединитель 4СБ 25-50, 70-120, 150-240).


Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства.



Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

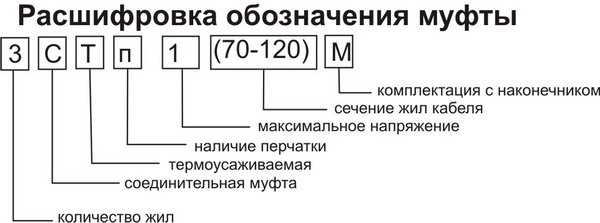

Структура обозначания муфт СТп:



3 (4 или 5) СТп-1(10) 70-120



"С"

- соединительная

"Т"

- термоусаживаемая

"п"

- с использованием термоусаживамой перчатки

3, 4 или 5

- жильность кабеля

70-120

- кабель с сечением жилы от 70 мм2 до 120 мм2 включительно

1 или 10

- напряжение (кВ)



Технические характеристики кабельных муфт соединительных термоусаживаемых СТп:





Кабельные соединительные муфты для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ на основе термоусаживаемых компонентов.







Наименование

Рабочее
напряжение, кВ

Число
жил кабеля

Сечение
жил кабеля, мм²

Тип изоляции
кабеля

муфты термоусадочные кабельные 4 СТп 1 25/50

1

4

25, 35,50

бумажная
маслопропитанная

муфты термоусадочные кабельные 4 СТп 1 70/120

1

4

70, 95, 120

муфты термоусадочные кабельные 4 СТп 1 150/240

1

4

150,185, 240

муфты термоусадочные кабельные 3 СТп 1 25/50

1

3

25, 35, 50

муфты термоусадочные кабельные 3 СТп 1 70/120

1

3

70, 95, 120

муфты термоусадочные кабельные 3 СТп 1 150/240

1

3

150,185, 240



Типы:





Кабельные муфты соединительные 4 СТп-1 и 3 СТп-1 предназначены для соединения 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ. Возможно соединение 4-х жильного кабеля с 3-х жильным при использовании металлической оболочки в качестве нулевого провода. Используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте — без ограничения по уровню прокладки.


Монтаж кабельных соединительных муфт может быть осуществлен для следующих основных типов 4-х и 3-х жильного кабелей: ААБл, АСБ, ААШв и их аналогов.

Кабельные соединительные муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.



Описание конструкции соединительной муфты:

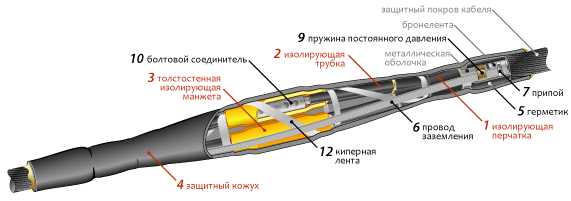

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация кабельной муфты включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки.



Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части кабельной муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы "жила-наконечник" герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.





Отличительные особенности и преимущества:







  1. Материалы, из которых изготовлены термоусаживаемые компоненты кабельной муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.

  2. Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.

  3. Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.

  4. Наличие пружины постоянного давления ППД для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.

  5. Комплект кабельной муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа "3+1" с нулевой жилой меньшего сечения.

  6. Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.

  7. Возможность использования одного комплекта кабельной муфты для различных типов кабеля.

  8. Комплект кабельной муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.

  9. Высокое качество комплектующих и используемых композиционных материалов.

  10. Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.



Базовая комплектация муфты:



  • Изолирующие перчатки*

  • Изолирующие трубки*

  • Толстостенные изолирующие манжеты* (на место соединения жил)

  • Защитный кожух*

  • Пластина-герметик

  • Провод заземления

  • Припой

  • Паяльный жир

  • Пружина постоянного давления

  • Бандажная медная проволока

  • Изоляционная лента (ПВХ)

  • Киперная лента

  • Наждачная бумага

  • Салфетки обтирочные (х/б)

  • Перчатки монтажника

  • Инструкция по монтажу

  • Упаковочная коробка
    *-термоусаживаемые компоненты.



Купить муфты термоусадочные кабельные,
представленные в прайс-листе, можно позвонив по телефонам:
(499) 290-30-16, (495) 973-16-54 или отправив заявку на муфты по электронной почте:
[email protected]

zao-tehnolog.ru

Соединительные кабельные муфты 3СТп-10

выбор кабельных муфт по заданным параметрам
Тип: 3СТп-10
  • Предназначены для соединения 3-х жильных кабелей:
    • с бумажной маслопропитанной изоляцией
    • с броней или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение 6 и 10 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
  • Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью. Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеля
  • Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизации
  • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
  • Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного герметика-заполнителя обеспечивает полную герметизацию конструкции
  • Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006
Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
Дополнительная информация
Документация на продукцию
Документация на продукцию
Вопросы и ответы
Вопросы и ответы
  • Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?
    • Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.
  • Разница в муфтах на 1кВ и на 10кВ
    • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
  • Использование наконечников в муфтах
    • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
  • Комплектация муфт
    • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
  • Отличия муфты холодной усадки от термоусаживаемой
    • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
Сопутствующие товары
Сопутствующие товары
Информационные материалы
Информационные материалы

Ошибка индексации раздела каталога

3СТп-10-25/50 (КВТ) Мин. норма отпуска: 1 шт
код товара: 52646
внутр. +наружн.с/без брони25-50нет1шт3,537.004,068.004,882.00
3СТп-10-70/120 (КВТ) Мин. норма отпуска: 1 шт
код товара: 52648
внутр. +наружн.с/без брони70-120нет1шт4,150.004,773.005,728.00
3СТп-10-150/240 (КВТ) Мин. норма отпуска: 1 шт
код товара: 52649
внутр. +наружн.с/без брони150-240нет1шт4,712.005,419.006,503.00
3СТп-10-25/50(Б) (КВТ) Мин. норма отпуска: 1 шт
код товара: 52832
внутр. +наружн.с/без брони25-50есть1шт3,870.004,451.005,341.00
3СТп-10-70/120(Б) (КВТ) Мин. норма отпуска: 1 шт
код товара: 52834
внутр. +наружн.с/без брони70-120есть1шт4,597.005,287.006,344.00
3СТп-10-150/240(Б) (КВТ) Мин. норма отпуска: 1 шт
код товара: 52833
внутр. +наружн.с/без брони150-240есть1шт5,373.006,179.007,415.00

всего позиций: 6

techelectro.ru

Соединительные кабельные муфты 3СТп-1 нг-LS

выбор кабельных муфт по заданным параметрам
Тип: 3СТп-1 нг-LS
  • Предназначены для соединения 3-х жильных кабелей:
    • с бумажной маслопропитанной или пластмассовой изоляцией
    • с броней или без брони
    • с общей алюминиевой или свинцовой оболочкой
    • на напряжение до 1 кВ
  • Соответствует требованиям ГОСТ 13781.0-86
  • Типы монтируемых кабелей:
    ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг, СБШнг
  • Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля
  • Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа
  • Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки
  • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
  • Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
  • Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители
  • Высокое качество комплектующих и используемых композиционных материалов
  • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
  • Выпускается по ТУ 3599-006-97284872-2006
Эксплуатационные характеристики (лет)
  • Гарантийный срок хранения: 2
  • Гарантийный срок эксплуатации: 7
  • Срок службы: 30
Дополнительная информация
Документация на продукцию
Документация на продукцию
Вопросы и ответы
Вопросы и ответы
  • Разница в муфтах на 1кВ и на 10кВ
    • Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.
  • Использование наконечников в муфтах
    • Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».
  • Комплектация муфт
    • При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.
  • Отличия муфты холодной усадки от термоусаживаемой
    • Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.
  • Есть ли у вас документальное подтверждение негорючести муфт «КВТ» с индексом нг LS?
    • На все кабельные термоусаживаемые муфты, не поддерживающие горение, заводом «КВТ» предоставляется сертификат соответствия требованиям пожарной безопасности.
Сопутствующие товары
Сопутствующие товары
Информационные материалы
Информационные материалы

исполнение: нг

Ошибка индексации раздела каталога

3СТп-1-25/50 нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71139
25-50внутр. +наружн.с/без бронинет1шт3,066.003,526.004,231.00
3СТп-1-70/120 нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71141
70-120внутр. +наружн.с/без бронинет1шт3,501.004,026.004,831.00
3СТп-1-150/240 нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71143
150-240внутр. +наружн.с/без бронинет1шт3,925.004,514.005,417.00
3СТп-1-25/50(Б) нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71140
25-50внутр. +наружн.с/без брониесть1шт3,646.004,193.005,032.00
3СТп-1-70/120(Б) нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71142
70-120внутр. +наружн.с/без брониесть1шт4,219.004,852.005,822.00
3СТп-1-150/240(Б) нг-LS (КВТ) Мин. норма отпуска: 1 шт
код товара: 71144
150-240внутр. +наружн.с/без брониесть1шт4,954.005,697.006,836.00

всего позиций: 6

techelectro.ru

Муфта кабельная термоусаживаемая СТП, КВТп

Кабельные муфты соединительные термоусаживаемые СТп.





Кабельные муфты соединительные термоусаживаемые СТп предназначены для соединения 3-х и 4-х жильных силовых бронированных кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 10 кВ.

Данные кабельные муфты устанавливаются как в земле, так и на воздухе на вертикальных и других кабельных трассах без ограничения разности уровней.

В кабельной муфте используются две термоусаживаемые перчатки, изготовленные из сшитого полиэтилена. На внутреннюю поверхность перчатки нанесен слой легкоплавкого клея - герметика. При усаживании перчаток герметик заполняет пустоты в корешке кабеля и полностью герметизирует разделку. Жильные трубки и манжеты создают на месте соединения кабелей практически новую изоляцию жил. Все термоусаживаемые материалы, используемые при монтаже кабельной муфты, после усадки хранят свои механические свойства и достаточную электрическую прочность, не менее 30 кВ/мм2 при температуре от -50 до +100°С.

Кабельные муфты могут кромплектоваться болтовыми гильзами со срывной головкой (болтовой соединитель 4СБ 25-50, 70-120, 150-240).

Термоусаживаемые изделия обеспечивают полную герметизацию и высокие изоляционные свойства. Также они обладают высокой механической прочностью, стойкостью к химическому воздействию и влиянию окружающей среды.

Структура обозначания кабельных муфт СТп:

3 (4 или 5) СТп-1(10) 70-120

"С"

- соединительная

"Т"

- термоусаживаемая

"п"

- с использованием термоусаживамой перчатки

3, 4 или 5

- жильность кабеля

70-120

- кабель с сечением жилы от 70 мм2 до 120 мм2 включительно

1 или 10

- напряжение (кВ)

Технические характеристики кабельных муфт соединительных термоусаживаемых СТп:



Соединительные кабельные муфты для 4-х и 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней или без брони, на напряжение до 1 кВ на основе термоусаживаемых компонентов.







Наименование

Ррабочее
напряжение, кВ

Число жил
кабеля

Сечение жил
кабеля, мм²

Тип изоляции
кабеля

4 СТп 1 25/50

1

4

25, 35,50

бумажная
маслопропитанная

4 СТп 1 70/120

1

4

70, 95, 120

4 СТп 1 150/240

1

4

150,185, 240

3 СТп 1 25/50

1

3

25, 35, 50

3 СТп 1 70/120

1

3

70, 95, 120

3 СТп 1 150/240

1

3

150,185, 240





Типы:

  • муфты 4 СТп-1 (для 4-х жильных кабелей)
  • муфты 3 СТп-1 (для 3-х жильных кабелей)

Кабельные муфты соединительные 4 СТп-1 и 3 СТп-1 предназначены для соединения 4-х и 3-х жильных силовых кабелей с бумажной маслопропитанной изоляцией с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на напряжение до 1 кВ. Возможно соединение 4-х жильного кабеля с 3-х жильным при использовании металлической оболочки в качестве нулевого провода.

Кабельные муфты соединительные 4 СТп-1 и 3 СТп-1 используются для кабелей, проложенных в тоннелях, кабельных коллекторах, грунте - без ограничения по уровню прокладки.
Монтаж кабельных соединительных муфт может быть осуществлен для следующих основных типов 4-х и 3-х жильного кабелей: ААБл, АСБ, ААШв и их аналогов.

Кабельные соединительные муфты могут комплектоваться наконечниками под опрессовку или болтовыми наконечниками по согласованию с заказчиком.

Описание конструкции соединительной муфты:

На разделанные жилы кабеля поверх жильной изоляции устанавливаются изолирующие трубки черного цвета. Материал трубок обладает стойкостью к ультрафиолетовому излучению солнца и погодным условиям. Для кабелей с броней используется комбинированная система заземления. Базовая комплектация кабельной муфты включает в себя роликовую пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах кабеля осуществляется методом пайки.

Для сглаживания узла заземления используется высокоадгезивный герметик-заполнитель белого цвета. Полная герметизация стволовой части кабельной муфты достигается установкой поясной манжеты, перекрывающей узел заземления и заходящей на защитный покров кабеля. Корень разделки кабеля герметизируется изолирующей перчаткой. На внутренней поверхности пальцев и корпуса перчатки нанесен термоплавкий клей. После монтажа наконечников узлы "жила-наконечник" герметизируются концевыми изолирующими манжетами черного цвета с нанесенным слоем термоплавкого клея. Для идентификации фаз используются цветные маркировочные трубки.

Отличительные особенности и преимущества:





  1. Материалы, из которых изготовлены термоусаживаемые компоненты кабельной муфты, обладают стойкостью к ультрафиолетовому излучению и погодным условиям.
  2. Использование герметика-заполнителя и наличие подслоя термоплавкого клея на всех термоусаживаемых компонентах кабельной муфты обеспечивают полную герметичность конструкции.
  3. Наличие цветных маркировочных трубок для идентификации фаз облегчает работу по фазировке кабеля.
  4. Наличие пружины постоянного давления ППД  для крепежа провода заземления на металлической оболочке (свинцовой или алюминиевой) обеспечивает быстрый и надежный монтаж. Предупреждает возможный риск повреждения бумажной изоляции под алюминиевой оболочкой в процессе пайки с использованием тугоплавкого припоя А.
  5.  Комплект кабельной муфты предполагает возможность монтажа 4-х жильного кабеля с одинаковым сечением жил и кабелей типа "3+1" с нулевой жилой меньшего сечения.
  6. Комплект муфты предполагает возможность монтажа 3-х жильных кабелей с бумажной маслопропитанной изоляцией с алюминиевой или свинцовой оболочкой при использовании металлической оболочки в качестве нулевого провода.
  7. Возможность использования одного комплекта кабельной муфты для различных типов кабеля.
  8. Комплект кабельной муфты универсален и позволяет использовать как наконечники под опрессовку, так и болтовые наконечники.
  9. Высокое качество комплектующих и используемых композиционных материалов.
  10. Полный перечень аксессуаров, необходимых для монтажа кабельной термоусаживаемой муфты.



Базовая комплектация муфты:

  • Изолирующие перчатки*
  • Изолирующие трубки*
  • Толстостенные изолирующие манжеты*(на место соединения жил)
  • Защитный кожух*
  • Пластина-герметик
  • Провод заземления
  • Припой
  • Паяльный жир
  • Пружина постоянного давления
  • Бандажная медная проволока
  • Изоляционная лента (ПВХ)
  • Киперная лента
  • Наждачная бумага
  • Салфетки обтирочные (х/б)
  • Перчатки монтажника
  • Инструкция по монтажу
  • Комплектовочная ведомость
  • Упаковочная коробка
    *-термоусаживаемые компоненты





Оформить заказ на муфты СТП, КВТп Вы можете любым удобным способом:

по телефонам: (499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17

по e-mail: [email protected] в заявке укажите "Заказ на муфты СТП, КВТп"

Доставка по Москве и Московской области





zao-tehnolog.ru

ТД КВТ Соединительные кабельные муфты 3СТп-10

Можно ли использовать 10 кВ муфты для кабеля с бумажной маслопропитанной изоляцией на кабель изоляцией из сшитого полиэтилена?

Нет, нельзя. Поскольку значительные конструктивные различия этих двух кабелей не позволяют использовать одни и те же комплектующие, а различная система выравнивания электрического поля, экранирования, восстановления изоляции кабеля и системы заземления делают инсталляцию муфты на один вид кабеля совершенно невозможным на кабель другого вида изоляции.

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

kvt-electro.ru

ТД КВТ Соединительные кабельные муфты 4СТп-1

Почему в 10 кВ муфтах есть разделение на бумагу и сшитый полиэтилен, а в муфтах до 1 кВ такого разделения нет?

Разделение в 10 кВ муфтах на муфты для кабеля с бумажной маслопропитанной изоляцией и муфты для кабеля с изоляцией из сшитого полиэтилена обусловлено кардинальными отличием конструктивных особенностей этих двух кабелей. Что, в том числе, серьезно влияет как на размеры кабеля, так и на систему экранирования. Что в свою очередь вынуждает использовать различные принципы и технологии изолирования, экранирования, выравнивания электрического поля, заземления и восстановления всех слоев кабеля для каждого вида изоляции кабеля. Тогда как в кабеле напряжением до 1 кВ конструктивные особенности минимальны, а основное различие состоим только в используемом материале. Поэтому одна и та же муфта на напряжение 1 кВ может быть смонтирована как на кабеле с бумажной, с ПВХ изоляцией, а так же с изоляцией из сшитого полиэтилена.

Можно ли использовать наконечники и гильзы под опрессовку в муфтах «КВТ»?

Можно. Все муфты «КВТ» изначально разрабатывались с учетом возможности выбора различных технологий соединения или оконцевания жил. С помощью болтовых наконечником и соединителей, либо наконечниками и гильзами под опрессовку. Завод «КВТ» гарантирует полную совместимость своих кабельных муфт с любыми наконечниками и соединительными гильзами существующего размерного ряда, технологии установки и материала жилы выпускаемой линейки «КВТ».

Почему у «КВТ» нет муфты с комплектацией наконечниками и соединителями под опрессовку?

При такой комплектации теряется принцип сокращения номенклатуры муфт за счет диапазонности (одна муфта может применяться сразу на несколько сечений кабеля) и универсальности к материалу токоведущей жилы (алюминиевая или медная). Муфты «КВТ» имеют комплектацию либо с болтовыми наконечниками или соединителями, диапазон сечений которых совпадает с диапазоном муфт, а так же имеющих возможность установки, как на медные, так и на алюминиевые жилы, либо комплектацию без каких-либо наконечников и соединителей. В последнем случае выбор метода соединения либо оконцевания жил предоставляется непосредственно монтажнику.

Какую муфту выбрать, холодной усадки или термоусаживаемую?

Все зависит от конкретного места установки муфты и условий дальнейшей эксплуатации. Там где невозможно, по причинам безопасности, использовать открытое пламя или, вообще, любой нагревательный прибор достаточный для усадки термоусаживаемой муфты без использования муфты холодной усадки не обойтись. В свою очередь, если присутствуют особые требования к герметичности, то как нельзя лучше в таком случае подойдет термоусаживаемая муфта. Ну и, конечно же, нельзя не сказать про самое главное отличие этих двух технологий применяемых в кабельных муфтах – это цена. Муфты холодной усадки ощутимо выше в цене по сравнению с термоусаживаемыми муфтами. Поэтому, какую муфту выбрать, каждый должен определить для себя сам, учитывая вышеуказанные доводы.

kvt-electro.ru
