Как пользоваться строительным нивелиром, какие они бывают, и в чем они не заменимы

Строительный нивелир — это один из основных геодезических приборов, который является весьма востребованным на любой строительной площадке инструментом. Существует несколько разновидностей данного прибора, использование конкретной модели зависит от требований к необходимому уровню точности и оперативности измерений, а также условий применения.

На современном строительном рынке представлены цифровые, оптические и лазерные нивелиры, которые незаменимы при проведении как внутренних, так и наружных строительных работ.

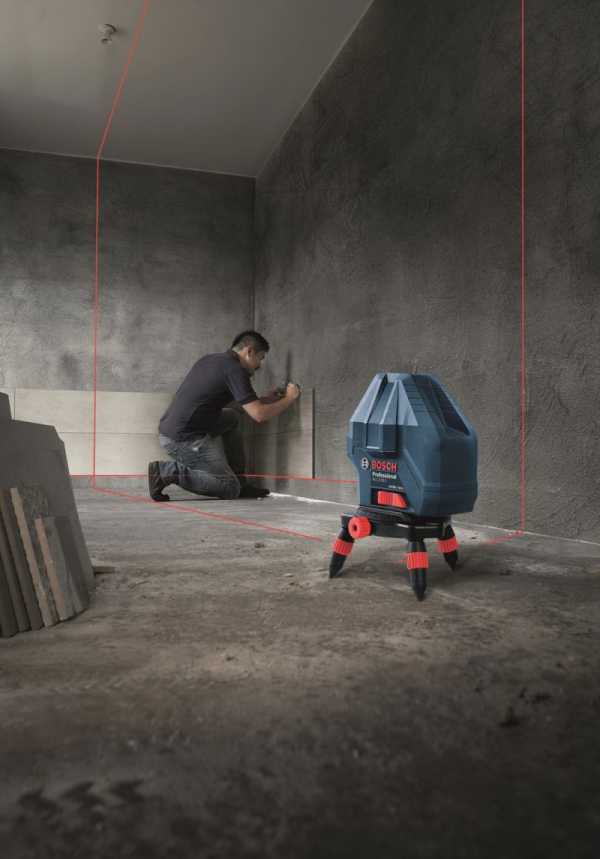

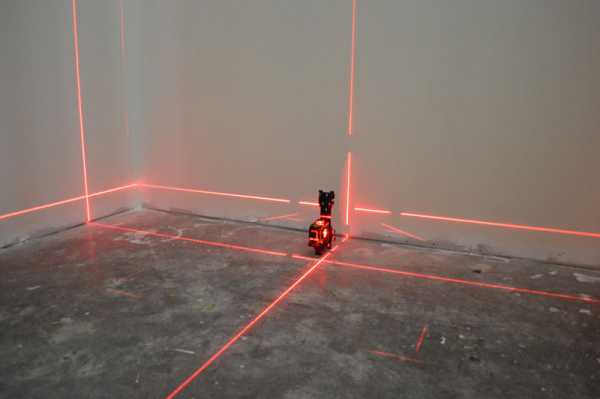

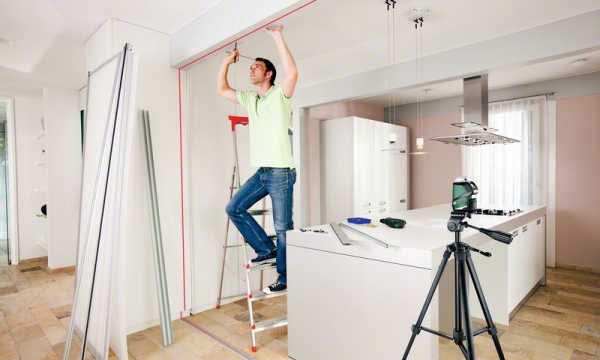

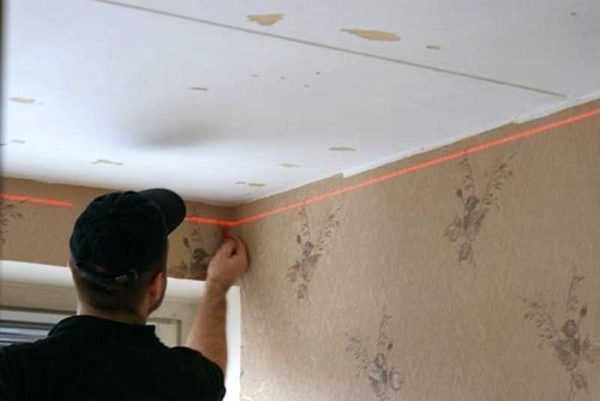

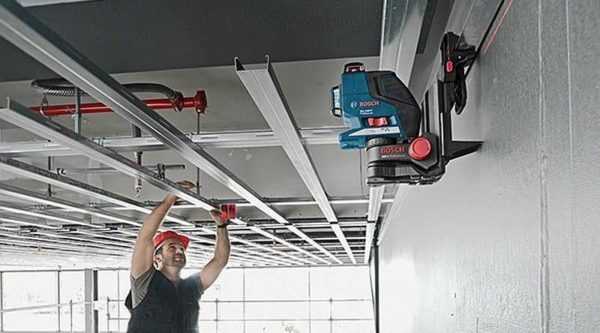

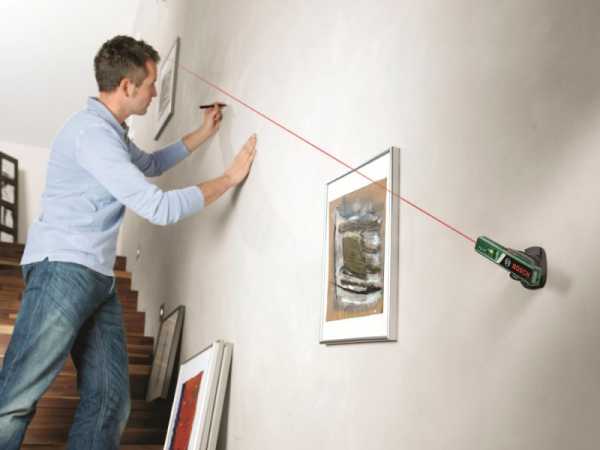

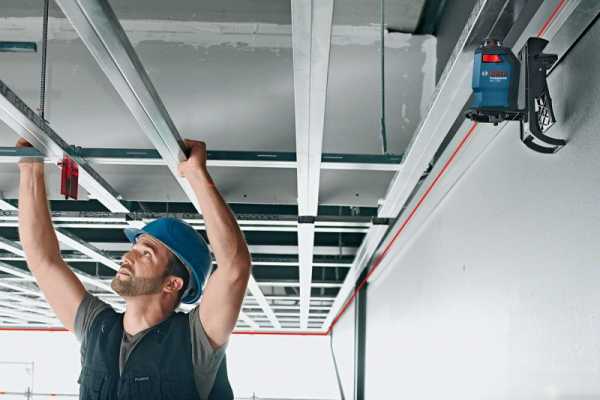

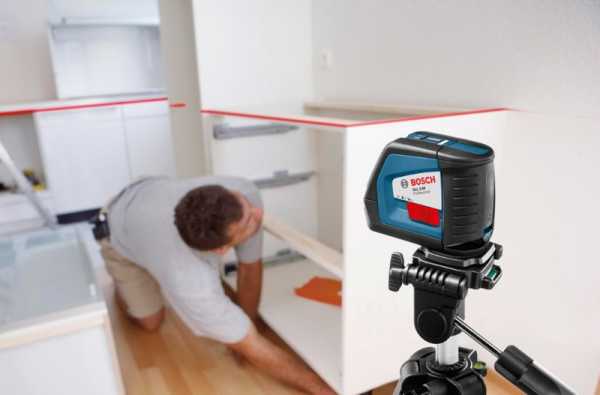

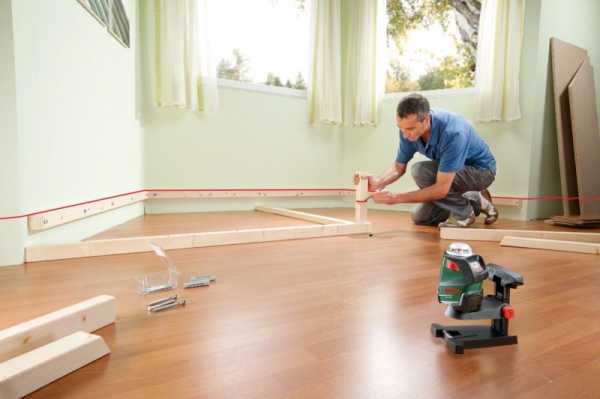

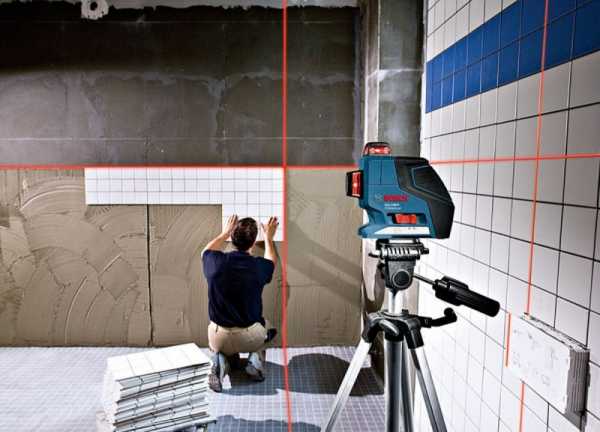

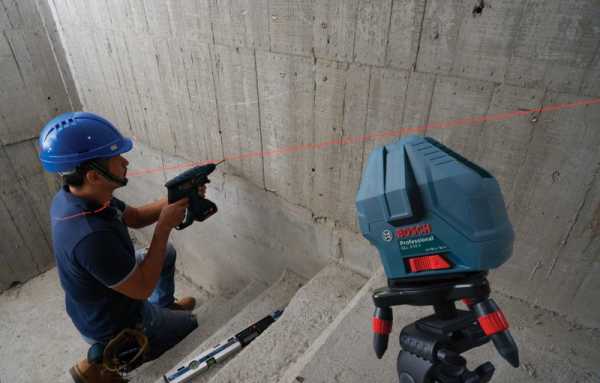

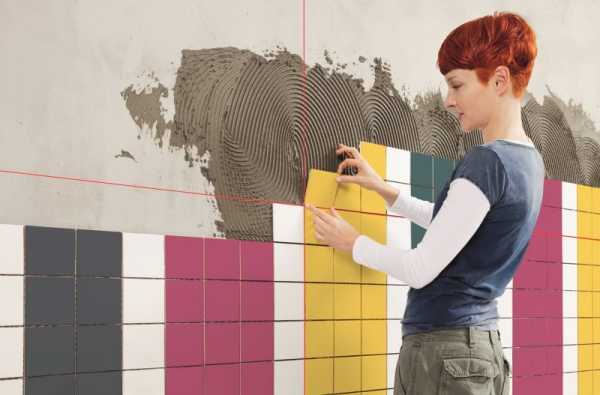

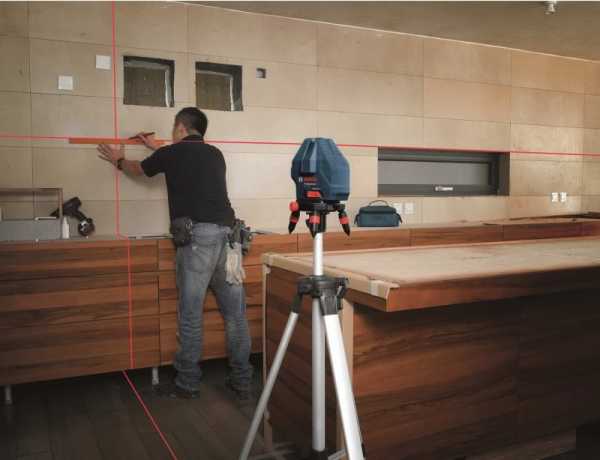

Лазерные приборы чаще используют в помещениях, так как яркий солнечный свет не позволяет четко видеть луч лазера. Кроме того, нужно защищать глаза от негативного воздействия лазера.

  • О сфере применения и правилах использования клея для пеноблоков расскажет наша статья.
  • Технология укладки тротуарной плитки приводится по этой ссылке.

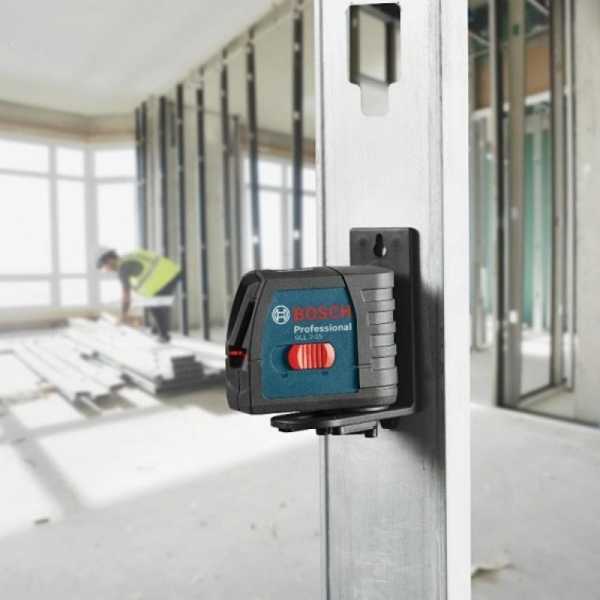

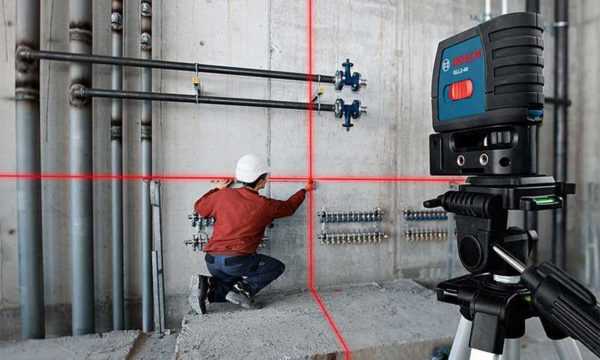

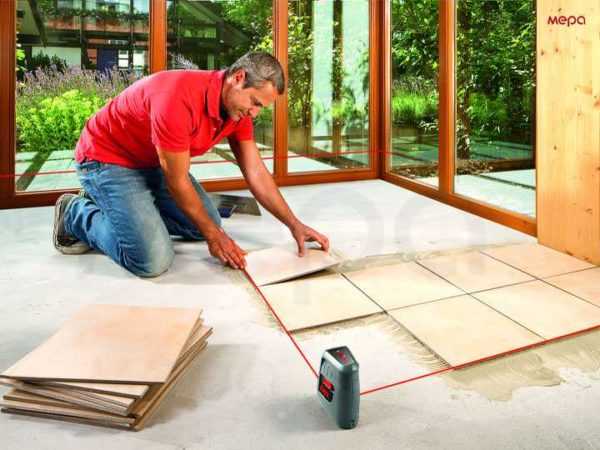

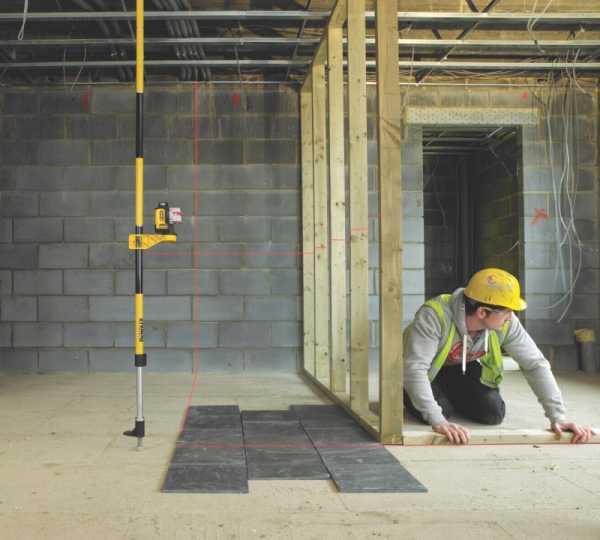

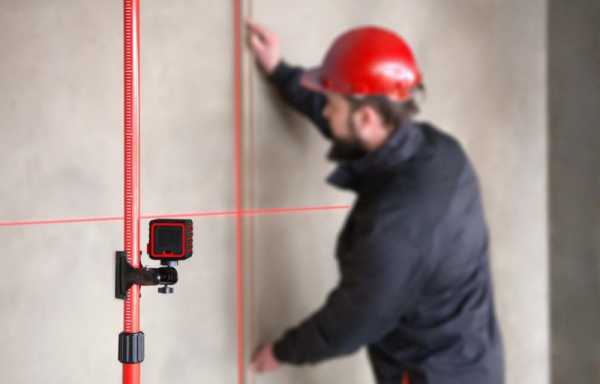

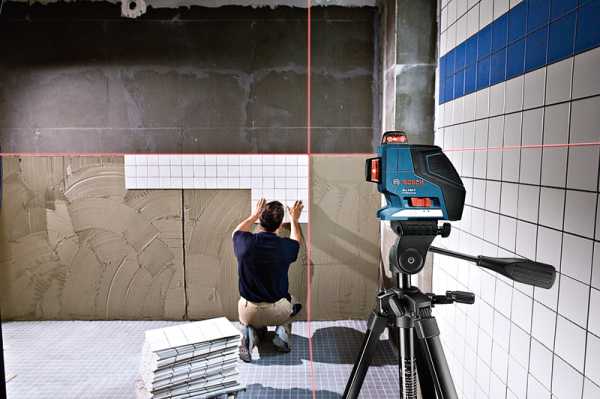

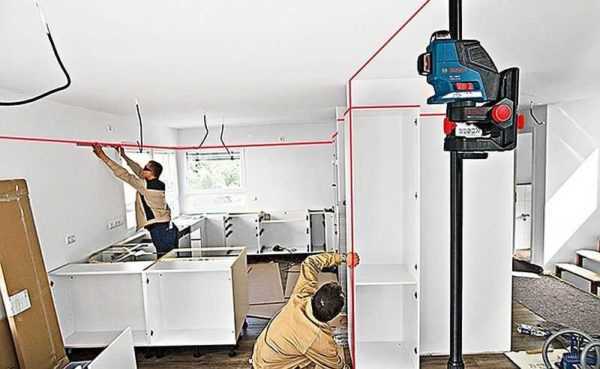

Нивелир применяется при установке межкомнатных перегородок и окон, монтаже подвесных потолков, для выравнивания проемов и правильной заливки пола. Также производятся специальные модели приборов, которые используются для корректной укладки плитки.

Работа с нивелиром

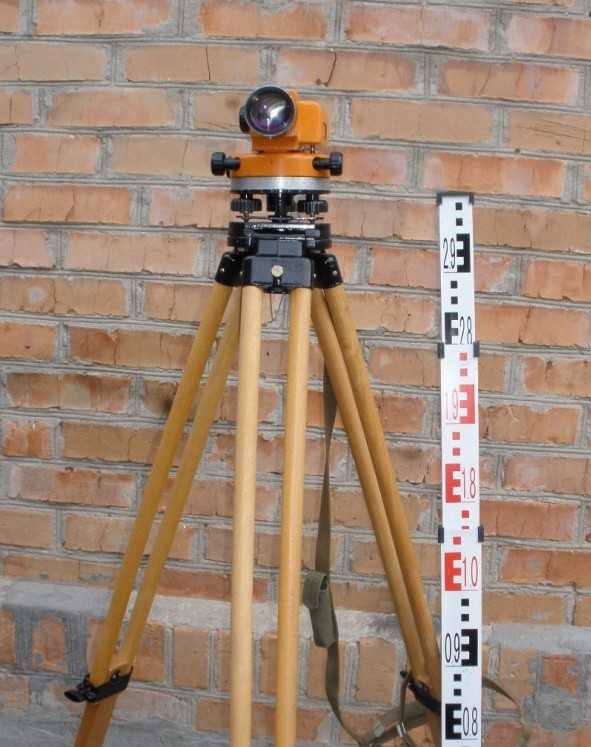

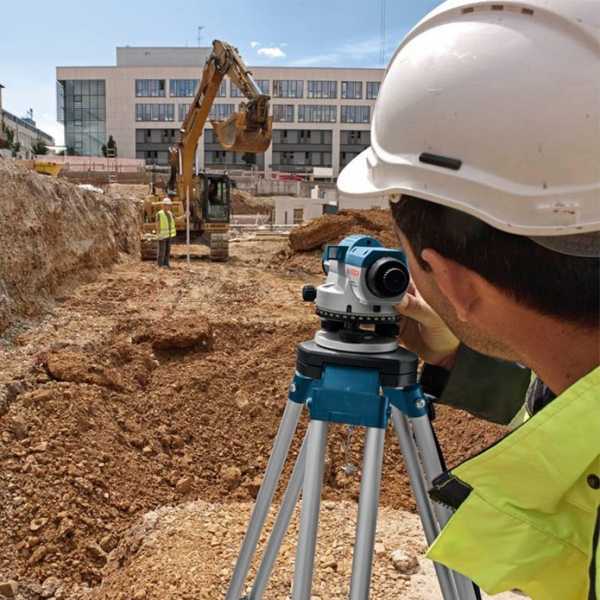

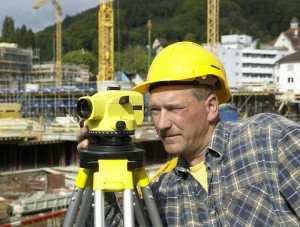

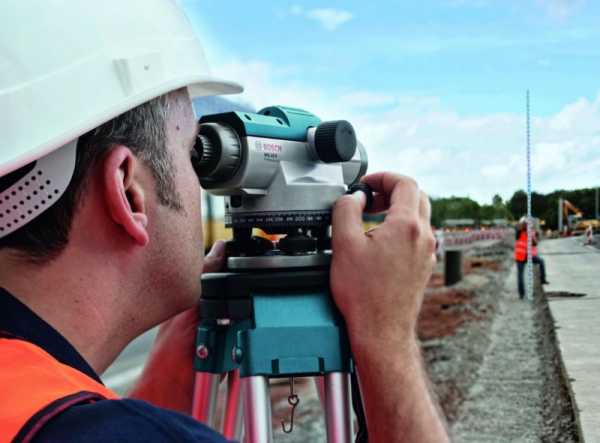

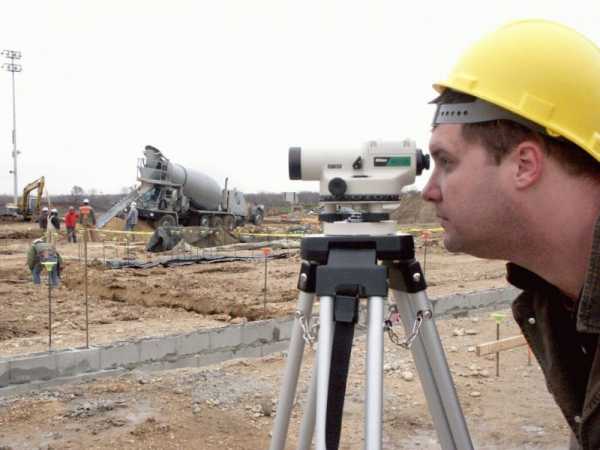

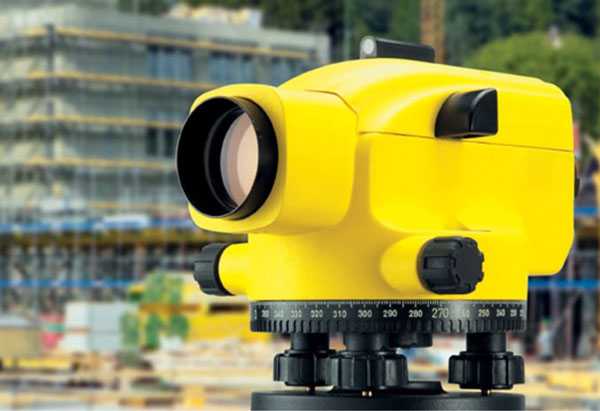

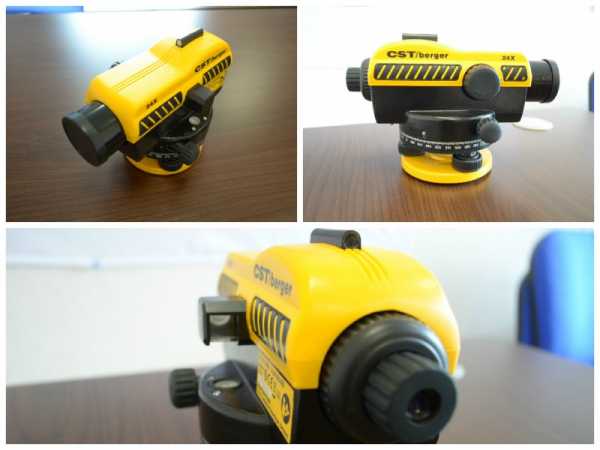

Чаще остальных на строительных площадках используется оптическая разновидность нивелира. Работа с устройством заключается в наведении зрительной трубы на специальную рейку с делениями, с которой впоследствии снимаются полученные отсчеты.

Рекомендации: при покупке нивелира необходимо учесть не только его точность, но и такой показатель, как оптические свойства.

Так, чем большее увеличение будет у трубы, тем точнее получатся измерения. Как правило, современные модели обладают 20-32-кратным увеличением, однако если этого недостаточно, можно дополнительно приобрести окулярные или микрометренные насадки.

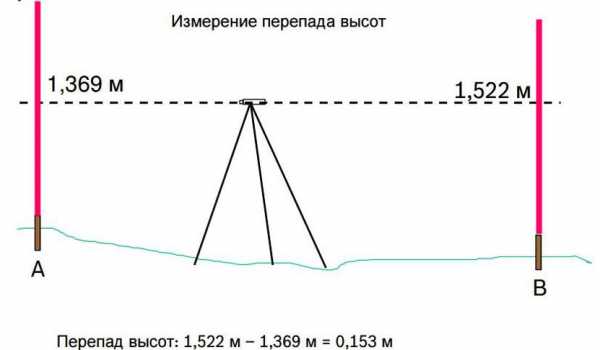

Чтобы с помощью прибора определить разность высот двух точек, необходимо придерживаться определенной последовательности. Как же грамотно использовать данный инструмент, чтобы правильно произвести необходимые замеры?

  • Прежде всего необходимо установить штатив. Для этого следует выдвинуть ножки на нужную высоту, сначала ослабив, а затем зажав удерживающие их винты.
  • Чтобы прибор принял горизонтальное положение, закрепите нивелир на штативе и зажмите винт. На подставке инструмента должны быть подъемные винты, которые следует установить на средней высоте.
  • Уровень следует установить на показателе «нуль-пункт».
  • Пришло время фокусировки зрительной трубы: окуляр необходимо настроить под зрение конкретного человека. Теперь трубу с помощью визира нужно навести на рейку, после чего вертеть винт до того момента, пока не появится четкое изображение.

Совет: чтобы оперативно навести прибор, можно использовать модель с встроенным визором.

  • Если есть необходимость установить нивелир над точкой, осуществляется центрирование. Сначала ослабляется винт, затем подвешивается груз. Далее инструмент следует двигать по головке штатива до тех пор, пока груз не покажет на нужную точку. Осталось лишь закрепить ослабленный винт.

  • Базовые правила отделки потолка в деревянном доме, а также классические и оригинальные варианты отделки Вы найдете здесь.
  • Самостоятельно отрегулировать пластиковые окна и двери поможет данная публикация.

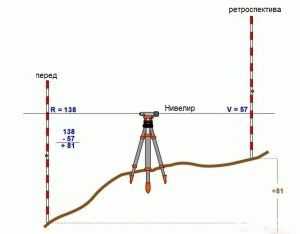

Сам процесс измерения и получения результатов выглядит следующим образом:

  • Установите прибор в горизонтальном положении, а рейку закрепите вертикально.

Обратите внимание: современные модели строительных оптических нивелиров снабжаются специальными компенсаторами, которые автоматически устанавливают инструмент в рабочем положении.

Помимо этого данная система помогает обеспечить правильность измерений даже при сильных ударах и встрясках, которые часто сопутствуют строительному процессу. Компенсаторы защищены от механических повреждений надежным замком.

  • Наведите трубу на заднюю рейку, уровень установите на положении «нуль-пункт». Получите отсчет по среднему и дальномерному штрихам сетки.
  • Теперь трубу следует навести на черную сторону передней рейки и вновь снять полученный отсчет.
  • Наведите трубу на красную сторону все той же передней рейки, после чего снимите отсчет по среднему штриху.
  • Осталось навести трубу на черную сторону задней рейки и вновь снять отсчет.

Полученные измерения необходимо зарегистрировать в специальном журнале. Чтобы работать даже в непростых погодных условиях, нивелиры оснащаются корпусом с резиновым вставками, которые защищают прибор от воздействия влаги и пыли.

diskmag.ru

8 лучших строительных нивелиров – Рейтинг 2018

Нивелир для стройки – это определение перепадов высот на промышленной площадке. Вычисление выемки или насыпи. Проведение разметки, ориентация монтируемых конструкций по горизонтальной, вертикальной или наклонной плоскости. Световые приборы формируют видимый луч. Оптический инструмент фокусирует изображение объекта (рейки) на стекле с градуированной шкалой. Цифровой прибор проводит автоматическую фокусировку и вычисление необходимых параметров.

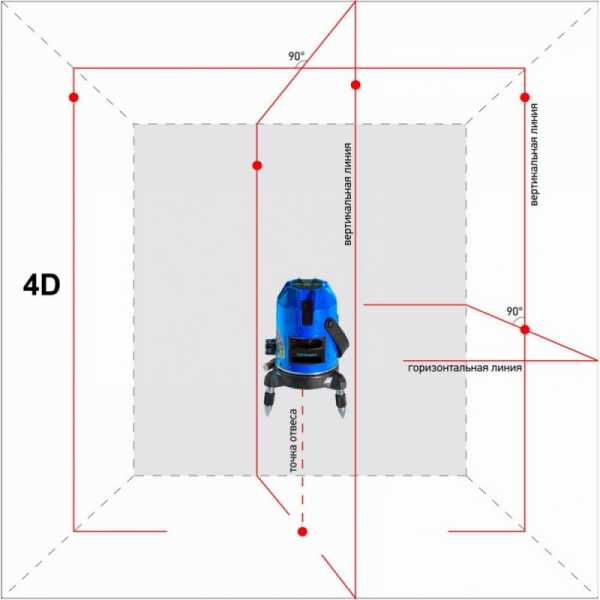

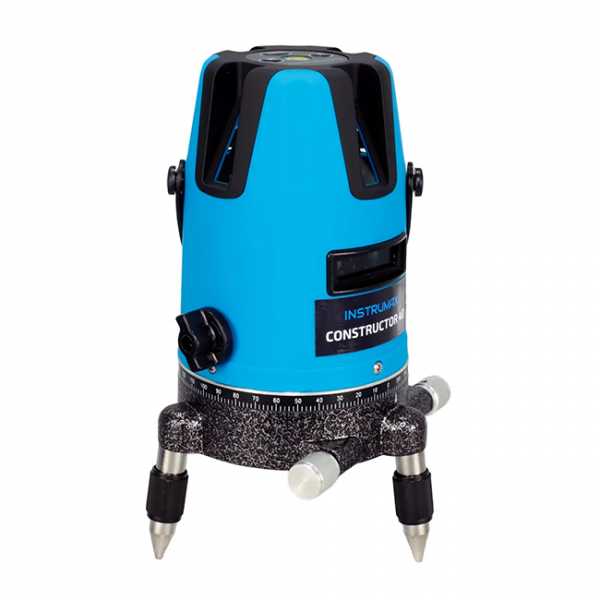

INSTRUMAX Constructor 4D IM0104 – формирование нескольких линий

Лазерный нивелир, формирующий горизонтальную и четыре вертикальных линии, надир. Предназначен для работ на открытой строительной площадке и внутри отделываемых помещений. Снабжён системой автоматического выравнивания.

Обеспечивает погрешность не более ±0.2 мм/м на расстоянии до 70 метров. Работает от батареек или зарядного устройства. Устойчивость прибора на различных поверхностях гарантирует встроенный миништатив. Комплектуется кейсом для хранения и переноски.

Плюсы:

  • Прочный, эргономичный, защищённый от пыли корпус.
  • Формирование нескольких плоскостей, функция 4D.
  • Великолепная точность.
  • Качественная сборка.

Минусы:

  • Приходится докупать штатив.
  • Недостаёт винта-удлинителя.
Рекомендации:

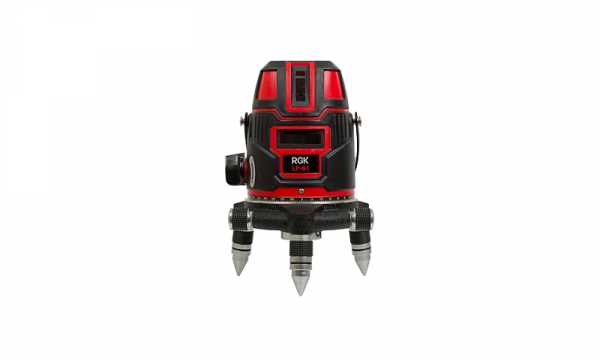

RGK LP-61 – разметка горизонтальных углов

Инструмент, образующий развёртку горизонтальной плоскости на 110° и вертикальной на 120°. Предусмотрена возможность измерения и разметка углов, благодаря проградуируемому лимбу. Предварительная выставка по осям осуществляется посредством подсвечиваемого пузырькового уровня.

Точное ориентирование обеспечивает система автовыравнивания. Отключение последней, позволяет прибору работать с наклонными плоскостями. Смонтирована гибкая ручка для переноски оборудования.

Плюсы:

  • Формирует плоскости, измеряет горизонтальные углы.
  • Прочный эргономичный корпус, есть ручка для переноски.
  • Очень хорошая точность измерений.
  • Адекватная стоимость для такой оснащённости.

Минусы:

  • Пользователи отрицательных свойств не отмечают.

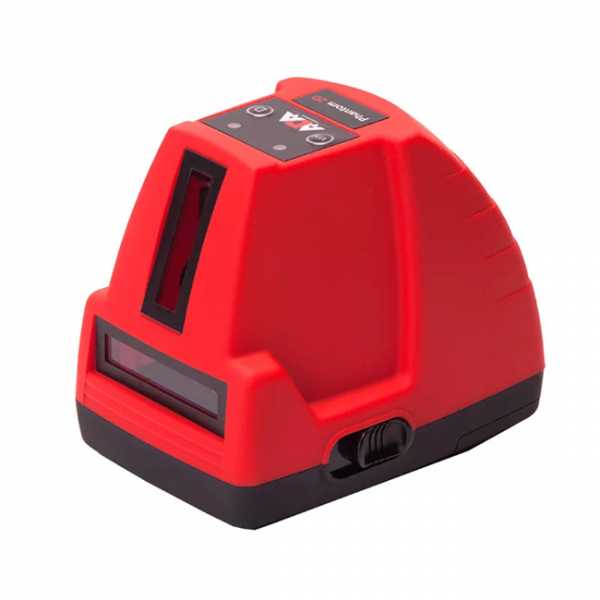

ADA Phantom 2D Set А00218 – моментальное самовыравнивание

Лазерный световой прибор с ускоренной функцией самовыравнивания. Выключение режима и переход на ручной режим позволяет работать с наклонными конструкциями, например, при сборке лестницы. Формирует две линии.

Для удобства и экономии источника питания предусмотрена возможность отключения одного луча. Корпус собран из ударопрочного пластика, защищающего лазер от механических повреждений при падении. Защита от пыли, грязи и воды обеспечивается мембранной клавиатурой.

Плюсы:

  • Быстрая настройка.
  • Удобный корпус, возможность крепления к вертикальным поверхностям.
  • Яркий световой луч, точность измерений.
  • Экономичен.

Минусы:

  • Отсутствует пузырьковый уровень для предварительной настройки.
  • Трудно выровнять на неровных поверхностях.

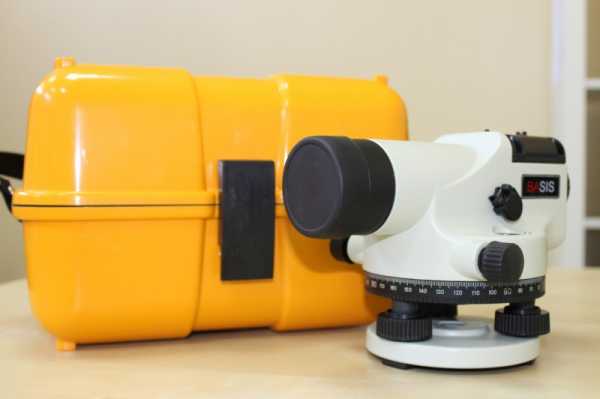

ADA BASIS А00117 – оптический нивелир с калибровкой

Классический оптический нивелир с автоматической системой ориентирования по линии горизонта. Выполнена предварительная калибровка прибора, – полностью готов, без дополнительной юстировки, к работе.

Предусмотрена возможность вычисления величины горизонтального угла по градуированному лимбу. Предварительная наводка на объект (нивелирную рейку) осуществляется посредством визира. Точная – микрометрическими винтами.

Плюсы:

  • Доступная цена, предварительная калибровка для работы.
  • Очень точный и неприхотливый в эксплуатации нивелир.
  • Отличная видимость, благодаря просветлённой оптике.
  • Можно применять как обычный монокуляр.

Минусы:

  • В комплект не входит штатив, необходимо отдельно докупать.

RGK С-24 – оптимален для стройплощадки

Инструмент, спроектированный для работы на строительной площадке в любое время года. Позволяет выполнять угловые и линейные измерения, проводить разметку, выставлять конструкции. Предусмотрена высокая степень защиты прибора от грязепылевых воздействий, устойчивость к атмосферным осадкам.

Точность наводки на удалённый объект обеспечивает оптический визир. Нивелир отличается компактными размерами и весом. Хранится и транспортируется в кейсе.

Плюсы:

  • Выносливый и неприхотливый инструмент для реалий строительного производства.
  • Очень приемлемая точность измерений.
  • Отличная оптическая система, наводка на резкость.
  • Доступная стоимость.

Минусы:

  • Иногда не хватает степени увеличения для работы с удалёнными объектами.
  • Дополнительно приходится заказывать поверку.

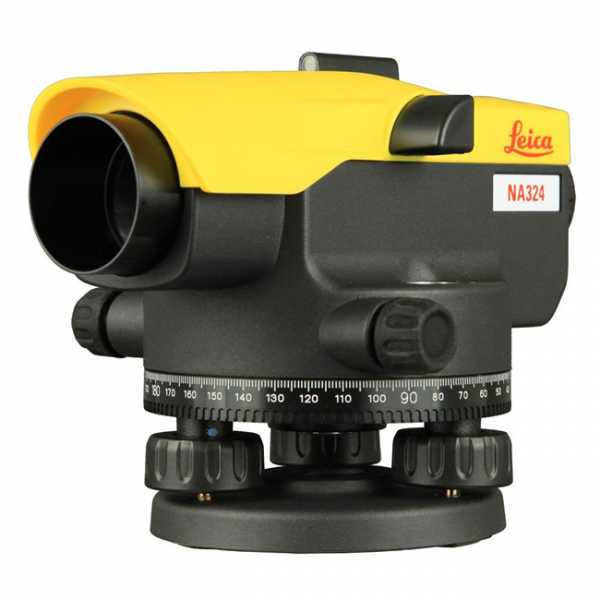

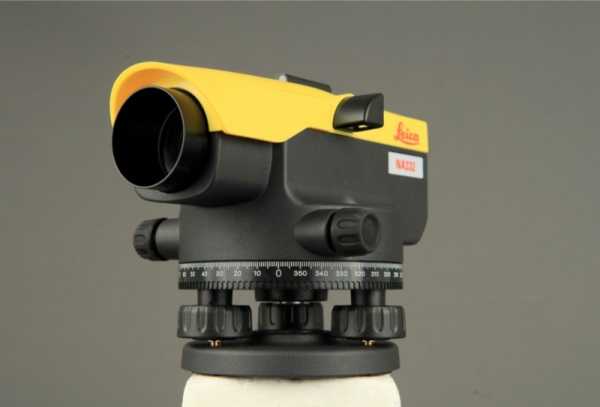

Leica Na324 – с поверкой

Оптический прибор с высокой точностью измерений. Прошёл предпродажную подготовку, в том числе, поверку. Применяется для выполнения различных операций, возникающих в условиях строительного производства.

Применение воздушного компенсатора, возвращает нивелир в исходное состояние после кратковременной вибрации от строительной автодорожной техники. Инструмент снабжён просветлённой оптикой, обеспечивающей хорошую видимость в условиях недостаточной освещённости.

Плюсы:

  • Выполнена государственная поверка, отпадает необходимость в дополнительных настройках и проверках.
  • Отлично защищён от грязи воды, надёжен.
  • Оптимальная точность, качественная сборка.

Минусы:

  • Завышенная цена для китайской сборки.
  • Бедная комплектация, не хватает нивелирной рейки и штатива.

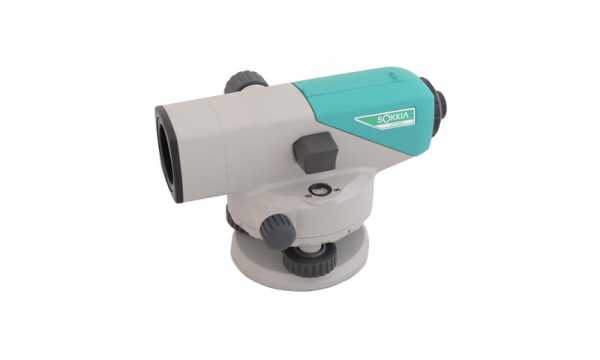

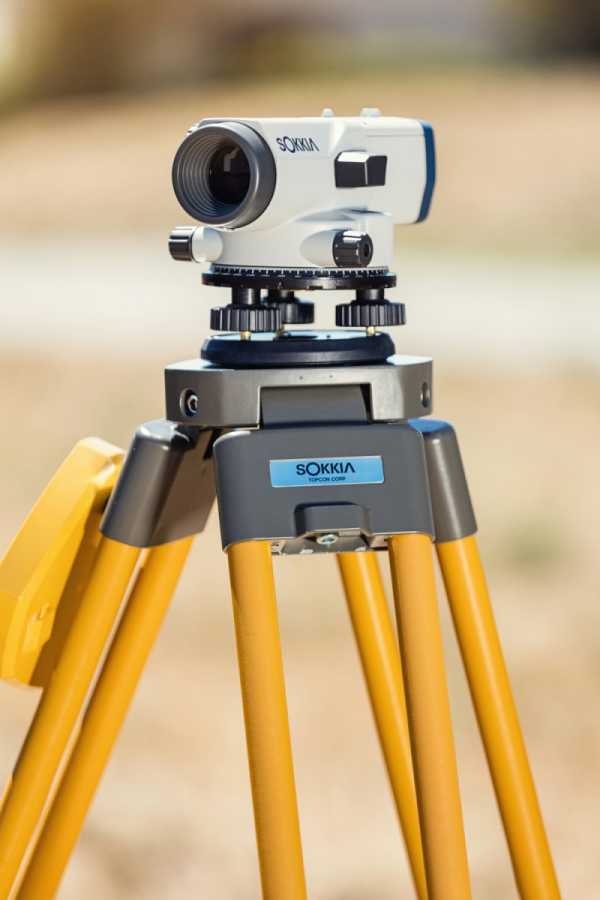

SOKKIA B40-35 – надёжен в любую погоду

Нивелир известной японской фирмы. Славится качеством сборки и просветлённой оптикой. Прибор создан для работы в тяжёлых условиях строительной площадки с учётом постоянного воздействия пыли, грязи, атмосферных осадков и солнечного излучения.

Зрительная труба имеет возможность настройки фокусного расстояния под особенности глаза человека, что существенно снижает нагрузку и уменьшает утомляемость. Инструмент настроен на фокусировку минимальных расстояний, вплоть до 20 см.

Плюсы:

  • Вынослив, устойчив к постоянной пыли.
  • Широчайший угол обзора, быстродействие,
  • Возможность юстировки всего одним винтом.
  • Гашение вибраций от проезжающих машин.

Минусы:

  • Необходимо беречь от падений, демпфер этого не переносит и ломается.
  • Завышенная цена, по сравнению с аналогами, собранными в Поднебесной.

FOCUS DL-15 – самый доступный по цене цифровой нивелир

Инструмент, совмещающий возможности оптического прибора и программную обработку полученных данных от измерения. Применятся для всех видов нивелирования, в том числе, на строительной площадке.

Исключена ошибка от случайных действий оператора. Повышена точность измерений. Время обработки полученных данных занимает несколько секунд. Результат отражается на дисплее, хранится в памяти или передаётся на внешний носитель.

Плюсы:

  • Недорогой цифровой инструмент с хорошей точностью.
  • Возможно применение как классического оптического нивелира.
  • Прост в освоении и применении.

Минусы:

  • Не хватает штатива.

Хочешь получать актуальные рейтинги и советы по выбору? Подпишись на наш Telegram.

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

vyboroved.ru

что это такое, для чего нужен, виды, принцип работы, а также как работать с ним самостоятельно

Нивелир – незаменимый инструмент на строительной площадке. Знание, как пользоваться нивелиром и умение определять разность высоты точек пригодится от разбивки осей здания до проверки положения любой конструкции. Основная сфера применения прибора – измерение перепада рельефа местности.

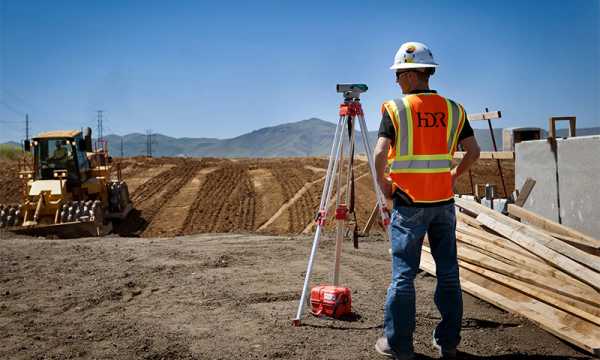

Принцип геодезии на строительной площадке

Правильная организация геодезических работ на строительной площадке начинается с чётко поставленной цели работы. Соответственно задаче выбирается необходимый измерительный инструмент, технология производства, допустимая погрешность в измерениях.

Принципы геодезии созданы для снижения накопления неточностей измерений.

«От общего к частному» – система, при которой переходят от крупных опорных геодезических сетей к сетям низшего класса. Геодезические работы на строительной площадке начинаются с привязки к государственной опорной сети. Затем определяют разбивку осей строения и только потом выделяют положение конструктивных элементов в контуре здания.

Второй принцип заключается в контроле предыдущих измерений. Новые измерения производят после тщательной проверки предшествующих.

Следуя этим правилам, обеспечивают высокую точность геодезических работ в строительстве.

Список инструментов для нивелирования

Дополнительно к самому прибору потребуются:

  • штатив;
  • мерная рейка;
  • отвес с нитью;
  • планшет с листом бумаги или журнал для записи измерений.

Способы съемки местности

Нивелирование поверхности производят для получения точного топографического плана местности.

Целью измерения является изучение рельефа, сопоставление высот отдельных точек.

По методам производства работ классифицируют следующие виды нивелирования:

  • геометрическое;
  • тригонометрическое;
  • физическое;
  • автоматическое;
  • стереофотограмметрическое.

В строительной области используется геометрическое нивелирование площади.

Измерение производится горизонтальным визирующим лучом света. Точки закрепляются на местности с помощью колышков или башмаков. Нивелир размещают в месте, называемом станцией, мерные рейки устанавливают на измеряемых точках.

По способу опор съёмки различают:

  • нивелирование поверхности по квадратам;
  • нивелирование рельефа по магистралям и параллельным линиям;
  • нивелирование местности способом полигонов.

Рельеф строительного участка, как правило, равнинный, плоский, без значительных перепадов высот.

На основании полученного нивелированием по квадратам топографического плана строительной площадки составляются проекты вертикальной планировки участка, подсчёты объёмов земляных работ.

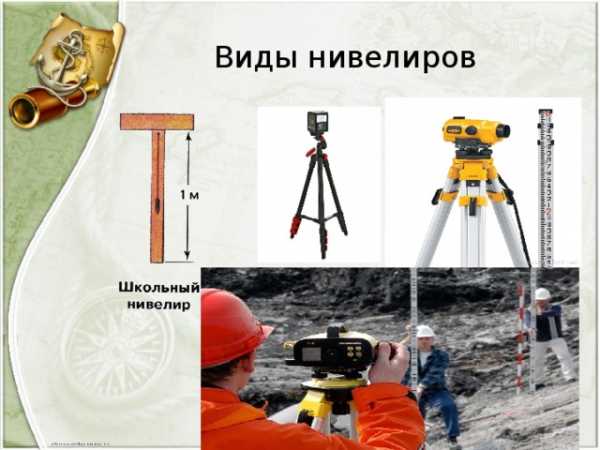

Конструкция и классификация стандартных нивелиров

По конструктивному решению стандартные нивелиры классифицируют на:

  • оптические, или оптико-механические;
  • лазерные;
  • цифровые.

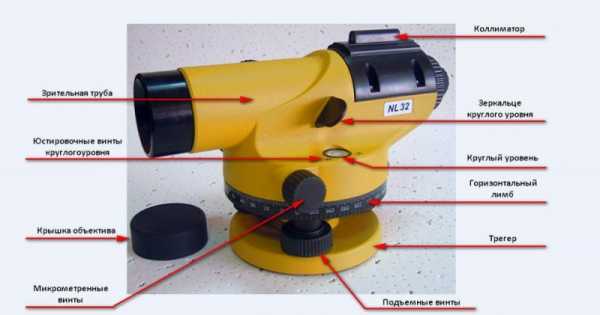

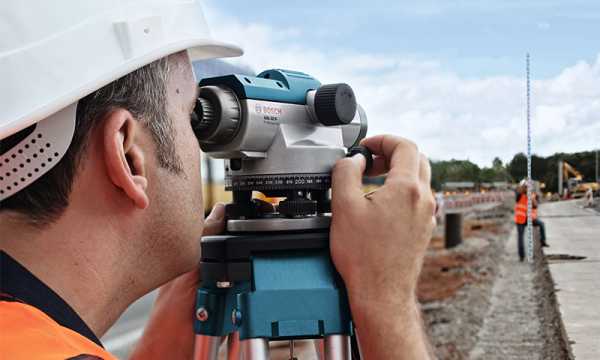

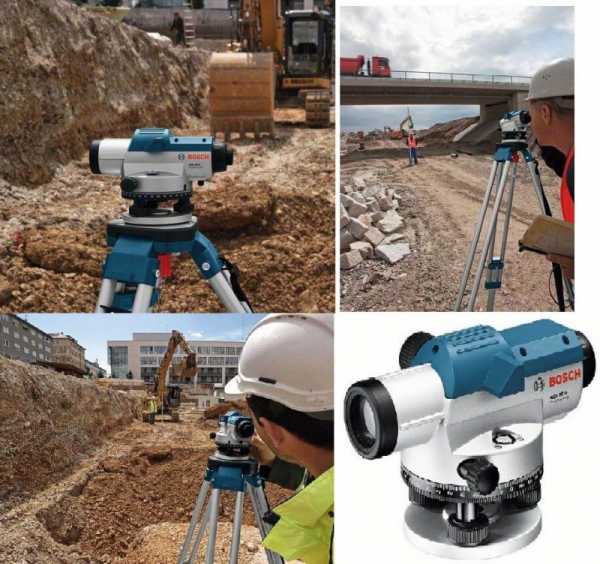

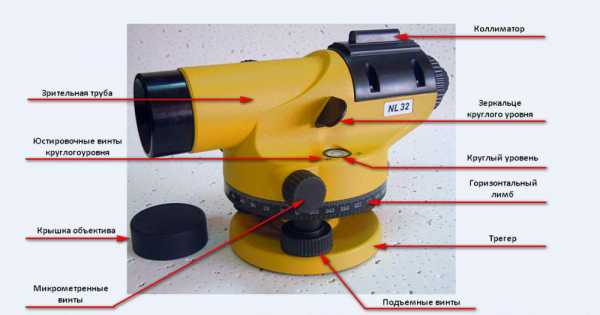

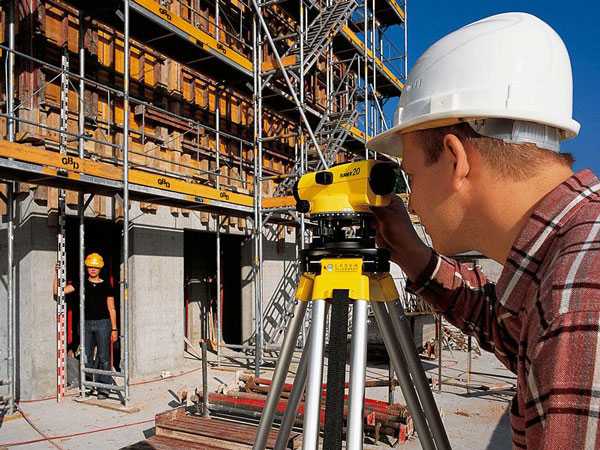

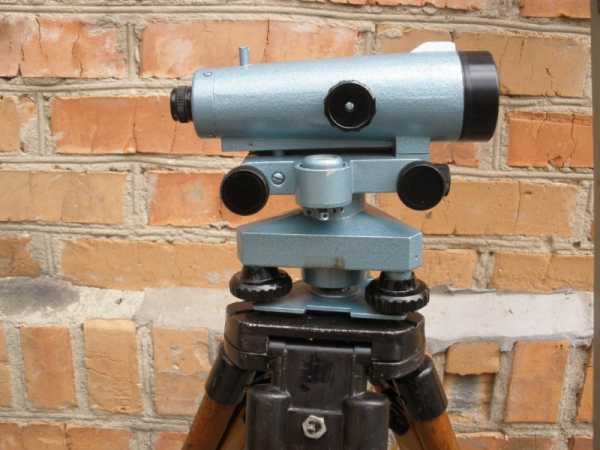

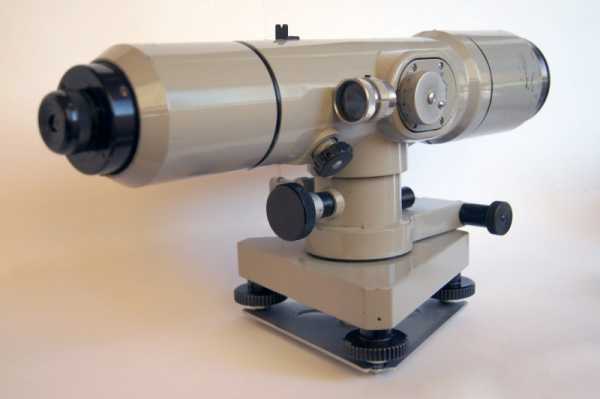

Оптические (оптико-механические)

Принцип действия оптических, или оптико-механических нивелиров основан на прохождении луча света через зрительную трубу, вращающуюся в горизонтальной плоскости. Все настройки проводят вручную. Для измерения используется рейка с числовыми значениями. Оптические нивелиры подразделяют по степени точности на технические, точные, высокоточные.

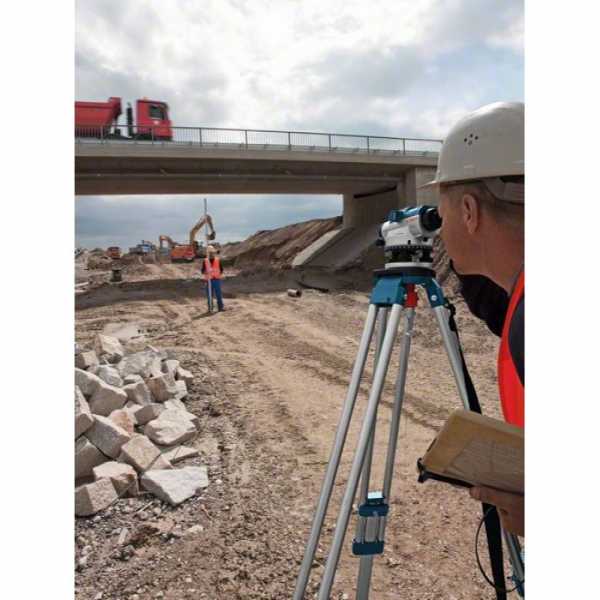

Работают вдвоём – один человек держит рейку, второй снимает показания.

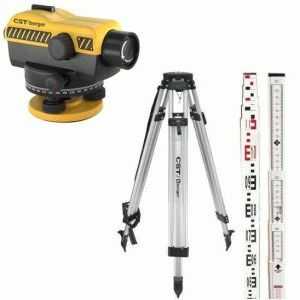

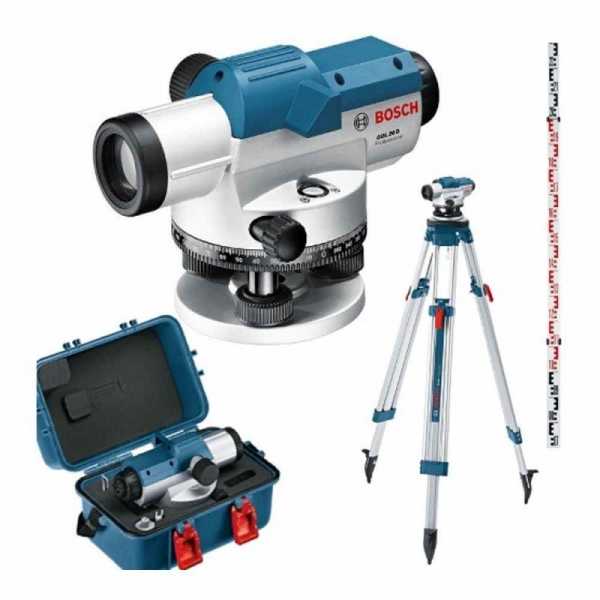

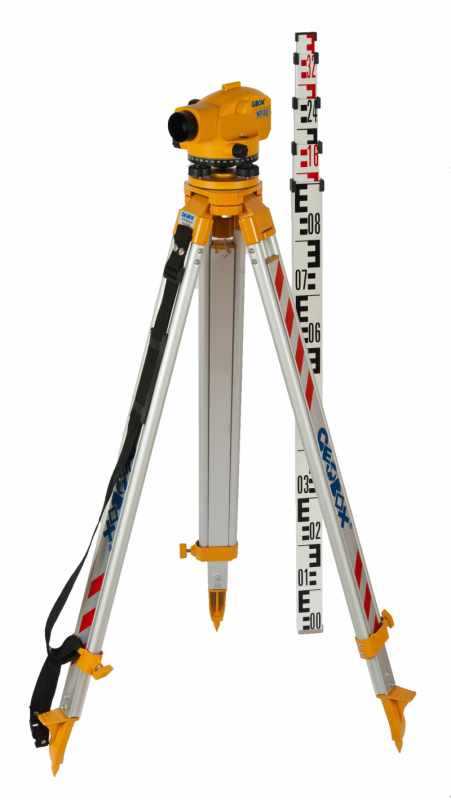

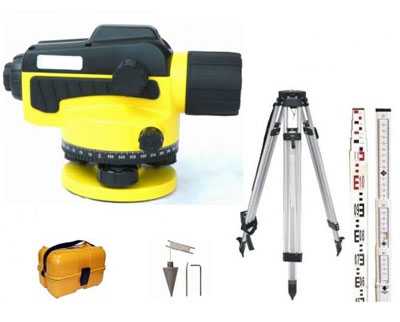

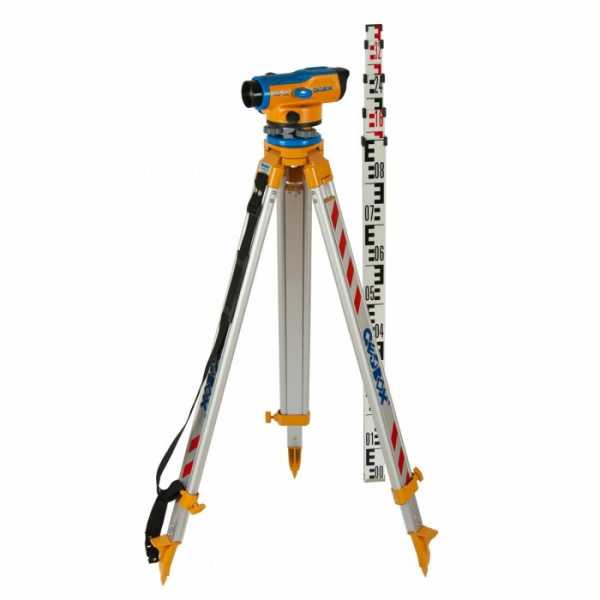

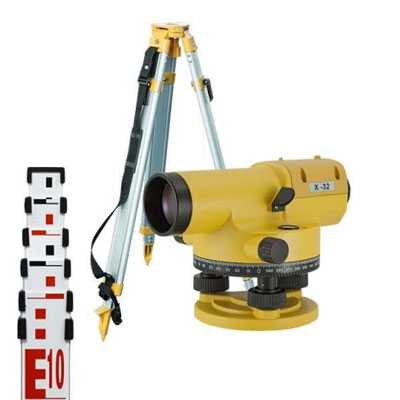

Комплект состоит из трёх предметов: измерительного инструмента, штатива, или трегера и мерной рейки. Шкала рейки двусторонняя. Деления нанесены красным и чёрным цветом, с разных сторон в сантиметрах и миллиметрах.

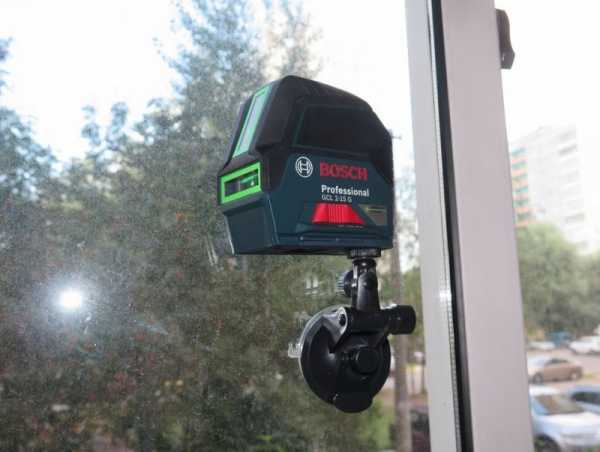

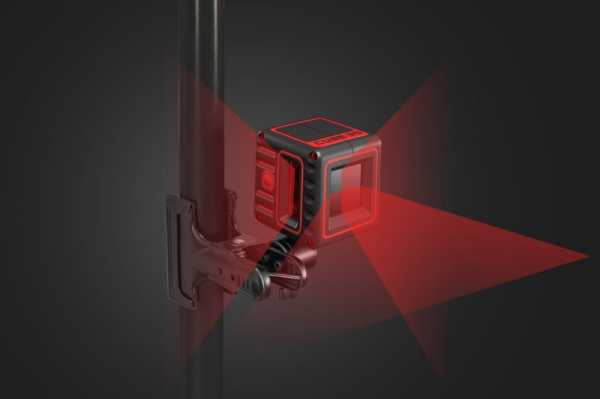

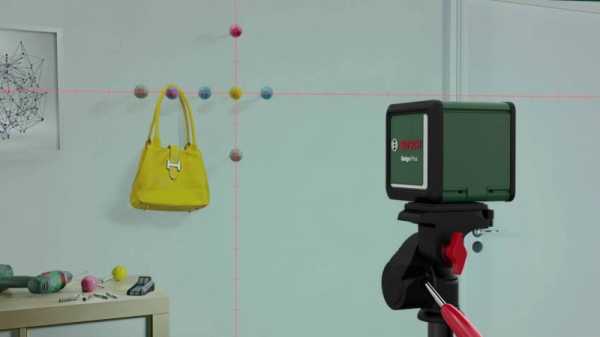

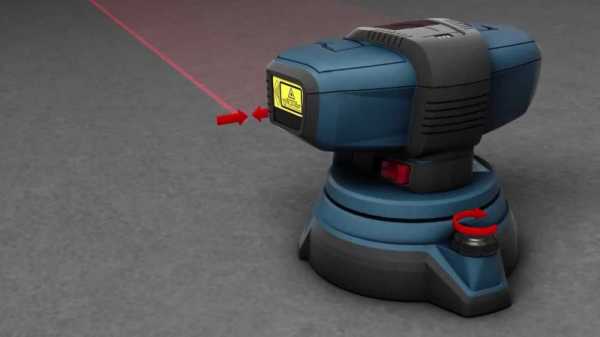

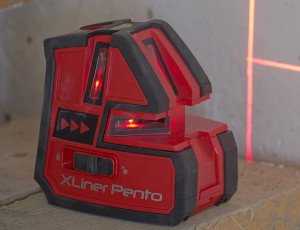

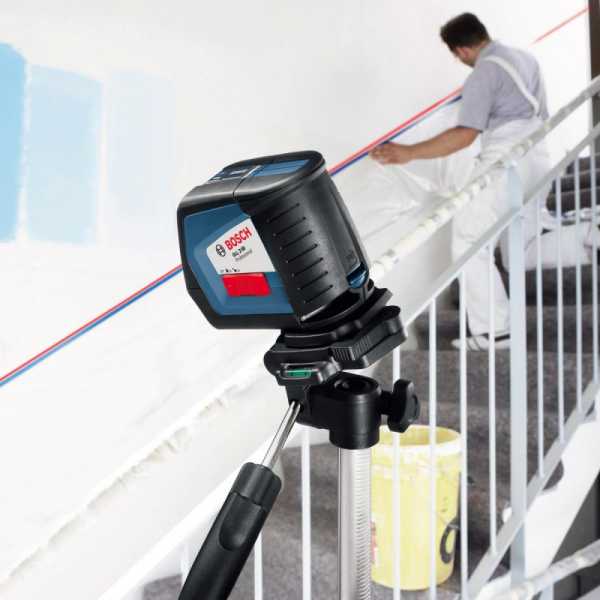

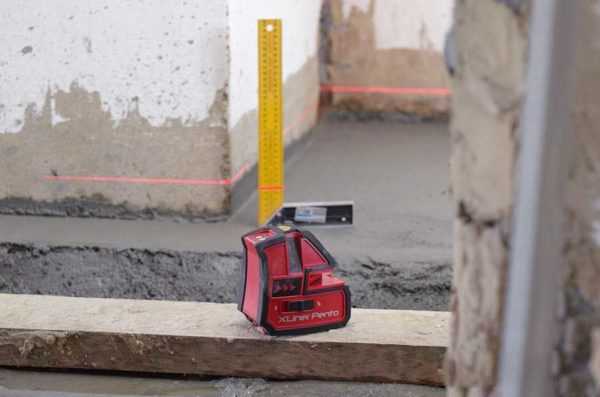

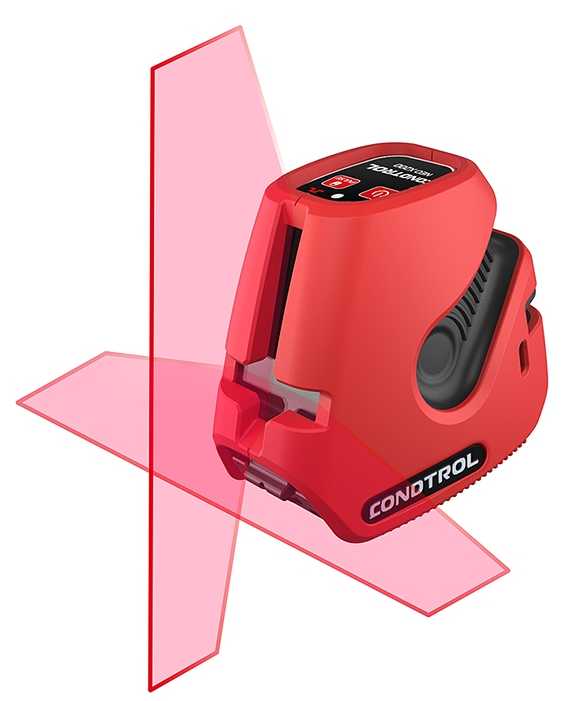

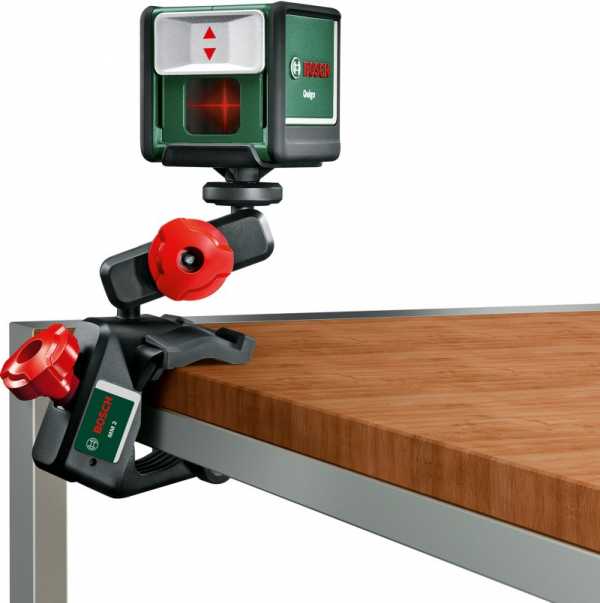

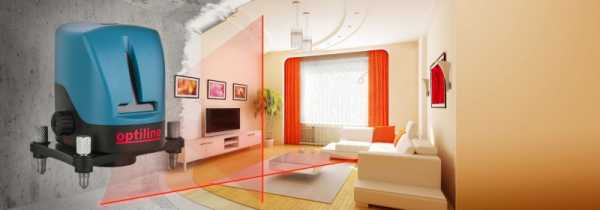

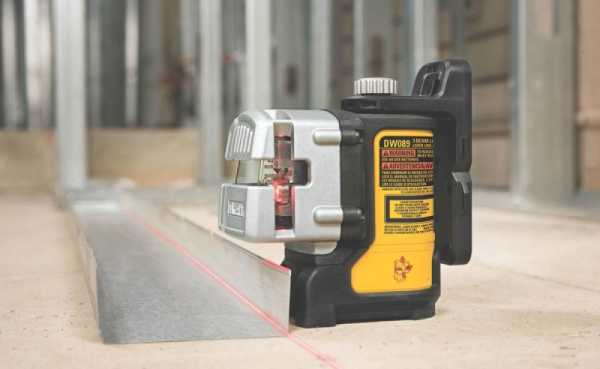

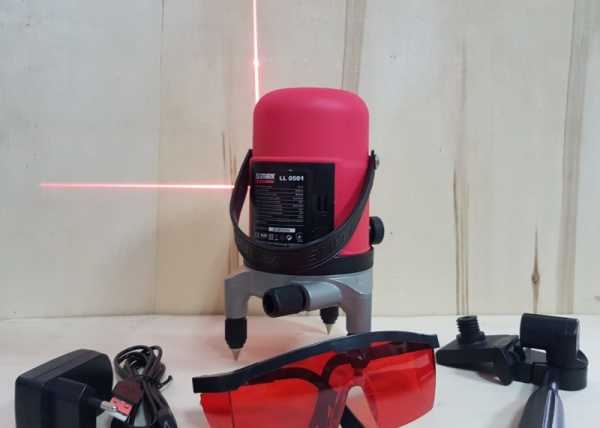

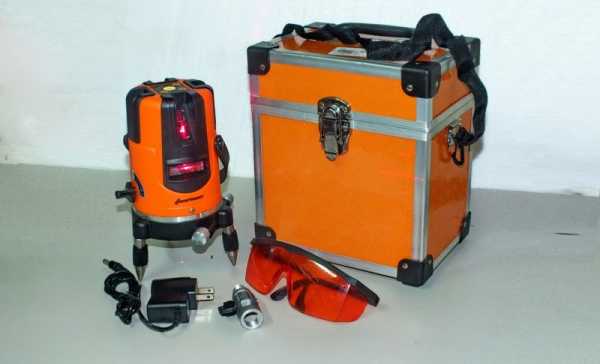

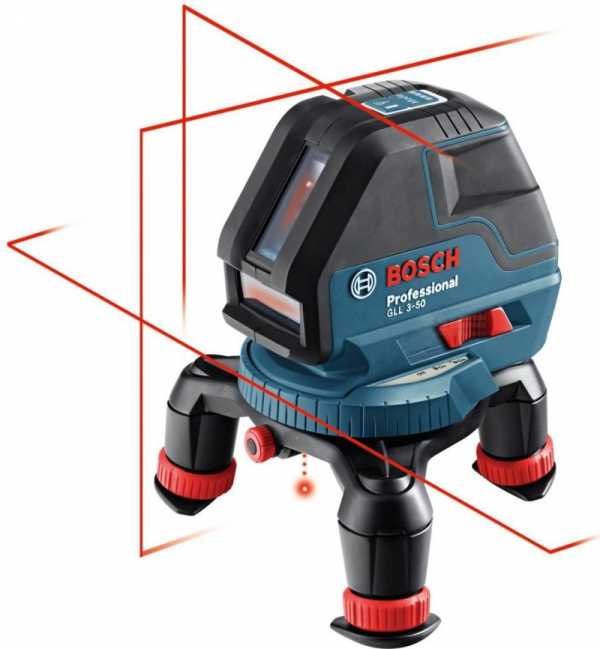

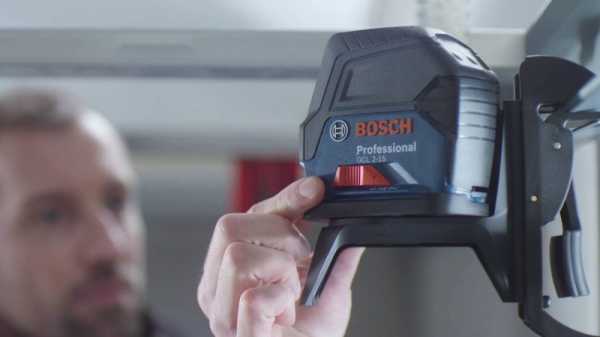

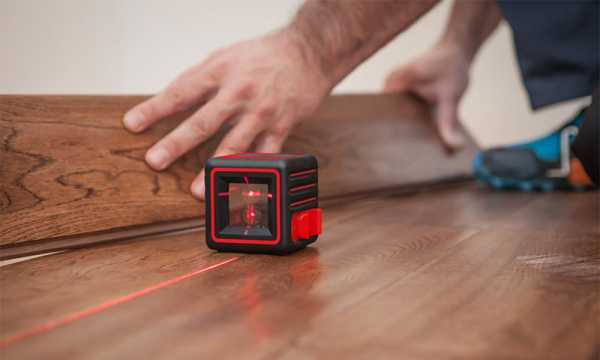

Лазерные

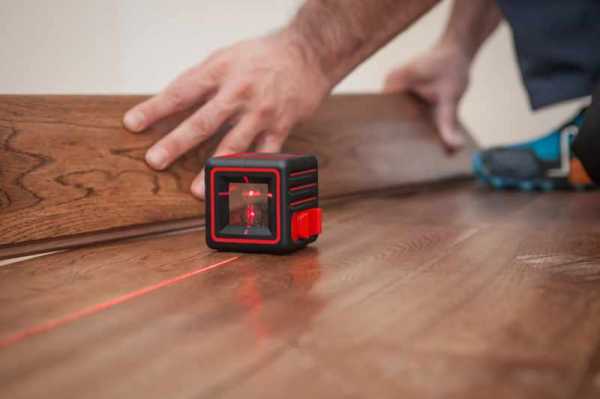

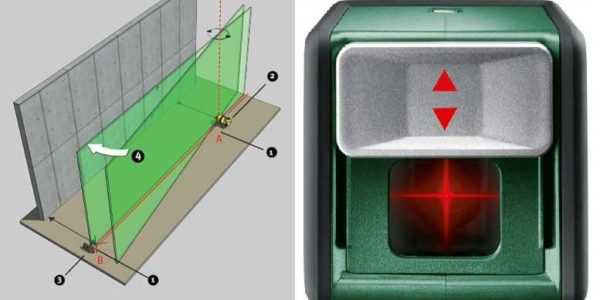

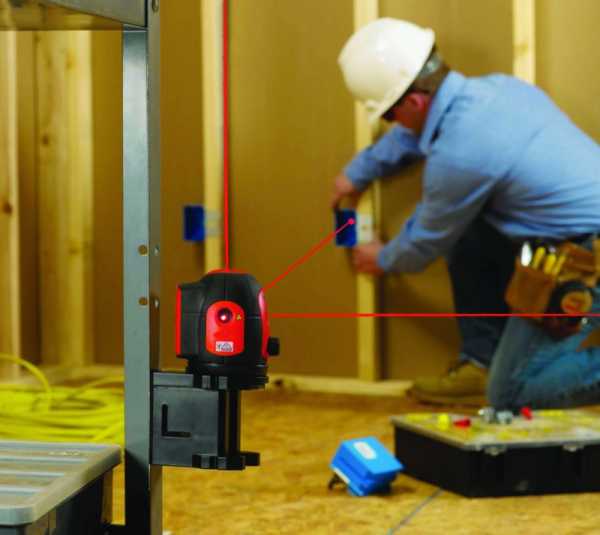

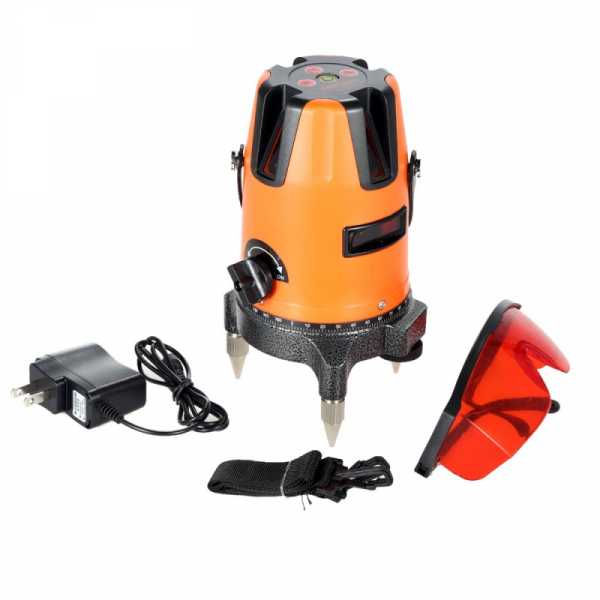

Лазерные нивелиры отличаются видимым лучом света, излучаемым светодиодом в корпусе прибора.

По принципу работы делятся на 2 категории:

  • позиционные, луч проходит через призму;
  • ротационные, в основе луча лежит линза.

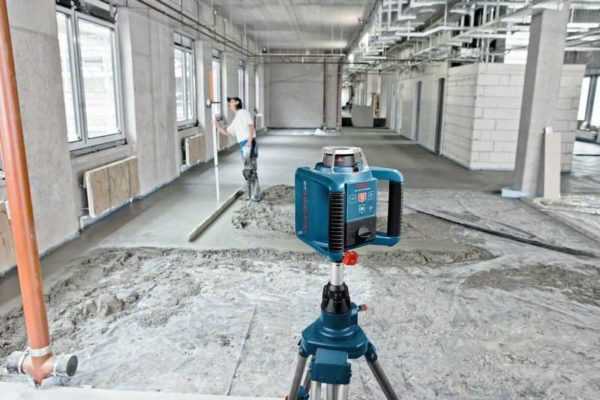

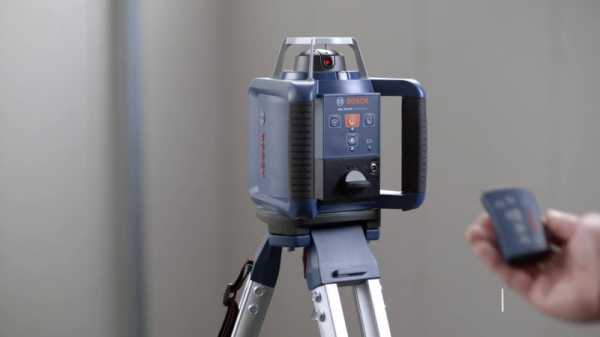

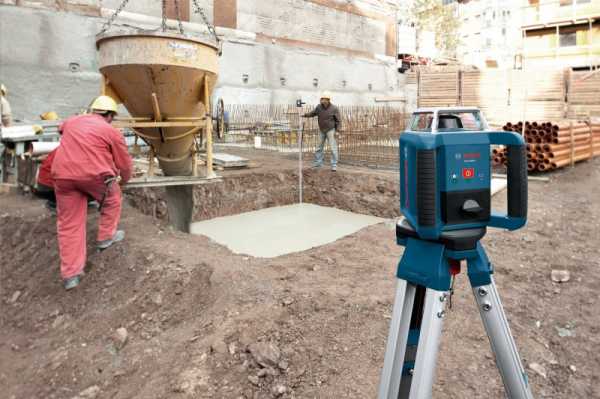

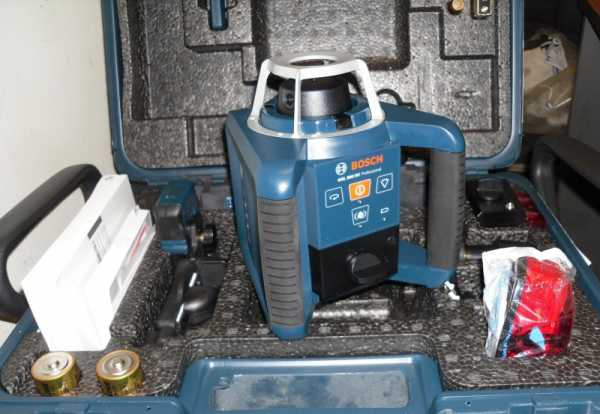

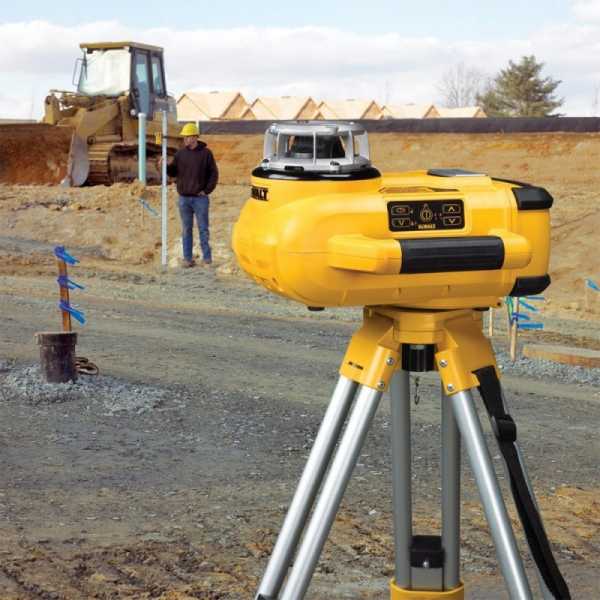

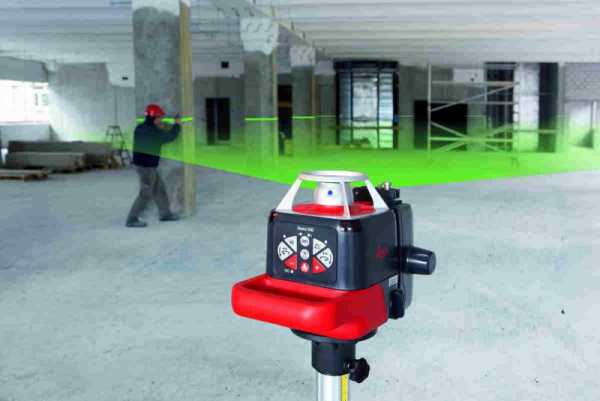

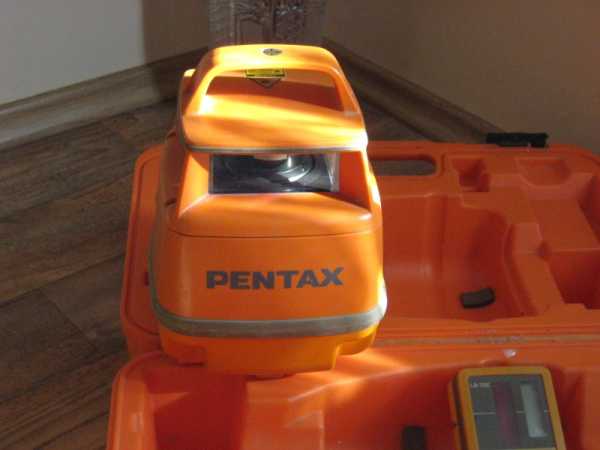

Ротационные нивелиры считаются профессиональными инструментами, имеют угол работы 360 градусов, большую дальность и расширенные функциональные возможности.

Режим самовыравнивания инструмента по горизонтали упрощает предварительную настройку.

Корпус защищён от пыли и влаги. Использование приёмника луча увеличивает дальность работы. По дальности, точности измерения различают приборы профессионального класса и бытового использования.

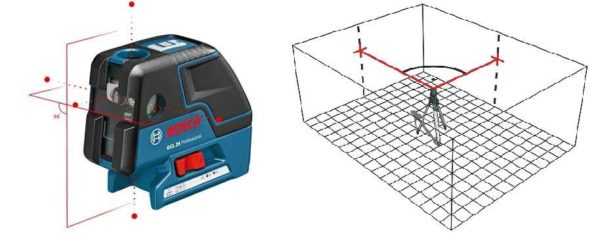

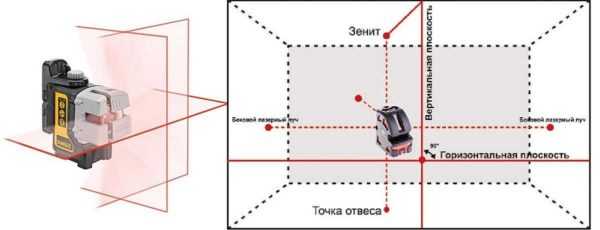

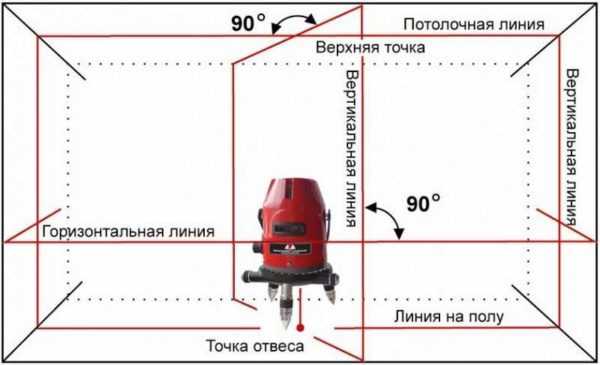

Дополнительными функциями является проецирование вертикальных и горизонтальных линий на поверхность, построения углов. Для улучшения видимости и сохранения зрения работают в защитных очках. При поддержке работы удалённого управления допустимо работать одному.

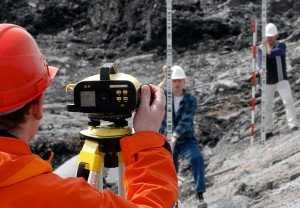

Цифровые

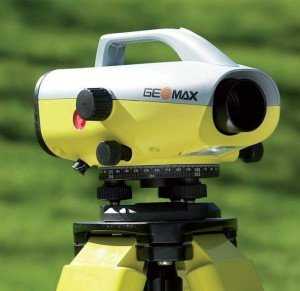

Цифровыми нивелирами называют инструменты оптико-механического или лазерного типа, отображающие, запоминающие и анализирующие информацию в цифровом виде.

Цифровые приборы имеют процессор и память, высокий класс точности, позволяют работать без напарника. Деления рейки нанесены штрихкодом для автоматического считывания прибором.

Недостатками считают высокую стоимость, чувствительность аппаратов к механическим повреждениям.

Как работать нивелиром правильно?

Существует два способа ведения работ:

  • «вперёд», при котором начальная станция будет над первой точкой. Измеряют высоту прибора, снимают отсчёт на рейке. Превышением будет разность величин;
  • «из середины». Самый распространённый способ, инструмент располагают на равном удалении от точек.

Установка штатива

Штатив располагают по центру между измеряемыми точками. Ослабив винты, ножки трегера раздвигают до удобной в работе высоты, после чего винты снова закручивают. Нивелир крепится к головке штатива. Горизонтальность головки регулируют с помощью подъёмных винтов.

Монтаж прибора

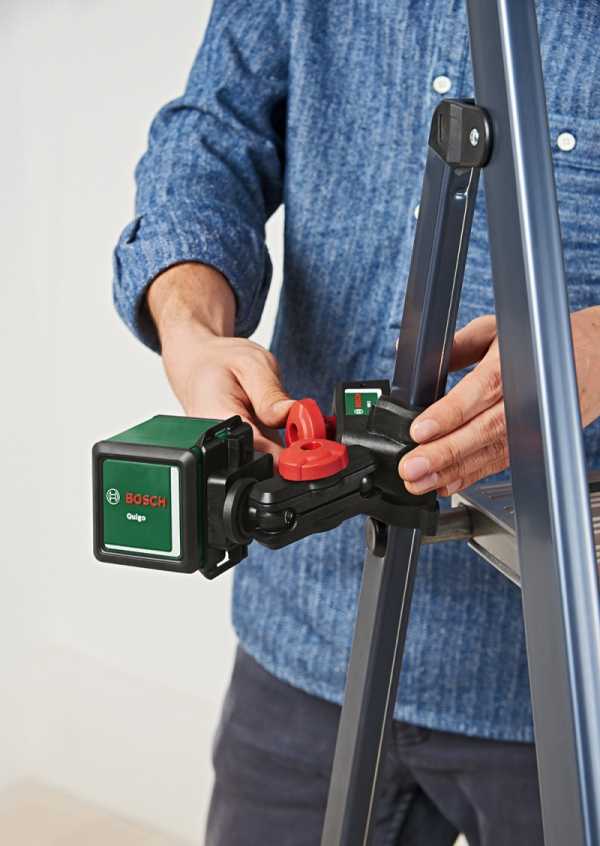

Прибор устанавливают и закрепляют с помощью крепёжного винта, расположенного на трегере. Подготовка к работе заключается в настройке оптики, приведения прибора в строго горизонтальное положение.

Фокусировка оптико-механического узла

Начинают с выравнивания инструмента по горизонтали. Для этого двумя подъёмными винтами, поворачивая их одновременно, пузырёк уровня приводят к середине. Вращением третьего подъёмного винта пузырёк подгоняют в центр уровня. Эта точка называется «нуль-пункт».

Затем переходят к фокусировке оптического оборудования. Зрительную трубу наводят на любую поверхность, вращением окулярного кольца добиваются чёткой видимости сетки. Переводят нивелир на рейку и регулировкой фокусировочного винта настраивают чёткую видимость шкалы.

Центрирование проводят при установке нивелира над точкой, работая способом «вперёд». Ослабляют закрепительный винт, подвешивают отвес.

Сдвигают инструмент по головке трегера до тех пор, пока отвес не укажет на нужную точку. Закрепительный винт затягивают.

Измеряем и фиксируем наблюдения

После установки нивелира в середине между двумя точками, подготовки, переходят к измерениям.

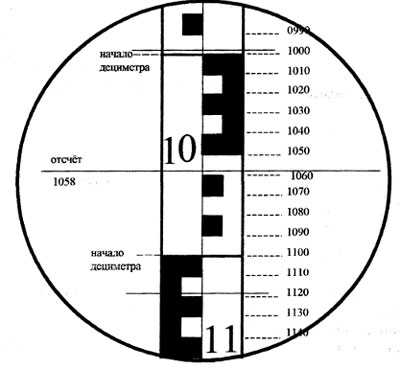

Непосредственно на точку устанавливают мерную рейку. Точное положение рейки контролируют вертикальной риской визирной сетки, подавая сигналы напарнику.

Для контроля значение снимают дважды, с обеих сторон рейки. За итоговый результат принимают средний показатель. Превышение точек определяют разностью двух значений точек.

Обратите внимание

Большее значение измерения даёт впадина, меньшее – выпуклость рельефа.

Результаты измерений записываются.

На что обращать внимание при покупке?

Выбирая нивелир, руководствуются сферой его применения, то есть смотрят, для чего он нужен в конкретной ситуации. Критерии отбора – дальность действия, точность измерения, дополнительные функции.

Для домашнего мастера при выборе лазерного нивелира достаточно следующих характеристик:

  • точность измерения ±0,3 мм/м и выше;
  • дальность с работы с приёмником 40-60 м;
  • проецирование горизонтальных, вертикальных плоскостей, прямых углов;
  • средний угол развёртки;
  • работа от аккумулятора;
  • умеренная цена.

Для домашнего использования не нужна большая дальность измерения и высокоточная оптика, а режим самонивелирования лазерного прибора не будет лишним. Зелёный луч лучше виден при искусственном освещении.

Профессиональный лазерный уровень должен отвечать более высоким требованиям:

  • точность измерения ±0,1 мм/м и выше. Большие расстояния на местности дают увеличение погрешности;
  • работа с приёмником для увеличения видимости луча, дальности работы от 300 метров;
  • высокий класс защиты от пыли и влаги;
  • устройство дистанционного управления;
  • лазерный отвес.

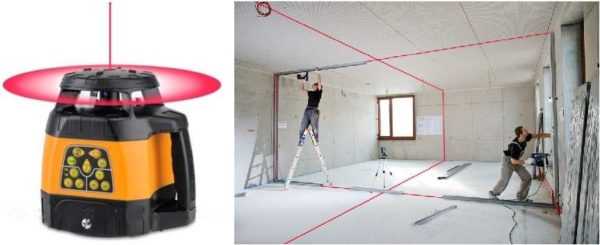

Ротационный прибор обеспечивает охват в 360 градусов. Соответственно, профессиональные приборы отличает и более высокая стоимость.

Полезные видео

Подготовка, приведение прибора в рабочее положение:

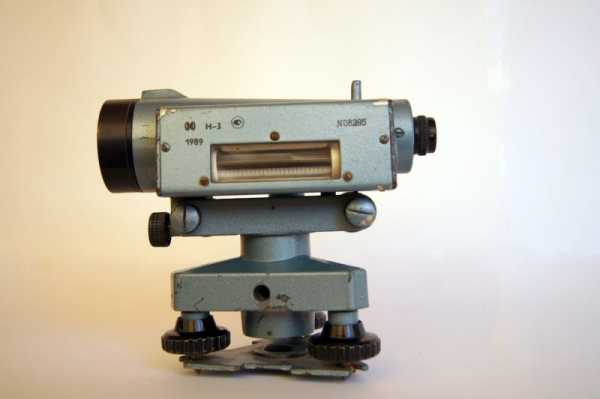

Учебное видео по устройству нивелира Н-3, принцип работы и снятие отсчетов, смотрим:


Оптический нивелир — незаменимый помощник на строительной площадке, посмотрите, как с ним работают специалисты:


Что такое нивелир, как и где используется:


Умение работать нивелиром повышает точность и качество строительных работ, экономит время и материалы. Есть вопросы или не согласны с точкой зрения автора? Высказывайтесь в комментариях.

domavlad.ru

95 фото основных видов приборов и правила их примения

Строительный нивелир необходим для того, чтобы идеально выровнять углы, определить вертикали и горизонтали. Этот инструмент имеет давнюю историю. Раньше люди использовали различные приспособления, отвесы для выравнивания поверхностей, определения углов и пр.

Со временем появились строительные уровни. Теперь одним из самых популярных и точных инструментов стал лазерный нивелир.

Краткое содержимое статьи:

Характеристики и преимущества лазерных уровней

Основа такого нивелира — лазерный излучатель. С его помощью лазерный луч проецируется на поверхности. Теперь очень легко определить, есть ли отклонение от горизонтальной или вертикальной линии.

Точность лазерного уровня составляет порядка 99%. Поэтому при использовании таких нивелиров получаются идеально выровненные поверхности, выдерживается горизонтальное и вертикальное положение стен, перегородок, перекрытий.

Выделяют следующие основные достоинства лазерного нивелира:

  • Минимальная погрешность при измерениях. Как уже было отмечено, точность измерений цифрового нивелира составляет 99% и более.
  • Яркий и тонкий лазерный луч видно издалека, отметить нужную точку не составит труда.
  • Прибор прост в использовании. С ним может работать каждый.
  • Быстрота измерений.

Для проведения измерений и определения уровня отклонения от горизонтали и вертикали достаточно одного человека. Лазер сам определит все точки, этот нивелир не нужно держать. Вы просто устанавливаете его на поверхность и он определяет все погрешности и отклонения.

Виды лазерных нивелиров

Производители лазерных нивелиров выпускают несколько разновидностей этих измерительных приборов.

Ротационные нивелиры. У измерителей такого типа присутствует вращающаяся головка с двумя лазерами. В результате вращения проецирование луча осуществляется сразу на 360°.

Точечные лазерные нивелиры. Основная особенность этого прибора — проекция луча на поверхность в виде точек.

Линейные нивелиры. Этот тип лазерных уровней — самый популярный. Именно линейных нивелиров продается больше всего.

Принцип действия — на поверхность проецируется линия. С помощью этого нивелира удобно выравнивать и вешать планки, карнизы и пр.

Комбинированные нивелиры. Измерительные приборы такого типа проецируют до 5 линий различного направления: наклонные, отвесные, линии, направленные вверх, вправо, влево, вниз от заданной точки.


Построители плоскостей. С их помощью определяют перепады высот, проектируют линии не только по вертикали и горизонтали, но и по диагонали. Также построитель плоскостей способен установить точки надира и зенита.

Как выбрать лазерный нивелир?

Сначала изучите характеристики нивелира. Вы должны сначала определиться, какой тип прибора вам необходим, а потом уже изучать конкретные характеристики той или иной модели.

Уточните, какую погрешность имеет лазерный нивелир. Чем меньше погрешность, тем лучше. Последние модели нивелиров имеют погрешность всего в полмиллиметра на 10 метров. Ротационные измерители уровня считаются самыми точными.

Дальность действия. Эту информацию пишут в инструкции к прибору, ее же можно найти на сайтах производителя или магазина строительного инструмента.

Когда вы изучаете характеристики ротационного устройства, обратите внимание на то, указан радиус или диаметр рабочей зоны измерителя. Замечено, что известные бренды даже занижают показатели размера дальности действия нивелира. И это лучше, чем завышенные цифры.

Характеристики лазерного луча. Это класс, длина волны, мощность. Эта информация содержится в паспорте на изделие. Наиболее распространены лазерные нивелиры с красным лучом длиной волны 635 Нм. Выпускают нивелиры с лазерным лучом зеленого цвета. Его длина равняется 532 Нм.

Самовыравнивание. Лучше купить нивелир, в котором предельный угол равен 5°. Обратите внимание и на время настройки компенсатора. Чем этот показатель меньше, тем лучше.

Отлично, если в нивелире присутствует отключение самовыравнивания. Оно нужно, если работаете на склоне или прибор необходимо передвигать.


Источник питания. Как пользоваться нивелиром, если мощности его питания хватает на небольшой промежуток времени. Модели лазерных нивелиров попроще могут работать на пальчиковых батарейках. Ротационным нивелиром батареек недостаточно. Они на аккумуляторах.

Более дорогие модели линейных и комбинированных лазерных нивелиров тоже используют аккумуляторный источник питания. Обратите внимание на емкость аккумулятора и время его подзаряда.

Температура, при которой может храниться и работать прибор. Чем больше температурный диапазон для использования лазерного нивелира, тем он универсальный. Нивелиры проверенных производителей нормально работают и при -20°С до +50°С.

Показатель защиты корпуса от внешних воздействий. IP54 — такая маркировка говорит о том, что нивелир можно эксплуатировать в условиях пыльного помещения или на открытом воздухе, где тоже пыльно. Чтобы уберечь прибор от повреждений при падении, используют демпферные накладки.

Комплектация лазерного нивелира. Обратите внимание на комплект дополнительных аксессуаров, продающихся с нивелиром.

Нужны ли вам все эти вещи? Если да, то выбирайте комплект из большого количества дополнений и устройств. Это могут быть штатив, пульт дистанционного управления, аккумуляторы, очки для более четкого видения лазерного луча и пр.

Компания — производитель. Наиболее известные бренды — это Bosch, Condtrol, Matrix, Карго. Бош — очень качественные нивелиры, но стоят дорого. Сейчас можно нарваться на подделку под известный бренд, поэтому нужно быть внимательным втройне при выборе нивелира.

Перед тем, как пойти купить лазерный уровень, посмотрите фото нивелира в интернете, изучите его характеристики и отзывы о нем. Только после тщательного изучения характеристик и возможностей прибора можно делать выбор в пользу той или иной модели.

Фото нивелира


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Работа с нивелиром – выбираем нужную модель, учимся использовать + видео

Работа с нивелиром – удел геодезиста, такой инструмент позволяет произвести нивелирование, то есть определить разность между точками на поверхности земли относительно нулевой отметки, другими словами – превышения на поверхности.

Принцип работы нивелира, устройство и классификация

Устройство всех нивелиров практически идентично, все они содержат корпус, мушку, уровень, наводящий винт, упругую пластинку, подъемные винты, подставку, элевационный винт, опорную площадку, винт кремальеры, окуляр и зрительную трубу. Назначение нивелира определяется его видом, которых существует немало, и каждый имеет какие-либо особенности, которые мы постараемся обсудить ниже. Какие же можно выделить модели? Есть тригонометрические, геометрические, гидростатические, барометрические, радиолокационные, оптические и лазерные варианты.

Современные нивелиры могут подразделяться также на отдельные классы по точности: точные, высокоточные и технические. Высокоточные приборы оснащены дополнительно микрометренными пластинками или съемными насадками. Это позволяет брать отсчеты по штриховой рейке. Если нужно выполнить более точные замеры, тогда лучше воспользоваться в работе шашечными рейками. Большим спросом в последнее время пользуются цифровые нивелиры. Для того чтобы работать с ними, нужна специальная штрихкодовая рейка, только с ней получается взять отсчет автоматически.

Такие нивелиры имеют дополнительное запоминающее устройство, именно оно позволяет сохранить все результаты после проведенных наблюдений.

Часто некоторые люди путают такие понятия, как лазерные нивелиры и построители плоскостей. Последнее приспособление – это не измерительный прибор, то есть он не является нивелиром, однако если в работе с ним добавить измерительную нивелирную рейку и установить все на должном уровне, то показания можно снять, как и при помощи нивелира. Это хорошо, если не нужна высокая точность, в других же случаях нужно воспользоваться тем инструментом, который предназначен как раз для замеров.

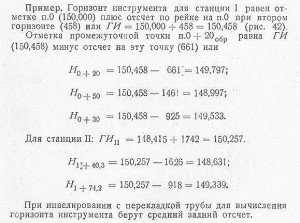

Работа с нивелиром математического типа

Принцип работы нивелира тригонометрического типа основывается на измерениях наклона визирных линий с каждой точки. При работе с данным инструментом определяются превышения между точками, а также важно измерить при расчете и вертикальные углы. При тригонометрическом нивелировании определяются с одной станции почти любые возвышения между точками, которые имеют хорошую видимость. Точность расчета может ограничиваться только влиянием оптических преломлений и уклонений на отвесных линиях, особенно если это горные местности.

Определять превышения нужно по измеренным углам, которые вышли между линиями, полученным с помощью теодолита визированием двух точек, разницу между которыми и ищут. Работа с геометрическим нивелиром производится не только с самим прибором, но и с рейками. При работе таким приспособлением получают результаты измерений за счет разности между красными и черными отметками, значения которых берутся с рейки, расположенной горизонтально.

Это самый простой метод, расчет можно легко произвести, находясь в одной точке и при условии, что превышение будет не больше длины самой рейки. Измерять поверхность таким нивелиром в горной местности не получится, расчет не будет точным и эффективным. Превышение таким инструментом определяется визированием горизонтальных лучей (совмещением линий на шкале инструмента и на горизонте или предмете, по которому ведется замер), а вычисление производится за счет разности высот, указанных рейкой. Точность такого нивелирования составляет от 1 до 2 мм (если это технический расчет) и до 0,1 мм (для измерений 1 класса).

Назначение нивелира – как работают простые законы физики?

А вот для чего нужен нивелир гидростатического типа? Принцип работы таких приборов основан на свойстве жидкостей в сосудах всегда задерживаться на одном уровне. Положение не должно меняться от высоты точек, где бы ни были установлены сосуды. Это один из самых эффективных методов, а расчеты при таком нивелировании самые точные, и можно определить разность высоты между точками, даже если отсутствует взаимная видимость, именно в таких местах не могут работать описанные выше модели. Единственный недостаток таких измерений – разность высоты ограничивается длиной самой большой из всех трубок, которые соединены при помощи шлангов.

Барометрический нивелир выдает принцип работы в своем названии, все выполняется барометром, имеющимся в данном инструменте. Расчет ведется по данным значений из атмосферного давления с использованием специальной барометрической формулы. А принцип работы радиолокационных нивелиров основывается не только на измерениях радиовысотомеров, а также и на измерениях эхолотов. Они устанавливаются на воздушные и водные суды. Профиль измерений вычерчивается по проходимым путям.

Для чего нужен нивелир лазерный и оптический?

Оптические нивелиры относятся к самым точным. На сегодняшний день это наиболее востребованные приборы. Их предназначение – производить расчеты, где требуется техническая точность, геометрическое фиксирование результатов. Система оптических нивелиров заполнена азотом, это помогает предотвращать образование конденсатов. Также в них установлены призмы, чтобы улучшить видимость «пузырьков» на круглом уровне. Для того чтобы обеспечить прибор быстрой предварительной наводкой на поставленную цель, в прибор встроен диоптрический визир.

Нивелир защищен от повреждений за счет прочного металлического корпуса. Прибор такого типа удачно подойдет не только для плоских, но и для куполообразных штативов. Лазерные нивелиры необходимы для работ не только внутри помещений, но и снаружи, при строительстве и ремонтных работах. Особенность таких приборов заключается в образовании видимых лазерных поверхностей. Точность измерений приборов такого типа увеличивается за счет использований лазерных приемников.

Это один из нивелиров, который идеально подходит для измерений точек на одинаковых высотах. Если прибор оснастить призмой и приспособлениями для креплений, то его вполне можно использовать не только для кругового нивелирования бордюров, но также для облицовывания стен или подвесных покрытий для потолков. Такое оснащение есть у современного лазерного нивелира Stabila. Поворотная призма позволяет свободно поворачивать инструмент и измерять точки поверхности в круговом направлении.

Как работать с нивелиром – сложно ли быть геодезистом?

Обсудив модельный ряд, хочется узнать, как работать с нивелиром. Мы постараемся представить несложную схему действия. Сначала прибор устанавливается на ровной поверхности между связующими основными точками, и при помощи подъемных винтов на подставке устанавливается пузырек уровня на середине. Перед тем снять показания каждой точки, обратите внимание, чтобы пузырек был по центру, для корректировки надо воспользоваться элевационными винтами. Теперь установите рейку на заднюю точку и снимите показания с одной черной стороны.

Затем установите рейку на переднюю точку и зафиксируйте показания с другой черной стороны, потом рейка переворачивается, и снимаются показания красной отметки с передней стороны. И также снимаются показания красной отметки с задней стороны. Далее нужно по специальным формулам вычислить превышения, то есть рассчитать красные и черные точки. Для того чтобы результат был более точным, необходимо взять показания с промежуточной точки и повторить расчеты. В конце нивелирования производится вычисление горизонта инструмента, то есть надо рассчитать высоту визирного луча. Этот расчет тоже ведется по специальной формуле.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Нивелир лазерный, оптический: устройство, поверка

Нивелир применяется при работе каждого геодезиста. Устройство позволяет измерить перепад высоты, расположенных на местности точек. По функциональности инструмент напоминает строительный уровень, однако имеет ряд преимуществ, используется для более точных расчетов. Нивелир применяется различными сферами деятельности, геодезической разведкой, на открытой площади, при строительстве сложных помещений.

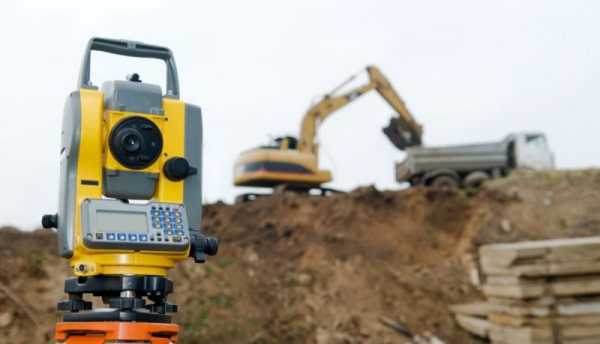

Нивелир для геодезических работ
Нивелир в строительстве

Что такое нивелир?

Применяется нивелир при измерении горизонтальной или вертикальной поверхности. Геологической разведкой измеряется условно заданная плоскость, на которой происходит определение условно заданных точек.

Перед использованием, важно знать, что такое нивелир, определить предназначение можно по следующим параметрам:

  • Трубная конструкция ригельного типа используется в строительстве, небольших объектах измерения.
  • Установки с компенсационным механизмом уровня наклона.
Лазерный нивелир

В строительстве все более набирает популярность лазерный нивелир. Применяется во всех направлениях, от заливки бетона до необходимости ровного вывешивания полок.

Составляющие конструкции лазерный излучатель, с помощью него луч находит центр, позиционируется на плоскости.

Для чего нужен нивелир

Спектр действий, проводимых нивелиром, очень высок. Устройство различается по конструкции и параметрам, для геодезических работ применяются оптические модификации приборов. В строительстве, при монтажных работах широкое распространение получили лазерные модификации измерительных приборов. Функционал не требует последующих расчетов и разметки территории, конструкцией может пользоваться даже непрофессионал.

Основное назначение нивелира:

  • Разметка строительной площадки для возведения фундамента проектируемого объекта.
  • Любые измерения на территориях, где планируется высадка деревьев или цветов, а также монтаж заборов, пристроек и теплиц.
  • Площадки и тротуары могут быть расчерчены на территории нескольких десятков метров вперед, что позволяет подсчитать расходы материала.
  • Производятся землеустроительные мероприятия.

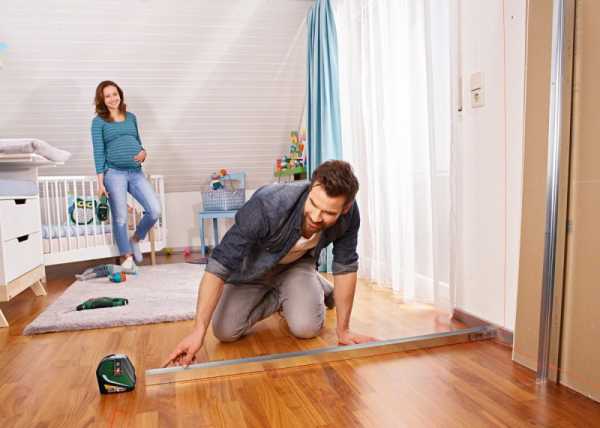

Процесс разметки пола в строительстве

Модификация строительного нивелира применяется при крупном ремонте или возведении здания. Для чего нужен нивелир – сокращение времени на разметку, а также поиск неровностей. Строительные разновидности применяются:

  • когда прокладываются магистрали коммуникаций, это могут быть трубы, канализация, электропроводка и прочее;
  • горизонтальный пол, ровные стены, перегородки необходимы при любом качественном ремонте, нивелир помогает вычислить параметры;
  • производится монтаж плинтусов, натяжных, подвесных конструкций на полотке здания;
  • монтаж мебели встроенного типа, установка рам, дверей в помещениях.

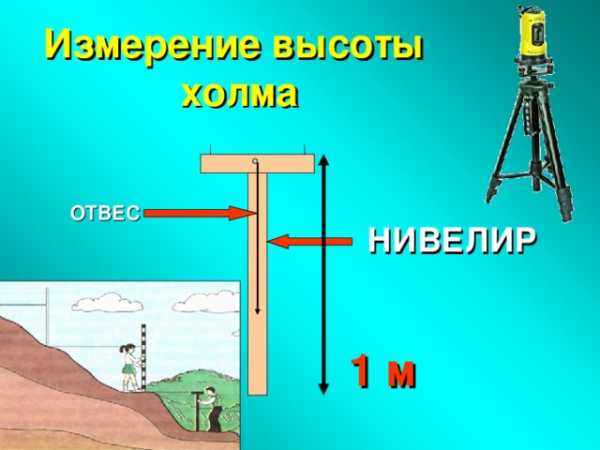

Процесс измерения высоты холма

Время на отделочные, монтажные работы значительно сокращается с использованием цифрового устройства.

Существуют модификации, которые могут сохранять информацию на различных носителях, они легки в эксплуатации и установке, устойчивы к внешним факторам.

Виды нивелиров

Основные различия механизмов классом точности, принципом работы. Существую различные виды нивелиров, которые служат для разметки местности, монтажных, а также при строительных работах.

Разновидности нивелиров

  1. Геометрические приборы построены процессом излучения визирующего луча, произведенного в горизонтальном положении, что дает возможность измерить разницу между точками на местности. Разметка, местоположение точек указывается специализированными рейками, геометрическое нивелирование может быть использовано простым и сложным способами. Сложные работы подразумевают последовательно заменяемые точки при использовании прибора.
  2. Оптико – механические геодезические нивелиры определяют параметры точек с помощью света, совокупностью с заранее расставленными контрольными приборами. Оснащен прибор оптической трубой, расчет параметров производится визуально, что требует определённой подготовки.
  3. Теодолитные или тригонометрические механизмы работают за счёт наклонного луча, позволяют вычислить превышения между метками плоскости. Расчет параметров производится по специальной формуле, данные метод считается не точным при пересеченных местностях, на большом расстоянии.
  4. Гидростатические приборы работают за счёт нескольких сосудов с жидкостью, соединённых парой. Процесс измерения происходит наполненными трубками с жидкостью, соединенными между собой шлангом или трубой. При отклонении по высоте количество вещества в сосуде одной из емкостей будет больше. Метод определения высотных разниц достаточно точный, но ограничен длинной шланга или трубы.
  5. Цифровые приборы модификация лазерного типа, которая имеет повышенный функционал. Основываясь на данных излучателя, процессор обрабатывает информацию, выводит в цифровом виде. Показания возможно сохранить, скинуть на внешний носитель.
  6. Лазерные приборы считаются высокоточными, способны проецировать луч к различным поверхностям. Различные модификации позволяют работать с плоскостями при тяжелых условиях.
Оптический прибор

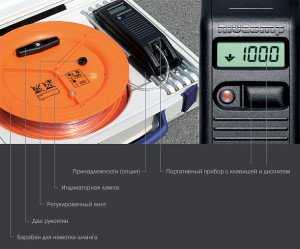

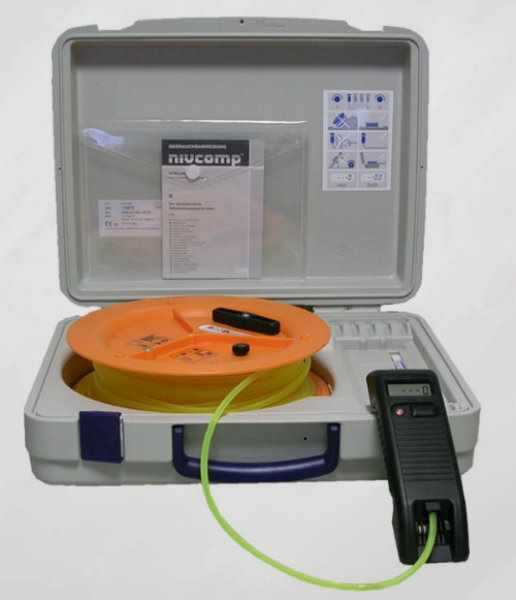

Гидростатический нивелир
Цифровой вариант

Некоторые виды измерений проводятся с помощью эхолотов, барометров, стереоскопов. Данные приборы требуют особых навыков при эксплуатации, точных расчетов. Строительный нивелир получил широкое распространение в виде цифрового устройства, цена высока, но предоставляется возможность производить измерение самостоятельно.

Классы точности нивелиров

Классификация по точности подразумевает использование на определенных местах работы. Существует три основные категории:

  • Технические устройства, допустимая квадратичная ошибка которых варьируется от 2 до 10 мм на 1 км двойного хода луча. Данные приборы используются для определения высотных параметров рельефа, привязки к определенным точностям.
  • Высокоточные, квадратичная ошибка на 1 км хода допустима в пределах от 0,2 до 0,5 мм. Применяются в строительных работах, небольших помещениях. Результат наиболее точен по сравнению с техническими конструкциями.

Нивелиры применяются во всех отраслях, где важно идеальная поверхность по каждой из плоскостей. Оборудование позволяет установить необходимый уровень наклона к сооружению или предмету.

Достоинства современных нивелиров

Человечество освоило измерительный инструмент во времена Древнего Египта, принцип действия с тех пор практически не изменился. Современные приборы отличаются повышенной точностью, различными характеристиками, что позволяет использовать их при строительстве различных объектов. Различная функциональность позволяет подобрать аппарат по параметрам, необходимым к использованию. Основные требования при подборе инструмента:

  • устойчивость к воздействию внешних факторов;
  • сохранение информации внешними носителями позволит проводить действия без задержек при перемещении компонентов;
  • эргономичная конструкция, малый вес;
  • наименьшая цена по отношению к требуемым показателям, простые эксплуатационные качества.

Правильно подобранный инструмент позволит грамотно разметить площадь для возведения и монтажа требуемых конструкций.

Оптические нивелиры в чем их преимущество

Призменные или оптические модификации применяются к разметке территории, считаются наиболее популярными устройствами. Конструкция состоит из основания оптического устройства и подставки.

Замеры производятся ручным способом, существует возможность регулировать параметры:

  • фокус окуляра;
  • регулировка положения зрительной трубы;
  • фиксирование положения;
  • выравнивание положения по отношению к плоскости.

Использование оптического прибора не представляет труда, однако замеры производятся подготовленным оператором. Действия производится несколькими операторами, один из которых производит фиксирование рейки с делениями каждые 1 см, второй производит непосредственные замеры, заносит сведения в журнал.

Измерение оптическим нивелиром

Оптические конструкции разделены несколькими классами, которые определены нивелирной сетью РФ:

  1. К первой категории относятся приборы с наименьшей погрешностью. Эффект реализован результатом прямого и обратного отображения к встроенной зрительной трубе. Использование происходит при геодезических работах, где необходимы точные замеры, расчет показателей.
  2. Погрешность устройств категории второго класса находится на необходимом уроне, по стандартам ГОСТ. Конструкция включает встроенный компенсатор и прямое отображение. Нивелиры с такими характеристиками не используются замерами на дальние расстояния.
  3. Технические подходят к третьему классу, имеют один из измерительных приборов. Инструмент используется вдали от электросети, не повредив к окружающим условиям.

Лазерные нивелиры следующая ступень развития техники

Нивелирные механизмы получили широкое распространение при строительных работах, благодаря лазерному устройству. Проецирование производится излучателем, который является составляющей частью конструкции. Полностью освоенная функциональность прибора позволит в кротчайшие сроки выполнять поставленные задачи.

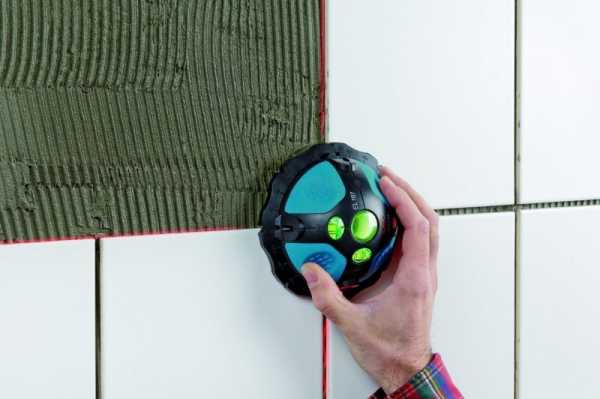

Использование портативного лазерного нивелира

Лазерные приборы подразделяются несколькими категориями, в зависимости от типа действий:

  1. Ротационный аппарат, оборудованный вращающейся головкой. Верхняя часть крутится со скоростью 600 об/мин, два лазера позволяют спроецировать луч на 360 градусов по всей оси. Скорость меняется для достижения лучшего отображения на поверхности. Данное устройство распространено в использовании при монтаже окон, дверей и отделки помещений.
  2. Точечные конструкции применяются при отделке потолка или стен. Проецирование во всех точках плоскости позволяет работать во всех категориях помещений.
  3. Линейные модификации работают путем построения линии, в дальнейшем по которой производится разметка и монтаж предметов.
  4. Комбинированные типы позволяют производить несколько вариаций линий. Цена установлена выше конкурентов, однако возможно проецировать наклонную, отвесную и линии в различные стороны. Работа лазера может быть выбрана в зависимости от необходимого режима, точечно или линейно.
  5. Профессиональные геодезисты используют построители плоскостей. Дорогое устройство применяется для проектирования точек зенита, надира поверхности, определения разницы в высоте предметов.

Строительные нивелиры используются при отображении перпендикулярных линий, применяются с укладкой паркета, поклейкой обоев и т.д.

На что обращать внимание при покупке нивелира

Технические характеристики будущего устройства для измерения подбираются в соответствие с показателями дальности и точности, необходимыми при работах. Бытовые устройства, применяемые при ремонте помещений могут иметь дальность до 40 метров, чего достаточно для построения точных линий по периметру. Лазерные конструкции могут быть также использоваться перед заливкой фундамента, использование некоторых аксессуаров дает возможно увеличивать дальность до 600 метров.

Необходимо обратить внимание на длину волны и качество луча. Погрешность является важнейшей характеристикой, при действии устройства она не должна превышать более 1 мм. В домашних условиях параметр важен, т.к. при любых работах комплект используется на небольшие расстояния. Важно помнить, что цена напрямую зависит от показателей дальности и точности продукта.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как выбрать лазерный уровень (нивелир): виды, функции, цены

Во время стройки или ремонта постоянно приходится отмечать какие-то линии, которые должны располагаться на одной высоте, быть горизонтальными, вертикальными, иметь определенный угол наклона. Все это можно сделать при помощи водяного и пузырькового уровня, но отнимают эти действия много времени и сил. Намного проще подобные операции проводить с лазерным уровнем или, как говорят, лазерным нивелиром, построителем плоскостей и линий. О том, как выбрать лазерный уровень и будем говорить дальше.

Виды лазерных нивелиров

Содержание статьи

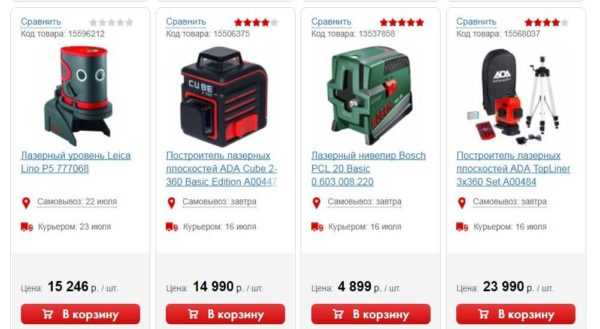

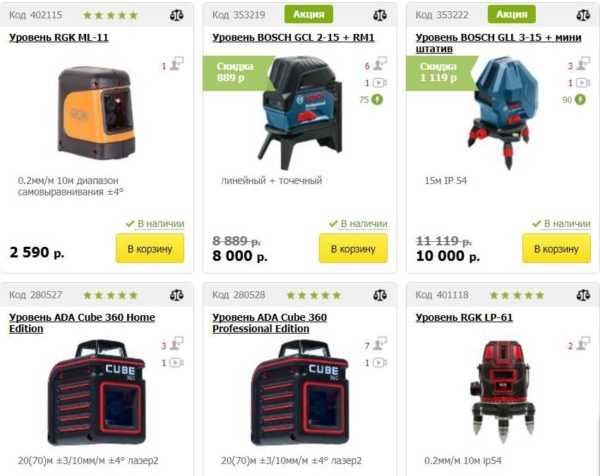

Если взглянуть на цены на эти измерительные инструменты, то увидите очень большой разбег — от 20-30$ до 850$. Как понимаете, все не просто так. Инструмент с разными возможностями и точностью не может стоить одинаково.

С таким прибором многие работы становятся проще и требуют меньше времени

Чтобы выбрать лазерный уровень, в первую очередь надо определиться с типом работ, для которых он понадобиться. Под эти работы и подбирать лазерный нивелир. Бывают они следующих видов:

  • Точечные (построители осей). Отображают обычно три-пять точек в разных плоскостях. Ни линий, ни плоскостей, они не строят. Можно будет увидеть только точки, зато на большом расстоянии (чтобы было понятнее, можно сравнить принцип их с лазерными указками). Используются на больших площадках для переноса отметок. Пригодится в ремонте для разметки линий поклейки обоев, разметки под крепеж для картин, полочек и т.п. В более серьезных операциях этот тип инструмента не используется.

    Самые простые лазерные уровни дают только точки в одной или нескольких плоскостях

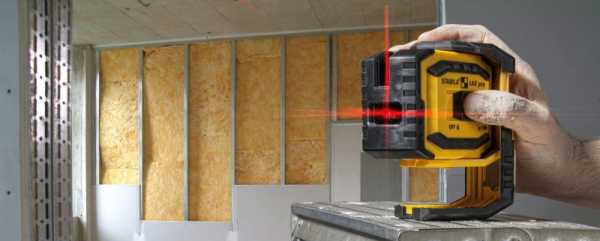

  • Кросслайнеры, построители линий, линейные нивелиры. Иногда называются построителями плоскостей, так как по сути, формируют плоскость определенного размера (зависит от угла развертки). При работе с таким лазерным нивелиром, на любой плоскости, которая попадает в зону действия лазера отображается прямая. Это и используется в строительных и отделочных работах. Дальность действия — обычно до 20 метров, при необходимости ее можно увеличить (если есть режим работы с приемником). Для ремонта и внутренней отделки помещений удобно, если прибор может формировать линии вертикальные, горизонтальные, давать «крест» на полу и на потолке. Из-за особенностей развертки лучей, линия отображается только на части помещения, в которую направлен прибор. Например, на одну стену и часть потолка/пола. Чтобы получить отметки на другой стене, прибор надо развернуть.

    Линейный лазерный нивелир дает одну или несколько плоскостей с определенным углом развертки

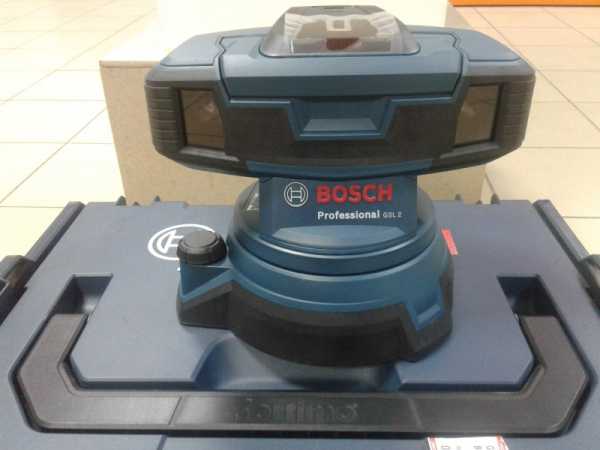

  • Ротационные построители плоскостей. Функции имеют те же, что и кросслайнеры, только плоскости разворачивают на 360°. Для этого используется сложная система, что отражается на цене.  Инструменты этого типа оправдать могут только профессионалы (цены на этот тип лазерных нивелиров стартуют от 400$). Для домашнего использования они ни к чему.

    Ротационные лазерные уровни разворачивают плоскость на 360°

Теперь выбрать лазерный уровень проще, вы уже знаете, какого типа инструмент вам нужен. Для большинства — это построитель линий/плоскостей.

Основные технические параметры

Чтобы выбрать лазерный нивелир, необходимо ориентироваться в характеристиках прибора, знать возможные минимальные и максимальные значения хотя-бы основных характеристик, которые будут определять его возможности и операции, при которых он может использоваться. Есть несколько характеристик, которые присущи всем лазерных нивелирам. Это ключевые параметры, которые определяют возможности их использования.

Чтобы выбрать лазерный уровень, надо знать основные технические характеристики

Количество лучей

Самые простые модели могут выдавать один-два луча. Для некоторых работ этого достаточно — для большинства отделочных работ, разметки стен или потолка, сборки мебели. Если предполагается обычный ремонт, можно выбрать лазерный уровень, который может выдавать две линии. Это не подорвет ваш бюджет — стоят такие модели недорого, но позволяют значительно сократить время на нанесение разного рода линий и отметок.

Для более серьезных работ — установки перегородок, выравнивания стен, пола и т.п. нужны уже две пересекающиеся плоскости. В этом случае желателен набор — горизонтальная + вертикальная плоскости. Так можно будет еще и выводить плоскость пола и потолка. При выборе модели с таким функционалом, обратите внимание, чтобы была возможность использовать плоскости отдельно. Пересечение плоскостей не всегда необходимо, а заряд батарей «кушает».

Разные модели могут выдавать от одного до пяти лучей

Кроме плоскостей, при серьезных работах, полезны такие возможности как надир, зенит, отвес. Зачем нужен отвес, все представляют, надир и зенит требуются при установке стоек посередине помещения. Например, при строительстве перегородок, в других подобных работах.

Для профессионалов нужны еще более сложные модели. Они могут развертывать несколько параллельных плоскостей по горизонтали и вертикали, имеют функцию развертки полуплоскости: вправо-влево. Это важно, если работать на объекте будут несколько человек. Каждый выставит нужные ему метки, что позволит в одно и то же время выполнять разные операции.

Дальность измерений

Дальность действия лучей — один из ключевых показателей, который влияет на выбор лазерного уровня. Большая часть недорогих моделей распространяет лучи на расстояние до 20 метров. Для работ внутри квартиры или частного дома,  даже для разметки фундамента частного дома, этого достаточно. Но для работ на большом строительстве, для разметки самого участка этого явно недостаточно. Для таких операций надо искать модели с дальностью действия от 50 метров.

На больших площадях может потребоваться большая дальность действия. Некоторые модели могут работать с приемником, который увеличивает дальнодействие нивелира в 2-3 раза

Обратите внимание, что многие модели лазерных нивелиров имеют возможность значительно увеличить радиус действия. Для этого существуют специальные приемники (покупаются обычно отдельно). В моделях, которые совместимы с приемниками дальность измерений указывается через дробь. Например, 50/100 м. Это значит, что максимальная дальность без приемника 50 м, с приемником — 100 м. Если во второй части стоит прочерк, нивелир с приемником несовместим. Именно такие модели (с приемником) берут для работы на улице. С ними даже днем можно увидеть след от лазера. Если приемника не, придется работать в сумерки, так как на солнце след от лазера практически невидим.

Погрешность

Любой измерительный прибор имеет определенную погрешность, и электронные нивелиры не исключение. Они могут давать некоторое отклонение лучей от идеальной прямой. Вот это отклонение и есть погрешность нивелира. Указывается оно в миллиметрах на метр прохождения луча. Высокоточные приборы могут выдавать отклонение всего в доли миллиметров, менее точные — до 3-4 мм на метр.

Погрешность в несколько миллиметров на десять метров в большинстве случаев вполне допустима

Понятно, что лучше меньшая погрешность. Но для ремонта или строительных работ в объеме частного дома разница в 2-3 мм на метр — это практически ни о чем, а с ростом точности нивелира цена растет значительно. Для частного применения вполне достаточно средней точности — около 2 мм. Значительных, видимых глазу погрешностей, такие приборы не дают, а проверять вас никто не будет. Высокоточные лазерные уровни нужны архитекторам и прорабам а также профессионалам. Их работа должна соответствовать нормам.

Аккумуляторы или батарейки

Работа лазерного уровня основана на использовании светодиода. Они потребляют мало электроэнергии, потому для работы им достаточно двух-трех пальчиковых батареек. На них они могут работать на протяжении 15-25 часов (в зависимости от количества одновременно работающих лучей).

Аккумуляторные модели более дороги и массивны

Более дорогие модели профессионального назначения могут быть на аккумуляторных батареях (INSTRUMAX GREENLINER 2V за 135$ и INSTRUMAX CONSTRUCTOR 360 4V за 145$). Стоят они прилично дороже, да и выбор таких моделей значительно меньше. Есть, кстати модели, которые могут работать от зарядного устройства (INSTRUMAX 3D RED).

Класс защиты корпуса прибора

Если надо выбрать лазерный уровень для работы на улице, надо обратить внимание на класс защиты корпуса. Он обозначается как IP и две цифры за ним. Нивелир для работы на улице должен иметь IP54 или выше (цифры могут быть больше).

Для работы на улице, ищите лазерный уровень с корпусом, который не боится влаги и пыли

Это означает, что внутренности прибора защищены от попадания внутрь пыли, прибору не страшен дождь и повышенная влажность  (ADA CUBE PROFESSIONAL EDITION и другая модель ADA CUBE 3D BASIC EDITION, обе за 75$).

Для работы внутри помещения можно брать IP с гораздо меньшими показателями, а вообще, для внутренних работ достаточно корпуса с минимальной защитой от пыли — IP20 или около того.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

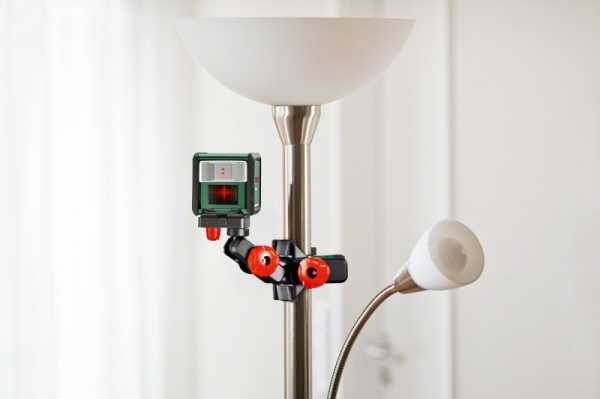

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

  • На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно. При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.

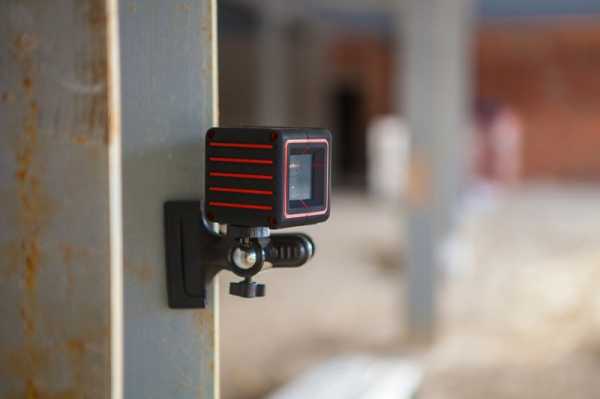

  • На магниты. В корпус некоторых моделей впаиваются магниты. Это дает возможность крепить его на любую металлическую поверхность/деталь.

    Тип крепления влияет на удобство эксплуатации

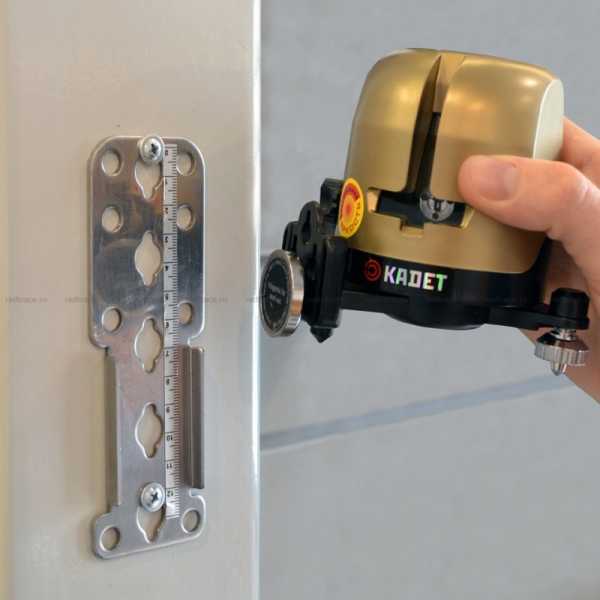

  • На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.

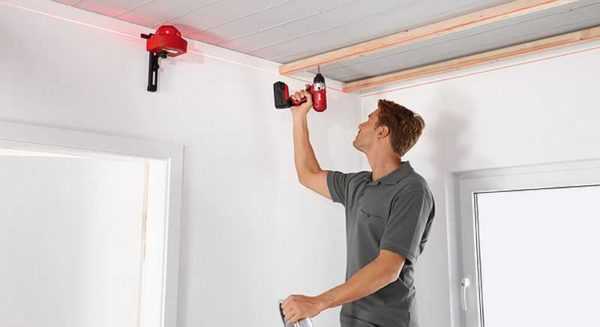

  • На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

На что еще надо обратить внимание, так это на то, насколько близко можно установить нивелир к вертикальной плоскости. Чем ближе к стене может быть расположен луч, тем проще выравнивать поверхность стены, делать разметку ниш в стене и т.д. Зависит это от конструкции корпуса — прорези для выхода лучей должны быть или наравне с краем корпуса, или даже немного вынесены за его пределы.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки. Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Производители и модели

Хороший лазерный уровень — то не только подходящие характеристики и набор функций. Важно еще качество исполнения, а это зависит от производителя. Так что, наряду с характеристикам, придется выбирать еще и марку. Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы. Если нет, придется довериться общему мнению.

Считается, что хорошие лазерные нивелиры (построители линий и плоскостей) есть у Bosh (Бош), У них есть приборы бытового класса (в зеленом корпусе), есть профессиональные (в синем корпусе), в каждом классе есть по нескольку десятков моделей с разными возможностями и ценой.

Выдача одного при поиске лазерного нивелира

Стабильно хорошие отзывы собирает Makita (Макита). Моделей тоже немалое количество, качество стабильное. Примерно в то же ценовой категории работают INSTRUMAX и ADA, которые также имеют много удачных моделей разных типов. Из более бюджетных марок называют Skill (Скилл), Robotoolz  (Роботулс), Зубр, RGK.

Параметры для выбора нивелира для стройки/ремонта

Если вы планируете полномасштабный ремонт или начинаете стройку, оптимальным будет такой набор характеристик для выбора лазерного уровеня:

  • Две плоскости — вертикальная и горизонтальная с возможностью их раздельного включения.
  • Зенит, надир и отвес.
  • Угол развертки плоскостей — около 120-140°, получить полные 360° можно несколько раз повернув его.
  • Самовыравнивание с сигнализацией смены положения.
  • Возможность блокировки самовыравнивания.
  • Яркий луч с дальностью действия  не менее 10-15 м.

Может еще понадобиться приемник, соответственно, нивелир должен работать с ним.

Выбрать лазерный нивелир надо еще и по производителю

Этим условиям удовлетворяют следующие приборы:

  • Bosch GLL 2-40 — $170GLL
  • Infiniter CL2 — $200
  • 2 Professional — $200
  • Geo-Fennel 40 pocket 2 — $220
  • GTL 3 Professional — $220
  • RED 2D Condtrol — $250
  • Condtrol Laser 3D — $250
  • Condtrol XLiner Combo — $280
  • Bosch GLL 2-50 — $270
  • X-Line Master 4D — $285

Это — только часть подходящих лазерных уровней. В качестве дополнительных маркеров отбора можно добавить способ фиксации (магниты, например), наличие кейса или штатива в базовой комплектации. Или те дополнительные возможности, которые показались вам удобными.

stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
