Струбцина для циркулярной пилы – Прижимные струбцины для циркулярки : Jim`s Homeplace

alexxlab | 09.06.2019 | 3 | Вопросы и ответы

Содержание

Прижимные струбцины для циркулярки : Jim`s Homeplace

В плане рукоделия, год начался лихо! К сожалению, как стало уже привычным в последнее время, по принципу “одну ягодку беру, на другую смотрю, третью примечаю, а четвертую раздавили…“. В смысле, что работа идет одновременно над несколькими проектами, ни один из которых еще не доведен для показабельного состояния. Но – дайте время! А пока у меня, вот тут, нечто из инструментальной серии. Пришлось соорудить себе некие прилады, которые были жизненно необходимы в текущей работе.

* * *

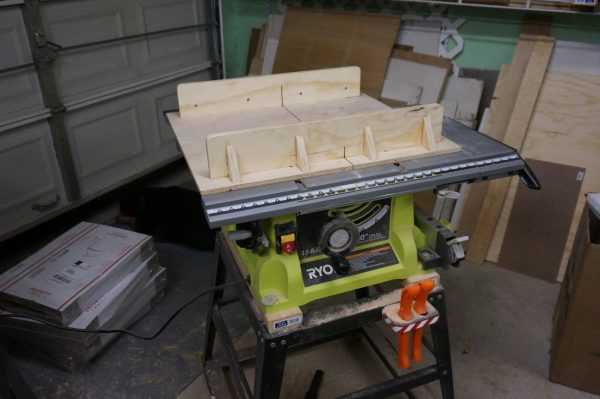

Некоторое время назад, один из текущих проектов потребовал от меня создания податчика для циркулярной пилы. Это вот такой трей с бортами, катающийся по столу:

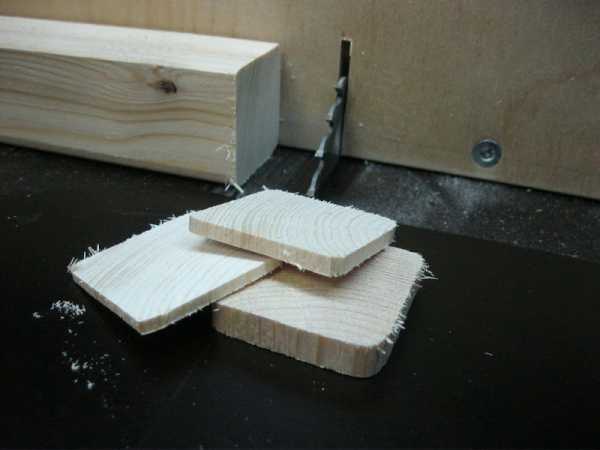

Нужен для аккуратного и точного распиливания небольших отрезков материала или для всяких трюков с фанерой, типа сгибания оной (ради чего, собственно, податчик и был сделан):

Идея, думаю, понятна: в полоске фанеры делается множество несквозных пропилов, что позволяет достаточно просто изгибать её. Когда форма простая, то такой метод гораздо быстрее и проще, чем выклеивание шпона по болванке, отпаривание и т.п. Но очевидно, что без упомянутого выше податчика, сделать такую нарезку весьма непросто. Так же очевидно, что область применения податчика этим не ограничивается. Давно уже хотел его соорудить, но все повода не было. Повод появился – сделал.

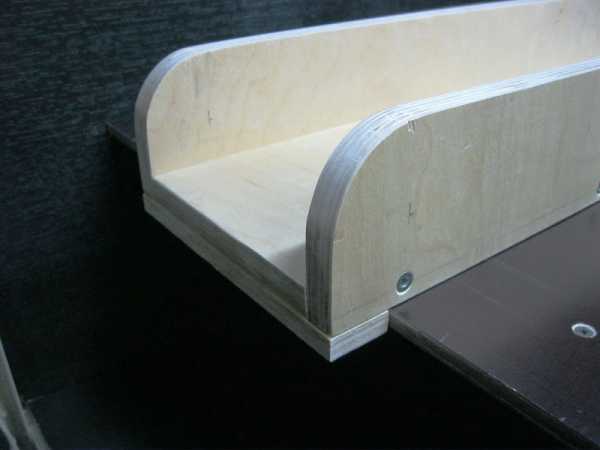

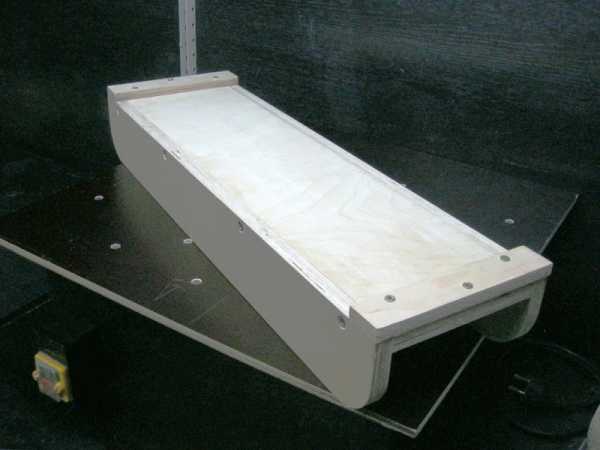

Конструкция проста до безобразия. Лист фанеры с двумя бортами, выставленными точно под 90 градусов:

Катается по столу за счет закрепленных с нижней стороны направляющих:

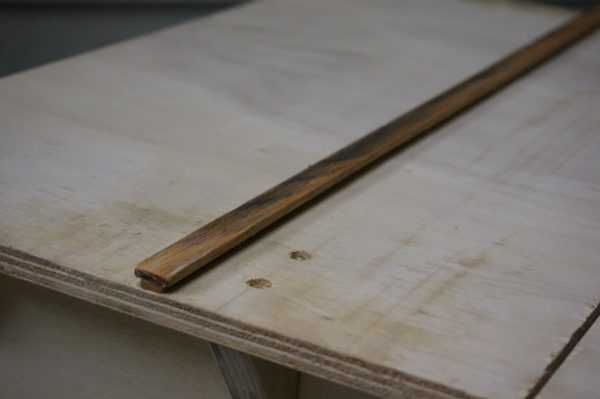

Просто отфрезеровал из дуба два Т-образных профиля, которые по размеру в точности укладываются в пазы стола циркулярки.

Все это слишком просто и не несет в себе каких-то особых приключений. Все вудвокеры рано или поздно сооружают себе подобный податчик для циркулярки. Сие неизбежно.

Это все, типа, вступление было. Теперь, по сути поста…

* * *

Изготовленный по случаю необходимости надрезания фанеры податчик, внезапно стал нужен вообще чуть ли не постоянно. Удивительно, как быстро такого рода прилады интегрируются в мастерскую. Как следствие – полезли проблемы, о которых изначально не задумываешься, делая приладу под какую-то конкретную задачу. В частности, выяснилось, что за пределами этой конкретной задачи, податчик перестает быть удобен без возможности надежной фиксации в нем материала. Особенно, когда надо отрезать совсем уж небольшой кусочек чего либо. Пальцы так и лезут под диск. А у меня их всего десять – самому мало!

Способов крепить материал к столу – хреново-немеряно. Самые простые из них: струбцины и прижимы. Изобретать велосипеды было особо некогда, поэтому я тупо воспользовался уже имеющимися решениями. Вспомнил, что не так давно, смотрел видео, где один из самоделкиных уже решал такую проблему. Кому интересно, вот это видео.

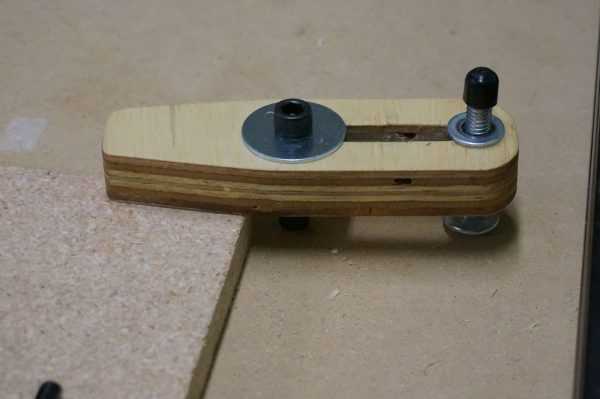

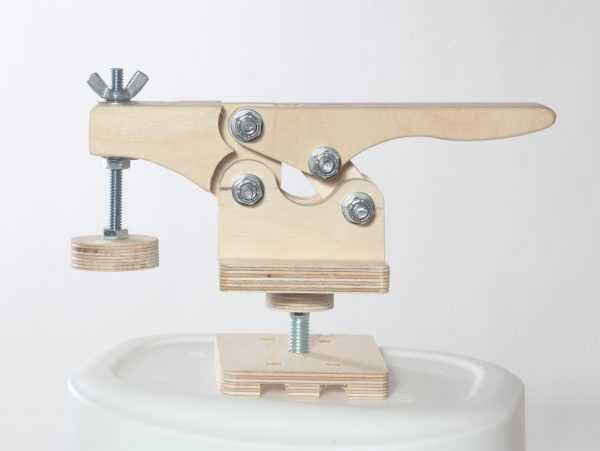

Вот так выглядит прижим, который был мне нужен (стырено с гугля, будем считать это эталонным вариантом):

Izzy Swan – дядька хороший и самоделкин знатный. Помимо канала на ютубе, у него есть сайт, где он пиарит и продает планы и чертежи тех приблуд, что придумывает сам. Но, в данном случае, конструкция подобного рода прижима – древняя, как дерьмо динозавров. И уж точно не им придумана. Поэтому, он раздает её схемы нахяляву. Вот тут, если кому интересно.

Надо признать, от схемы, что он раздает, рыдать хочется, но общее представление о конструкции она дает. Вычертить это в нужном мне размере и адаптировать под вырезку ЧПУ-фрезером – вопрос получаса возни в редакторе:

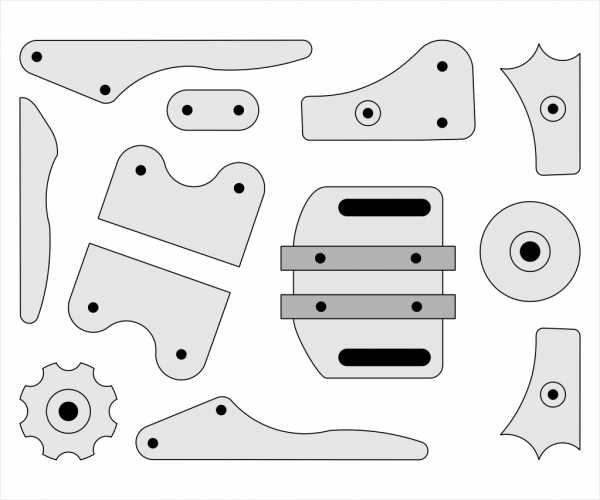

Если кому надо – вот файл в svg формате полностью готовый к экспорту в кому, что удобно. В оригинале, рассчитано на прямое преобразование в g-code под очень-очень быструю резку ЧПУ-фрезером толстеной флейтой на 1/4 дюйма (слава новому мотору, одной лошадинной силе с четвертью слава!), что позволяет, прям, хренак, так, в два прохода из полудюймовой фанеры, не особо аккуратствуя, сразу в руки за пятнадцать минут.

В данной схеме уже учтен ряд ошибок, что я допустил при первой вырезке:

В частности, добавлены “крутилки” для прижимного винта и переосмыслена базовая площадка. Слева – было, справа – стало:

Так получилось, что изначально, все делают базовую площадку такого прижима с четырьмя отверстиями по углам, под четыре крепежных болта. Не очень понятно зачем. Во-первых, крутить всякий раз четыре крепежа замумукаешся. Во-вторых, согласно принципу работы механизма, нагрузка на заднюю часть площадки не на отрыв, а на прижим. А он и без болтов будет надежный. Вот я и упростил форму площадки до подобия треугольника, оставив только передние крепежные отверстия.

К сожалению, не учел то, что неплохо бы этому прижиму иметь возможность смещаться вперед-назад. Поэтому пришлось переосмыслить крепежные отверстия основания. С другой стороны, если вы планируете крепить прижим к столу не в отверстия, а на рельсы – то сойдет и “треугольный” вариант.

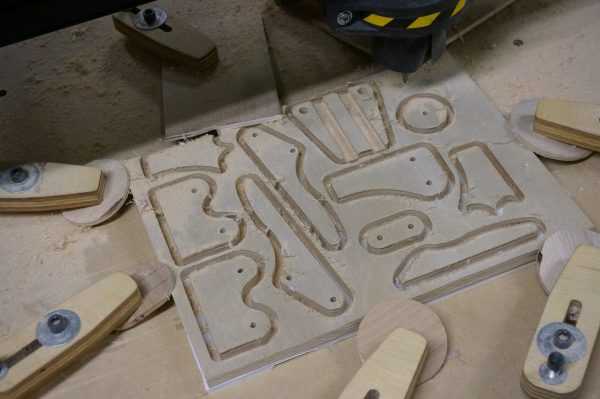

Детальки выколупаны из листа и готовы к дальнейшей обработке:

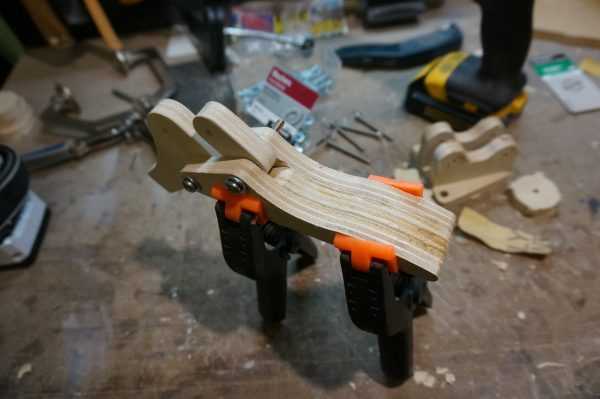

Часть деталей склеивается между собой. Например, рукоятка:

По мере зашкуривания и сборки, прижим начинает обретать форму:

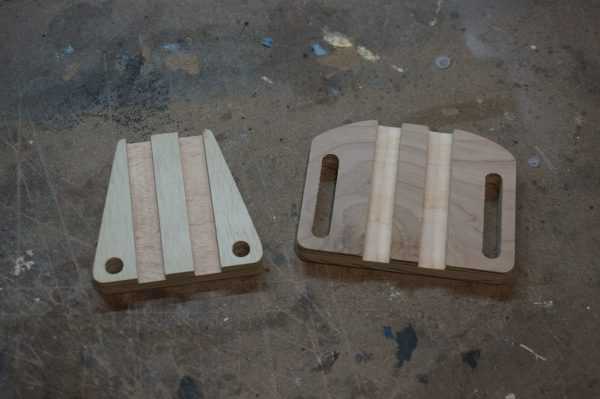

Поскольку на боковые стойки и основание приходится максимальная нагрузка, то, кроме клея эти соединения усиливаются еще и шурупами:

В прижимной лапке обычно просто сверлят отверстие и крепят в нем прижимной болт двумя гайками (см. выше “эталонную” картинку с прижимом). Я не люблю лишние гайки. К тому же, “двугаечный” вариант сильно замедляет работу с таким прижимом. Поэтому, просто, снабдил прижимную губку своей собственной резьбой:

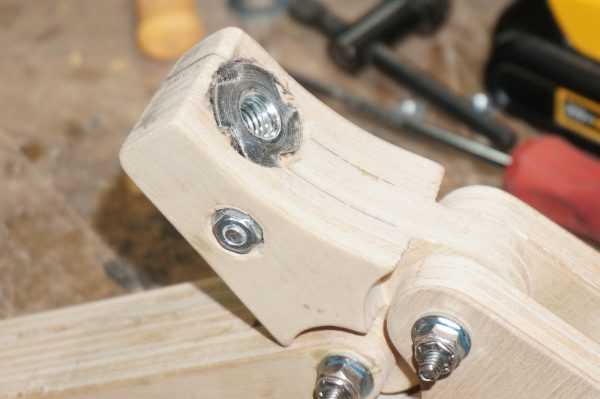

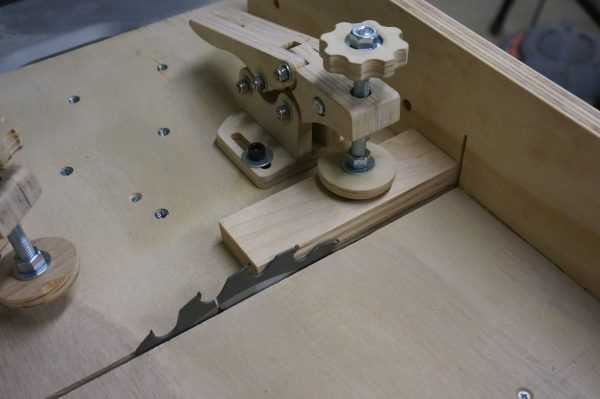

Прижимной болт снабжается шляпкой, которая и будет прижимать деталь:

Вкручивается в губку и снабжается крутилкой:

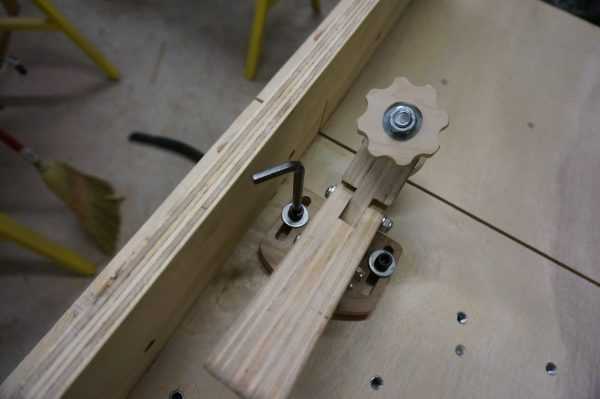

Теперь можно легко и просто менять высоту прижимного винта, не используя гаечные ключи. В жесткой фиксации он в принципе не нуждается. Быстро крутанул его, отрегулировав под толщину зажимаемой детали – и все.

* * *

Теперь о том, как это все крепится к податчику на циркулярной пиле, о котором шла речь в самом начале.

А, очень просто. Я решил использовать в точности тот же способ, что и для стола на ЧПУ-фрезере. Он отлично себя зарекомендовал. Просто куча отверстий с резьбой, в которые идут болты, фиксирующие прижим.

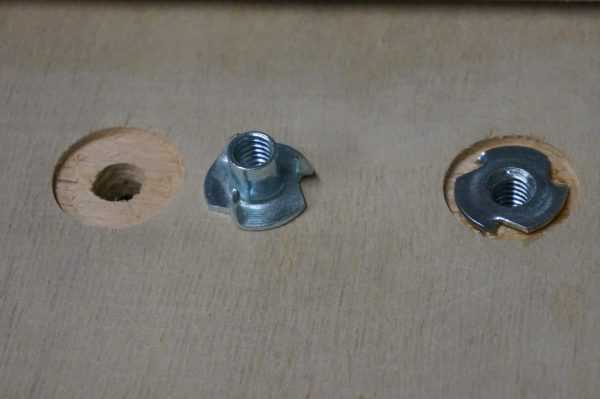

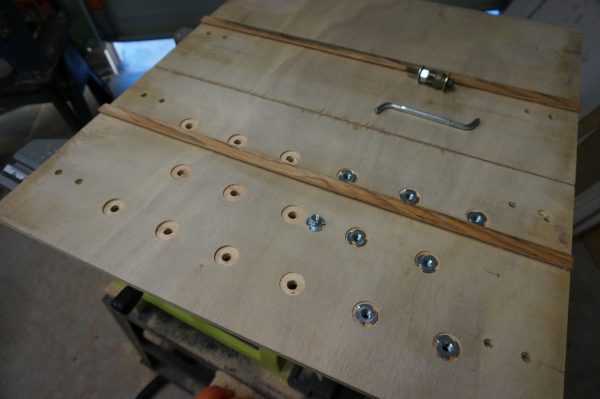

Резьбовые втулки – такие же, что использовались в прижимных губках зажима:

Только пришлось сперва выбрать форстнером посадочные места с обратной стороны податчика. Нижняя его плоскость должна быть без выступающих деталей. Она ж по столу циркулярки елозит:

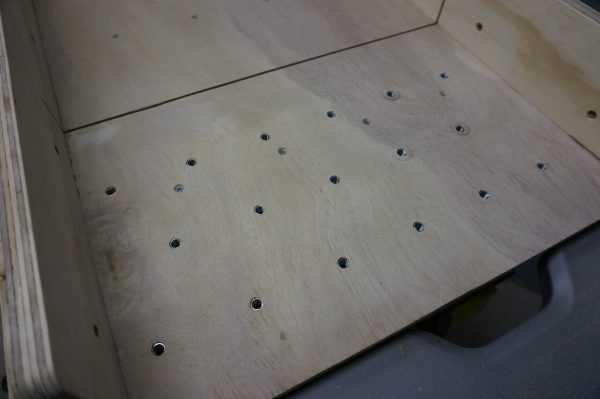

Выглядит страшненько, но работает. С лицевой части, это просто ряды отверстий с резьбой внутри:

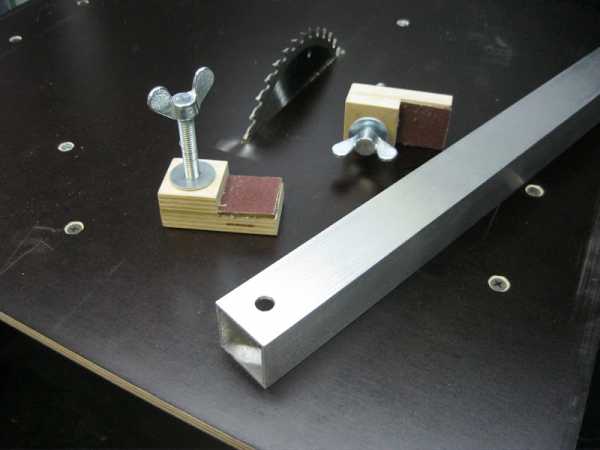

К ним можно будет крепить не только прижимы, но и простые лапки. Кстати, в точности те же самые, что я использую для ЧПУ-фрезера:

Поскольку я использовал тот же самый крепеж, то получил вот такую универсальность и взаимозаменяемость.

Отверстия расположены в шахмотном порядке не просто так. Все расстояния (3 дойма, в моем случае) рассчитаны так, чтобы прижим можно было установить не только параллельно линии распила, но и под углом:

Ох, если бы это было все…

* * *

Совершенно неожиданно всплыл еще один просчет. Торцевым ключом, которым я орудую с лапками на ЧПУ-фрезере, эти зажимы крутить совсем неудобно. Особенно, если зажим ставится вплотную к борту:

Его постоянно приходится перебрасывать по шлицам, да и без этого, рычаг получается слишком маленький для уверенной затяжки болта.

Вот, ведь, зараза… Вместо того, чтобы вернуться к работе над многочисленными проектами, пришлось дальше пилить тему прижимов… Но только очень быстро!

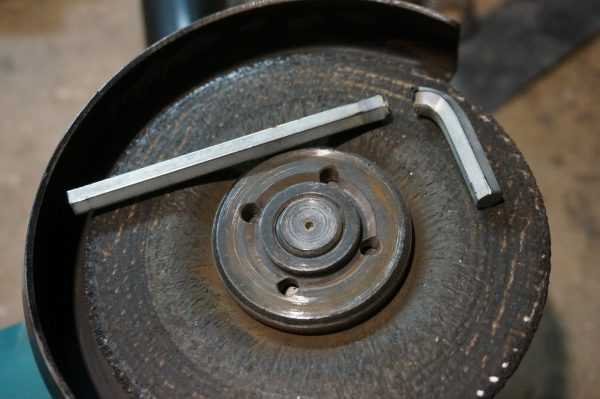

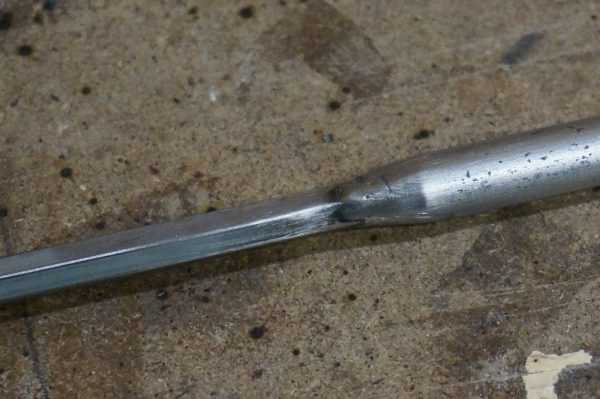

Берем обычный старый торцевой ключ и отболгариваем от него загогулину:

Берем в загашнике металлический пруток и отболгариваем от него два отрезка, чтобы потом сложить все вот так:

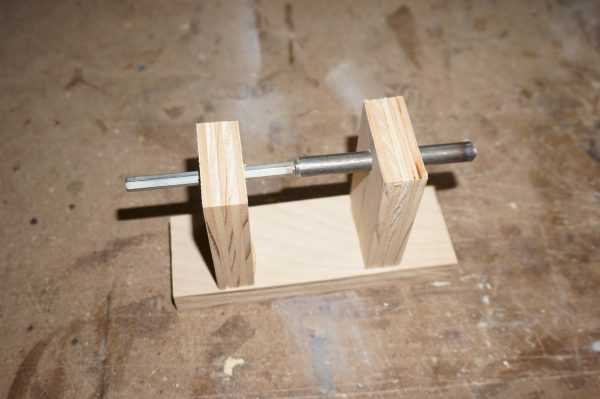

Потом надо соорудить некую фигню, чтобы при варке детальки оставались соосными:

Я совсем ненастоящий сварщик и делать такое на глаз голыми руками не умею. Зато, вот, сходу пригодились свежеизготовленные прижимы:

Такой коротенький и узкий отрезок руками лучше не надо пытаться держать. Ну, только если у вас нет лишних прибылых пальцев на лапе, которые не жалко. Вот именно для этого я прижимы и делал! Остался в восторге от результата…

Так, в общем, соорудив приладу, свариваем запчасти вместе. Если, вы такой же хреновый сварщик, как и я, то у вас получится, что-то, типа такого:

Впрочем, ничего такого, с чем бы не справился наждак и шкурка:

Приварить сверху перекладину я смог без изготовления дополнительных приблуд. На это моих убогих навыков хватило. Вышел вот такой ключик:

Исключительно эстетизьму ради – термоусадочная трубочка на ножке:

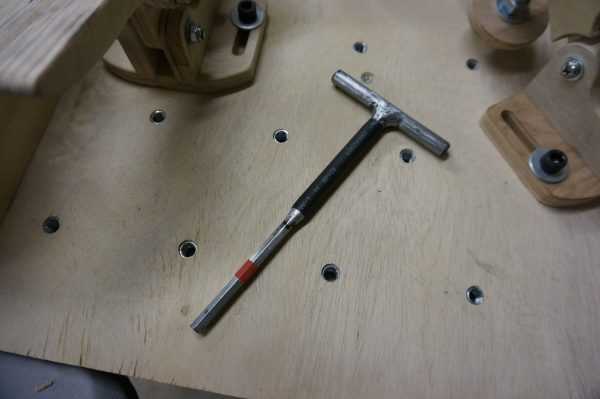

Вот такой штукой крутить крепления по отверстиям стало быстро. легко и приятно.

* * *

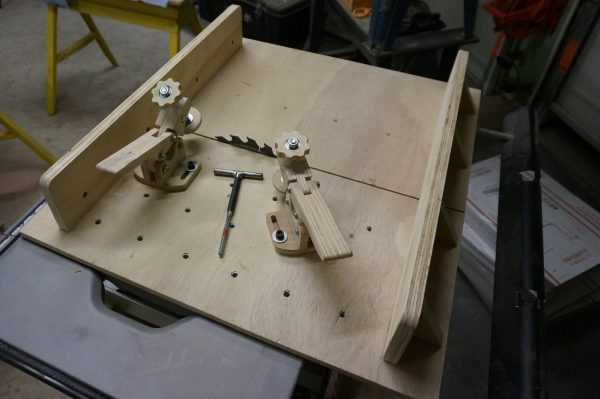

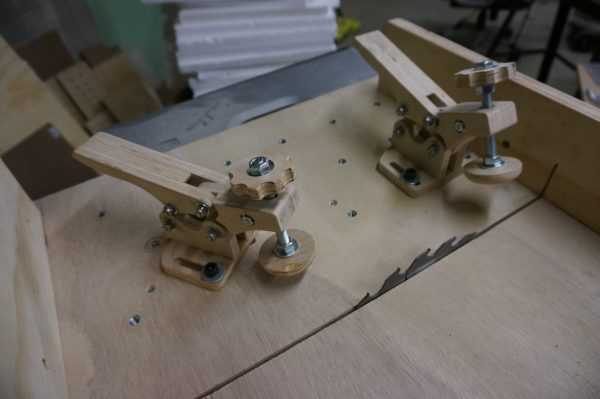

Весь комплект готов, наконец:

Такие дела…

Простите, что пост вышел немного сумбурным, но надомной стервятниками вьются музы, сразу несколько штук. С вот такими большими… глазами. Надо быстро все пилить, колотить, прикручивать, красить…

jimblog.me

5 приспособлений ручной циркулярной пилы для точного распила ~ Under Construction




1. Нулевой зазор

Если диск циркулярной пилы оставляет на краях распила рваные волокна и сколы, попробуйте сделать
следующее дополнение

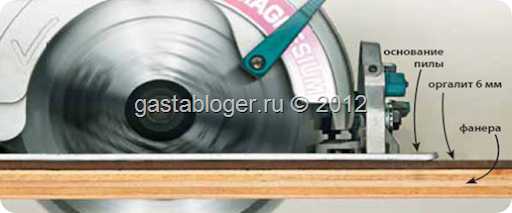

. Вырежьте кусок твердого оргалита
толщиной 6 мм по ширине основания циркулярной пилы.
Отведите диск, поднимите защитный кожух и двухсторонним скотчем приклейте вырезанный кусок к основанию. Включите пилу и медленно погрузите диск в твердый оргалит для получения пропила с нулевым зазором. Затем пилите с небольшой подачей на полученном основании.

Примечание: будьте особенно внимательны, так как диск пилы открыт!


2. Установите пилу на линию для точного распила

Потратьте несколько минут на изготовление этого шаблона в мастерской, и необходимая точность распилов станет доступной в любом месте. Приспособление, показанное на рисунке, было разработано для досок шириной 150 мм, но несложно подогнать конструкцию под любой требуемый размер или угол.

Изготовьте приспособление с небольшим припуском, затем прижмите циркулярную пилу к упору и отпилите край основания до окончательной длины.
Отпиленный край приспособления определяет линию, по которой циркулярная пила
должна делать пропил.
Поставьте на доске метку в том месте, где требуется ее отпилить, прижмите нижний упор приспособления к кромке доски и выровняйте край основания с меткой пропила. Проводя пилу через приспособление, удается нарезать доски с потрясающей точностью.


3. Поиск простой направляющей

Как сделать прямолинейный распил с помощью портативной циркулярной пилы? Конечно, можно купить дорогую направляющую в магазине или сделать ее самому в мастерской, если требуется распилить много листов. Но существует более простое решение: сделать ее из обрезков, которые валяются в углу мастерской.
Выберите для изготовления направляющей фабричный край полосы из фанеры или твердого ДВП шириной 250-300 мм. Закрепите полосу вдоль линии распила так, чтобы основание пилы перемещалось вдоль ровного края. Если для защиты пильного диска используется подложка из пенопласта, сделайте в ней вырезы под губки струбцин.

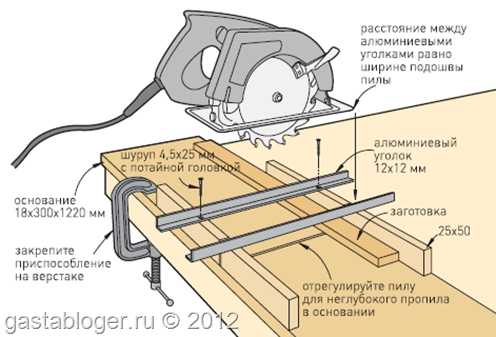

4. Самодельное отрезное приспособление для циркулярной пилы

Чистые и ровные поперечные распилы бывает трудно сделать портативной циркулярной пилой. Почти невозможно вести инструмент идеально прямо, а отрезки материала обычно отлетают, оставляя после себя неприглядные сколы и расщепленные края.
Я предлагаю сделать самостоятельно недорогое приспособление для поперечных распилов из нескольких кусков дерева и алюминиевого уголка. Соберите основание, для чего к верхней стороне куска древесностружечной плиты или фанеры размером 18×300×1220 мм приклейте и притяните шурупами пару параллельных планок размерами 25×50 мм.
Шурупами с потайной головкой прикрепите к планкам параллельно на расстоянии, равном ширине основания циркулярной пилы, алюминиевые уголки под углом 90°. Отрегулируйте пилу так, чтобы она пропилила планки и сделала неглубокий пропил в основании.
Приспособление закрепите струбцинами на верстаке, вставьте заготовку под алюминиевые направляющие и сделайте пропил. Если пила плохо скользит по направляющим, то тонкий слой парафина или силиконового спрея поможет перемещать ее более плавно.


5. Шаблон для установки направляющей

Когда нужно сделать длинные распилы портативной циркулярной пилой, приходится тратить много времени и производить множество измерений, чтобы установить прямую направляющую относительно линии разметки в точном соответствии с шириной основания пилы.
Для упрощения этой процедуры выпилите шаблон из ДВП (оргалита), равный по ширине расстоянию от края основания пилы до внутреннего края пильного диска. Затем обрежьте шаблон по длине основания пилы. Для использования шаблона совместите его край с меткой пропила на заготовке, а к другой стороне приставьте прямую направляющую и закрепите ее струбциной.
Повторите эту процедуру на второй метке пропила с другого края распиливаемой заготовки. Подобные шаблоны можно сделать для электролобзика или фрезера.


Комментируем! Обязательно делимся с друзьями, использую кнопки социальных сетей. А так же не забываем подписаться на мой блог, если Вы ещё этого не сделали.

uc.pavelkuzmenko.ru

Приспособления для циркулярной пилы своими руками: о чем важно позаботиться?

Существует достаточно большое количество приспособлений, которые можно изготовить своими руками для циркулярной пилы.

Схема стола для циркулярной пилы с механизмом подъема-опускания.

Как сделать самодельные приспособления для циркулярной пилы?

Материалы и инструменты, которые понадобятся:

  1. Текстолит или фанера.
  2. Шурупы с потайными головками.
  3. Опорные бруски.
  4. Струбцины.
  5. Двухсторонний скотч.
  6. Оргалит.
  7. Силиконовый спрей.
  8. Алюминиевые уголки.
  9. Парафин.
  10. ДВП.

Вернуться к оглавлению

Изготовление направляющей

Фанерный лист, который имеет ровные по длине заводские грани, может быть использован для изготовления направляющей шины. Для этого надо от листа отрезать полоску шириной, равной максимально возможной ширине циркулярной пилы. К получившемуся значению нужно добавить 20 см. Длина данного листа должна быть немного больше максимальной длины материала.

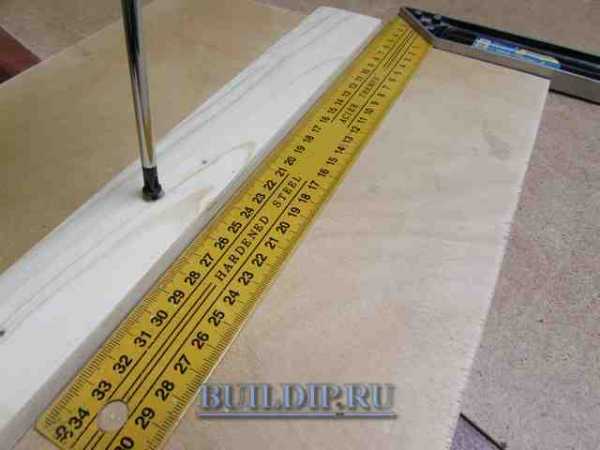

Прежде всего нужно отступить 6-7 см от заводской кромки на подготовленном куске фанеры и отрезать полосу. Эта полоска будет линейкой, вдоль которой будет перемещаться станина пилы подобного типа. Часть отрезанного листа фанеры, которая осталась, послужит основанием, на котором будет закрепляться линейка. Вдоль линейки перемещается пила в процессе резки.

Важно позаботиться о том, чтобы высота линейки равнялась толщине станины пилы.

Схема сборки циркулярной пилы.

Далее понадобится установить линейку на основание. Она закрепляется на расстоянии 10 см от края. Расстояние может быть и меньше, однако оно должно быть достаточным для использования струбцин.

Заводская грань обязательно должна направляться в сторону, где будет производиться резка. Направляющая приклеивается к основанию и дополнительно крепится шурупами.

В конце нужно удалить лишнюю часть основания. Это можно сделать с помощью использования циркулярной пилы. Изготовленная грань на основании будет такой же ровной по длине, как и грань фанерного листа на линейке.

С подобной направляющей очень просто работать. Основание с линейкой закрепляется на заготовке, к примеру, на ДСП. Закреплять можно с помощью использования нескольких вариантов. В первом способе отрезаемая часть листа будет располагаться со стороны диска пилы, во втором способе — под основанием, на котором закрепляется направляющая линейка.

По длине листа делается 2 метки со стороны, которая соответствует указанным способам резки, на расстоянии, где располагается рез. Расстояние между метками должно быть максимальным. При этом важно учитывать толщину диска.По двум меткам устанавливается основание линейки и закрепляется струбцинами. Глубина губок струбцины должна обеспечивать их монтаж так, чтобы в конце реза пила могла свободно выйти за пределы листа.

Если направляющая линейка имеет большую длину, то поперечный рез делать не слишком удобно. Потому целесообразно изготовить конструкцию, которая будет иметь меньшую длину. К примеру, для корпусных шкафов, которые имеют ширину 60 см, понадобится изготовить направляющую длиной 1 м.

Подобные приспособления подойдут исключительно для работы с материалами, имеющими большую ширину и длину. Разрезать доску на ровные брусья данной конструкции невозможно.

Вернуться к оглавлению

Конструкции для циркулярной пилы, которые помогут сделать точный распил

Если диск пилы подобного типа будет оставлять на краях распила рваные волокна и сколы, то можно попробовать изготовить конструкцию для получения нулевого зазора. Понадобится вырезать кусок твердого оргалита, который имеет толщину 6 мм. Далее нужно отвести диск, поднять защитный кожух и приклеить к основанию отрезанный кусок. Сделать это можно с помощью использования двухстороннего скотча. Далее включается пила и диск медленно погружается в твердый оргалит, чтобы была возможность получить пропил с нулевым зазором.

На полученном основании надо будет пилить с маленькой подачей.

Можно сделать и специальный шаблон. Если изготовить шаблон, то можно будет производить точные распилы в любом месте. Конструкция,  предназначается для досок шириной 15 см, но нетрудно подогнать приспособление под любые размеры или углы.

Конструкция изготавливается с маленьким припуском, после чего прижимается пила к упору и удаляется край основания до конечной длины. Удаленный край конструкции определяет линию, по которой пила подобного типа будет производить пропил. На доску метка ставится в том месте, где нужно ее отпилить. Далее нужно прижать нижний упор изделия к кромке материала и выровнять край основания по метке распила. Проводя инструмент через конструкцию, можно будет нарезать доски с высокой точностью.

Вернуться к оглавлению

Как сделать простую направляющую и отрезное приспособление своими руками?

Схема подшипникового узла циркулярной пилы.

Есть смысл сделать и простую направляющую. Для того чтобы произвести распил при помощи портативной циркулярной пилы, можно приобрести дорогостоящую направляющую в строительном супермаркете или изготовить несколько самоделок в мастерской, если понадобится распилить большое количество листов. Однако следует знать, что есть более простое решение — изготовить приспособление из обрезков, которые не используются.

Для того чтобы сделать направляющую для пилы своими руками, нужно выбрать фабричный край полоски из фанеры или прочного ДВП шириной 25-30 см. Полоска закрепляется вдоль линии распила таким образом, чтобы основание инструмента переместилось вдоль ровного края. Если для защиты диска пилы применяется подложка из пенопласта, то нужно сделать в ней вырезы под губки струбцин.

Можно сделать и отрезное приспособление для пилы подобного типа. Чистый и ровный поперечный распил в некоторых случаях довольно сложно сделать с помощью использования циркулярной пилы. Практически невозможно водить инструментом идеально ровно, а отрезки материалов чаще всего отлетают, оставляя после себя сколы и неровные края. Следовательно, есть смысл попытаться сделать конструкцию для поперечного распила из нескольких кусков дерева и уголка из алюминия.

Нужно собрать основание, для чего к верхней стороне куска деревянной плиты или фанеры размерами 1,8х30х122 см приклеить и притянуть шурупами несколько параллельно расположенных планок размерами 2,5х5 см. С помощью шурупов с потайными головками нужно прикрепить к планкам уголки из алюминия под углом 90°. Крепить нужно на расстоянии, которое равняется ширине основания пилы подобного типа. Плиту надо будет отрегулировать таким образом, чтобы она могла пропилить все планки и сделать неглубокий пропил в основании.

Приспособление закрепляется струбцинами на верстаке, вставляется заготовка под направляющие из алюминия и делается пропил. Может быть так, что пила будет плохо скользить по направляющим. Чтобы решить данную проблему, понадобится использовать силиконовый спрей или парафин.

Вернуться к оглавлению

Как изготовить шаблон для направляющей своими руками?

Шина направляющая для дисковой пилы- её можно сделать из подручных средств самому методом опиливания ровного листа из дсп.

Когда понадобится произвести длинные распилы с помощью подобной пилы, надо будет потратить достаточно большое количество времени на то, чтобы выполнить все замеры, необходимые для того, чтобы установить направляющую по отношению к линии разметки в точном соответствии с шириной основания конструкции.

Для того чтобы упростить данную процедуру, нужно выпилить шаблон из ДВП, который равен по ширине расстоянию от крайней части основания инструмента до внутреннего края диска пилы. Далее обрезается шаблон по длине основания инструмента. Для того чтобы использовать шаблон, надо совместить его край с меткой пропила в изделии, а к другой стороне приставить прямую направляющую и закрепить ее струбциной.

Далее надо повторить данную процедуру на второй метке пропила с другого края заготовки, распил которой производится. Такие шаблоны можно изготовить для циркулярной пилы или электрического лобзика.

Вернуться к оглавлению

Устройство направляющих для пилы разных типов

Схема чертежа заточки и разводки пилы – 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) – Линия отгиба зубьев при разводе.

Упор для поперечного реза является одним из самых простых и часто применяемых приспособлений. Он позволяет разрезать длинные заготовки под углом 90° и 45° достаточно быстро. Основание упора изготавливается из текстолита, который имеет толщину 4-5 мм. Можно использовать и фанеру 9-10 мм. Брусья для опоры сечением 2х2 см подойдут дубовые или буковые. Брусья соединяются с основанием шурупами, которые имеют потайные головки. Важно выдерживать углы 90° и 45° между брусьями для опоры. Если есть необходимость, такие упоры можно изготовить и для других углов реза.

Если нужно разрезать большое количество одинаковых брусков, нужно сделать П-образную конструкцию. Она прижимается к обрезаемым брусьям как «седло». Данное приспособление состоит из 3 деталей: спинки и двух боковых частей. Спинка делается из куска доски, которая имеет толщину 23-25 мм и ширину, равную сечению бруска. Боковые части изготавливаются из текстолита или фанеры. Ширину боковин нужно сделать такую, чтобы была обеспечена опора кромке площадки инструмента до входа диска пилы в древесину бруска.

Можно будет точно разрезать брус большой толщины за два прохода с разных сторон, при этом не понадобится снимать упор.

Есть возможность сделать и кромочный упор, однако надо знать, что изготавливается он довольно долго. Благодаря большей длине кромки опоры направляющая сможет обеспечить более ровный рез, чем конструкции, которые идут в комплекте с пилой. Основание упора и опорная планка вырезается из фанеры, которая имеет толщину 13-15 мм. В основании выбираются пазы под направляющие шпонки, после чего изготавливаются отверстия под диск пилы и сквозной паз под винт для зажима. Для того чтобы изготовить кромки планки опоры, шпонки, рейки крепления пилы, понадобится использовать твердую древесину. Клеевые соединения шпонок, кромки с планкой опоры и рейки крепления инструмента с основанием рекомендуется усилить небольшими шурупами с потайными головками.

Изготовить приспособления для циркулярной пилы самому несложно, для этого нужен минимальный набор материалов. Не рекомендуется использовать конструкции, которые идут в комплекте с пилой.

masterbrusa.ru

Приспособление для ручной циркулярной пилы для поперечного раскроя

Ручной циркулярной пилой в штатном исполнении крайне затруднительно сделать точный поперечный раскрой доски. Получить идеальный срез в соответствии с разметкой позволяет простое самодельное приспособление, легко изготовляемое из обрезков в своей домашней мастерской.

Отрезное приспособление спроектировано для перпендикулярного распила досок шириной от 100 до 250 мм с шагом в 50 мм, но его размеры можно легко изменить для своих потребностей.

Как работает приспособление для ручной дисковой пилы

Рассматриваемое устройство предельно просто и состоит всего из нескольких частей: основания для пилы, направляющей рейки, упорного бруска и эксцентрикового прижима обеспечивающего надежную фиксацию даже на пиломатериале, распущенном с небольшими отклонениями по ширине.

Схема приспособления для ручной циркулярной пилы.

Пользоваться самоделкой очень легко. Сначала на доске производится разметка.

Затем сверху устанавливается самодельное приспособление, нижний упор которого прижимается к кромке заготовки, а правый край выравнивается по метке.

Фото приспособления для дисковой пилы.

Далее фанерное основание надежно закрепляется поворотом рычага эксцентрикового зажимного механизма.

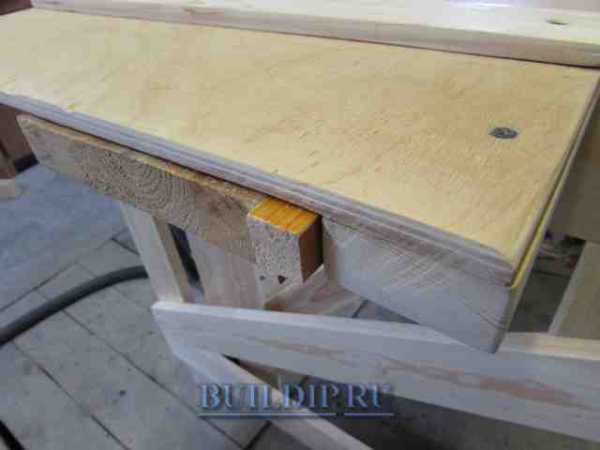

Фото приспособления - вид с низу.

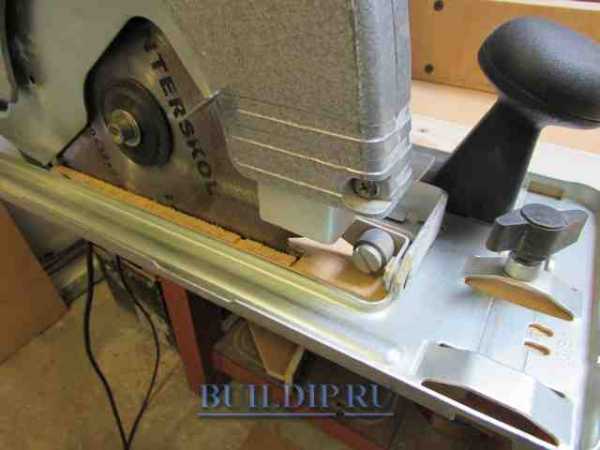

Теперь остается поставить циркулярную пилу на основание и выполнить разрез, прижимая край подошвы к направляющему боковому упору.

Поперечная резка доски с применением изготовленного приспособления.

 Результатом будет идеально ровный распил, точно повторяющий разметку.

С этим приспособлением удобно делать множество поперечных резов, когда требуется частое перемещение инструмента на новую линию распила, например, при выборке пазов в брусьях. Пригодится оно и при необходимости уменьшения длины заготовки на несколько миллиметров, а справится с этой задачей не хуже торцовочной пилы.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

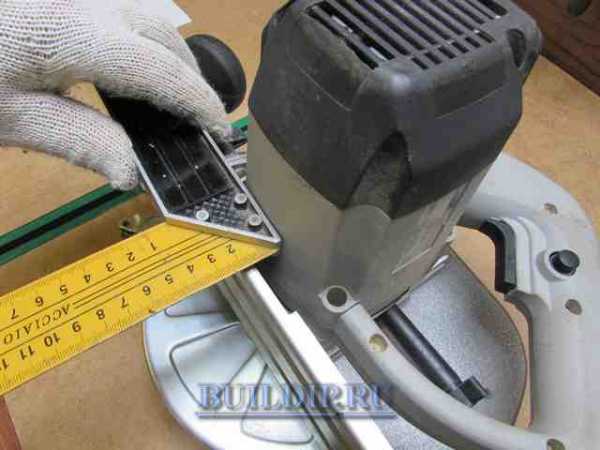

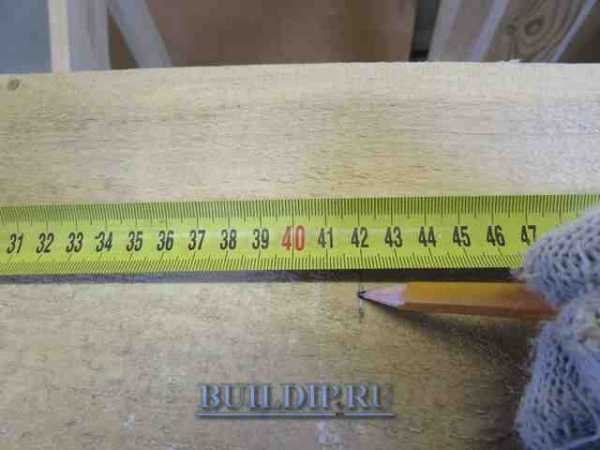

Снятие нужных размеров циркулярной пилы.

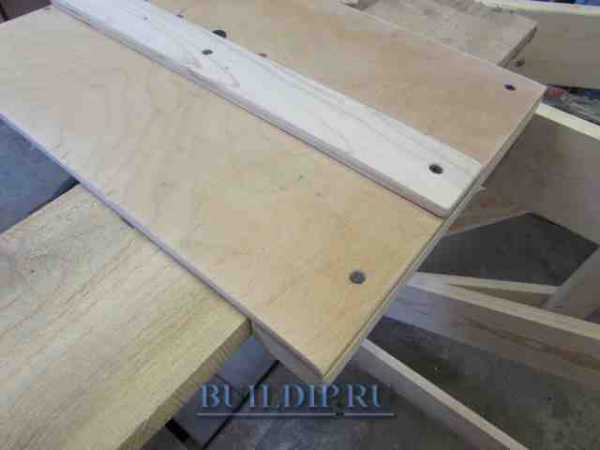

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

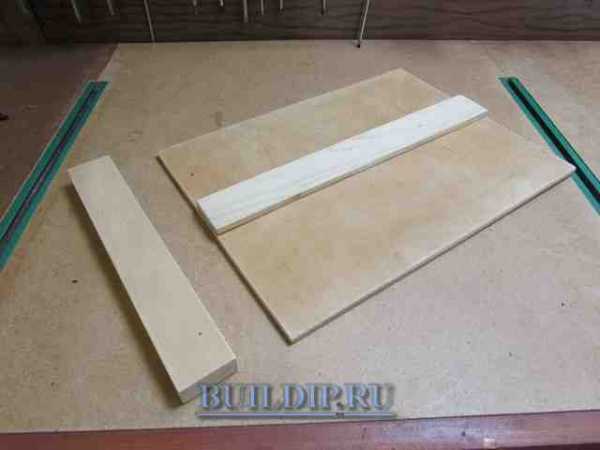

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

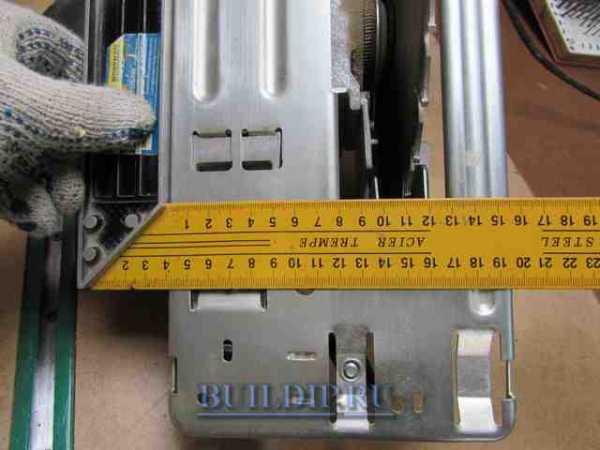

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

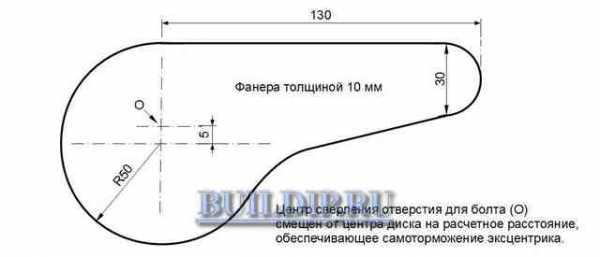

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

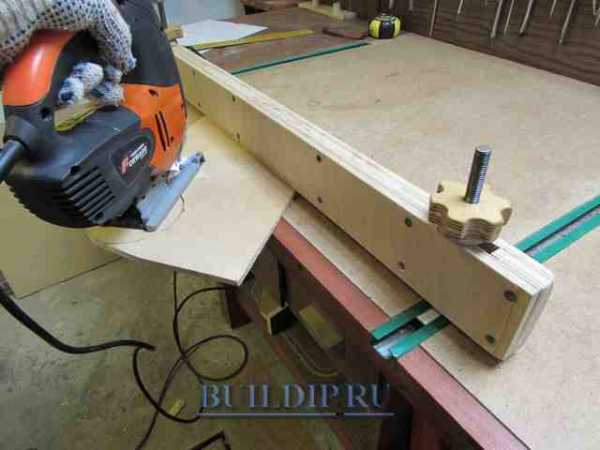

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

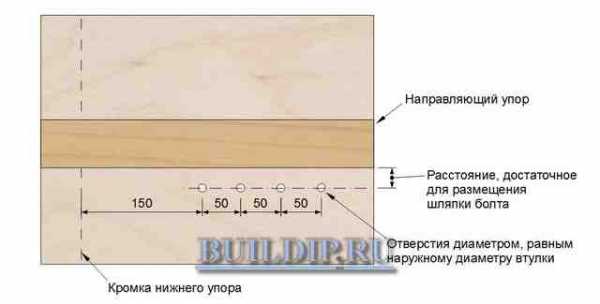

Схема сверления отверстий.

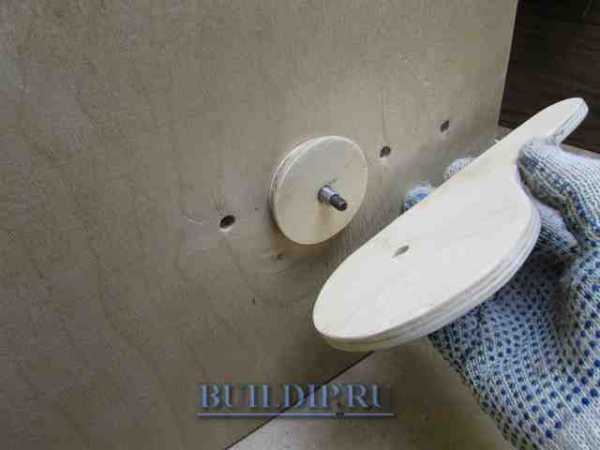

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

buildip.ru

Параллельный упор для циркулярки, направляющая шина, приспособление с линейкой: как сделать своими руками

Ручная дисковая электропила, которую по-простому называют циркуляркой, – удобный инструмент по резке и раскрою пиломатериалов.

В комплекте с ней обычно поставляются приспособления, помогающие мастеру в работе.

Но такие же приспособления можно сделать или улучшить собственноручно. Да и опыт работы рано или поздно приведет к появлению полностью самодельных приспособ (так их называют), которые при всей незамысловатости способны изрядно облегчить распиловку и сэкономить время.

Не забудь поделиться с друзьями!

Содержание статьи

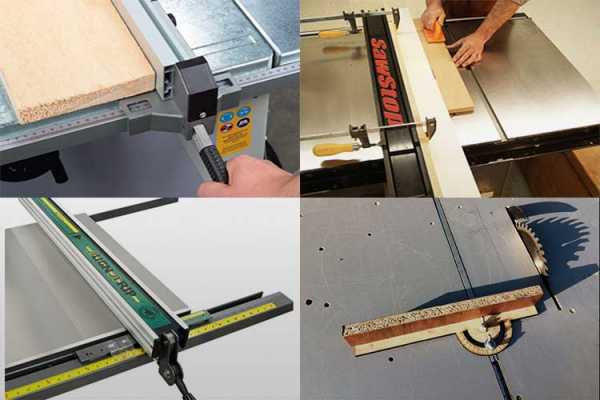

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Этапы изготовления упора:

  • в основании делаются продольные пазы под шпонки;
  • шпонки из твердого дерева крепятся на упорной планке;
  • между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
  • в основании вырезается отверстие под пильный диск циркулярки;
  • по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

drevogid.com

Ручная циркулярная пила с возможностью стационарной установки

Содержание статьи:

Ручная циркулярная пила обязательно есть в арсенале всех, кто занимается строительством или столярным делом. Наиболее удобны модели, которые устанавливаются на верстак или стол и используются стационарно.

Первые циркулярные пилы были разработаны фирмой SKIL в 20-е годы прошлого столетия. С тех пор вид инструмента претерпел значительные изменения. Производители беспрерывно работают над совершенствованием конструкции, по сей день выдерживающей суровую конкуренцию. Каковы конструктивные отличия инструмента со стационарным креплением и какие модели представлены на рынке, читайте далее.

Устройство циркулярки со стационарной установкой

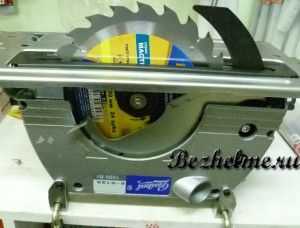

закрепленная на столе циркулярка Байкал

Циркулярная пила создана для поперечной и продольной резки относительно мягких материалов: дерева, древесных плит, пластмасс, цветных сплавов. Ручной инструмент работает быстро и точно, поэтому широко применяется при различных столярных работах, а также при:

  • выполнении кровельных работ;
  • настилке половых покрытий;
  • изготовлении мебели.

Заменив диск на ручной циркулярке, можно выполнять резку мягких металлов и профилей. А установив на верстак с помощью специального устройства — превратить ее в станок.

Главные элементы циркулярной пилы:

  • электромотор;
  • редуктор в корпусе;
  • направляющая;
  • платформа;
  • защитный короб;
  • стационарное крепление.

Корпус инструмента выполняется из прочного пластика и лишь у единичных моделей из металла. Так как при работе производится много пыли и стружки, производители предусматривают систему стружкоудаления. Как правило, это выход для подключения промышленного пылесоса. Существуют модели со встроенным контейнером для сбора пыли — удобное решение для разовых работ.

На современных ручных моделях устанавливают только коллекторные электромоторы мощностью 750 — 2500 Вт. Этот показатель определяет число оборотов диска и возможности инструмента. Самые мощные модели имеют частоту оборотов до 5000. Мощный мотор требует охлаждения, которое обеспечивается вентиляционной системой корпуса.

Платформа имеет большое значение при выборе. Она может быть:

  • штампованная — более дешева, подходят для любителя;
  • литая алюминиевая — не деформируется, прочная и устойчивая.

Нередко на платформу наносится градуированная шкала, помогающая точнее распиливать заготовки.

Направляющая шина — служит для выполнения ровного реза. Некоторые производители оснащают свой инструмент направляющей. Но так бывает не всегда.

Выбирая направляющую, следует учитывать модель и производителя ручной циркулярки. Шина зачастую достаточно дорога, поэтому целесообразнее приобретать инструмент, уже укомплектованный направляющей.

Дополнительные приспособления

Лазерная указка — удобная опция, которая позволяет резать деталь с засыпанной опилками разметкой. Повышает стоимость оборудования, но приветствуется профессионалами.

Возможность замены диска — современные модели оснащаются блокировкой шпинделя, которая позволяет быстро и просто снимать диск для замены. В противном случае диск снимается двумя ключами — длительная и неудобная процедура.

Стационарное крепление для циркулярки

Это простое устройство немного увеличивает стоимость пилы, но значительно расширяет ее функционал. Особенно это касается мощных тяжелых устройств. Стационарное крепление представляет собой:

  • пару струбцин, которые фиксируют механизм на верстаке;
  • пару ножек;
  • пластину, фиксирующая защиту;
  • зажим для пусковой кнопки (кнопка зажимается в положении «ВКЛ»).

Для креплений в верхней части корпуса инструмента предусмотрены отверстия. После установки образуются три точки опоры, которые надежно и прочно удерживают пилу вверх режущими зубцами. Получается мини-циркулярный станок с рабочей поверхностью, равной платформе. Очень удобно для распила большого количества некрупных деталей.

Установка пилы на стационарное крепление

  1. Прикрепляем ножки: вынимаем заглушки-болты и вместо них ввинчиваем болты для фиксации ножек.
  2. Прикрепляем пластину, фиксирующую защиту. Защита должна быть вправлена в корпус и прижата пластинкой.
  3. С помощью струбцин прикрепляем инструмент к верстаку, вставляя крючки в специальные отверстия.

струбцины для крепления

Устанавливают «вверх ногами» только специально разработанные модели! Иначе вероятна перегрузка инструмента или заклинивание диска, влекущее дорогостоящий ремонт. Многие производители ручных циркулярных пил предупреждают о невозможности использования инструмента в перевернутом виде. Информацию об этом ищите в инструкции по эксплуатации.

На рынке представлено немного моделей с возможностью стационарной установки. В основном это отечественная продукция. Отличительные свойства — большой диаметр круга и мощный электродвигатель.

Союз ЦПС-50200Калибр ЭПД — 2100+СтCraft CCS 2200БайкалRebir RZ 2-70-2Интерскоп ДП-2000
Мощность, Вт250021002201500\180021502000
Число оборотов на холостом ходу, об\мин6000480055003700\410060004200
Диаметр диска, мм200200200200205235
Макс. глубина пропила, мм586568707285
Угол наклона, граддо 45до 45до 45до 45до 45
Вес, кг76,65,76,77,8

Таблица 1. Характеристики некоторых моделей циркулярных пил с настольным креплением, представленных на отечественном рынке

Критерии выбора циркулярной пилы со стационарным креплением

ручная циркулярка Rebir с возможностью крепления на столе

Хотя выбор моделей со стационарным крепежом не богат, среди них нужно выбрать самую подходящую.

Мощность

Распилка древесины требует значительных усилий, поэтому эффективнее работа мощных пил. Да и срок службы инструмента будет дольше, ведь мощному двигателю требуется меньше усилий, он не перегревается. Вместе с тем, чем мощнее устройство, тем оно тяжелее. Но вопрос частично решается наличием настольной подставки.

Самые мелкие и слабые механизмы имеют мощность 1200 Вт, самые крупные 2500 Вт. Выбирать следует, исходя из режима использования инструмента.

Глубина пропила

Это тоже важный параметр, хотя он не очень разнится у крупных и мелких пил. Особое внимание следует обратить на максимальный пропил под углом. У современных моделей есть возможность пиления под градус. Значение распила под градус всегда намного меньше, чем по прямой, именно на этот показатель следует обращать внимание при поисках небольшой ручной пилы.

Комплектация пилы

Каждый производитель предлагает множество вариантов комплектации своих изделий. Самые важные дополнения это:

  • ограничитель — используется для снятия ровных кромок материала, превращения необрезной доски в обрезную, отпиливания длинных полос материала от куска;
  • линейка — прикрепляется на болтах к платформе и помогает отмерить ширину отрезаемого куска.

Больше всего дополнительных приспособлений у недорогих пил азиатского производства. Именитые бренды обычно ограничиваются скудным набором самого устройства и ограничителя. Остальное придется докупать.

Совместимость пильных кругов

Пильные диски различаются по количеству, форме и размеру зубьев, материалу, посадочному и внешнему диаметру. Диски на 32 невозможно насадить на патрон 30 мм. Большой диск с поперечником 200 мм «встанет» не на каждую маломощную циркулярку.

Количество зубцов на круге определяет возможности и качество работы. Так, при большем количеством зубцов получается лучший срез. Для резки прессованных плит оптимальны диски на 36 — 48 зубцов. Чтобы работать с доской достаточно 20 — 24 зубцов. Более долговечны диски с твердосплавными наплавками, они способны распилить даже случайно забитый в доску гвоздь.

По форме зубцов диски делятся на активные (заточенные под положительным углом) и пассивные (заточенные под отрицательным углом). Разводка зубцов по ходу движения пильного круга характерна для положительного угла заточки. А разводка против движения — для отрицательного. Твердые материалы распиливают пассивными (металлические сплавы, жесть), а дерево и пластик — активными дисками. Если пилить дерево кругом с отрицательной заточкой, срез получится рваным, с торчащими волокнами.

Видеоролики об устройстве и модернизации ручной циркулярки Байкал 514:

stanokgid.ru

Cтол для ручной циркулярной пилы своими руками


Ни одна деревянная работа не обходится без пиления. Ручная циркулярка не очень-то удобна для моих задач, и у меня уже давно созревало желание сделать стол для циркулярки. Т.к. мастерская у меня маленькая - то и столик нужен был маленький. На прошлой неделе я его наконец-то сделал. ("Лень - двигатель прогресса" Нужно было пилить для очередного деревянного изделия, а без него не хотелось даже начинать) На изготовление стола с оснасткой ушло 4 вечера.

Стол получился простым, но вполне функциональным.
Размеры стола (Ш520 x Г500 x В230 мм), салазки для поперечного пиления (Ш580 х Г170 х В 80мм)

Упор для продольного пиления.

Для столешницы мне удалось на рынке найти лист ламинированной фанеры 9мм. Что очень порадовало он был идеально отпилен: все стороны строго 90o. На столешницу прикрепил ручную циркулярку Black&Decker CD601. (1100 Вт, 5000 об/мин, 170мм). Пила может менять глубину и угол пропила.

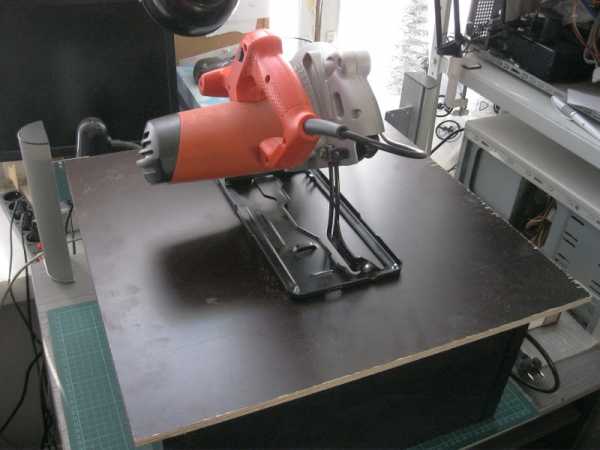

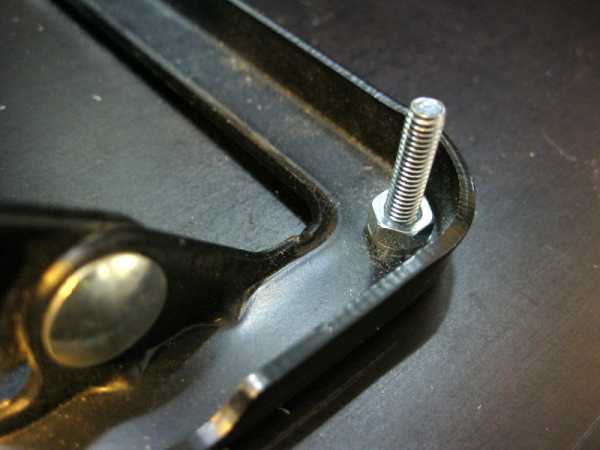

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание - тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании - прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки - это возможность подключения пылесоса. Если пилить без пылесоса - в воздух поднимается мелкая древесная пыль.

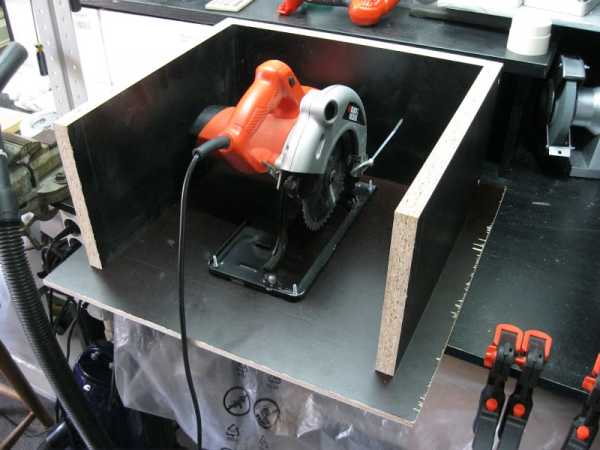

Основание сделал из 22мм панелей ДСП. Размеры основания выбрал такое, чтобы к краю столешницы можно было прикрепить оснастку.

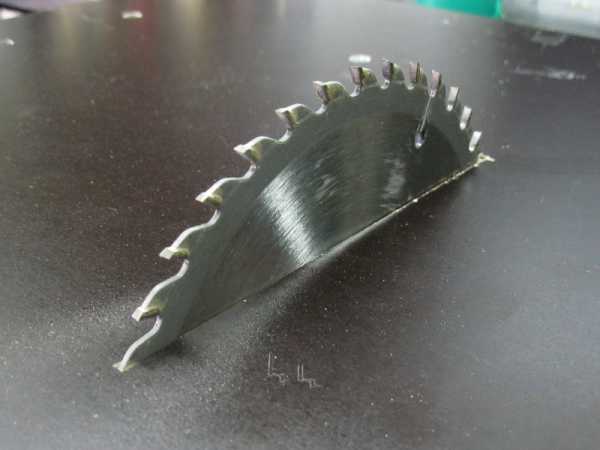

Диск пропилился на верхнюю сторону столешницы. Высота - 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки - можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

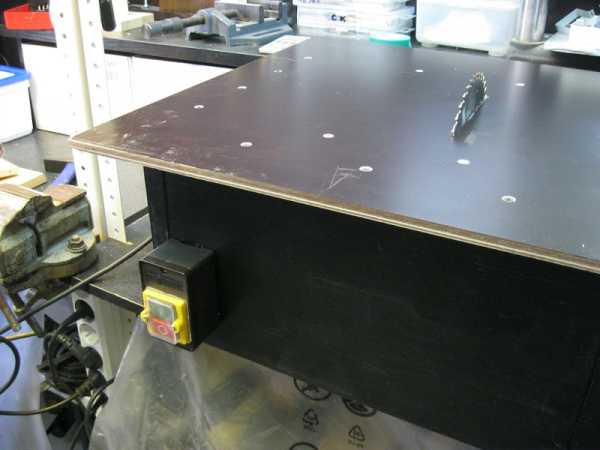

Чтобы пуском пилы было удобнее управлять - поставил кнопку пуска (получилось, что это - самая дорогая деталь моего стола 🙂 )

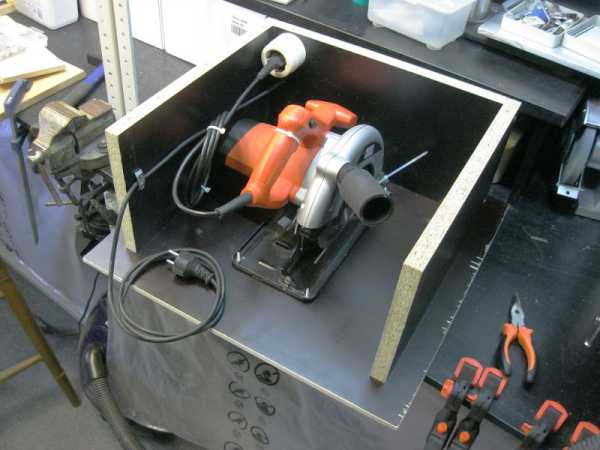

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Для этого кнопку пилы на рукоятке фиксировал стяжкой в нажатом положении.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

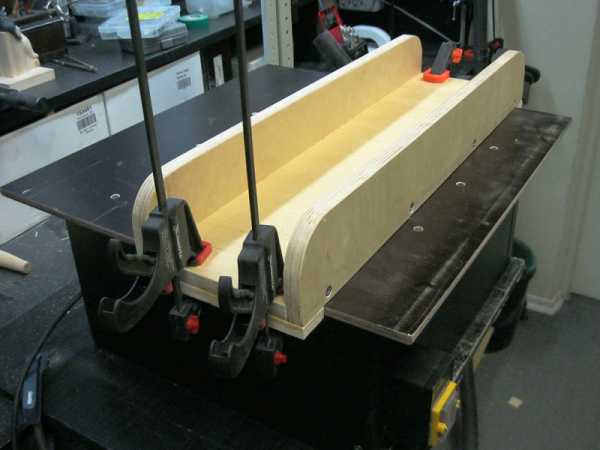

Для поперечного пиления сделал вот такие салазки .

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90о. Тонкие деревяшки можно класть внутрь салазок.

Вид снизу.

Вот так пилится рейка.

Можно даже нарезать рейку, как колбасу 🙂 Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

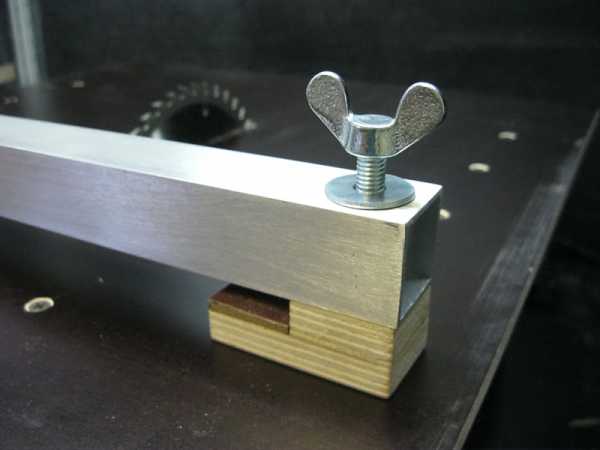

Для этого я купил алюминиевую трубу 30х30 и пару винтов М6 с барашками.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Упор получился простой и надежный.

Вцепляется в края мертвой хваткой.

У него есть только один недостаток - каждый раз, выставляя размер, приходится его выравнивать, чтобы он был строго параллелен диску.

И напоследок мелочь.


Циркулярная пила - опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
- переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
- поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
- Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
- Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Другие интересные посты о моих самодельных инструментах:
+ Фрезерный стол.
+ Контейнер-ловушка для стружки.
+ Направляющая для циркулярной пилы.

markellov.livejournal.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
