Струбцины это – Виды струбцин и зажимов для работы с деревом

alexxlab | 20.10.2019 | 0 | Вопросы и ответы

Содержание

Струбцина - это... Что такое Струбцина?

Различные виды струбцин

Струбци́на (нем. Schraubzwinge) — один из видов вспомогательных инструментов, используемый для фиксации каких-либо деталей в момент обработки, либо для плотного прижатия их друг к другу, например, при склеивании.

Металлическая струбцина

По конструкции, струбцина обычно состоит из двух частей — основной рамы и подвижного элемента с зажимом, перемещение которого позволяет менять расстояние между губками инструмента. На подвижной части также располагается зажимное устройство — винт или рычаг, используемый для фиксации подвижной части, а также регулирования силы сжатия.
Струбцины могут изготавливаться из дерева, металла.

Иногда, не совсем точно, струбциной называют элемент нестационарного крепления какого-либо приспособления устройства или станка к столешнице, например, тиски, мясорубка с ручным приводом, "настольные" лампы и др.

Обычно для установки струбцины необходимо использовать обе руки, однако есть варианты (на картинке второй слева в верхнем ряду), позволяющие обходиться только одной.

Также есть разновидность струбцин, так называемых рычажных (другое название прижим, зажим, быстрозажимное устройство, устройство быстрой фиксации (по англ. Toggle Clamp)), в основе которых используется система осей и рычагов (эксцентрик, коленчатый рычаг). При относительно малом прикладываемом усилии создается относительно высокая сила зажима. Для быстрого фиксирования детали необходимо одним движением руки переместить рукоять зажима. Устройства быстрой фиксации, в основном служат для быстрой и надежной фиксации детали, и препятствуют ее смещению под действием возникающих при обработке сил.

См. также

dic.academic.ru

Струбцина Википедия

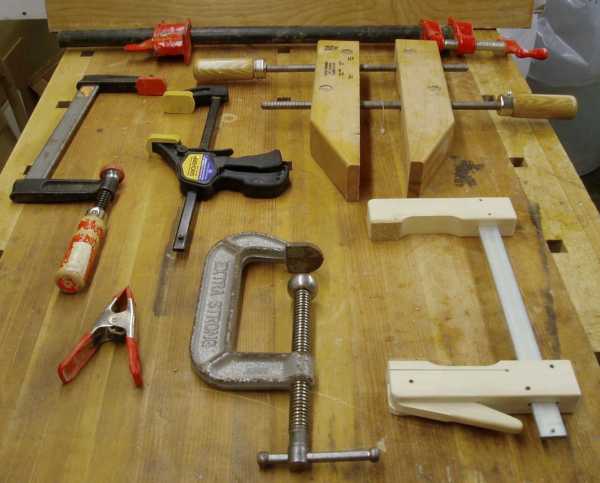

Различные виды струбцин и зажимов

Струбци́на (нем. Schraubzwinge) — один из видов вспомогательных инструментов, используемый для фиксации каких-либо деталей в момент обработки либо для плотного прижатия их друг к другу, например, при обработке напильником , либо сверлении либо склеивании. Струбцины обычно изготавливаются из металла либо древесины.

Иногда, не совсем точно, струбциной называют элемент стационарного крепления какого-либо приспособления устройства или станка к приподнятой горизонтальной поверхности стола. Например, тисков, мясорубки, настольной лампы и других.

Ручная мясорубка со стационарным креплением к поверхности стола в виде ходового винта с прижимом, ошибочно называемым струбциной

Конструкция[ | ]

Металлическая струбцина

Струбцина обычно состоит из двух частей — основной рамы и подвижного элемента с зажимом, перемещение которого позволяет менять расстояние между губками инструмента. На подвижной части также располагается зажимное устройство — винт или рычаг, используемый для фиксации подвижной части, а также регулирования силы сжатия.

Также есть разновидность струбцин, так называемых рычажных, в основе которых используется система осей и рычагов. Другое название такой струбцины — прижим, зажим, быстрозажимное устройство, устройство быстрой фиксации (англ. toggle clamp). При достаточно малом усилии создаётся относительно большая сила зажима. Для быстрого фиксирования детали необходимо одним движением руки переместить рукоять зажима.

Обычно для установки струбцины необходимо использовать обе руки, однако есть модификации (например, левая нижняя на правой картинке), позволяющие обходиться только одной.

См. также[ | ]

Литература[ | ]

  • Струбцина // Энциклопедия «Техника». — М.: Росмэн, 2006.

Ссылки[ | ]

ru-wiki.ru

Зачем нужны и какими бывают струбцины. Их назначение и особенности

Набор ручного инструмента любого мастера невозможно представить без приспособлений для фиксации и удержания различных заготовок во время их обработки. К подобным приспособлениям относятся разнообразные тиски, зажимы и струбцины. Они могут использоваться и для решения иных задач, например, для плотного прижатия мелких заготовок друг к другу при склеивании.

Конструктивно струбцина обычно состоит из подвижного элемента с зажимом и неподвижной основной рамы. Изменение расстояния между губками производится путем перемещения подвижного элемента, который – при достижении требуемого положения – фиксируется специальным винтом или рычагом. Эти же приспособления используются для регулирования силы натяжения.

Струбцины изготавливаются из дерева твердых пород и металла. Фиксация заготовок проводится одной или, чаще, двумя руками. Иногда к струбцинам относятся обычные тиски, элементы крепления мясорубок и прочих подобных инструментов – но это не совсем верно.

Особый класс ручного инструмента представляю так называемые ручные струбцины (с подобными можно ознакомиться на страницах этого сайта). Иначе они называются устройствами быстрого зажима (фиксации), зажимами, прижимами, быстрозажимными устройствами. Это – простой в использовании инструмент, позволяющий одним движением руки осуществлять зажим заготовки. При этом развивается значительное по величине усилие.

Типы струбцин

  • Для фиксации стальных балок во время сварки используют инструмент, способный развивать особо большое усилие сжатия – G-образные струбцины. Особенностью является хрупкость материала, из которого изготовлен инструмент, отчего он (материал) может лопнуть при чрезмерном усилии;
  • Для фиксации заготовок с приложением усилия за пределами их контура (благодаря глубокому зеву и комбинации неподвижной губки и скользящей по металлической полосе регулируемой губки) применяются F-струбцины;
  • Для фиксации рамных, каркасных, панельных соединений на клею до полного его высыхания используются реечные (рамные, оконные, балочные, штанговые) струбцины.

Разные типы инструмента отличаются не только сферами применения, но и размерами, развиваемым усилием. Например, реечный инструмент, как правило, имеет длину от 450 до 1200 мм, но бывают и большей длины. Впрочем, большинство мастеров предпочитает самостоятельно удлинять инструмент путем скрепления болтами и зажимами двух струбцин, или используя специальные рейки-удлинители.

 Loading ... Спасибо Вам за добавление этой статьи в:

rmnt.net

Для чего нужны струбцины?

Самый «домашний» мастер знает, что набор инструментов, который обязательно должен присутствовать в хозяйстве, включает в себя не только отвертки или мощное электрооборудование (дрели и проч.), а и всевозможные вспомогательные приспособления.

Одним из устройств, пользующихся популярностью, является струбцина. И хотя нельзя сказать, что вы будете часто в ней нуждаться, но это приспособление может выручить в самый неожиданный момент, подробнее на портале МатериалИнфо. Отклеилась подошва у сапога? Используйте струбцину для фиксации изделия – и можете смело ремонтировать обувь в домашних условиях. Таких случаев – множество. Не тратьте время и деньги на мастера, если с помощью эффективного инструмента можно выполнить сравнительно простую работу по ремонту разнообразных изделий своими руками.

Струбцины: назначение и сферы применения

Простое по конструкции приспособление позволит решать разные по сложности задачи:

  • — безопасное сверление деревянных, металлических, пластиковых и другого вида заготовок;
  • — надежное склеивание элементов изделий;

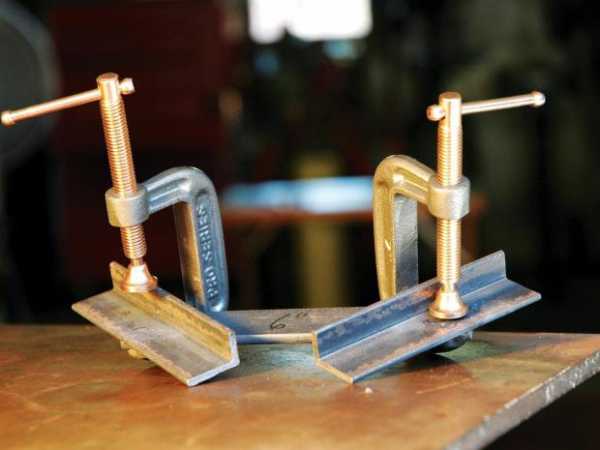

  • — фиксация детали для осуществления сварки;
  • — быстрая и точная стыковка и сборка заготовок.

Струбцины разнообразного вида используются во многих сферах жизни человека. Ремонт и изготовление мебели, каркасов, ящиков – без специальных приспособлений даже с помощью производительного мощного инструмента добиться отличного качества и точности выполнения этих и других работ просто невозможно. Надежная и быстрая фиксация детали позволит сократить временные затраты и повысить результативность действий мастера в сложных условиях.

При этом благодаря струбцине вы сможете выполнять поставленные задачи даже в ограниченном пространстве. Надежное сжатие детали обеспечивает ее неподвижность, что позволяет зафиксировать изделие также в наиболее удобном для мастера положении. Кроме того, таким образом достигается и безопасность работы со сложными материалами.

Разнообразие видов струбцин подразумевает использование их в разных целях и для крепления заготовок определенных типов. Быстрозажимные, ременные, столярные, слесарные, трубные, Т-образные, угловые, рычажные, ленточные – это не полный список моделей инструмента, пользующегося высоким спросом у потребителей. При желании обратитесь за консультацией к менеджерам надежного поставщика, которые помогут выбрать оптимальный инструмент.

Рекомендуем посмотреть:

neruds.ru

Струбцина что это — studvesna73.ru

Различные виды струбцин

Струбци́на (нем.   Schraubzwinge ) — один из видов вспомогательных инструментов. используемый для фиксации каких-либо деталей в момент обработки, либо для плотного прижатия их друг к другу, например, при склеивании.

По конструкции, струбцина обычно состоит из двух частей — основной рамы и подвижного элемента с зажимом, перемещение которого позволяет менять расстояние между губками инструмента. На подвижной части также располагается зажимное устройство — винт или рычаг. используемый для фиксации подвижной части, а также регулирования силы сжатия.
Струбцины могут изготавливаться из дерева, металла.

Иногда, не совсем точно, струбциной называют элемент нестационарного крепления какого-либо приспособления устройства или станка к столешнице, например, тиски. мясорубка с ручным приводом, «настольные» лампы и др.

Обычно для установки струбцины необходимо использовать обе руки. однако есть варианты (на картинке второй слева в верхнем ряду), позволяющие обходиться только одной.

Также есть разновидность струбцин, так называемых рычажных (другое название прижим, зажим, быстрозажимное устройство, устройство быстрой фиксации (по англ. Toggle Clamp)), в основе которых используется система осей и рычагов (эксцентрик, коленчатый рычаг). При относительно малом прикладываемом усилии создается относительно высокая сила зажима. Для быстрого фиксирования детали необходимо одним движением руки переместить рукоять зажима. Устройства быстрой фиксации, в основном служат для быстрой и надежной фиксации детали, и препятствуют ее смещению под действием возникающих при обработке сил.

Смотреть что такое «Струбцина» в других словарях:

Струбцина — зажимное приспособление для крепления деталей на верстаке, слесарном столе или в шаблоне при столярной, слесарной и других видах обработки, при склеивании деревянных деталей, сборке и т.д. Обычно струбцина снабжается винтовым устройством. По… … Финансовый словарь

струбцина — штатив, струбцынга, струбцинка, струбцынка, струбцинок Словарь русских синонимов. струбцина сущ. кол во синонимов: 8 • зажим (26) • … Словарь синонимов

СТРУБЦИНА — (нем. Schraubzwinge от Schraube винт и Zwinge тиски), приспособление в виде скобы с винтом для закрепления обрабатываемых деталей на верстаке, станке и т. д. для временного соединения деталей при сборке … Большой Энциклопедический словарь

СТРУБЦИНА — (или струбцына), струбцины, и СТРУБЦИНКА (или струбцынка), струбцинки, жен. (от нем. Schraubzwinger) (тех. стол.). Тиски, зажим с винтом. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

СТРУБЦИНА — (или струбцына), струбцины, и СТРУБЦИНКА (или струбцынка), струбцинки, жен. (от нем. Schraubzwinger) (тех. стол.). Тиски, зажим с винтом. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 … Толковый словарь Ушакова

Струбцина — Ц зажимное приспособление для крепления деталей, используемое при при склеивании и монтаже деревянных конструкций. Источник: Словарь архитектурно строительных терминов … Строительный словарь

Струбцина — – зажимное приспособление для крепления деталей, используемое при при склеивании и монтаже деревянных конструкций … Словарь строителя

СТРУБЦИНА — (нем. Schraubzwinge. от Schraube винти Zwinge тиски) приспособление для крепления деталей на верстаке, станке или в шаблоне при слесарной, столярной и др. видах обработки, при склеивании дерев. деталей, при сборке и т. д. С. выполняется из… … Большой энциклопедический политехнический словарь

струбцина — ы; ж. [от нем. Schraubzwinge] Вид скобы с прижимным винтом для закрепления обрабатываемых деталей на верстаке, шаблоне (применяется в слесарном, столярном деле). Зажать деталь в струбцину. Деревянная, железная с. ◁ Струбцинка, и; мн. род. нок,… … Энциклопедический словарь

струбцина — (струбцинка) (нем. schraubzwinge) вянтовой зажим приспособление для закрепления деталей при их обработке на верстаке, ставке, шаблоне и т. д.; имеет вид скобы с прижимным винтом; примен. в слесарном и столярном деле. Новый словарь иностранных… … Словарь иностранных слов русского языка

  • Струбцина Lansky LM010 Super «C9quot; Clamp. Струбцина с креплением для стола, предназначена для комплектов заточки Lansky. Служит для фиксации струбцины для зажима ножей на столах, подоконниках, верстаках и других рабочих поверхностях.… Подробнее Купить за 2150 руб
  • Струбцина реечная быстрозажимная «Gross9quot;, металлический корпус, рычажный храповый механизм, 8″/200 мм. Струбцина реечная торговой марки GROSS предназначена для надежного зажима и удержания заготовок различных конструкций толщиной до 200 мм. Шина струбцины изготовленаиз холоднотянутой стали.… Подробнее Купить за 1768 руб
  • Струбцина Практик. Струбцина Практик практик (ЭР-6Pro, Pro2)Струбцина для крепления к лодке датчика эхолота разработана конструкторами «Практик-НЦ» специально для отечественного эхолота Практик. Надежно… Подробнее Купить за 1200 руб

Другие книги по запросу «Струбцина» >>

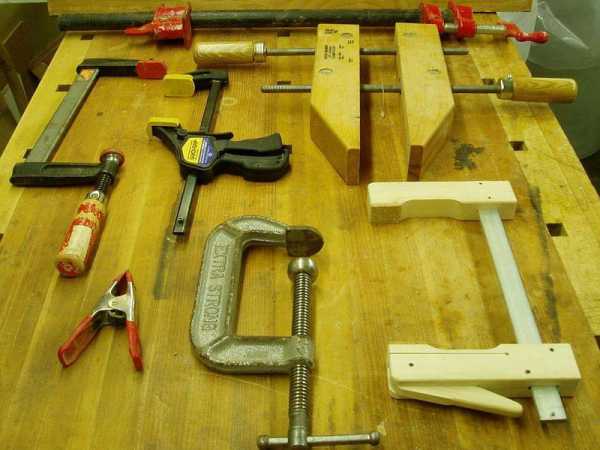

Тому, кто занимается столярной работой, не обойтись без разнообразных зажимов. Как правило, большинство из них называют струбцинами.

Струбцины помогут не только разобрать или собрать изделие, но и выступят в качестве третьей руки, когда надо скрепить детали для обработки. Со временем в домашней мастерской появится обширный ассортимент различных струбцин, но стоит заметить, что их не бывает слишком много (фото 1).

Зажимов слишком много не бывает…

Однако укомплектовать мастерскую полным набором струбцин хорошего качества — дорогое удовольствие. А их так много, разных типов и размеров, что выбор может поставить в тупик любого (фото 2).

…но выбор может сбить с толку

Остановимся на наиболее распространённых струбцинах и зажимах.

«Оконные» струбцины

При изготовлении щитов, когда склеиваются узкие доски с целью получить широкие заготовки (например, для столешницы), потребуются «оконные» (иногда их называют и дверными) струбцины для фиксации склеиваемых деталей (фотоЗ). Вместе с G-образными струбцинами они — основные помощники при фиксации деталей, их высококачественные образцы — дорогие, и выпускаются они разных размеров (фото 4).

Для изготовления мебельных щитов понадобятся «оконные» струбцины…

Разница в цене между длинными и короткими струбцинами — незначительная, но, если в мастерской мало места для коротких, с длинными «оконными» струбцинами не всегда можно собрать небольшой корпус. Часто длинные струбцины слишком громоздкие и неуклюжие для маленьких изделий (фото 5), поэтому неизбежно понадобятся несколько коротких струбцин. Но если нужно изготовить предмет мебели с каркасным корпусом, то без длинных струбцин не обойтись.

Если длинные струбцины кажутся слишком громоздкими…

Удлинительные штанги

Удлинительные штанги позволят превратить короткие струбцины в длинные (фото 6). Здесь снова важно качество узлов. Штанги должны быть прямыми и прямоугольными, головки — хорошо обработанными с чисто нарезанной резьбой, обеспечивающей равномерное создание большого усилия при затягивании (фото 7). Обычно у дешёвых струбцин штанги прогнуты и скручены, а резьба настолько грубая, что не обеспечивает правильную затяжку.

. для коротких можно купить удлинительные штанги…

…но предварительно нужно убедиться, что при затягивании усилие растёт равномерно, без скачков.

Струбцина используется не только для склеивания деталей, но и для фиксации частей при пробной сборке, обычно на громоздких изделиях, когда нет помощника, а своих рук не хватает (фото 8).

«Оконные» струбцины могут работать как дополнительная пара рук…

Чтобы губки струбцин не оставляли следов на поверхностях фиксируемых ими деталей, используют разные подкладки (фото 9).

…а чтобы не повредить поверхности деревянных деталей, под губки подкладывают планки.

Для начала целесообразно приобрести пару струбцин длиной 900 мм с удлинительными штангами, а позже прикупить пару струбцин длиной 600 мм и 1200 мм. При работе с изделиями из щитов и панелей обычно требуется прижать крышку и дно так, чтобы свести к минимуму любое их искривление. Поэтому даже для простых сборочных работ понадобятся много струбцин, и наверняка больше, чем можно предположить (фото 10).

Даже для простейшей сборки струбцин потребуется довольно много

Струбцина с Т-образными штангами

При изготовлении массивных изделий стоит подумать о струбцинах с жёсткими штангами Т-образного сечения, предназначенными для сборки дверных полотен и больших рам (фото 11). За счёт удлинительных штанг можно получить струбцины длиной до 2,7 м, что перекроет габариты большинства изделий.

Струбцина со штангами Т- образного сечения незаменимы при изготовлении массивных изделий

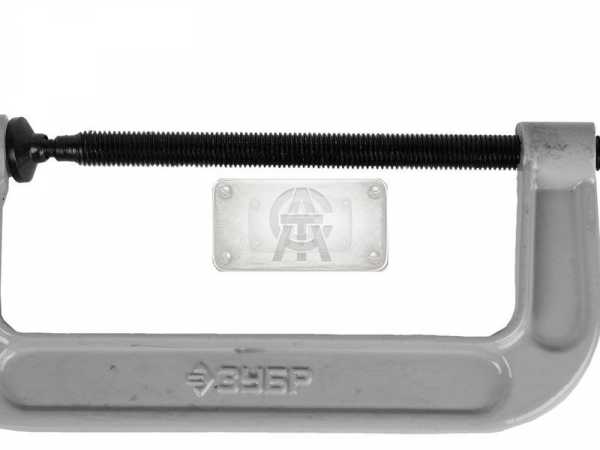

G-образные струбцины

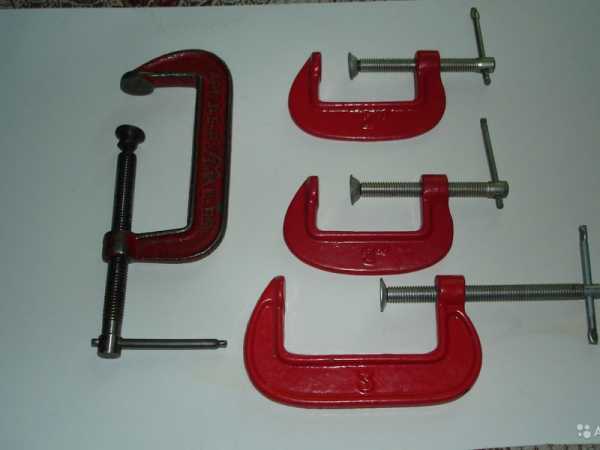

G-образные струбцины выпускаются разных размеров (фото 12). И лучше на них не экономить, а приобрести столько, сколько можно, так как именно такие струбцины используются при проведении большинства работ (фото 13). Самые ходовые из них — с шириной захвата 100 и 150 мм, но при первой же возможности нужно пополнять «парк» струбцин экземплярами больших размеров. И тут оправдано приобретение качественных образцов, так как скобы дешёвых струбцин прогибаются, и поэтому с ним трудно работать. У многих из них губки полностью не смыкаются, следовательно, они бесполезны для тонких деталей (фото 14). Но встречаются в продаже и облегчённые струбцины, довольно дешёвые при превосходном качестве (фото 15).

G-образные струбцины выпускаются разных размеров…

…и желательно, чтобы в домашней мастерской они присутствовали.

Часто дешёвая струбцина приходится применять с дополнительными подкладками при фиксации тонких деталей…

…но, так как стоят они недорого, им тоже найдётся место в мастерской.

Есть также специализированные G-образные струбцины с увеличенной глубиной захвата, что позволяет им дотянуться в места, недоступные обычным G-образным струбцинам. Поэтому желательно иметь и пару таких струбцин, а использовать их можно и при выполнении «нормальной» работы (фото 16).

Нужны пара G-образных струбцин с глубоким зевом…

Для фиксации накладок есть струбцина (кромочная), прижимающие детали сразу в двух направлениях (фото 17).

… и несколько кромочных струбцин.

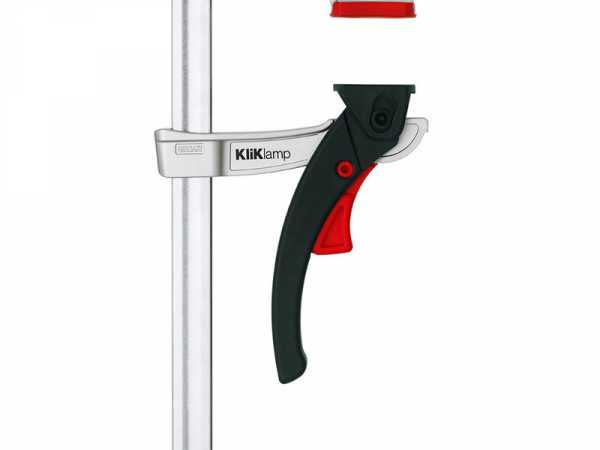

«Скоростные» зажимы

Склеиваемые узлы могут быть слишком крупными даже для самых больших G-образных струбцин. В этом случае, возможно, лучшее решение — использовать «скоростные» струбцины, так как их губки могут быстро раздвигаться на довольно большое расстояние в обоих направлениях (фото 18). Однако эти струбцины с досылкой губки развивают весьма ограниченное усилие и скорее являются приспособлениями удерживающими, чем затягивающими (фото 19). Поэтому при их покупке лучше остановить свой выбор на образцах с мягкими пластиковыми накладками на губках, что позволит потом сэкономить не один час на прилаживании прокладок, которые вечно выскальзывают при установке струбцины.

У «скоростных» зажимов большой диапазон перемещения губок в обоих направлениях…

…а кроме того, удерживающее приспособление часто нужнее стягивающего.

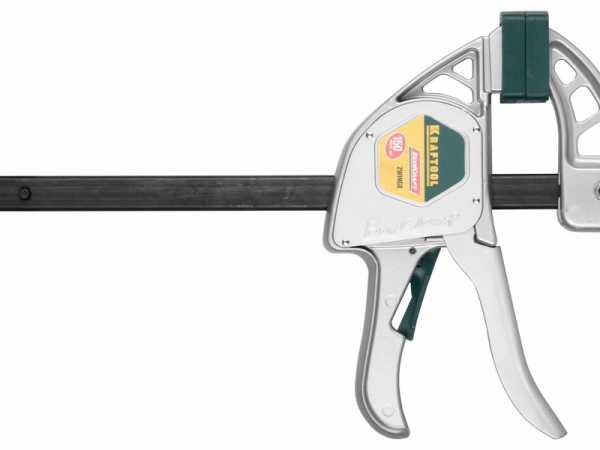

Струбцина пистолетного типа

Ещё один тип струбцин, о котором нельзя не упомянуть, — «пистолетные» (фото 20). Они — безусловная находка, особенно если приходится работать в одиночку. так как управляются одной рукой, и можно, удерживая деталь, одновременно прижимать её струбциной (фото 21). Размеры их — от очень маленьких, прекрасно подходящих для изготовления моделей, до мощных распорно-зажимных образцов с разворачивающимися губками, которые можно использовать и для разборки соединений, и для стягивания деталей (фото 22). На их губках уже есть защитные резиновые накладки.

В арсенале нужно оставить место и для струбцин пистолетного типа…

…так как работать с ними удобно и одной рукой.

Более того, такими струбцинами можно и стягивать детали, и отжимать друг от друга.

Быстрое перемещение губок этих струбцин по рейке делает их идеальными инструментами при креплении заготовок к верстаку (фото 23). Недорогие образцы таких струбцин прекрасно подходят, например, для приклеивания кромочных накладок, где скорее нужно их количество, чем серьёзное усилие стягивания.

Струбцины пистолетного типа прекрасно подходят для быстрого крепления деталей к верстаку…

Зажимы типа «клещи»

Для ускорения работы неоценимы и лёгкие зажимные клещи типа захватов. Они тоже сделаны для работы одной рукой. Это столярный эквивалент любимых многими быстросъёмных зажимов сварщика (фото 25). Если такие есть в мастерской, использоваться они будут регулярно, например, чтобы скрепить одинаковые детали в пакет и обрабатывать их заодно (фото 26), или для фиксации тонких накладок, когда нужно удержать их на месте, но при этом иметь некоторую свободу на подгонку (фото 27).

…а дешёвые можно купить взамен кромочных струбцин.

..и полезны для удержания в пакете одновременно обрабатываемых деталей…

. или для фиксации тонких накладок.

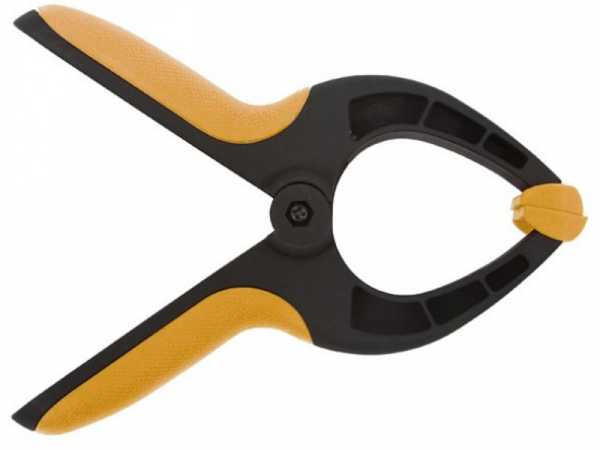

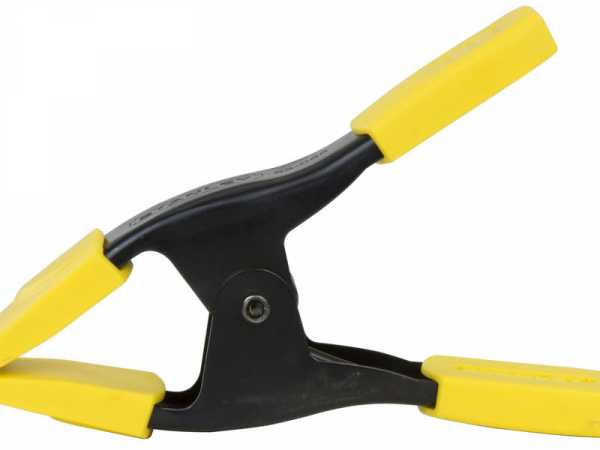

Пружинные зажимы

Для действительно лёгких работ по фиксации деталей приобретите набор пружинных зажимов (фото 28), дешёвых и универсальных. Особенно они пригодятся при реставрационных работах. когда нужно придержать маленькие вставки отдельных деталей или шпона.

И наконец… Если предстоит делать рамы для картин, подумайте о приобретении ленточного зажима (фото 29). Другой полезный зажим — угловая струбцина для соединений деталей на ус (фото 30).

А там, где не подойдёт ни одна струбцина, выручит набор тяжёлых грузов (фото 31). Они тоже частенько используются в мастерской.

Для реставрационных работ пригодятся пружинные зажимы.

При изготовлении рам для картин сложно переоценить ленточные зажимы.

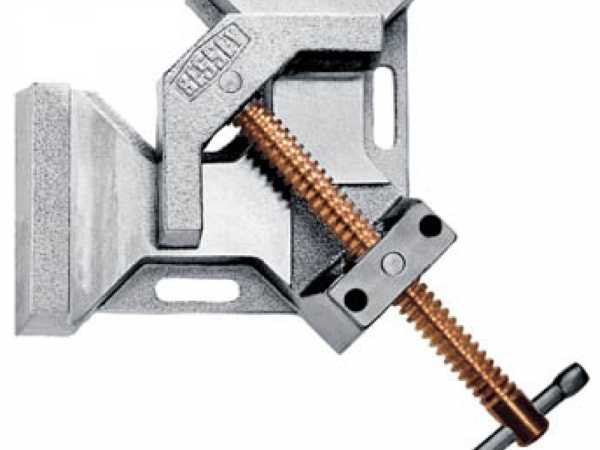

А ещё понадобятся струбцины для соединения деталей на ус.

Тяжелые грузы тоже нужны в мастерской.

У многих домашних умельцев возникают вопросы по поводу струбцин. Для чего они применяются, как используются и какие лучше? Для тех, кто не знает, стоит отметить, что струбцина – это зажим для временного позиционирования деталей для последующего их крепления. Струбцины бывают разных видов и предназначаются для различных задач. Те, кто занимается столярными работами, знает, что чем больше используешь такие зажимы, тем больше применений им находится. Поэтому в мастерской всегда должны быть надежные и удобные в работе струбцины различных видов и размеров.

Столярные струбцины – общее описание

Изготавливаются столярные зажимы из дерева и металла. Установив на поверхности такое устройство, работать можно обеими руками.

Простейшая ручная струбцина состоит из основной рамы и подвижных элементов. которые оборудованы зажимами в виде винтов или рычагов. Они не только фиксируют подвижную часть, но и регулируют силу сжатия.

Существуют рычажные приспособления, которые основаны как на системе осей, так и рычагов. Чаще всего их называют зажимами или прижимами. С их помощью можно сделать быструю фиксацию заготовки. Для этого нужно только приложить немного усилий для перемещения рукоятки, и приличная зажимная сила создастся мгновенно.

Виды слесарных и столярных струбцин

Модели зажимов различаются механизмами, поэтому подразделяются на следующие классы:

При выборе такого приспособления необходимо обращать внимание на расстояние, на которое раздвигаются фиксаторы и на рабочий ход. Самыми практичными являются струбцины, имеющие наибольшие вышеперечисленные показатели. С их помощью можно работать с изделиями крупных размеров (от 20 до 350 мм).

Разновидности струбцин

Укомплектовать свою рабочую мастерскую полным набором столярных струбцин по карману не каждому. Их видов и размеров существует достаточно много. Поэтому стоит рассмотреть только наиболее распространенные их типы.

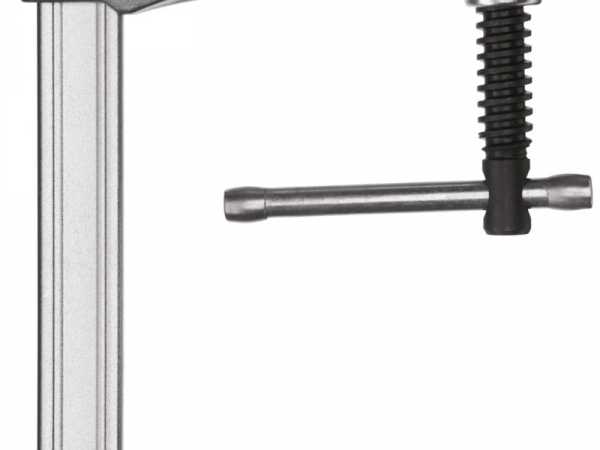

F-образные струбцины

Такие приспособления представляют собой комбинацию неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. F-образные струбцины имеют глубокий зев. который позволяет фиксировать деталь далеко от ее кромки. У скользящей головки на губке зажима может быть установлен регулировочный винт или эксцентриковый рычаг.

Зажимы разделяются на два типа:

  1. Light duty (для легкого использования). Такие достаточно тонкие и узкие приспособления не очень много весят и не занимают много места.
  2. Heavy duty (для более тяжелых работ).

F -образные струбцины просты, поэтому достаточно дешевы. Однако работать ими не очень удобно. так как приходиться держать их двумя руками и потом закручивать.

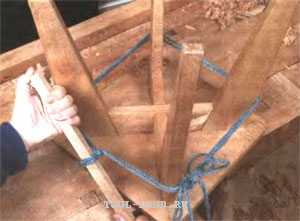

Ленточные струбцины

Сложно представить работы в столярной мастерской без ленточных струбцин. В основе такого приспособления лежит капроновый или кожаный ремень, с помощью которого на сопряженные детали передается прижимное усилие.

Ленточные зажимы обеспечат равномерное усилие прижатия и прочную фиксацию любой заготовке. Их можно применять для изготовления или ремонта рам, деревянных стульев, столешниц, аквариумов и много другого. С помощью этого универсального приспособления удобно соединять, сверлить и склеивать под точно заданным углом зафиксированные части конструкции.

Длина ленты в ременных зажимах такова, что ей можно обмотать корпус любой многогабаритной конструкции. затянув при этом одновременно все соединения. Риска повредить стягиваемые детали нет, так как металлические части ленточной струбцины их касаться не будут.

Однако в некоторых случаях с таким видом зажимов работать не очень удобно. Связано это с тем, что при установке уголка с одной стороны, с другой он может упасть. Кроме этого, нельзя усилить или ослабить давление на одну определенную плоскость или ось.

При использовании ленты без уголков можно легко повредить край кромки заготовки. Поэтому в дополнение к ленточной струбцине рекомендуется приобретать специальные уголки. которые значительно расширят функционал зажима.

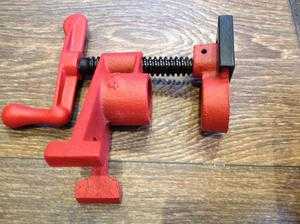

Трубные струбцины

Изготавливают трубные зажимы из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Сделать приспособление можно любой длины, нарезав на одном конце трубы резьбу и навинтив на нее упор. Зажим в любой момент можно переставить на трубу другой длины или демонтировать.

Купить трубы с резьбой можно в любом строительном магазине. При этом можно приобрести не только обычные трубы, но и элементы с гальваническим покрытием. Подвижная губка зажима лучше всего будет скользить по черным трубам. которые к тому же стоят достаточно дешево. Преимущество труб с гальваническим покрытием в том, что они защищены от коррозии. Кроме этого, в контакте с клеем, в отличие от простых труб, элементы с таким покрытием не оставляют на заготовке темные пятна.

Для защиты выступающей резьбы можно воспользоваться специальными съемными колпачками. Чтобы длинные струбцины при стягивании не прогибались, рекомендуется использовать более жесткие элементы с диаметром ¾ дюйма.

Если при склеивании большой конструкции и под рукой нет зажима необходимой длины, можно воспользоваться двумя короткими приспособлениями. Для этого их нужно будет соединить муфтой.

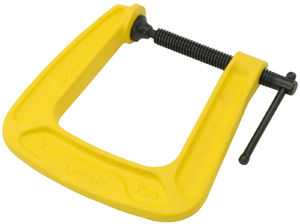

G-образные струбцины

Такой вид зажимов используется для проведения большинства работ, поэтому приобретать их рекомендуется как можно больше. Они бывают разных размеров, но чаще всего применяются приспособления с шириной захвата в 100 и 150 мм.

G-образные струбцины должны быть обязательно хорошего качества. так как скобы дешевых зажимов прогибаются и работать с ними достаточно трудно. Однако в продаже встречаются довольно дешевые облегченные зажимы превосходного качества.

Существуют специализированные G-образные зажимы с увеличенной глубиной захвата. С их помощью можно дотянуться в недоступные обычным струбцинам места. Для фиксации накладок выпускаются кромочные зажимы, способные прижать заготовку сразу в двух направлениях.

Разделяются приспособления и по виду материала изготовления:

  1. Стальные кованые струбцины позволяют прилагать большие усилия сжатия. Поэтому применять их можно даже во время сварки для фиксации стальных балок.
  2. Чугунные зажимы менее прочны, так как от чрезмерного усилия хрупкий чугун может лопнуть.

Выбирая G-образную струбцину необходимо убедиться, что винты у них большие, поверхности плоские, а вороток толстый и имеет скругленный конец.

Обслуживать столярные струбцины следует так же, как и остальной инструмент. Упоры, штанги и губки приспособлений необходимо очищать сразу после склеивания. Засохший клей удаляется с трудом и оставляет на деревянных деталях зазубрины. Чтобы винты струбцин плавно вращались, рекомендуется смазывать их воском. Масляную и силиконовую смазки лучше не использовать, так как они могут испачкать изделие.

Являющиеся практически еще «одной рукой» мастера, струбцины способны выручить, если какую-либо деталь нужно зафиксировать для обработки, «подержать», а обе руки заняты. Без них трудно обойтись при сборке самодельной мебели или склеивании каких-либо деревянных деталей, которые требуется плотно поджать друг к другу и соединить. Поэтому для столярных и других работ рекомендуется иметь столярные струбцины различных размеров и видов. не забывая при этом правильно за ними ухаживать.

  • Автор: Александр Романович Чернышов

February 16, 2014

Практически на всех промышленных предприятиях России применяется такое вспомогательное устройство, как струбцина монтажная. Данный инструмент представляет собой небольшое приспособление в виде винта со скобой. Главная его функция и значение заключается в фиксации деталей на определенное время в специальных зажимах. Другими словами, данный элемент удерживает деталь в неподвижном положении, тем самым позволяя мастеру выполнить работу более качественно и быстро. Кроме этого, струбцина монтажная широко используется в частных мастерских и даже в хозяйстве. Чем же она завоевала свою популярность, и как она устроена?

Особенности конструкций

Струбцина монтажная имеет в своем составе три основные детали: корпус, винт и специальную опорную площадку. При этом корпус данного устройства имеет G-образную конструкцию и производится из высокопрочной углеродистой стали. Винтовая передача либо просто винт обеспечивает значительную контактную нагрузку, которая необходима для надежной фиксации инструмента в струбцине. Все работы и действия по зажиму деталей проводятся вручную, то есть при использовании физической силы человека. Из-за того что данный инструмент не имеет в своей конструкции электродвигателя, он является одним из наиболее надежных и долговечных.

Назначение

Используется струбцина монтажная для кантования изделий (поворота детали с одной плоскости в другую) и их подъема в горизонтальном положении. Однако основной функцией данного устройства все же является удержание прибора в так называемых «тисках9raquo; для проведения ремонтно-восстановительных работ. Стоит отметить, что, если вам нужно использовать данный прибор для кантования деталей, не обязательно приобретать какие-либо дорогостоящие устройства. С такой работой может справиться даже самый дешевый прибор. Если же вам необходимо применить струбцину в качестве подъемного элемента, для таких целей нужно иметь универсальные устройства. Такие инструменты (хомуты для крепления воздуховодов в том числе) отличаются тем, что могут укомплектовываться дополнительным навесным оборудованием.

Что она дает?

Вследствие ряда экспериментов было заявлено, что такая струбцина в 8-10 раз более грузоподъемна, нежели ее остальные аналоги. Однако при этом производитель категорически запрещает осуществлять подъем груза в вертикальном положении. Почему так? Дело в том, что крепеж для воздуховодов типа «струбцина9raquo; не имеет возможности нормальной фиксации изделия на рабочей поверхности. Кстати, для подъема грузов в вертикальной плоскости широко используется клещевая либо же эксцентриковая струбцина с аналогичным типом зажимов.

Заключение

Таким образом, данный элемент является универсальным приспособлением для стяжки и для кантования изделий при проведении строительно-монтажных работ. Кроме этого, струбцина может вполне использоваться как грузоподъемное устройство. За весь свой многолетний период существования она зарекомендовала себя в сфере строительства только с самой лучшей стороны, благодаря чему до сих пор так востребована на российском рынке.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зажимные приспособления постоянно приходят на выручку при необходимости зафиксировать деталь. Профессионалы часто говорят, что струбцин всегда не хватает. Но, оборудуя мастерскую, старайтесь не приобретать лишних струбцин, а лишь необходимые. Это поможет избежать лишних затрат. Чтобы облегчить выбор необходимых струбцин, ниже описаны некоторые их типы.

G-образные струбцины с коваными стальными корпусами позволяют прилагать большие усилия сжатия. Их используют в строительных работах, например, для фиксации стальных балок во время сварки. Чугунные G-образные струбцины менее прочные, так как хрупкий чугун от чрезмерного усилия может лопнуть.

При покупке надо очень внимательно осмотреть струбцины и убедиться, что их прижимные поверхности — плоские, винты у них — большие, резьба — крупная, а вороток — толстый и со скруглённым концом.

Чтобы избежать вмятин на заготовках, надо использовать прокладки. Это может быть пара деревянных обрезков. И лучше, если прокладки будут из более мягкого материала, чем сжимаемые детали.

F-образные струбцины — комбинация скользящей регулируемой губки и неподвижной губки на конце плоской стальной полосы. Кроме малого веса, у таких струбцин есть ещё одно преимущество — глубокий зев, который позволяет F-образным струбцинам прилагать усилие далеко от кромки детали. Обычно у скользящей головки на губке есть регулировочный винт, но в некоторых моделях с малым усилием сжатия устанавливают эксцентриковый рычаг.

Реечные струбцины. Реечные (штанговые, балочные, оконные, рамные и др.) струбцины — весьма важный элемент оборудования для фиксации рамных, каркасных, панельных соединений на клею до его высыхания. Губка с зажимным или регулировочным винтом стационарно закреплена на одном конце жесткой стальной рейки (штанги, балки и т.п.). Вторая губка, подвижная, перемешается по рейке для подгонки струбцины под размер детали. Подвижная губка фиксируется в требуемом положении стопорной шпилькой с небольшой конусностью, вставляемой в одно из ряда отверстий, распределенных по длине рейки. Размеры общедоступных реечных струбцин находятся в пределах 450-1200 мм. но можно найти струбцины и более длинные для крупных конструкций, где обычно используется рейка с тавровым сечением для повышения жесткости. Большинство мастеров, однако, предпочитают удлинять стандартные струбцины либо готовыми рейками-удлинителями, либо просто соединяя две струбцины болтами или зажимом.

Такие струбцины в Англии называют «оконными», потому что их используют для зажатия при изготовлении традиционных подъёмных окон. Но они могут плотно и точно держать соединенными широкие детали или рамы.

На быстродействующей реечной струбцине могут перемещаться как подвижная губка, так и губка с зажимным или регулировочным винтом. Когда винт зажимает изделие, обе губки наклоняются, и этот «перекос» фиксирует их на рейке. Существует несколько моделей, но все они действуют одинаково. Быстродействующие струбцины можно подогнать к изделию за считанные секунды.

Есть головки струбцин такого типа, которые можно закреплять на стальных трубах для водопровода.


Головки струбцины для прямоугольных реек


Струбцина из рейки и головок

Американские мастера предпочитают делать струбцины для рамных или каркасных конструкций, используя зажимные головки и отрезки стальных трубок. На одном конце нарезается резьба для установки стационарной губки с зажимным винтом. Подвижная губка может фиксироваться в любом месте по длине рейки с помощью стопорного механизма с кулачковым упором. В других моделях применяется муфтовый механизм, который стопорится, как только к подвижной губке прикладывается зажимающая нагрузка. Зажимные головки выпускаются двух типоразмеров — для трубок диаметром 12 и 18 мм. 12-мм струбцина дешевле, но она деформируется под нагрузкой больше, чем струбцина с трубкой диаметром 18 мм.

Если вы одновременно используете две реечные струбцины или больше, убедитесь, что они лежат на плоской поверхности. Иначе стягиваемые детали могут провернуться.

Реечные струбцины наиболее эффективны, если их можно положить на плоскую поверхность, например, на верстак или пол. Но если таковой нет, с ними работать неудобно, так как они тяжелы и неуклюжи.

Деревянные струбцины с двойными винтами с ручками довольно прочны, не оставляют отметин на деталях и могут прилагать усилие под разными углами. Недостаток таких струбцин — работа с ними идёт очень медленно и к ним надо привыкать.


Регулировка деревянной струбцины

Ленточные зажимы. Большинство зажимов и струбцин при сжимании губок создают усилие по прямой линии. Это прекрасно, если изделие — с параллельными сторонами, но иногда необходимо прилагать усилие во многих направлениях. Для этого существуют ленточные зажимы. Они работают аналогично стропам, используемым для крепления древесины на платформе грузовика.


Самый простой вариант стягивания деталей

Ленточные зажимы идеальны при склейке каркасов, особенно нестандартной конфигурации. Длина ленты такова, что ей можно обмотать корпус крупногабаритной мебели и затянуть все соединения одновременно. Металлические части зажима не касаются стягиваемых деталей, поэтому нет риска их повредить.

Важное преимущество ленточных зажимов в том, что они затягивают соединения под естественными углами.

Прищепки. Для очень изящных работ, например, фиксации инкрустации или шпона на кромках, хороший вариант — деревянные бельевые прищепки. Вы можете купить пару дюжин прищепок и использовать столько, сколько Вам нужно.

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.

studvesna73.ru

Струбцина — Википедия (с комментариями)

Материал из Википедии — свободной энциклопедии

Струбци́на (нем. Schraubzwinge) — один из видов вспомогательных инструментов, используемый для фиксации каких-либо деталей в момент обработки либо для плотного прижатия их друг к другу, например, при склеивании. Струбцины обычно изготавливаются из металла либо древесины.

Иногда, не совсем точно, струбциной называют элемент стационарного крепления какого-либо приспособления устройства или станка к приподнятой горизонтальной поверхности стола. Например, тисков, мясорубки, настольной лампы и других.

Конструкция

Струбцина обычно состоит из двух частей — основной рамы и подвижного элемента с зажимом, перемещение которого позволяет менять расстояние между губками инструмента. На подвижной части также располагается зажимное устройство — винт или рычаг, используемый для фиксации подвижной части, а также регулирования силы сжатия.

Также есть разновидность струбцин, так называемых рычажных, в основе которых используется система осей и рычагов. Другое название такой струбцины — прижим, зажим, быстрозажимное устройство, устройство быстрой фиксации (англ. toggle clamp). При достаточно малом усилии создаётся относительно большая сила зажима. Для быстрого фиксирования детали необходимо одним движением руки переместить рукоять зажима.

Обычно для установки струбцины необходимо использовать обе руки, однако есть модификации (например, левая нижняя на правой картинке), позволяющие обходиться только одной.

См. также

Напишите отзыв о статье "Струбцина"

Литература

  • [dic.academic.ru/dic.nsf/enc_tech/1163 Струбцина] // Энциклопедия «Техника». — М.: Росмэн, 2006.

Ссылки

Отрывок, характеризующий Струбцина

– Теперь судят и обвиняют его (Сперанского) все те, которые месяц тому назад восхищались им, – говорил князь Андрей, – и те, которые не в состоянии были понимать его целей. Судить человека в немилости очень легко и взваливать на него все ошибки другого; а я скажу, что ежели что нибудь сделано хорошего в нынешнее царствованье, то всё хорошее сделано им – им одним. – Он остановился, увидав Пьера. Лицо его дрогнуло и тотчас же приняло злое выражение. – И потомство отдаст ему справедливость, – договорил он, и тотчас же обратился к Пьеру.
– Ну ты как? Все толстеешь, – говорил он оживленно, но вновь появившаяся морщина еще глубже вырезалась на его лбу. – Да, я здоров, – отвечал он на вопрос Пьера и усмехнулся. Пьеру ясно было, что усмешка его говорила: «здоров, но здоровье мое никому не нужно». Сказав несколько слов с Пьером об ужасной дороге от границ Польши, о том, как он встретил в Швейцарии людей, знавших Пьера, и о господине Десале, которого он воспитателем для сына привез из за границы, князь Андрей опять с горячностью вмешался в разговор о Сперанском, продолжавшийся между двумя стариками.
– Ежели бы была измена и были бы доказательства его тайных сношений с Наполеоном, то их всенародно объявили бы – с горячностью и поспешностью говорил он. – Я лично не люблю и не любил Сперанского, но я люблю справедливость. – Пьер узнавал теперь в своем друге слишком знакомую ему потребность волноваться и спорить о деле для себя чуждом только для того, чтобы заглушить слишком тяжелые задушевные мысли.
Когда князь Мещерский уехал, князь Андрей взял под руку Пьера и пригласил его в комнату, которая была отведена для него. В комнате была разбита кровать, лежали раскрытые чемоданы и сундуки. Князь Андрей подошел к одному из них и достал шкатулку. Из шкатулки он достал связку в бумаге. Он всё делал молча и очень быстро. Он приподнялся, прокашлялся. Лицо его было нахмурено и губы поджаты.

wiki-org.ru

Что такое струбцина угловая, и как она устроена?

Наверное, каждому из нас приходилось в жизни производить сборку мебели, и поэтому многие знают, что при сверлении нескольких досок малейший сдвиг деталей может привести к несостыковке обоих устройств. В результате этого мебель становится кривой и некрасивой. Поэтому опытные сборщики в своей работе задействуют специальные угловые струбцины. О них мы сегодня и поговорим.

Характеристика

Данный инструмент являет собой совокупность деталей, в которых обе доски состыковываются под прямым углом и при помощи специальных зажимов закрепляются на своем месте. И какая бы вибрация от сверления отверстий ни происходила, обрабатываемый материал стойко будет держаться на своем месте.

Преимущества

По своим свойствам струбцина столярная угловая имеет целый ряд преимуществ:

  1. Соединение двух досок осуществляется под определенным углом, что дает гарантию на безупречно точное выполнение столярных работ.
  2. При помощи зажимов можно полностью контролировать состояние обрабатываемых деталей и не позволять им менять свое положение при склеивании, соединении шурупами либо специальными крепежными элементами.
  3. Струбцина угловая может держать доски в заданном положении именно столько, сколько необходимо для этого.
  4. Благодаря наличию данного инструмента можно состыковывать даже изделия разной толщины. При этом угол наклона их будет одинаковым.
  5. Использование данного элемента не влечет за собой задействование каких-либо других технических инструментов.

Устройство механизма

По своей конструкции струбцина угловая являет собой неподвижную металлическую раму с пазами, расположенными перпендикулярно относительно друг друга. При этом к пазам присоединяется дополнительно подвижная часть, которая представляет собой прижимную планку, фиксирующую вставленный в механизм лист ДСП либо деревянные доски. Соединение данной части осуществляется при помощи винтов. Также струбцина угловая имеет в своей конструкции неподвижный элемент. Кстати, подобную конструкцию, состоящую из подвижной и неподвижной части, имеет также струбцина слесарная.

В продолжение о конструкции… Неподвижная часть, как правило, имеет несколько отверстий либо зажимов для крепления в тисках или верстаке. Сдвигающиеся губки данной части на поверхности имеют чаще всего резиновые или пластмассовые накладки, служащие для предотвращения возникновения царапин на том или ином закрепляемом материале. Зачастую такие механизмы имеют 1 зажим, состоящий из одного болта, который обеспечивает симметричное прижатие материала к неподвижным упорам устройства. Встречаются также устройства с двумя зажимами, однако они пользуются меньшей популярностью, нежели первые.

Применение

Струбцина угловая чаще всего применяется для сборки фасадных рамок, поскольку конструкция струбцины предполагает наличие специальных регулируемых губок, фиксирующих устройства под прямым углом. Обрабатываются в основном деревянные материалы, чаще всего при сборке и ремонте корпусной мебели либо дверных рам.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
