Сварка проводов инвертором своими руками: медных, алюминиевых


Чаще всего для производства электрической проводки используют медные провода. Алюминиевый аналог практически не используется. Сварку проводов, изготовленных из меди, делают с применением не только переменного, но и постоянного тока. Его напряжение находится в границах следующего диапазона: 12–36 B. При этом подача тока должна изменяться. Сварка проводов инвертором имеет свои особенности.

Аппараты инверторного типа

Преимущества сварочных инверторов

Плюсы инверторных агрегатов хорошо знакомы специалистам. Определенные модели оснащены ремешком, который позволяет носить инвертор на плече. Это дает возможность осуществлять сварочные работы со скруткой в распаечной коробке, стоя на стремянке. Инвертор можно подключать к бытовой электропроводке, так как аппарат имеет небольшое энергопотребление.

Инверторы обладают обширным спектром регулировки электротока. Их дуга весьма стабильная, прекрасно зажигается при небольших токах сварки. По этой причине и неподготовленный электрогазосварщик быстро способен достичь восхитительного эффекта и добиться оптимального качества сварки проводов.

Бытовые сварочные устройства маркируются аббревиатурой MMA. Затем указываются цифры, обозначающие величину рабочего тока – 200 или 250 B. Профессиональное устройство функционирует в температурном спектре до 150 градусов. Домашний аппарат обладает спектром от 0 до +30. Еще одним отличием домашнего устройства от профессионального и промышленного является длительность цикла работы.

Алгоритм работы сварочного инвертора

Инвертор профессионального типа будет функционировать 8 часов с небольшими перерывами, промышленный – 24 часа с перерывом на 30 минут. Аппарат, предназначенный для бытовой эксплуатации, функционирует без перерывов 30 минут, а затем в течение часа остывает.

При сварке кабеля медного типа используется специальный угольный омедненный электрод, который именуют в простонародье «карандаш». Если угольного электрода нет, можно взять стандартный угольный стержень от непригодной батарейки. Сварочный ток, в зависимости от сечения и числа проводков, используется разного напряжения. Подходящим является тот режим, при котором прилипание электрода не происходит к участку сварки, а дуга устойчива.

Технологический процесс

Сварка проводов производится с применением технологии, благодаря которой получается оптимальный результат. Сварка проводов инвертором осуществляется поэтапно:

Сварка проводов инвертором

  • Нужно зачистить кабель от внешней изоляции.
  • Потом делают скрутку, подрезав ее так, чтобы кончики проводков находились на одном уровне, при этом минимальная длина скрутки должна быть 50 мм.
  • Затем необходимо поставить медный зажим, который отводит тепло, и включить инвертор.
  • Поднести кончик угольного карандаша к готовой скрутке, зажатой в держаке, и произвести соединение проводов сваркой.
  • Через несколько секунд на конце скрутки сформируется небольшой шарик из расплавленного металла, после этого работы прекращают. Чтобы изоляционная оболочка в процессе работы не расплавлялась, с каждой из скруток работают не больше 2 секунд.
  • После полного остывания кабеля, проводки изолируют при помощи обыкновенной изоляционной ленты или трубки термоусадочной.

Специфика сварочных работ с алюминиевыми проводами

Самым надежным способом сварки торца скрутки считается точечный метод. Преимущество этого способа заключается в том, что при сварочных работах происходит слияние металла проводников. И если при других вариантах может возникнуть переходное сопротивление площади контакта, то при точечном режиме этого не происходит. Соединенные электросваркой провода долговечны, их не требуется периодически обслуживать, осматривать и ремонтировать.

Возможные осложнения работы

При работе с кабелем из алюминия возникает ряд трудностей:

Сварка алюминиевых проводов

  • Осуществить качественное соединение сложно из-за оксидной пленки, стремительно образующейся на металле. Это мешает получить однородное соединение проводков.
  • Повышенная текучесть алюминия в расплавленном состоянии мешает добиться хорошего качества шва при сварке плотного соединения.
  • Следует учесть усадку металла. Но полученный результат всегда допустимо улучшить при помощи дополнительной обработки скрутки.

Осуществлять действия с алюминиевым кабелем дома — сложная задача. Следует точно выбрать правильный сварочный режим. Бытует ошибочное мнение, что у инверторов постоянное выходное напряжение.

На самом деле устройство оснащено регулировкой силы электротока и напряжение можно понизить, в зависимости от диаметра провода:

Напряжение, BДиаметр проводков, мм
250,5–1,0
200,3–0,5
120,1–0,3
100,05–0,1

А также следует правильно подобрать диаметр электрода, в зависимости от площади сердечника:

Толщина металла, мм1–33–44–55–66–88–1112–1515–18
Диаметр сварочного электрода, мм1,0–1,51,6–2,02,0–2,42,5–3,13,2–3,94,0–4,95,0–5,96,0 и более
Рекомендуемые значения тока,
A
20–6050–9060–10080–120110–150140–180180–220220–260

Величина сварочного электротока варьируется в зависимости от количества проводов и их диаметра:

Величина тока, AКоличество проводковСечение провода, мм
7021,5
8031,5
10022,5
12042,5

При сварочных работах с переменным электротоком тяжело добиться хорошего результата и требуется немало мастерства, чтобы получить качественное соединение. Именно поэтому непрофессионалу потребуется хороший аппарат для освоения азов.

Видео по теме: Простой способ сварки скруток


specnavigator.ru

Аппарат для сварки медных проводов – Как сделать своими руками?

Содержание

Сегодня мы рассмотрим аппарат для сварки медных и алюминиевых проводов, рассмотрим технологию сварочного процесса. Научимся делать сварной аппарат своими руками.

Описание сварочного процесса

Наиболее качественное соединение электрических проводов можно сделать путём их сваривания. Качественная сварка гарантирует надёжность и долговечность соединения. Для сварки проводов нужно низкое электрическое сопротивление контакта. Для осуществления сварки требуется специальное оборудование в виде трансформатора или инвертора.

Сам процесс сварки не является сложным. Сначала подготавливается скрутка проводов. Эта работа состоит в зачистке соединяемых концов провода от изоляции. Зачистить надо на длину до десяти сантиметров. После зачистки жил, их надо скрутить между собой. Получиться скрутка длиною, примерно 5 см. Конец скрутки срезается кусачками для выравнивания торца.

После того, как подготовили скрутку, надо привести в рабочее состояние аппарат для сварки проводов. Для этого, кабель, идущий от держателя, присоединяется к плюсовой клемме на аппарате. К клемме со значком «минус» присоединяется кабель заземления.

Для сварки понадобятся графитовые электроды. Если электродов нет, то можно, вместо, них применить щетки от коллектора двигателя или графитовый стержень от батарейки.

При производстве сварки, надо одевать защитную маску или очки, перчатки.

Когда всё приготовлено к сварке, конец заземляющего кабеля присоединяется к скрутке на некотором расстоянии от торца. Присоединять можно при помощи плоскогубцев, держа их в левой руке. В правой руке находится держатель с электродом. Торец электрода подносится к концу скрутки на 1-2 секунды. В это время, сварщик, обычно, замечает появление красного свечения и отводит электрод в сторону. Если на месте сварки образовался застывший сплав в виде шарика, а на скрутке появились радужные переливы, значит, сварка прошла успешно. Поле остывания скрутки от сварки, её надо заизолировать.
Сила тока аппарата регулируется в зависимости от сечения проводов, количества жил, толщины скрутки.

На видео: Процесс сварки медных проводов


Как правильно сделать и сварить скрутку

Прежде чем делать скрутку кабеля его надо очистить от изоляции. Изоляция снимается от конца провода на длину до 10 см. Затем концы провода соединяют путём скручивания. Длина скрутки получится где-то около 5 см. Чтобы торец скрутки получился ровным, его обрезают кусачками.

После приготовления скрутки готовится сварка. К клемме, со знаком плюс, подсоединяется провод держателя. К минусовой клемме подключается провод заземления. После этого, приступают к свариванию скрутки. Сварку надо производить в защитной маске или очках. Одной рукой, при помощи плоскогубцев, провод заземления прижимается к скрутке на некотором расстоянии от торца. В другой руке находится держатель с электродом. Концом электрода надо, на 1 -2 сек., прикоснуться к торцу скрутки. При этом, надо взглядом заметить момент, когда на свариваемом месте появится красное свечение. Округлая поверхность, образовавшегося при сварке шарика, и радужные переливы на скрутке говорят о хорошей сварке. Когда скрутка, после сварки, остынет, её надо заизолировать.


Сварка алюминиевых проводов

При сварке алюминиевых проводов, необходимо заготовить скрутку, таким же образом, как и при заготовке скрутки проводов медных. Затем приводится в готовность к работе сварочный аппарат. Процесс сварки происходит так же, как и при сваривании медных скруток. После сварки, скрутки надо обработать растворителем, покрыть лаком и заизолировать.

Алюминиевые провода свариваются аппаратами с напряжением до двадцати Вольт. Дуга применяется не большая. Это связано с низко температурой плавления алюминия.

Инверторные аппараты

Самый надёжный вид соединения электрических проводов – это сварка с использованием постоянного и переменного тока, напряжением от 12 до 36 В. Для осуществления сварки электрики всё чаще применяют инверторные сварочные аппараты. Они экономные, лёгкие, удобные при переноске и в работе. Для сваривания проводов можно использовать графитовые или простые угольные стержни от батарейки. На аппарате можно установить режим тока, с учётом диаметра и количества свариваемых проводов


Как выбрать аппарат

Предпочтение отдаётся сварочному инвертору. Главными его достоинствами являются: широкий диапазон, возможность мягкого регулирования тока, стабильность в работе, небольшие размеры и вес.

Для сварки проводов можно выбрать универсальный инверторный аппарат. Аппарат этот самый современный. Таким аппаратом можно выполнять всевозможную сварку, и не только проводов. При выборе аппарата надо смотреть на источник питания, его мощность. Для работ дома подойдёт аппарат, мощность которого 4 – 5 кВт., с силой тока до 160 А. Желательно, чтобы имелся «горячий старт». Он нужен для защиты от залипания при сварке и к перепадам напряжения. Такой аппарат пригодится и для сварки проводов, и для выполнения других сварочных работ в быту. Ещё одно его достоинство – он прост в работе, не требует больших навыков. К недостаткам можно отнести его высокую цену.

На практике, электрики для сварки проводов применяют компактные, переносные, удобные при работе аппараты постоянного тока.
Сварочные трансформаторы компактные и недорогие. Можно использовать трансформаторы мощностью 500 Вт и больше, и 25 В напряжения вторичной обмотки.

Сварочный аппарат для проводов своими руками

Хотите сделать аппарат для сварки проводов? Не знаете как? Делается это так. Приобретается сильный магнит и медный провод, изолированный стеклотканью или хлопком. Нужен он для сердечника трансформатора. Желательно, чтобы площадь его сечения была не больше 50 квадратных сантиметров. При желании, обмотку проволоки, также, можно сделать самому. Берётся нужный материал, наматывается на проволоку, покрывается электротехническим лаком и, первичная обмотка готовая. Сердечник делается П-образной формы для удобного наматывания проволоки. Он должен иметь стержневую конструкцию. Каркас катушки можно изготовить из текстолита или картона. Сверху, на первичную обмотку, наматывается вторичная обмотка. После нанесения обмотки на одну сторону катушки, она таким же образом, наносится на вторую половину. Если между слоями обмотки поместить картон или стеклоткань, то улучшится качество изоляции. Аппарат для сварки медных проводов подключается к сети для замера напряжения на вторичной обмотке. Оно должно быть около 60 В. Если оно намного больше или меньше, то путём уменьшения или увеличения обмотки, можно установить нужную величину напряжения. К первичной обмотке присоединяется кабель. Он должен быть двухжильный. Вместо него, можно применить провод внутренней прокладки. К выводам вторичной обмотке присоединяется ПРГ-провод. Первичная обмотка служит для получения по кабелю тока от электросети в 220 Вт. Вторичная обмотка используется, непосредственно, для сварки.

На видео: Сварочный аппарат своими руками

bezopasnik.info

Сварка медных проводов своими руками: инвертор для сварочного аппарата

Сварочный инструмент

При проведении электромонтажных работ возникает необходимость качественного сращивания проводов, чтобы снизить переходное электрическое сопротивление, возникающее между контактирующими проводниками. Прочное, максимально монолитное соединение обеспечивает лучшие условия для надежной, безопасной работы электроустановок.

Существует несколько вариантов соединения медных проводов, но по надежности сварка является самым лучшим. Полученная спайка отличается хорошей электропроводимостью, высокой прочностью, поэтому, отвечая требованиям электробезопасности, способна прослужить долгие годы.

1

Технология соединения проводов методом сварки

Соединение жил своими руками осуществляют с помощью зажимов, клеммников, опрессовки, пайки или сварки. Наиболее надежным признан метод сварки, поскольку монолитная структура имеет низкое переходное сопротивление, практически не нагревается и обеспечивает высокую пожаробезопасность.

Для разводки проводов часто используется медная жила. Чтобы получить надежное соединение из нескольких проводников, требуется проделать следующие действия:

  • При помощи ножа или специального инструмента аккуратно снять отрезок изоляции 60-80 мм длины. При меньшей длине под действием температуры она будет плавиться. Разделка производится вдоль проводника, что исключает его повреждение.
  • Оголенный участок тщательно зачищается, если необходимо обрабатывается наждачной шкуркой.
  • Скрутку выполняют, добиваясь плотного прилегания жил. Это предупредит их ломкость, вызванную действием высоких температур.
  • Зажав готовую скрутку при помощи плоскогубцев, пассатижей, торчащие концы подравнивают.
  • Сварка выполняется по торцам жил, направленных вниз, под острым углом. В зависимости от полученного общего сечения скрутки процесс сваривания занимает 1–2 секунды.
  • Торец обжигают электродом, стараясь сделать из расплавленной меди аккуратный шарик.
  • На завершающем этапе полученную спайку изолируют при помощи термоусадочной трубки, намоткой изоляции.

Сварка между собой медного и алюминиевого электропровода выполняется аналогичным образом, единственное отличие в подготовке соединения. Медную жилу оставляют прямой, а алюминиевую наматывают по спирали вокруг нее. Нанеся на алюминий флюс для удаления оксидной пленки с поверхности металла, осуществляют сваривание.

Чтобы предупредить плавление изоляции, перед ней на оголенном участке присоединяют металлический радиатор, чаще из меди. Его большая площадь и высокая теплоемкость материала хорошо отводят избыточное тепло. В месте его установки крепится зажим «массы» аппарата, к подготовленному краю подносится электрод и осуществляется сварка проводов.

Предпочтение отдается неплавящимся графитовым электродам, угольным с медным покрытием. Если нужного электрода нет, то подойдет щетка от коллекторного электродвигателя, угольный стержень от батарейки. Для получения качественного соединения их «обмедняют», используя для этих целей прутки из меди, бронзы.

Поскольку нагрев электродов происходит быстро, а температура дуги многократно превышает температуру плавления меди, все работы проводят оперативно.

Отличительной характеристикой графитового электрода является его способность хорошо проводить ток, устойчивость к высокой температуре. Графитовые изделия выпускаются различной длины, с разной формой наконечников. В обычном исполнении или омедненные. Обладают следующими достоинствами:

  • Приемлемая цена, доступность приобретения.
  • Отсутствие прилипания к нагреваемым элементам.
  • Устойчивость электродов к образованию трещин.
  • Минимальное время нагрева.
  • Для образования устойчивой дуги достаточно силы тока 5–10 А.
  • Соединение получается термостойким, устойчивым к коррозии.

2

Сварочные аппараты инверторного типа

Долгие годы основным сварочным оборудованием являлись трансформаторы, генераторы, выпрямители, но теперь предпочтение отдается приборам инверторного типа. Их основные преимущества:

  • отсутствие прямой зависимости выходного напряжения от входного, как у трансформаторов;
  • при увеличении тока не происходит «пережигание» свариваемого металла;
  • при падении напряжения отсутствует «залипание» электрода, «недожигание» металла;
  • небольшой вес, удобство переноски, использования.

Инверторное оборудование потребляет меньше электроэнергии, поэтому его можно спокойно подключать к домашней электропроводке, не переживая, что произойдет сбой в работе бытовых электроприборов или сработают предохранительные пробки. Выдаваемое постоянное напряжение с преобразованием токов высокой частоты свободно удерживает сварочную дугу, поэтому эффект «залипания» электрода наблюдается крайне редко.

Все аппараты инверторного типа разделяют на домашние, профессиональные, промышленные. Отличие заключается в предполагаемом режиме нагрузки. Для домашних работ достаточно прибора, обеспечивающего полчаса непрерывной работы, для промышленных масштабов – многочасовое интенсивное использование.

Для сварки электропроводов, выполнения непродолжительных работ любого типа подойдут сварные приборы с максимальной силой сварочного тока 160 А, мощностью 500 Вт. Например, электронные инверторного типа для сварки металлов фабричного производства. Они имеют приемлемую цену, небольшие размеры, массу около 3 кг, но их сложно ремонтировать. К их достоинствам относят:

  • Большие пределы регулировки тока.
  • Качественное соединение скруток любых диаметров.
  • Легкость обучения.

3

Варианты изготовления аппарата для сварки

В отдельных случаях инвертор необходимо изготовить самостоятельно. Чтобы упростить задачу, берется трансформатор заводского изготовления или с первичной обмоткой, вторичная перематывается самостоятельно. Специалисты утверждают, что мощность прибора должна составлять 500-1000 Вт, а сердечник иметь в сечении 25 мм2. Первичную обмотку 220 В следует выполнять медным проводом ПЭВТ в защищенном исполнении Ø 1,5-2 мм. Для вторичной обмотки напряжением 18-24 В используют медный провод 15-20 кв. мм.

Оптимальным является выходное напряжение 12-24 В. При значениях, превышающих номинальные, происходит перегрев скрутки, как следствие, качество меди ухудшается, она начинает крошиться, разлетаться. Поэтому требуется понижать напряжение, а ток сварочной дуги увеличивать. Для этого вторичную обмотку перематывают, разделив на две ровные части. Их наматывают одновременно и соединяют параллельно. Если сборка сделана правильно, то дуга горит устойчиво, электрод не залипает. Если он прилипает, то ток сварочной дуги слабый, недостаточно мощности трансформатора.

Используя стандартные трансформаторы напряжением 36 В, падение напряжения до нормальных значений получают увеличением длины сварочных кабелей до трех метров. Но возникает опасность, что не хватит мощности для выработки необходимой силы тока.

Еще один вариант – установка силового мостового выпрямителя с конденсатором. Посадка выпрямительного моста с током 90-100 А осуществляется на радиаторе, а конденсаторная емкость 5000… 10000 мкФ, набираемая параллельно из конденсаторов меньшей емкости, «плюсом» прикладывается к электроду. Заряда конденсатора хватает на 2-3 секунды поддержания устойчивой дуги.

obustroen.ru

Сварка проводов

Для соединения проводов используют множество способов — от спаивания до скруток. Но чаще используется сварка проводов. Этот метод получается более удачным по результатам, чем все остальные: он помогает получить хороший и очень надежный контакт. При таком методе соединения можно обеспечить больший срок бесперебойной работы электропроводки.

Электропроводку чаще всего выполняют с использованием проводов из меди, а вот провода из алюминия почти не применяют. Сварка медных проводов может осуществляться с использованием как переменного, так и постоянного тока, напряжение — примерно 12-36 В. Должна быть возможность изменять подачу тока. Предпочтительнее будет использование сварочного аппарата инверторного типа.

Инверторные сварочные аппараты

Инверторные аппараты обладают множеством плюсов. По габаритам они невелики, довольно легковесны, большинство моделей снабжено ремнем, с помощью которого их можно носить через плечо. Например, при помощи такого ремня устройство подвешивается на плечо, после чего сварщик может вместе с ним перемещаться по стремянке. Это очень удобно, когда выполняется сварка скруток в укрепленной на высоте распределительной коробке.

Устройство инверторного сварочного аппарата.

Обычно сварочные инверторы обладают хорошим диапазоном регулирования тока. У таких устройств устойчивая дуга, которая и при небольшом токе прекрасно зажигается. Данный аппарат помогает добиваться неплохих результатов работы даже тем сварщикам, у которых опыт невелик.

Инверторы также потребляют очень небольшое количество энергии. При необходимости такие аппараты можно подключить к простой электропроводке. Это не послужит причиной перебоев, свет не начнет мигать, не будет неприятностей и жалоб от живущих по соседству людей.

Сварка медного провода способна нанести не меньший вред, чем простая сварка стали. Надо беречься от брызг металла, непременно защищать глаза. Работать надо в сварочных рукавицах и специальной маске, спецодежде.

Чтобы выполнить соединение проводов сваркой, применяются обмедненные угольные электроды. Их иногда называют карандашами. Можно воспользоваться графитовым стержнем. Если таких электродов не оказалось под рукой, можно взять простой угольный стержень от использованной батарейки. Для сварочного тока следует устанавливать пределы в зависимости от количества и диаметра проводов.

Так, для сваривания двух проводов из меди с сечением 1,5 мм² достаточно тока 70 А, если провода три, то ток должен быть 80-90 А. Если сечение подготовленных для соединения проводов в количестве 2-3, то 2,5 мм², устанавливать ток следует в пределах 80-100 А, 3 или 4 провода — нужен ток 100-120 А.

Таблица напряжений для сварки проводов.

Приведенные выше цифры надо считать за ориентировочные. Медь, которая используется для изготовления проводов, может отличаться в зависимости от производителей.

Может отличаться и ее состав, и поведение при обработке током, поэтому относиться к выбору режимов для сварки следует внимательнее.

Хорошим считают такой сварочный режим, когда дуга стойкая, нет прилипания электрода к соединяемому участку. Такого сочетания можно достичь лишь при наличии рабочих навыков, которые приобрести можно только в процессе работы.

При покупке инверторного аппарата надо руководствоваться именно этими пределами. Когда аппарат не предполагается использовать для более сложных работ, в мощном не будет необходимости.

Вернуться к оглавлению

Сварка проводов: технология

Выполнение работ производится в соответствии с технологией, которая помогает обеспечить лучший результат. Сварка проводов инвертором выполняется в несколько этапов. Для начала провод освобождают от оболочки и изоляции, затем выполняют скрутку. Ее подрезают так, чтобы у всех проводов концы получились на одном уровне, а сама скрутка была как минимум 50 мм.

Далее на скрутку ставят отводящий тепло зажим из меди, подключают сварочный аппарат. К подготовленной скрутке подвигают торец угольного карандаша, который надо зажать в держаке, после чего выполняется собственно сварка. На конце скрутки после этой операции образуется небольшой шарик расплавленной меди, сварка прекращается. Чтобы изоляция при этом не расплавлялась, работе с каждой из скруток надо уделять не более 1-2 секунд. Когда все сваренное остынет, скрутки изолируются с использованием обычной изоленты или трубки термоусадочной.

Вернуться к оглавлению

Как самостоятельно изготовить сварочный аппарат

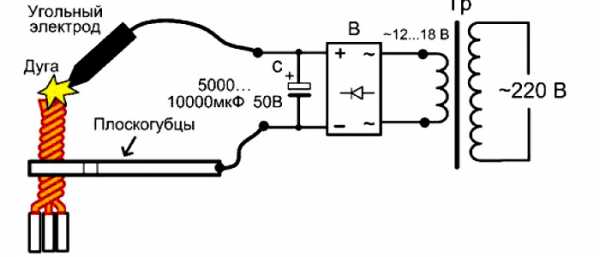

Схема сварки проводов угольным электродом.

Хорошие стороны сварочных аппаратов перечислять можно бесконечно долго, но есть у них и минус — это немалая цена. Покупка такого устройства будет целесообразной лишь в том случае, если регулярно заниматься сварочными работами.

В тех случаях, когда хозяин квартиры решил провести в жилье замену электропроводки своими руками, можно обойтись и самодельным устройством. Например, трансформатором, обладающим приемлемой мощностью. Для этого хорошо подходит трансформатор серии ТБС. Мощность его должна быть как минимум 600 Вт, напряжение вторичной обмотки — 9-36 В. К ней надо будет подключить держатель электрода и зажим, который послужит для подключения «массы».

Сваривание выполняется при помощи угольного электрода, используются те же способы, какие применяют для инвертора. Весь процесс тот же, начиная зачисткой проводов и заканчивая прикасанием к скрутке угольным стержнем и выполнением изоляции скруток.

Если нет трансформатора, его можно сделать своими руками. Подготовьте Ш-образное трансформаторное железо, у него должна быть площадь сердечника минимум 30 см². При таком значении для площади и напряжении в сети 220 В в первичной обработке 293 витка, которые выполнены обмоточным проводом с диаметром 0,8-1 мм.

Наматывание вторичной обмотки производится с использованием трех проводов с диаметром 3 мм, можно применить и более тонкий, 4-5 проводов должны намотаться так, чтобы их общая площадь получилась 15-20 мм². Число витков при указанных данных составляет 13.

Если нет материала с именно такими характеристиками, расчет витков определяют по следующей формуле:

W1=40*U1/S,

Схема обмотки трансформатора.

W2=40*U2/S.

Согласно данным формулам определяют количество витков, которое надо соблюсти для выполнения первой и второй обмоток. При этом S представляет собой площадь сердечника, 40 — коэффициент эмпирический.

Чем лучше материал, тем меньше будет и значение коэффициента, его предельные значения — 40-60. U1 — это напряжение сети, U2 — напряжение вторичной обмотки. Такую формулу можно применять для расчета любого из трансформаторов, а не только сварочного.

При работе понадобятся средства защиты в виде очков, маски и спецодежды, которые помогут избежать ожогов от брызгающего металла.

Чтобы максимально упростить работу, во многих случаях используют специальные зажимы. Такое приспособление имеет очень простую конструкцию и состоит из двух частей — верхней и нижней.

От сварочного трансформатора напряжение подводят к верхней части, представляющей собой подвижный рычаг, и к основанию. Обе части соединяются друг с другом при помощи шарнира специальной изоляционной пластиной. На нижней части укреплен электрод с предназначенным для флюса углублением. Для флюса применяют буру, ее можно приобрести в аптеке.

Укрепленный на приспособлении провод для сварки хорошего качества должен быть как можно более коротким.

Его сечение должно быть обязательно большим, чем у вторичной обмотки. Расположение сетевого выключателя надо делать так близко, как это возможно. Хорошо, если установлен проходной выключатель.

В этом случае действия для сварки провода можно описать так. Скрутка крепится на подвижном рычаге с использованием барашкового зажима. Флюс засыпают в специальное углубление, после чего рычаги надо зажать. Напряжение подается на трансформатор, под флюсом в углублении электрода начинает образовываться шарик. Затем трансформатор отключают и дожидаются, пока шарик не остынет в зажиме.

При этом время работы определяют непосредственно по ходу выполнения действий. Если опыта маловато, для начала можно потренироваться на ненужных кусках проводов. При помощи такого приспособления можно выполнять сварку проводов из алюминия или меди.


expertsvarki.ru

Сварка медных и алюминиевых проводов своими руками

Положениями ПУЭ сварка проводов рекомендуется как один из наиболее надежных способов их соединения. Преимущества применения такого способа значительно перевешивают немногочисленные недостатки, что делают его популярным среди домашних умельцев и профессиональных электриков.

Плюсы и минусы сварки, ее разновидности

Преимущества, которыми обладает соединение проводов сваркой заключаются в отсутствие переходного сопротивления которое всегда есть при скрутках или болтовых соединениях. Особенно это актуально при прокладке проводки для мощных устройств.

Недостатки заключаются в необходимости купить или сделать самостоятельно сварочный аппарат, предназначенный для скруток.

Сварочные работы требуют наличия некоторых навыков, поэтому электрику, который будет производить сварку скруток, нужно изучить как минимум азы этого ремесла.

При электромонтажных работах на производстве применяются различные виды сварки: стандартная, дуговая точечная, плазменная, торсионная, электронно-лучевая, ультразвуковая или же их различные комбинации. Для бытового применения чаще всего электриками используется устройство для точечной и дуговой сварки, которая работают на угольных или графитовых электродах.

Это решение позволяет получать хорошее качество соединений при минимальной стоимости необходимых устройств и комплектующих.

Изготавливая аппарат для сварки проводов, больше всего внимания надо уделить следующим характеристикам устройства:

  • Сила тока которую может выдать аппарат. В идеальном варианте это переменное значение.
  • Напряжение, выдаваемые устройством, достаточное для возникновения электрической дуги – обычно это 12-32 Вольт.
  • От какого тока работает сварочник – переменный или постоянный. При наличии опыта подобных работ можно использовать переменный, но для новичков настоятельно рекомендуется начинать с постоянного.

Так как для сваривания различных металлов требуется разная сила тока и напряжение, универсальные сварочные аппараты в обязательном порядке могут регулировать эти значения. Кроме того, при соединении разных материалов могут понадобится специальные флюсы которые будут защищать металл от окисления или проникновения в него газов из воздуха. В большинстве своем сварочные аппараты универсального назначения достаточно громоздкие и тяжёлые, но для мелких сварочных работ можно за относительно невысокую цену найти инверторные сварочники, которые идеально подойдут для сварки проводов.

Если выполняется сварка медных проводов, которые применяются в домашней разводке, нет нужды в использовании очень большой силы тока и напряжения поэтому есть возможность применять сварочные аппараты небольших размеров, которые помещаются в стандартный кейс из-под инструментов.

Принцип работы дуговой сварки – схема устройства

Так как для сварки нужен большой ток, то основой любого сварочного автомата является понижающий трансформатор – проигрыш в напряжении всегда сопровождается выигрышем в силе тока и наоборот.

Для преобразования переменного тока в постоянный используется стандартный диодный мост, а для сглаживания пульсаций – конденсатор.

Ощутимый минус использования устройства постоянного тока – диоды и конденсатор используются немаленьких размеров и они значительно увеличивают вес сварочного аппарата, который изначально делается переносным.

Также специалисты рекомендуют на входе или выходе диодного моста поставить добавочное сопротивление, так как диоды «не любят» короткое замыкание в чистом виде.

Многие умельцы вручную собирают себе сварочный аппарат для сварки медных проводов, что выдает дугу от переменного тока и с успехом ими пользуются. Поэтому однозначно утверждать, что нужно применять именно устройство постоянного тока нельзя – каждый выбирает себе необходимую модель по навыкам. Если вручную собирается сварочный аппарат переменного тока, то из схемы попросту выбрасываются диодный мост и конденсатор.

Необходимый навык, который придется освоить для использования сварочного аппарата переменного тока – научиться «на глаз» определять в течение какого времени следует удерживать зажженную дугу электрического разряда, чтобы конец скрутки разогрелся и сплавился.

Наиболее распространенный способ сделать минусовый контакт, которым осуществляется сварка – это старые плоскогубцы, которыми удерживаются провода.

Для фазы берется зажим, которым можно удерживать графитовый стержень. Конструкция зажима может быть самой разнообразной – от винтового соединения до так называемых «крокодилов», как самодельных, так и заводского изготовления. Для соединения с самим сварочным аппаратом применяются кабели сечением порядка 10 мм².

Несмотря на то, что устройство собранное в промышленных условиях на порядок дороже самодельного, всё же его цена не является заоблачной и позволяет приобрести такой сварочный аппарат даже при ограниченном бюджете. Преимущества его использования очевидны – это точно рассчитанная конструкция с регулятором тока, которая позволяет работать с разными типами металлов и количеством свариваемых проводов.

Нюансы процесса сварки проводов

При необходимых навыках сварка проводников не занимает много времени, но чтобы получить качественное соединение настоятельно рекомендуется сначала попрактиковаться на отдельных кусках кабелей. Тем более это надо сделать, если используется аппарат для сварки скруток, что работает с переменным током – к мощности такого устройства нужно привыкнуть. Наглядно весь процесс показан на следующем видео:

Пошагово все выглядит следующим образом:

  • Зачистка проводов. Особенностью сварки является необходимость оголять жилы проводов на длину 60-80 мм. Меньше нельзя, так как при сварке провод достаточно сильно нагревается и изоляция будет плавиться.
  • Скрутка проводов. Казалось бы, что можно просто сложить жилы и произвести сварку – все равно на конце образуется капля, которая соединит все вместе. Проблемой такого способа соединения может заключаться ломкость проводов – не факт, что она возникнет, но в силу некоторых причин, получившаяся в результате сварки угольным электродом капля приобретает губчатую структуру и подвержена излому. На проводимость это не влияет, но если провода не будут скручены, то могут разломаться.

  • Обрезка скрутки. Распушенные концы жил надо обязательно обрезать, чтобы получить ровный срез. Тогда дуга при сварке равномерно прогреет всю поверхность скрутки и капля получится ровной.
  • Сварка. Плоскогубцами захватывается скрутка и к её кончику подносится графитовый электрод, пока не возникнет электрическая дуга. Ее надо выдерживать до тех пор, пока не сплавятся концы проводов, образовав гладкую каплю. Следующая скрутка сваривается после остывания предыдущей.

Если дуга не появляется, значит мощность трансформатора недостаточная или используются слишком длинные провода к держателям электродов (их сопротивление мешает получить достаточный ток).

Оптимальный вариант по длине проводов это 2,5-3,5 метра, но в первом случае придется для удобства работы сварочный аппарат ставить на подставку.

  • Изоляция скруток. Оптимальным по скорости вариантом здесь будет использование термоусадочных кембриков, но для их прогревания дополнительно понадобится строительный фен или хорошая зажигалка. Также нет никаких помех использовать обыкновенную изоленту – разве что это будет чуть дольше по времени.
  • Сварка медного и алюминиевого проводов. В целом, выполняется точно так же, как и обычная – разница только в подготовке проводов. Медная жила остается прямая, а алюминиевая обматывается вокруг нее. Затем на алюминий наносится флюс, который при нагревании убирает c этого металла оксидную пленку, и можно приступать к сварке.

Но если выполнять предписания ПУЭ, то в бытовых условиях вряд ли придется работать с алюминиевыми проводами, так как для прокладки электропроводки запрещено применение таких кабелей, сечением менее 16 мм².

Сварка проводов инвертором

Использование такого устройства является наиболее предпочтительной, так как проводить сварку медных и алюминиевых проводов инвертором гораздо легче, чем самодельными сварочными аппаратами. Это прибор универсального плана, сила тока в котором регулируется в диапазоне до 160 Ампер. Кроме того, что он может сваривать скрутки, это позволяет выполнять работы с металлом толщиной до 5 мм – для домашнего использования такой мощности обычно более чем достаточно.

Обычно такой прибор это прерогатива профессионалов, которые постоянно сталкиваются со сварочными работами, но при этом его можно смело рекомендовать новичкам, которые только осваивают сварку скруток своими руками. Функция «горячего старта», защита от залипания электрода и возможность работы даже при перепадах напряжения позволят начинающему сварщику быстро освоить азы этого ремесла, а профессионалу всегда приятно работать с хорошим инструментом.

Если прибор позволяет регулировать напряжение и силу тока, то «на глаз» какие выставлять значения можно определять по диаметру проводов и их количеству.

Коротко о главном

Сварка концов скруток проводов значительно улучшает проводимость этих контактов, а значит и характеристики сети в целом.

Сварочные аппараты, которые позволяют проводить точечную сварку, есть в свободной продаже, а также достаточно просты конструктивно, чтобы изготовить их самостоятельно. Но во втором случае чаще всего собирают более простые устройства, выдающие переменный ток – такие приборы требуют наличия определенных навыков работы.

На практике нет особой разницы в использовании того или иного устройства – если мастер достаточно опытный, то результат будет хороший в любом случае.

yaelectrik.ru

Сварка проводов в распределительной коробке своими руками

Самой важной и ответственной составляющей монтажа и сборки систем электроснабжения является соединение проводов в распредкоробках. Качественные и надежные контакты в местах подключения элементов электрической сети, выполненные в соответствии, как этого требуют нормы Правил устройства электроустановок (ПУЭ), являются гарантом работоспособности, долговечности, а самое важное электро и пожаробезопасности. В этой статье мы расскажем, как выполняется сварка проводов в распределительной коробке своими руками.

Важно знать

Наиболее простым и быстрым способом решения вопроса о том, как соединить провода, принято считать скрутку, но в тоже время скрученные жилы представляют очень низкую степень надежности контакта. Клеммники и обжимные устройства, повышают надежность монтажа, однако на несколько порядков уступают такому способу соединения, как сварка. При подготовке к электромонтажу, взвешивая все «за» и «против», однозначно стоит отбросить сомнения и отдать предпочтение этому методу.

У людей, не сведущих в вопросах электромонтажа, бытует мнение, что данный способ соединения является недопустимо продвинутым технологическим процессом, требующим высочайшей квалификации исполнителя и использования сверхсложного оборудования. На самом деле, все очень просто и доступно. Произвести сварку проводов своими руками вполне по силам человеку, обладающему простейшими навыками обращения с электросварочным аппаратом в домашних условиях.

Вопрос очень актуальный для нашего времени, начиная с тех пор, как инверторные сварочные аппараты стали доступны для массового приобретения. Инверторный сварочник очень удобен и практичен, с низкой потребляемой токовой нагрузкой и приемлемой стоимостью, за что и заслужил популярность у домашних мастеров. В качестве аппарата можно использовать самодельное устройство, выполненное на базе понижающего трансформатора. Для человека, обладающего знаниями и владеющего навыками в области электротехники, вопрос, как сделать сварочный аппарат своими руками, не представляет большого труда. Электромонтажные предприятия, специализирующиеся на сварке используют в своей работе специальные сварочные аппараты.

Что нужно для подготовить?

Помимо аппарата для производства сварочных работ следует подготовить и иметь в наличии все необходимое оборудование, материалы и инструмент. Свариваются провода при помощи угольных электродов. Для изготовления проводниковой продукции используется медь и гораздо реже алюминий. Для информации, согласно последним требованиям ПУЭ, использование алюминиевых жил сечением меньше 16 мм2 запрещено. В зависимости от того, что придется сваривать — алюминий или медь, подбирается состав флюса, предназначенного для химического растворения оксидной пленки, образующейся во время сварки. В процессе подготовки концов проводников и по ходу работы понадобится нож и пассатижи, электроизоляционные материалы.

Кстати, альтернативный вариант — соединение проводов пайкой. О том, как правильно спаять жилы, читайте в нашей статье!

Особенности процесса

Прежде чем приступить к сварке электрических проводов, следует настроить аппарат. Учитывая, что свариваемые проводники могут быть разного сечения, ток на аноде сварочного аппарата надо подбирать с таким расчетом, чтобы не вызывать перегрев соединяемых жил или залипание электрода в точке соединения. Концы проводников необходимо зачистить от изоляции (оголенные жилы должны иметь длину 5 мм) и соединить их между собой, как это делается при скрутке.

Предварительно обработав скрученные оголенные концы флюсом, зажимаем их пассатижами и крепим к ним массу, электрод подносится к торцу скрутки, которая должна быть направлена вниз, и удерживается в таком положении в течение от 0,5 до 2 секунд. Убедившись, что в точке контакта образовался медный или алюминиевый шарик, прекратить сварку. После того, как соединение остынет, произвести зачистку наждачной бумагой от флюса. Перед нанесением изоляционного покрытия на сваренные провода рекомендуется обработать это участок растворителем с последующим покрытием электроизоляционным лаком.

Категорически запрещается производить соединение проводников, находящихся под напряжением. Перед началом работ, используя пробник, необходимо убедиться в его отсутствии. Для защиты глаз, кожи лица и рук от ожогов при работе обязательно использовать защитную маску и перчатки.

Технология сварки медных проводов инвертором предоставлена на видео:

Для алюминиевых проводов существует альтернативный вариант сваривания — при помощи газовой горелки. В этом случае необходимо произвести подготовку токоведущих жил также, как для электросварки, за исключением обработки флюсом. Для работы понадобится стальной прут сечением порядка 2 мм. Место соединения необходимо разогревать газовой горелкой до появления признаков плавления в точке сварки на торце скрутки.

При плавлении жидкий алюминий обволакивается своеобразным коконом, состоящим из оксидной пленки, препятствующей процессу соединения. Убедившись, что алюминий расплавился, для завершения необходимо одновременно с прогреванием при помощи стального прута разрушить образовавшийся слой оксидной пленки, что обеспечит процесс надежного сваривания.

На видео ниже наглядно демонстрируется соединение алюминиевых проводов сваркой с использованием газовой горелки:

Вот мы и рассмотрели, как соединить проводники, используя сварочной аппарат либо газовую горелку. Как вы видите, сварка проводов в распределительной коробке своими руками — процесс не настолько трудоемкий, как кажется. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

samelectrik.ru

Cварочные провода для инвертора

Удаление сварщика от места расположения сварочного аппарата определяется длиною сварочных проводов. А это возможность неограниченного перемещения до необходимой точки сваривания, плюс удобство проведения самого сварочного процесса. Но сварочные провода выбираются не только по этому критерию, очень важно правильно подобрать их сечение по мощности инвертора, а также учесть некоторые характеристики самого провода. А именно:

  • Высокую гибкость кабеля, которая позволяет изменять его положение в пространстве за счет того, что изменяется место нахождения самого сварщика.
  • Прочность изоляции, потому что сварочные операции могут проводиться в разных условиях, где на сам кабель будут воздействовать механические нагрузки, влажность, технические материалы, разные температуры и так далее.

Исходя из этого, к проводам для сварки предъявляются особые требования.

Основные требования

Любой, даже самый маломощный инвертор, выдает ток достаточной величины, чтобы покалечить человека. Поэтому к электробезопасности проводов для сварочного инвертора предъявляются очень жесткие требования. О некоторых уже упоминалось выше, но разберемся в них более подробно.

Изоляция сварочного провода, или как ее называют – оплетка, изготавливается из прочного полимерного состава. Именно этот полимерный слой создает условия, при которых кабель может спокойно подвергаться ударным нагрузкам, негативному воздействию влаги и химически агрессивных материалов. При этом полимер прекрасно работает на растяжение, так что разрывов в теле изоляции никогда не произойдет. А это могло бы случиться, ведь в процессе проведения сварочной операции провод изгибается в разных направлениях, к тому же достаточно интенсивно. Плюс – хранится сварочный кабель в смотанном состоянии, поэтому оплетка должна выдерживать многократное сматывание и разматывание.

Некоторые модели сварочных кабелей покрываются резиновой оболочкой. Это более надежный вариант, потому что кроме резины внутри размещается полимерная прослойка, которая разграничивает металлические медные жилы от резины. При нагреве не происходит слипания металла с резиновым шлангом. А это намного продлевает срок эксплуатации проводов.

Что касается сечения провода, то, как уже было сказано выше, этот показатель зависит от силы тока, который подается на электрод. Для инверторов, выдающих максимальный ток величиною 180 ампер, подойдет кабель сечением 16 мм², для аппаратов с силой тока 100 ампер можно использовать кабель сечением 7 мм². Для тока 220 ампер подходит марка КГ 25 с сечением 25 мм², у которого внешний диаметр равен 15 мм. Сечение провода КГ 35 равно 35 мм², и этот кабель выдерживает ток силой 270 ампер. Чаще всего его используют для подключения сварочных трансформаторов.

Очень важно правильно соотнести два параметра: сечение и ток. К примеру, если сечение провода будет недостаточным, то есть не будет соответствовать номинальному значению тока, то электроэнергия просто не будет проходить дальше предохранителей аппарата, где она будет конденсироваться, то есть, скапливаться. В таком случае предохранитель просто отключится.

Если сечение провода большое, больше требуемой силы тока, то вероятность появления короткого замыкания в самом аппарате резко увеличивается. Это часто приводит к выходу из строя самого инвертора.

Классификация сварочных проводов

В настоящее время производители кабельной продукции предлагают три вида сварочных проводов, которые отличаются друг от друга токоведущей медной жилой. А точнее, их количеством в одной оплетке.

  • Одножильные провода. По сути, это медная проволока монолитного вида в единственном числе с соответствующим сечением. Обычно такие кабели входят в комплект переносных сварочных аппаратов. То есть, это класс сварочных проводов для инверторов.
  • Двужильные. Такие сварочные провода состоят из двух изолированных друг от друга жил, выполняющих функции катода и анода. Изготавливают жилы из чистой меди или ее сплавов.
  • Трехжильные. Данная разновидность используется для сварки автоматического сварного оборудования, которое применяется для сварки труб большого диаметра.

Кроме данного разделения проводов для сварочного аппарата, есть еще один тип классификации, в которой две группы.

  1. Так называемые септические кабели для сварки. Их используют в условиях, где температура не должна превышать 50С.
  2. Устойчивые к низким температурным режимам. Такие кабельные изделия сверху обрабатываются полимером, который легко противостоит минусовым температурам окружающего воздуха. Именно этот полимер защищает основную изоляцию от растрескивания на морозе.

Чтобы не ошибиться в выборе сварочного провода для инвертора, нужно покупать сам аппарат, в комплект которого входит и кабель. Все дело в том, что производители сварочного оборудования подгоняют характеристики кабеля под характеристики инвертора. Если будет требоваться замена устаревшего или пришедшего в негодность провода на новый, то лучше приобретать его точно такой же марки, что и старый.

Современные сварочные кабели

О кабеле КГ уже упоминалось. Он с недавних пор стал использоваться в качестве сварочного, хотя основное его предназначение – системы освещения. Его основное отличие – это многожильная гибкая конструкция. Но, чтобы сделать кабель КГ сварочным, от производителей потребовалось использовать более надежную изоляцию, потому что токи, проходящие по проводу при сварке, значительно выше по номиналу, чем в системах освещения. Хотя сама медная жила с такими нагрузками справляется легко.

Так вот в качестве изоляции в КГ кабеле используется резина из эластичного каучука. В некоторых моделях устанавливается двойная изоляция, так сказать, шланг в шланге. Производители в настоящее время предлагают модели, которые можно использовать при высоких и при низких температурах.

Первая маркируется, как КГ-Т. Основная особенность оплеток данного провода не только выдерживать высокие температурные условия эксплуатации (до +85С), но и возможность противостоять образованию плесени на поверхности и внутри кабеля. А плесень быстро расправляется с медными проводами, заполняя собой пространство между жилками.

Вторая позиция маркируется, как КГ-ХЛ. В состав изоляционной оплетки входит слой холодостойкой резины, которая и противостоит низким температурам (до -60С), поэтому сварочные провода этой марки рекомендуется использовать в регионах Крайнего Севера.

Необходимо обозначить еще один современный вид сварочного кабеля, который позволяет заменить остальные марки и КГ в том числе. Это гибкий вариант под маркой КОГ1. У него скрученная медная жила и изоляция из резинового шланга, изготовленного из смеси натурального и бутадиенового каучука. Таким проводом можно варить при любых условиях, то есть, при максимальной температуре +50С, при минимальной -50С. Шланг может полностью погружаться в воду, может эксплуатироваться под солнцем. Он не горит и не рвется. Его можно подключать к инверторам, автоматам и полуавтоматам.

Подводя итог, необходимо отметить, что какой бы сварочный провод не выбирался, надо обязательно учитывать те параметры, которые определяют режим сварки. Именно от этого будет зависеть качественная и долгосрочная его эксплуатация.

Поделись с друзьями

0

0

0

0

svarkalegko.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
