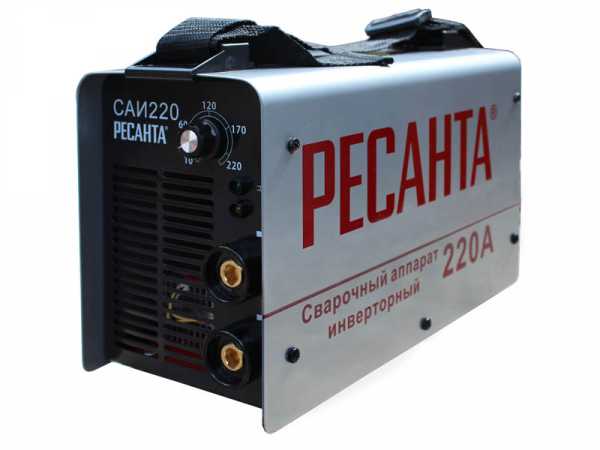

Сварочный аппарат инверторный САИ-220 Ресанта



Описание товара



Устройство Ресанта САИ-220 представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220+/-10% В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 4 мм включительно.

Сварное соединение металлических элементов довольно распространено как в производстве, так и в бытовых условиях. Сварка превращает разные железные элементы в единую крепкую неразборную конструкцию, прочность которой несравнима ни с чем. Как правило, такой способ соединения используют для получения наиболее надежного стыкования там, где нельзя или не получается использовать резьбовое соединение. Ручная сварка довольно широко распространена как в быту, так и на производстве (любые строительные, монтажные, ремонтные работы и т.д.). И если ранее, для проведения таких работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.

Описываемый агрегат Ресанта САИ-220 является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.

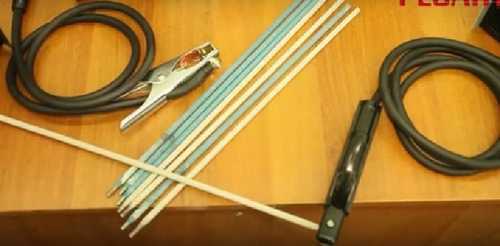

В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-220 составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.

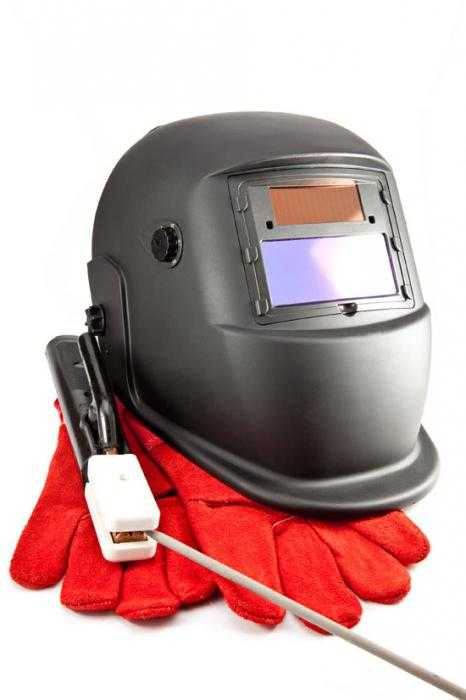

Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.

Чтобы облегчить работу сварщика (особенно это касается новичков), конструкторы сварочных аппаратов Ресанта САИ  создали в них такую полезную функцию, как «горячий старт» (HOT START). В момент достаточного сближения электрода со свариваемыми элементами, система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги. Процесс сварки, при этом, значительно облегчается.

Функция «антизалипание» (ANTI STICK), так же характерная для всех аппаратов Ресанта САИ, в свою очередь призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги. В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода. Сразу после этого система восстанавливает рабочие параметры.

Главная часть сварочных аппаратов фирмы Ресанта изготовлена на основе высокотехнологичных транзисторов типа IGBT. В результате удалось добиться значительного увеличения срока эксплуатации системы, а так же значительно сократить её габариты и массу. Транзисторная плата характерно расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев.

Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-220 этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.

Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (80 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.

Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-220 обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.



Особенности и преимущества



  • Сварочный аппарат инверторный САИ-220 работает от бытовой электросети и не требует особого способа подключения.
  • Инверторная система использует сравнительно небольшой трансформатор в комплекте с  IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
  • Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
  • Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
  • Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
  • Сварка производится переменным током высокой частоты, что обеспечивает довольно высокое качество сварного шва.
  • Возможно использование электродов переменного или постоянного тока.
  • Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.



Устройство и функциональность

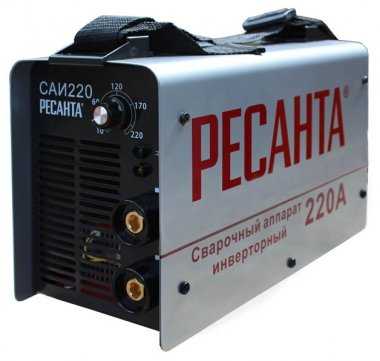

Корпус сварочного аппарата Ресанта САИ-220 имеет компактную прямоугольную форму, размерами 265х100х150  мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).

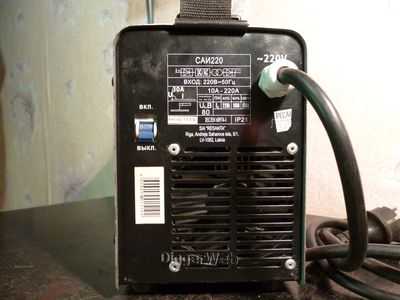

На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления. Она очень проста, понятна и позволит разобраться в ней даже новичку. Здесь конструкторы поместили поворотный регулятор рабочего тока от 10 до 220 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева. На этой же панели имеются клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. В верхней части корпуса сделаны крепления для наплечного ремня.

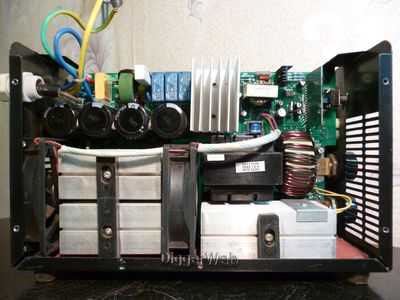

Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц).

Таким образом, удается увеличить силу тока до 220 А при напряжении 80 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.

Надежную работу и безопасность сварочного аппарата Ресанта САИ-220 обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.

Принцип сварки состоит в том, что между соединяемыми кромками и приближенным к ним электродом, при помощи рабочего тока, загорается электрическая дуга, разогревающая их до температуры плавления. Расплавленный электрод прочно сваривает соединяемые кромки, образуя сварочный шов. Функции горячего старта и антизалипания обеспечиваются автоматической регулировкой рабочего тока.

Первоначальное сближение электрода с кромками дает повышенный импульс для быстрого загорания дуги. Далее ток резко падает, не позволяя электроду залипнуть. Специальное покрытие электрода состоит из специального флюса и предотвращает прямой контакт расплава с кислородом и примесями азота, содержащимися в окружающем воздухе. Качество сварного шва напрямую влияет на прочность соединения, поэтому его необходимо проверять. Для этого следует отбить молотком налет шлака и убедиться в равномерности и целостности шва.



Подготовка к работе и меры безопасности



Инверторный сварочный аппарат Ресанта САИ-220 не сложен.  Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.

Если сварочные работы проводятся не на улице, а в помещении, необходимо позаботиться о его хорошем проветривании и отсутствии в нем легковоспламеняющихся материалов и газов. Приступая к работе, пользователь обязательно должен применять средства защиты (перчатки, головной убор, специальная одежда и специальная маска для защиты глаз и лица). Кроме этого, необходимо строго придерживаться правил пожарной безопасности и требований по безопасной эксплуатации оборудования подобного рода.

Изготовитель сварочного инвертора Ресанта САИ-220 дает гарантию на его безупречную работу на протяжении 12-ти месяцев со дня его официальной продажи.



Скачать руководство по эксплуатации изделия

Скачать сертификат соответствия 1

Скачать сертификат соответствия 2

Скачать сертификат соответствия 3





* Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию и внешний вид изделия, не ухудшающие его технические свойства.


invertory.ru

обзор, цены в Москве, характеристики

Цифровое обозначение в аббревиатуре сварочного аппарата Ресанта САИ 220 наталкивает на мысль об использовании сварочного аппарата в профессиональной деятельности. Оценить такую возможность можно по результатам ознакомления с конструкцией и характеристиками оборудования.

Технические характеристики

  • Напряжение сети, В 220±10%
  • Максимальный потребляемый ток, А 30
  • Напряжение холостого хода, В 80
  • Напряжение дуги, В 28
  • Диапазон регулирования сварочного тока, А 10 – 220
  • Продолжительность нагружения, % 40%@220А
  • Максимальный диаметр электрода, мм 5
  • Класс защиты IP21
  • Масса, кг 4,9

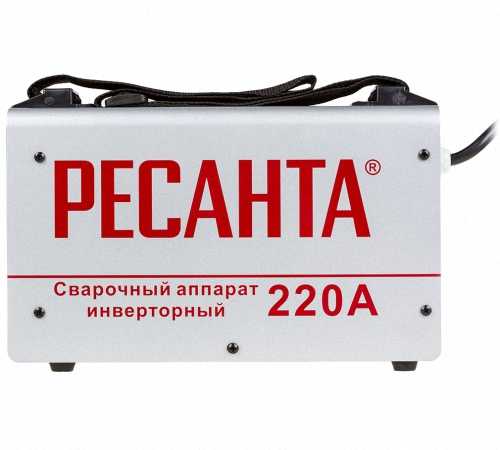

Внешний вид «Ресанты»

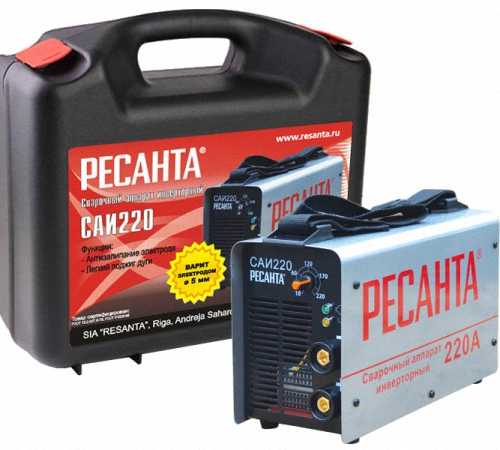

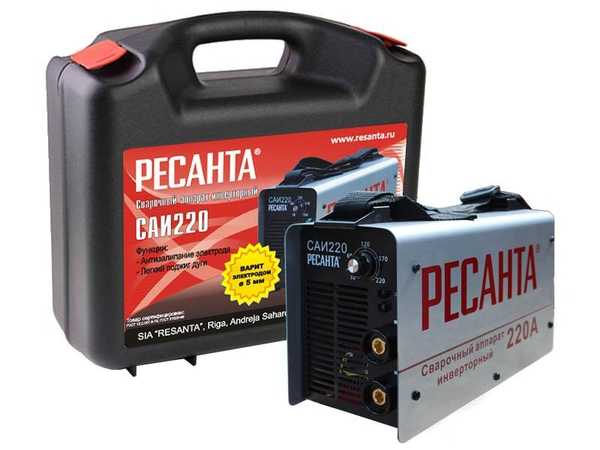

Ресанта САИ-220 в кейсе

Аскетизм эпохи СССР — характеристика внешнего оформления прибора. Следуя логике менеджеров, чьё мнение не могло быть пропущенным при конструировании данного аппарата, это должно говорить о его надёжности, способности сохранять работоспособность в экстремальной ситуации.

Пока что понятно одно — внешний металлический кожух П—образной формы служит хорошей защитой для электронной начинки. Десять винтов, по пять с каждой стороны, образуют надёжное соединение. Чтобы добраться до внутренностей устройства, достаточно выкрутить крепёж и, потянув вверх, убрать корпус. Получается прекрасный подход ко всем внутренним элементам.

Внутри всё достойно и прочно закреплено. Откровенно мало электроники.

При осмотре передней и задней стенок корпуса сварочника становится понятно, почему так. На задней панели установлен тумблер «Сеть».

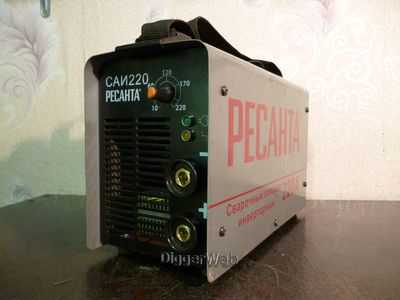

Передняя выражена не намного замысловатей:

  • регулятор сварочного тока;
  • два светодиодных индикатора: «Сеть» и «Перегрев»;
  • силовые клеммы «+» и «—».

На этом все опции для сварки заканчиваются. Остаётся оценить их достаточность на практике. Пока что вывод напрашивается один: ломаться здесь практически нечему.

Проверка на ПРОФпригодность

Диапазон сварочного тока находится в пределах от 10А до 220А. Этого достаточно для сварочных работ с металлами толщиной 1 см с учётом понижения напряжения в сети. Такие характеристики больше подходят для профессиональной техники.

Знаете ли вы, что…

Ремонт сварочного инвертора Ресанта можно осуществить своими руками при условии небольшой поломки

Ещё особенность: напряжение холостого хода достаточно высокое — 80В. Значение оптимально для розжига электрода. Именно этим и объясняется отсутствие новомодных опций, автоматически устраняющих проблемы, связанные с образованием дуги и залипанием оборудования. При этом значение холостого хода не является критичным для безопасной работы с инструментом.

Параметр максимального потребляемого тока — 30А — позволяет работать с электродами диаметром до 5 мм включительно. Тоже является серьёзной заявкой на категорию электрического профинструмента.

На бытовую принадлежность аппарата указывает продолжительность его нагружения — 40%. Четыре минуты непрерывной работы и шесть на отдых. Таков цикл этого инвертора, несмотря на непрерывную работу вентилятора при включённом тумблере «Сеть».

Вывод

Сварочный инвертор САИ-220 Ресанта:

  • чрезвычайно простой в обслуживании;
  • выполнит кратковременные задачи, характерные для профессионального сварочного оборудования;
  • имеет простую принципиальная схему, отличающуюся повышенной надёжностью.

Возможно, именно такой, простой, надёжный и недорогой сварочный инвертор будет надёжным помощником при ремонте грузового автомобиля, формировании секции ограды или постоянных хлопотах домашнего умельца.

Где купить в Москве?

Тиберис

Цена: 8780р.

Тел. +7 (495) 663-72-84

Адрес: Москва, Варшавское шоссе, дом 125, строение 18 (станция метро «Южная», станция метро «Чертановская», въезд со стороны ул. Дорожная)

Время работы: Понедельник — пятница с 11:00 до 17:30


220 Вольт

Цена: 8780р.

Адрес: Москва, м. Автозаводская, ул. 5-я Кожуховская, д. 10, корп. 1

Тел. +7 (499) 753-5-220


Строй-профи

Цена: 8500р.

Тел. (495) 961-64-00

Адрес: г. Москва, Бизнес Парк «Румянцево», корпус Г (вход №12), 1-й этаж, Павильон 109Г.


 Материалы для скачивания

Документация Схема сварочного инвертора Ресанта САИ 220 (для SH варианта)

Сайт производителя: http://www.resanta.ru/

Фотогалерея

electrod.biz

“Ресанта САИ-220” – отзывы. Сварочный инвертор “Ресанта САИ-220”

На сегодняшний день на рынке предлагаемых сварочных аппаратов огромный выбор различных моделей и марок производителей. Одной из представленных марок, которой следует уделить внимание, является современный сварочный аппарат с инвертором “Ресанта САИ-220 ПН”.

Принцип действия

Принцип действия сварочных аппаратов заключается в том, что междуфазное напряжение в 0,4 КВ переменного тока стандартной частоты в 50 Гц преобразовывается в постоянное напряжение 400 В, после чего инвертор преобразовывает в высокочастотное напряжение, и оно вновь выпрямляется диодным мостом. В отличие от сварочного трансформатора с обыкновенным выпрямителем, в сварочном аппарате с инвертором стандартное переменное напряжение проходит не две стадии, а три, но при этом постоянное рабочее напряжение получается 90% наполненности против 60%, которое получают от сварочного аппарата. Сварочный аппарат “Ресанта САИ-220 ПН”, благодаря использованию высококачественного полупроводникового материала, выдает постоянное напряжение даже 95% наполненности. То есть он дает возможность держать равномерную дугу сварки намного устойчивее, чем другие сварочные аппараты.

Достоинства этого сварочного аппарата


  1. Наличие регулятора тока на дуге сварки.
  2. Интенсивное принудительное охлаждение элементов устройства, через которые проходит большой ток, что обеспечивает ему беспрерывную длительную работу.
  3. Наличие функции «антизалипания», которая в автоматическом режиме снижает рабочий ток при залипании электрода на изделии во время зажигания дуги. При отлипании электрода устройство восстанавливает первоначальные, настроенные параметры.
  4. Наличие функции «горячий старт», которая улучшает поджигание дуги коротким импульсом повышенных параметров рабочего тока.
  5. Устойчивое горение дуги, которое не подвержено тем неожиданным угасаниям, которые были свойственны сварочным трансформаторам.

Профессиональные сварщики, которые работали с аппаратом “Ресанта САИ-220”, отзывы свои акцентировали именно на этих достоинствах аппарата. Также рабочие заостряют внимание на том, что инверторы значительно облегчают труд сварщиков и делают его более качественным.

Рабочие характеристики устройства

Аппараты “Ресанта САИ-220” технические характеристики имеют такие, которые дают возможность сварщику работать в достаточно широком диапазоне входных и выходных напряжений с устойчивым поддержанием величины рабочего тока на дуге. Хорошая управляемость дугою обеспечивается тем, что интенсивное охлаждение позволяет держать дугу с заданным током длительное время.

  1. Входное напряжение на аппарате – от 140 В до 240 В.
  2. Максимальный ток потребления на входе – 30 А.
  3. На холостом ходе поддерживается напряжение 80 В.
  4. Напряжение при горении дуги – 28,8 В.
  5. Сварочный рабочий ток регулируется в диапазоне от 10 А до 220 А.
  6. Продолжительная нагружаемость аппарата составляет 154 А (70% от Imax).
  7. Диаметр электрода, который можно использовать в “САИ-220” – от 1,6 мм до 6 мм.
  8. Класс защитной безопасности – IP21.

Способен устойчиво и качественно работать при температуре окружающей среды от -10 оС до +40 оС. Не допускается работа под открытым небом при атмосферных осадках.

Внешнее устройство изделия

“Ресанта” инверторный “САИ-220” представляет собой металлический корпус, спереди которого имеется панель. Здесь расположены регулятор величины рабочего тока, индикация “Сеть”, индикация “Перегрев” и силовые токовые разъемы для подключения кабелей постоянного напряжения. Сварочный аппарат имеет систему принудительного охлаждения. По этой причине категорически запрещено запирать отверстия вентиляции в корпусе.

О срабатывании системы “защита от перегрева” сигнализирует лампочка, которая расположена на панели. На корпусе возле разъемов для рабочих кабелей постоянного тока имеются четкие обозначения: ” – ” силовая клемма и ” + ” силовая клемма. Имеется тумблер выключения сети – “Сеть” и лампочка индикации – “Сеть”. Сверху сделан ремень для удобства транспортировки и эксплуатации аппарата.

Внутреннее устройство изделия

Сварочный инвертор “Ресанта САИ-220 ПН” состоит из следующих основных узлов:

  1. Силовой блок транзиторного выпрямителя стандартного и пониженного напряжения частотой в 50 Гц.
  2. Инверторный силовой блок, который преобразовывает ток постоянного напряжения в высокочастотный ток переменного напряжения.
  3. Силовой высокочастотный трансформатор, который понижает входное напряжение до необходимого, безопасного для работы людей напряжения.
  4. Силовой блок высокочастотного транзисторного выпрямителя, который выпрямляет высокочастотный ток с пониженным трансформатором напряжением.
  5. Стабилизирующий дроссель, который служит для сглаживания пульсирования выпрямленного и стабилизированного тока рабочего сварочного напряжения.

Все полупроводниковые устройства сделаны на основе транзисторов MOSFET или IGBT. Высокие свойства устойчивой динамики горения дуги обеспечены использованием полупроводниковых элементов, которые произведены по самым современным технологиям.

Защита устройства

Производитель приложил максимум усилий, чтобы сварочные устройства “Ресанта САИ-220” были безопасными в эксплуатации не только для профессионалов, но и для тех, кто занимается сварочными работами от случая к случаю.

Важнейшим пунктом в данной проблематике является изоляция токопроводящих частей аппарата. Подключение к стандартному оборудованию осуществляется гибким кабелем с двойной изоляцией, которая выдерживает напряжение без пробоя до 3000 В в течение 2 минут.

Внутренние узлы сварочного аппарата закреплены неподвижно на изоляторах, которые испытаны на пробой при изготовлении 1000 В в течении 3 часов. Не допускается запыленность этих изоляторов металлической пылью и стружкой. Не допускается попадание влаги внутрь устройства во избежание замыкания фазы на землю, что неизбежно вызовет выход со строя устройства.

Механическая защищенность САИ соответствует классу IP21. Т. е. внутрь устройства не могут попасть предметы толщиной более 12 мм.

Порядок подготовки аппарата к работе

Внимание! Подключение устройства “Ресанта САИ-220” (отзывы сварщиков указывают и в инструкции производителя сказано) следует начинать со сборки схемы низкого, рабочего напряжения:

  1. Проверить отключенное положение выключателя “Сеть”.
  2. Подключить сварочные кабели необходимого сечения к рабочим силовым клеммам: ” – ” и ” + “; проверить надежность подключения держателя электрода на необходимом по условиям сварки кабеле.
  3. Надежно подключить второй рабочий силовой кабель к изделию, с которым будут проводиться работы.
  4. Присоединить корпус “Ресанта САИ” к стационарному заземляющему устройству; если такого нет, то к переносному заземлению в виде штыря длиной не менее 140 см, который забивается в землю на расстоянии от аппарата не менее 5 м.
  5. Подключить аппарат к сети стандартного напряжения; подать напряжение стандартное на аппарат.
  6. Повернув выключатель “Сеть”, включить сварочный аппарат.
  7. Вращением регулятора величины рабочего постоянного тока выставить необходимый токовый режим конкретной работы.
  8. Проверить на отсутствие замыкания рабочих силовых кабелей.

Режимы, которые зависят от диаметра используемого электрода, работы инверторного сварочного аппарата, следующие:

  • 1,6 мм – 20–45 А;
  • 2,0 мм – 45–70 А;
  • 2,5 мм – 65-85 А;
  • 3,2 мм – 90–145 А;
  • 4,0 мм – 130–195 А;
  • 5,0 мм – 160–220 А;
  • 6,0 мм – 210–300 А.

Техника безопасности при работе САИ

Если проанализировать о “Ресанта САИ-220” отзывы сварщиков, которые длительное время работали на нем, то можно сделать вывод, что этот аппарат очень безопасный и удобный в работе. Тем не менее, следует соблюдать такие правила техники безопасности:

  1. Если нет заземления через шнур розетки, то установка переносного заземления – обязательное мероприятие.
  2. Место проведения сварочных работ должно быть хорошо вентилируемое, потому что при сварке образуется много токсичных и вредных газов.
  3. Сварщик во избежание ожоговых травм должен работать в специальном сварочном костюме.
  4. Для защиты зрения и лица в обязательном порядке использовать сварочный щиток или маску сварщика.
  5. Меры пожарной безопасности при проведении сварочных работ должны выполняться в полном объеме согласно типовой инструкции, из которой изъятие пунктов не допустимо.

Сварочный инверторный аппарат на рынке России

Инверторные сварочные аппараты все более становятся популярными у потребителей. Особенно они стали популярными у непрофессионалов из-за небольшого веса (до 6 кг), простоты работы и удобства в эксплуатации. Цены на них довольно демократичные: от 150 до 250 $ за аппарат.

На “Ресанта САИ-220 ПН” цена составляет от 210 до 240 $ на разные модификации, исполнение которых зависит от использованных полупроводниковых элементов и блоков. Простота в обслуживании позволяет САИ завоевывать ему лидирующие позиции среди аналогичных товаров.

Производитель постоянно прислушивается ко мнениям своих клиентов и отслеживает динамику не только продаж, но и отзывов на его товар. Для этого создан специальный сайт в интернете, где каждый заинтересованный и небезразличный человек может оставить свои отзывы. Эти отзывы интересны не только производителю, но и другим потребителям.

Эксплуатация инверторных сварочных аппаратов

В основном, на сварочный аппарат “Ресанта САИ-220” отзывы самые положительные и лестные. Но встречаются такие, в которых говорится о том, что при работе на нем в сырую погоду он «щипается» электротоком. Таким потребителям нелишне еще раз напомнить, что работа с любыми электрическими устройствами и приборами таит опасность, если не соблюдать элементарных правил безопасности. Аппарат весом всего лишь в 5,5 кг во время сварки электродом диаметром 5 мм имеет мощность 15 КВт, которой достаточно для того, чтобы камень в 10 кг весом подбросить на высоту трехэтажного дома. Поэтому лишней осторожности при работе с энергоемкой аппаратурой не бывает.

Все меры предосторожности и техники безопасности, которые описаны в инструкции к устройству, должны строго соблюдаться. Если не имеется УЗО и трехжильной системы энергоснабжения со стационарным заземляющим устройством, то обязательно иметь переносное временное заземление и пользоваться им.

Ремонт инверторных сварочных аппаратов

Народные умельцы умеют ремонтировать все. И против этого хобби никто ничего против не имеет. Но ремонт “Ресанта САИ-220 ПН” далеко не простое занятие. Его высокие технические характеристики обеспеченны за счет того, что все составляющие части этого сварочного аппарата очень точно сбалансированы. К нему не подойдет какой-либо инвертор. Нет, если другой инвертор, который позволяет пропускать через устройство ток на выходе низкой стороны порядка 220 А, то аппарат будет работать, но устойчивость сварочной дуги снизится. Это однозначно. Несоответствие входных и выходных сопротивлений инвертора выпрямительному блоку силового тока значительно уменьшит его долговечность. И это так по каждому узлу.

Если сварочный аппарат САИ вышел со строя, то лучше всего обратиться в сервисный центр, где пришедшие в негодность узлы заменят на оригинальные. Следует отметить: если не допускать попадания влаги и металлической пыли и стружки внутрь устройства, если не допускать длительного перегрева узлов, то устройство будет верой и правдой служить десятилетиями.

fb.ru

Ресанта САИ-220 цена, характеристики, отзывы

  • -Тип устройства: сварочный инвертор
  • -Напряжение на входе: 140-260 В
  • -Типы сварки: ручная дуговая сварка (MMA)
  • -Сварочный ток (MMA): 10-220 А
  • -Продолжительность включения при максимальном токе: 70 %
  • -Напряжение холостого хода: 80 В
  • -Количество фаз питания: 1
  • -Диаметр электрода: 5 мм
  • -Тип выходного тока: постоянный
  • -Комплектация: кабель с электрододержателем; кабель с клеммой заземления
Средняя цена 6290 ₽ Где купить

Здесь вы можете посмотреть видео обзор Ресанта САИ-220. Узнать характеристики, прочитать отзывы о Ресанта САИ-220.

Видео обзоры

  • Все 31
  • Обзоры 11
  • Ремонт 6
  • Тесты 1
  • Отзывы 2

Магазины, в которых можно купить этот товар и его аналоги

Характеристики

* Точные характеристики уточняйте у продавца.

Основные характеристики
Тип устройствасварочный инвертор
Напряжение на входе140-260 В
Типы сваркиручная дуговая сварка (MMA)
Сварочный ток (MMA)10-220 А
Продолжительность включения при максимальном токе70 %
Напряжение холостого хода80 В
Количество фаз питания
Диаметр электрода5 мм
Тип выходного токапостоянный
Дополнительные характеристики
Комплектациякабель с электрододержателем; кабель с клеммой заземления
Горячий стартесть
Степень защитыIP21
Антиприлипаниеесть
Масса5 кг

* Точные характеристики уточняйте у продавца.

Форум Ресанта САИ-220

Задать вопрос

naobzorah.ru

Сварочный аппарат инвертор Ресанта САИ 220 сварочник инверторный 220 Ампер

Сварочный аппарат Ресанта САИ 220 бытовой инвертор

Инверторные сварочные аппараты Ресанта САИ 220 предназначены для бытового применения.
Для настройки сварочного тока на передней панели установлен регулятор тока с цифровой шкалой.
Подключение сварочных проводов производится к клеммам на передней панели сварочного инвертора.
Сварочные кабели – один с зажимом для “массы”, другой с держателем электрода – поставляются в комплекте с аппаратом Ресанта САИ 220.
При работе со сварочным аппаратом инверторного типа обязательно защищайте лицо и глаза специальной маской сварщика.

Цена сварочного инвертора Ресанта САИ 220 = 7160 руб с НДС

Сварочные инверторы бытовые

Ресанта САИ 140
Ресанта САИ 160 = 5000 руб с НДС
Ресанта САИ 190 = 6040 руб с НДС
Ресанта САИ 220 = 7160 руб с НДС
Ресанта САИ 250 = 8630 руб с НДС
Ресанта САИ 315 (3-х фазное подключение) = 29330 руб с НДС

Сварочные инверторы для пониженного напряжения

Ресанта САИ 160 ПН = 7760 руб с НДС
Ресанта САИ 190 ПН = 9320 руб с НДС
Ресанта САИ 220 ПН = 10880 руб с НДС
Ресанта САИ 250 ПН = 12100 руб с НДС

Технические характеристики инверторного сварочного аппарата Ресанта САИ 220

Диапазон рабочего напряжения сети

160 – 242 Вольт

Максимальный потребляемый из сети ток

30 Ампер

Напряжение холостого хода на электроде

80 Вольт

Напряжение дуги

28 Вольт

Диапазон регулирования сварочного тока

10-220 Ампер

Продолжительность нагружения

70% при токе 220A

Максимальный диаметр электрода

5 мм

Класс защиты

IP21

Масса

4,9 килограммов



Сварочный инверторный аппарат Ресанта САИ 220 предназначен для ручной электродуговой сварки постоянным током с использованием покрытых флюсом электродов.
Компактная конструкция и небольшой вес аппарата позволяют электросварщику свободно передвигаться по всей рабочей площадке.
Аппарат Ресанта САИ 220 выполнен в металлическом корпусе. На передней панели расположены регулятор величины сварочного тока, индикатор сети, индикатор перегрева инверторного преобразователя, а также разъёмы для подключения сварочных кабелей.
Инверторный сварочный аппарат имеет встроенную принудительную систему вентиляции, потому отверстия на корпусе аппарата закрывать чем-либо нельзя – перегреется.
Принцип работы сварочного аппарата Ресанта САИ 220 заключается в преобразовании низкочастотного переменного напряжения сети 50 герц в постоянное напряжение 400 Вольт, которое затем преобразуется в высокочастотное.
Высокочастотное напряжение модулируется и выпрямляется. При помощи широтно-импульсной модуляции изменяется скважность периодов, благодаря чему регулируется сварочный ток.
Аппарат имеет защиту от перегрева. При срабатывании защиты на передней панели включится индикатор.
Обнаружив срабатывание защиты, следует убедиться, что рабочие кабели не замкнуты накоротко, и сделать перерыв в работе, не отключая аппарат, не менее 5 минут.
Инверторный сварочный аппарат Ресанта САИ 220 оснащён функциями “ANTI STICK” (антизалипание) и “HOT START” (горячий старт).
Функция “антизалипание” автоматически снижает напряжение на электроде, если в момент поджига дуги электрод подлипает к свариваемой детали. В результате электрод легко отрывается от детали, и заданные параметры сварочного и напряжения восстанавливаются.
Для лучшего стартового поджига дуги функция “горячий старт” автоматически увеличивает ток для облегчения сварочного процесса.

Рекомендуемые величины сварочного тока в зависимости от диаметра электрода

Диаметр электрода, ммСварочный ток, Ампер
1,625 – 50
250 – 70
2,560 – 90
3,290 – 140
4130 – 190
5160 – 220
6200 – 315

www.ekskon.ru

Сварочный аппарат инверторный САИ-220 в кейсе

Описание

Особенности и преимущества

  • Сварочный аппарат инверторный САИ-220 в кейсе работает от бытовой электросети и не требует особого способа подключения.
  • Инверторная система использует сравнительно небольшой трансформатор в комплекте с  IGBT-транзисторами и обеспечивает малые размеры и легкий вес аппарата, что позволяет легко переносить его в нужное оператору место. Для этого имеется специальный удобный наплечный ремень.
  • Устройство снабжено элементами предупреждения об опасном перегреве, что делает его работу безопасной и надежной.
  • Агрегат обладает функциями «антизалипание» (ANTI STICK) и «горячий старт» (HOT START), а продолжительность его включения составляет 70%.
  • Качественно изготовленный прочный корпус оберегает составные компоненты сварочного аппарата от повреждений и одновременно обеспечивает надежное охлаждение рабочего трансформатора.
  • Возможность преобразования тока высокой частоты (отсюда небольшие параметры трансформатора) и широкий диапазон регулирования мощности сварочного тока являются преимуществами данного аппарата.
  • Возможно использование электродов переменного или постоянного тока.
  • Аппарат не требует специальной подготовки для подключения и пользования им. Достаточно наличие у пользователя начальных знаний и практики.

Общее описание

Устройство Ресанта САИ-220 представляет собой портативный аппарат инверторного типа для ручной сварки, способный обеспечивать полноценные сварочные работы на бытовом (и не только) уровне. Агрегат просто подключается к бытовой электросети с напряжением 220 В и рассчитан на работу сварочными электродами с покрытием и диаметром металлического сердечника до 5 мм включительно.

Сварное соединение металлических элементов довольно распространено как в производстве, так и в бытовых условиях. Сварка превращает разные железные элементы в единую крепкую неразборную конструкцию, прочность которой несравнима ни с чем. Как правило, такой способ соединения используют для получения наиболее надежного стыкования там, где нельзя или не получается использовать резьбовое соединение. Ручная сварка довольно широко распространена как в быту, так и на производстве (любые строительные, монтажные, ремонтные работы и т.д.). И если ранее, для проведения таких работ, требовались громоздкие и тяжелые агрегаты, то с появлением инверторных аппаратов от этих недостатков удалось избавиться.

Описываемый агрегат Ресанта САИ-220 является одним из наиболее удобных и компактных инструментов для выполнения работ подобного рода. Ему под силу практически любые сварочные операции. Небольшой вес и габариты, удобный и прочный наплечный ремень позволяют сварщику легко перемещать устройство в необходимое для работы место.

В комплекте системы имеются рабочие кабели (силовой с держателем электродов и кабель для заземления). Длина каждого рабочего кабеля САИ-220 составляет 2 метра. Система обладает, так же, питающим кабелем (170 см) со штепсельной вилкой. В случае необходимости можно воспользоваться удлинителем соответствующего сечения.

Специальную сварочную маску и другие средства индивидуальной защиты необходимо приобрести отдельно.

Чтобы облегчить работу сварщика (особенно это касается новичков), конструкторы сварочных аппаратов Ресанта САИ  создали в них такую полезную функцию, как «горячий старт» (HOT START). В момент достаточного сближения электрода со свариваемыми элементами, система автоматически создает повышенный импульс рабочего тока, что способствует быстрому образованию электрической дуги. Процесс сварки, при этом, значительно облегчается.

Функция «антизалипание» (ANTI STICK), так же характерная для всех аппаратов Ресанта САИ, в свою очередь призвана облегчить работу сварщика, нивелируя такое явление, как залипание электрода в период горения дуги. В этой ситуации аппарат автоматически занижает значение тока сварки, способствуя легкому отрыву электрода. Сразу после этого система восстанавливает рабочие параметры.

Главная часть сварочных аппаратов фирмы Ресанта изготовлена на основе высокотехнологичных транзисторов типа IGBT. В результате удалось добиться значительного увеличения срока эксплуатации системы, а так же значительно сократить её габариты и массу. Транзисторная плата характерно расположена в вертикальной плоскости, что предотвращает скопление пыли и, как следствие, лишний перегрев.

Еще одна характерная особенность системы – продолжительность включения (ПВ). Это величина, характеризующая способность аппарата работать непрерывно на протяжении определенного промежутка времени. В основу был положен 10-ти минутный временной интервал. Для аппарата САИ-220 этот параметр составляет 70% при максимальной нагрузке. Это означает, что сварка может производиться непрерывно на протяжении 7-ми минут из 10-ти и 3 минуты – перерыв на холостом ходу.

Сварочный аппарат данной модели обладает довольно значительным напряжением холостого хода (85 В). Это способствует легкому и быстрому розжигу электрической дуги, что позволяет работать и с цветными металлами.

Создатели сварочного аппарата позаботились и о безопасном его использовании. Главная опасность для аппаратов подобного рода – это перегрев, способный вызвать поломку агрегата и иные нежелательные последствия. Ресанта САИ-220 обладает специальной системой предупреждения, которая включает (до опасного перегрева) аварийную лампочку-индикатор. Загоревшийся индикатор говорит о необходимости приостановить сварочные работы. 5-ти минутного перерыва достаточно для восстановления работоспособности агрегата. При этом нет необходимости отключать его от электропитания.

Устройство и функциональность

Корпус сварочного аппарата Ресанта САИ-220 имеет компактную прямоугольную форму, размерами 350х140х250 мм и выполнен из качественного листового металла с защитным покрытием. Плоское основание корпуса позволяет устойчиво расположить его на любой поверхности, даже с небольшим уклоном. По бокам корпуса имеются специально изготовленные прорези, через которые окружающий воздух может легко циркулировать, охлаждая главный трансформатор. Электробезопасность корпуса удовлетворяет критериям класса IP 21 (защита от попадания внутрь посторонних предметов, но работать следует в достаточно сухой атмосфере).

На задней панели корпуса расположен включатель и питающий кабель, а на передней находится панель управления. Она очень проста, понятна и позволит разобраться в ней даже новичку. Здесь конструкторы поместили поворотный регулятор рабочего тока от 10 до 220 А, индикатор сети и индикатор, предупреждающий о приближении аварийного перегрева. На этой же панели имеются клеммы для подключения силового кабеля с держателем электродов и кабеля, обеспечивающего замкнутость электрической цепи для процесса сварки. В верхней части корпуса сделаны крепления для наплечного ремня.

Внутри корпуса размещены все составные элементы сварочного аппарата, обеспечивающие его безопасную функциональность в пределах технических возможностей. Главный элемент в этом деле – это преобразующий трансформатор со специальным оснащением, превращающий переменный ток с частотой 50 Гц (электросеть) в постоянный ток, с последующим его обратным превращением в переменный ток, но с гораздо большей частотой (более 20 кГц). Таким образом, удается увеличить силу тока до 220 А при напряжении 85 В. Эти превращения позволяют добиваться значительного качества сварного шва, что особо важно для конечного результата. Трансформатор имеет оребренную поверхность из легкого сплава, способствующую интенсивной теплоотдаче и эффективному охлаждению элемента. Этому способствуют, так же, два встроенных вентилятора.

Надежную работу и безопасность сварочного аппарата Ресанта САИ-220 обеспечивает специальная защитная система. Температурные датчики заранее фиксируют приближение опасного перегрева и предупреждают пользователя включением аварийного индикатора.

Принцип сварки состоит в том, что между соединяемыми кромками и приближенным к ним электродом, при помощи рабочего тока, загорается электрическая дуга, разогревающая их до температуры плавления. Расплавленный электрод прочно сваривает соединяемые кромки, образуя сварочный шов. Функции горячего старта и антизалипания обеспечиваются автоматической регулировкой рабочего тока. Первоначальное сближение электрода с кромками дает повышенный импульс для быстрого загорания дуги. Далее ток резко падает, не позволяя электроду залипнуть. Специальное покрытие электрода состоит из специального флюса и предотвращает прямой контакт расплава с кислородом и примесями азота, содержащимися в окружающем воздухе. Качество сварного шва напрямую влияет на прочность соединения, поэтому его необходимо проверять. Для этого следует отбить молотком налет шлака и убедиться в равномерности и целостности шва.

Подготовка к работе и меры безопасности

Инверторный сварочный аппарат Ресанта САИ-220 не сложен.  Подготовить его к работе и эксплуатировать под силу практически любому взрослому человеку. Изначально следует принять во внимание и обеспечить некоторые моменты безопасности, чтобы не допустить поражения электротоком и других неприятных последствий. Заземление аппарата производится через питающий шнур, поэтому следует убедиться в наличии в розетке соответствующего оснащения. После того, как к требуемым клеммам были подключены рабочие кабели, можно включать в розетку питающий кабель (тумблер «сеть» должен быть выключен, а регулятор рабочего тока находиться в наименьшем положении). Теперь можно включать аппарат и выставлять требуемый рабочий ток. После завершения сварочных работ, отключать устройство следует в обратном порядке.

Если сварочные работы проводятся не на улице, а в помещении, необходимо позаботиться о его хорошем проветривании и отсутствии в нем легковоспламеняющихся материалов и газов. Приступая к работе, пользователь обязательно должен применять средства защиты (перчатки, головной убор, специальная одежда и специальная маска для защиты глаз и лица). Кроме этого, необходимо строго придерживаться правил пожарной безопасности и требований по безопасной эксплуатации оборудования подобного рода.

Изготовитель сварочного инвертора Ресанта САИ-220 дает гарантию на его безупречную работу на протяжении 24-х месяцев со дня его официальной продажи.

resanta24.ru

Сварочный инвертор Ресанта САИ 220 – особенности, характеристики, инструкция, отзывы

Сварочный инвертор Ресанта САИ 220 используется для выравнивания и реорганизации напряжения во время выполнения сварочных работ. Он обеспечивает неразрывное соединение металлических деталей и заготовок при проведении работ.

Оглавление:

  1. Обзор сварочного инвертора Ресанта САИ 220
  2. Руководство пользователя сварочного инвертора Ресанта САИ 220

Обзор сварочного инвертора Ресанта САИ 220

1. Отличительные особенности сварочного инвертора Ресанта САИ 220:

  • имеет большой разбег рабочего напряжения на входе – от 160 до 240 В;
  • демонстрирует высокий уровень беспрерывной нагрузки;
  • система принудительного охлаждения в виде двух вентиляторов;
  • механизм защиты от повышения внутренней температуры;
  • функции антизалипания и горячего старта, которые обеспечивают простое начало работы;
  • корпус из металла, ударопрочный;
  • наличие наплечного ремня;
  • наличие форсажа дуги с регулировкой, повышающего устойчивость сварочной дуги и увеличивает текучесть обрабатываемого материала.

2. Технический обзор сварочного инвертора Ресанта САИ-220:

  • разбег рaбочего нaпряжeния на входе – 140-240 В;
  • наибольший показатель расходуемого тока – 30 А;
  • напряжение на холостом ходу – 80 В;
  • напряжение дуги – 28,8 В;
  • разбег регулировки сварочного тока – 10-220 А;
  • длительность нагрузки – 70% 220 А;
  • наибольший размер электрода по диаметру – 5 мм;
  • клaсс зaщиты – IP21;
  • разбег температуры окружающей среды для работы от -10 до + 40оС.

Руководство пользователя сварочного инвертора Ресанта САИ 220

1. Подготовка к эксплуатации САИ-220:

  • осуществить соединение проводов к контактам клеммы, необходимо монтировать кабель с электродержателем и провод заземления, который подбирается исходя из данной марки электрода полярности;
  • необходимо проверить положение выключателя «Сеть», его переводят в положение «ВЫКЛ»;
  • аппарат подключается к сети питания электричеством;
  • перевести регулирующую ручку в положение самого меньшего показателя тока;
  • аппарат включается с помощью переключателя «Сеть»;
  • регулятор величины сварочного тока поворачивают так, чтобы установить необходимое для эксплуатации значение, которое подбирается по диаметру используемого электрода;
  • по завершению всех работ регулятор снова переводят в положение самого низкого показателя тока;
  • аппарат отключают от сети питания;
  • от прибора отсоединяют провод силовой с электродержателем и провод с заземлением.

2. Безопасность во время работы:

  • во время использования оборудования рекомендуется выполнять все меры безопасности, чтобы избежать травматизма и поломок оборудования;
  • чтобы исключить возможность возгорания, прибор необходимо заземлить согласно инструкции;
  • обязательно наличие качественной вентиляции в месте сварки;
  • все работы проводят в защитных перчатках, головном уборе и спецодежде, которые защитят от термических ожогов;
  • для защиты кожи лица и органов зрения используют специальную маску и очки;
  • обязательно соблюдение всех правил пожарной безопасности;
  • аппарат категорически запрещается использовать при наличии атмосферных осадков на открытом пространстве, так же запрещается использовать его в комнатах с высоким показателем влажности;
  • если есть необходимость проводить одновременно со сваркой работы с болгаркой, электропилой или дрелью, то их проводят в разное время, так как пыль выведет из строя внутренние детали САИ;
  • если есть повреждения изоляции сетевого провода или проводов сварочных, то работать категорически запрещается до исправления всех этих неполадок;
  • если аппарат был занесен в помещение с комнатной температурой из низких температур, то его не запускают на протяжении 2 часов, чтобы избежать возможности возникновения конденсата внутри инвертора.

3. Правила перевозки и хранения САИ:

  • хранить прибор необходимо в фирменной таре, которая входит в поставку завода-изготовителя;
  • оптимальный разбег температуры для хранения – от – 10 до +50оС, влажность не выше 80%;
  • помещение для хранения подбирается таким образом, чтобы в нем не было пыли, паров кислот и щелочей;
  • перевозку осуществляют любым видом транспорта и на любые расстояния, но при условии использования упаковки от производителя;
  • при перевозке в самолете подбирают отсек с высоким уровнем герметичности;
  • запрещено кантовать, необходимо ограждать прибор от влаги.

strport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
