Сверла размеры – Размеры сверл под резьбу, по металлу, по дереву

alexxlab | 09.02.2019 | 0 | Вопросы и ответы

Содержание

Сверла по дереву размеры таблица

Размеры сверл под саморезы

главная ⇒ строймат ⇒ метизы ⇒ сверла

Диаметр отверстия под саморез должен быть на 1 – 1.5 (мм) меньше самореза.

Общие характеристики Чертеж Чертеж и параметры типовой модели d самореза (мм) Номинальный диаметр самореза в (мм) В твердой (мм) Направляющее отверстие в твердой древесине в (мм) В мягкой (мм) Направляющее отверстие в мягкой древесине в (мм)
Стандартные3.52.42
Универсальные3.52.82.4
Таблица размеров сверл под универсальный саморез Диаметр самореза (мм) Номинальный диаметр самореза в (мм) В твердой (мм) Направляющее отверстие в твердой древесине в (мм) В мягкой (мм) Направляющее отверстие в мягкой древесине в (мм)

321.6
3.52.82.4
4.23.22.8
4.83.63.2
5.54.03.6
6.34.84.0

razmery.info

Сверла по дереву – какое из них выбрать?

Сверло является тем самым универсальным инструментом, без которого не обходится ни один, даже самый простейший ремонт. Следует помнить, что для каждого материала существует свой определенный вид сверла. Главное – помнить о том, что режущий инструмент должен быть более твердым, чем то, что надлежит обработать. В зависимости от материала, в котором собираются просверлить отверстие, бывают сверла по дереву, по металлу и по бетону. Существуют также сверла по стеклу, а также по кафельной плитке. Естественно, в каждом конкретном случае используется соответствующий инструмент. Независимо от назначения у каждого сверла имеются: хвостовик, рабочая и режущая части, элементы для отвода стружки.

Какие бывают сверла по дереву

Древесина представляет собой волокнистый материал, а потому для того, чтобы проточить в нем отверстие, необходимы специальные сверла по дереву, имеющие особую форму. Их достаточно много, но чаще всего пользуются следующими:

  • Спиральное. Предназначено для высверливания отверстий, обычно от 3 до 52 мм. На конце такого сверла имеется специальное острие, предназначенное для удобства работы.
  • Перовое. Используется для сверления не очень толстых досок, а также ДВП и ДСП. Такое сверло не имеет отвода стружки, а потому с его помощью делать глубокие отверстия не очень удобно. Чтобы не покупать целый набор, можно приобрести перовое сверло по дереву (регулируемое). Диаметр такого сверла может изменяться в пределах от 15 до 76 мм.

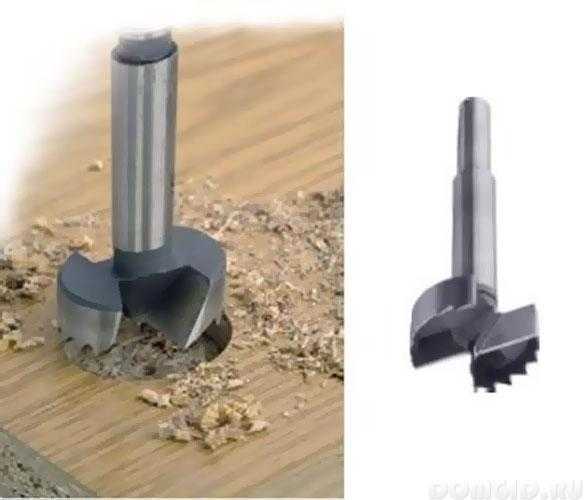

  • Сверло Форстнера. Применяется для высверливания глухих отверстий. Оно позволяет сделать отверстие снизу плоским, ровным и гладким. Обычно имеет диаметр от 10 до 50 мм.
  • Сверло-коронка по дереву. Применяется для высверливания больших отверстий, с которыми не справится обычное сверло. Внешне представляет собой кольцо с зубьями, в середине которого имеется центровочное сверло. Несколько штук продаются обычно в наборе диаметром от 19 до 127 мм. Глубина сверления коронкой ограничена, как правило, она составляет 22 мм. Есть модели с глубиной сверления до 64 мм. Таким сверлом также можно делать отверстия в пластике или гипсокартоне.
  • Сверло-фреза. Используется для отверстий сложной формы, например, для создания закруглений. Режущая часть у сверла-фрезы находится в центре, а потому необходимо сначала засверлиться, а затем уже уходить в сторону.

Рекомендации по выбору сверла

Выбирая любой инструмент, не только сверла по дереву, первое, на что необходимо обратить внимание – внешний вид. Качественный товар ни в коем случае не должен иметь видимых внешних дефектов (сколов, царапин, вмятин). Режущие кромки должны иметь равномерную окраску и быть хорошо заточенными по всей длине.

Следующее, на что нужно обратить свое внимание – это цвет сверла. Именно этот признак поможет определить, какой финишной обработке оно подвергалось. Итак, о чем нам может сказать цвет сверла?

  • Серо-стальной. Обработка не выполнялась.
  • Черный. Для увеличения прочности сверло подвергалось обработке перегретым паром.
  • Золотистый. Это значит, что сверло прошло специальную обработку по снятию внутренних напряжений материала.
  • Ярко-золотой. Означает, что поверхность этого инструмента покрыта слоем нитрида титана, что должно сделать его прочнее и продлить срок эксплуатации.

Выбирая сверло, необходимо обратить особое внимание на фирму-производителя. Лучше приобретать продукцию от известных компаний. Это поможет получить не только качественный товар, но также избежать ненужной траты денежных средств.

fb.ru

Выбираем сверло по дереву, как правильно выбрать, советы специалиста

Каждый хозяин, обладающий более менее разносторонним строительным опытом, согласится, что редкая работа на строительной площадке или даже небольшой ремонт обойдется без сверления по дереву. Именно поэтому в арсенале любого строителя должно иметься сверло, которое признано универсальным инструментом, необходимым для выполнения строительных задач любой сложности и направления. Сегодняшний рынок предлагает потребителю большое количество различных видов сверл, и дабы разобраться в таком широком разнообразии и выбрать нужный инструмент, предлагаем вам ознакомиться с предложенными материалами.

Содержание
Сверло. Общие рекомендации по выбору

Прежде чем перейти к непосредственным рекомендациям по выбору сверла по дереву, представляем вашему вниманию стандартные рекомендации по выбору сверла. Качественный инструмент характеризуется отсутствием всевозможных сколов, царапин, вмятин и любых других нарушений целостности. Выявляя косметические дефекты, нельзя забывать про то, что цвет сверла является одной из важных эксплуатационных характеристик инструмента, так как позволяет определить вариант финишной обработки сверла, которая предназначена для упрочнения инструмента. Итак:

1.Черный цвет – сверло было подвержено обработке перегретым паром в целях повышения прочности;

2.Золотисто-желтый – обработка сверла для снятия металлического напряжения;

3.Ярко-золотой  цвет свидетельствует о том, что при обработке сверла использовался нитрид титана, который применяется для повышения сроков эксплуатации;

4.Оттенок «серая сталь» свидетельствует об отсутствии всяческой обработки.

Современные дрели в основном комплектуются набором сверл, но они оказываются в основном модификациями одного и того же изделия, различающегося лишь длиной и диаметром. Именно поэтому приходится самостоятельно подбирать различные виды сверл, которые справятся с различными задачами.

Сверло по дереву. Выбираем необходимые виды. Спиральное сверло по дереву

Первым в таком наборе должно быть спиральное сверло по дереву, диаметр которого варьируется от 3 до 52 мм.

Подобный вид сверл снабжается острием, благодаря которому исключается соскальзывание инструмента с обрабатываемой поверхности.

Конический хвостовик помогает также намечать место сверления отверстий. Выбирая сверло, важно помнить, что количество оборотов во время сверления напрямую зависит от диаметра изделия: при работе с мягкими породами дерева и использовании сверла, диаметр которого не превышает 14 мм, рекомендуется устанавливать 1800 оборотов за минуту, при работе с твердыми породами соответственно 900 оборотов. В итоге, получается соотношение, согласно которому скорость сверления обратно пропорциональна диаметру инструмента. Придерживаясь этого правила, вы сможете продлить эксплуатационный срок вашего инструмента.

Длинное и перовое сверла. Ищем компромисс

Важным инструментом в наборе считается длинное сверло по дереву. Выбирая такие сверла по дереву, размеры которых напрямую зависят от их диаметра, важно учитывать размеры самой электродрели, так как инструмент, характеризующийся диаметром 10 мм, будет достигать в длину 45 см и иметь соответствующий вес. Дрель, оснащенная подобным сверлом, едва ли сможет сделать хотя бы несколько оборотов, и именно поэтому, при работе с такими сверлами строители рекомендуют воспользоваться малооборотистыми дрелями-миксерами.

Наличие в наборе винтового сверла по дереву обусловлено тем, что, зачастую необходимо просверлить отверстия в материале против хода волокон.

Диаметр сверл данного типа может варьироваться от 10 до 50 мм, а длина от 400 до 1100 мм. На конце таких сверл можно обнаружить винт небольших размеров, характеризующийся мелкой резьбой, а форма инструмента позволяет легко справляться с проблемой отведения стружки.

В поисках компромисса между сверлом большого диаметра, необходимым для сверления больших отверстий, и весом инструмента, нужно обогатить свой набор перовым сверлом по дереву. Подобные инструменты иногда называются перьевыми, так как сверление отверстия происходит благодаря перу, расположенному на конце стержня определенной длины. Но подобный компромиссный вариант также характеризуется своими недостатками, так как форма перового сверла затрудняет процесс отведения стружки, что является весьма значительным минусом при работе с отверстиями большой глубины. Зачастую подобные инструменты применяются при сверлении толстых досок или ДВП и выпускаются с определенными показателями длины, часто не превышающими 20 см.

Однако, благодаря возможности установить удлинитель, можно значительно увеличить длину перового сверла. Хвостовик шестигранной формы, наличием которого характеризуются перовые сверла, позволяет крепко удерживать сверло в патроне. Это очень пригодится при сверлении отверстий под дверные замки.

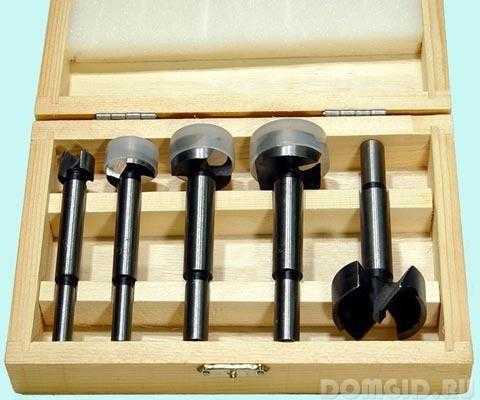

Кольцевые сверла и сверла Форстнера. Советы мебельщикам

Кольцевые сверла по дереву или, так называемые «коронки», награжденные данным эпитетом из-за внешнего и структурного сходства с короной, являются незаменимыми в наборе сверл опытного строителя. Способность проделывать отверстия самого большого диаметра, с чем не смогут справиться ни спиральные, ни перовые сверла, выделяет кольцевое сверло среди других вариантов сверл. Коронки внешне напоминают кольцо, снабженное зубьями, и продаются в наборах в качестве насадок на одну основу, снабженную центровочным сверлом.

Всем мебельщикам и людям, имеющим отношение к созданию и ремонту мебели, пригодятся сверла Форстнера, используя которое можно высверлить глухое отверстие с ровным донышком. Диаметр инструмента, который покрыт специальным защитным сплавом для продления срока эксплуатации, варьируется от 10 до 50 мм. Рекомендуемое количество оборотов при работе с данным видом сверл от 2500 до 1000 в зависимости от твердости обрабатываемой породы древесины.

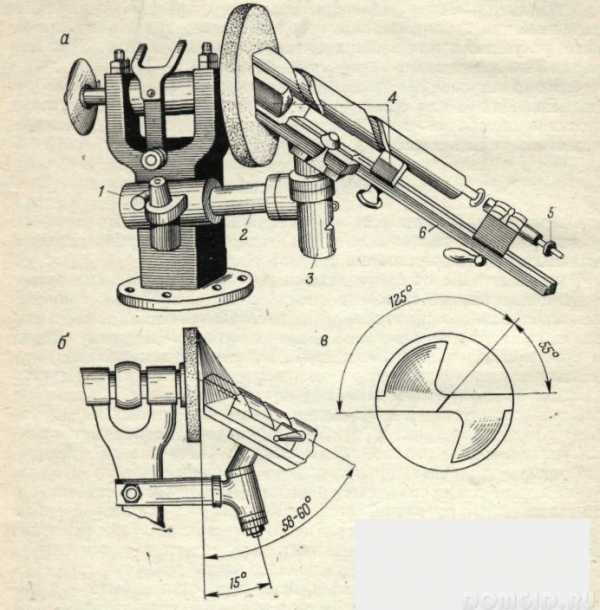

Как заточить сверло по дереву? Основные рекомендации

Знаете ли вы, как заточить сверло по дереву? Этот вопрос интересует всех рассудительных строителей, желающих продлить эксплуатационные сроки своему рабочему инструменту. Заточка описываемого инструмента – мероприятие, справиться с которым под силу лишь хозяину с богатым опытом, который не раз практиковался в данном виде работы. Поэтому, перед тем, как заняться заточкой нового рабочего инструмента, специалисты рекомендуют набить руку, затачивая старые сверла, которые в случае неудачи будет не так жалко.

Заточка сверла не такое уж частое мероприятие, так как заточенный инструмент характеризуется длительным сроком эксплуатации.

Самым сложным момент в процессе заточки считается соблюдение изначальных геометрических и конфигурационных особенностей сверла, то есть градуса, под которым оно было заточено в процессе производства. Однако сверла для работы с деревом, в отличие от своих аналогов для металла и бетона, производятся из более мягкой стали и могут затачиваться ручным способом при использовании специального напильника.

Если вы решили использовать электрическое точило, то нужно позаботиться об организации струи воды, поток которой будет постоянно литься на кончик сверла, подвергаемого заточке, предохраняя его от перегревания. Сверло затачивается краем диска, а после формирования нужной «геометрии» сверла нужно выполнить «доводку», подавая инструмент на диск в очень медленном темпе, что обеспечит высокое качество заточки и ее остроту.

Если планируется частая заточка, то специалисты рекомендуют организовать дополнительное оснащение, в которое будет помещаться сверло, тем самым регулируя угол заточки и делая его постоянным.

Автор: Сергей и Светлана Худенцовы

strgid.ru

Сверла по дереву

Все товары Выбрать магазин Показывать:
Сортировать по: Популярности Рейтингу Возрастанию цены Убыванию цены Отображать по: 24 48 68 товаров

Полезная информация

Для получения отверстий в деревянных изделиях с помощью дрели необходимы специальные сверла по дереву. У них особая конструкция с центрирующим сверлом и буртиками, благодаря которой отверстия в дереве получаются аккуратные, с ровными кромками.

Классификация сверл по дереву
  • Перовые сверла обычно изготавливают из быстрорежущей стали. В их конструкции предусмотрен центрирующий элемент и две режущих кромки, выполненных в виде пластинки (лопатки), например SPARKY 190740. Оснасткой этого типа лучше выполнять глубокие отверстия большого диаметра, особенно если применять удлинитель хвостовика.
  • Спиральные сверла по дереву, такие как Bosch 2608595522, понадобятся для выполнения небольших отверстий диаметром до 20 мм. Представляют собой цилиндрический стержень с двумя канавками, которые играют роль и режущих частей, и элементов для отвода стружки.
  • Сверла Фостнера, например Bosch 2608597108, лучше выбирать, если предстоит сверлить как сквозные, так и глухие отверстия. Главное преимущество их использования — полученные отверстия с очень ровными стенками. Конструкция таких сверл тоже особенная — две основных и две кольцевых кромки (или два подрезчика и два основных резца).
  • Сверло Левиса — это остро заточенная спираль с центрирующим сверлом. С ее помощью можно легко просверлить отверстия глубиной до 600 мм. Благодаря продуманной конструкции оснастка легко входит в материал и без труда выходит после окончания работы, сохраняя края детали ровными, без сколов.
  • Кольцевые сверла нужны для сквозных отверстий большого диаметра – более 25 мм. По своему виду они похожи на коронки по дереву, которые фиксируются в патроне дрели специальным хвостовиком-держателем. Рабочий процесс похож, скорее, не на сверление, а на пиление: ведь по кромке режущей части расположены остро заточенные зубья, которыми и выполняется вся работа.
Главные характеристики
  • Тип хвостовика показывает, подходит ли выбранное сверло к патрону дрели. Производители выпускают сверла по дереву с различными хвостовиками. Самым распространенным является цилиндрический хвостовик, но его минус — проворачивание сверла в патроне. Следующий тип — шестигранный, может фиксироваться в обычном трехкулачковом патроне или держателе бит на ¼ дюйма. Наиболее современным является хвостовик типа SDS-plus. Такой хвостовик используют в основном в легких дрелях для строительных работ небольшого масштаба.
  • Длина зависит от того, отверстия какой глубины нужно просверлить. Если предполагаются сквозные, то надо знать толщину материала, а если глухие — то необходимую глубину отверстия. На нашем сайте представлены сверла по дереву различной длины: от 10,5 мм до 600 мм.
  • Диаметр сверла напрямую влияет на диаметр отверстия. При выборе нужно учитывать крайне важный факт: в процессе сверления плотного материала возникает биение сверла. В итоге готовое отверстие получается большего диаметра, нежели было задумано. Вот почему нужно выбирать сверло с чуть меньшим диаметром.

В нашем интернет-магазине можно купить сверла по дереву маленького диаметра, например — 2 мм Bosch 2608595518,  и больших диаметров – до 55 мм FIT IT 36165. Оформить заказ можно двумя способами — через Личный кабинет, заполнив специальную форму, или по телефону 8-800-333-83-28. Опытный менеджер расскажет более подробно о выбранной модели оснастки.

Отзывы о сверлах по дереву

Производители

Наверх

Вниз

www.vseinstrumenti.ru

i-perf.ru

какие лучше, маркировка и расшифровка HSS

Плотность металла настолько велика, что для его обработки необходимо использовать специальные инструменты и механизмы. Для того чтобы сделать отверстие в этом материале применяются дрели и сверлильные станки, в которых основным режущим элементом являются сверла.

Какие свёрла по металлу лучше? Непросто определить, ведь универсальных изделий которые бы подходили для обработки всех типов металлических изделий, не существует. Опытный мастер сможет «на глаз» определить вид металла и быстро подобрать для обработки подходящий режущий инструмент.

Новичку в этом деле необходимо начинать с азов. Вначале изучить классификацию свёрл и сферу их применения, потому что лучшие модели — это изделия, которые идеально подходят для обработки конкретного вида металла.

Какие бывают сверла, как по маркировке и внешнему виду подобрать подходящее для работы изделие, узнайте в статье.

Виды свёрл по металлу

Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.

Спиральные

Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.

Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.

Видео:

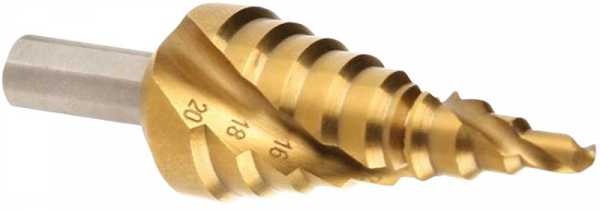

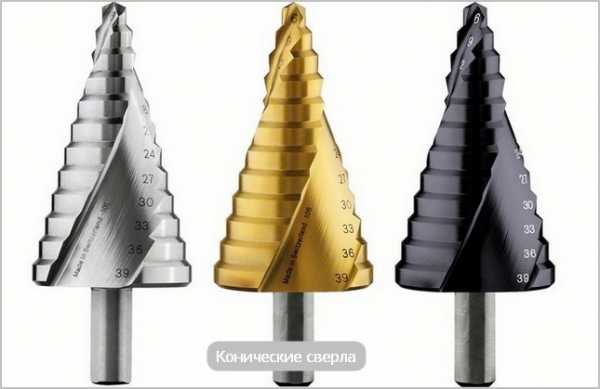

Конические (ступенчатые)

Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.

Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.

В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.

Видео:

Корончатые (кольцевые фрезы)

Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.

Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.

Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.

Видео:

Перовые

Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.

Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.

Низкая стоимость перовых свёрл позволяет во многих случаях обработки металла назвать их лучшими для сверления отверстий.

Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.

Видео:

Классификация свёрл по материалу изготовления

Какие сверла по металлу самые лучшие при сверлении особо прочных сплавов, ответить довольно просто:

  1. Для обработки такого материала следует выбирать изделия, у которых на режущей кромке располагается пластина повышенной твёрдости. Такие буравчики являются лучшими для обработки твёрдых сплавов.
  2. Цена таких изделий невысокая за счёт того, что основное тело режущего инструмента изготавливается из обычной инструментальной стали.

Хорошими характеристиками обладают свёрла изготовленные из металла легированного кобальтом.

Они отлично переносят повышенные механические нагрузки и чрезмерный нагрев рабочей поверхности во время работы. Стоимость изделий высокая, но если необходимо сделать отверстия в твёрдом сплаве, то кобальтовые аналоги являются лучшими для выполнения такой работы.

Титановые свёрла не уступают по прочности кобальтовым, а при сверлении легированных сталей и цветных сплавов показывают даже лучшие результаты.

При правильном использовании, титановые модели долгое время сохраняют заводскую заточку, что позволит выполнить значительно больший объём работ.

Видео:

Недорогие свёрла по металлу изготавливаются из обычной быстрорежущей стали Р9 и Р18. Режущий инструмент отлично справляется со своей функцией, но рабочая поверхность быстро затупляется, особенно при превышении определённого температурного порога.

Маркировка режущих изделий

Маркировка сверл по металлу необходима для определения типа стали, из которого изготовлен режущий инструмент. На изделии также указывается его диаметр, класс точности и производитель (страна). Не маркируются только спиральные буравчики, диаметр которых менее 2 мм.

В остальных случаях маркировка свёрл может иметь следующие значения:

  • Р9 — изготовлено из быстрорежущей стали с процентным содержанием вольфрама 9%.
  • Р9К15 — указывает на наличие в быстрорежущей стали кобальта в количестве 15%.
  • Р6М5К5 — обозначает наличие сложного состава режущей стали содержащей вольфрам, кобальт и молибден.

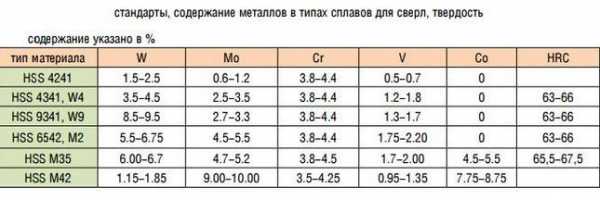

Импортные изделия имеют обозначение HSS, по которому можно определить состав материала, из которого был изготовлен бурав. Сверло HSS — расшифровка которого будет приведена ниже, используется с дополнительной буквой, по которой и определяется наличие легирующего металла.

Маркировка HSS:

  • HSS-Е — содержит кобальт. Используется при обработке металлов повышенной вязкости.
  • HSS-Tin — имеет титановое напыление, который значительно увеличивает твёрдость рабочей поверхности, а температурная устойчивость материала повышается до +600 градусов.
  • HSS-Е VAP — режущий инструмент используется для обработки нержавеющих материалов.
  • HSS-4241 — предназначены для сверления алюминия.
  • HSS-R — обладают максимальной прочностью.

По маркировке режущего инструмента можно определить для какого металла и в каком режиме можно использовать сверло. Если маркировка не видна, то можно по цвету изделия определить предназначение сверла.

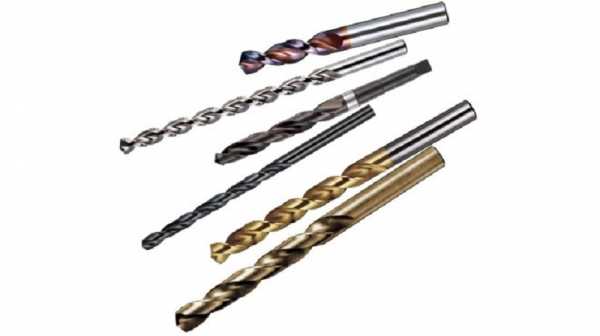

Визуальное определение типа сверла

По внешнему виду режущего буравчика можно определить тип материала из которого изготовлены изделия и тем самым узнать механическую прочность образца. По цвету можно определить состав и качество изготовления.

Серый

Свёрла серого цвета изготавливаются из металла, который не подвергался какой-либо дополнительной обработке.

Качество инструмента, в данном случае, оставляет желать лучшего, но для одноразового применения такие изделия вполне сгодятся.

Чёрный

Такой цвет свидетельствует о том, что инструмент подвергался обработке перегретым паром. В процессе обработки изделие приобретает большую прочность.

Отлично переносит многочисленные циклы нагрева и остывания металла, а также сохраняет заточку рабочей поверхности в течение длительного времени.

Цена чёрных свёрл по металлу не намного выше серых изделий, поэтому при наличии выбора, при покупке следует отдать предпочтения инструментам этого типа.

Тёмно-золотистый

Данный цвет говорит, что режущий инструмент был подвергнут процедуре отпуска. Такой вид обработки значительно повышает механическую прочность изделия в результате снижения внутренних напряжений.

Отпущенным сверлом можно успешно обрабатывать металлы повышенной прочности, поэтому если предстоит сверление слишком твёрдых сплавов рекомендуется приобрести подобную модель.

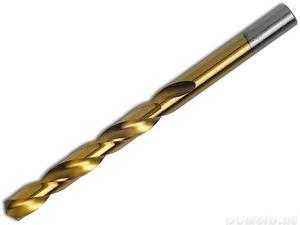

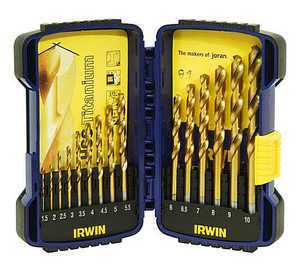

Ярко-золотистый

Ярко-золотистая окраска говорит, что при производстве использовался металл изготовленный с добавлением титана.

Несмотря на высокую стоимость таких моделей, гораздо практичнее приобрести качественное сверло, чем использовать дешёвые режущие инструменты, которые при сложных работах понадобится использовать в больших количествах.

Таким образом, несложно по внешнему виду определить качество изделий и принять решение, какие сверла по металлу лучше покупать.

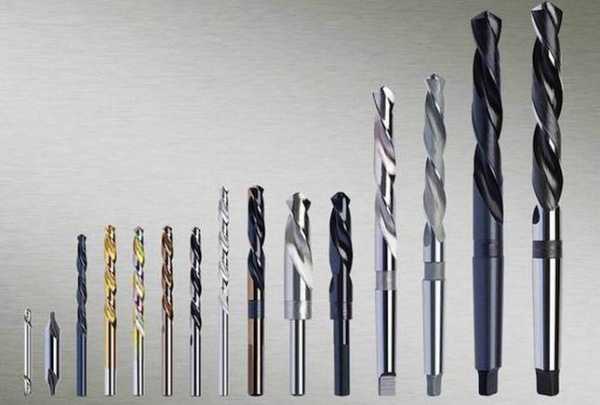

Классификация по размеру

Чтобы выбрать самое лучшее сверло и при этом не переплачивать, достаточно знать на какие размеры по длине принято разделять данные изделия. Если при сверлении металла не требуется изготовление глубоких отверстий, то приобретение слишком длинных моделей приведёт к перерасходу денежных средств.

Классифицировать свёрла по длине принято следующим образом:

  1. Короткие, длиной 20-131 мм. Диаметры инструмента находятся в пределах 0,3-20 мм.
  2. Удлинённые, длина составляет 19-205 мм, а диаметр — 0,3-20 мм.
  3. Длинная серия диаметром 1-20 мм и длиной 56-254 мм.

При выполнении сверлильных работ различной глубины следует подбирать инструмент максимально подходящий для выполнения конкретной задачи.

Лучшие производители

Чтобы приобрести сверла и быть уверенным, что заявленные характеристики полностью соответствуют действительности, необходимо правильно выбрать производителя.

Фирмы, которые дорожат своей репутацией, не реализуют продукцию ненадлежащего качества. Поэтому при выборе свёрл по металлу следует отдавать предпочтения производителям, которые находятся на рынке длительное время.

Среди новичков, также могут быть достойные производители. Но чтобы узнать, что в продаже находится товар надлежащего качества необходимо совершить покупку, которая часто представляет собой «лотерею».

Лучшие фирмы-производители:

1. Bosch — изделия немецкой фирмы давно зарекомендовали себя только с положительной стороны. Несмотря на довольно высокую цену продукции, приобретая свёрла Bosch, можно не сомневаться в отменном качестве. Удобно и выгодно приобретать инструменты этой фирмы в комплекте.

Какой набор сверл не взять, в любом будет находиться только высочайшего качества изделия, которые прослужат многие годы, при условии правильного хранения и использования.

2. «Зубр» — отечественный производитель, продукция которого в соотношении цена-качество максимально оптимизирована. Приобрести продукцию этой фирмы можно как в единичном экземпляре, так и в виде набора. Последний вариант позволит существенно сэкономить денежные средства, несмотря на значительную стоимость комплекта.

3. Свёрла советского производства — эту категорию режущих инструментов, можно отнести к «вымирающему виду». При должном старании можно приобрести раритет, который отличается непревзойдёнными техническими характеристиками.

Видео:

Заключение

Какие свёрла по металлу лучше покупать зависит от многих обстоятельств:

  1. Если необходимо просверлить несколько отверстий в очень тонком и мягком металле, то достаточно приобрести дешёвый бурав, который справиться с работой.
  2. При профессиональном использовании, совершенно не выгодно приобретать дешёвые свёрла. Низкого качества продукция может привести к браку и к значительным временным затратам на частую замену некачественного режущего инструмента.

Загрузка…

plavitmetall.ru

какие лучше, размеры, маркировка и рейтинг

Для сверления чугуна, черных и цветных металлов требуется тщательно подбирать оснащение и оборудование с достаточной мощностью. Сверла, рассчитанные на работу с мягкими материалами, не смогут справиться с металлами. Работа будет идти медленно, готовые отверстия получаться некачественными, а сверла будут подвергаться чрезмерному износу и требовать регулярной замены. Всех этих проблем можно избежать, если определиться, какие сверла по металлу лучше.

Основные критерии


Универсального инструмента для сверления различных материалов не существует, и даже внешне похожие металлы могут иметь совершенно отличающиеся требования к оборудованию. Качественные сверла от надежных производителей стоят достаточно дорого, но и прослужить при грамотном выборе смогут очень долго, сэкономив при этом кучу времени и денег на работе.

Во время выбора инструмента нужно обращать внимание в первую очередь на следующие моменты:

  1. Тип сверла. Длинное и тонкое прямое сверло привычной и знакомой всем формы называется спиральным. Они широко распространены, поскольку позволяют создавать востребованные в ремонте и строительства глубокие прямые отверстия различного диаметра, в том числе сквозные. Два других распространенных типа — ступенчатые сверла и зенкеры.
  2. Тип хвостовика. Хвостовиком называется обратная часть с креплением, которая вставляется в инструмент. К инструменту с отличающимся типом крепления другие сверла не подойдут. В продаже присутствуют цилиндрический, конический и шестигранный хвостовики.
  3. Состав сплава. Для увеличения прочности, износостойкости и других свойств стали, сплав включает в себя добавки разных металлов: кобальта, молибдена, алюминия, титана и других. Для работы с различными металлами требуются соответствующие показатели режущего инструмента. Наличие дополнительного покрытия, напыления или материала в составе нередко можно определить по цвету продукции.
  4. Технические моменты. Необходимые точность, угол заточки, направление среза, размер, диаметр и другие физические и технические моменты, которые зависят от конкретных планируемых работ и влияют на точность и качество результата.
  5. Надежные производители. Продукцию с одной и той же маркировкой и предназначенную для одних целей производит множество компаний, но хорошим качеством отличаются далеко не все. К примеру, дешевые китайские сверла зачастую не выдерживают даже нескольких минут активной работы, несмотря на все заявления производителя и соответствие маркировки и других показателей. Покупка оборудования и расходных материалов от проверенных производителей существенно снижает риски получения некачественного товара.

Если определяться с выбором, каждый раз ориентируясь на эти пункты, вероятность получения некачественной продукции сводится к минимуму.

Выбор типа сверла


Основных видов сверл три: спиральные, ступенчатые и конические (зенкеры). Несколько реже встречается четвертый тип — кольцевые фрезы, также называемые корончатыми сверлами. Они предназначаются для создания больших отверстий до 150 мм.

  1. Спиральные. Максимально распространены, поскольку позволяют создавать отверстия любого типа с высоким качеством и точностью обработки. По форме такое сверло представляет цилиндрический стержень с канавками для отвода стружки и двумя режущими кромками винтовой формы. Ширина сверла на всей рабочей длине одна и та же, а значит делать можно только отверстия одного диаметра. Зато отверстия могут быть очень глубокими, в том числе сквозными — другие инструменты при обработке металлов таких возможностей не предоставляют.
  2. Конические сверла и зенкеры. Конические модели представляют собой конусы правильной формы, позволяющие делать отверстия различного диаметра и глубины. Для работы требуется определенный опыт и постоянный контроль со стороны мастера. Зенкеры очень похожи, но имеют дополнительные продольные насечки для большей эффективности. При помощи зенкеров выполняется предчистовая обработка деталей из металла, увеличение диаметра уже имеющихся цилиндрических отверстий, а также сверление новых конических отверстий. В отличие от обычных конических сверл, зенкеры меньше предназначены для глубоких и сквозных отверстий.
  3. Ступенчатые. Такие сверла, как и конические, имеют режущую часть в форме конуса. Однако конус не ровный, а со ступенчатыми перепадами высоты. За счет этого процесс сверления металла становится более быстрым и удобным.
  4. Корончатые. Также называемые кольцевыми фрезами, корончатые сверла позволяют создавать отверстия в металле диаметром от 12 миллиметров до 15 сантиметров. Обладают небольшой силой резания, а также оставляют видимые шероховатости на обрабатываемой поверхности. От аналогичных версий для дерева фрезы по металлу отличает состав сплава, канавки для отвода стружки и угол наклона режущих элементов. Кольцевые фрезы могут использоваться и в обычной дрели: главное, чтобы хвостовик был прочным и исключал возможность проскальзывания, а также хватило мощности инструмента.

Чтобы определиться с одним из типов среди этих вариантов, нужно ориентироваться на следующие критерии выбора:

  1. Необходимый диаметр готового отверстия.
  2. Проникающее или сквозное сверление требуется.
  3. Марка стали, внешний вид изделия и другие особенности обрабатываемого металла.
  4. Необходимая глубина отверстия.
  5. Характеристики и особенности используемого для работы инструмента: дрели, шуруповерта, перфоратора и т. п.

Не стоит покупать сверла целыми наборами, если они требуются в единичных случаях и бытовых целях: такое приобретение будет экономически неоправданно. В бытовых целях желательно приобретать товар штучно, под конкретные нужды, а в профессиональных — наборами, в зависимости от сферы деятельности.

Подбор хвостовика

Хвостовиком называют ту часть, которая крепится в патроне дрели или другого инструмента. Существует три распространенных типа крепления: коническое, цилиндрическое и шестигранное. Хорошие сверла по металлу могут обладать любым типом крепления: это влияет только на инструмент, который сможет работать с конкретной оснасткой.

  • Цилиндрический. Такие хвостовики встречаются в основном в патронах с ключевым креплением и на данный момент являются самым распространенным типом. Однако простая форма не гарантирует защиту от проскальзывания, что прямо уменьшает передаваемый крутящий момент. Но при этом уменьшается шанс, что сверло заклинит в металле во время работы.
  • Конический. Такой тип крепления в форме усеченного конуса обычно встречается в станках и промышленном оборудовании. В ручном инструменте для ремонта такие хвостовики встречаются редко. Обеспечивают надежное крепление, но при этом подбирать хвостовик требуется тщательно, с учетом всех особенностей держателя.
  • Шестигранный. Хвостовик в форме шестигранника очень прочно фиксирует сверло и защищает его от прокручивания при больших нагрузках. Для надежной фиксации в патроне достаточно закрепить хвостовик на глубине около 1 сантиметра.

Исходя из этого, для ручного инструмента желательно выбирать сверла с шестигранными хвостовиками. Важно помнить, что заменить один тип на другой нельзя, поэтому последнее слово остается за используемым оборудованием. Совместимость оснастки с техникой гарантирует максимальную эффективность работы.

Состав сплава и маркировка

Режущая часть инструмента только в том случае сможет просверлить заготовку или рабочую поверхность, если она существенно прочнее ее. Чтобы было проще определить, какая продукция из чего сделана, выполняется специальная маркировка сверл по металлу. Помимо этого, многие типы напыления и сплавы можно сразу узнать по цвету.

Как маркируются сверла по металлу:

  • P6M5 и HSS — означает, что изделие выполнено из быстрорежущей стали. Сегодня обозначение HSS можно встретить чаще всего.
  • HSS-R — предназначаются для серого чугуна, цветных металлов, стали, твердых пластиков.
  • HSS-TiN — рабочая часть имеет дополнительное покрытие из нитрида титана, что снижает нагрев при работе и позволяет сверлить чугун и более прочную сталь (до 1100 Н/мм²).
  • HSS-TiAIN — дополнительное трехслойное защитное покрытие из нитрида, титана и алюминия. Позволяет работать при нагреве до 700 градусов, износостойкость и срок службы увеличивается в 5 раз.
  • HSS-K6 — в сплаве содержится кобальт, что положительно сказывается на надежности и долговечности оснастки.
  • HSS-M3 — в сплаве содержится молибден, в несколько раз увеличивается прочность и износостойкость (как и в случае с кобальтом в составе).
  • HSS-G — сверла для стали с пределом прочности до 900 Н/мм²: серого чугуна, цветных металлов, легированной и нелегированной стали.

В маркировке не указывается углерод, поскольку в первоначальном сырье он присутствует всегда. То же самое и с хромом, хотя его содержание может доходить до 4%. Отечественная маркировка еще более проста: рядом с каждой буквой, обозначающей металл, стоит цифра, указывающая на его процентное содержание в сплаве. К примеру, обозначение Р7М6К6 говорит о 7, 6 и 6% содержании вольфрама, молибдена и кобальта соответственно. Может еще встретиться буква Ф — ванадий, однако больше распространен кобальтовый вариант и сплавы с молибденом и вольфрамом.

Сверла по металлу: размеры, таблица (данные по маркировке DIN — импортное обозначение высокопрочной стали, как HSS).

Расшифровка цвета

Все варианты, разложенные по прилавкам в магазине, можно разделить на четыре категории по цвету. Каждый цвет достаточно много говорит о качестве оснастке и ее предполагаемых характеристиках.

  • Черный цвет означает, что после производства сверла были обработаны паром на высокой температуре. Они недорогие, но при этом довольно прочные и надежные.
  • Серый цвет говорит о том, что никакой дополнительной обработки поверхности не производилось. Как следствие, такая оснастка будет быстро сгорать и высоким качеством работы похвастаться не сможет.
  • Светло-золотой оттенок имеют сверла из закаленной стали, прошедшие последующую обработку для повышения рабочих характеристик.
  • Золотой цвет имеют самые прочные сверла из титана. Это самый надежный и долговечный вариант среди всех, но и стоит соответственно из-за высокой стоимости титана и нескольких этапов дополнительной обработки.

К выбору следует подходить с точки зрения практичности. Если в магазине есть недорогие варианты черного цвета, то они замечательно справятся с бытовыми задачами и разовыми работами. На качественную продукцию золотых оттенков имеет смысл тратиться в том случае, если предстоит большая работа и десятки-сотни отверстий в металле.

Популярные производители

Есть ряд производителей, продукции которых можно доверять. Их немного, и большинство компаний достаточно известны и находятся на слуху.

  • СССР. Как ни странно, советскую продукцию такого типа достаточно часто можно встретить в продаже. Покупать можно без раздумий — давно забытые надежность и качество гарантированны.
  • Bosch. Считается одним из лучших мировых производителей оснастки для строительства и ремонта.
  • Ruko. Разумная цена с довольно высоким качеством, особенно в отдельных сериях вроде TL3000 (сверла обладают титановым напылением и рядом других преимуществ).
  • Polmart. Производит качественную продукцию, одинаково хорошо подходящую и для ручного инструмента, и для стационарного оборудования.

instrument.guru

Длинные и сверхдлинные сверла по металлу:выбор,размеры,производитель

Длинные сверла по металлу  используются с целью сверления сквозных, а также глухих отверстий в шпинделях, валах и деталях с большой длиной. Им характерна низкая производительность. Шлифованное длинное сверло по металлу имеет высокую устойчивость к изломам, применяется при работе с легированной и нелегированной углеродистой сталью, цветными металлами Petrometal, серым и ковким чугуном, металлокерамикой, бронзой и латунью. Изготавливаются в соответствии с ГОСТ 886-77, ГОСТ 886-77, ГОСТ 2092-77 и ГОСТ 22094-76. В ГОСТах подана информация об основных размерах устройств. Они имеют диаметр от 1 до 20 мм, общую протяженность от 56 до 254 мм. В них, в отличие от других режущих инструментов, увеличено общее и рабочее расстояние, а также увеличен угол при вершине режущих кромок. Во всех стандартных конструкциях он равен 118 градусам, а в длинных устройствах – 135. Данная особенность позволяет работать с материалами, которые гораздо тяжелее, так как снижается нагрузка на инструмент. Это ведет за собой увеличение срока использования прибора, а также увеличение интервалов между заточками.

фото:длинные сверла по металлу

Как выбрать удлиненное сверло по металлу?

Выбирая удлиненный режущий прибор, прежде всего, обратите внимание на следующие детали:



  1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
  2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
  3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
  4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

  • Удлиненные спиральные сверла;
  • Сверла удлиненные конический хвостовик спиральные;
  • С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

Стандарт DIN 340, ГОСТ 886-77
Технология изготовления Шлифование, вальцевание, штампование
Дополнительная обработка Полирование
Угол при вершине  135 градусов
Точность А 1 (Н 10) или В 1 (Н12)
Хвостовик Цилиндрический или конический
Материал изготовления Высококачественная быстрорежущая сталь
Диаметр,мм От 1 до 20
Длина,мм От 56 до 254
Заточка Возможна спиральная

Также существуют сверхдлинные сверла по металлу, они используются для сверления глубоких отверстий в сталях, которые имеют твердость 1300 Н/мм2.

Основные размеры

В таблице ниже вы можете ознакомиться с основными параметрами режущих инструментов с большим размером, а именно с их диаметром и длиной. Например, сверло 5 5 длинное имеет протяженность 139 мм.

фото:размеры удлиненный сверл по металлу

Название Диаметр,мм Длина,мм
Сверло по металлу удлиненное DIN 340 1,5 70
Сверло по металлу удлиненное DIN 340 2 85
Сверло по металлу удлиненное DIN 340 2 85
Сверло по металлу удлиненное DIN 340 2,9 95
Сверло по металлу удлиненное DIN 340 3 100
Сверло по металлу удлиненное DIN 340 3 100
Сверло по металлу удлиненное DIN 340 3,2 300
Сверло по металлу удлиненное DIN 340 3,2 106
Сверло по металлу удлиненное DIN 340 3,3 106
Сверло по металлу удлиненное DIN 340 3,5 106
Сверло по металлу удлиненное DIN 340 3,5 112
Сверло по металлу удлиненное DIN 340 3,8 112
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4,1 300
Сверло по металлу удлиненное DIN 340 4,2 119
Сверло по металлу удлиненное DIN 340 4,5 119
Сверло по металлу удлиненное DIN 340 4,5 126
Сверло по металлу удлиненное DIN 340 5 126
Сверло по металлу удлиненное DIN 340 5 132
Сверло по металлу удлиненное DIN 340 5 132
Сверло по металлу удлиненное DIN 340 5,5 300
Сверло по металлу удлиненное DIN 340 5,5 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6,5 300
Сверло по металлу удлиненное DIN 340 7 148
Сверло по металлу удлиненное DIN 340 7 156
Сверло по металлу удлиненное DIN 340 7,5 156
Сверло по металлу удлиненное DIN 340 8 156
Сверло по металлу удлиненное DIN 340 8 165
Сверло по металлу удлиненное DIN 340 8 165
Сверло по металлу удлиненное DIN 340 8,5 300
Сверло по металлу удлиненное DIN 340 9 165
Сверло по металлу удлиненное DIN 340 9 175
Сверло по металлу удлиненное DIN 340 10 175
Сверло по металлу удлиненное DIN 340 10 184
Сверло по металлу удлиненное DIN 340 10 300
Сверло по металлу удлиненное DIN 340 11 195
Сверло по металлу удлиненное DIN 340 12 205
Сверло по металлу удлиненное DIN 340 12 300

Производители

Сверло спиральное удлиненное производится в трех странах:

  1. Россия;
  2. Германия;
  3. Китай

Самые лучшие устройства производятся в Германии компанией Heller, они имеют наибольшую прочность и срок службы.

Как выбрать сверло по металлу:Видео



  1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
  2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
  3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
  4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

  • Удлиненные спиральные сверла;
  • Сверла удлиненные конический хвостовик спиральные;
  • С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

Стандарт DIN 340, ГОСТ 886-77
Технология изготовления Шлифование, вальцевание, штампование
Дополнительная обработка Полирование
Угол при вершине  135 градусов
Точность А 1 (Н 10) или В 1 (Н12)
Хвостовик Цилиндрический или конический
Материал изготовления Высококачественная быстрорежущая сталь
Диаметр,мм От 1 до 20
Длина,мм От 56 до 254
Заточка Возможна спиральная

Также существуют сверхдлинные сверла по металлу, они используются для сверления глубоких отверстий в сталях, которые имеют твердость 1300 Н/мм2.

Основные размеры

В таблице ниже вы можете ознакомиться с основными параметрами режущих инструментов с большим размером, а именно с их диаметром и длиной. Например, сверло 5 5 длинное имеет протяженность 139 мм.

фото:размеры удлиненный сверл по металлу

Название Диаметр,мм Длина,мм
Сверло по металлу удлиненное DIN 340 1,5 70
Сверло по металлу удлиненное DIN 340 2 85
Сверло по металлу удлиненное DIN 340 2 85
Сверло по металлу удлиненное DIN 340 2,9 95
Сверло по металлу удлиненное DIN 340 3 100
Сверло по металлу удлиненное DIN 340 3 100
Сверло по металлу удлиненное DIN 340 3,2 300
Сверло по металлу удлиненное DIN 340 3,2 106
Сверло по металлу удлиненное DIN 340 3,3 106
Сверло по металлу удлиненное DIN 340 3,5 106
Сверло по металлу удлиненное DIN 340 3,5 112
Сверло по металлу удлиненное DIN 340 3,8 112
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4 119
Сверло по металлу удлиненное DIN 340 4,1 300
Сверло по металлу удлиненное DIN 340 4,2 119
Сверло по металлу удлиненное DIN 340 4,5 119
Сверло по металлу удлиненное DIN 340 4,5 126
Сверло по металлу удлиненное DIN 340 5 126
Сверло по металлу удлиненное DIN 340 5 132
Сверло по металлу удлиненное DIN 340 5 132
Сверло по металлу удлиненное DIN 340 5,5 300
Сверло по металлу удлиненное DIN 340 5,5 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6 139
Сверло по металлу удлиненное DIN 340 6,5 300
Сверло по металлу удлиненное DIN 340 7 148
Сверло по металлу удлиненное DIN 340 7 156
Сверло по металлу удлиненное DIN 340 7,5 156
Сверло по металлу удлиненное DIN 340 8 156
Сверло по металлу удлиненное DIN 340 8 165
Сверло по металлу удлиненное DIN 340 8 165
Сверло по металлу удлиненное DIN 340 8,5 300
Сверло по металлу удлиненное DIN 340 9 165
Сверло по металлу удлиненное DIN 340 9 175
Сверло по металлу удлиненное DIN 340 10 175
Сверло по металлу удлиненное DIN 340 10 184
Сверло по металлу удлиненное DIN 340 10 300
Сверло по металлу удлиненное DIN 340 11 195
Сверло по металлу удлиненное DIN 340 12 205
Сверло по металлу удлиненное DIN 340 12 300

Производители

Сверло спиральное удлиненное производится в трех странах:

  1. Россия;
  2. Германия;
  3. Китай

Самые лучшие устройства производятся в Германии компанией Heller, они имеют наибольшую прочность и срок службы.

Как выбрать сверло по металлу:Видео

www.metalstanki.com.ua

Сверла по металлу размеры таблица — studvesna73.ru

Сверла спиральные. Диаметры

действующий Настоящий стандарт устанавливает диапазоны и градацию диаметров сверл

Текст ГОСТ 885-77

С поправками и изменениями:
Изменение №1 к ГОСТ 885-77 от 01.01.1983 (текст интегрирован в текст или описание стандарта)

Другие ГОСТы

ГОСТ 19547-74 Сверла спиральные удлиненные с коническим хвостовиком для обработки легких сплавов. Конструкция
ГОСТ 2092-77 Сверла спиральные удлиненные с коническим хвостовиком. Основные размеры
ГОСТ 17276-71 Сверла спиральные цельные твердосплавные с коническим хвостовиком. Конструкция и размеры
ГОСТ 17273-71 Сверла спиральные цельные твердосплавные укороченные. Конструкция и размеры
ГОСТ 17274-71 Сверла спиральные цельные твердосплавные. Короткая серия. Конструкция и размеры
ГОСТ 17275-71 Сверла спиральные цельные твердосплавные. Средняя серия. Конструкция и размеры
ГОСТ 17277-71 Сверла спиральные цельные твердосплавные. Технические условия
ГОСТ 27900-88 Светильники для аварийного освещения. Технические требования
ГОСТ Р 52066-2003 Светильники головные рудничные взрывозащищенные. Часть 2. Эксплуатационные требования
ГОСТ Р 52065-2003 Светильники головные рудничные взрывозащищенные. Часть 1. Общие требования и методы испытаний
ГОСТ 14952-75 Сверла центровочные комбинированные. Технические условия
ГОСТ 17012-71 Сверла твердосплавные. Типы и основные размеры
ГОСТ 2034-80 Сверла спиральные. Технические условия
ГОСТ Р 50427-92 Сверла спиральные. Термины, определения и типы

Дополнительная информация

Критерии для выбора

Выбор сверла по металлу — очень важный этап. Ведь качество работы во многом зависит именно от этого изделия. Купив некачественную модель или сверло неподходящего диаметра. можно не только испортить себе настроение, но и повредить металлическое изделие, в котором нужно было сделать отверстие.

Поэтому при выборе, следует опираться на следующие характеристики:

  • Требуемый диаметр.
  • Симметричность заточки.
  • Твёрдость и крепость изделия.
  • Тип металла, из которого изготовлено сверло.
  • Производитель.
  • И, конечно, цена.

Чтобы не ошибиться с выбором, мастера рекомендуют приобретать такие устройства в наборе. Обычно в одной упаковке встречается 6–8 свёрл разного диаметра. Тем не менее изделия можно приобретать поштучно. Правда, для этого потребуются определённые знания.

Требуемый размер

Несмотря на широкое разнообразие размерной сетки у производителей, существуют стандарты, которые относят сверло к той или иной категории. К таким стандартам относятся ГОСТ 886–77, ГОСТ 10902–77 и ГОСТ 4010-77. В этих документах формируется 3 группы для длины и диаметра свёрл, предназначенных для работы с металлом:


  • Короткие изделия
    . Сюда относятся свёрла длиной 20–131 мм и диаметром 0,3–20 мм.
  • Удлинённые модели. Диаметр аналогичен предыдущей группе, но с увеличенной длиной (от 131 до 205 мм).
  • Длинные. Диаметр изделия от 1 до 20 мм, а длина от 205 до 254 мм.

Иногда возникает необходимость сделать отверстие под саморез. Использовать сверло с диаметром аналогичным саморезу будет неразумно. На практике получается так, что размер отверстия не совпадает с диаметром самореза. Чтобы выбрать подходящую модель, необходимо воспользоваться нижеприведёнными таблицами.

Требуемый размер сверла для острого самореза с пресс-шайбой:

Разнообразие форм и диаметров

Стандартное сверло имеет цилиндрическую форму и состоит из режущей части и хвостовика. Вместе с тем в каждом изделии имеются специальные углубления (т. н. рабочие поверхности), которые выводят стружку из отверстия. Исходя из этих параметров, выделяется множество самых разнообразных изделий, каждый из которых имеет свои диапазоны диаметра:

  • Винтовая модель с коническим хвостовиком. Чаще всего такую модификации можно встретить на специальных двуручных дрелях или на сверлильных станках. При этом сверло крепится на конический хвостовик, а не на патрон, как обычно. Подобные изделия применяются для сверления больших отверстий, поэтому и обладают широким диаметром.
  • Корончатые разновидности. Режущая часть у таких моделей значительно шире, чем хвостовик, поэтому по форме напоминает корону. Как правило, подобные модификации применяются для высверливания отверстий в нескольких металлических листах. Поэтому на рабочей поверхности имеются частые зубья.
  • Изделия со ступенчатой формой. Появились относительно недавно, поэтому обладают менее широким выбором изделий. Тем не менее огромными шагами завоёвывают популярность благодаря своей универсальности. Дело в том, что одним и тем же сверлом можно делать отверстия шириной от 4 до 36 мм. Соответственно, чем больше «ступенек», тем выше стоимость. Однако использовать такое новшество можно только на листовом металле.
  • Левосторонние модификации. Встретить в магазине такую разновидность довольно тяжело из-за специфичности применения. Назначение таких устройств заключается в удалении сломанного винта или болта. Исходя из этого, встречается только 5–7 разновидностей по диаметру.
  • Твердосплавные модели. Отличаются односторонним углом заточки и высокой прочностью. Эти качества позволяют применять изделия для работы с крепким металлом. Чаще всего такие свёрла выпускаются с небольшим радиусом, но всегда можно сделать индивидуальный заказ.
  • Изделия повышенной точности. Как понятно из названия, такие устройства предназначены для высокоточной работы, поэтому погрешность в размере сведена к минимуму. Из-за этого свёрла с высокой точностью значительно отрываются по стоимости от стандартных моделей. Как правило, их используют на специальных предприятиях, а не в домашних условиях.
  • Резьбовые. Применяются только в тех случаях, когда в отверстии необходимо сделать резьбу. Однако несмотря на узкую специализацию, имеют огромное разнообразие в диаметре.

Диаметр и маркировка

Наличие и объём информации на сверле зависит от размеров изделия. То есть, чем больше диаметр — тем больше указано данных. Обычно производители придерживаются следующих размеров:

  • На сверле, имеющим сечение до 2 мм, маркировка не проставляется.
  • Изделия диаметром от 2 до 3 мм содержат информацию о марке стали и сечении.
  • На модели от 3 мм вносятся данные об изготовителе, сечении и составе сплава.

Тем не менее это относится только к отечественным производителям. Зарубежные компании стараются указать как можно больше информации об изделии. Особенно это относится к крупным брендам, которые обычно указывают:

  • Страну, в которой изготовлено сверло.
  • Логотип компании.
  • Состав (обычно это марка сплава или стали).
  • Размер изделия и его сечение.
  • Класс точности.
  • И даже краткие рекомендации по использованию (для какого металла лучше всего подходит определённое сверло).

Чтобы расшифровать маркировку не требуется каких-то определённых навыков. Производитель позаботился чтобы всё было интуитивно понятно. Например, буквой «Р» маркируют быстрорежущую сталь, а цифры с буквами указывают на пропорции того или иного элемента. Например, чем больше цифра рядом с буквой (например, К — кобальт), тем выше концентрация данного элемента.

И в заключение

В современном мире есть множество изделий, предназначенных для работы с металлом. Однако если требуется сделать отверстие в металлическом предмете, то лучше специального сверла, ничто не справится с этой задачей. Тем не менее очень важно подобрать изделие подходящего диаметра, т. к. во многом исход работы зависит от этого параметра.

Используя некачественные изделия можно навредить как металлическому предмету, так и самому себе. Поэтому следует приобретать продукцию известных брендов, которые изготавливают не только качественные свёрла, но и предоставляют широкое разнообразие моделей.

  • Автор: Виталий Данилович Орлов

В арсенале как домашнего мастера, так и профессионала должно быть самое необходимое для работы оборудование. От качества всех устройств и предметов, которые применяются в работе, зависит ее конечный результат.

Различные диаметры сверла по металлу позволят производить необходимые манипуляции с этим материалом. Как выбрать такой инструмент и какой из них наиболее востребован, помогут определиться советы экспертов. Сегодня существует множество интересных решений в деле обработки металлов.

Общие сведения

Набор сверл по металлу позволит мастеру вырезать отверстия разного диаметра в материале. Когда необходимо работать с твердыми заготовками, к фрезе выдвигают повышенные требования.

Этот инструмент подбирают в соответствии с условиями работы. Фреза по металлу предназначена для высверливания легированной, нелегированной стали, цветных металлов, чугуна и различных сплавов.

Чем большей твердостью характеризуется материал, тем большие требования выдвигаются к качеству инструмента. Необходимо правильно подбирать диаметры сверла по металлу.

Мастер должен также обратить внимание на заточку фрезы и материал ее изготовления. Только при таком подходе удастся выбрать действительно качественный инструмент.

Строение сверла

Обычное устройство фрезы предполагает наличие на ней режущей поверхности, калибровки и хвостовика для крепления ее в патрон.

Существуют определенные требования, которым должны соответствовать сверла по металлу. ГОСТ 19265-73 указывает основные характеристики и технологию изготовления этого инструмента.

Для работы с таким твердым материалом, как сталь или чугун, форма фрезы обязательно предполагает наличие спиралевидных канавок. Это позволяет отводить стружку из места обработки.

На торце сверла расположен режущий отдел. Он имеет отточенные кромки. За ним расположена калибровочная часть. Она обеспечивает гладкость края отверстия и отводит высверливаемый металл из места обработки.

Хвостовик фрезы может иметь разную форму. Она соответствует посадочному месту в патроне дрели или перфоратора.

Разновидности

Диаметр сверла, а соответственно, и отверстия в металле, зависит от разновидности фрезы. Они могут быть следующих типов.

Винтовые разновидности чаще всего встречаются в продаже и известны мастерам уже не один десяток лет. Это стержень из разных материалов с винтовыми канавками и острым концом.

Винтовая фреза с коническим хвостовиком предназначена для станков. Его режущее место конусное. Сверло по металлу этого типа предназначено для отверстий большого диаметра в толстом слое.

Для подобных работ также применяются корончатые фрезы. Они имеют частые зубья.

Относительно новым считается ступенчатое сверло. Оно позволяет делать отверстия различного диаметра. Такое конусное сверло по металлу предназначено для листового материала.

Еще одним популярным типом фрезы является резьбовой инструмент.

Маркировка

Процесс выбора инструмента облегчает знание маркировки. Она указывает материал, диаметр, класс точности изделия. Если на нем указана буква Р, это значит, что фреза изготовлена из быстрорежущей стали.

Когда за буквой идет число, это говорит о количественном содержании вещества в сплаве. Так, К6 означает, что кобальта в общем составе присутствует шестая часть. Это усиливает сверло.

Маркировка может быть следующей: Р6М5К5. Последнее вещество в сплаве усиливает инструмент.

Сверло по металлу 1 мм или 2 мм не маркируется. Обширная информация наносится только на изделия большого диаметра.

Зарубежная маркировка HSS-G говорит об изделии, которое предназначено для средних по твердости разновидностей металлов. HSS-E может применяться для нержавейки и кислотостойких сплавов. Маркировка HSS-G Tin отличает повышенную прочность изделий.

Цвет сверла

Сверла по металлу, ГОСТ которых выдерживается на всех отечественных предприятиях, могут быть различного цвета. Это говорит о типе прочности. Поэтому, выбирая подходящий диаметр фрезы, мастер должен обращать внимание и на эту характеристику.

Изделия серого цвета самые дешевые и недолговечные. Они подойдут для домашнего пользования при небольшом объеме работы.

Черный цвет изделия свидетельствует о дополнительной закалке и прочности фрезы. Набор сверл по металлу тусклого золотистого цвета дает понять, что при его производстве использовалась особая технология. Она также придает дополнительной прочности.

Насыщенный золотой оттенок присущ наиболее прочным изделиям. Они долговечнее других и удобны в работе. Стоимость таких инструментов самая высокая, но и качество соответствующее.

Для домашнего применения достаточно дешевых, менее стойких изделий. Но профессионалы должны выбирать высокопрочные, качественные изделия.

Отзывы о производителях

В продаже представлены фрезы различного диаметра. Отечественные и зарубежные производители комплектуют их по-разному.

Самое большое сверло по металлу 10-13 мм считается нормой. Диаметр самой тонкой фрезы комплекта составляет 1-2 мм. Но, кроме этого параметра, необходимо обращать внимание на производителя.

Хорошо зарекомендовали себя изделия зарубежного производства Makita, Bosch. Профессиональные мастера отмечают большое количество некачественных подделок среди отечественных брендов. Поэтому малоизвестная продукция без сертификатов качества не стоит внимания потребителя.

Хорошо зарекомендовали себя российские компании «Зубр», «Томский инструмент», «Дело техники». Они дешевле зарубежных аналогов. Для проведения работ в домашних условиях они полностью пригодны. Высокой стоимостью отличаются лишь профессиональные фрезы по металлу.

Рекомендации экспертов

Выбирая диаметры сверла по металлу, необходимо учитывать некоторые рекомендации экспертов. Чтобы отверстия получались качественными, с гладкими краями, фреза должна быть изготовлена из быстрорежущей стали Р18 с добавками (вольфрам, молибден и т. д.).

Соответственно типу материала необходимо подбирать угол заточки. Для чугуна он должен равняться 118 градусов, для бронзы — 140 градусов. Нержавейке соответствует 120 градусов.

Для новичков будет проще приобретать подобные изделия в специализированном магазине. Здесь продавец сможет подобрать правильную разновидность инструмента, а также предоставит сертификаты качества. Это даст гарантию долговечного использования фрезы и результативность работы при ее использовании.

Эксперты рекомендуют не экономить на качестве оборудования. Лучше выбирать продукцию проверенных производителей. Низкая цена чаще всего выдает некачественные изделия, которые быстро износятся и будут производить неаккуратные отверстия.

Ознакомившись с такой характеристикой, как диаметры сверла по металлу, можно правильно выбрать инструмент в соответствии с типом материала и условиями его обработки. Руководствуясь рекомендациями экспертов и отзывами пользователей, будет проще приобрести качественные фрезы проверенных производителей.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Главная » Инструменты » Сверла » Разновидности диаметров сверл по металлу и область их использования

Сверление металла – это процесс, к которому достаточно часто приходится прибегать как в промышленных, так и в домашних условиях. С помощью сверл можно создавать отверстия в металле, что может быть полезно при ремонте какого-либо предмета, модификации или создании новой конструкции.

Если вам понадобилось выполнить какую-то работу, включающую сверление металла, вам стоит ознакомиться с разновидностями сверл. Разные изделия рассчитаны на разные характеристики металла, который планируется сверлить. Поэтому стоит подойти к выбору ответственно, чтоб потом не возникло проблем, а работа прошла гладко и без эксцессов.

Виды сверл

Различают следующие виды сверл по металлу:

  • цилиндрические спиральные;
  • ступенчатые;
  • левосторонние;
  • кобальтовые;
  • повышенной точности;
  • удлиненные;
  • с титановым покрытием;
  • твердосплавные.

Каждая из этих разновидностей имеет некоторые особенности, которые отражаются на процессе сверления. Грамотно подбирая подходящий вид сверла под специфику планируемой работы, можно добиться отличного результата. Рассмотрим подробнее каждую разновидность.

Конические сверла

Этот вид изделий используется тогда, когда сверление выполняется с помощью станка. На хвостовике сверла сделан специальный конус, с помощью которого само изделие можно закрепить в станке. Кроме того, можно использовать двуручную дрель – она также поддерживает такую разновидность сверл.

Чаще всего такие сверла используются для выполнения отверстий относительно большого диаметра – около 2 см. Это неплохой вариант для владельцев двуручных дрелей.

Корончатые сверла

Такие сверла предназначены для сверления тонкого листа металла. При этом корончатые сверла специально адаптированы под большие диаметры отверстий. С их помощью можно создавать отверстия диаметром от 3 см. Визуально такие сверла напоминают собой коронки по бетону. Их отличие в том, что в изделиях для металла нет напаек из твердых сплавов.

Для изготовления корончатых сверл используется быстрорежущая сталь HSS. Кроме того, изделие имеет высокую частоту зубьев. Таким образом, корончатые сверла лучше всего применять при сверлении тонкого слоя металла при большом диаметре планируемого отверстия.

Цилиндрические спиральные сверла

Это самый распространенный вид таких изделий. Их можно найти почти в каждом ящике инструментов любого домашнего мастера. Для изготовления таких изделий используется сталь HSS. Также достаточно часто цилиндрические спиральные сверла изготавливают из стали Р6М5. Такие изделия иногда оказываются более надежными, но не всегда.

Самыми надежными считаются сверла из стали Р18. Однако они все реже встречаются в магазинах.

Ступенчатые сверла

Ступенчатые сверла – это новшество в области сверления металла. Они не так давно появились на рынке, но уже пользуются большой популярностью. В первую очередь, благодаря своей универсальности. Имея особую конструкцию, ступенчатые сверла позволяют создавать отверстия разного диаметра одним сверлом. Таким образом, используя всего лишь одно изделие, можно просверлить как пятимиллиметровое отверстие, так и тридцатимиллиметровое.

Предназначены такие изделия только для листового металла и в этом их большой недостаток. Однако если вам часто приходится сверлить листы металла, то ступенчатое сверло – отличный вариант.

Левосторонние сверла

Это достаточно редкая разновидность изделия из-за узкого специфического предназначения. Если вы будете высверливать болт или винт, который сломался обычным сверлом, то у вас ничего не получится – болт просто будет крутиться. В итоге придется приложить много усилий, чтоб сделать это. Левосторонним сверлом эту задачу удастся решить гораздо быстрее.

Кобальтовые сверла

Сверла из кобальта – это отличный вариант для тех, кому необходимо насверлить отверстий в твердом металле. Это очень прочные изделия, поэтому к их использованию прибегают, когда сверла из Р6М5 не дают нужного эффекта.

Чтобы убедиться, что это действительно изделие с повышенной прочностью, нужно посмотреть на его маркировку. Если в привычную маркировку добавлена буква «К» (например, Р5М5К) – значит, изделие выполнено с добавлением кобальта. Единственный недостаток таких изделий – повышенная цена.

Сверла повышенной точности

Такие изделия применяются в тех случаях, когда необходимо очень точно и аккуратно создать отверстие. Чтоб различить такое сверло, нужно посмотреть на его хвостовик. Если вы увидите там маркировку «А1» – значит, такое изделие точнее.

Удлиненные сверла

Для каждого диаметра предусмотрена стандартная длина сверла. Дополнительно выпускаются удлиненные и длинные сверла того же диаметра. Однако длина не отличается существенно. Если она будет слишком большой относительно диаметра, то сверло просто сломается при работе. Поэтому разница в длине между обычным и удлиненным сверлом небольшая. Однако это все равно может повысить комфорт при работе.

Сверла с титановым напылением

Это достаточно распространенная разновидность сверл. Визуально они отличаются от обычных тем, что имеют желтый цвет. Титановое напыление обеспечивает повышенную прочность и стойкость изделий. Кроме того, они не портятся при длительном хранении, поэтому их можно купить и спрятать дома до момента, когда они понадобятся.

Несмотря на все преимущества титанового напыления, кобальтовые сверла все равно считаются более прочными.

Твердосплавные сверла

Такие изделия предназначены для сверления твердого и толстого металла. Сверла других типов тупятся и ломаются при такой задаче. Твердосплавные сверла отлично справляются со сверлением твердого металла, имея для этого специальные конструктивные особенности. При изготовлении наконечника используется сплав ВК8. Единственный недостаток твердосплавных сверл – это то, что их очень редко удается найти в магазине.

Ознакомится с сортаментом сверл можно в представленной таблице:

Добавить комментарий

Оглавление

Длинные сверла по металлу используются с целью сверления сквозных, а также глухих отверстий в шпинделях, валах и деталях с большой длиной. Им характерна низкая производительность. Шлифованное длинное сверло по металлу имеет высокую устойчивость к изломам, применяется при работе с легированной и нелегированной углеродистой сталью, цветными металлами Petrometal. серым и ковким чугуном, металлокерамикой, бронзой и латунью. Изготавливаются в соответствии с ГОСТ 886-77, ГОСТ 886-77, ГОСТ 2092-77 и ГОСТ 22094-76. В ГОСТах подана информация об основных размерах устройств. Они имеют диаметр от 1 до 20 мм, общую протяженность от 56 до 254 мм. В них, в отличие от других режущих инструментов, увеличено общее и рабочее расстояние, а также увеличен угол при вершине режущих кромок. Во всех стандартных конструкциях он равен 118 градусам, а в длинных устройствах – 135. Данная особенность позволяет работать с материалами, которые гораздо тяжелее, так как снижается нагрузка на инструмент. Это ведет за собой увеличение срока использования прибора, а также увеличение интервалов между заточками.

фото:длинные сверла по металлу

Как выбрать удлиненное сверло по металлу?

Выбирая удлиненный режущий прибор, прежде всего, обратите внимание на следующие детали:

  1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
  2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
  3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
  4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

  • Удлиненные спиральные сверла;
  • Сверла удлиненные конический хвостовик спиральные;
  • С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

DIN 340, ГОСТ 886-77

Самые лучшие устройства производятся в Германии компанией Heller, они имеют наибольшую прочность и срок службы.

Как выбрать сверло по металлу:Видео
  1. Угол заточки режущей части. У данного устройства он должен быть 135 градусов.
  2. Маркировку. По ней будет понятно, из какого материала изготовлен прибор, и как его можно будет применять.
  3. Цвет. Выбирайте насыщенно золотые режущие инструменты, так как они обладают наиболее сильной прочностью, в них также максимально уменьшено трение.
  4. Материал изготовления. Он влияет на возможность устройством сверлить определенные конструкции.

Также рекомендуем вам обратить внимание на модель вашего станка, его состояние, мощность, метод получения заготовки (это может быть отливка, штамповка, вырезка), точность получаемого отверстия. Обязательно узнайте, какие допуск и шероховатость имеет сверло сверхдлинное. Также учтите глубину обрабатываемого отверстия.

Виды и технические характеристики

Удлиненную конструкцию могут иметь следующие режущие инструменты:

  • Удлиненные спиральные сверла;
  • Сверла удлиненные конический хвостовик спиральные;
  • С цилиндрическим хвостовиком.

Сверла длинной серия с коническим хвостовиком имеют специальную часть инструмента, которая зажимается в патроне дрели или же станка.

Длина устройства подбирается зависимо от диаметра отверстия, размер сверла по металлу удлиненного не намного больше, стандартных размеров.

DIN 340, ГОСТ 886-77

studvesna73.ru

специальные таблицы и особенности резки

Любое соединение разъемного типа обязательно предусматривает наличие резьбы. Стоит отметить, что все метизы с наружной резьбой, болты, в частности, можно приобрести где угодно: в строительном супермаркете или на рынке. А вот с резьбой внутреннего типа все гораздо сложнее. Ее следует нарезать своими руками или посредством использования специальных станков.

Сегодня мы расскажем, как правильно подбирать сверла того или иного диаметра под определенную резьбу, также вы сможете ознакомиться с таблицей этих диаметров.

Необходимость подбора сверл для резьбы

Чтобы сделать самостоятельно внутреннюю резьбу, возьмите свою заготовку и просверлите в нем отверстие, которое будет соответствовать по диаметру тому инструменту, который предназначен для нарезки. И каждое из таких отверстий должно строго соответствовать размеру инструмента. Именно для этого нужно внимательно подбирать под резьбу диаметр сверла.

На сегодняшний день в продаже есть сверла с разным диаметром по размеру. Начиная от минимального размера в 0,5 мм и заканчивая крупными коническими сверлами размером порядка 0,05 мм. В зависимости от вида выполняемых работ посредством сверления можно сделать отверстия разного диаметра под те или иные нужды.

Параметры подбора сверла под резьбу: таблица

Если вам нужно просверлить отверстие с большим диаметром, то потребуется брать специальный станок, где сверла оснащены конусными хвостами, а вот обычные сверла оснащены цилиндрическими хвостами. На большом сверле конус имеет пятый размер. Так, параметры конуса напрямую зависят от диаметра сверла, чем больше диаметр сверла, тем больше нужен конус. Например:

  • диаметр от 6 до 10 мм;
  • требуемый размер конуса от 11 до 22 мм.

Подобрать максимально точно диаметр сверла под ту или иную резьбу можно, опираясь на специальную таблицу подбора размером.

Если есть необходимость создания внутренней резьбы, диаметр отверстия следует выбирать согласно диаметру резьбы и параметров резьбового шага. Эти данные в таблицах обозначены как М8×1, где:

  • М – это метрическая резьба;
  • цифра – это резьбовой шаг;
  • если указано просто М8 и без цифр, то нужно применять стандартный большой шаг. Этот шаг параметра наиболее распространен и подогнан согласно стандартам под большинство размеров сверл.

Диаметры нуждаются в подборе соответствующего отверстия по размеру. Таблица включает перечень наиболее ходовых размеров, с которыми обычно приходится иметь дело в быту при выполнении тех или иных работ.

Классификация резьбы

Внешне резьба похожа на винтовую канавку с постоянным сечением. Всего бывает два ее вида:

  • внешние;
  • внутренние.

Об этих видах мы уже упоминали ранее. Соединения резьбового типа используется повсеместно. Они нужны для того, чтобы деталь могла вращаться посредством поступательных движений. Без резьбовых соединений трудно представить нормальную работу механизмов или сложных машин. Они бывают также однозаходными или многозаходными.

А по направлению движения своих направляющих они подразделяются на:

  • левые;
  • правые.

Если говорить о классификации по размерам, то она бывает таких видов:

  • метрическая;
  • дюймовая;
  • трубная.

Метрическая резьба отличается своим особенным треугольным профилем, угол которого составляет 60 градусов. Все параметры резьбы считаются в миллиметрах. Если резьбовой шаг большой, то, как уже упоминалось, мы имеем цифру и буквенное обозначение. Цифра при этом обозначает размер наружного диаметра резьбы, согласно которому можно подбирать то или сверло. Технические чертежи непременно должны включать в себя характеристику резьбы или же ее аналоги. Если метрическую резьбу нужно представить с мелким нестандартным шагом, то нужно прибавить число, которое обозначает шаг.

Еще одна величина угла профиля является специфической для резьбового соединения дюймового типа. Такой угол может быть равен 55 градусам, а величина отверстия исчисляется в дюймах, шаг изменяется количеством нитей.

А трубный резьбовой тип отличается от других своим первоначальным диаметром, который зависит непосредственно от размера отверстия трубы. Нарезка осуществляется в таком случае только наружная.

Особенности резьбовой нарезки

Для резьбовой нарезки используется разное оборудование, например:

  • станок сверловочного вида;
  • парк токарный;
  • разные приспособления для нарезки.

При этом нарезку можно выполнять как механическим способом, так вручную. Например, для внутреннего применения можно использовать специальные резьбовые метчики, а для наружной – плашки. Метчики, как и сверла, подбираются в зависимости от диаметра отверстия. Они подразделяются на следующие категории:

  • дюймовые;
  • метрические;
  • трубные.

В основном комплекты ручных метчиков состоят их трех приспособлений, два из которых нужны для проведения предварительных работ, а последнее является доводочным инструментом, с помощью которого выполняется окончательная форма резьбы и подгон под те или иные размеры. Метчики имеют номера. Если в комплекте с плашкодержателем не три, а два приспособления, то первое является предварительным, а второе чистовым. Изготавливаются метчики на основе высоколегированной стали.

Наружная резьба получается посредством применения плашки. Инструменты эти могут быть круглой или призматической формы. Для круглых плашек используют вороток.

Способы получения внутренней резьбы

Чтобы сделать отверстие в месте, где потребуется выполнение нарезки, нужно сначала выбрать сверло нужного размера.

Для применения метчика его отверстие нужно обработать зенкером, пока не будет получена нужная степень чистоты. При выполнении нарезки металл понемногу выдавливается.

По размеру сверло должно быть несколько больше, чем внутренний резьбовой диаметр этого инструмента.

При нарезке твердость металла не слишком влияет на диаметр отверстия. Но если применяется материал невысокой резьбы, то диаметр отверстия может существенно поменяться. Так, если по величине отверстие и внутренний диаметр сверла точно соответствуют друг другу, то при нарезке материал выдавливается, а его излишки действуют на зубья метчика. При нагревании стружка прилипает, вследствие чего метчик может сломаться, а резьба будет иметь рваные нити.

При работе со сверлами и резьбовыми соединениями, нужно очень тщательно подбирать параметры, чтобы работа в итоге была выполнена качественно. В этом вам помогут специальные таблицы с указанием параметров под ту или иную резьбу и другие ценные советы.

Оцените статью:

Поделитесь с друзьями!

stanok.guru

виды, особенности, классы точности, выбор

Домашние мастера нередко сталкиваются с необходимостью просверливания отверстий в металлических изделиях, и большинство из них так или иначе знакомы с этой операцией. Процесс оформления отверстий с первого взгляда несложен, но для получения качественного результата мастеру следует придерживаться некоторых правил. В предлагаемой статье будет приведена информация о том, какими бывают сверла по металлу, как правильно подобрать сверлильный инструмент перед вступлением в работу, о видах буравов, и другие полезные факты, которые помогут понять мастеру все о сверлах.

Сверла по металлу для разнообразных поверхностей

Конструктивные особенности

В зависимости от конструктивных особенностей и своей функциональной принадлежности, весь сверлильный инструмент подразделяется на несколько характерных видов. Так, по своему назначению, выделяют нижеперечисленные виды сверл:

  • для сверловки органического стекла;
  • бетонных изделий;
  • керамических деталей;
  • древесины;
  • пластиковых компонентов;
  • буравчики для сверления по металлу.

Конструкция сверла – это главный отличительный признак соответствующего вида буравов от других его «собратьев». Различаться могут следующие основные части сверла:

  • режущая часть буравчика;
  • хвостовик;
  • рабочая поверхность, выполняющая также и функцию вывода стружки из просверленного прохода.

Элементы сверла

Классификация сверл по типу конструкции

При работе с металлическими деталями, можно выделить 2 основные группы сверлильных приспособлений:

  1. Плоские (или перовые) буравы — такой инструмент имеет сменные пластины к перовому сверлу, нетребователен к точности угла приложения силы во время выполнения сверлильных работ, конструктивно прост и имеет низкую стоимость, но при этом легко теряет диаметр рабочей поверхности при заточке и конструктивно не имеет желобка для вывода стружки.
  2. Спиральные сверла – цилиндрические буравы, которые имеют на поверхности своего тела одну или две канавки для отвода стружки.

При работе с металлом важно подобрать соответствующее материалу сверлильное приспособление. Для того, чтобы работа была выполнена качественно, мастеру необходимо уметь отличать сверла по металлу от похожих на них сверл по дереву. Конфигурация буравов для обоих материалов имеет схожие элементы, в обоих случаях инструменты могут иметь диаметр до 80 мм и длину до 600 мм, технология проведения сверлильных работ идентична и, более того, буравчики имеют одинаковую маркировку. Но при всей схожести, инструменты по дереву не всегда подойдут для сверления по металлу, и наоборот.

Первым отличительным признаком является твердость буравчика: для сверления отверстий в металле выбирается инструмент с более высокой твердостью. Нужно понимать, что твердость буравов по металлу не является постоянным параметром и, в свою очередь, также зависит от прочностных характеристик того материала, по которому будут проводиться сверлильные работы.

Второе отличие – это тип заточки режущих элементов. У приспособления для сверловки по дереву на наконечнике имеется острый носик в виде штыря или уголка, который предупреждает соскальзывание буравчика относительно его заданного положения. Подобная фиксация при работе с металлом не требуется. Угол между режущими кромками также отличается и напрямую зависит от того материала, для которого предназначен бурав.

При проведении сверлильных работ по деревянным деталям и решением мастера использовать инструмент, рассчитанный на выполнение работ по металлу, нужно понимать, что отличительные характеристики, перечисленные выше, могут сыграть ключевую роль в получении качественного отверстия с ровными краями и без подпалин.

Немаловажную роль при получении качественного отверстия играет тот фактор, правильно ли была выдержана технология изготовления бурава. Если в процессе производства сверлильного инструменнта по металлу было что-то нарушено, то ни правильная форма буравчика, ни его соответствующий цвет не смогут обеспечить качественный результат работ и срок службы сверлильного изделия значительно сократится. Информацию о зависимости цвета бурава от того, из чего делают сверла по металлу, можно будет найти в главах ниже.

Виды сверл по металлу

Понимание видов буравов поможет мастеру определиться и сделать выбор в пользу наилучшей модели сверлильного изделия.

Коническое сверло
Кольцевые фрезы
Спиральное сверло

Различают следующие виды сверл по металлу:

  1. Спиральные – это стандартные сверла, имеющие цилиндрическую форму и изготовленные, в основном, из высококачественной стали марки HSS. Крупное сверло такого типа может достигать 80 мм в диаметре. Применение буравчиков этого вида наиболее распространено при выполнении сверлильных работ по металлу ввиду их повышенной прочности и долговечности. Конструкция спирального бурава выполнена так, что кромки рабочей поверхности имеют угол заточки по отношению друг к другу, равный 118±30º.
  2. Конические, или ступенчатые – буравчики, которые имеют коническую форму рабочей поверхности. Таким сверлильным приспособлением можно сделать отверстие в тонколистовом металле с толщиной до 2 мм или исправить уже готовое дефективное отверстие, полученное в результате работы другими инструментами. Буравы с золотой окраской подходят для оформления отверстий в изделиях высокой плотности.
  3. Корончатые (кольцевые) фрезы – это сверлильные инструменты в виде полой коронки с плотным набором зубьев для оформления отверстий в тонком металле, в т.ч. отверстий, с диаметром более 30 мм. Отвод металлической стружка при использовании такого бурава происходит в полость трубки, что позволяет формировать отверстия на большую глубину без извлечения из лунки буравчика. Инструмент этого вида позволяет выполнить сверловку с более качественным краем, а малая площадь соприкосновения бурава с поверхностью металла обеспечивает экономию электроэнергии, что еще больше привлекает к себе внимание сверлильщиков.
  4. Перовые сверла – инструменты для сверловки, имеющие сменные рабочие пластины, которые дают возможность получить глубокие идеально ровные отверстия. Перовое плоское сверло позволяет вырезать отверстие с полным отсутствием перекоса, а также выполнить отверстие большого сечения. За счет низкой стоимости, эти изделия привлекают к себе внимание очень многих мастеров.
  5. Длинные сверла по металлу – это специальные удлиненные сверла по металлу, позволяющие выполнить глухие или сквозные отверстия с глубиной более 5-ти диаметров бурава. Несмотря на низкую производительность таких буравчиков, их конструкция предполагает наличие 2-х винтовых канала, по которым должна стекать охлаждающая эмульсия. Существуют также супердлинные сверла по металлу, которые позволяют просверлить отверстие в металлах, имеющих твердость 1300 Н/мм2.
  6. Центровочные сверла – многофункциональные буравчики для оформления отверстий в металле, используемых для последующего закрепления детали в центрах сверлильного оборудования. Отверстие, выполненное при помощи центровочного буравчика, имеет ось со строгим углом к детали, равным 90º. Радиус центровочных буравов может быть от 0,25 до 5,0 мм.
  7. Резьбовые сверла по металлу – сверлильное приспособление для нарезки отверстий заданного диаметра с элементами резьбы.
  8. Левосторонние сверла – это целевые буравы, применяемые для выкручивания сломавшихся или застрявших метизов.
  9. Высокоточные сверла – сверлильный инструмент, позволяющий добиться высокой точности выполнения работ. Класс подобного буравчика по металлу идентифицируется по буквенно-цифровой комбинации А1, в соответствии с чем и определяется его заведомо высокая цена.
Длинные сверла по металлу
Перовое сверло по металлу
Сверло по металлу для центровки

Классы точности и размеры сверл

В зависимости от квалитета точности отверстия, различают 3 класса точности буравов:

  • Сверла повышенной точности А1 – сверловка отверстий 10-13 квалитетов точности. Этот класс точности сверла, нанесенный на плоскости буравчика, сориентирует мастера при выборе инструмента повышенной прочности.
  • Нормальной точности В1 – для отверстий до 14 степени точности.
  • Нормальной точности В – для сверловки отверстий до 15 квалитета точности.

Размеры сверл по металлу, представленные на современном рынке предложений, имеют очень большой разбег, но, опираясь на основные ГОСТы, можно выделить 3 основные категории, представленные в таблице:

Наименование категории сверлаДиаметр сверлильного инструмента, ммДлина сверлильного инструмента, мм
Короткие0,3…2020…131
Удлиненные0,3…2019…205
Длинные1…2056…254

Типы сверл в зависимости от материала

Для определения лучших буравчиков для металла, необходимо выяснить, из какого материала был изготовлен выбираемый буравчик и познакомиться с тем, какие бывают разновидности сверл в зависимости от этого.

Для сверловки высокопрочных сплавов подойдут твердосплавные изделия, имеющие на своей режущей кромке поверхность повышенной твердости. Обычно тело подобных буравчиков изготовлено из простой инструментальной стали, за счет чего обеспечивается невысокая цена готового сверлильного изделия. Пластины, изготовленные из карбидного сплава, подвергаются самозаточке в процессе их использования, вследствие чего такие буравчики справляются с особо прочными материалами, в т.ч. имеющих большую толщину.

Кобальтовые сверла отлично реагируют на высокие механические нагрузки и не подвержены изменением своих свойств под действием высокой температуры. В своей основе такие буравы имеют быстрорежущую сталь, легированную кобальтом, в результате чего они отлично справляются со сверловкой отверстий в высокопрочных материалах и металлических изделиях с высокой вязкостью. Ценовая характеристика также выступает в пользу этой категории буравчиков по металлу.

Сверла по металлу из кобальта

Титановые сверла имеют наилучшие показатели своих сверлильных характеристик. При соблюдении правил эксплуатации таких буравов, титановые изделия будут радовать своего хозяина отличными результатами работ в течении очень долгого времени.

Титановые сверла по металлу

Определение типа сверла по цвету его поверхности

Цвет инструмента для сверловки – это важный признак, который позволяет сделать соответствующие выводы о его добротности и долговечности. Различные типы окрасов буравчиков имею разные прочностные характеристики, выбор которых должен быть основан на частоте использования инструмента, его точности и требований к качеству готового отверстия.

Тип сверла по металлу можно определить по его цвету

Сверла серого цвета недолговечны и наименее надежные ввиду полного отсутствия какого-либо защитного покрытия, что делает их подверженными к изменению механических свойств в худшую сторону под влиянием высокой температуры или силовых нагрузок. Такие буравы имеют невысокую стоимость, но и их применение будет одноразовым.

Черные сверла по металлу, по сравнению с серыми, имеют более хорошее качество. Технология изготовления черных буравчиков подразумевает обработку высокотемпературным паром, за счет чего повышается их прочность и стойкость к износу. Сверлильные изделия с черной поверхностью также имеют невысокую стоимость, что обращает на себя внимание многих мастеров.

Сверла со светлым желтым покрытием имеют очень хороший запас прочности. Внутренние напряжения в таких изделиях устранены термическим отпуском еще на этапе их изготовления, за счет чего создается высокая прочность инструмента. Для их изготовления прибегают к использованию быстрорежущей инструментальной стали высокого качества. Несмотря на все свои достоинства, бледно-золотые буравы уступают по своим характеристикам более ярким экземплярам.

Ярко-желтые сверла изготовлены из высокопрочной стали, имеющей нитридо-титановое покрытие. Изделия с подобным окрасом при оформлении отверстий испытывают минимальную силу трения, что оказывает положительное влияние на их срок службы. Стоимость таких буравчиков достаточно велика, но при этом полностью окупается за счет своего продолжительного срока службы.

Расшифровка маркировки сверл

При выборе подходящего сверлильного приспособления, мастеру поможет сориентироваться соответствующая маркировка сверл по металлу. Маркировка сверл содержит информацию о его рабочем диаметре, о марке стали и информацию о производителе.

Сверла по металлу с нанесенной маркировкой

Так, на сверлильных изделиях с диаметром до 2 мм, маркировку не наносят ввиду миниатюрности подобных изделий.

Для сверл, с диаметром от 2-х до 3-х мм, на теле буравчика будет расположена информация о марке стали и о рабочем диаметре.

Буравы с диаметром более 3-х мм проинформируют мастера о данных своего диаметра, буквенное обозначение марки стали, из которой изготовлен буравчик, и логотип предприятия-изготовителя.

Буквенно-цифровое обозначение марки стали содержит в себе следующую информацию:

  • категорию сплава;
  • присутствие дополнительных примесей;
  • химический состав.

Особенности маркировки сверл по металлу отечественного производства при помощи буквенного обозначения сообщают следующее:

  • буква «Р» — инструмент выполнен из быстрорежущей стали. Цифра, стоящая после нее, указывает на процентное содержание вольфрама в стали;
  • буква «М» — сплав легирован молибденом, процентное содержание которого также указано соответствующей цифрой, стоящей после буквы «М»;
  • буква «К» — сплав содержит кобальт в количестве, указанном последующей после буквы цифрой.

Для примера стоит ознакомиться со следующими обозначениями, применяющимися для маркировки сверлильных изделий отечественного производства:

  • Р6М5К5 — буравчик из быстрорежущей стали, содержащей 6 % вольфрама, 5 % молибдена и 5 % кобальта;
  • Сверло СЦП Р6М5 –спиральный бурав с цилиндрическим хвостовиком, сплав которого содержит 6 % вольфрама и 5 % молибдена.

Зарубежные изделия имеют отличительную маркировку HSS, которая также содержит в себе информацию о легирующем элементе при помощи дополнительных символов.

Расшифровка HSS-маркировки

  • HSS-Е – сплав сверла легирован кобальтом, что положительно скажется при оформлении отверстий в металлах с высокой вязкостью;
  • HSS-R – твердосплавный буравчик, который имеет повышенную прочность и применяется для сверления литых изделий, деталей из латуни, чугуна, бронзы, мельхиора и сплавов, с прочностью до 900 Н/мм2;
  • HSS-TiN (-TiАN) – тело сверла подвергнуто титановому напылению, благодаря которому увеличена твердость рабочей поверхности и уменьшено изменение механических свойств под воздействие высоких температур, вплоть до +600 ºС, что позволяет работать с материалами, имеющими прочность до 1100 Н/мм2;
  • HSS-Е VAP – буравчик применим для нержавеющей стали;
  • HSS-4241 – сверлильное приспособление для работы с алюминиевым сплавом.

Стандарты для разных типов HSS

Рекомендации по выбору

Опираясь на характеристики, которые предлагает основная классификация сверл, можно найти лучшие сверла по металлу. При выборе мастер должен учитывать те технологические задачи, которые будут решаться при помощи сверлильного изделия, а также материал, по которому будут проходить работы. Правильный выбор должен быть основан на особом внимании к следующим характеристикам буравчиков:

  1. Цвет сверла.
  2. Качество заточных элементов и симметрия частей конструкции буравчика.
  3. Рабочий диаметр сверла.
  4. Функциональность и прямое назначение изделия.
  5. Материал, из которого изготовлен бурав.
  6. Соответствие типа сверла оборудованию, на котором оно будет использоваться (например, для сверловки отверстия большого диаметра потребуется низкооборотная дрель с высоким показателем мощности).
  7. Фирма-производитель.

Выбор качественного сверла напрямую зависит от добросовестности производителя, ведь ни одна уважающая себя компания не допустит поступления в продажу некачественных изделий. Производители сверл, предлагающие свои инструменты продолжительное время, являются самым настоящим гарантом покупки качественного буравчика. Профессиональные сверлильщики отдают свое предпочтение самым прочным буравам и выбирают следующий сверлильный инструмент:

  • сверла, выпущенные на предприятиях бывшего СССР;
  • сверла немецких производителей брендов Ruko, Bosch и Haisser;
  • российские сверла фирмы «Зубр».

Это самые распространенные фирмы, предлагающие качественный инструмент на протяжении долгого времени, но выбор всегда остается только за мастером, ведь рынок изобилует предложением сверлильного инструмента на любой вкус и кошелек.

Выбор сверла для бытового применения

Для проведения частых сверлильных работ в домашней мастерской, сверлильщику стоит подумать о приобретении готового набора с изделиями разного диаметра. Подобный набор, в зависимости от качественных характеристик, представлен на рынке предложений в разном ценовом диапазоне, поэтому каждый мастер найдет необходимый инструмент по своим финансовым возможностям. Если сверла определенного типа будут применяться более часто, то дополнительно стоит купить комплект запасных буравчиков с определенным диаметром. Знания мастера о том, какие бывают сверла, какие типы инструментов лучше и какие из них самые прочные, помогут сверлильщику сделать правильный выбор сверла по металлу в пользу самого лучшего инструмента.

Стоит помнить, что любой выбор сверла оправдается, если мастер будет обращаться с ним умело и будет производить его своевременную заточку. Аккуратное использование буравчика по его прямому назначению позволит осуществить заметную экономию денежных средств на отсутствии необходимости постоянной замены вышедших из строя сверлильных изделий.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
