Сверлильный станок своими руками из дрели

Для всех любителей, сделать изделие своими руками, будет отличным помощником сверлильный станок. Такой агрегат, в гараже или доме, позволит с точностью и аккуратностью сделать отверстия, сделать фрезеровку в древесине, высверлить обломанные болты из резьбы и так далее. Однако, покупка сверлильного станка может обойтись достаточно дорого, да и зачем тратить лишние деньги, когда можно с легкостью сделать сверлильный станок своими руками.

Общие характеристики для сверлильного станка

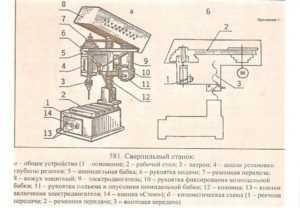

Чертеж сверильного станка

Для изготовления потребуется минимум дорогих материалов. В основном это подручные средства, которые можно найти в любом гараже. Конечно же, материал должен отвечать требованиям аппарата.

К примеру, для изготовления большого стационарного станка, без металлического каркаса не обойтись, а в случае с настольным агрегатом, могут быть использованы, лишь деревянные материалы.

Для всех видов конструкций потребуется три основополагающих фактора:

  • удобный рычаг подачи сверла;
  • точность движения сверлильного механизма;
  • надежная станина.

Несомненно, рычаг подачи следует размещать под рабочую руку мастера, левую или правую. Однако, это не единственное условие для удобства. Рычаг подачи сверла, не должен быть длинным, чтобы не мешал работе, но и не коротким, чтобы легче осуществлялось давление на деталь. Для лучшего понятия длины рычага, стоит рассмотреть чертежи заводских сверлильных станков. Там длина подогнана по нужному размеру.

Несмотря на то, какой механизм для сверления будет использован, его следует закреплять с самым минимальным коэффициентом погрешности. Для этого, сверлильный механизм, лучше всего закреплять на вертикальной штанге. Однако, можно использовать прочную панель из дерева с направляющими полозьями.

Без надежной станины, самодельный сверлильный станок будет не только плохо работать, но и станет опасным в использовании. Основание инструмента должно быть в два раза шире объема конструкции. Такая ширина, позволит конструкции быть устойчивой, во время необходимых надавливаний. При этом рычаг подачи не должен выступать за края станины. На стационарные станки, это правило не распространяется, ведь их закрепляют к поверхности стола или делают с индивидуальным столом.

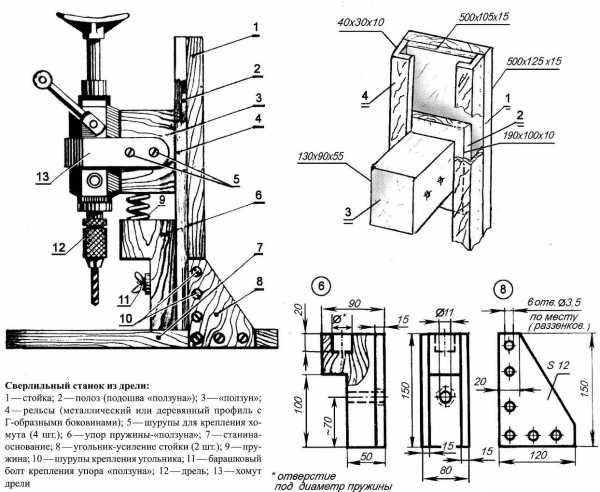

Сверлильный станок своими руками

Какой двигатель использовать

Сделать самодельный сверлильный станок можно, используя несколько вариантов движущей силы:

  • из дрели или шуруповерта;
  • из электродвигателя;
  • из ручной дрели.

При этом для каждого вида конструкций будут определены характеристики стационарного, переносного или настольного станка. В случае с электродвигателем, можно изготовить стационарный или настольный аппарат, а в случае с электродрелью получится либо настольный, либо переносной агрегат. Ручная дрель, вовсе может нести характер переносного, не требующего питания аппарата.

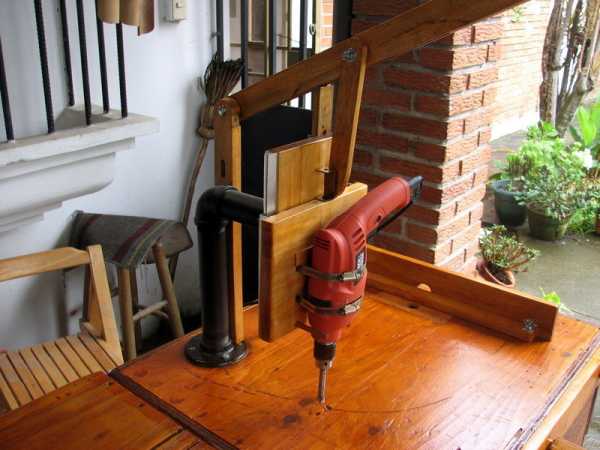

Дрель, как инструмент для станка

Чтобы, получился хороший сверлильный станок из дрели своими руками, конструкцию для этого инструмента, лучше делать настольную. При этом стоит избежать закрепления станка на столе. Электронная дрель, достаточно востребованный инструмент, поэтому он будет полезен, если сможет сниматься со станка. В этом случае, конструкция на столе будет лишней.

Настольный присадочный станок потребует таких материалов:

  • станина 45х30 см, с закрепленной на ней вертикальной штангой;
  • крепление для дрели, хорошо обхватывающее корпус инструмента;
  • металлический ползунок, передвигающийся по штанге;
  • колесо, играющее роль рычага;
  • стальной трос, для контроля движения рычагом.

Для станины, лучше использовать металлический короб с толщиной стенок 3 мм. К коробу, приваривается стойка из квадратной трубы. Данная стойка будет служить штангой или штативом. Далее, на штатив следует прикрепить плотный ползунок, который будет удерживать держатель дрели и саму дрель.

Подобрать, точно подходящий ползунок будет сложно, поэтому его следует изготовить из металлических пластин. Свободного пространства между ползунком и штативом должно быть не более 0,5 мм, притом, что штатив будет идеально ровный.

Дальнейшая последовательность действий:

  • ползунок делается высотой в 10–12 см;
  • к нему, приваривается держатель для дрели с передней стороны и ушки для крепления колеса с задней стороны;
  • в ушки, продевается стержень, к которому приварено колесо управления, и фиксируется шплинтом или приваренной гайкой;
  • на стержень колеса, плотно наматывается стальной трос (не менее 6 витков), а оба конца троса надежно крепятся на верхней части штатива и на нижней. Таким образом, для передвижения ползунка по штативу потребуется усилие, а собственного веса (вместе с дрелью) не хватит, чтобы ползунок падал.

Сверлильная конструкция из электродвигателя

Устройство станка с электродвигателем

Подобные станки, отлично проявляют себя в роли стационарных инструментов. Чтобы, разобраться, как сделать сверлильный станок из электродвигателя, придется рассмотреть чертежи и вникнуть в сферу электрики.

Для станка, потребуется двухфазный двигатель, что значительно упростит подключение и расширит область применения агрегата. Подключается такой двигатель к фазовым и нулевым проводам. Неправильное подключение, повлияет лишь на направление вращения. Если, вращение будет в обратную сторону, то провода меняются местами, и проблема решена.

Изготавливая стационарную конструкцию для сверления, потребуется:

  • мощный каркас для двигателя, который будет легко перемещаться по вертикальной линии;
  • столешница, где будет закреплен по строгой вертикальной линии штифт;
  • в роли штифта, можно взять рулевую рейку от автомобиля. Она будет служить готовым передвигающим двигатель приспособлением;
  • приделать колесико для перемещения и приварить к рейке держатель двигателя.

Принцип работы, такого станка очень прост. Мотор приводит в движение головку для сверла, благодаря ременной передаче. При этом двигатель и патрон для сверла, во время работы нераздельны и передвигаются по вертикальной линии одновременно, благодаря совместному креплению.

Переносной механизм из ручной дрели

Очень удобно, пользоваться сверлильным станком из ручной дрели в тех случаях, когда нет возможности подключить электрическую дрель к источнику питания. Для изготовления станка, можно использовать деревянный каркас:

  • основание выполняется из доски 30х20 см и толщиной 40 мм;
  • прикрепляется вертикальная дощечка строго под углом в 90 оС;
  • вертикальная стенка также должна быть из толстой доски, минимум 30 мм, а закрепить ее надежно помогут металлические уголки и шурупы.

На вертикальной стенке крепятся металлические полозья (их можно взять со старой мебели или купить в магазине), к ним прикрепляется держатель ручной дрели. Таким образом, дрель будет свободно ходить вниз и вверх, однако, этого мало. Чтобы дрель не падала под своим весом, к держателю дрели и основанию станка крепится пружина нужной упругости.

Не стоит забывать и про ручку, которую понадобится крутить. Ее движению ничто не должно препятствовать. В итоге должен получиться агрегат, который приводится в движение вручную и не требующий питания.

Видео: Сверлильный станок из дрели своими руками

promzn.ru

Сверлильный станок своими руками


Собираем настольный сверлильный станок с асинхронным двигателем своими руками.

Деталь (1) для станка, который собрался делать,  я нашел на шоссе, едва не пропоров об нее колесо.

Остановился, чтобы выбросить ее в кювет, покрутил в руках и бросил … в багажник.

Подошла идеально, словно ее специально делали для моего станка. Осталось только приделать к ней столик и проточить стойку, чтобы надеть на нее каретку от микроскопа (2). К подвижной части каретки, на кронштейне, прикрепил двигатель (3) с патроном  на его валу. На правой ручке каретки сделал рычаг сверления (4), а на левой установил барабан со спиральной пружиной (5), поднимающей подвижную часть каретки вместе с мотором в верхнее положение.

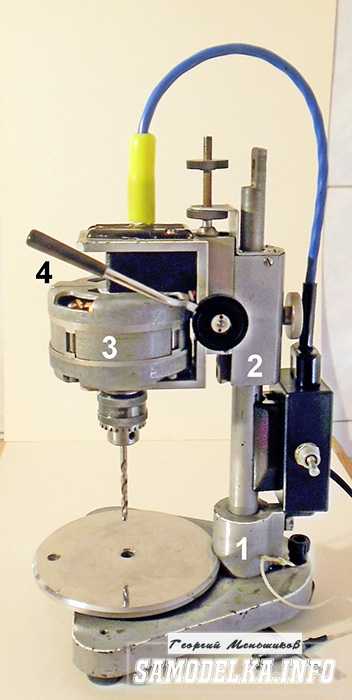

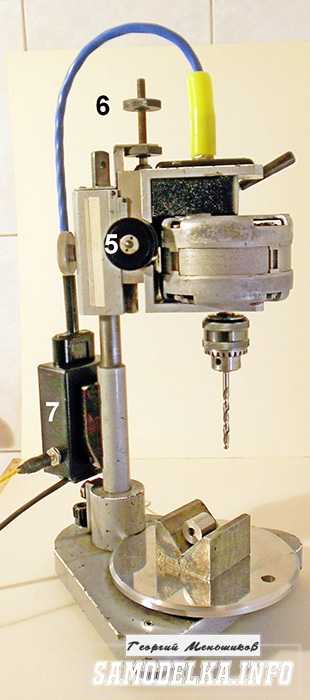

Глубину сверления можно заранее выставить по шкале, снабженной нониусом, путем  вращения гайки (6) на винте, прикрепленном к подвижной каретке.

В исходном положении сверло установлено над отверстием в столе основания, что удобно при сквозном сверлении деталей.

При необходимости, сверлильный блок (мотор с кареткой) можно поднять по стойке или повернуть.

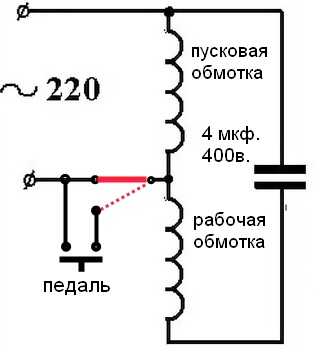

Мотор станка — асинхронный двигатель 6 ватт 1400 об./мин. Его обмотки включены инверсно, чтобы увеличить крутящий момент на валу. Пусковая обмотка включается в сеть, а рабочая подключена через конденсатор. Такое включение вполне допустимо, так как при сверлении двигатель работает недолго и не греется.

На стойке станка укреплен небольшой пластмассовый корпус (7) к которому подведены шнур питания и кабель от двигателя. Там же находятся: выключатель, конденсатор и разъем для педали. В нижнем положении выключателя двигатель включен в сеть, а в верхнем подключается педаль пуска.

Работа с педалью очень удобна. При сверлении обе руки заняты. Одна — удерживает деталь, а вторая управляет подачей сверла.

При вращающемся сверле трудно прицелиться в накерненную точку.

Посмотрите на фото. Где кернение, а где сверление! С педалью таких ошибок нет. Сверло опускается точно в накерненое место сверления, а затем педалью включается двигатель. Кроме того, педалью можно быстро выключить двигатель в аварийной ситуации, например при заедании сверла в детали.

Изготавление патрона станка

В хорошем станке сверло не должно бить, а сделать это очень трудно.

Патрон на вал двигателя просто так не установишь. Необходим переходник с конического отверстия патрона на цилиндрический вал мотора. Изготовить конический переходник с нужной точностью на обычном токарном станке практически невозможно, поэтому было найдено другое решение проблемы.

Прежде всего, нужно изготовить упрощенный переходник.

На чертеже показан переходник к патрону В10 с укороченным конусом Морзе, в котором не нужна коническая поверхность. Сделав такой переходник, обязательно проверьте его сопряжение с валом мотора.

Затем нужно изготовить или подобрать стержень, диаметр которого точно соответствует валу мотора. Проверьте сопряжение  стержня с изготовленным переходником. При изготовлении станка таким стержнем служила патимиллиметровая фреза.

Теперь нужно просверлить дно патрона сверлом несколько большего диаметра, чем стержень.

Слегка, тонким слоем машинного масла, протрем стержень, чтобы он не склеился с переходником. Через просверленное в патроне отверстие вставляем стержень в патрон и зажимаем его как сверло.

Обмазываем переходник густым эпоксидным клеем (например, Поксиполом, который продается в любом хозяйственном магазине) и по стержню вдвигаем его в патрон.

Переходник надо вставить до упора, но не вбивайте его, чтобы не сдвинуть стержень в кулачках патрона. Провернем раз-другой переходник на стержне, чтобы клей растекся, и оставим сборку сушиться. Через сутки вынимаем стержень и патрон можно одеть на вал двигателя.

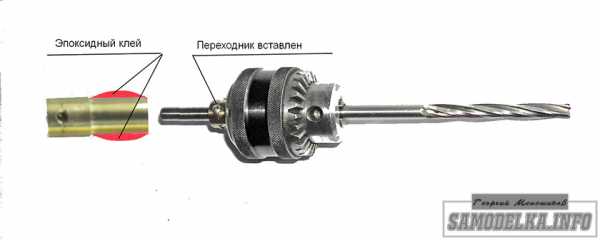

В результате мы получили идеальное осевое совпадение кулачков патрона с осью двигателя. При склеивании ось переходника сцентрована с кулачками патрона технологическим стержнем, а все перекосы и зазоры между конусом патрона и переходником заполнены клеем.

Позже стало понятно, что требования к точности изготовления переходника, кроме допуска на отверстие, можно снять, так как клей компенсирует погрешности изготовления (кстати, не только переходника, но и отверстия в патроне). Именно так и был изготовлен переходник к настольному станку.

Автор статьи “Сверлильный станок своими руками” Георгий Меньшиков

Смотрите так же:

samodelka.info

Настольный сверлильный станок своими руками (самодельный)

Содержание

В современном производстве применение разнообразных станков стало настолько популярно, что сейчас без этого оборудования не обходится ни одна приличная мастерская.

И действительно, мини сверлильный станок с ЧПУ позволяет человеку заниматься выполнением таких работ, которые он самостоятельно завершить если и сможет, то с применением огромных затрат времени.

Это касается обработки металлов, дерева и других плотных материалов, которые довольно сложно использовать без специализированного оборудования. Еще один большой плюс станков в том, что изготовить сверлильный станок своими руками не представляет из себя ничего сложного.

Самодельный сверлильный станок из электрической дрели

При желании человек с базовыми навыками механика сможет собрать самодельный сверлильный станок за пару дней. Именно о сборке самодельных сверлильных станков сейчас и пойдет речь в данной статье.

Особенности и назначение

Сверлильные станки используются в промышленности крайне широко. По сути, именно их изобретение стало настоящим переворотом в мире промышленников, которые желали быстро нарастить темпы производства.

И действительно, наличие станков на производстве – это настоящее благо. Качественный сверлильно-пазовальный агрегат способен выполнять работы с удивительной точностью, при этом снижая требования к изначальным навыкам человека, что использует его в работе.

Объясняется такой феномен очень легко. Давайте представим, что вам необходимо создать металлическую пластину с десятью отверстиями на ней.

Отверстия должны быть разных диаметров. От самых маленьких, до крупных. Пластина при этом имеет толщину в 3-5 мм. То есть для работы по металлу придется использовать достаточно мощное сверло.

Самодельный настольный сверлильный станок

Отметим, что крупные сверла используются крупными инструментами, такие дрели, как правило, достаточно тяжелые. Неподготовленному человеку даже держать в руках их будет сложно. Не говоря уже о выполнении более-менее длительных работ.

Плюс к этому стоит понимать, что от вас будет требоваться филигранная точность, ведь эта деталь является всего лишь частью более крупного механизма.

Один небольшой промах, и вся конструкция может стать полностью непригодной для работы. Особенно это касается станков для сверления печатных плат. При обработке плат точность их разметки определяется десятыми долями миллиметра.

Если дать человеку все необходимое оборудование, то даже с наличием опыта он будет возиться с пластиной не меньше, чем пару часов. При сверлении плат этот показатель затрат времени может удвоиться.

И это в том случае, если вы имеете опыт работы и соответствующие навыки. Если же его нет, то на заготовку одной только пластины может без преувеличения уйти целый день.Если же использовать в работе мини станок, то время работы сокращается в несколько раз. На нем уже зафиксирован весь необходимый инструмент. Сверло стабилизировано и четко направлено.

Сверлильные станок для печатных плат сделанный своими руками

Все что от вас требуется – это правильно установить пластину на координатный стол, запустить двигатель и просверлить отверстие. Затем сменить положение детали и продолжать работу по той же технологии. Как вы сами видите, продуктивность производства выходит на качественно новый уровень.
к меню ↑

Составляющие станка

Теперь обратимся непосредственно к составляющим станка. Ведь если вас интересует вопрос, как делают сверлильные станки или как сделать сверлильный станок своими руками, то в первую очередь вам надо разобраться с деталями, что будут применяться при его сборке.

К счастью, мини настольный сверлильный аппарат сделанный своими руками состоит из нескольких основных деталей. Устройство сверлильного станка определяет качество работы самого устройства, однако здесь все зависит от многих факторов.

Итак, сверлильные станки состоят из:

  • станины или основания;
  • закрепляющей рейки или рамы;
  • механизма регулирования положения устройства;
  • крепления для рабочего механизма;
  • двигателя или механизма, что выполняет непосредственно сверление;
  • переходников, цанг и других подобных материалов;
  • всевозможных ручек, стабилизирующих ножек и других дополнительных деталей, что используются для улучшения конструкции устройства.

Стоит заметить, что практически не имеет значения, рассматриваете ли вы настольный сверлильный станок для обработки печатных мини плат или стандартный стационарный образец.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

Вы, конечно же, будете использовать разные детали для сборки самодельного сверлильного станка, однако общая схема и устройство сверлильного станка останется все той же. Разница будет только в конкретных деталях и их габаритах.

Схема составных частей самодельного сверлильного станка

Например, самодельный настольный агрегат для сверления мини плат под электронику будет монтироваться на мелкую станину. В большинстве случаев вам не понадобится даже тумба. Достаточно будет взять крупную тяжелую рейку, которая по своему весу будет составлять минимум половину конструкции устройства для сверления плат.

Также при разработке мини плат вам понадобиться куда более простой и мелкий двигатель, так как сверление мини плат предусматривает необходимость более ювелирной работы, где мощность не является приоритетом.
к меню ↑

Подбор деталей для сборки

В первую очередь всегда обращают внимание на станину или основание. Основание для внушительного станка должно быть очень прочным и устойчивым. Необходимо для таких целей использовать стол с хорошими опорами, специальные подставки, можно крепление от фотоувеличителя и т.д. Подойдет даже тумба нужных размеров и габаритов, но тут уже решать вам.

Если же мы рассматриваем настольный образец, то координатный стол тут будет выступать первым основанием, на которое уже устанавливают сам настольный сверлильный станок. В таком случае станину можно будет сделать из металлической пластины или чего-то подобного.

Что интересно, некоторые умельцы умудряются собрать стол или станину для станка даже из древних частей фотоувеличителя. То есть на изготовление можно применять самые разнообразные детали.

Еще один пример сновных элементов конструкции самодельного станка

Главное, чтобы стол или станина, на которую крепят устройство, была крайне устойчивой и не давала вибраций во время работы.

Раму для крепления можно сделать своими руками. Точно так же обходятся и с креплением для рабочего механизма. Здесь можно использовать металлический уголок с просверленными отверстиями или что-то подобное.

Уголок крепят на стол шурупами или приваривают к станине. Там же устанавливают подъемный механизм. Его делают из старого домкрата, амортизирующей трубы, раздвижных реек и других подобных механизмов.

Движок для работы потребуется достаточно мощный, поэтому вам придется перебрать несколько вариантов. Причем стол и основание станка должны без проблем выдерживать его вес и гасить вибрации во время работы.

Неплохой на изготовление подойдет асинхронный движок от стиральной машинки или чего-то подобного. Можно воспользоваться и движком от дрели или самой дрелью.
к меню ↑

Схема создания станка

Если рассматривать только простейшие модели оборудования, которые можно быстро собрать своими руками. То лучше всего для этих целей подходит стандартная схема сборки сверлильного оборудования.

Однако отметим сразу, что есть две основные технология его сборки. Первая – более простая, заключается в использовании готовой дрели, которую просто прикручивают к креплениям.

Пример горизонтального самодельного сверлильного станки из мотора от стиральной машины

Вторая же – это довольно сложный вариант, и он заключается в сборке станка из отдельного двигателя, цанг, направляющих и т.д.

Этапы работы:

  1. Собираем стол и основание под мини станок, занимаемся креплением станины.
  2. Монтируем основную стабилизирующую раму.
  3. Подключаем крепление для движка.
  4. Занимаемся обустройством подъемного механизма.
  5. При необходимости устанавливаем пружины и амортизаторы.
  6. Монтируем рабочий элемент станка.
  7. Подключаем все контакты, устанавливаем сверло.

При сборке станка из готовой дрели работать вам будет проще. Все что от вас требуется – это создание крепкой рамы с возможностью подъема и опускания сверлильного механизма, к которой затем подключат дрель.

Возиться с блоками питания и сборкой движка здесь нет нужды. Нужно просто хорошенько зафиксировать инструмент и подключить его к электричеству.

Сборка движка уже предусматривает монтаж блока питания, преобразователя и, если двигатель имеет непрямую передачу усилий, механизмов, что занимаются их передачей.

Поэтому для подготовки второго варианта придется потратить больше времени, сил и энергии. Да и определенные инженерные навыки тоже не будут лишними.
к меню ↑

Самодельный сверлильный станок из обычной дрели (видео)

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Сверлильные

ostanke.ru

Сверлильный станок своими руками для домашней мастерской: чертежи, видео

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому сверлильный станок своими руками это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Основное предназначение

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Видео:

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

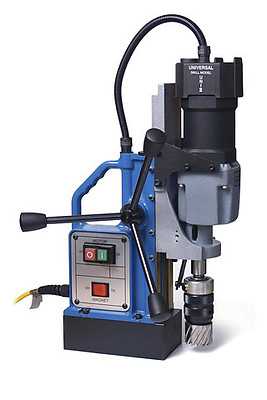

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.



Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Видео:

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

Видео:

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Далее необходимо при помощи рукоятки подачи опустить сверло и проверить, чтобы тиски с заготовкой совпали со сверлом в необходимом месте.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Видео:

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Видео:

rezhemmetall.ru

Мини сверлильный настольный станок своими руками

В радиолюбительской практике часто приходится изготавливать печатные платы, в которых необходимо сверлить много отверстий диаметром 0,5-3,0 мм, которые ручной, дрелью или на большом сверлильном станке просверлить невозможно.

Поэтому для сверления печатных плат многие радиолюбители изготавливают самодельные настольные или ручные мини сверлильные станки. Предлагаю Вашему вниманию разработанную и сделанную своими руками конструкцию настольного сверлильного станка, изготовленную из подручных деталей.

Конструкция

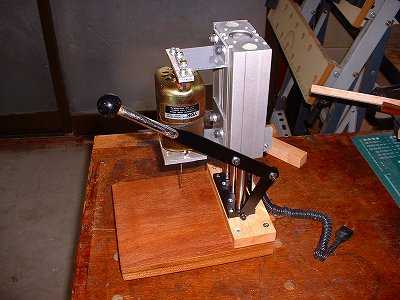

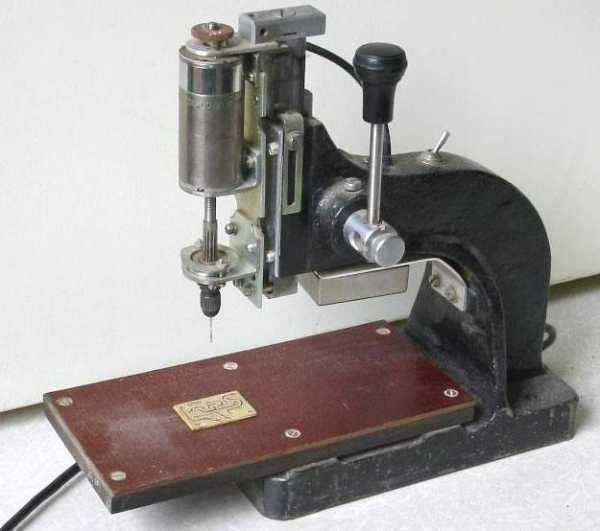

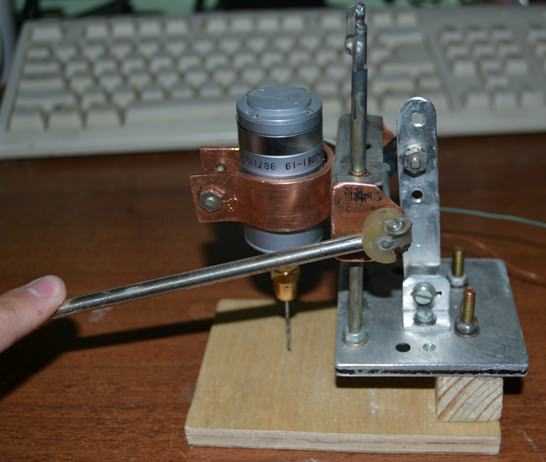

Основой станины мини сверлильного станка послужила стойка для проведения линейных измерений цифровым индикатором с небольшой доработкой. Был демонтирован предметный столик с регулировочными винтами и удалена часть подвижной штанги крепления стрелочного индикатора на длину прорези.

В основании стойки просверлено два отверстия для крепления столика и в них нарезана резьба М4. В самой штанге по центру симметрии с отступом от края отреза на 15 мм просверлено отверстие диаметром 10 мм под направляющий болт.

После подготовки основания можно приступать к изготовлению деталей. Столик сделан с дюралюминия и имеет размеры 100×120 мм толщиной 15 мм. Его можно сделать практически из любого материала, алюминия, железа, стеклотекстолита, ДСП, твердой породы дерева. Размер столика выбрать по своему усмотрению. Крепится столик к основанию мини сверлильного станка двумя винтами М4 с потайными головками.

Следующая деталь мини сверлильного станка это подвижная пластина, в которой закреплен двигатель. Пластина сделана из дюралюминия размером 50 мм на 130 мм, толщиной 15 мм. Толщина не критична, может быть от 5 мм и толще. Узкие торцы пластины для эстетики закруглены радиусом 25 мм. На расстоянии 80 мм в пластине сделаны два больших отверстия. Одно для скольжения по стойке во время сверления диаметром 30мм, а второе для закрепления двигателя диаметром 36 мм. Между большими отверстиями по линии, проходящей по их центрам, просверлено еще одно отверстие, в котором нарезана резьба М10. Центр этого резьбового отверстия, когда пластина надета на стойку, должен совпадать с отверстием, высверленным в штанге.

Закрепить двигатель в пластине можно было, просто зажав его с двух сторон винтами, в высверленные резьбовые отверстия, но мне захотелось сделать лучше. В пластине сделал прорезь и закрепляется двигатель обжатием пластиной с помощью винта М5. Благодаря такому решению двигатель легко извлекается из пластины и сверлильный мини станок превращается в миниатюрную ручную дрель, что иногда бывает необходимо. Если потребность в мини ручной дрели бывает частой, то можно установить винт с барашком.

Следующая деталь, это ручка-рычаг, благодаря которой обеспечивается ход сверла во время сверления, который составляет около 7 мм. Ручка-рычаг представляет собой пластину из дюралюминия толщиной 5 мм и габаритным размером 50×120 мм. В ней сделано одно овальное большое отверстие, размером, обеспечивающим проход двигателя мини сверлильного станка без касаний и возможности смотреть в точку входа сверла в деталь при сверлении для прицеливания.

Еще потребуется болт длиной 60 мм с резьбой на конце длиной, равной толщине пластины мини сверлильного станка, конус Морзе а1 для насадки патрона на вал двигателя и пружина достаточной жесткости, для возврата пластины с двигателем в исходное состояние.

Сборка

Осталось собрать детали вместе и мини сверлильный станок будет готов к работе. Болт продевается сначала через отверстие 10 мм ручки-рычага, далее вставляется в штангу. Одевается пружина и болт закручивается в подвижную пластину. Места трений деталей мини сверлильного станка желательно перед сборкой покрыть тонким слоем любой густой смазкой, в крайнем случае, можно обойтись и обыкновенным машинным маслом.

Собранный узел устанавливается на цилиндрическую стойку сверлильного мини станка, и штанга фиксируется штатным зажимом. Осталось установить двигатель, отрегулировать высоту и можно приступать к сверлению. Достаточно с небольшим усилием нажать на рычаг-ручку и сверло пойдет вниз.

Если усилия пружины будет недостаточно для поднятия подвижной части мини станка вверх, то нужно ее немного растянуть или заменить более жесткой.

Детали

Электродвигатель я использовал ДПМ-35Н1 на напряжение питания постоянного тока 27 В. Для электропитания двигателя сделал простейший блок питания, представляющий собой понижающий трансформатор, диодный мост и электролитический конденсатор. Можно использовать практически любой электродвигатель постоянного или переменного тока, но желательно с ротором, установленным на подшипниках качения (шариковыми). Чем частота оборотов вала двигателя будет выше, тем качественнее будут получаться отверстия и быстрее идти работа.

Работа

Если интересно, посмотрите короткий видео ролик, демонстрирующий мини сверлильный станок в работе.

Всего просмотров: 18461

О сверлах для сверления печатных плат

Как правило, настольные мини сверлильные станки применяются для сверления печатных плат для радио конструкций. Основой для печатных плат служит фольгированный стеклотекстолит, который из-за наличия в материале стекла очень быстро тупит режущие кромки сверла. После сотни просверленных отверстий в стеклотекстолите сверло приходит в негодность. Заправить сверло диаметром 0,7 мм качественно в домашних условиях практически невозможно. Есть твердосплавные сверла, специально предназначенные для сверления стеклотекстолита. Они выпускаются разных диаметром от 0,5 мм до 2,0 мм и все имеют хвостовик диаметром 2 мм.

Одним твердосплавным сверлом без заправки режущих кромок можно просверлить десятки тысяч отверстий. Один недостаток у такого сверла, оно очень хрупкое и легко ломается, если приложить боковое усилие. Если твердосплавное сверло зажать в ручной дрели, то при первом же касании к поверхности детали сверло сломается. В мини сверлильном станке я одним сверлом уже сверлю много лет, и оно до сих пор сверлит, как новое.

ydoma.info

Сверлильный станок своими руками

Для мастеровитого человека нет ничего невозможного. И при желании талантливый энтузиаст в состоянии смастерить что угодно. Сегодня мы расскажем о том, как собрать сверлильный станок своими руками, поскольку эта тема более чем актуальна.

Покупка заводской модели, даже если речь идет о б/у технике, требует немалых затрат семейного бюджета. Мы же расскажем, как собрать сверлильный станок по металлу из подручных средств с минимальными инвестициями.

На сегодняшний день есть 2 проверенные конструкции, которые легко собрать в «гаражных» условиях.

Это – станок на базе электродрели и агрегат на основе обычного асинхронного мотора от бытового прибора. Рассмотрим каждый из вариантов поочередно.

Самодельный станок на базе электрической дрели

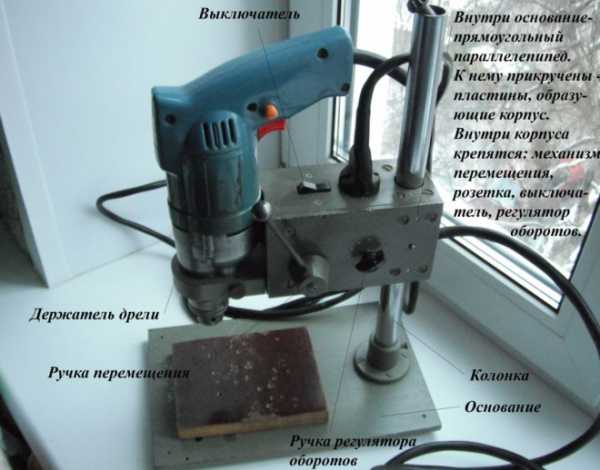

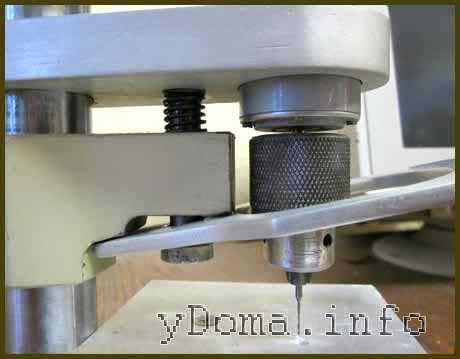

За основу нашего будущего станка мы возьмем обыкновенную электрическую дрель.

Данный инструмент отличается малым весом. Это говорит о том, что в качестве стойки нам не обязательно использовать конструкции из прочных металлов. Обыкновенные деревянные доски или даже ДСП вполне подойдут для наших целей.

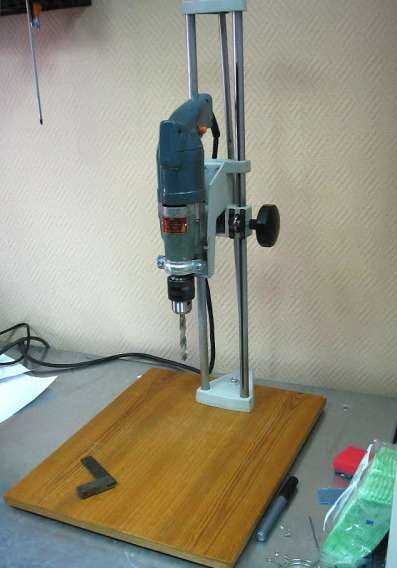

Самодельный сверлильный станок по металлу на основе дрели состоит и четырех основных узлов, таких как станина, вертикальная стойка, электрическая дрель и подающий механизм. Выбор основания станка (станины) – очень ответственный момент, поскольку от прочности и массивности данной конструкции будет зависеть интенсивность вибраций во время работы.

Это очень важно, поскольку массивная станина позволит улучшить качество обработки заготовки.

Что можно приспособить в качестве основания для станка? Если у вас дома найдется советский фотоувеличитель, который использовался для проявки фотоснимков, — вам повезло.

После некоторых манипуляций его легко превратить в полноценную основу для самодельного сверлильного станка. Если же фотоувеличитель найти не удалось даже на рынке б/у техники – можно заменить этот элемент обыкновенной конструкцией из 20-миллиметровой мебельной плиты. Она обеспечит достаточную жесткость для точной работы.

В процессе фиксации станины на стойке очень важно, чтобы между ними сохранялся идеально прямой угол.

Это позволит увеличить точность сверления.

На стойке необходимо зафиксировать две направляющие, которые можно сделать из обыкновенных металлических полос. По направляющим будет перемешаться колодка с зафиксированной на ней посредством хомутов дрелью. Для дополнительной виброизоляции инструмента есть смысл положить между электродрелью и колодкой прокладку из резины.

Вертикальное перемещение колодки должно осуществляться с помощью рычага.

Чтобы не испытывать дискомфорта во время сверления, есть смысл укомплектовать механизм подачи пружиной, способной возвращать инструмент в исходное положение.

Пружина должна быть зафиксирована с одной стороны на колодке, а с другой – на закрепленном брусе.

Если вы не планируете использовать электрическую дрель автономно – можно позаботиться об эргономике вашего самодельного сверлильного станка по металлу. Для этого разберите переключатель дрели и установите кнопку запуска в удобном для вас месте.

Вот, собственно, и все.

Если вы будете следовать вышеприведенному алгоритму, сборка сверлильного станка своими руками не станет для вас проблемой.

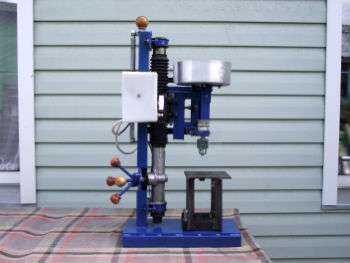

Самодельный станок на базе асинхронного мотора

Если хорошенько поискать – в домашнем хозяйстве вы, скорее всего, найдете самые разные электрические двигатели от бытовых приборов. Лучший выбор для сверлильного станка по металлу – асинхронный мотор, который используется в барабанных стиральных машинах.

Будьте готовы к тому, что сборка такого станка будет несколько сложнее.

В первую очередь вам понадобиться более массивная стойка, которая будет поглощать значительные вибрации от мотора стиральной машины. Чтобы свести их до минимума, нужно установить мотор поближе к стойке и предусмотреть надежную станину.

Но учтите, что близкое расположение мотора относительно стойки усложняет конструкцию, поскольку нужно будет монтировать шкив с передачей. Собирая такой агрегат, подгоняйте все детали и узлы максимально точно.

От этого напрямую будут зависеть рабочие характеристики станка.

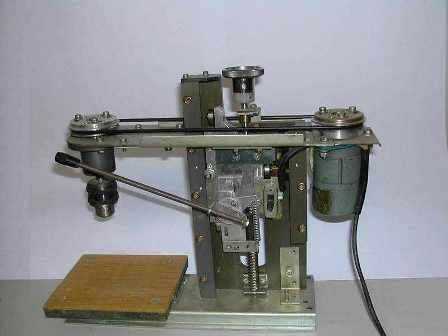

Для сборки шкивы нам понадобится шестерня, шестигранник, металлическое кольцо для зажима, 2 подшипника и 2 обрезка трубы, одна из которых – с внутренней резьбой. Подвижная конструкция изготавливается из шестигранника, трубки, кольца, подшипников и трубки с резьбой, где будет зафиксирован патрон.

Шестигранник выступает в роли передаточного элемента, на который надевается шкив.

Чтобы быть уверенным в надежности соединения с шестигранником, есть смысл проделать надпилы на торцах трубки, на которую надевается кольцо и подшипники.

Проследите за тем, чтобы все детали нашей конструкции были зафиксированы максимально надежно, чтобы избежать разрушения под воздействием вибраций.

Теперь приступаем к созданию регулировочной системы нашего агрегата.

Настольный сверлильный станок своими руками: схемы и чертежи

Для этого используем трубу с надпилами и шестерню, зубья которой должны легко проникать в сделанные нами надпилы. Чтобы сделать их максимально точными, предварительно нанесите на трубу пластилин и проведите по нему шестерней. Учтите, что труба-лесенка должна иметь высоту, соответствующую высоте подъема патрона. Ось с шестигранником необходимо впрессовать в трубу с предварительно сделанными прорезями.

Как вы поняли, вышеописанная конструкция непроста в изготовлении, и далеко не каждый мастер в состоянии довести такой «проект» до конца.

Если вы не уверены в том, что у вас хватит навыков собрать такой сверлильный станок, — отдайте предпочтение первой конструкции на основе электродрели.

Выводы

Мы привели два самых удачных примера изготовления сверлильных станков своими руками.

Так как представленная информация носит общий характер, мы рекомендуем более подробно ознакомиться с чертежами подобного оборудования, чтобы избежать неточностей и разного рода ошибок во время изготовления агрегата.

Практика показывает, что опытный мастер без труда справиться с амбициозной задачей, такой как создание сверлильного станка по металлу своими собственными силами.

Остается лишь пожелать вам удачи.

Типы сверлильных станков и их назначение

Категория:

Сверление металла

Типы сверлильных станков и их назначение

Далее: Кинематическая схема вертикально-сверлильного станка

Под сверлением понимают метод формообразования внутренних цилиндрических поверхностей в сплошном материале заготовки с помощью сверла.

Сверление является единственным технологическим методом резания, который позволяет получать отверстия в сплошном слое материала заготовки. На сверлильных станках также обрабатывают уже имеющиеся в заготовках отверстия в целях получения заданной формы, размера и шероховатости таких отверстий.

Обработку на сверлильных станках ведут многолезвийным режущим инструментом, что обеспечивает высокую производительность.

Сверлильные станки подразделяют на следующие типы: вертикально-сверлильные; радиально-сверлильные; для глубокого сверления; центровальные и многошпиндельные.

В инструментальных цехах машиностроительных предприятий наибольшее распространение имеют вертикально- и радиально-сверлильные станки, являющиеся универсальными.

Одной из важнейших технических характеристик сверлильного станка является наибольший условный диаметр сверления, равный максимальному диаметру отверстия, которое можно просверлить на этом станке, используя стандартное спиральное сверло, в сплошной заготовке из стали с пределом прочности ов = = 500-600 МПа.

Для вертикально-сверлильных станков, имеющих колонну, этот диаметр равен 18—75 мм, а для настольных сверлильных станков — до 12 мм.

На рис.

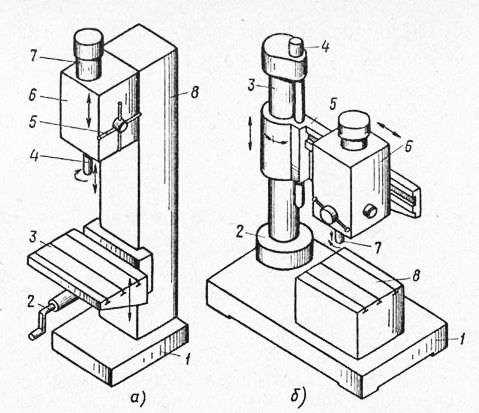

1, а показан вертикально-сверлильный станок агрегатной компоновки. На его фундаментной плите установлена полая колонна.

По ее вертикальным направляющим вручную (маховичком 2) перемещают стол, на котором устанавливают заготовку. Шпиндель смонтирован в сверлильной головке ему сообщается вращательное и вертикальное прямолинейное поступательное движения. Последнее осуществляется вручную (маховиком 5) или автоматически.

В шпинделе устанавливают режущий инструмент. В сверлильной, головке размещены механизмы привода вращательного и поступательного движения шпинделя, электродвигатель и механизмы управления станком. Сверлильная головка может перемещаться вручную по вертикальным направляющим колонны. Требуемое взаимное положение сверлильной головки и стола устанавливают (с учетом габарита заготовки) перед началом обработки, после чего это положение фиксируют.

Внутри колонны располагается противовес, уравновешивающий сверлильную головку.

Рис.

Сверлильный станок из дрели своими руками

1. Общий вид вертикально-сверлильного (а) и радиально-сверлильного (б) станков

Для того чтобы начать обработку каждого последующего отверстия, заготовку переустанавливают на столе так, чтобы ось инструмента совпадала с осью обрабатываемого отверстия. Поэтому обработка на вертикально-сверлильных станках крупногабаритных тяжелых заготовок с большим числом отверстий связана со значительными затратами труда и времени.

Во избежание указанных затрат для обработки тяжелых и сложных заготовок целесообразно использовать радиально-сверлильные станки (условный диаметр сверления до 100 мм), обеспечивающие точное и быстрое перемещение инструмента относительно неподвижной заготовки и установку его в требуемое место.

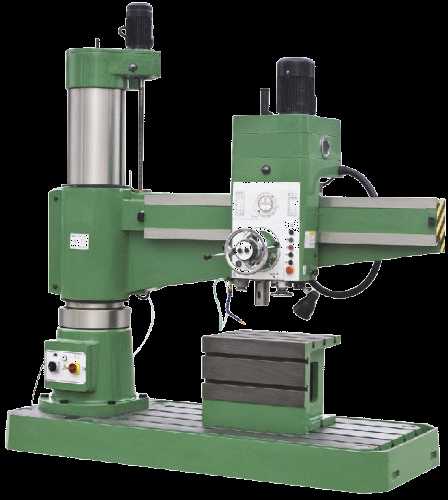

Радиально-сверлильный станок состоит из фундаментной плиты, на которой установлена тумба с неподвижной колонной. На нее надета гильза, которая может поворачиваться относительно колонны на 360°.

По гильзе, как по направляющей, перемещается (с помощью специального привода) в вертикальном направлении рукав, по горизонтальным направляющим которого движется сверлильная головка.

Внутри головки смонтированы коробки скоростей и подач и узел шпинделя, а на передней панели головки расположены органы управления станком. Шпиндель может вращаться вокруг своей оси и перемещаться в вертикальном направлении. Заготовку устанавливают на столе 8 или непосредственно на фундаментной плите.

Перед началом обработки гильзу, рукав и сверлильную головку перемещают так, чтобы установить инструмент в требуемое положение относительно заготовки.

В этом положении указанные узлы фиксируют с помощью соответствующих механизмов, расположенных в нижней части гильзы, над тумбой и в сверлильной головке. Затем включают вращение шпинделя, его вертикальную подачу и производят обработку.

Читать далее:

Кинематическая схема вертикально-сверлильного станка

Статьи по теме:

Реклама:

Главная → Справочник → Статьи → Блог → Форум

Как собирать самодельные сверлильные станки?

В современном производстве применение разнообразных станков стало настолько популярно, что сейчас без этого оборудования не обходится ни одна приличная мастерская.

И действительно, станок позволяет человеку заниматься выполнением таких работ, которые он самостоятельно завершить если и сможет, то с применением огромных затрат времени.

Это касается обработки металлов, дерева и других плотных материалов, которые довольно сложно использовать без специализированного оборудования.

Еще один большой плюс станков в том, что их изготовление не представляет из себя ничего сложного.

Самодельный сверлильный станок из готовой дрели

При желании человек с базовыми навыками механика сможет собрать самодельный сверлильный станок за пару дней.

Именно о сборке самодельных сверлильных станков сейчас и пойдет речь в данной статье.

Особенности и назначение

Станки используются в промышленности крайне широко.

По сути, именно их изобретение стало настоящим переворотом в мире промышленников, которые желали быстро нарастить темпы производства.

И действительно, наличие станков на производстве – это настоящее благо. Качественный сверлильно-пазовальный агрегат способен выполнять работы с удивительной точностью, при этом снижая требования к изначальным навыкам человека, что использует его в работе.

Объясняется такой феномен очень легко.

Давайте представим, что вам необходимо создать металлическую пластину с десятью отверстиями на ней.

Отверстия должны быть разных диаметров. От самых маленьких, до крупных. Пластина при этом имеет толщину в 3-5 мм. То есть для работы по металлу придется использовать достаточно мощное сверло.

Отметим, что крупные сверла используются крупными инструментами, такие дрели, как правило, достаточно тяжелые.

Неподготовленному человеку даже держать в руках их будет сложно. Не говоря уже о выполнении более-менее длительных работ.

Плюс к этому стоит понимать, что от вас будет требоваться филигранная точность, ведь эта деталь является всего лишь частью более крупного механизма.

Один небольшой промах, и вся конструкция может стать полностью непригодной для работы. Особенно это касается станков для сверления печатных плат.

При обработке плат точность их разметки определяется десятыми долями миллиметра.

Если дать человеку все необходимое оборудование, то даже с наличием опыта он будет возиться с пластиной не меньше, чем пару часов.

При сверлении плат этот показатель затрат времени может удвоиться.

И это в том случае, если вы имеете опыт работы и соответствующие навыки.

Если же его нет, то на заготовку одной только пластины может без преувеличения уйти целый день.

Самодельный станок высокого качества сборки

Если же использовать в работе станок, то время работы сокращается в несколько раз. На нем уже зафиксирован весь необходимый инструмент.

Сверло стабилизировано и четко направлено.

Все что от вас требуется – это правильно установить пластину на координатный стол, запустить двигатель и просверлить отверстие. Затем сменить положение детали и продолжать работу по той же технологии. Как вы сами видите, продуктивность производства выходит на качественно новый уровень.

Составляющие станка

Теперь обратимся непосредственно к составляющим станка. Ведь если вас интересует вопрос, как сделать сверлильный станок, то в первую очередь вам надо разобраться с деталями, что будут применяться при его сборке.

К счастью, самодельный сверлильный станок состоит из нескольких основных деталей.

Их качество определяет качество работы самого устройства, однако здесь все зависит от многих факторов.

Итак, сверлильный станок состоит из:

  • Станины или основания;
  • Закрепляющей рейки или рамы;
  • Механизма регулирования положения устройства;
  • Крепления для рабочего механизма;
  • Двигателя или механизма, что выполняет непосредственно сверление;
  • Переходников, цанг и других подобных материалов;
  • Всевозможных ручек, стабилизирующих ножек и других дополнительных деталей, что используются для улучшения конструкции устройства.

Стоит заметить, что практически не имеет значения, рассматриваете ли вы станок для обработки печатных плат или стандартный стационарный образец.

Вы, конечно же, будете использовать разные детали для сборки самодельного сверлильного станка, однако общая схема останется все той же.

Разница будет только в конкретных деталях и их габаритах.

Использование старого стола в качестве станины станка

Например, самодельный настольный агрегат для сверления плат под электронику будет монтироваться на мелкую станину. В большинстве случаев вам не понадобится даже тумба. Достаточно будет взять крупную тяжелую рейку, которая по своему весу будет составлять минимум половину конструкции устройства.

Также при разработке плат вам понадобиться куда более простой и мелкий двигатель, так как сверление плат предусматривает необходимость более ювелирной работы, где мощность не является приоритетом.

Подбор деталей для сборки

В первую очередь всегда обращают внимание на станину или основание.

Основание для внушительного станка должно быть очень прочным и устойчивым. Необходимо для таких целей использовать стол с хорошими опорами, специальные подставки и т.д. Подойдет даже тумба нужных размеров и габаритов, но тут уже решать вам.

Если же мы рассматриваем настольный образец, то стол тут будет выступать первым основанием, на которое уже устанавливают сам станок.

Сверлильные станки из дрели своими руками (чертежи, видео)

В таком случае станину можно будет сделать из металлической пластины или чего-то подобного.

Что интересно, некоторые умельцы умудряются собрать стол или станину для станка даже из древних частей фотоувеличителя. То есть в работе можно применять самые разнообразные детали.

Главное, чтобы стол или станина, на которую крепят устройство, была крайне устойчивой и не давала вибраций во время работы.

Раму для крепления можно сделать своими руками.

Точно так же обходятся и с креплением для рабочего механизма. Здесь можно использовать металлический уголок с просверленными отверстиями или что-то подобное.

Уголок крепят на стол шурупами или приваривают к станине. Там же устанавливают подъемный механизм. Его делают из старого домкрата, амортизирующей трубы, раздвижных реек и других подобных механизмов.

Движок для работы потребуется достаточно мощный, поэтому вам придется перебрать несколько вариантов.

Причем стол и основание станка должны без проблем выдерживать его вес и гасить вибрации во время работы.

Настольный сверлильный станок на пружинных амортизаторах

Неплохой подойдет асинхронный движок от стиральной машинки или чего-то подобного.

Можно воспользоваться и движком от дрели или самой дрелью.

Схема создания станка

Если рассматривать только простейшие модели оборудования, которые можно быстро собрать своими руками. То лучше всего для этих целей подходит стандартная схема сборки сверлильного оборудования.

Однако отметим сразу, что есть две основные технология его сборки.

Первая – более простая, заключается в использовании готовой дрели, которую просто прикручивают к креплениям.

Вторая же – это довольно сложный вариант, и он заключается в сборке станка из отдельного двигателя, цанг, направляющих и т.д.

  1. Собираем стол и основание под станок, занимаемся креплением станины.
  2. Монтируем основную стабилизирующую раму.
  3. Подключаем крепление для движка.
  4. Занимаемся обустройством подъемного механизма.
  5. При необходимости устанавливаем пружины и амортизаторы.
  6. Монтируем рабочий элемент станка.
  7. Подключаем все контакты, устанавливаем сверло.

При сборке станка из готовой дрели работать вам будет проще.

Все что от вас требуется – это создание крепкой рамы с возможностью подъема и опускания сверлильного механизма, к которой затем подключат дрель.

Возиться с блоками питания и сборкой движка здесь нет нужды. Нужно просто хорошенько зафиксировать инструмент и подключить его к электричеству.

Сборка движка уже предусматривает монтаж блока питания, преобразователя и, если двигатель имеет непрямую передачу усилий, механизмов, что занимаются их передачей.

Поэтому для подготовки второго варианта придется потратить больше времени, сил и энергии.

Да и определенные инженерные навыки тоже не будут лишними.

Самодельный сверлильный станок из обычной дрели (видео)

No related posts.

Рекомендуем ознакомится: http://ostanke.ru

ИНТЕРЕСНЫЕ НАСАДКИ ДЛЯ БОЛГАРКИ СВОИМИ РУКАМИ! https://www.youtube.com/watch?v=gHjRkHeee1E СВОИМИ РУКАМИ КРУТЫЕ СТАНКИ И ИНСТРУМЕНТЫ!!!

https://www.youtube.com/watch?v=ijTpjPrAChY&t=1s Хочу показать КРУТЫЕ НАСАДКИ НА ДРЕЛЬ И ШУРУПОВЁРТ, которые каждый может сделать СВОИМИ РУКАМИ! Посмотрим на КРЕАТИВНЫЕ ИДЕИ и которые облегчат и без того не легкое СТОЛЯРНОЕ ДЕЛО!

Самодельный сверлильный станок своими руками

Сделай и себе это незаменимое приспособление. Делайте заказы с дополнительной скидкой через сервис EPN Cashback — http://ali.pub/1fqa0x — Шлифовальный барабан http://ali.pub/2gu3oa Шлифовальный набор для дрели http://ali.pub/2gu3rl Держатель для дрели http://ali.pub/27llu4 Держатель для дрели 2 http://ali.pub/27llwg Насадка для дисковых пилок и шлифовки http://ali.pub/28iaec Сверло для круглых отверстий http://ali.pub/28iaua Ограничитель глубины http://ali.pub/27ll3a Ударная дрель http://ali.pub/2gu45s Шуруповерт http://ali.pub/279xgb Болгарка http://ali.pub/279xig Ссылка на оригинальные товары: Шлифовальный барабан, AVTO CLASS https://www.youtube.com/watch?v=StBxn5KBOWE Еще одна стойка, TEXas TV https://www.youtube.com/watch?v=IOfAFoHwuFU Дробилка пенопласта, APP LOGGER https://www.youtube.com/watch?v=xbIHNPnW_Qg ——————————————————————————————————- Друзья!

Если Вы наш подписчик и занимаетесь интересным делом или проектом и хотите об этом рассказать, пишите нам [email protected] канал ДаБРО 🙂 ——————————————————————————————————- Приветствуем Вас на канале ДаБРО. Мы рассказываем о замечательных самоделках а также делаем обзоры, на разнообразные полезные и не очень товары :), найденные на разных сайтах, таких как AliExpress, GearBest, и многих других. Подписывайтесь на наш канал, не пропускайте новые видео, ставьте лайки видео, которые Вам понравились, и пишите в комментариях Ваши идеи для обзоров!

Всем приятного просмотра и как можно больше дабра! ——————————————————————————————————— Подписаться на наш канал: https://www.youtube.com/c/dabro?sub_confirmation=1 Велотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTvEmKa-q-dt7B53RdsdVzba Инструменты из Китая https://www.youtube.com/playlist?list=PLlaukfdkKvTvCVJxFloUQ1DwILciB-V81 Крутые идеи самоделок из обычных подручных материалов https://www.youtube.com/playlist?list=PLlaukfdkKvTs5ahYclIGAsl7n6DtEWA0a Автотовары https://www.youtube.com/playlist?list=PLlaukfdkKvTtCQ1YYdDX-5oyVGOsr8YZu Товары для дома и дачи https://www.youtube.com/playlist?list=PLlaukfdkKvTuv2cgm06I4sTJxyBElCSx5 Товары для активного отдыха и походов https://www.youtube.com/playlist?list=PLlaukfdkKvTsd8tlhnsdihG4k2JC_B9eU

Press CTRL+D to add the page to the bookmarks

Video on this topic

stroitel12.ru

Как сделать самодельный сверлильный станок своими руками

В широком перечне слесарных работ сверловка, пожалуй, является наиболее простой и доступной каждому операцией. Как правило, на производстве, сверлильные работы осуществляются при помощи различных сверлильных станков.

Содержание

В зависимости от выполняемых задач это могут быть и самые обычные одношпиндельные агрегаты, и многофункциональные мультишпиндельные станки с числовым программным управлением.

Самодельные настольные сверлильные станки

Однако не будем отвлекаться на описание всевозможных промышленных сверлильных установок, тем более что домашнего мастера, для кого и предназначена данная статья, едва ли заинтересуют тонкости конструкции универсального вертикального сверлильно-расточного автомата. А вот конструкция простейшего самодельного сверлильного станка, который можно собрать из подручного материала в домашних условиях, заинтересует всякого «рукастого» мастера.

Для выполнения сверлильных работ в домашних условиях, в большинстве случаев, достаточно иметь обычную электродрель.

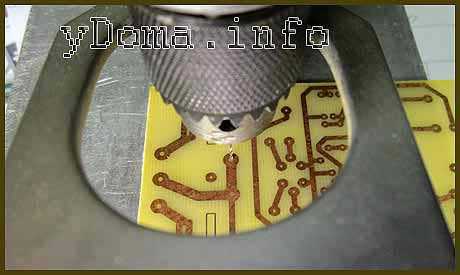

Однако при выполнении работ, требующих большой точности или высверливания множества отверстий малого диаметра, что особо актуально для радиолюбителей при изготовлении печатных плат, потребуется сверлильный станок, так как электродрель не обеспечит ни должной точности, ни качества сверления.

Безусловно, сегодня в любом специализированном магазине продается множество моделей различных станков, в том числе, и сверлильных, предназначенных для использования в условиях домашних мастерских. Однако, стоимость у них немалая, и далеко не каждый может позволить себе подобную покупку, тем более что при наличии определенных навыков и желания простейший сверлильный станок можно изготовить самостоятельно.

Наиболее распространенными типами самодельных сверлильных станков являются:

  • Сверлильные станки на основе электродрели
  • Сверлилные станки на основе асинхронного двигателя от бытовых электроприборов

Рассмотрим в общих чертах технологию изготовления каждого из этих станков.

Сверлильный станок на основе электродрели

Благодаря простоте изготовления сверлильные станки на основе электродрели наиболее часто можно встретить в домашних мастерских.

Вес электродрели небольшой, поэтому для изготовления вертикальной стойки не потребуется каких-либо особо прочных материалов, ее можно сделать даже из досок или древесно-стружечной плиты.

Конструкция сверлильного станка состоит из 4 основных элементов:

  1. Основание (станина)
  2. Вертикальная стойка или брус
  3. Механизм подачи
  4. Электродрель

К выбору основания станка, станине, следует подойти особо серьезно. Чем массивнее она, тем меньше вибрации будет ощущаться при работе. Если в вашем хозяйстве сохранился старый фотоувеличетель для проявки снимков, его можно после небольшой доработки приспособить в качестве основания со стойкой. В случае же, если ничего, что можно бы было приспособить в качестве станины со стойкой у вас не нашлось, этот элемент можно изготовить из мебельной плиты толщиной не менее 20 мм.

При креплении стойки к станине крайне важно получить прямой угол, так как от этого будет зависеть точность и качество сверления. К стойке при помощи шурупов следует закрепить две направляющие, вырезанные из металлических полос, по которым передвигается вверх и вниз колодка, к которой и крепится дрель. Колодку следует изготовить таким образом, чтобы с помощью металлических хомутов можно было плотно зажать дрель.

Для снижения вибрации, между корпусом электродрели и колодкой можно установить резиновую прокладку. Движение по вертикали колодки с дрелью осуществляется при помощи рычага. Для обеспечения удобства работы механизм подачи следует оснастить достаточно мощной пружиной, которая могла бы приводить в исходное положение колодку с дрелью. Один конец пружины будет упираться в колодку, а другой в неподвижный брус, который следует установить на стойке.


В случае если дрель не будет использоваться автономно, для большего удобства можно разобрать ее переключатель и установить кнопку включения-выключения непосредственно на станине.


Сверлильные станки на основе асинхронного двигателя

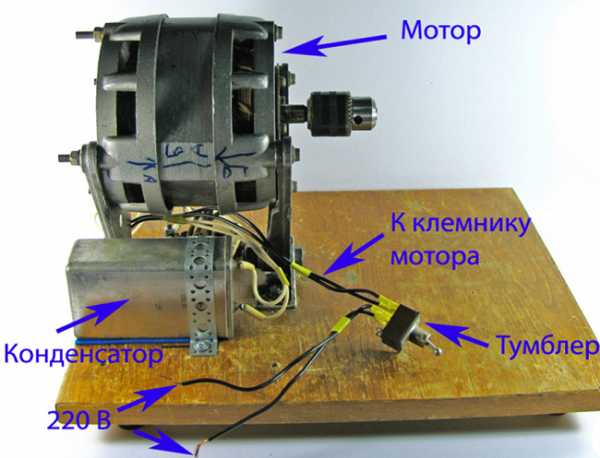

Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.

Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.

Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.


Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.

Для изготовления конструкции шкивы потребуется:

  1. Шестигранник
  2. Стальное зажимное кольцо
  3. Два подшипника
  4. Два обрезка тонкой трубки, одна из которых с внутренней резьбой
  5. Шестерня

Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.

Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.

Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.

Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.

Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.

Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.

gredx.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
