Роторный снегоуборщик своими руками + чертежи

Снегоуборщик больше востребован жителями регионов, где выпадает большое количество осадков. Агрегаты заводского изготовления дорогие, поэтому большинство умельцев делают их сами. Существует большое разнообразие конструкций таких самоделок. Чаще всего встречаются механизмы шнекового типа. Однако не менее популярен и самодельный роторный снегоуборщик, у которого захват снега происходит за счет лопастей вентилятора.

Разновидности роторных снегоуборщиков

Устроен роторный снегоочиститель довольно просто. Агрегат состоит из круглого корпуса – улитки. Сверху расположен рукав для выброса снега. Спереди корпуса приварены направляющие лопатки. Внутри улитки снегоуборщика на высоких оборотах вращается ротор. Он состоит из крыльчатки, насаженной на вал с подшипниками. В действие механизм приводит двигатель. Когда ротор снегоуборщика начинает вращаться, лопасти крыльчатки захватывают снег, перемалывают его внутри улитки, после чего выбрасывают на несколько метров в сторону через рукав.

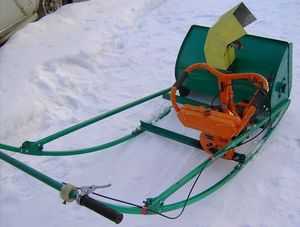

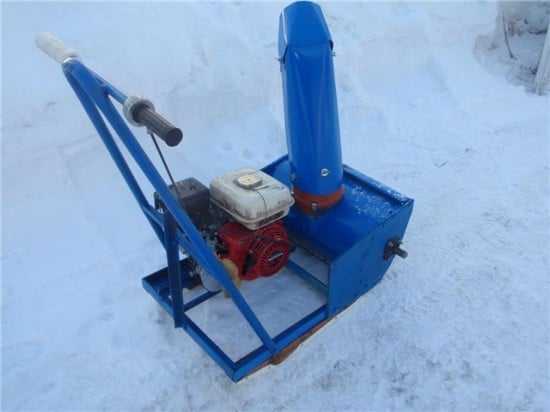

Самодельный роторный снегоотбрасыватель можно сделать двух типов:

  • Со стационарно установленным мотором. В этом случае снегоуборщик работает как полноценная машина.

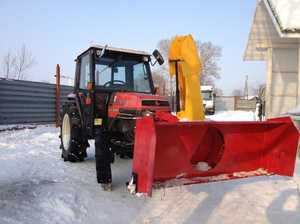

  • Как навеска для другой техники. На такие роторные самоделки двигатель не ставят. Снегоуборщик прицепляют к мотоблоку или на мини-трактор. Привод осуществляют через ременную или цепную передачу.

Различаются роторные снегоуборщики по типу двигателя:

  • Электрические роторные модели работают практически бесшумно. Они проще в обслуживании и не требуют расходных материалов. Неудобством является постоянно волочащийся за снегоуборщиком кабель. Можно отдать предпочтение аккумуляторной модели, но время работы такого агрегата сильно ограничено. Все электрические снегоуборщики маломощные. Их обычно используют на дачах и частных дворах для очистки дорожек от свежевыпавшего рыхлого снега.

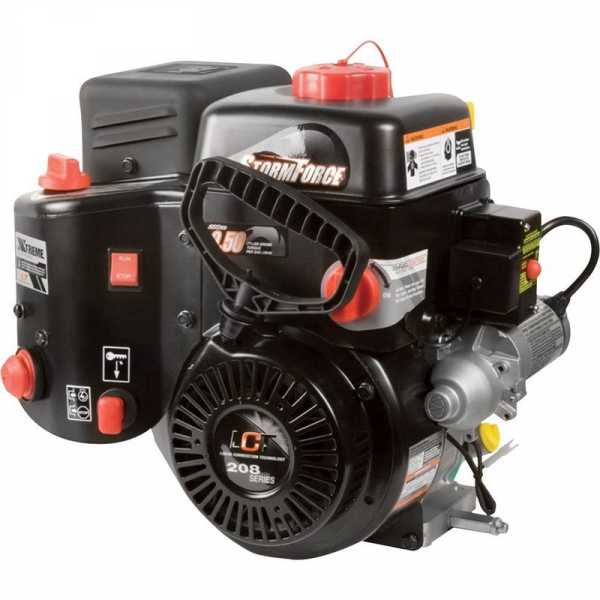

  • Бензиновые роторные модели намного мощнее электрических снегоуборщиков. Их недостаток только в более сложном обслуживании мотора, регулярной заправке ГСМ и наличии выхлопных газов. Однако бензиновый снегоуборщик не привязан к розетке. Мощность мотора позволяет изготавливать роторный механизм больших размеров. Такой роторный агрегат обладает увеличенной шириной захвата, способен справится с толстым снежным покровом и даже сугробами.

По типу передвижения роторные снегоуборщики бывают:

  • Несамоходные агрегаты передвигаются за счет толкания их оператором. Обычно к этой категории принадлежат электрические снегоуборщики, но встречаются и бензиновые маломощные модели. Технику нужно подталкивать слегка. За счет захвата крыльчаткой покрова снегоуборщик сам будет понемногу двигаться вперед.
  • Самоходные машины чаще всего работают от бензинового мотора. Снегоуборщик сам едет на колесах. Оператор только задает ему направление.

Роторную снегоуборочную навеску разумно тоже отнести к самоходной технике, хотя, у нее нет даже стационарного привода. Однако ее толкать руками не надо. Навеска будет двигаться вместе с мотоблоком или мини-трактором.

Чертежи роторных снегоуборщиков

Чтобы правильно собрать снегоуборочную технику, потребуются чертежи. На фото мы предлагаем ознакомиться с устройством простейшего роторного снегоуборщика.

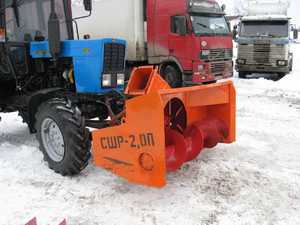

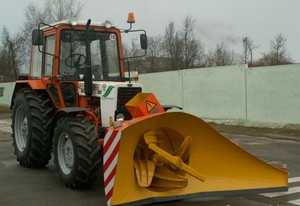

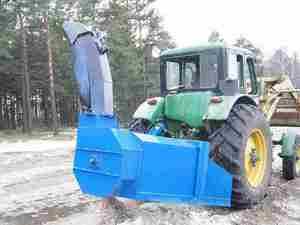

Следующая схема больше подходит для владельцев мини-трактора. Дело в том, что к такой мощной технике роторную навеску цеплять неразумно. Чаще всего для мини-трактора изготавливают комбинированный механизм. Навеска состоит из шнека и ротора. Такой снегоуборщик справится с большими снежными заносами.

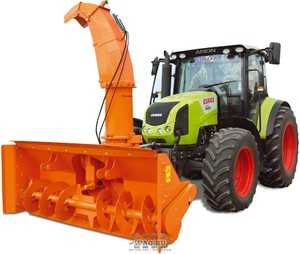

В комбинированном снегоуборщике происходит двухступенчатая переработка снега. Шнек захватывает и перемалывает покров, а ротор смешивает рыхлую массу с воздухом и под сильным напором выбрасывает через рукав.

Принцип работы шнекороторного снегоочистителя представлен на видео:

Важно! Комбинированный снегоочиститель справится с мокрым и слежавшимся снегом, а также заледенелой коркой. Для большей производительности на дисковых ножах шнека делают зубчатую кромку. Она по принципу пилы крошит лед на мелкие частички.

Самостоятельное изготовление роторного снегоуборщика

Процесс изготовления роторного снегоуборщика своими руками условно можно разделить на следующие действия:

  • сборка рамы;
  • изготовление роторного механизма;
  • сваривание кожуха – улитки.

Если снегоочистительная конструкция является не навеской на другую технику, то умельцу предстоит еще одно действие – установка мотора.

Определяя размер роторного снегоочистителя, оптимально остановиться на таких параметрах, чтобы получилась ширина захвата в пределах 48–50 см. Конструкция снегоуборщика получится не громоздкая, но производительная. Таким снегоочистителем быстро можно очистить прилегающую к дому территорию, двор и дорожки в саду.

Сборка рамы роторного снегоуборщика

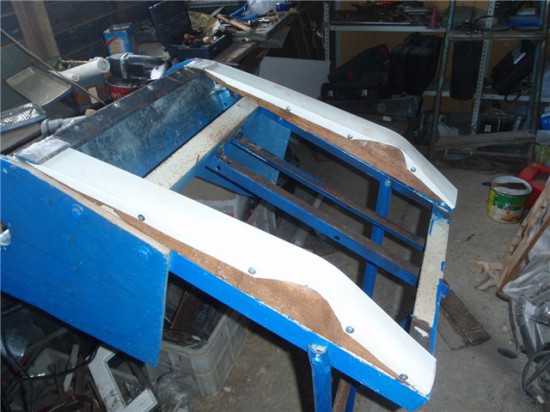

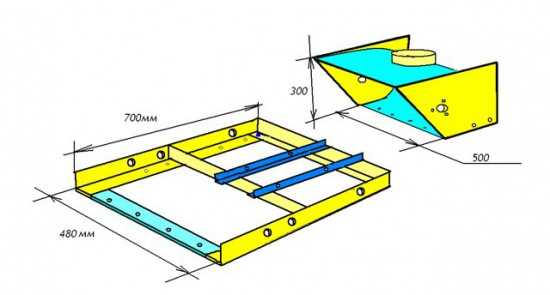

Для снегоочистителя рама служит основанием. На ней закреплены все рабочие органы. В общих чертах рама снегоуборщика представляет собой прямоугольную конструкцию, сваренную из уголков и профиля. Четких указаний по ее изготовлению дать не возможно, ведь все будет зависеть от используемых запчастей. Допустим, мотор можно взять с бензопилы, культиватора или, вообще, поставить электродвигатель. Для каждого агрегата придется индивидуально придумывать крепление. Если роторный снегоочиститель будет использоваться как навеска на мотоблок, то мотор ставиться не будет. Значит, раму делают короче, чтобы хватило места закрепить только ротор с улиткой.

Важно! При изготовлении навесного снегоочистителя, на раме приваривают скобу для сцепки с мотоблоком.

Если роторная машина будет самоходная, то на раме предусматривают узел крепления колесной пары. Несамоходный снегоочиститель проще поставить на лыжи. Для этого снизу рамы приваривают крепления, а к ним фиксируют деревянные полозья.

Сборка ротора снегоуборщика

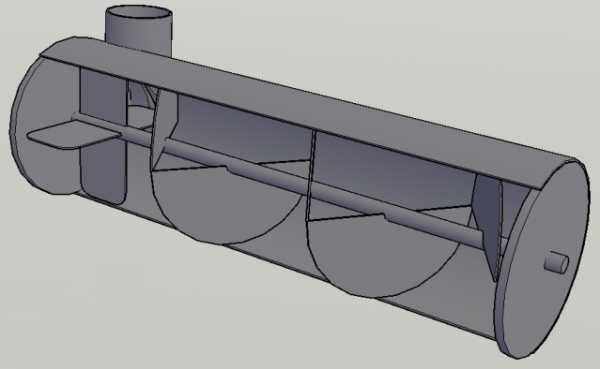

Самым сложным узлом снегоуборщика является ротор. Основное требование предъявляется к крыльчатке. Она может иметь от двух до пяти лопастей. Но суть не в этом. Их количество зависит от личных предпочтений. Главное, чтобы каждая лопасть имела одинаковую массу. В противном случае получится дисбаланс. Во время вращения несбалансированной крыльчатки снегоуборщик будет подбрасывать на месте от сильной вибрации.

Совет! Все детали ротора лучше заказать в специализированной мастерской, где имеются токарные станки.

При отсутствии возможности заказать изготовление ротора снегоуборщика, все работы придется выполнить самостоятельно. В качестве руководства можно использовать представленный чертеж.

Процесс самостоятельного изготовления ротора состоит из следующих действий:

  • Сначала нужно найти вал. На нем будет закреплена крыльчатка и подшипники. Эту деталь придется вытачивать только на токарном станке. Другого выхода нет, разве что в хозяйстве имеется подходящий по размерам вал из другого оборудования. Нужно учесть, что в самодельном роторе снегоуборщика хотя бы малый дисбаланс обязательно будет. Вал по толщине лучше подобрать под большие подшипники. Их меньше будет разбивать от вибрации.
  • Крыльчатку ротора изготавливают из металла толщиной 2–3 мм. Сначала на листе рисуют круг требуемого диаметра. Обычно придерживаются размера 29–32 см. Заготовку вырезают болгаркой или лобзиком. Сварку использовать нежелательно, так как от нагрева металл поведет. Вырезанный диск обрабатывают на точиле и напильником так, чтобы получился идеально ровный круг.
  • Строго по центру на диске сверлят отверстие по диаметру вала. Ось можно просто приварить к заготовке, но тогда ротор получится неразборной. Это в будущем затруднит его ремонт. Разумно на оси нарезать резьбу и зажать диск гайками.
  • Теперь настало время изготовить сами лопасти. Их вырезают из аналогичного металла. Должны получиться идеально одинаковые заготовки. Желательно каждую лопасть взвесить. Чем меньше будет разница в граммах, тем слабее будет ощущаться вибрация снегоуборщика от дисбаланса. Готовые лопасти от центра диска к его краю крепят на одинаковом расстоянии друг от друга.

На этом заготовки для ротора снегоуборщика готовы. Теперь на вал осталось насадить два подшипника. Для них нужна ступица. Ее можно сделать с куска трубы соответствующего диаметра. На ступице приваривают четыре проушины. Можно просто закрепить готовый фланец с отверстиями. Этим местом ступица будет зафиксирована к задней стенке улитки.

Изготовление улитки

Форма кожуха роторного снегоуборщика немного похожа на улитку, поэтому его так и назвали. Для его изготовления понадобится отрезок трубы подходящего диаметра длиной 15–20 см. Одну сторону кольца наглухо заваривают листом металла. Это будет задняя стенка улитки, к которой закрепляется ступица подшипников ротора. Спереди к кольцу по бокам приваривают две направляющие лопатки.

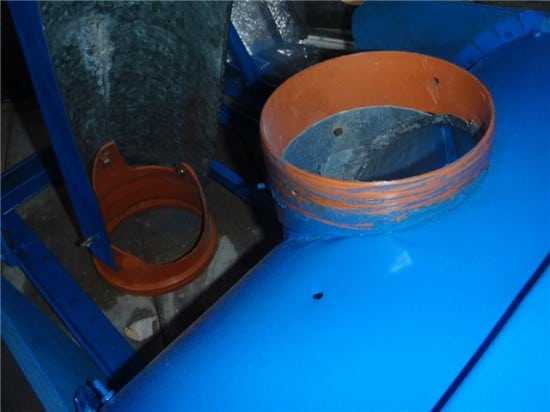

В верхней части кольца прорезают отверстие и вваривают патрубок для рукава. Переднюю часть улитки нужно закрыть на 1/3, чтобы снег летел не впереди ротора, а отводился через рукав. Заглушку лучше сделать съемную на шпильках. Такая конструкция позволит удобно добираться до крыльчатки.

Теперь осталось закрепить ротор внутри кожуха. Для этого по центру задней стенки улитки сверлят отверстие под вал. Ротор ставят на свое место, плотно прижав ступицу подшипников к кожуху. По проушинам фланца отмечают место крепежных отверстий. Ротор извлекают из кожуха, выполняют сверление, после чего ставят механизм на место и стягивают болтами ступицу с задней стенкой улитки.

Итак, внутри круглого корпуса получился выступающий вал ротора. На него насаживают крыльчатку и тщательно стягивают гайками. С наружной стороны улитки осталась ступица с подшипниками и второй выступающий конец вала. На него насаживают шкив ременной передачи. Если предпочтение отдано цепному приводу, вместо шкива крепят звездочку от мопеда.

Готовый роторный механизм устанавливают на раме, после чего приступают к дальнейшей комплектации снегоуборщика в зависимости от выбранной модели. То есть, ставят мотор или подсоединяют навеску к мотоблоку и обустраиваю привод.

Заключение

Преимуществом роторной самоделки является возможность изготовления снегоочистителя с требуемой шириной захвата, а также существенная экономия денежных средств.

fermilon.ru

классификации снегоуборщиков, самодельное изготовление ротора

Снегоуборщик больше нужен жителями регионов, где выпадает огромное число осадков. Агрегаты промышленного производства дорогие, потому большая часть умельцев делают их сами. Существует множество конструкций подобных самоделок. Наиболее часто встречаются механизмы шнекового типа. Но более популярен и самодельный роторный снегоуборщик, захват снега которого производится за счет лопастей вентилятора.

Устройство снегоуборочной машины

Роторный снегоочиститель устроен достаточно просто. Агрегат состоит из «улитки» — круглого корпуса. Сверху размещен рукав для выброса снега. Впереди корпуса приварены направляющие лопатки. Внутри снегоуборщика на больших оборотах вращается ротор.

Он состоит из крыльчатки, наколотой на вал с подшипниками. Механизм в действие приводит двигатель. Когда у снегоуборщика начинает вращаться ротор, лопасти крыльчатки начинают подбирать под себя снег, перемалывать его внутри улитки, и после этого через рукав выбрасывать его на несколько метров в сторону .

Самодельный роторный отбрасыватель снега можно сделать двух разновидностей:

  1. Со стационарноустановленным мотором. В таком случае снегоуборщик функционирует как полноценная машина.
  2. Как автонавес для другой техники. На подобные роторные самоделки мотор не ставят. Снегоуборщик подвешивают на мини-трактор или к мотоблоку. Привод осуществляется через цепную или ременную передачу.

Роторные снегоуборщики различаются также по типу двигателя:

В электрических моделях ротор работает практически бесшумно. Они не требуют расходных материалов и проще в обслуживании. За неудобство можно посчитать кабель, постоянно волочащийся за снегоуборщиком. Взамен отдают предпочтение аккумуляторной модели, однако время работы подобного агрегата очень сильно ограничено. Все электрические снегоуборщики, к сожалению, маломощные. Их почти всегда применяют на частных дворах и на дачах для очистки дорожек от выпавшего рыхлого свежего снега.

Бензиновые роторные модели на порядок мощнее электрических снегоуборочных машин. Их недостаток состоит лишь в более сложном обслуживании двигателя, наличии выхлопных газов и регулярной заправке ГСМ. Впрочем, бензиновый снегоуборщик не привязан к соединению с электросетью. Мощность двигателя даёт возможность производить роторный механизм больших размеров. Такое роторное устройство имеет увеличенную ширину захвата, способно справиться не только с толстым снежным покровом, но и сугробами.

По типу перемещения роторные снегоуборщики разделяются на:

Несамоходные. Такие агрегаты передвигаются благодаря толканию их оператором. В эту категорию включают обычно электрические снегоуборщики, однако среди них встречаются также и бензиновые маломощные варианты. Оборудование требуется слегка подталкивать. Благодаря захвату крыльчаткой снежного покрова, снегоуборщик самопроизвольно будет потихоньку продвигаться вперед.

Самоходные механизмы чаще всего функционируют от бензинового мотора. Снегоуборщик самостоятельно едет на колесах. Оператор лишь задает ему курс.

Роторную снегоуборочную навеску тоже можно отнести к самодвижущейся технике, хотя, у нее не имеется даже стационарного привода. Зато ее можно не толкать руками. Навеска станет передвигаться вместе с мини-трактором или мотоблоком.

Необходимость чертежей роторных снегоуборщиков

Чтобы грамотно собрать снегоуборочную технику, понадобятся чертежи. В сети существует много вариантов схем устройств простейшего роторного снегоуборочного оборудования.

ДЛя каждого вида агрегата подойдет далеко не любая схема. К примеру, для владельцев мини-трактора — а это очень мощная техника — роторную навеску цеплять нерационально. Чаще всего для такого рода оборудования выпускают комбинированный механизм. Навеска состоит из ротора и шнека. Такой снегоуборщик способен справляться большими снежными заносами.

В комбинированном снегоуборщике совершается двухступенчатая обработка снега. Шнек перемалывает захваченный покров, а ротор перемешивает рыхлую массу с воздухом, после чего и под сильным давлением выкидывает через рукав.

Снегоочиститель комбинированного типа справится со слежавшимся и мокрым снегом, а также обледенелым настом. На дисковых ножах шнека для получения большей производительности изготавливают зубчатую кромку. Она крошит лед по принципу работы пилы на мелкие крупицы.

Собственноручное изготовление роторной машины

Процесс самостоятельного производства роторного снегоуборщика можно условно разделить на такие действия:

  • монтаж рамы;
  • создание роторного механизма;
  • сваривание корпуса — улитки.

Если снегоочистительный механизм является не навесным к другой технике, то мастеру потребуется осуществить еще одно действие — установить двигатель.

Устанавливая величину роторного снегоочистителя, оптимально придерживаться таких параметров, чтобы ширина захвата снега получилась в пределах 48−50 см. Конфигурация снегоуборщика при соблюдении таких условий получится и негромоздкая, и производительная. Таким очистителем снега можно быстро освободить для прохода территорию, прилегающую к дому, дорожки и двор в саду.

Пошаговая сборка агрегата

Рама для снегоочистителя является основанием. На ней крепятся все рабочие детали. В общих чертах рама снегоуборочной машины представляет собой прямоугольную установку, сваренную из профиля и уголков. Четких направлений по ее изготовлению дать невозможно, поскольку все будет зависеть от применяемых запчастей.

Предположим, двигатель можно взять от культиватора, бензопилы, или поставить электродвигатель. Для каждого отдельно взятого агрегата потребуется индивидуально изобретать крепление.

Установка рамы для очистителя снега

Если роторный снегоуборщик будет эксплуатироваться в качестве навески на мотоблок, то мотор можно будет не ставить. Следовательно, раму нужно делать короче, чтобы было достаточно места для закрепления только ротора с улиткой.

При конструировании навесного снегоочистителя, на его раму необходимо приварить скобу для обеспечения сцепки с мотоблоком.

Если роторный механизм будет самоходным, то на раме нужно предусмотреть блок крепежа колесной пары. Несамоходную снегоочистительную машину оптимальнее всего поставить на лыжи. Чтобы это осуществить, нужно приварить снизу рамы крепления, а на них зафиксировать деревянные полозья.

Собственноручное производство и монтаж ротора

Наиболее сложным элементом снегоуборщика несомненно является ротор. Главное требование предъявляют к крыльчатке. Она может сожержать от 2-ух до 5-ти лопастей. Впрочем, суть не в том. Их число зависит от субъективных вкусов. Самое главное — проследить, чтобы каждая из лопастей имела одинаковый вес. Иначе возникнет дисбаланс, и устройство будет вихлять.

С такой машиной работать не получится. В момент вращения несбалансированной крыльчатки агрегат будет подскакивать на месте от непреодолимой вибрации. Поэтому грамотно поступит тот, кто не пожалеет денег на заказ деталей на снегоуборочный ротор в специальной мастерской, где есть токарные станки.

Если возможность заказать изготовление ротора отсутствует, все работы придется реализовать своими силами. Но тогда уже дело точно не обойдется без руководства заранее подобранных чертежей и расчетов.

Создание своими руками «улитки»

Конфигурация футляра роторного снегоуборщика в чем-то схожа с улиткой, в связи с этим ему и дали такое название. Для его производства потребуется отрезок трубы нужного диаметра протяженностью 15−20 см. Одну сторону у нее наглухо заваривают металлическим листом. Так получат заднюю стенку улитки. Именно к ней нужно будет прикрепить ступицу подшипников ротора. Впереди по бокам кольца приваривают 2 направляющие лопатки.

Вверху кольца прорезают отверстие и вваривают туда патрубок для рукава. Первую часть улитки закрывают одну треть, чтобы снег отводился через рукав, а не летел впереди ротора. Заглушку предпочтительнее делать на шпильках, съемную. Такая система даст возможность быстро добираться до крыльчатки.

Теперь закрепляем ротор внутри улитки. Для этого посередине обратной стенки улитки просверливают отверстие под вал. Ставят ротор на свое место, при этом плотно прижимая к кожуху ступицу подшипников. По проушинам фланца замечают место отверстий для крепежа. Ротор вынимают из кожуха, проделывают сверлением отверстия, после этого устанавливают механизм на место и при помощи болтов стягивают с задней стенкой улитки ступицу.

Так, внутри кожуха получился торчащий вал ротора. На него насаживается крыльчатку и тщательным образом стягивают гайками. С наружной стороны находится выступающий второй конец вала и ступица с подшипниками. На вал насаживают шкив ременной передачи. При предпочтении цепного привода ременному, вместо шкива укрепляют звездочку от мопеда. Ротор готов.

Теперь полученный механизм устанавливается на раму, а затем начинают заниматься комплектацией снегоуборщика исходя из предпочтений модели. Иначе говоря, подсоединяют навеску к мотоблоку или ставят мотор и обустраиваю привод.

Безоговорочным преимуществом роторной самоделки считается реальность производства снегоочистителя с требуемой шириной захвата, а также значимая экономия денежных средств.

sotka.guru

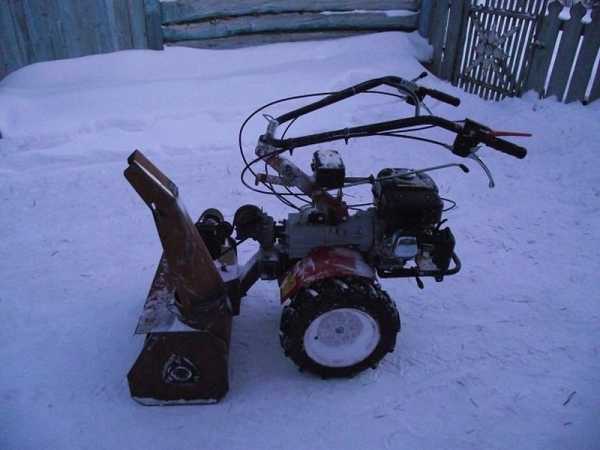

Самодельные снегоуборщики для мотоблока

При наличии в хозяйстве мотоблока или мотокультиватора, хозяин по максимуму старается использовать технику в любое время года. Например, зимой агрегатом можно быстро очищать большую территорию от снега. Но для выполнения этих работ к мотоблоку нужна приставка. Навесное оборудование заводского изготовления стоит недешево, поэтому умельцы часто делают его сами. Собрать дома снегоуборщик для мотоблока можно четырех видов.

Различие самодельных снегоуборщиков по конструкции

Снегоуборочные механизмы домашнего изготовления считаются универсальные. Их можно использовать как прицепные насадки на мини-трактор, мотоблок или мотокультиватор. В случае отсутствия тяговой техники снегоуборочный механизм оснащают двигателем. Из такой самоделки получается снегоочистительная машина. Независимо от использующегося тягового устройства, конструкция каждого вида снегоуборщика остается неизменной:

  • Отвал – используется только как насадка на мотоблок или мини-трактор. Прицепляют ее к скобе, расположенной на раме тягового механизма.
  • Шнековый снегоуборочный механизм может выступать в роли насадки или самостоятельной машины, если оснастить конструкцию двигателем. Такой снегоуборщик к мотоблоку считается самый эффективный.
  • Роторный снегоуборщик еще называют воздушным или вентиляторным. Он тоже способен работать с собственным мотором или использоваться как насадка.
  • Шнекороторный или комбинированный снегоуборщик имеет самую сложную конструкцию. В нем совмещен шнековый и роторный механизм внутри одного корпуса.

Комбинированный снегоуборщик для мотоблока является самым производительным, но изготовить его очень сложно. Чаще всего умельцы отдают предпочтение шнековым насадкам.

Переоборудование мотоблока в бульдозер

Самым простым самодельным снегоуборщиком для мотоблока считается отвал. Лопата является навеской. Ее крепят к прицепной скобе на раме агрегата, вследствие чего получается маленький бульдозер. Отвал оснащен механизмом, позволяющим изменять угол поворота лопаты для передвижения снежной массы в сторону.

Изготовить такой снегоуборщик на мотоблок своими руками можно из куска трубы диаметром 270 мм или старого газового баллона. Для этого заготовку размечают вдоль линиями, чтобы получилось три сегмента. Один из элементов вырезают болгаркой, после чего с тыльной стороны приваривают тяги и прицепной механизм.

Принцип работы отвала прост. При движении мотоблока со снегоуборщиком вперед, лопата сгребает снежный покров. А так как ее устанавливают под углом, то снег равномерно сдвигается в сторону обочины. Если мотоблоком нужно вернуться на исходную позицию, отвал поднимают и включают заднюю скорость. Для продолжения уборки лопату вновь опускают на землю и двигаются вперед на первой передаче.

Совет! Чтобы лопатой не повредить тротуарное покрытие, на нижнюю ее часть ставят резиновый нож из ленты транспортера. Для лучшего сцепления со скользкой поверхностью на грунтовке резиновые колеса мотоблока заменяют металлическими грунтозацепами.

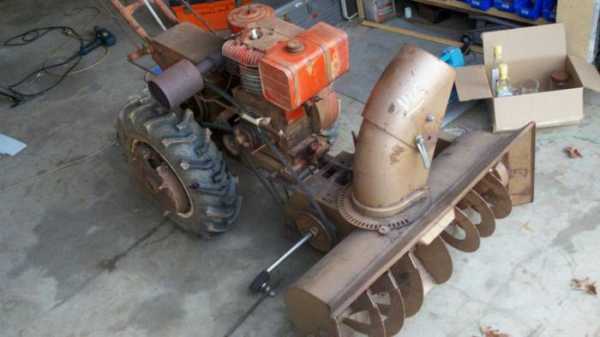

Шнековый снегоочиститель

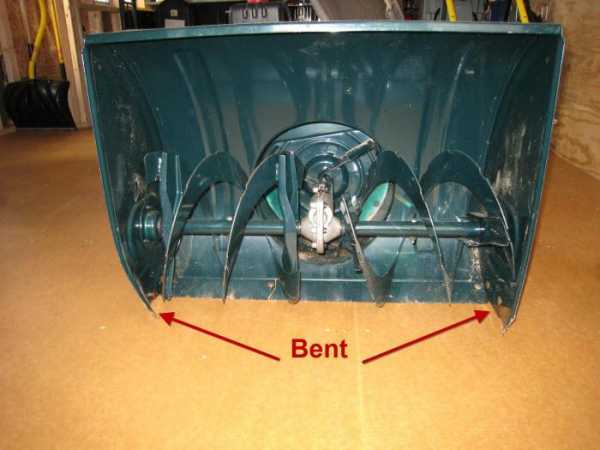

Высокой производительностью обладает снегоуборщик для мотоблока шнекового типа. Насадка состоит из металлического полукруглого корпуса – ковша. Внутри на подшипниках вращается шнек. Его конструкция напоминает деталь мясорубки. На вал наварены по спирали дисковые ножи. Они состоят из двух половинок, которые витками сходятся к центральной части. В этом месте на валу стоят прямоугольные пластины – лопатки. Строго над ними вверху корпуса проделано широкое отверстие – сопло, которое патрубком соединяется с отводящим рукавом и направляющим козырьком. Снизу ковша закреплен неподвижный нож для подрезания пластов снега.

Важно! Чтобы движение снегоуборщика происходило легче, низ ковша оснащают полозьями, напоминающими лыжи.

Работает мотоблок снегоуборщик шнекового типа следующим образом:

  • Во время движения насадки вперед, стационарно установленный нож подрезает снежный покров, и он попадает внутрь ковша. Здесь шнек ножами измельчает массу и одновременно сдвигает ее к центру корпуса.
  • Лопатки вращаются вместе со шнеком и подхватывают поступающий снег. Далее, они выталкивают его через сопло наружу.
  • Направление вылета снега оператор регулирует козырьком.

Внимание! Дальность выброса снега зависит от частоты оборотов шнека.

Для соединения подобных снегоочистителей с мотоблоком используется прицепной механизм. Крутящий момент от двигателя к шнеку передается ременной или цепной передачей.

Корпус снегоуборщика сделать легко. Его выгибают из любого листового металла. Боковины можно вырезать даже из толстой фанеры. По центру прикручивают болтами ступицы. Сюда будут вставляться подшипники, насаженные на вал шнека. Сложнее изготовить сам барабан с ножами. На фото мы предлагаем посмотреть чертежи снегоуборщика для мотоблока своими руками, а, точнее, схему самого шнека.

Конструкция состоит из вала, на который по краям приварены цапфы. На них насажены подшипники закрытого типа. На одной из цапф закреплена звездочка цепной передачи. Можно использовать шкив для соединения ремнем.

Дисковые ножи вырезают из металла. Сначала делают кольца, затем распиливают их и растягивают в разные стороны, чтобы получились витки спирали. Ножи крепят к валу по направлению в сторону лопаток.

Существует несколько вариантов создания ножей:

  • диски из транспортерной ленты или автомобильной покрышки подойдут для уборки рыхлого и свежевыпавшего снега;
  • стальные диски с ровной кромкой справятся со слежавшимся и мокрым покровом;
  • металлические диски с зубчатой кромкой способны перемолоть заледенелые пласты.

Для сделанного шнека с любыми ножами важно, чтобы между витками было одинаковое расстояние. Пренебрежение этим правилом приведет к тому, что снегоуборщик будет бросать по сторонам.

Вентиляторный снегоуборщик

Для уборки небольшого количества рыхлого снега используют снегоуборщик для мотоблока вентиляторного типа. Основным рабочим элементом насадки является ротор. На фото представлен его чертеж.

На схеме видно, что ротор представляет собой конструкцию из вала, на котором насажены два подшипника. Рабочим колесом служит крыльчатка с лопастями. На чертеже их пять, но можно поставить две, три или четыре штуки. Крутящий момент передается от мотоблока через шкивы с клиновидным ремнем.

Ступица подшипников ротора закреплена к торцу круглого корпуса снегоуборщика. Его часто делают из металлической бочки. Для этого отрезают часть емкости высотой 15–20 см вместе с дном. Крыльчатку насаживают на вал ротора, который выходит внутрь корпуса. На боковой полке вверху вырезают отверстие, куда приваривают патрубок с направляющим козырьком. Чтобы сделать из мотоблока вентиляторный снегоуборщик, выполняют сцепку насадки с рамой агрегата и обустраивают ременной привод.

Принцип работы вентиляторного снегоуборщика основан на всасывании снега. Спереди на корпусе приварены направляющие лопатки. Двигаясь вперед, насадка захватывает ими снег. Лопасти вентилятора перемалывают его и смешивают с воздухом. Получившаяся масса сильным воздушным потоком выталкивается через патрубок и вылетает в сторону на расстояние до 6 м.

Совет! Недостатком вентиляторного снегоуборщика является невозможность использования на слежавшемся покрове, а также узкий захват участка при одном проходе.

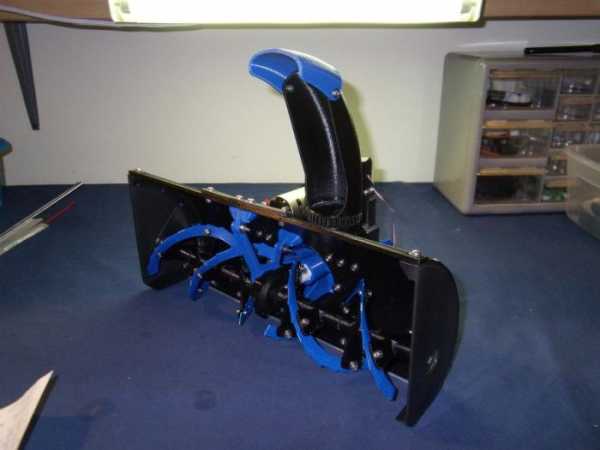

Комбинированный снегоуборщик

Подробно рассматривать, как сделать снегоуборщик своими руками шнекороторного типа, смысла нет. Эта конструкция состоит из двух соединенных насадок. За основу берется шнековый снегоуборщик для мотоблока, после чего идет его доработка. По рассмотренной инструкции изготавливают вентиляторную насадку, только направляющие лопатки спереди корпуса не приваривают. Этим местом ее соединяют с задней частью ковша шнекового снегоуборщика.

Во время работы, шнек измельчает снег и подает его в корпус вентиляторной насадки. Здесь происходит образование лопастями крыльчатки мощного воздушного потока, который выталкивает массу через отводящий рукав.

На видео представлен самодельный снегоуборщик:

Отзывы

В подведении итогов о снегоуборщиках давайте прочтем отзывы умельцев, самостоятельно создавших такие конструкции.

Михаил, г. Кемерово

Первым моим снегоуборщиком была вентиляторная насадка на мотоблок. Работала отлично, но когда прозеваю убрать свежий снег, приходилось браться за лопату. С заледенелой массой он не справляется. Чтобы ротор не выбрасывать, дополнительно собрал шнековую насадку и соединил все в единую конструкцию. Сейчас комбинированный снегоуборщик гребет все подряд.

Сергей, житель частного сектора

Шнековую насадку на свой мотоблок покупал за большие деньги. Работает отлично. За час расчищаю большую площадь возле двора. Жалею, что не выбрал модель, где шнек с зубчатыми ножами. Эти тоже неплохо рубят, но с толстой коркой льда справиться проблематично.

fermilon.ru

Снегоуборщик своими руками: особенности изготовления

Читайте в этой публикации:
Снегоуборщик своими руками: варианты конструкций
Как сделать самодельный снегоуборщик: выбираем тип привода
Вопросы по комплектующим для снегоуборщика

У большинства людей с первым снегом связаны только приятные воспоминания. Он скрывает и украшает увядшую осенью растительность и оголенную землю и дарит детям, а также взрослым массу интересных развлечений. Кроме этих приятностей, снег приносит и массу проблем – в первую очередь он является препятствием для передвижения человека и автомобилей. Хочешь не хочешь, а на проходных и проезжих участках его придется убирать – понадобится либо хорошенько потрудиться лопатой, либо приобрести снегоуборочную машину, за которую придется отдать немало денег. Гораздо дешевле и, главное, интереснее изготовить снегоуборщик своими руками – об этом и пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его устройством, разновидностями и вариантами самостоятельного изготовления.

Снегоуборщик из бензопилы своими руками фото

Снегоуборщик своими руками: варианты конструкций

Современные снегоуборочные машины для частного использования могут работать по трем различным принципам, с преимуществами и недостатками которых следует ознакомиться в первую очередь. Мало того, принцип работы оказывает влияние и на сложности конструкции, что также играет немаловажную роль в процессе самостоятельного изготовления.

  1. Шнековая машина для уборки снега. В основу его работы заложен принцип мясорубки – вернее, той ее части, которая давит мясо и подает его к ножам. Практически то же самое происходит и со снегом – поступая в шнек, белые «пушинки» транспортируются в свой центр, где попадают на специальную лопатку, насаженную на один со шнеком вал. Именно эта лопатка и выбрасывает снег в сторону через специальный патрубок. Такой агрегат способен отбрасывать снег в сторону от расчищаемого участка на расстояние порядка 3-5 метров. Мало того, благодаря шнекам появляется возможность счищать даже тонкий слой наледи, образующийся на дорожках и площадках под снегом – шнек как бы разрезает его на части и вместе со снегом отправляет к отбрасывающей лопатке.
  2. Роторный снегоуборщик. Эта машина работает несколько по другому принципу – вопросом отбрасывания снега здесь занимается ротор, который создает большую центробежную силу, благодаря которой выбрасываемый через специальный патрубок снег способен отлетать от места расчистки на расстояние порядка 8 метров. Это своего рода мощный пылесос. В отличие от предыдущего варианта, он не в состоянии сдирать наледь – она является злом для такого инструмента, которое может очень быстро вывести из строя лопасти ротора. Изготовить роторный снегоуборщик своими руками намного проще, чем шнековый. Хотя как знать – и тот и другой вариант снегоуборочной машины в изготовлении вызывает массу трудностей.

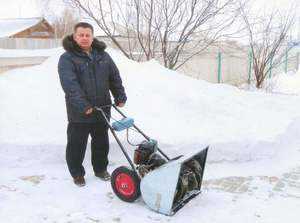

    Роторный снегоуборщик своими руками фото

  3. Комбинированный снегоуборщик. Как вы уже поняли, преимущества и недостатки того и другого типа снегоуборщиков разнятся – именно этот момент и стал причиной появления комбинированных аппаратов данного типа. Для них характерны универсальность и мощность – два способа захвата снега дополняют друга как нельзя лучше. Шнек сгребает и снег, и наледь, перемалывает все это дело и подает его в ротор, который выбрасывает получаемую «кашу» подальше от места расчистки.

В принципе, какой изготавливать снегоуборщик своими руками, разницы особой нет – по крайней мере, в этом плане для домашних нужд небольшого хозяйства подойдет любой. Другое дело – тип привода, которым может быть оборудован снегоуборщик, это немаловажный момент, и не обращать на него внимание как минимум будет неправильно.

Как сделать самодельный снегоуборщик: выбираем тип привода

Ни для кого не секрет, что все современные инструменты и приспособления могут оборудоваться двумя типами приводов – электрическим или бензиновым двигателем. Каждый из них имеет свои преимущества и недостатки, и знать об их существовании нужно хотя бы для того, чтобы выбрать нужный именно вам инструмент. В нашем случае, чтобы изготовить оптимальный снегоуборщик.

  1. Электрический снегоуборщик. Своими руками изготовить его проще всего – все дело в распространенности и недороговизне электрического мотора. Кстати, его можно снять с любого более или менее мощного старого электрического инструмента. К примеру, достаточно часто снегоуборщик своими руками делают из старого триммера или электрической цепной пилы – от этих инструментов используют не только двигатель, но и практически всю их механическую часть. Электричество – довольно распространенный тип энергии, но далеко не везде доступный. К примеру, чтобы добраться до снега в самых отдаленных местах придомовой территории, понадобится воспользоваться весьма длинной переноской. Как вариант, можно провести уличную стационарную проводку и установить розетки в ключевых местах участка.
  2. Бензиновый или даже дизельный снегоуборщик. Никаких ограничений в плане энергоснабжения этого устройства не существует – наполнили бак топливом и работайте в любом уголке участка. Снегоуборщик, изготовленный из бензопилы своими руками, является мощным инструментом, способным справиться с переброской снега в больших объемах. Если говорить о недостатках, то здесь можно выделить дороговизну топлива, дороговизну комплектующих и весьма непростой технический уход. В принципе, для разбирающегося в этом деле человека это не является проблемой.

    Снегоуборщик на мотоблок своими руками фото

Еще одним интересным вариантом машины для уборки снега является так называемая съемная насадка – обычно ее изготавливают для такой домашней техники, как мотоблок (мини-трактор). Такое приспособление можно купить в магазине, но можно и изготовить своими руками, что весьма несложно – по крайней мере, не труднее, чем делать полноценный снегоуборщик.

Вопросы по комплектующим для снегоуборщика

Самодельный инструмент на то и самодельный, чтобы он изготавливался из подручных материалов. Они, конечно, дают некоторую свободу выбора и приносят значительную экономию, но и накладывают на мастера ответственность за длительность эксплуатации агрегата в целом – может случиться так, что самодельный снегоуборщик не отработает и одного сезона. Но не будем о грустном – как вы понимаете, эта проблема решается правильным выбором материалов. Начнем по порядку.

  1. Рама снегоуборщика – так сказать несущая конструкция, которая традиционно изготавливается из металла. Другой материал здесь не подойдет, так как инструменту придется работать в весьма агрессивных условиях и при этом испытывать на себе силовые воздействия и вибрации. Максимум, чем здесь можно облегчить себе жизнь, это подобрать и немного переделать раму, от чего-либо другого. Например, детские санки – их придется несколько усилить. Лучше всего раму сварить из профильной трубы – таким способом вы сможете создать правильное основание, подходящее для всего остального оборудования, имеющегося у вас в наличии.
  2. Привод. С ним немудрено разобраться самостоятельно. Самый главный показатель этой части снегоуборочной машины – это мощность.
  3. Заборная часть снегоуборщика. Самый простой вариант изготовить ее из оцинкованной стали (при этом слишком толстую оцинковку лучше не использовать). Согнуть ее надлежащим образом можно через обычный металлический уголок. Скрепить выкроенные и согнутые части можно заклепками. Это просто корпус, и сложного и, самое главное, военного ничего в его изготовлении нет.

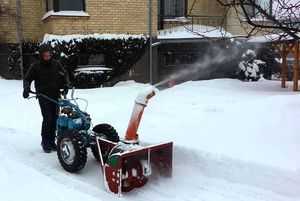

    Снегоуборщик своими руками фото

  4. Шнек или ротор (в зависимости от модели) – с ним придется немного потрудиться. Это детали, которые будут вращаться с большой скоростью, и для них важна центровка – если не будет ее, то снегоуборщик будет работать с шумом и большими вибрациями. Если имеется возможность, то вал вместе со шнеком или ротор с лопатками лучше заказать на заводе или у знакомого токаря.

А сборка – это, как говорится, дело техники. Когда человек досконально продумывает конструкцию чего-либо, он наверняка продумывает и процесс соединения деталей этой конструкции. Так что со сборкой проблем не должно возникать – даже если они и возникнут, то решатся быстро. Мастер на то он и мастер, чтобы уметь решать технические проблемы по ходу дела.

И в заключение темы о том, как сделать снегоуборщик своими руками, скажу несколько слов о важных моментах, которые снимут много проблем в процессе эксплуатации самодельного снегоочистительного инструмента. В первую очередь, необходимо позаботиться о легком вращении всех механизмов – отвечают за это дело подшипники. Использовать лучше закрытые подшипники, чтобы в процессе работы в них не попадал снег и вода. Во-вторых, конструкция при необходимости должна легко разбираться, что сделает ремонт самодельной техники намного проще. И, в-третьих, это способ передвижения – снегоуборщик можно поставить на лыжи или на колеса. По утверждениям многих людей, лыжи лучше, но это мнимое и надуманное превосходство, так как в любом случае снегоуборочная машина перемещается уже по очищенной от снега территории – колеса вязнуть в снегу не будут.

Автор статьи Александр Куликов

stroisovety.org

самодельные модели из мотоблока и электродвигателя

Самодельные снегоуборочники пользуются популярностью среди собственников дач и частных домов. И это совсем неудивительно, поскольку каждый владелец своего участка зимой практически ежедневно самостоятельно убирает свою территорию от снега. Это можно делать вручную с помощью лопаты или изготовить снегоуборщик своими руками, который облегчит работу.

Содержание материала

Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые. Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Также рекомендуем прочитать:

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

  • в металлическом или резиновыми варианте;
  • из армированной стали;
  • из резинопластика.

Выбор будет зависеть от предназначения самоходной машины.

Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

При изготовлении можно применять пластик или металл. Металл обычно используется для более обширных участков, пластик же подойдёт для очистки небольшой территории.

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Изготовление своими руками

Чтобы сделать снегоуборщик своими руками, следует придерживаться инструкции. Любой снегоочиститель будет состоять из нескольких основных деталей. Их можно приобрести или самостоятельно сделать. Необходимые детали:

  1. Колёсная рама, на которую крепится рукоять управления.
  2. Двигатель.
  3. Топливный бак (если машина имеет внутреннее сгорание).
  4. Ковш или лопата с лыжами.
  5. Труба для выброса собранного снега.

Обязательно нужно позаботиться о прочной платформе, которую можно будет легко передвигать.

Мотокультиватор можно использовать в зимних условиях для уборки снега с территории. Можно соорудить прибор при помощи специальных заводских снегоуборочных насадок. Но опытные мастера не рекомендуют тратить на это лишние средства, ведь можно аппарат собрать из мотоблока, а также подручных материалов. Существует несколько вариантов исполнения:

  1. Первый вариант представляет собой щётки, которые идеально подойдут для того, чтобы удалять недавно выпавший снег. Также аппарат можно использовать для уборки тех мест, где нужно быть особо аккуратным, чтобы не испортить различные декоративные площадки. Щётки необходимо прикрепить к шнеку. Ширина захвата должна составлять примерно 1 метр.
  2. Лопата с ножами. Можно с помощью такого оборудования убирать заледеневший снег с жёсткой корочкой. Эта приставка будет подсоединяться к тяговому устройству при помощи универсальной сцепки. Нижняя часть лопаты должна обязательно быть покрыта резиной, чтобы избежать повреждений. Аппарат станет сначала взрыхлять снег, а после захватывать его и выбрасывать с территории. Ширина захвата должна составлять 1 метр.
  3. Роторный агрегат — самый эффективный вариант. Его основным элементом является обычный шнек, дополненный лопастным колесом. При вращении снег попадёт в него, а затем переместится вверх. Когда снег пройдёт через раструб, он будет выкидываться за пределы очищаемой зоны. Этот вариант является самым производительным, он позволяет захватывать снежные глыбы, составляющие примерно 25 см в толщину. Именно этот вариант и следует изготовить.

Пошаговые рекомендации

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.

Создание рамы и шнека

Шнеку и раме нужно уделить особое внимание, особенно если они создаются самостоятельно. Они являются важными частями для снегоотбрасывателя. Для их изготовления нужно использовать:

  1. Лист из металла или короб из железа для создания корпуса.
  2. Стальные уголки 50х50 мм. Они будут использоваться для сборки рамы. Необходимо 2 штуки.
  3. Фанера толщиной 10 мм для боковых панелей.
  4. Труба из металла для ручки длиной 0,5 дюйма.
  5. Труба на ¾ дюйма для вала.

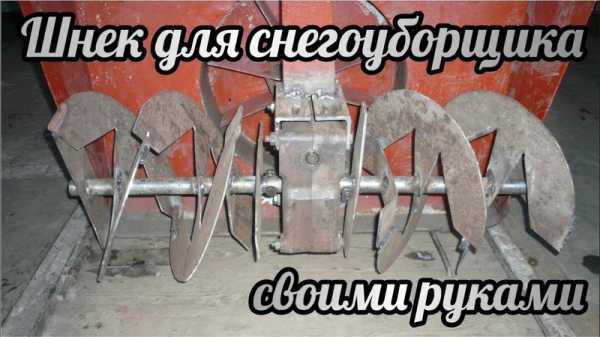

Чтобы сделать вал, трубу потребуется выпилить насквозь. Это нужно для крепежа лопаты 120х270 мм — она будет откидывать снег в сторону.

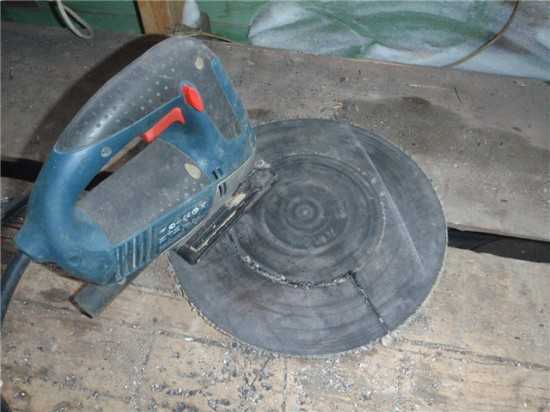

Труба оснащается не только лопатой, но и кольцами из резины в количестве 4 штук. Их диаметр должен составлять 28 см. Они вырезаются из резины при помощи электролобзика. Подшипники размещаются на трубе.

Чтобы происходил выброса снега, нужно использовать трубу диаметром 160 мм. Её нужно хорошо прикрепить на трубе такого же диаметра, а после разместить на корпусе шнека. Пошаговая инструкция:

  1. Вырезать четыре диска из железа.
  2. Диски разделить на 2 части, каждую из них согнуть по спирали.
  3. Дисковые заготовки сварить в спираль на трубе. Это нужно сделать с двух сторон.
  4. К краям трубы прикрепить подшипники.
  5. Раму сделать из заранее подготовленных стальных уголков. Их нужно сварить вместе.
  6. Конструкцию прикрепить к платформе, на которую установить двигатель.

Внизу нужно поставить лыжи, основа которых изготовлена из деревянных брусков. Брусья нужно оснастить пластиковыми накладками. Снегоочистительная машина полностью собрана и готова к первой проверке.

Полезные советы

Чтобы машина функционировала долгие годы, необходимо выполнять ряд рекомендаций. Это очень важно, поскольку аппарат изготавливается для долговременного применения. Советы специалистов:

  1. Желательно использовать при сборке предохранительные болты, чтобы внутрь не попадал лед.
  2. Подшипник нужно выбирать очень внимательно, поскольку выбор скажется на долговечности снегоочистителя.
  3. Когда идёт выбор привода, лучше всего отдавать предпочтение ременному — он заклинит, если в механизм попадёт лёд или камень. Кроме этого, его легче разбирать.
  4. Если использовать мотоблок в качестве основы, его нужно после уборки помещать в тёплое помещение. Таким образом можно будет сэкономить время на прогревании двигателя.
  5. Периодически нужно менять в редукторе масло. В зимний период заливать в него следует жидкое масло, поскольку при низких температурах оно загустеет.

Это были основные нюансы сборки снегоуборочной машины своими руками. Если человек привык работать руками, для него не составит труда собрать такой аппарат. В интернете можно найти поясняющие чертежи для снегоуборщика из мотоблока. Своими руками снегомет сделать не так сложно, как может показаться.

pochini.guru

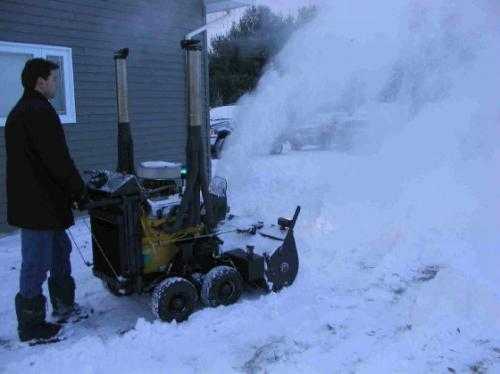

Самодельный снегоуборщик или как сделать снегоуборщик своими руками

Жители частных домов в снежные зимы непременно сталкиваются с довольно трудоемкой задачей – расчисткой снега с дворовых дорожек. Вооружившись лопатой, можно «убить» на подобное мероприятие целый день. Куда лучше приобрести специальную технику, которая без особых физических усилий с вашей стороны, уберет весь лишний снег и предоставит вам полную свободу передвижения на участке. Речь идет о замечательном изобретении – снегоуборщике. Купить такую технику можно, однако, ввиду своей дороговизны, она далеко не каждому по карману. А ведь снегоуборщик не отличается особо сложным устройством, поэтому сделать такой агрегат возможно и своими силами. Итак, мы расскажем, как сделать снегоуборщик своими руками, приспособив для этих целей вполне доступные детали, которые зачастую пылятся без надобности в гаражах или сараях.

Для того, чтобы сделать этот несложный агрегат, нужно иметь в домашнем хозяйстве токарный станок и сварочный аппарат. Даже в сложных условиях такой снегоуборщик показывает высокую надежность и качество работы.

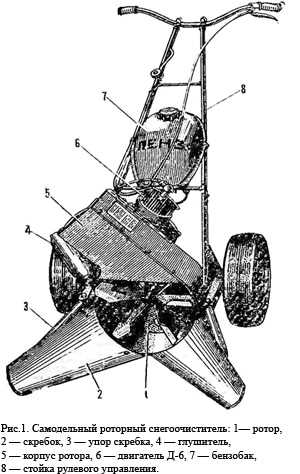

«Сердце» снегоуборщика «Вьюга» состоит из двигателя Д-6 с глушителем, бака и троса управления дроссельной заслонкой. Все это можно взять, например, от отжившего свой срок мотовелосипеда. Крутящий момент передается при помощи цепи от двигателя на звездочку Z=18, которая закреплена на валу ротора. Вал насаживается в корпусе на четырех расположенных попарно шарикоподшипниках и фиксируется с помощью стального прижимного кольца и болтов на корпусе ротора. Для того, чтобы закрепить корпус ротора на раме, применяется специальная скоба, которая задерживает прижимное кольцо.

Что касается ротора, то он представляет собой обычный стальной диск толщиной 2мм и диаметром 290 мм, к которому вначале винтами Мб закрепляется ступица, а потом уже к диску и ступице с помощью прихватов привариваются 5 лопаток, усиленных ребрами жесткости сзади. При сборке элементов снегоуборщика ротор закрепляется на валу гайкой М10.

[include id=»5″ title=»РСЯ — в тексте»]

У сваренного из стали корпуса ротора впереди имеется съемная стенка из алюминия. Скребки, закрепленные к корпусу и раме с помощью винтов Мб, также выполнены съемными. Ширину захвата снегоуборщика «Вьюга» можно менять, в зависимости от плотности и толщины выпавшего снега, сменяя скребки.

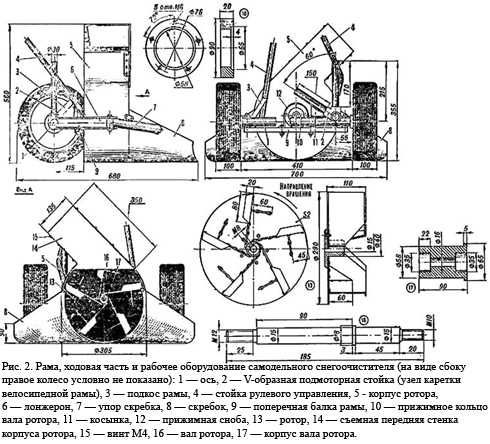

Рама снегоуборщика выполняется из отрезов металлических труб (например, от старого велосипеда), при этом узел каретки (подмоторная стойка V-образной формы) применяется для крепления двигателя.

Снегоуборщик своими руками обязательно должен быть оснащен колесами, которые связываются общей осью. С не меньшим успехом можно применить для этих целей коньки или полозья.

Система охлаждения двигателя, применяемая в конструкции этого снегоуборщика, достаточно проста, но очень эффективна. Она представляет собой три лопатки толщиной 2 мм, выполненные из дюралюминия, и закрепленные винтами М4 на специальном шкиве, который служит для запуска двигателя.

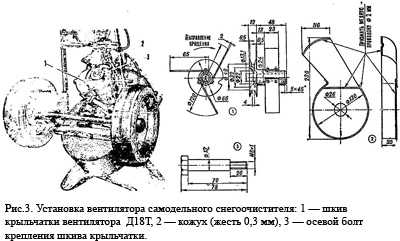

Вентилятор закрывается крышкой – паяным кожухом, зафиксированным на крышке картера. Для лучшего качества охлаждения при установке головка цилиндра поворачивается на 90 градусов.

Эксплуатационные характеристики самодельного снегоуборщика «Вьюга» превосходит самые смелые ожидания. Дальность отброса снежной массы из корпуса ротора составляет 8 м, при этом вес всей конструкции позволяет использовать его даже женщинам, так как он не превышает 18 кг.

Как вариант, предлагаем вам еще одну конструкцию самодельного снегоуборщика, работающего при помощи двигателя, например, от мотоблока. Мощность двигателя данного устройства составляет 4,8 кВт. В том случае, если планируется применить двигатель с воздушным охлаждением, обязательно предусмотрите защиту воздухозаборника от частиц снега, которые будут вылетать в огромном количестве во время работы устройства.

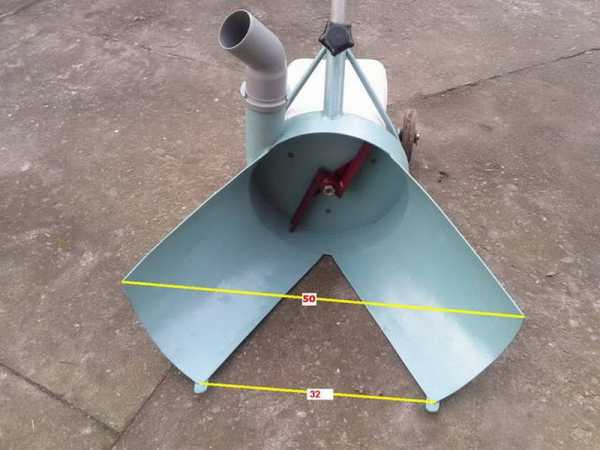

Ширина захвата конструкции составляет 50 см – этого вполне хватит для расчистки от снега дворовых дорожек.

[include id=»6″ title=»РСЯ — в тексте»]

Конструкция данного снегоуборщика состоит из следующих деталей: корпус шнека – из листового железа, боковины – из фанеры толщиной 10 мм, рама – из стального уголка 50х50 мм, ручка – из трубы диаметром в полдюйма. Вал шнека представляет собой трубу ¾ дюйма, в середине которой пропиливается сквозное отверстие для закрепления металлической пластины (лопатки) 120х270 мм. Снежная масса при работе агрегата сдвигается к лопатке шнеком из транспортерной ленты.

 Рама снегоуборщика изготовлена из стальных уголков 50х50 мм. К этим поперечным уголкам приварены уголки 25х25 мм, к которым крепится платформа двигателя. Поперечные уголки и ручка фиксируются к продольным уголкам рамы при помощи болтов М8.

 Шнек, как уже говорилось ранее, состоит из трубы, в середину которой закрепляют металлическую лопатку и четыре кольца диаметром 28 см из резины. Эти кольца можно изготовить из транспортерной ленты толщиной 1,5 мм и длиной 1,5 м. Вырезать кольца удобнее всего электролобзиком, но если его нет, то вполне можно воспользоваться двумя шурупами, ввернутыми в дощечку. Это нехитрое приспособление необходимо вогнать в резину ленты и провернуть по кругу.

 Шнек в самодельном снегоуборщике вращается в закрытых подшипниках, чтобы не допустить попадание в них снега.

Привод шнека можно осуществить цепью или ремнем, если применяется двигатель от мотоблока с установленным шкивом. Нужные шнек, ремни и подшипники можно, за неимением оных в хозяйстве, приобрести в любом автомагазине.

 При работе снегоуборщика существует угроза попадания льда в шкив. Чтобы эта неприятность не привела к поломке устройства, в конструкции предусматривают страховочный штифт, который просто срезается при заклинивании шнека. В случае применения ременной передачи, этот штифт также будет играть роль дополнительного предохранителя за счет проскальзывания ремня.

При сборке конструкции обратите внимание на то, что размер корпуса (ширина) должна быть примерно на 2 см больше шнека. В противном случае шнек при работе снегоуборщика будет задевать корпус.

Возможно, двигатель, поставленный на снегоуборщик, вам захочется использовать и для другой техники. Нет проблем! Именно для этого случая можно сделать крепление двигателя быстросъемным. Тогда оно будет сниматься за считанные минуты без использования какого-либо дополнительного инструмента. К тому же такая конструктивная особенность сделает максимально легкой процедуру очистки агрегата от залипшего снега, да и убрать на место хранения его будет проще, так как основной вес снегоуборщика – это вес его двигателя.

В качестве основания лыж в конструкции снегоуборщика используются деревянные бруски, к которым прикреплены пластиковые накладки. Их делают из коробов от электропроводки.

 Самодельный снегоуборщик в обязательном порядке снабжается желобом для выброса снега, состоящий из пластиковой канализационной трубы d=160 мм.

 После сборки конструкции такого снегоуборщика остается сделать последний штрих – покрасить самодельное устройство. Тогда оно почти не будет отличаться по своему внешнему виду от дорогостоящих заводских моделей и прослужит вам верой и правдой долгие годы.

landscape-project.com

Снегоуборочная машина своими руками: пошаговая инструкция

Снег, конечно, это хорошо. Но когда его умеренное количество. Да и в этом случае жители частного сектора вынуждены постоянно его убирать. Нередко вручную выполнять такие работы затруднительно. Хоть лопата и является верным средством, на уборку большого участка уходит довольно много времени. Давайте поговорим о том, как делается снегоуборочная машина своими руками. Это поможет сэкономить деньги и при этом обзавестись нужной техникой.

Общие сведения о снегоуборщиках

Такая полезная техника появилась достаточно давно. Её изобрел канадец, который постоянно был вынужден бороться с горами снега около своего дома. С тех пор снегоуборщики существенно усовершенствовались и стали более производительными, экономичными и удобными в эксплуатации. Перед тем как приступить непосредственно к сборочным работам, нужно разобраться с приоритетной конструкцией. То есть будет ездить снегоуборщик сам или же мы будем перемещать его вручную. Второй вариант более дешевый и простой в техническом плане. В целом же мы рассмотрим несколько способов того, как делается снегоуборочная машина своими руками. А точнее, речь пойдет о машинах разных типов. Но обо всем этом по порядку.

Шнековый снегоуборщик

В качестве основы мы возьмем старенький двигатель от мотоблока. Подобный мотор нам отлично подойдет. Для сборки корпуса шнека нам понадобится листовой металл. Рама конструкции изготавливается из стального уголка сечением 50 х 50 мм. Для организации боковых деталей нужна самая обычная 10-миллиметровая фанера. Также нам нужно за что-то держаться. В качестве ручки может быть использована труба в полдюйма.

Воздухозаборник двигателя, который будет обеспечивать его охлаждение, желательно дополнительно защитить, что позволит исключить попадание мелких частиц снега. Ширина машины в нашем случае будет не более 65 см, а её рабочий орган будет расчищать дорожки шириной в 50 см. Это даст нам необходимую маневренность и легкость перемещения агрегата. Ну а сейчас перейдем к практической части и рассмотрим, как делается качественная снегоуборочная машина своими руками.

Изготовление шнека

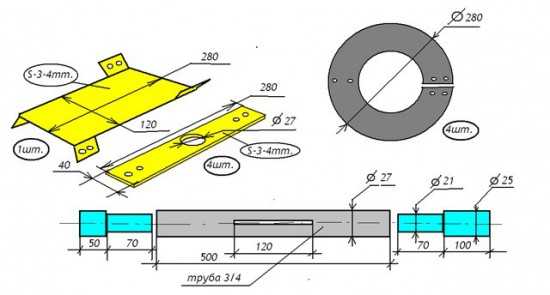

В качестве вала шнека может быть использована ¾-дюймовая труба. В ней нужно сделать пропил, на котором будет фиксироваться металлическая лопатка. Принцип действия будет выглядеть так. В процессе работы по транспортной ленте отбрасываемый снег будет перемещаться к лопатке. Оттуда он будет откидываться по сторонам. Шнековую трубу желательно оборудовать следующим образом. Установить на неё металлическую лопатку и четыре резиновых кольца. В качестве материала для последних может быть использована старая транспортная лента толщиной не менее 1,5 см.

Нужно понимать, что шнековая труба будет вращаться в самоцентрирующихся подшипниках. Необходимо чтобы они были закрытого типа. Это исключит попадание влаги вовнутрь корпуса и увеличит долговечность узла. Передача может быть как ременная, так и цепная. Первая менее шумная, но и не слишком надежная, при заклинивании может выйти из строя.

Шнековая снегоуборочная машина своими руками: чертежи и сборка конструкции

Стенки корпуса машины должны быть больше, нежели сам шнек. Это нужно для того, чтобы предотвратить задевание стенок рабочим органом. Обычно двигатель, установленный на снегоуборщик, в иное время можно использовать на другой технике. Поэтому рекомендуется предусмотреть быстросъемную конструкцию. Для этого сооружается специальная платформа. Такое решение имеет массу достоинств. Во-первых, значительно упрощается очистка инструмента после работы, во-вторых, после снятия мотора агрегат станет в разы легче. Все металлические элементы между собой можно соединить сваркой, но желательно использовать резьбовые соединения. Также предварительно подготовьте чертеж, которым будете руководствоваться при сборке. После этого агрегат можно вводить в эксплуатацию.

Роторный снегоуборщик

В плане конструкции данный агрегат не слишком сложный. Он отлично подходит для уборки снега на участках любого размера. Для сборки конструкции вам понадобится токарный станок и сварочный аппарат. В принципе, подобное оборудование можно найти практически в любой мастерской. В качестве основы мы будем использовать бензиновый двигатель, трос управления дросселем и бензобак.

Первым делом необходимо подобрать заготовку, из которой в дальнейшем на токарном станке будет изготовлен ротор. Если возиться с этим желания нет, то его можно купить в специализированном магазине за небольшие деньги. Внешне ротор напоминает диск. Когда он устанавливается на ступицу, то к нему крепятся лопасти, обычно 5 штук. Монтаж лопастей желательно осуществлять посредством сварки. Лопатки с обратной стороны можно оснастить ребрами жесткости, что повысит эффективность конструкции и её производительность.

На вентилятор нужно надеть кожух, который будет его защищать от попадания различных элементов. Стоит заметить, что различные схемы сборки основных элементов снегоуборочной машины подразумевают размещение головки цилиндров под различными углами. Лучше всего для эффективного охлаждения разместить цилиндр под углом в 90 градусов.

Делаем снегоуборщик своими руками

Наш роторный снегоуборщик практически готов. Осталось закончить сборку, и оборудование можно вводить в эксплуатацию. На ротор необходимо посадить вал. Его устанавливают на попарно размещенные подшипники шарикового типа. Фиксацию к корпусу лучше всего осуществлять с помощью прижимного кольца и пары болтов. Непосредственно ротор к корпусу машины необходимо закрепить с помощью скобы. Она же будет удерживать и прижимное кольцо, что очень удобно. Машину желательно оснастить съемными скребками. Это необходимо для того, чтобы можно было регулировать ширину хвата.

В некоторых случаях это крайне удобная функция, которая, кстати, есть не во всех покупных моделях. Дальность отброса снега в нашем случае будет составлять порядка 6 метров и это при весе агрегата в 18 килограмм. В целом вы получите маневренный и легкий агрегат. Как вы видите, вполне возможно соорудить снегоуборщик своими руками. Как сделать самодельный снегоуборщик, мы разобрались. Сейчас еще несколько важных нюансов.

Стоит обратить внимание

Если в двигатель попадет любой большой и твердый элемент, будь то камень или кусок льда, то он может выйти из строя. Чтобы этого не случилось, внесите в конструкцию предохранительные болты. Не пренебрегайте и подшипниками закрытого типа, но об этом уже было сказано несколько выше. Если вы решили сделать снегоуборочный агрегат своими руками на электроприводе, то должны понимать, что он будет эффективен лишь на небольших дистанциях. В остальном же подобное оборудование более экономичное и менее шумное, нежели бензиновый мотор. Но придется свыкнуться с проводом, который будет везде вас преследовать. Обратите внимание и на используемый при сборке конструкции материал. Он должен быть как можно легче, но при этом прочный. Если агрегат будет слишком тяжелым, работать с ним будет проблематично.

Заключение

Вы можете изготовить и снегоуборщик для мотоблока своими руками. Чертежи в этом случае использовать просто необходимо. Именно на них будут указаны основные размеры и конструктивные особенности агрегата. В целом же такое решение имеет смысл, тем более что такая техника будет перемещаться на колесах, что очень удобно.

Мы разобрались с данной темой. Сложного ничего нет, но для сборки понадобится время, так как что-то нужно купить, а какие-то детали выточить самому. Когда процесс сборки будет окончен, вы можете привести конструкцию в порядок. Тут имеются в виду косметологические работы, такие как окраска, полировка и т. п. В результате ваш самодельный снегоуборщик не будет уступать любому покупному. Но вы сэкономите существенную сумму, да и опыта в таких делах наберетесь и сможете советы новичкам давать.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
