Устройство ленточной пилорамы: назначение, составные части

Сегодня древесина, как и много лет назад, благодаря легкости обработки и невысокой цене является едва ли не самым популярным из природных стройматериалов. Он активно используется как индивидуальными домовладельцами, так и многочисленными строительными фирмами.

Ленточная пилорама используется для распила бревен.

Многие частные предприниматели, которым приходится регулярно работать с деревом, выбирают полупромышленный вид механической обработки. Поэтому многих интересует устройство ленточной пилорамы.

Назначение и принцип работы устройства

Ленточная пилорама представляет собой комплексный станок (рис. 1), предназначенный для продольной распиловки древесины всех степеней твердости на стандартные пиломатериалы — брусья, обрезные или необрезные доски, рейки, лафет, шпон и другие заготовки. Впоследствии они применяются во многих сферах, прежде всего, в строительстве и производстве мебели.

Рисунок 1. Устройство ленточной пилорамы.

Использование данного приспособления позволяет изготавливать продукцию высокого качества с заданными размерами. Этому способствует опция по быстрой и точной настройке параметров пиления древесины.

В настоящее время разработано множество разных схем горизонтального ленточнопильного станка, в некоторых проектах даже активно используется стандартная ручная бензопила. Но все они действуют по одному принципу.

Сводится он к резке пильной лентой, перемещаемой горизонтально, неподвижно закрепленного на платформе бревна (или какого-либо деревянного полуфабриката, который доводится до нужных кондиций).

Ее натягивают между двумя шкивами — ведущим и ведомым — с усилием, обеспечивающим фиксированную прямолинейно-продольную резку древесного материала.

Размерность получаемого пиломатериала задается оператором пилорамы. При этом он пользуется гидравлическими приспособлениями или электронной линейкой. Скорость распиловки устанавливается также электронным способом. Укладка бревен на раму, зажим и переворот заготовок выполняются вручную.

Вернуться к оглавлению

Составные части ленточной пилорамы

Станок для пиления лесоматериалов состоит из следующих деталей:

• пильная рама;
• неподвижная направляющая;
• подвижная направляющая;
• винтовой механизм, поднимающий пильную раму;
• механизм (пружинный или гидравлический), с помощью которого натягивается ленточная пила;
• ведущий шкив;
• ведомый шкив;
• ползун ведомого колеса;
• кожух, ограждающий пильные шкивы;
• электродвигатель;
• эксцентриковые зажимы для бревна;
• фиксатор пильной ленты;
• передача клиноременная;
• рельсовая направляющая для перемещения пилорамы;
• бачок со смазочно-охлаждающей жидкостью.

Вернуться к оглавлению

Устройство ленточнопильного горизонтального станка

Рисунок 2. Пильная рама собирается из пары сварных подошв. К ней приделаны металлические ролики, благодаря которым происходит передвижение рамы.

Пильная рама (рис. 2) представляет собой конструкцию, собранную из пары сварных подошв. На ней смонтированы металлические ролики, обеспечивающие передвижение рамы.

Станина пилорамы имеет П-образную форму. Она собирается из 2 параллельных друг другу швеллеров. При этом ведущее распилочное колесо закреплено статично на одном рамном торце, в то время как ведомое колесо, перемещающееся продольно, смонтировано на другом торце.

В средней части пильной рамы находятся направляющие. Они крепятся к основанию устройства при помощи кронштейнов. Данные приспособления можно разбирать на несколько частей, благодаря чему их удобно транспортировать с места на место. Снизу направляющих элементов расположены опорные ролики с болтами-анкерами. Сверху направляющих установлены опорные стойки для бревна. Весь комплекс пильной рамы перемещается за счет цепного механизма, который расположен в швеллере, соединяющем вверху обе направляющие.

Функцию режущего элемента в данном оборудовании выполняет ленточная пила шириной до 60 мм. Она натягивается с помощью винто-пружинного или гидравлического механизма. В установке и демонтаже режущей ленты участвуют 2 специальных замка, которые прикреплены к станку и ползуну ведомого колеса.

Схема подключения электромотора ленточной пилорамы.

Натяжной механизм спроектирован так, что с его помощью можно настраивать положение ведомого шкива с целью не допустить схода ленточной пилы с колес. За края шкива она выступает на высоту режущего зуба, благодаря чему не нарушается правильный развод зубьев.

Пульт управления пилорамой для удобства распиловки находится со стороны оператора. Здесь же располагаются линейки для точного замера толщин готовых пиломатериалов. Основная рабочая зона, в которой производится распиливание древесины, хорошо просматривается. Оптимальная высота платформы должна быть удобной для работника. Обычно рама подсвечивается.

Пилорама снабжена специальным бачком для смазочно-охлаждающей жидкости. Ее применяют, чтобы не допустить налипания древесных опилок на ленточную пилу и шкивы. Жидкость из бачка подается к месту резки посредством специальных кранов на емкости.

На стойках станины закреплены два ползуна, с помощью которых рама поднимается. Для движения пильной каретки служит специальный винтовой механизм, работающий от электродвигателя.

Таким образом, ленточная пилорама представляет собой удобный станок для качественной заготовки пиломатериалов.

moiinstrumenty.ru

Самодельная пилорама ленточная: конструкция (видео)

Достаточно часто в процессе строительства дачных домов и коттеджей за городом используется древесина. Конструкции из дерева пользуются немалым спросом. Поэтому пилорамы различного типа являются отличными помощниками строителей уже достаточно большое количество времени. В последнее время востребованной стала именно самодельная ленточная пилорама, так как подобная конструкция имеет довольно большое количество преимуществ.

Схема ленточной пилорамы.

Ленточная пилорама может работать с различными породами дерева. Материал можно перерабатывать на доски, бруски, шпон и другие деревянные заготовки.

Ленточную пилораму также можно использовать для производства заготовок, которые в дальнейшем будут применяться для производства мебели, щитков или клееных брусков. Пилорама подобного типа весит в 1,5 раза больше, чем распиливаемая древесина. Это позволяет получать пиломатериалы хорошего качества и использовать конструкцию большой период времени.

Распиловка древесины на ленточной пилораме отличается существенными преимуществами перед распиловкой на пилорамах остальных типов. В ленточной пилораме рабочий процесс облегчен: распиловку можно производить с учетом особенностей каждого из бревен. В процессе ленточного пиления будет образовываться лишь небольшое количество опилок.

Основными преимуществами конструкции являются:

Схема самодельной пилорамы.

• обработка материала высокого качества;
• небольшие размеры конструкции;
• точность распиловки;
• небольшая стоимость;
• простота приспособления;
• небольшой вес пилорамы;
• надежность;
• легкость транспортировки и монтажа;
• экономичность в работе;
• образование небольшого количества шума;
• небольшое количество электрической энергии;
• неограниченный ресурс работы.

Элементы, которые нужны для того, чтобы сделать самодельную ленточную пилораму:

• швеллеры;
• рельсы;
• стальные уголки;
• трубы;
• шпильки;
• болты;
• электродрель;
• раскосы;
• доски или бруски;
• цепь;
• пластинки для зажима.

Конструкция пилорамы ленточного типа

Устройство обычной пилорамы.

Перед тем как изготовить самодельную ленточную пилораму, понадобится узнать ее конструкцию. Схема конструкции пилорамы организовывается по принципу блоков, которые допускают различные способы компоновки. В данном случае конструкция может быть как простой, так и сложной. Последняя оснащается автоматической подачей пилки, определением толщины резания, показателем нагрузки тока, гидравлическими приспособлениями подачи пиловочника и т.д.

Ленточная пилорама состоит из следующих узлов:

• рамы с несколькими направляющими, по которым перемещается лента для распиловки;
• винтового устройства подъема ленты для распиловки;
• устройства натяжения ленты;
• нескольких колес;
• кожуха колес для ограждения;
• держателя ленты;
• клиноременной передачи;
• электрического двигателя;
• рельсов для перемещения пилорамы;
• зажимных элементов для бревен;
• упора и бачка с жидкостью для смачивания.

Рама ленточной пилорамы собирается из нескольких сварных подошв, в которых размещаются ролики пилорамы. Статина в конструкции в форме буквы «П», она изготавливается из нескольких швеллеров, которые размещаются параллельно и скрепляются друг с другом. Ведущий шкив закрепляется на торцевой части рамы, а ведомый — с противоположной стороны. Последний должен иметь возможность передвигаться.

Чертеж пилорамы с размерами.

Направляющие размещаются на кронштейнах в середине рамы. Данные элементы можно разбирать. Они состоят из нескольких секций, потому их очень удобно перевозить. Снизу направляющих размещаются ролики для опоры, в которые ввинчиваются анкерные болты. В верхней части конструкции располагаются опоры бревен. Направляющие скрепляются между собой балкой швеллера, в которой размещается устройство для сцепки. Подобный механизм используется для перемещения устройства для пиления. На рельсах бревно закрепляется при помощи нескольких зажимов винтового типа и упора.

Механизм ленточной пилорамы и рельсов позволяет регулировать их в будущем по ширине взаимного расположения направляющих даже в случае повреждения рамы. В данном случае есть возможность также устанавливать конструкцию на склоне с углом до 15°. Направляющие подвешиваются так, чтобы они были независимыми друг от друга. Поэтому исключаются повреждения станины в случае, если упадет бревно с большим весом. Удлинить рельсы можно путем присоединения еще одной секции.

В качестве приспособления для резки в этом оборудовании для обработки дерева используется пилка, которая имеет ширину 60 мм или менее. Пила ленточной пилорамы натягивается пружинно-винтовым устройством. В передней балке конструкции и на ползунке ведомого шкива размещается несколько замков, которые предназначаются для монтажа и демонтажа ленты для пиления.

Вернуться к оглавлению

Что важно знать для изготовления пилорамы?

Схема подключения электромотора пилорамы.

Чтобы предотвратить сход пилки с колес, в устройстве натяжения ленты предусматривается возможность регулировки расположения колеса так, что устройство располагается к колесу под конкретным углом по горизонтали. Лента для пиления при этом имеет выступ, который равняется величине высоты зубца, в результате чего не будет происходить нарушения развода зубцов пилки.

Элементы управления функционирования пилорамы размещаются со стороны пользователя так, чтобы по максимуму облегчить процесс управления конструкцией. Мерные линейки дают возможность измерять толщину полученных пиломатериалов во всех возможных направлениях. Территория резания располагается в секторе видимости пользователя, предусматривается подсветка рабочего места, оптимальная высота которого приблизительно на уровне пояса пользователя, в результате упрощается процесс загрузки материала и снятия древесины со станка.

Система регулируемой подачи жидкости для смазки необходима, для того чтобы предотвратить налипание опилок на пилку и шкивы. Подобная система способна продлить период службы пилорамы. Бак для смазочно-охлаждающей жидкости располагается в верхней части конструкции. Подача жидкости может регулироваться при помощи кранов, которые располагаются на баке.

Подъем рамы для пиления выполняется несколькими ползунками, которые размещаются на стойках станины. Перемещение каретки для пиления производится при помощи винтового устройства, которое приводится в движение электрическим двигателем и обеспечивает надежное закрепление каретки в нужном положении, а также ее точную настройку по определенной высоте. Подвеска промежуточного шнура питания электродвигателя исполнительных приспособлений размещается над пилорамой. При загрузке и распиловке бревен данная конструкция не будет создавать помех.

Вернуться к оглавлению

Самодельная пилорама ленточного типа: сборка конструкции

Схема крепления кронштейнов и штанги пилорамы.

Следует знать, что ленточную пилораму можно изготовить с легкостью и своими руками. Как уже говорилось ранее, в качестве основания станины подобной конструкции можно использовать несколько швеллеров. Длина элементов должна быть 8 м, а высота — 140 мм или более. В данном случае можно использовать несколько рельсов, которые нужно развернуть подошвой вверх. Можно применить и уголки из стали размером в 50х100 мм. Заготовки обязательно должны быть прямыми.

По высоте на одном и том же расстоянии с шагом приблизительно 1-1,5 м нужно просверлить по всей длине швеллеров небольшое количество отверстий. По количеству подобных отверстий следует сделать стяжки — отрезки трубы длиной по 250 мм. Для скрепления стяжек и швеллеров необходимо использовать шпильки с резьбой или болты длиной 300-350 мм. В данном случае все будет зависеть от используемых материалов.

Все направляющие понадобится смонтировать на стойки, которые собраны из швеллеров и скреплены болтами М12. Количество стоек определяется исходя из длины станины. При длине в 8 м их должно быть около 4 штук. Стойки в крайних частях размещаются на расстоянии 80-100 см от концов направляющих.

Чтобы придать станине дополнительной прочности, следует установить раскосы. Станина имеет достаточно большой вес, в связи с чем ее понадобится собрать на месте изготавливаемой конструкции. Чтобы обеспечить горизонтальность направляющих, под стойки следует подложить доски или бруски. Если есть необходимость, грунт можно подкопать.

Основные части ленточной пилорамы.

На следующем этапе схема подразумевается сборка подвижной тележки, которая изготавливается из металлической плиты толщиной 45 мм. Длина тележки должна быть приблизительно 60 см, в данном случае все будет зависеть от размеров электрического двигателя. Ширина делается такой, чтобы крайние части тележки могли выходить за швеллеры приблизительно на 80 мм со всех сторон. Подбор толщины пластинок и прокладок позволяет перемещать телеги вдоль длины направляющих.

В процессе сборки нужно следить за тем, чтобы щель получилась как можно меньше. Толщина прокладок должна быть на 0,5 мм больше толщины полочки швеллера. Пластинки для зажима и прокладки скрепляются с помощью использования 8 болтов М8. Чтобы была возможность исключить поперечный люфт, к основе телеги следует привернуть пластинки болтами. Тележка может быть смонтирована и на подшипники. В верхней части тележки размещается несколько уголков для закрепления электромотора.

Вернуться к оглавлению

Самодельная пилорама: установка важных составляющих

Чтобы перемещать телегу с пилой дискового типа и движком, следует установить цепочку. Она натягивается для того, чтобы исключить свободный ход штурвала. Последний устанавливается на какой-либо из втулок у звезд, которые размещаются по краям направляющих.

Удобство работы на конструкции, которая изготавливается своими руками, обеспечивается механизмами закрепления бревен. Подобные конструкции можно изготовить из труб диаметром 38-40 мм. В подобные трубы надо будет вставить подвижные штанги, сверху на них размещаются прижимы из уголка 40х40 мм и кулачковые устройства зажима. По отношению к получившемуся расстоянию до линии распиловки длина прижимов должна составить 15 мм или более.

Основными составляющими ленточной пилорамы являются электромотор и пилка.

Рекомендуется приобрести электрический двигатель мощностью 10 кВт и пилку диаметром 1 м.

Если подобные конструкции приобрести не получится, станину надо будет сделать немного меньше. Размеры конструкции будут зависеть от размеров комплектующих.

Сделать самодельную ленточную пилораму просто, если иметь в наличии все необходимые элементы.

moiinstrumenty.ru

Настройка пилорамы ленточной для эффективной работы

Чтобы получить качественные заготовки из древесины для применения их в строительстве или мебельном производстве, важно сделать правильную настройку ленточной пилорамы.

Необходимость настройки ленточной пилорамы

При несоблюдении правил настройки, в процессе пиления появляется поверхность в виде «волны», что приводит к снижению качественных характеристик материала. Настройку ленточных пилорам необходимо проводить ежедневно и после соприкосновения роликов пилорамы с заготовкой из древесины. Производят тщательную проверку и осмотр узлов станка и при необходимости проводят регулировку.

Схема ленточной пилорамы

Этапы настройки ленточной пилорамы

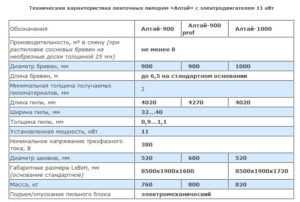

Техническая характеристика ленточной пилорамы

Очерёдность настройки узлов ленточнопильного станка требует специальных навыков и знаний, но не представляет особой сложности.

C помощью регулировочных болтов, колёс и отвеса, шкивы выставляются в плоскости по вертикали.

Выставление шкивов по горизонтали. Делается это при натянутой ленте специальной нитью, проходящей вдоль пилорамы. После установки колёс в горизонтальной плоскости происходит фиксация «ведущего» колеса, которое далее в наладке не участвует.

Установление люфта между передним краем «ведомого» шкива и межзубовым зазором полотна ленточной пилы проводят при натянутой ленте с помощью раскачивания «ведомого» шкива по горизонтали.

Зазор выставляется между межзубовым зазором ленты и передней кромкой «ведущего» шкива пилорамы методом раскачивания «ведомого» колеса по вертикали.

Предотвращение дефекта «волна»

Существует такая проблема, как возникновение неровностей на поверхности распиливаемой доски, называемая «волной». На появление дефекта влияет несколько факторов:

• неопытность или невнимательность оператора станка;
• неправильная настройка (или её отсутствие) ленточных пилорам;
• качество ленты;
• вид древесины.

 Рабочий (оператор)

Качество зависит от рабочего на пилораме

От его профессионализма зависит правильность настройки ленточной пилорамы, выбор скорости пиления и ленты в соответствии с разновидностью лесоматериала.

При малой скорости – доска получается «ребристой», если превышает допустимую – возникают не пропиленные участки в виде «волны».

Настройка играет большую роль в бесперебойной и качественной работе станка.

Станок. Рабочие узлы ленточной пилорамы влияют на качество обработки брёвен, износ одного из них или сбой настройки приведут к дефекту «волна».

Ролики направляющие

Схема роликов ленточной пилорамы

С их помощью выставляется положение пилы относительно опорного стола станка. Точность расположения роликов выверяется регулировочной линейкой, которая входит в комплект ленточной пилорамы. Рабочая поверхность контролируется на предмет износа, приводящего к возникновению вибрации пильного полотна, глубокие риски не допускаются.

Изношенные шпильки и контргайки также подлежат замене.

После того как были заменены повреждённые узлы, выполняется полная регулировка роликов пилы. Следует проверить узел привода направляющей ролика на отсутствие зазора.

Станинные ролики. При износе эти детали заменяют и настраивают. Вертикальные направляющие выставляются перпендикулярно станине, контролируют правильность прилегания роликов (верхних и нижних) к направляющим.

Установка станка

При установке важно обеспечить неподвижность положения, особенно если он не прикреплён к полу болтами, как указано в паспорте по эксплуатации. Зазоры не допускаются. В случае установления люфта, под ноги станка подкладывают стальную пластину необходимой толщины. Некоторые модели лесопилок предусматривают наличие дополнительных опорных ног, которые предотвращают прогиб станины.

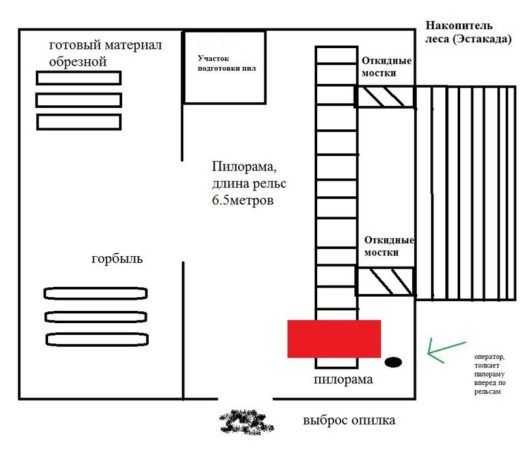

Схема установки пилорамы

Древесина

Некоторые характеристики лесоматериала оказывают влияние на качество распила, в частности на появление «волны».

Разная плотность древесины. В середине бревно менее плотное, чем в верхних слоях, поэтому стружки при распиливании центральной части образуется больше. При распиле этих зон пила не справляется с выноской опилок, она начинает греться и выгибаться, получается «волна».

Виды древесины

Параметры ленточной пилорамы сложно выбрать так, чтобы одновременно хорошо распиливались твёрдые внешние и мягкие внутренние слои. Нужно переделать схему распила или провести дополнительную операцию по выравниванию бруса.



«Волна» образуется при обработке замёрзшей древесины. Если лесоматериал проморожен одинаково, то проблемы такой не возникает, но если приходится пилить частично подмороженные брёвна, то возникнет дефект «волны», как при обработке древесины разной плотности.

При пилении брёвен с наличием большого количества сучков возникает риск появления «волны». Нужно постепенно уменьшать, а затем увеличивать скорость распиливания при их обрабатывании.

При обработке смолистой поверхности бревна, опил налипает на полотно пилорамы, что приводит к его утолщению, оно греется, натяжение ослабевает, получается «волна».

Осмотр деталей механизма

Перед началом работы необходимо произвести осмотр узлов лесопильного станка.

Механизм подъёма перемещает раму «вверх-вниз» при помощи передачи, приводимой в движение электрическим мотором. Пульт управления находится в электрическом шкафу, вмонтированном в верхнюю перемычку станины, обязательно требуется подключение заземления. Рама ленточнопильного станка состоит из двух балок, соединённых между собой. На торцах расположены пильные шкивы:

• «ведущий» – закреплён неподвижно;
• «ведомый» – перемещается продольно.

Схема рамы ленточнопильного станка

Пилорама снабжена устройством натяжения пилы, содержащим пружинно-винтовой механизм.

На кожухе пильных шкивов ленточной пилорамы находится бак со смазочно-охлаждающим составом.

Проверка и настройка ленточной пилы

Проверка пилорамы

Корректное натяжение полотна пилы – основополагающий фактор, оказывающий влияние на качественные характеристики древесину и время службы пилы. Натяжка ленты осуществляется в соответствии с выбранным видом полотна пилы, параметры указываются в технической документации завода-изготовителя. Пильная лента насаживается на шкивы, слегка натягивается, закрепляется болтами, затем натягивается до нужной величины.

Проверяется ход пилы на направляющих и шкивах. Нужно убедиться, что лента пилы верно расположена на направляющих. Затем на несколько секунд включить электрический привод, отключить. Вскрыть кожухи и посмотреть положение полотна на шкивах. Если зазор между выступом колёс и задней кромкой ленты – от 1 до 2 мм, то настройка сделана правильно.

Если превышает данный диапазон, или полотно перемещается по выступу колеса, то делают регулировку хода ленты пилы. При повороте шурупа в правую сторону – полотно придвинется к выступу натяжного колеса, если в левую сторону – удалится от выступа. Закрыть кожухи. Снова проверить работу пилорамы.

Установка и настройка направляющих «кубиков»

Схема направляющих кубиков

Крепёжные винты направляющих ослабляются и прижимаются к верхней грани полотна. Нужно убедиться, что «кубик» не будет вдавливаться в ленту и не испортит её. Затем они опять затягиваются, и если «кубик» имеет верную наладку – его верхняя грань и настроечная линейка будут расположены параллельно.

Установка щётки.Щётка оказывает влияние на эффективность и точность пиления, эксплуатационный срок ленточного полотна, рабочих шкивов, опорных роликов. При установке нужно отслеживать, чтобы щетина не задевала дна зубьев пилы.

Видео по теме: Инструкция по настройке ленточной пилорамы
