Принцип действия металлоискателя

Содержание:

1. Простейшие конструкции металлоискателей
2. Средний класс металлоискателей
3. Металлоискатели компьютеризированные
4. Приборы для золотоискателей
5. Глубинные металлоискатели
6. Стационарные металлодетекторы

Металлоискатели давно нашли широкое применение в различных областях жизни и деятельности людей. Все больше этих приборов используется в бытовых условиях, и для того, чтобы правильно выбрать необходимую модель, нужно знать принцип действия металлоискателя. Затем, останется только следовать прилагаемой инструкции.

Основные принципы работы прибора

Действие металлоискателей основано на физических принципах, позволяющих обнаруживать объекты. Этим объясняется довольно ограниченная область их действия. Каждый тип маталлоискателя обладает разной чувствительностью, пропорциональной его стоимости. Немаловажную роль играет возможность эффективно определять различные металлы.

Чаще всего используется разница частоты образцового и поискового генератора, которая сравнивается между собой. В качестве измеряемого параметра выступает катушка поисковой головки. В зависимости от вида металла, происходит повышение или понижение частоты поискового контура. Затем происходит ее сравнение с эталоном частоты в опорном генераторе. Полученная разница отображается с помощью визуального или звукового индикатора.

В другом варианте анализируется в приемной катушке и сдвиг фазы сигналов приемной и передающей катушки. Если поблизости не наблюдается каких-либо металлических предметов или объектов, то сигнал в приемной катушке будет иметь минимальную амплитуду, а сдвиг фазы составит 0 или 900. Когда поисковая головка приближается к металлу, начинается увеличение амплитуды сигнала в ее приемной катушке. Изменение сдвига фазы в этом случае связано с проводимостью металла. С помощью данного метода удается различать черные и цветные металлы, выявлять пустоты и отстраиваться от грунтов.

Существуют и другие принципы работы металлоискателей, успешно применяемые в различных конструкциях этих приборов.

Простейшие конструкции металлоискателей

Данные приборы предназначены для начинающих пользователей, применяемые для выполнения простейших поисковых работ. Как правило, их конструкция представляет собой динамический вариант, при котором поисковая головка находится в непрерывном движении.Только в этом случае возможно появление сигнала. Сигнал сразу же исчезает, если головка останавливается.

Главными преимуществами динамического принципа действия считается возможность автоматически отстраиваться от средних грунтов, а также простота настройки прибора. Металлоискатель обладает простейшей дешевой схемой в сочетании с высокой надежностью. В качестве недостатков следует отметить слабую чувствительность в сравнении с металлоискателями других типов. Локализация объектов неточная, из-за низкой чувствительности возможны ложные срабатывания, особенно на сложных грунтах.

Управление металлоискателем очень простое, включающее от 1-й до 3-х ручек настройки громкости, уровня дискриминации, чувствительности. При отсутствии одной из них, тот или иной параметр сразу же устанавливается на максимальное значение. Скорость непрерывного сканирования составляет примерно 30 см/с.

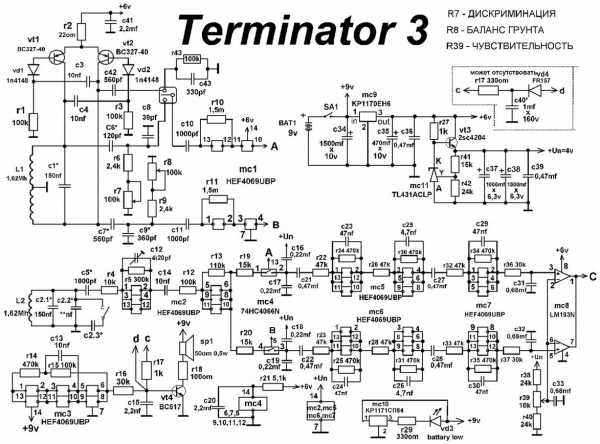

Средний класс металлоискателей

Приборы такого класса характеризуются высокой чувствительностью и хорошей разрешающей способностью. В их комплект входит несколько заменяемых поисковых головок с разными диаметрами круглой или овальной формы. Управление может включать в себя до 8-ми органов с различными функциями. Настройка происходит в течение нескольких минут при наличии определенных навыков.

В процессе ручной отстройки от грунта осуществляется вращение необходимого регулятора до тех пор, пока в головке, поднятой и опущенной к земле, не появится одинаковый начальный сигнал. Данные приборы обладают многоступенчатой дискриминацией, позволяющей вести поиск любых металлов. В управлении может быть дополнительная кнопка, обеспечивающая быструю подстройку. Большое количество органов управления связано с отсутствием микропроцессоров в конструкциях металлоискателей этого типа.

Металлоискатели компьютеризированные

Приборы под управлением компьютеров могут принимать самостоятельные решения о каждой конкретной находке. Определяющую роль в схеме играет микропроцессор. Металлоискатели оборудованы жидкокристаллическим экраном или стрелочным индикатором. Ввод программ осуществляется сенсорными клавишами.

Память металлоискателя загружена несколькими программами, позволяющими выполнять поиск в самых разных условиях. Классификация каждой находки производится путем измерения амплитудно-фазовых характеристик, с выводом результатов на экран. Градации измеряемого параметра находятся в пределах 8-190 единиц. На основании оптимальными данных возможна подборка и ввод собственной программы в память металлоискателя для конкретных условий. Таким же путем устанавливается любая схема, отличающая нежелательные находки.

Приборы для золотоискателей

Многие люди увлекаются поисками самородного золота. Для этих целей становятся просто незаменимыми специальные приборы. Главная сложность заключается в ложной идентификации мелких частиц благородного металла. Прибор считает их крупинками черных металлов и отказывается обнаруживать. Дополнительные трудности возникают, когда золото сопровождает так называемый черный песок, с содержанием магнетита. Отрицательное влияние оказывает сильная минерализация грунта.

Эти препятствия успешно преодолеваются путем значительного увеличения рабочей частоты. У обычных приборов этот показатель составляет 2-7 кГц, а у специальных металлоискателей, настроенный на золото – 18-70 кГц. Кроме того, приборы оборудуются эллиптическими поисковыми головками.

Практикуется использование модифицированных импульсных приборов, показывающих высокие результаты при поиске утерянных мелких золотых изделий.

Глубинные металлоискатели

Данные приборы предназначены для поиска предметов, расположенных на большой глубине. Принцип действия металлоискателей этого типа основан на разнесении в пространстве приемной и передающей плоских катушек. Они оформлены в виде двух поисковых головок, жестко соединенных между собой штангой. Рабочее положение одной катушки – параллельно с земной поверхностью. Другая катушка располагается перпендикулярно. Одна из них осуществляет излучение электромагнитных колебаний, а другая – выполняет их прием. В процессе сканирования перекрывается полоса, равная ширине катушки.

Таким образом,в отличие от обычных грунтовых металлоискателей, рассчитанных на максимальную глубину до 3-х метров, глубинные приборы позволяют обнаруживать крупные предметы, глубина расположения которых достигает от 3 до 6 метров. Они определяют не только металлы, но и возможные внутренние изменения грунтов, например, пустоты или фундаменты зданий.

Стационарные металлодетекторы

Эти приборы предназначены для использования в основном на контрольно-пропускных пунктах. Как правило, они изготавливаются в виде арочных или П-образных ворот. В современных многозоновых металлодетекторах имеется возможность обнаруживать металлические объекты, расположенные на различной высоте. Они включают в себя несколько составных частей, контролирующих свои зоны и управляемые компьютером.

Существуют модели с небольшими размерами и массой, применяемые на временных контрольных постах.

electric-220.ru

разновидности, подробная инструкция, принцип работы и схемы

В наше время многие люди стараются не покупать металлоискатели, а собирать их своими руками. Как правило, считается, что вещь, сделанная своими руками намного хуже, чем фирменные экземпляры. Практика показала, что качественно выполненный продукт может конкурировать с металлоискателями, выполненными на производстве.

Само собой, что такой аппарат, может быть, будет выглядеть немного хуже по своим эстетическим показателям, но касательно технических данных, он будет конкурентоспособным.

Общие сведения по металлоискателям

Перед тем как начать собирать собственный металлоискатель, нужно узнать принципы его работы и на какие виды может подразделяться подобная техника.

Конструкция

В основном металлоискатели подразделяют на пять типов. Они отличаются по глубине поиска и типу металла. Имеют разнообразные функции, которые упрощают работу, но всё-таки даже при таких отличиях можно выделить некоторые схожие особенности.

1. Намагниченная катушка — одна из самых основных деталей, которая находится на нижней части металлоискателя. Как правило, она отвечает за поиск металлических изделий. От мощности и размеров катушки зависит, на какой глубине можно будет обнаружить металлические предметы. Кроме того, на качество и потенциал намагниченной катушки влияет и рабочая схема.
2. Блок управления отвечает в основном за управление главных функций металлодетектора. Эта деталь состоит из процессора небольшого размера, динамиков, и аккумулятора. В современных версиях металлоискателя могут быть добавлены и другие вспомогательные функции.
3. Держатель с подлокотником выполняет самую простую функцию. Это элемент, который соединяет блок управления и катушку в единое целое. Есть множество разновидностей таких держателей, которые имеют один постоянный или изменяющийся размер. В основном это сделано для того, чтобы человек ощущал себя как можно комфортнее при поиске металлических предметов, а не наклонялся постоянно.
4. Кабель катушка отвечает за взаимодействие между блоком управления и намагниченной катушкой.

Принцип работы

Структура системы металлоискателя только на первый взгляд может показаться сложной. На самом деле, весь процесс — это просто притяжение металлических изделий с помощью намагниченной катушки. В то время как катушка начинает притягивать металлические детали, через неё проходят магнитные волны, а уже после этого раздаётся сигнал.

Стоит отметить, что катушки работают на низких или высоких частотах. Если аппаратура работает на низких частотах, то металлические изделия в основном будут

найдены только на глубине четырёх метров. Кроме того, металлоискатель, который работает на низких частотах, может обнаружить только большие по величине образцы, в то время как маленькие металлические детали на поверхности останутся незамеченными. Металлодетектор, который реагирует на высоких частотах, наоборот, находит только мелкие детали на поверхности, при этом не может работать на глубине больше двух метров и искать большие по размеру предметы.

Типовые разновидности

Металлоискатели можно разделить на 5 типов, учитывая устройство, которое отвечает за передачу и получение сигнала.

1. Первый тип металлоискателя выполнен по типу «приём-передача». Структура аппарата имеет две индуктивные катушки, которые отвечают за передачу и приём сигнала, то есть каждая выполняет свою определённую цель. Устройство работает так, чтобы сигнал в спокойном состоянии металлоискателя не попадал на приёмную катушку, а когда производится поиск металлических предметов, наоборот, происходило усиление сигнала, который дальше попадает в блок управления.
2. Индукционный тип полностью повторяет первый вариант металлоискателя, так как система также имеет в наличии две катушки, направленные на передачу и приём, но они работают как одно целое. При самостоятельной сборке это может вызвать проблемы при выявлении отражённого сигнала.
3. Металлоискатели, которые сделаны с использование LC — генераторов, пользуется большой популярностью. Часто именно такой вид аппаратуры и производят своими руками. Техника работает только на малой частоте, но это, в свою очередь, компенсируется удобством использования и лёгкостью сборки. Принцип работы заключается в частоте, которая изменяется по мере приближения к металлическому предмету.
4. Измеритель добротности — это ещё один вариант металлоискателя, который также работает при помощи LC — генератора. Чем ближе находиться металл, тем ниже становиться добротность. Такой металлодетектор своими руками очень просто собрать, но есть и один минус, нестабильная работа при низких температурах.
5. Импульсная разновидность металлоискателей работает при помощи передачи вихревого тока, который начинает реагировать на металлические объекты. В это время на блок управления передаётся импульсный сигнал, который усиливается или становиться слабее в зависимости от расстояния до металлической детали.

Как сделать металлоискатель своими руками?

Сделать собственный самодельный металлоискатель не слишком сложно, даже если нет определённых навыков в электрике и в самой системе. На сегодняшний день существует достаточно большое количество металлоискателей, которые можно собрать в домашних условиях. Они отличаются по схемам, которые приходится использовать для создания блока управления, материалами и сложностью сборки.

Как правило, самый сложный металлоискатель собирается по схеме, где необходимо установить в структуру системы сразу два генератора. Это достаточно сложно для новичка. Есть и более простой вид металлоискателя, который можно спокойно сделать в домашних условиях, при этом использовать только подручные материалы.

Корпус

Сборку самодельного металлоискателя нужно начинать с разработки корпуса. Он должен собой представлять простую штангу, которая может быть сварена или соединена крепежами. Фактически определённых рамок корпуса нет. Тут каждый человек может сделать штангу под себя, но важно помнить о некоторых факторах.

В первую очередь, материал, который подбирается для изготовления корпуса, должен быть достаточно прочным, чтобы долгое время выдерживать вес взрослого человека. Кроме того, нельзя забывать и о размерах такой штанги, ведь если неправильно подобрать длину под свой рост, при каждом поиске металлических объектов придётся по несколько минут стоять в согнутом состоянии.

Многие люди упрощают себе задачу по созданию корпуса используя простой костыль, который к тому же имеет сразу и подлокотник. Костыль можно легко подобрать под свой рост, и стоит он не слишком дорого.

Поисковая катушка

Сделать самодельную катушку для поиска достаточно сложно, но можно. Первым делом необходимо приступить к созданию устройства для наматывания катушки. Для начала нужно взять простую доску размером 18 на 18, гвозди и кембрик.

После этого на доске нужно нарисовать ровный круг и вбить по его диаметру не меньше 16 гвоздей, так чтобы они немного выпирали примерно на 2 см. После этого на гвозди устанавливаются кембрики, которые прочно обматываются медной проволокой. В конце работы весь медный круг закрепляется прочно нитками, которые нужно намотать по всему диаметру и обработать эпоксидной смолой.

Надо оставить длиной 4 см вывод, затянуть катушку изолентой и экранировать с помощью фольги. Медный провод нужно облужить длиной 1,25 см и после этого опять намотать его на катушку. Дальше действие повторяется, а, точнее говоря, катушка обматывается изолентой. К выводу катушки ещё нужно будет припаять контактную площадку.

Блок управления

Для создания блока управления потребуется:

• батарея аккумуляторная мощностью 9 вольт;
• схемы;
• динамик на 8 Ом;
• усилительный транзистор.

Все необходимые детали можно найти в старом приёмнике транзисторного типа. Для сборки блока управления необходимо будет найти подходящий корпус и монтировать все детали.

Схема и катушка соединяются вместе при помощи экранированного провода. Кабельный экран припаивается к выводу катушки, устанавливается изоляция, а кабель фиксируется к корпусу при помощи изоленты.

Заключение

Сделать металлоискатель начального уровня достаточно просто в домашних условиях при помощи подручных средств. Всё что нужно делать, это следовать инструкциям и схемам сборки аппаратуры. В итоге получается модель, которую можно использовать для поиска мелких металлических объектов на глубине до 1 м.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Принцип работы металлоискателя

Принцип работы металлоискателя

Как известно, металлоискатель способен обнаруживать присутствие металлических предметов, абсолютно не контактируя с ними. Информирование оператора о наличии металла происходит с помощью специальных сигналов: звука, перемещения стрелки, изменения в показателях индикатора и т.д.

В зависимости от принципа работы можно выделить такие виды металлоискателей:

1. Металлоискатель с электронным частотомером

Принцип работы такого металлоискателя основывается на оценке электронным частотомером частоты измерительного генератора, когда сам датчик еще находится вдали от мишени. Полученное значение «запоминается»  регистром. После чего, в процессе поиска интересующих объектов, электронный частотомер занимается беспрерывным измерением частоты принимающего генератора. Из полученных данных вычитается показатель эталонной частоты, а результат выводится на экран индикации.

Схема метал детектора с электронным частотометром

2. Металлоискатель на биениях

Принцип работы металлоискателя на биениях основывается на совокупности разности частот, исходящих от двух генераторов. Один из этих генераторов имеет стабильную частоту, а в систему второго входит датчик, представляющий собой катушку индуктивности. Если металлические предметы не располагаются вблизи металлоискателя, значения частот генераторов в приборе практически совпадают. Наличие же металла возле датчика приводит к резкому изменению частоты генератора.

Схема метал детектора на биениях

Регистрация разности частот может происходить самыми различными путями. Простейшим способом является прослушивание сигнала с помощью головных телефонов или громкоговорителя. Также часто используются цифровые способы измерения колебания частот.

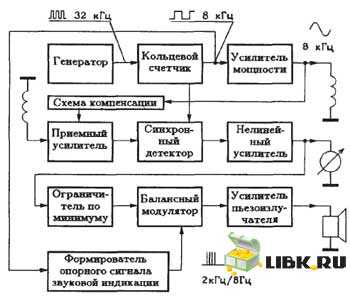

3. Металлоискатели с принципом работы «передача-прием»

Принцип работы такого металлоискателя заключается в регистрации сигнала, который отразился от металлического предмета. Возникновение отраженного сигнала является результатом воздействия магнитного поля с переменным потоком катушки прибора на мишень (предмет из металла). При этом, в структуру прибора входит, как минимум, две катушки, одна из которых «отвечает» за передачу сигнала, а другая – за его прием.

Работа металлоискателя «передача-прием» основывается на определенном взаимо расположении катушек, исключающем воздействие одной на другую.  Таким образом, если посторонние металлические предметы отсутствуют, излучающая катушка наводит нулевой сигнал на систему приемной. Появление же металлических предметов вблизи катушек приводит к возникновению специального сигнала.

4. Одно катушечный индукционный металлоискатель

Конструкция датчика данного прибора включает в себя только одну катушку, следящую за частотными изменениями. Если вблизи с металлоискателем появляется мишень, возникает отраженный сигнал. В катушке его «наводит»  дополнительный электрический сигнал. Оператору потребуется только выделить этот сигнал. Зарегистрировать отраженный сигнал можно методом вычисления из присутствующего в катушке электрического показателя сигнал аналогичной фазы, частоты, амплитуды, что наблюдался в условиях отсутствия металла поблизости.

В целом, одно катушечный индукционный металлоискатель сочетает в себе характеристики приборов, работающих на биении с аппаратами принципа «передачи-приема». Таким образом, одно катушечный металлоискатель отличается высокой чувствительность и простотой конструкции.

5. Импульсный металлоискатель

Импульсный металлоискатель характеризуется высокой чувствительностью и может использоваться для поиска различных предметов даже на большой глубине. В основу работы такого металлоискателя положен временной метод разделения сигналов излучения и отражения. Такой метод очень часто применяется в эхо- и радиолокации импульсного типа.

Генератором импульсов формируется импульсы тока кратковременного диапазона, которые впоследствии поступают в излучающую катушку. Здесь уже происходит их преобразование в импульсы магнитной индукции. Поскольку генератор импульсов, т.е. излучающая катушка, имеет индуктивный характер, на импульсных фронтах возникают «перегрузки» в форме перепадов в напряжении. Данные всплески могут достигать амплитудных показателей в десятки, а то и сотен вольт. Однако, все же, лучше не использовать защитные ограничители, т.к. может произойти затягивание фронта импульсного тока и магнитной индукции. В результате, усложнится процесс отделения сигнала отражающего типа.

Схема импульсного метал детектора

Следует отметить, что излучающая и приемная катушка могут располагаться в абсолютно произвольном порядке. Это обусловлено тем, что проникновение излучаемого сигнала и влияние на катушку отраженного разнесены по определенным временным промежуткам. Кроме этого, одна и та же катушка может выполнять любую из ролей: как принимать сигнал, так и отражать его.

6. Магнитометры

Магнитометры – приборы, предназначением которых является изменением показателей магнитного поля. При этом, магнитометры могут использоваться и в качестве металлоискателей. Это возможно благодаря тому, что магнитное поле Земли может искажаться различными материалами с ферромагнитными свойствами, например, железом. Обнаружение таких объектов происходит путем регистрации отклонений от исходного для определенной местности модуля магнитного поля. В результате, можно наблюдать некоторую магнитную неоднородность (аномалии), которые как раз и могут быть вызваны предметами из металла.

В отличие от рассмотренных выше металлоискателей, магнитометры охватывают больший диапазон обнаружения железных предметов. Наверное, многим приходилось слышать о нахождении с помощью магнитометра, например, автомобиля, расположенного на расстоянии 10 метров от оператора. В тоже время, главным недостатком магнитометров является их неспособность обнаруживать предметы, изготовленные из цветных металлов. К тому же, магнитометр может реагировать не только на железо, но и на так званые естественные магнитные аномалии. Это могут быть, к примеру, залежи минералов или отдельные минералы и т.д.

Схема магнитометра

7. Радиолокаторы

Принцип работы любого радиолокатора основывается на методе изучения электромагнитной энергии, ее отражения и прием от различных объектов, находящихся в воздухе, на море или земле. Отраженный сигнал принимается для дальнейшей обработки и анализа. В результате, можно безошибочно определить местонахождение интересующего объекта, его скорость  и траекторию движения.

Радиолокаторы обладают целым рядом неоспоримых преимуществ. Так, они позволяют работать с достаточно большими расстояниями. Сигнал, который был отражен можно считать таковым, что полностью подчиняется законам геометрической оптики, а его ослабления пропорционально лишь второй степени расстояния. В тоже время, серьезным недостатком радиолокатора является то, что излучая электромагнитные волны, он позволяет обнаружить свое местонахождение. Однако сейчас интенсивно ведется поиск методов, помогающих скрыть сигнатуры радиолокаторов и вполне возможно, что в скором времени удастся избавить от указанного недостатка.

Также рекомендуем ознакомиться с Лампово-полупроводниковый УМЗЧ.

Похожие статьи:

Армейский металлоискатель

libk.ru

Металлоискатель своими руками – 12 принципиальных схем

Металлоискатель своими руками – как это следует из самого названия, такие устройства изготавливаются самостоятельно и предназначены для поиска металлических предметов, используются по достаточно узкому назначению. Однако способы их реализации достаточно разнообразны и составляют целое направление в радиоэлектронике.

Металлоискатель Н. Мартынюка

Металлоискатель по схеме Н. Мартынюка (рис. 1) выполнен на основе миниатюрного радиопередатчика, излучение которого модулировано звуковым сигналом [Рл 8/97-30]. Модулятор — низкочастотный генератор выполнен по хорошо известной схеме симметричного мультивибратора.

Сигнал с коллектора одного из транзисторов мультивибратора подается на базу транзистора высокочастотного генератора (VT3). Рабочая частота генератора располагается в области частот УКВ-ЧМ радиовещательного диапазона (64… 108 МГц). В качестве катушки индуктивности колебательного контура использован отрезок телевизионного кабеля в виде витка диаметром 15.. .25 см.

Рис. 1. Принципиальная схема металлоискателя Н. Мартынюка.

Если к катушке индуктивности колебательного контура приблизить металлический предмет, частота генерации заметно изменится. Чем ближе поднесен предмет к катушке, тем больше будет уход частоты. Для регистрации изменения частоты используется обычный ЧМ-радиоприемник, настроенный на частоту ВЧ генератора.

Систему автоподстройки частоты приемника следует отключить. В отсутствие металлического предмета из громкоговорителя приемника слышен громкий звуковой сигнал.

Если к катушке индуктивности поднести кусок металла, то частота генерации изменится, а громкость сигнала снизится. Недостатком устройства является его реакция не только на металлические, но и на любые другие токопроводящие предметы.

Металлоискатель на основе низкочастотного LC-генератора

На рис. 2 – 4 показана схема металлоискателя с другим принципом действия, основанным на использовании низкочастотного LC-генератора и мостового индикатора изменения частоты. Поисковая катушка металлоискателя выполнена в соответствии с рис. 2, 3 (с коррекцией числа витков).

Рис. 2. Поисковая катушка металлоискателя.

Рис. 3. Поисковая катушка металлоискателя.

Выходной сигнал с генератора поступает на мостовую измерительную схему. В качестве нуль-индикатора моста использован высокоомный телефонный капсюль ТОН-1 или ТОН-2, который можно заменить стрелочным или иным внешним измерительным прибором переменного тока. Генератор работает на частоте f1, например, 800 Гц.

Мост перед началом работы балансируют на нуль подстройкой конденсатора С* колебательного контура поисковой катушки. Частоту f2=f1, при которой мост будет сбалансирован, можно определить из выражения:

Изначально в телефонном капсюле звук отсутствует. При внесении в поле поисковой катушки L1 металлического предмета, частота генерации f1 изменится, произойдет разбалансировка моста, в телефонном капсюле будет слышен звуковой сигнал.

Рис. 4. Схема металлоискателя с принципом действия, основанным на использовании низкочастотного LC-генератора.

Мостовая схема металлоискателя

Мостовая схема металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении металлических предметов, представлена на рис. 5. На мост подается сигнал звуковой частоты от низкочастотного генератора. Потенциометром R1 мост балансируют на отсутствие звукового сигнала в телефонном капсюле.

Рис. 5. Мостовая схема металлоискателя.

Для повышения чувствительности схемы и повышения амплитуды сигнала разбаланса моста к его диагонали может быть подключен усилитель низкой частоты. Индуктивность катушки L2 должна быть сопоставима с индуктивностью поисковой катушки L1.

Металоискатель на основе приемника с СВ диапазоном

Металлоискатель, работающий совместно с радиовещательным супергетеродинным радиоприемником средневолнового диапазона, можно собрать по схеме, показанной на рис. 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована конструкция, изображенная на рис. 2.

Рис. 6. Металлоискатель, работающий совместно с супергетеродинным радиоприемником СВ-диапазона.

Устройство представляет собой обычный генератор высокой частоты, работающий на частоте 465 кГц (промежуточная частота любого АМ-радиовещательного приемника). В качестве генератора можно использовать схемы, представленные в главе 12.

В исходном состоянии частота генератора ВЧ, смешиваясь в близкорасположенном радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к образованию сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии в поле действия поисковой катушки металла), тональность звукового сигнала меняется пропорционально количеству (объему) металлического предмета, его удалению, природе металла (одни металлы повышают частоту генерации, другие, напротив, понижают).

Простой металлоискатель на двух транзисторах

Рис. 7. Схема простого металлоискателя на кремниевом и полевом транзисторах.

Схема простого металлоискателя представлена на рис. 7. В устройстве использован низкочастотный LC-генера-тор, частота которого зависит от индуктивности поисковой катушки L1. При наличии металлического предмета частота генерации изменяется, что можно услышать с помощью телефонного капсюля BF1. Чувствительность такой схемы невысока, т.к. на слух определять малые изменения частоты достаточно сложно.

Металлоискатель малых количеств магнитного материала

Металлоискатель малых количеств магнитного материала может быть выполнен по схеме на рис. 8. В качестве датчика такого устройства использована универсальная головка от магнитофона. Для усиления слабых сигналов, снимаемых с датчика, необходимо использовать высокочувствительный усилитель низкой частоты, выходной сигнал которого поступает на телефонный капсюль.

Рис. 8. Схема металлоискателя малых количеств магнитного материала.

Схема индикатора металла

Иной метод индикации наличия металла использован в устройстве по схеме на рис.9. Устройство содержит высокочастотный генератор с поисковой катушкой индуктивности и работает на частоте f1. Для индикации величины сигнала использован простейший высокочастотный милливольтметр.

Рис. 9. Принципиальная схема индикатора металла.

Он выполнен на диоде VD1, транзисторе VT1, конденсаторе С1 и миллиамперметре (микроамперметре) РА1. Между выходом генератора и входом высокочастотного милливольтметра включен кварцевый резонатор. Если частота генерации f1 и частота кварцевого резонатора f2 совпадают, стрелка прибора будет на нуле. Стоит частоте генерации измениться в результате внесения металлического предмета в поле поисковой катушки, стрелка прибора отклонится.

Рабочие частоты таких металлоискателей обычно находятся в диапазоне 0,1…2 МГц. Для начальной установки частоты генерации этого и других приборов подобного назначения используют конденсатор переменной емкости или подстроечный конденсатор, подключенный параллельно поисковой катушке индуктивности.

Типовый металлоискатель с двумя генераторами

На рис. 10 приведена типовая схема самого распространенного металлоискателя. Его принцип действия основан на биениях частот эталонного и поискового генераторов.

Рис. 10. Схема металоискателя с двумя генераторами.

Рис. 11. Принципиальная схема блока-генератора для металлоискателя.

Однотипный узел, общий для обоих генераторов, показан на рис. 11. Генератор выполнен по общеизвестной схеме «емкостной трехточки». На рис. 10 показана полная схема устройства. В качестве поисковой катушки L1 применяется конструкция, представленная на рис. 2 и 3.

Начальные частоты генераторов должны быть одинаковы. Выходные сигналы с генераторов через конденсаторы С2, СЗ (рис. 10) подаются на смеситель, выделяющий разностную частоту. Выделенный звуковой сигнал через усилительный каскад на транзисторе VT1 поступает на телефонный капсюль BF1.

Металлоискатель на принципе срыва частоты генерации

Металлоискатель может работать и на принципе срыва частоты генерации. Схема такого устройства изображена на рис.12. При выполнении определенных условий (частота кварцевого резонатора равна резонансной частоте колебательного LC-контура с поисковой катушкой) ток в цепи эмиттера транзистора VT1 минимален.

Если резонансная частота LC-контура заметно изменится, то генерация сорвется, а показания прибора значительно возрастут. Параллельно измерительному прибору рекомендуется подключить конденсатор емкостью 1 …100 нФ.

Рис. 12. Схема металлоискателя что работает на принципе срыва частоты генерации.

Металлодетекторы для поиска мелких предметов

Искатели металла, предназначенные для поиска небольших металлических предметов в быту, могут быть собраны по представленным на рис. 13 — 15 схемам.

Такие металлоискатели работают также на принципе срыва генерации: генератор, в состав которого входит поисковая катушка индуктивности, работает в «критическом» режиме.

Режим работы генератора установлен подстроенными элементами (потенциометрами) так, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, приведет к срыву колебаний. Для индикации наличия/отсутствия генерации использованы светодиодные индикаторы уровня (наличия) переменного напряжения.

Катушки индуктивности L1 и L2 в схеме на рис. 13 содержат, соответственно, 50 и 80 витков провода диаметром 0,7…0,75 мм [Fs 8/75]. Катушки намотаны на ферритовом сердечнике 600НН диаметром 10 мм и длиной 100… 140 мм. Рабочая частота генератора около 150 кГц.

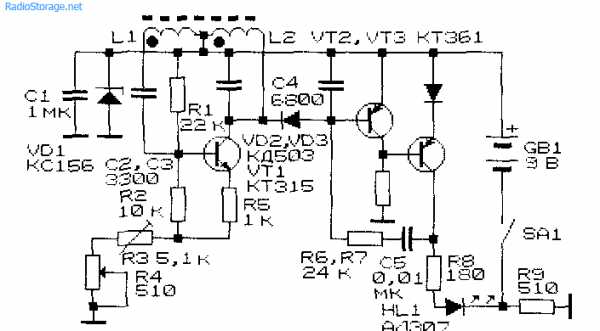

Рис. 13. Схема простого металлоискателя на трех транзисторах.



Рис. 14. Схема простого металлоискателя на четырех транзисторах со световой индикацией.

Катушки индуктивности L1 и L2 другой схемы (рис. 14), выполненной в соответствии с патентом ФРГ(№ 2027408, 1974 г.), имеют 120 и 45 витков, соответственно, при диаметре провода 0,3 мм [Р 7/80-61]. Использован ферритовый сердечник 400НН или 600НН диаметром 8 мм и длиной 120 мм.

Бытовой искатель металла

Бытовой искатель металла (БИМ) (рис. 15), выпускавшийся ранее заводом «Радиоприбор» (г. Москва), позволяет обнаружить мелкие металлические предметы на удалении до 45 мм. Намоточные данные его катушек индуктивности неизвестны, однако при повторении схемы можно ориентироваться на данные, приводимые для приборов аналогичного назначения (рис. 13 и 14).

Рис. 15. Схема бытового искателя металла.



Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год

www.qrz.ru

Делаем простой и надёжный металлоискатель своими руками

data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-2167793600289487″
data-ad-slot=”4187947634″>

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками.  Вот и я решил собрать свой первый металлоискатель. В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Minelab, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта , отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7.  Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:



Если громкости окажется слишком много,  можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:



• Микросхемы; К176ЛА7, К176ЛА9
• Кварцевый резонатор; 1 МГц
• Варикап; Д901Е
• Резисторы; 150к-3шт., 30к-1шт.
• Резистор переменного сопротивления; 10к-1шт.
• Конденсатор электролитический;50Мкф/15 вольт
• Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

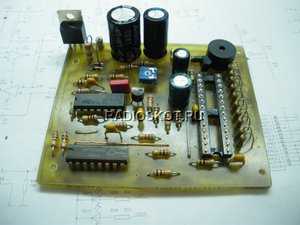

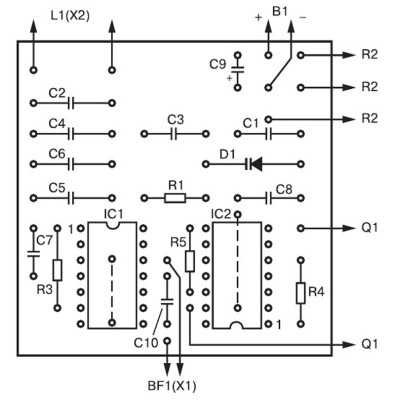

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

data-ad-layout=”in-article”
data-ad-format=”fluid”
data-ad-client=”ca-pub-2167793600289487″
data-ad-slot=”3149603875″>

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко ( например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я  оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень  биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

radiobezdna.ru

Глубинный металлоискатель своими руками: схема, инструкция сборки

Глубинный металлоискатель по конструкции напоминает обычный, за исключением некоторых технических деталей. Отличием его также является повышенная чувствительность к металлическим предметам, что дает возможность обнаруживать их на большей глубине по сравнению с простым металлоискателем. Помимо этого, имеется функция избирательного поиска, то есть возможность находить предметы определенного размера, не реагируя на неподходящие по параметрам.

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Также читайте: как работает металлоискатель.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
5. Резисторы по 0,25 Вт: 10 ом – один.
6. Резисторы по 0,5 Вт: 390 ом – один
7. Резисторы 1 Вт: 220 ом – один.
8. Резисторы переменные: 10 к –один, 100 к – один,
9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
10. Диоды: 1N4148 — два, 1N4007 – один.
11. Микросхемы: К157 УД2, NE555.
12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

• Паяльник, олово, специальный припой, прочие принадлежности для пайки.
• Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
• Материалы для производства печатной платы.

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

• Вырезка текстолита необходимого размера.
• Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
• Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
• Травление платы и просверливание технологических отверстий.
• Лужение платы при помощи паяльника.
• Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
• Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Это интересно:как собрать дома простой металлоискатель.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

1. Намотать 25 витков провода.
2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Возможные проблемы при сборке

• Собранный прибор не дает реакцию на металлические предметы. Причиной может быть поломка диодов, либо транзистора. Требуется заменить неисправные детали.
• Чрезмерный нагрев транзистора. Следует установить резистор меньшего сопротивления, уменьшая его до прекращения нагрева.

Сборка такого типа металлоискателей не является слишком сложной, при четком соблюдении всех правил и инструкций.

zakonoma.net

как сделать в домашних условиях, подробная инструкция, самодельный металлодетектор

Для изготовления металлоискателя своими руками не нужно покупать дорогостоящие детали У каждого человека есть свое хобби. Вышивание, плетение, охота и рыбалка – наиболее излюбленные занятия людей после работы и во время отдыха. Многие от этого хобби получают не только удовольствие, но и доход. В данное время популярны различные реконструкции боев и другие археологические работы. Это не просто труд, это дань уважения к павшим воинам от современного поколения. Отличным помощником в данном деле будет металлоискатель. Но покупать его начинающим поисковикам очень дорого. Как его выбрать или сделать самому, далее в статье.

Вся работа металлоискателей зависит от изменения индуктивности катушки, которая предназначена для поиска. Описание и схема работы такой катушки в открытом доступе представлена любому желающему.

При попадании в магнитное поле данной катушки любого предмета из метала, индуктивность ее влияет на частоту работы самого генератора для поиска объектов.

Детали для металлоискателя можно найти на барахолке

После идет сравнение частоты полученной от попадания предмета во внимание и частотой эталонной. Сравнение идет при помощи детали, названной смесителем. Результат преобразуется в сигнал, который слышит пользователь. Очень простой и доступный способ инструмента «сказать» человеку, что найдено что-то интересное или наоборот, тут ничего нет.

Что нужно для изготовления металлоискателя:

• Несколько микросхем, например, IC1 и IC2;
• Мощный транзистор, например, можно использовать VT1-KT315;
• Резисторы;
• Конденсаторы;
• Катушки;
• Наушники;
• Разъемы под наушники и батарейки;
• Батарейки.

Еще можно добавить такие элементы, как кнопки для включения и различные провода. Также необходима печатная плата, ее можно изготовить самому, дома, используя утюг и лазерный принтер. Плату можно создать программами, которые для этого предназначаются, а вот при печати, стоит ее расположить в зеркальном отражении. Печатать надо максимально плотно, на бумаге из глянца. Рисунок нельзя подвергать воздействию пыли и оставлять на нем свои отпечатки.

Схема для изготовления платы ясна: принтер и затем утюг. Утюгом совершается процедура проглаживания для отпечатывания чернила со схемой платы с бумаги на текстолит. А вот остальные элементы для металлоискателя можно раздобыть из старого сотового телефона, радиоприемника, радио, при разборе калькулятора и электрических чайников. Собрать приборов по дому можно много. А вот уже получить из всего этого материала мини-миноискатель или, еще лучше, золотоискатель уже сложнее.

Пошаговая инструкция:

1. Разобрать пластиковый корпус одной коробки из-под дисков, и удалить все ненужные предметы, которые помогают фиксировать в ней диски.
2. Липучей лентой отмечаем место по центру корпуса радиоприемника и прилепляем туда липучки.
3. Располагаем радио в коробке. Прикрепить радиоприемник нужно внутри коробки.
4. Подобным образом прикрепить калькулятор к другой внутренней части коробки.
5. Настроить радио на специальный диапазон: AM. При увеличении громкости, должны быть слышно только помехи.

При обнаружении самой последней радиостанции на диапазоне, необходимо «подобраться» к ней, как можно ближе. Но помехи пропадать не должны. После всего этого свернуть коробку с ее содержимым.

Если металлоискатель покупать в готовом виде, то необходимо учитывать 2 важных фактора: цена и глубина обнаружения предметов. Если металлоискатель стоит необоснованно дешево, то и работать на обнаружении он будет плохо.

Еще одной новинкой в мире кладоискателей стал металлоискатель со способностью различать металлы.

Перед тем как изготавливать металлоискатель, стоит посмотреть обучающее видео

Но, если нет возможности покупки металлоискателя или просто руки растут из нужного места, то его можно сделать своими руками в домашних условиях. Тип металлоискателя Бабочка подразумевает собой синхронизацию нескольких катушек, внешне это напоминает бабочку.

Какие детали нужны для сбора подобного металлоискателя:

• Транзисторы: 2 штуки, КТЗ15;
• Конденсаторы типа 1000 пФ – 2 штуки;
• Конденсаторы типа 10000 пФ – 2 штуки;
• Наушники для стерео вещания;
• Батарея мобильного устройства;
• Паяльник и материал для корпуса с проводами.

Такой аппарат работает в воде и у него очень надежный расход батареи – 20 или 30 ч. Изделие работает с любым видом грунта. Звук подается в наушники, и по его типу определяется вид металла.

Самодельный металлодетектор, пригодится не только в хобби, при поиске драгоценных кладов, но и для розыска, например, пропавшей серьги или ключа. Подробная инструкция сбора такого аппарата поможет в один миг найти пропажу. Схем для сборки металлоискателя из подручных средств очень много, материалы могут быть найдены практически в любом доме, а вот разобраться принципом работы и схемой сборки уже сложнее. Но и тут можно все понять, если сильно захотеть.

Простая забава с поиском металла может перерасти в большие приключения и открытия. Усилить интерес к истории, археологии и просто поиску различных реликтов поможет хороший металлодетектор. Но взять его не каждый может, тогда любители собирают его самостоятельно.

Популярные металлоискатели:

1. Пират. Такой металлоискатель обладает отличной чувствительностью и достаточно точечный. Например, мелкую монету 1961 г он обнаруживает на глубине до 50 см. Его дополнительно можно усилить различными особенностями.
2. Кощей. Металлоискатель, который в промышленных масштабах продают разобранным – конструктор для пользователей.
3. Клон. Обладает большой чувствительностью и легкой схемой.

Браться за сложную схему по началу не стоит, лучше начать с простой модели. Эти металлоискатели самые простые. Их собирают самостоятельно. Самодельный металлоискатель – очень удобная вещь при раскопках и поиске сокровищ.

Инструмент для поиска различных предметов из золота, цветных металлов, называется металлоискателем. Собрать его можно не только из подручных средств, можно подойти с фантазией и придумать инструмент с любыми желаемыми способностями. Наградить такое изделие можно хорошими параметрами, которые пригодятся при различных работах.

Самодельный металлоискатель по эффективности зачастую ничем не уступает тем, которые продаются в магазинах

При поиске различных материалов глубинный исследователь будет отличным помощником и избавит пользователя от копания в «пустом» месте.

Металлоискатель имеет первый датчик и второй прибор. Первый датчик – это катушка, обмотанная проводом. При обнаружении предмета из металла, поле меняется и становится не таким, как было до этого. Второй прибор – регистрирует изменение электромагнитного поля и сообщает пользователю о находке. Поэтому, при проектировании и сборе металлоискателя своими руками, стоит учитывать способность сигнализации своего пользователя. Металлоискатели бывают разных моделей или марок: Крот-М, Спектр, Каспер. Самостоятельно собрать лучший похожий прибор совсем не сложно.

Категории металлоискателей:

• Для простого пользования;
• Более высокого класса;
• Для профессионалов.

Под простым металлоискателем, пользователями подразумеваются очень дешевые модели, чуть качественнее самоделок или даже на уровне. Мастерская сборка позволяет собрать изделие более качественным. Изделия более высокого класса имеют сменные датчики. А приборы для профессионалов уже имеют более продвинутую микросхему. С ее помощью можно определить не только вид металла, но и глубину, на которой он располагается. Такой металлоискатель имеет более высокую скорость определения объекта и множество других полезных качеств.

Важно помнить, что металлоискатель должен издавать равномерный гул при работе, а при обнаружении металла, уже изменять частоту звука, и подавать явные сигналы пользователю. Многим не нравится гудение в ушах во время поиска, поэтому они устанавливают нулевое биение.

Все время до обнаружения искатель не издаст ни звука, но при обнаружении объекта, металлоискатель будет издавать писк, и усиливаться он будет по мере приближения к нему.

Каждое свойство изделия для обнаружения металла связанно со всеми элементами. Если понизить частоту, для большего проницания, можно увеличить расход батареи. Все металлоискатели изначально классифицировались по частотам. Все параметры изделия, так или иначе, связанны с ней и зависят от нее.

Какие бывают частоты у металлоискателей:

• СНЧ или сверхнизкочастотные;
• НЧ или низкочастотные;
• ПЧ или повышенной частоты;
• РЧ или радиочастоты.

Все эти частоты разбиваются от первых сотен Гц до десятков кГц, а дальше уже будут металлоискатели, которые ищут золото. Они уже работают на радиочастотах. Таким устройством можно найти потерянное колечко на пляже или в другом немагнитном грунте.

Прибор для обнаружения металла в земле может не только быть дешевым при приобретении, но и принести немало пользы в будущем. Например, при определении клада или важной находки. При помощи специального магнита можно определить, что находится н определенной глубине, металлический предмет или обычный кусок камня.

Схему металлоискателя можно легко найти в интернете

Металлоискатель можно собрать дома, самостоятельно и из подручных средств. Для того, чтобы находить железо, необходимы: коробка от компьютерных дисков, портативный радиоприемник, калькулятор, лента-липучка. Все эти предметы будут приемлемы для сбора металлоискателя простого типа дома.

Необходимые детали и элементы: 555-я модель (смотреть маркировку сверху на микросхеме) или же элемент на таймере, резистор, конденсаторы, плата, батарейки, разнообразные переключатели и кабеля для батарей, зуммеры и изолента, а еще пригодится картон.

Схема сборки металлоискателя из телефона:

1. Найти схему. Изучив ее, можно добавить или исключить определенные элементы.
2. Сделать катушку. Если нет возможности ее изготовить самостоятельно, то стоит ее приобрести. После протестировать. Для того чтобы не испортит плату, катушку тестируют только на макетной плате.
3. После успешного тестирования, собрать уже готовую плату.
4. Собрать картонный корпус. Тут, как подскажет фантазия, главное ему быть удобным.
5. Приклеить к картонному корпусу все элементы, и расположить их в нужном порядке.

Все элементы скрепить и протестировать полученный металлодетектор. Для соединения использовать клей, который подходит для горячего фиксирования деталей и материалов.

Собрать металлоискатель с помощью телефона очень просто, достаточно одного желания. Для того, чтобы полностью разобраться в этом вопросе необходимо изучать соответствующую литературу, но примерный ход событий можно зафиксировать.

Таким металлодетектором можно пользоваться дома, для обнаружения пропажи в ворсе ковра или в диване. На улице такое изделие будет бесполезно и не оправдает себя.

Добавить комментарий

6watt.ru
