О порядке определения и учета в рабочих чертежах площади поверхности стальных конструкций, Письмо Госстроя СССР от 23 мая 1985 года №АД-2314-4

О порядке определения и учета в рабочих чертежах площади поверхности стальных конструкты

ПИСЬМО

от 23 мая 1985 года N АД-2314-4

О порядке определения и учета в рабочих чертежах
площади поверхности стальных конструкций

____________________________________________________________________
В настоящее время данных о действии либо об отмене настоящего акта не имеется.
Настоящий акт применяется в части не противоречащей
Своду правил “Общие правила проектирования стальных конструкций”,
утвержденному письмом Госстроя России от 20.04.2004 N ЛБ-2596/9

____________________________________________________________________

В целях упорядочения определения объемов работ по защите поверхности строительных стальных конструкций от коррозии и в связи с необходимостью более экономного расходования лакокрасочных материалов в строительстве Госстрой СССР устанавливает следующий порядок определения и учета площади поверхности стальных конструкции на стадии разработки рабочих чертежей КМ или типовых деталировочных чертежей КМД.

1. Развернутая площадь поверхности стальных конструкции определяется как суммарная площадь поверхности прокатных профилей, составляющих конструкцию, и указывается в технических спецификациях металлопроката за итогом общей массы конструкции.

2. Суммарная площадь поверхности прокатных профилей, составляющих конструкцию, определяется и квадратных метрах путем умножения суммарной массы прокатных профилей, составляющих конструкции, на соответствующие величины площади поверхности (приведенные в приложении к письму), содержащиеся в 1 тонне стальных прокатных профилей.

3. Развернутая площадь поверхности стальных конструкций всего объекта, его пусковых комплексов; очередей или отдельных конструкций определяется как сумма поверхностей всех конструктивных элементов, подлежащих защите от коррозии.

Этим порядком определения площади поверхности стальных конструкций также следует руководствоваться в случаях возникших разногласий по объемам работ на объектах, проектно-сметная документация которых утверждена до выхода настоящего письма.

Приложение. Таблица площадей поверхности стальных горячекатаных профилей по сортаменту стандартов и технических условий, действующих на 1 января 1985 года, для определения величины поверхности строительных стальных конструкций на стадии разработки…

Приложение
к письму Госстроя СССР
от 23 мая 1985 года N АД-2314-4

Наименование профиля, номер и толщина сечения в мм	Площадь поверхности в кв.м одной тонны профиля

1. Сталь листовая и профили гнутые открытые. Поверхность дана суммарная с обеих сторон ГОСТ 19903-74*; 19904-74; 8278-83; 19771-74*; 19772-74*; 8282-83

Толщина листа
2	127,6
2,2	115,9
2,5	102,3
2,8	91,2
3,0	85,0
3,2	79,9
3,5	73,0
4,0	63,9
5,0	51,1
6,0	42,7
7,0	36,6
8,0	32,1
9,0	28,5
10,0	25,7
11,0	23,4
12,0	21,5
14,0	18,4
16,0	16,2
18,0	14,4
20,0	13,0
22,0	11,8
25,0	10,4
28,0	9,4
30,0	8,7
32,0	8,2
36,0	7,3
40,0	6,6
45,0	5,9
50,0	5,4
55,0	4,9

2. Профили гнутые замкнутые квадратные, прямоугольные и трубы. Поверхность дана по внешней стороне проката ТУ-30-2237-80 ГОСТ 10704-76*

Толщина стенки
2	65,2
2,5	52,1
3,0	43,5
3,5	37,3
4,0	32,9
5,0	26,5
6,0	22,0
7,0	19,0
8,0	16,6
9,0	14,5
10,0	13,1
11,0	11,8
12,0	10,8
14,0	9,3
16,0	8,1
17,0	7,6
18,0	7,5
20,0	6,7
22,0	6,1
25,0	5,5
28,0	5,0
30,0	4,7
32,0	4,4
40,0	3,5

3. Сталь угловая равнополочная по ГОСТ 8509-72*. Поверхности дана суммарная со всех сторон

Толщина полки
3	86,5
4	65,0
5	52,0
6	44,0
7	37,0
8	33,0
9	29,5
10	26,3
12	22,0
14	10,0
16	10,6
18	14,9
20	13,3
22	12,0
25	10,6
28	9,6
30	9,0

4. Швеллеры горячекатаные ГОСТ 8240-72*. Поверхность дана суммарная со всех сторон

N профиля
5	47,1
6,5	46,4
8	45,4
10	44,7
12	43,1
14	41,6
14А	39,7
16	40,5
16А	38,7
18	29,3
18А	37,7
20	38,3
20А	36,4
22	36,6
22А	34,9
24	35,0
24А	33,3
27	33,2
30	31
33	29,6
36	27,7
40	26,1

5. Балки двутавровые по ГОСТ 3239-72*. Поверхность дана суммарная со всех сторон

N профиля
10	44,4
12	43,1
14	41,8
10	40,5
18	39,1
20	38,1
22	35,7
24	34,4
27	33,0
30	31,2
36	26,7
40	24,9
45	23,2
50	21,1
55	19,7
60	18,1

6. Балки двутавровые для монорельсов по ГОСТ 19425-74* (24М) ТУ-14-2-427-80 (30М-45М). Поверхность дана суммарная со всех сторон

N профиля
24М	24,0
30М	22,3
36М	21,4
45М	19,3

7. Балки с параллельными гранями полок по ГОСТ 26020-83. Поверхность дана суммарная со всех сторон

N профиля
20Б*	49,1
20Б1	39,4
20Б2	36,7
20Б3	33,6
23Б	45,9
23Б1	38,0
23Б2	35,3
23Б3	32,0
26Б*	43,2
26Б1	35,9
26Б2	33,3
26Б3	30,4
30Б*	40,7
30Б1	35,4
30Б2*	33,0
30Б3	30,1
35Б*	37,8
35Б1	34,4
35Б2	31,1
35Б3	28,4
40Б*	34,9
40Б1	30,8
40Б2	27,8
40Б3	25,5
45Б	32,3
45Б1	27,5
45Б2	24,9
45Б3	22,8
50Б*	29,3
50Б1	24,8
50Б2	22,8
50Б3	20,9
55Б*	26,7
55Б1	22,6
55Б2	20,8
55Б3	19,1
60Б*	24,4
60Б1	20,5
60Б2	18,6
60Б3	17,2
70Б*	21,0
70Б1	19,1
70Б2	17,4
70Б3	15,9
70Б4	14,6
80Б	19,3
80Б1	17,2
80Б2	15,5
80Б3	14,2
80Б4	13,1
90Б*	17,8
90Б1	15,7
90Б2	14,5
90Б3	13,2
90Б4	12,0
100Б*	16,7
100Б1	14,4
100Б2	13,0
100Б3	11,7
100Б4	10,0
Балки широкополочные N профиля
20Ш*	38,9
20Ш1	33,8
20Ш2	31,2
23Ш*	37,9
23Ш1	30,9
23Ш2	27,8
26Ш*	33,2
26Ш1	28,6
26Ш2	25,9
30Ш*	30,1
30Ш1	26,0
30Ш2	23,4
30Ш	21,1
30Ш4	19,4
35Ш*	26,8
35Ш1	22,7
35Ш2	20,8
35Ш3	19,1
35Ш4	17,3
40Ш*	23,2
40Ш1	20,4
40Ш2	18,9
40Ш3	17,9
40Ш4	16,2
50Ш	22,6
50Ш1	19,4
50Ш2	17,4
50Ш3	15,7
50Ш4	14,2
50Ш5	12,9
60Ш	21,4
60Ш1	17,4
60Ш2	16,0
60Ш3	14,6
60Ш4	13,1
60Ш5	11,8
60Ш6	10,7
70Ш	19,7
70Ш1	15,8
70Ш2	14,4
70Ш3	13,1
70Ш4	12,0
70Ш5	11,0
70Ш6	10,3
70Ш7	9,5
70Ш8	8,8
80Ш	17,4
80Ш1	14,4
80Ш2	13,2
80Ш3	12,1
90Ш	15,7
90Ш1	13,1
90Ш2	12,1
90Ш3	11,1
100Ш	14,2
100Ш1	12,3
100Ш2	11,3
Колонные двутавры N профиля
20К	32,3
20К1	29,3
20К2	26,1
20К3	23,7
20К4	21,7
23К	31,6
23К1	27,5
23К2	25,7
23К3	23,2
23К4	21,2
26К1	26,1
26К2	23,3
26К3	20,9
26К4	19,2
26К5	17,6
30К1	21,4
30К2	19,9
30К3	18,3
30К4	16,7
30К5	15,2
30К6	14,1
30К7	12,8
30К8	11,7
35К1	19,3
35К2	17,3
35К3	15,6
35К4	14,2
35К5	13,0
35К6	11,0
35К7	10,9
35К8	10,0
40К	19,9
40К1	17,5
40К2	10,0
40К3	14,5
40К4	13,1
40К5	11,8
40К6	10,8
40К7	9,8
40К8	9,0
40К9	8,2
40К10	7,8
40К11	6,2
40К12	5,2
40К13	4,4
40К14	3,7

Текст документа сверен по:
рассылка


docs.cntd.ru

Площадь поверхности швеллера и его сечения – таблицы и расчеты + Видео

Площадь поверхности швеллеров пригодится в том случае, если их необходимо подвергнуть обработке (цинкованию, окраске) для защиты от коррозии. А величина площади поперечного сечения этого металлопроката, как правило, нужна проектировщикам – для расчетов конструируемых ими металлоконструкций, а также иногда другим потребителям швеллеров, что обусловлено теми или иными целями их использования. Обе эти характеристики можно найти в соответствующих нормативных документах по стандартизации производства швеллерной продукции и строительства, а также рассчитать самостоятельно.

1 Площадь поверхности – значения параметра и ссылка на источник

Значения площади поверхности различных типов стальных швеллеров, а также других видов металлопроката из стали приведены в документе, который издан еще во времена СССР – в 1985 г. Во всяком случае других более “свежих” данных об этой характеристике  в интернете сейчас не найти. А информации об отмене этого документа или продлении его действия нет. Так что, в любом случае, имеет смысл использовать данные из этого нормативного акта хотя бы потому, что они были рассчитаны на металлопродукцию, которая производится и в настоящее время.

А речь идет о Письме Государственного комитета по делам строительства еще существовавшего тогда СССР. Называется сей нормативный акт: “О порядке учета и определения в рабочих чертежах площади поверхности стальных конструкций”.

Назначение данного документа: установить регламентируемый им порядок определения и последующего учета всей площади поверхности конструкций, изготовляемых из стального металлопроката, на стадии разработки их рабочих и типовых детализирующих чертежей (КМ и КМД соответственно) для упорядочения определения необходимых объемов работ в целях защиты поверхности различных стальных строительных и других конструкций от коррозии, чтобы более экономно и контролируемо расходовать лакокрасочные продукцию и материалы.

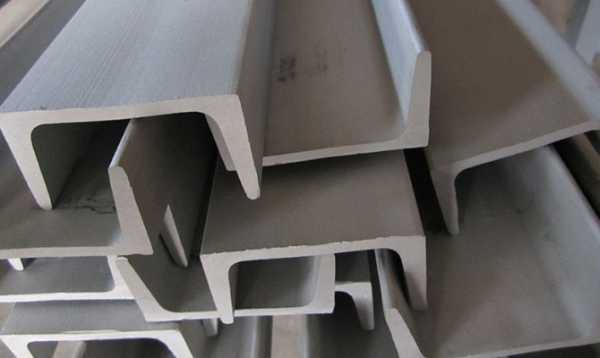

Площадь швеллеров

Рекомендуем ознакомиться

Площадь поверхности для всех приведенных в этом документе видов металлопроката (в том числе швеллера) указана из расчета на 1 тонну каждого отдельного типа изделия. То есть, чтобы определить с помощью этих данных площадь 1 погонного метра, надо произвести следующие вычисления: L = M/m, а потом S_1м = S_1т/L, где

• L – суммарная длина 1 тонны металлопроката, м;
• M – масса 1 тонны проката, то есть 1000 кг;
• m – масса 1 погонного метра металлопроката (для гнутых швеллеров можно узнать из таблиц стандарта сортамента на них 8278-83, для горячекатаных – 8240-97), кг;
• S_1м – искомая площадь поверхности 1 погонного метра металлопроката, м²;
• S_1т – площадь поверхности 1 тонны металлопроката, м².

Для швеллеров их площади поверхности из расчета на 1 тонну, взятые из вышеупомянутого нормативного документа, приведены ниже в таблицах 1 и 2.

Таблица 1. Площадь поверхности горячекатаных стальных швеллеров

Швеллеры горячекатаные, производимые по ГОСТ 8240-97, 19425-74 и 5267.1-90 с № (номером) профиля	Суммарная площадь поверхности со всех сторон 1 тонны горячекатаных  швеллеров, м2
5	47,10
6,5	46,40
8	45,40
10	44,70
12	43,10
14	41,60
14А	39,70
16	40,50
16А	38,70
18	29,30
18А	37,70
20	38,30
20А	36,40
22	36,60
22А	34,90
24	35,00
24А	33,30
27	33,20
30	31,00
33	29,60
36	27,70
40	26,10

Таблица 2. Площадь поверхности гнутых стальных швеллеров

Толщина сечения стандартных гнутых швеллеров, производимых по ГОСТ 8278-83 и 8281-80	Суммарная площадь поверхности со всех сторон 1 тонны гнутых швеллеров, м2
2	127,6
2,2	115,9
2,5	102,3
3,0	85,0
3,5	73,0
4,0	63,9
5,0	51,1
6,0	42,7
7,0	36,6
8,0	32,1

Для гнутой швеллерной продукции (Табл. 2) не указана одна редко встречающаяся толщина сечения – 3,9 мм. С такой толщиной производят только швеллер типоразмера 280х60х3,9 мм. Для него, очевидно, имеет смысл воспользоваться данными для изделий толщиной 4 мм.

2 Расчет S поверхности – это сможет каждый

Площадь поверхности швеллерного металлопроката можно рассчитать и самостоятельно. Предлагаемая методика немного упрощена – вычисления производятся таким образом, как если бы швеллер имел правильные прямоугольные формы. То есть у него не было бы закруглений между стенкой и полками (радиус R), на кромках последних (изгиб r), а также наклона полок ряда изделий: Рис. 1, 2, 3 и 4.

Рис. 1. Горячекатаные швеллеры с полками, имеющими наклонную внутреннюю грань, стандартов 8240-97, 19425-74 и 5267.1-90

Рис. 2. Горячекатаные швеллеры с параллельными гранями полок стандартов 8240-97

Рис. 3. Гнутые равнополочные швеллеры стандарта 8278-83

Рис. 4. Гнутые неравнополочные швеллеры стандарта 8281-80

Формулы расчета: S_1м = P * l, где

• S_1м – искомая площадь поверхности 1 погонного метра металлопроката, м²
• P – периметр (длина контура) поперечного сечения изделия, м;
• l – собственно, 1 погонный метр изделия.

Периметр (P) в зависимости от типа швеллера рассчитывается по разному. Для изделий Рис. 1 и 2: P = h + (h – 2 * t) + 2 * b + 2 * (b – s) + 2 * t, где

• h – высота стенки швеллерного изделия, м;
• b – ширина полок, м;
• s – толщина стенки, м;
• t – толщина полок изделия, м, причем у продукции Рис. 1 она замеряется на расстоянии (b – s)/2 от кромки полок.

Для изделий Рис. 3: P = h + (h – 2 * s) + 2 * b + 2 * (b – s) + 2 * s, где

• h и b – высота стенки и ширина полок соответственно, м;
• s – толщина сечения швеллера (листовой заготовки, из которой он изготовлен), м.

Для изделий Рис. 4: P = h + (h – 2 * s) + b + (b – s) + b₁ + (b₁ – s) + 2 * s, где

• h и s – те же размеры, что и для изделия Рис. 3, м;
• b и b₁ – ширина широкой и узкой полок соответственно, м.

Так будет вычислена площадь поверхности 1 погонного метра. А чтобы рассчитать площадь поверхности 1 тонны швеллера, необходимо полученную S_1м умножить на L (суммарную длину 1 тонны швеллерного изделия), которую уже определяли в предыдущей главе.

Расчет площади швеллера

Полученные значения будут немного отличаться от табличных, приведенных ранее. Причем в большую сторону. Но это даже к лучшему. Не придется второй раз бегать за краской, она, может, еще и останется для повторного прохода по проблемным местам.

3 Площадь сечения – в каких стандартах следует искать?

Значения площади поперечного сечения можно найти в соответствующих стандартах сортамента на швеллер. Все эти ГОСТы, кстати, уже были перечислены выше.

Расчет нагрузки на швеллер

А для некоторых наиболее востребованных гнутых равнополочных изделий стандарта 8278 – на данном сайте в соответствующих публикациях:

Для горячекатаной швеллерной продукции (стандартов 8240, 19425 и 5267.1) площадь сечения можно посмотреть в одной статье. Это публикация под названием “Швеллеры ГОСТ 8240”. Прокат двух остальных стандартов (19425 и 5267.1) с такими же размерами и формой сечения, как и в 8240, имеет ту же площадь в поперечном разрезе.

4 Как рассчитать S поперечного сечения?

Предлагаемая методика расчета, опять же, немного упрощена. Причем в той же степени, что и для вычислений площади поверхности. То есть не учитываются закругления между стенкой и полками (радиус R), на кромках последних (изгиб r), а также наклон полок ряда изделий.

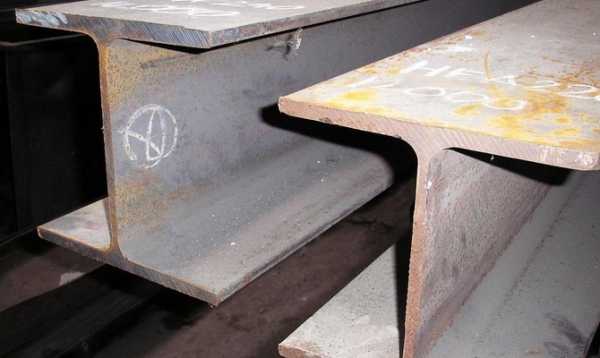

Двутавровый швеллер

Для продукции Рис. 1 и 2 вычисляем сечение швеллера по следующим формулам: S = h * s + 2 * t * (b – s), где

• S – площадь сечения, м²;
• h – высота стенки швеллерного изделия, м;
• b – ширина полок, м;
• s – толщина стенки, м;
• t – толщина полок изделия, м, причем у продукции Рис. 1 она замеряется на расстоянии (b – s)/2 от кромки полок.

Для швеллеров Рис. 3: S = h * s + 2 * s * (b – s), где

• h и b – высота стенки и ширина полок соответственно, м;
•  s – толщина сечения швеллера (листовой заготовки, из которой он изготовлен), м.

Для изделий Рис. 4: S = h * s + s * (b – s) + s * (b₁ – s), где

• h и s – те же размеры, что и для изделия Рис. 3, м;
• b и b₁ – ширина широкой и узкой полок соответственно, м.

tutmet.ru

Расценки по видам работ с расшифровкой

Перевод тонн в м2 металлопроката   Для перевода тоннажа металлопроката в метры квадратные используются готовые табличные данные. Перевод тн в м2 необходим для работ по проведению антикоррозионных работ или огнезащите металлоконструкций. При составлении смет в расценках учтена работа по площади окраски поэтому эти величины удобно использовать в сметном деле. Таблица перевода разносортового металла в м2   Наимен ование профиля, номер и толщина сечения в мм Площадь поверх ности в м2 одной тонны профиля Наимен ование профиля, номер и толщина сечения в мм Площадь поверх ности в м2 одной тонны профиля Наимен ование профиля, номер и толщина сечения в мм Площадь поверх ности в м2 одной тонны профиля Наимен ование профиля, номер и толщина сечения в мм Площадь поверх ности в м2 одной тонны профиля Наимен ование профиля, номер и толщина сечения в мм Площадь поверх ности в м2 одной тонны профиля 1 2 1 2 1 2 1 2 1 2 2.3.1. Сталь листовая и профили гнутые открытые Площадь поверхности дана суммарная с обеих сторон Толщина листа, мм   Толщина листа, мм   Толщина листа, мм   Толщина листа, мм   Толщина листа, мм   2,0 127,6 3,5 73,0 9,0 28,5 18,0 14,4 32,0 8,2 2,2 115,9 4,0 63,9 10,0 25,7 20,0 13,0 36,0 7,3 2,5 102,3 5,0 51,1 11,0 23,4 22,0 11,8 40,0 6,6 2,8 91,2 6,0 42,7 12,0 21,5 25,0 10,4 45,0 5,9 3,0 85,0 7,0 36,6 14,0 18,4 28,0 9,4 50,0 5,4 3,2 79,9 8,0 32,1 16,0 16,2 30,0 8,7 55,0 4,9   2.3.2. Профили гнутые замкнутые квадратные, прямоугольные и трубы Площадь поверхности дана по внешней стороне проката Толщина стенки, мм   Толщина стенки, мм   Толщина стенки, мм   Толщина стенки, мм   Толщина стенки, мм   2,0 65,2 5,0 26,5 10,0 13,1 17,0 7,6 28,0 5,0 2,5 52,1 6,0 22,0 11,0 11,8 18,0 7,5 30,0 4,7 3,0 43,5 7,0 19,0 12,0 10,8 20,0 6,7 32,0 4,4 3,5 37,3 8,0 16,6 14,0 9,3 22,0 6,1 40,0 3,5 4,0 32,9 9,0 14,5 16,0 8,1 25,0 5,5     2.3.3. Сталь угловая равнополочная Площадь поверхности дана суммарная со всех сторон Толщина полки, мм   Толщина полки, мм   Толщина полки, мм   Толщина полки, мм   Толщина полки, мм   3 86,5 7 37,0 12 22,0 20 13,3 30 9,0 4 65,0 8 33,0 14 19,0 22 12,0     5 52,0 9 29,5 16 16,6 25 10,6     6 44,0 10 26,3 18 14,9 28 9,6     2.3.4. Швеллеры горячекатаные Площадь поверхности дана суммарная со всех сторон № профиля   № профиля   № профиля   № профиля   № профиля   5 47,1 14 41,6 18а 37,7 22а 34,9 30 31,4 6,5 46,4 14а 39,7 20 38,3 24 35,0 33 29,6 8 45,4 16 40,5 20а 36,4 24а 33,3 36 27,7 10 44,7 16а 38,7 22 36,6 27 33,2 40 26,1 12 43,1 18 39,3             2.3.5. Балки двутавровые Площадь поверхности дана суммарная со всех сторон № профиля   № профиля   № профиля   № профиля   № профиля   10 44,4 16 40,5 22 36,7 30 31,2 45 23,2 12 43,1 18 39,1 24 34,4 36 26,7 50 21,4 14 41,8 20 38,1 27 33,0 40 24,9 55 19,7 2.3.6. Балки с параллельными гранями полок Площадь поверхности дана суммарная со всех сторон № профиля   № профиля   № профиля   № профиля   № профиля   20Б 49,1 30Б 40,7 45Б 32,3 70Б 21,0 90Б 17,8 20Б1 39,4 30Б1 35,4 45Б1 27,6 70Б1 19,1 90Б1 15,7 20Б2 36,7 30Б2 33,0 45Б2 24,9 70Б2 17,4 90Б2 14,5 20Б3 33,6 30Б3 30,1 45Б3 22,8 70Б3 15,9 90Б3 13,2 – – – – – – 70Б4 14,6 90Б4 12,0 23Б 45,9 35Б 37,8 50Б 29,3         23Б1 38,0 35Б1 34,4 50Б1 24,8 80Б 19,3 100Б 16,7 23Б2 35,3 35Б2 31,1 50Б2 22,8 80Б1 17,2 100Б1 14,4 23Б3 32,0 35Б3 28,4 50Б3 20,9 80Б2 15,5 100Б2 13,0 – – – – – – 80Б3 14,2 100Б3 11,7 26Б 43,2 40Б 34,9 60Б 24,4 80Б4 13,1 100Б4 10,6 26Б1 35,9 40Б1 30,8 60Б1 20,5   26Б2 33,3 40Б2 27,8 60Б2 18,6         26Б3 30,4 40Б3 25,5 60Б3 17,2         2.3.7. Балки двутавровые для монорельсов Площадь поверхности дана суммарная со всех сторон № профиля   № профиля   № профиля   № профиля       24М 24,0 30М 22,3 36М 21,4 45М 19,33     2.3.8. Балки широкополочные Площадь поверхности дана суммарная со всех сторон № профиля   № профиля   № профиля   № профиля   № профиля   20Ш 38,9 30Ш3 21,1 50Ш 22,5 60Ш6 10,7 80Ш2 13,4 20Ш1 33,8 30Ш4 19,4 50Ш1 19,4 70Ш 19,7 80Ш3 12,1 20Ш2 31,2 35Ш 26,8 50Ш2 17,4 70Ш1 15,8 90Ш 15,7 23Ш 37,9 35Ш1 22,7 50Ш3 15,7 70Ш2 14,4 90Ш1 13,1 23Ш1 30,9 35Ш2 20,8 50Ш4 14,2 70Ш3 13,1 90Ш2 12,1 23Ш2 27,8 35Ш3 19,1 50Ш5 12,9 70Ш4 12,0 90Ш3 11,1 26Ш 33,2 35Ш4 17,3 60Ш 21,4 70Ш5 11,0 100Ш 14,2 26Ш1 28,6 40Ш 23,2 60Ш1 17,4 70Ш6 10,3 100Ш1 12,3 26Ш2 25,9 40Ш1 20,4 60Ш2 16,0 70Ш7 9,5 100Ш2 11,3 30Ш 30,1 40Ш2 18,9 60Ш3 14,6 70Ш8 8,8     30Ш1 26,0 40Ш3 17,9 60Ш4 13,1 80Ш 17,4     30Ш2 23,4 40Ш4 16,2 60Ш5 11,8 80Ш1 14,4     2.3.9. Колонны двутавровые № профиля   № профиля   № профиля   № профиля   № профиля   20К 32,3 26К 26,1 30К5 15,2 35К7 10,9 40К8 9,0 20К1 29,3 26К1 23,0 30К6 14,1 35К8 10,0 40К9 8,2 20К2 26,1 26К2 21,6 30К7 12,8 40К 19,9 40К10 7,8 20К3 23,7 26К3 20,9 30К8 11,7 40К1 17,5 40К11 6,2 20К4 21,7 26К4 19,2 35К1 19,3 40К2 16,0 40К12 5,2 23К 31,6 26К5 17,6 35К2 17,3 40К3 14,5 40К13 4,4 23К1 27,5 30К1 21,4 35К3 15,6 40К4 13,1 40К14 3,7 23К2 25,7 30К2 19,9 35К4 14,2 40К5 11,8     23К3 23,2 30К3 18,3 35К5 13,0 40К6 10,8     23К4 21,2 30К4 16,7 35К6 11,9 40К7 9,8

smeta-ekspertiza.ru

Расчет площади окраски металл. конструкций

Documents войти Загрузить ×

1. No category

advertisement advertisement

Related documents

Правда о системах класса B

Мониторинг профессионального роста педагогов эколого

Определение площади поверхности при окраске стальных

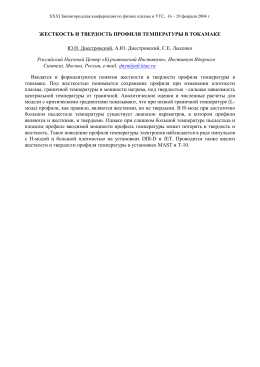

жесткость и твердость профиля температуры в токамаке

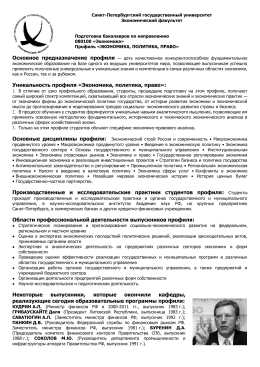

Экономика, политика, право

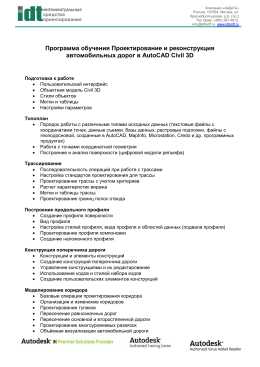

Программа обучения Проектирование и реконструкция

Численное моделирование обтекания тел с вихревыми ячейками

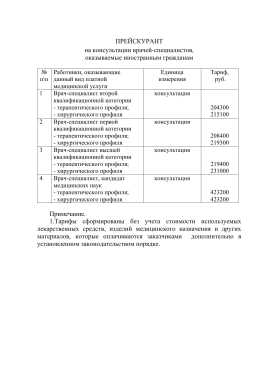

прейскурант для иностранных граждан

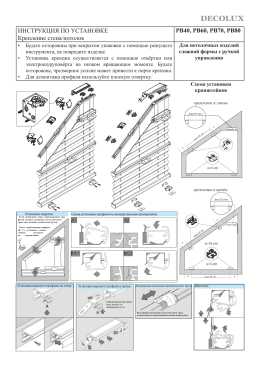

ИНСТРУКЦИЯ ПО УСТАНОВКЕ Крепление стена

Бормотова Н.В. Учить по профилю (x)

Скачать advertisement StudyDoc © 2019 DMCA / GDPR Пожаловаться

studydoc.ru

Таблица весов металлопроката

Размер	Вес кг/п.м	Размер	Вес кг/п. М
2,5	0,038	48	14,2
3	0.055	49	14,8
4	0,097	50	15,42
5	0,154	51	16,03
5,5	0,186	52	16,67
6	0,222	53	17,32
6,3	0,245	54	17,65
6,5	0,260	55	18,65
7	0,302	56	19,33
8	0,395	57	20,02
9	0,499	58	20,74
10	0,616	59	21,45
11	0,746	60	22,19
12	0,888	61	22,93
13	1,041	62	23,7
14	1,210	63	24,47
15	1,390	65	26,05
16	1,580	67	27,68
17	1,780	68	28,51
18	2,000	70	30,21
19	2,230	72	31,96
20	2,470	75	34,68
21	2,720	80	39,46
22	2,980	82	41,46
23	3,260	85	44,54
24	3,550	90	49,94
25	3,850	95	55,64
26	4,170	100	61,65
27	4,500	105	67,97
28	4,830	110	74,6
29	5,180	115	81,54
30	5,550	120	88,78
31	5,920	125	96,33
32	6,310	130	104,2
33	6,710	135	112,31
34	7,130	140	120,78
35	7,550	145	129,56
36	7,990	150	138,65
37	8,440	155	148,05
38	8,900	160	157,75
39	9,380	165	167,77
40	9,860	170	178,09
41	10,360	175	188,72
42	10,880	180	199,66
43	11,400	185	210,9
44	11,940	190	222,46
45	12,480	195	234,32
46	13,050	200	246,49
47	13,750	205	258,97

Размер	Вес кг/п.м	Размер	Вес кг/п. М
№10	9,46	№35Ш3	91.30
№10Б1	8,1	№35К1	109,7
№12	11,5	№35К2	125,9
№12Б1	8,7	№35К3	144,5
№12Б2	10,4	№40Б1	48.10
№14	13,7	№40Б2	54,7
№14Б1	10,5	№40Ш1	96,1
№14Б2	12,9	№40Ш2	111,1
№16	15,9	№40Ш3	123,4
№16Б1	12,7	№40К1	138
№16Б2	15,8	№40К2	165,6
№18	18,4	№40К3	202,3
№18А	19,9	№40К4	242,2
№18Б1	15,4	№40К5	291,2
№20	21	№45Б1	59,8
№20А	22,7	№45Б2	67,5
№20Б1	22,4	№50Б1	73
№20Ш1	30,6	№50Б2	80,7
№20К1	41,5	№50Ш1	114,4
№20К2	46,9	№50Ш2	138,7
№22	24	№50Ш3	156,4
№23Б1	25,8	№50Ш4	174,1
№23Ш1	36,2	№55Б1	89
№23К1	52,2	№55Б2	97,9
№23К2	59,5	№60Б1	106,2
№26Б1	28	№60Б2	115,6

Размер	Вес кг/п.м
8х8	0,5
10х10	0,79
12х12	1,13
14х14	1,54
16х16	2,01
18х18	2,54
20х20	3,14
22х22	3,8
25х25	4,91
30х30	7,07
35х35	9,62
40х40	12,56
50х50	19,63
60х60	28,26
70х70	38,47
80х80	50,24
90х90	63,59
100х100	78,5
110х110	94,99
120х120	113,04
125х125	122,66
130х130	132,67
140х140	153,86
150х150	176,63
160х160	200,96
170х170	226,87
180х180	254,34
190х190	283,39
200х200	314
250х250	490,63
300х300	706,5
350х350	961,63
400х400	1256

Размер	Вес кг/м кв
0,5	3,93
0,55	4,32
0,7	5,5
0,8	6,28
0,9	7,06
1	7,85
1,2	9,42
1,5	11,77
2	15,7
2,5	19,62
3	23,55
4	31,4
5	39,25
6	47,1
7	54,95
8	62,8
9	70,65
10	78,5
12	94,2
14	109,9
16	125,6
18	141,3
20	157
25	196,25
30	235,5
40	314
50	392,5
60	471

Размер	Вес кг/п.м
20х4	0,63
25х4	0,78
30х4	0,94
40х4	1,26
50х5	1,96
60х6	2,93
80х8	5,02
100х10	7,85

Размер	Вес кг/п.м
20х20х1,5	0,84
20х20х2	1,08
25х25х2	1,4
30х30х2	1,77
40х20х2	1,75
40х25х2	1,91
40х40х2	2,39
40х40х3	3,58
50х25х2	2,23
50х50х2	3,1
60х30х2	2,9
60х40х2	3,02
60х60х2	3,64
60х60х3	5,65
80х40х2	3,8
80х60х3	6,6
80х80х3	7,3
80х80х4	9,1
100х60х3	6,9
100х100х4	12,09
120х120х4	15

Размер	Вес кг/п.м
ДУ 15х2,8	1,28
ДУ 20х2,8	1,66
ДУ 20х3,2	1,86
ДУ 25х3,2	2,39
ДУ 32х3,2	3,09
ДУ 40х3,5	3,84
ДУ 50х3,5	4,88

Размер	Вес кг/п.м
76х3,5	6,26
89х3,5	7,38
108х3,5	9
108х4	10,26
114х4	10,9
133х4,5	14,26
159х4,5	17,15
219х6	31,52
325х8	62,54

Размер	Вес кг/п.м	Размер	Вес кг/п. М
20х3	0,89	125х16	29,7
20х4	1,15	140х9	19,4
25х3	1,12	140х10	21,5
25х4	1,46	140х12	25,5
32х3	1,46	160х10	24,7
32х4	1,91	160х11	27
35х3	1,6	160х12	28,4
35х4	2,1	160х14	34
40х3	1,85	160х16	38,5
40х4	2,42	160х18	43
40х5	2,98	160х20	47,4
45х3	2,08	180х11	30,5
45х4	2,73	180х12	33,1
45х5	3,37	200х12	37
50х3	2,32	200х13	39,9
50х4	3,05	200х14	42,8
50х5	3,77	200х16	48,7
50х6	4,47	200х20	60,1
56х4	3,44	200х25	74
56х5	4,25	200х30	87,6
63х4	3,91	220х14	47,4
63х5	4,81	220х16	53,8
63х6	5,72	250х16	61,6
70х5	5,38	250х18	68,9
70х6	6,39	250х20	76,1
70х7	7,39	250х22	83,3
70х8	8,37	250х25	94
75х5	5,8	250х28	104,5
75х6	6,89	250х30	111,4
75х7	7,96	Неравнополочный
75х8	9,02	45х28х4	2,2
75х9	10,07	56х36х4	2,81
80х6	7,36	56х36х5	3,46
80х7	8,51	63х40х5	3,91
80х8	9,65	63х40х6	4,63
90х6	8,33	75х50х5	4,79
90х7	9,34	80х50х5	4,49
90х8	10,93	80х50х6	5,92
90х9	12,2	90х56х6	6,7
100х7	10,8	90х56х8	8,77
100х8	14,3	100х63х6	7,53
100х10	15,1	100х63х7	8,7
100х12	17,9	100х63х8	9,87
100х14	20,6	110х70х8	10,93
100х16	23,3	125х80х8	12,58
110х7	11,9	125х80х10	15,47
100х8	13,5	140х90х8	14,13
125х8	15,5	140х90х10	17.46
125х9	17,3	160х100х9	17,96
125х10	19,1	160х100х10	19,85
125х12	22,7	160х100х12	23,58
125х14	26,2	200х125х11	27,37

Размер	Вес кг/п.м
№5	4,84
№6,5	5,9
№8	7,05
№10	8,59
№12	10,4
№14	12,3
№16	14,2
№18	16,3
№20	18,4
№22	21
№24	24
№27	27,7
№30	31,8
№40	48,3

 Шестигранник

Размер	Вес кг/п.м
№10	0,68
№11	0,82
№12	0,98
№13	1,15
№14	1,33
№15	1,53
№16	1,74
№17	1,96
№18	2,2
№19	2,45
№20	2,72
№21	3
№22	3,29
№24	3,92
№25	4,25
№26	4,59
№27	4,96
№28	5,33
№29	5,27
№30	6,12
№32	6,96
№34	7,86
№36	8,81
№38	9,82
№40	10,86
№41	11,54
№42	11,99
№43	12,71
№46	14,53
№47	14,95
№48	15,66
№50	16,98
№52	18,4
№55	20,58
№57	22,35
№60	24,5
№65	28,7

www.stalmag.by

☝Как рассчитать общую площадь и определить расход краски

Как рассчитать общую площадь поверхности, чтобы узнать, какое количество лакокрасочных материалов требуется приобрести для покраски основания? Перед окрашиванием помещений, металлоконструкций, в том числе профилей нужно учесть сумму расхода на материалы, а для этого важно определить, сколько квадратных метров (м2) требуется обработать.

Как рассчитать площадь комнаты

Чтобы наиболее точно определить, как рассчитать общую площадь комнаты, изначально рекомендуется подготовить ручку, рулетку, блокнот. Последовательность выполнения задачи:

1. Производится измерение длины и ширины стен, а после вычисление периметра.
2. Высота помещения замеряется таким же способом.
3. Полученное значение периметра перемножается на высоту и получается общая площадь поверхности.

Посчитать общую площадь можно, используя простые действия: а – это длина одной стены, равная 3 м, в – это длина другой стены, она равна 4 м. Можно найти периметр по формуле: Р = 2х (а+в) = 2х(3+4) = 14 м. Теперь требуется замерить высоту потолка (Н). Допустим, она равна 2 м. Для определения площади S достаточно выполнить умножение или S = РхН = 14х2= 28 м2.

На видео: как рассчитать площадь стен в комнате.

Определяем нужное количество краски

Теперь требуется рассчитать количество краски для обработки поверхности площадью 28 м2. На банке с краской указывается расход материала на 1 м2. К примеру, для данного случая – 120 г/м2. Вычислением 28х120 определяем расход. Получается 3 кг 360 граммов.

Выше мы получили показатели при условии покраски в один слой, обычно поверхность покрывают в 2 слоя, то есть расход увеличивается вдвое.

Не нужно забывать и о наличии оконных, дверных проемов. Для этого достаточно замерить их высоту и ширину каждого по отдельности. После подсчета площадей каждого проема, согласно геометрическим формулам, полученный результат следует суммировать. Теперь остается вычесть из значения общей площади суммированный показатель площадей дверных и оконных блоков. Расчёт площади помещения, подлежащего окрашиванию, выполнен.

Перед окрашиванием поверхностей, в том числе уголков и труб, следует также учитывать качественную составляющую их обработки, свойства и расход материала на квадратный метр. Последнее указывается непосредственно на банке с краской.

Далее можно приобретать требуемое количество материала и приступать к окрашиванию. Если в процессе работы требуется выкрасить иные конструкции, например, дверные ручки, уголки, шпингалеты и другие декорации, то и расчеты соответственно будут сложнее и потребуется формула для расчетов.

Сколько краски нужно для металлопроката

Как рассчитать площадь покраски металла, если поверхность извилистая с многочисленными перепадами, углами и иными неровностями? Конструктивные элементы, выполненные из металлопроката, например, уголка, двутавра или швеллера, имеют различную конфигурацию. Формула проведения общего расчета позволяет вычислить с точностью количество квадратов обрабатываемого основания.

Рассчитать площадь проката можно, используя методику коэффициентов, которую найдете в интернет-ресурсах или в технической библиотеке. При расчете площадей можно пользоваться таблицами, в которых отражается зависимость веса от площади поверхности. К примеру, для одной тонны профиля № 5, площадь поверхности составляет 47,1 м2.

Таблицы площадей определены нормативными документами, а именно ГОСТами, в которых несложно найти поверхности 1 тонны изделия для соответствующего наименования профиля. Пример такой таблицы ниже.

Как рассчитать расход краски, зависимого от толщины слоя? Чтобы правильно выполнить расчет, следует придерживаться нормативов. Исходя из элементарных знаний алгебры школьного уровня, рекомендуется производить вычисления по данной формуле: А = (100 — ρ / Р — k1) — k2 — h. Эта формула получена после проведения исследований и позволяет высчитать площадь покраски металлических поверхностей с учетом их состояния и количества слоев).

Буквенные обозначения:

• А – норма расхода лакокрасочного материала для заданной площади, определяется 1 грамм на м2 окраски изделия;
• ρ – показатель плотности сухой пленки, количество граммов в см 3;
• Р – процентное содержание испаряющихся веществ при окраске изделия;
• k1– величина постоянная, равная 0,6 на основании действующих нормативов;
• k2 – используется в данной формуле на основании норм, его величина зависит от последовательности выполнения слоев окраски, или для 1 слоя – 1,15; для 2 – 1,05; для 3 – 1,0. Величины постоянные.
• h – толщина покрытия слоя окрашиваемой поверхности, измеряется в мкм.

Формула расхода, зависимая от толщины слоя краски, применяется не только на профессиональном уровне, ею может воспользоваться любой обыватель. Согласно произведенным расчетам, можно определить, какое количество краски следует приобрести, чтобы покрасить, к примеру, уголок.

О нормативах расхода ЛКМ

Чтобы правильно подсчитать количество квадратных метров окрашиваемых поверхностей, при расчете следует учитывать не только применение формулы, но и что литр ЛКМ уходит на покраску разного количества квадратов для различных оснований, например, расчетные данные следующие:

• 15 м2 – для металла;
• 16 м2 – для вновь оштукатуренной стены и отшлифованного дерева;
• 10 м2 – для обоев с рельефным узором;
• 8-10 м2 – для необработанного дерева;
• 15-17 м2 – для грунтованной поверхности штукатурки.

Важно учитывать, что при расходовании материала играет роль непосредственная зависимость от способа нанесения, к примеру, краскопультом или кистью. В последнем случае расход краски будет немного больше.

Программа для автоматического расчета площади (1 видео)

Что вам понадобится (16 фото)

gidpokraske.ru
