Содержание

Размеры дюймовых резьб — studvesna73.ru

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  1. наружным и внутренним диаметром;
  2. шагом;
  3. областью расположения;
  4. профилем поверхности;
  5. направлением сечения;
  6. высотой профиля;
  7. количеством заходов.

Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

  • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
  • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
  • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
  • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.

Трубная резьба

Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

  • цилиндрический тип;
  • конический вид;
  • резьба NPSM.

Цилиндрическая трубная резьба

Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.

Коническая дюймовая трубная резьба

Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба.

Профиль обозначается как дюймовый тип с конусностью. при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.

Тип резьбового профиля NPSM

Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов .

Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.

Различия между трубной и метрической резьбой

Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.

Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.

Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.

Определение шага происходит с применением рабочих инструментов:

  • гребенков;
  • калибров;
  • механическими измерителями.

Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.

Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы. которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.

Механическая и ручная дюймовая нарезка

Выполнение ручной нарезки

Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

Способ механической нарезки

Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

Дополнительная информация

Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

  • мелкий;
  • особо мелкий;
  • крепежный;
  • между трубами;
  • между мелкими трубами;
  • для нарезки ремонтных вставок;
  • между витками для вставок.

Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

Применение английских стандартов

Цилиндрическая английская дюймовая нарезка выполняется с крупным шагом, предназначена для общего применения. Ее параметры, шаг, профиль и высота профиля раз и навсегда закреплены для болтов и гаек одного типа и размерности. В таком типе угол профиля между соседними сторонами витков равен 55º. Закругление вершин витков, а также основания впадин составляет 1/6 часть от высоты исходного размера профиля.

Цилиндрическая мелкая английская резьба пользовалась популярностью в середине прошлого века и применялась для нарезки профиля точного и высокопрочного крепления. Впоследствии этот тип переродился в унифицированную нарезку. хотя в некоторых местностях Англии она применяется до нашего времени.

Цилиндрическая несамоуплотняющаяся резьба имеет распространенное применение с прошлых лет и до настоящего времени во всем мире для деталей трубопроводов, сгонов, фитингов, переходников, двойников, муфт, тройников, стальных контргаек, кранов, смесителей, вентилей и др.

Цилиндрическая унифицированная крупная резьба стала международным стандартом после разработки национальным Американским институтом. В частности, неудобные 55º при вершине были заменены на 60º, конструкторы отказались от округлений у верха профиля. Теперь плоскость вершин стала плоской и содержит в своем размере 1/8 от шага граней. Для впадин допускается плоское выполнение или скругленное. Распространена в современном мире и является рекомендуемой для применения.

Цилиндрическая унифицированная мелкая резьба используется для прочных креплений и регулировочных соединений, наряду с другими современными типами является удобной и рекомендуемой к применению в случаях, когда применяется более мелкий шаг резьбы.

Дюймовая унифицированная особо мелкая цилиндрическая резьба используется для выполнения особо прочного крепления, для подгонки точных механизмов.

Существует много других стандартов на дюймовую резьбу, но они специальные и рекомендованы к применению в определенных условиях, для широкого использования они не применяются.

  • Автор: Николай Иванович Матвеев

Дюймовая резьба используется преимущественно для создания соединений труб: ее наносят как на сами трубы, так и на металлические и пластиковые фитинги, необходимые для монтажа трубных магистралей различного назначения. Основные параметры и характеристики резьбовых элементов таких соединений регламентирует соответствующий ГОСТ, приводя таблицы размеров дюймовой резьбы, на которые и ориентируются специалисты.

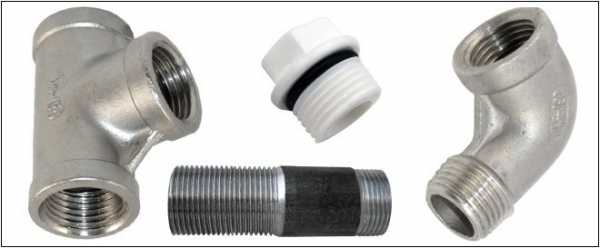

Сантехнические изделия с трубной дюймовой резьбой

Основные параметры

Нормативным документом, в котором оговариваются требования к размерам цилиндрической дюймовой резьбы, является ГОСТ 6111-52. Как и любая другая, дюймовая резьба характеризуется двумя основными параметрами: шагом и диаметром. Под последним обычно подразумевают:

  • наружный диаметр, измеряемый между верхними точками резьбовых гребней, находящихся на противоположных сторонах трубы;
  • внутренний диаметр как величину, характеризующую расстояние от одной самой нижней точки впадины между резьбовыми гребнями до другой, также находящихся на противоположных сторонах трубы.

Параметры дюймовой резьбы

Зная наружный и внутренний диаметры дюймовой резьбы, можно легко посчитать высоту ее профиля. Для вычисления данного размера достаточно определить разницу между такими диаметрами.

Второй важный параметр – шаг – характеризует расстояние, на котором друг от друга расположены два соседних гребня или две соседние впадины. На всем участке изделия, на котором выполнена трубная резьба, ее шаг не меняется и имеет одно и то же значение. Если такое важное требование не будет соблюдено, она будет просто нерабочей, к ней нельзя будет подобрать второй элемент создаваемого соединения.

Ознакомиться с положениями ГОСТ относительно дюймовых резьб можно, скачав документ в формате pdf по ссылке ниже.

ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60°
Скачать

Таблица размеров дюймовых и метрических резьб

Узнать, как соотносятся метрические резьбы с различными видами дюймовых резьб, можно с помощью данных из приведенной ниже таблицы.

Сходные размеры метрических и различных разновидностей дюймовых резьб в диапазоне примерно Ø8-64мм

Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

  • форму профиля резьбового гребня;
  • порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

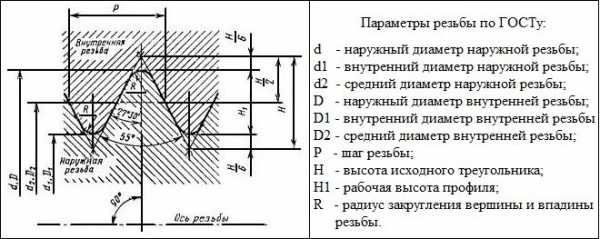

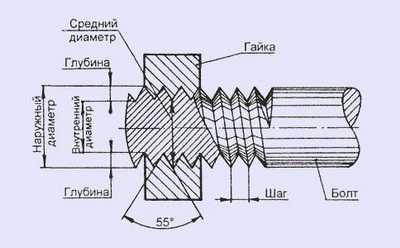

Чертеж. Основные параметры профиля по ГОСТу

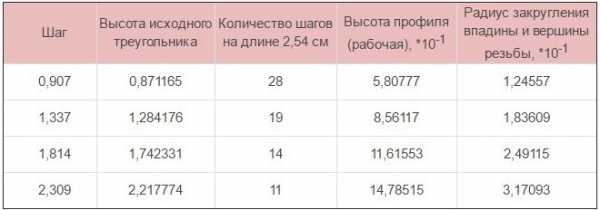

Таблица 1. Основные размеры профиля резьбы

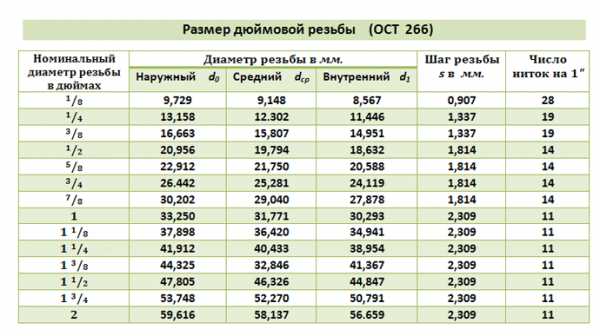

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

  • В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
  • Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
  • В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

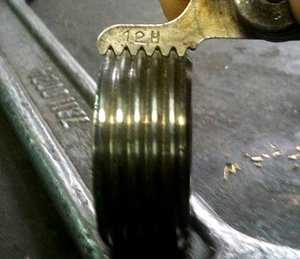

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Технологии нарезки

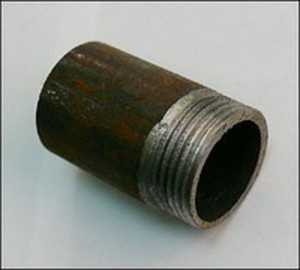

Резьба трубная цилиндрическая, которая относится к дюймовому типу (как внутренняя, так и наружная), может нарезаться ручным или механическим методом.

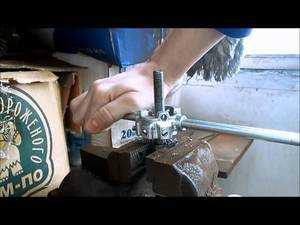

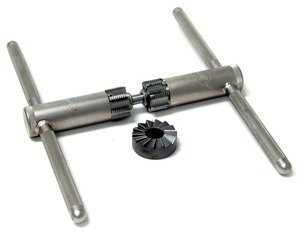

Нарезка резьбы вручную

Нарезание резьбы при помощи ручного инструмента, в качестве которого используется метчик (для внутренней) или плашка (для наружной), выполняется в несколько шагов.

  1. Обрабатываемая труба зажимается в тисках, а используемый инструмент фиксируется в воротке (метчик) или в плашкодержателе (плашка).
  2. Плашка надевается на конец трубы, а метчик вставляется во внутреннюю часть последней.
  3. Используемый инструмент вворачивается в трубу или навинчивается на ее конец посредством вращения воротка или плашкодержателя.
  4. Чтобы сделать результат более чистым и точным, можно повторить процедуру нарезания несколько раз.

Нарезка резьбы на токарном станке

Механическим способом трубная резьба нарезается по следующему алгоритму:

  1. Обрабатываемая труба зажимается в патроне станка, на суппорте которого фиксируется резьбонарезной резец.
  2. На конце трубы, используя резец, снимают фаску, после чего выполняют настройку скорости перемещения суппорта.
  3. После подведения резца к поверхности трубы на станке включают резьбовую подачу.

Следует иметь в виду, что резьба дюймовая нарезается механическим методом с помощью токарного станка только на трубных изделиях, толщина и жесткость которых позволяют это сделать. Выполнение трубной дюймовой резьбы механическим способом позволяет получать качественный результат, но применение такой технологии требует от токаря соответствующей квалификации и наличия определенных навыков.

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

  • номинальный размер (наружный диаметр) – первые цифры;
  • число витков, приходящихся на дюйм длины;
  • группа;
  • класс точности.

В обозначении дюймовой резьбы также могут присутствовать буквы LH, которые указывают на то, что ее витки имеют не правое, а левое направление.

Поскольку в эксплуатации находятся детали с дюймовой резьбой, дюймовая резьба применяется при ремонте оборудования. Основные параметры дюймовой резьбы: наружный диаметр, выраженный в дюймах, и число шагов на дюйм длины нарезанной части детали.

Как «привязать» диаметры дюймовых резьб к этим самым дюймам? Ни в коем случае не следует пытаться привязать трубный дюйм к простому дюйму. Это разные вещи. Например наружный диаметр резьбы 1/2″ не 12,7мм, а 21,5мм. и т.д. От чего такое не соответствие?

В нашей промышленности не применяются дюймовые резьбы. Когда пишут 1/2″, имеют в виду условный проход (Ду) трубы, на которой нарезана наружная резьба, а сама резьба называется «трубная цилиндрическая». При этом наружный диаметр трубы 15мм. А вот в Европе, как раз дюймовые резьбы привязаны к геометрическим размерам этой резьбы. Не путать. Наружный диаметр резьбы при этом 20 мм, а 15 мм — это условный проход трубы.

В настоящее время не существует стандарт, регламентирующий основные размеры дюймовой резьбы. Ранее существовавший ОСТ НКТП 1260 отменен, и применение дюймовой резьбы в новых разработках не допускается.

Навигация по справочнику TehTab.ru:главная страница / / Техническая информация / / Оборудование — стандарты, размеры / / Элементы трубопроводов. Фланцы, резьбы, трубы, фитинги. / / Резьбы. Метрическая резьба — размеры, таблицы. Дюймовые резьбы — размеры, таблицы. Таблицы соответствия резьб./ / Таблица сходных размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

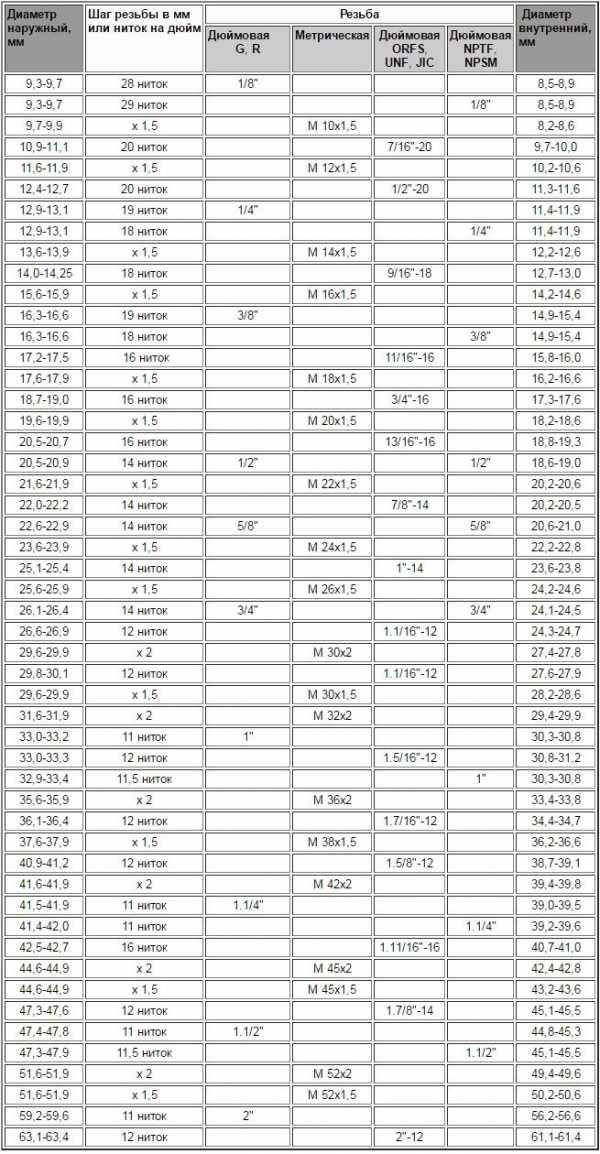

Таблица сходных размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

Таблица размеров дюймовых и метрических резьб. Примерно Ø8-64мм. Резьбы метрическая и дюймовые G,R =BSPP, BSPT, NPTF, NPSM, ORFS, UNF, JIC

Диаметр наружный, мм

Шаг резьбы в мм или ниток на дюйм

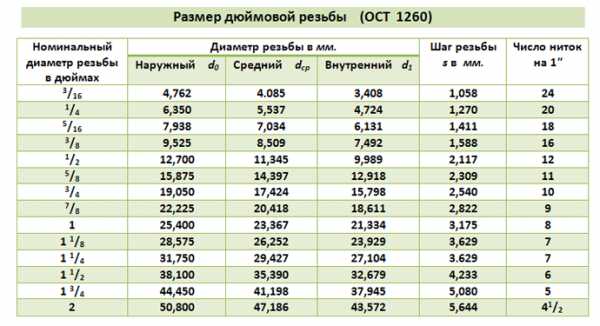

ОСНОВНЫЕ ПАРАМЕТРЫ ДЮЙМОВЫХ РЕЗЬБ
( стандарты BSW (Ww), BSF, UNC, UNF )

Вершины и впадины профиля дюймовой резьбы, аналогично метрической. плоско срезаны. Шаг дюймовой резьбы определяется числом ниток (витков) на один дюйм 1′, но у нее угол при вершине равен 55° (резьба Витворта — британский стандарт BSW (Ww) и BSF), угол при вершине равен 60° (американский стандарт UNC и UNF).

Hаpужный диаметp pезьбы измеpяется в дюймах 1′ = 25,4 мм — штpих ( ‘ ) условное обозначение дюйма. Дюймовая резьба характерезуется числом ниток на один дюйм. По американским стандартам дюймовую резьбу выполняют с крупным (UNC) и мелким (UNF) шагом.
NPSM — американский стандарт на резьбу дюймовую трубную цилиндрическую.
NPT — американский стандарт на резьбу дюймовую коническую.

ASME/ANSI B1.1 – 2003 Unified Inch Screw Threads, UN & UNR Thread Form
ASME/ANSI B1.10M – 2004 Unified Miniature Screw Threads
ASME/ANSI B1.15 – 1995 Unified Inch Screw Threads, UNJ Thread Form

АМЕРИКАНСКАЯ ДЮЙМОВАЯ РЕЗЬБА

Основные параметры дюймовой резьбы:

d (D) – наружный диаметр резьбы соответственно болта и гайки;
dp (Dp ) – средний диаметр резьбы соответственно болта и гайки;
di (Di ) – внутренний диаметр резьбы соответственно болта и гайки;
n – число ниток на дюйм.

Американская резьба с крупным шагом – UNS

Размеры резьбы. дюймы (мм)

Размеры резьб – это наружный диаметр резьбы, выраженный в дробных долях дюйма. Одной из основных характеристик дюймовой винтовой резьбы является количество витков на дюйм длины резьбы (n). Количество витков и шаг резьбы Р связаны соотношением:

Американские стандарты предусматривают две формы резьбы:

— резьба с плоской впадиной, которая обозначается буквами UN;
— резьба с радиусной впадиной, которая обозначается буквами UNR.

Стандартом определены три класса точности резьб. Эти классы обозначаются, как 1А, 2А, 3А, 1В, 2В, 3В. Классы точности 1А, 2А, 3А относятся к наружным резьбам; классы точности 1В, 2В, 3В относятся к внутренним резьбам. Класс точности 1А, 1В является самым грубым и применяется в случаях, когда требуется быстрая и легкая сборка, даже с частично загрязненной и помятой резьбой. Класс точности 2А, 2В является наиболее распространенными и применяется для резьб общего назначения. Класс точности 3А, 3В предъявляет наиболее жесткие требования к резьбам и применяется в случаях, когда требуется обеспечить минимальный зазор в резьбовом соединении.

Обозначение резьбы. Сначала записывается номинальный размер, затем число витков на дюйм резьбы, символы группы резьбы и символ класса точности. Буквы LH в конце записи обозначают левую резьбу. Номинальный размер – это наружный диаметр, определяемый как дробный размер или номер резьбы, или их десятичный эквивалент.
Например: 1/4 – 20UNS – 2A или 0,250 – 20UNC – 2A

БРИТАНСКИЙ СТАНДАРТ ДЮЙМОВЫХ РЕЗЬБ
( BSW (Ww) и BSF )

studvesna73.ru

Таблица размеров метрической и дюймовой резьбы |

Резьба является последовательные канавки винтовой нарезки с постоянными показателями шага и сечения, наносимые на коническую или цилиндрическую поверхность. Она служит для устройства соединения труб разного назначения при помощи резьбы.

Основные характеристики дюймовой резьбы

Дюймовая нарезка делится на крепежные и трубные типы, бывает цилиндрическая, конусная и характеризуется такими показателями:

  • наружным и внутренним диаметром;
  • шагом;
  • областью расположения;
  • профилем поверхности;
  • направлением сечения;
  • высотой профиля;
  • количеством заходов.
  • Все стандартизированные показатели закреплены в ГОСТ 6357–1981. Основными показателями считаются диаметр и шаг. По понятиям диаметра понимают одно из принятых определений:

    • наружный диаметр – значение, характеризующее расстояние между противоположными точками вершин резьбовых гребней;
    • внутренний диаметр – единица для указания расстояния между противоположными точками впадин на низшей точке резьбовой канавки;
    • шаг витков является важной характеристикой нарезки, измеряется между двумя точками соседних канавок или вершин, характеризуется постоянством, так как подобрать ответные болт и гайку при отсутствии условия стабильности очень проблематично;
    • высота профиля нарезки высчитывается путем нахождения разницы между двумя диаметрами — наружным и внутренним.

    <!—cke_bookmark_63E—>

    Трубная резьба

    Обособленная стандартная группа, регламентирующая соединение труб с использованием различного материала стенок. Трубная дюймовая резьба подразделяется на типы:

    • цилиндрический тип;
    • конический вид;
    • резьба NPSM.

    Цилиндрическая трубная резьба

    Известна еще под наименованием резьбы Витворда. Применяется для цилиндрического соединения при помощи резьбы и для стыковки цилиндрической внутренней нарезки с наружной конической трубой.

    Обозначение профиля формы – дюймовая резьба с профилем в виде треугольника с равными бедрами и углом вверху в 55º. Разрешается соединять трубы с наибольшим диаметром в 6 дюймов, а для труб большего дюймового размера применяют соединение с помощью сварки.

    Коническая дюймовая трубная резьба

    Нарезается на поверхности труб для конического соединения труб и для соединения цилиндрической резьбы внутри и конической резьбы снаружи. Использование герметичных прокладок обязательно, роль уплотнения частично играет резьба.

    Профиль обозначается как дюймовый тип с конусностью, при буквенном выражении индекса указывается ее расположение. R свидетельствует о наружной нарезке, Rc обозначает внутреннюю нарезку, а буквы LH ставят для левой резьбы.

    Тип резьбового профиля NPSM

    Такая нарезка витков делается в соответствии с американскими стандартами трубной резьбы, относится по расположению и типу к цилиндрической дюймовой. Определяется формой профиля в виде треугольника с вершиной в 60º и производится в размерах от 1/16 до 24 дюймов.

    Этот вид не стоит путать с американским подвидом NPT, являющимся стандартным коническим соединением дюймовой нарезки для труб с требованиями повышенной надежности при работе с повышенным давлением и в сложных условиях эксплуатации.

    Различия между трубной и метрической резьбой

    Их не так много, наиболее заметным показателем, отличающим один вид от другого, служит форма профиля нарезки резьбового гребня. На вид он кажется острее, его угол при вершине составляет 55º.

    Кроме формы профиля, отличием метрической нарезки от трубного дюймового варианта являеются измерительные параметры шага и диаметра. Метрические показатели измеряются в миллиметрах, а дюймовая резьба измеряется в дюймах. Но для выражения метрических показателей в дюймах используют нестандартное значение 2,54 см, а особый трубный дюйм, равный 3,324 см.

    Детально исполненную таблицу с указанием соответствующих переводов из дюймов в миллиметры можно посмотреть в указанном ГОСТе. Кроме целых дюймовых показателей указаны и дробные значения. Кроме того, шаг считают не в миллиметрах, а в нитках, обозначающих нарезанные канавки на мерном дюймовом отрезке.

    Определение шага происходит с применением рабочих инструментов:

    • гребенков;
    • калибров;
    • механическими измерителями.

    Измерения производятся по одинаковым правилам в метрической и дюймовой нарезке. Для начала используем муфту или штуцер с нарезанной наружной или внутренней резьбой, отталкиваясь от известных параметров. Вкручивают болт в резьбу и определяют плотность посадки. Если болт вошел плотно, то шаг и диаметр считают определенным. Если болт не соответствует, то пробуют применить болт другого калибра.

    Удобнее использовать резьбомер, тогда работа происходит быстрее – достаточно приложить пластину к резьбе. На пластине инструмента указывается номер резьбы, которая считается определенной, если совпали профили. Штангенциркуль или микрометр применяется только для определения наружного и внутреннего диаметров.

    Механическая и ручная дюймовая нарезка

    Выполнение ручной нарезки

    Метрическая или трубная резьба нарезается на внутренней или наружной поверхности. Внутри используется метчик, а снаружи плашка. Для того чтобы нарезка осуществлялась правильно, следуют инструкции по технологии, опираясь на тип профиля, требуемого в конкретном случае.

    Трубу зажимают в тисках и вставляют метчик в вороток. Плашка размещается в специальном плашкодержателе. Плашка одевается на трубу сверху, а метчик вставляется в нее. Нарезка производится навинчивающимися или ввинчивающимися движениями, в зависимости от типа расположения витков. Если необходимо, то работу повторяют один или несколько раз.

    Способ механической нарезки

    Труба так же, как и в первом случае должна быть зажата в тиски, а резьбовой рубец помещается в его суппорт. Фаска делается при включенном станке, при этом скорость суппорта должна быть отрегулирована. Резьбовая подача включается после подведения резца к поверхности детали. Выполнение дюймовых граней механическим методом при помощи резца приводит к качественным результатам, при условии мастерства токаря.

    Дополнительная информация

    Между американским и английским стандартом существуют различия по набору стандартных шагов при указании количества ниток резьбовой нарезки на один дюйм. Помимо этого, внутри каждого стандартного набора различаются виды резьбовых витков по типу:

    • мелкий;
    • особо мелкий;
    • крепежный;
    • между трубами;
    • между мелкими трубами;
    • для нарезки ремонтных вставок;
    • между витками для вставок.

    Это было бы сложно определить, но эти сведения для удобства сведены в одной таблице.

    Применение английских стандартов

    Цилиндрическая английская дюймовая нарезка выполняется с крупным шагом, предназначена для общего применения. Ее параметры, шаг, профиль и высота профиля раз и навсегда закреплены для болтов и гаек одного типа и размерности. В таком типе угол профиля между соседними сторонами витков равен 55º. Закругление вершин витков, а также основания впадин составляет 1/6 часть от высоты исходного размера профиля.

    Цилиндрическая мелкая английская резьба пользовалась популярностью в середине прошлого века и применялась для нарезки профиля точного и высокопрочного крепления. Впоследствии этот тип переродился в унифицированную нарезку, хотя в некоторых местностях Англии она применяется до нашего времени.

    Цилиндрическая несамоуплотняющаяся резьба имеет распространенное применение с прошлых лет и до настоящего времени во всем мире для деталей трубопроводов, сгонов, фитингов, переходников, двойников, муфт, тройников, стальных контргаек, кранов, смесителей, вентилей и др.

    Цилиндрическая унифицированная крупная резьба стала международным стандартом после разработки национальным Американским институтом. В частности, неудобные 55º при вершине были заменены на 60º, конструкторы отказались от округлений у верха профиля. Теперь плоскость вершин стала плоской и содержит в своем размере 1/8 от шага граней. Для впадин допускается плоское выполнение или скругленное. Распространена в современном мире и является рекомендуемой для применения.

    Цилиндрическая унифицированная мелкая резьба используется для прочных креплений и регулировочных соединений, наряду с другими современными типами является удобной и рекомендуемой к применению в случаях, когда применяется более мелкий шаг резьбы.

    Дюймовая унифицированная особо мелкая цилиндрическая резьба используется для выполнения особо прочного крепления, для подгонки точных механизмов.

    Существует много других стандартов на дюймовую резьбу, но они специальные и рекомендованы к применению в определенных условиях, для широкого использования они не применяются.

    Источник

    stroymaster-base.ru

    Диаметры (размеры) отверстий и диаметры (размеры) сверл под нарезание метрической резьбы с различными шагами. Метрические резьбы М5-М48.

    Метрические резьбы М5-М48. Диаметры (размеры) отверстий и диаметры (размеры) сверл под нарезание метрической резьбы с различными шагами.   Вариант для печати.

    Номинальный диаметр резьбы

    Шаг резьбы

    После допуска резьбы

    Диаметр сверла под резьбу

    Крупный

    Мелкий

    6H

    Пред. откл.

    5 0,8 4,20 +0,13 4,2
    6 1 4,95 +0,20 5,0
    0,5 5,5 +0,10 5,5
    0,75 5,2 +0,17 5,25
    8 1,25 6,7 +0,20 6,8
    0,5 7,5 +0,1 7,5
    0,75 7,2 +0,17 7,25
    1,0 6,95 +0,2 7,0
    10 1,5 8Л3 +0,22 8,5
    0,5 9,5 +0,1 9,5
    0,75 9,2 +0,17 9,25
    1,0 8,95 +0,2 9,0
    1,25 8,7 +0,2 8,8
    12 1,75 10,2 +0,27 10,2
    0,5 11,5 +0,1 11,5
    0,75 11,2 +0,17 11,25
    1,0 10,95 +0,2 11,0
    1,25 10,7 +0,2 10,8
    1,5 10,43 +0,22 10,5
    14 2 11,9 +0,3 12,0
    0,5 13,5 +0,1 13,5
    0,75 13,2 +0,17 13,25
    1,0 12,95 +0,2 13,0
    1,25 12,7 +0,2 12,8
    1,5 12,43 +0,22 12,5
    16 2 13,9 +0,3 14,0
    0,5 15,5 +0,1 15,5
    0,75 15,2 +0,17 15,25
    1,0 14,95 +0,2 15,0
    1,5 14,43 +0,22 14,5
    18 2,5 15,35 +0,40 15,5
    0,5 17,5 +0,1 17,5
    0,75 17,2 +0,17 17,25
    1,0 16,95 +0,2 17,0
    1,5 16,43 +0,22 16,5
    2 15,9 +0,3 16,0
    20 2,5 17,35 +0,40 17,5
    0,5 19,5 +0,1 19,5
    0,75 19,2 +0,17 19,25
    1,0 18,95 +0,2 19,0
    1,5 18,43 +0,22 18,5
    2 17,9 +0,3 18,0
    22 2,5 19,35 +0,40 19,5
    0,5 21,5 +0,1 21,5
    0,75 21,2 +0,17 21,25
    1,0 20,95 +0,2 21,0
    1,5 20,43 +0,22 20,5
    2 19,9 +0,3 20,0

    Номинальный диаметр резьбы

    Шаг резьбы

    После допуска резьбы

    Диаметр сверла под резьбу

    Крупный

    Мелкий

    6H

    Пред. откл.

    24 3 20,85 +0,40 21,0
    0,75 23,2 +0,17 23,25
    1,0 22,95 +0,2 23,0
    1,5 22,43 +0,22 22,5
    2 21,9 +0,3 22,0
    27 3 23,85 +0,40 24,0
    0,75 26,2 +0,17 26,25
    1,0 25,95 +0,2 26,0
    1,5 25,43 +0,22 25,5
    2 24,9 +0,3 25,0
    30 3,5 26,30 +0,48 26,5
    0,75 29,2 +0,17 29,25
    1,0 28,95 +0,2 29,0
    1,5 28,43 +0,22 28,5
    2 27,9 +0,3 28,3
    3 26,85 +0,4 27,0
    33 3,5 29,30 +0,48 29,5
    0,75 32,2 +0,17 32,25
    1,0 31,95 +0,2 32,0
    1,5 31,43 +0,22 31,5
    2 30,9 +0,3 31,0
    3 29,85 +0,4 30,0
    36 4 31,80 +0,48 32,0
    1,0 34,95 +0,2 35,0
    1,5 34,43 +0,22 34,5
    2 33,9 +0,3 34,0
    3 32,85 +0,4 33,0
    39 4 34,80 +0,48 35,0
    1,0 37,95 +0,2 38,0
    1,5 37,43 +0,22 37,5
    2 36,9 +0,3 37,0
    3 35,85 +0,4 36,0
    42 4,5 37,25 +0,55 37,5
    1,0 40,95 +0,2 41,0
    1,5 40,43 +0,22 40,5
    2 39,9 +0,3 40,0
    3 38,85 +0,4 39,0
    4 37,8 +0,48 38,0
    45 4,5 40,25 +0,55 40,5
    1,0 43,95 +0,2 44,0
    1,5 43,43 +0,22 43,5
    2 42,9 +0,3 43,0
    3 41,85 +0,4 42,0
    4 40,8 +0,48 41,0
    48 5 42,70 +0,6 43,0
    1,0 46,95 +0,2 47,0
    1,5 46,43 +0,22 46,5
    2 45,9 +0,3 46,0
    3 44,85 +0,4 45,0
    4 43,8 +0,48 44,0

    www.dpva.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
