Содержание

9 советов по выбору режима резания на фрезерном станке с ЧПУ + Таблица режимов резания

Обрабатываемый материал	Тип работы	Тип фрезы	Частота, об/мин	Подача (XY), мм/сек	Подача (Z), мм/сек	Примечание
Акрил	V-гравировка	V-образный гравер d=32 мм., A=90, 60 град., T=0.2 мм	До 18000	5	1-2	По 5 мм за проход.
Акрил	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175 мм или 6 мм	До 18000	15	5-6	Встречное фрезерование. Не более 3 мм за проход. Желательно использовать СОЖ.
ПВХ до 10 мм	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175 мм или 6 мм	18000-24000	10-20	5-6	Встречное фрезерование.
Двухслойный пластик	Гравировка	Конический гравер, плоский гравер	18000-24000	15-20	5-6	По 0.3-0,5 мм за проход. Шаг не более 50% от пятна контакта (T).
Композит	Раскрой	Фреза спиральная 1-заходная d=3.175 мм или 6 мм	15000-18000	10-12	1-2	Встречное фрезерование.
Дерево ДСП	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175 мм или 6 мм	18000-22000	10-15	2-3	Встречное фрезерование. По 5 мм за проход (подбирать, чтобы не обугливалось при резке поперек слоев).
	Раскрой Выборка	Фреза спиральная 2-заходная компрессионная d=6 мм	20000-21000	15-17	3-4	Не более 10 мм за проход.
	Гравировка	Фреза спиральная 2-заходная круглая d=3.175 мм	До 15000	10	2-3	Не более 5 мм за проход.
	Гравировка	Конический гравер d=3.175 мм или 6 мм	18000-24000	15-20	5-6	Не более 5 мм за проход (в зависимости от угла заточки и пятна контакта). Шаг не более 50% от пятна контакта (T).
	V-гравировка	V-образный гравер d=32 мм., A=90, 60 град., T=0.2 мм	До 15000	10-12	2-3	Не более 3 мм за проход.
МДФ	Раскрой Выборка	Фреза спиральная 1-заходная с удалением стружки вниз d=6 мм	20000-21000	15-17	3-4	Не более 10 мм за проход. При выборке шаг не более 45% от d.
МДФ	Раскрой Выборка	Фреза спиральная 2-заходная компрессионная d=6 мм	20000-21000	18-20	4-5	Не более 10 мм за проход.
Латунь ЛС 59 Л-63 Бронза БрАЖ	Раскрой фрезеровка	Фреза спиральная 2-заходная d=2 мм	15000	12	1-2	По 0,5 мм за проход. Желательно использовать СОЖ.
Латунь ЛС 59 Л-63 Бронза БрАЖ	Гравировка	Конический гравер A=90, 60, 45, 30 град.	До 24000	4	1-2	По 0.3 мм за проход. Шаг не более 50% от пятна контакта (T). Желательно использовать СОЖ.
Дюралюминий, Д16, АД31	Раскрой фрезеровка	Фреза спиральная 1-заходная d=3.175 мм или 6 мм	15000-18000	12-20	1-2	По 0,2-0,5 мм за проход. Желательно использовать СОЖ.
Магний	Гравировка	Конический гравер A=90, 60, 45, 30 град.	12000-15000	12	2-3	По 0,5 мм за проход. Шаг не более 50% от пятна контакта (T).

www.stankoff.ru

Режимы резания

Теоретические основы по выбору режимов резания на фрезерных станках

Скорость вращения шпинделя, скорость подачи – всё это основы резания. Получить информацию об этом сравнительно легко. В любой книге по фрезерному делу можно найти данную информацию. Ниже приводится краткий конспект одной из таких книг. Выбор диаметра фрезы для работы определяется по двум параметрам – ширине и глубине фрезерования.

Ширина фрезерования – ширина обрабатываемой поверхности задается, как правило, в чертеже и определяется размером детали или заготовки. В случае обработки нескольких заготовок закреплённых рядом, ширина фрезерования кратно увеличивается.

Глубина фрезерования (или глубина резанья) – толщина слоя снимаемого фрезой материала за один проход. Если снимать много то фреза делает два и более проходов. При этом последний проход производят с небольшой глубиной резанья для получения более чистой поверхности обработки. Такой проход называют чистовым фрезерованием в отличие от предварительного или чернового фрезерования, которое производят с большей глубиной резанья. Однако при небольшом припуске на обработку, фрезерование производится за один проход.

Скорость резания – это путь (обычно обозначаемый в метрах), который проходят режущие кромки зубьев фрезы в одну минуту. Скорость резания рассчитывается по следующей формуле: длину окружности фрезы умножаем на количество зубьев фрезы и на количество оборотов в минуту и все делим всё на 1000 (переводим миллиметры в метры).
Скорость резания обычно определяют по справочным таблицам режимов резания. Так как скорость резания при фрезеровании зависит от стойкости конкретной фрезы, то рекомендуемая в таблицах скорость резания соответствует тому, на какой максимальной скорости может происходить резание без поломки фрезы.

Подача – это величина (обычно обозначаемая в миллиметрах) перемещения шпинделя станка в продольном – Y, поперечном – X или вертикальном – Z направлении.

Подача в одну минуту – величина перемещения шпинделя в миллиметрах за время, равное одной минуте. Вычисляется по формуле: подача в одну минуту равна подачи на один зуб фрезы умноженной на число зубьев фрезы и умноженной на количество оборотов фрезы в минуту.

Как известно, основами резания являются скорость вращения шпинделя и скорость подачи. Выбор диаметра фрезы для работы определяется по двум параметрам – ширине и глубине фрезерования. Ширина фрезерования, или ширина обрабатываемой поверхности, задается, как правило, в чертеже и определяется размером детали или заготовки. В случае обработки нескольких заготовок, закрепленных рядом, ширина фрезерования кратно увеличивается.

Глубина фрезерования – толщина слоя снимаемого фрезой материала за один проход. Если снимать много, то фреза делает два и более проходов. При этом последний проход производят с небольшой глубиной резанья для получения более чистой поверхности обработки. Такой проход называют чистовым фрезерованием в отличие от предварительного или чернового фрезерования, которое производят с большей глубиной резанья. Однако при небольшом припуске на обработку фрезерование производится за один проход.

Скорость резанья – это путь (обычно обозначаемый в метрах в минуту), который проходят режущие кромки зубьев фрезы в одну минуту.

Скорость резанья обычно определяют по справочным таблицам режимов резанья. Так как скорость резанья при фрезеровании зависит от стойкости конкретной фрезы, то рекомендуемая в таблицах скорость резанья соответствует тому, на какой максимальной скорости может происходить резанье без поломки фрезы.

Подача в одну минуту – величина перемещения шпинделя в миллиметрах за время, равное одной минуте. Вычисляется она по следующей формуле: подача в одну минуту равна подаче на один зуб фрезы, умноженной на число зубьев фрезы и умноженной на количество оборотов фрезы в минуту.

Общие рекомендации по режимам резания:

Для мягкой древесины (сосна)

Тип инструмента Рабочая подача мм/мин Скорость вращения Глубина за проход

Торцевая 6мм 2000-3000 20 000-24 000 7,5-8

Торцевая 3мм 1000-1500 20 000-24 000 4,5

Гравер 30°х0,2 800-600 20 000-24 000 3

Для твердой древесины (бук, дуб, фанера)

Торцевая 6мм 1500-2500 20 000-24 000 7,5-8

Торцевая 3мм 500-1000 20 000-24 000 4,5

Гравер 30°х0,2 300-600 20 000-24 000 3

Для двухслойного пластика

Торцевая 3 мм 2000 12 000 0,3

Гравер 30°х0,2 2000 20 000 0,3

Для акрила и полистирола

Торцевая 6 мм 1000-1300 10 000-12 000 3

Торцевая 3 мм 800-1000 12 000-16 000 1,5

Гравер 30°х0,2 300-500 18 000-20 000 0,3-0,6

Для ПВХ

Торцевая 6 мм 1500-2000 12 000 8-10

Торцевая 3 мм 1500-2000 12 000-15 000 4-6

Для алюминиевых сплавов

Торцевая 6 мм 800-1000 14 000 – 18000 0,6

Торцевая 3 мм 500-800 13 000-15 000 0,3

Главная

Форум

Модели для обработки на станках с чпу

cncmodelist.ru

Режимы резания при фрезеровании – таблица, параметры, подача и др.

Выбор режима резания играет основную роль при любой металлорежущей операции, и особенно при фрезеровании. От этого зависит производительность работ, возможность максимального использования ресурсов станка, стойкость инструмента и качество конечного результата. Для выбора режима резания разработаны специальные таблицы, но есть ряд общих понятий, которые необходимо знать любому фрезеровщику.

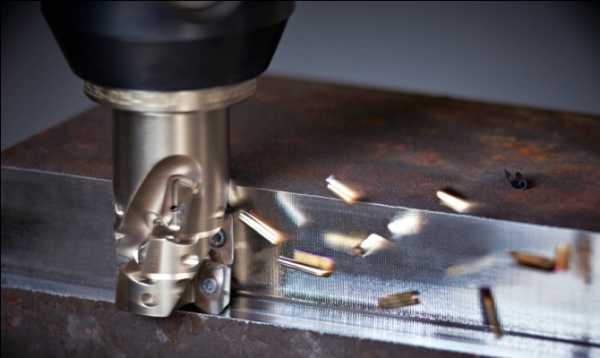

Особенности фрезерования

Процесс фрезерования является одним их наиболее сложных из всех видов металлообработки. Основной фактор – это прерывистый характер работы, когда каждый из зубьев инструмента входит в кратковременный контакт с обрабатываемой поверхностью. При этом каждый контакт сопровождается ударной нагрузкой. Дополнительные факторы сложности – более одной режущей поверхности и образование прерывистой стружки переменной толщины, что может стать серьёзным препятствием для работы.

Поэтому очень важен правильный подбор режима резания, что позволяет добиться максимальной производительности оборудования. Сюда входит правильный выбор подачи, скорости и силы реза, а также глубины удаляемого слоя что позволяет получить необходимую точность при минимальных затратах и износе инструмента.

Параметры режима резания

Основными характеристиками, которые регулируются в процессе фрезерования и являющиеся составляющими режима резания являются:

глубина реза – это толщина металла снимаемая за один проход. Выбирается с учетом припуска на обработку;
ширина реза – показатель ширины снимаемого слоя металла по направлению перпендикулярному направлению подачи;
подача инструмента – перемещение обрабатываемой поверхности относительно оси фрезы. В расчете режима используются такие показатели как подача на один зуб, в минуту и на один оборот. На величину подачи влияет прочность инструмента и характеристики оборудования.

Ширина и глубина

Данные параметры имеют важное значение для рационального выбора режима фрезерования. Глубина, как правило, устанавливается на максимально допустимое значение для уменьшения количества проходов. При повышенных требованиях к чистоте и точности обработки применяются черновой и чистовой проходы, соответственно, для съёма основной массы металла и калибровки поверхности. Количество черновых проходов может быть увеличено для повышения качества реза.

При выборе глубины также необходимо учесть припуск на обработку. Как правило, несколько проходов применяется при значении припуска более 5 мм. При последнем черновом проходе оставляют около 1 мм на чистовую обработку.

При подборе ширины необходимо учесть, что при одновременной обработке нескольких деталей учитывается общее значение. Выбирая данные значения необходимо учесть и состояние поверхности заготовки. При наличии следов литья, окалины или загрязнений необходимо увеличить глубину реза. В противном случае возможно скольжение зуба, дефекты поверхности, быстрый износ режущих кромок.

При выборе глубины реза существуют следующие типовые рекомендации:

Чистовая обработка – до 1 мм.
Черновая по чугуну и стали – от 5 до 7 мм.
Черновая для разных марок стали – от 3 до 5 мм.

Подача и скорость фрезы

Величина подачи зависит, в первую очередь от типа обработки – черновая или чистовая. При чистовом резе подача определяется требованиями к качеству поверхности. При черновом необходимо учесть несколько факторов:

жесткость заготовки, инструмента и станка;
материал заготовки и фрезы;
угол заточки фрез;
мощность привода станка.

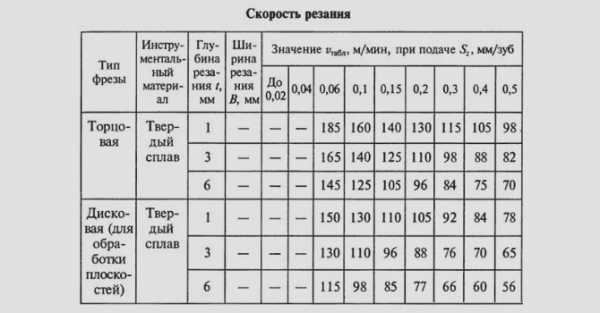

Скорость обработки определяется по нормативам, в которых учитывается тип инструмента и материал заготовки. Данный параметр выбирается по стандартной таблице.

Необходимо учесть, что значения в таблице приведены для стандартной стойкости инструмента. Если фреза не соответствует стандартным параметрам, то необходимо учесть поправочный коэффициент который зависит от ширины инструмента (для торцовых фрез), свойств заготовки, угла фрезы и наличия окалины.

Режимы резания для станков с ЧПУ

2016-09-02

Режимы резания для станков с ЧПУ, используемые на практике в зависимости от обрабатываемого материала и типа фрезы

Теоретические основы по выбору режимов резания на фрезерных станках
Скорость вращения шпинделя, скорость подачи – всё это основы резания. Получить информацию об этом сравнительно легко. В любой книге по фрезерному делу можно найти данную информацию. Ниже приводится краткий конспект одной из таких книг. Выбор диаметра фрезы для работы определяется по двум параметрам – ширине и глубине фрезерования.

Режимы резания

Ширина фрезерования – ширина обрабатываемой поверхности задается, как правило, в чертеже и определяется размером детали или заготовки. В случае обработки нескольких заготовок закреплённых рядом, ширина фрезерования кратно увеличивается.

Глубина фрезерования (или глубина резанья) – толщина слоя снимаемого фрезой материала за один проход. Если снимать много то фреза делает два и более проходов. При этом последний проход производят с небольшой глубиной резанья для получения более чистой поверхности обработки. Такой проход называют чистовым фрезерованием в отличие от предварительного или чернового фрезерования, которое производят с большей глубиной резанья. Однако при небольшом припуске на обработку, фрезерование производится за один проход.

Скорость резанья – это путь (обычно обозначаемый в метрах), который проходят режущие кромки зубьев фрезы в одну минуту. Скорость резанья рассчитывается по следующей формуле: длину окружности фрезы умножаем на количество зубьев фрезы и на количество оборотов в минуту и все делим всё на 1000 (переводим миллиметры в метры).
Скорость резанья обычно определяют по справочным таблицам режимов резанья. Так как скорость резанья при фрезеровании зависит от стойкости конкретной фрезы, то рекомендуемая в таблицах скорость резанья соответствует тому, на какой максимальной скорости может происходить резанье без поломки фрезы.

Подача – это величина (обычно обозначаемая в миллиметрах) перемещения шпинделя станка в продольном – Y, поперечном – X или вертикальном – Z направлении.

Подача в одну минуту – величина перемещения шпинделя в миллиметрах за время, равное одной минуте. Вычисляется по формуле: подача в одну минуту равна подачи на один зуб фрезы умноженной на число зубьев фрезы и умноженной на количество оборотов фрезы в минуту.

Режимы резания для станков с ЧПУ

Выбирать фрезы для 3D – в качестве режущего инструмента для мощных скоростных фрезерных станков с ЧПУ используют в основном цельные концевые твердосплавные фрезы. Основным требованием к режущему инструменту является твёрдость сплава,

Приведенная ниже таблица содержит справочную информацию параметров режима резания, взятые из практики. От этих режимов рекомендуется отталкиваться при обработке различных материалов со схожими свойствами, но не обязательно строго придерживаться их.

Необходимо учитывать, что на выбор режимов резания, при обработке одного и того же материала одним и тем же инструментом, влияет множество факторов, основными из которых являются: жесткость системы Станок – Приспособление – Инструмент – Деталь (СПИД), охлаждение инструмента, стратегия обработки, высота слоя снимаемого за проход и размер обрабатываемых элементов.

steepline.ru

Режимы резания при фрезеровании на станках

В процессе фрезерования зубья многолезвийного режущего инструмента, вращающегося вокруг своей оси, поочерёдно следуя один за другим, врезаются в материал заготовки, которая движется на фрезу. В результате такого рода движений происходит отделение слоя металла с образованием стружки. Элементами режима резания, сопровождающими фрезерование, является глубина, на которую погружается фреза, скорость резания с которой фрезеруется материал и подача движения заготовки.

Ширина фрезерования это расстояние, на котором главные режущие кромки зубьев фрезы соприкасаются с заготовкой.

Глубина резания это слой металла с определённой толщиной, который удаляется в процессе фрезерования за один рабочий проход. Измеряется глубина фрезерования как разность между обрабатываемой поверхностью и образующейся в результате обработки.

Главное движение при фрезеровании это есть ни что иное как вращение фрезы. Выполняя технологические операции, связанные с фрезерованием, режущему инструменту задаётся вращение и при этом в настройках станка устанавливается число оборотов за единицу времени. Однако главным параметром вращения фрезы является не то число оборотов, с которым она поворачивается вокруг своей оси, а скорость резания.

Скорость резания

Скорость резания для фрезы это расстояние, преодолеваемое за одну минуту режущей кромкой на наиболее отдалённой точке радиуса инструмента относительно оси вращения.

Скорость резания рассчитывается по формуле представленной ниже:

V – скорость резания
π – 3.1416
D – диаметр фрезы( мм )
n – частота вращения фрезы( об/мин )
1000 – коэффициент перевода мм в м

При технологических расчётах выбирается скорость резания согласованная со свойствами инструмента. Иными словами скорость резания должна быть допустимой в соответствии с периодом стойкости режущего инструмента.

Обороты

Обороты фрезы ( n ), как упоминалось выше, являются главным движением станка. Перед выполнением какой либо работы на станке, фрезеровщику приходится настраивать режимы резания одним из компонентов которых является вращение фрезы. Так как на промышленном оборудовании переключение скоростей указывается в оборотах в минуту, соответственно требуется знать их число, которое можно рассчитать по формуле:

Подача

Подача ( S ) это рабочее перемещение подвижных частей станка, на одних из которых крепятся режущие инструменты, а на других детали или заготовки подвергаемые обработке. Подача является одной из основных характеристик режима резания, которая необходима при обработке на станках.

При выполнении фрезерных работ используются следующие виды подач:

Подача на один зуб;
Подача на один оборот;
Минутная подача.

С помощью фрезерного станка можно задавать подачи в вертикальном, продольном и поперечном направлении.

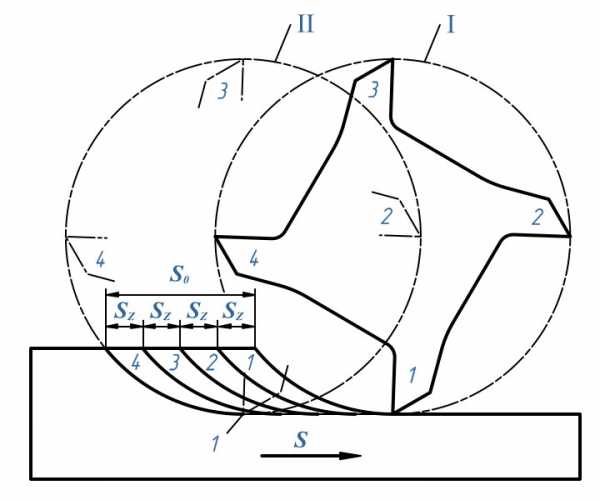

Подача на зуб ( S_Z мм / зуб ) – это отношение минутной подачи и произведения частоты вращения шпинделя к числу зубьев, которыми располагает фреза.

Подача на один оборот фрезы ( S₀ мм / об ) – это произведение, полученное в результате умножения подачи на зуб, на количество зубьев режущего многолезвийного инструмента.

Минутная подача ( S_М мм / мин ) – это рабочее перемещение фрезерного стола проходящего расстояние, измеряемое в миллиметрах за одну минуту. Минутную подачу можно вычислить, если умножить значение подачи на один оборот фрезы на число оборотов шпинделя или умножением подачи на зуб на число зубьев фрезы и на её обороты.

S_М = S₀ × n = S_Z × Z × n

Такие опции как подача, скорость резания для инструмента, глубина и ширина, задаваемая в процессе обработки, являются составляющими режимов фрезерования. Режим резания считается оптимальным при условии разумного сочетания всех его элементов обеспечивающих наибольшую производительность, экономию средств, при неизменных качественных показателях в отношении точно¬сти изделий и чистоты обработки их поверхностей.

Благодаря научному подходу для резания металлов были установлены эффективные скорости резания и подачи при условии выбора глубины и ширины при фрезеровании различных металлов и сплавов фрезами соответствующих марок. Подобные данные записаны в специальных таблицах по нормативам режимов резания.

www.axispanel.ru

режимы резания (обработки) на станках чпу

Режимы резания, используемые на практике,

в зависимости от обрабатываемого материала и типа фрезы

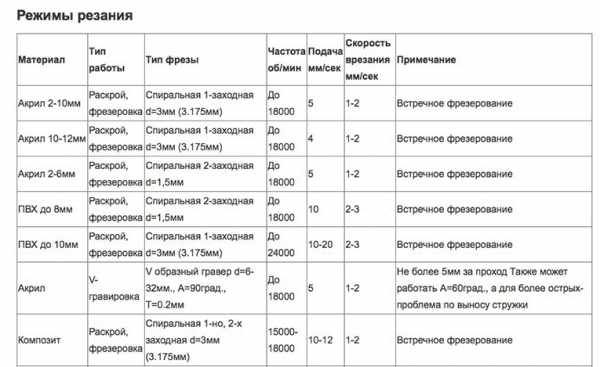

Таблица (приведенная ниже) содержит справочную информацию параметров режима резания, взятые из практики. От этих режимов рекомендуется отталкиваться при обработке различных материалов со схожими свойствами, но не обязательно строго придерживаться их.

Необходимо учитывать, что на выбор режимов резания, при обработке одного и того же материала одним и тем же инструментом, влияет множество факторов, основными из которых являются: жесткость системы: Станок – Приспособление – Инструмент – Деталь, охлаждение инструмента, стратегия обработки, высота слоя снимаемого за проход и размер обрабатываемых элементов.

Общие рекомендации:

    – Фрезерной обработке лучше всего подвергать пластики полученные литьем, так как у них более высокая температура плавления и меньше вероятность вплавления (“вваривания”) резца.
    – При резке акрила и алюминия желательно для охлаждения инструмента использовать смазывающую и охлаждающую жидкость (СОЖ), в качестве СОЖ может выступать обыкновенная вода или универсальная смазка WD-40 (в баллончике).
    – При резке акрила, когда подсаживается (притупляется) фреза, необходимо понизить обороты до момента пока не пойдет колкая стружка (осторожнее с подачей при низких оборотах шпинделя – вырастает нагрузка на инструмент и соответственно вероятность его сломать).
    – Для фрезеровки пластиков и мягких металлов, наиболее подходящими являются однозаходные (однозубые) фрезы (желательно с полированной канавкой для отвода стружки). При использовании однозаходных фрез создаются оптимальные условия для отвода стружки и соответственно отвода тепла из зоны реза.
    – При фрезеровке рекомендуется применять такую стратегию обработки, при которой идет беспрерывный съем материала со стабильной нагрузкой на инструмент.
    – При фрезеровке пластиков, для улучшения качества реза, рекомендуется использовать встречное фрезерование.
    – Для получения приемлемой шероховатости обрабатываемой поверхности, шаг между проходами фрезы/гравера необходимо делать равным или меньше рабочего диаметра фрезы(d)/пятна контакта гравера(T).
    – Для улучшения качества обрабатываемой поверхности желательно не обрабатывать заготовку на всю глубину сразу, а оставить небольшой припуск на чистовую обработку.
    – При резке мелких элементов необходимо снизить скорость резания, чтобы вырезанные элементы не откалывались в процессе обработки и не повреждались.

обрабатываемый материал	Тип работы	Тип фрезы	Частота, об/мин	Подача (XY), мм/сек	Подача (Z), мм/сек	Примечание
Акрил	V-гравировка	V образный гравер d=32мм., A=90, 60град., T=0.2мм	До 18000	5	1-2	По 5мм за проход
Акрил	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175мм или 6мм	До 18000	15	5-6	Встречное фрезерование Не более 3мм за проход Желательно использовать СОЖ
ПВХ до 10мм	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175мм или 6мм	18000-24000	10-20	5-6	Встречное фрезерование
пластик	Гравировка	Конический гравер, плоский гравер	18000-24000	15-20	5-6	По 0.3-0,5мм за проход Шаг не более 50% от пятна контакта (T)
Композит	Раскрой	Фреза спиральная 1-заходная d=3.175мм или 6мм	15000-18000	10-12	1-2	Встречное фрезерование
Дерево ДСП	Раскрой Выборка	Фреза спиральная 1-заходная d=3.175мм или 6мм	18000-22000	10-15	2-3	Встречное фрезерование По 5мм за проход (подбирать, чтобы не обугливалось при резке поперек слоев)
	Фреза спиральная 2-заходная компрессионная d=6мм	20000-21000	15-17	3-4	Не более 10 мм за проход
Гравировка	Фреза спиральная 2-заходная круглая d=3.175мм	До 15000	10	2-3	Не более 5мм за проход
Конический гравер d=3.175мм или 6мм	18000-24000	15-20	5-6	Не более 5мм за проход (в зависимости от угла заточки и пятна контакта) Шаг не более 50% от пятна контакта (T)
V-гравировка	V образный гравер d=32мм., A=90, 60град., T=0.2мм	До 15000	10-12	2-3	Не более 3мм за проход
МДФ	Раскрой Выборка	Фреза спиральная 1-заходная с удалением стружки вниз d=6мм	20000-21000	15-17	3-4	Не более 10 мм за проход При выборке шаг не более 45% от d
Фреза спиральная 2-заходная компрессионная d=6мм	20000-21000	18-20	4-5	Не более 10 мм за проход
ЛС 59 Л-63 бронза БрАЖ	Раскрой, фрезеровка	Фреза спиральная 2-заходная d=2мм	15000	12	1-2	По 0,5мм за проход Желательно использовать СОЖ
ЛС 59 Л-63 бронза БрАЖ	Гравировка	Конический гравер A=90, 60, 45, 30 град.	До 24000	4	1-2	По 0.3мм за проход Шаг не более 50% от пятна контакта (T) Желательно использовать СОЖ
Дюралюминий, Д16, АД311	Раскрой, фрезеровка	Фреза спиральная 1-заходная d=3.175мм или 6мм	15000-18000	12-20	1-2	По 0,2-0,5мм за проход Желательно использовать СОЖ
Магний	Гравировка	Конический гравер A=90, 60, 45, 30 град.	12000-15000	12	2-3	По 0,5мм за проход Шаг не более 50% от пятна контакта (T)

home-cnc-rus.blogspot.com

Теоретические основы по выбору режимов резания на фрезерном станке с ЧПУ

Теоретические основы по выбору режимов резания

  Скорость вращения шпинделя, скорость подачи — всё это основы резания на фрезерном станке с ЧПУ. Получить информацию об этом сравнительно легко. В любой книге по фрезерному делу можно найти данную информацию. Ниже приводится краткий конспект одной из таких книг. Выбор диаметра фрезы для работы определяется по двум параметрам — ширине и глубине фрезерования.

    Ширина фрезерования — ширина обрабатываемой поверхности задается, как правило, в чертеже и определяется размером детали или заготовки. В случае обработки нескольких заготовок закреплённых рядом, ширина фрезерования кратно увеличивается.

    Глубина фрезерования (или глубина резанья) — толщина слоя снимаемого фрезой материала за один проход. Если снимать много то фреза делает два и более проходов. При этом последний проход производят с небольшой глубиной резанья для получения более чистой поверхности обработки. Такой проход называют чистовым фрезерованием в отличие от предварительного или чернового фрезерования, которое производят с большей глубиной резанья. Однако при небольшом припуске на обработку, фрезерование производится за один проход.

    Скорость резанья — это путь (обычно обозначаемый в метрах), который проходят режущие кромки зубьев фрезы в одну минуту. Скорость резанья рассчитывается по следующей формуле: длину окружности фрезы умножаем на количество зубьев фрезы и на количество оборотов в минуту и все делим всё на 1000 (переводим миллиметры в метры).

    Соответственно:

    Скорость резанья обычно определяют по справочным таблицам режимов резанья. Так как скорость резанья при фрезеровании зависит от стойкости конкретной фрезы, то рекомендуемая в таблицах скорость резанья соответствует тому, на какой максимальной скорости может происходить резанье без поломки фрезы.

    Подача — это величина (обычно обозначаемая в миллиметрах) перемещения шпинделя станка в продольном — Y, поперечном — X или вертикальном — Z направлении.

    Подача в одну минуту — величина перемещения шпинделя в миллиметрах за время, равное одной минуте. Вычисляется по формуле: подача в одну минуту равна подачи на один зуб фрезы умноженной на число зубьев фрезы и умноженной на количество оборотов фрезы в минуту.



    Существуют некоторые основные определения и формулы для вычисления рабочей подачи и скорости вращения шпинделя под механообработку. Для большинства материалов, подача на зуб, вычисляемая по формуле:

    — это превосходное начальное значение для обработки трудно обрабатываемых материалов.

    Эта подача должна быть увеличена или уменьшена в зависимости от полученного на практике результата, но ее значение должно остаться в пределах следующего диапазона:

    где D — номинальный диаметр фрезы.

    Порядок фрезерования

    1. По диаметру фрезы, ширине фрезерования, глубине резанья и подаче на один зуб, определяется скорость резанья и минутная подача. Следует учитывать особые условия конкретного фрезерования: наличие или отсутвие охлаждения, особенности конструкции фрезы и т. д.
    2. Произвести настройку скорости вращения шпинделя.
    3. Произвести настройку подачи шпинделя.

    Износ инструмента

    Чем больше скорость резанья, тем больше выделяется тепла и тем больше нагреваются зубья фрезы. При достижении определённой температуры режущая кромка теряет твердость, и фреза перестаёт резать. Температура, при которой фреза перестаёт резать, для разных фрез различна и зависит от материала, из которого изготовлена фреза.
    В процессе работы фреза затупляется. Затупление фрезы происходит вследствие износа, вызываемого: трением сходящей стружки о переднею поверхность зуба и трением задней поверхностью зуба фрезы об обрабатываемую поверхность. Трение вызывает также увеличение температуры режущего инструмента, что в свою очередь снижает твёрдость его лезвия и способствует более быстрому износу. В процессе работы фреза проходит три стадии износа:
    1. Новая, острая фреза — годная к эксплуатации.
    Признаки: наличие заводской смазки, нормальный цвет поверхности (без окалин), ровная одноразовая заточка.
    2. Фреза с нормальным износом — фрезу далее эксплуатировать нерационально, лучше заточить.
    Признаки: наступление вибрации, появление неровной (рваной) поверхности обработки и чрезмерный нагрев вследствие увеличения трения.
    3. Фреза с катастрофическим износом — восстановление фрезы практически невозможно.
    Признаки: визуально видно, что рабочая кромка фрезы разрушена.
.
proff-stanki.ru
