Таблица уголков – Уголки стальные равнополочные ГОСТ 8509

Таблица уголков – Уголки стальные равнополочные ГОСТ 8509–93 (Таблица)

alexxlab | 31.07.2020 | 0 | Вопросы и ответы

Содержание

Уголок

Уголковые профили прокатывают в виде равнополочных и неравнополочных уголков. Сортамент уголков весьма обширен: от очень малых профилей с площадью сечения 1–1,5 см² до мощных профилей с площадью сечения 140 см². Полки уголков имеют параллельные грани, что облегчает конструирование. Широкое применение уголки имеют в легких конструкциях.

вернуться к содержанию

Уголок размером 45×45×5 мм высокой точности прокатки (А) из стали марки Ст3пс, категории 3, подгруппы 1:

Уголок	45×45×5 - А ДСТУ 2251-93 (ГОСТ 8509-93)
	Ст3пс 3 - 1 ГОСТ 535-88

Неравнополочный уголок размерами 63×40×4 мм высокой точности прокатки (А) из стали марки Ст3сп, категории 3, подгруппы 1:

Уголок	63×40×4 - А ГОСТ 8510 - 86
	Ст3сп - 1 ГОСТ 535-79

вернуться к содержанию

Масса уголка М_уг определяется по формуле:

М_уг = L·ρ_у,

где L — длина уголка; ρ_у — теоретическая масса 1 м уголка, вычисленная по его номинальным размерам.

Масса неравнополочного уголка

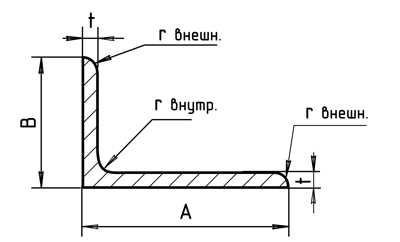

Рис. 1. Уголок неравнополочный

Для неравнополочного уголка:

ρ_у = [(A+B-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

где А — ширина большей полки; B — ширина меньшей полки; t — толщина полок; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,001686·(r²_внутр-2·r²_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр.

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(A+B-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса равнополочного уголка

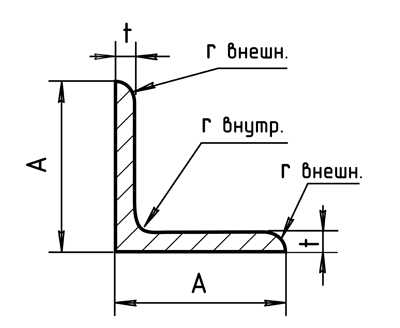

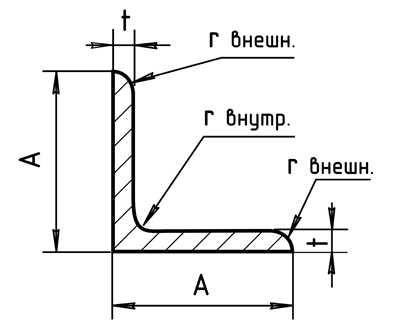

Рис. 2. Уголок равнополочный

Для равнополочного уголка (B=A):

ρ_у = [(2·A-t)·t+(1-π/4)·(r²_внутр-2·r²_внешн)]·ρ,

где А — ширина полки; t — толщина полки; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок; ρ — плотность материала.

При плотности стали ρ = 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,001686·(r²_внутр-2·r²_внешн), (кг/м),

где все размеры необходимо подставлять в мм.

При расчете массы уголков по стандартам ISO принимают:

r_внешн = r_внутр/2,

и соответственно –

ρ_у = (2·A-t)·t+((4-π)/8)·(r²_внутр-2·r²_внешн)·ρ,

При плотности материала 7850 кг/м³:

ρ_у = 0,007850·(2·A-t)+0,0008423·r²_внутр, (кг/м),

где все размеры необходимо подставлять в мм.

Масса гнутого уголка

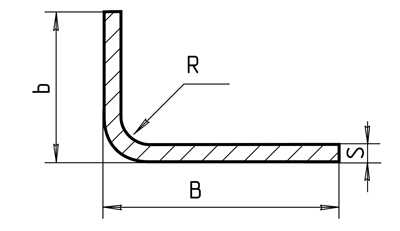

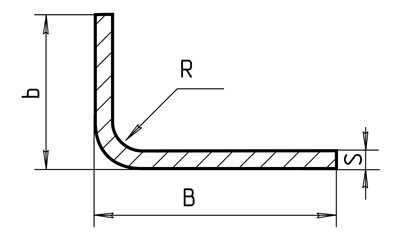

Рис. 3. Уголок гнутый неравнополочный

ρ_у = [B+b-2·(R+S)+π/4·(2·R+S)]·ρ,

где b — ширина меньшей полки; B — ширина большей полки; S — толщина полок; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м³:

ρ_у = S·[0,007850·(B+b-2·(R+S))+0,006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

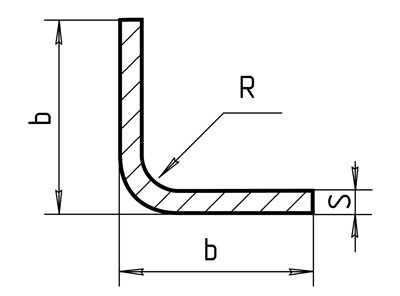

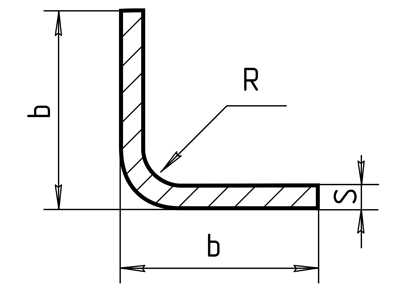

Рис. 4. Уголок гнутый равнополочный

ρ_у = 2·S·[b-R-S+π/8·(2·R+S)]·ρ,

где b — ширина полки; S — толщина полки; R — радиус кривизны; ρ — плотность материала.

При плотности материала 7850 кг/м³:

ρ_у = S·[0.01570·(b-R-S)+0.006165·(2·R+S)], (кг/м),

где все размеры необходимо подставлять в мм.

вернуться к содержанию

Уголок равнополочный по ISO 657.1–1989 Е (рекомендуемый сортамент при поставках на экспорт)

вернуться к содержанию

Рис. 1. Уголок равнополочный по ISO 657.1–1989 Е

Условные обозначения: A — ширина полки; t — толщина полки; r

внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок.

Таблица 1. Размеры и масса уголков по ISO 657.1–1989 Е

Размеры A×A×t, мм	r_внутр, мм	Масса 1 м уголка, кг	Количество метров в 1 т
20×20×3	3,5	0,8817	1134
25×25×3	3,5	1,117	895,1
25×25×4	3,5	1,455	687,4
30×30×3	5	1,363	733,5
30×30×4	5	1,779	562
35×35×4	5	2,093	477,7
35×35×5	5	2,572	388,8
40×40×3	6	1,844	542,4
40×40×4	6	2,417	413,8
40×40×5	6	2,974	336,2
45×45×4	7	2,742	364,7
45×45×5	7	3,378	296,1
50×50×4	7	3,056	327,3
50×50×5	7	3,77	265,3
50×50×6	7	4,469	223,8
60×60×5	8	4,568	218,9
60×60×6	8	5,423	184,4
60×60×8	8	7,088	141,1
65×65×6	9	5,909	169,2
65×65×8	9	7,73	129,4
70×70×6	9	6,38	156,7
70×70×7	9	7,377	135,6
75×75×6	9	6,851	146
75×75×8	9	8,986	111,3
80×80×6	10	7,338	136,3
80×80×8	10	9,63	103,8
80×80×10	10	11,86	84,32
90×90×7	11	9,608	104,1
90×90×8	11	10,9	91,71
90×90×9	11	12,18	82,08
90×90×10	11	13,45	74,37
100×100×8	12	12,18	82,11
100×100×10	12	15,04	66,51
100×100×12	12	17,83	56,08
120×120×8	13	14,71	67,97
120×120×10	13	18,2	54,95
120×120×12	13	21,62	46,25
125×125×8	13	15,34	65,19
125×125×10	13	18,98	52,68
125×125×12	13	22,56	44,32
150×150×10	16	22,98	43,51
150×150×12	16	27,35	36,57
150×150×15	16	33,77	29,61
180×180×15	18	40,9	24,45
180×180×18	18	48,6	20,58
200×200×16	18	48,5	20,62
200×200×20	18	59,93	16,69
200×200×24	18	71,11	14,06
250×250×28	18	104	9,614
250×250×35	18	128	7,811

Примечание. Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Уголок равнополочный по DIN 1028–94

вернуться к содержанию

Таблица 2. Масса и предельные отклонения размеров

Ширина полок, мм	Предельные отклонения по ширине, мм	Толщина полки, мм	Предельные отклонения по толщине, мм	Теоретическая масса 1 м, кг
45×45	±1,0	5	±0,5	3,38
50×50	±1,0	4	±0,5	3,07 *
50×50	±1,0	5	±0.5	3,77
50×50	±1,0	6	±0,75	4,47
60×60	±2,0	5	±0,5	4,57
60×60	±2,0	6	±0,75	5,42
70×70	±2,0	6	±0,75	6,38
70×70	±2,0	7	±0,75	7,38
75×75	±2,0	5	±0,5	5,78
75×75	±2,0	6	±0,75	6,87 *
75×75	±2,0	7	±0,75	7,94
75×75	±2,0	8	±0,75	9,03 *
75×75	±2,0	9	±0,75	10,05
80×80	±2,0	6	±0,75	7,34
80×80	±2,0	7	±0,75	8,46
80×80	±2,0	8	±0,75	9,66 *
80×80	±2,0	9	±0,75	10,72
90×90×	±2,0	6	±0,75	8,32
90×90	±2,0	7	±0,75	9,61
90×90	±2,0	8	±0,75	10,92 *
90×90	±2,0	9	±0,75	12,2
100×100×	±2,0	7	±0,75	10,73
100×100	±2,0	8	±0,75	12,2
100×100	±2,0	9	±0,75	13,62
100×100	±2,0	10	±0,75	15,1 *
100×100	±2,0	12	±1,00	17,8

* – не совпадает с ISO 657.2–2001.

Уголок неравнополочный по ISO 657.2–2001

вернуться к содержанию

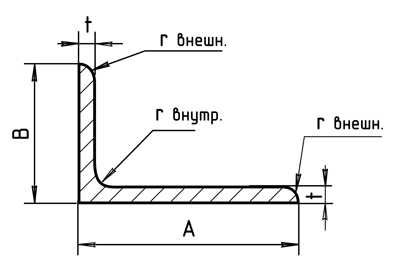

Рис. 2. Уголок неравнополочный по ISO 657.2–2001

Условные обозначения: А — ширина большей полки; B — ширина меньшей полки; t — толщина полки; r_внутр — радиус внутреннего закругления; r_внешн — радиус внешнего закругления полок.

Таблица 3. Размеры и масса неравнополочных уголков по ISO 657.2–2001

Обозначение	Размеры, мм				Масса 1 м уголка, кг	Количество метров в 1 т
Обозначение	A	B	t	r_внутр	Масса 1 м уголка, кг	Количество метров в 1 т
30×20×3	30	20	3	4	1,12	892,6
30×20×4	30	20	4	4	1,458	685,9
40×20×4	40	20	4	4	1,772	564,4
40×25×4	40	25	4	4	1,929	518,4
45×30×5	45	30	5	4	2,761	362,2
50×30×4	50	30	4	4	2,4	416,7
50×30×5	50	30	5	5	2,965	337,3
50×40×5	50	40	5	5	3,357	297,9
60×30×5	50	40	5	5	3,357	297,9
60×30×5	60	30	5	5	3,357	297,9
60×30×6	60	30	6	5	3,977	251,4
60×40×5	60	40	5	6	3,759	266
60×40×6	60	40	6	6	4,458	224,3
60×50×6	60	50	6	6	4,929	202,9
60×50×8	60	50	8	6	6,436	155,4
65×50×5	65	50	5	6	4,348	230
65×50×6	65	50	6	6	5,164	193,6
65×50×8	65	50	8	6	6,75	148,1
70×50×6	70	50	6	6	5,4	185,2
70×50×7	70	50	7	7	6,251	160
75×50×6	75	50	6	7	5,646	177,1
75×50×8	75	50	8	7	7,389	135,3
80×40×6	80	40	6	7	5,411	184,8
80×40×8	80	40	8	7	7,075	141,3
80×60×6	80	60	6	8	6,365	157,1
80×60×7	80	60	7	8	7,362	135,8
80×60×8	80	60	8	8	8,344	119,9
90×60×8	90	60	8	8	8,972	111,5
90×65×6	90	65	6	8	7,072	141,4
90×65×8	90	65	8	8	9,286	107,7
90×75×8	90	75	8	8	9,914	100,9
90×75×10	90	75	10	8	12,22	81,82
90×75×13	90	75	13	8	15,57	64,24
100×50×6	100	50	6	8	6,836	146,3
100×50×8	100	50	8	8	8,972	111,5
100×50×10	100	50	10	8	11,04	90,55
100×65×7	100	65	7	10	8,766	114,1
100×65×8	100	65	8	10	9,944	100,6
100×65×10	100	65	10	10	12,25	81,62
100×75×8	100	75	8	10	10,57	94,59
100×75×10	100	75	10	10	13,04	76,71
100×75×12	100	75	12	10	15,44	64,77
100×90×10	100	90	10	10	14,21	70,35
100×90×13	100	90	13	10	18,15	55,11
120×80×8	120	80	8	11	12,16	82,24
120×80×10	120	80	10	11	15,02	66,59
120×80×12	120	80	12	11	17,81	56,14
125×75×8	125	75	8	11	12,16	82,24
125×75×10	125	75	10	11	15,02	66,59
125×75×12	125	75	12	11	17,81	56,14
125×90×10	125	90	10	11	16,19	61,75
125×90×13	125	90	13	11	20,72	48,27
135×65×8	135	65	8	11	12,16	82,24
135×65×10	135	65	10	11	15,02	66,59
150×75×9	150	75	9	12	15,38	65,01
150×75×10	150	75	10	12	17	58,83
150×75×12	150	75	12	12	20,19	49,54
150×75×15	150	75	15	12	24,85	40,24
150×90×10	150	90	10	12	18,18	55,02
150×90×12	150	90	12	12	21,6	46,3
150×90×15	150	90	15	12	26,62	37,57
150×100×10	150	100	10	12	18,96	52,74
150×100×12	150	100	12	12	22,54	44,36
150×100×16	150	100	16	12	29,51	33,88
180×90×10	180	90	10	12	20,53	48,71
200×100×10	200	100	10	15	22,95	43,56
200×100×12	200	100	12	15	27,32	36,6
200×100×14	200	100	14	15	31,62	31,62
200×100×16	200	100	16	15	35,86	27,89
200×150×12	200	150	12	15	32,03	31,22
200×150×15	200	150	15	15	39,64	25,23
200×150×20	200	150	20	15	52	19,23
200×150×25	200	150	25	15	63,97	15,63

Примечание. Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м³. Рассчитанная величина является справочной.

Страны — члены ISO могут вносить в национальные стандарты необходимые размеры уголков. Из приведенных в таблице размеров на неравнополочные уголки в национальный стандарт можно вносить те размеры уголков, производство которых обеспечено на прокатных станах.

вернуться к содержанию

Предельные отклонения размеров уголков равнополочных по ISO 657.1–1989 Е и уголков неравнополочных по ISO 657.2—2001

Предельные отклонения размеров стальных горячекатаных равнополочных и неравнополочных уголков в метрической и дюймовой сериях регламентируются ISO 657.5–1976 Е, входящим в качестве рекомендуемого приложения в состав ГОСТ 8509–93. Размеры уголков в метрической серии соответствуют ISO 657.1 и ISO 657.2. Уголки в дюймовой серии должны соответствовать ISO 657.3 и ISO 657.4.

Таблица 4. Предельные отклонения по ширине полки

Метрическая серия, мм
Ширина полки *	Предельные отклонения
до 50 включ.	±1,0
50–100	±1,5
100–150	±2,0
150–200	±2,5

* Для неравнополочных уголков как базовая берется ширина большей полки.

Таблица 5. Предельные отклонения
по толщине равнополочных и неравнополочных уголков

Метрическая серия, мм
Ширина полки *	Предельные отклонения
до 50 включ.	±0,5
50–100	±0,8
100–150	±1,0
150–200	±1,2

* Для неравнополочных уголков как базовая берется ширина большей полки.

Для уголков с шириной полки свыше 75 мм предельные отклонения по массе составляют ±2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине.

вернуться к содержанию

Предельное отклонение по длине при порезке на нормальные длины равнополочны и неравнополочных уголков всех длин ± 100 мм.

Таблица 6. Предельные отклонения по длине
при порезке на точные длины равнополочных и неравнополочных уголков

Метрическая серия
Длина, м	Предельные отклонения, мм
до 12 включ.	+75/-0
от 12	+100/-0

вернуться к содержанию

Технические условия на гнутые равнополочные уголки регламентируются ГОСТ 19771–93. Данный стандарт распространяется на стальные гнутые равнополочные уголки, изготовляемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из стали углеродистой обыкновенного качества, качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

А — высокой точности;
Б — повышенной;
В — обычной.

Рис. 1. Уголок гнутый равнополочный по ГОСТ 19771–93

Условные обозначения: b — ширина полки; S — толщина полки; R — радиус сопряжения.

Таблица 1. Размеры и масса уголков из углеродистой
кипящей и полуспокойной стали обыкновенного качества, углеродистой
качественной стали с временным сопротивлением разрыву не более 460 МПа

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
36	3	4	1,569	637,2
40	2,5	3	1,485	673,3
40	3	4	1,758	568,9
50	3	4	2,229	448,7
50	4	6	2,907	344,0
60	3	4	2,700	370,4
60	4	6	3,535	282,9
70	4	6	4,163	240,2
80	3	4	3,642	274,6
80	4	6	4,791	208,7
80	5	7	5,924	168,8
80	6	9	7,011	142,6
80	7	9	8,113	123,3
100	4	6	6,047	165,4
100	5	7	7,494	133,4
100	6	9	8,895	112,4
100	7	9	10,31	96,99
120	5	7	9,064	110,3
120	6	9	10,78	92,77

Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества,
углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
55	3	7	2,434	410,9
60	3	7	2,669	374,6
70	4	10	4,109	243,4
80	4	10	4,737	211,1
80	5	10	5,873	170,3
100	4	10	5,993	166,9
100	5	10	7,443	134,4
100	6	14	8,794	113,7
120	5	10	9,013	110,9
160	4	10	9,761	102,5

Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

мерной длины;
мерной длины с немерной в количестве не более 7 % от массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % от массы партии;
немерной длины.

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок, мм

Ширина полки, мм	Точность профилирования
	Высокая по толщине		Повышенная обычная
	До 2,5	От 2,5	Повышенная обычная
До 50 включ.	±0,75	±1,00	±1,25	±1,50
От 50 до 100 включ.	±1,00	±1,25	±1,50	±2,00
От 100 до 150 включ.	±1,25	±1,50	±2,00	±2,50
От 150	±1,50	±1,75	±2,50	±3,00

Предельные отклонения угла 90° не должны превышать:

± 1°30′ — для уголков с шириной полки до 80 мм;
± 1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90° и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов не менее:

для профилей высокой точности — 100 мм;
для профилей повышенной точности — 150 мм;
для профилей обычной точности — 300 мм.

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м	Точность порезки
Длина, L, м	Высокая	Обычная
До 6 включ.	+30	+40
От 6 до 7 включ.	+40	+30
От 7	+(40+5•(L–7))	+80

вернуться к содержанию

Технические условия на гнутые неравнополочные уголки регламентируются ГОСТ 19773–93. Данный стандарт распространяется на уголки стальные гнутые и неравнополочные, изготавливаемые на профилегибочных агрегатах из холоднокатаного и горячекатаного листового проката из углеродистой стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной.

По точности профилирования уголки подразделяют на:

А — высокой точности;
Б — повышенной точности;
В — обычной точности.

Рис. 1. Уголок гнутый неравнополочный по ГОСТ 19772–93

Условные обозначения: B — ширина большей полки; b — ширина меньшей полки; S — толщина полки; R — радиус сопряжения.

Таблица 1. Размеры и масса уголков
из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 МПа

В, мм	b, мм	S, мм	R, не более, мм	Масса 1 м, кг	Количество метров в 1 т
32	25	2	3	0,8365	1195
32	25	2,5	3	1,034	967,3
50	35	3,2	5	1,984	504,1
60	40	3	4	2,229	448,7
70	50	4	6	3,535	282,9
80	63	4	6	4,257	234,9
85	35	4	6	3,535	282,9
90	70	4	6	4,791	208,7
100	65	4	6	4,948	202,1
105	100	3	4	4,702	212,7
115	65	5	7	6,709	149,1
120	100	8	12	12,88	77,63
180	140	6	9	14,55	68,74

Таблица 2. Размеры и масса уголков
из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной с временным сопротивлением разрыву более 460 МПа и низколегированной стали

В, мм	b, мм	S, мм	R, не более,мм	Масса 1 м, кг	Количество метров в 1 т
40	25	2,5	6	1,165	858,0
70	50	4	10	3,481	287,3
85	67	4	10	4,485	222,9
90	70	4	10	4,737	211,1
110	90	5	10	7,443	134,4
115	65	5	10	6,658	150,2
147	125	8	20	15,93	62,77
152	100	5,5	12	10,37	96,44
155	100	6	14	11,38	87,84

Примечание.Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м³ и является справочной величиной.

Уголки изготавливают длиной от 3 до 12 м. По длине уголки подразделяют на:

мерной длины;
мерной длины с немерной в количестве не более 7 % от массы партии;
кратной мерной длины;
кратной мерной длины с немерной в количестве не более 7 % от массы партии;
немерной длины.

вернуться к содержанию

Таблица 3. Предельные отклонения по ширине полок в мм

Ширина полки, мм	Точность профилирования
	Высокая по толщине		Повышенная	Обычная
	До 2,5	От 2,5	Повышенная	Обычная
До 50 включ.	±0,75	±1,00	±1,25	±1,50
От 50 до 100 включ.	±1,00	±1,25	±1,50	±2,00
От 100 до 150 включ.	±1,25	±1,50	±2,00	±2,50
От 150	±1,50	±1,75	±2,50	±3,00

Предельные отклонения угла 90° не должны превышать:

±1°30′ — для уголков с шириной полки до 80 мм;
±1° — для уголков с шириной полки свыше 80 мм.

Определение размеров поперечного сечения, а также скручивания, кривизны, отклонения угла 90о и волнистости полок уголков в зависимости от точности профилирования производят на расстоянии от торцов, не менее:

для профилей высокой точности — 100 мм;
для профилей повышенной точности — 150 мм;
для профилей обычной точности — 300 мм.

вернуться к содержанию

Таблица 4. Предельные отклонения
по длине уголков мерной и кратной мерной длины, мм

Длина, L, м	Точность порезки
Длина, L, м	Высокая	Обычная
До 6 включ.	+30	+40
От 6 до 7 включ.	+40	+80
От 7	+(40+5∙(L–7))	+80

вернуться к содержанию

www.metalika.ua

Уголок стальной размеры таблица. 404 Страница не найдена

404 - Страница не найдена

Москва
Санкт-Петербург
Актау и Мангистау
Актобе и область
Алматы
Архангельск
Астана
Астрахань и область
Атырау и область
Баку
Барнаул
Белгород
Брест и область
Брянск и область
Буйнакск
Владивосток
Владикавказ и область
Владимир
Волгоград
Вологда
Воронеж и область
Горно Алтайск
Грозный

Гудермес
Екатеринбург
Ереван
Ессентуки
Железнодорожный
Иваново и область
Ижевск
Иркутск
Казань
Калининград и область
Калуга
Караганда и область
Кемерово
Киев и область
Киров и область
Кировоград и область
Китай
Костанай и область
Кострома и область
Краснодар
Красноярск
Крым
Курск

Липецк и область
Магадан и область
Магнитогорск
Махачкала
Минск и область
Москва
Мурманск
Набережные Челны
Назрань
Нальчик
Нефтекамск
Нижневартовск
Нижний Новгород
Нижний Тагил
Новокузнецк
Новороссийск
Новосибирск и область
Новочеркасск
Омск и область
Орел и область
Оренбург
Павлодар и область
Пенза и область

Пермь
Петропавл. Камчатский
Петропавловск
Псков
Пятигорск
Ростов на Дону
Рязань и область

pellete.ru

Расчетные значения для горячекатанных уголков

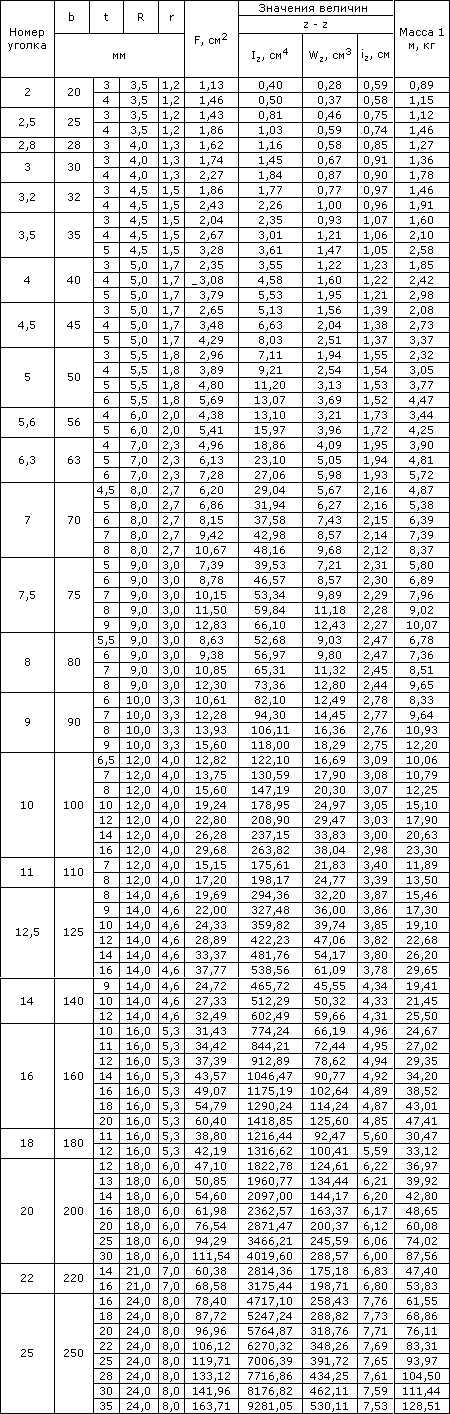

Таблица 1.

Условные обозначения к таблице 1 и рисунку 1:

b - ширина полки;

t - толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полок;

F- площадь поперечного сечения;

I_z - момент инерции относительно оси z;

W_z - момент сопротивления относительно оси z;

i_z - радиус инерции.

Данные значения можно использовать, только если ось z, относительно которой в поперечном сечении уголка возникают сжимающие и растягивающие напряжения, проходит так, как показано на рисунке 1:

Рисунок 1.

Для абсолютного большинства простых расчетов этого вполне достаточно, например, для расчета перемычки из равнополочных горячекатанных уголков и даже армирования уголками железобетонных конструкций. Но если положение в пространстве поперечного сечения будет не таким, и соответственно ось будет проходить не так, как показано на рисунке 1, а так как показано на рисунке 2:

Рисунок 2.

то для определения значений моментов можно воспользоваться более полной Таблицей 2:

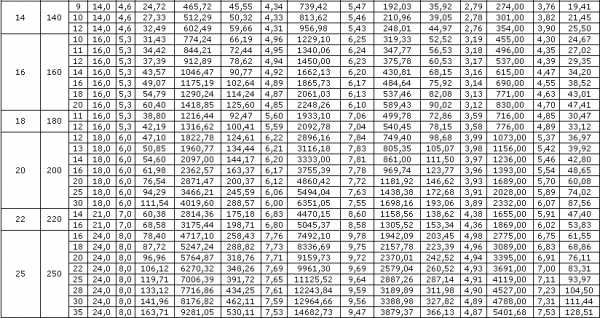

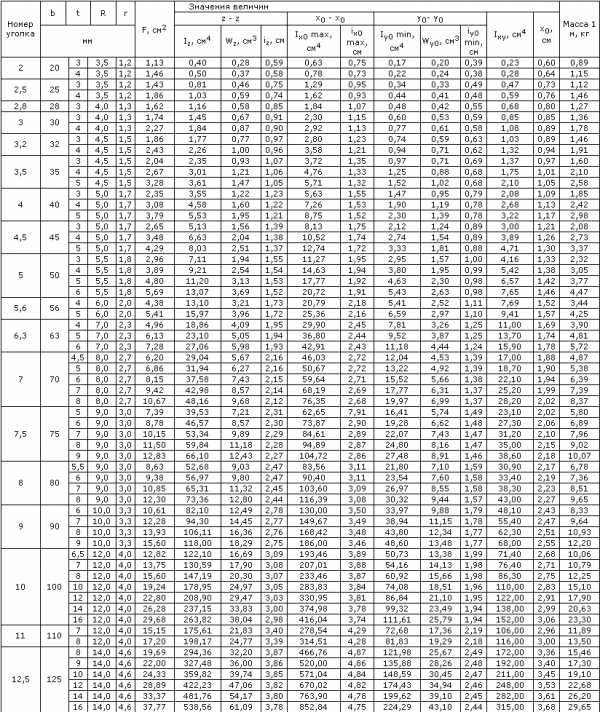

Таблица 2.

Но если и это не Ваш случай, то ребята по имени синус и косинус Вам помогут.

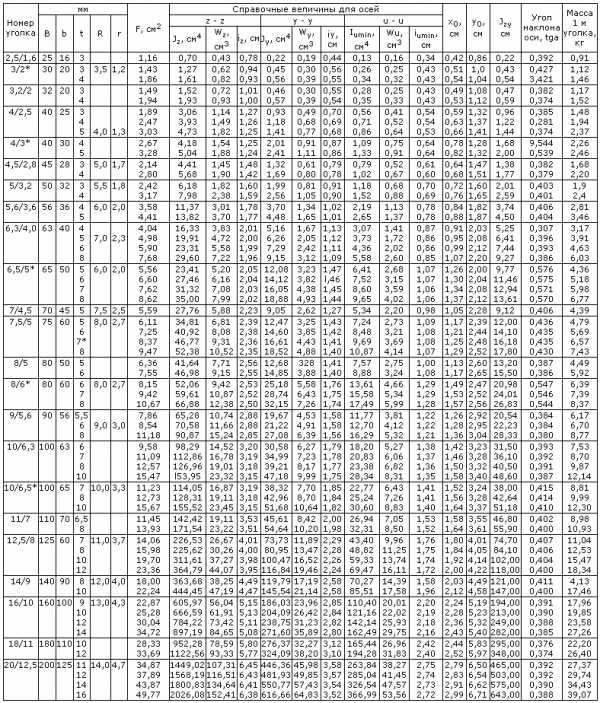

В Таблице 3 приведены значения моментов инерции I и моментов сопротивления W относительно осей z, y и u для неравнополочных горячекатанных уголков согласно ГОСТ 8510-86.

Рисунок 3.

Примечания:

1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. При вычислении массы 1 м уголка плотность стали принята равной 7,85 г/см³.

2. Радиусы закругления, форма и размеры участка сопряжения внутренних граней полок, указанные на рисунке 3 и в таблице 3, даны для построения калибра и на уголке не проверяют.

3. Уголки, отмеченные звездочкой, изготовляют по требованию потребителя.

Условные обозначения к рисунку 3 и таблице 3:

В - ширина большей полки;

b - толщина меньшей полки;

t - толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полок;

I - момент инерции;

i - радиус инерции;

x₀, y₀ - расстояние от центра тяжести до наружных граней полок;

J_zy - центробежный момент инерции.

doctorlom.com

TOP HEADLINES
