Содержание

Самоделки из бензопилы своими руками: возможные варианты

Сегодня у многих жителей частного сектора в чуланах без дела пылятся старые пилы с двигателями внутреннего сгорания, такие как «Урал» или «Дружба». Это неудивительно, ведь прогресс не стоит на месте, современное оборудование намного легче, удобнее в использовании. Сегодня редакция Seti.guru подготовила обзор для тех, кто умеет и любит дарить, казалось бы, старым вещам вторую жизнь. Материал расскажет о том, какие можно выполнить самоделки из бензопилы своими руками, как это сделать и что потребуется для работы. Попутно стоит разобрать и способы самостоятельного изготовления техники в коротких пошаговых фото- и видеоинструкциях.

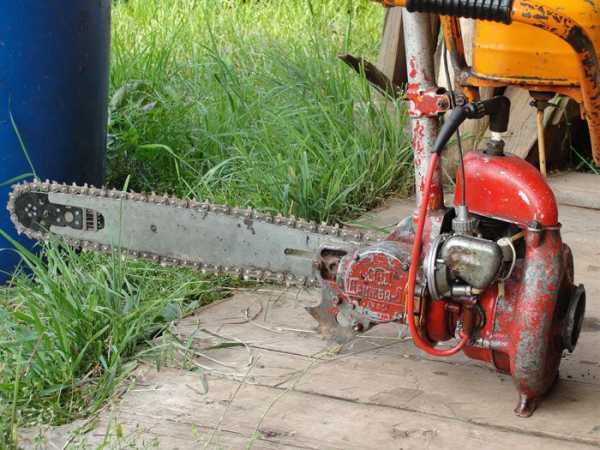

Старая добрая бензопила «Дружба»: они ещё в строю

Читайте в статье:

Что можно сделать своими руками из бензопилы: несколько вариантов

Самоделок существует огромное количество. Здесь всё ограничивается лишь фантазией и навыками домашнего мастера. Редакция Seti.guru собрала 10 вариантов использования бензопил, которые мы рассмотрим в сегодняшней статье:

  1. Снегоуборщик для придомовой территории.
  2. Самодельный снегоход из бензопилы.
  3. Небольшая пилорама, которая будет очень полезна в частном секторе.
  4. Ледобур – хорошее подспорье для зимней рыбалки.
  5. Лодочный мотор.
  6. Мопед из велосипеда с двигателем от бензопилы.
  7. Картинг, который станет хорошим помощником во всестороннем развитии ребёнка.
  8. Генератор – для тех, кто любит отдохнуть на природе с комфортом.
  9. Лебёдку – она поможет вытащить машину из грязи в лесу.
  10. Бензорез.

Нужно знать! Любое из перечисленного оборудования легко приобрести в специализированных магазинах, однако, многие читатели согласятся, что сделать его самостоятельно – это намного приятнее и дешевле.

Бензопилу можно переделать и в газонокосилку, нужно лишь немного поразмышлять

Разберём эти варианты более подробно.

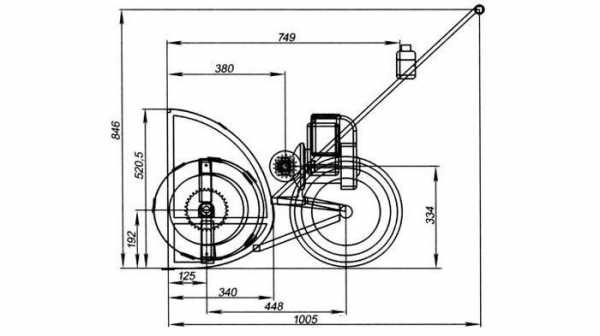

Снегоуборщик из бензопилы: особенности изготовления и необходимые материалы

Рассмотрим, как сделать снегоуборщик, из которого (при изготовлении дополнительных приспособлений для бензопилы) в летний период можно легко смонтировать и мотоблок.

Важно! Даже если у домашнего мастера нет опыта сварочных работ, при наличии инверторного аппарата и некоторой тренировке на ненужных металлических деталях такая работа вполне выполнима.

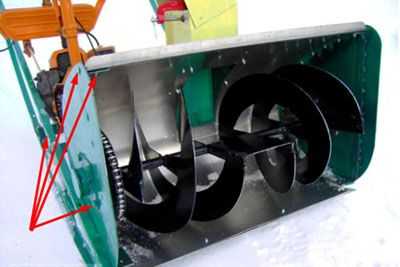

Для начала пошагово разберём изготовление главного узла снегоуборочной машины – шнека, без которого откидывание снега не представляется возможным.

ИллюстрацияВыполняемое действие

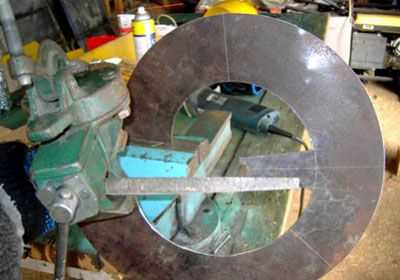

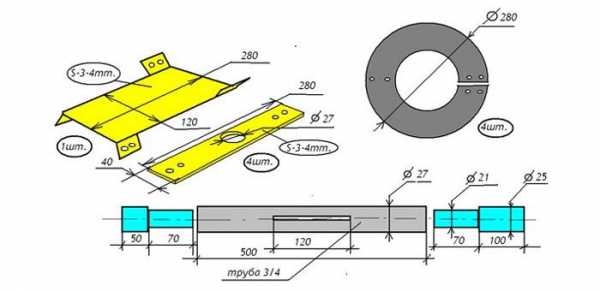

Первое, что необходимо, – это нарезать из листового металла вот такие заготовки. Толщина листа не должна быть менее 2 мм. Наружный диаметр – 300 мм, а ширина рабочей поверхности – 70 мм. Таких заготовок понадобится 4: по 2 с каждой стороны (размеры даны примерно, здесь всё зависит от того, из чего будет выполнен кожух шнека). После они свариваются (по две) и монтируются на вал. Самой трудоёмкой работой здесь можно назвать растяжку колец из металла до состояния шнека (спирали).

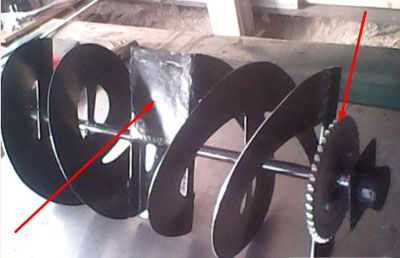

Две части монтируются на вал разнонаправленно, а посередине ввариваются «лопатки», которые и будут выбрасывать снег. Их рационально выполнить из металлической трубы диаметром 100 мм. Шестерню для цепного привода можно взять с любого старого мотоцикла (ведомая, с заднего колеса).
Корпус. Его можно изготовить самостоятельно из листового железа толщиной не менее 1 мм, однако, удобнее для этой цели использовать старый газовый баллон или бочку из-под ГСМ.
Обратите внимание, что сборку кожуха и рамы шнек-ротора можно произвести на болтах. Это избавляет домашнего мастера от выполнения сварочных работ после изготовления шнека (при его изготовлении без сварки не обойтись).

Раму собирают на полозьях или колёсах – здесь всё зависит от пожеланий домашнего мастера, но стоит отметить, что конструкция на колёсах более манёвренна.

Мнение эксперта

Артём Крикунов

Консультант по подбору инструмента ООО "ВсеИнструменты.ру"

Спросить у специалиста

“Чем выше ручка шнек-ротора и больше угол её наклона, тем сильнее снегоуборщик будет зарываться в снег. Это стоит учесть при изготовлении. Лучше, если ручка будет регулируемой по высоте и углу наклона”.

Остаётся установить двигатель и натянуть цепь (также от любого неисправного мотоцикла). Предлагаем ознакомиться с примерными чертежами подобного оборудования.

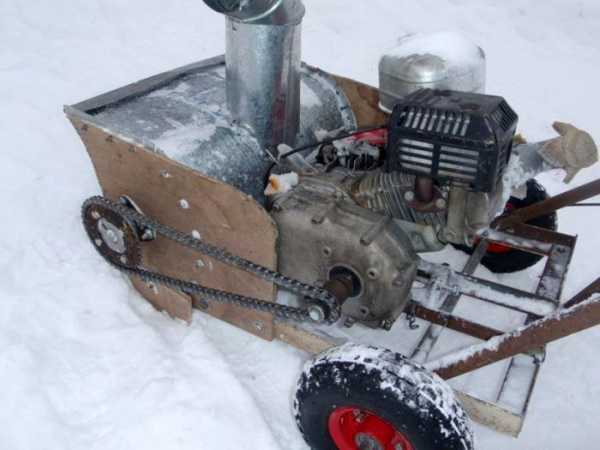

А так может выглядеть готовый снегоуборщик

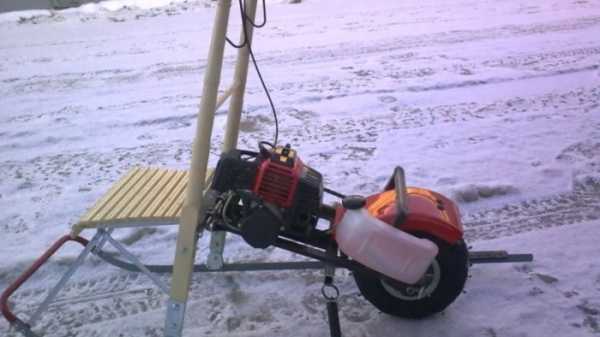

Как сделать своими руками снегоход из бензопилы: нюансы производства работ

Для изготовления снегохода понадобятся траки заводского производства, тормозной или газовый тросик от автомобиля и детский снегокат. Главное здесь – правильно рассчитать размеры рамы крепления двигателя. Попробуем в деталях разобраться, как сделать из бензопилы снегоход.

Возможно ли смонтировать из бензопилы самодельную пилораму

Это довольно просто. Ничего убирать с самой пилы не нужно. Необходимо сварить подставку, на которой будет закреплена бензопила, с роликами (на них установка будет скользить по рельсам) и, собственно, установить сами рельсы. Как выглядит конструкция, можно увидеть на следующем фото.

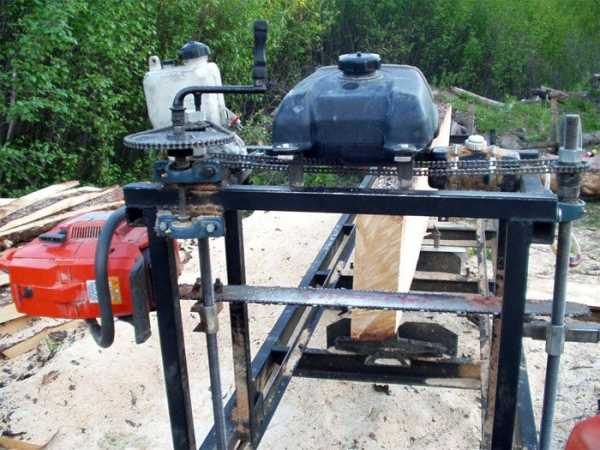

Готовая самоделка из бензопилы «Дружба» своими руками – мини-пилорама

Важно! Все детали каркаса должны быть прочно зафиксированы. То же касается и брёвен – нужно продумать их крепление между рельсами. Помните о правилах техники безопасности. Их несоблюдение опасно для жизни и здоровья.

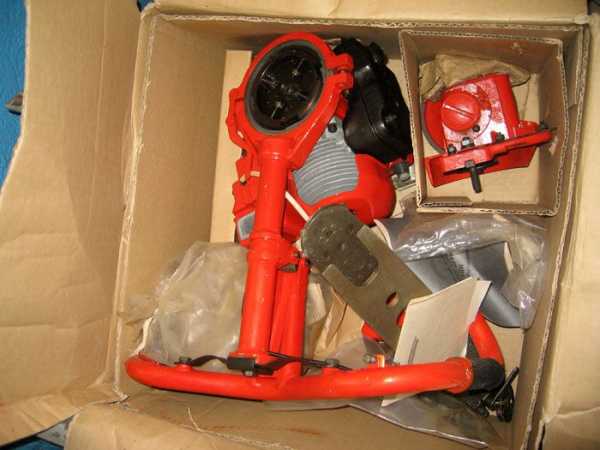

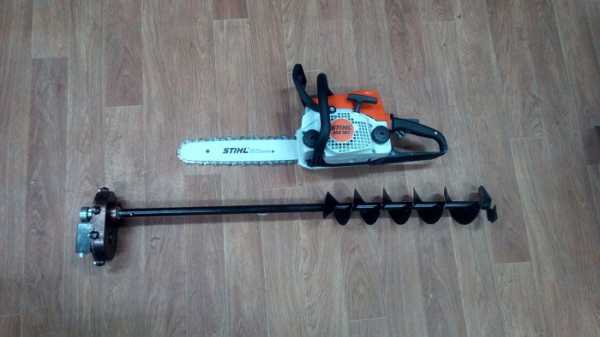

Изготовление из бензопилы мотобура своими руками: насколько это сложно

Для того чтобы понять, как сделать из бензопилы своими руками ледобур, нужно разобраться с устройством ведущего вала, определить его размеры и точки крепления ведущей шестерни. Для изготовления переходника на шнек бура понадобятся услуги профессионального токаря. В остальном же проблем с совмещением шнека бура (ручка не понадобится) возникнуть не должно.

Схемы ледобуров из бензопилы своими руками

Чтобы читателю было проще понять, как выполняются работы, предлагаем ознакомиться с несколькими схемами и фотопримерами.

В качестве соединителя удобно использовать редуктор от старого перфоратора.

Лодочный мотор из бензопилы своими руками

Здесь единственной сложностью может стать изготовление крепежа на лодку и монтаж редуктора. Для технически грамотного мастера с образованием это проблем не составит, а вот начинающему домашнему умельцу придётся сложно. Однако есть альтернатива – приобрести винт с редуктором в специализированном магазине, а за переходником обратиться к токарям. Это в любом случае будет дешевле, чем приобретать лодочный мотор заводского производства в сборе.

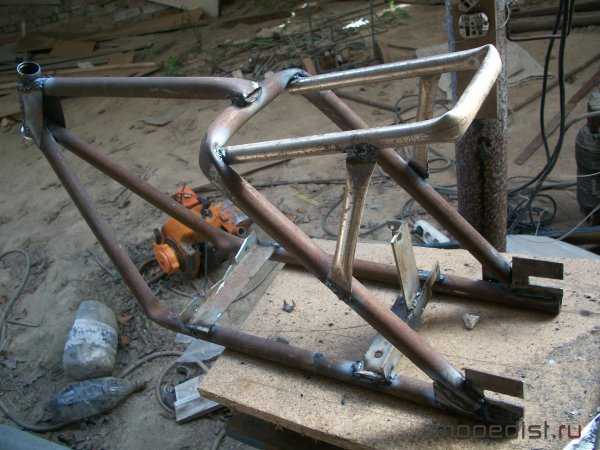

Как сделать мопед из бензопилы и велосипеда: алгоритм действий

Не сказать, что просто, но и особых сложностей в этой работе не наблюдается. Путём нехитрых расчётов можно понять, что максимальная скорость такого транспортного средства – 113 км/ч. Однако стоит понимать, что человек, сидящий на нём, добавляет нагрузки, и скорость снижается. В среднем 65 кг веса снизят её до 60 км/ч. Поэтому оптимальным вариантом будет мопед из бензопилы «Дружба», как более мощной, по сравнению с иностранными аналогами.

Сборка картинга из бензопилы своими руками: повторение пройденного

Суть работы идентична предыдущему варианту, за исключением того, что двигатель устанавливается на раму от картинга, и нет нужды монтировать редуктор из звёздочек и двух цепей. Здесь всё намного проще. Если уважаемый читатель усвоил алгоритм действий по созданию мопеда, вопросов по сборке карта не возникнет.

Вот такой интересный карт можно собрать собственноручно, установив двигатель от «Дружбы»

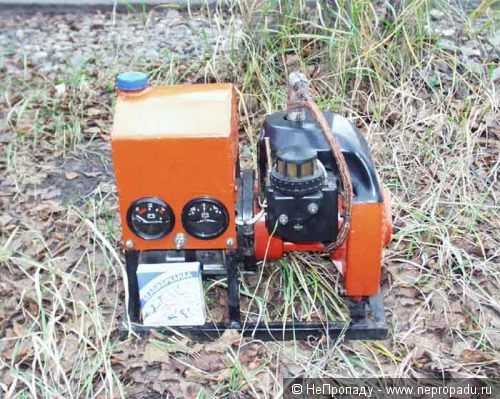

Как собрать бензиновый генератор из бензопилы своими руками

Эта работа ещё проще, чем все предыдущие варианты. Нужно только продумать раму, на которой будет закреплена бензопила (без полотна), и сам генератор, а также ременную передачу. Здесь уже используются не звёздочки с цепью, а шкивы с ремнём. При этом нужно установить генератор так, чтобы он имел возможность регулировки для натяжки ремня по мере необходимости.

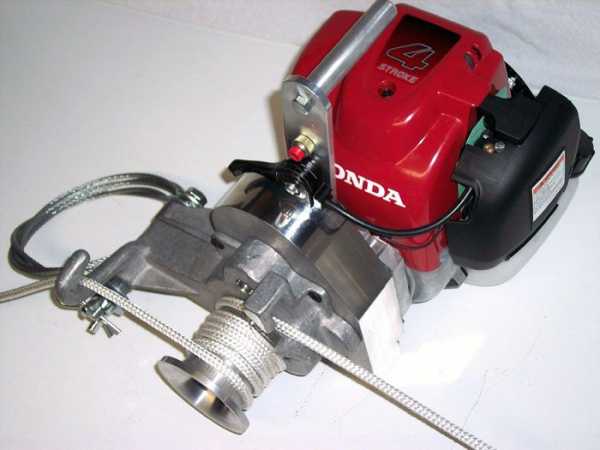

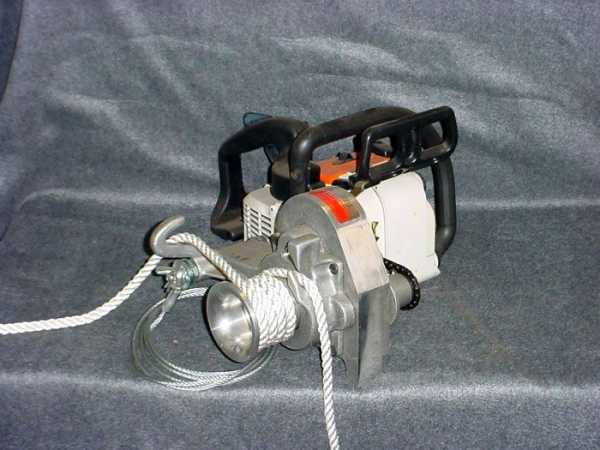

Лебёдка из бензопилы: изготовление и области применения

Области применения такого агрегата весьма обширны – от строительства до вытягивания автомобилей из грязи или ямы. Для изготовления понадобится:

  • старая ручная лебёдка;
  • бензопила;
  • жёсткая рама, на которую всё будет устанавливаться;
  • две звёздочки и прочная мотоциклетная цепь для передачи крутящего момента с двигателя пилы на шестерню редуктора.

Ознакомившись с устройством снегохода и шнек-ротора, читателю не составит труда представить себе, как должен выглядеть подобный агрегат. Но на всякий случай мы предоставим ниже несколько фотопримеров.

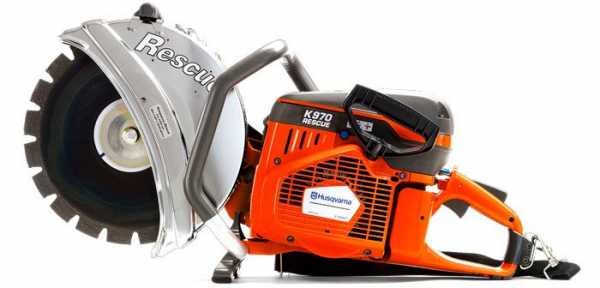

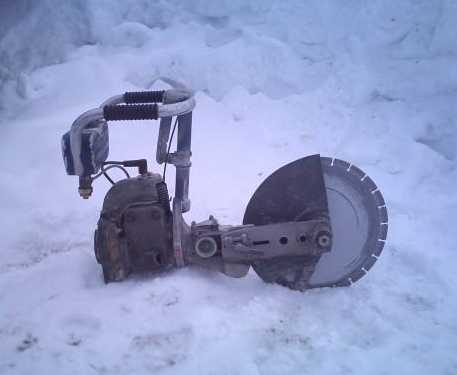

Изготовление из бензопилы бензореза своими руками

Бензорез или торцовка – вот что можно сделать из бензопилы «Дружба» при наличии чертежей, фотопримеров и некоторого свободного времени. Такой агрегат будет полезен не только при деревообработке. Установив на него алмазный диск, можно резать кафельную, керамогранитную или тротуарную плитку. Ниже представлены фото готовых агрегатов. Подобные насадки на бензопилы стоят недорого, а приобрести их можно в любом специализированном магазине.

Особенности создания самоделок из бензопилы «Урал»

Такие пилы больше подходят для мощных агрегатов – пилорама к примеру. Однако несмотря на высокую мощность, устанавливать двигатель от «Урала» на велосипед для улучшения ходовых качеств, явно не стоит. Дело в том, что повышенная мощность компенсируется сильной вибрацией, что может привести к тому, что на ходу слетит цепь. А это чревато неприятностями.

«Урал 2 электрон» − такой и сегодня можно встретить на прилавках российских магазинов

Полезная информация! Несомненным преимуществом «Урала» является то, что новый аппарат можно найти на прилавках магазинов и сегодня. Это значит, что для более новых моделей проблем с обслуживанием и запасными частями не будет. Главное, чтобы руки были на месте.

Особенности изготовления своими руками самоделок из бензопилы «Дружба»

Из бензопилы «Дружба» изготовить своими руками можно любые самоделки, перечисленные в нашей сегодняшней статье. Вибрации у двигателя минимальны, а при необходимости увеличения мощности можно модернизировать редуктор. Однако есть в «Дружбе» значительный минус – пила давно снята с производства, а значит, с обслуживанием и запасными частями могут возникнуть сложности.

По отзывам владельцев, «Дружба» − безотказная, как автомат Калашникова

Учитывая сравнительно невысокие цены на бензопилы на российском рынке, более приемлемым будет использование современного оборудования в целях изготовления различных самоделок.

Подведём итог

Изготовление оборудования своими руками из старой техники – довольно увлекательное занятие. Приятно дать вторую жизнь устройствам, которые отслужили свой век. Потренировавшись на «Дружбе» или «Урале», можно начать переделывать более новые модели зарубежных фирм. В любом случае это будет стоить намного дешевле, чем приобретать специализированное оборудование заводского производства. При этом домашний мастер бонусом получит и удовлетворение от проделанной работы.

Пилы «Husqvarna» сегодня считаются одними из лучших, наряду с брендом «Stihl»

Надеемся, что сегодняшняя статья была полезна нашему уважаемому читателю. Будем рады, если вы поделитесь своим опытом в изготовлении различных самоделок в обсуждениях ниже – это может помочь начинающим домашним мастерам. Там же можно задать вопросы, если они возникли в процессе прочтения. Команда редакции Seti.guru с удовольствием на них ответит. Пишите, делитесь, спрашивайте. А напоследок, уже по сложившейся доброй традиции, предлагаем посмотреть небольшой, но весьма информативный видеоролик по теме переделок бензопил.

seti.guru

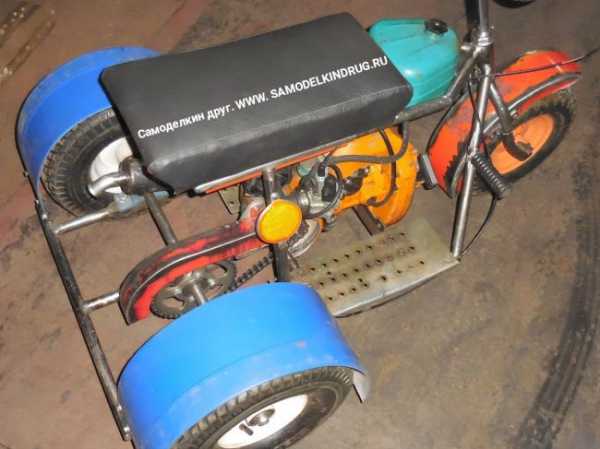

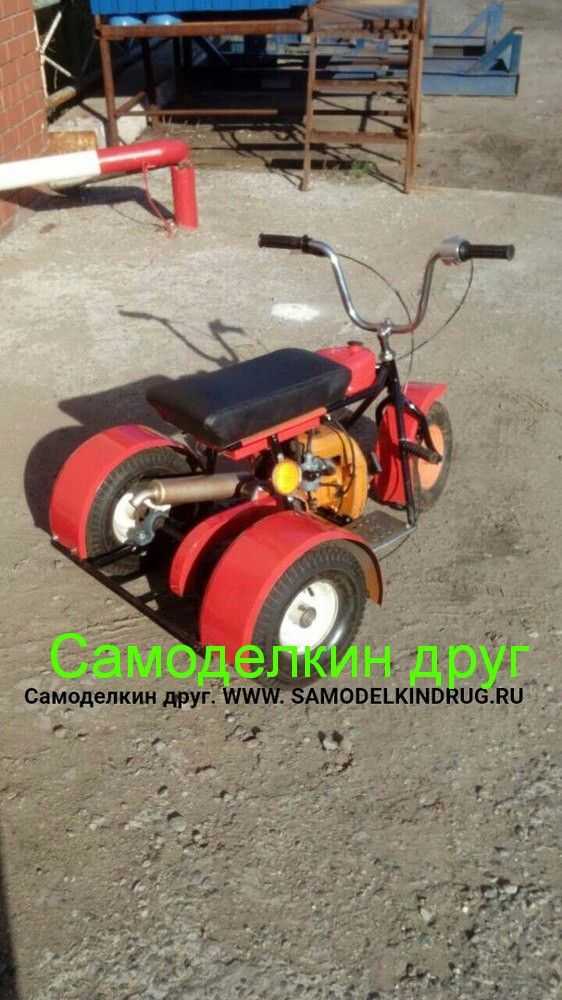

Байк-трехколесник с двигателем от бензопилы

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как можно самостоятельно сделать мини-байк трехколесник с двигателем от бензопилы "Урал" имея при этом минимум средств, итак поехали)

Данный мини-байк трехколесник является детищем одного очень хорошего человека и зовут его Гайнетдин Булатов из города Пыть-Ях, можно просто Геннадий. Трехколесник автор делал специально для своих любимых внуков, у Геннадия их трое)

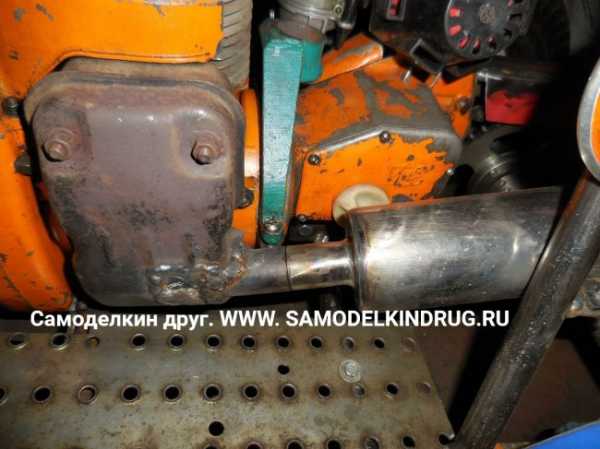

Сердцем мини-байка служит двигатель от бензопилы "Урал", по словам автора он бесхозно лежал в гараже, потому как он пользуется современными пилами. Для мини-мопеда такой двигатель хорошо подходит и мощности чтоб катать ребенка вполне хватает.

Рама сварена из полдюймовой водопроводной трубы, колеса от садовой тачки, оси от туда же, малая ведущая звездочка от Д-6, ведомая большая от велосипеда, цепь тоже велосипедная. Тросики газа и тормоза установлены на велосипедный руль. Задняя ось крепится через подшипники в трех точках и приводится в движение за счет передачи крутящего момента от двигателя через цепную передачу с малой на большую звездочку.

Крылья тоже самодельные и сделаны из металла от железной бочки. Под сидением имеется небольшой бардачек, где можно хранить и перевозить гаечные ключи и стартер от бензопилы.

Итак, давайте рассмотрим, что конкретно понадобилось автору для сборки мини-байка трехколесника?

Материалы

1. двигатель от бензопилы "Урал"
2. колеса от садовой тачки
3. подшипники 3 шт
4. звездочка от Д-6
5. велосипедная цепь
6. полдюймовая труба
7. тросик 2 шт
8. велосипедный руль
9. задняя ось на 2 колеса
10. краска
11. большая велосипедная звездочка
12. поролон
13. кожзаменитель
14. фанера (для сидения)
15. болты, гайки, шайбы, гравера

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. набор гаечных ключей
5. отвертка
6. рулетка
7. краскопульт
8. маркер
9. молоток
10. уголок

Пошаговый процесс сборки мини-байка с двигателем от бензопилы "Урал"
своими руками.

Как уже было выше сказано, Гайнетдин создал данный мини-байк для своих внуков, чтоб привить им с малого возраста любовь к мототехнике, трехколесный мопед очень удобен в плане устойчивости как и велосипед в принципе и ребенок быстро привыкает к езде на таком байке. Понятное дело дети очень любят своего дедушку за его изобретение и с удовольствием катаются во дворе дома (под присмотром взрослых естественно)

Для начала сборки автор приобрел 3 колеса от садовой тачки по сходной цене.

Затем сделал заднюю ось и подготовил подшипники.Далее примерка и пробная сборка.

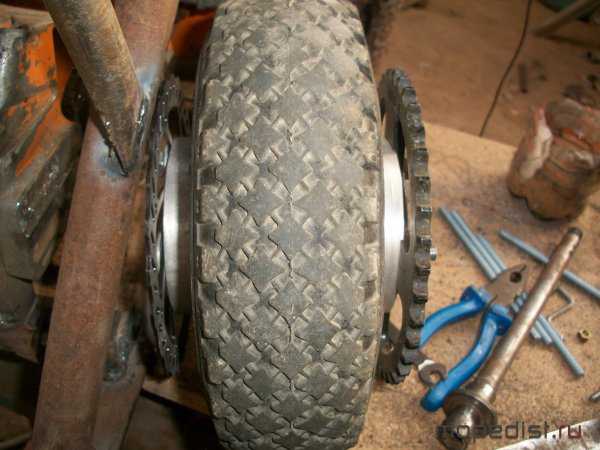

На заднюю ось установлена больная звездочка от велосипеда.Ведущая звездочка стоит от Д-6.
После чего была сварена рама мини-мопеда и установлен двигатель от бензопилы Урал.Для того чтобы снизить шумность выхлопной трубы, был дополнительно изготовлен глушитель из трубы с 3 перегородками внутри, что поспособствовало снижению шумности.Сидение сделано из фанеры и поролона отделанного кож-заменителем, приделано к раме на петли, а под ним расположен багажник, куда можно положить инструмент и стартер.Установил бензобак, подсоединил бензопровод.Крутящий момент осуществляется за цепной передачи.Задняя ось крепится к раме через подшипники в трех точках.Тросики газа и тормоза выведены на руль. Вилка байка тоже самодельная.Звездочка от Д-6. Вот такой классный байк получилсяТак же рекомендуем посмотреть видео покатушек на мини-байке

Создатель мини-байка трехколесника Гайнетдин Булатов из города Пыть-Ях.

Как видите, чтоб осчастливить своих детей и внуков не обязательно покупать дорогостоящие импортные игрушки которыми он поиграет, сломает и выбросит, а вот такой байк подарит счастья и радости маленькому мальчику и уважение среди ровесников да и не только) Молодец Гайнетдин. Золотые руки

На этом все. Всем Большое спасибо за внимание!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

что можно сделать из бензопилы своими руками

Россияне издавна отличаются своей изобретательностью. Даже самые примитивные предметы с применением фантазии и смекалки можно превратить в произведение искусства или какой-либо полезный предмет.

Мотолебедка из бензопилы

Многие хозяева, живущие в частном секторе, имеют у себя в запасе старую бензопилу, как правило, - «Дружбу», или «Урал». Однако пользуются пилой иногда, во время заготовки дров. Народные специалисты нашли ей другое применение, придумав сделать из нее мотолебедку с комплектом орудий на канатной тяге. Отныне бороздить землю для посадки овощей, окучивать, выкапывать, а также пахать землю стало легче.

Тяговое приспособление с пилой – примерно 40 килограмм веса, поэтому овладеть новым орудием на участке будет достаточно легко. Орудия, применяемые при обработке, снабжаются колесным ходом, в связи с чем с непринужденностью и легкостью перекатывают устройство по полю, участку земли.

Плуг в силах удержаться в борозде самостоятельно, не требуя при этом применения физической силы пахаря. Так, благодаря инструменту вспаханная полоса имеет глубину 20 сантиметров.

Обратите внимание на мануал: как правильно точить цепь бензопилы.

Во время посадки картофеля в гребни по окончании пахоты плуг заменяется окучником, оснащенным все тем же колесным ходом. Таким образом, мотолебедка может нарезать ровные гребни. Как только придет время окучивания, лебедка достаточно быстро проплывет по участку, оставив за собой лишь взрыхленные ряды.

Как только появилась возможность выкопать картошку, то обогащаем приспособление выкупщиком, цепляем к лебедке, после чего прорабатываем каждый рядок земли.

Также из бензопилы можно сделать распилочный инструмент вроде огромной болгарки. Стоит отметить, что идея создания подобного инструмента пользуется достаточно высокой популярность.

Болгарка

Переносная электростанция из двигателя бензопилы – вполне возможная вещь, когда вы располагаете временем и желанием.

Электростанция

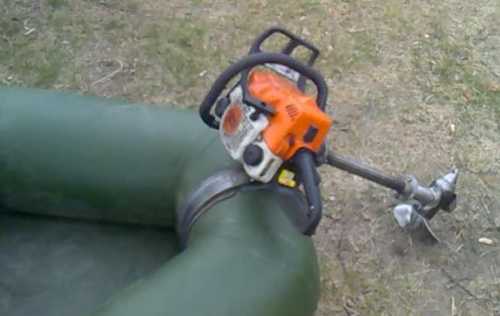

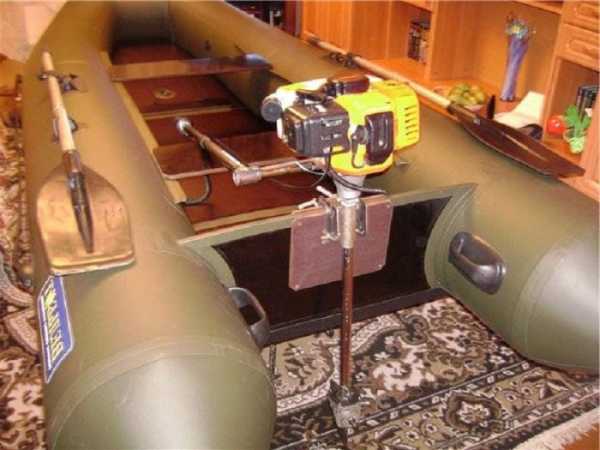

Резиновую лодку можно с легкостью оснастить мотором, если у вас имеется ненужная бензопила. Это будет настоящая радость для истинного рыбака.

Как не сложно догадаться, приспособить старую бензопилу для использования в других целях - вполне возможно. Главное – смекалка и желание.

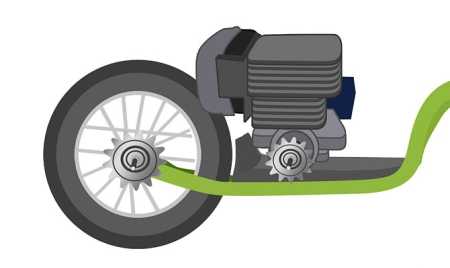

Как сделать самокат, работающий на бензине

Используя обыкновенный старый самокат и двигатель от бензопилы, можно собрать собственное транспортное средство, работающее на бензине.

Что вам понадобится:

  • Двигатель от бензопилы (в металлическом или пластиковом корпусе)
  • Цепь
  • Различные болты, гайки и шайбы
  • Ручной акселератор от горного велосипеда
  • Коммутатор
  • Электродрель
  • Инструмент для снятия звеньев цепи (для обеспечения хорошего натяжения велосипедной цепи)
  • Необязательно: оборудование для сварки
  • Убедитесь в том, что у вас есть ручной тормоз!

1. Найдите самокат с ручным тормозом и надувными колесами. Самокаты с ручным тормозом обладают лучшей тормозной способностью. Надувные колеса позволяют транспортному средству лучше преодолевать неровную местность. Также можно собрать каркас самоката (потребуется сварка).

2. Подготовьте двигатель от бензопилы, удалив пильную шину и цепь. Остальные части оставьте нетронутыми. Сохранение мотора в корпусе облегчит присоединение к платформе самоката.

3. Открутите центробежную муфту от коленчатого вала. Мощность от мотора будет передаваться посредством звезд и велосипедной цепи. Очевидной проблемой является тот факт, что вы не сможете остановить рабочий двигатель с неподвижным самокатом, а также вам придется поднимать заднее колесо над землей, чтобы его завести. Также можно сохранить муфту и использовать цепь, которая бы подходила к звезде на фланце муфты. Если у вашей бензопилы двухтактный мотор (вам придется добавить масло к бензину), то сохраните центробежную муфту. Скатывание со склона без муфты в конечном счете приведет к сгоранию мотора, так как мотор будет вынужден работать без смазывания смесью из бензина и масла.

4. Прикрутите болтами остальные звезды к задней оси самоката. Возможно, это легче сказать, чем сделать – тщательно выбирайте самокат, понимая, что вам может потребоваться модифицировать крепление заднего колеса, а также установить звезды на него.

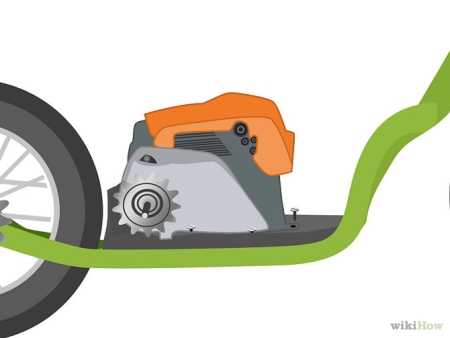

5. Поместите мотор на заднюю часть платформы самоката, чтобы убедиться, что звезды находятся на одной линии.

6. Просверлите отверстия в платформе и корпусе мотора бензопилы так, чтобы их можно было скрепить вместе болтами. Обратите внимание, что обычно корпус делается из пластика, поэтому вам нужно быть крайне предусмотрительными по поводу того, где вы собираетесь прикручивать болты, и размера используемых шайб (чтобы предотвратить их прохождение сквозь пластик)

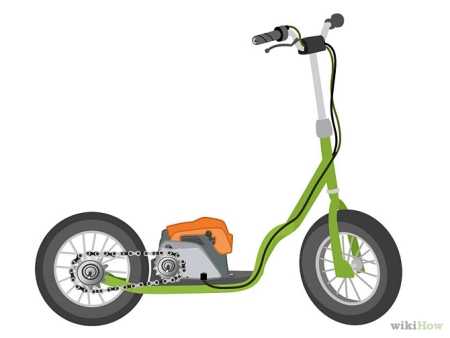

7. Натяните велосипедную цепь на звезды. Удалите нужное число звеньев, чтобы цепь была натянутой.

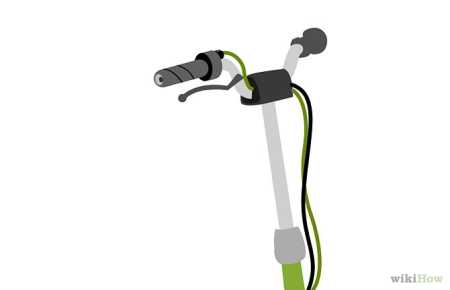

8. Присоедините ручной акселератор к одной из ручек.

9. Соедините электрический ручной акселератор с проводами включения и выключения на моторе от бензопилы. Это позволяет управляющему самокатом контролировать подачу энергии двигателем.

Мотор дает достаточное количество момента на передачи. Если передача проскальзывает и не крутится вместе с осью, то, возможно, придется приварить передачу. Это обеспечит максимальную мощность и даст гарантию, что передача не будет прокручиваться вновь.

Если при установке ручного акселератора появляются проблемы, то можно использовать в качестве варианта небольшую педаль.

Вы можете обезопасить себя от травм, добавив ограждения цепной передачи, ограждение открытых звезд, а также защитное покрытие, чтобы предотвратить попадание рук, одежды и прочих объектов в приводной механизм. Будьте осторожны при использовании самоката. Он способен разгоняться до больших скоростей, что может быть травмоопасным. Старайтесь ездить только по относительно ровным дорогам. Ямы могут привести к неприятным последствиям.

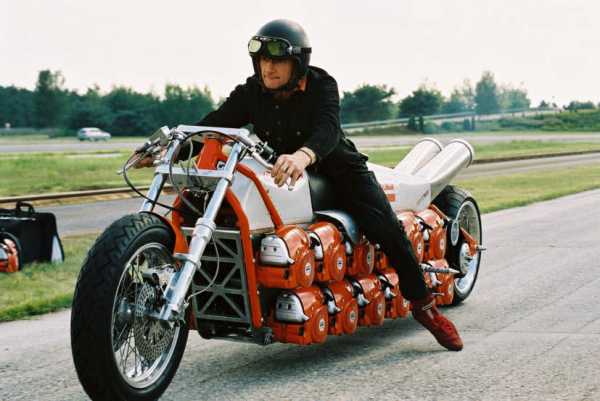

Мотоцикл из бензопил

Этот байк из бензопил Dolmette был собран некоторое время назад, однако я никогда не встречал информацию о сборке. Какой замечательный дизайн!

Объединенная мощь 24 двигателей от бензопил DOLMAR передается пятискоростной трансмиссии Harley Davidson при помощи набора из двенадцати зубчатых ремней. Для использования в Dolmette, двигатели были настроены и отлажены для обеспечения 5,2 кВ (7,1 метрических л.с.) мощности при 10 000 оборотах в минуту. Максимальный момент составляет 5,5 ньютон на метр при 7 750 оборотах в минуту. Когда все 24 двигателя собраны вместе, в результате имеем 24-цилиндровую установку с общим объемом 1,9 л, выходной мощностью 125 кВ (170 метрических л.с.) и моментом на центробежных муфтах 130 ньютон на метр. Двенадцать двигателей устанавливаются в два ряда по шесть на каждой стороне корпуса приводного ремня. Каждый двигатель удерживается на месте посредством резьбовых шпилек, который обычно служат для закрепления пильной шины к силовой головке бензопилы. Отдельные моторы скрепляются в наборы по три посредством двухсторонних приводных ремней, создавая восемь модулей. Отдельные двигатели не соединены жестко – вместо этого они передают момент через центробежную муфту, которая является стандартной деталью каждой бензопилы.

www.promyhouse.ru

что можно сделать из старой техники

Изготовленные самоделки из бензопилы Урал свидетельствуют о ее больших возможностях. Созданная изначально как инструмент для распиливания древесины, она в сочетании с дополнительными насадками, которые выпускает промышленность, стала многофункциональной. Однако мастера-умельцы не перестают удивлять своей изобретательностью, создавая новые оригинальные устройства.

Технические возможности советской бензопилы

Сегодня промышленность выпускает удобные, функциональные и совершенные устройства для работы с деревом. По этой причине стали незаслуженно забыты еще работоспособные советские пилы. Но как оказалось, новые пилы невозможно применять вторично, а старые, наоборот, открывают возможности широкого использования не по назначению. Чаще всего бензопилы марки Дружба или Урал, которыми в свое время заготавливали дрова, можно увидеть в деревнях. Сейчас смекалистые умы приспособили старые агрегаты для других дел.

Бензопила Урал создана на основе пилы Дружба, которая долго помогала лесорубам валить лес, превзошла ее по качеству и производительности. Ее основными узлами являются привод с двухконтактным или четырехконтактным двигателем, шина для резки и рукоятка. Универсальный привод позволяет использовать пилу в различных вариантах. Важным фактом для варьирования являются ее конструктивные особенности:

  • двигатель достаточной мощности;
  • небольшой вес и компактность;
  • способность выдерживать чрезвычайные условия;
  • автономность.

Муфта сцепления исключает перегрузку и поломку рабочих органов благодаря своей конструкции, обеспечивающей герметичность.

Благодаря таким качествам бензопила нашла применение в самых широких сферах народного хозяйства. Самоделки из бензопилы Урал можно смастерить как простые, так и сложные. К простым относятся:

  • косилки;
  • культиваторы;
  • мотоблоки;
  • лодочные двигатели;
  • насосы;
  • лебедки;
  • ледорубы;
  • болгарки.

К сложным изобретениям можно отнести следующие самоделки:

  • снегоходы;
  • снегоуборщики;
  • пилорамы;
  • аэросани;
  • электростанции;
  • вертолеты.

Особенности создания самоделок

Переделка бензинового агрегата своими руками потребует определенных знаний конструирования, технического черчения. Тогда изготовленные по чертежам детали обеспечат точную и качественную сборку. В домашних условиях детали вырабатываются и собираются с помощью токарного станка, болгарки, сварочного автомата.

Культиватор, сделанный из бензопилы, не обладает достаточной мощностью, чтобы обрабатывать большие площади. Но ему вполне под силу справиться с небольшим приусадебным участком. Для преобразования надо энергию двигателя, который крутит 2 шестеренки, с одной из них передать на вал ведущего колеса. Такой легкий мотокультиватор вполне под силу многим умельцам.

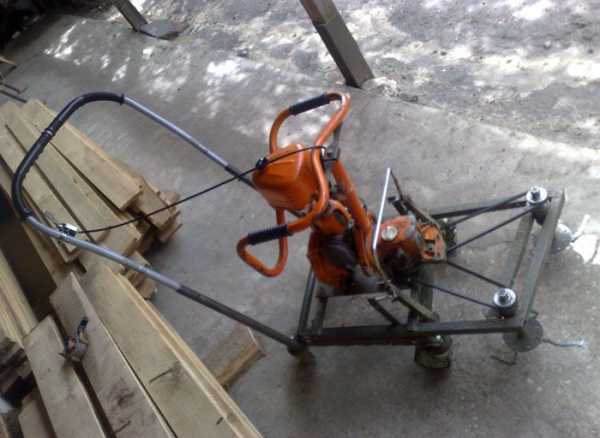

Косилка, полученная путем переделки, способна эксплуатироваться длительно и непрерывно. Такая самоделка из бензопилы изготавливается с помощью несложных манипуляций путем удаления шины вместе с цепью и звездочкой привода. После окончания летнего сезона конструкция восстанавливается и используется для распилки древесины.

Владельцам небольших садовых или огородных площадей невыгодно покупать мотоблок. Его содержание и обслуживание, приобретение запчастей, горюче-смазочных материалов требует значительных дополнительных вложений, и часто они себя не оправдывают. Если у вас есть старая бензопила, то можно сделать из нее мотоблок. Принцип конструирования будет заключаться в использовании системы передач, состоящей из двух звездочек. Если осуществить подачу мощности от вала двигателя на вал ведущего колеса, рабочие органы мотоблока начнут вращаться. Самодельный мотоблок из бензопилы с заложенной мощностью привода вполне обеспечит уход за небольшим участком.

В средней части нашей страны зимы обычно выдаются морозные и снежные. Снегоуборщик из бензопилы, сделанный своими руками, поможет в расчистке снега. Для этого надо оснастить устройство шнековым механизмом. Материал для лопастей нужно подобрать прочный и эластичный. Хорошо этим требованиям отвечает резина. Принцип создания механизма снегоуборщика тот же, что и в других устройствах. Момент вращения от двигателя подается на шнек. Снегоуборщик из бензопилы удобно закрепить на санки, а для сваливания снега можно применить водопроводную трубу, предварительно сделав изгиб.

Так благодаря таланту и находчивости народных умельцев появились многочисленные и полезные самоделки из бензопилы Урал.

1sadteh.ru

Самоделки из бензопилы + фото

Традиционное предназначение бензопилы заключается в распиловке древесного материала. Но пользователи с пытливым складом ума нашли массу сфер применений практичного инструмента. Самоделки из бензопилы поражают своим разнообразием, это касается форм и функций инструментов и механизмов. Ознакомимся с наиболее распространенными вариантами использования.

Функциональность бензопилы

Бензопила даже без переделки способна выполнять широкий спектр задач. Классическая конструкция, дополненная специальными насадками, будет отличным помощников в хозяйстве. После переоснащения инструмент может стать:

  • снегоуборщиком;
  • кусторезом;
  • насосом для перекачки воды;
  • расширит функции по работе с деревом и преобразится в окариватель или бензорез;

Но умельцы пошли дальше и придумали множество самоделок, которые упрощают выполнение тех или иных действий. Для изготовления большинства самоделок достаточно начальных знаний по механике.

В основе переделки лежит принцип использования универсального привода, который подходит для многих устройств. Сфера применения самоделок невероятно обширна:

  • бурение лунок и скважин;
  • обработка металла и камня;
  • уборка снега;
  • перекачка воды;
  • перемещение по суше, воде и даже воздуху.

Принцип работы самоделок основан на задействовании мощности двигателя: нужное пользователю устройство подсоединяется к выходному валу. Причиной популярности бензопилы в качестве основы для самоделок стали многочисленные достоинства инструмента:

  • компактные размеры;
  • мощный мотор;
  • легкий вес;
  • мобильность;
  • способность функционировать в экстремальных условиях.

Особенно бензопила ценится за практичную способность муфты сцепления предохранять узлы и другие элементы конструкции от перегрузок и поломок. Герметичность инструмента позволяет эксплуатировать самоделки в любом положении.

На основе бензопилы можно сделать механизмы, отличающиеся по сложности. Группа простых самоделок включает:

  • ледоруб;
  • болгарку;
  • лебедку;
  • насос и лодочный мотор;
  • мопед и мотоблок.

Большей сложностью характеризуются следующие самоделки на основе бензопилы:

  • снегоход и аэросани;
  • снегоуборщик;
  • пилорама;
  • портативная электростанция;
  • компактный вертолет.

Важно! Каждая из новых самоделок нуждается в грамотном подборе исходной модели бензопилы. Ключевым критерием отбора является мощность двигателя.

Наибольшей популярностью пользуются марки Урал, Дружба и Штиль.

Простые самоделки

Для начала представим варианты простых самоделок на основе двигателя бензопилы.

Подшипниковый узел с валом станет основой конструкции болгарки. На одном крае фиксируют оправку для отрезанных кругов. Клиновый ремень обеспечивает на другом конце вращение ведомого шкива. В зависимости от марки, болгарка самоделка способна резать металл, камень, кирпич и прочие стройматериалы.

Привод бензопилы применяется для изготовления лебедки. Исходная мощность двигателя определяет тяговое усилие самоделки. Значительно увеличить эксплуатационные характеристики устройства поможет установка дополнительного блока. Дополнительно механизм оснащают крюками, ремнями, отводным блоком и анкерами.

Осилить простую конструкцию мотокультиватора под силу любому начинающему разбираться в механике умельцу. Для самоделки двигатель бензопилы потребуется оснастить системой передачи в виде двух шестеренок. Это позволит передать движущую силу мотора на колесо. Рабочий механизм придет в движение. Вспахать самоделкой обширное поле не получится, но для обработки небольшого участка мощности подобного механизма достаточно.

Отличным помощником в хозяйстве станет самоделка из бензопилы в форме насоса для перекачки воды. Среди возможных сфер применения механизма:

  • аварийное водоснабжение участка или жилого помещения;
  • полив огорода;
  • откачка воды с подтопленного подвала;
  • осушение водоемов.

По такому же принципу с небольшими нюансами создают самоделку в виде лодочного мотора.

Мотор для лодки

Конструкция лодочного мотора довольно примитивна, но сэкономить средства на приобретение способна самоделка из двигателя бензопилы. Отсутствие трансмиссии способствует легкости монтажа. Для модернизации лодки понадобится обеспечить соединение двигателя бензопилы с винтом. Поможет выполнить задачу переходник, передающий функцию кручения. Чтобы конструкция самоделки исправно работала, крепление двигателя бензопилы на лодку предусматривает небольшой уклон к воде гребного вала.

Мотобур

Прежде чем приняться за изготовление мотобура, корректируют скорость вращения мотора. Для безопасной и комфортной эксплуатации максимальные показатели не требуются. Выполнить задачу поможет редуктор, который соединяют с двигателем бензопилы. Особого внимания заслуживает система крепежа. Безопасная работа самоделки возможна при условии плотного прилегания деталей друг с другом.

Использование мотобура в качестве ледоруба на зимней рыбалке обязывает позаботиться о качественном буре и ножах. Дешевые детали не выдержат больших нагрузок и быстро сломаются. Очередная сфера применения – подготовка отверстий для установки винтовых свай и другие этапы проведения земляных работ.

Видео материал демонстрирует эксплуатацию самоделки из бензопилы.

Самокат

Двигатель бензопилы служит для создания не только различных инструментов и механизмов, но и транспортных средств, где функционирование идет за счет потребления горючего топлива. Один из вариантов использования бензопилы – самокат.

Основой конструкции служит самокат с надувными колесами, обладающий системой ручного тормоза. Мотор бензопилы фиксируют на задней платформе самоката. Важно убедиться, чтобы линия заднего колеса и звезд мотора совпадала.

Регулировку уровня подачи энергии обеспечивает ручной акселератор. Его подсоединяют к проводам, которые отвечают за выключение и включение двигателя бензопилы. Если подобная система функционирует недостаточно хорошо, монтируют специальную педаль.

Внимание! Чтобы езда на транспортном средстве не спровоцировала травму, требуется соблюдение мер безопасности. Для этого звездочки, открытые участки мотора и другие элементы самоката закрывают ограждениями. Это предупредит порчу одежды и травмоопасные ситуации.

По аналогии с самокатом, основой самоделки из бензопилы может стать велосипед. Двигатель в этом случае фиксируют на раму. Для передвижения применяют зубчатую передачу. На горном велосипеде за функцию управления скоростью отвечает редуктор.

Видео демонстрирует возможности двигателя на миниатюрном мопеде.

Идеи для начинающих механиков

Навыки механика помогут при изготовлении следующих самоделок, где основой конструкции выступает бензопила:

  • Пилорама. Двигатель бензопилы нуждается в дополнении металлической рамой. При эксплуатации конструкции заготовки направляют по рельсовому пути. Существуют различные варианты оформления самоделок, которые выполняют функцию пилорамы.

  • Портативная электростанция. Станет спасительным кругом в местах, отдаленных от линии электропередач. Для изготовления конструкции понадобится генератор, приводной ремень, планка из металла, пульт управления и шестереночный редуктор. Для самоделки оптимально подходят мощные марки бензопил в виде Урала и Дружбы.
  • Для снегоуборщика понадобится инструмент, мощность которого превышает 3 кВт. Конструкцию оборудуют по своему усмотрению полозьями или колесами.
  • Снегоход. Конструкция самоделки включает двигатель бензопилы, рулевое управление, раму и гусеницы.
  • Аэросани смогут передвигаться по заснеженным участкам при условии установки двигателя, мощностью от 12 л.с.
  • Привлекательной идеей для современных Кулибиных станет создание вертолета ранцевого типа.  Здесь важно осознавать опасность, которую представляет конструкция, изготовленная по недостаточно проработанному проекту.

Заключение

Как видите, способов использования двигателя бензопилы для оформления новых инструментов и механизмов множество. Главное, адекватно оценить свои познания в области механики. Для начала лучше испытать силы на простых конструкциях, а в случае успеха переходить к более сложным идеям.

bouw.ru

Мопед из бензопилы: фото сборки, видео испытаний

Самодельный мопед из бензопилы «Урал» сделанный за пару дней: фото пошаговой сборки, а также видео испытаний мопеда.

У автора дома завалялась бензопила, так как пилить толком было нечего, этот умелец решил сделать из неё себе мопед. По сути это ему удалось, о чём свидетельствуют фото постройки самоделки и видео где автор лично демонстрирует возможности своего мопеда.

Для воплощения, задуманного понадобились следующие материалы:

  • Двигатель от бензопилы «Урал» объёмом 109 см³.
  • Карбюратор от «Минска».
  • Труба диаметром 30 мм (для рамы).
  • Передняя вилка от велосипеда «Аист».
  • Колёса диаметром 265 мм от садовой тачки.
  • Звёздочки на 41 и 13 зубьев от мопеда Альфа.
  • Дисковые тормоза от велосипеда.
  • Втулку заднего колеса выточил из алюминия.

Далее на фото непосредственно сама сборка мопеда с двигателем от бензопилы.

Первым делом из водопроводных труб автор выгнул и сварочным аппаратом сварил раму мопеда.

Затем установил двигатель на раму.

Из алюминия выточил две втулки для заднего колеса, с одной стороны колеса закрепил звёздочку, с противоположной дисковые тормоза.

Заднее колесо.

Смонтировал заднее колесо на раму.

Рама доработана.

Цепь натянута.

Поставил переднее колесо, руль от велосипеда, ручку газа и тормоза, сидение, в качестве топливного бака была закреплена обычная пластиковая бутылка со шлангом. Подножку приварил из куска уголка.

Несмотря на миниатюрные размеры самодельный мопед развивает скорость до 50 км/ч, о чём свидетельствует видео предоставленное автором.

Автор самоделки: TomRaily

Популярные самоделки из этой рубрики

Сварочный аппарат из микроволновки...

Самодельная таль

Мототележка самодельная: фото самоходной тележки с...

Самодельное зарядное для автомобильного аккумулято...

Самодельный бензогенератор из триммера...

Подключение двигателя от стиральной машины к 220...

Подъемный кран своими руками...

Подъемник для КПП своими руками...

Подъемник для снятия КПП своими руками...

Сварочный стол своими руками...

Кран балка своими руками

Лебёдка из стартера своими руками: чертежи, фото и...

sam-stroitel.com

Самоделки из бензопилы

Россияне издавна отличаются своей изобретательностью. Даже самые примитивные предметы с применением фантазии и смекалки можно превратить в произведение искусства или какой-либо полезный предмет.

Мотолебедка из бензопилы

Многие хозяева, живущие в частном секторе, имеют у себя в запасе старую бензопилу, как правило, - «Дружбу», или «Урал».

Однако пользуются пилой иногда, во время заготовки дров. Народные специалисты нашли ей другое применение, придумав сделать из нее мотолебедку с комплектом орудий на канатной тяге. Отныне бороздить землю для посадки овощей, окучивать, выкапывать, а также пахать землю стало легче.

Тяговое приспособление с пилой – примерно 40 килограмм веса, поэтому овладеть новым орудием на участке будет достаточно легко. Орудия, применяемые при обработке, снабжаются колесным ходом, в связи с чем с непринужденностью и легкостью перекатывают устройство по полю, участку земли.

Плуг в силах удержаться в борозде самостоятельно, не требуя при этом применения физической силы пахаря. Так, благодаря инструменту вспаханная полоса имеет глубину 20 сантиметров.

Во время посадки картофеля в гребни по окончании пахоты плуг заменяется окучником, оснащенным все тем же колесным ходом. Таким образом, мотолебедка может нарезать ровные гребни. Как только придет время окучивания, лебедка достаточно быстро проплывет по участку, оставив за собой лишь взрыхленные ряды.

Как только появилась возможность выкопать картошку, то обогащаем приспособление выкупщиком, цепляем к лебедке, после чего прорабатываем каждый рядок земли.

Также из бензопилы можно сделать распилочный инструмент вроде огромной болгарки. Стоит отметить, что идея создания подобного инструмента пользуется достаточно высокой популярность.

Болгарка

Переносная электростанция из двигателя бензопилы – вполне возможная вещь, когда вы располагаете временем и желанием.

Электростанция

Резиновую лодку можно с легкостью оснастить мотором, если у вас имеется ненужная бензопила. Это будет настоящая радость для истинного рыбака.

Как не сложно догадаться, приспособить старую бензопилу для использования в других целях - вполне возможно. Главное – смекалка и желание.

Как сделать самокат, работающий на бензине

Используя обыкновенный старый самокат и двигатель от бензопилы, можно собрать собственное транспортное средство, работающее на бензине.

Что вам понадобится:

  • Двигатель от бензопилы (в металлическом или пластиковом корпусе)
  • Цепь
  • Различные болты, гайки и шайбы
  • Ручной акселератор от горного велосипеда
  • Коммутатор
  • Электродрель
  • Инструмент для снятия звеньев цепи (для обеспечения хорошего натяжения велосипедной цепи)
  • Необязательно: оборудование для сварки
  • Убедитесь в том, что у вас есть ручной тормоз!

1. Найдите самокат с ручным тормозом и надувными колесами. Самокаты с ручным тормозом обладают лучшей тормозной способностью. Надувные колеса позволяют транспортному средству лучше преодолевать неровную местность. Также можно собрать каркас самоката (потребуется сварка).

2. Подготовьте двигатель от бензопилы, удалив пильную шину и цепь. Остальные части оставьте нетронутыми. Сохранение мотора в корпусе облегчит присоединение к платформе самоката.

3. Открутите центробежную муфту от коленчатого вала. Мощность от мотора будет передаваться посредством звезд и велосипедной цепи. Очевидной проблемой является тот факт, что вы не сможете остановить рабочий двигатель с неподвижным самокатом, а также вам придется поднимать заднее колесо над землей, чтобы его завести. Также можно сохранить муфту и использовать цепь, которая бы подходила к звезде на фланце муфты. Если у вашей бензопилы двухтактный мотор (вам придется добавить масло к бензину), то сохраните центробежную муфту. Скатывание со склона без муфты в конечном счете приведет к сгоранию мотора, так как мотор будет вынужден работать без смазывания смесью из бензина и масла.

4. Прикрутите болтами остальные звезды к задней оси самоката. Возможно, это легче сказать, чем сделать – тщательно выбирайте самокат, понимая, что вам может потребоваться модифицировать крепление заднего колеса, а также установить звезды на него.

5. Поместите мотор на заднюю часть платформы самоката, чтобы убедиться, что звезды находятся на одной линии.



6. Просверлите отверстия в платформе и корпусе мотора бензопилы так, чтобы их можно было скрепить вместе болтами. Обратите внимание, что обычно корпус делается из пластика, поэтому вам нужно быть крайне предусмотрительными по поводу того, где вы собираетесь прикручивать болты, и размера используемых шайб (чтобы предотвратить их прохождение сквозь пластик)



7. Натяните велосипедную цепь на звезды. Удалите нужное число звеньев, чтобы цепь была натянутой.

8. Присоедините ручной акселератор к одной из ручек.



9. Соедините электрический ручной акселератор с проводами включения и выключения на моторе от бензопилы. Это позволяет управляющему самокатом контролировать подачу энергии двигателем.

Мотор дает достаточное количество момента на передачи. Если передача проскальзывает и не крутится вместе с осью, то, возможно, придется приварить передачу. Это обеспечит максимальную мощность и даст гарантию, что передача не будет прокручиваться вновь.

Если при установке ручного акселератора появляются проблемы, то можно использовать в качестве варианта небольшую педаль.

Вы можете обезопасить себя от травм, добавив ограждения цепной передачи, ограждение открытых звезд, а также защитное покрытие, чтобы предотвратить попадание рук, одежды и прочих объектов в приводной механизм. Будьте осторожны при использовании самоката. Он способен разгоняться до больших скоростей, что может быть травмоопасным. Старайтесь ездить только по относительно ровным дорогам. Ямы могут привести к неприятным последствиям.

Мотоцикл из бензопил

Этот байк из бензопил Dolmette был собран некоторое время назад, однако я никогда не встречал информацию о сборке. Какой замечательный дизайн!

Объединенная мощь 24 двигателей от бензопил DOLMAR передается пятискоростной трансмиссии Harley Davidson при помощи набора из двенадцати зубчатых ремней. Для использования в Dolmette, двигатели были настроены и отлажены для обеспечения 5,2 кВ (7,1 метрических л.с.) мощности при 10 000 оборотах в минуту. Максимальный момент составляет 5,5 ньютон на метр при 7 750 оборотах в минуту. Когда все 24 двигателя собраны вместе, в результате имеем 24-цилиндровую установку с общим объемом 1,9 л, выходной мощностью 125 кВ (170 метрических л.с.) и моментом на центробежных муфтах 130 ньютон на метр. Двенадцать двигателей устанавливаются в два ряда по шесть на каждой стороне корпуса приводного ремня. Каждый двигатель удерживается на месте посредством резьбовых шпилек, который обычно служат для закрепления пильной шины к силовой головке бензопилы. Отдельные моторы скрепляются в наборы по три посредством двухсторонних приводных ремней, создавая восемь модулей. Отдельные двигатели не соединены жестко – вместо этого они передают момент через центробежную муфту, которая является стандартной деталью каждой бензопилы.

Источник

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sam.mirtesen.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
