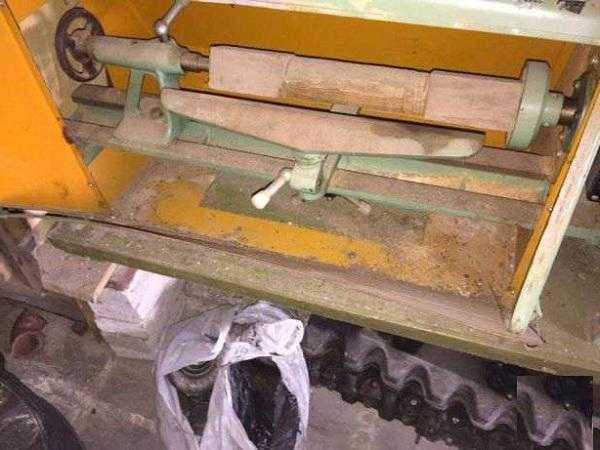

Токарный станок СТД-120М по дереву

СТД-120М – это токарный станок по дереву, предназначен для обработки малогабаритных элементов из разных сортов древесины. Агрегат имеет выгодные отличающие его от предшественника особенности, заключающиеся в том, что критические рабочие зоны защищены ограждением, оборудованы локальным освещением. Кроме того, модернизирована основная электрическая схема, предусмотрена система снижения вибрации и уровня шума, разработана установка по удалению пыли и стружки механизированным способом.

Назначение

Станок школьный токарный СТД-120М используется для легкой обработки дерева путем центрального взаимодействия, с применением планшайбы и патрона, а также для произведения элементарного сверления. К его функционалу относится следующее:

  • Заточка цилиндрических и профильных вращающихся элементов.
  • Способность торцевать, закруглять и отрезать заготовки под разными углами.
  • Выполнение точения по отмеченному профилю.
  • Сверление.
  • Обработка плоских поверхностей диаметра в декоративном и профильном плане с использованием планшайбы.

В действующее состояние СТД-120М приводится посредством пуска электрической силовой установки. Мотор размещен в левой части агрегата. Крутящий момент передается через ременное взаимодействие. Этому процессу способствует пара шкивов: первый установлен на валу двигателя, второй монтируется на шпинделе фронтальной бабки.

Обустройство

Станок СТД-120М имеет некоторые особенности устройства, а именно:

  • Скоростной режим вращения преобразуется при помощи перекидывания ремня на определенные пазы валов.
  • Контролирующий узел с кнопками расположен на передней бабке, что обеспечивает максимально удобный доступ к управлению в процессе работы.
  • Насадки шпиндельного типа могут меняться, они включены в стандартный комплект оборудования.
  • Рабочая зона защищена дополнительными шторами с прозрачными окнами.
  • Удалить стружку и прочие засорители можно с помощью дополнительно подключаемого очистного блока.

Повысить точность проводимых операций позволяет специальное освещение, работу которого контролирует трансформатор понижающего типа. Электрическая блокировка конструкции ременной передачи с выключателем увеличивает эксплуатационную безопасность.

Фронтальная бабка агрегата

Этот узел токарного агрегата СТД-120М используется для монтажа и фиксации заготовки с последующей передачей ей вращательных моментов. Данный элемент состоит из цельнолитого чугунного корпуса открытого типа. В нем расточены по осям пара отверстий, служащих для размещения радиальных, сферически выполненных подшипников.

Рабочий шпиндель – это фасонный вал из стали, имеющий справа резьбу для монтажа патрона, шайбы и прочих спецнасадок, фиксирующих и обрабатывающих заготовку. Слева на конце имеется двухступенчатый привод типа шкива, активирующийся посредством клиноременной передачи от электромотора. По обе стороны передней бабки оборудованы люки с войлочным набивочным материалом. Пуск и стопор шпинделя осуществляется при помощи блока управления, размещенного на корпусе.

Задний элемент

Эта часть станка СТД-120М обеспечивает опору при обслуживании длинных изделий, а также закрепление патрона, непосредственно сверл и прочего инструментария. Задний элемент устройства состоит из остова и пиноли, скользящей по направляющим пазам корпуса.

С одного бока подвижной гильзы предусмотрено отверстие, отрегулированное на конус, куда помещается задний упор, патрон либо сверло с соответствующим концевиком. С противоположного бока путем прессовки вставлена втулка, имеющая внутреннюю резьбу. Установочный винт обеспечивает легкое перемещение пиноли и предохраняет ее от вращения вокруг собственной оси.

Элемент перераспределения вращательного момента совмещен с резьбовой втулкой, на одном краю которого установлен маховик, зафиксированный гайкой. Крепление пиноли в требуемом положении осуществляется зажимной ручкой. Фиксация задней бабки производится при помощи гайки, сухаря (шайбы) и болта. Для смазки рабочих элементов в корпусе предусмотрены специальные отверстия.

Основные и съемные приспособления

Станок по дереву СТД-120М оснащается несколькими основными элементами, а именно:

  1. Трезубцем, служащим для закрепления обрабатываемой детали. Он имеет с одного конца форму конуса, идентичную шпинделю. Второй край элемента выполнен в виде вилки с тремя зубцами. Фиксируется заготовка путем помещения намеченного паза непосредственно в трезубец, после чего второй конец зажимается в пиноли задней бабки.
  2. Чашечным патроном, представляющим собой деталь, имеющую с одной стороны цилиндрическую внутренность, а с другой — конический хвостовик, служащий для установки в шпиндельную часть фронтальной бабки. Круглую сторону заготовки плотно помещают в патронную полость либо зажимают болтами.
  3. Если обрабатываемое изделие имеет многогранную форму, используется тисочный патрон.
  4. Кроме того, токарный станок СТД-120М может оснащаться патронами с тремя или четырьмя кулачками. Они служат для закрепления деталей за наружную часть. Самоцентрирующиеся элементы имеют независимое перемещение кулачка, что позволяет ускорить обработку и повысить ее эффективность.

Электрооборудование и технические параметры

Касательно электрического оборудования токарного агрегата, можно отметить, что здесь имеется подключение к сети переменного тока с тремя фазами (380 В) с нейтралью, которая наглухо заземляется. В распределительном шкафу также есть осветительный трансформатор.

Технические характеристики станка приведены в таблице:

Наименование агрегата

Станок токарный по дереву СТД-120М

Высота центров (см)

12

Максимальная длина детали, обрабатываемой в центрах (см)

50

Предельный диаметр обслуживаемых заготовок (см)

19

Длина точения заготовки по максимуму (см)

45

Обороты при вращении шпинделя в минуту

2

Частота (об/мин)

2350/ 2050

Питающая сеть (В/Гц)

380/50

Число электромоторов

один

Номинальная мощность двигателя (Вт)

400

Длина/ширина/высота агрегата (см)

125/57,5/55

Вес (кг)

100

Эксплуатационные особенности

Станок токарный по дереву СТД-120М не относится к категории профессионального оборудования, основное его предназначение – ознакомление учащихся с азами работы токаря. К нему предъявляются повышенные меры по безопасности.

Чтобы обеспечить устойчивость обрабатывающего инструмента, основание лучше делать стальным или бетонным. Его высота должна быть не менее 60 сантиметров.

Кроме того, следует учитывать некоторые эксплуатационные особенности:

  • Заготовка из дерева должна быть без трещин и сучков.
  • Влажность детали допускается не выше 20 процентов.
  • Большие элементы необходимо обрабатывать на минимальном скоростном режиме.
  • Не реже чем один раз год или после пятисот часов эксплуатации нужно смазывать движущиеся элементы, проверять оборудование на наличие деформации и неисправностей.

Перед выполнением ремонтных работ и обслуживанием станка следует изучить его устройство, а также детально ознакомиться с руководством по эксплуатации.

Вывод

Рассматриваемый токарный агрегат предназначен для обработки деревянных заготовок и сверления отверстий. Основное его предназначение ­– домашнее использование, обучение начинающих специалистов и школьников. При эксплуатации оборудования необходимо соблюдать меры предосторожности и следовать рекомендациям, указанным в инструкции.

fb.ru

Токарный станок по дереву СТД-120: технические характеристики


Токарный станок по дереву СТД 120м часто можно увидеть в школьных мастерских и в столярнях профильных училищ. Ключевой его задачей является обучение учеников или студентов характеру и принципам работ со станками, особенностям обработки деревянных заготовок. В то же время данный аппарат имеет неплохие технические характеристики,  которые делают его полезным даже на небольших деревообрабатывающих предприятиях.

Описание

Этот токарный станок может выполнять следующие функции:

  1. Порезку.
  2. Точение.
  3. Сверлильные работы.
  4. Создание канавок.
  5. Обработку торцов заготовок.

Чистовые работы на данном станке выполняют на высоких скоростях, при помощи токарных резцов или других инструментов абразивного типа. Заготовки можно обрабатывать и в черновом режиме. Для этого следует переключить аппарат на низкие обороты и задействовать полукруглую стамеску. Более детально о дополнительных функциях станка можно узнать из его паспорта.

Кроме перечисленных выше характеристик, данный агрегат обладает и другими особенностями, которые обусловливают специфику его применения:

  • Станок оснащен местным освещение, которое значительно ускоряет работу и делает ее более безопасной.
  • Удобность в использовании кнопочного блока была достигнута благодаря его размещению на передней бабке.
  • Для устранения производственных отходов конструкцией станка предвидена возможность установки пылеотсасывающего блока. Примечательно, что один такой блок можно устанавливать сразу на два аппарата.
  • Станок оснащен защитным ограждением со специальным окном для наблюдения за рабочей зоной станка. Окно сделано из эластичного прозрачного пластика. Благодаря такому решению удалось защитить большую часть тела оператора.
  • Интенсивность вращения обрабатываемой детали можно менять посредством переброски ремня по разным ручьям вала. Стоит отметить, что блок, в котором осуществляется переброска, защищен от проникновения во время работы мотора.

Благодаря простоте в использовании и высокому уровню безопасности данный аппарат отлично подходит для обучения начинающих столяров. С другой стороны, эти характеристики никак не мешают использовать станок на небольших предприятиях и в домашних мастерских.

Особенности конструкции

На рисунке изображены особенности строения аппарата.

  1. Электромотор.
  2. Кнопка-выключатель.
  3. Передача.
  4. Шпиндель. Узел выполнен из стали в форме вала. На правой стороне шпинделя сделана резьба для установки патрона и других приспособлений, а на левой – установлен приводной шкив с двумя ступенями, который приводится в движение через клиноременную передачу от электромотора. Управление шпинделем осуществляется с панели передней бабки.
  5. Бабка передняя. Корпус данного узла сделан из чугуна с расточкой под два подшипника радиально-сферического типа. Передняя бабка выполняет функцию крепления обрабатываемой детали и передает ей вращательное движение.
  6. Кнопочная система. Данный узел станка позволяет оператору управлять его работой. Как видно на рисунке, кнопочный блок установлен на передней бабке.
  7. Местное освещение.
  8. Корпус.
  9. Подручник.
  10. Экран защитный. Значительно снижает риск получения травмы во время работы с устройством. В то же время благодаря смотровому окну оператор наблюдает за рабочей зоной и хорошо видит, как следует обрабатывать деталь.
  11. Ручка для фиксации.
  12. Ограждение. Данное защитное приспособление закрывает механический узел электромеханического привода. Система оснащена автоматической блокировкой отодвигания крышки во время работы, чтобы не допустить попадания пальцев оператора в механизмы привода. Если попытаться открыть крышку во время работы станка, то электромотор мгновенно остановится.
  13. Бабка задняя.
  14. Маховик.
  15. Станина. Узел изготовлен методом литья с применением элементов опоры, что существенно повышает надежность и срок эксплуатации устройства. Станина устанавливается на основе и плотно крепится к ней. В противном случае точность обработки заготовок будет существенно снижена из-за вибраций во время работы.
  16. Опора.
  17. Фиксирующая гайка.
  18. Пиноль.
  19. Центр.
  20. Ручка тормоза.
  21. Каретка.
  22. Гайка двухрожкового типа.
  23. Платформа деревянная.
  24. Бруски-опоры.
  25. Щель для производственных отходов.

Электрическое оборудование станка рассчитано на работу от трехфазной сети с током переменного типа и напряжением 380 В. Для нормальной работы автономного освещения станка, в узле управления аппаратом установлен специальный трансформатор, который преобразует напряжение в соотношении 380/24.

Мотор у станка асинхронного типа, а управление его работой осуществляется с панели на передней бабке. Подключать станок к сети и налаживать его работу должен опытный мастер, только после этого следует приступать к эксплуатации станка в обычном режиме.

Технические показатели

Токарный станок стд120м обладает довольно хорошими техническими показателями, особенно учитывая его специфику и габариты:

  • длина – 125 см;
  • высота – 55 см;
  • ширина – 57,5 см;
  • вес – 100 кг.

Ключевые параметры обрабатываемых заготовок:

  1. Предельная длина детали, которая устанавливается в центрах – 50 см.
  2. Максимальный диаметр детали – 19 см.
  3. Предельная длина точения – 45 см.

Показатели шпинделя:

  • количество скоростей – 2;
  • скорость вращения – 1100-2150 об/мин.

Стоит отметить, что высота центров станка составляет 12 сантиметров. Электрооборудование работает с напряжением 380 В и частотой 50Гц. На аппарате установлен только один электродвигатель с номинальной мощностью в 0,4 кВт.

Видео: точение ручки для напильника на токарном станке по обработке древесины СТД 120М.

Преимущества и недостатки

Рассуждая о плюсах и минусах станка СТД 120м, следует учитывать, что он в первую очередь был создан в обучающих целях, и то, что его используют еще и на некоторых мелких предприятиях уже свидетельствует о качестве его сборки и функциональных возможностях. Кроме этого, к преимуществам станка относят:

  1. Длительное время эксплуатации. Простота конструкции сама по себе дает возможность агрегату работать длительное время, но если за всеми узлами станка буде осуществляться тщательный и своевременный уход, то период эксплуатации станка возрастет в разы.
  2. Относительно небольшие габариты. Это особенно важно для учебных аудиторий, в которых необходимо устанавливать сразу несколько аппаратов.
  3. Высокий уровень безопасности. Незаменимое качество для любого устройства, с которым работают новички. В то же время высокий уровень защиты никогда не будет лишним для тех, кто уже имеет опыт работы и решил приобрести данный станок для собственных нужд.
  4. Полноценность обучения токарному делу на этом станке гарантируется наличием всех необходимых приспособлений и функций.

Как и у любого другого устройства, у данного аппарата есть ряд недостатков:

  • Невозможность подключения к сети с напряжением в 220 В значительно ограничивает сферу применения агрегата.
  • Довольно небольшие параметры обрабатываемых заготовок снижают функциональность устройства.
  • Наличие у аппарата только двух скоростей неблагоприятно сказывается на качестве обработки деталей.



metmastanki.ru

СТД-120М, стд-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович, город Киров. Адрес сайта: http://std120.ru

СТД-120М, СТД-120 Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

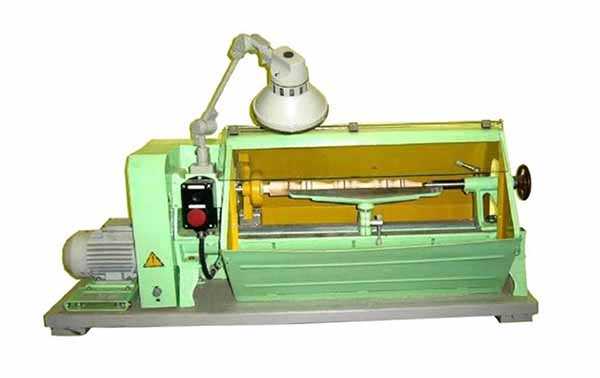

СТД-120М Общий вид токарного деревообрабатывающего станка

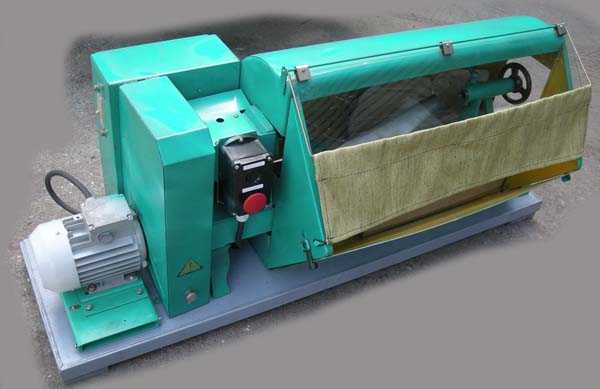

СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

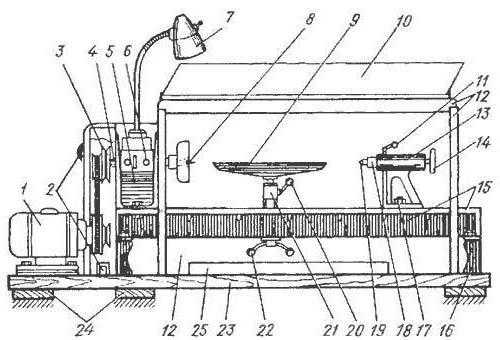

Состав токарного станка СТД-120М (рис.2)

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов

Схема кинематическая токарного станка СТД-120М

Передняя бабка токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

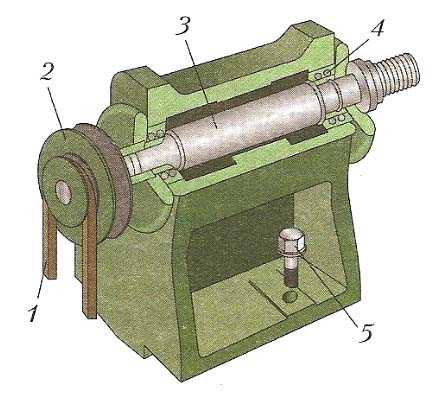

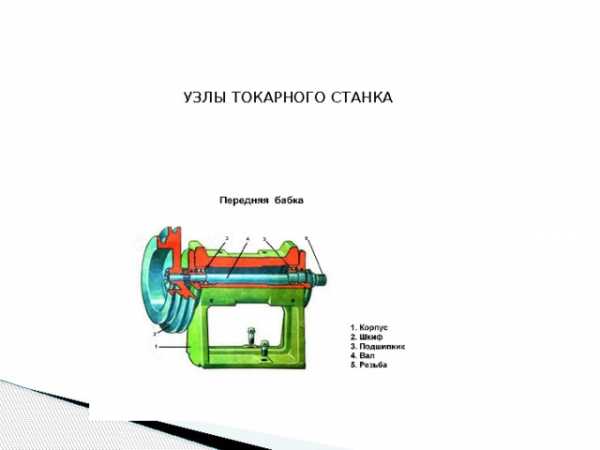

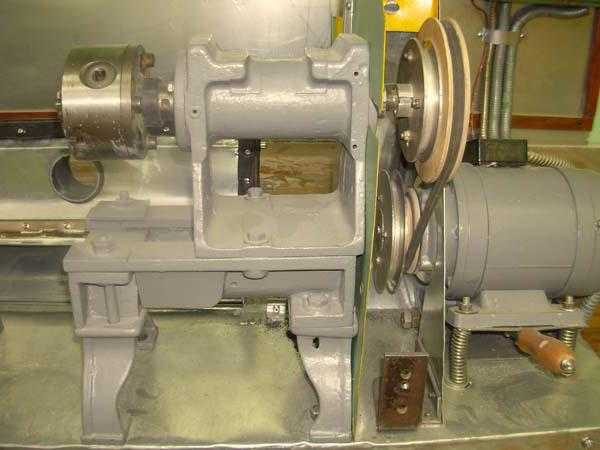

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху – светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

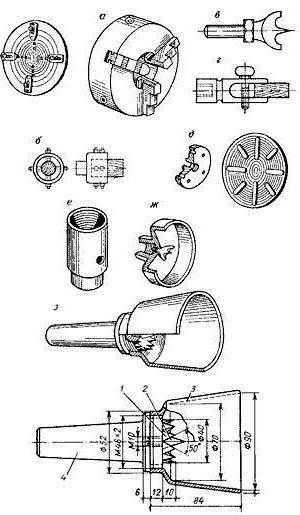

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

  • а — спиральный самоцентрирующий патрон
  • б — чашечный патрон
  • в — трезубец
  • г — тисочный патрон
  • д — планшайба
  • е — цилиндрический патрон
  • ж — корпус с центром-вилкой
  • з — специальный патрон с зубцами
    • 1 — зубцы
    • 2 — центральный зубец
    • 3 — ограждение зубцов
    • 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

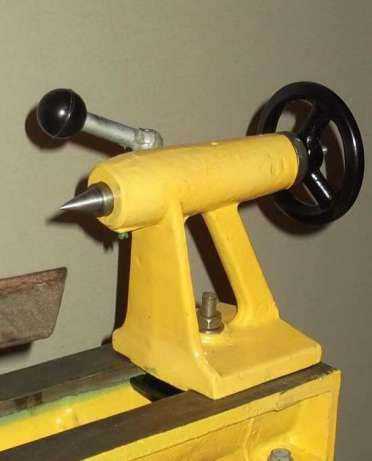

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

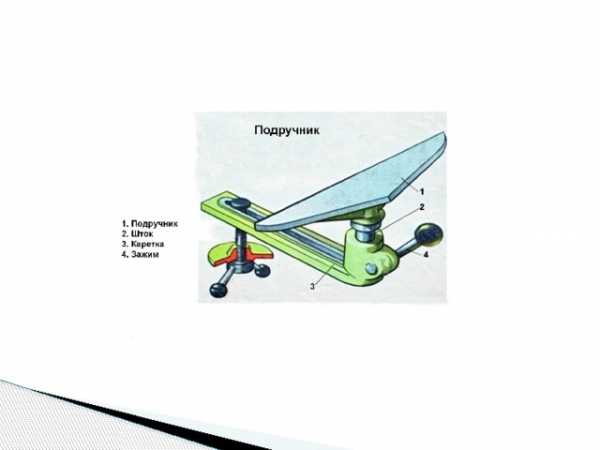

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Технические характеристики токарного станка СТД-120М

Наименование параметраСТД-120М
Основные параметры станка
Высота центров, мм120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм500
Наибольший диаметр обрабатываемых заготовок, мм190
Наибольшая длина точения заготовки, мм450
Число скоростей вращения шпинделя, об/мин2
Частота вращения шпинделя, об/мин2350/ 2050
Электрооборудование станка
Род тока питающей сети380В 50Гц
Количество электродвигателей на станке, шт1
Электродвигатель – номинальная мощность, кВт0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм1250 х 575 х 550
Масса станка, кг100

Полезные ссылки по теме. Дополнительная информация

Каталог справочник деревообрабатывающих станков

Паспорта деревообрабатывающих станков

stanki-katalog.ru

Тесты по технологии для мальчиков 7 класса

Тесты школьной олимпиады по технологии

для учащихся 7- х классов (мальчики)

Обведите кружком букву, соответствующую варианту правильного

(нужного) ответа.

1. С помощью, какой передачи в сверлильном станке осуществляется вращение сверла:

а) ремённой;

б) реечной;

в) цепной;

г) зубчатой.

2 . Основной режущий инструмент при работе на токарном станке:

а) сверло;

б) фреза;

в) метчик;

г) резец.

3. Ровные и гладкие поверхности детали из древесины получают с помощью:

а) лучковой пилы; б) ножовки;

в) рубанка; г) шерхебеля;

4 . Для чего служат Т- образные пазы на фрезерном станке:

а) для стружки;

б) для крепления деталей;

в) для экономии металла.

5 . В предмете «Технология» изучаются:

а) технологии производства автомобилей;

б) технологии создания медицинских инструментов;

в) технологии создания самолетов;

г) технологии преобразования материалов, энергии, информации.

6. Метчик и плашка — это инструменты для:

а) разметки отверстий;

б) контроля резьбы;

в) нарезание резьбы.

7. Сведения о процессе изготовления изделий приведены на:

а) чертеже изделия;

б) техническом рисунке;

в) сборочном чертеже;

г) технологической карте.

8. К технологическим машинам относятся:

а) эскалатор;

б) мотоцикл;

в) токарный станок;

г) космический корабль.

9. . К энергетическим машинам относятся:

а) токарный станок;

б) швейная машина;

в) сверлильный станок;

г) генератор;

10. Способом создания мозаики по дереву является:

а) полирование;

б) резьба;

в) выполнение инкрустации;

г) выжигание;

11. Сколько слоев древесины имеет строганный шпон:

а) три;

б) два или три;

в) один.

12. Свойства древесины выдерживать определённые нагрузки не разрушаясь:

а) твёрдость;

б) плотность;

в) прочность;

г) пластичность.

13. Для настройки рубанка с металлической колодкой применяют:

а) рулетку;

б) киянку;

в) отвертку;

г) пилу.

14.Для чего применяются накладные уголки на тисках:

а) чтобы хорошо сгибать заготовку;

б) чтобы прочно закрепить заготовку;

в) чтобы не помять заготовку.

15. По какому графическому документу изготавливают детали машин:

а) по чертежу;

б) по рисункам;

в) по фотографиям.

16. Расшифруйте марку станка ТДС-120.

17. Какие части относятся к фрезерному станку:

а) передняя бабка;

б) задняя бабка;

в) консоль.

18. Для чего служит зенковка:

а) для получения фасок;

б) для сверления отверстий;

в) для обработки отверстий полученных литьём.

19. Для изготовления молотков, зубил, напильников применяется:

а) конструкционная сталь;

б) инструментальная углеродистая сталь;

в) легированная сталь;

г) чугун.

20. Частоту вращения заготовки на токарном станке позволяет изменять:

а) задняя бабка;

б) суппорт;

в) коробка подач;

г) коробка скоростей.

21. Резьбу в отверстиях нарезают:

а) плашкой;

б) метчиком;

в) шпилькой;

22. Для борьбы с коррозией можно:

а) промывать изделие;

б) протирать изделие;

в) покрыть изделие лаком или краской;

г) просушивать изделие.

23. Для получения отверстия в металлической пластине, надо использовать:

а) напильник;

б) дрель;

в) отвертку;

г) керн;

24. Сталь — это сплав:

а) железа с азотом;

б) железа с кремнием;

в) железа с чугуном;

г) железа с углеродом;

25. Тепловое действие электрического тока используется в:

а) генераторах;

б) электродвигателях;

в) электроутюгах;

г) трансформаторах;

26. Выполнение проекта завершается:

а) изготовлением изделия;

б) оформлением описания проекта;

в) оценкой и самооценкой проекта;

г) защитой проекта.

27. Переработка отходов позволяет:

а) уменьшить стоимость исходной продукции;

б) уменьшить загрязнения гидросферы;

в) увеличить выпуск исходной продукции;

г) сохранить ресурсы;

28. В радиовещании осуществляется передача:

а) изображения;

б) звука;

в) звука и изображения;

г) периодических сигналов.

29. Безопасным является электрическое напряжение:

а) 380 В;

б) 220 В;

в) 127 В;

г) 36В;

д) 12В;

30. Электромагнитное действие электрического тока используется в:

а) лампах накаливания;

б) нагревательных приборах;

в) плавких предохранителях;

г) электродвигателях;

Ответы

7 класс

1-а

2-г

3-в

4-б

5-г

6-в

7-г

8-в

9-г

10-в

11-в

12-в

13-в

14-в

15-а

16- токарный деревообрабатывающий станок, 120- высота центров

17-в

18-а

19-б

20-г

21-б

22-в

23-б

24-г

25-в

26-г

27-г

28-б

29-д

30-г

infourok.ru

Итоговый тест для мальчиков по предмету Технология 7 класс

ФИ, класс ученика ______________________________________

Обведите кружком букву, соответствующую варианту правильного

(нужного) ответа.

1. С помощью, какой передачи в сверлильном станке осуществляется вращение сверла:

а) ремённой;

б) реечной;

в) цепной;

г) зубчатой.

2 . Основной режущий инструмент при работе на токарном станке:

а) сверло;

б) фреза;

в) метчик;

г) резец.

3. Ровные и гладкие поверхности детали из древесины получают с помощью:

а) лучковой пилы; б) ножовки;

в) рубанка; г) шерхебеля;

4 . Для чего служат Т- образные пазы на фрезерном станке:

а) для стружки;

б) для крепления деталей;

в) для экономии металла.

5 . В предмете «Технология» изучаются:

а) технологии производства автомобилей;

б) технологии создания медицинских инструментов;

в) технологии создания самолетов;

г) технологии преобразования материалов, энергии, информации.

6. Метчик и плашка — это инструменты для:

а) разметки отверстий;

б) контроля резьбы;

в) нарезание резьбы.

7. Сведения о процессе изготовления изделий приведены на:

а) чертеже изделия;

б) техническом рисунке;

в) сборочном чертеже;

г) технологической карте.

8. К технологическим машинам относятся:

а) эскалатор;

б) мотоцикл;

в) токарный станок;

г) космический корабль.

9. . К энергетическим машинам относятся:

а) токарный станок;

б) швейная машина;

в) сверлильный станок;

г) генератор;

10. Способом создания мозаики по дереву является:

а) полирование;

б) резьба;

в) выполнение инкрустации;

г) выжигание;

11. Сколько слоев древесины имеет строганный шпон:

а) три;

б) два или три;

в) один.

12. Свойства древесины выдерживать определённые нагрузки не разрушаясь:

а) твёрдость;

б) плотность;

в) прочность;

г) пластичность.

13. Для настройки рубанка с металлической колодкой применяют:

а) рулетку;

б) киянку;

в) отвертку;

г) пилу.

14.Для чего применяются накладные уголки на тисках:

а) чтобы хорошо сгибать заготовку;

б) чтобы прочно закрепить заготовку;

в) чтобы не помять заготовку.

15. По какому графическому документу изготавливают детали машин:

а) по чертежу;

б) по рисункам;

в) по фотографиям.

16. Расшифруйте марку станка ТДС-120.

17. Какие части относятся к фрезерному станку:

а) передняя бабка;

б) задняя бабка;

в) консоль.

18. Для чего служит зенковка:

а) для получения фасок;

б) для сверления отверстий;

в) для обработки отверстий полученных литьём.

19. Для изготовления молотков, зубил, напильников применяется:

а) конструкционная сталь;

б) инструментальная углеродистая сталь;

в) легированная сталь;

г) чугун.

20. Частоту вращения заготовки на токарном станке позволяет изменять:

а) задняя бабка;

б) суппорт;

в) коробка подач;

г) коробка скоростей.

21. Резьбу в отверстиях нарезают:

а) плашкой;

б) метчиком;

в) шпилькой;

22. Для борьбы с коррозией можно:

а) промывать изделие;

б) протирать изделие;

в) покрыть изделие лаком или краской;

г) просушивать изделие.

23. Для получения отверстия в металлической пластине, надо использовать:

а) напильник;

б) дрель;

в) отвертку;

г) керн;

24. Сталь — это сплав:

а) железа с азотом;

б) железа с кремнием;

в) железа с чугуном;

г) железа с углеродом;

25. Тепловое действие электрического тока используется в:

а) генераторах;

б) электродвигателях;

в) электроутюгах;

г) трансформаторах;

26. Выполнение проекта завершается:

а) изготовлением изделия;

б) оформлением описания проекта;

в) оценкой и самооценкой проекта;

г) защитой проекта.

27. Переработка отходов позволяет:

а) уменьшить стоимость исходной продукции;

б) уменьшить загрязнения гидросферы;

в) увеличить выпуск исходной продукции;

г) сохранить ресурсы;

28. В радиовещании осуществляется передача:

а) изображения;

б) звука;

в) звука и изображения;

г) периодических сигналов.

29. Безопасным является электрическое напряжение:

а) 380 В;

б) 220 В;

в) 127 В;

г) 36В;

д) 12В;

30. Электромагнитное действие электрического тока используется в:

а) лампах накаливания;

б) нагревательных приборах;

в) плавких предохранителях;

г) электродвигателях;

Ответы

7 класс

1-а

2-г

3-в

4-б

5-г

6-в

7-г

8-в

9-г

10-в

11-в

12-в

13-в

14-в

15-а

16- токарный деревообрабатывающий станок, 120- высота центров

17-в

18-а

19-б

20-г

21-б

22-в

23-б

24-г

25-в

26-г

27-г

28-б

29-д

30-г

infourok.ru

презентация по теме “Устройство станка ТDC-120 М”


Технология

6 класс

Устройство станка по дереву

ТДС-120

Учитель: Харакоз Сергей Илларионович

МАОУСОШ№22

Таганрог 2012


  • На токарном станке можно изготовить детали:
  • Цилиндр
  • Конус
  • Шар
  • тор


И многое, многое другое….




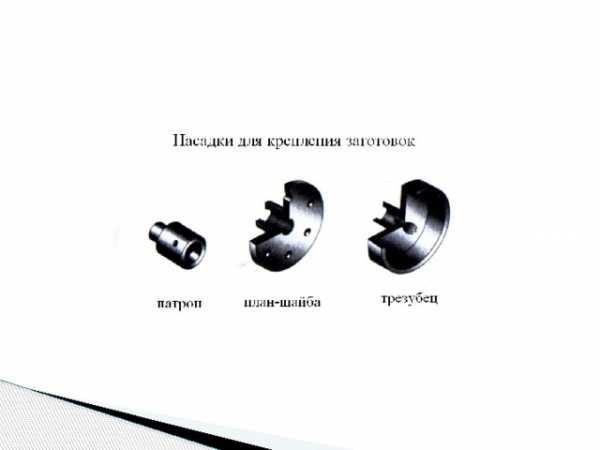

УЗЛЫ ТОКАРНОГО СТАНКА












Подручник выставляется по высоте на уровне оси заготовки и на расстоянии 2-3 мм от неё




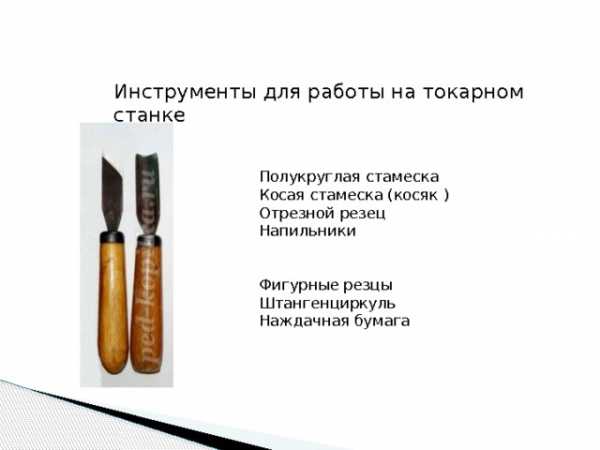

Инструменты для работы на токарном станке

Полукруглая стамеска

Косая стамеска (косяк )

Отрезной резец

Напильники

Фигурные резцы

Штангенциркуль

Наждачная бумага


Инструкция по охране труда при работе на

токарном станке по дереву

  • Проверь надежность крепления защитного кожуха ременной передачи
  • Проверь заземление корпуса станка
  • Проверь работу станка на холостом ходу
  • Проверь, нет ли в заготовке сучков и трещин
  • Надежно закрепи заготовку
  • Установи подручник на высоте центровой линии с зазором 2-3 мм
  • Надень защитные очки
  • Замеряй деталь только после полной остановки станка
  • Не останавливай станок руками
  • Станок убирай только щеткой-смёткой


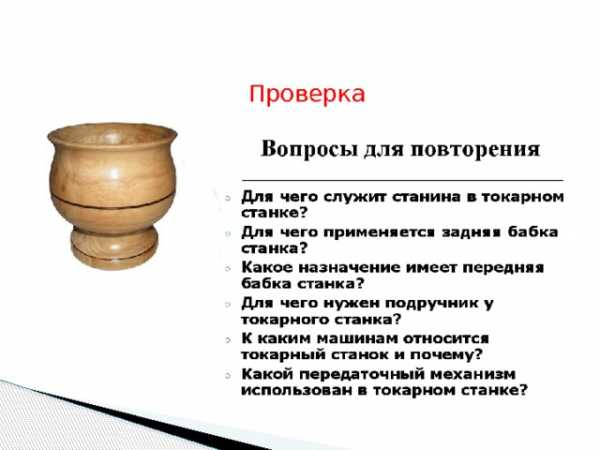

Проверка!


Проверка

videouroki.net

Станок токарный деревообрабатывающий ТДС-2

Деревообрабатывающий токарный станок с копировальным устройством ТДС-2 предназначен для ручного вытачивания цилиндрических и фасонных поверхностей изделий из древесины в центрах и токарном патроне, торцового точения на планшайбе, вытачивания по копиру.

Устройство позволяет выполнять обработку заготовок длиной от 180 до 1000 мм и диаметром от 20 до 200 мм, а с применением планшайбы – диаметром до 300 мм.

Станок состоит из сварного основания, которое установлено на подставку. На основании смонтирована бабка изделия и суппорт. На суппорте расположен поворотный резцедержатель на два резца с четырьмя фиксированными положениями. Суппорт оснащен копировальной кареткой и позволяет воспроизводить профиль изделия как с копира, так и с мастер-детали. Копировальная каретка размещена на шариковых направляющих, обеспечивающих ее легкое перемещение.

На обратной стенке основания с помощью кронштейна смонтирован электродвигатель привода бабки изделия, мощностью 1500 Вт. Частота циркуляции шпинделя регулируется и может составлять 580, 1000, 2000 и 3500 об/мин. Изменение скорости вращения производится переустановкой ремня на четырехручьевом шкиве шпинделя.

Кинематика устройства обеспечивает следующие перемещения рабочих органов:

  • вращение бабки изделия от электродвигателя посредством клиноременной передачи;
  • продольное движение суппорта от маховика через зубчато-цепную передачу;
  • перемещение маховиком поперечных салазок суппорта с установленным резцедержателем.

Устройством предусмотрены блокировки, запрещающие включение двигателя в следующих случаях:

  • открыт или не поставлен кожух ременной передачи;
  • не поставлены защитные кожухи планшайбы, поводка, патрона;
  • открыт кожух патрона.

Станок обладает высокой надежностью, оснащен заземляющими зажимами, защитой электродвигателя от перегрузок и токов короткого замыкания.

Видео cтанок токарный деревообрабатывающий ТДС-2
