Толкатель ТЭ-50

 Тип: Толкатель электрогидравлический.

Толкатель ТЭ-50 предназначен для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации.

Основные технические данные толкателей ТЭ-50

Толкатель ТЭ-50 предназначен для работы  в сети переменного тока напряжением 380 В, частотой 50 Гц, в повторно-кратковременном режиме при ПВ 80% и менее, с частотой включения до 720 вкл/час, при этом номинальное значение  климатических факторов  внешней среды должны соответствовать видам климатического исполнения У категории 2 по ГОСТ 15150-69.

Толкатель ТЭ-50 для эксплуатации под навесом или в помещениях, где колебания температуры и влажности  воздуха несущественно отличаются от колебаний на открытом воздухе.

Толкатель ТЭ-50 может эксплуатироваться в следующих условиях:

- высота над уровнем моря не более 1000 м;

-рабочее значение температуры окружающего воздуха от минус 150 до плюс 400 С;

- относительная влажность воздуха 80% при температуре окружающего воздуха 200 С;

- окружающая среда не должна содержать взрывоопасных концентраций пыли, паров и газов, а также паров и газов, разрушающих металл, изоляцию и резину.

Толкатели поставляются в «сухом виде» (не заправленные рабочей жидкостью).

Заправка рабочей жидкостью осуществляется после установки толкателя на тормозной механизм ± 150 от вертикали. В качестве рабочей жидкости при эксплуатации толкателя в диапазоне температур окружающей среды от минус 150 до плюс 400 С применяется – трансформаторное масло ГОСТ 982-80.

При эксплуатации толкателя в диапазоне температур окружающей среды от минус 150 до минус 400 С рекомендуется использовать полиэтилсилоксановую жидкость ПЭС-3 ГОСТ 13004-77, а так же смесь трансформаторного масла (70%) с жидкостью ПЭС-3.

Допускается эксплуатация толкателей ТЭ-50, заполненных трансформаторным маслом Т1500У ТУ 38.401-58-107-94, при температуре окружающей среды до минус 400 С, при этом скорость движения штока не нормируется в холодном состоянии.

Допускается применение в качестве рабочей жидкости в диапазоне температур окружающей  среды от плюс 150 до минус 300 С масла АМГ-10 ГОСТ 6794-75.

Основные технические характеристики толкателей ТЭ-50


Наименование параметраЗначение
Среднее усилие подъема, Н500
Развиваемое усилие подъема, Н600
Ход штока,  мм60
Время подъема штока на тормозе, с, не более0,7
Время обратного хода штока на тормозе, с, не более 0,4
Номинальная мощность двигателя, кВт0,39
Потребляемая мощность, кВт, не более0,12
Номинальное напряжение питающей сети, В380
Частота тока питающей сети, Гц50
Число оборотов двигателя (синхронное), об/мин2800
Масса рабочей жидкости, кг, не более2,1
Масса толкателя, кг, не более 12,8

В таблице приведены параметры толкателей в холодном состоянии.

У толкателей в нагретом состоянии допускается увеличение времени подъема штока не более чем на 25%, времени обратного хода штока не более чем на 15%.

В зависимости от колебания напряжения в пределах  от 0,85 до 1,1  от номинального, частоты (50 или 60Гц) питающей сети, допускается изменение времени подъема и опускания штока в пределах ±15% от величины, указанной в таблице.

Состав электротолкателя ТЭ-50 и принцип работы

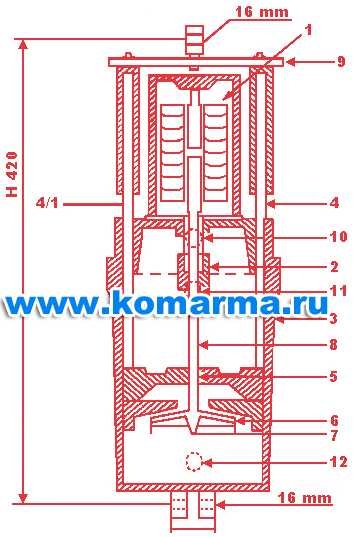

Толкатель ТЭ-50 состоит из асинхронного двигателя 1 с соединительной муфтой 2, корпуса с цилиндром 3, рабочего поршня 5 на котором установлены штоки 4,4/1, подшипникового щита в который запрессован рабочий вал 8. на один конец  которого напрессовано рабочее колесо 6 с конртовочной гайкой 7, а другой конец входит в соединительную муфту электродвигателя 2, переходной планки 9.

Заправка рабочей жидкости в камеру толкателя осуществляется через заливное отверстие 10, закрываемое пробкой с уплотнительным кольцом.

Контроль за уровнем рабочей жидкости производится через контрольное отверстие 11, закрываемое пробкой с уплотнительным кольцом.

Уровень рабочей жидкости  должен быть под срез контрольного отверстия 11, при несоответствии уровня выше указанному, рабочую жидкость необходимо долить. Слив рабочей жидкости из камеры толкателя осуществляется  через сливное отверстие 12, закрываемое пробкой с уплотнительным кольцом.

Электродвигатель толкателя ТЭ-50 специального исполнения, фланцевый, «сухой» с естественным охлаждением. На вал двигателя напрессован сердечник с короткозамкнутой обмоткой. Выводное устройство двигателя состоит из клеммной  панели, и крышки – корпуса. Клеммная панель со станиной электродвигателя соединена двумя винтами. Винт заземления находится рядом с клеменной панелью под крышкой прокладкой.

При работе электродвигателя рабочее колесо, вращаясь, создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоками до крайнего верхнего положения. Поршень остается в крайнем верхнем положении до тех пор, пока работает электродвигатель.

При выключении двигателя рабочее колесо останавливается, и поршень со штоками под действием внешней нагрузки и собственного веса опускается вниз.

Толкатель ТЭ-50 может использоваться и при усилиях на штоке, отличающихся от номинальных при этом время срабатывания не нормируется.

Электрогидротолкатель ТЭ-50 устанавливается в вертикальном положении (штоками вверх) с допустимым отклонением от вертикали до 150. Установочный размер на механизме должен быть отрегулирован в соответствии с установочным размером толкателя.

После окончания монтажных работ на поверхности, не защищенные от коррозии, наносится  слой консервационной  смазки.

На корпусе толкателя находится маркировочная табличка, в которой указанны наименование, тип, основные параметры, заводской номер и дата выпуска.

Эксплуатация толкателя ТЭ-50

Подключение толкателя ТЭ-50 к сети переменного тока напряжением 380 В и частотой 50 Гц следует производить через коробку выводов. Клеммная панель имеет три вывода,  к которым посредством клемм подсоединяется  вводной кабель.

Толкатель необходимо заземлить,  для чего его нужно соединить  с помощью винта и гибкого медного заземляющего проводника к заземляющему устройству. Штоки и установочный узел следует  очистить от консервационной смазки и пыли.

Проверить наличие уплотнительных колец  на пробках заливного,  контрольного  и сливного отверстий. При необходимости  подтянуть пробки. Перед началом  работы необходимо несколькими включениями проверить четкость работы механизма с установленным на нем толкателем.

После длительного хранения и перерыва в работе следует обязательно проконтролировать сопротивление  изоляции  обмоток электродвигателя относительно корпуса.

В случае падения  сопротивления изоляции менее 5 МОм  в холодном состоянии двигатель необходимо просушить. Для обеспечения четкой работы толкателя  при температуре окружающей среды  ниже минус 100 С  необходимо путем нескольких кратковременных включений прогреть толкатель.

Продолжительность включений должна составлять до 10 с с интервалом 1-2 мин.

Техническое обслуживание толкателя ТЭ-50

Техническое обслуживание  толкателя должны  производиться не реже двух раз в год. Замену рабочей жидкости производить один раз в год при проведении работ по техническому обслуживанию. В процессе эксплуатации толкателя необходимо:

- следить за уровнем рабочей жидкости;

-контролировать  нагрев толкателя;

- обращать внимание   на возникновение посторонних шумов при работе толкателя;

- не допускать попадания воды, грязи, абразивных частиц на штоки;

- проверять затяжку крепежных винтов;

- следить за состоянием токоподводящего кабеля, не допуская его резких перегибов и перетирания изоляции.

Заполнение  толкателя рабочей жидкостью (первоначальная заправка, замена рабочей жидкости,  дозаправка) следует производить следующим образом:

- установить толкатель на механизм в вертикальном положении;

- вывернуть пробку заливного отверстия, вывернуть пробку контрольного отверстия;

- залить через заливное отверстие в камеру толкателя рабочую жидкость до среза контрольного отверстия;

- закрыть контрольное и заливное отверстие и вручную прокачать штоком рабочую жидкость для удаления воздуха из-под поршня.

Перед заливкой необходимо убедиться в отсутствии рабочей жидкости воды и примесей.

Хранение и транспортировка  толкателя ТЭ-50

Электротолкатель ТЭ-50 перед установкой на тормозной механизм допускается хранить в закрытых или других помещениях с естественной  вентиляцией без искусственного  регулируемых климатических условий, где колебания температуры и влажности окружающего воздуха существенно меньше чем на открытом воздухе, при температуре от плюс 200 до  плюс 400 С и влажности воздуха 98%, при температуре от плюс 200 С и более низких температур не допуская конденсации влаги на изделии.

Транспортировка толкателей допускается любым видом закрытого транспорта, при соблюдении правил норм и требований, действующих на данных видах транспорта. При погрузке и выгрузке толкателей соблюдайте меры предосторожности: не допускайте резких ударов, падений,  которые могут  привести  к повреждению толкателя.

Возможные неисправности толкателя ТЭ-50 и способы их устранения

НеисправностьВозможная причинаСпособ устранения
Штоки при подаче напряжения на электродвигатель толкателя не поднимаются или поднимаются не на всю высоту хода.Уровень рабочей жидкости значительно ниже нормы. Долить рабочую жидкость в насосную часть.
Вышел из строя электродвигатель.Заменить электродвигатель.
Электродвигатель перегревается.Чрезмерно низкое или высокое напряжение в сети.Обеспечить номинальное напряжение в сети.
Витковые замыкания в обмотке электродвигателя.Заменить электродвигатель.
Устранить разрыв цепи.
При включении толкателя не работает электродвигатель.Вышел из строя электродвигатель.Заменить электродвигатель.
Отсутствует напряжение подводящей электрической цепи.Устранить разрыв цепи.
Чрезмерный шум в толкателе.Неисправенподшипник.Заменить подшипник.
Течь рабочей жидкости через заливное, контрольное или сливное отверстие.Неполностью затянуты пробки.Подтянуть пробки.
Износ уплотнительных колец на пробках.Заменить уплотнительные кольца.

Сведения об утилизации толкателя ТЭ-50

По истечению срока службы толкателя и невозможности его ремонта производится утилизация изделия или его составных частей, для чего необходимо:

- отключить толкатель от источника питания;

- демонтировать толкатель из механизма;

- слить рабочую  жидкость; - разобрать толкатель на составные части;

- сдать предприятию – изготовителю или на предприятие по переработке цветных/черных металлов.

Сдачу отработавшего свой ресурс толкателя на предприятие - изготовитель допускается без предварительной разборки изделия.

Разработка и  сборка толкателя ТЭ-50

Разработку толкателя следует производить в следующим образом:

- отключить толкатель от сети, контура заземления и снять с механизма, слить рабочую  жидкость;

- отвернуть болты крепления электродвигателя и вынуть их из отверстий;

- отсоединить электродвигатель от корпуса толкателя;

- отсоединить верхнюю крышку толкателя от насосной части;

-отвернуть гайку,  крепящую рабочее колесо на валу, снять рабочее колесо;

Сборку толкателя следует производить в обратной последовательности.

Указания мер безопасности

Толкатель ТЭ-50 заполняется легковоспламеняющейся жидкостью. Все работы с толкателем следует производить с соблюдением мер пожарной  безопасности. Для защиты персонала от возможной протечки нагретой рабочей жидкости испытание и пробный пуск толкателя проводить за защитной перегородкой! Разборку толкателя производить после его охлаждения до температуры окружающей среды.

Все работы по подготовке толкателя к работе, его включению, испытанию и эксплуатации необходимо  производить при соблюдении требований «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности».

Толкатель ТЭ-50 должен быть заземлен. Для заземления толкателя используйте медную жилу  сечением не менее 1,5 мм 2, имеющую наконечник.

Подключение и отключение электродвигателя необходимо производить при отсутствии питания в сети. После подключения толкателя убедится в плотном закрывании клеммной панели. Эксплуатация и испытание толкателя с открытой клеменной панелью.

При работе толкателя на тормозном механизме в номинальном режиме обмотки электродвигателя не должна превышать 155 оС, температура рабочей жидкости 95 оС при температуре окружающего воздуха 400 оС

komarma.ru

Толкатель электрогидравлический ТЭ-50 с классом изоляции F

Весь каталог - толкатели электрогидравлические

Общие технические характеристики электрогидравлического толкателя ТЭ-50

Толкатели используются в подъемно-транспортном оборудовании, и входят в состав барабанных и дисковых тормозов, а также для привода механизмов автоматики. Толкатели электрогидравлические ТЭ-50 устанавливаются на тормоза ТКГ-400 и ТКГ-500. Толкатели ТЭ-50 работают в повторно-кратковременном режиме S3 (ПВ = 60%), с частотой включений до 2000 в час, а также в режиме S1 (ПВ = 100%) при температуре окружающей среды не выше 35С.

Поставляются толкатели маслонаполненными. Для их заполнения (например после ремонта) используется трансформаторное масло с вязкостью не менее 20 мм2/сек при +20С (1000 мм2/сек при -30С) для эксплуатации при температуре окружающей среды до -25С, при температуре окружающей среды до -40С использовать силиконовые жидкости с вязкостью 50 мм2/сек при +20С (500 мм2/сек при -50С). Климатические факторы условий эксплуатации внешней среды должны соответствовать исполнению У2 или ХЛ2 по ГОСТ 15150-69. В окружающей среде должны отсутствовать взрывоопасные концентрации пыли, паров или газов, а также паров или газов, разрушающих металл, изоляцию и резину. Допустимые колебания напряжения от 0,85 до 1,1 Uном.

Электрогидравлический толкатель является компактным блоком, в котором объединены все основные элементы гидравлической системы. Толкатель состоит из гидронасоса с приводным электродвигателем, гидропроводной системы с полостью компенсатора, цилиндра с поршнем и штоком который служит для преобразования электроэнергии гидравлическим способом в прямолинейное механическое движение.

Заливка и слив рабочей жидкости толкателя осуществляется через отверстие находящееся в корпусе камеры гидропроводной системы, которое закрывается пробкой с уплотнительным кольцом. Уплотнение штока производится тремя сальниковыми кольцами. Камера электродвигателя отделяется от камеры толкателя сальником вала ротора. В корпусе трехфазного асинхронного электродвигателя с естественным охлаждением размещен алюминиевый короткозамкнутый ротор привода. Обмотка статора пропитана маслостойким лаком. В клеммной коробке осуществляется подсоединение к электрической сети. Клемная коробка отделена от полости электродвигателя прокладкой под панелью с зажимами и от окружающей среды прокладками под корпусом и крышкой коробки, а также уплотнительным кольцом кабельного ввода.

Крыльчатка центробежного насоса с односторонним всасыванием и прямолинейными радиальными лопатками, обеспечивает нормальную работу толкателя вне зависимости от направления движения вала.
При работающем двигателе крыльчатка создает избыточное давление рабочей жидкости и нагнетает её под поршень, который переходит со штоком в верхнее положение и остается в верхнем положении до тех пор, пока работает двигатель.
При отключении двигателя крыльчатка останавливается, а поршень со штоком под действием собственного веса и (или) внешней нагрузки переходит в исходное положение, перемещая рабочую жидкость из полости под поршнем в надпоршневое пространство.

Основные технические характеристики электрогидравлического толкателя ТЭ-50

Усилие подъема - 500 Н
Ход штока - 65 мм
Время подъема штока в нагретом состоянии при 25С - 0,4 c
Время обратного хода штока в нагретом состоянии при 25С 0,4 с
Объем рабочей жидкости - 3,7 л
Количество включений - 1200 в час
Масса толкателя с рабочей жидкостью - 17кг
Электродвигатель:
Потребляемая мощность - 0,25 kВт Ток фазы двигателя при 25±10С - не более 0,86 А Напряжение сети питания - 380 В Частота сети питания - 50 Гц Число оборотов двигателя - 2800 об/мин Класс изоляции - F Режимы работы - S1, S3

Монтаж и размещение

Толкатели устанавливаются штоком вверх вертикально, допустимое отклонение 15 градусов (при условии направления нагрузки вдоль оси штока). Монтаж толкателя производится соосной установкой двух пальцев, при этом должна обеспечиваться степень свободы толкателя в плоскости, перпендикулярной пальцам, чтобы исключить воздействия на шток поперечных усилий, которые приводят к деформации штока, а так же преждевременному износу направляющих поверхностей и сальниковых уплотнений.

При наличии больших загрязнений, для дополнительной защиты штока устанавливается резиновый сильфонный колпак, а при наружной установке толкатель рекомендуется защищать от атмосферных осадков специальным кожухом.

Тип толкателя

d

L

H

h2

h

h2

S

B

мм

ТЭ – 50

16+0,27

60 ± 1

435 ± 2

465

15

19

65 +2/-2

235

Инструкция по эксплуатации электрогидротолкателя ТЭ-50

Перед установкой толкателя нужно осмотреть толкатель и убедится в его исправности:
1. проверьте легкость перемещения штока, переместив рукой шток с поршнем несколько раз.
2. убедитесь в отсутствии протекания рабочей жидкости через уплотнения толкателя.
3. проверьте уровень рабочей жидкости в толкателе, при необходимости долейте жидкость до нормы (уровень жидкости не ниже среза заливного отверстия на 10 мм).
4. необходимо замерить сопротивление изоляции обмоток двигателя относительно корпуса (в холодном состоянии должно быть не ниже 20 МОм).
5. проверить, нет ли случайного обрыва фазы электродвигателя (с помощью мегомметра на 500В ).
6. замените рабочую жидкость в толкателе, если не менялась.(Замена производится не реже одного раза в год, а так же при падении сопротивления изоляции обмотки двигателя относительно корпуса ниже 20Мом). Камера толкателя ТЭ-50 содержит 3,7 л рабочей жидкости.

Указания мер безопасности при эксплуатации электрогидротолкателя ТЭ-50

Подключение двигателя производится только при обесточенной сети при помощи гибкого подводящего кабеля с целью обеспечения возможности поворачивания толкателя. Работа толкателя не зависит от направления вращения двигателя, по этому присоединение токоведущих жил происходит в произвольной последовательности.
После завершения подключения толкателя обязательно закройте крышкой кабельную коробку.
При заземления толкателя используйте медную жилу кабеля с сечением не менее 1,5мм2, имеющую наконечник. Сопротивление заземляющего устройства не более 4 Ом. Место контакта провода тщательно зачистить и после соединения окрасить.
Перед проведением работ по техническому обслуживанию обязательно обесточьте электрическую сеть.

Подготовка к работе и работа толкателя

Перед началом работы проверьте четкость работы механизма с установленным на нем толкателем несколькими включениями. При первом запуске толкателей, заполненных трансформаторным маслом, при температуре ниже -10С, нужно подогреть толкатель путем нескольких кратковременных включений. Также поступить с толкателем, заполненным силиконовой жидкостью, при температуре ниже -40С. Продолжительность включений 10 ~ 20сек. с интервалом 1 ~ 2 минуты.

Возможные неисправности и методы их устранения

Наименования
неисправностей,
внешние
проявления,
дополнительные
признаки.

Вероятная причина

Метод устранения

1. При включении толкателя не работает двигатель.

Вышел из строя двигатель.
Отсутствие напряжения в подводящей цепи.

Исправить или заменить двигатель.
Устранить
неисправность
цепи.

2. Двигатель перегревается.

Чрезмерно низкое или высокое напряжение сети.
Межвитковое замыкание статора.

Обеспечить нормальное напряжение.
Заменить статор.

3. Толкатель при включении не поднимает шток.

Уровень масла значительно ниже нормы.
Вышел из строя двигатель.

Долить масло до уровня 10мм ниже среза наливного отверстия. Исправить или заменить двигатель.

4.Течь масла через клеммную колодку

Нарушен сальник вала ротора.
Повреждена или ослаблена панель зажимов или её уплотнение.

Заменить сальник.
Заменить или подтянуть панель или заменить уплотнение.

5. Течь масла по штоку

Неисправность уплотнителей
Уровень масла выше нормы

Заменить уплотнители
Слить масло до уровня 10мм ниже среза наливного отверстия.

6. Течь масла по заливной пробке.

Недовернутая пробка или неисправно уплотнение.

Довернуть пробку или заменить

Техническое обслуживание

Работы по техническому обслуживанию проводятся не реже двух раз в год. При этом осуществляется визуальный осмотр очищенного от грязи, пыли и влаги толкателя на предмет отсутствия коррозии металлических поверхностей, следов подтекания масла. Также необходимо проверяется сопротивление изоляции (не ниже 20МОм при холодном двигателе). При снижении сопротивления изоляции ниже 20МОм, устранить неисправность выполнив просушку обмоток статора.

Работы по консервации-расконсервации производятся в помещении с температурой не ниже 15С и относительной влажностью не выше 70%, при этом температура толкателя должна быть равной или выше температуры помещения для избежания конденсации влаги на поверхностях толкателя. Рекомендуемая частота замены рабочей жидкости – один раз в год.

Правила хранения и транспортировка

Толкатели должны храниться в закрытых не отапливаемых помещениях с естественной вентиляцией при температуре от -50С и относительной влажности до 98%. Толкатели должны транспортироваться в соответствии с предупредительными надписями на упаковке. При погрузке и выгрузке толкателей необходимо избегать бросков и резких ударов которые могут привести к повреждению толкателей.




Каталог - электрогидравлические толкатели



se33.ru

Гидротолкатели ТЭ-50 У2 или ХЛ2 по доступной цене в РБ

Гидротолкатели ТЭ-50 У2 и ТЭ-30 ХЛ2 часто применяются как привод колодочных тормозов ТКГ-300 или других механизмах требующих возвратно-поступательные движения рабочей части (для открывания и закрывания заслонок, люков, шиберов и т.п). Электрогидротолкатели ТЭ-50 предназначены для работы в сети переменного тока, частотой 50-60Гц и напряжением 220/380В в режиме работы ПВ80% с частотой включений до 720 вкл/ч. Развивая усилие подъема не менее 620Н, при ходе штока 60мм. В закладке меню характеристики, предоставлены все основные параметры толкателя ТЭ-50.

Предлагаем толкатели электрогидравлические ТЭ-50 в следующих исполнениях: ТЭ-50-У2 или ТЭ-50-ХЛ2.
ТЭ - Толкатель электрогидравлический;
50 - среднее усилие подъема на тормозе, кгс;
У2 - климатическое исполнение У2 (для работы от -15°C до +40°C) по ГОСТ 15150-69;
ХЛ2 - климатическое исполнение ХЛ2 (для работы от -60°C до +40°C) по ГОСТ 15150-69.

Конструкция и обслуживание ТЭ-50:
Гидротолкатели ТЭ в исполнении У2 и ХЛ2 имеют одинаковую конструкцию, основным отличием является заполненная рабочая жидкость:
Толкатели ТЭ-50-У2 - поставляются заполненными трансформаторным маслом по ГОСТ 982-80;
Толкатели ТЭ-50-ХЛ2 - поставляются заполненными полиэтилсилаксановой жидкостью ПЭС-3 по ГОСТ 13004-77.

Техническое обслуживание электрогидротолкателей проводится не реже 2-х раз в год и 1 раз в год производится замена рабочей жидкости.
При замене жидкости или ремонте толкателя, вам необходимо заменить 3 уплотнительных кольца и 3 сальника которые продаются отдельно и входят в ремонтный комплект к гидротолкателю ТЭ-50.

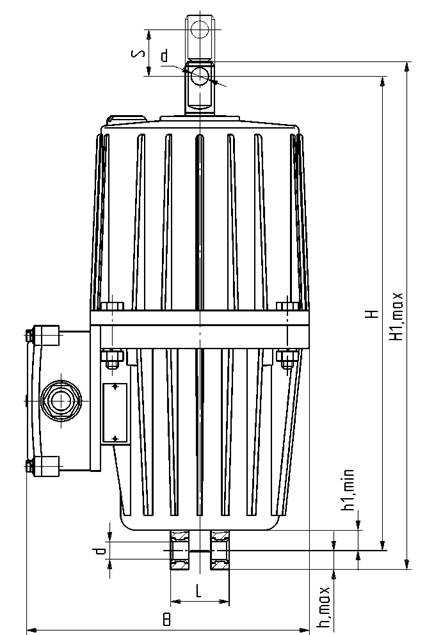

Схема габаритных и установочных размеров ТЭ-50:

Компания «Астикс» - предлагает своим клиентам купить толкатель ТЭ-50 в Минске по самой доступной для рынка РБ цене, работаем со всеми регионами Беларуси. На все вопросы, связанные с приобретением, получением консультации о технических и эксплутационных характеристиках гидротолкателей ТЭ, вам ответят наши менеджеры.

astics.by

ЗАО "Техно Стар" / Толкатели электрогидравлическиe ТЭ-50МУ2 и ТЭ-80МУ2

       ПРИМЕЧАНИЕ:
       1. За нормальные климатические условия принимаются следующие: температура окружающего воздуха 25±10°С, относительная влажность воздуха 65±10%, атмосферное давление 750±30 мм рт. столба.
       2. По особому заказу, могут изготавливаться толкатели на напряжение 220, 220/380 и 500 В.
       3. При отрицательных температурах время подъема штока при третьем включении может возрасти в 3 раза.

1.3. СОСТАВ, УСТРОЙСТВО И РАБОТА ТОЛКАТЕЛЕЙ

       1.3.1. Толкатели (рис. 1) состоят из следующих основных узлов и деталей: электродвигателя (1), центробежного колеса насоса (4), корпуса насоса (3), поршня со штоком (5), корпуса толкателя с цилиндром (6).
       Уплотнение камеры толкателя со стороны электродвигателя осуществляется уплотнительным кольцом (2), уплотнение штока осуществляется манжетой (7) и сальниковым кольцом (8).
       Заливка рабочей жидкости в камеру толкателя производится через отверстие в корпусе толкателя, закрываемое пробкой (9) с уплотнительным кольцом (10). Слив рабочей жидкости из камеры толкателя производится через то же отверстие.
       1.3.2. Электродвигатель толкателей специального исполнения, типа АДГМ, фланцевый с естественным охлаждением (рис. 1). Камера электродвигателя отделена от камеры толкателя.
       Статорная обмотка электродвигателя пропитана маслостойким лаком.
       На вал двигателя напрессован сердечник ротора с короткозамкнутой обмоткой из алюминия.
       Выводное устройство двигателя состоит из пластмассовой панели с зажимами (15), коробки выводов (14) и крышки (16). Панель относительно станины уплотняется резиновым кольцом (13).
       Щит электродвигателя относительно станины уплотняется кольцом (12), вал – манжетой (11).
       1.3.3. Рабочее колесо толкателя центробежного типа, с односторонним всасыванием и прямолинейными радиальными лопатками, обеспечивающими нормальную работу толкателей независимо от направления вращения вала.
       При работе двигателя центробежное колесо создает избыточное давление рабочей жидкости, которая нагнетается под поршень и поднимает его со штоком в верхнее положение.
       Поршень остается в верхнем положении до тех пор, пока работает двигатель.
       При выключении двигателя рабочее колесо останавливается, и поршень со штоком под действием внешней нагрузки и собственного веса опускается вниз, перепуская рабочую жидкость из полости, под поршнем в полость над поршнем; обслуживаемый механизм приводиться в исходное положение.
       1.3.4. Толкатели могут использоваться и при усилиях на штоке, отличающихся от средних. Тяговая характеристика толкателей приведена на рис. 2.


1.4. РАЗМЕЩЕНИЕ И МОНТАЖ        1.4.1. Толкатели устанавливаются в вериткальном положении штоком вверх с допустимым отклонением от вертикали до 15°.
       1.4.2. Установочный размер на механизме должен быть отрегулирован в соответствии с размером толкателя на рис. 1.
       1.4.3. Толкатель должен быть защищен кожухом, предохраняющим от прямого воздействия солнечных лучей и атмосферных осадков.
       1.4.4. После окончания монтажных работ на все стальные поверхности, не защищенные от коррозии, наноситься слой консервационной смазки.

1.5. МАРКИРОВКА

       На станине электродвигателя и толкателя закрепляются таблички, на которых указаны наименование, тип, основные параметры толкателей и двигателей, заводской номер и год выпуска.

1.6. ТАРА И УПАКОВКА

       1.6.1. Толкатели поставляются упакованные в деревянные ящики, предохраняющие их от повреждения и загрязнения в период транспортирования и хранения.
       1.6.2. Перед упаковкой все стальные поверхности, не имеющие постоянного защитного покрытия, подвергнутя консервации углеводородной пластичной смазкой пушечной ГОСТ 19537-83.
       1.6.3. Толкатель закреплен в ящике распорками, исключающими возможность его смещения при транспортировании.
       1.6.4. Упаковка и консервация толкателей обеспечивают их сохранность до переконсервации на срок до 1 года.

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

       Инструкция по эксплуатации толкателей состоит из разделов: общих указаний, указаний мер безопасности, порядка подготовки к работе толкателя, возможных неисправностей и методов их устранения, указаний по ремонту электродвигателя, указаний по техническому обслуживанию, правил хранения и транспортирования.

2.1. ОБЩИЕ УКАЗАНИЯ

       2.1.1. Перед установкой толкателя на механизм очистите толкатель от консервационной смазки.
       Осмотрите толкатель и убедитесь в его пригодности к установке:
       а) проверьте легкость перемещения штока, для чего несколько раз переместите шток с поршнем рукой.
       б) убедитесь в отсутствии подтекания рабочей жидкости через уплотнения толкателя.
       в) проверьте уровень рабочей жидкости в толкателе - она должна доходить до торца наливного отверстия или может быть ниже торца не более чем на 8 мм.
       В случае если уровень рабочей жидкости ниже - долейте жидкость до нормы.
       г) замерьте сопротивление изоляции обмотки двигателя относительно корпуса и между фазами (при сопряжении фаз на треугольник). Сопротивление изоляции в холодном состоянии должно быть не ниже 20 МОм.
       д) с помощью мегомметра на 500 В проверьте, нет ли случайного обрыва фазы толкателя.

2.2. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

       2.2.1. Двигатель толкателя подключается только при обесточенной сети.
       2.2.2. После подключения толкателя обязательно закройте кабельный ввод крышкой.
       2.2.3. Для заземления толкателя используйте медную жилу кабеля с сечением не менее 1,5 мм², имеющую наконечник. Сопротивление заземляющего устройства не должно превышать 4 Ом. Место контакта провода тщательно зачистите, а после соединениня окрасьте для предохранения от коррозии.
       2.2.4. Перед проведением работ по техническому обслуживанию толкателей обязательно обесточьте электрическую сеть.

2.3. ПОДГОТОВКА К РАБОТЕ И РАБОТА ТОЛКАТЕЛЯ

       2.3.1. Перед началом работы несколькими включениями проверьте четкость работы механизма с установленными на нем толкателем.
       2.3.2. После длительного хранения и перерыва в работе обязательно проконтролируйте сопротивление изоляции обмоток двигателя относительно корпуса.
       Проверьте, нет ли подтекания рабочей жидкости через уплотнения.
       В случае падения сопротивления изоляции значительно ниже 20 МОм в холодном состоянии - разберите двигатель и просушите обмотку статора.
       При подтекании рабочей жидкости через уплотнения - подтяните крепежные болты или замените уплотнение.
       2.3.3. Через 1-2 месяца после начала эксплуатации толкателя полностью замените рабочую жидкость. При замене рабочей жидкости масло заливайте через металлическую сетку во избежание попадания посторонних примесей в камеру толкателя.
       2.3.4. Перед первым пуском толкателей, заполненных трансформаторным маслом при температурах минус 10°С и ниже и заполненных полиэтилсилоксановой жидкостью ПЭС-3Д при температуре минус 40°С и ниже, необходимо подогреть толкатель путем нескольких кратковременных включений. Продолжительность включения 10-20 секунд с интервалами 1-2 минуты.

www.tstar.ru

Толкатели электрогидравлические

Толкатели электрогидравлические общепромышленного исполнения ТЭ-30, ТЭ-30/50, ТЭ-50М, ТЭ-80М, ТЭ-150, ТЭ-200, ТЭ-200/100, ТЭ-250/160

предназначены для применения в качестве привода колодочных пружинных тормозов, а также других механизмов, служащих для механизации различных производственных процессов (козловых, мостовых кранов, железнодорожных путеукладчиков и кранов на ж/д ходу, ленточных конвейеров, лебедок и других механизмов).

Основные узлы и детали толкателя

1. Электродвигатель, 2. Кольцо уплотнительное, 3. Корпус насоса, 4. Колесо насоса, 5. Поршень со штоком,

6. Корпус толкателя, 7. Манжета, 8. Кольцо сальниковое, 9. Пробка, 10. Кольцо уплотнительное, 11. Манжета, 12. Кольцо

уплотнительное, 13. Кольцо уплотнительное, 14. Коробка выводов, 15. Колодка клеммная, 16. Крышка, 17. Подшипник.

Габаритные, установочные, присоединительные размеры и масса толкателей.

Тип
толкателя

Время подъема сек.

Время опускания сек.

Потребляемая
мощность Вт.

Размеры, мм.

Ход штока мм.

Масса кг.

D

d

Н

h2

h

h2

L

L1

ТЭ-30

0,26

0,26

160

170

12Н12

340

365

26,5

14

40

213

32

12

ТЭ-30/50

0,45

0,35

160

170

12Н12

358

383

26,5

14

40

213

50

12,5

ТЭ-50М

0,6

0,5

190

197,5

16

435

465

33,5

19

60

230

65

20

ТЭ-80М

0,65

0,44

240

21

ТЭ-150

1,3

0,45

400

215

460

495

50

30

90

240

65

35

ТЭ-200

0,75

0,45

550

265

20

553

595

50

30

90

295

65

38

ТЭ-200/100

1,2

0,65

550

265

20

588

640

50

30

90

295

100

39

ТЭ-250/160

1,5

0,75

650

265

20

660

703

50

30

90

295

160

48



Вы можеьте заказать гидротолкатель марки ТЭ, ТГМ связавшись с нами любым удобным для Вас способом



  • Гидротолкатель ТЭ-30Развернуть

    Толкатели ТЭ-30 устанавливаются на тормоза колодочные ТКГ-100, ТКГ-160, ТКГ-200.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.

    Технические характеристики:
    Наименование параметраТЭ-30, ТЭ-30/50
    Среднее усилие подъема, Н

    300

    Развиваемое усилие подъема, Н

    370

    Ход штока, мм

    32 или 50

    Время подъема штока, с не более

    0,26 или 0,45

    Время обратного хода штока, с не более

    0,26 или 0,35

    Двигатель: номинальная мощность, кВт

    0,25

    номинальное напряжение, В

    380

    Потребляемая мощность, Вт

    160

    Масса, кг

    12, или 12,5

















    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Гидротолкатель ТЭ-50МРазвернуть

    Толкатели ТЭ-50М устанавливаются на тормоза колодочные ТКГ-300.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.

    Технические характеристики:

    Наименование параметра

    ТЭ-50М

    Среднее усилие подъема, Н500
    Развиваемое усилие подъема, Н620
    Ход штока, мм65
    Время подъема штока, с не более0,6
    Время обратного хода штока, с не более0,5
    Двигатель: номинальная мощность, кВт0,25
    номинальное напряжение, В380
    Потребляемая мощность, Вт190
    Масса, кг20

    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Толкатель ТЭ-80МРазвернуть

    Толкатели ТЭ-80М устанавливаются на тормоза колодочные ТКГ-400, ТКГ-500.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.

    Технические характеристики:
    Наименование параметраТЭ-80М
    Среднее усилие подъема, Н800
    Развиваемое усилие подъема, Н1000
    Ход штока, мм65 или 80
    Время подъема штока, с не более0,65 или 0,75
    Время обратного хода штока, с не более0,44 или 0,55
    Двигатель: номинальная мощность, кВт0,25
    номинальное напряжение, В380
    Потребляемая мощность, Вт240
    Масса, кг21



















    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Гидротолкатели ТЭ-150 и ТЭ-200Развернуть

    Толкатели ТЭ-150 и ТЭ-200 устанавливаются на тормоза колодочные ТКГ-600.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.

    Технические характеристики:
    Наименование параметраТЭ-150
    Среднее усилие подъема, Н1500
    Развиваемое усилие подъема, Н1725
    Ход штока, мм65
    Время подъема штока, с не более1.3
    Время обратного хода штока, с не более0,45
    Двигатель: номинальная мощность, кВт0,45
    номинальное напряжение, В380
    Потребляемая мощность, Вт400
    Масса, кг35

















    Наименование параметра

    ТЭ-200 ТЭ-200/100

    Среднее усилие подъема, Н2000
    Развиваемое усилие подъема, Н2400
    Ход штока, мм65 или 100
    Время подъема штока, с не более0,75 или 1,2
    Время обратного хода штока, с не более0,45 или 0,65
    Двигатель: номинальная мощность, кВт0,75
    номинальное напряжение, В380
    Потребляемая мощность, Вт500
    Масса, кг38 или 39

    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Гидротолкатели ТЭ-200/100Развернуть

    Толкатели ТЭ-200/100 устанавливаются на тормоза колодочные ТКГ-700.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.



    Технические характеристики:
    Наименование параметра

     ТЭ-200/100

    Среднее усилие подъема, Н2000
    Развиваемое усилие подъема, Н2400
    Ход штока, мм65 или 100
    Время подъема штока, с не более0,75 или 1,2
    Время обратного хода штока, с не более0,45 или 0,65
    Двигатель: номинальная мощность, кВт0,75
    номинальное напряжение, В380
    Потребляемая мощность, Вт500
    Масса, кг38 или 39



    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Гидротолкатели ТЭ-250/160Развернуть

    Толкатели ТЭ-250/160 устанавливаются на тормоза колодочные ТКГ-800.

    Толкатели могут эксплуатироваться в следующих климатических исполнениях: У2, Т2 или ХЛ2 по ГОСТ 15150-69.

    Степень защиты толкателя IP 54 по ГОСТ 14254-96.

    Толкатели не должны применяться для работы во взрывоопасной среде, а также в среде, содержащей едкие пары и газы, разрушающие металлы, изоляцию и резину.

    Типовое исполнение толкателей рассчитано на напряжение 380 В. По заявке потребителя возможно изготовление толкателей на различное напряжение: 220, 220/380 или 500 В.

    Технические характеристики:
    Наименование параметраТЭ-250/160
    Среднее усилие подъема, Н2500
    Развиваемое усилие подъема, Н3000
    Ход штока, мм65 или 100 или 160
    Время подъема штока, с не более0,75 или 1,2 или 1,5
    Время обратного хода штока, с не более0,45 или 0,6 или 0,75
    Двигатель: номинальная мощность, кВт0,75
    номинальное напряжение, В380
    Потребляемая мощность, Вт650
    Масса, кг38 или 39 или 48

    Толкатели исполнения У2 поставляются заполненными трансформаторным маслом ГОСТ 982-80 с диапазоном рабочей температуры от плюс 40°С до минус 15°С. При температуре от плюс 40°С до минус 40°С рекомендуется использовать трансформаторное масло марки ВГ ТУ 38.401-58-177-96 или масло ВМГЗ ТУ 38.101479-85, или жидкость «СОФЭКСИЛ-ТСЖм» ТУ2229-026-42942526-2001.

    Толкатели исполнения Т2 заполняются трансформаторным маслом ГОСТ982-80. Толкатели исполнения ХЛ2 заполняются жидкостью «СОФЭКСИЛ-ТСЖм» ТУ 2229-026-42942526-2001 для работы в диапазоне рабочей температуры от плюс 40°С до минус 60°С, а также рекомендуется применение масла АМГ-10 ГОСТ 6794-75 при температуре от плюс 15°С до минус 60°С.



  • Гидротолкатели ТЭ-30РВ и ТЭ-30ВРазвернуть

    Электрогидравлические толкатели типа ТЭ-РВ с маркировкой взрывозащиты РВ Exd I предназначены для работы в угольных шахтах, рудниках и в наземных строениях опасных по газу (метан) и угольной пыли.
    Степень защиты толкателей от внешних воздействий IP 54 по ГОСТ 14254-96.

    Толкатели ТЭ-30РВ и ТЭ-30В устанавливаются на тормоза с диаметром тормозного шкива 100, 160 и 200 мм.

    Диапазон рабочей температуры от +35° до -20°

    Номинальное напряжение 127, 380, 400, 660 или 1140 В.

    Электрогидравлические толкатели типа ТЭ-В с маркировкой взрывозащиты 1Exd II CT4Х предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых возможно образование пара и газовоздушных взрывоопасных смесей категории IIA, IIB и IIC кроме ацетилена) групп Т1, Т2, Т3, и Т4.

    Степень защиты толкателей от внешних воздействий IP 55 по ГОСТ 14254-96.

    Диапазон рабочей температуры от +40° до -40°С.

    Номинальное напряжение 380 или 400 В.

    Электрогидравлические толкатели взрывозащищенного исполнения поставляются заполненными полидиметилсилоксановой жидкостью «СОФЭКСИЛ-ТСЖМ»

    Технические характеристики:
    Наименование параметраТЭ-30РВ, ТЭ-30В
    Среднее усилие подъема, Н

    300

    Ход штока, мм

    32 или 50

    Время подъема штока, с не более

    0,26 или 0,45

    Время обратного хода штока, с не более

    0,26 или 0,35

    Развиваемое усилие подъема, Н

    370

    Двигатель:
    номинальная мощность, кВт

    0,25

    номинальное напряжение, В

    127; 380; 660; 1140

    Потребляемая мощность, Вт

    160

    Частота тока, Гц

    50

    Масса, кг

    25 или 28



  • Гидротолкатели ТЭ-50МРВ и ТЭ-50ВРазвернуть

    Электрогидравлические толкатели типа ТЭ-РВ с маркировкой взрывозащиты РВ Exd I предназначены для работы в угольных шахтах, рудниках и в наземных строениях опасных по газу (метан) и угольной пыли.
    Степень защиты толкателей от внешних воздействий IP 54 по ГОСТ 14254-96.

    Толкатели ТЭ-50МРВ и ТЭ-50В устанавливаются на тормоза с диаметром тормозного шкива 300 мм.

    Диапазон рабочей температуры от +35° до -20°

    Номинальное напряжение 127, 380, 400, 660 или 1140 В.

    Электрогидравлические толкатели типа ТЭ-В с маркировкой взрывозащиты 1Exd II CT4Х предназначены для работы во взрывоопасных зонах помещений и наружных установок, в которых возможно образование пара и газовоздушных взрывоопасных смесей категории IIA, IIB и IIC кроме ацетилена) групп Т1, Т2, Т3, и Т4.

    Степень защиты толкателей от внешних воздействий IP 55 по ГОСТ 14254-96.

    Диапазон рабочей температуры от +40° до -40°С.

    Номинальное напряжение 380 или 400 В.

    Электрогидравлические толкатели взрывозащищенного исполнения поставляются заполненными полидиметилсилоксановой жидкостью «СОФЭКСИЛ-ТСЖМ»

    Технические характеристики:



    Наименование параметра

    ТЭ-50МРВ, ТЭ-50В

    Среднее усилие подъема, Н

    500

    Ход штока, мм

    65

    Время подъема штока, с не более

    0,7

    Время обратного хода штока, с не более

    0,5

    Развиваемое усилие подъема, Н

    620

    Двигатель :
    номинальная мощность, кВт

    0,25

    номинальное напряжение, В

    127; 380; 660; 1140

    Потребляемая мощность, Вт

    200

    Частота тока, Гц

    50

    Масса, кг

    35

  • Гидротолкатели ТЭ-80МРВ и ТЭ-80ВРазвернуть

    Электрогидравлические толкатели типа ТЭ-РВ с маркировкой взрывозащиты РВ Exd I предназначены для работы в угольных шахтах, рудниках и в наземных строениях опасных по газу (метан) и угольной пыли.
    Степень защиты толкателей от внешних воздействий IP 54 по ГОСТ 14254-96.

    Толкатели ТЭ-80МРВ и ТЭ-80В устанавливаются на тормоза с диаметром тормозного шкива 400 и 500 мм.

    Технические характеристики:
    Наименование параметра

    ТЭ-80МРВ, ТЭ-80В

    Среднее усилие подъема, Н

    800

    Ход штока, мм

    65

    Время подъема штока, с не более

    0,75

    Время обратного хода штока, с не более

    0,45

    Развиваемое усилие подъема, Н

    1000

    Двигатель :
    номинальная мощность, кВт

    0,25

    номинальное напряжение, В

    127; 380; 660; 1140

    Потребляемая мощность, Вт

    240

    Частота тока, Гц

    50

    Масса, кг

    35

  • Гидротолкатели ТЭ-150РВ и ТЭ-150ВРазвернуть

    Электрогидравлические толкатели типа ТЭ-РВ с маркировкой взрывозащиты РВ Exd I предназначены для работы в угольных шахтах, рудниках и в наземных строениях опасных по газу (метан) и угольной пыли.
    Степень защиты толкателей от внешних воздействий IP 54 по ГОСТ 14254-96.

    Толкатели ТЭ-150РВ и ТЭ-150В устанавливаются на тормоза с диаметром тормозного шкива 600 мм.



    Технические характеристики:
    Наименование параметра

    ТЭ-150РВ, ТЭ-150В

    Среднее усилие подъема, Н

    1500

    Ход штока, мм

    65 или 160

    Время подъема штока, с не более

    1,3 или 5

    Время обратного хода штока, с не более

    0,5 или 0,8 ...10*

    Развиваемое усилие подъема, Н

    1725

    Двигатель :
    номинальная мощность, кВт

    0,45

    номинальное напряжение, В

    127; 380; 660; 1140

    Потребляемая мощность, Вт

    400

    Частота тока, Гц

    50

    Масса, кг

    55 или 60

  • Гидротолкатели марки ТГМРазвернуть

    Гидротолкатели марки ТГМ и ТЭГ Данные толкатели считаются устаревшими моделями. Габаритные и крепежные размеры толкателей марки ТЭ полностью соответствуют толкателям марки ТГМ



    Современные аналоги устаревших моделей гидротолкателей

    Марка

    Что заменяет (аналоги, старые обозначения)

    Гидротолкатель ТЭ-30

    ТГМ-30, ТЭГ-30, ТГМ-25, ТЭ-25

    Гидротолкатель ТЭ-50

    ТГМ-50, ТЭГ-50

    Гидротолкатель ТЭ-80

    ТГМ-80, ТЭГ-80



   Заказать  гидротолкатель

neva-diesel.com

ПМК - Комплексное обслуживанию и оснащению объектов теплоснабжения и теплопотребления!

Гидротолкатель ТЭ-50 (Электрогидравлический толкатель ТЭ-50) применяется как привод для колодочного тормоза грузоподъемного оборудования, а также других механизмов автоматики, служащих для механизации различных производственных процессов.

Отличительной чертой гидравлического толкателя серии ТЭ является ускоренное время подъема штока, максимально продленный срок службы, меньший вес толкателей по сравнению с конкурентами. Благодаря высоким технологиям, применяемым в производстве, и особому методу литья толкатель обладает высокой надежностью.

Электрогидравлический толкатель не рекомендуется применять во взрывоопасной среде, а также в среде, которая влияет на стойкость резины, металлов и изоляцию.

Производимые нами толкатели могут сочетаться с различными типами тормозов.


Устройство толкателя

Гидротолкатель ТЭ-50 (Электрогидравлический толкатель ТЭ-50) преобразует электрическую энергию в механическую и состоит из асинхронного двигателя, подшипникового щита, рабочего колеса, корпуса насоса, поршня со штоком, корпуса с цилиндром. Толкатель заполнен трансформаторным маслом и не требует сложного технического обслуживания. Заливка и слив рабочей жидкости в камеру толкателя производится через отверстие в корпусе, закрываемое пробкой с уплотнительным кольцом.

Тип гидротолкателя

Более старые аналоги

Гидротолкатель ТЭ-50

ТЭГ-50, ТГМ-50

Гидротолкатель ТЭ-30

ТЭ-25, ТЭГ-30, ТГМ-25,ТГМ-30

Гидротолкатель ТЭ-80

ТЭГ-80, ТГМ-80

Технические характеристики электрогидравлического толкателя  ТЭ-50.

Параметр ТЭГ-50 ТЭ-50МВ ТЭ-50 ТЭ-50-2М ТЭ-50М
Усилие подъема (среднее), Н 500
Развиваемое усилие подъема не менее, Н 630 620
Ход штока, мм 65 60 65
Время подъема штока, с не более 0,6 0,3 0,5 0,4 0,6
Время обратного хода штока, с не более 0,6 0,2 0,4 0,5
Номинальное напряжение, В 380 220, 380,
220/380
380
Потребляемая мощность не более, Вт 250 190 180 190
Масса, кг 19 20 12,5 20

pmkpk.ru

Толкатели электрогидравлические ТЭ-50 с классом изоляции F

Общие технические характеристики электрогидравлического толкателя ТЭ-50

Толкатели используются в подъемно-транспортном оборудовании, и входят в состав барабанных и дисковых тормозов, а также для привода механизмов автоматики. Толкатели электрогидравлические ТЭ-50 устанавливаются на тормоза ТКГ-400 и ТКГ-500. Толкатели ТЭ-50 работают в повторно-кратковременном режиме S3 (ПВ = 60%), с частотой включений до 2000 в час, а также в режиме S1 (ПВ = 100%) при температуре окружающей среды не выше 35С.

Поставляются толкатели маслонаполненными. Для их заполнения (например после ремонта) используется трансформаторное масло с вязкостью не менее 20 мм2/сек при +20С (1000 мм2/сек при -30С) для эксплуатации при температуре окружающей среды до -25С, при температуре окружающей среды до -40С использовать силиконовые жидкости с вязкостью 50 мм2/сек при +20С (500 мм2/сек при -50С). Климатические факторы условий эксплуатации внешней среды должны соответствовать исполнению У2 или ХЛ2 по ГОСТ 15150-69. В окружающей среде должны отсутствовать взрывоопасные концентрации пыли, паров или газов, а также паров или газов, разрушающих металл, изоляцию и резину. Допустимые колебания напряжения от 0,85 до 1,1 Uном.

Электрогидравлический толкатель является компактным блоком, в котором объединены все основные элементы гидравлической системы. Толкатель состоит из гидронасоса с приводным электродвигателем, гидропроводной системы с полостью компенсатора, цилиндра с поршнем и штоком который служит для преобразования электроэнергии гидравлическим способом в прямолинейное механическое движение.

Заливка и слив рабочей жидкости толкателя осуществляется через отверстие находящееся в корпусе камеры гидропроводной системы, которое закрывается пробкой с уплотнительным кольцом. Уплотнение штока производится тремя сальниковыми кольцами. Камера электродвигателя отделяется от камеры толкателя сальником вала ротора. В корпусе трехфазного асинхронного электродвигателя с естественным охлаждением размещен алюминиевый короткозамкнутый ротор привода. Обмотка статора пропитана маслостойким лаком. В клеммной коробке осуществляется подсоединение к электрической сети. Клемная коробка отделена от полости электродвигателя прокладкой под панелью с зажимами и от окружающей среды прокладками под корпусом и крышкой коробки, а также уплотнительным кольцом кабельного ввода.

Крыльчатка центробежного насоса с односторонним всасыванием и прямолинейными радиальными лопатками, обеспечивает нормальную работу толкателя вне зависимости от направления движения вала.
При работающем двигателе крыльчатка создает избыточное давление рабочей жидкости и нагнетает её под поршень, который переходит со штоком в верхнее положение и остается в верхнем положении до тех пор, пока работает двигатель.
При отключении двигателя крыльчатка останавливается, а поршень со штоком под действием собственного веса и (или) внешней нагрузки переходит в исходное положение, перемещая рабочую жидкость из полости под поршнем в надпоршневое пространство.

Основные технические характеристики электрогидравлического толкателя ТЭ-50

Усилие подъема - 500 Н
Ход штока - 65 мм
Время подъема штока в нагретом состоянии при 25С - 0,4 c
Время обратного хода штока в нагретом состоянии при 25С 0,4 с
Объем рабочей жидкости - 3,7 л
Количество включений - 1200 в час
Масса толкателя с рабочей жидкостью - 17кг
Электродвигатель:
Потребляемая мощность - 0,25 kВт Ток фазы двигателя при 25±10С - не более 0,86 А Напряжение сети питания - 380 В Частота сети питания - 50 Гц Число оборотов двигателя - 2800 об/мин Класс изоляции - F Режимы работы - S1, S3

Монтаж и размещение

Толкатели устанавливаются штоком вверх вертикально, допустимое отклонение 15 градусов (при условии направления нагрузки вдоль оси штока). Монтаж толкателя производится соосной установкой двух пальцев, при этом должна обеспечиваться степень свободы толкателя в плоскости, перпендикулярной пальцам, чтобы исключить воздействия на шток поперечных усилий, которые приводят к деформации штока, а так же преждевременному износу направляющих поверхностей и сальниковых уплотнений.

При наличии больших загрязнений, для дополнительной защиты штока устанавливается резиновый сильфонный колпак, а при наружной установке толкатель рекомендуется защищать от атмосферных осадков специальным кожухом.

Тип толкателя

d

L

H

h2

h

h2

S

B

мм

ТЭ – 50

16+0,27

60 ± 1

435 ± 2

465

15

19

65 +2/-2

235

Инструкция по эксплуатации электрогидротолкателя ТЭ-50

Перед установкой толкателя нужно осмотреть толкатель и убедится в его исправности:
1. проверьте легкость перемещения штока, переместив рукой шток с поршнем несколько раз.
2. убедитесь в отсутствии протекания рабочей жидкости через уплотнения толкателя.
3. проверьте уровень рабочей жидкости в толкателе, при необходимости долейте жидкость до нормы (уровень жидкости не ниже среза заливного отверстия на 10 мм).
4. необходимо замерить сопротивление изоляции обмоток двигателя относительно корпуса (в холодном состоянии должно быть не ниже 20 МОм).
5. проверить, нет ли случайного обрыва фазы электродвигателя (с помощью мегомметра на 500В ).
6. замените рабочую жидкость в толкателе, если не менялась.(Замена производится не реже одного раза в год, а так же при падении сопротивления изоляции обмотки двигателя относительно корпуса ниже 20Мом). Камера толкателя ТЭ-50 содержит 3,7 л рабочей жидкости.

Указания мер безопасности при эксплуатации электрогидротолкателя ТЭ-50

Подключение двигателя производится только при обесточенной сети при помощи гибкого подводящего кабеля с целью обеспечения возможности поворачивания толкателя. Работа толкателя не зависит от направления вращения двигателя, по этому присоединение токоведущих жил происходит в произвольной последовательности.
После завершения подключения толкателя обязательно закройте крышкой кабельную коробку.
При заземления толкателя используйте медную жилу кабеля с сечением не менее 1,5мм2, имеющую наконечник. Сопротивление заземляющего устройства не более 4 Ом. Место контакта провода тщательно зачистить и после соединения окрасить.
Перед проведением работ по техническому обслуживанию обязательно обесточьте электрическую сеть.

Подготовка к работе и работа толкателя

Перед началом работы проверьте четкость работы механизма с установленным на нем толкателем несколькими включениями. При первом запуске толкателей, заполненных трансформаторным маслом, при температуре ниже -10С, нужно подогреть толкатель путем нескольких кратковременных включений. Также поступить с толкателем, заполненным силиконовой жидкостью, при температуре ниже -40С. Продолжительность включений 10 ~ 20сек. с интервалом 1 ~ 2 минуты.

Возможные неисправности и методы их устранения

Наименования
неисправностей,
внешние
проявления,
дополнительные
признаки.

Вероятная причина

Метод устранения

1. При включении толкателя не работает двигатель.

Вышел из строя двигатель.
Отсутствие напряжения в подводящей цепи.

Исправить или заменить двигатель.
Устранить
неисправность
цепи.

2. Двигатель перегревается.

Чрезмерно низкое или высокое напряжение сети.
Межвитковое замыкание статора.

Обеспечить нормальное напряжение.
Заменить статор.

3. Толкатель при включении не поднимает шток.

Уровень масла значительно ниже нормы.
Вышел из строя двигатель.

Долить масло до уровня 10мм ниже среза наливного отверстия. Исправить или заменить двигатель.

4.Течь масла через клеммную колодку

Нарушен сальник вала ротора.
Повреждена или ослаблена панель зажимов или её уплотнение.

Заменить сальник.
Заменить или подтянуть панель или заменить уплотнение.

5. Течь масла по штоку

Неисправность уплотнителей
Уровень масла выше нормы

Заменить уплотнители
Слить масло до уровня 10мм ниже среза наливного отверстия.

6. Течь масла по заливной пробке.

Недовернутая пробка или неисправно уплотнение.

Довернуть пробку или заменить

Техническое обслуживание

Работы по техническому обслуживанию проводятся не реже двух раз в год. При этом осуществляется визуальный осмотр очищенного от грязи, пыли и влаги толкателя на предмет отсутствия коррозии металлических поверхностей, следов подтекания масла. Также необходимо проверяется сопротивление изоляции (не ниже 20МОм при холодном двигателе). При снижении сопротивления изоляции ниже 20МОм, устранить неисправность выполнив просушку обмоток статора.

Работы по консервации-расконсервации производятся в помещении с температурой не ниже 15С и относительной влажностью не выше 70%, при этом температура толкателя должна быть равной или выше температуры помещения для избежания конденсации влаги на поверхностях толкателя. Рекомендуемая частота замены рабочей жидкости – один раз в год.

Правила хранения и транспортировка

Толкатели должны храниться в закрытых не отапливаемых помещениях с естественной вентиляцией при температуре от -50С и относительной влажности до 98%. Толкатели должны транспортироваться в соответствии с предупредительными надписями на упаковке. При погрузке и выгрузке толкателей необходимо избегать бросков и резких ударов которые могут привести к повреждению толкателей.

erkogor.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
