Температура плавления меди и латуни – Температура плавления меди и ее сплавов

alexxlab | 05.09.2018 | 0 | Вопросы и ответы

Содержание

Теплопроводность сплавов меди. Температура плавления латуни и бронзы

Теплопроводность латуни и бронзы

В таблице приведены значения теплопроводности латуни, бронзы, а также медно-никелевых сплавов (константана, копели, манганина и др.) в зависимости от температуры — в интервале от 4 до 1273 К.

Теплопроводность латуни, бронзы и других сплавов на основе меди при нагревании увеличивается. По данным таблицы, наибольшей теплопроводностью из рассмотренных сплавов при комнатной температуре обладает латунь Л96. Ее теплопроводность при температуре 300 К (27°С) равна 244 Вт/(м·град).

Также к медным сплавам с высокой теплопроводностью можно отнести: латунь ЛС59-1, томпак Л96 и Л90, томпак оловянистый ЛТО90-1, томпак прокатный РТ-90. Кроме того, теплопроводность латуни в основном выше теплопроводности бронзы. Следует отметить, что к бронзам с высокой теплопроводностью относятся: фосфористая, хромистая и бериллиевая бронзы, а также бронза БрА5.

Медным сплавом с наименьшей теплопроводностью является марганцовистая бронза — ее коэффициент теплопроводности при температуре 27°С равен 9,6 Вт/(м·град).

Теплопроводность медных сплавов всегда ниже теплопроводности чистой меди при прочих равных условиях. Кроме того, теплопроводность медно-никелевых сплавов имеет особенно низкое значение. Самым теплопроводным из них при комнатной температуре является мельхиор МНЖМц 30-0,8-1 с теплопроводностью 30 Вт/(м·град).

Таблица теплопроводности латуни, бронзы и медно-никелевых сплавов
СплавТемпература, КТеплопроводность, Вт/(м·град)
Медно-никелевые сплавы
Бериллиевая медь300111
Константан зарубежного производства4…10…20…40…80…3000,8…3,5…8,8…13…18…23
Константан МНМц40-1,5273…473…573…67321…26…31…37
Копель МНМц43-0,5473…127325…58
Манганин зарубежного производства4…10…40…80…150…3000,5…2…7…13…16…22
Манганин МНМц 3-12273…57322…36
Мельхиор МНЖМц 30-0,8-130030
Нейзильбер300…400…500…600…70023…31…39…45…49
Латунь
Автоматная латунь UNS C36000300115
Л62300…600…900110…160…200
Л68 латунь деформированная80…150…300…90071…84…110…120
Л80 полутомпак300…600…900110…120…140
Л90273…373…473…573…673…773…873114…126…142…157…175…188…203
Л96 томпак волоченый300…400…500…600…700…800244…245…246…250…255…260
ЛАН59-3-2 латунь алюминиево-никелевая300…600…90084…120…150
ЛМЦ58-2 латунь марганцовистая300…600…90070…100…120
ЛО62-1 оловянистая30099
ЛО70-1 оловянистая300…60092…140
ЛС59-1 латунь отожженая4…10…20…40…80…3003,4…10…19…34…54…120
ЛС59-1В латунь свинцовистая300…600…900110…140…180
ЛТО90-1 томпак оловянистый300…400…500…600…700…800…900124…141…157…174…194…209…222
Бронза
БрА5300…400…500…600…700…800…900105…114…124…133…141…148…153
БрА7300…400…500…600…700…800…90097…105…114…122…129…135…141
БрАЖМЦ10-3-1,5300…600…80059…77…84
БрАЖН10-4-4300…400…50075…87…97
БрАЖН11-6-6300…400…500…600…700…80064…71…77…82…87…94
БрБ2, отожженая при 573К4…10…20…40…802,3…5…11…21…37
БрКд293340
БрКМЦ3-1300…400…500…600…70042…50…55…54…54
БрМЦ-5300…400…500…600…70094…103…112…122…127
БрМЦС8-20300…400…500…600…700…800…90032…37…43…46…49…51…53
БрО10300…400…50048…52…56
БрОС10-10300…400…600…80045…51…61…67
БрОС5-25300…400…500…600…700…800…90058…64…71…77…80…83…85
БрОФ10-1300…400…500…600…700…800…90034…38…43…46…49…51…52
БрОЦ10-2300…400…500…600…700…800…90055…56…63…68…72…75…77
БрОЦ4-3300…400…500…600…700…800…90084…93…101…108…114…120…124
БрОЦ6-6-3300…400…500…600…700…800…90064…71…77…82…87…91…93
БрОЦ8-4300…400…500…600…700…800…90068…77…83…88…93…96…100
Бронза алюминиевая30056
Бронза бериллиевая состаренная20…80…150…30018…65…110…170
Бронза марганцовистая3009,6
Бронза свинцовистая производственная30026
Бронза фосфористая 10%30050
Бронза фосфористая отожженая20…80…150…3006…20…77…190
Бронза хромистая UNS C18200300171

Примечание: Температура в таблице дана в градусах Кельвина!

Температура плавления латуни

Температура плавления латуни рассмотренных марок изменяется в интервале от 865 до 1055 °С. Наиболее легкоплавкой является марганцовистая латунь ЛМц58-2 с температурой плавления 865°С. Также к легкоплавким латуням можно отнести: Л59, Л62, ЛАН59-3-2, ЛКС65-1,5-3 и другие.

Наибольшую температуру плавления имеет латунь Л96 (1055°С). Среди тугоплавких латуней по данным таблицы можно также выделить: латунь Л90, ЛА85-0,5, томпак оловянистый ЛТО90-1.

Температура плавления латуни
Латуньt, °СЛатуньt, °С
Л59885ЛМц55-3-1930
Л62898ЛМц58-2 латунь марганцовистая865
Л63900ЛМцА57-3-1920
Л66905ЛМцЖ52-4-1940
Л68 латунь деформированная909ЛМцОС58-2-2-2900
Л70915ЛМцС58-2-2900
Л75980ЛН56-3890
Л80 полутомпак965ЛН65-5
960
Л85990ЛО59-1885
Л901025ЛО60-1885
Л96 томпак волоченый1055ЛО62-1 оловянистая885
ЛА67-2,5995ЛО65-1-2920
ЛА77-2930ЛО70-1 оловянистая890
ЛА85-0,51020ЛО74-3885
ЛАЖ60-1-1904ЛО90-1995
ЛАЖМц66-6-3-2899ЛС59-1900
ЛАН59-3-2 латунь алюминиево-никелевая892ЛС59-1В латунь свинцовистая900
ЛАНКМц75-2-2,5-0,5-0,5940ЛС60-1900
ЛЖМц59-1-1885ЛС63-3885
ЛК80-3900ЛС64-2910
ЛКС65-1,5-3870ЛС74-3965
ЛКС80-3-3900ЛТО90-1 томпак оловянистый1015

Температура плавления бронзы

Температура плавления бронзы находится в диапазоне от 854 до 1135°С.

Наибольшей температурой плавления обладает бронза АЖН11-6-6 — она плавится при температуре 1408 К (1135°С). Температура плавления этой бронзы даже выше, чем температура плавления меди, которая составляет 1084,6°С.

К бронзам с невысокой температурой плавления можно отнести: БрОЦ8-4, БрБ2, БрМЦС8-20, БрСН60-2,5 и подобные.

Температура плавления бронзы
Бронзаt, °СБронзаt, °С
БрА51056БрОС8-12940
БрА71040БрОСН10-2-31000
БрА101040БрОФ10-1934
БрАЖ9-41040БрОФ4-0.251060
БрАЖМЦ10-3-1,51045БрОЦ10-21015
БрАЖН10-4-41084БрОЦ4-31045
БрАЖН11-6-61135БрОЦ6-6-3967
БрАЖС7-1,5-1,51020БрОЦ8-4854
БрАМЦ9-2
1060БрОЦС3,5-6-5980
БрБ2864БрОЦС4-4-17920
БрБ2,5930БрОЦС4-4-2,5887
БрКМЦ3-1970БрОЦС5-5-5955
БрКН1-31050БрОЦС8-4-31015
БрКС3-41020БрОЦС3-12-51000
БрКЦ4-41000БрОЦСН3-7-5-1990
БрМГ0,31076БрС30975
БрМЦ51007БрСН60-2,5885
БрМЦС8-20885БрСУН7-2950
БрО101020БрХ0,51073
БрОС10-10925БрЦр0,4965
БрОС10-5980Кадмиевая1040
БрОС12-7930Серебряная1082
БрОС5-25899Сплав ХОТ1075

Примечание: температуру плавления и кипения других металлов можно найти в этой таблице.

Источники:

  1. Физические величины. Справочник. Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
  2. Чиркин В.С. Теплофизические свойства материалов ядерной техники. М.: Атомиздат, 1967 — 474 с.

thermalinfo.ru

температура плавления и другие характеристики, нюансы обработки металла

Для того чтобы начать работу с тем или иным материалом, для начала следует ознакомиться со всеми его свойствами. Это нужно для того, чтобы знать какое механическое воздействие можно оказывать на материал, а также в каких условиях и какими инструментами можно осуществлять его обработку.

Латунь — металл, так что очень часто её обработка проводится именно посредством плавления. Температура плавления латуни очень важная характеристика, которая должна быть известна, если требуется обработка посредством термического воздействия.

Сплав латуни

Латунь — металл компонентный. Это означает, что чаще всего латунь идёт в сплавах с другими металлами. Для латуни главным легирующим элементом обычно считается цинк. Но при необходимости он может быть дополнен другими элементами:

марганец, железо, свинец или никель.

У латуни есть несколько сплавов, которые в разной мере популярны, но рассмотреть следует два самых востребованных и интересных в практическом плане: двойной и многокомпонентный, содержащий медь.

Для любого мастера, работающего с латунью, температура плавления этого сплава имеет определённый практический смысл. Осведомлённость в этой области сможет помочь в решении многих вероятных проблем.

Если знать температуру плавления латуни, то есть предел, при котором её можно расплавить, то появится возможность изготавливать различные конструктивные элементы, возможно и в домашних условиях.

Основные характеристики

На такой показатель, как температура плавления латуни в первую очередь влияет её состав. Температура в разных случаях может иметь различные показатели, которые колеблются в диапазоне от восьмисот восьмидесяти градусов по Цельсию до девятисот пятидесяти.

Конечно, возможно этот диапазон понизить. Если существует потребность в этом, то следует просто в состав сплава вводить больше цинка. Для обратного эффекта следует делать соответственно наоборот.

Обработка этого металла может осуществляться посредством сварки, но следует помнить, что в таком случае она может прокатываться.

Следует знать тот важный факт, что если не позаботиться о покрытии поверхности этого сплава дополнительной защитой, то впоследствии придётся столкнуться с почернением поверхности. Это связано с тем, что при контакте с воздухом она немного окисляется, вследствие чего и происходит лёгкое почернение.

Поверхность латуни достаточно легко поддаётся полировке. Для того чтобы выбрать способ плавления для этого металла следует, для начала, учесть его состав.

Следует помнить, что на латунный сплав весьма негативно влияют такие элементы, как свинец или висмут. Это связано с тем, что эти элементы значительно снижают свойства материала к деформации в условиях, когда он находится в состоянии нагрева.

Латунь является цветным металлом, но в то же время она обладает множеством особых характеристик, что свойственны только этому материалу. Металл обладает некоторыми преимуществами, которые напрямую влияют на популярность материала:

  1. Латунь имеет высокую устойчивость к процессам коррозии.
  2. Материал обладает довольно высокой степенью текучести, что является очень важным фактором при его плавлении.
  3. Можно отметить и высокие антифрикционные свойства этого металла, а также довольно низкую склонность к ликвации.

В принципе, можно отметить ещё много разных достоинств, которые приписываются латуни, но они не общие, а узконаправленные. Это означает, что в зависимости от марки, материал используется в различных промышленных сферах.

Латунь используется в таких важных областях, как автомобилестроение и машиностроение. Также из этого компонентного металла создают большое количество разнообразных изделий различного назначения.

Для того чтобы можно было осуществлять работу с таким материалом, нужно для начала знать все его физические свойства, что впоследствии окажет непосредственную помощь в обработке латуни в домашних условиях.

Технические особенности латуни

  • Температура плавления латуни — 880–950 градусов по Цельсию.
  • Удельная теплоёмкость этого металла — 0,377 кДж*кг — 1*К-1 при термическом воздействии в 20 градусов по Цельсию.
  • Плотность материала — 8300–8700 кг/метр кубический.
  • Удельное электрическое сопротивление (0,07–0,08)*6—10 Ом*м.

Что следует учитывать при работе с латунью

Домашний мастер в бытовой обстановке использует довольно много изделий, изготовленных именно на основе латуни.

Очень много инструментов изготавливаются именно с использованием латуни, её очень часто можно встретить в различных сплавах, основой которых может быть медь или бронза.

Если быть осведомлённым насчёт того, какая температура плавления приемлема для латуни и её сплавов, впоследствии возможно использовать эти знания при починке или изготовлении различных изделий, которые могут быть использованы в хозяйстве.

Процедура плавления такого универсального компонента не лишена различных тонкостей и нюансов, о которых следует знать и помнить, чтобы избежать различных трудностей при обработке, а также отрицательных последствий в результате ошибочных действий.

Следует помнить, что при всех существующих тонкостях при плавлении латуни, отдельные нюансы следует учитывать при плавлении сплавов из бронзы и меди.

Дело в том, что эти сплавы имеет несколько другие параметры плавления, которые отличаются от характеристик латуни, поэтому прежде, чем начать работу с такими латунными сплавами, нужно для начала подробно узнать все их свойства. Это позволит не допустить досадных ошибок при их обработке, а также провести работу максимально эффективно и плодотворно.

Для того чтобы произвести плавку металла в домашних условиях, следует обладать определёнными знаниями и навыками, а также и специальными инструментами, которые смогут помочь в работе и произвести необходимые действия, предполагающие плавку латуни.

К тому же опытные мастера рекомендуют перед процедурой плавки латуни в домашних условиях запастись терпением, так как процедуру эту быстрой никак назвать не получится.

Для работы необходимо запастись следующими элементами:

  • техническое серебро;
  • газовая горелка ручного типа;
  • специальная графитовая горелка;
  • медный сплав.

Нужно перед работой приобрести буру, причём в достаточном количестве. К тому же для того чтобы обеспечить максимальные безопасные условия для окружающего пространства во время плавления металла, следует использовать асбестовый лист.

Процесс плавки латуни является довольно трудоёмким и потребует определённых затрат как времени, так и приложенных сил.

Опять же следует учесть особенности плавления сплавов, содержащих бронзу и медь, так как они имеют немного другие характеристики и свойства, что означает при плавке придётся применять другую температуру термического воздействия.

К процессу плавки латуни следует переходить уже только в том случае, когда рабочее место подготовлено должным образом, а все рабочие инструменты находятся на своём месте и готовы к работе.

Порядок проведения работ

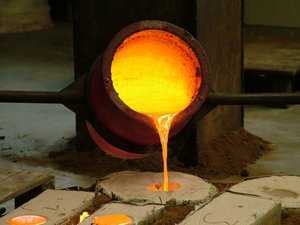

Для начала следует подготовить муфельную печь. В ней и будет осуществляться вся основная работа.

Перед тем как начать непосредственно саму плавку, следует проверить работу имеющихся горелок, которые будут использованы в процессе. Кроме того, под рукой следует иметь специальный сосуд, сделанный из огнеупорного материала. Таким материалом является тигель, так что можно будет применить именно его.

Приобретённый ранее асбестовый лист, следует уложить на поверхность основания. Очень важным фактором является поддержание хорошей вентиляции в помещении, в котором будет проводиться вся работа.

Перед началом плавки, латунь следует измельчить, то есть создать измельчённую массу. Следует помнить, что чем меньше будут получившиеся куски металла, тем легче она будет впоследствии плавиться.

Затем тигель с измельчённой латунной массой помещается в муфельную печь, после чего пользователь выставляет необходимое температурное значение, используя специальный регулятор температур. После включения печи, можно будет наблюдать за всем процессом плавления через специальное маленькое окошко, которое имеется у таких печей.

После того как металл полностью расплавится, пользователю требуется лишь аккуратно открыть дверцы муфельной печи и достать оттуда тигель с расплавленной латуни.

Конечно, делать это нужно, используя специальные щипцы, для того, чтобы обезопасить себя от возможных ожогов. У расплавленной латуни, кстати, есть интересное свойство, которое заключается в том, что на поверхности образуется тонкая плёночка, которую впоследствии надо будет убрать. Такую процедуру можно будет проделать, если использовать обычную стальную проволоку.

После снятия образовавшейся плёнки с поверхности расплавленной латуни, следует просто залить металл в требуемую форму, которую пользователь должен предварительно подготовить на своём рабочем месте.

Плавление с помощи горелки

Кстати, бывают случаи, когда пользователь, к сожалению, не может использовать специальное оборудование, предназначенное для плавления. В этом случае, не стоит отчаиваться, так как плавка латуни может быть осуществлена при помощи газовых горелок.

При этом горелка должна быть установлена в вертикальном положении и очень хорошо закреплена. Затем на подставку устанавливает сосуд с металлом и производится плавка.

Следует опять же помнить, что если латунь содержит в своей основе медь, то температура будет непременно увеличиваться, что означает, что металл будет плавиться дольше.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Температура плавления латуни в домашних условиях

Для домашнего мастера температура плавления латуни имеет практический смысл, так как этот важный показатель в некоторых случаях может помочь с решением целого ряда проблем.

Латунь в настоящее время используется в самых разных сферах, в том числе, и в промышленности.

Существует несколько видов сплавов на основе этого универсального металла, однако в практическом плане интерес представляют только два из них, а именно, двойной и многокомпонентный с содержанием меди.

Для этого компонентного металла главным легирующим элементом считается цинк, который может быть при необходимости дополнен такими элементами, как марганец, свинец, железо, а также цинк, никель или свинец.

Латунь играет большое значение для такого металлического сплава, как бронза, на который уже давно наблюдается большой спрос.

 Как и у любого другого элемента из группы металлов, у латуни есть своя температура плавления, говоря другими словами, тот предел, при котором ее можно расплавить.

Если знать этот важный параметр, то можно будет изготовить самые разнообразные конструктивные элементы, в том числе, и в домашних условиях.

Плавление латуни можно отнести к первичной обработке этого металла. В настоящее время известно несколько основных способов, при которых можно расплавить латунь в домашних условиях.

Основные характеристики

На плавку латуни, главным образом, влияет ее состав, а потому температура может иметь различные показатели, начиная от восьмисот восьмидесяти градусов по Цельсию и заканчивая девятьсот пятидесятью.

Чтобы понизить данный показатель, необходимо в состав латуни вводить больше цинка и наоборот.

Кроме этого, за счет своих универсальных свойств этот металл имеет свойство свариваться.

Обработку латуни можно производить при помощи сварки, и в этом случае она может прокатываться.

Если не покрыть поверхность данного компонента дополнительной защитой, то через определенное время она немного почернеет из-за контакта с атмосферным воздухом.

Основным цветом латуни является желтый, а ее поверхность достаточно легко поддается полировке. Выбирая способ плавления для этого элемента, следует, главным образом, учитывать его состав.

Видео:

Негативно влияют на латунный сплав такие элементы, как висмут или свинец, поскольку они значительно снижают свойства этого металла к деформации, когда он находится в разогретом состоянии.

Латунь относят к категории цветных металлов, при этом ее химические, а также физические свойства имеют некоторые характерные особенности. Данный элемент обладает целым рядом преимуществ.

Во-первых, этот металл имеет высокую стойкость к коррозионным процессам. Во-вторых, он обладает высокой степенью текучести, что особенно важно при плавлении.

Латуни свойственны высокие антифрикционные свойства, а также достаточно низкая склонность к ликвации.

Следует отметить и то, что данный металл обладает практичностью и имеет превосходные технологические, а также механические свойства.

Есть еще целый ряд достоинств этого универсального компонента, которые носят узконаправленный характер. В зависимости от своей марки, латунь используется в той или иной промышленной сфере.

Металл используется в машиностроении и автомобилестроении, из нее изготавливают целый ряд самых разных изделий различного назначения.

Для того чтобы с данным металлом успешно работать в домашних условиях, для начала необходимо хорошо изучить его свойства, а также знать характеристики сплавов на основе бронзы и меди.

Особенности обработки

Домашний мастер в быту использует множество самых разных деталей, которые сделаны на основе латуни.

Кроме этого, производится достаточно много самого разного инструмента, который содержит в себе этот компонент. Очень часто латунь встречается в сплаве на основе бронзы и меди.

Зная температуру плавления этого металла, а также способы, при которых его можно расплавить, можно самостоятельно производить починку и изготовление некоторых изделий, которые пригодятся в хозяйстве.

Плавление этого универсального компонента на основе бронзы и меди имеет определенные тонкости и нюансы, зная которые можно избежать самых разных сложностей в работе.

Конечно, для того чтобы самостоятельно заниматься плавкой этого металла на основе бронзы, необходимо иметь определенные познания в данной области, а также некоторый инструмент, который может потребоваться в работе.

Кроме этого, для того, чтобы самостоятельно произвести плавку латуни в домашних условиях, необходимо запастись терпением.

Для работы следует обязательно иметь под рукой техническое серебро, а также газовую горелку ручного типа.
Также потребуется медный сплав и специальная графитовая горелка.

Видео:

Следует приобрести в достаточно количестве буру. Кроме этого, для того чтобы максимально обезопасить окружающее пространство для плавления латуни, следует приобрести асбестовый лист.

Данный процесс является достаточно трудоемким и требует соблюдения определенной техники безопасности.

Если сплав латуни создан на основе меди или бронзы, то при плавлении необходимо учитывать определенные тонкости, а также знать некоторые нюансы, которые помогут данную работу провести правильно и максимально эффективно.

Прежде всего, следует учитывать, что сплав на основе бронзы и меди имеет несколько другие параметры плавления, а, соответственно, и у металла меняются некоторые характеристики, как физические, так химические.

После того как будут подготовлены весь необходимый инструмент и материалы, можно переходить к плавке латуни своими руками в домашних условиях.

Порядок работы

Прежде всего, необходимо правильно подготовить муфельную печь, в которой и будет осуществляться вся основная работа.

Также следует проверить в работе горелки. Кроме этого, необходимо иметь под рукой специальный сосуд из огнеупорного материала, например, тигель.

На поверхность основания следует уложить асбестовый лист и позаботится о хорошей вентиляции в помещении, где будет проводиться плавка латуни.

Латунь, которая будет подлежать плавлению, необходимо переработать в измельченную массу. Следует помнить, что чем меньше будут куски металла, тем легче он будет плавиться.

Далее тигель с мелкой латунью аккуратно устанавливается в муфельную печь и при помощи специального регулятора температур выставляется ее необходимое значение.

Если металл создан на основе бронзы или меди, то это обязательно следует учитывать. После того, как печь будет включена, через специальное окошко можно наблюдать, как металл начинает плавиться.

При достижении желаемого результата и после того, как металл полностью расплавится, следует аккуратно открыть дверцы печи и вынуть тигель.

Видео:

Сделать это можно при помощи специальных щипцов, которые уберегут от ожогов. Латунь в расплавленном состоянии имеет свойство на своей поверхности образовывать пленку.

Ее необходимо в обязательном порядке убрать и сделать это можно при помощи стальной проволоки. После этого необходимо будет только залить металл в предварительно подготовленную форму.

В том случае, если специальное оборудование для плавки металла отсутствует, можно провести плавление латуни при помощи газовых горелок.

В этом случае горелку следует установить в вертикальном положении и хорошо закрепить.

Далее на подставку помещается сосуд с мелкой латунью и зажигается сама горелка.

При этом пламя должно охватывать всю нижнюю поверхность сосуда.

В этом случае процесс плавления будет сопровождаться достаточно сильным окислением, уменьшить которое можно при помощи древесного угля.

Если латунь создана на основе бронзы или меди, то ее температура плавления несколько увеличиваться, а значит, на плавку металла уйдет немного больше времени и это следует обязательно учесть.

rezhemmetall.ru

температура плавления, инструкция по обработке в печи

Латунь — многокомпонентный сплав. В её составе в основном содержится медь, а основной примесью, так называемым легирующим компонентом, выступает чаще всего цинк. Могут быть и примеси олова в малых количествах, а также никеля и свинца, которые придают латуни разные характеристики. В зависимости от металла, выступающего связывающим, температура плавления латуни может варьироваться.

Основные характеристики сплава

Парадоксально, но сама латунь и способ её изготовления были известны задолго до открытия цинка, как отдельного металла. Древние народы Южного Причерноморья делали сплавы на основе меди с добавлением вещества, называемого галмеем, или цинковым шпатом.

Очень часто изделия из этой комбинации использовались в качестве фальшивых украшений, которые выдавались за золотые. В Древнем Риме из-за этого латунь звали орихалком, то есть златомедью. Её там использовали для чеканки монет.

Физические параметры сплава выглядят так:

  • Удельная теплоёмкость — 0,377 килоджоуля на килограмм-кельвин при комнатной температуре.
  • Удельная теплота плавления латуни — 210 Джоулей на килограмм.
  • Температура плавления сильно зависит от содержания легирующих металлов и варьируется от 850 до 950 градусов Цельсия.
  • Плотность — около восьми с половиной тонн на кубический метр.
  • Сопротивление на единицу длины — в пределах 0,07 микроом.

Как видим, латунь плавится значительно легче, чем медь, а потому хорошо подходит для изготовления декоративных элементов и предметов искусства, даже без обращения к помощи специалистов.

Плавка латуни в домашних условиях

Для проведения работ со сплавом необходимо обзавестись некоторыми инструментами и специализированным оборудованием. Не беспокойтесь, большинство тех вещей, которые потребуются, можно изготовить своими руками. Итак, вам потребуется:

  1. Печь, работающая по индукционному принципу.
  2. Тигель, изготовленный из графита или шамотного кирпича.
  3. Щипцы из жаропрочного металла для работы с раскалённым металлом в тигле.
  4. Ковш и ложка, используемые для снятия оксидной плёнки с поверхности раскалённого металла и литья в формы.

Имея все эти элементы, вы сможете не только ремонтировать старые изделия, но и создавать литьём новые.

Печь для работы с металлом

Основной каркас печи изготавливается, как правило, из огнеупорного кирпича, способного выдерживать высокие температуры нагрева и при этом не допускать потерь тепла и его рассеивания за пределы конструкции. Для придания монолитности, используется раствор, который тоже должен отвечать некоторым характеристикам, относящимся к температурной стойкости.

Главный компонент печи — нагревательные элементы. Они, как правило, выполняются из керамических трубок, обмотанных стальной проволокой. Такие элементы способны выдавать требуемые температуры и стабильно их поддерживать. Основные характеристики домашней печи выглядят так:

  • Рабочая температура — свыше 1000 градусов Цельсия.
  • Мощность нагревательных элементов — 25—30 киловатт.
  • Количество трубок — не меньше 4.

В качестве источника тока можно использовать сварочный инвертор с регулировкой мощности. Такое приспособление сможет достигать температур плавления меди и латуни, а кроме того, обладать достаточным спектром регулировки, чтобы достичь температуры плавления свинца в домашних условиях, которая составляет всего 330 градусов по Цельсию.

Тигель и щипцы

Конструкция тигля может быть разной. На это влияет как материал, из которого он изготовлен, так и объём. В качестве материалов могут выступать:

  • Керамика или огнеупорная глина. Один из лучших вариантов для тигля, очень стойкие к перепадам температур и отлично справляются с тугоплавкими металлами.
  • Графит. Для выплавки изделий из латуни такие тигли подойдут, но если нужно будет плавить что-то с более высокой температурой растекания, надолго их не хватит.
  • Чугун — удачный вариант, но имеет один большой недостаток. Он фактически состоит из двух половинок, скрепляемых огнеупорным раствором, что существенно уменьшает его рабочую прочность и, как следствие, надёжность.

Для изготовления тигля из огнеупорной глины, используется шамотная глина и силикатный клей, он же водно-щелочной растров силиката натрия и калия, он же «жидкое стекло». В качестве наполнителя, который придаст тиглю больше прочности, можно измельчить шамотный кирпич.

В составе формовочной смеси должно быть 70% глины и 30 — молотого кирпича. Туда добавить около 200 граммов жидкого стекла и перемешать до почти однородной массы. После этого туда добавляется вода, смесь перемешивается и вылепливается в форму тигля.

Для того чтобы в глиняной массе не осталось пузырьков воздуха, нужно несколько раз бросить её о пол, предварительно застелив его газетой. После этого берётся гипсовая форма под тигель, которую можно купить в специализированном магазине или изготовить самостоятельно по инструкциям из интернета. В неё укладывается и формируется сначала дно, потом, мелкими кусочками, стенки. Вся конструкция проходит процесс предварительной сушки (около 4−7 часов, зависит от полученного состава) и достаётся из формы.

Высушенные полностью тигли должны дополнительно обжигаться при температуре около 800 градусов в печи для набирания максимальной прочности. К работе обработанные термически тигли готовы сразу же.

Щипцы для тиглей должны быть из тугоплавкого металла (сталь подойдёт лучше всего), с ручками достаточной длины, чтобы передающееся от печи и тигля тепло не доходило до рук полностью. Естественно, это не означает, что можно брать их голыми руками. Лучше всего, когда они будут подобраны по диаметру самого тигля, но если это не так, ничего страшного, ведь большинство товаров на рынке имеют регулирующийся диаметр.

Правильный процесс плавки

Если латунь, из которой вы собираетесь выплавлять что-то новое, хранится в форме изделий, перед процедурой их нужно тщательно отмыть с мылом и высушить. Это предотвратит попадание в зону расплавления шлаков от оставшегося масла или окислов, образованных на поверхности. Если есть следы нанесения лака (например, вы хотите переплавить ненужный старый подсвечник), нужно обязательно отмыть их ацетоном или другим растворителем.

Сама печь должна быть размещена в очень хорошо проветриваемом помещении, идеально — вообще на улице. Это связано с тем, что при расплавлении любого металла в воздух попадают вредные вещества, которые совсем не обязательно вдыхать, чтобы они осели на лёгких. Кроме того, имея большой приток свободного кислорода, печь работает гораздо лучше.

На землю можно постелить асбестовый лист или рассыпать достаточное количество песка. Дальнейшие операции по переносу расплавленной массы в тигле лучше проводить именно над ними, ведь ни асбест, ни песок не воспламеняются от высоких температур. Кроме того, они должны быть очень сухими, так как если жидкий металл с температурой в 900 градусов попадает на влажную поверхность, он может спровоцировать моментальное испарение воды и разлетание во все стороны раскалённых капель.

Плавка производится в соответствии с такой пошаговой инструкцией:

  1. Печь нагревается чуть более, чем до 100 градусов. Это нужно для выпаривания любой влаги, попавшей внутрь. Вода для непосредственного процесса плавки очень опасна. Щипцы и ложку желательно тоже обработать таким образом и положить в ящик с сухим песком.
  2. Печь прогреваем примерно до 450−500 градусов.
  3. Помещаем латунные детали, стружку или лом в тигель, а его — в печь.
  4. Повышаем температуру примерно до 950−970 градусов. Важно точно знать, при какой температуре плавится латунь той марки, которую вы используете.
  5. При достижении расплавленной массы ярко-оранжевого оттенка необходимо ложкой снять оксидную плёнку. Ни в коем случае не стоит стараться перемешивать или зачерпывать металл как суп — это негативно сказывается на его качестве из-за попадания больших объёмов воздуха в массу.
  6. Готовим форму для заливки, подхватываем тигель щипцами и медленно выносим из тела печи.
  7. Сначала ставим тигель на ковш, а после этого — заливаем расплавленный металл в форму.

После этого можно дать металлу в форме остыть и затвердеть. Если все этапы обработки сделаны правильно и в толщу заготовки не проникли пузырьки воздуха, у вас должно получиться качественное изделие. Если же оно не получилось с первого раза, не расстраивайтесь, ведь ничего не мешает шаг за шагом приобрести собственный опыт методом проб и ошибок.

В такой печи можно также производить плавку бронзы в домашних условиях, ведь этот медный сплав вполне попадает в пределы максимальных температур, которые в ней достигаются.

Правила безопасности при работе

Любая работа с разогретыми до больших температур изделиями должна сопровождаться неукоснительным соблюдением норм безопасности труда. Только так можно предотвратить несчастные случаи и травматизм.

Человек, работающий с печью, должен иметь защитную одежду. Это должен быть жаропрочный фартук, закрывающий всю переднюю часть туловища, перчатки из толстой кожи и ботинки на большой подошве. Под защитной одеждой не должно быть рубашек или штанов из синтетических материалов. Такие изделия очень быстро воспламеняются и плохо тушатся. Отдавайте предпочтение изделиям из хлопка или шерсти.

Если вас интересует, где можно взять эти защитные приспособления, не волнуйтесь. Скорее всего, там же, где вы найдёте щипцы под тигли и другое оборудование для плавки металлов. Там же можно приобрести защитные очки, маску для лица или респиратор со специальным фильтром. Эти приспособления помогут обезопасить лицо, глаза и лёгкие от вредного воздействия испарений шлаков, исходящих от расплавленного металла.

obrabotkametalla.info

Температура плавления латуни

Что такое латунь? Это сплав металлов на основе меди. Основным легирующим компонентом является цинк, но при необходимости он может заменяться марганцем, железом, никелем или свинцом. Вот почему промышленность выпускает несколько марок сплава. Самые популярные из них две: двухкомпонентная (в составе только медь и цинк) и многокомпонентная латунь (в составе помимо меди и цинка есть несколько легирующих элементов). У каждой марки свой температурный предел, позволяющий перевести твердый металл в жидкое состояние. Данная статья расскажет о том, какой должна быть температура плавления латуни, как можно расплавить металл в домашних условиях, на что нужно обращать внимание, желая соблюсти все технологические особенности процесса.

Как расплавить латунь в домашних условиях?

Специалисты знают, что латунь плавится при температуре, диапазон которой составляет 880-950 градусов по Цельсию (он гораздо меньше, чем у бронзы). Следовательно, важно приобретать печь, которая позволит расплавить сплав до того момента, когда другие компоненты металла окислятся. Если эксперименты со сплавами перестают быть просто хобби, целесообразно приобретать и устанавливать печи, способные нагреваться до 1100 градусов и выше. Тогда доступен будет процесс плавки бронзы и других цветных металлов.

Кроме печи для работы понадобится специальный набор инструментов. Нужно приобрести графитовый тигель – емкость, в которой будет плавиться латунь, нарезанную кусками, а потом расплавить ее в печи. Каждый тигель лучше использовать под определенный сплав металла (тигель для бронзы нельзя потом применять для плавки латуни). Новый тигель предварительно закаливается, только после этого он становится пригодным для плавки цветного металла. Делается это просто: печь прогревается до температуры 95 градусов, в нее погружается емкость для плавления, и оставляется там минут на двадцать. После этого тигель должен остыть.

Тигель в печь погружается и вынимается из нее при помощи стальных щипцов. Еще под рукой должна быть большая ложка. Она поможет удалить с поверхности жидкого металла шлак. Литейный ковш – приспособление, при помощи которого придерживают тигель, наклоняют его, желая вылить жидкую латунь в форму.

Перед тем, как помещать сплав в топку, важно почистить латунь, промыть металла мылом, очистить при помощи него загрязнения в виде масляных пятен, продуктов окисления. Если изделия, выбранные для переплавки, покрыты лаком, лучше снять его слой специальным химическим составом (разбавителем лака, например).

Обратите внимание! Снимать лак нужно на улице или в хорошо проветриваемом помещении. Руки лучше защитить перчатками.

Печь устанавливается в хорошо проветриваемом помещении, специалисты рекомендуют просто выставлять ее на улицу под навес. Во время нагрева любого металла (латуни и бронзы в том числе) в воздух попадают токсины, углекислый газ, сама печь эффективнее работает при наличии большого количества воздуха. Поэтому улица – лучшее место для монтажа описываемого оборудования.

Рядом с печью важно установить ящик с песком. Он является необходимой частью обеспечения безопасности проведения подобного рода работ. Только над ящиком с сухим песком можно переносить жидкую латунь и переливать ее в форму. Если капля жидкого металла (бронзы в том числе) соприкоснется с капельками влаги, вода моментально превратиться в пар и разбрызгает горячий металл.

Там, где продается оборудование для плавки, продается и специальные атрибуты одежды, помогающие обезопасить человека и во время плавки бронзы, и во время плавки латуни. Это перчатки, сшитые из прочной кожи, высокие ботинки и жароупорный фартук. Их необходимо надевать на одежду из хлопка, имеющую длинные рукава и длинные штаны. Они защитят кожу от случайных капель горячего металла.

Обратите внимание! Ни в коем случае перед плавкой металла нельзя надевать на себя синтетику. Этот материал быстро загорается, долго горит, в случае форс-мажора синтетика усугубит ситуацию.

Последний предмет экипировки - защитная маска (или очки) на лице, а также респиратор с фильтром Р100. Без него плавить латунь нельзя. Компонентные добавки имеют более низкую температуру плавления, чем медь. Поэтому, прежде чем латунь расплавится,все примеси сгорят, выделяя едкий дым. Он при дыхании попадет в легкие. Последствия могут быть опасными для здоровья человека.

Подробный алгоритм плавки

  • Нагреваем формы в печи до 100 градусов по Цельсию. Подобная операция позволит избавиться от влаги, способной спровоцировать разбрызгивание металла. По этой же причине важно прожечь и ложку. Горячие детали нужно положить в ящик с песком.
  • Кладем латунь в тигель.
  • Прогреваем печь наполовину необходимой температуры (точки плавления).
  • Помещаем тигель в тело печи. И повышаем температуру до 930 градусов. При необходимости температуру можно повышать на 30 градусов. Выбор режима нагрева зависит от типа выбранной латуни. Опытный специалист способен на глаз определить, готов ли металл к заливке. Он пылает желтым светом с оранжевым отливом, его цвет становится неразличимым при дневном свете.

Обратите внимание! Увеличение температуры выше токи плавления латуни поможет заметно ускорить процесс плавки, но подобное действие способно спровоцировать окисление металла.

  • После того как латунь в печи расплавится, с ее поверхности ложкой нужно снять продукты окисления. Перемешивать сам состав ни в коем случае нельзя. Действовать важно осторожно. Главное – предотвратить образование пузырьков воздуха в сплаве. Они не позволят вылить качественную форму.
  • Когда латунь полностью расплавится, ее можно будет вынимать из печи. Стальными щипцами подцепляется тигель и аккуратно укладывается на литейный ковш. После этой операции будет легко перелить жидкий металл из тигеля в форму. Чтобы печь не остыла, необходимо в тигель положить новую порцию латуни и отправить ее в жаровню.

Плавка латуни – опасный процесс, под рукой обязательно должен быть огнетушитель. Специалисты рекомендуют всем новичкам предварительно тренироваться и плавить небольшие порции металла и только потом осваивать большие объемы. Печь для плавки можно купить в специализированном магазине, но при необходимости ее можно собрать и самостоятельно, но делать это можно только в присутствии опытного печника. В процессе плавки латуни выделяются опасные для человека газы (оксид цинка), вот почему так важно соблюдать все правила безопасной экипировки.

Поделись с друзьями

0

0

0

0

svarkalegko.com

Температура - плавление - латунь

Температура - плавление - латунь

Cтраница 1

Температура плавления латуни зависит от содержания в ней меди и цинка. Удельный вес равен около 8 5; электрохимический эквивалент складывается из электрохимических эквивалентов меди и цинка в соответствии с их количественным содержанием в осадке.  [1]

Температура плавления латуни находится в пределах 800 - 900 С, в зависимости от ее состава.  [2]

Добавка олова несколько понижает температуру плавления латуни и увеличивает жидкотекучесть ее. До-бавка кремния уменьшает выгорание цинка, так как при расплавлении латуни кремний прежде всего окисляется сам и, соединяясь с флюсом, образует плотную пленку боро-силикатов, защищающую цинк от испарения. В результате этого припои на медной основе, содержащие, кроме цинка, небольшие количества олова и кремния, обладают лучшими технологическими свойствами и обеспечивают более высокую плотность и герметичность шва.  [3]

Добавка олова несколько понижает температуру плавления латуни и увеличивает ее жидкотекучесть и растекаемость. Добавка кремния уменьшает выгорание цинка, так как при расплавлении латуни кремний прежде всего окисляется сам и, соединяясь с флюсом, образует плотную пленку боросиликатов, защищающую цинк от испарения.  [4]

Чем больше цинка в сплаве, тем ниже температура плавления латуни и тем меньшая требуется мощность пламени горелки. Теплопроводность латуни ниже, чем меди, и уменьшается с увеличением содержания цинка. Это делается с целью предупреждения перегрева сварочной ванны и усиленного испарения цинка, которое происходит при температуре 907 С. Пары цинка, соединяясь с кислородом воздуха, образуют окись цинка, которая в виде белого налета осаждается на поверхность свариваемой детали.  [5]

Латунь представляет собой сплав меди с цинком; температура плавления латуни 800 - 1000 С.  [6]

Подготовленная поверхность чугунной детали должна быть шероховатой и нагретой до 850 - 930 С, на 50 - 80 выше температуры плавления латуни. Пруток латуни должен быть покрыт слоем флюса из 70 % буры, 10 % борной кислоты, 20 % пова-релной соли, лл4о из буры и борной кислоты поровну. Применяется и одна бура.  [7]

Латунь является сплавом меди с цинком. Температура плавления латуни колеблется от 800 до 950 С и зависит от количества цинка. Латунь широко применяется в технике в виде листового и сортового металла, а также литья.  [8]

Латунь представляет собой сплав меди с цинком. Температура плавления латуни колеблется от 800 до 950 и зависит от количества в ней цинка.  [10]

Латунь представляет собой сплав меди с цинком золотисто-желтого цвета. Температура плавления латуни колеблется от 800 до 950 и зависит от количества в ней цинка: чем цинка больше, тем температура плавления латуни ниже.  [11]

Латунь представляет собой сплав меди с цинком золотисто-желтого цвета. Температура плавления латуни в зависимости от состава достигает 880 - 950 С. С увеличением содержания цинка температура плавления понижается. Латунь достаточно хорошо сваривается и прокатывается. Изготовляется и применяется она обычно в виде листов, прутков, трубок и проволоки. Широкое применение латуни обусловливается ее меньшей стоимостью по сравнению с медью.  [12]

Пайка латунным припоем производится при меньшей температуре нагрева ( 650 - 750 С), чем пайка чугуном. Снижение температуры плавления латуни достигается за счет применения флюсов ФПСЧ-1 или ФПСЧ-2.  [13]

Пайка латунным припоем производится при меньшей температуре нагрева ( 650 - 750 С), чем пайка чугуном. Снижение температуры плавления латуни достигается за счет применения флюсов ФПСЧ-1 или ФПСЧ-2, которые плавятся при указанных температурах, частично растворяют припой, смачивают поверхность чугуна и образуют низкотемпературную металлическую связь на границе чугун - латунь.  [14]

Когда от паяного соединения требуются высокие прочность и относительное удлинение, в медно-цинковые припои вводят повышенное количество олова, кремния, никеля и марганца. Небольшие добавки олова понижают температуру плавления латуни, повышают коррозионную стойкость в морской воде и увеличивают жидкотекучесть и расте-каемость припоя. Применение латуней с оловом в качестве припоев ограничивается их недостаточной пластичностью.  [15]

Страницы:      1    2

www.ngpedia.ru

происхождение, физические свойства и температура плавления

Добывать и плавить медь люди научились с древности. Уже в то время элемент находил широкое применение в быту и из него делали различные предметы. Сплав меди с оловом (бронзу) научились делать около трех тысяч лет назад, из него получалось хорошее оружие. Бронза сразу стала популярной, поскольку отличалась прочностью и красивым внешним видом. Из нее изготавливали украшения, посуду, орудия труда и охоты.

Благодаря невысокой температуре плавления человечеству не составило большого труда быстро освоить производство меди в домашних условиях. Как происходит процесс плавления меди, при какой температуре начинает плавиться?

Происхождение и нахождение меди в природе

Свое название химический элемент получил от названия острова Кипр (Cuprum), там его научились добывать еще в 3 тысячелетии до н.э. В периодической системе химических элементов у меди 29 атомный номер, она расположена в 11 группе 4-го периода. Элемент является пластичным переходным металлом, имеющим золотисто-розовый цвет.

По распространению в земной коре элемент занимает среди других элементов 23 место и чаще всего встречается в виде сульфидных руд. Самыми распространенными видами являются медный колчедан и медный блеск. На сегодняшний день есть несколько способов получения меди из руды, но любая из технологий требует поэтапного подхода, чтобы достичь конечного результата.

В самом начале развития цивилизации люди научились получать и использовать медь, а также ее сплавы. Уже в то далекое время они добывали не сульфидную, а малахитовую руду.В таком виде она не нуждалась в предварительном обжиге. Смесь руды с углями помещали в глиняный сосуд, которые опускали в небольшую яму, после чего смесь поджигали, угарный газ помогал восстановиться малахиту до состояния свободной меди.

В природе медь встречается не только в руде, но и в самородном виде, самые богатые месторождения находятся на территории Чили. Сульфиды меди часто образуются в среднетемпературных геотермальных жилах. Часто медные месторождения могут быть в виде осадочных пород — сланцы и медяные песчаники, которые встречаются в Читинской области и Казахстане.

Физически свойства

Пластичный металл на открытом воздухе быстро покрывается оксидной пленкой, она и придает элементу характерный желтовато-красный оттенок, в просвете пленки могут иметь зеленовато-голубой цвет. Медь относится к тем немногим элементам, которые имеют заметную для глаза цветовую окраску. Она обладает высоким уровнем тепло- и электропроводности — это второе место после серебра.

  • Плотность — 8,94*103 кг/м3
  • Удельная теплоемкость при Т=20оС — 390 Дж/кг*К
  • Электрическое удельное сопротивление в температурном режиме от 20-100оС — 1,78*10-8Ом/м
  • Температура кипения — 2595оС
  • Удельная электропроводность при Т=20оС — 55,5-58 МСм/м.

Температура плавления меди

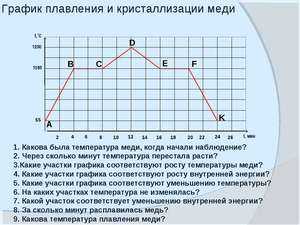

Процесс плавления происходит, когда металл из твердого состояния переходит в жидкое и у каждого элемента есть своя температура плавления. Многое зависит от наличия примесей в составе металла, обычно медь плавится при температуре 1083оС. Когда к ней добавляют олово, то температура плавления снижается и составляет 930-1140оС, температура плавления здесь будет зависеть от содержания в сплаве олова. В сплаве меди с цинком температура плавления становится еще ниже — 900-1050оС.

В процессе нагрева любого металла происходит разрушение кристаллической решетки. По мере нагревания температура плавления становится выше, но затем она остается постоянной, после того как достигла определенного температурного предела. В такой момент и происходит процесс плавления металла, он полностью расплавляется и после этого температура снова начинает повышаться.

Когда начинает происходить охлаждение металла, то температура начинает снижаться и в какой-то момент она остается на прежнем уровне до момента полного затвердения металла. Затем металл затвердевает полностью и температура снова снижается. Это можно увидеть на фазовой диаграмме, где отображен весь температурный процесс с начала момента плавления и до затвердения металла.

Разогретая медь при нагревании начинает переходить в состояние кипения при температуре 2560оС. Процесс кипения металла очень напоминает процесс кипения жидких веществ, когда начинает выделяться газ и на поверхности появляются пузырьки. В моменты кипения металла при максимально высоких температурах начинает выделяться углерод, который образуется в результате окисления.

Плавление меди в домашних условиях

Низкая температура плавления позволила людям в древности расплавлять металл прямо на костре и затем использовать готовый металл в быту, чтобы сделать оружие, украшения, посуду, орудия труда. Для плавления меди в домашних условиях понадобятся следующие предметы:

  • Тигель и специальные щипцы для него.
  • Древесный уголь.
  • Муфельная печь.
  • Горн.
  • Бытовой пылесос.
  • Форма для плавления.
  • Стальной крюк.

Весь процесс происходит поэтапно, для начала металл нужно положить в тигель, после чего разместить в муфельную печь. Установить нужную температуру и наблюдать за процессом через стеклянное окошко. В процессе плавления в емкости с металлом появится окисная пленка, ее необходимо убрать, открыв окошко и стальным крюком отодвинуть в сторону.

Если нет муфельной печи, то медь можно расплавить с помощью автогена, плавление будет происходить при нормальном доступе воздуха. Используя паяльную лампу можно расплавить желтую медь (латунь) и легкоплавкие виды бронзы. Следить за тем, чтобы пламя охватило весь тигель.

Если в домашних условиях нет ничего из перечисленных средств, тогда можно воспользоваться горном, установив его на слой древесного угля. Чтобы усилить температуру можно использовать бытовой пылесос, включив режим выдувания, но только если шланг имеет металлический наконечник. Хорошо, если наконечник будет иметь зауженный конец, чтобы струя воздуха была более тонкой.

В современных промышленных условиях медь в чистом виде не применятся, ее состав содержит в себе много различных примесей — железа, никеля, мышьяка и сурьмы, а также других элементов. Качество готового изделия определяется наличием процентного содержания примесей в сплаве, но не более 1%. Важными показателями являются тепло- и электропроводность металла. Медь широко используется во многих отраслях промышленности благодаря своей пластичности, гибкости и низкой температуре плавления.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
