Температура плавления припоя и технические характеристики

Припой — это металл или смесь металлов, используемых при пайке с целью соединения деталей. Как правило, используются сплавы на основе, олова, меди и никеля. Припой на базе олова входит в группу легкоплавких припоев. И температура плавления припоя здесь не превышает 450 °C. Эти составы широко используются для работы с радиоаппаратурой. Весьма распространенными являются припои на базе олова и свинца, они широко применяются в нашей металлопромышленности: аббревиатура ПОС.

Для сборки самодельных устройств простейшей конструкции достаточно наиболее распространенного припоя ПОС-61 или подобного. Сплав можно добыть из старой печатной платы от электронного прибора и собрать его паяльником с паяных контактов.

Виды и характеристики припоев

Бывают мягкими (легкоплавкими) и твердыми. Для монтажа радиоаппаратуры используются легкоплавкие, с температурой плавления 300−450 °C. Мягкие припои уступают по прочности твердым, хотя для сборки электроприборов используются как раз они.

Легкоплавкие сплавы — это обычно сплав свинца и олова главным образом. Немного есть легирующих элементов.

Примеси иных металлов вводятся для получения определенных характеристик:

  • пластичности;
  • температуры плавления;
  • прочности;
  • устойчивости к коррозии.

Число в обозначении марки говорит о том, сколько процентов олова в нем содержится. Так, у припоя ПОС-40 технические характеристики таковы, что в нем 40% Sn, а ПОС-60 — 60%.

Если марка неизвестна, состав можно оценить по косвенным признакам:

  • Температура плавления ПОС — 183−265 °C .
  • Если у припоя металлический блеск, значит, в нем достаточно много Sn (ПОС-61, ПОС-90). Если цвет темно-серый, а поверхность матовая, это говорит о высоком содержании свинца, именно он придает сероватый оттенок.
  • Припои, содержащие большое количество свинца очень пластичны, а олово придает прочности и жесткости.

Использование сплавов оловянно-свинцовой группы

К таким сплавам относятся следующие:

  • ПОС-90 содержит в составе: Pb — 10%, Sn — 90%. Используется для ремонта медицинского оборудования и пищевой посуды. Токсичного свинца немного, так как нельзя, чтобы он соприкасался с пищей и водой.
  • ПОС-40: Pb — 60%, Sn — 40%. Главным образом используется для пайки электроаппаратуры и изделий из оцинкованного железа, также с его помощью чинят радиаторы, латунные и медные трубопроводы.
  • ПОС-30: Sn — 30%, Pb — 70%. Применяется в кабельной промышленности, для пайки и лужения и листового цинка.
  • ПОС-61: Pb 39%, Sn 61%. Как с ПОС-60. Нет особой разницы.

С помощью ПОС-61 осуществляется лужение и пайке печатных плат радиоаппаратуры. Это — главный материал для сборки электроники. Плавиться начинает с 183 °C, полное расплавление при 190 °C. Паять с этим припоем можно при помощи обыкновенного паяльника, не боясь того, что радиоэлементы перегреются.

ПОС-30, ПОС-40, ПОС-90 расплавляются при 220−265 °C. Для многих радиоэлектронных элементов эта температура предкритическая. Сборку самодельных электронных устройств осуществлять лучше с ПОС-61, чьим зарубежным аналогом можно считать Sn63Pb37 (где Sn 63%, а Pb 37%). Также с его помощью паяется радиоаппаратура и самодельная электроника.

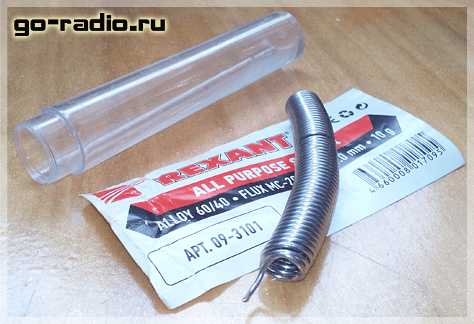

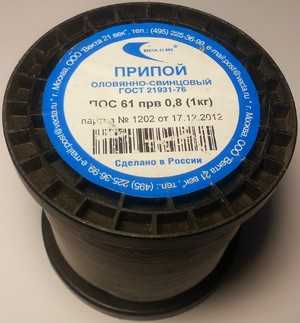

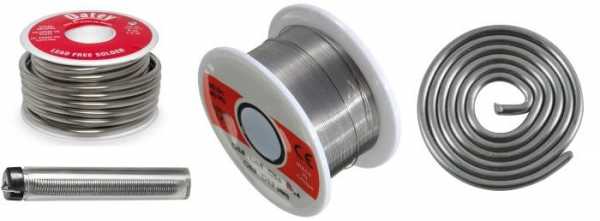

Припои продаются, как правило, в тюбиках или катушках по 10−100 г. Состав сплава можно прочесть на упаковке, к примеру: Alloy 60/40 («Сплав 60/40» — ПОС-60). Выглядит, как проволока диаметром 0,25−3 мм.

Нередко в его составе находится флюс (FLUX), заполняющий сердцевину проволоки. Содержание указывается в процентах и составляет 1−3,5%. Благодаря этому форм-фактору во время работы отсутствует необходимость подавать флюс отдельно.

Разновидность ПОС — ПОССу представляет собой оловянно-свинцовый сплав c сурьмой, и используется в автомобилестроении, в холодильном оборудовании, для пайки элементов электроаппаратуры, обмоток электромашин, кабельных изделий и моточных деталей; подходит для спаивания оцинкованных деталей. Кроме свинца и олова в сплаве 0,5−2% сурьмы.

Как показывает таблица, ПОССу-61−0,5 больше всего подходит для замены ПОС-61, ведь температура его полного расплавления — 189 °C. Существует также припой совершенно не содержащий свинца

, оловянно-сурьмянистый ПОСу 95−5 (Sb 5%, Sn 95%) с температурой плавления 234−240 °C .

Низкотемпературные припои

Есть припои, предназначенные специально для пайки деталей с большой чувствительностью к перегреву. Наиболее «высокотемпературный» среди низкотемпературных — это ПОСК-50−18 с температурой плавления 142−145 °C. В ПОСК-50−18 содержится 8% кадмия, 50% олова и 32% свинца. Кадмий усиливает устойчивость к коррозии, однако наряду с тем придает токсичности.

По убыванию температуры следует РОЗЕ (Sn 25%, Pb 25%, Bi 50%), маркирующийся ПОСВ-50. Т пл. — 90−94 °C. Предназначен для пайки латуни и меди. Олова в составе этого сплава 25%, свинца — 25%, висмута — 50%. Соотношение металлов в процентах может несколько разниться, а количество их, как правило, указывается на упаковке в графе «Состав». Этот припой крайне популярен у электронщиков. Используется при демонтаже/монтаже элементов, чувствительных к перегреву. Помимо всего прочего сплав идеален для лужения медных дорожек новехонькой печатной платы.

Применяется в плавких защитных предохранителях в радиоаппаратуре.

Еще более низкотемпературный сплав ВУДА (Sn 10%, Cd 10%, Pb 40%, Bi 40%). Т плавления — 65−72 °C. Поскольку в сплаве содержится 10% кадмия, он токсичен, в отличие от РОЗЕ.

И РОЗЕ, и ВУДА — это довольно дорогие припои.

Паяльная паста

Главным образом используется для пайки компонентов монтируемых поверхностно (SMD'шек), а также безвыводных микросхем в BGA корпусах.

Выглядит как кашица серого цвета, состоит из мельчайших шариков сплава Sn62Pb36Ag2 (серебра 2%, свинца 36%, олова 62%), также в составе содержится безотмывочный флюс. О том, что флюс безотмывочный, говорят две буквы на упаковке NC (No Clean). Флюс, содержащий шарики припоя, высыхает на воздухе, поэтому хранится паста в закрытой упаковке.

Используется это средство при сложном ремонте сотовых и для пайки микросхем в корпусе BGA. Ее применение предполагает использование дополнительного оборудования для ремонта мобильных, к примеру, специальные трафареты. Стоит паста довольно дорого, поскольку содержит серебро.

Сейчас в производстве электроники массово применяются припои без свинца.

tokar.guru

основные свойства и виды состава, как плавится, из чего может состоять

Для соединения различных металлических элементов между собой довольно часто применяется специальный сплав, называемый припоем. Низкая температура плавления припоев (таблица с этим показателем встречается в различной методической литературе) позволяет применять их в быту и промышленности. Стоит учитывать, что не все металлы могут соединяться между собой посредством пайки. Рассмотрим виды припоя, его состав и некоторые другие особенности подробнее.

Основные свойства сплава

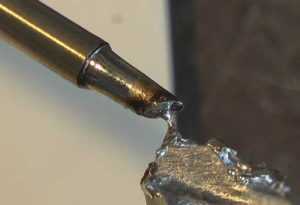

Рассматривая то, при какой температуре плавится олово для пайки, следует учитывать, что учитывается не только этот показатель. Материалы, применяемые при пайке, характеризуются нижеприведенными свойствами:

  1. Смачиваемость. Для обеспечения качественного соединения применяемый сплав должен обладать высоким показателем смачиваемости. Под этим понятием подразумевается повышение надежности связи между молекулами твердых материалов. При высоком рассматриваемом показателе расплавленное вещество расходится по поверхности, заполняя все полости.
  2. Электропроводность. В большинстве случаев сплавы для пайки применяются при получении различных микросхем. При высокое электрической проводимости получаемое соединение не создает дополнительного сопротивления во время работы. При слишком низком показателе проводимости или высоком сопротивление создаваемые контакты начинают нагреваться.
  3. Температура плавления. Основными критерием при выборе сплава можно назвать то, что он должен плавится при намного меньшей температуре, чем соединяемые металлы. При этом температура плавления оловянного припоя будет существенно отличаться от соответствующего показателя другого припоя. Один и тот же сплав может плавиться при различной температуре, все зависит от химического состава. Наличие примесей становится причиной повышения или понижения плавкости. Температура плавления припоя ПОС-40 238 градусов Цельсия. Есть и тугоплавкие припои, для нагрева которых требуется специальный прибор.

Важно учитывать то, при какой температуре плавится оловянно – свинцовый или иной припой. Это связано с тем, что при нагреве основного материала до критических значений происходит перестроение структуры, и он меняет свои основные эксплуатационные качества.

Разновидности применяемых материалов

Применяемые сплавы могут состоять из различных химических веществ. Классификация проводится следующим образом:

  1. Мягкие или легкоплавкие. Наибольшей популярностью пользуются соединения олова и свинца, а также их различные виды. Для того чтобы придать особые свойства сплаву, в его состав добавляются различные элементы. Примером можно назвать то, что кадмий и висмут могут включаться в состав для существенного снижения температуры плавления, к примеру, до 61 градуса Цельсия. Стоит учитывать, что и прочность подобных сплавов низкая. Этот момент не позволяет получить надежные соединения, сплав подходит лишь для проведения работ по соединению контактов. Важно следить за температурой, до которой нагревает паяльный прибор сплав. Не рекомендуется допускать кипения жидкого металла, так как это может привести к изменению его основных свойств.
  2. Твердые представлены двумя группами сплавов: меди и серебра. Для восприятия небольшой статической нагрузки часто применяется сплав цинка и меди, который позволяет получить весьма качественное соединение. В качестве припоя может использоваться и золото.

Выпуском припоя занимаются самые различные фирмы, к примеру, Harris Corporation. Форма выпуска может быть самой различной: от фольги до проволоки различного сечения.

Применение флюса

При повышении температуры материала может выделяться графит. Практически ни один процесс пайки не проходит без применения флюса. Подобное химическое вещество позволяет избежать образование окисли, которая ухудшает качество получаемого соединения.

Существует довольно большое количество разновидностей флюса:

  1. При применении пайки на основе олова и свинца зачастую используют флюс на основе соляной кислоты или хлористого цинка.
  2. В качестве флюса может применяться хлористый аммоний или бура.
  3. С мягкими сплавами часто используется раствор соляной кислоты или хлористый цинк.

При работе с алюминиевыми сплавами многие применяют флюс, основанный на хлористом цинке, канифоли и тунгового масла.

В заключение отметим, что процесс пайки может проходить при самой различной температуре. Для бытового применения выбирают материалы, которые плавятся уже при низких значениях, что позволяет использовать обычное оборудование при работе. При желании можно приготовить припой самостоятельно. Однако подобный процесс весьма сложен в исполнении, так как требует точного дозирования всех элементов, подразумевает их нагрев до высокой температуры и удаление вредных примесей.

obrabotkametalla.info

Как отличаются припои по температуре плавления

Основным материалом, применяемым при пайке, является специальный сплав, называемый припоем. К одной из важнейших его характеристик относится температура плавления.

Существует множество разнообразных сплавов, используемых в качестве припоев при выполнении паяных соединений металлических изделий. Они имеют различия по химическому составу и по физико-механическим свойствам.

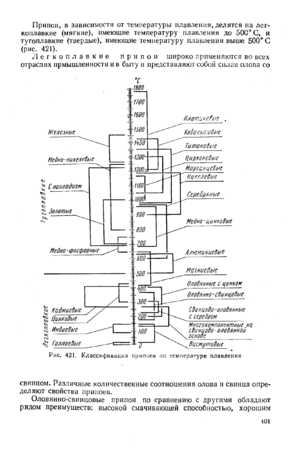

Классификация

В соответствии с государственным стандартом, существует следующее классификационное деление припоев по температуре их плавления:

  • низкотемпературные, их также называют мягкими. Температура плавления этих паяльных сплавов не превышает 450 ℃. В свою очередь, данная категория делится на две подкатегории. Паяльные сплавы, плавящиеся при температуре до 145 ℃ называются особолегкоплавкими, плавящиеся в диапазоне от 145 до 450 ℃ относятся к легкоплавким;
  • высокотемпературные или твёрдые. К ним относятся припои с температурой плавления, превышающей 450 ℃. Этот класс сплавов включает в себя три подкатегории. Среднеплавкими считаются те, которые расплавляются при температуре до 1100 ℃, имеющие точку плавления от 1100 до 1850 ℃ называют высокоплавкими. Присадочные материалы, использующиеся при пайке, которые занимают ещё более высокотемпературные позиции, относятся к тугоплавким.

Таблица 1. Температура плавления припоев:

Марка припояТемпература плавления, С°
Сплав Вуда66-70
Сплав Розе90-98
Припой ПОИН 52120
Припой ПОСК 50-18142-145
Припой ПОСВи 36-4150-170
Припой ПОС-90183-220
Припой ПОССу 18-0,5183-277
Припой ПОССу 50-0,5183-216
Припой ПОС-63183
Припой ПОССу 25-0,5183-266
Припой ПОС-40183-238
Припой ПОС-30183-238
Припой ПОССу 30-0,5183-245
Припой ПОССу 40-0,5183-235
Припой ПОССу 61-0,5183-189
Припой ПОС-61183-190
Припой ПОССу-15-05184-275
Припой ПОССу-15-2184-275
Припой ПОССу-40-2185-229
Припой ПОССу 25-2185-260
Припой ПОССу-30-2185-250
Припой ПОССу-18-2186-270
Припой ПОС-60190
Припой ЦОП-30200-315
Припой АВИА-1200
Припой П200А220-225
Припой ПОЦ-10220-225
Припой ПОС-50222
Припой ПОВи 0.5224-232
Припой ПОМ-1230-240
Припой ПОМ-3230-250
Припой ПОСу 95-5 (бессвинцовый)234-240
Припой ПОССу-95-5234-240
Припой ПОССу-4-4239-265
Припой ПОССу-8-3240-290
Припой ПОС-18243-277
Припой ПОССу-4-6244-270
Припой П250А250-300
Припой АВИА-2250
Припой ПОС-35256
Припой ПОС-25260
Припой ПОС-4266
Припой ПОССу-10-2268-285
Припой ПОС-10268-299
Припой ПОС-20268-299
Припой ПОССу-5-1275-308
Припой марки А300-320
Припой 34А530-550
Припой 35А545
Припой П-81630-660
Припой П-14К640-680
Припой П-14640-680
Припой ПМФОЦр 6-4-0,03640-680
Припой ПМФ-7714-850
Припой ПМФ-9750-800
Припой П-47760-810
Припой ПМЦ-36800-825
Припой Алармет 211800-890
Припой П 21800-830
Припой Л63850-910
Припой таблетированный Л63850-900
Припой ПМЦ-54876-880
Припой ВПР-28880-980
Припой П100М900-950
Припой ЛО 60-1900
Припой П100900-950
Припой ЛОК 59-1-0,3900
Припой МНМц 68-4-2915-970
Припой ЛНМц 49-9-0,2920
Припой МНМц 9-23,5925-950
Припой ЛК 62-0,5960-1020
Припой ВПР-16960-970
Припой ВПР-41000-1050
Припой ВПР-11080-1120
Припой ВПР-11-40Н1100-1120

Основная суть процесса пайки заключается в смачивании расплавленным присадочным материалом поверхностей соединяемых деталей, которые сами при этом не расплавляются. Исходя из этого, температура плавления припоев должна быть ниже, чем соответствующая характеристика спаиваемых металлов.

Состав паяльных сплавов

Физико-механические свойства плавящихся присадочных материалов, в частности, температура их плавления, определяются содержанием компонентов, входящих в их состав.

Обычно такие сплавы состоят из нескольких химических элементов, но название композиций определяется по тому элементу, который является основным и превосходит все остальные по содержанию. Например, припои на основе олова называют оловянными.

Существует большое семейство припоев, содержащих значительные удельные доли свинца и олова. Такие паяльные сплавы принято называть оловянно-свинцовыми.

Для них принято буквенное обозначение ПОС, после которого следует цифра, показывающая процентное содержание олова в составе этого припоя.

Таблица 2. Химический состав припоев:

Марка припоя

Химический состав, %

Олово

Сурьма

Медь

Цинк

Свинец

Алюминий

ПОС-40

39…41

_

_

Остальное

ПОССу40-0,5

39…41

0,05.-0,5

ПОССу40-2

39…41

1.5…2

ПОССуЗО-О.5

29 31

0,05-0,5

—»—

ПОССуЗО-2

29…31

1,5-2

—»—

А

38,6…42,1

1,5-2

56…59

ЦО-12

12

83

ЦА-15

85

15

Компоненты, входящие в состав припоя, оказывают воздействие на физические качества сплава, образуя нечто новое, не присущее каждому из компонентов в отдельности.

При этом наибольшее влияние на результирующие свойства припоя (такие, как температура его плавления) оказывает элемент, имеющий наибольший удельный вес в сплаве.

Так, паяльные сплавы на основе такого легкоплавкого металла, как олово, относятся к низкотемпературным или мягким. Этим подчёркивается связь температуры плавления металла с его механической твёрдостью.

То есть, металлы, которые плавятся при более низкой температуре, являются более мягкими.

Существует множество припоев, которые создаются на основе меди, алюминия, цинка, серебра, золота, платины. Высокотемпературная пайка осуществляется сплавами, в состав которых входят титан, цирконий, молибден и другие металлы.

Выбор припойного материала

Одним из главных критериев выбора сплава для создания паяного соединения металлических деталей является температура его плавления.

То есть, присадочный материал должен расплавляться раньше, чем основной. Но это не единственное условие выбора.

Жидкий расплав должен хорошо смачивать поверхность основного металла. Кроме этого, к паяному соединению предъявляются определённые прочностные требования.

Правильный подбор присадочного материала для пайки позволяет приблизить прочность соединения к прочности основного металла.

Именно по этой причине при пайке какого-либо металлического изделия стараются использовать присадку на основе такого же металла, как металл изделия.

При этом более низкая температура плавления припоя обеспечивается дополнительными компонентами, входящими в его состав.

Правда, следует заметить, что сравнять эти характеристики при пайке не удаётся никогда. То есть, при механических испытаниях на разрушение излом всегда будет происходить в месте соединения.

В некоторых специфических видах пайки прочность соединения играет не главную роль. Например, при пайке ювелирных изделий основной является эстетическая часть работы. Поэтому изделия из золота, серебра и платины паяются только припоями на основе одноимённых металлов, причём той же пробы.

Разогрев

В зависимости от температуры плавления используемого присадочного материала, применяются различные методы нагрева при пайке. В случае с мягкими материалами, содержащими олово, цинк, свинец, основным инструментом при пайке может служить обычный паяльник.

В качестве примера можно привести сборку и ремонт электронных схем, содержащих компоненты, критичные к перегреву. В этой ситуации обычно используются свинцово-оловянные материалы, имеющие невысокую температуру плавления и электрические паяльники небольшой мощности.

Механическая прочность соединений играет здесь второстепенную роль, главным является обеспечение надёжного электрического контакта.

Когда речь идёт о пайке высокотемпературными материалами, паяльник оказывается бессильным. В этих случаях нагрев осуществляется посредством газовых горелок и специальных установок, использующих токи высокой частоты.

Это относится к промышленной пайке в условиях производственных цехов и использованию твёрдых припоев.

В отдельных случаях, когда спаиваемые детали очень массивны, и при использовании обычных средств нагрева достичь плавления не удаётся, применяются специальные печи, куда заготовки помещают целиком. Только таким способом обеспечивают надежную пайку.

svaring.com

Таблица температур плавления припоев: теплопроводность припоев

Основным расходным материалом во время пайки является припой. Это тот сплав металла, который наплавляется на поверхность основного материала. Но делает это так, чтобы не расплавлять то место, на котором происходит пайка. Это достигается благодаря тому, что температура плавления припоя оказывается более низкой. Данный параметр является одним из основополагающие при определении характеристик, во время выбора марки для наплавки и прочих нюансах использования. Ведь по такому параметру происходит основная классификация, которая выделяет мягкие и твердые припои.

Припой для пайки

К мягким относятся все те, которые плавятся при значении ниже 300 градусов Цельсия. Как правило, это все те вещи, что используются в домашних условиях, так как с ними можно справиться обыкновенными инструментами. Качество их соединения далеко не всегда хорошо, как у представителей другой группы, но простота применения и улучшенное схватывание зачастую это компенсируют. К твердым относятся те, у которых плавление проходит на отметке выше 300 градусов Цельсия. С такими уже сложнее работать, так как тут нужен не только специальный флюс, но и особые инструменты. Некоторые из таких материалов плавятся при температуре выше 700 градусов, так что обыкновенным паяльником здесь не обойтись и нужна уже более мощная горелка.

Мягкий припой с температурой плавления ниже 300 градусов Цельсия

Стоит отметить, что имеется несколько значений в данном параметре. Есть начальная температура плавления, при которой материал только начинает переходить в жидкое состояние, а есть уже окончательная, при которой сплав полностью становится жидким. Для пайки берется первый вариант, так как он помогает сохранить вязкость материала, что делает работу более легкой и удобной.

Свойства

Стоит отметить, что от того при какой температуре плавится припой зависят многие его свойства. Это обусловлено составом, ведь если в него входят тугоплавкие металлы, которые в своем чистом виде имеют высокую прочность, то и при добавлении в сплав они сохраняют эти качества, пусть и не в полной мере. Таким образом, прямая зависимость прочности соединения от точки расплавления практически всегда оказывается верной. Простым примером является сплав Вуда, который является одним из самых легкоплавких вариантов. На практике он оказывается очень хрупким и может треснуть или слететь от небольших температурных воздействий.

Здесь же наблюдается зависимость с тем, какую температуру будет выдерживать полученное соединение. Температура плавления припоя должна быть меньше, чем у основного металла, иначе это был бы уже процесс сварки. Пайка высокотемпературными припоями сама происходит при высокой температуре, соответственно и соединение будет лучше сопротивляться такому воздействию. Теплопроводность припоя также является важным фактором, ведь если она на низком уровне, то это помогает лучше переносить воздействие высоких температур и защищает деталь от перегревания.

Температура плавления припоев

Различия в температуре могут быть очень сильными, что видно на примере таблицы. Причем это касается даже соседних марок в одной серии, так как многое определяется добавками в составе и прочими нюансами. Здесь приведены основные данные к самым распространенным маркам:

Наименование припоя

Температура плавления, градусы Цельсия

Сплав Вуда

70

Сплав Розе

90

ПСРЗИ

141

ПОЗИ 30

170

ПСР

235

ПСР 1,5

280

ПСР 2

248

ПОС 50

245

ПОС 61

192

ПОС 10

299

ПОС 40

238

ПОС 61

190

О2

232

ПОССУ 95-5

240

Рекомендации по температуре

Температура плавления мягких припоев хоть и не превышает 300 градусов, тогда как в твердых марках разброс намного больше, то все равно, даже в этом случае получается разница более чем в три раза. Таким образом, стоит подбирать инструменты для температурной обработки, которые бы имели ту мощность, что требуется для достижения нужных параметров. Более высокая или низкая температура может оказаться неподходящей, так что это может стать одной из причин, почему припой не липнет к паяльнику. Отклонение при выборе температурного режима допускается в небольших пределах, около 10-20 градусов Цельсия, причем желательно в более высокую сторону. Ведь далеко не всегда есть возможность точно выставить рабочие параметры, особенно на простых паяльниках.

Возможность безвредного повышения температуры инструмента обуславливается тем, что у припоя есть первоначальная точка плавления, когда он из твердого перетекает в жидкое. В это время жидкость получается относительно вязкой и достаточно пластичной для применения. Далее следует вторая точка плавления, когда материал уже становится максимально жидким.  Здесь уже сложнее работать, так что выбор режима должен быть как раз между этими двумя показателями.

svarkaipayka.ru

состав и технические характеристики самых популярных марок

Точную дату появления оловянно-свинцового припоя вряд ли кто-то назовет. Однако соединение, обозначаемое «ПОС», известно еще со средних веков. Оно обладает оптимальными качествами для того, чтобы соединять многие металлы.

Его легко расплавить, а свинец и олово, входящие в состав, добывались несколько тысяч лет назад. В настоящее время припой ПОС – самый распространенный вид расходного материала, применяемый в каждодневной практике.

Основные данные

Популярность припоев из олова и свинца объясняется несколькими обстоятельствами.

Главная особенность сплавов – способность при определенном соотношении компонентов образовывать состав с эвтектическими свойствами. Это межметаллическая система, температура плавления которой меньше, чем ожидаемые значения.

Можно себе представить радость первооткрывателей, которые обнаружили, что оловянно-свинцовый сплав для превращения в жидкое состояние можно нагревать до меньшей температуры.

Интересно, что эвтектическая смесь может служить растворителем, в котором распределяется при добавлении определенное дополнительное количество какого-либо металла.

Так были разработаны разнообразные марки припоев ПОС. В их технических характеристиках указаны пропорции, значения физических констант.

Визуально заметно, что при преобладании в оловянно-свинцовом сплаве олова припой имеет сильно выраженный металлический блеск. Если в сплаве больше свинца, поверхность имеет сероватый цвет с синим оттенком.

Характеристики отдельных марок

Все представители категории относятся к легкоплавким припоям. Оловянно-свинцовые сплавы при любом соотношении исходных металлов плавятся при температуре до 450 °С. Характеристики припоев ПОС регламентированы ГОСТом.

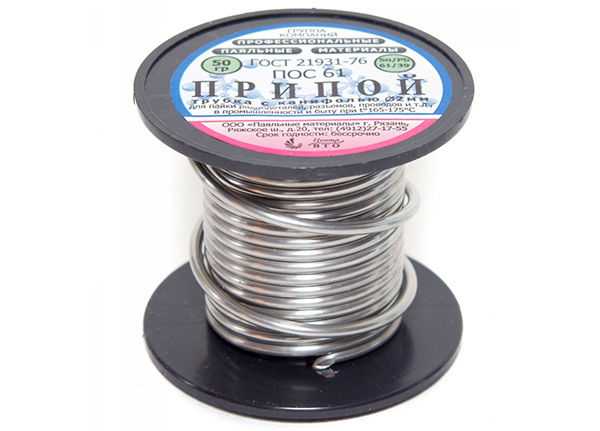

Производители поставляют припойную продукцию:

  • в литых чушках;

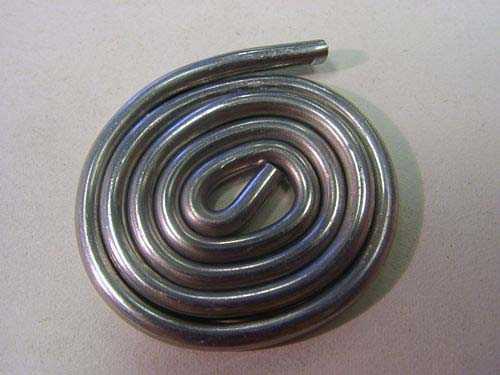

  • в виде проволочных изделий;
  • лентообразной фольги;
  • трубчатой продукции с флюсами внутри;
  • порошков или пастообразной массы.

В целом существует однозначная закономерность. Чем меньше массовая доля олова в оловянно-свинцовом припое, тем больше его температура плавления и меньше прочностные показатели.

Больше половины олова

В сплаве, содержащем 90 % олова, остальную часть массы составляет свинец. Припой ПОС-90 имеет температуру плавления 220 ℃.

Применяется для пайки изделий, которые впоследствии будут подвергаться гальванической обработке золотом или серебром.

Оловянно-свинцовый припой с 61 % олова имеет более доступную температуру плавления, равную 191 °С. ПОС-61 используется для изготовления тонких контактов деталей из медных и стальных сплавов в различных измерительных приборах. Места нанесения сплава не должны подвергаться сильному нагреванию.

Припой модно применять для пайки проводов, имеющих толщину до 0,08 мм, в обмотке. Он может подвергаться действию токов высокой частоты.

Припой используют во всех ситуациях, требующих большой прочности и надежности соединения радиоэлементов, компонентов микросхем. Им можно паять провода, защищенные оболочкой из поливинилхлорида.

Оловянно-свинцовый припой, содержащий равные доли двух металлов, обозначается как ПОС-50. Он плавится при температуре 222 ℃. Применим во всех ситуациях, где может использоваться ПОС-61.

Отличие сводится к тому, что данный припой имеет более высокую температуру плавления. Если контакт может нагреваться это качество будет полезным.

Меньше половины олова

Швы, для которых велика вероятность нагрева до еще более высоких температур, следует паять посредством припоя ПОС-40. Температура плавления оловянно-свинцового сплава, содержащего от 39 % до 41 % олова, составляет 238 °С.

Обращаем внимание на то, что представленные показатели характерны для окончательного плавления сплава. Начинается процесс при несколько более низких температурах.

Сплав предназначен для работы с проводами, деталями из разных металлов. Образующийся шов имеет меньший запас прочности, чем соединения, полученные сплавами с большей массовой долей олова. Припой используют для получения соединений, не подвергающихся большой механической нагрузке.

Еще большую температуру окончательного расплавления имеет сплав ПОС-30. Она равна 256 ℃.

Этот оловянно-свинцовый припой используется для пайки швов, не подлежащих нагрузке, из медных и стальных материалов.

Припой ПОС-18 окончательно расплавляется при 277 ℃. Образующийся шов имеет небольшую механическую устойчивость.

Представленный оловянно-свинцовый сплав можно применять для лужения, пайки ненагружаемых медных деталей, изделий из оцинкованного железа.

Оловянно-свинцовый сплав, содержащий всего 10 % олова, имеет максимальную в этом ряду температуру плавления, равную 299 ℃, и минимальную прочность.

ПОС-10 может использоваться для пайки, лужения контактов на поверхности приборов реле. ГОСТ позволяет применять состав для обработки контрольных точек в топках паровозов. В настоящее время паровозы остались уже только в музеях, иногда их приходится ремонтировать, реставрировать.

Припои с маркировкой ПОС – бессурьмянистые расходные материалы.

Группа специальных сплавов

При добавлении в состав металлических композиций в небольших количествах сурьмы значительно увеличивается прочность шовных соединений.

Материал обозначается маркировкой «ПОСсу», имеет температуры плавления от 189 ℃ (у состава со следовым содержанием сурьмы) до 270 ℃ (у припоя с содержанием сурьмы, достигающим 4 %, в некоторых даже 6 %).

Материалы первой подгруппы с концентрацией добавки, измеряющейся в сотых долях процента – это малосурьмянистые марки.

Такие припои применяются в авиа- и автомобилестроении, при производстве холодильного оборудования, пищевой посуды, подлежащей последующему лужению.

Таблица 1. Малосурьмянистые припои:

Марка

Содержание, %

Область применения

Sn

Sb

Pb

ПОССу 61-0,5

59-61

0,05-0,5

Остальное

Пайка деталей, чувствительных к перегревам

ПОССу 50-0,5

49-51

0,05-0,5

Остальное

Авиационные радиаторы

ПОССу 40-0,5

39-41

0,05-0,5

Остальное

Оцинкованные детали холодильников, радиаторные трубки, обмотки электрических машин

ПОССу 35-0,5

34-36

0,05-0,5

Остальное

Кабельные оболочки электротехнических изделий, тонколистовая упаковка

ПОССу 30-0,5

29-31

0,05-0,5

Остальное

Радиаторы

ПОССу 25-0,5

24-26

0,05-0,5

Остальное

Радиаторы

ПОССу 18-0,5

17-18

0,05-0,5

Остальное

Трубки теплообменников, электролампы

Металлические оловянно-свинцовые композиции с концентрацией сурьмы от 1,5 % до 6 % называются сурьмянистыми. Они рекомендованы к применению в электролампах, трубчатых радиаторах, белой жести.

Прибавка сурьмы удешевляет оловянно-свинцовый материал, но спаивание происходит сложнее. Незначительное изменение оловянно-свинцового композита заметно уменьшает смачивающие способности расплава. Работать с этим расходным материалом могут только профессионалы.

Таблица 2. Сурьмянистые припои

Марка

Содержание, %

Область применения

Sn

Sb

Pb

ПОССу 95-5

Остальное

4.0-5.0

Не более

Трубопроводы, работающие при повышенных температурах, изделия электропромышленности

ПОССу 40-2

39-41

1.5-2.0

Остальное

Холодильные устройства, тонколистовая упаковка

ПОССу 30-2

29-31

1.5-2.0

Остальное

Холодильники, электроламповое производство, абразивная упаковка

ПОССу 25-2

24-26

1.5-2.0

Остальное

Изделия автомобилестроения

ПОССу 18-2

17-18

1.5-2.0

Остальное

ПОССу 15-2

14-15

1.5-2.0

Остальное

ПОССу 10-2

9-10

1.5-2.0

Остальное

ПОССу 8-3

7-8

2-3

Остальное

Электроламповое производство

ПОССу 5-1

4-5

0.5-1.0

Остальное

Трубчатые радиаторы, детали, работающие при повышенных температурах

ПОССу 4-6

3-4

5-6

Остальное

Шпатлевка кузовов автомобилей, пайка белой жести

ПОССу 4-4

3-4

3-4

Остальное

Изделия автомобилестроения

Низкотемпературная группа

Заметно понижает температуру плавления оловянно-свинцовых припоев добавка кадмия. Например, сплав ПОСК-50-18, содержащий от 49 % до 51 % олова, от 17 % до 19 % кадмия имеет температуру плавления 145 ℃.

Это удобное в работе качество, вдвойне приятное тем, что образующиеся швы имеют большую механическую прочность. Оловянно-свинцовые припои с кадмием применяют при работе с металлизированной и керамической продукцией.

Вопрос о применении расходного материала решается с учетом конкретной производственной ситуации.

Именные сплавы

К оловянно-свинцовым композициям условно можно отнести сплавы, носящие имена ученых-разработчиков. Низкую температуру плавления, всего 94 ℃ имеет эвтектический сплав Розе.

В его составе содержится 50 % висмута. Остальную часть массы приблизительно в равных долях занимают олово и свинец. Материал используется для работы с медью, изготовления элементов автоматики с фиксированной эксплуатационной температурой.

Еще меньшую температуру плавления имеет оловянно-свинцовый припой Вуда. Она равна 68,5 ℃. Материал содержит 50 % висмута, 25 % свинца, а остальную массовую часть поровну составляют олово и кадмий. Применяют при изготовлении датчиков противопожарной сигнализации, прецизионной техники.

Сплав Д, Арсе содержит около 10 % олова, остальные 90 % составляют висмут и свинец в равных долях. Материал имеет температуру плавления 79 ℃. Применяется для спаивания легкоплавких металлов.

svaring.com

Плавка свинца и олова, температуры плавления металлов

Свинец — легкоплавкий металл, поэтому расплавить его довольно просто, даже не имея специального оборудования. Главное, что нужно знать — какова температура плавления свинца. От этого зависит выбор емкости, в которой будет происходить плавка. Для свинца подойдет обычная консервная банка, так как жесть для нее изготавливают из стали, которая плавится при температуре в несколько раз больше, чем у выплавляемого металла.

Свинец и его свойства

Грязно-серый цвет этого металла — результат того, что в атмосфере на его поверхности за короткое время образуется окисная пленка. Именно она придает такой невзрачный вид свинцу. Однако, если несколько раз провести напильником по поверхности металла, то под тонким слоем оксидной пленки станет видна блестящая поверхность с голубоватым оттенком. Это очень мягкий и тяжелый материал, он почти в полтора раза тяжелее стали. Плотность свинца — 11,34 г/куб.см, а плотность железа — 7,80 г/куб.см.

Свинец был открыт в древности примерно 4000 — 4500 лет до нашей эры. В современной промышленности его получение происходит в основном металлургическим способом из свинцовых руд и концентратов.

У свинца низкая температура плавления — всего 327 °C, а температура кипения — 1749 °C. Следует учитывать токсичность свинцовых паров и то, что этот химический элемент плохо выводится из организма. Чем больше нагревается расплавленный свинец, тем больше он испаряется. Поэтому помещение, в котором происходит плавка, должно хорошо проветриваться.

Именно благодаря невысокой температуре плавления свинец используют при изготовлении мягких припоев вместе с оловом.

Характеристика олова

Плавится при 232 °C, кипит при 2600 °C, отлично сплавляется с разными металлами, благодаря высокой пластичности хорошо поддается ковке. Паяльное олово используется в качестве припоя, так как оно хорошо смачивает металлы. Промышленное получение олова значительно сложнее чем свинца, поэтому оно гораздо дороже.

В отличие от свинца олово выглядит гораздо привлекательнее. Этот серебристо-белый металл безопасен для здоровья человека. Оловом часто покрывают поверхности металлических изделий в местах, где они контактируют с пищей: посуду, консервную жесть, пищевую фольгу и другие. Однако оловянная пыль и пары при вдыхании могут вызвать опасное влияние на человеческий организм. Кроме производства тары для продуктов питания, олово широко используется в разных припоях и других сплавах, например, в антифрикционных и подшипниковых. Этот материал значительно легче свинца, его плотность 7,3 г/куб.см.

Олово полиморфно, то есть оно может существовать в различных модификациях в зависимости от температуры. При температуре ниже 13 °C белое олово (β-модификация) переходит в серое олово (α-модификацию). В результате этого фазового перехода блестящие оловянные изделия рассыпаются в порошок серого цвета. Причем при контакте с порошком белое олово как бы заражается от него и превращается в серое. Такое явление получило название «оловянная чума».

По некоторым данным, именно оно стало главной причиной гибели экспедиции Роберта Скотта на Южный полюс. Керосин, хранившийся на промежуточных складах, вытек из канистр, пропаянных по швам оловом, которое рассыпалось в порошок на морозах Антарктики. Таким образом, члены экспедиции остались почти без топлива.

Припои для пайки

Припои классифицируют по разнообразным характеристикам: степени плавления при пайке, способу изготовления, основному металлу, способности к флюсованию и др. По температуре расплавления припои бывают:

  1. Легкосплавные, плавятся при менее 145 °C.
  2. Мягкие, плавятся при температуре от 145 °C до 400 °C.
  3. Твердые, температура плавления выше 400 °C.

Легкосплавные применяют для пайки материалов критичных к перегреву, можно назвать такие марки, как сплав Ньютона, сплав Гутри, сплав Вуда, ПОСВ 32−15−53.

Мягкие применяют для лужения и пайки швов посуды, электроаппаратуры, печатных плат, трубок теплообменников. Самые распространенные из них это оловянно-свинцовые (см. табл.1).

Твердые припои дают высокую прочность соединения и применяются для пайки несущих конструкций. К этим припоям относятся медно-цинковые (ПМЦ-36, ПМЦ-48, ПМЦ-54), серебряные (ПСр72, ПСр70, ПСр50, ПСр50Кд, ПСр12М) и другие.

Оловянно-свинцовые припои

Сплав олова со свинцом с содержанием олова от 10 до 90% называется припоем ПОС. Можно привести следующие обозначения марок таких припоев:

  • ПОС40 — содержит 40% олова, остальное — свинец, плавится при 235 градусах, применяется в промышленности для лужения и пайки электроаппаратуры, изделий из оцинкованной стали;
  • ПОС90 — 90% олова, 10% свинца, расплавляется при 222 градусах, нашел свое применение при изготовлении посуды и медицинской аппаратуры;
  • ПОССу 30−0,5 — 30% олова, 0,5% — сурьма, остальное — свинец, жидким становится при 255 градусах, служит для лужения и пайки листов цинка, обычной и нержавеющей стали, проводов, радиаторов.

В зависимости от процентного соотношения олова и свинца изменяется температура плавления разных марок припоя.

Температуры плавления припоев (в °С). Таблица 1

Плавление металлов

Плавление — это процесс перехода вещества из твердого состояния в жидкое. В отличие от сплавов, у чистых металлов плавление и затвердевание (кристаллизация) происходит при неизменной строго определенной температуре. По ней различают металлы:

  • легкоплавкие, плавятся при температурах до 600 °C;
  • среднеплавкие — от 600 °C до 1600 °C;
  • тугоплавкие — свыше 1600 °C.

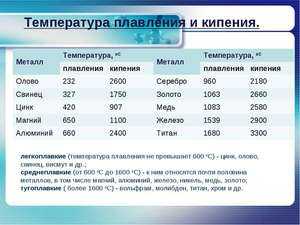

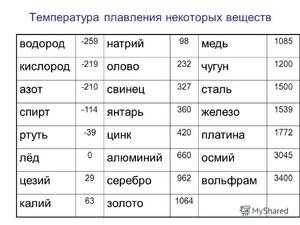

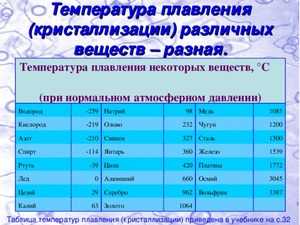

В таблице 2 указано, при какой температуре плавится свинец, при какой температуре плавится олово и другие металлы.

Температуры плавления металлов (в °С). Таблица 2

Оцените статью: Поделитесь с друзьями!

chebo.pro

Температура плавления припоя пос 61 — studvesna73.ru

Общая характеристика припоя

Вы решили купить припой, но не понимаете, что же вам нужно искать на прилавках строительного магазина. Ищите товар, который помечен маркой «пос». Такая аббревиатура означает припой оловянно-свинцовый. только это сокращенное название. Обычно рядышком с «пос» дается еще и цифровое обозначение, которое указывает на то, каково в процентах в данном припое количество олова.

Остальные же проценты, не учтенные в названии «пос», означают остальной состав: свинец и разные добавки. Если же рассматривать пос как сплав металлов, то тогда можно говорить о том, что они могут быть выполнены на основе разного материала:

Известно, что припой может служить долго во благо человечеству, например, лет до двадцати. Но это возможно лишь только в том случае, если технология его изготовления, в том числе и температурный режим плавления соответствует стандартам. И кроме того, воздействие окружающей среды не является негативным.

Классификация припоев

На сегодняшний день можно говорить о разнообразных типах припоев. Причем в основе их деления может лежать все что угодно. начиная от внешнего вида и заканчивая его элементами в составе.

Итак, пос бывает разным по своему внешнему виду:

Кроме такого деления, существует еще классификация пос по тому, какую температуру используют при плавлении и каков предел прочности при растяжении.

Все припои делят на три типа:

Итак, первый вид требует температуру до трехсот градусов, а предел прочности ограничивается — 16-100 МПа. Твердые начинают свой процесс плавления при температуре выше трехсот градусов, а границы растяжимости прочности — 100-500 МПа.

К мягким относятся те, которые еще имеют и следующее количество содержания олова: от 10 до 90 процентов. Остальные проценты в этих смесях составляет свинец. По-другому распределяется состав в твердых припоях. Так, они обычно медно-цинковые и серебряные. в которых есть еще и другие добавки.

К полутвердым относятся те, в которых процесс плавления происходит при 4000 градусах. Чаще всего эту группу соединяют с мягкими. Появляются сейчас и новые виды, например, бессвинцовые, которые позволяют говорить о чистоте экологии.

Использование припоев

Остановимся подробнее на том, как происходит сам процесс использования пос. Начинают всего с того, что и место соединения, и сам припой нагревают до определенной температуры. Сам процесс начинается после того, как припой достигнет определенной температуры, ведь известно, что ему необходимы для плавления температурные градусы ниже, чем для металла, из которого изготовлены изделия.

Это позволяет припою плавиться, а металл остаются в своем прежнем состоянии, то есть твердым. При уже небольшой температуре на месте соединения пос и твердого металла, который не поддается плавлению, оставаясь в твердом состоянии, начинаются самые разнообразные процессы физико-химического свойства.

Припой начинает смазывать металл, а потом при той же температуре еще начинает и растекаться, заполняя все зазоры. Доказано, что при таком процессе, который происходит при определенной невысокой температуре, компоненты пос диффундируют в основной металл. а затем уже сам этот основной металл и растворяется в припое.

Таким путем и при установленной температуре образуется промежуточная прослойка. Задача этой прослойки соединить все детали в одно. как только пройдет процесс застывания. Чтобы все прошло успешно, необходимо учитывать физико-химические свойства соединяемых металлов.

Так как припоев много, то стоит правильно выбирать их марки. Например, учитывать температуру, при которой происходит процесс плавления, устойчивость к коррозиям, а также стоимость имеет не последнее значение.

Если необходимо соединить при помощи пос какие–то части, которые проводят ток, то здесь обращают внимание и на удельную проводимость самого припоя. Есть припои, которым необходима очень низкая температура и они отлично подходят для работы с изделиями сложной формы.

Система обозначение припоев

Припои принято делить на две группы — мягкие и твердые. К мягким припоям относятся припои с температурой плавления до 300 С, а к твердым — выше 300 С. Однако в последнее время с появлением большого числа припоев на основе цинка и алюминия такая классификация уже устарела.
Мягкие припои в основном являются оловянно-свинцовыми. Если в припое содержится 1 – 5 % сурьмы, то они называются сурьмянистыми, менее 1% -малосурьмянистыми. Также в состав припоев могут входить висмут, кадмий, индий. Свинец, сурьма, висмут и кадмий токсичны, особенно токсичен кадмий! Температуры плавления чистых металлов: свинец (Pb) — 327 С, олово (Sn) — 232 С, сурьма (Sb) — 631 C, висмут (Bi) — 273 С, кадмий (Cd) — 321 С, индий (In) — 153.

Припои оловянно-свинцовые(ПОС) имеют температуру плавления от 190 до 290 С
Наиболее распространенный из мягких припоев — ПОС-61 (61 % олова, остальное — свинец), температура плавления 190 С, удельное сопротивление 139 мкОм.м;

Сплав Вуда (висмут 50 %, свинец 25 %, олово 12,5 %, кадмий 12,5 %, состав может слегка варьировать), температура плавления около 70 С, один из самых легкоплавких сплавов.

ТАБЛИЦА — НАИБОЛЕЕ РАСПРОСТРАНЕННЫЕ МАРКИ ПРИПОЕВ

Пайка деталей и узлов, подвергающихся в дальнейшем гальванической обработке (серебрение, золочение)

Лужение и пайка тонких спиральных пружин в измерительных приборах и других ответственных деталей из стали, меди, латуни, бронзы, когда не допустим или нежелателен высокий нагрев в зоне пайки. Пайка тонких (диаметром 0,05 — 0,08 мм) обмоточных проводов, в том числе высоко — частотных (лицендрата), выводов обмоток, радиоэлементов и микросхем, монтажных проводов в полихлорвиниловой изоляции, а также пайка в тех случаях, когда требуется повышенная механическая прочность и электропроводность.

То же, но когда допускается более высокий нагрев, чем при ПОС 61

Лужение и пайка токопроводящих деталей неответственного назначения, наконечников, соединение проводов с лепестками, когда допускается более высокий нагрев, чем при ПОС 50 или ПОС 61.

Лужение и пайка механических деталей неответственного назначения из меди и её сплавов, стали и железа.

Лужение и пайка при пониженных требованиях к прочности шва, деталей неответственного назначения из меди и её сплавов, оцинкованного железа.

Какие бывают припои, и какие у них свойства?

В начале своей радиолюбительской деятельности многие начинающие радиолюбители редко задаются вопросом о том, какие бывают припои и каковы их свойства.

Для сборки простейших самодельных устройств достаточно самого распространённого ПОС-61 или ему подобного. Как говориться: «Было бы, чем паять…»

Припой можно даже не покупать. Достаточно взять старую печатную плату от какого-нибудь электронного прибора и собрать его разогретым жалом паяльника с паяных контактов.

Особенно такой метод «добычи» актуален для тех, кто живёт вдали от городов и крупных населённых пунктов, где нет возможности побывать в магазине радиотоваров.


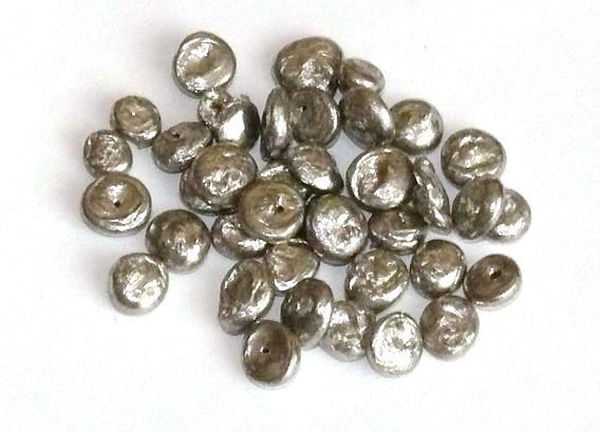

Припой, собранный с печатных плат

Но всё же, припой припою рознь. В своей практике человек, имеющий дело с электроникой, должен разбираться в вопросе его выбора. Поэтому рассмотрим подробно, какие бывают припои, для чего они применяются, какой из них лучше использовать для монтажа электронных схем и ремонта бытовой радиоаппаратуры.

Какие бывают припои?

Припои делят на мягкие (легкоплавкие) и твёрдые. Для монтажа радиоаппаратуры применяются как раз легкоплавкие, т.е. такие, температура плавления которых лежит в пределах до 300 — 450 0 C. Мягкие припои по своей прочности уступают твёрдым, но для сборки электронных приборов применяются именно они.

Припой представляет собой сплав металлов. Для легкоплавких припоев это, как правило, сплав олова и свинца. Именно эти металлы составляют большую часть в сплаве. Также в нём могут присутствовать и легирующие металлы, но их количество в составе невелико. Примеси других металлов вводят в сплав для получения определённых характеристик (температуры плавления, пластичности, прочности, устойчивости к коррозии).

Наибольшее распространение получил припой марки ПОС (Припой Оловянно-Свинцовый). Далее за кратким обозначением его марки следует число, которое показывает процентное содержание в нём олова. Так в ПОС-40 содержится 40% олова, а в ПОС-60, соответственно, 60%.

Бывает, что в пользование попадает припой неизвестной марки. Приблизительно оценить его состав можно по косвенным признакам:

Припои оловянно-свинцовой группы имеют температуру плавления 183 – 265 0 C.

Если припой имеет яркий металлический блеск, то в нём достаточно большое содержание олова (ПОС-61, ПОС-90).

И, наоборот, если он тёмно-серого цвета, а поверхность матовая, то это указывает на большое содержание свинца. Именно свинец придаёт поверхности своеобразный сероватый оттенок.

Припои, в которых много свинца очень пластичны.

Так, например, пруток припоя диаметром 8 мм. с большим содержанием свинца (ПОС-30, ПОС-40) легко гнётся руками. Олово, в отличие от свинца, придаёт сплаву прочность и жёсткость. Если олова в сплаве много, то легко погнуть такой пруток уже не получится.

Рассмотрим, в каких целях используются припои оловянно-свинцовой группы (ПОС).

ПОС-90 (Sn 90%,Pb 10%). Применяется при ремонте пищевой посуды и медицинского оборудования. Как видим, в нём небольшое содержание свинца (10%), который достаточно токсичен и его применение в вещах, соприкасающихся с пищей и водой недопустимо.

ПОС-40 (Sn 40%,Pb 60%). В основном служит для пайки электроаппаратуры и деталей из оцинкованного железа, применяется для ремонта радиаторов, латунных и медных трубопроводов.

ПОС-30 (Sn 30%,Pb 70%). Его применяют в кабельной промышленности, а также используют для лужения и пайки листового цинка.

И, наконец, ПОС-61 (Sn 61%,Pb 39%). Тоже, что и ПОС-60. Думаю, между ними особой разницы нет.

ПОС-61 используется для лужения и пайки печатных плат радиоаппаратуры. Именно он в основном служит материалом для сборки электроники. Температура его плавления начинается со 183 0 C, а полное расплавление достигается при температуре в 190 0 C.

Производить пайку таким припоем можно с помощью обычного паяльного инструмента не боясь перегрева радиоэлементов, поскольку полное его расплавление достигается уже при 190 0 C.

ПОС-30,ПОС-40,ПОС-90 полностью расплавляются при температурах в 220 – 265 0 C. Для многих радиоэлектронных компонентов такая температура является предкритической. Поэтому для сборки самодельных электронных устройств лучше использовать ПОС-61.

Зарубежным аналогом ПОС-61 можно вполне считать припой Sn63Pb37 (олова 63%, свинца 37%). Он также применяется для пайки радиоаппаратуры и для изготовления самодельной электроники. Радиолюбители выбирают именно его, как альтернативу отечественному ПОС-61.

Как правило, любой припой продаётся в катушках или тюбиках по 10

100 грамм. На упаковке указывается состав сплава, например, так: Alloy 60/40 («Сплав 60/40» — он же ПОС-60). Имеет форму проволоки разного диаметра (от 0,25 до 3мм).

Также не редкость, что в его состав входит флюс (FLUX), которым заполнена сердцевина проволоки. Содержание флюса указывается в процентах (обычно от 1 до 3,5%). Такой форм-фактор очень удобен. При работе нет необходимости отдельно подавать флюс к месту пайки.

Одной из разновидностей припоев ПОС является припой марки ПОССу. Да, если произнести вслух, то звучит не очень то презентабельно . Но, несмотря на это, оловянно-свинцовый припой c сурьмой (именно так расшифровывается сокращённое обозначение) применяется в автомобилестроении, в холодильном оборудовании, для пайки обмоток электрических машин, элементов электроаппаратуры, моточных деталей и кабельных изделий. Хорошо подходит для пайки оцинкованных деталей. В таком сплаве кроме свинца и олова присутствует от 0,5% до 2% сурьмы.

Начальная t 0 плавления (Солидус)

Полное расплавление (Ликвидус), t 0

Как видим из таблицы, припой ПОССу-61-0,5 наиболее подходит для замены ПОС-61, так как имеет температуру полного расплавления – 189 0 C.

Стоит отметить, что существует и полностью бессвинцовый оловянно-сурьмянистый припой ПОСу 95-5 (Sn 95%, Sb 5%). Температура его плавления 234 — 240 0 С.

Низкотемпературные припои.

Среди припоев существуют и такие, которые предназначены специально для пайки компонентов очень чувствительных к перегреву. Самым «высокотемпературным» среди низкотемпературных является ПОСК-50-18. Он имеет температуру плавления 142-145 0 C. В своём составе ПОСК-50-18 имеет 50% олова и 18% кадмия. Остальные 32% приходится на свинец. Наличие в сплаве кадмия усиливает устойчивость к коррозии, но и придаёт ему токсичность.

Далее по убыванию температуры плавления идёт сплав РОЗЕ (Sn 25%,Pb 25%, Bi 50%). Маркируется как ПОСВ-50. Температура его плавления ниже температуры кипения воды и составляет 90 — 94 0 C. Он предназначен для пайки меди и латуни. В составе сплава РОЗЕ олово занимает 25%, свинец – 25%, висмут – 50%. Процентное соотношение металлов в сплаве может немного отличаться. Обычно указывается в графе «Состав» на упаковке.

Этот сплав очень популярен у радиомехаников и вообще у всех электронщиков. Применяют его для демонтажа/монтажа чувствительных к перегреву элементов. Кроме всего прочего, данный сплав идеально подходит для лужения медных дорожек только что изготовленной печатной платы.

Находит применение в плавких защитных предохранителях, которые можно обнаружить в любой радиоаппаратуре.

Ещё более низкотемпературным является сплав ВУДА (Sn 10%, Pb 40%,Bi 40%, Cd 10%). Его температура плавления 65 – 72 0 C. Так как в сплаве ВУДА присутствует кадмий (10%), то он токсичен, в отличие от сплава РОЗЕ.

Стоит отметить, что сплавы РОЗЕ и ВУДА достаточно дороги.

Паяльная паста.

В конце и без того длинного повествования хотелось бы немного рассказать о паяльной пасте. Используется она в основном для пайки поверхностно монтируемых компонентов (SMD ‘шек) и безвыводных микросхем в корпусах BGA.

На вид представляет собой серого цвета кашицу и состоит из о-о-очень мелких шариков сплава Sn62Pb36Ag2 (состав: 62% олова, 36% свинца и 2% серебра), а также безотмывочного флюса. На упаковке указывается, что флюс безотмывочный двумя буквами в названии – NC (N o C lean – без очистки). Флюс, в котором содержаться шарики припоя на воздухе высыхает, поэтому пасту хранят в закрытой упаковке.


Паяльная паста Solder Plus

Применяется паяльная паста при сложном ремонте мобильных телефонов для пайки микросхем в корпусе BGA. Для её использования требуется дополнительное оборудование для ремонта сотовых телефонов. например, специальные трафареты. Стоимость такой пасты довольно высока. Да и не удивительно, ведь в её составе есть серебро.

В настоящее время в производстве электроники стали массово применяться бессвинцовые припои .

Бронза, Латунь, Медь, Нержавейка, Олово, Свинец, Сталь

Харакетристики:

Припой ПОС-61 в классификации припоев занимает особенное место. Это обусловлено тем, что в этом сплаве отмечается содержание канифоли, поэтому его можно с успехом использовать для лужения и пайки самых разных контрольно-измерительных приборов.

Припой ПОС 61 — это по-своему универсальный материал, который идеально подойдет для любой разновидности проводов. Также отмечается, что он неплохо себя показывается при пайке микросхем. Кроме того, если нельзя во время работы допустить перегрев места пайки, то припой ПОС-61 справится с задачей куда эффективнее, чем многие другие сплавы. Производитель отмечает, что основной сферой использования припоя ПОС61 является пайка жил к полупроводниковым устройствам, выводам разъемов, медных проводов. Стоит отметить, что это оптимальный выбор для соединения следующих металлов: сталь, латунь, бронза, медь.

Припой ПОС 61, если сравнивать с другими оловянно-свинцовыми припоями, представленными на рынке, имеет более высокий уровень чистоты и рассчитан на пайку электромонтажа. За счет повышенного содержания меди в припое снижается интенсивность растворения проводов из меди, а также во много раз увеличивается степень износостойкости медных стержней электрических паяльников.

Температура плавления припоя ПОС 61 составляет 183 0 С, в то время как полностью он расплавляется при 190 градусах. Пайка с помощью этого припоя может быть выполнена при помощи традиционного паяльного инструмента.

Состав припоя ПОС 61: свинец (39-50%), олово (50-61%). Одновременно с этим, по ГОСТу 21930-76 главным фактором, который определяет характеристики припоя, является химический состав. Помимо свинца и олова в припое ПОС 61 содержатся следующие примеси: Sb, Cu, As, Bi, Ni, S, Zn, Al, Fe.

Также следует выделить следующие характеристики:
• Плотность — 8.5 г/куб.см;
• Теплопроводность — 0.12 ккал/см*с*сград;
• Удельное электрическое сопротивление — 0.139 Ом*кв.мм/м;
• Относительное удлинение — 46%;
• Временное сопротивление разрыву — 4.3 кгс/кв.мм;
• Твердость по Бриннелю — 14 НВ;
• Ударная вязкость — 3.9 кгс/кв.см.
Отечественный производитель выпускает Припой ПОС 61 в нескольких модификациях, которых различаются толщиной: 0.5, 0.8, 1.0, 1.5, 2.0, 3.0, 8.0 мм. Фасовка осуществляется в катушках по 100 г и 1 кг, а также в бухтах по 1 кг. Флюс может быть с канифолью и без нее в зависимости от вида.

Обращаем внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях информационные материалы и цены, размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Для того чтобы соединить две различных детали между собой с помощью пайки могут использовать разнообразные расходники. Чаще всего в качестве присадочного материала для пайки используется припой. С его помощью можно без особых проблем соединить детали, заполнить пустое пространство между ними и т.д.

Естественно, что разнообразные детали имеют разный химический состав, следовательно, для каждого конкретного случая нудно подбирать определенную модель припоя. Помимо схожего состава, его свойства, причем как физические и механические, так и химические, должны быть максимально похожи на такие же характеристики рабочего материала. В этой статье будет рассмотрен припой, который относится к категории оловянно свинцовых веществ – ПОС 61.

Технические характеристики

Припой для пайки ПОС 61 достаточно хорошо распространен в нашем государстве. Его повсеместно применяют как на промышленном уровне, так и бытовых условиях. Его отличительной особенностью является то, что из-за высокого процентного содержания олова в химическом составе, его температурная точка, при которой материал начинает подвергаться плавлению, очень низкая. Стоит отметить, что этот припой можно отнести к одному из самых легкоплавких расходников для пайки. К данной категории причисляются все присадочные материалы, температура плавления которых меньше 450-ти градусов по Цельсию. ПОС 61 плавиться при температурах ниже 200-от градусов по Цельсию. Эта модель производится в нашей стране в строгом соответствии с государственными стандартами.

Благодаря вышеописанным свойствам присадочный материал этой модели обладает повышенной текучестью. В некоторых случаях это свойства относится к минусам, но не в данном. Из-за низкой температуры плавления и высокой текучести припоя с ним можно работать практически с любым оборудованием, начиная от обычного бытового паяльника, заканчивая профессиональными специализированными агрегатами. В процессе пайки, припой способен проникать даже в самые мельчайшие трещины и выемки, что, безусловно, позволяет поднять уровень качество итогового результат соединения, в частности его прочность.

Также присадочный материал хорошо взаимодействует с водой. Благодаря хорошему смачиванию, пайка с использованием припоя этой модели не вызывает никаких трудностей в процессе работы. Все химические, физические и механические свойства расходного материала определяются его химическим составов, а точнее определенным соотношением элементов в нем. Даже если изменить это значения всего лишь на одни процент, все характеристики материала могут кардинально измениться. Помимо основных элементов в составе, в его структуру могут добавляться дополнительные вещества, которые позволяют улучшить ту или иную конкретную характеристику припоя.

Этот присадочный материал можно использовать при работе с микросхемами, так как низкая температура плавления не вызовет технических проблем, а главное минимизирует риск повреждение тонкой поверхности. В отличие от других моделей припоев, в работе с которыми используются высокие температуры, что может повредить состояние рабочей поверхности, использовании ПОС 61, при должном умении и оборудовании, абсолютно безопасно даже для самого тонкого металла.

Низкое значение температурной отметки, при которой материал начинает подвергаться плавлению, помогает добиться еще одного важного свойства материала. Оно заключается в том, что помимо основного применения в качестве расходного материала для пайки, его можно использовать в качестве вещества для лужения паяльника и рабочей поверхности.

Существует характерная особенность, суть которой заключается в том, что чем меньшем количестве в химическом составе припоя присутствует свинец, тем больше там имеется разнообразных дополнительных элементов. Наиболее редким элементом, имеющимся в составе альтернативных моделей достаточно редко, является сурьма. Его присутствие позволяет получать соединения максимального уровня герметичности, что значительно улучшает качество итогового результата соединения в целом.

Припой ПОС 61 гост 21931 76 очень часто используются в процессе ремонта трубопроводов и других изделий, чья рабочая деятельность производится в постоянном контакте с водой и другими разнообразными жидкостями. Высокий уровень популярности обусловлен простотой применения данной модели материала.

Модификации присадочного материала для пайки ПОС-61

Модель припой ПОС-61 производится в разнообразных версиях. Чаще всего они отличаются друг от друга исключительно размером, но также существуют модификации с наличием дополнительных химических элементов и веществ в составе. Стоит рассмотреть наиболее часто используемые модификации.

1. Припой в форме проволоки. Минимальное значение толщины материала равняется одному миллиметру, максимальная – семи. Данная версия применяется при пайке чего-либо чаще всего.

2. Присадочный материал в виде трубок. Отличительной его особенностью среди всего спектра версий модели ПОС-61 является то, что в его составе имеется дополнительный элемент – канифоль. Это позволяет значительно упростить все проводимые работы, так как необходимость использования разнообразных дополнительных веществ помимо присадочного материала отсутствует.

3. Версия в виде прутков – припой принимает форму прутков небольшого размера. Наиболее часто применяется во время проведения работ в бытовых условиях.

4. Реже всего используется версия в виде ленты. В составе данного вещества отсутствует какие-либо дополнительные элементы, помимо веществ входящих в основной состав материала.

Состав, физические свойства и механические характеристики

В основной химический состав любой версии припоя ПОС-61 входят следующие элементы (значения указаны в процентном соотношении):

Данный набор химических элементов в составе присадочного материала в указанном соотношении придает материалу следующие основные физические свойства:

  • температурная отметка, при достижении которой материал начинает подвергаться плавлению, равняется 183-ем градусам по Цельсию;
  • плотность равна восьми с половиной грамм на один квадратный сантиметр;
  • теплопроводность – 0,12;
  • припой способен увеличиваться в размере относительно изначального значения примерно на сорок пять процентов.

к содержанию ↑

Номенклатура

Материал производится в достаточно широком диапазоне размеров, что позволяет без проблем подобрать нужный. Он может принимать следующие значения.

  • 1 мм;
  • от 1,2 до 1,8 мм с шагом в три десятых миллиметра;
  • от 2 до 4 мм с шагом в половину миллиметра;
  • 5 мм.
  • 8 мм;
  • от 11 до 15 мм с шагом в два миллиметра.

3. Трубка (значения наружного диаметра):

  • от 1 до 4 мм с шагом в пять десятых миллиметра;
  • 5 мм.
  • 0.8 и 1 мм, при ширине материала от восьми до десяти миллиметров;
  • от 1 до 3 мм с шагом в полмиллиметра, а также 4 и 5 мм, при ширине материала от десяти до пятнадцати миллиметров.

Наименование модели расшифровывается следующим образом :

  • аббревиатура «ПОС» означает то, что припой относится к категории оловянно-свинцовых присадочных материалом с доминирующими элементами в виде олова и свинца;
  • число 61 указывает на процентное содержание олова в химическом составе вещества.

Припой данной модели, а также все его модификации достаточно популярны как в промышленной сфере, так и в бытовых условиях. Наиболее известные бренды, занимающиеся его производством, это – Арсенал, Техноскрап, КиевЦветМет и другие.

studvesna73.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
