Описание и поверки теодолита 2Т2

    Скачать с Depositfiles

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Горно-геологический факультет

Кафедра геоинформатики и геодезии

Отчёт

По курсу «Геодезия, ч.2»

По лабораторной работе

Тема: «Описание и поверки теодолита 2Т2»

Выполнила:

Ст. гр. ЗК-

Проверил:

Шморгун Е. И.

Донецк 2012

Описание и поверки теодолита Т2

Описание устройства теодолита 2Т2:

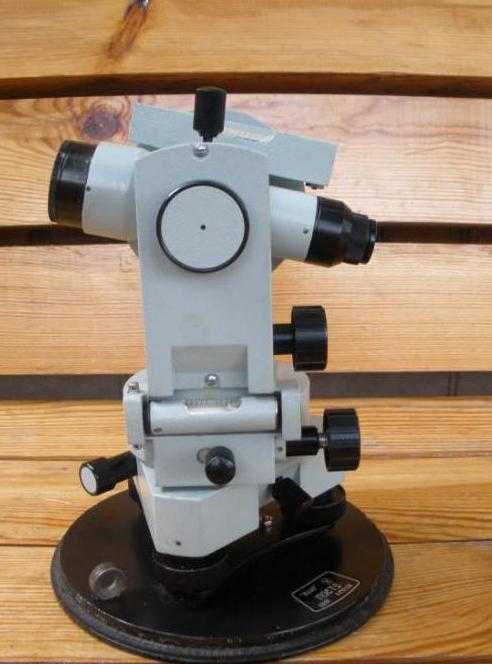

             Рис.1. Теодолит 2Т2              Рис.2.Вид поля зрения отсчетного микроскопа теодолита  2Т2 с отсчетом горизонтального круга

1 — наводящий винт алидады горизонтального круга; 2 — окуляр оптического центрира; 3 —иллюминатор; 4 — окуляр зрительной трубы; В — ручка для переноса теодолита; 6 — установочный вннт; 7 — корпус подставки; 8 — закрепительный винт подставки теодолита; 9 — подъемный винт.

Точный оптический теодолит 2Т2 (рис.1) имеет контактный уровень при алидаде вертикального круга, наблюдение за которым осуществляют через поворотную призму.

В поле зрения отсчетного микроскопа (рис. 2) видны три окошка. Перед отсчетом в центральном среднем окошке, разделенном горизонтальной линией, совмещают двойные изображения верхних и нижних штрихов угломерного круга. В верхнем большом окошке отсчитывается число градусов и десятки минут (число от 0 до 5). Цифра, расположенная под числом градусов, показывает число десятков минут. Единицы минут и секунды отсчитывают по горизонтальной неподвижной черте (индексу) в малом правом окошке. На рис. 2 показан отсчет по горизонтальному кругу, равный 11°35’26,5″. Перед отсчетом по вертикальному кругу установочным винтом необходимо совместить концы пузырька уровня при вертикальном круге.

Поверки теодолита 2Т2.

     После получения теодолита 2Т2 было выявлено, что данный прибор находится в рабочем состоянии ( без видимых механических повреждений).

     Поверки:

1.Механические условия — поверка выполнена успешно.

2. Поверка уровня — поверка выполнена успешно.

3. Коллимационная ошибка — поверка выполнена успешно.

Величина коллимационной ошибки с=1,55 » и является допустимой.

4.Вертикальная нить сетки — поверка выполнена успешно.

5.Поверка места нуля (МО) — поверка выполнена успешно, т.к. МО является допустимым и постоянным (МО = 1,35 «)

     Вычисления и расчеты приведены в паспорте поверок теодолита 2Т2. (см. Приложение 1 – Паспорт поверок теодолита 2Т2)

   Вывод: на данной лабораторной работе изучено описание устройства теодолита 2Т2; успешно выполнены поверки теодолита 2Т2. Данный прибор пригоден для работы, так как все соответствующие значения допустимы.

    Скачать с Depositfiles

greleon.ru

Оптический теодолит УОМЗ 3Т2КА

Описание:

УОМЗ 3Т2КП/3Т2КА – это механическое устройство, относящееся к распространенному классу оптических теодолитов, которое демонстрирует очень высокую точность при проведении измерений. Значения горизонтальных и вертикальных углов засекают микрометром, с разбитыми на нем отметками в 1''.

Надежность и точность.

В отличие от аналогичных приборов зарубежных производителей, модель 3Т2КП/3Т2КА от УОМЗ предоставит комфортное применение при температурах до 40°С ниже нуля. Этот и многие другие показатели характеризуют этот прибор как чрезвычайно надежный и, одновременно, очень простой.

Благодаря установленному компенсатору, все вертикальные углы будут измерены с максимальной быстротой и точностью. К тому же эти углы, равно как и горизонтальные, можно измерять как обычным методом, так и способом автоколлимации.

Области применения.

Данная модель теодолита довольно широко распространена, так как с ее помощью легко выстраивать геодезические сети сгущения, а также выполнять множество видов различных работ из сферы прикладной геодезии. Используя УОМЗ 3Т2КП/3Т2КА от отечественного производителя, определяют азимут днем – по Солнцу, ночью – по Полярной Звезде.

Комплектация содержит само устройство, специально разработанный кейс для транспортирования, инструменты для юстировки, отвес и инструкцию по использованию.


Технические характеристики:



Увеличение

30x

СКО горизонтального угла

2''

СКО вертикального угла

2,4''


прямое

Минимальное расстояние визирования

0,9 м

Рабочий диапазон компенсатора

±3'

Диаметр объектива

48 мм

Центрир

оптический 2,5x

Масса теодолита

4,0 кг



Комплектация: оптический теодолит УОМЗ 3Т2КП, транспортировочный кейс, отвес, набор юстировочных инструментов, инструкция по эксплуатации.


Файлы:
- Руководство пользователя - УОМЗ 3Т2КА (517.61KB)

Сопутствующие товары

Написать отзыв

eft-teodolit.ru

Устройство теодолита. Устройство теодолита 2Т30

Для выполнения геодезических работ используется большое число специальных приборов и инструментов. Основным из них является теодолит, применяемый для измерения углов и расстояний.

Что такое теодолит

Теодолит – специальный геодезический прибор, необходимый для измерения горизонтальных и вертикальных углов. Он используется для выполнения многих работ, в том числе строительных.

Теодолит был изобретен людьми много сотен лет назад, а выглядел он просто. С тех пор инструмент приобрел множество модификаций. Сегодня он оснащается электронными компенсаторами, более точными уровнями, новыми устройствами отсчета. Современный теодолит имеет гораздо большую точность снятия отсчетов как по горизонтальному, так и по вертикальному кругу.

Общее устройство теодолитов

Теодолит – устройство, состоящее из горизонтального и вертикального лимба для измерения углов. Лимб представляет собой круг с оцифрованными значениями от 0 до 360 градусов. Для более точного взятия отсчетов на теодолите имеется также алидада – отсчетное устройство, позволяющее помимо величины в градусах определить еще значения минут и секунд.

Прибор имеет зрительную трубу с многократным увеличением для наведения на цель. Таким образом, можно измерить угол или положение до цели, которая находится на значительном расстоянии от теодолита. Кроме того, имеется труба микроскопа, где можно увидеть значение с точностью до минут и секунд. По ней берется отсчет горизонтального или вертикального угла.

На теодолите есть круглый или цилиндрический уровень. С их помощью прибор приводится в горизонтальное положение. Обычно современные теодолиты оснащаются двумя видами уровней для более точной установки прибора и повышения качества работы.

Уровень теодолита устанавливается в необходимое положение с применением установочных винтов, расположенных на подставке-трегере. Кручением этих винтов можно изменить положение плоскости прибора.

Виды теодолитов

Устройство теодолитов подразделяется на механическое, оптическое и электронное.

Наиболее примитивными являются механические теодолиты. Они включают в себя такое отсчетное устройство, как верньер. Подобный прибор не имеет оптической системы, а значение угла берется на глаз. На данный момент оптические и электронные теодолиты полностью вытеснили механические приборы по причине низкой точности работы последних.

Теодолит с оптической системой устройства был изобретен в начале двадцатого века. Данные приборы наиболее многочисленны: они включают в себя микроскоп-оценщик, односторонний и двухсторонний оптический микрометр, шкаловый микроскоп. Все системы имеют разный принцип снятия отсчетов и разную точность.

Сегодня оптические теодолиты постепенно вытесняются электронными, но все еще применяются для выполнения геодезических работ. Это происходит ввиду низкой стоимости, более дешевого обслуживания и удовлетворительной точности работ. Главным поставщиком приборов в России является Уральский оптико-механический завод. Он выпускает такие модели, как 2Т30, 2Т30П, 4Т30П.

Электронные теодолиты-тахеометры являются представителями последнего поколения. Они полностью автоматизируют процесс снятия отсчетов и вычислений необходимых значений. Для того чтобы измерить нужный вертикальный или горизонтальный угол с помощью такого прибора, достаточно навести его на заданную точку и нажать кнопку на панели тахеометра. На дисплее отобразятся вычисленные углы и расстояния.

Типы отсчетных устройств

Самый многочисленный ряд приборов – оптические. Они имеют разные схемы устройства теодолита. Это зависит от имеющегося в конструкции отсчетного прибора.

Отсчетные устройства делятся на:

  • шкаловый микроскоп;
  • микроскоп-оценщик;
  • односторонний оптический микрометр;
  • двусторонний оптический микрометр;
  • верньеры.

Каждая из представленных систем имеет разную точность измерения углов и разный принцип снятия отсчета.

Теодолит Т30

Устройство теодолита Т30 представлено оптическим отсчетным механизмом – микроскопом-оценщиком. Это означает, что значение измеряемого угла определяется в поле зрения микрометренной трубы по делениям лимба - на глаз.

Теодолит Т30 имеет фокусировку зрительной трубы внутреннего типа, предоставляя возможность наводиться на точки на расстоянии от двух метров до бесконечности. Настройка резкости прибора изменяется с помощью винта кремальеры, расположенного непосредственно на зрительной трубе.

Устройство теодолита не включает в себя наличие оптического центрира, позволяющего расположить вертикальную ось прибора прямо над точкой. Центрирование осуществляется с помощью зрительной трубы и специальной насадки, позволяющей снимать отсчеты до 270 градусов.

Точность данного прибора составляет 30 секунд, что относит его к теодолитам технического класса. Это означает, что Т30 предназначен для осуществления работ низкой точности. К ним можно отнести некоторые строительные работы и построение сетей сгущения на местности.

Теодолит 2Т30 и 2Т30П

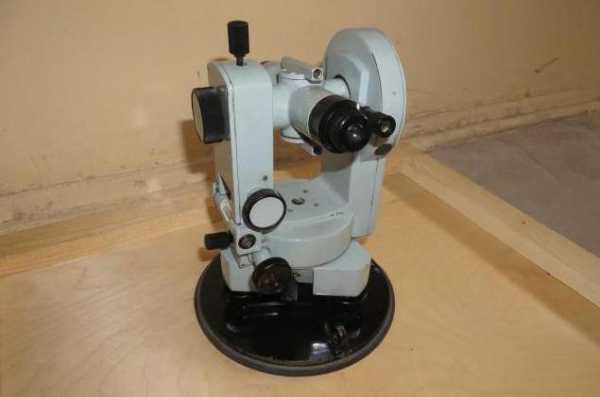

Теодолит 2Т30 – оптический прибор второго поколения, разработанный Уральским оптико-механическим заводом. Имеет ряд модификаций, не включенных в комплектацию Т30.

В качестве отсчетного устройства теодолит 2Т30 включает в себя шкаловый микроскоп. Данный вид механизма облегчает работу с прибором и повышает точность работы. Для того чтобы снять отсчет минутной доли, необходимо по имеющимся штрихам определить местоположение биссектора, а для уточнения времени – на глаз определить его положение между двумя минутными делениями. Такой механизм позволяет находить углы с точностью до тридцати секунд. Это также относит 2Т30 к классу технических теодолитов.

Устройство теодолита 2Т30 имеет повторительную систему снятия отсчета. Лимб теодолита может вращаться отдельно, без задействования алидады, что позволяет измерять углы на несколько направлений.

Теодолит имеет микрометренный винт для горизонтального и вертикального круга. Это предоставляет возможность более точного наведения на визирную цель. Для быстрого поиска и грубого наведения также используют коллиматорные визиры, расположенные снизу и сверху зрительной трубы.

2Т30 имеет перевернутое изображение зрительной трубы. Устройство теодолита 2Т30П, аналогичного первому, имеет в своей конструкции специальную призму, поворачивающую пучок света на 180 градусов так, что изображение становится прямым. Конструкция прибора позволяет выполнять сложнейшие работы, которые требуют высокой точности измерений.

Теодолит 4Т30П

4Т30П является представителем четвертого поколения оптических теодолитов. Отсчетным устройством, использующимся в его схеме, остается шкаловый микроскоп. В устройство включены другие модификации, повышающие качество и скорость выполнения измерений.

В механизме прибора имеется оптический центрир с двукратным увеличением. С его помощью осуществляется точное центрирование на геодезический пункт или точку.

Устройство теодолита 4Т30П включает в себя нитяной дальномер, позволяющий определить горизонтальное положение до визирной цели, используя специальные рейки.

Данный прибор до сегодняшнего дня используется в строительстве, геодезических изысканиях и маркшейдерских работах, благодаря небольшой массе, компактности и удобству в использовании.

Поверки теодолита

Поверки теодолита – комплекс проверочных работ, позволяющих выявить неточности измерений и неправильность работы прибора. Их необходимо проводить регулярно для того, чтобы сохранять инструмент в рабочем состоянии.

Поверки теодолита различны для каждой модели. Они зависят от типа отсчетной системы, точности измерения горизонтальных и вертикальных углов и устройства теодолита.

Общим для всех видов приборов является соблюдение следующих условий:

  • перпендикулярность вертикальной и горизонтальной оси инструмента;
  • параллельность оси цилиндрического уровня и зрительной трубы;
  • перпендикулярность вертикальной нити сети нитей и горизонтальной оси теодолита;
  • постоянство места нуля.

Если перечисленные условия не соблюдаются, необходимо выполнить юстировку прибора.

Правильное использование теодолита

Для того чтобы обеспечить высокую точность измерений и длительную работу прибора, необходимо правильно использовать теодолит. Обязательно осуществлять транспортировку инструмента и его комплектующих в специальном чехле, не хранить прибор в губительных для его целостности условиях, своевременно проводить юстировки и поверки устройства теодолита.

fb.ru

Теодолит: инструкция и технические характеристики

О том, что такое теодолит, инструкция, приведенная ниже, подробно расскажет.

Очень часто в различных сферах деятельности возникает необходимость замерить углы. Обычный канцелярский транспортир здесь будет выглядеть смешно. Поэтому есть специальный прибор с интересным названием «теодолит». Это измерительный прибор, который применяется в геодезических или топографических съемках и просто на стройке, служит для замера горизонтальных и вертикальных углов. Замеры происходят с помощью нитяного дальномера или буссолью.

Теодолит — это устройство, предназначенное для замеров горизонтальных и вертикальных углов.

Теодолит: принцип действия

Теодолит появился еще в 17 веке. Тогда он совмещал в себе два полезных прибора: прибор для измерения углов и подзорную трубу. Сегодня современные теодолиты столь же популярны. Их применяют в геодезии и во время строительства промышленных сооружений, где от точности расположения установок зависит не только производство, но и безопасность людей.

Самые первые теодолиты имели следующую конструкцию:

Устройство теодолита.

  • инструмент имел угломерный круг, другое его название «лимб», в центре которого размещалась стрелка, вращающаяся на игле, словно стрелка компаса;
  • на линейке были вырезы, оснащенные нитями, с помощью которых и осуществлялся расчет;
  • угломерный круг крепили на вершину необходимого для замеров угла;
  • поворачивая, надо было совместить угол с какой-либо нитью, это была первая отметка;
  • по тому же принципу отмечалась вторая отметка;
  • разница приравнивается к значению угла.

Современные теодолиты ничем не отличаются по конструкции и принципу действия, с той лишь разницей, что произошло значительное усовершенствование конструкции.

Вернуться к оглавлению

Классификация современных теодолитов

Теодолиты могут существенно различаться. Зависит это от их отличительных признаков. Разберем подробнее классификацию данного инструмента.

Разновидности теодолитов:

Для правильной работы теодолит должен быть надежно укреплен на штативе.

  1. Если рассматривать по точности, инструменты подразделяются на точные, технические и высокоточные. Среднеквадратичное отклонение таких инструментов составляет до 15, больше 20 и до 1 секунды соответственно.
  2. Теодолиты различают по конструктивному исполнению. Так, различают простые и повторительные теодолиты. У простого вида инструмента стрелка надежно скреплена с вертикальной осью, а у повторительных лимб со стрелкой вращаются совместно и раздельно. Раздельное вращение и дает возможность замерить угол путем повторения.
  3. Простые теодолиты подразделяют на фото- кино- а также гиротеодолиты. По своей структуре они предназначаются для использования в определенных сферах.
  4. Сегодня в основном применяются электронные теодолиты. Такой вид измерительного прибора имеет специальное устройство, которое замеряет координаты точек, за счет чего происходят расчеты. Кроме того, такой измерительный прибор позволяет работать в ночное время.

Вернуться к оглавлению

Современные теодолиты — какие лучше?

На сегодняшний день производят два вида данного инструмента: оптический и электронный. Невозможно сказать, какой из них лучше. У каждого есть свои плюсы и минусы.

Оптический теодолит отличается лишь тем, что требует подготовки к работе. Его необходимо правильно установить с помощью цилиндрического уровня, соблюдая точную горизонтальность. У него имеется три винта для подъема. Их необходимо правильно отрегулировать, чтобы привести инструмент в рабочее состояние. Кроме того, оптический теодолит имеет зрительную трубу, которая необходима для проведения наблюдений.

Виды поверок теодолита: а — установка по двум винтам; б — установка по третьему винту; в — поверка правильности установки уровня.

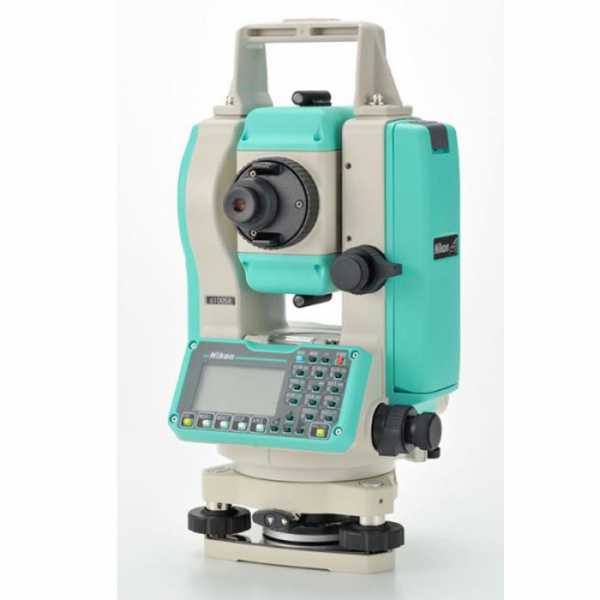

Электронный теодолит производит замеры автоматически. Имея жидкокристаллический дисплей, он с точностью определяет значение и отображает его на экране. Вот только такие приборы не запоминают значения. Их необходимо использовать только там, где есть электричество, поскольку электрический инструмент не имеет аккумуляторных батарей. В остальных случаях также применяют оптический прибор.

Инструкция по применению есть к каждому прибору любой модели, поэтому использование его не вызовет каких-либо проблем.

В результате можно сделать вывод, что выбор инструмента напрямую зависит от человека, которому предстоит им воспользоваться. Он сам должен определиться по финансовым затратам, удобству и характеристикам устройства.

Каждая модель теодолита имеет свои технические характеристики. Они существенно отличаются по таким признакам, как освещение, поле зрения, цены, деление шкалы, погрешности и т.д.

Перечислим основные характеристики, которые распространяются на большую часть разновидностей измерительного инструмента:

  • масса теодолита с подставкой в среднем составляет от 4 до 5 кг;
  • рабочая температура прибора -40 — +50 градусов по Цельсию;
  • средняя погрешность прибора — 0,1”;
  • цена деления шкалы — 1”;
  • гарантия от завода изготовителя — 3 года.

Перед приобретением теодолита следует внимательно изучить характеристики и оформить гарантию.

Вернуться к оглавлению

Инструкция по применению теодолита

Применение любого прибора должно проводиться строго по инструкции, которая содержит руководство по применению.

Инструкция содержит изложенные меры безопасности, направленные больше на правильное использование измерительного прибора, на осуществление правильных замеров.

Схема измерения вертикальных углов теодолитом.

  1. Измерение горизонтального угла. Перед началом замера следует установить теодолит в правильном рабочем положении. В зависимости от разновидности и модели проводят различные горизонтирования и центрирования для достижения максимально точного и верного показателя. Далее, установив оси вращения на вершине рабочего измеряемого угла, принимаются за фиксирование показателей. При круге «лево» наводят трубу к первой стороне угла и фиксируют ее значение. Затем, поворачивая по часовой стрелке, труба достигает второй стороны, где также фиксируют отметку. Вычисляют разницу, значение запоминают. Ту же процедуру проводят при круге «право». Вычисляют значение угла. Для точного определения значения измеренного угла берут среднеарифметический показатель двух величин.
  2. Измерение вертикального угла. Здесь используется вертикальный круг, где центр лимба и геометрическая ось совмещаются. При этом лимб должен быть надежно закреплен на одном конце оси. Как и при замере горизонтального угла, устанавливают теодолит в рабочее состояние в зависимости от модели и разновидности. Далее следует определить место нуля, а затем отсчитывают верхний круг в два приема. Значения в приемах «право», «лево» рассчитывают и запоминают. Среднее арифметическое значение будет являться окончательным значением замеренного угла.

Электронный и оптический теодолит должен применяться только по назначению. Содержимое инструкции должно соблюдаться при эксплуатации. Приобретая теодолит в специализированном магазине, вы автоматически получаете возможность гарантийного обслуживания. Поэтому, в случае неисправностей, следует немедленно обратиться за помощью к специалисту. В противном случае можно полностью вывести прибор из рабочего состояния.


moiinstrumenty.ru

УОМЗ 3Т2КП

Вид Теодолита

Выбор производителя

Выбор по цене

Точность измерения углов

Увеличение зрительной трубы

Сопутствующие товары

Описание:

Теодолиты УОМЗ 3Т2КП/3Т2КА предназначены для измерения горизонтальных и вертикальных углов. Относятся к классу точных приборов. Имеют микрометр с ценой деления 1''. Применяются для построения геодезических сетей сгущения; в прикладной геодезии – для производства  разбивочных, строительно-монтажных работ, инженерных изысканий, установки технологического оборудования в проектное положение и прочих работ; в астрономо-геодезических измерениях – для определения азимута по Солнцу, Полярной Звезде.



Они надежны и просты в работе. Наличие компенсатора при вертикальном круге позволяет производить измерения вертикальных углов быстро и точно. В отличие от зарубежных аналогов, оптические теодолиты 3Т2КП/3Т2КА позволяют выполнять геодезические работы при экстремально низких температурах – до минус 40°С.



Теодолит 3Т2КА позволяет измерять вертикальные и горизонтальные углы, как обычным, так и автоколлимационным методом.





Технические характеристики:



Увеличение

30x

СКО горизонтального угла

2''

СКО вертикального угла

2,4''


прямое

Минимальное расстояние визирования

0,9 м

Рабочий диапазон компенсатора

±3'

Диаметр объектива

48 мм

Центрир

оптический 2,5x

Масса теодолита

4,0 кг



Комплектация: оптический теодолит УОМЗ 3Т2КП, транспортировочный кейс, отвес, набор юстировочных инструментов, инструкция по эксплуатации.


Файлы:
- Руководство пользователя - УОМЗ 3Т2КП (452.04KB)

Сопутствующие товары

Написать отзыв

eft-teodolit.ru

Поверки и юстировки теодолита 3Т2КП — Мегаобучалка

а)Поверка цил и кр уровней. Ось цил ур-ня, проходящая по внутр пов-ти ампулы, должна быть перп оси вращ прибора. Доп отклонение не больше чем на 1 деление. Ось кр ур-ня должна быть паралл оси вр приб. Поверка кр ур-ня произв после поверки и юстировки цил ур-ня. Юст пр-ся только при пом винтов кр ур-ня. б) поверка устойчивости штатива и подставки. При вращении алидады гор круга должна быть обеспечена устойчивость штатива и подставки. Зр тр визируют на марку, затем слегка надавливают на головку штатива, чтоб сн сместилась с марки не более чем на 0,5-0,6 ширины биссектора. Если сн снова устанавливается на марке, то усл вып-ся, если нет, то необх гаечным ключом подтянуть болты головки штатива. Так же поверяется подставка. Юстировка подставки: побъемные винты вращ до тех пор, пока отверстие на втулке не совпадет с регул-ой гайкой. При пом шпильки устанавливают ход винта. в)определение рена опт устройства. Реном наз-ся несоответствие шкалы изображаемой опт сис-мы в фокальной плоскости микроскопа, изображения наименьшего интервала лимба. Рен гор круга rГ≤1,5”, rB≤2”. Если рен получился не больше 10”, то в отсчеты вводится поправка: ∆r=0,1r*u, где u- отсчет в минутах. г)Определение коллимационной погрешности. Виз ось зр тр должна быть перп оси вр зр тр. С=(Л-П±180)\2. Зр тр наводят на марку, распол на расст не меньше 50 м, при этом отклонение виз луча от линии горизонта не более 2 градусов. Измер произв при 2х положениях верт круга. Расхождение м-у приемами С≤6”,а среднее значение Сср≤5”. Если прибор нах-ся в раб сост, то С≤15” , т.к. углы изм при 2х полож верт круга. Юстировка: при пом рукоятки микрометра устан исправ отсчет Л-С, П+С. Наводящим винтом гор круга совмещают штрихи. В этом случае перекрестие сместится с марки. При пом спец ключа, вращая клиновое кольцо совмещают изобр сн с маркой. Если колл ошибка не больше 1-2’, то юст произв-ся юст винтами. д) определение места зенита верт круга. Mz=(Л+П±360)\2. ν=90-z. Место зенита должно быть постоянным и близким к 0. измер произ-ся при 2х положениях верт круга 3 или 4 раза и вычисл сред зн. Юстировка. На шкале верт круга устан отсчет 5’00” при пом рукоятки микрометра. Навод винтом совмещают штрихи. При пом рукоятки вводят в отсчет MZ. Если оно положительное, то вычитают. В этом случае штрихи расходятся. Совместить штрихи юстир винтом. е) определение наклона гор оси прибора. i=0,25*ctgα[(Лниж-Лверх)-(Пн-Пв)]. i≤20” в раб сост 40. Если больше, то прибор отдают в опт маст. Ось вр зр тр должна быть перп оси вр пр. Теод устан на расст 2-3м от стены и наводят на стену зр тр под углом 25 гр. и устанавливают марку и бурет отсчеты по гор и верт кр. Затем проектируют зр тр на высоту инструмента. Допуск ±1гр. Уст вторую марку и берут отсчеты по гор кругу. То же самое при втором положении верт круга. ж) поверка оптического центрира. Ось опт центрира должна совпадать или являться продолжением отвесной оси вр пр. Прибор гориз-ся, на пов-тя земли под теод кладем марку(лист бумаги с крестом),при этом марку точно совмещают с центром опт центрира. Затем поворачивают алададу вокруг своей оси и смотрят, не ушла ли марка с перекрестия сетки опт центрира. Допуск:отклонение от центра перекрестия сн не должно превышать радиуса малой окружности.



24. Передача координат с вершины знака на землю. Вывод.

25.Привязка к отдаленным пунктам ГГС.Как известно, координаты пункта могут быть определены

прямой и комбинированной засечками с двух исходных пунктов или обратной засечкой по трем исходным пунктам. В этих случаях координаты пункта будут получены по необходимому числу исходных пунктов и измерений. Засечки, в которых используется необходимое число пунктов и измерений, называют однократными.

Координаты, определенные из однократных засечек, будут бесконтрольными как величины, определенные только по необходимому числу измерений. Для того чтобы иметь контроль правильности определения

координат, найденных из засечек, необходимо использовать избыточные пункты и произвести избыточные измерения. Засечки, в которых для получения координат пункта используют избыточное число пунктов и измерений, называют многократными. Прямой многократной засечкой называется определение положения пункта путем измерения углов или направлений на определяемый пункт не менее чем с трех пунктов, координаты которых известны. Обратной многократной засечкой называется определение положения пункта путем измерения углов или направлений на определяемом пункте, не менее чем на четыре пункта, координаты которых известны. В особых случаях привязки полигонометрического хода к отдаленным пунктам государственной геодезической сети эту задачу можно решить способом прямой или обратной многократной за сечки. Наличие избыточных измерений в многократных засечках приводит к уравнительным вычислениям. Метод наименьших квадратов рассматривает два основных способа уравнивания: параметрический и коррелатный. Уравнивание можно выполнять любым из этих способов. Оба дают одни и те же значения для уравниваемых величин, но объем вычислительного труда при решении конкретных задач будет разный. Поэтому, прежде чем приступить к уравниванию, следует выбрать тот способ, который при решении этой задачи потребует меньшего

объема вычислений. При наличии ЭВМ предпочтение отдают тому способу, для которого легче и наиболее эффективно можно составить программу вычислений. При уравнивании результатов измерений в многократных засечках предпочтение отдают параметрическому способу. В этом способе число нормальных уравнений, которое предстоит решать при любом числе избыточных измерений, будет равно числу неизвестных. В многократных засечках неизвестных всегда два — координаты х и у искомого пункта. Известно, что в параметрическом способе уравнивания каждое неизвестное (параметр) представляют в виде суммы двух слагаемых: приближенного значения и поправки к нему. Для искомых координат х и у пункта Р это будет выражаться так: Х = х0 + dx y=y0+dy.Приближенные значения координат х 0 и у 0 получают из решенияоднократных засечек, а поправки и — из уравниваниярезультатов измерений по методу наименьших квадратов параметрическимспособом с использованием дифференциальных формул.дирекционного угла.

26. Дифференциальные формулы дирекционного угла. Вывод.Пусть имеем линию А В, координаты ее концов

ХаУа и хвУв заданы. Дирекционный угол этой линии а можно вычислить по формуле tgα=yb-ya/xb-xa



Рисунок



Предположим, что точка В переместилась в положение В', координаты этой точки получили приращение dx и dy. В соответствиис этим дирекционный угол а линии А В изменится на величину ∆а, но так как dxB и dyB — величины малые, то можно считать, что угол α изменился на величину da (∆а ≈ da). Установим связь между изменением координат конечной точки отрезка прямой и изменением дирекционного угла этого отрезка.

Дифференцируя формулу для вычисленияα, получим 1/cos^2α*dα/ρ=((xB-xA) dyB-(yB­-yA) dxB)/(xB-xA)^2. Так как

Хв-xA = s cos а, yB — yA = s sin а,то можно записать dα=ρ((cosα/S)dyB-(sinα/S)dxB). Введем обозначения: (a)=-ρsinα, (b)= ρcosα. тогда получим dα=(a)/S dxB+(b)/S dyB (*). Если конечная точка В линии А В сохраняет свое положение, а перемещается начальная точка A, изменяются ее координаты на dxAи dyA, то очевидно, что между изменением

координат точки А и изменением дирекционного угла линии А В

существует связь, выражаемая такой же формулой (*) , только коэффициенты при dxAи dyAбудут иметь знаки, противоположные знакам при коэффициентах dxBи dyB• В этом случае формула будет иметь вид dα=-(a)/S dxА-(b)/S dyА (**). Формулы (*) и (**)называются д и ф ф е р е н ц и а л ь н ы м и ф о р м у л а м и дирекционного угла.

В общем случае (рис. 153, в), когда изменяется положение обоих концов линии АВ, дифференциальная формула принимает вид dα=-(a)/S dxА-(b)/S dyА+(a)/S dxB+(b)/S dyB

megaobuchalka.ru

Руководство по эксплуатации Теодолит 2Т5К

1. РАБОТА С ОПТИЧЕСКИМ ТЕОДОЛИТОМ

1. РАБОТА С ОПТИЧЕСКИМ ТЕОДОЛИТОМ Задание 1. Изучение устройства теодолита серии Т30 В ходе выполнения данного задания студент должен изучить устройство теодолита серии Т30: его основные узлы, винты и

Подробнее

Самостоятельная работа 2.

РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ ГЕОЛОГОРАЗВЕДОЧНЫЙ УНИВЕРСИТЕТ СЕКЦИЯ МАРКШЕЙДЕРСКОГО ДЕЛА КАФЕДРЫ РМС и МД Самостоятельная работа 2. Пояснение. Устройство теодолита. Цель работы: изучить устройство технических

Подробнее

Лабораторная работа 5

Лабораторная работа 5 Тема: : Устройство теодолитов. Взятие отсчётов по вертикальному и горизонтальному угломерным кругам. Порядок работы с теодолитом на местности при съёмках Цель: Познакомиться с устройством

Подробнее

Лабораторная работа 5

Лабораторная работа 5 Тема: : Устройство теодолитов. Взятие отсчётов по вертикальному и горизонтальному угломерным кругам. Порядок работы с теодолитом на местности при съёмках Цель: Познакомиться с устройством

Подробнее

Измерение углов на местности

Измерение углов на местности Для измерения горизонтальных и вертикальных углов на местности служат теодолиты Основные узлы: Ориентирующее устройство Угловые рабочие меры 4Т30П Осевая система Отсчетные

Подробнее

«Работа с теодолитом»

ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ УПРАВЛЕНИЕ ДИСТАНЦИОННОГО ОБУЧЕНИЯ И ПОВЫШЕНИЯ КВАЛИФИКАЦИИ Кафедра «Высшая геодезия и фотограмметрия» Практикум к выполнению лабораторных работ по теме

Подробнее

Н.В. Гейко ИЗУЧЕНИЕ ТЕОДОЛИТА

Министерство образования и науки Российской Федерации Рубцовский индустриальный институт (филиал) ФГБОУ ВПО «Алтайский государственный технический университет им. И.И. Ползунова» Н.В. Гейко ИЗУЧЕНИЕ ТЕОДОЛИТА

Подробнее

CONDTROL 20X/24X/32X СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4 ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ ПРИБОРА 5 РАБОТА С ПРИБОРОМ 6 1. Установка прибора и горизонтирование 6 2. Наведение и фокусирование 7 3. Измерения 7 ПРОВЕРКИ И ЮСТИРОВКИ

Подробнее

Подготовка к измерениям

Содержание Устройство...... 4 Подготовка к измерениям.... 6 Установка инструмента............ 6 Подготовка инструмента....... 7 Процедура измерения...... 8 Нивелирование.............. 8 Перенос высоты..........10

Подробнее

Р У К О В О Д С Т В О

Федеральное агентство железнодорожного транспорта Уральский государственный университет путей сообщения Кафедра «Мосты и транспортные тоннели» Ф.Е. Резницкий Р У К О В О Д С Т В О к использованию геодезических

Подробнее

НИВЕЛИР С КОМПЕНСАТОРОМ

НИВЕЛИР С КОМПЕНСАТОРОМ серия VEGA Руководство пользователя Содержание I. Технические характеристики... 2 II. Техническое оснащение прибора... 3 III. Работа с прибором... 4 1. Установка прибора и горизонтирование...

Подробнее

Р У К О В О Д С Т В О

Федеральное агентство железнодорожного транспорта Уральский государственный университет путей сообщения Кафедра «МОСТЫ И ТРАНСПОРТНЫЕ ТОННЕЛИ» Ф.Е.Резницкий Р У К О В О Д С Т В О к лабораторным работам

Подробнее

VEGA L24, L30, L32c. Руководство пользователя

À VEGA L24, L30, L32c Руководство пользователя Содержание ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ...3 ВНЕШНИЙ ВИД...4 ПОДГОТОВКА К РАБОТЕ...7 НАВЕДЕНИЕ НА ЦЕЛЬ И ФОКУСИРОВАНИЕ...8 КОМПЕНСАТОР...9 РАБОТА С ИНСТРУМЕНТОМ...10

Подробнее

CONDTROL GAL 20 / GAL 24 / GAL 32 СОДЕРЖАНИЕ

СОДЕРЖАНИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4 ТЕХНИЧЕСКОЕ ОСНАЩЕНИЕ ПРИБОРА 5 РАБОТА С ПРИБОРОМ 6 1. Установка прибора и горизонтирование 6 2. Наведение и фокусирование 7 3. Измерения 7 ПРОВЕРКИ И ЮСТИРОВКИ

Подробнее

+7 (495)

Руководство по эксплуатации нивелиров серии NL 1 Содержание I. Сводная таблица технических характеристик.3 II. Внешний вид инструмента...3 III. Руководство пользователя....4 1. Установка и горизонтирование.4

Подробнее

ТЕОДОЛИТ 3Т5КП. ПАСПОРТ 3Т5КП-сб0 ПС

ТЕОДОЛИТ 3Т5КП ПАСПОРТ 3Т5КП-сб0 ПС 1 ÑÎÄÅÐÆÀÍÈÅ 1 НАЗНАЧЕНИЕ ТЕОДОЛИТА... 3 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ... 3 3 КОМПЛЕКТНОСТЬ... 5 4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ... 8 4.1 Теодолит... 8 4.2 Штатив... 12

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

МИНИСТЕРСТО ОБРЗОНИЯ И НУКИ РОССИЙСКОЙ ФЕДЕРЦИИ СТРООСКОЛЬСКИЙ ФИЛИЛ ФЕДЕРЛЬНОГО ГОСУДРСТЕННОГО БЮДЖЕТНОГО ОБРЗОТЕЛЬНОГО УЧРЕЖДЕНИЯ ЫСШЕГО ОБРЗОНИЯ «РОССИЙСКИЙ ГОСУДРСТЕННЫЙ ГЕОЛОГОРЗЕДОЧНЫЙ УНИЕРСИТЕТ

Подробнее

Оптический нивелир N-38

Оптический нивелир N-38 Содержание Введение 4 Устройство нивелира 4 Работа с нивелиром 6 Поверка и юстировки 8 Уход и хранение 12 Стандартная комплектация 13 Дополнительные принадлежности 13 Технические

Подробнее

ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ

ТЕХНИЧЕСКОЕ НИВЕЛИРОВАНИЕ Ходы технического нивелирования прокладываются между двумя исходными реперами в виде одиночных ходов или в виде системы ходов с одной или несколькими узловыми точками. Проложение

Подробнее

Нивелир с компенсатором

Руководство по эксплуатации VIII. Гарантийные обязательства На прибор дается гарантия 4 года с момента покупки. В течении гарантийного срока в случае обнаружения заводского брака производится ремонт прибора.

Подробнее

Кафедра инженерной геодезии

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ НОВОСИБИРСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО- СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ Методические указания составлены ст. преподавателем С.А.Дроздецким;

Подробнее

ГЕОДЕЗИЯ Измерение углов теодолитом

Федеральное агентство по образованию Вологодский государственный технический университет Кафедра городского кадастра и геодезии ГЕОДЕЗИЯ Измерение углов теодолитом Методические указания по изучению курса

Подробнее

Оптические нивелиры с компенсатором

ГЕОДЕЗИЧЕСКИЕ ИНСТРУМЕНТЫ Руководство по эксплуатации C-20, C-24, C-28, C-32 Оптические нивелиры с компенсатором Содержание 1. Введение 3 2. Устройство нивелира 4 3. Работа с нивелиром 5 3.1 Установка

Подробнее

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ Государственное образовательное учреждение высшего профессионального образования Ухтинский государственный технический университет (УГТУ) НИВЕЛИР Методические указания

Подробнее

СОЗДАНИЕ СЪЕМОЧНОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ

Федеральное агентство железнодорожного транспорта Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ

Подробнее

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Министерство образования и науки Украины Государственное высшее учебное заведение «Национальный горный университет» МЕТОДИЧЕСКИЕ УКАЗАНИЯ к выполнению лабораторных работ по дисциплине: «Геотехнологии горного

Подробнее

Лабораторный практикум по высшей геодезии

Министерство образования и науки Российской Федерации Федеральное государственное автономное образовательное учреждение высшего профессионального образования Уральский федеральный университет имени первого

Подробнее

Руководство по эксплуатации

Руководство по эксплуатации Оптический теодолит Модель: PROF X2 MEASUREMENT FOUNDATION Производитель: ADAINSTRUMENTS Адрес: WWW.ADAINSTRUMENTS.COM PROF X2 RUS Оглавление 1. Описание...............................................

Подробнее

ОСНОВЫ ГЕОДЕЗИИ И ТОПОГРАФИИ

ОСНОВЫ ГЕОДЕЗИИ И ТОПОГРАФИИ Раздел «Создание планово-высотного съемочного обоснования» МЕТОДИЧЕСКОЕ ПОСОБИЕ к выполнению практических и лабораторных занятий для студентов, обучающихся по специальностям

Подробнее

МАРКШЕЙДЕРСКИЕ И ГЕОДЕЗИЧЕСКИЕ ПРИБОРЫ

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего образования Санкт-Петербургский горный университет Кафедра маркшейдерского

Подробнее

ГКИНП (ГНТА) (издание официальное)

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ ЦЕНТРАЛЬНЫЙ ОРДЕНА «ЗНАК ПОЧЕТА» НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОДЕЗИИ, АЭРОСЪЕМКИ И КАРТОГРАФИИ им. Ф.Н. КРАСОВСКОГО ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ

Подробнее

Лабораторный практикум по высшей геодезии

Министерство образования и науки Российской Федерации Федеральное государственное автономное образовательное учреждение высшего профессионального образования Уральский федеральный университет имени первого

Подробнее

Тема. Угловые и линейные измерения

Тема. Угловые и линейные измерения Измерения углов выполняют для определения взаимного положения точек в пространстве. Пусть на местности имеем вершину угла точку О и точки А и В, образующие угол АОВ (рис.

Подробнее

База нормативной документации:

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ РОССИИ ЦЕНТРАЛЬНЫЙ ОРДЕНА «ЗНАК ПОЧЕТА» НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОДЕЗИИ, АЭРОСЪЕМКИ И КАРТОГРАФИИ им. Ф.Н. КРАСОВСКОГО ГЕОДЕЗИЧЕСКИЕ, КАРТОГРАФИЧЕСКИЕ

Подробнее

ТОЧНОСТИ ИЗМЕРЕНИЯ ГОРИЗОНТАЛЬНЫХ УГЛОВ

Министерство образования и науки РФ Федеральное государственное бюджетное образовательное учреждение высшего образования «Сибирская государственная автомобильно-дорожная академия ()» Кафедра «Геодезия»

Подробнее

Журналы геодезических измерений

Геодезическая документация Журналы геодезических измерений Геодезическая документация. Журналы геодезических измерений Содержание: 1. Пример заполнения страницы журнала измерения направлений Страница журнала

Подробнее

docplayer.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
