Теплопроводность чугуна и стали – Теплоемкость чугуна, теплопроводность чугуна, плотность, энтальпия, состав и свойства

alexxlab | 11.10.2018 | 0 | Вопросы и ответы

Содержание

Теплоемкость чугуна, теплопроводность чугуна, плотность, энтальпия, состав и свойства

Удельная теплоемкость чугуна

В таблице представлены значения средней удельной теплоемкости чугуна и энтальпия (теплосодержание) серых чугунов различного состава в зависимости от температуры.

Теплоемкость чугуна выражена в кДж/(кг·град) и указана в диапазоне от 100 до 1350°С.
Из таблицы видно, что с повышением температуры значения массовой теплоемкости чугуна и его энтальпия возрастают.

То же можно сказать и про энтальпию серых чугунов. Значения удельной теплоемкости чугунов и их энтальпия имеют различие в зависимости от состава чугуна. Например, при температуре 200°С теплоемкость чугуна в зависимости от состава изменяется от 290,1 до 460,5 Дж/(кг·град). При нагревании чугуна до температуры 1300°С эта величина увеличивается и становится равной 800…900 Дж/(кг·град).

Теплопроводность чугуна

В таблице даны значения теплопроводности чугуна в зависимости от температуры и состава. Также указана теплопроводность жидкого чугуна при температуре 1400°С.

Представлены значения теплопроводности для следующих марок чугуна: обыкновенный чугун, чугун молибденохромистый, молибденовый, хромоникелевый, марганцевоникелевый, чугун никельрезист, никросилал, хромоалюминиевый, медистый, обыкновенный чистый, серый чугун, отожженый ковкий чугун, жидкий чугун.

Теплопроводность чугуна дана в зависимости от температуры в диапазоне от 0 до 400°С. По данным таблицы видно, что с ростом температуры теплопроводность чугуна уменьшается. Значения теплопроводности чугуна распространенных марок указаны также в этой таблице.

Плотность чугуна, температура плавления и коэффициент линейного расширения

В таблице представлена плотность чугуна различных сортов, а также температура плавления чугуна и его коэффициент теплового линейного расширения (КТлР).

Следует отметить что плотность чугуна в зависимости от сорта находится в диапазоне от 6600 до 7700 кг/м3. Температура плавления чугуна составляет от 1095 до 1315°С, а его КТлР от 10,5 до 18·10-6 1/град.

Плотность чугуна, температура плавления и коэффициент расширения
Плотность чугуна, кг/м3
Серый чугун наименее плотный высокоуглеродистый6600-6950
Серый чугун обычный средней плотности7000-7300
Высококачественный чугун малоуглеродистый7400-7500
Жаростойкий, жаропрочный7500-7600
Чугун высоколегированный аустенитного класса7500-7700
Температура плавления чугуна, °С
Обычный серый чугун1095-1315
Жаростойкий чугун1300
Коэффициент линейного расширения чугуна (КТлР), 1/град
Обычный серый при температуре 20…450°С10,5·10-6
Обычный серый при температуре 20…750°С14·10-6
Высоколегированный аустенитного класса при температуре 20…150°С(16…18)·10-6
Жаростойкий чугун при температуре 20…250°С16,7·10-6
Жаростойкий чугун при температуре 250…750°С17,6·10-6

Источники:

  1. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М., «Металлургия», 1975.- 368 с.
  2. Чиркин В.С. Теплофизические свойства материалов ядерной техники. Справочник.

thermalinfo.ru

Теплопроводность стали — studvesna73.ru

Теплопроводность стали при увеличении в ней содержания хрома уменьшается.  [2]

Теплопроводность стали РФ1 примерно в 2 раза ниже теплопровод-ностиуглеродистой стали с тем же содержанием углерода.  [3]

Теплопроводность стали понижают примеси, особенно хром и никель.  [4]

Теплопроводность стали в зависимости от ее состава может быть также определена по формулам Р. Е. Кржижановского, составленным на основе предположения, что в равновесном структурном состоянии теплопроводность стали является функцией содержания в ней легирующих элементов и температуры.  [5]

Теплопроводность сталей и чугунов, помимо химического состава, существенно зависит от условий термической обработки, что объясняется различной теплопроводностью присутствующих структур.  [7]

Теплопроводность стали. зависит от содержания углерода и легирующих элементов, чем их больше в стали, тем меньшей теплопроводностью она обладает. Следовательно, изделия из малоуглеродистой или малолегированой стали нагревают быстрее, чем из высокоуглеродистой или высоколегированной.  [8]

Теплопроводность стали зависит от температуры, химического состава и состояния. Легированные стали имеют меньшую теплопроводность, чем углеродистые, а теплопроводность стали в литом состоянии ниже, чем в деформированном. Поэтому легированные стали и стали в литом состоянии ( слитки) нагревают обычно медленнее.  [10]

Поскольку теплопроводность стали снижается с увеличением легирования и увеличивается с повышением температуры ( фиг.  [11]

От теплопроводности сталей в значительной мере зависит срок службы инструмента, поскольку его поверхностные слои разогреваются до высоких температур. При лучшем отводе тепла сталь лучше сохраняет свою твердость и износостойкость: Срок службы работающих в тяжелых условиях инструментов горячей штамповки возрос в несколько раз после того, как материал инструментов заменили высокотеплопроводной сталью. Теплопроводность имеет большое практическое значение для нагрева и охлаждения крупногабаритных инструментов и блоков инструментов. Внутренняя часть блока инструментов в одних и тех же условиях нагревается и охлаждается тем быстрее, чем выше теплопроводность материала блока.  [12]

Коэффициент теплопроводности стали равен 40, а алюминия 175 — 200 ккал / м — час град.  [13]

Коэффициент теплопроводности стали равен 40, а алюминия 175 — 200 ккал / м час-град.  [14]

Коэффициент теплопроводности стали Кс 39 ккал / м2 час С, чугуна г 54 ккал / м час С, воздуха Яв 0 02 ккал / м час С.  [15]

Страницы:    9ensp;9ensp;1  9ensp;9ensp;2  9ensp;9ensp;3  9ensp;9ensp;4

Поделиться ссылкой:

Понятие «теплопроводность»

Для начала следует разобраться в самом понятии «теплопроводность». Это поможет пользователю легче лавировать среди сухих цифр и оперировать ими. Для того чтобы провести определённую работу, следует основательно подойти к делу и разузнать все возможные характеристики того материала, с которым впоследствии будет работать пользователь.

Теплопроводностью называют такую способность различных материальных тел к теплообмену (переносу энергии) к менее нагретым частям тела от его более нагретых частей. Этот процесс возможен, благодаря различным частицам тела, которые хаотически движутся. Такими частицами являются:

Такой теплообмен возможен во всех телах. в которых наблюдается неоднородное распределение температурных показателей. Сам механизм переноса тепла будет напрямую зависеть от агрегатного состояния рассматриваемого материала.

Также термин «теплопроводность» применяется для обозначения количественной характеристики способности любого физического тела проводить тепло. Если сравнивать тепловые цепи с цепями электрическими, то такой термин является аналогом проводимости.

Для того чтобы охарактеризовать количественную способность физического тела проводить тепло, используется специальная величина, которая именуется коэффициентом теплопроводности. Эта характеристика равна количеству теплоты. которое проходит через образец материала, обязательно однородного, единичной площади и единичной длины за единицу времени при единичной разнице температур. В известной всем системе СИ такая величина измеряется в Вт/(м*градус Цельсия).

Само явление теплопроводности зиждется на принципах, которые с лёгкостью объясняет молекулярно-кинетическая теория. Они заключаются в том, что нагретые молекулы двигаются намного быстрее. чем молекулы, пребывающие в своём обычном состоянии, поэтому при своём быстром хаотическом движении они способны влиять на другие молекулы, находящиеся в более холодных частях тела и передавать им своё тепло.

Теплопроводность стали

Для того чтобы оперировать полученными знаниями о теплопроводности материалов для последующей работы с ними, следует учитывать все существующие нюансы для отдельного физического тела.

Если говорить именно о стали, то следует помнить, что данная характеристика этого металла снижается. если содержит в себе примеси различного рода. Можно привести даже конкретные примеры, которые могут подтвердить этот общеизвестный факт. Например, если в стали увеличено содержание углерода, то это отрицательно сказывается на коэффициенте теплопроводности стали. У легированных сталей этот коэффициент ещё ниже из-за присадок.

Если рассматривать чистую сталь, не содержащую всяких примесей, то ей теплопроводность будет достаточно высока, как и у всех металлов. Составляет она около 70 Вт/(м*гр. Цельсия).

Если обратиться к показателям у углеродистых и высоколегированных сталей, то они существенно ниже, что в принципе неудивительно. Это объясняется наличием в их составе примесей, что понижает коэффициент теплопроводности. Кстати, следует помнить о том, что сам фактор термического воздействия может существенно повлиять на теплопроводность высоколегированных и углеродистых сталей. Дело в том, что при увеличении температуры, коэффициент этой величины таких сталей понижается.

Теплопроводность нескольких различных видов сталей

Тут будут представлены сухие цифры для того, чтобы пользователь мог сразу найти нужные для себя показатели коэффициента данной величины для некоторых марок сталей:

  • Коэффициент теплопроводности низкоуглеродистых сталей, которые применяются в производстве обычных труб, равен 54, 51, 47 (Вт/(м*гр. С) для 25, 125, 225 градусов по Цельсию соответственно.
  • Средний коэффициент углеродистых сталей, который можно высчитать при комнатной температуре, находится в диапазоне от 50 до 90 Вт/(М*гр. С).
  • Коэффициент теплопроводности для обычной стали, которая не содержит различных примесей, которые, в свою очередь, не могут никак повлиять на этот коэффициент, равен 64 Вт/(м*гр. С). Этот коэффициент несущественно изменяется при изменении термического воздействия. но точно не так сильно, как в случае с углеродистыми и легированными сталями.

Для успешного процесса обработки любого материала очень важно знать все его физические свойства и характеристики. Это нужно для того, чтобы успешно проделать всю требуемую работу и получить нужный результат. Незнание характеристик может привести к неприятным последствиям.

Теплопроводность стали — очень важный момент, если предполагается работа с этим металлом. Следует помнить не только основной коэффициент теплопроводности обычной стали, но и коэффициенты этой величины у её сплавов. Они обладают другими свойствами, что может сделать работу с ними более трудной.

Мастер должен быть обладать знаниями о том, что углеродистые и легированные стали обладают гораздо меньшим коэффициентом теплопроводности. так как в их составах содержатся примеси, напрямую влияющие на эту величину.

Также следует помнить, что коэффициент данной характеристики сталей очень зависит и от термического воздействия. Это означает, что чем температура выше, тем больше и коэффициент.

 9ensp;9ensp;9ensp;Эффективность ребра зависит от его формы, высоты, материала и коэффициента теплоотдачи к его поверхности (см. гл. 3). Были получены [71 диаграммы, иллюстрирующие влияние этих параметров на эффективность различных ребер. Придавая сечению ребра форму трапеции, когда ширина ребра у основания больше, чем у вершины, можно добиться снижения веса ребра и увеличения проходного сечения для газа [71. Однако при этом стоимость изготовления оребрения возрастает настолько, что подобный подход используется весьма редко, за исключением случаев применения ребер, изготовленных заодно с трубами, отливкой, прокаткой или механической обработкой. В тех случаях, когда коэффициент теплоотдачи со стороны оребренной поверхности низок, теплопроводность стали вполне достаточна для обеспечения надлежащей эффективности ребра при приемлемой толщине последнего. При больших значениях коэффициента теплоотдачи со стороны оребрения и большой высоте ребер толщина стальных ребер становится чрезмерной. В этом случае целесообразно применят. медные или алюминиевые ребра. Выбор материала ребер 

[c.215]

 9ensp;9ensp;9ensp;Каучуки имеют низкую теплопроводность. в пределах 0,32— 0,44 ккал/м-ч-град. Их теплопроводность меньше теплопроводности стали более чем в 100 раз. [c.89]

 9ensp;9ensp;9ensp;Оба рассмотренных способа дают результаты, очень отличающиеся друг от друга и от действительного значения коэффициента теплопередачи в случае наличия в ограждении элементов (включений), выполненных из материалов (например, из стали), теплопроводность которых значительно отличается от теплопроводности теплоизоляционного материала (коэффициент теплопроводности стали в 1000 раз больше коэффициента теплопроводности пенополистирола). [c.77]

 9ensp;9ensp;9ensp;Закалка. При закалке достигается повышение прочности и твердости стали Сталь нагревают до гемпературы закалки, выдерживают при этой температуре. а затем быстро охлаждают в воде или масле, в масляной эмульсии. в водных растворах солей и в других закалочных жидкостях. Продолжительность нагрева зависит от сечения и теплопроводности стали. Выбор охлаждающих средств (закалочной жидкости) зависит от сорта стали. размеров и формы деталей. требуемой твердости и других обстоятельств. [c.28]

 9ensp;9ensp;9ensp;Учитывая, что теплопроводность стекла значительно ниже, чем теплопроводность стали. необходимо было определить козффициент теплопередачи для стеклянных труб и сравнить его с коэффициентами стальных. [c.211]

 9ensp;9ensp;9ensp;Определить увеличение теплового потока (в процентах) от основной поверхности с температурой, равной 104°С, при ее оребрения стерженьковыми стальными ребрами высотой 19 мм и д метром 6,3 мм, расположенными коридором на расстоянии 2,54 см друг от друга. Теплопроводность стали можно взять равной 34,6 Вт/(м-К). Температура окружающей среды равна 80°С, а коэффициент теплоотдачи равен 1г= = 110 Вт/(м2.К). [c.118]

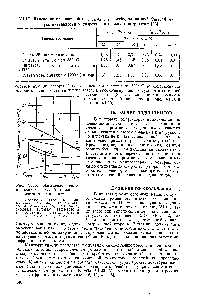

Рис. VI.16. Изменение теплопроводности сталей в зависимости от температуры

 9ensp;9ensp;9ensp;Эти митермалы можно рассматривать как пластмассы с газообразным наполни гелем. Множество мельчайших пор или пузырьков газа разделены тонкими перегородками из полимера. Материал, обладающий такой структурой. чрезвычайно легок (масса 1 м от 15 до 500 кг) имеет малую теплопроводность (в 10—30 раз меньше теплопроводности лерена, в 2—6 тыс. раз меиыпе теплопроводности стали ) и также небольшую звукопроводность. Можно получать пенопласты высокой жест кости или в виде мягкого материала. подобного обычным плотным тканям. [c.228]

 9ensp;9ensp;9ensp;Применительно к материалу пластины можно вводить упрощение, обусловленное слабой температурной зависимостью теплопроводности. Например, в области изменения температуры от О до 300 °С (это заведомо больше возможных перепадов температуры в пластине) теплопроводность стали ОХ27Ю5А меняется примерно на 0,05—0,12 % на 1 К. Поэтому расчет температурного поля пластины может быть выполнен в предположении =сопз1. Разностное уравнение при этом принимает более простой вид для т = 2, 3.  [c.165]

 9ensp;9ensp;9ensp;Легирующие элементы 1начительно понижают теплопроводность стали. Теилоироводность легированной стали может быть в несколько раз ниже теп лопроводпости простой углеродистой, поэтому легированную сталь следует нагревать при термической обработке более медленно и равномерно, чем углеродистую. В противном случае возможно коробление изделий или появление трещин. [c.20]

 9ensp;9ensp;9ensp;Исходные данные. Температура сорпуса под бандажом = 330°С, сечения бандажа = 0,4 м, Ь = 1 м, высота подкладок = 0,09 м, ра диальный зазор между бандажом и подкладками 5 = 0,001 м, коэффициент теплопроводности стали бандажа = 50,66 Вт/(м °С), стали подкладок = 52,3 Вт/(м °С), воздуха Хд = 0,025 Вт/(м °С), коэффициент теплоотдачи от наружной поверхности бандажа в окружающую среду = 12 Вт/(м -°С). [c.758]

 9ensp;9ensp;9ensp;Пластины проектируется выполнять из стали Х18Н10Т коэффициент теплопроводности стали Х= 15,9 Вт/(м-К). [c.115]

 9ensp;9ensp;9ensp;Граница между резиной и эпоксидной смолой прослеживается слабо ввиду близости ТФХ этих материалов. Сз цест-венное отклонение К в отрицательную область имеет место для границы раздела резина-воздух. В свою очередь более теплопроводная сталь вызывает отклонение К в положительную область. [c.47]

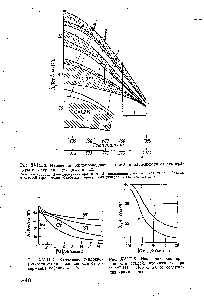

Рис. XVIII. 3. Изменение теплопроводности сталей в зависимости от температуры и содержания углерода в них

Рис. XVIII. 4. Изменение теплопроводности стали в зависимости от содержания добавок к ней.

Рис. XVIII. 5. Изменение теплопроводности сталей, отожженных при 900 °С(/) и 1100 °С (2), от содержания хрома в них.

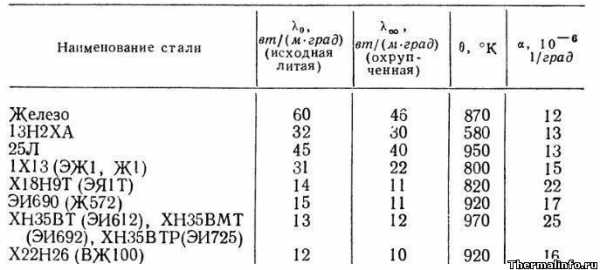

 9ensp;9ensp;9ensp;Для определения теплопроводности стали был использован регулярный режим третьего рода (метод температурных волн Ангстрема) для полуограниченного стержня. Состав исследуемой стали следуюпщй С 0,9% ]Ип 1,15% 31 0,53% Сг 16,9% N1 10,9% Т1 0,05%. [c.386]

 9ensp;9ensp;9ensp;Перед проведением опытов по определению теплопроводности стали 1Х18Н9Т установка была проверена путем определения X меди. Для i=23° С были получены значения Я, 1 = 382 вт/м град и Яг=394 вт/м град по сравнению с Я = 390 вт/м град при i=20° С по [37]. Из приведенных данных следует. что теплопроводность меди определена с ошибкой не более 1%. Однако анализ возможных погрешностей метода показал, что максимальная погрешность при определении Я методом температурных волн может достигать 5 %. Это значение определяет и ошибку при измерении лучистых потоков. [c.388]

 9ensp;9ensp;9ensp;К р ж и ж а н о в с к и й P. Е. Теплопроводность сталей аусте-иитного класса. Энергомашиностроение, № 11, 1&58.9ensp;[c.410]

 9ensp;9ensp;9ensp;Марганец при высоком его содержании сильно повышает твердость стали (благодаря карбиду состава МпзС). При высокой температуре марганцовистая сталь обладает хорошей ковкостью. Марганец сильно уменьшает теплопроводность стали. Сталь с содержанием И—14% Мп и 1,0—1,3% С применяют для изготовления крестовин и стрелок трамвайных путей. гусениц тракторов, землечерпалок, работающих частей дробилок я т. д. Некоторые детали тракторов изготовляют из хромомарганцовистой стали. [c.393]

 9ensp;9ensp;9ensp;Примем толщину стенки спиралей теплообменника 01 = 5 мм и теплопроводность стали Хх = 40 ккал м час °С, а также учтем слой ржавчины с обеих сторон поверхности теплообмена общей толщиной = ОЛ мм с теплопроводностью 2 = 1 ккал1м час °С. Тогда коэфициент теплопередачи  [c.184]

 9ensp;9ensp;9ensp;В виду того что теплопроводность алюминия почти в пять раз выше теплопроводности стали, время нагрева, а следовательно и время вулканизации резиновых смесей в прессформах из этого материала сокращается. Однако следует отметить, что пресс-формы из алюминия быстро изнашиваются, что является их существенным недостатком. [c.442]

Справочник азотчика Т 1 (1967) — [ c.455 ]

Справочник химика Издание 2 Том 1 1963 (1963) — [ c.921 ]

Справочник химика Том 1 Издание 2 1962 (1962) — [ c.921 ]

Справочник химика Том 1 Издание 2 1966 (1966) — [ c.921 ]

Справочник химика Изд.2 Том 1 (1962) — [ c.921 ]

Навигация по справочнику TehTab.ru:главная страница / / Техническая информация / / Физический справочник / / Тепловые величины, включая температуры кипения, плавления, пламени и т.д. / / Теплопроводность. Коэффициенты теплопроводности./ / Теплопроводность (коэффициент) основных материалов паропроводов (трубопроводов), при 25, 125 и 225 °C.

Теплопроводность (коэффициент) основных материалов паропроводов (трубопроводов ), при 25, 125 и 225 °C.

Теплопроводность (коэффициент) основных материалов паропроводов (трубопроводов), при 25, 125 и 225 °C.

Теплопроводность стали и чугуна

В таблице представлены значения теплопроводности стали и чугуна.

Теплопроводности сталей даны для следующих типов: углеродистых, низко- и среднелегированных, жаростойких и жаропрочных нержавеющих сталей, пружинных, сталей для отливок, инструментальных сталей в зависимости от температуры.

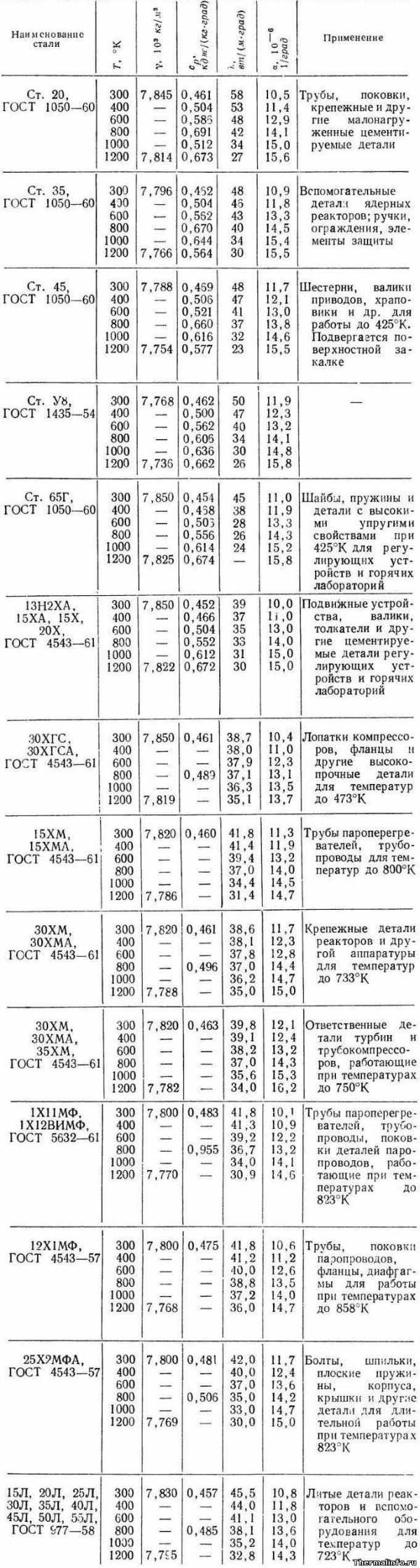

Теплопроводность стали в таблице представлена для различных марок в интервале температуры от -263 до 1200°С.

Среднее значение теплопроводности углеродистых сталей (типа сталь 08, сталь 3, сталь 20 ) при комнатной температуре составляет 50…90 Вт/(м·град). Теплопроводность нержавеющих, жаростойких и жаропрочных сталей мартенситного класса лежит в диапазоне от 30 до 45 Вт/(м·град). Теплопроводность нержавеющих (типа 12Х18Н9Т) сталей аустенитного класса — в диапазоне от 12 до 22 Вт/(м·град).

В таблице также представлены данные по теплопроводности чугуна .

Таблица теплопроводности стали и чугуна

Теплофизические свойства стали в зависимости от температуры

Представлены следующие теплофизические свойства стали различных марок:

В таблице приведены теплофизические свойства и области применения следующих сталей:

1. Нелегированные стали, низко- и среднелегированные стали перлитного класса: сталь 08, сталь 10, 15, 20, 35, 45, У8, 65Г, 13Н2ХА, 15ХА, 15Х, 20Х, 30ХГС, 30ХГСА, 15ХМ, 15ХМА, 30ХМ, 30ХМА, Х11МФ, Х12ВИМФ, 12Х1МФ, 25Х2МФА, 15Л, 20Л, 25Л, 30Л, 35Л, 40Л, 45Л, 50Л, 55Л.

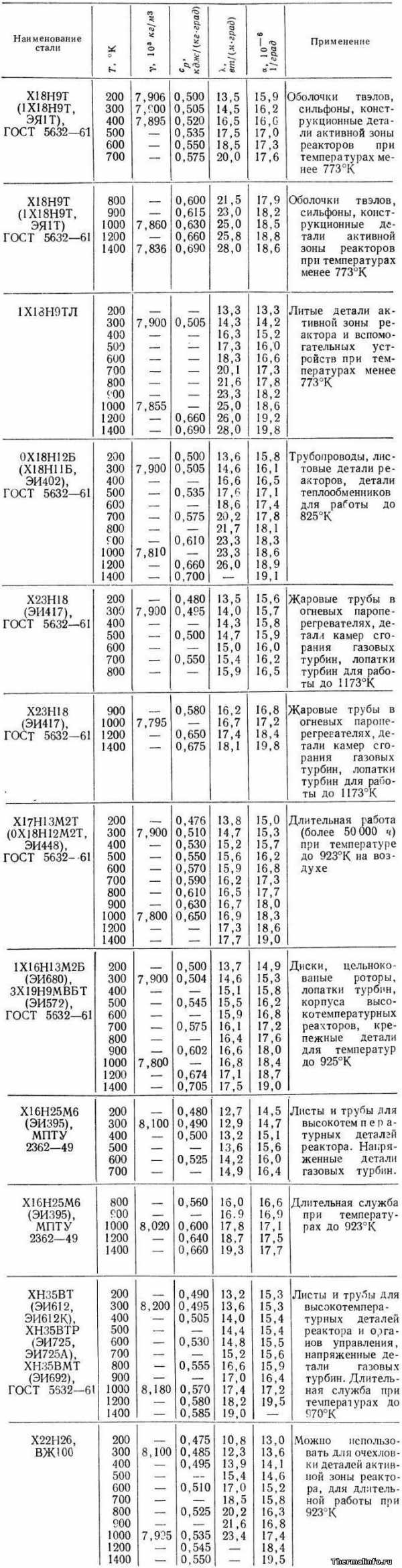

2. Нержавеющие стали, жаростойкие и жаропрочные стали мартенситного, мартенсито-ферритного и ферритного классов: Х5М, 1Х13 (ЭЖ1, Ж1), 2Х1213МБФР (ЭИ993), 4Х13 (ЭЖ4, Ж4), Х12В2МФ (ЭИ756).


3. Нержавеющие стали, жаростойкие и жаропрочные стали аустенитного класса: Х18Н9Т (ЭЯ1Т), Х18Н9ТЛ, Х18Н12Б (Х18Н11Б, ЭИ402), Х23Н18 (ЭИ417), Х17Н13М2Т (Х18Н13М2Т, ЭИ448), Х16Н13М2Б (ЭИ680), 3Х19Н9МВБТ (ЭИ572), Х16Н25М6 (ЭИ395), ХН35ВТ (ЭИ612, ЭИ612К), ХН35ВТР (ЭИ725, ЭИ725А), ХН35ВМТ (ЭИ692), Х22Н26, ВЖ100.

В следующей таблице показано изменение теплопроводности различных марок стали и железа Fe в результате теплового старения.

Размерность свойств стали выражена в единицах СИ .

Источники:
1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М. Энергоатомиздат, 1991. — 1232 с.
2. Герасимов В.В. Монахов А.С. Материалы ядерной техники: Учебник для вузов. — 2-еизд. перераб. и доп. — М. Энергоиздат, 1982. — 288 с.
3. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М. «Металлургия», 1975.- 368 с.
4. Марочник сталей и сплавов. 2-е изд. доп. и испр./А.С. Зубченко, М.М. Колосков, Ю.В. Каширский и др. Под общей ред. А.С. Зубченко — М. Машиностроение, 2003. 784 с. илл.

studvesna73.ru

Теплопроводность - чугун - Большая Энциклопедия Нефти и Газа, статья, страница 1

Теплопроводность - чугун

Cтраница 1


Теплопроводность чугуна при повышении содержания Si понижается.  [2]

Теплопроводность чугунов несколько ниже, чем у сталей, а коэффициент теплового расширения примерно такой же.  [3]

Теплопроводность чугунов несколько ниже, чем сталей, а коэффициент теплового расширения примерно такой же.  [5]

Теплопроводность чугуна снижается с увеличением количества графита и укрупнением пластинок. Она также зависит от структуры металлической основы.  [6]

Теплопроводность чугуна заметно меньше теплопроводности серого чугуна с пластинчатым графитом, что объясняется большей разобщенностью включений шаровидного графита в сравнении с разобщенностью пластинчатого графита в сером чугуне.  [7]

Теплопроводность чугуна изменяется в зависимости от структуры металлической матрицы - чем больше феррита в чугуне, тем выше его теплопроводность. По мере увеличения количества перлита теплопроводность чугуна снижается.  [8]

Увеличение содержания цементита снижает теплопроводность чугунов, вследствие чего они склонны к образованию холодных трещин. Чугуны, содержащие 34 % Сг и 1 5 - 2 2 % С, коррозионностойки ( см. Коррозионная стойкость) в к-тах, щелочах, морской воде и жаростойки ( см. Жаростойкость) при т-ре до 1200 С.  [9]

Теплопроводность этого материала соответствует теплопроводности чугуна. Из АТМ-1 изготовляются трубы диаметром 29x3 5; 48x6 37; 112x11; 112x8 мм.  [10]

В табл. 12 приведена теплопроводность чугуна разных составов.  [11]

Теплопроводность алюминия в пять раз больше теплопроводности чугуна, и поэтому алюминиевые сплавы часто заменяют чугун при изготовлении поршней двигателей внутреннего сгорания. Кроме того, поршень из алюминиевого сплава, будучи легче чугунного примерно в три раза, облегчает вес конструкции. Металлы с большой теплопроводностью в то же время являются лучшими проводниками электричества.  [12]

Теплопроводность труб из антегмита приближается к теплопроводности чугуна и углеродистой стали, поэтому антегмитовые трубы применяются в основном для изготовления таплообменной аппаратуры для агрессивных сред.  [13]

По данным Б. Б. Купровского и П. В. Гельда, теплопроводность чугуна с шаровидным графитом колеблется от 0 087 до 0 090 кал / см - сек - град.  [14]

Величина внутренних напряжений зависит от разности температур различных участков отливки при охлаждении, теплопроводности чугуна, разности температур между отливкой и стенками формы, от значения модуля упругости чугуна и от сопротивления формы усадки отливки.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Теплопроводность чистых металлов. Таблица теплопроводности металлов

Теплопроводность металлов в зависимости от температуры

В таблице представлена теплопроводность металлов в зависимости от температуры при отрицательных и положительных температурах (в интервале от -200 до 2400°C).

Таблица теплопроводности металлов содержит значения теплопроводности следующих чистых металлов: алюминий Al, кадмий Cd, натрий Na, серебро Ag, калий K, никель Ni, свинец Pb, кобальт Co, бериллий Be, литий Li, сурьма Sb, висмут Bi, магний Mg, цинк Zn, вольфрам W, олово Sn, уран U, железо Fe, палладий Pd, цирконий Zr, марганец Mn, платина Pt, золото Au, медь Cu, родий Rh, таллий Tl, молибден Mo, тантал Ta, иридий Ir.

Следует отметить, что теплопроводность металлов изменяется в широких пределах и может отличаться в десятки раз в одних и тех же условиях. Например, из приведенных в таблице металлов, наибольшей теплопроводностью обладает такой металл, как серебро Ag — его коэффициент теплопроводности равен 392 Вт/(м·град) при 100°С и это самый теплопроводный металл. Наименьшее значение теплопроводности при этой же температуре соответствует металлу висмут Bi с теплопроводностью всего 7,7 Вт/(м·град).

Теплопроводность большинства металлов при нагревании снижается. Их максимальная теплопроводность достигается при низких отрицательных температурах. Например, при температуре минус 100°С серебро имеет теплопроводность 419,8, а висмут — 11,9 Вт/(м·град).

Примечание: В таблице теплопроводности также даны значения теплопроводности металлов сверх-высокой чистоты (до 99,999%). Значение коэффициента теплопроводности в таблице указано в размерности Вт/(м·град).

Источник:
Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М., «Металлургия», 1975.- 368 с.

thermalinfo.ru

Плотность железа, удельная теплоемкость, теплопроводность: таблица свойств

В таблице приведена плотность железа d, а также значения его удельной теплоемкости Cp, температуропроводности a, коэффициента теплопроводности λ, удельного электрического сопротивления ρ, функции Лоренца L/L0 при различных температурах — в диапазоне от 100 до 2000 К.

Свойства железа существенно зависят от температуры: при нагревании этого металла его плотность, теплопроводность и температуропроводность уменьшаются, а значение удельной теплоемкости железа растет.

Плотность железа равна 7870 кг/м3 при комнатной температуре. При нагревании железа его плотность снижается. Поскольку железо является основным элементом в составе стали, то плотность железа определяет и значение плотности стали. Зависимость плотности железа от температуры слабая — при его нагревании плотность металла снижается и принимает минимальное значение 7040 кг/м3 при температуре плавления, равной 1810 К или 1537°С.

Удельная теплоемкость железа, по данным таблицы, имеет значение 450 Дж/(кг·град) при температуре 27°С. В зависимости от структуры удельная теплоемкость твердого железа при увеличении температуры изменяется по-разному. По значениям в таблице видны характерный максимум теплоемкости железа вблизи Tc и скачки при структурных переходах и при плавлении.

В расплавленном состоянии свойства железа претерпевают изменения. Так, плотность жидкого железа уменьшается и становиться равной 7040 кг/м3. Удельная теплоемкость железа в расплавленном состоянии имеет величину 835 Дж/(кг·град), а теплопроводность железа снижается до значения 39 Вт/(м·град). При этом удельное электрическое сопротивление этого металла увеличивается и при 2000 К принимает значение 138·10-8 Ом·м.

Теплопроводность железа при комнатной температуре равна 80 Вт/(м·град). С ростом температуры теплопроводность железа снижается — она имеет отрицательный температурный коэффициент в области температуры 100-1042 К, а затем начинает слабо расти. Минимальное значение теплопроводности железа составляет 25,4 Вт/(м·град) вблизи точки Кюри. При β-γ переходе наблюдается слабое изменение теплопроводности, которое также имеет место и при γ-δ переходе.

Теплопроводность железа резко падает по мере увеличения количества примесей, особенно кремния и серы. Наивысшей теплопроводностью обладает очень чистое электролитическое железо — его теплопроводность при 27°С равна 95 Вт/(м·град).

Зависимость коэффициента теплопроводности железа от температуры также определяется степенью чистоты этого металла. Чем железо чище, тем выше его теплопроводность и тем больше по абсолютной величине она снижается с повышением температуры.

Источники:

  1. В.Е. Зиновьев. Теплофизические свойства металлов при высоких температурах.
  2. Чиркин В. С. Теплофизические свойства материалов ядерной техники. М.: Атомиздат, 1967.

thermalinfo.ru

Теплопроводность цветных металлов, теплоемкость и плотность сплавов: таблицы при различных температурах

Теплопроводность цветных металлов и технических сплавов

В таблице представлены значения теплопроводности металлов (цветных), а также химический состав металлов и технических сплавов в интервале температуры от 0 до 600°С.

Цветные металлы и сплавы: никель Ni, монель, нихром; сплавы никеля (по ГОСТ 492-58): мельхиор НМ81, НМ70, константан НММц 58,5-1,54, копель НМ 56,5, монель НМЖМц и К-монель, алюмель, хромель, манганин НММц 85-12, инвар; магниевые сплавы (по ГОСТ 2856-68), электрон, платинородий; мягкие припои (по ГОСТ 1499-70): олово чистое, свинец, ПОС-90, ПОС-40, ПОС-30, сплав Розе, сплав Вуда.

По данным таблицы видно, что высокую теплопроводность (при комнатной температуре) имеют магниевые сплавы и никель. Низкая же теплопроводность свойственна нихрому, инвару и сплаву Вуда.

Коэффициенты теплопроводности алюминиевых, медных и никелевых сплавов

Теплопроводность металлов, алюминиевых, медных и никелевых сплавов в таблице дана в интервале температуры от 0 до 600°С в размерности Вт/(м·град).
Металлы и сплавы: алюминий, алюминиевые сплавы, дюралюминий, латунь, медь, монель, нейзильбер, нихром, нихром железистый, сталь мягкая. Алюминиевые сплавы имеют большую теплопроводность, чем латунь и сплавы никеля.

Коэффициенты теплопроводности сплавов

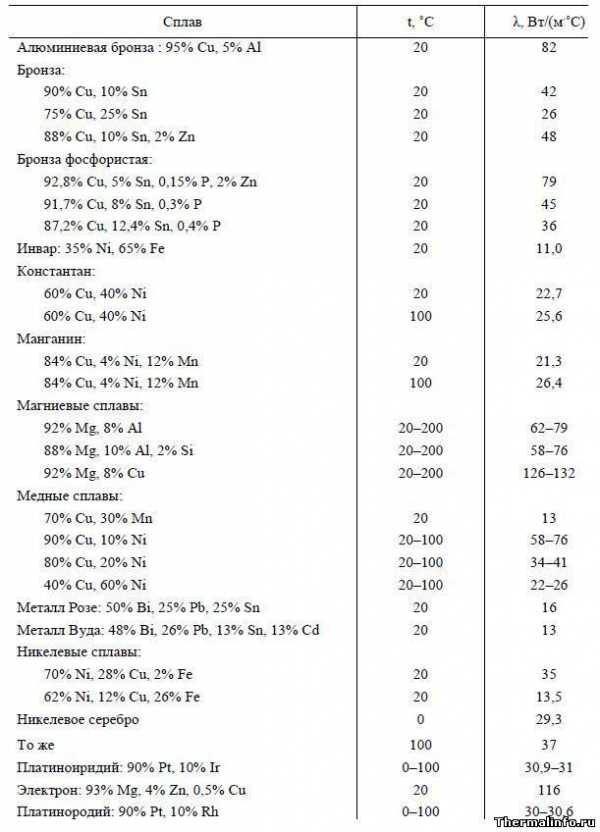

В таблице даны значения теплопроводности сплавов в интервале температуры от 20 до 200ºС.
Сплавы: алюминиевая бронза, бронза, бронза фосфористая, инвар, константан, манганин, магниевые сплавы, медные сплавы, сплав Розе, сплав Вуда, никелевые сплавы, никелевое серебро, платиноиридий, сплав электрон, платинородий.

Удельное сопротивление и температурный коэффициент расширения (КТР) металлической проволоки (при 18ºС)

В таблице указаны значения удельного электрического сопротивления и КТР металлической проволоки, выполненной из различных металлов и сплавов.
Материал проволоки: алюминий, вольфрам, железо, золото, латунь, манганин, медь, никель, константан, нихром, олово, платина, свинец, серебро, цинк.
Как видно из таблицы, нихромовая проволока имеет высокое удельное электрическое сопротивление и успешно применяется в качестве спиралей накаливания нагревательных элементов множества бытовых и промышленных устройств.

Удельная теплоемкость цветных сплавов

В таблице приведены величины удельной (массовой) теплоемкости двухкомпонентных и многокомпонентных цветных сплавов, не содержащих железа, при температуре от 123 до 1000К. Теплоемкость указана в размерности кДж/(кг·град).
Дана теплоемкость следующих сплавов: сплавы, содержащие алюминий, медь, магний, ванадий, цинк, висмут, золото, свинец, олово, кадмий, никель, иридий, платина, калий, натрий, марганец, титан, сплав висмут — свинец — олово, сплав висмут-свинец, висмут — свинец — кадмий, алюмель, сплав липовица, нихром, сплав розе.

Также существует отдельная таблица, где представлена удельная теплоемкость металлов при различных температурах.

Удельная теплоемкость многокомпонентных специальных сплавов

Удельная (массовая) теплоемкость многокомпонентных специальных сплавов приведена в таблице при температуре от 0 до 1300ºС.
Размерность теплоемкости кал/(г·град).
Теплоемкость специальных сплавов: алюмель, белл-металл, сплав Вуда, инвар, липовица сплав, манганин, монель, сплав Розе, фосфористая бронза, хромель, сплав Na-K, сплав Pb — Bi, Pb — Bi — Sn, Zn — Sn — Ni — Fe — Mn.

Плотность сплавов

Представлена таблица значений плотности сплавов при комнатной температуре.
Приведены следующие сплавы: бронза, оловянистая, фосфористая, дюралюминий, инвар, константан, латунь, магналиум, манганин, монель — металл, платино — иридиевый сплав, сплав Вуда, сталь катаная, литая.

ПРИМЕЧАНИЕ: Будьте внимательны! Плотность сплавов в таблице указана в степени 10-3. Не забудьте умножить на 1000!
Например, плотность катанной стали изменяется в пределах от 7850 до 8000 кг/м3.

Источники:

  1. Михеев М.А., Михеева И.М. Основы теплопередачи.
  2. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.: Энергоатомиздат, 1991. — 1232 с.
  3. Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с.
  4. Шелудяк Ю.Е., Кашпоров Л.Я. и др. Теплофизические свойства компонентов горючих систем. М. 1992. — 184 с.
  5. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М.: «Металлургия», 1975.- 368 с.

thermalinfo.ru

Теплопроводность, теплоемкость и плотность олова Sn

Теплопроводность, теплоемкость и плотность олова зависят от температуры и структуры этого металла. При атмосферном давлении олово имеет две кристаллические модификации: β-олово, стабильное выше температуры 19°С и низкотемпературное α-олово. Обе модификации способны длительное время существовать в метастабильном переохлажденном и, соответственно, перегретом состояниях.

Плотность олова при температуре 20°С имеет значение 7310 кг/м3. Плотность олова (или его удельный вес) намного меньше плотности свинца и немногим меньше плотности стали, однако олово намного тяжелее алюминия. При нагревании олова его плотность, как и у других металлов, снижается. Олово относится к легкоплавким металлам, и его несложно расплавить даже на обычной кухне. Плотность жидкого олова при температуре 250°С принимает значение 6980 кг/м3.

Удельная теплоемкость олова равна 230 Дж/(кг·град) при температуре 20°С. Температурная зависимость теплоемкости олова является типичной для простых металлов. Удельная теплоемкость олова слабо зависит от температуры и при его нагревании увеличивается. Значение теплоемкости жидкого олова имеет постоянную величину 255 Дж/(кг·град) при температурах выше 523 К. При этом объемная теплоемкость этого металла снижается из-за уменьшения его плотности. Например, при температуре 773 К удельная (объемная) теплоемкость олова в жидком состоянии равна 1,73 МДж/(м3·град).

Теплопроводность олова имеет среднее значение среди распространенных металлов. Она сравнима с теплопроводностью железа или углеродистой стали, при этом больше теплопроводности чугуна. У β-олова теплопроводность носит электронный характер, и при температуре 20°С коэффициент теплопроводности олова равен 65 Вт/(м·град), что в 6 раз меньше теплопроводности меди при этой же температуре. Повышение температуры олова приводит к снижению его теплопроводности. Например, при температуре 523К (250°С) теплопроводность жидкого олова становится равной 34,1 Вт/(м·град).

В таблице представлены также данные о температурной зависимости коэффициента температуропроводности, кинематической вязкости и числа Прандтля жидкого олова в интервале температуры 523-773 К.


Следует также отметить, что при атмосферном давлении олово плавится при температуре 505 К (или 232°С) и его теплота плавления составляет 52 кДж/кг. Температура кипения олова равна 2267°С, а теплота испарения олова имеет значение 3014 кДж/кг. Термоэдс олова в твердом состоянии отрицательна по абсолютной величине и растет с повышением температуры.

Источник:
Чиркин В.С. Теплофизические свойства материалов ядерной техники. М.: Атомиздат, 1967 — 474 с.

thermalinfo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
