Теплопроводность керамики и металла – Теплопроводность, теплоемкость, плотность керамики и огнеупоров: таблицы значений

alexxlab | 24.02.2020 | 0 | Вопросы и ответы

Содержание

Теплопроводность, теплоемкость, плотность керамики и огнеупоров: таблицы значений

Теплопроводность и плотность керамики, огнеупоров

В таблице представлены значения плотности, пористости П, теплопроводности керамики и огнеупоров в зависимости от температуры. Свойства керамики и огнеупоров в таблице даны для температуры от 200 до 1600°С.

Содержание оксида алюминия Al2O3 в изделиях находится в пределах от 28 до более 90%; содержание оксида кремния SiO2 в керамике от 25 до более 97%; содержание оксида циркония ZrO2 от 50 до более 90%. Также в огнеупорах содержаться оксид магния и карбид кремния.

Плотность, пористость П и теплопроводность приведены для следующих материалов: огнеупор из кварцевого стекла, керамика, содержащая оксид алюминия Al2O3, SiO2, MgO, SiC, диоксид циркония ZrO2, изделия: динасовые, полукислые, шамотные, муллитокремнеземистые, муллитовые, муллитокорундовые, корундовые, периклазовые, форстеритовые, карбидкремниевые, бадделеитовые, цирконовые плавленые и поликристаллические.

Плотность керамики в таблице приведена при температуре 20°С. Наиболее плотной и тяжелой керамикой является бадделеитовая керамика на основе оксида циркония — ее плотность составляет от 5500 до 5800 кг/м

3.

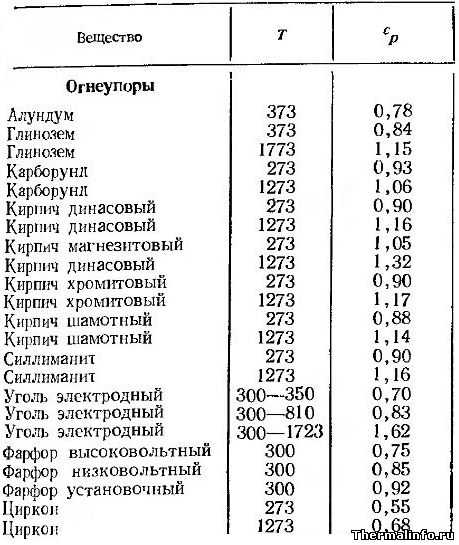

Теплоемкость керамики и огнеупоров

В таблице представлены значения удельной массовой теплоемкости керамики и огнеупоров в зависимости от температуры.
Теплоемкость огнеупоров в таблице дана в интервале температуры от 273 до 1773К (от 0 до 1500°С). Размерность теплоемкости кДж/(кг·град).

Теплоемкость приведена для следующих огнеупорных материалов: алундум, глинозем, карборунд, кирпич динасовый, магнезитовый, хромитовый, шамотный кирпич, силлиманит, уголь электродный, фарфор высоковольтный, низковольтный и установочный, циркон.

Теплоемкость шамота, динаса, корунда и магнезита

В таблице представлены значения удельной массовой теплоемкости этих огнеупоров в зависимости от температуры.
Теплоемкость шамота, динаса, корунда и магнезита в таблице дана в интервале температуры от 50 до 1500°С. Размерность удельной теплоемкости кДж/(кг·град).

Теплоемкость высокоогнеупорных материалов и керамики

В таблице даны значения удельной массовой теплоемкости высокоогнеупорных материалов в зависимости от температуры.
Теплоемкость огнеупорных материалов и керамики в таблице приведена в интервале температуры от 100 до 1400°С (размерность теплоемкости кДж/(кг·град)).

Теплоемкость указана для следующих огнеупоров и керамических материалов: корунд (искусственный), глинозем, муллит, кианит (борисовский), андалузит (Семиз-Бугу), силлиманит, муллитовые изделия, магнезитовые изделия 88% MgO, спекшийся магнезит, серпентин, шпинель, известь (плавленая), окись циркония ZrO2, циркон (ильменский), хромитовые изделия, хромит (халиловский), карборунд (кристаллический), карборундовые изделия типа карбофракс SiC, графит С.

Источники:
1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.:Энергоатомиздат, 1991. — 1232 с.

2. Таблицы физических величин. Справочник. Под ред. акад. И.К. Кикоина. М.: Атомиздат, 1976. — 1008 с.
3. Промышленные печи. Справочное руководство для расчетов и проектирования. 2–е издание, дополненное и переработанное, Казанцев Е.И. М., «Металлургия», 1975.- 368 с.

thermalinfo.ru

Коэффициенты теплопроводности керамики кислотоупорной - Справочник химика 21

    Керамические изделия обладают низкой теплопроводностью. Теплопроводность обычной кислотоупорной керамики составляет 1,05—1,57 втЦм - град), а ее удельная теплоемкость 0,75— 0,79 кдж/(кг град). Керамика, предназначенная для изготовления теплообменной аппаратуры, может иметь коэффициент теплопроводности до 1,86 вт/ м-град). Есть указания, что изготовляется специальная керамика с теплопроводностью [c.380]
    В настоящее время выпускаются керамиковые изделия повышенной теплопроводности. Теплопроводность некоторых специальных изделий достигает 3,95 ккал м-час-град. Теплопроводность обычной кислотоупорной керамики составляет 0,9—1,35 ккал м час град, а ее удельная теплоемкость — 0,18—0,19 ккал кг-град. Керамика, предназначенная для изготовления теплообменной аппаратуры, может обладать несколько повышенным коэффициентом теплопроводности — до 1,6 ккал м час град. 
[c.373]

    Кислотоупорная керамика и каменныйтовар сравнительно дешевы и химически стойки, но непрочны, хрупки и обладают низкой теплопроводностью, что с появлением химически стойких сплавов ограничило их применение. Основные свойства изделия из керамики з дельный весу = 2,5ч-2,7, теплоемкость с = 0,19 к Ал//сг°С, коэффициент температурного расширения а = 4,5 X 10 - . Предел прочности при рзстяжении = 95 ч- 100 кг/см , при сжатии к.г/см . Для понижения пористости, достигающей [c.54]

    Кислотоупорная керамика характеризуется следующими свойствами плотность 2,5—2,56 г/см объёмный вес 2,1—2,3 г/см пористость по водо-поглощению 0,3—10% пределы прочности, кг1см при растяжении 50—100 сжатии-—до 5000 изгибе 100—400 огнеупорность 1500—1650° коэффициент линейного расширения — 4,3-10 теплопроводность 0,9—1,05 ккал/м-ч-град, теплоемкость 0,185—0,187 ккал// -spao кислотоупорность 92—99,8. 

[c.507]


chem21.info

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Материал

Плотность (для сыпучих – насыпная плотность), кг/м3

Коэффициент теплопроводности, Вт/ (м*К)

Алюминий 2600-2700 203,5-221 растет с ростом плотности
Асбест 600 0,151
Асфальтобетон 2100 1,05
АЦП асбесто-цементные плиты 1800 0,35
Бетон см.также Железобетон 2300-2400 1,28-1,51 растет с ростом плотности
Битум 1400 0,27
Бронза 8000 64
Винипласт 1380 0,163
Вода при температурах выше 0 градусов С ~1000 ~0,6
Войлок шерстяной 300 0,047
Гипсокартон 800 0,15
Гранит 2800 3,49
Дерево, дуб - вдоль волокон 700 0,23
Дерево, дуб - поперек волокон 700 0,1
Дерево, сосна или ель - вдоль волокон 500 0,18
Дерево, сосна или ель - поперек волокон 500 0,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита 1000 0,15
Железобетон 2500 1,69
Картон облицовочный 1000 0,18
Керамзит 200
0,1
Керамзит 800 0,18
Керамзитобетон 1800 0,66
Керамзитобетон 500 0,14
Кирпич керамический пустотелый (брутто1000) 1200 0,35
Кирпич керамический пустотелый (брутто1400) 1600 0,41
Кирпич красный глиняный 1800 0,56
Кирпич, силикатный 1800 0,7
Кладка из изоляционного кирпича 600 0,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича 600–1700 0,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича 1840 1,05 (при 800—1100°С)
Краска масляная 0,233
Латунь 8500 93
Лед при температурах ниже 0 градусов С 920 2,33
Линолеум 1600 0,33
Литье каменное 3000 0,698
Магнезия 85% в порошке 216 0,07
Медь 8500-8800 384-407 растет с ростом плотности
Минвата 100 0,056
Минвата 50 0,048
Минвата 200 0,07
Мрамор 2800 2,91
Накипь, водяной камень 1,163—3,49 растет с ростом плотности
Опилки древесные 230 0,070—0,093 растет с ростом плотности и влажности
Пакля сухая 150 0,05
Пенобетон 1000 0,29
Пенобетон 300 0,08
Пенопласт 30 0,047
Пенопласт ПВХ 125 0,052
Пенополистирол 100 0,041
Пенополистирол 150 0,05
Пенополистирол
40
0,038
Пенополистирол экструдированый 33 0,031
Пенополиуретан 32 0,023
Пенополиуретан 40 0,029
Пенополиуретан 60 0,035
Пенополиуретан 80 0,041
Пеностекло 400 0,11
Пеностекло 200 0,07
Песок сухой 1600 0,35
Песок влажный 1900 0,814
Полимочевина 1100 0,21
Полиуретановая мастика 1400 0,25
Полиэтилен 1500 0,3
Пробковая мелочь 160 0,047
Ржавчина (окалина) 1,16
Рубероид, пергамин 600 0,17
Свинец 11400 34,9
Совелит 450 0,098
Сталь 7850 58
Сталь нержавеющая 7900 17,5
Стекло оконное 2500 0,698—0,814
Стеклянная вата (стекловата) 200 0,035—0,070 растет с ростом плотности
Текстолит 1380 0,244
Торфоплиты 220 0,064
Фанера клееная 600 0,12
Фаолит 1730 0,419
Чугун 7500 46,5—93,0
Шлаковая вата 250 0,076
Эмаль 2350

0,872—1,163

tehtab.ru

От чего зависит теплопроводность керамического кирпича

Кирпич керамический

Планируя строительство дома, застройщики в первую очередь приступают к выбору оптимального материала, оценивая при этом наиболее приоритетные качества. Одним из таких является способность материала к теплосохранению, обеспечивающее частичную экономию при строительстве и эксплуатации здания.

В данной статье мы будет рассматривать данное свойство одного из самых популярных материалов. Итак, теплопроводность керамического кирпича: насколько важна данная характеристика, как она связана с другими показателями и что влияет на ее изменение?

Что представляют собой изделия из керамики

Для начала вкратце разберемся, что же представляет собой кирпич керамический, и какими свойствами он обладает.

Состав и свойства

Основным компонентом при производстве является мелкозернистая глина. Помимо нее в состав входит песок, вода и добавки, способные повысить исходное качество сырья и готовой продукции.

Например, пластификатор значительно повышает пластичность раствора и препятствует растрескиванию изделий. Соотношение сырья в будущем определяет основной набор свойств изделий, а, точнее, их числовые значения.

Ориентировочные пропорции сырья керамического кирпича

Рассмотрим усредненные показатели при помощи таблицы.

Таблица 1. Характеристики керамического кирпича:

Марка морозостойкостиМорозостойкость – одно из достоинств изделий. Она может достигать 250-300 циклов. Стоит показатель в зависимости от плотности, прочности. Чем они выше, тем большее количество циклов замораживания и оттаивания сможет выдержать изделие.
ТеплопроводностьКоэффициент теплопроводности керамического кирпича нельзя назвать его самой сильной стороной. Он – повышен. А с чем это связано, мы рассмотрим чуть ниже.
Плотность и прочностьМарки прочности – М50-М250, 300. Плотность может достигать 2100 кг/м3. Согласитесь, это – завидные показатели для многих материалов.
  УсадкаКирпич усадке подвержен. Точное значение назвать сложно, во многом это зависит от вида изделия. Например, клинкерный кирпич почти не поддается усадке, она составляет не более 3-5%.
ГигроскопичностьВодопоглощение свойственно керамике, значение – около 8-10%. Но, опять же, многое зависит от типа кирпича, его плотности и технологии изготовления.
ЭкологичностьОб экологичности судить достаточно сложно. Ведь она зависит от месторождения основного сырья. Хотя все производители в один голос заявляют, что изделия абсолютно безопасны и, по сути, так это и должно быть.
ОгнестойкостьНе горит. Может противостоять высокой температуре на протяжении длительного периода времени.

Классификация изделий и их основные различия

Существует большое количество различных видов керамического кирпича. Они отличаются между собой назначением, структурой, размером и другими показателями. Рассмотрим подробнее.

По назначению, изделия могут быть:

  • Рядовыми. Их применяют при кладке стен и перегородок. Последующая отделка, как правило, требуется. Материал отличается повышенной плотностью и, как следствие коэффициентом теплопроводности.
Рядовое изделие, фото
  • Лицевыми. Служат они для облицовки строений, возведения заборов и многое другое. К таким изделиям предъявляются повышенные требования в отношении внешнего вида. Сколы и иные дефекты не допустимы.
Лицевое изделие

Структура кирпича определяет существование следующих видов:

  • Пустотелые изделия. Они – более легковесные и менее плотные, серьезной нагрузке подвергаться не могут.

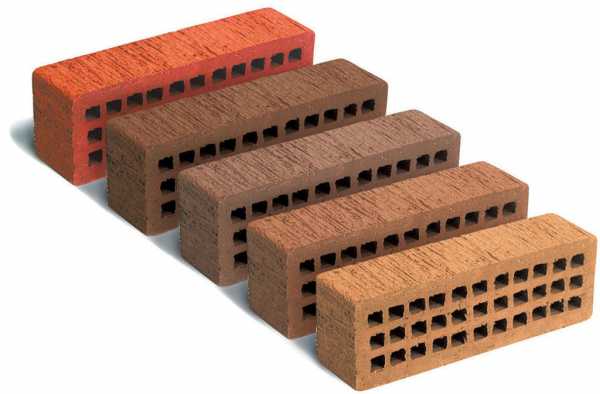

Пустотелый кирпич
  • Полнотелые же — наоборот: прочные и тяжелые, а теплопроводность керамического кирпича полнотелого сравнительно завышена.

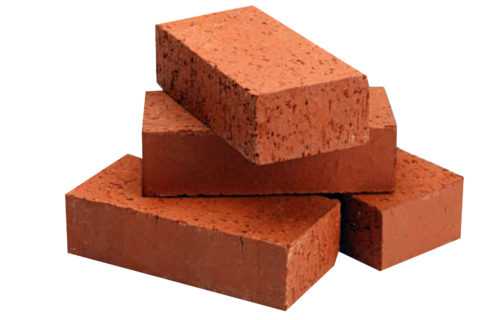

Полнотелые изделия

На основе размеров изделий также сформирована классификация:

  • Кирпич с маркировкой 1НФ называется одинарный. Он имеет габариты равные 250*120*65 мм.

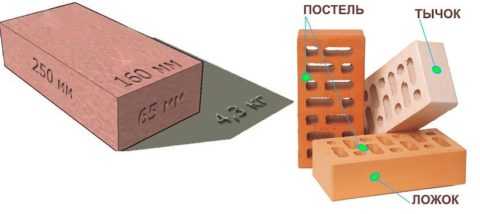

Размеры и вес одинарного кирпича
  • Маркировка 1,4 НФ указывает на то, что перед вами – полуторный, или утолщенный кирпич. Его высота несколько больше и составляет 88 мм.
Утолщенный кирпич
  • Двойные изделия имеют маркировку 2,1 НФ, высота их – 138 мм.
Кирпич двойной
  • Особенным размером обладают евро-изделия. Они отличаются не только толщиной, но и высотой, которые составляют 85 и 65 мм соответственно.
Евро изделия

Как уже говорилось выше, керамический кирпич может иметь различную марку по прочности и, в зависимости от нее, определяется область применения изделий при строительстве. Марки могут быть следующими: М50, 75, 100, 125, 150, 175, 200, 250.

  • М50 – наименее прочны. Применяются обычно при строительстве, например, столбов для ограждений, заборов.
  • М 75 и М100 могут использоваться при возведении стен почти любых, помимо несущих.
  • А вот М 125 вполне может быть применена при строительстве несущей конструкции.

Более высокие марки изделий используют при возведении цоколя и иных конструкций, на которые будет оказываться существенная нагрузка.

Значение теплопроводности и ее зависимость от иных характеристик и факторов, понятие теплой керамики

Как становится очевидным, теплоемкость керамического кирпича стоит в прямой зависимости от плотности и прочности изделий. Чем они выше, тем способность к теплосохранению ниже.

  • Например, теплопроводность керамического полнотелого кирпича плотностью 1800 кг/м3 составляет около 0,85 Вт*мС, а вот пустотелое изделие с показателем средней плотности в 1400 кг/м3 может похвастать более низким значением, равным около 0,55 Вт*мС.
  • Поризованные изделия обладают самым низким из всех перечисленных коэффициентом, он может составлять около 0,25.
  • Самой низкой способностью к сохранению тепла обладает клинкерный кирпич. Это опять же связано в его крайне высокой плотностью, которая достигает 2100 кг/м3.

Рассмотрим при помощи таблицы соотношения плотности и теплопроводности различных видов кирпича.

Таблица 2.  Кирпич керамический: теплопроводность различных видов изделий:

Вид изделияПлотность, кг/м3Коэффициент теплопроводности в сухом виде, Вт*мС.
Рядовой керамический кирпич полнотелый1600-19000,5-0,7
Клинкерный кирпич21000,8-0,9
Кирпич теплая керамика1150-14000,22-0,35
Печной кирпич керамический1600-19000,5-0,7

Обратите внимание! На данный момент крайне популярным стало строительство кирпичных домов «теплая керамика». Изделия, используемые для их возведения, отличаются высоким показателем плотности и, при этом, пониженным коэффициентом теплопроводности. Привлекает также застройщиков возможность применять изделия самостоятельно. Строительство своими руками поможет значительно сэкономив, компенсировав высокую стоимость на материал, так как цена сравнительно немалая.

Кладка из теплой керамики Готовый дом из теплой керамики Краткая характеристика теплой керамики

Видео в этой статье:

Пример расчета оптимальной толщины стены, практические способы повышения способности к теплосохранению

Каким образом можно повысить способность стены к сохранению тепла?

Существует несколько способов:

  • В первую очередь стоит упомянуть о технологии укладки. Соблюдая ее, вы сможете подчеркнуть высокие показатели качеств керамических изделий.
  • Утепление конструкции, разумеется, значительно снизит коэффициент теплопроводности здания. Важно выбрать наиболее оптимальный метод. Например, создание воздушного зазора при этом будет наиболее эффективным.
  • Крайне популярным вариантом является применение керамического кирпича в качестве облицовочного материала, а вот основные стены можно выложить с использованием ячеистого бетона, например. В этом случае, строение будет наиболее теплым.

А как же рассчитать толщину стены, если застройщик все же решил строить здание исключительно из кирпича? Все достаточно просто. Оптимальным вариантом является кладка в полтора или два кирпича – эти виды наиболее распространены.

Толщина стен зависит от региона и климатических условий в первую очередь, поэтому при расчете следует учитывать так называемый коэффициент сопротивления теплоотдаче, который индивидуален для каждого региона. Указан он в СНиП. Среднее значение равно 3,4, поэтому в нашем примере мы и будем его использовать.

Предположим, что кирпич мы применяем рядовой керамический полнотелый, с плотностью в 1600 кг/м3 и теплопроводностью равной 0,5 Вт*мС.

0,5*3,4=1,7. Значение получается крайне большим. Однако, при расчете необходимо учитывать теплопроводность утеплителей и вычитать ее. Чем интенсивнее будет утепление, тем меньшей будет рекомендуемая толщина стены.

В заключение

Коэффициент теплопроводности керамического кирпича, как мы выяснили, зависит от вида изделий и их плотности. И чем последняя выше, тем способностью к теплосохранению ниже.

Однако, несмотря на мало конкурентный показатель, существуют методы повышения данной способности, которые помогут застройщику построить теплый дом.

iz-kirpicha.su

меди, латуни и алюминия, теплопередача

Перед тем как работать с различными металлами и сплавами, следует изучить всю информацию, касающуюся их основных характеристик. Сталь является самым распространенным металлом и применяется в различных отраслях промышленности. Важным ее показателем можно назвать теплопроводность, которая варьируется в широком диапазоне, зависит от химического состава материала и многих других показателей.

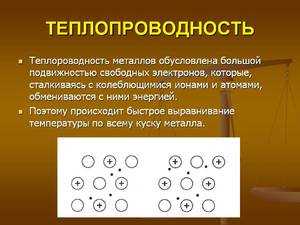

Что такое теплопроводность

Данный термин означает способность различных материалов к обмену энергией, которая в этом случае представлена теплом. При этом передача энергии проходит от более нагретой части к холодной и происходит за счет:

  1. Молекул.
  2. Атомов.
  3. Электронов и других частиц структуры металла.

Теплопроводность нержавеющей стали будет существенно отличаться от аналогичного показателя другого металла — например, коэффициент теплопроводности меди будет иным, нежели у стали.

Для обозначения этого показателя используется специальная величина, именуемая коэффициентом теплопроводности. Она характеризуется количеством теплоты, которое может пройти через материал за определенную единицу времени.

Показатели для стали

Теплопроводность может существенно отличаться в зависимости от химического состава металла. Коэффициент данной величины у стали и меди будет разным. Кроме этого, при повышении или уменьшении концентрации углерода изменяется и рассматриваемый показатель.

Существуют и другие особенности теплопроводности:

  1. Для стали, которая не имеет примесей, значение составляет 70 Вт/(м* К).
  2. У углеродистых и высоколегированных сталей проводимость намного ниже. За счет увеличения концентрации примесей она существенно снижается.
  3. Само термическое воздействие также может оказывать воздействие на структуру металла. Как правило, после нагрева структура меняет значение проводимости, что связано с изменением кристаллической решетки.

Коэффициент теплопроводности алюминия значительно выше, что связано с более низкой плотностью этого материала. Теплопроводность латуни также отличается от соответствующего показателя стали.

Влияние концентрации углерода

Концентрация углерода в стали влияет на величину теплопередачи:

  1. Низкоуглеродистые стали имеют высокий показатель проводимости. Именно поэтому они используются при изготовлении труб, которые затем применяются при создании трубопровода системы отопления. Значение коэффициента варьирует в пределе от 54 до 47 Вт/(м* К).
  2. Средним коэффициентом для распространенных углеродистых сталей является значение от 50 до 90 Вт/(м* К). Именно поэтому подобный материал используется при изготовлении деталей различных механизмов.
  3. У металлов, которые не содержат различных примесей, коэффициент составляет 64 Вт/(м* К). Это значение несущественно изменяется при термическом воздействии.

Таким образом, рассматриваемый показатель у легированных сплавов может меняться в зависимости от температуры эксплуатации.

Значение в быту и производстве

Почему важно учитывать коэффициент теплопроводности? Подобное значение указывается в различных таблицах для каждого металла и учитывается в нижеприведенных случаях:

  1. При изготовлении различных теплообменников. Тепло является одним из важных носителей энергии. Его используют для обеспечения комфортных условий проживания в жилых и иных помещениях. При создании отопительных радиаторов и бойлеров важно обеспечить быструю и полную передачу тепла от теплоносителя к конечному потребителю.
  2. При изготовлении отводящих элементов. Часто можно встретить ситуацию, когда нужно провести не подачу тепла, а отвод. Примером назовем случай отвода тепла от режущей кромки инструмента или зубьев шестерни. Для того чтобы металл не терял свои основные эксплуатационные качества, обеспечивается быстрый отвод тепловой энергии.
  3. При создании изоляционных прослоек. В некоторых случаях материал не должен проводить передачу тепловой энергии. Для подобных условий эксплуатации выбирается металл, который обладает низким коэффициентом проводимости тепла.

Определяется рассматриваемый показатель при проведении испытаний в различных условиях. Как ранее было отмечено, коэффициент проводимости тепла может зависеть от температуры эксплуатации. Поэтому в таблицах указывается несколько его значений.

tokar.guru

от чего зависит коэффициент, указываемый в таблицах

Металлы обладают большим количеством характеристик, которые определяют их эксплуатационные качества и возможность применения при изготовлении определенных изделий. Важной характеристикой всех материалов можно назвать теплопроводность. Этот показатель определяет способность материального тела к переносу тепловой энергии. Таблица теплопроводности металлов встречается в различных справочниках, может зависеть от различных их особенностей. Примером можно назвать то, что механизм переноса тепловой энергии во многом зависит от агрегатного состояния вещества.

От чего зависит показатель теплопроводности

Рассматривая теплопроводность металлов и сплавов (таблица создана не только для металлов, но и других материалов), следует учитывать, что наиболее важным показателем является коэффициент теплопроводности. Он зависит от нижеприведенных моментов:

  1. Типа материала и его химического состава. Теплопроводность железа будет существенно отличаться от соответствующего показателя алюминия, что связано с особенностями кристаллической решетки материалов и их другими свойствами.
  2. Коэффициент может изменяться при нагреве или охлаждения металла. При этом изменения могут быть существенными, так как у каждого материала есть своя точка плавления, когда молекулы начинают перестраиваться.

В таблицах для некоторых металлов и сплавов коэффициент теплопроводности указывается уже в жидкой фазе.

Сегодня на практике практически не проводят измерение рассматриваемого показателя. Это связано с тем, что коэффициент теплопроводности при несущественном изменении химического состава остается практически неизменным. Табличные данные применяются при проектировании и выполнении других расчетов.

Понятие коэффициента теплопроводности

Для обозначения рассматриваемого значения применяется символ λ - количество тепла, которое передается в единицу времени через единицу поверхности на момент повышения температуры. Это значение применяется при проведении различных расчетов.

Описание свойства теплопроводности многих металлов проводится по формуле k = 2,5·10−8σT. В этой формуле учитывается:

  1. Температура, измеряемая в Кельвинах.
  2. Показатель электропроводности.

Это соотношение больше всего подходит для определения свойств проводников на момент эксплуатации при нагреве, но в последнее время применяется и для измерения степени проводимости тепловой энергии.

Полупроводники и изоляторы обладают более низкими показателями проводимости тепла, что связано с особенностями строения их кристаллической решетки.

Когда учитывается

При рассмотрении различных свойств материалов часто уделяется внимание и теплопроводности. Этот показатель важен в нижеприведенных случаях:

  1. Когда нужно отвести тепло от объекта. Тепловая энергия может возникать из-за трения. При этом нагрев становится причиной изменения основных свойств металлов и сплавов: прочности и твердости поверхности. Примером назовем конструкцию двигателя внутреннего сгорания. В процессе хода поршня в блоке цилиндров происходит нагрев основных элементов конструкции. Из-за слишком высокого нагрева даже металлы, устойчивые к воздействию высокой температуры, начинают терять прочность и становятся более пластичными. В результате происходит изменение геометрических размеров важных элементов конструкции, и она выходит из строя. Учитывается теплопроводность и при создании режущего инструмента, обшивки самолетов или высокоскоростных поездов.
  2. Когда нужно передать тепловую энергию. Центральная система отопления основана на нагреве рабочей среды, которая после подводится к потребителю и происходит передача энергии окружающей среде. Для того чтобы повысить эффективность создаваемой системы трубы, и отопительные радиаторы изготавливаются из металлов, которые способны быстро передавать тепло.
  3. Когда нужно изолировать поверхность. Встречается ситуация, когда нужно снизить вероятность нагрева поверхности. Для этого применяются специальные материалы, которые обладают высокими изоляционными качествами. Некоторые металлы и сплавы также обладают отражающими свойствами и не нагреваются, а также не передают тепло. Примером назовем фольгу, которая часто применяется в качестве отражающего экрана. Она также изготавливается из тонкого слоя металла, обладающего низким коэффициентом проводимости.

В заключение отметим, что до развития молекулярно-кинетической теории было принято считать передачу тепловой энергии признаком перетекания гипотетического теплорода. Появление современного оборудования позволило изучить строение материалов и изучить поведение частиц при воздействии высокой температуры. Передача энергии происходит за счет быстрого движения молекул, которые начинают сталкиваться, и приводит в движение другие молекулы, находящиеся в спокойном состоянии.

tokar.guru

Теплопроводность и плотность теплоизоляции. Максимальная рабочая температура

Плотность и теплопроводность теплоизоляции в виде плит и сегментов

В таблице даны значения плотности и температурная зависимость теплопроводности теплоизоляции, формованной в виде плит, сегментов и др., а также их предельная рабочая температура.

Плотность теплоизоляции, теплопроводность и температура указаны для такой теплоизоляции, как: диатомовые сегменты, совелитовые сегменты и скорлупы, ньювелевые скорлупы, асбоцементные сегменты, вулканитовые плиты, вермикулитовые скорлупы, пенобетонные сегменты, пеностеклянные плиты, пробковые сегменты, торфяные сегменты, минераловатные сегменты, альфоль из гладких листов (сегменты), альфоль гофрированный (сегменты), шариковая изоляция засыпкой в сегменты, стерженьковая теплоизоляция засыпкой в сегменты (фарфоровые прутики диаметром 0,5 мм).

Наиболее легкая теплоизоляция — альфоль, по данным таблицы имеет плотность 200 кг/м3 и максимальную рабочую температуру до 500°С. К высокотемпературной теплоизоляции (до 2000°С) относятся шариковая и стерженьковая теплоизоляция. Однако, такая теплоизоляция имеет высокую плотность и низкую теплопроводность, равную 0,23…0,39 Вт/(м·град). Теплопроводность теплоизоляции зависит от температуры. В таблице представлены формулы температурной зависимости теплопроводности теплоизоляции и ее предельная рабочая температура.

Примечание: для расчета коэффициента теплопроводности по зависимостям в таблице, необходимо температуру подставлять в градусах Цельсия.

Плотность теплоизоляции и теплопроводность ее тонких слоев

В таблице представлены значения плотности теплоизоляции и теплопроводности тонких слоев некоторых теплоизоляционных материалов при комнатной температуре. Рассмотрены следующие материалы: бакелитовый лак, пластмасса «Буна», гетинакс, резина, текстолит, замазка Менделеева, асбест, полихлорвиниловая ПВХ пленка, бумага, компрессная клеенка, микропористый эбонит с пористым наполнителем, картон, бумажный войлок, замша, шерстяная ткань, сукно, минеральный войлок, пористая резина, войлок шерстяной, губка.

Теплоизоляцией с минимальной плотностью 120 кг/м3 является минеральный войлок, его теплопроводность равна 0,046 Вт/(м·град). Немногим меньшую теплопроводность, равную 0,044 Вт/(м·град), имеет губка с плотностью 160 кг/м3.

Плотность теплоизоляции, максимальная рабочая температура и теплопроводность

Приведена таблица значений плотности теплоизоляции, максимальной рабочей температуры и теплопроводности в зависимости от температуры строительных теплоизоляционных материалов при атмосферном давлении.

Плотность, температура и теплопроводность указаны для следующих материалов: альфоль, асбестовый матрац, асбестовая ткань, асбестовермикулитовые изделия, вермикулит, войлок, вулканитовые изделия, диатомитовые изделия, известково-кремнеземистые изделия, мастика, мастичные материалы, маты и полосы из стекловолокна, минеральная вата, пенодиатомитовые изделия, кирпич ПД-350, ПД-400, перлит, перлитовые изделия, перлитоцементные изделия, пенобетон, пенобетонные изделия, пенопласт ФРП-1, резопен, совелитовые изделия, торфоплиты, сегменты, скорлупы, холст стекловолокнистый ВВ-Г, холсты из микроультрасупертонкого штапельного волокна горных пород.

Необходимо отметить, что к теплоизоляции с высокой рабочей температурой (до 900°С) относятся такие материалы, как: вермикулит, диатомитовые изделия, пенодиатомитовые и перлитовые изделия.

Примечание: будьте внимательны! Теплопроводность теплоизоляции в таблице указана в степени 103. Не забудьте разделить на 1000. Для расчета коэффициента теплопроводности по зависимостям в таблице, необходимо температуру подставлять в градусах Цельсия.

Источники:
1. Физические величины. Справочник. А.П. Бабичев, Н.А. Бабушкина, А.М. Братковский и др.; Под ред. И.С. Григорьева, Е.З. Мейлихова. — М.:Энергоатомиздат, 1991. — 1232 с.
2. Чиркин В.С. Теплофизические свойства материалов ядерной техники.

thermalinfo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
