Счетчик тепла (тепловой, теплосчетчик, на отопление): в квартире


До не давних пор коммунальные платежи в многоквартирных зданиях были копеечными, и крайне мало людей обращали внимание на структуру их формирования. Однако резкий рост коммунальных тарифов заставляет искать пути экономии, и именно установка индивидуального счетчика позволяет значительно сократить затраты на отопление, составляющие большую часть платежей за квартиру.

Счетчик тепла в квартире

В данной статье представлены тепловые счетчики. Мы рассмотрим их разновидности, принцип работы и дадим рекомендации о том, как правильно выбрать и поставить такое оборудование.

Содержание

Тепловые счетчики — назначение, разновидности

Как показывает практика, качество центрального отопления многоквартирных домов оставляет желать лучшего, особенно досадными являются проблемы обусловленные нелогичными нормативами, когда при повышении температуры весной отопление работает в усиленном режиме, а зимой при сильных морозах наоборот — в пол силы.

В следствие этого жильцам приходится платить неоправданно высокие суммы за отопление, которые можно уменьшить установив счетчик тепла. В таком случае затраты за отопление будут насчитываться исходя из показаний счетчика конкретно вашей квартиры, и вы лишитесь необходимости оплачивать непонятно как сформированные надбавки. Стоит понимать, что теплосчетчик никак не сказывается на экономии тепловой энергии, он лишь позволяет платить за реально израсходованное тепло.

Счетчик на отопление  для многоквартирных домов представляет собой целый комплект оборудования, в который входят не только измерительные, но и регулирующие приборы. В зависимости от принципа действия выделяют три типа счетчиков — ультразвуковые и тахометрические, и комбинированный. Рассмотрим каждый из них подробнее.

к меню ↑

Комбинированный теплосчетчик

Тепловые счетчики ультразвукового типа представляют собой достаточно компактное оборудование, диаметр пропускных каналов в котором не превышает 20 мм. Они пригодные для систем, где объем циркулирующего теплоносителя находится в диапазоне 0.5-2.5 м3/ч.

Расход энергии тепла может измеряться тремя способами — электромагнитным, вихревым и турбинным. Ультразвуковой тепловой счетчик может работать исключительно с водой, для других теплоносителей используется специальное оборудование.

Схема монтажа теплосчетчика

Конструкция теплосчетчика состоит из двух элементов — тепловычислителя и измерителя расхода горячей воды. От тепловычислителя к отопительным трубам подачи и обратки проводятся два провода с термодатчиками, которые передают информацию о температуре теплоносителя на входе и выходе в квартиру. Измеритель горячей воды, в свою очередь, определяет количество пропущенного через патрубок теплоносителя, после чего данные суммируются и прибор вычисляет фактическое количество использованной тепловой энергии.

к меню ↑

Механический теплосчетчик

Наиболее доступным оборудованием являются механические (тахометрические) тепловые счетчики, низкая стоимость которых объясняется простотой их конструкции. Прибор состоит из роторного измерителя расхода воды и тепловычислителя.

Механические приборы учета пригодны для трубопроводов отопления диаметром до 32 мм. Вместе с ними необходимо устанавливать дополнительные фильтры, предотвращающие попадание абразивных примесей в роторную часть счетчика.

Механический теплосчетчик

Отметим, что механический теплосчетчик невыгодно использовать при циркуляции в системе отопления жесткой воды, поскольку расходомер будет регулярно забиваться накипью и окалинами, для устранения которых потребуется регулярное обслуживание агрегата.

к меню ↑

Ультразвуковой теплосчетчик

Всевозможных вариаций ультразвуковых измерительных приборов достаточно много, однако все они  имеют практически идентичный принцип действия. Так, на трубопроводе системы отопления монтируется излучатель и считывающий блок.

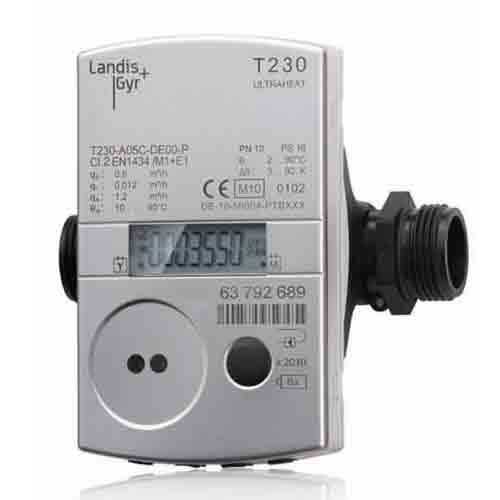

Современный ультразвуковой теплосчетчик

При циркуляции теплоносителя по трубам через поток воды проходит ультразвуковой сигнал, который поступает в считывающее устройство. Поскольку время задержки сигнала (пауза между излучением и считываем) непосредственно зависит от скорости движения теплоносителя, теплосчетчик имеет возможность определить объем теплоносителя посредством умножения его скорости на проходное сечение труб отопления. Ультразвуковой теплосчетчик значительно превосходит механические аналоги в плане точности показаний, так как на них практические на влияет загрязнение жидкости абразивными примесями.

к меню ↑

Установка и опломбирование ультразвукового теплосчетчика (видео)

к меню ↑

Особенности монтажа приборов учета тепловой энергии

Прежде чем купить и установить теплосчетчик его необходимо правильно выбрать, что можно сделать выполнив расчет оборудования. Суть расчета заключается в определении расхода проходящего через счетчик теплоносителя, что в свою очередь дает возможность выбрать требуемый диаметр его пропускного отверстия.

Чтобы произвести расчет теплосчетчика вам потребуются такие исходные данные как температурный график системы отопления и ее теоретическая тепловая нагрузка. Температурный график состоит из двух величин — температуры теплоносителя на  трубопроводах обратки и подачи, узнать его можно обратившись к представителям теплоснабжающей организации вашего многоквартирного дома. Стандартный для России график — 90/70, реже используется 95/70 и 80/60.

Формула определения расхода теплоносителя:

R = (3.6*M)/(4.19*(t2-t1), в которой:

  • M — тепловая нагрузка системы отопления;
  • 6 — коэффициент перевода Вт в Дж;
  • t2 — температура воды в подающем трубопроводе;
  • t1 — температура воды в трубопроводе обратки;
  • 19 — теплоемкость воды.

Расчет показывает величину расхода, согласно которой нужно выбирать диаметр расходомера счетчика. Соответствие диаметра пропускного отверстия измерительного прибора и его расхода указано в технической документации к оборудованию.

Схема установки теплосчетчика

Чтобы установить тепловой счетчик следуйте следующей инструкции:

  1. Первоначально жилец должен обратится в теплоснабжающую организацию, ответственную за его многоквартирный дом, с просьбой о выдачи документации необходимой для составлении проекта узла учета тепловой энергии.
  2. Далее необходимо воспользоваться услугами проектно-монтажных организаций в сфере теплоснабжения, которые на основе полученных документов подготовят проект и согласуют его с органами контроля.
  3. При выборе подрядчика для монтажных работ отдавайте предпочтение компаниям, сертифицированным согласно допускам СРО, которые предоставляют полную гарантию на все выполненные работы и впоследствии будут выполнять сервисное обслуживание счетчика.
  4. По завершению монтажных работ на руки владельцу квартиры выдаются такие документы как паспорт на счетчик и заверенные проекты узла учета тепловой энергии. С документацией необходимо обратиться в ЖЭК, специалист которых опломбирует прибор и выдаст акт по его введению в эксплуатацию.

Тепловые счетчики отпускаются с завода со специальным клеймом и пометкой в паспорте, свидетельствующим о прохождении оборудованием первичной проверки. Впоследствии хозяин квартиры должен  с периодичностью раз в  4 года организовывать проверку теплосчетчика с привлечением специалистов Ростеста либо коммерческой компании, имеющей соответствующие полномочия.

Портал об отоплении » Водяное отопление

stroypotencial.ru

Ультразвуковой теплосчетчик — Uchetovod

Разновидности и особенности монтажа квартирных счетчиков отопления

До не давних пор коммунальные платежи в многоквартирных зданиях были копеечными, и крайне мало людей обращали внимание на структуру их формирования. Однако резкий рост коммунальных тарифов заставляет искать пути экономии, и именно установка индивидуального счетчика позволяет значительно сократить затраты на отопление, составляющие большую часть платежей за квартиру.

Счетчик тепла в квартире

В данной статье представлены тепловые счетчики. Мы рассмотрим их разновидности, принцип работы и дадим рекомендации о том, как правильно выбрать и поставить такое оборудование.

Как показывает практика, качество центрального отопления многоквартирных домов оставляет желать лучшего, особенно досадными являются проблемы обусловленные нелогичными нормативами, когда при повышении температуры весной отопление работает в усиленном режиме, а зимой при сильных морозах наоборот — в пол силы.

В следствие этого жильцам приходится платить неоправданно высокие суммы за отопление, которые можно уменьшить установив счетчик тепла. В таком случае затраты за отопление будут насчитываться исходя из показаний счетчика конкретно вашей квартиры, и вы лишитесь необходимости оплачивать непонятно как сформированные надбавки. Стоит понимать, что теплосчетчик никак не сказывается на экономии тепловой энергии, он лишь позволяет платить за реально израсходованное тепло.

Счетчик на отопление для многоквартирных домов представляет собой целый комплект оборудования, в который входят не только измерительные, но и регулирующие приборы. В зависимости от принципа действия выделяют три типа счетчиков — ультразвуковые и тахометрические, и комбинированный. Рассмотрим каждый из них подробнее.

Тепловые счетчики ультразвукового типа представляют собой достаточно компактное оборудование, диаметр пропускных каналов в котором не превышает 20 мм. Они пригодные для систем, где объем циркулирующего теплоносителя находится в диапазоне 0.5-2.5 м 3 /ч.

Расход энергии тепла может измеряться тремя способами — электромагнитным, вихревым и турбинным. Ультразвуковой тепловой счетчик может работать исключительно с водой, для других теплоносителей используется специальное оборудование.

Схема монтажа теплосчетчика

Конструкция теплосчетчика состоит из двух элементов — тепловычислителя и измерителя расхода горячей воды. От тепловычислителя к отопительным трубам подачи и обратки проводятся два провода с термодатчиками, которые передают информацию о температуре теплоносителя на входе и выходе в квартиру. Измеритель горячей воды, в свою очередь, определяет количество пропущенного через патрубок теплоносителя, после чего данные суммируются и прибор вычисляет фактическое количество использованной тепловой энергии.

Наиболее доступным оборудованием являются механические (тахометрические) тепловые счетчики, низкая стоимость которых объясняется простотой их конструкции. Прибор состоит из роторного измерителя расхода воды и тепловычислителя.

Механические приборы учета пригодны для трубопроводов отопления диаметром до 32 мм. Вместе с ними необходимо устанавливать дополнительные фильтры, предотвращающие попадание абразивных примесей в роторную часть счетчика.

Отметим, что механический теплосчетчик невыгодно использовать при циркуляции в системе отопления жесткой воды, поскольку расходомер будет регулярно забиваться накипью и окалинами, для устранения которых потребуется регулярное обслуживание агрегата.

Всевозможных вариаций ультразвуковых измерительных приборов достаточно много, однако все они имеют практически идентичный принцип действия. Так, на трубопроводе системы отопления монтируется излучатель и считывающий блок.

Современный ультразвуковой теплосчетчик

При циркуляции теплоносителя по трубам через поток воды проходит ультразвуковой сигнал, который поступает в считывающее устройство. Поскольку время задержки сигнала (пауза между излучением и считываем) непосредственно зависит от скорости движения теплоносителя, теплосчетчик имеет возможность определить объем теплоносителя посредством умножения его скорости на проходное сечение труб отопления. Ультразвуковой теплосчетчик значительно превосходит механические аналоги в плане точности показаний, так как на них практические на влияет загрязнение жидкости абразивными примесями.

1.4 Установка и опломбирование ультразвукового теплосчетчика (видео)

2 Особенности монтажа приборов учета тепловой энергии

Прежде чем купить и установить теплосчетчик его необходимо правильно выбрать, что можно сделать выполнив расчет оборудования. Суть расчета заключается в определении расхода проходящего через счетчик теплоносителя, что в свою очередь дает возможность выбрать требуемый диаметр его пропускного отверстия.

Чтобы произвести расчет теплосчетчика вам потребуются такие исходные данные как температурный график системы отопления и ее теоретическая тепловая нагрузка. Температурный график состоит из двух величин — температуры теплоносителя на трубопроводах обратки и подачи, узнать его можно обратившись к представителям теплоснабжающей организации вашего многоквартирного дома. Стандартный для России график — 90/70, реже используется 95/70 и 80/60.

Формула определения расхода теплоносителя: R = (3.6*M)/(4.19*(t2-t1), в которой:

uchetovod.ru

Ультразвуковые теплосчетчики | Блог компании «Санекст»

Ультразвуковые теплосчетчики в российских системах водо- и теплоснабжения присутствуют достаточно давно, но применялись они, в основном, как общедомовые счетчики и приборы учета для теплосетей. В квартирах этот вид счетчиков стали применять сравнительно недавно.

Компания САНЕКСТ.ПРО долгое время работала с механическими теплосчетчиками. Со временем в ассортименте продукции компании появились и ультразвуковые теплосчетчики. САНЕКСТ поставляет их своим партнерам на протяжении 2-х лет и в совокупности поставила более 100 тыс. приборов.

Ультразвуковой теплосчетчик SANEXT MONO

Квартирные теплосчетчики по заказу САНЕКСТ производит компания из КНР Joy Electronics. Выбор этого партнера был продиктован, прежде всего тем, что этот производитель выгодно отличается от других подобных компаний. Завод имеет партнеров более чем в 50-ти странах мира. Продукция завода получила европейский сертификат MID, который имеет высокие параметры и высокую стоимость. Топ-менеджеры компании получили образование в Европе. Компания САНЕКСТ является эксклюзивным дистрибьютором компании Joy Electronics в России. Совместно с производителем нам удалось адаптировать ультразвуковые теплосчетчики, произведенные под маркой SANEXT для применения в квартирах.

Счетчики успешно прошли сертификацию в России, добавлены в Государственный реестр средств измерения, что подтверждает их возможность использования российскими компаниями.

Сегодня на российский рынок ультразвуковые теплосчетчики поставляют 4 производителя. Наше ценовое предложение – лучшее на сегодняшний день.

Основные характеристики ультразвукового квартирного теплосчетчика SANEXT MONO

Теплосчетчик состоит из ультразвукового преобразователя расхода (расходомера), датчиков температуры и вычислителя.

Расходомер измеряет объем теплоносителя в трубопроводе, прошедший от поставщика тепловой энергии к потребителям. Датчики определяют разность температуры воды на входе в систему отопления и на выходе из нее. Вычислитель по этим сведениям рассчитывает количество потребленной тепловой энергии, учитывая при этом и массу теплоносителя, приходящуюся на единицу объема в зависимости от его температуры.

Счетчики выпускаются в двух модификаций – для установки на подающую или обратную магистраль.

Принципиальное отличие ультразвукового от механического теплосчетчика заключается в технологии сбора данных. Ультразвуковые теплосчетчики работают на принципе изменения времени прохождения ультразвукового сигнала от источника до приемника сигналов, которое зависит от скорости потока жидкости.

Основной принцип работы заключается примерно в следующем: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе: оно измеряется и по его величине вычисляется расход жидкости в трубопроводе.

Строение теплосчетчика

Преимущества использования ультразвуковых теплосчетчиков SANEXT MONO

  • Передача информации в Гкал

Для российского потребителя мы сделали доступным снятия показаний в Гкал (гигакаллориях), т.е. непосредственно в тех единицах измерения, в которых потребителю необходимо предоставить данные для управляющей компании. Большинство теплосчетчиков, представленных в России, измеряют данные в кВт или кВт/ч., и далее, пользователю необходимо по специальной формуле делать пересчет в Гкал.

  • Увеличен архив хранения данных до 12 месяцев.

Теперь пользователь может отслеживать динамику потребления тепла в течение года.

  • Возможность подключения до 3-х приборов (счетчиков холодной, горячей воды и электроэнергии)

Совместно с производителем мы усовершенствовали модель счетчика дополнительными импульсными входами, с помощью которых возможно подключение к прибору 3-х счетчиков – горячей , холодной воды и электроэнергии.

Это удобное решение при использовании теплосчетчиков в системе диспетчеризации дома*.


* Диспетчеризация инженерных систем – автомативизированный процесс сбора данных со всех устройств учета. У управляющей компании появилась возможность более точно рассчитывать количество тепла, потребляемое каждым жильцом.


  • Дополнительный интерфейс в виде MBUS- канала передачи данных.

Теплосчетчик, как «умное» устройство, собирает данные со счетчиков холодной, горячей воды и электросчетчика и, далее, через свой канал данных MBUS-протокол передает всю информацию в систему диспетчеризации управляющей компании, которая получает данные со всех приборов в доме одновременно. Управляющая компания может выставлять потребителю счета без сбора данных от жильцов. Она их получит автоматически.

  • Не имеет ограничения по метражу квартиры.

В отличие от механики, ультразвуковой теплосчетчик одинаково хорошо подходит как для применения в квартирах-студиях, так для элитных квартир с большим метражом.

  • Водонепроницаемость IP68 – высокий уровень водозащиты. В условиях протечки, счетчик не пострадает.
  • Выносной дисплей

Удобное решение для сбора данных в отсутствие диспетчеризации. По аналогии с электросчетчиками можно снимать показатели всеми жильцами в подъезде. Длины «выноса» ультразвукового теплосчетчика – 1-2 метра. Это позволяет поставить дисплей в любое удобное место для визуального считывания.

Читайте также

sanext.ru

Ультразвуковые счетчики тепла: каковы преимущества

Выгода от применения в быту теплосчетчиков очевидна: квартиросъемщики могут рассчитываться с поставщиком тепла по факту оказанной услуги, а не по расчетам, непонятным для большинства. Прибор монтируется на весь дом или на отдельную квартиру (обязательное условие для последнего варианта – разводка тепла по горизонтали и наличие отдельного ввода в жилище).

Все счетчики по способу учета объемов теплоносителя разделяются на: электромагнитные, ультразвуковые и механические. Подробнее расскажем о ультразвуковых моделях, как более подходящих для эффективного измерения чистого носителя тепла.

Ультразвук на страже бюджета

По сути, это прибор, измеряющий расход, объем, температуру и давление горячего теплоносителя. Он высчитывает потребленное или произведенное вами тепло. Теплосчетчик в ходе эксплуатации зарекомендовал себя как высокоточный прибор в широчайшем диапазоне, учитывая низкое потребление энергии и минимальные потери давления.

Прибор такого типа предназначен для установки в открытых или закрытых системах теплоснабжения. Его можно использовать не только для учета воды, как теплоносителя, но и других безопасных не агрессивных жидкостей.

Измерителем объема воды в аппарате служит специальный датчик, который пропускает ультразвуковые импульсы вдоль и против потока жидкости. Прибор учитывает время, затраченное импульсом для прохождения потока для расчета объема воды (антифриза). Далее полученные импульсы поступают на тепловычислительное устройство.

Установку счетчиков тепла в Киеве рекомендуется осуществлять на прямых участках трубопроводов, сохраняющих свое направление до места установки и после него. Важно! Помните, что при загрязнении теплоносителя многочисленными механическими примесями, пузырьками воздуха аппарат снижает точность показаний.

Особенности работы ультразвуковых теплосчетчиков

Кроме уже перечисленных выше особенностей работы этих теплосчетчиков, стоит сказать и о том, что прибор не имеет в проточной части конструкции никаких подвижных частей, что гарантирует продолжительную работу и крайне редкие поломки. Чувствительность счетчика к качеству теплоносителя в трубах привела к рекомендации некоторых производителей устанавливать перед аппаратом фильтры механической очистки (фильтры-сетки).

Определенные трудности могут возникнуть при установке такого прибора, поскольку не всегда есть возможность обеспечить прямые участки труб нужной длины.

Как правило, современные ультразвуковые аппараты оснащены пыле и влагозащитными корпусами, широкими коммуникативными возможностями (могут самостоятельно отсылать показания или управляться через удаленную связь). Счетчики последнего поколения поверяются без демонтажа, срок поверки – каждые 4 года (в среднем).

Помните: окончательный выбор той или иной модели теплосчетчика зависит не от его конструкции, а от параметров всей системы теплоснабжения. Узнать необходимые параметры нужно в теплоснабжающей организации. Монтаж необходимо доверять специалистам, имеющим лицензию.

interieristka.ru

Типы теплосчетчиков, их достоинства и недостатки

Электромагнитные теплосчетчикиУльтразвуковые теплосчетчикиТахометрические теплосчетчикиВихревые теплосчетчики
Теплосчетчик ВИСТ
ВИС.Т-ТС производства «НПО Тепловизор»
Днепр-7 (01.041.1)
Днепр-Теплоком (05.070.1)
Днепр-Теплоком (05.080.1)
СТ-10
(модификации К1, К2, К3, П12)
ТС.ТМК-Н2.Х.0
ТС.ТМК-Н2.Х.1, ТС.ТМК-Н3.Х.0
ТС.ТМК-Н3.Х.1 (с ВПС1-3)
Теплосчетчики SA-94
SA-94/1, SA-94/1А, SA-94/2, SA-94/2А, SA-94/2М, SA-94/2МА, SA-94/3, SA-94/3А
Теплосчетчики ТЭМ
ТЭМ-05М, ТЭМ-104, ТЭМ-104
НС-200 WT (с ультразвуковыми расходомерами)НС-200 WT (с крыльчатыми и турбинными расходомерами)НС-200 WТ (с вихревыми расходомерами)
Теплосчетчики ТСК
ТСК5-1, ТСК5-2, ТСК5-3, ТСК5-4, ТСК7-01, ТСК7-02, ТСК7-03, ТСК7-04
ТСК5-5, ТСК5-6, ТСК5-7, ТСК5-8, ТСК5-13, ТСК7-05, ТСК7-06, ТСК7-07, ТСК7-08, ТСК7-09, ТСК7-10, ТСК7-11, ТСК7-12, ТСК7-13, ТСК7-14ТСК5-11, ТСК5-12, ТСК7-19, ТСК7-20, ТСК7-21, ТСК7-22, ТСК7-23, ТСК7-24, ТСК7-25ТСК5-9, ТСК5-10, ТСК5-14, ТСК7-15, ТСК7-16, ТСК7-17, ТСК7-18
СПТ941К и СПТ942К
СПТ941К (с расходомерами ПРЭМ), СПТ942К-Э1 (Взлет-ЭР), СПТ942К-Э3 (ПРЭМ-2)
СПТ941К (SONOFLO, ДРК-3)
СПТ942К-У1 (Взлет-РС)
СПТ942К-У2 (Взлет-МР)
СПТ942К-У4 (SONO-2500СТ)
СПТ941К (ВМГИ, ВСТ, ОСВИ)
СПТ942К-Т1, СПТ942К-Т2, СПТ942К-Т3, СПТ942К-Т4 (ETHI)
СПТ942К-В1 (ДРК-В)
СПТ942К-В2 (ВЭПС-ТИ)
СПТ942К-В3 (ВЭПС-ПБ)
КАРАТ-307
с расходомером КАРАТ-550
КАРАТ-307 (р.м. КАРАТ-520), КАРАТ-307 (р.м. КАРАТ-РС)
Комплекс измерит. ЭЛЬФ
с расходомером КАРАТ-550
ЭЛЬФ с р.м. КАРАТ-520
ЭЛЬФ с р.м. КАРАТ-РС
ЭЛЬФ-ТС
Теплосчетчик DIO-99ТСП (ПРЭМ)DIO-99ТСП (MTWI или ВСТ)DIO-99ТСП (ВЭПС-ТИ или ВПС)
Теплосчетчик ИРГА-2.3С-ЭР
(с расходомером ЭРСВ-110)
ИРГА-2.3С-15 ОМ (с расходомером ОМЕГА-Р)ИРГА-2.3С-МТ (с расходомером Метран-300ПР)
Теплосчетчики КСТ КСТ-22КСТ-22 Компакт-УРКСТ-22 Компакт-ВР
Теплосчетчик КМ-5SonocalТ-21 КОМБИК-Т
Теплосчетчик ВКТИрвикон ТС-200
Теплосчетчик МАГИКАMULTICAL 401, MULTICAL UF
НЕВА-5 мод. 941, НЕВА-5 мод. 943Sonometer 1000
МКТС (мод. СБ-04 и мод. СБ-05)Sharky-Heat
ЭСКО (ЭСКО-Т, ЭСКО МТР-06)Эксперт-МТ

И другие электромагнитные теплосчетчики: Малахит-ТС8, ЭЛТЭКО 555, МТ200DS, Взлёт-ТСР, СТЕМ, ТеРосс, ТЭРМ-02, ТМ-3Э.

1. Электромагнитные теплосчетчики

Принцип действия электромагнитных расходомеров основан на способности измеряемой жидкости возбуждать электрический ток при ее движении в магнитном поле, т.е. в электромагнитных теплосчетчиках используется явление электромагнитной индукции, позволяющее связать среднюю скорость, а следовательно и объемный расход электропроводной жидкости с напряженностью поля в нём и разностью потенциалов, возникающих на диаметрально расположенных электродах.

Электромагнитные теплосчетчики производят вычисление тепловой мощности и тепловой энергии на основе данных об объемном расходе и объеме теплоносителя, температур на прямом и обратном трубопроводе с учетом изменения теплоемкости теплоносителя при изменении разности температур на входе и выходе. Поскольку при этом возникают малые величины тока, то электромагнитные теплосчетчики очень чувствительны к качеству монтажа, условиям эксплуатации. Недостаточно качественное соединение проводов, появление дополнительных сопротивлений в соединениях, наличие примесей в воде, особенно соединений железа, резко увеличивают погрешности показаний приборов. Тем не менее, можно сказать, что электромагнитные теплосчетчики имеют достаточную метрологическую стабильность и могут успешно применяться, как в одноканальных, так и в двухканальных измерениях.

2. Ультразвуковые теплосчетчики

Работают на принципе изменения времени прохождения ультразвукового сигнала от источника до приемника сигналов, которое зависит от скорости потока жидкости. Существует множество модификаций ультразвуковых теплосчетчиков (временные и частотные; корреляционные; доплеровские), но основной принцип работы любого из них заключается примерно в следующем: на трубе друг напротив друга устанавливаются излучатель и приемник ультразвукового сигнала. Излучатель посылает сигнал сквозь поток жидкости, а приемник через некоторое время получает его. Время задержки сигнала между моментами его излучения и приема прямо пропорционально скорости потока жидкости в трубе: оно измеряется и по его величине вычисляется расход жидкости в трубопроводе.

Ультразвуковые теплосчетчики хорошо работают при измерении расхода чистой, однородной жидкости по чистым трубам. Однако, при протекании жидкостей, имеющих посторонние включения - окалина, частицы накипи, песок, воздушные пузыри и при неустойчивом расходе, они дают существенные неточности показаний.

Кроме стандартных функций по измерению расхода, объема теплоносителя, его температуры и давления, вычисления потребленного или произведенного тепла, ультразвуковые теплосчетчики также могут иметь функцию регулирования подачи теплоносителя по двум независимым каналам.

3. Механические теплосчетчики

(Крыльчатые, турбинные, винтовые) наиболее простые приборы. Эти теплосчетчики в значительной степени лишены дефектов, присущих электромагнитным и ультразвуковым расходомерам. Принцип действия механических теплосчетчиков основан на преобразовании поступательного движения потока жидкости во вращательное движение измерительной части.

Механические теплосчетчики состоят из тепловычислителя и механических роторных или крыльчатых водосчетчиков. Это пока наиболее дешевые теплосчетчики, но к их стоимости надо обязательно добавлять стоимость специальных фильтров, которые устанавливаются перед каждым механическим теплосчетчиком.

К недостаткам механических теплосчетчиков относится невозможность их использования при повышенной жесткости воды, присутствии в ней мелких частиц окалины, ржавчины и накипи, которые забивают фильтры и механические расходомеры. По этим причинам практически по всей России установка механических расходомеров разрешена только в квартирах, небольших частных домах. Кроме того, механические расходомеры создают наибольшие потери давления воды по сравнению с расходомерами других типов.

4. Вихревые теплосчетчики

Работают на принципе широко известного природного явления - образование вихрей за препятствием, стоящим на пути потока. Конструктивно вихревые теплосчетчики состоят из треугольной призмы, вертикально установленной в трубе, измерительного электрода, вставленного в трубу далее по течению жидкости, и установленного снаружи трубы постоянного магнита. При скоростях среды выше определенного предела вихри образуют регулярную дорожку, называемую "дорожкой Кармана". Срывное обтекание жидкости протекающей в трубопроводе вызывает пульсации давления в потоке, замер которых и позволяет определить объемы протекающей через трубопровод жидкости. Частота образования вихрей при этом прямо пропорциональна скорости потока.

Вихревые теплосчетчики чувствительны к резким изменениям в потоке жидкости, к наличию крупных примесей, но безразличен к отложениям в трубах и магнитным примесям (железо в воде). Также вихревые теплосчетчики могут быть установлены на горизонтальных и вертикальных участках трубопроводов, менее требовательны к длине прямых участков до и после расходомера.

t-s.msk.ru

61983-15: Sanext Теплосчетчики ультразвуковые - Производители и поставщики

Назначение

Теплосчётчики ультразвуковые Sanext предназначены для измерений тепловой энергии, объема, объемного расхода и температуры теплоносителя в закрытых системах теплоснабжения или горячего водоснабжения.

Описание

Принцип работы теплосчётчиков ультразвуковых Sanext состоит в измерениях объема, объемного расхода и температуры теплоносителя в подающем и обратном трубопроводах и последующем определении тепловой энергии, путем обработки результатов измерений вычислителем.

Теплосчётчик ультразвуковой Sanext представляет собой единый теплосчётчик и состоит из ультразвукового преобразователя расхода, комплекта термопреобразователей сопротивления Pt1000 и вычислителя.

Ультразвуковой преобразователь расхода измеряет расход теплоносителя с помощью ультразвуковых сигналов, попеременно посылаемых в направлении потока и против него. Время прохождения сигнала от излучателя к приемнику в направлении потока сокращается, время прохождения против потока соответственно увеличивается. На основе разности измеренных значений времени рассчитывается объем (объемный расход).

Комплект термопреобразователей сопротивления Pt1000 измеряет температуру теплоносителя в прямом и обратном трубопроводах.

Результаты измерений преобразователя расхода и комплекта термопреобразователей сопротивления при помощи проводной связи передаются в вычислитель.

Вычислитель обрабатывает результаты измерений и выводит их на жидкокристаллический дисплей следующие параметры:

-    тепловую энергию, кВт;

-    объем теплоносителя, м3;

-    температуру теплоносителя в подающем и обратном трубопроводах, °С;

-    разность температур в подающем и обратном трубопроводах, °С;

-    мгновенный расход теплоносителя, м3/ч;

-    мгновенную тепловую мощность, кВт/ч;

-    время в часах;

-    коды ошибок;

-    номер прибора.

Теплосчётчики ультразвуковые Sanext могут быть оснащены модулями проводной связи M-Bus или RS-485, так же могут быть подключены от 1 до 3 приборов учета (счетчики воды, газа или электроэнергии) имеющие импульсный выход.

Теплосчётчики ультразвуковые Sanext имеют энергонезависимую память, в которой хранятся месячные и суточные значения за период не менее 18 месяцев.

Условное обозначение теплосчетчиков ультразвуковых Sanext :

Sanext X1 X2 X3 X4 X5

X1 - диаметр условного прохода, мм

X2 - номинальный расход, м /ч

X3 - способ монтажа:

-    подающий трубопровод;

-    обратный трубопровод

Х4 - интерфейс:

-    M-Bus;

-    RS-485

Внешний вид теплосчётчиков ультразвуковых Sanext представлен на рисунке 1.

Программное обеспечение

Идентификационные данные программного обеспечения (далее ПО) представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HeatMeter2_V1

Номер версии (идентификационный номер) ПО

1.х

Цифровой идентификатор ПО

0x8B3A

Уровень защиты ПО теплосчётчиков ультразвуковых Sanext от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование параметра

Значение параметра

Диаметр условного прохода, мм

15

20

Максимальный расход qs, м3/ч

3,0

5,0

Номинальный расход, qp, м3/ч

0,6

2,5

Минимальный расход, qi, м3/ч

0,01

0,05

Порог чувствительности, м3/ч

0,005

0,02

Диапазон измерений температуры в рабочих условиях, °С

от плюс 5 до плюс 95

Наименование параметра

Значение

параметра

Пределы допускаемой относительной погрешности измерений объёмного расхода, %

По ГОСТ Р ЕН 1434-1-2011 класс 2

5р = ± (2+0,02-qp/q), но не более ± 5; класс 3

5р = ± (3+0,05-qp/q), но не более ± 5 где

qp - номинальный расход q - измеренный расход

Диапазон измерений температуры, °С

от 0 до плюс 150

Диапазон измерений разности температур (Д0), °С

от плюс 3 до плюс 130

Пределы допускаемой относительной погрешности вычислителя в комплекте с датчиками температуры при вычислении разности температур, %

5st = ± (1+4Д0шш/Д0)

где

A0min - значения наименьшей разности температур в подающем и обратном трубопроводах, °С;

Д0 - значение измеренной разности температур в подающем и обратном трубопроводах, °С

Пределы допускаемой относительной погрешности при вычислениях тепловой энергии, %

5 = ± (5р + 5st)

Ход часов, с/сут

± 10

Пределы допускаемой абсолютной погрешности измерений количества импульсов дополнительными счетными входами, импульсов за период измерений

± 1

Максимальное рабочее давление, МПа

1,6

Потеря давления при qp, МПа, не более

0,025

Г абаритные размеры: длина, мм ширина, мм высота, мм

110

80

96

130

80

105

Масса, кг, не более

0,725

0,810

Рабочие условия:

температура окружающего воздуха, °С относительная влажность воздуха при 25 °С, не более, % атмосферное давление, кПа

от плюс 5 до плюс 55 93

от 84 до 106,7

Напряжение встроенного элемента питания, В

3,6

Знак утверждения типа

наносится на лицевую панель методом офсетной печати и на титульный лист паспорта типографским способом.

Комплектность

Комплектность поставки приведена в таблице 3.

Таблица 3 - Комплектность

Наименование

Количество, шт

Примечание

Теплосчетчик ультразвуковой Sanext

1

в соответствии с заказом

Принадлежности для теплосчетчика ультразвукового Sanext

1 компл.

наименование и количество в соответствии с заказом

Упаковка

1 компл.

-

Паспорт совмещенный с Руководством по эксплуатации

1

Методика поверки

1

на партию

Поверка

осуществляется в соответствии с документом РТ-МП-2474-449-2015 «ГСИ. Теплосчётчики ультразвуковые Sanext. Методика поверки», утвержденным ФБУ «Ростест-Москва»

25.09.2015 г.

Основные средства поверки:

-    установка поверочная с диапазоном расхода от 0,01 до 5 м /ч, пределы допускаемой относительной погрешности не более ± 0,5 %;

-    термостат переливной, нестабильность температуры не более ±0,02 °С;

-    термостат нулевой, нестабильность температуры не более ±0,02 °С;

-    измеритель температуры многоканальный МИТ-8.10, ПГ ±(0,004+10-5• |t|) °С;

-    термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,02 °С;

-    секундомер электронный «Интеграл С-01», ПГ ±(9,6- 10-6Тх+0,01) с.

Сведения о методах измерений

Методика измерений приведена в документе: «Теплосчётчики ультразвуковые Sanext. Паспорт».

Нормативные и технические документы, устанавливающие требования к теплосчётчикам ультразвуковым Sanext

Техническая документация фирмы изготовителя ZHEJIANG JOY ELECTRONIC TECHNOLOGY CO.,LTD, Китай.

all-pribors.ru

Ультразвуковой теплосчетчик - Метрит

Опубликовано lpunity в

Теплосчетчик ультразвуковой – устройство, используемое для определения расхода тепла, а также измерения параметров воды в трубах снабжения. Современные приборы обеспечивают высокую точность показаний при минимальных потерях давления и низком потреблении электроэнергии.

Учет объемов потребления

Счетчики этого типа устанавливаются в системах водоснабжения открытого и закрытого типа. Они оснащаются ультразвуковыми преобразователями расхода. В комплект входит минимум пара ПЭП аналогичной конструкции. Эти датчики располагаются друг напротив друга таким образом, чтобы генерируемые ими лучи проходили через поток теплоносителя под определенным углом. Каждый из них поочередно выступает то в качестве передатчика, то в роли приемника. Расходомер замеряет скорость движения УЗ в жидкостном потоке.

Современный распределитель ультразвукового теплосчетчика определяет объем по следующей схеме:

  1. Приемо-передатчик активирует ПЭП и принимает формируемые датчиками сигналы.
  2. Полученные импульсы проходят первоначальную обработку в схеме усиления и детектирования.
  3. Обработанные сигналы попадают в процессор, где подвергаются окончательным вычислениям.
  4. Информация отображается на дисплее счетчика и сохраняется в энергонезависимом архиве.

Измерение других показателей

Температура теплоносителя не влияет на определение скорости движения ультразвука, однако этот показатель имеет важнейшее значение. В наши дни для измерения данного параметра обычно используются платиновые термопреобразователи. Принцип работы этих датчиков основан на зависимости сопротивления металла от изменений температуры. Получаемые от чувствительных элементов сигналы тоже обрабатываются в вычислителе и фиксируются в памяти устройства.

Ультразвуковой счетчик тепла может комплектоваться датчиками давления, но эта опция обычно является дополнительной. Современные модели могут соединяться с другими устройствами (ПК, принтер) не только кабелем, а и беспроводным способом. Такое решение значительно упрощает работу мастера, отвечающего за съем показателей и проверку состояния оборудования. Отпадает необходимость посещать каждую квартиру, что существенно экономит время. Больше информации об ультразвуковых теплосчетчиках Multical и моделях других популярных производителей, вы найдете на нашем сайте.

metrit.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
