Термометр манометрический ТКП-160Сг-М2 в Санкт-Петербурге

Термометр манометрический

Термометр ТКП-160Сг-М2 используется при непрерывных измерениях температуры жидкостей (воды, масла и др.), которые не агрессивны в отношении материалов термобаллона (сталь 12Х18Н10Т либо латунь ЛС59-1). Прибор также может использоваться при управлении внешними электро- цепями установок либо нагревательных элементов.

Термометры делятся на местные (жесткая связь) и дистанционные. Местные термометры по соединению корпуса с термобаллоном разделяются на два исполнения:

  • расположение термобаллона осевое;
  • расположение термобаллона радиальное.

Приборы виброустойчивы к механическим воздействиям.

Исполнение устойчивости к климатическим воздействиям –УХЛ, категория размещения -2 по ГОСТ 15150, но для работы при температуре от –50°С до +60°С, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от -10°С до +55°С.

Технические характеристики

Условное обозначение

Содержимое системы

Предел измерений, °C

Точность

Уровень погружения термобаллона, мм

Длина соединяющего капилляра, мм

Длина погружения термобаллона, мм

Вес, кг

Материал защитной оболочки капилляра

ТКП-160Сг-М2-ТВ3

ТКП-160Сг-М2-Т2

ТКП-160Сг-М2-УХЛ2

Толуол

Ацетон

Метил хлористый

Хладон 22

+200-+300

2,5

1,5

16

25,16,12,10,6,4, 2,5, 1,6, 1, 0,6

1000, 800, 630, 500, 400, 315, 250, 200, 160

4,5

Медный- А

+100-+200

0-+120

-25+75

16

14

12

Медный-А

Полиэтиленовый-Б

Уровень напряжения коммутационной цепи с переменным током 220 В, частота 50Гц для приборов с исполнением Т2 и УХЛ2; частота 60 Гц и напряжение 250 В для исполнений ТВ3. Уровень разрывной мощности контактов в сигнализирующем устройстве -50 ВА.

Измеряемая среда с давлением до 1.6 МПа, по индивидуальному заказу термобаллоны изготавливаются на давление до 6,3 МПа, защитная гильза до 24,5 МПа (в комплект не входит, только по индивидуальному заказу). Срок службы прибора – не менее 10 лет.

При пределе измерений 200-300°C и при диаметре 12 и 14 мм термобаллоны производятся из нержавеющей стали.

Рис. 1. Электрическая схема



Рис. 2. Габаритные и присоединительные размеры дистанционного термометра.

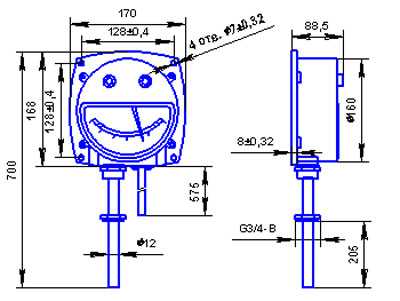

Рис. 3. Габаритные и присоединительные размеры для местного термометра при осевом расположении термобаллона.



Рис. 4. Габаритные и присоединительные размеры для местного термометра при радиальном расположении термобаллона

spb.ruskransnab.ru

Термометр виброустойчивый ТПК-100Эк | Термометры метеорологические ТМ-2 – Уфа

Модель: Термометр виброустойчивый ТКП-100Эк-М1-УХЛ4

Краткое описание

Манометрические термометры электроконтактные ТКП-100Эк-М1 применяются в различных стационарных промышленных установках для измерения температуры жидких и газообразных сред, а так же своевременной сигнализации о заданной температуре и включению и выключению установки при достижении заданной температуры.



  • Количество на складе: 2

Отгрузим срочно в любой регион России.

Приборы изготавливаются с диаметром корпуса 100 мм, Исполнением сигнализирующего устройства прямого действия – V и классом точности 1 или 1,5. Тип заполнения термосистемы: конденсационный.

Цена указана с минимальной длинной погружного термобаллона 160 мм.

Технические характеристики

Диаметр корпуса, мм

100

Диаметр термобаллона, мм

16

Класс точности

1,0; 1,5

Длина соединительного капилляра, м

1,6; 2,5; 4; 6; 10; 16; 25

Предел температур, С

-25…35; -25…75; 0…50; 0…100; 0…120; 100…200; 200…300

Длина погружного баллона, мм

125; 160; 200; 250; 315; 400

Степень пылевлагозащиты

IP40

Климатическое исполнение

УХЛ4; Т3

Заполнитель термосистемы

Конденсат

Межповерочный интервал

3 года

T окружающей среды, С

От -10 до +60

Присоединительная резьба

М27×2

Материал термобаллона

Нержавеющая сталь

В наличие на складе:



наименование ед.изм кол-во цена
Термометр виброустойчивый ТКП-100Эк-М1-УХЛ4(-25-+75) шт 2 1700





Развернуть

Свернуть

bashenergocom.ru

Термометр манометрический, конденсационный, показывающий, электроконтактный ТКП-100Эк

Термометр манометрический, электроконтактный, конденсационный, показывающий ТКП-100Эк

Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок. Относятся к ГСП.

Выпускаются по СНИЦ 405.153.005 ТУ.

По устойчивости к механическим воздействиям являются виброустойчивыми.

По устойчивости к климатическим воздействиям соответствуют исполнению В категории размещения 4 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС.

Межповерочный интервал – 1 год.

Обозначение при заказе термометра  с пределами измерения  от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ГСП. ТКП-100Эк(0-120)-2,5-6,0-Б-16 СНИЦ 405.153.005 ТУ».

Характеристики

Обозн-ие терм-овПределы измерений, °СЗаполнитель термосистемыКл.
точ.
Диаметр термобаллона, ммДлина
соедин-ого
капилляра, L м
Длина погружения термобаллона ммВид защитной оболочки капилляраМасса, не более, кг
 ТКП-100Эк -25…+75Хладон 22 12  медная-А
0…120Метил хлористый1,5141,6; 2,5; 4,0; 6,0; 10,0160, 200, 250, 315, 400полиэти-леновая-Б2,5
100…200Ацетон2,516
200…300Толуол  16  медная-А

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц. Разрывная мощность контактов сигнализирующего устройства, 30 ВА.

Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа. с защитной гильзой до 24.5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).

Средний срок службы, не менее 10 лет.

Примечание. Для термометров с пределом измерений 200-300°C термобаллоны изготавливаются из нержавеющей стали. Термобаллоны диаметром 12 и 14 мм также изготавливаются из нержавеющей стали.

Габаритные и присоединительные размеры термометров ТКП-100Эк



Схема внешних электрических соединений термометра

ukipa.ru

Термометры ТКП: цены и технические характеристики

Все приборы реализуются по максимально выгодным для покупателя ценам и сопровождаются гарантийным сроком. При необходимости заказа большой партии термометров манометрических, купить приборы в определенном исполнении, вы можете обратиться к менеджеру предприятия, предварительно оговорив возможности поставки.

Как оформить заказ на нашу продукцию :

1.    Позвонить по нашему контактному телефону в отдел продаж
                  (495) 640-02-66 для Москвы
                  (800) 100-72-98 для Регионов (звонок бесплатный)
2.    Отправить вашу заявку с реквизитами на почту – [email protected]

ТЕРМОМЕТРЫ МАНОМЕТРИЧЕСКИЕ ПОКАЗЫВАЮЩИЕ ДИСТАНЦИОННЫЕ


Тип прибора Кл. точноcти Технические характеристики
1
1,5; 2,5 Диапазон температур: -25 … +75, 0 … +120, +100 … +200, +200 … +300°С
Длина соединительного капилляра: 1,6; 2,5; 4; 6; 10 м
Диаметр корпуса 60мм
2
Диапазон температур: -25 … +75, 0 … +120, +100 … +200, +200 … +300°С
Длина соединительного капилляра: 1,6; 2,5; 4; 6; 10; 12; 16; 25 м
3
2,5 Диапазон температур: 0 … +120, 0 … +150°С
Длина соединительного капилляра: 1,6; 2,5; 4; 6; 10; 16
4
1,5; 2,5 Диапазон температур: -25 … +75, 0 … +120, +100 … +200, +200 … +300°С
Длина соединительного капилляра: 1,6; 2,5; 4; 6; 10 м
Диаметр корпуса 100мм
5
1; 1,5 Диапазон температур:-25 … +35; -25 … +75; 0 … +50; 0 … +120°С
Длина соединительного капилляра: 1,6; 2,5; 4; 6; 10; 16; 25 м
Длина погружения термобаллона: 125, 160, 200, 250, 315, 400
6 Диапазон температур: -50 … +50, -50 … +100, -50 … +150°С
Длина соединительного капилляра:1,6; 2,5; 4; 6; 10; 16; 25 м
Длина погружения термобаллона:160, 200, 250, 315, 400, 500

www.npo-manometr.ru

Термометр ТКП 60

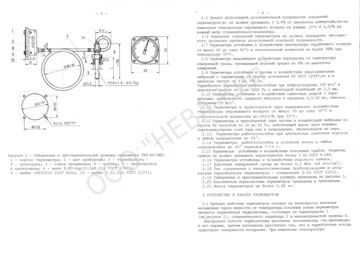

Паспортные данные термометра ТКП 60/3М.



Технические данные термометра ТКП-60/3М(термометр ТКП-60(старая модификация термометра ТПП2)


Пределы измерений термометра: ткп 60/3М : 0-120; 0-150 оС

Диаметр корпуса термометра: ТКП 60/3М:

60м;

100мм;

160 мм.

Длина соединительного капилляра термометр ТКП 60/3М:

 1,6;

2,5;

4;

6;

8;

10;

12;

16 м.

Класс точности термометра ТКП 60/3М- 2,5.

Длина погружения термобаллона термометра ТКП 60/3М 100 мм.

Примечания:
     1. Класс точности термометра ТКП 60/3М устанавливается для последних двух третей температурной шкалы, а на первой трети шкалы – не ниже последующего класса точности. На первой шестой части класс точности не регламентируется.
     2. Предельное отклонение длины соединительного капилляра ±10%.
     3. Предельное отклонение длины погружения термобаллона ±5%.

  Термометр ТКП 60/3М устойчив к воздействию температуры окружающего воздуха от -60 до + 80С и

относительной влажности 98% при температуре 35С.

Предел допускаемой дополнительной погрешности показаний термометра ТКП 60/3М не должен превышать ±0,4%

от диапазона измерений,из-за изменения температуры окружающего воздуха на каждые 10С и 0,01% на каждый метр

соединительного капилляра.

Выдерживает термометр ТКП 60/3М воздействие перегрузки от температуры измеряемой среды, превышающей верхний предел на 4% от диапазона измерений и устойчив и прочен к воздействию синусоидальных вибраций с параметрами по группе исполнения F2 ГОСТ 12997-84, но в диапазоне частот от 5 до 700 Гц.

Термобаллон термометра ТКП 60/3М виброустойчив при виброускорении 100 м/с2 в диапазоне частот от 5 до 3600 Гц с аплитудой колебаний до 1,5 мм. и устойчив к воздействию одиночных ударов с параметрами: длительность ударного импульса в пределах 0,5 – 30 мс, пиковое ускорение  м/с2.

Термометр ТКП 60/3М в транспортной таре прочен к воздействию вибрации по группе № 2 ГОСТ 12997-84 частотой от 10 до

55 Гц, действующей вдоль трех взаимно перпендикулярных осей тары или в направлении, обозначенном на таре.

Термометр ТКП 60/3М работоспособен при длительных наклонах корпуса в любом направлении до 45о. Предел допускаемой

дополнительной погрешности показаний при наклонах не должен превышать половины абсолютного значения предела

допускаемой основной погрешности.

Работоспособен термометр ткп 60/3м в условиях качки в любых направлениях до 45 С периодом 7 – 19  мс.

Устойчив термометр ТКП 60/3М к воздействию плесневых грибов и не превышает характеристик балла по ГОСТ 9.048-89.

Термометр ТКП 60/3М2 устойчив к воздействию морского тумана.

Давление измеряемой среды не более 6,3 МПа (64 кгс/см2)

Тип соединения с технологическими трубопроводами термобаллона термометра – соединение 6 – 18 ГОСТ 26331-94.

Масса термометра ТКП 60/3М не более 1,1кг.

Используется термометр ткп 60/3м для непрерывного измерения воды,масла и жидкостей неагрессивных к латуни или стали.

Термометр ТКП 60/3М2  является виброустойчивым.

Предел измерения термометра ТКП 60/3М от 0 до + 120 С.

У термометра ТКП 60/3М- цифра 60 обозначает диаметр корпуса.

Изготавливается термометр ТКП 60/3М с диаметром корпуса 100 мм. и 160 мм.

и выпускается с длинной капилляра:

4 м.,

6 м.,

8м.,

10м.,

12 м.,

16м.

24 м

По защищенности от воздействия окружающей среды термометр ТКП 60/3М имеет исполнение, защищенное от попадания внутрь пыли и воды.

Технические данные термометра ТКП 60/3М:

Пределы измерений: 0-120; 0-150 оС

Класс точности 2,5.

Длина погружения термобаллона термометра ТКП 60/3М 100 мм.

1. Класс точности термометра ТКП 60/3М устанавливается для последних двух третей температурной шкалы, а на первой трети

шкалы – не ниже последующего класса точности. На первой шестой части класс точности не регламентируется.

2. Предельное отклонение длины соединительного капилляра термометра ТКП 60/3М ±10%.

3. Предельное отклонение длины погружения термобаллона термометра ТКП 60/3М±5%.



Контактные данные для заказа термометра ТКП 60/3М:

www.nevakip.ru

[email protected]

+7 (921)586 64 01

nevakip.ru

28700-15: ТКП-100Эк Термометры манометрические показывающие электроконтактные

Назначение

Термометры манометрические показывающие электроконтактные ТКП-100Эк (в дальнейшем термометры) предназначены для измерения температуры воды, масла и других неагрессивных жидкостей и управления внешними электрическими цепями от сигнализирующих устройств приборов, применяемых в промышленности.

Описание

Термометры состоят из манометрической системы, измерительного и сигнализирующего устройства. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины.

Принцип действия термометров основан на строгой зависимости между температурой измеряемой среды и давлением насыщенных паров заполнителя термосистемы, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.

Пределы замыкания и размыкания цепи задаются двумя указателями. Термобаллоны термометров рассчитаны на давление измеряемой среды с защитной гильзой до 25 МПа, без защитной гильзы – 1,6 МПа.

Программное обеспечение отсутствует.

Общий вид термометров манометрических показывающих электроконтактных

ТКП-100Эк

Технические характеристики

Метрологические и технические характеристики термометров приведены в таблицах 1 и 2.

Таблица 1

Наименование

характеристики

Значение характеристики

Пределы допускаемой основной погрешности показаний, % от диапазона измерений

Класс 1,5

класс 2,5

от минус 25 до 75 °С в диапазоне от минус 25 до 0 °С

± 2,5

± 4,0

в диапазоне свыше 0 до 75 °С

± 1,5

± 2,5

от 0 °С до 120 °С в диапазоне от 0 до 40 °С

± 3,0

± 4,8

Диапазоны

в диапазоне свыше 40 до 120 °С

± 1,8

± 3,0

температур

от 100 °С до 200 °С в диапазоне от 100 до 130 °С

± 2,5

± 4,0

в диапазоне свыше 130 до 200 °С

± 1,5

± 2,5

от 200 °С до 300 °С в диапазоне от 200 до 230 °С

± 2,5

± 4,0

в диапазоне свыше 230 до 300 °С

± 1,5

± 2,5

Таблица 2

Наименование характеристики

Значение характеристики

1

2

Класс точности

Класс 1,5

1.5    для последних 2/3 шкалы 2,5 для первой 1/3 шкалы

Класс 2,5

2.5    для последних 2/3 шкалы 4,0 для первой 1/3 шкалы

Вариация показаний, °С

Не более абсолютного значения предела допускаемой основной погрешности показаний

1

2

Предел допускаемой дополнительной погрешности показаний от изменения температуры окружающего воздуха, % от диапазона измерения, не более

± 0,4% от диапазона измерения на каждые 10 °С изменения температуры плюс 0,01 % от диапазона измерения на каждые 10 °С изменения температуры окружающего воздуха и на каждый метр дистанционного капилляра

Предел допускаемой основной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений

Класс 1,5

± 4,0% от диапазона измерений для первой 1/3 шкалы ± 2,5% от диапазона измерений для последних 2/3 шкалы

Класс 2,5

± 5,0% от диапазона измерений для первой 1/3 шкалы ± 4,0% от диапазона измерений для последних 2/3 шкалы

Вариация срабатывания сигнального устройства, °С

Не более абсолютного значения предела допускаемой основной погрешности срабатывания сигнального устройства

Предел допускаемой дополнительной погрешности срабатывания сигнализирующего устройства от изменения температуры окружающего воздуха, °С

± 0,04 At,

At-абсолютное значение разности между температурой окружающего воздуха и 20°С

Показатель тепловой инерции, с, не более

Спокойный воздух – 800, спокойная вода – 30 Воздух (скорость 7м/с) – 120, вода (скорость 7 м/с) – 6

Способ присоединения термобаллона

Г ибкий

Диаметр термобаллона, мм

12, 14, 16

Длина погружения термобаллона, мм

160, 200, 250, 315, 400

Г абаритные размеры корпуса, мм

106X106X167,5

Материал термобаллона

Нержавеющая сталь 12Х18Н10Т или латунь ЛС59-1

Масса, не более, кг

Не более 2

Средний срок службы, не менее, лет

10

Средняя наработка на отказ, ч

10000

Условия эксплуатации:

–    диапазон температур окружающего воздуха, °С

–    относительная влажность, %

от минус 45 до 50 80 при 35 °С

Знак утверждения типа

наносится на шкалу термометра накаткой или иным методом, обеспечивающим четкое изображение знака и на титульные листы руководства по эксплуатации и паспорта -типографским способом.

Комплектность

В комплект поставки термометра входят: термометр манометрический показывающий электроконтактный ТКП-100Эк руководство по эксплуатации СНИЦ.405 153.005 РЭ паспорт СНИЦ.405 153.005 ПС розетка ОНЦ-РГ-09-4/ 14Р1 набивка «Графитекс» 101, 4х4, длиной 160 мм

1 шт. 1 экз. 1 экз. 1 шт. 1 экз.

Поверка

осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры Методы и средства поверки»

манометрические.

При проведении поверки применяются следующие основные средства измерений:

1 термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда;

2    термостат переливной прецизионный ТПП-1.0, диапазон температур от 35 до 300 °С, нестабильность поддержания температуры ± 0,02 °С;

3    термостат переливной прецизионный ТПП-1.3, диапазон температур от минус 75 до 100 °С, нестабильность поддержания температуры ± 0,04 °С;

4    прецизионный преобразователь сигналов ТС и ТП ТЕРКОН, погрешность преобразования ± 0,01°С.

Сведения о методах измерений

Методы измерений приводятся в руководстве по эксплуатации СНИЦ.405 153.005 РЭ «Термометры манометрические показывающие ТКП-100Эк. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к термометрам манометрическим показывающим ТКП-100Эк

ГОСТ 16920-93 «Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний».

ГОСТ 8.558-2009 « ГСИ. Государственная поверочная схема для средств измерений температуры».
