Термообработка сталь 40х13

Термообработка сталь 40х13 – Сталь 40Х13

alexxlab | 17.11.2019 | 0 | Вопросы и ответы

Содержание

Режимы термообработки стали 40Х13 – Термообработка

apaxuc80, ну смотрите: вводим в поиск слова “неполная закалка, получаем определение

Закалка, проводимая с температур выше линии Ac₁ (на диаграмме состояния железо-углерод), но ниже линии Ac₃ для доэвтектоидных сталей или ниже линии Ac_m для заэвтектоидных сталей.
В обоих случаях при температурах нагрева под закалку в структуре кроме аустенита наблюдаются избыточные фазы – доэвтектоидный феррит или заэвтектоидный цементит, которые сохраняются в структуре и после закалки, вызывая «пятнистость». Неполная закалка для доэвтектоидных сталей является дефектной из-за резкого различия твердости феррита и мартенсита. Неполная закалка для заэвтектоидных сталей считается нормальной, т.к. наличие избыточного цементита не снижает твердость и износостойкость закаленной структуры.

далее, если забыли, то спрашиваем, что такое заэвтектоидная сталь:

далее, если не помним, как расшифровываются марки сталей, опять же ищем в поиске:
Химический состав в % стали 40Х13 ( стар. 4Х13 ) C 0,35 – 0,44

ну и в общем, все понятно.
с твердостью сложнее, надо по справочникам рыться. навскидку-градусов 620 или немного меньше, потому что при 650 твердость будет уже около 32.
Изменено
8 апреля 2015 пользователем yojik1111
www.chipmaker.ru
Сталь 40х13 – характеристики, применение, аналоги, ГОСТ
Любой материал, в том числе и сталь, обладает определёнными свойствами, которые присущи только ему. Специалисты, занимающиеся разработкой новых сортов стали, прилагают максимум усилий для получения оптимальных свойств и характеристик. Это в полной мере относится и к стали 40Х13.
Основные характеристики
Сталь 40Х13, иногда её обозначают как 4Х13, относят к коррозионно-стойким, жаропрочным маркам. Отечественным заменителем является сталь 30Х13. В химический состав этого материала входят:
углерод до 0,45%;

хром до 14%;

остальные материалы (кремний, марганец и пр.) до 0,8%.

Такой состав позволяет изготавливать из этой стали следующую продукцию:

режущий и мерительный инструмент;

медицинский, в том числе и хирургический инструмент;

элементы конструкций, работающих в слабых агрессивных средах.

пружины, крепёжные изделия, валы подшипники, способные работать в агрессивных средах, в том числе и при температурах до 450 ºC.

Этот материал получают в открытых печах. Чаще всего применяют индукционные печи. Плавку стали производят при температурах от 850 до 110 градусов цельсия. Такой режим обеспечивает её полную деформацию. Для предотвращения образования трещин и других дефектов применяют различные температурные режимы, применяемые попеременно. Кстати, для применения деталей из марки 40Х13 в агрессивных средах, в целях повышения её стойкость к коррозионному воздействию, рекомендуется шлифовать их поверхность.

Сталь этой марки недопустимо применять для создания конструкций с применением любых видов сварки.

Аналоги
Среди импортных аналогов стали марки 40х13 можно назвать следующие:
США – 420;

Германия – 1.4031;

КНР – 4С13.

ГОСТ
Металлургическая промышленность выпускает следующий сортамент — лист (ГОСТ 5582-75), пруток ГОСТ 18907-73, проволоку (ГОСТ 18143-72).

Термообработка стали
Свои уникальные свойства, в частности, повышенную стойкость к коррозии, марка 40Х13 получает в результате сложной термической обработки.
После закалки, составляющими компонентами стали 40Х13 являются:
карбиды;

мартенситы;

остатки аустенитов.

Надо отметить, что при температуре порядка 1050 ºC сталь теряет свою твердость. Это вызвано в первую очередь тем, при таком режиме растёт количество аустенита. Но при понижении температуры до 500 ºC твёрдость возвращается. Это обусловлено тем, что происходит удаление карбидов из структуры стали.
Финишная термообработка (закалка) производится при температуре 950 – 1000 ºC, с последующим охлаждением в масле или на воздухе. При соблюдении всех технологических режимов сталь получить требуемую твёрдость и коррозионную стойкость.

Технологические свойства стали 40Х13
Марка 40Х13 обладает хорошей технологичностью при проведении пластической деформации в горячем состоянии. Ее проводят при температуре от 850 до 1100 ºC. Но надо помнить что при резком нагреве, сталь может потерять ряд своих уникальных свойств, например, твердость. Именно поэтому процедуру нагрева необходимо проводить с небольшой скоростью. По достижении температуры 830 ºC можно выполнять прокат или ковку. Охлаждение стали необходимо также проводить медленно.

Сталь 40Х13 плохо подвергается холодной деформации.

Ряд характеристик коррозионно-стойкой и углеродистой стали во многом схожи, в частности, в твёрдости. Но они имеют различную микроструктуру и это приводит к появлению определённых сложностей в процессе механической обработки.

Основные сложности, возникающие при точении и фрезеровании стали марки 40Х13 это:
упрочнение, возникающие в процессе резания;

удаление отходов обработки;

ускоренный износ режущего инструмента.

Дело в том, что при обработке 40х13 резанием, стружка не ломается как у большинства углеродистых сталей, а завивается в виде длинной стружки. Для решения этой проблемы на режущий инструмент устанавливают специальные приспособления – стружколомы.
Низкая теплопроводность хороша при использовании 40Х13 на практике, но создаёт определённые сложности при точении. То есть в месте обработки резко поднимается температура, вследствие чего происходит образование наклёпа и неравномерное упрочнение поверхности. Такое свойство стали приводит к снижению ресурса режущего инструмента и увеличению обработки детали.

Еще одно свойство 40Х13 – это наличие в ее составе карбидных и других соединений, имеющих микроскопический размер. Их наличие делает сталь неким подобием абразива, который выводит режущий инструмент из строя и это приводит к замедлению обработки.
Для эффективной обработки нержавейки применяют режущий инструмент, на поверхность которого наносят карбид вольфрама и другие упрочняющие покрытия.
Применение стали 40Х13
Уникальные свойства стали этой марки позволили применять её в авиастроении. Дело в том, что эта отрасль постоянно нуждается в материалах, которые обладают высокой прочностью во время работы при высоких температуре, например, в авиационном двигателе. Кроме того, в современной авиационной технике детали, выполненные из этой стали, применяют в силовых элементах конструкции фюзеляжа и пр.
Кстати, неофициальное название стали 40Х13 – ножевая. Несмотря на то что этот материал относительно мягок, при проведении правильной термической обработки он показывает хорошую твёрдость – 57HRC.

Ножи, выполненные с маркировкой 40х13, пользуются популярностью и домохозяек, и у охотников, рыбаков и пр. Все дело в том, что ножи, выполненные из этого материала, не ржавеют и не нуждаются в особом уходе.
Немного в заключение
Марку 40Х13 можно смело отнести к тем материалам, которые поддаются термической обработке с определёнными сложностями. В то же время, можно сказать, что в случае с этим материалом его химический состав не играет главной роли. Именно ее термическая обработки придаёт стали её уникальные свойства. При относительной мягкости она хорошо затачивается, а это особенно важно для её использования в инструментальной промышленности и быту.
Оцените статью:
Рейтинг: 5/5 – 1 голосов
prompriem.ru
Закалка стали 40х13 в домашних условиях: термическая обработка и азотирование
Многие мастера задумываются о том, как закалить металл в домашних условиях. В первую очередь речь идет, конечно же, о стали. В последнее время российский рынок наводнила дешевая китайская продукция. Металл низкого качества часто красиво выглядит, но отличается мягкостью. Для того чтобы металлический инструмент был пригоден к применению, сталь должна быть твердой. Эта проблема обычно успешно решается при помощи соответствующей термической обработки — закалки.

Для чего нужна закалка и отпуск стали
Как правило, изделия из стали поступают в широкую продажу уже после закалки. Закалка производится в специальных печах на металлургических комбинатах и является завершающим этапом подготовки металла к изготовлению из него различных изделий (поварских и охотничьих ножей, ножниц, хирургических инструментов).
Современные технологии позволяют осуществить эту процедуру быстро и безопасно, при этом изделие не становится хрупким от резкого перепада температур. Как правило, у печей, которые установлены в заводских и фабричных цехах на сталелитейных фабриках, предусмотрено несколько режимов работы, поэтому охлаждение изделия происходит постепенно (а это очень важно для сохранения структуры металла). Довольно часто используется азотирование.

Главный минус этих методов заключается в том, что они непригодны для использования дома. Тем не менее часто возникают ситуации, когда изделия из стали, купленные в специализированном магазине, нуждаются в дополнительной обработке, а именно в укреплении. Закалка стали с последующим отпуском необходима, потому что:
Изделие, которое подвергалось термической обработке, надолго сохранит свою твердость;
Закалка — прекрасная защита от коррозии металла. Эксперты утверждают, что вероятность появления ржавчины на закаленных изделиях значительно снижается;
Колющие и режущие предметы, закаленные дома или на заводе (фабрике), начинают лучше выполнять свою основную функцию. Они становятся острее и долго не затупляются, даже при активном использовании;

Термическая обработка оказывает положительное влияние и на внешний вид изделия из металла.
Чаще всего для изготовления изделий, необходимых в быту, используется металл марки АЦ40ХМ. Для машиностроения чаще всего применяется марка 40ХГМ. Для изготовления хирургических инструментов — металл марки 40х. Закалка металла в домашних условиях, при соблюдении всех технологий, не менее эффективна, чем укрепление стали на производстве.
Во время работы с металлом, особенно при высоких температурах и при наличии источников открытого огня, следует безукоризненно соблюдать технику безопасности. Это касается как рабочего в сталелитейном цехе, так и домашнего мастера.
Эксперты категорически не рекомендуют закалять сталь с использованием химических веществ, так как есть риск получить серьезные ожоги или тяжелое отравление. Дома лучше всего использовать термический способ укрепления стальных изделий, когда молекулы металла плотнее притягиваются друг к другу благодаря активному выделению тепловой энергии. Все работы нужно проводить на открытом воздухе или в специально оборудованном помещении.
Основные преимущества
Закалять металл можно и самостоятельно. Главное — не забыть об отпуске металла, который нужно обязательно провести после закалки и нормализации температуры. Иногда эта процедура также называется «отжиг». Большой популярностью пользуется процедура укрепления металла при помощи масла или так называемая «закалка в двух средах» — в воде и масле. Но человеку, не имеющему опыта, не стоит браться за закалку с использованием горячих жидкостей, так как при нарушениях техники безопасности можно получить серьезную травму.
Отсутствие отпуска металла после закалки часто приводит к тому, что из-за резкого перепада температур металл становится тверже, но более хрупким и ломким. Если закаливание происходит на заводе, процедура отпуска происходит в полном соответствии с нормативами ГОСТ.
Вот основные преимущества закаливания стали в домашних условиях:
Для работы не понадобится специальное оборудование. Подойдет обычный костер или же газовая горелка;
Термическая обработка не занимает много времени. Если металл закаливают на костре, степень закалки легко определить по внешнему виду помещенного в огонь изделия;
Для выполнения этой процедуры не понадобится много места. Можно развести костер или установить муфельную печку в дальнем уголке дачного участка, чтобы никому не мешать;
Дома можно закаливать стальные предметы любого размера: от больших пил и топоров до маленьких, тонких хирургических инструментов.
Если в качестве источника открытого огня используется костер, закаливание стали нужно проводить в безветренную погоду, чтобы случайный порыв ветра не стал причиной пожара. Нужно обязательно защитить глаза специальными очками, так как длительное наблюдение за ярким пламенем может отрицательно сказаться на зрении. Также необходимо надеть спецодежду, сделанную из материала, устойчивого к возгоранию.
Как сделать крепче топор
Для улучшения качества металла, из которого сделано лезвие топора, можно легко закалить его в домашних условиях. Лучше всего поддаются закалке колюще-режущие изделия из стали марки 45. Также не должно возникнуть проблем с изделиями из металла марки 40×13. Повысить твердость лезвия можно, просто опустив его в костер. Опытные мастера легко определяют степень закалки по цвету опущенного в него топора. Обычно изделие из стали 40х сначала становится ярко-красным, а потом цвет постепенно начинает бледнеть. Окраска металлического лезвия меняется в зависимости от температуры нагревания примерно следующим образом:
Ярко-красный цвет, когда изделие нагрелось до 300 градусов;
Оранжевый цвет при температуре около 400 градусов;
Насыщенная желтая окраска при нагревании до 500−600 градусов;
Светло-желтый, почти белый цвет на заключительном этапе, когда температура накаливания достигает примерно 750−800 градусов.
Далее, как правило, следует отпуск металла — его постепенное охлаждение. Если пренебречь этим этапом, в дальнейшем лезвие топора может легко сломаться даже от слабой нагрузки.
Как закалить стальной нож
Термическая обработка стальных ножей, ножниц или хирургических инструментов может осуществляться в муфельной печи. Такая печь хорошо подходит для изделий небольшого размера из стали марки 40х. Некоторые умельцы также используют для этой цели газовую горелку, но такой способ не отличается безопасностью, так как может произойти возгорание.
Основное преимущество муфельной печи заключается в том, что в ней можно осуществлять не только закалку, но и отпуск. Сконструировать это несложное устройство для термообработки металла можно своими руками. Закалка стали в домашних условиях в муфельной печи является безопасным способом повышения твердости металла без применения химических веществ (например, азота). Чтобы закалить нож из стали 40х, его нужно поместить в печку, пока она еще не нагрелась.
Далее необходимо:
Поставить печь на режим постепенного нагрева до необходимой температуры;
Несколько раз порезать сургуч стальным ножом;
Проделать то же самое, но при постепенном снижении температуры;
Когда нож остынет, аккуратно очистить его от остатков расплавленного сургуча.
Такой способ часто используют хирурги для закаливания стальных скальпелей в домашних условиях. Также муфельную печь нередко применяют для укрепления металлических деталей, используемых при сборке и ремонте легковых и грузовых автомобилей.
Закаливание металла — прекрасный способ продлить срок годности металлического изделия. Конечно, лучше сразу приобретать закаленные детали и инструменты. Но если такой возможности нет, можно легко повысить твердость материала самостоятельно. При наличии определенных навыков и базовых познаний в области металлургии хороший хозяин без труда справится с этой важной задачей. Главное — соблюдать технику безопасности и не забывать о таком важном этапе закаливания, как отпуск или отжиг.
obrabotkametalla.info
Нержавеющая сталь 40Х13: технологические свойства
Классификация хромистых нержавеющих сталей
Сталь 08Х13
Сталь 12Х13
Сталь 20Х13
Сталь 30Х13. По своим свойствам и применению сталь 30Х13 аналогична стали 40Х13. Коррозионная стойкость стали 30Х13 несколько выше, чем у стали 40Х13, а прочностные характеристики — несколько ниже.
Применение стали 40Х13
Сталь 40Х13 применяют:
как коррозионностойкий материал с высокой твердостью для:
— режущего, измерительного и хирургического инструментов;
— пружин, подшипников и других изделий, работающих на износ в слабоагрессивных средах;
— бытовых приборах и предметах домашнего обихода.;
как жаропрочный и жаростойкий материал при работе до 400-450 °С для крепежных изделий, валов, упругих элементов, испытывающих воздействие слабоагрессивных сред, например, при переработке нефти.
Сталь 40Х13 не сваривается.
Химический состав стали 40Х13
Сталь 40Х13 входит в группу сталей типа Х13 вместе со сталями 08Х13, 12Х13, 20Х13 и 30Х13. Занимает свой интервал по содержанию углерода — от 0,36 до 0,45 %, количества остальных легирующих элементов и примесей — такие же, как и у других сталей типа Х13 (таблица 1).
Таблица 1 — Химический состав стали 40Х13 по ГОСТ 5632-72Структурный класс стали 40Х13 по ГОСТ 5632-72
Мартенситный.
Превращения и микроструктура стали 40Х13
При нагреве сталь 40Х13 имеет полиморфное альфа-гамма превращение в интервале температур от 820 °С (Ас₁) до 880 (Ас₃).
При нагреве несколько выше температуры точки Ас₃ структура стали состоит из аустенита и карбидов хрома типа Cr₂₃C₆. Полное растворение карбидов происходит при 950-1000 °С.
Сталь 40Х13 имеет наилучшую коррозионную стойкость после закалки с температуры, которая обеспечивает полное растворение карбидов.
Сталь 40Х13 имеет достаточно высокую прокаливаемость: закалка деталей может производиться при охлаждении в масле или на воздухе.
В стали 40Х13 перед перлитным превращением аустенита из него выделяются карбиды Cr₂₃C₆. После обеднения аустенита по углероду происходит перлитное превращение аустенита.
Интервал мартенситного превращения в стали 40Х13 составляет 270-80 °С. При закалке с температур 980-1000 °С происходит практически полное превращение аустенита в мартенсит.
Промежуточное (бейнитное) превращение в стали 40Х13 отсутствует.
Отпуск закаленной стали 40Х13 приводит к распаду мартенсита на феррито-карбидную смесь. С повышением температуры отпуска твердость стали 40Х13 снижается. При отпуске в интервале 480-520 °С происходит существенное снижение пластичности и ударной вязкости из-за развития процессов отпускной хрупкости.
Сталь 40Х13 в зависимости от заданной твердости применяют или после низкотемпературного отпуска при 200-400 °С, или после высокого отпуска при 600-650 °С. Для промежуточных температур отпуска характерно снижение коррозионной стойкости.
Сортамент стали 40Х13
Из стали 40Х13 производят следующую продукцию:
лист толстый по ГОСТ 7350-77;
лист тонкий по ГОСТ 5582-75;
лента и подкат по ГОСТ 4986-78;
сортовой прокат по ГОСТ 5949-75;
проволока по ГОСТ 18143-72.
Механические свойства стали 40Х13
По ГОСТ 5582-75 сталь 40Х13 после смягчающей термической обработки в виде отжига или отпуска при 740-800 °С должна иметь предел прочности при растяжении не менее 560 МПа и относительное удлинение не менее 15 %.
По ГОСТ 5949-75 твердость горячекатаной, кованой, калиброванной и шлифованной стали 40Х13 в отожженном или отпущенном состояниях должна составлять 229-143 НВ.
Механические свойства стали 40Х13 при повышенных температурах
Влияние повышения температуры на механические свойства стали 40Х13 после закалки с 1050 °С и отпуска при 600 °С показано в таблице 2.

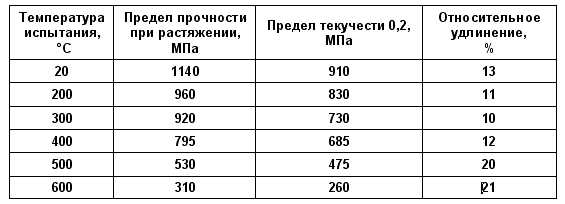

Таблица 2 — Механические свойства стали 40Х13
при повышенных температурахКоррозионная стойкость стали 40Х13
Сталь 40Х13 обладает после закалки и низкого отпуска хорошей коррозионной стойкостью в атмосферных условиях (кроме морской атмосферы), слабых растворах азотной кислоты при умеренных температурах, речной и водопроводной воде.
Коррозионная стойкость стали 40Х13 существенно зависит от качества поверхности изделий. Рекомендуется применять шлифованную и полированную поверхность.
Специальные свойства стали 40Х13
При работе стали 40Х13 в водороде предельные допустимые параметры атмосферы составляют 600 °С и 80 МПа.
Плотность стали 40Х13 — 7,68 г/см3.
Технологические параметры стали 40Х13
Сталь 40Х13 имеет хорошую технологичность при горячей пластической деформации. Температурный интервал горячей пластической деформации составляет от 1100 до 850 °С. Сталь 40Х13 склонна к образованию при больших скоростях нагрева и охлаждения. Поэтому нагрев под прокатку и ковку проводят медленно до 830 °С. После горячей деформации применяют медленное охлаждение.
Холодная пластическая деформация стали 40Х13 ограничена. В качестве смягчающей термической обработки после горячей или холоной пластической деформации применяют отжиг при 750-800 °С с последующим охлаждением с печью до 500 °С и далее на воздухе. Окончательной термической обработкой является закалка с 950-1000 °С с охлаждением в масле или на воздухе на заданную твердость и коррозионную стойкость.
Источники:
Ульянин Е. А. Коррозионные стали и сплавы, 1991.
Гуляев А. П. Металловедение, 1986.
Стальные колесные диски
steel-guide.ru
Обработка сталей: 40х13, У8, 40Х
Сталь У8 принадлежит к классу углеродистых эвтектоидных сталей. В исходном состоянии – после ковки или прокатки и охлаждения на воздухе её структура состоит из чистого пластинчатого перлита. Термическую обработку таких сталей делают в два приёма: предварительная и окончательная обработка. Первая заключается в отжиге на зернистый перлит при температуре 750—760 °С. Такая структура, во-первых, облегчает механическую обработку, во-вторых – после закалки свойства будут более однородными. Особенность закалки углеродистых сталей, в том числе У8, недопустимость даже малейшего замедления при закалке из-за очень высокой критическую скорости. Могут образоваться мягкие пятна.
Для стали У8 применяют прерывистую закалку. Чтобы её осуществить раскалённую деталь помещают сначала в воду, и вслед за тем, переносят в масло, где происходит окончательное охлаждение. Таким образом, удаётся избежать появления мягких пятен, но из-за уменьшения скорости охлаждения на последнем этапе снижаются структурные напряжения. Закалку стали У8 производят при 780 °C, а температура отпуска – 400 °C.
Гарантированный результат при соблюдении параметров
Сталь 40Х13 хорошо переносит горячую пластическую деформацию, которая проводится в температурном интервале 1100-860 °С.
Сталь склонна к образованию трещин при быстром нагреве или охлаждении. Поэтому нагрев до 830-ти °С применяют медленный, а после деформации охлаждение в песке или в печи.
После горячей деформации применяются промежуточный отжиг при температурах от 740-ка до 800 °С или полный отжиг в интервале от 810-ти до 880 °С с медленным охлаждением не больше, чем 25-50 °С/ч до 600 °С.
Закалка 40Х13 в интервале от 950 до1050 °С применяется как окончательная термическая обработка. Охлаждение – на воздухе или в масле. Далее делается отпуск с учетом заданной твердости и коррозионной стойкости. Для стали 40Х13, применяемой в качестве заготовки для хирургических инструментов, делают ступенчатую закалку с 1030-1040 °С с охлаждением в щелочном растворе при 350 °С. Это нужно, чтобы уменьшить коробление и повысить упругие свойства.
К термообработке стали 40Х предъявляют особые требования. Время охлаждения деталей из этой стали в воде или на воздухе или в воде должно быть небольшим из-за её склонности к отпускной хрупкости и хладноломкости. Наличие хрома уменьшает критическую скорость закалки и предотвращает рост зерна. Температура мартенситного превращения стали 40Х ниже, прокаливаемость её выше, чем у простой углеродистой ст.40. В результате ее отпуск производится при более высокой температуре.
Сталь 40Х относится к группе улучшаемых. Её эксплуатационные характеристики действительно улучшаются в результате правильного термического воздействия. Благодаря ему, механические характеристики стали выше, чем у целого ряда конструкционных сталей. При сохранении достаточно высокой вязкости и пластичности, эта сталь является одной из наиболее прочных.
www.equipnet.ru
Характеристики стали 40х13, область применения и отзывы
Любая сталь обладает определенными свойствами, присущими только конкретной марке. И металлурги стараются приложить максимальные усилия для получения самых высоких и качественных характеристик материала. Но, так как получить идеальную структуру стали не совсем реально, все сводится к подбору оптимальных возможностей для тех или иных целей. Ведь всем известно, что нож из мягкой стали затачивается легче, чем тот, который изготовлен из более жесткой. А твердая сталь, наоборот, отличается высокой устойчивостью к механическим воздействиям.
При сложном химическом составе замедляется и сам производственный процесс изготовления стали, из-за чего и стоимость готового изделия растет.
Не всегда качество ножа может зависеть от конкретной марки стали. Большую роль здесь играет качественная термообработка изделия. Самой востребованной сталью для изготовления ножей считается сталь 40х13. Она обладает всеми необходимыми свойствами и характеристиками.
Какими характеристиками обладает сталь 40х13
Марка стали 40х13 обладает следующими характеристиками:
Имеет мощную жаропрочность.
Устойчивость к различным коррозиям.
Считается абсолютно не ржавеющим материалом.
Свои антикоррозийные особенности сталь приобретает благодаря сложному технологическому процессу, который предусматривает специальную закалку. В результате такой процедуры происходит полное растворение карбида, что и обеспечивает антикоррозийную защиту материала. Одной из причин снижения стойкости к развитию коррозии является пониженное содержание хрома в карбиде или снижение температуры плавления стали до 600 градусов. Но, если технологический процесс предусмотрен правильно, то этого происходить не должно.
Плавят сталь в специальных печах открытого типа. Для этого могут быть использованы и индукционные печи. Процесс плавления стали осуществляется при температуре от 850 до 1100 градусов, что обеспечивает ее полное деформирование. Чтобы не образовывались трещины, технологическая процедура предусматривает специальные режимы нагрева и охлаждения, которые проводятся попеременно.
Составляющие элементы после закаливания
После того как сталь прошла процедуру закалки, ее составляющими являются такие элементы:
карбидные частицы;
мартенситы;
остаточные аустениты.
После достижения температурного режима предела 1050 градусов и выше, наблюдается снижение твердости материала. Это говорит, об увеличение количества аустенита в составе стали. При снижении температур плавления до 450-550 градусов наблюдается вторичная твердость материала, которая наступает в результате выделения мелкодисперсного карбида из состава стали.
Область применения стали 40х13
Сталь марки 40х13 широко применяют для изготовления недорогих отечественных кухонных ножей. Изделия из этой стали прекрасно подходят для использования в хозяйстве, так как они ни при каких условиях не покрываются ржавчиной, легко точатся и удобны как в использовании, так и в уходе. Ножом с такой сталью легко можно нарезать все виды гастрономических изделий, мясо, рыбу, овощи и фрукты. Такое лезвие не только достаточно острое, но и совсем безопасное для использования в пищевых целях.
Кроме того, сталь 40х13 используется для производства медицинских скальпелей и других инструментов. Из нее делают измерительные приспособления, пружины, подшипники, компрессорные элементы и другие предметы, которые применимы в домашнем хозяйстве.
Единственным минусом изделий из такой стали является такой фактор, как неустойчивость к агрессивным средам и высоким температурным режимам. Поэтому такой вид стали запрещается применять при сварках.
Какими отзывами пользуются изделия из стали 40х13
Изделия из стали 40х13 пользуются огромным спросом среди широкого круга потребителей. Поэтому производство этой марки стали занимает важное место в металлургии. Многие отмечают, что ножи из такого материала очень долговечны из-за своей твердости. Лезвия хорошо точатся и достаточно долго остаются острыми. К тому же сталь не поддается коррозии, что еще больше повышает ее спрос на рынке. Более того, изделия из нее обладают приемлемой стоимостью по сравнению с другими ее аналогами.
Особенно любят сталь 40х13 дайверы, рыбаки, водолазы и просто хозяйки. Ведь ножи, выпускаемые из этой стали, действительно практичны для использования в различных отраслях. Успешно производят из нее и сувенирные клинки.
Стоит отметить, что изделия из стального материала совсем не требуют какого-либо особого ухода, кроме заточки. Но, зато со сталью 40х13 требуется аккуратное обращение, так как лезвия ножей очень гибкие. Например, нельзя использовать такой нож для работы с твердыми поверхностями.
Особой популярностью обладает инструмент для маникюра, выполненный из такого материала, как сталь 40х13. Благодаря своей твердости, щипчики хорошо обрабатывают кутикулу. При этом не следует часто натачивать инструмент. А постоянное его использование не приводит к деформации изделия.
Особо довольными остаются качеством лезвий и медицинские работники, в частности, хирурги. Ведь скальпели изготавливают преимущественно из стали 40х13. Она даже приобрела новое название – медицинская сталь.
Приобретая изделия из стали 40х13 необходимо помнить, что относится к вещам нужно аккуратно. Лезвия ножей не любят хранения в сырых и очень влажных условиях. На них могут появиться мелкие точечки ржавчины, которые после заточки, конечно же, исчезнут. Но, лучше не допускать подобных оплошностей.
Несколько лет уже пользуюсь кухонным ножом из стали 40х13. И хочу сказать, что нож из такого материала является довольно прочным и удобным в применении. Он хорошо и легко точиться. Отлично режет даже жесткое мясо и рыбу. Поражает его долговечность. Лезвие абсолютно не сточилось при постоянной его эксплуатации.
Елена г. Орел
Работаю мастером маникюра уже 10 лет. В своей работе приходилось использовать различные режущие инструменты для придания ногтям нужной формы и опрятного внешнего вида. Особо осталась довольна щипчиками для подравнивания кутикул, выполненными из стали 40х13. Материал довольно прочный, долго остается острым, при затачивании не деформируется.
Светлана г. Екатеринбург
На рынке предложили купить подшипник на велосипед из стали 40х13. Остался очень довольным. Оказался довольно прочным и качественным. Очень рекомендую!
Виктор г. Орел
Оцените статью: Поделитесь с друзьями!
stanok.guru
Сталь 40х13: характеристики, применение, отзывы
Любая марка стали обладает своим набором характеристик и свойств. При производстве любого изделия металлурги пытаются сделать так, чтобы все требуемые характеристики были на максимальном уровне. Однако произвести сплав, который будет подходить для любых целей невозможно. По этой причине приходится выбирать, какие именно параметры нужно улучшить, чтобы успешно применять сплав в определенном направлении.
Общее описание сталей
Сталь 40 х 13 является наиболее востребованной при производстве ножей. Характеристики этого продукта лучше всего подходят для создания именно такого товара. Здесь стоит понимать, что чем сложнее химический состав, тем сложнее и дольше будет процесс обработки. Кроме того, значительно будет увеличиваться и стоимость готового изделия. Важно также знать, что наилучшая сталь для изготовления ножей, к примеру, получается только после термической обработки.

Основные качества сплава
Основные характеристики стали 40 х 13:
Один из первых и очень важных параметров – это высокая жаропрочность материала.
Второй параметр, который также играет очень важную роль – это стойкость к разным видам коррозии. Это значительно увеличивает срок службы всех изделий, который изготовлены из этой марки.
Сталь 40 х 13 относится к составам, которые практически никогда не ржавеют.
Подобный продукт во многом обязан своими высокими антикоррозионными качествами сложному и длительному технологическому процессу производства, куда обязательно входит такой этап, как закалка материала. Результатом подобной процедуры стало полное растворение такого вещества, как карбид. Именно это и дает высокую защиту от коррозии.
Может случиться так, что стойкость к этому дефекту может быть снижена. Чаще всего это происходит в том случае, если количество карбида в хроме слишком маленькое или если температура плавки стали снижается до 600 градусов. Однако при правильном технологическом процессе этого обычно не происходит.

Сталь 40 х 13 проходит плавку в специальных печах открытого типа. Для проведения этой процедуры можно использовать печи индукционного типа. Сам процесс плавки металла происходит при температуре от 850 до 1100 градусов по Цельсию. Для того чтобы избежать трещин при сильном нагреве, технологическая операция происходит поэтапно, где чередуется нагрев и охлаждение материала.
Обработка материала
Термообработка стали 40 х 13 – это процедура, которая во многом определяет наличие положительных характеристик у сплава. После прохождения этого этапа, материал состоит из таких частиц, как карбиды, мартенситы, остаточные аустениты. Если во время термической обработки сплава температура будет превышать 1050 градусов по Цельсию, то будет образовываться больше аустенитных частиц. Это приведет к тому, что твердость стали 40х13 будет снижаться. Если понизить температуру плавки металла до 450-550 градусов по Цельсию, то можно получить такой эффект, как вторичная твердость. Это происходит из-за того, что при такой температуре начинает выделяться вещество, которое называется мелкодисперсным карбидом.

Применение сплава
Основное предназначение использования стали 40 х 13 – это изготовление недорогих, но достаточно прочных кухонных ножей. Все товары из такого сплава отлично подходят для применения в бытовых условиях, так как он практически никогда не покроется ржавчиной. Кроме того, достаточно просто точить ножи, которые сделаны из такой марки стали. Их очень удобно использовать, а также ухаживать за ними.
Преимуществом сплава стало еще и то, что он не только достаточно острый, чтобы успешно резать любые продукты питания, но он еще и полностью безопасен в экологическом плане, что и позволяет применять его на кухне.
Еще одно направление использования такой стали – это изготовление скальпелей медицинского типа. Возможно производство также других деталей, таких как пружины, подшипники и другие. Единственное отрицательное качество этого материала – это низкая устойчивость к воздействию агрессивной окружающей среды, а также высокой температуры. По этим причинам такая сталь не подходит для применения при сварке, к примеру.

Отзывы о продукции
Сталь 40 х 13 пользуется достаточно высоким спросом, что хорошо отражается в количестве положительных отзывов. Основные преимущества этой марки – это срок службы. Даже после заточки ножи будут оставаться острыми достаточно долго. Изделие не поддается коррозии, что также высоко оценивается покупателями. При всем этом стоимость изделий из такого материала полностью приемлема, что максимально увеличивает спрос на продукцию среди потребителей.
Отмечается лишь то, что стоит осторожно обращаться с продукцией из этой стали, так как сама по себе она достаточно гибкая. По этой причине применять нож для обработки твердой поверхности нельзя. Стоит также отметить, что хранить ножи и прочие режущие инструменты в сырых и влажных местах не стоит – это приведет к их быстрому выходу из строя.
fb.ru
