| Ассенизационная машина КО-503В может базироваться на двух шасси: ГАЗ-3309 или ГАЗ-3307. Модели КО-503В и КО-503В-2 обладают одинаковым оборудованием, но имеют разные шасси. Вакуумная машина на базе ГАЗ-3307 обладает бензиновым двигателем, а ГАЗ-3309 дизельным. Таким образом, ГАЗ-3309 превосходит своего предшественника по экономичности. Оба агрегата данной серии выпускаются на Арзамасском заводе машиностроения и очень ценятся коммунальными службами.  Техническое оборудование КО-503В включает в себя насос, сигнально-предохранительный механизм, емкость для жидких отходов, специальный люк со шлангом, трубопровод, краны управления, складывающуюся площадку и электрооборудование. Насос создает вакуум в цистерне, благодаря которому через шланг начинают поступать отходы. Следует учесть, что в состав отходов не должны входить взрывоопасные вещества. Как только цистерна будет заполнена, предохранительное устройство подаст сигнал. Выгрузка содержимого цистерны может быть проведена как самотеком, так и с помощью давления от насоса. Технические характеристики КО-503В
|
komunalteh.ru

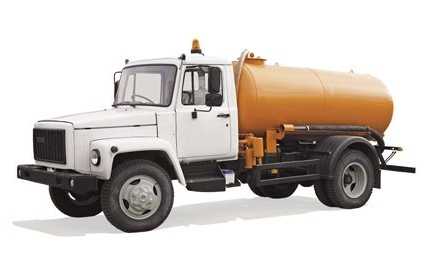

Вакуумная машина КО-503В – ГАЗ-3307
Хиты продаж

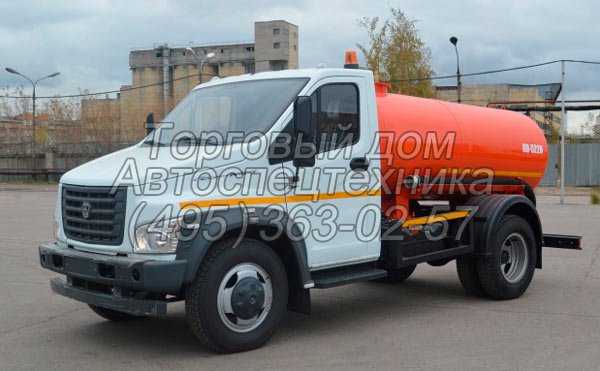

Вакуумная машина КО-522N на шасси ГАЗ-C41R11 (ГАЗ-C41R13) “ГАЗон NEXT” предназначена для вакуумного забора, транспортировки и слива жидких отходов, не содержащих взрывчатых и горючих веществ.
Подробнее »
Вакуумная машина КО-503В-2 оснащена дизельным двигателем и является аналогом вакуумной машины КО-503В. За счет использования дизельного двигателя вакуумная машина КО-503В2 является более экономичной, чем вакуумная машина КО-503В.
Подробнее »

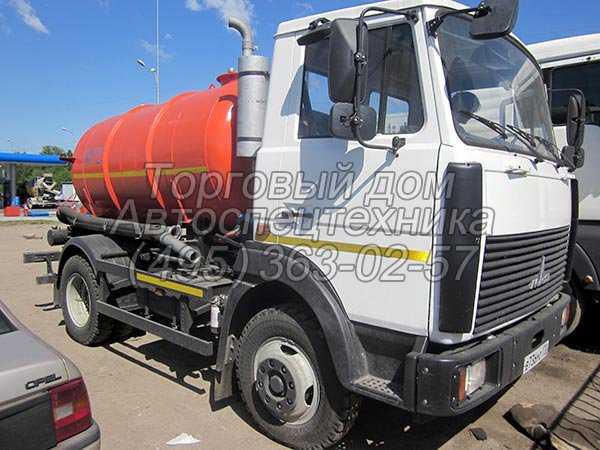

Вакуумная машина КО-529-11 на шасси МАЗ-457043 предназначена для механизированного забора, транспортирования и отгрузки жидкостных отходов, не содержащих горючих, агрессивных и взрывоопасных веществ.
Подробнее »

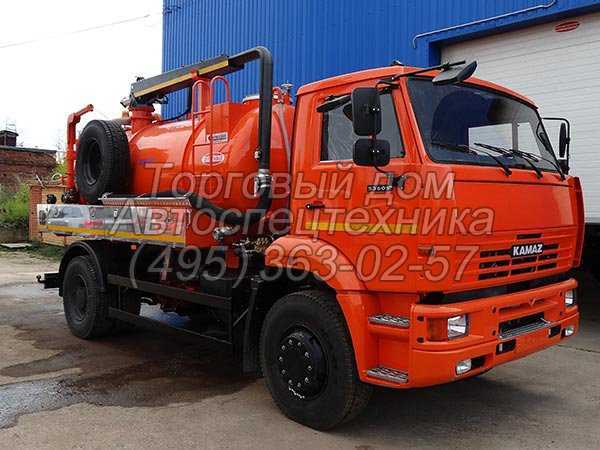

Илососная машина ТКМ-621 на шасси КамАЗ-53605 предназначена очистки колодцев, ливневой и канализационной сетей от ила и перевозки его к месту утилизации.
Подробнее »

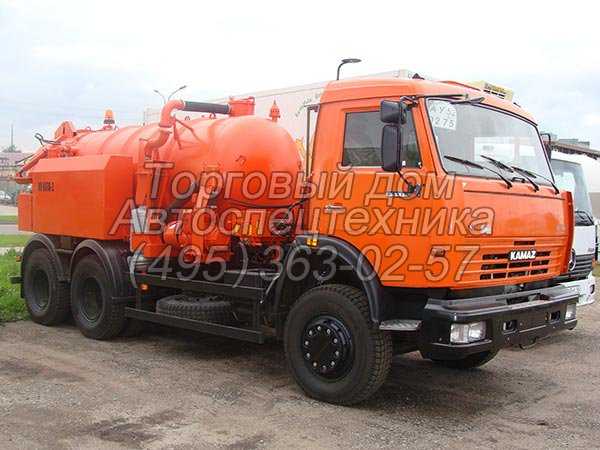

Илососная машина КО-507А-2 на шасси Камаз 65115 используется для вакуумной очистки колодцев, ливневой и канализационной сетей от ила и перевозки его к месту утилизации. Спецоборудование илососной машины КО-507А-2 состоит из цистерны, вакуумного насоса с приводом, всасывающей стрелы и др. оборудования.
Подробнее »
kommunalnaya-tehnika.ru

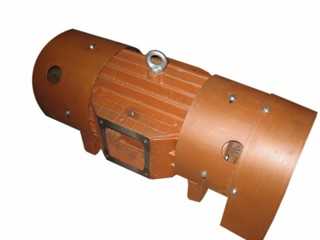

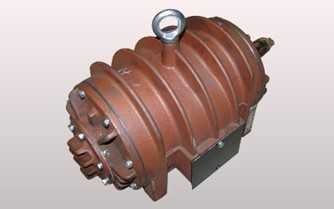

Вакуумный насос КО 503. Характеристики и принцип работы
Оглавление:
- Характеристики вакуумного насоса КО 503
Вакуумный насос КО 503 устанавливается на ассенизаторную машину и выполняет задачу создания вакуума или давления. Используя агрегат можно откачать бытовые отходы из канализации, колодца, септика и т.п. Его разряжающее действие заставляет жидкость в цистерне подниматься вверх по рукаву всасывания.
Специальный ротор, находящийся в корпусе насоса находится в стороне от основной оси установки. В нем имеются пазы, в которые вставляются пластины. При вращении они начинают двигаться от центра к краям, чтобы обеспечивать отделение рабочих объемов. Купить вакуумный насос КО 503 стоит по причине его надежности и долговечности. Выпуск агрегата начался еще в 50-е годы, и многие установки продолжают эффективно эксплуатироваться.
Характеристики вакуумного насоса КО 503
Агрегат КО 503 активно устанавливается на различные модели ГАЗ и ЗИЛ. Направление вращения ротора всегда правое. При изготовлении использовался чугун, который не только выдерживание внешнее механическое воздействие, но и справляется с внутренним вакуумным давлением, которое создается самим агрегатом. Лопатки для вакуумного насоса КО 503 также изготавливаются из качественных материалов, которые выдерживают постоянную нагрузку.
Мотор обеспечивает вращение вала со скоростью 1500 об/мин. Насос для вакуумных машин КО 503 имеет высокую производительность и способен откачивать 250 м3/ч смеси. Значение давления может составлять 6 нПа, при весе в 80 кг.
Ремонт вакуумных насосов КО 503 это достаточно сложный процесс и, в первую очередь, из за его размеров. Выполнять все операции необходимо при помощи специальных инструментов, которые обеспечивают безопасность. Шланг ассенизаторный, который идет с ним в комплекте необходимо периодически менять, чтобы обеспечить бесперебойную работу.
Насос 505, в отличие от КО 503 имеет левое вращение. Он способен обеспечивать такое же давление, как и предыдущая модель, при этом скорость откачки несколько выше. Его можно устанавливать не только на ГАЗ, но и на ЗИЛ и УРАЛ. Насос 510 способен откачивать со скоростью 370 м3/ч. Создаваемое давление не отличается от предыдущих агрегатов.
ss250.ru
цена, описание. “ООО “Компания СМС””

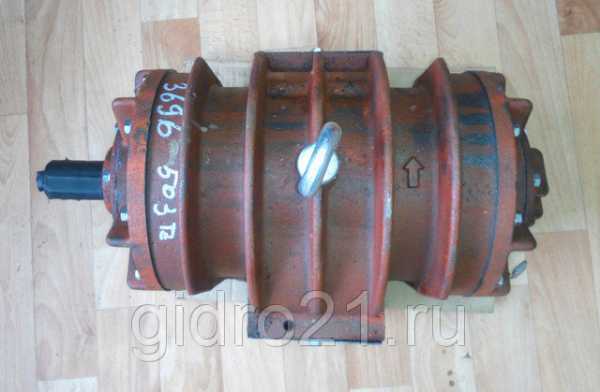

Насосы вакуумные пластинчато-роторные КО-503 предназначенные для создания вакуума или избыточного давления в цистернах вакуумных машин типа КО на базе шасси автомобилей ГАЗ 3307, ГАЗ 3309 и других при температуре окружающего воздуха от -20 до +40 °С.
Обратите внимание на направление вращения ротора:
КО-503Б.02.14.000 ― левое
КО-503Б.02.14.000-02 ― правое

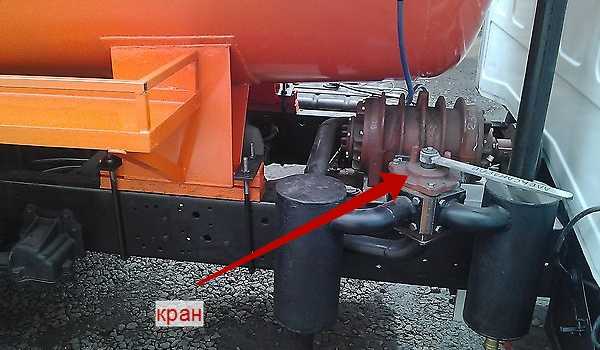

При этом, необходимо пояснить, что вращение насоса асенизаторской машины можно поменять самостоятельно просто переставив крышки и перевернув на 180 градусов ротор насоса.
Также предлагаем комплектующие насосов КО-503 (корпус, ротор, лопатки, крышки), а также прочие запасные части вакуумных машин АНМ-53, КО-503, КО-505, КО-510, КО-520, КО-523 и прочих.
Строймашсервис групп предлагает широкий ассортимент запасных частей к спецтехнике и гидравлические компоненты. Всегда в наличии большинство товарных позиций. Приемлемые цены, гибкая система скидок. При покупке обеспечиваем профессиональную консультацию покупателю по поводу использования приобретаемых запасных частей, прочие консультации.

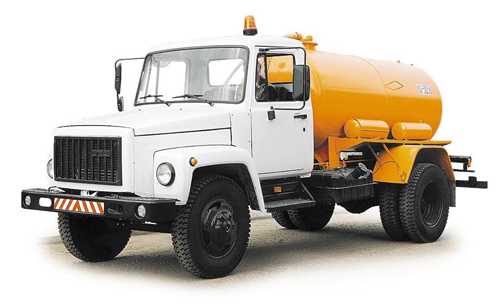

Технические характеристики вакуумной (ассенизаторской) машины КО-503В.
Оборудование КО-503В:
― цистерна,
― сигнально-предохранительное устройство,
― приемный лючок с всасывающим шлангом,
― краны управления с трубопроводом,
― площадки,
― дополнительное электрооборудование.
Данное оснащение обеспечивает эффективную работу вакуумной (ассенизаторской) машине КО-503В. Вакуумная (ассенизаторская) машина в качестве базового шасси может использовать ГАЗ-3307-1014 или ГАЗ-3307-1017. Производительность обеспечивает бензиновый двигатель, мощностью 88 кВт. Силовой агрегат соответствует всем стандартам экологической безопасности Euro 3. Благодаря хорошей проходимости, высокой степени маневренности вакуумная машина может рентабельно использоваться за пределами города, в сельской местности. Вместимость цистерны, в которой транспортируют жидкость к месту утилизации, составляет 3,75 м3., вместимость бака для воды равна 20л.
Глубина очищаемой ямы составляет до 4,5 м.
Вакуумная машина КО-503В оснащена устройствами, обеспечивающими ей безопасную работу. Так, сигнально-предохранительное устройство исключает возможность перенасыщения емкости.
Кабина КО-503В является цельнометаллической капотного типа, рассчитанной на двух человек.
gidro21.ru

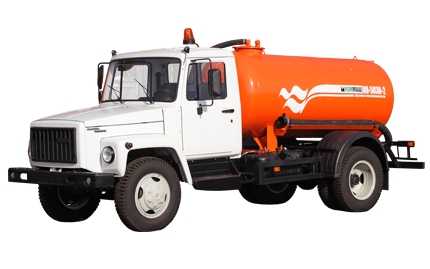

Вакуумная машина (ассенизатор) КО-503В-2 на базе ГАЗ-3307, 3309
______________________________________________________________________________
Вакуумная машина (ассенизатор) КО-503В-2 на базе ГАЗ-3307, 3309
Вакуумная машина (ассенизатор) КО-503В-2 на базе шасси автомобилей ГАЗ-3307, ГАЗ-3309 предназначена для вакуумной очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации.
Специальное оборудование ассенизатора КО-503 В-2 на базе шасси автомобилей ГАЗ-3307, ГАЗ-3309 состоит из цистерны, вакуумного насоса с приводом, сигнально-предохранительного устройства, приёмного лючка с всасывающим шлангом, кранов управления с трубопроводом, дополнительного электрооборудования.
Заполнение цистерны вакуумной машины осуществляется под действием вакуума, создаваемого вакуумным насосом, опорожнение цистерны самотеком или давлением воздуха от вакуумного насоса.
Основные преимущества ассенизатора КО-503 В-2 на базе ГАЗ-3307, ГАЗ-3309:
– автоматическое включение сигнала шасси при заполнении цистерны
– новое конструктивное решение вакуумного насоса
– всасывающий рукав длиной 6м
Модернизация вакуумной машины КО-503 B-2 на базе ГАЗ-3307, 3309
Устанавливается модернизированный вакуумный насос с лопатками, изготовленными из нового современного материала – текстопласта, ресурс насоса увеличен в 3-5 раз.
Улучшена система смазки вакуумного насоса за счет использования импортных элементов CAMOZZI (Италия).
Усовершенствована система электронного контроля уровня за счёт применения покупного датчика уровня РОС301-24
Заменены предохранительные клапаны ограничения вакуума и клапаны ограничения давления.
Устанавливаются указатели уровня, позволившие улучшить визуальный контроль максимального наполнения цистерны и их техническое обслуживание.
Технические характеристики ассенизатора КО-503B-2 на базе автомобиля ГАЗ-3309
Базовое шасси – ГАЗ-3309
Мощность двигателя, кВт – 86
Тип топлива – Дизельное
Вместимость цистерны, м3 – 3,75
Глубина очищаемой ямы, м – 4
Производительность вакуум-насоса, м3/ч – 240
Максимальное разрежение в цистерне, МПа – 0,08
Время наполнения цистерны, мин – 3-6
Полная масса, кг – 8180
Габаритные размеры, мм
длина – 7000
ширина – 2200
высота – 2600
Технические характеристики ассенизатора КО-503B-2 на базе автомобиля ГАЗ-3307
Базовое шасси – ГАЗ-3307
Мощность двигателя, кВт – 86
Тип топлива – бензин
Вместимость цистерны, м3 – 3,25
Вместимость отсека для чистой воды, м3 – 0,5
Производительность вакуум-насоса, м3/ч – 240
Максимальное разрежение в цистерне, МПа – 0,08
Время наполнения цистерны, мин – 5
Количество перевозимых кабин – 2
Полная масса, кг – 7850
Габаритные размеры, мм
длина – 7600
ширина – 2400
высота – 2900
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Каталоги запасных частей и сборочных деталей
avtoremtech.ru
автомобили, строительная спецтехника (Россия, Москва))
По вопросам покупки данной техники (КО-503В машина вакуумная на шасси ГАЗ 3307 (Арзамасский Коммаш)), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка КО-503В машина вакуумная на шасси ГАЗ 3307 (Арзамасский Коммаш) может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.
Область применения КО-503В:
Машина предназначена для вакуумной очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации.
Специальное оборудование состоит из цистерны, вакуумного насоса с приводом, сигнально- предохранительного устройства, приёмного лючка с всасывающим шлангом, кранов управления с трубопроводом, площадок и дополнительного электрооборудования.
Заполнение цистерны осуществляется под действием вакуума, создаваемого вакуумным насосом, опорожнение цистерны самотёком или давлением воздуха от вакуумного насоса.
Технические характеристики КО 503В:
| Базовое шасси | ГАЗ-3307 | |
| Мощность двигателя, кВт | 88 | |
| Тип топлива | бензин | |
| Вместимость цистерны, м3 | 3,75 | |
| Вместимость бака для воды, л | 20 | |
| Глубина очищаемой ямы, м | 4,5 | |
| Производительность вакуум-насоса, м3/ч | 240 | |
| Максимальное разрежение в цистерне, МПа | 0,08 | |
| Время наполнения цистерны, мин | 3-6 | |
| Полная масса, кг | 7850 | |
| Габаритные размеры, мм | длина | 7000 |
| ширина | 2200 | |
| высота | 2600 | |
www.specautopartner.ru
Ассенизаторы Газ 3309 и Газ 3307
Ассенизаторская вакуумная машина КО-503В-2 на базе Газ 3307 и Газ 3309.
| Ассенизаторская машина КО-503В-2 на базе Газ 3307. | Ассенизаторская машина КО-503В-2 на базе Газ 3309. |
 |  |
Вакуумная машина (ассенизатор) КО-503В-2 на базе шасси автомобилей Газ 3307, Газ 3309 предназначена для вакуумной очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации.
Специальное оборудование ассенизатора КО-503 В-2 на базе шасси автомобилей Газ 3307, Газ 3309 состоит из цистерны, вакуумного насоса с приводом, сигнально-предохранительного устройства, приёмного лючка с всасывающим шлангом, кранов управления с трубопроводом, дополнительного электрооборудования.
Заполнение цистерны вакуумной машины осуществляется под действием вакуума, создаваемого вакуумным насосом, опорожнение цистерны самотеком или давлением воздуха от вакуумного насоса. В устройстве вакуумного насоса предусмотрен специальный кран который позволяет создавать, как вакуумное разряжение так же и давление в цистерне.
Основные преимущества ассенизатора КО-503 В-2 на базе Газ 3307, Газ 3309.
- автоматическое включение сигнала шасси при заполнении цистерны;
- новое конструктивное решение вакуумного насос;
- всасывающий рукав длиной 6м.
Модернизация вакуумной машины КО-503 B-2 на базе Газ 3307, Газ 3309.
- Устанавливается модернизированный вакуумный насос с лопатками, изготовленными из нового современного материала – текстопласта, ресурс насоса увеличен в 3-5 раз.
- Улучшена система смазки вакуумного насоса за счет использования импортных элементов CAMOZZI (Италия).
- Усовершенствована система электронного контроля уровня за счёт применения покупного датчика уровня РОС301-24 Заменены предохранительные клапаны ограничения вакуума и клапаны ограничения давления.
- Устанавливаются указатели уровня, позволившие улучшить визуальный контроль максимального наполнения цистерны и их техническое обслуживание.
Технические характеристики ассенизатора КО-503B-2 на базе автомобиля Газ 3309.
- Базовое шасси – Газ 3309;
- Мощность двигателя, кВт – 86;
- Тип топлива – Дизельное;
- Вместимость цистерны, м3 – 3,75;
- Глубина очищаемой ямы, м – 4;
- Производительность вакуум-насоса, м3/ч – 240;
- Максимальное разрежение в цистерне, МПа – 0,08;
- Время наполнения цистерны, мин – 3-6;
- Полная масса, кг – 8180;
- Габаритные размеры, мм длина – 7000 ширина – 2200 высота – 2600.
Технические характеристики ассенизатора КО-503B-2 на базе автомобиля Газ 3307.
- Базовое шасси – Газ 3307;
- Мощность двигателя, кВт – 86;
- Тип топлива – бензин;
- Вместимость цистерны, м3 – 3,25;
- Вместимость отсека для чистой воды, м3 – 0,5;
- Производительность вакуум-насоса, м3/ч – 240;
- Максимальное разрежение в цистерне, МПа – 0,08;
- Время наполнения цистерны, мин – 5;
- Количество перевозимых кабин – 2;
- Полная масса, кг – 7850;
- Габаритные размеры, мм длина – 7600 ширина – 2400 высота – 2900.

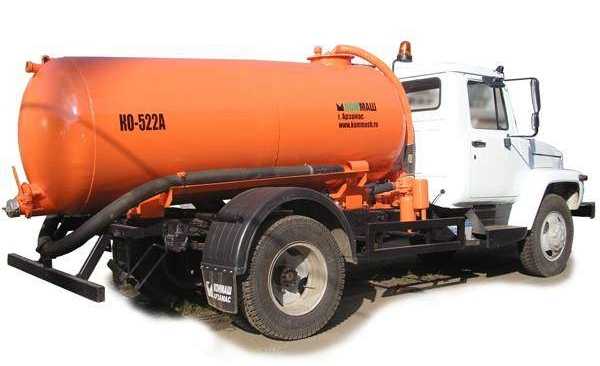

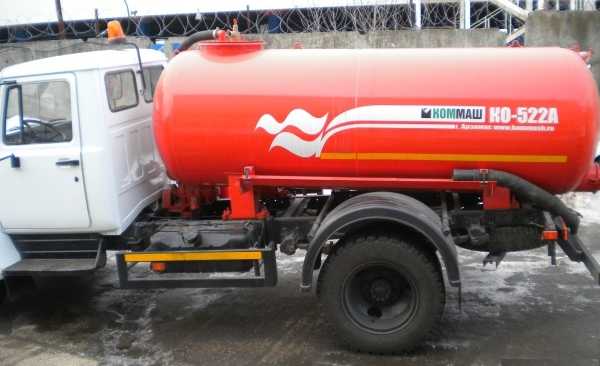

Вакуумная машина КО-522 на базе автомобилей Газ 3307, Газ 3309.
Вакуумник КО-522 на базе Газ 3309.
Вакуумник КО-522 на базе Газ 3307.
Вакуумные машины КО-522А / КО-522Б на базе автомобилей Газ 3307, Газ 3309 предназначены для очистки выгребных ям и транспортировки фекальных жидкостей к месту утилизации, а также осуществляют механический забор, перевозку и слив жидких отходов, не содержащих взрывчатых и горючих веществ.
Вакуумная машина (ассенизатор) состоит из специального оборудования: цистерны, вакуумного насоса с приводом, сигнально-предохранительного устройства (предотвращающего переполнение цистерны), приемного лючка с всасывающим шлангом, кранов управления с трубопроводом, площадок и дополнительного электрооборудования.
Под действием вакуума, создаваемого насосом, осуществляется заполнение цистерны, опорожнение цистерны самотеком или давлением воздуха от вакуумного насоса.
Ассенизатор КО-522 предназначен для вакуумной очистки выгребных ям и канализационных колодцев, транспортирования и выгрузки в местах утилизации жидких отходов, не содержащих горючих и взрывчатых веществ.
Оборудование ассенизаторов КО-522А / КО-522Б монтируется на автомобильном шасси грузовых автомобилей Газ 3307, Газ 3309.
В состав оборудования КО-522 А / КО-522 Б входят: цистерна, вакуум-насос с приводом, трубопровод вакуум-нагнетательной системы с четырехходовым краном, сигнально-предохранительное устройство, приемный лючок с всасывающим и дополнительным шлангом, электрооборудование с боковыми габаритными фонарями, оранжевым проблесковым маяком и съемной фарой освещения рабочей зоны, боковым и задним защитным устройствами.
Наполнение цистерны ассенизатора КО-522 на базе на базе автомобилей Газ 3307, Газ 3309 отходами осуществляется путем создания в цистерне разрежения. При достижении в цистерне разряжения более 0,08 МПа или давления более 0,04МПа срабатывает предохранительный клапан.
При достижении предельного уровня заполнения цистерны сигнально-предохранительное устройство автоматически останавливает двигатель (на КО-522Б включает сигнал шасси) и поплавковый клапан закрывает всасывающую магистраль вакуум-насоса.
Опорожнение цистерны осуществляется самотеком и под давлением. Управление операциями наполнения и опорожнения цистерны осуществляется приемным лючком и четырехходовым краном.
Технические характеристики вакуумной машины (ассенизатора) КО-522А / КО-522 Б на базе автомобилей Газ 3307, Газ 3309.
Наименование – КО-522А / КО-522 Б
Базовое шасси – Газ 3307, Газ 3309
Масса снаряженной машины, кг – 3600 / 3980
Полная масса машины, кг – 7850 / 8180
Нагрузка на дорогу от полной массы через шины, кг:
- передних колес – 1875/2180;
- заднего моста – 5975/6000.
- Вместимость цистерны, м3 – 4,0;
- Масса спецоборудования КО-522 на базе Газ 3307, Газ 3309, кг – 950;
- Масса вывозимых жидких отходов, кг – 4100;
- Производительность вакуум-насоса, м3/час – 240;
- Максимальное разряжение, создаваемое вакуум-насосом в цистерне, МПа – 0,08;
- Максимальное давление, создаваемое вакуум-насосом в цистерне, МПа – 0,04;
- Глубина всасывания, м – 4,5.
Габаритные размеры, мм:
- длина – 7000;
- ширина – 2500;
- высота – 2500.
Отличия КО-522 от аналогов вакуумных машин КО-503В, КО-503В-2:
- увеличен объем цистерны до 4 м3;
- установлены импортные всасывающие рукава;
- установлен модернизированный вакуум-насос;
- для соединения всасывающих рукавов с цистерной и между собой установлены импортные быстроразъемные соединения;
- на всасывающей линии вакуум-насоса установлен фильтр.
