П6330 Пресс гидравлический одностоечный правильно запрессовочный схемы, описание, характеристики

Сведения о производителе пресса гидравлического одностоечного П6330

Производителем пресса П6330 является Оренбургский завод гидравлических прессов Гидропресс, основанный в 1953 году и Нелидовский завод гидравлических прессов НЗГП, основанный в 1972 году.

Первый гидравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, этот день прессостроители и считают днем рождения завода «Гидропресс».

Станки, выпускаемые Оренбургским заводом гидравлических прессов ГидроПресс


Пресс гидравлический. Общие сведения

Гидравлический пресс — это гидравлическая машина, предназначенная для создания больших сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама в 1795 году.

Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью.


Обозначение гидравлических прессов

Значения первых двух цифр в обозначениях гидравлических прессов:
  • П32 - пресс листоштамповочный, отбортовочный
  • П60, П61, П63 - пресс одностоечный правильно запрессовочный
  • П31, П34 - пресс одностоечный простого действия
  • П33 - пресс рамный двойного действия

За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.


Значения основного параметра в обозначениях прессов:

Таблица 1. Обозначение основного параметра пресса

Обозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кНОбозн. прессаУсилие пресса, кН
1425 кН20100 кН301000 кН4010000 кН
1531,5 кН21125 кН31
1250 кН
4112500 кН
1640 кН22160 кН321600 кН4216000 кН
1863 кН23200 кН332000 кН4320000 кН
24250 кН342500 кН4425000 кН
25315 кН353150 кН4531500 кН
26400 кН364000 кН4640000 кН
28630 кН386300 кН4863000 кН

Пример обозначения гидравлических прессов:

  • П6320Б - 100 кН, пресс одностоечный правильно запрессовочный
  • П6328Б - 630 кН, пресс одностоечный правильно запрессовочный
  • П6330 - 1000 кН, пресс одностоечный правильно запрессовочный
  • П6334 - 2500 кН, пресс одностоечный правильно запрессовочный

П6330 пресс гидравлический одностоечный правильно запрессовочный. Назначение, область применения

Пресс гидравлический одностоечный П6330 предназначен для запрессовки, выпрессовки, прошивки, правки, листовой штамповки без глубокой вытяжки, монтажных, штамповочных и других работ, а также для правки при установке правильного стола и правильного инструмента. Применяется в различных отраслях промышленности, как в производственных, так и в ремонтных подразделениях и мастерских. Эксцентричное нагружение при работе пресса не допускается.

Узлы пресса монтируются на сварной станине С-образной формы. В верхней консоли станины расположен цилиндр, в нижней — механизм переключения управления (двурукое, однорукое, педальное). Привод пресса — гидравлический. Гидроагрегат П63В4 установлен внутри станины. Электрооборудование монтируется в электрошкафу, который расположен на задней обшивке пресса. Обшивка со шкафом крепится к станине шарнирными петлями. Рукоятки управления посредством рычагов через механизм переключения управления связаны с планкой, которая одним концом соединена с распределительным золотником, другим — через возвратный штырь, модификатор связан с ползуном.

Управление прессом — двурукое и однорукое правое осуществляется перемещением правой рукоятки.

Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.

Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.

Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).


Габаритные размеры рабочего пространства пресса П6330

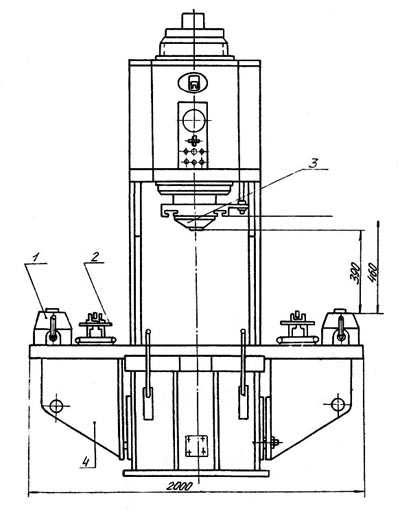

Габаритные размеры рабочего пространства пресса П6330 с правильным столом


Посадочные и присоединительные базы гидропресса П6330

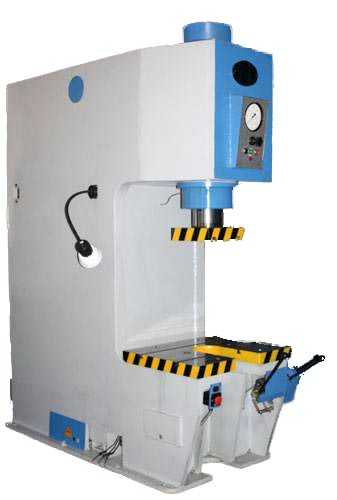

Общий вид гидравлического пресса П6330


Схема управления гидравлическим прессом П6330


Гидросхема гидравлического пресса П6330


Основные технические характеристики пресса П6330

Наименование параметраП6330
Основные параметры пресса
Номинальное усилие пресса, кН (т)1000 (100)
Наибольший ход штока, мм500
Наибольшее расстояние между столом и штоком - открытая высота пресса, мм750
Расстояние от оси штока до станины (вылет), мм400
Скорость штока - рабочий ход, мм/сек12,5
Скорость штока - холостой ход, мм/сек80
Скорость штока - возвратный ход, мм/сек18
Размеры стола, мм800 х 630
Размеры проема в столе, мм200 х 415
Размеры съемного правильного стола, мм2000 х 420
Масса съемного правильного стола, кг960
Масса правильного инструмента, кг195
Высота стола над уровнем пола, мм745
Номинальное рабочее давление жидкости, кг/см2250
Электрооборудование
Количество электродвигателей1
Электродвигатель главного привода, кВт22
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм2250_900_2720
Масса станка, кг5500

Связанные ссылки. Дополнительная информация

Каталог справочник гидравлических прессов

Паспорта и схемы к гидравлическим прессам и кузнечно-прессовому оборудованию

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Пресс гидравлический П6330 - Поставки станков

Пресс гидравлический П6330 усилием 100 тс. используется в различных отраслях промышленности для  выполнения технологических операций распрессовки, гибки, запрессовки, вырубки и других работ. Процесс правки возможен при комплектации дополнительным приспособлением.





Конструктивные особенности

  • рабочий инструмент устанавливается в отверстие штока цилиндра
  • возможность интеграции в производственную линию
  • управление от рукоятки или кнопок
  • комбинированная система смазки





Технические характеристики П6330
Рабочее усилие, кН 1000
Наибольший ход ползуна, мм 500
Параметры стола, мм 800х630
Наибольшее расстояние от штока до стола, мм 750
Скорость хода ползуна, мм/сек:
холостой 100
рабочий 12
возвратный 180
Расстояние от штока до станины, мм 400
Мощность электродвигателя, кВт 15
Габариты, мм 1250х2150х2720
Масса, кг 5600





Комплектация

Основная Опции
  • Электрошкаф
  • Пресс  гидравлический в сборе
  • Система смазки
  • Устройство защиты рабочего пространства
  • ЗИП
  • Руководство по эксплуатации
  • Гидроподушка выталкиватель
  • Специальная оснастка
  • Система слежения рабочих параметров



Цена и условия поставки

Дополнительную информацию по прессу гидравлическому П6330 можно узнать по телефону +7(4852) 66-40-25 или электронной почте: [email protected] Производим транспортировку оборудования до места заказчика.



standart-st.ru

Гидравлический пресс П6330 | Станочный Мир

Если Вам необходимо купить Гидравлический пресс П6330 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске

       +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Гидравлический пресс П6330 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Обзор гидравлических прессов серии П

24.01.2017

Пресс одностоечный гидравлический серии П предназначен для выполнения широкого спектра технологических процессов, а именно:

  • Монтажно-запрессовочных и выпрессовочных работ;
  • Штамповки листового металла;
  • Правки и калибровки;
  • Прошивки и других операций.

Гидравлические прессы серии П широко применяются на различных производственных и ремонтных предприятиях или мастерских, строительных площадках и заготовительных участках, в машиностроении и других отраслях промышленности. Станки универсальные оснащены прочной сварной станиной открытого типа, которая имеет С-образную форму. Рабочий стол станочного оборудования имеет Т-образные пазы, которые необходимы для закрепления и нормального функционирования оснастки и инструмента агрегата. Станок приводится в действие с помощью привода – гидроагрегата с регулируемыми насосами.

Технические характеристики прессов серии П

Параметры

П6320

П6324

П6326

П6328

П6330

П6332

П6334

Масса, кг

1208

1980

3000

3200

5290

7800

10900

Ход ползуна, мм

400

500

500500500500500

Мощность двигателя, кВт

3

7,5

13112215

18,5

Номинальное усилие, т.с.

10254063100160250

Расстояние между столом и ползуном, мм

600

710

710

710

750

750

800

Отличительные особенности прессов серии П

Гидравлический пресс П6320

Оборудование с индивидуальным приводом при дополнительном оснащении может использоваться для правки металлических деталей самого различного профиля. Гидравлический пресс можно без проблем применять на участках и заводах, которые расположены в регионах с тропическим, умеренным и холодным климатом. Станок данной модели снят с производства с 1985 года, но на сегодня можно найти его аналог – П6320Б. Габаритные размеры оборудования 575*1215*1982 мм.

Гидравлический пресс П6324

Гидравлический пресс П6324 широко применяется для мелкосерийного производства и при малых объемов обработки металлических деталей. При дополнительном обустройстве рабочей области правильным столом и инструментом, появляется возможность проведения правки деталей различного сечения. Универсальный пресс П6324 позволяет обрабатывать детали с максимальной высотой до 710 мм. Размеры оборудования 935*1670*2730 мм.

Гидравлический пресс П6326

Данная модель пресса обладает тремя режимами работы: наладочный, полуавтоматический и автоматический. Габаритные размеры оборудования 1600*1845*2348 мм. Станок П6324 может применяться как для единичного, так и массового производства. Большим преимуществом гидравлического пресса является то, что его можно встраивать в автоматические линии. Рабочий процесс отличается повышенной безопасностью, так как имеются защитные ограждения и встроенная система фотозащиты.

Гидравлический пресс П6328

Станок П6328 с индивидуальным приводом не предназначен для выполнения таких работ, как горячая штамповка, вырубка, обрезка. Пресс используется для работы только в закрытых помещениях, где можно с лёгкостью регулировать климатические условия, ведь рекомендуемая температура при которой эксплуатируется станок 15-20 градусов, уровень влажности должен быть не более 68%. Габаритные размеры станка – 1060*1800*3000 мм.

Гидравлический пресс П6330

По сравнению с предыдущими моделями станков, прессовое оборудование П6330 имеет новые операции: запрессовка и выпрессовка, прошивка, калибровка, гибка металла, различные монтажные работы и многое другое. Станок используют на заводах, цехах и предприятиях, которые обладают большими производственными объёмами. Размеры прессового универсального оборудования – 800*630*2720 мм. Благодаря малым габаритам, пресс считается эргономичным и удобным, предназначенным для работы только одного оператора.

Гидравлический пресс П6332

Благодаря своей универсальности, оборудование может применяться как при массовом производстве, так и единичном. Чаще всего, станок приобретают предприятия, которые нуждаются в постоянной правке и рихтовке металлических деталей. Иногда такую модель пресса можно увидеть в ремонтных мастерских и на больших строительных участках. Габаритные размеры пресса гидравлического – 1250*2090*3500 мм.

Гидравлический пресс П6334

Одностоечный прессовый станок П6334 считается одним из самых мощных станков в линейке гидравлического прессового оборудования серии П. Благодаря своим техническим характеристикам, станок может использоваться в тяжёлом машиностроении и на больших объектах строительства. Агрегат обладает широким спектром работ и способен выполнять: прошивку, калибровку, правку, запрессовку-выпрессовку, а также листовую штамповку без глубокой вытяжки. Размеры гидравлического пресса – 1250*2170*3150 мм.

Все модели прессов гидравлических серии П могут быть оснащены дополнительными инструментами и оборудованием, благодаря чему в разы увеличивается скорость и комфортность рабочего процесса.

Популярным современным дополнительным оснащением является:

  • Вентиляционная система вытяжки;
  • Выталкиватель;
  • Приставное оборудование;
  • Плиты охлаждения и нагрева;
  • Осветительные приборы для рабочей зоны и другое.

Достоинства гидравлического пресса серии П

По сравнению с иными типами станков, гидравлические машины для обработки металла давлением серии П имеют ряд преимуществ:

  • Высокая производительность, которая достигается за счёт наличия в одном оборудовании многих типов операций для отделки металлических деталей;
  • Простота в управлении и техническом обслуживании;
  • Низкий уровень вибрации и шума, что достигается благодаря литой станине;
  • Возможность расширения потенциала станка с помощью оснащения дополнительным оборудованием.

Универсальные гидравлические прессы серии П позволяют оптимизировать рабочий процесс и значительно снизить затраты на приобретение дополнительного оборудования. Станки требуют заземления и грамотного подключения к электросети, которые должен выполнять только специально обученный специалист.

Поделиться новостью:

Назад к новостям

ck-stroyavto.ru

СТЭК г. Самара - ПРЕСС ГИДРАВЛИЧЕСКИЙ П6330

СТЭК г. Самара - ПРЕСС ГИДРАВЛИЧЕСКИЙ П6330

ПРОИЗВОДСТВЕННО-КОММЕРЧЕСКАЯ ФИРМА

СТЭК



http://steksamara.ru

e-mail: [email protected]

тел. +7 (846) 274-38-81

факс +7 (846) 241-79-03

  ПОСТАВКА МЕТАЛЛООБРАБАТЫВАЮЩЕГО И КУЗНЕЧНО-ПРЕССОВОГО ОБОРУДОВАНИЯ



ПРЕСС ГИДРАВЛИЧЕСКИЙ П6330

Пресс гидравлический П6330



Год выпуска 1989



Состояние: хорошее, комплектный, износ минимальный



ЦЕНА>>>



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ ПРЕССА ГИДРАВЛИЧЕСКОГО П 6330

Пресс гидравлический одностоечный П6330

Предназначен для запрессовки выпрессовки различных деталей, прошивки, монтажных и мелких штамповочных и других работ. При наличии правильного инструмента – для правки деталей различного профиля.



Техническая характеристика:





Номинальное усилие, кН

1000

Ход ползуна, мм

500

Наибольшее расстояние между столом и ползуном, мм

750

Размеры стола, мм:
базового
правильного

800х630
2000х500

Скорость ползуна, мм/с:
при холостом ходе
при рабочем ходе
при возвратном ходе

80
12,5
236

Мощность привода, кВт

18,5

Габаритные размеры, мм

2150х900х2720

Масса, т

5,29





ООО "СТЭК"

443082, г. Самара, ул. Пензенская, 64

тел. (846) 274-38-81, факс (846) 241-79-03

e-mail: [email protected]


steksamara.narod.ru
