Как изготовить тигель?: rsv_aka_vedjmak


Можно ли изготовить тигель в домашних условиях? Что для этого надо?

На самом деле это не так и сложно. Сейчас у меня на изготовление одного тигля уходит минут 30-40. Но в своё время достаточно много времени пришлось потратить на технологию производства. До нормальной статьи я так и не созрел, может быть в будущем, а пока перекинул материал из альбома в ЖЖ, ибо приходит много вопросов и в основном одних и тех же.


Внимание!!!! картинки пока можно посмотреть тут Смотреть
Приступим:

И так, для изготовления тигля, понадобится: кусок пластиковой водопроводной трубы насколько я помню диаметр примерно 105 мм.(наружная часть формы), два деревянных диска (дно формы е её крышка) сделанные точно под размер внутреннего диаметра пластиковой трубы (можно взять фанеру но толщину рекомендую не менее 20 мм), внутренняя часть формы она делается на конус а низ полностью закругляется (по диаметру её надо сделать не идеально круглой, а слегка овальной, всего на 1-2 мм, позже объясню почему), три хомута соответствующие наружному диаметру пластиковой трубы, три самореза средней длины (в зависимости от толщены деревянного круга (будущей крышки формы), два длинных самореза (они будут нужны для того, чтобы вытащить внутреннюю форму).


Ещё потребуется шамотная глина, шамотная крошка, приготовленная из шамотного кирпича (на один тигель с крышкой у меня уходит примерно половика кирпича

Трубу необходимо распилить по всей длине (это облегчит изымание готового тигля)

Со стороны будущего дна формы делаем пропилы как на рисунке всего примерно 6-10 на глубину примерно 20-25 мм. (они помогут жестко закрепить дно формы

Устанавливаем дно, и закрепляем его хомутом.

Устанавливаем средний хомут, но зажимаем его не полностью, только так, чтобы в дальнейшем стенки формы не расползались, оставляем щель примерно в 1 мм.

Теперь надо вырезать 4 бумажных круга под внутренний размер формы они не дадут прилипать смеси к дну формы и к её крышке)

Кладем один из кругов на дно формы.

Теперь займемся смесью её надо перемешивать очень тщательно. Я использую состав состоящий примерно на 60% из шамотной крошки, на 30% из шамотной глины и на 10% из древесного угля. Перемешиваю его сначала в сухом виде потом уже с водой, воды надо не много, чтобы состав только держал форму как на рисунке.

Далее в целях сбережения нервной системы при последующих попытках вытащить тигель из наружной формы, рекомендую проложить межу стенками формы и смесью лист бумаги. (Первый опыт по вытаскиванию готового тигля из наружной формы занял у меня часа 2-3 и кончился естественно ничем, так что на счет листа бумаги настоятельно рекомендую)

Прежде чем формировать дно тигля необходимо замерить расстояние от дна формы до её верхних краев. По мере трамбовки смеси эти замеры надо будет повторять пока не будет достигнута требуемая толщина дна. (Забегая вперед скажу, что пробовал схему и наоборот, когда дно тигля трамбуется в последнюю очередь, а сначала делаются края. В принципе это роли не играет, и в том и в другом случае результат зависит от того, насколько хорошо вы утрамбовали смесь, и нету ли в ней пустот)

После того, как дно готово, устанавливаем по центру внутреннюю часть формы, и начинаем трамбовать будущие стенки тигля.

Трамбовать надо очень тщательно, это залог, того, что весь предыдущий и будущий труд не будет напрасным. Смесь лучше докладывать маленькими порциями.

Трамбуем дальше.

Утрамбовали. Дальше кладем сверху ещё один вырезанный бумажный круг.

Закрываем верхней крышкой формы. В ней как и во внутренней части должно быть три отверстия, через них саморезы соединят крышку формы с ей внутренней, центральной частью.

Заворачиваем саморезы, Почему именно три самореза? Тот, что в середине - центрует крышку, два боковых – основные на них ляжет вся нагрузка.

Теперь ещё два больших самореза.

Далее самое сложное, закрепив горизонтально форму и вставив между большими саморезами любой длинный предмет (как показано на рисунке) начинаем постепенно вращать внутреннюю часть формы (для этого её и необходимо было сделать овальной формы) Таким образом расширяется внутренняя часть тигля, что потом позволит без проблем вытащить внутреннюю форму.

Когда она начнет свободно вращаться, её можно вытащить. Обычно внутренние стенки тигля после этого достаточно гладкие.

Снимаем все хомуты.

Вытаскиваем тигель из формы, обычно проблем с этим не бывает.



Внутренняя поверхность с ещё не зашпаклеванными изъянами на стыке дна и стенок.

Что касается крышки тигля, то тут всё просто, в той же форме закрепляем хомутом дно, опять кладем круг из бумаги, трамбуем смесь и закрываем крышкой, предварительно, положив ещё один бумажный лист сверху. Дальше прессуем либо струбциной, либо молотком. Получается такой вот блин, а когда он высохнет, то по центру сверлим дрелью отверстие примерно 6-8 мм.

Получается вот такой тигель.

Загрузив содержимое, замазываем тигель снаружи шамотной глиной.

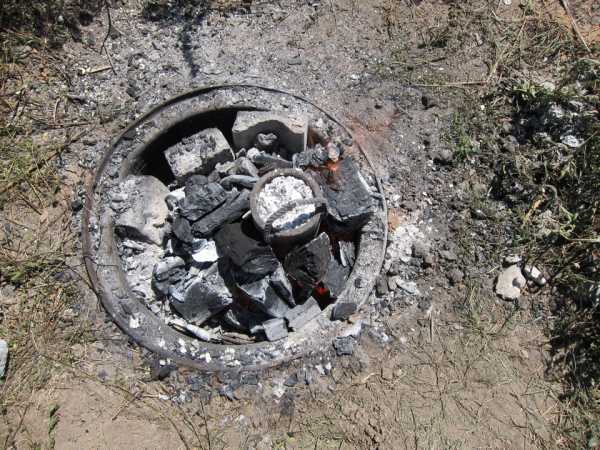

Ну и собственно всё, осталось только поставить тигель в печь.

Теперь что касается самых распространенных вопросов:
Что можно плавить в этом тигле?
Я делал этот тигель для плавки булата, температура плавки железа 1535 градусов , чистое железо я не плавил, обычно гвозди и электроды тоесть примерно 1400-1500 градусов он держит. Насколько долго не скажу,но полчаса, час - точно. Естественно все металлы и сплавы с более низкой температурой плавления в тигле плавить можно.
Пробуйте.
Если что-то пойдет не так поэкспериментируйте с составом смеси.
Больше 1500 греть не пробовал, не позволяет печь.

Можно ли плавить медь, латунь, бронзу и т.д.?
Ответил в предыдущем вопросе.

Чем можно греть тигель? В каких печах?
У меня самодельная печь на каменном угле, провел не одну плавку, проблем с тигелем пока не было ни разу. Опять же повторюсь трамбуйте смесь как следует, от этого многое зависит.
Горелку на пропане, печь на мазуте тоже использовать можно (но сам не пробовал) , многое будет зависеть от толщены стенок тигля, чем толще - тем надежней, но и сложнее прогреть содержимое, больше затраты энергии. Только не забудьте нагревать надо постепенно, если нагреть тигель только с одной стороны то треснет любой даже графитовый.

P.S. Ну и техника безопасности, разумеется, таки не чашка с чаем…

Теперь что и где ещё можно почитать на эту тему.
Ну во-первых, статья Ramira
http://anb.at.tut.by/tigel/tigel.html
http://dendrite-steel.narod.ru/stat-ramir-3.htm
всё очень подробно, с чертежами, огромное ему спасибо за труд, не поленился всё сделать как следует.
Кое-что есть здесь:
http://playground.sun.com/~vasya/Bulat.html
Ну и в архивах «Первой русской конференции по холодному оружию» тема несколько раз поднималась, поищите, правда могло и потеряться при переездах в своё время
http://rusknife.org/forum.php
Ну и собственно ссылка для ленивых:
http://www.old.gallery-st.com/10.html

Успехов.
