Виды современных чертежей | Черчение для школьников

Сборник «Единая система конструкторской документации» содержит ряд стандартов, устанавливающих виды изделий, виды и комплектность конструкторских документов, стадии разработки, основные надписи, основные требования к рабочим чертежам, правила выполнения спецификации и т. д.

В соответствии с ГОСТ изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии. Изделия, в зависимости от их использования, делятся на изделия основного и вспомогательного производства. К изделиям вспомогательного производства относятся изделия, предназначенные только для использования предприятием, изготовляющим их для собственных нужд. Установлены следующие названия видов изделий:

    rn
  1. детали,
  2. rn
  3. сборочные единицы,
  4. rn
  5. комплексы,
  6. rn
  7. комплекты.
  8. rn

Сборочные единицы, комплексы и комплекты относятся к группе специфицированных изделий.

Деталью называется изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций, например: литой корпус, валик, изготовленный из одного куска металла, маховичок из пластмассы (без арматуры), трубка, спаянная или сваренная из одного куска листового материала.

Сборочной единицей называется изделие, составные части которого подлежат соединению между собой на предприятии-изготовителе сборочными операциями (свинчиванием, клепкой, сваркой, пайкой, опрессовкой, развальцовкой, склеиванием и т. п.), например: станок, телефонный аппарат, редуктор, сварной корпус, маховичок из пластмассы с металлической арматурой, комплект составных частей врезного замка и т. п.

Комплексом называются два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например: поточная линия станков, автоматическая телефонная станция, бурильная установка.

Комплектом
называются два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструментов и принадлежностей и т. п.

Для изготовления, контроля, приемки, эксплуатации и ремонта изделий ГОСТ установлены следующие виды конструкторских документов: чертеж детали, сборочный чертеж, чертеж общего вида, теоретический чертеж, габаритный чертеж, монтажный чертеж, схема, спецификация, пояснительная записка, технические условия, а также различного вида ведомости.

Чертежом детали называется документ; содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля (рис. 258).

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1285059783_detail-drawing.jpg|-->TEnd-->

rn
rn

Чертеж детали

rn

polynsky.com.kg

Проектирование чертежей зданий. Виды чертежей

Проектирование зданий и сооружений (домов, комплексов, помещений и т.д.) осуществляется, как правило, в две стадии:

1. Техническое проектирование

2. Проектирование чертежей

В проекте особой строительной сложности добавляется третий этап, именуемый заданием на проектирование. Где выявляются технические возможности и экономическая целесообразность предполагаемого строительства. На этой стадии принципиально решает общую архитектурно-планировочную картину - проектирование чертежей.

Рабочее проектирование чертежей, в-первую очередь, подробно разрабатывается для того, чтобы можно было вполне понятно представить будущее строительство в натуральную величину в деталях и подробностях. В одних чертежах воплощается архитектурно-строительная часть, в других прорабатываются и обосновываются архитектурно-планировочные решения. После этого разрабатывается конструктивная часть проекта, и воплощаются в жизнь разработки, которые должны быть прорисованы и охарактеризованы в чертежах. Именно поэтому, в проектировании чертежей, специалисту необходимо принять к сведению все «за» и «против», высказанные заказчиком.

Любой проект состоит из графических материалов. Рабочими чертежами принято называть чертежи генплана, архитектурно-строительные (общие), чертежи строительных конструкций и производства работ, комплекты монтажных и заготовительных чертежей.  Рабочие чертежи не согласовываются, их подписывает заказчик. А всю ответственность за их разработку несет проектная организация. Проектирование чертежей представляет собой чертежи планов, разрезов, фасадов и другие схематические материалы проектной документации. Проектная документация содержит всю информацию планировочных решений на определенном строительном участке или сведения о реконструкции помещений, зданий и сооружений, выполняемой для повышения эффективности их использования.

  • Чертежи генерального плана наглядно показывают расположение комплекса построек на участке, объемные решения и высоту проектируемого здания, размещение транспортных путей, инженерных сетей, озеленение и благоустройство территории вокруг здания.
  • Общие архитектурно - строительные чертежи выполняются в комплексе основного комплекта рабочих решений генерального плана и включают в себя исчерпывающую информацию о внутреннем пространстве здания или сооружения. Все несущие конструкции и ограждающие элементы отображены в общестроительных конструктивных чертежах.
  • Монтажные чертежи конструкций выполняют в случае монтажа здания, по правилам, установленным для сборочных чертежей. На них изображены изделия, применяемые при монтаже и детали, изготовленные на заводе. А также наглядно показано соединение составных частей комплекса между собой, порядок сборки элементов и способ их крепления.
  • Заготовительными чертежами называют чертежи, по которым изготовляют строительные конструкции.
  • Исполнительные чертежи фиксируют все объемно-планировочные дополнения, внесенные в процессе самого строительства.

Специалисты проектно-строительной компании «Стройтрэйдинг» при разработке и проектировании чертежей зданий уточняют и детализируют все архитектурные решения, не только в монохромной гамме, но и используя различные цвета. Мы знаем много приемов проектирования чертежей и обязательно найдем нужный, который будет соответствовать характеру вашего строительного проекта. Звоните нам!

stroy-trading.ru

Виды чертежей - Энциклопедия по машиностроению XXL

В настоящее время способы и сроки изготовления проектно-конструкторской и технологической документации отстают от высоких темпов развития народного хозяйства нашей страны. В связи с этим вопросами механизации и автоматизации чертежно-конструкторских и проектных работ занимаются многие научно-исследовательские институты. Все большее развитие получает разработка на базе ЭВМ различных систем автоматизации проектирования (С.АПР), создание автоматизированных мест конструктора и проектировщика (АРМ). Для изготовления конструкторской документации используются графические дисплеи, электронно-графические планшеты, графопостроители и другое оборудование, облегчающее труд конструктора. Разработаны и применяются различные устройства, автоматически выполняющие различные чертежи, в том числе чертежи деталей по заданному чертежу общего вида, чертежи печатных плат, текстовую документацию и т. д.  [c.274]
Масштабом чертежа называют отношение линейных размеров изображения объекта на чертеже к действительным размерам объекта. Масштаб выбирают в зависимости от величины и сложности объекта или его составных частей, а также от вида чертежей (см. табл. 3).  
[c.9]

Эскизы деталей служат одним из видов чертежей деталей. При их выполнении необходимо учитывать все указания, приведенные в 3.1. Размеры поверхностей и элементов формы деталей в учебной практике находят путем обмера деталей.  [c.281]

Какие существуют виды чертежей  [c.308]

Для 1 сех видов чертежей (деталей, сборочных, общих видов) и схем применяют форму основной надписи по ГОСТ 2.104—68 (рис. 23.2).  [c.390]

В автоматизированной системе проектирования технологических процессов механической обработки происходит преобразование описания деталей, представленных в виде чертежа, в совокупность технологической документации. Обычно проектирование включает в себя решение следующих задач разработка принципиальной схемы технологического процесса и проектирование технологического маршрута обработки детали, включая выбор баз и заготовок проектирование технологических операций с окончательным выбором оборудования, приспособлений и инструмента, назначением режимов резания и норм времени разработка управляющих программ для станков с ЧПУ расчет технико-экономических показателей технологических процессов разработка необходимой технологической документации.  

[c.82]

Представителями группы устройств вывода графической информации являются чертежные автоматы, позволяющие получать документацию в виде чертежей, графиков, схем, диаграмм. Классификацию чертежных автоматов можно провести по следующим признакам способу программного управления методу обработки данных принципу действия исполнительного механизма.  [c.72]

Графическим называется документ, основным содержанием которого является изображение (или изображения) изделия, а текст или условные обозначения дополняют и поясняют изображения. К таким документам относятся главным образом различного вида чертежи, основные наименования которых перечислены в табл. 1.  [c.7]

Форматы. Различного вида чертежи и другие конструкторские документы всех отраслей промышленности и строительства выполняют на листах определенных форматов, размеры сторон которых установлены стандартом (ГОСТ 2.301—68). Стандартизация форматов конструкторской документации дает возможность унифицировать размеры альбомов, папок, чертежных досок, конструкторских столов.  

[c.6]

Основные надписи. На всех видах чертежей основные надписи располагают в правом нижнем углу формата (ГОСТ 2.104—68). На листах формата А4 их располагают только вдоль короткой стороны листа (черт. 3). Основные надписи и дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями.  [c.7]

Вид — ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа. На видах чертежа все видимые элементы предмета изображают сплошными основными линиями. В отдельных случаях (для уменьшения количества изображений) допускается  [c.38]

Глава 9. НЕКОТОРЫЕ ВИДЫ ЧЕРТЕЖЕЙ  [c.172]

Виды чертежей модельно-литейной технологической разработки  [c.74]

На этапе технического проекта принимают окончательные технические решения с подробной разработкой общих видов, чертежей деталей и схем изделия, позволяющих оценить его соответствие требованиям ТЗ, технологичность, удобство эксплуатации и т.п. При этом могут быть использованы документы из предыдущих стадий с соответствующей корректировкой по замечаниям. Технический проект служит основанием для разработки рабочей КД.  

[c.399]

Эскиз - один из видов чертежей детали. Он выполняется от руки без применения инструментов, в глазомерном масштабе с сохранением пропорциональности между элементами, на любой бумаге.  [c.426]

В ряде случаев бывает полезен режим, который не требует вмешательства в процесс человека (автоматическое вычерчивание чертежа, получившегося, например, в итоге интерактивного режима работы автоматическое решение задачи начертательной геометрии с последующим выводом результата в виде чертежа). При этом режиме могут быть допущены относительно низкие скорости получения результатов. г Технические средства интерактивной машинной графики. К таким средствам относят электронные устройства, называемые графическими дисплеями. Носитель изображения и исполнительный блок в дисплее—  [c.157]

Проследим, в какой степени использование ЭЦВМ позволяет выполнить эти операции. Условия задачи, решаемой графическими методами, задаются в виде чертежа. Такая форма задания непосредственно не может быть использована машиной. Поэтому необходимо чертеж преобразовать в цифровой код и представить последний в понятной для машины форме. Для этого машина должна быть оборудована дополнительным устройством, которое могло бы самостоятельно, без участия человека, преобразовать чертеж в цифровой код.  

[c.226]

Результаты решения на ЭЦВМ выдаются в цифровой форме. В связи с этим, чтобы получить ответ в виде чертежа, следует предусмотреть на выходе машины преобразователь цифровых величин в аналоговые (линии чертежа).  [c.226]

Такой вид чертежу можно придать двукратным поворотом. В трехмерной геометрии плоскости проекций развертывают вращением около одномерной оси проекций (рис. 170). В четырехмерной геометрии две гиперплоскости проекций развертывают около их двухмерной оси (рис. 171).  [c.34]

Левое поле ZOT (рис. 236) с проекцией ликвидируем, а поле ХОТ с проекцией передвинем вверх в направлении осей Z и Г. получим комплексный чертеж из трех проекций, расположенных одна над другой. Вид чертежа несколько изменится по сравнению с обычными чертежами трехмерной геометрии.  [c.45]

Для вывода из ЭВМ результатов проектирования в виде чертежей, имеющих необходимые пояснительные тексты, применяются графопостроители (ГП), которые представляют собой станки с числовым программным управлением, режущий инструмент которых заменен пишущим узлом, а в качестве исполнительного органа, как правило, применяются электроприводы, осуществляющие перемещения пишущего узла по взаимно перпендикулярным осям. В основе работы ГП лежит преобразование команд ЭВМ в цифровой форме в пропорциональные перемещения пишущего узла. Общая структурная схема ГП представлена на рис. 2.6. Информация в ГП может поступать непосредственно от ЭВМ через канал связи. Однако если объем информации велик, то целесообразно использовать автономный режим работы ГП, вводя данные с перфокарт, перфолент или магнитных лент. Кроме показанных устройств ввода могут также использоваться гибкие магнитные диски и кассетные магнитные ленты. Обычно пишущий узел для выполнения чертежей снабжается набором специальных перьев, обеспечивающих различную толщину линий.  [c.35]

Наряду с этим целый ряд операций по преобразованию и представлению графической информации носит рутинный нетворческий характер. Доля таких операций в конструировании чрезвычайно велика в среднем не более 10% времени тратится на поиск решений, все остальные усилия приходится прилагать для представления найденных решений в виде чертежей, спецификаций и пр.  [c.174]

Графическая часть. После выполнения расчетов параметров а, Ь, с, а также погрешности А у на ЭВМ можно приступить к графическому отображению полученных результатов. Примерный вид чертежа, выполняемого студентом, приведен на рис, III.3.2.  [c.109]

На рис. 3.16 приведены изображения других Слоев (без оформления в виде чертежей) для П ол у проводниковой ИС логического элемента.  [c.100]

Для получения проекций модели на чертеже можно сначала импортировать объект в виды чертежа, а затем получить сами проекции его видимых и невидимых линий. На этом этапе принимается решение о связи чертежа с исходной моделью. Если эта связь сохраняется, после модификации модели чертеж может быть автоматически отредактирован. В нем обновятся все проекции, связанные с моделью. Если связи нет, все линии чертежа становятся самостоятельными объектами и перестраиваются вручную с помощью функций редактирования плоской геометрии.  [c.39]

Проектно-технологическая документация может быть оформлена в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному шаблону и могут при необходимости редактироваться вручную. Существуют следующие типы документов список инструментов, карты цикла, карты инструмента, карты последовательности.  [c.108]

Проектно-технологическая документация может быть в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному щаблону карты цикла, карты инструмента, карты последовательностей.  [c.122]

Виды чертежей (выдержка из ГОСТ 5291-60). В зависимости от способа исполнения все машиностроительные чертежи делятся на следующие виды  [c.106]

Знакомство с видами чертежей по ГОСТ 5291-60 необходимо студенту не только для изучения курса черчения, но и для последующих работ по курсовым и дипломному проектам.  [c.140]

Вопросы касаются в основном 1) определения габаритных размеров изделия и его деталей 2) определения проекционной зависимости между отдельными видами чертежа 3) выяснения способов крепления той или иной детали и 4) уяснения кинематики подвижных частей, способов сборки и разборки всего механизма.  [c.151]

Устройством Дисплей эти результаты Moiyr быть 1тредставлены в графическом виде (чертежом) и затем сфотографированы.  [c.294]

Другой вид чертежей — аксонометрический чертеж, отвечает первым двум требованиям и не всегда третьему — простоте в выполнении. В большинстве сучаев выполнение аксонометри-  [c.107]

В отличие от машиностроительного, строительный чертеж выполняют более тонкими линиями. Толщина линий обводки зависит от вида чертежа, масштаба изображения, материала конструкций, специальных архитектурных требований. На строительных чертежах наиболее толстой линией показывают уровень земли на разрезе и линию основания на фасаде s = = 1...1,5 мм, линия видимого контура принимается s = 0,5...0,6 мм. Контуры элементов, попавшгх в разрез, утолщаются вдвое. Преобладающей линией чертежа фасада является линия толщиной s/2— s/3, более тонкой линией s/3—s 4 изображают заполнения окснных  [c.386]

Задание на курсовой проект можно рассматривать как часть реального технического задания. Оно может, например, представлять собой кинематическую схему привода (включая схему редуктора) с исходными данными. Следует выполнить необходимые расчеты, выбрать наилу пние параметры схемы и разработать конструкторскую документацию (чертеж общего вида, чертежи сборочных единиц и деталей, пояснительную записку и др.), предназначенную для изготовления привода.  [c.5]

Нормоконтроль (стандартизационный) является обязательной и важнейшей формой проверки всех видов чертежей и технической до-  [c.12]

Гайка накидная /. Форма этой детали по двум видам чертежа общего вида выявляется полностью, поэтому ее необходимо чертить в двух видах, однако с учетом ее обработки на станках с продольной осью, расположенной горизонтально (рис. 354). Внутренняя поверхность детали полностью обрабатывается (цилиндрические отверстия 0 30 нарезание резьбы, коническая фаска 1,6X45°) при одной установке на токарном станке. Заготовка детали — материал, характеризуемый сортаментом (шестигранник).  [c.304]

Особенностью САПР является большой объем графической информации (в виде чертежей, схем, графиков) в потоке дан1н>гх, которыми обмениваются пользователь н ЭВМ. Для тако1 о обмена служат устройства графического ввода-вывода 1) полуавтоматическое устройство  [c.87]

Конструкторские документы подразделяют на следующие виды чертежи детали (1) — сборочный, в том числе для выполнения гидромонтажных и пневмомонтажных работ (2) общего вида (3) теоретический, определяющий геометрические размеры изделия и координаты расположения составных частей (4) габаритный (5) электромонтажный (6) монтажный, содержащий контурное (упрощенное) изображение изделия, а также данные, необходимые для его установки (монтажа) на месте применения (7) упаковочный  [c.339]

Таким образом с помощью ПУВГИ можно сформировать в памяти ЭВМ массив данных, соответствующих некоторому чертежу или эскизу, выполненному проектировщиком неавтоматизированным способом. В ряде случаев кодирование имеет несомненные преимуществи по оперативности в сравнении с программным способом получения массивов данных, описывающих графические изображения. Например, к услугам ПУВГИ целесообразно обратиться при формировании базы данных, где группируются сведения о ранее разработанных изделиях, которые первоначально были представлены в виде чертежей.  [c.32]

Чертеж общего вида Чертеж установки техничес-ких средств  [c.160]

Выходная ршформация процесса представляется в виде управляющей программы на проблемно-ориентированном языке, управляющей программы в коде конкретного станка с ЧПУ, проектно-технологической документации в требуемом формате. Проектно-технологическая документация может быть оформлена в виде чертежей, текстовой информации или рисунков. Документы создаются автоматически по указанному шаблону список ршструмен-тов, карты цикла, карты инструмента, карты последовательностей.  [c.125]


mash-xxl.info

Самоучитель по созданию чертежей



По изображениям предмета на чертеже судят о его величине и величине его отдельных частей. Основанием для этого служат размерные числа, независимо от того, в каком масштабе и с какой точностью

Рис. 7


Рис. 8


Рис. 9


Рис. 10


Рис. 11


Рис. 12


Рис. 13

выполнены изображения. Правила нанесения размеров на чертежах установлены ГОСТ 2.307—68.

Размеры на чертеже указывают размерными числами, размерными и выносными линиями. Размерные числа на чертежах, как правило, указывают в миллиметрах без указания единиц измерения. В тех случаях, когда необходимо применять другие единицы измерения длины, их показывают после размерного числа.

Размерные числа наносят над размерной линией, возможно ближе к ее середине. Зазор между размерным числом и размерной линией должен быть около 1,0 мм. Высоту цифр размерных чисел принимают не менее 3,5 мм (рис. 7).

Размерная линия проводится параллельно отрезку, размер которого над ней наносится. Ее проводят между выносными линиями, проведенными перпендикулярно размерным. Допускается размерные линии проводить непосредственно к линиям видимого контура, осевым и центровым. В отдельных случаях размерная линия может проводиться не перпендикулярно выносной (рис. 8). Размерные линии ограничивают стрелки (рис. 9). В отдельных случаях их проводят не полностью, а с обрывом стрелки с одной стороны (рис. 10). Размер стрелки выбирают от принятой на чертеже толщины сплошной толстой основной линии. В пределах одного чертежа величина стрелок должна быть по возможности одинаковой. Не рекомендуется в качестве размерных линий использовать контурные, осевые, центровые и выносные линии.

Если длина размерной линии мала для размещения стрелок, то размерную линию продолжают за выносные линии, и размеры наносят, как показано на рис. 11.

Выносные линии проводят от границ измерений, они являются вспомогательными и служат для размещения между ними размерных линий. Выносные линии следует по возможности располагать вне контура изображения, перпендикулярно прямолинейному отрезку, размер которого необходимо указать. Выносные линии должны выходить за концы стрелок размерных линий на 1...5 мм (рис. 12).

Минимальное расстояние от размерной линии до параллельной ей линии должно быть 10 мм, а между параллельными размерными линиями — 7 мм.

Угловые размеры на чертежах проставляются в градусах, минутах и секундах с указанием единиц измерения. Размер угла наносят над размерной линией, которая проводится в виде дуги с центром в его вершине. Выносные линии в этом случае проводятся радиально (рис. 13).

При различных наклонах размерных линий размерные числа линейных размеров располагают так, как показано на рис. 14, а, а угловые размеры — как показано на рис. 14, б. Если размерная линия будет находиться в зоне, которая на чертеже заштрихована, размерные числа наносят на полках линий-выносок (рис. 15).

Если для написания размерного числа мало места над размерной линией или это место занято другими элементами изображения и впи-

Рис. 14

Рис. 15

Рис. 16

Рис. 17

сать в него размерное число невозможно, размерное число наносят по одному из вариантов, приведенных на рис. 16.

С целью упрощения ряда изображений, создания удобств для чтения чертежа стандарт предусматривает применение условных обозначений в виде букв латинского алфавита и графических знаков, которые ставятся перед размерными числами. На чертежах применяются

Рис. 18

Рис. 19

Рис. 20

Рис. 21

Рис. 22

Рис. 23


Рис. 24

знаки и буквы для обозначения диаметра и радиуса, длины дуги и квадрата, уклона и конусности, сферы, толщины и длины детали.

Перед размерным числом диаметра наносится знак 0 (рис. 17). Причем между знаком и числом никаких пропусков не предусмотрено. Для окружностей малого диаметра размерные линии стрелки и сам размер наносят по одному из вариантов, приведенных на рис. 18.

Перед размерным числом радиуса дуги всегда ставится знак в виде прописной латинской буквы R. Размерную линию в этом случае проводят по направлению к центру дуги и ограничивают только одной стрелкой, упирающейся в дугу или ее продолжение (рис. 19). Если величина радиуса на чертеже менее 6 мм, стрелку рекомендуется распо-

Рис. 25

лагать с внешней стороны дуги. При необходимости задания положения центра дуги его отмечают пересечением центровых или выносных линий (рис. 20). В тех случаях, когда на чертеже изображена дуга большого радиуса, для которой центр можно не обозначать, размерную линию обрывают, не доводя до центра (рис. 21). Если же в этом случае центр необходимо отметить, допускается приближать его к дуге (рис. 22). Размерная линия в этом случае показывается с изломом 90°, и оба участка размерной линии проводятся параллельно. Не следует располагать на одной прямой размерные линии, выходящие из одного центра и предназначенные для обозначения размерных дуг. Радиусами рекомендуется обозначать дуги до 180°; дуги, величина которых составляет более 180°, обозначаются диаметром.

Знак дуги наносится над размерным числом (рис. 23). Длину дуги задают в линейных единицах, а размерное число, обозначающее дугу, наносится над размерной линией в соответствии с обычными требованиями.

Для простановки размеров квадрата применяют соответствующий знак D, высота которого равна 7/10 высоты размерного числа (рис. 24, а). При ином расположении квадрата наносят размеры его сторон (рис. 24, б). Следует отметить, что знак квадрата наносят только на том изображении, на котором он проецируется в линию.

Знак конусности поверхности наносится на полке линии-выноски, расположенной параллельно оси конуса или на оси конуса (рис. 25, а). Знак конусности располагают так, чтобы его острый угол был направлен в сторону вершины конуса. Величину конусности определяют отношением разности диаметров двух поперечных сечений конуса к расстоянию между этими сечениями, т. е. k = D dll, где D — диаметр большого сечения; d — диаметр меньшего сечения; l — расстояние между сечениями. Конусность указывают в виде простого дробного числа (рис. 25, б).

Знак уклона прямой указывают на полке линии-выноски. Уклон i представляет собой тангенс угла между данной прямой и горизонтальной или вертикальной прямой (рис. 26, а). Знак уклона располагается

Рис. 26

Рис. 27

Рис. 28

так, чтобы острый угол его был направлен в сторону уклона прямой (рис. 26, б). Уклон, как и конусность, на чертеже задают простой дробью, в процентах или в промилях.

Для обозначения сферы на чертеже применяют знак диаметра или радиуса. В тех случаях, когда по чертежу сферу трудно отличить от других поверхностей, перед знаком радиуса или диаметра допускается добавлять слово «Сфера». Надпись на чертеже выполняется по типу «Сфера диаметр 17» или «Сфера R10» (рис. 27).

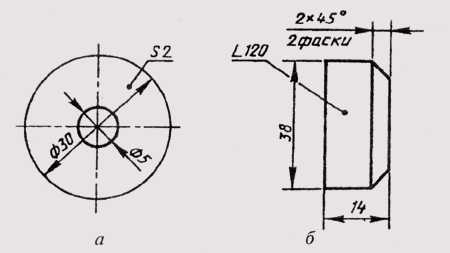

Простые плоские детали изображаются в виде одной проекции. В этих случаях ее толщину обозначают строчной буквой s и надпись на чертеже выполняется по типу s2 и располагается на полке линии-выноски (рис. 28, а). Длину предмета указывают буквой / (рис. 28, б).

Фаски на чертежах наносят двумя линейными размерами (рис. 29, а) или одним линейным и одним угловым (рис. 29, б). В том случае, если

Рис. 29

угол наклона образующей конуса равен 45°, применяют упрощенное обозначение фаски, когда размерная линия проводится параллельно оси конуса, а надпись выполняется по типу «2 х 45» (рис. 29, в).



lib.qrz.ru

Машиностроительные чертежи - Техническое черчение

В практике различают чертежи для изделий основного и вспомога­тельного производства. ГОСТ 5291-50 рекомендует применять виды чертежей, приведённые в табл. 3, 4 и 5.

Виды чертежей изделий основного и вспомогательного производства, в зависимости от изображаемых ими предметов, приведены в табл. 4.

Чертежи изделий основного производства подразделяются на проект­ные и рабочие чертежи.

Чертежи проектные подразделяются на: а) чертежи эскизного проекта, дающее общее представление об устройстве, размерах и прин­ципе работы проектируемого изделия; б) чертежи технического проекта, состоящие в основном из общих видов и сборочных чертежей, оформленные таким образом, чтобы по ним можно было разработать рабочие чертежи.

Чертежи рабочие —представляют собой такие чертежи, которые в совокупности с техническими условиями содержат все необходимые данные для изготовления или ремонта и контроля изделия.

Чертежи рабочие, в зависимости от их назначения, подразделяются на чертежи: а) для серийного или массового производства; б) для индиви­дуального производства и в) чертежи ремонтные.

Виды чертежей для серийного или массового производства, в зависи­мости от степени конструктивной и технологической отработки изделий и стадии освоения производства, приведены в табл. 5.

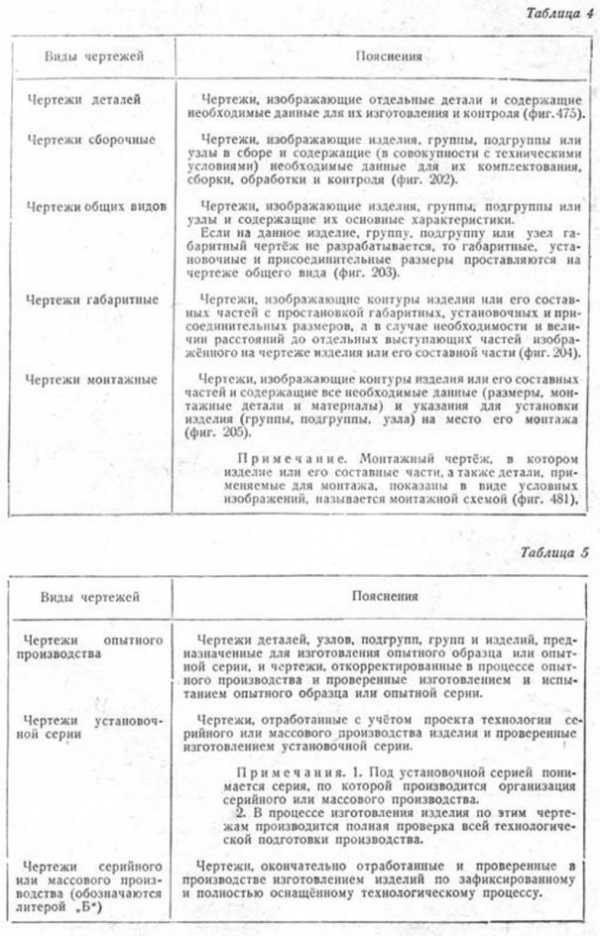

Виды машиностроительных чертежей в зависимости от целевого назначения и характера использования приведены в табл. 6.

Как уже говорилось, чертежи составляются для изделий основного производства и изделий вспомогательного производства.

Изделием основного производства называется объект производства.

Изделием вспомогательного производства называется приспособление, штамп или инструмент, служащие для изготовления вновь проектируе­мого изделия основного производства.

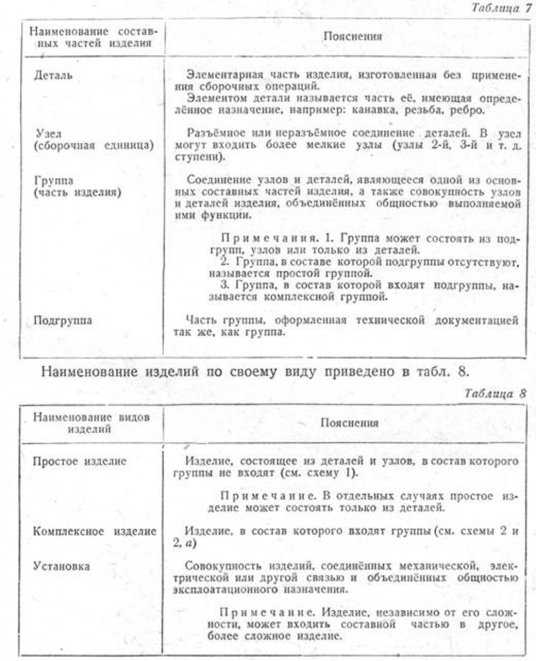

Составные части изделий (по ГОСТ 5290-50) приведены в табл. 7.

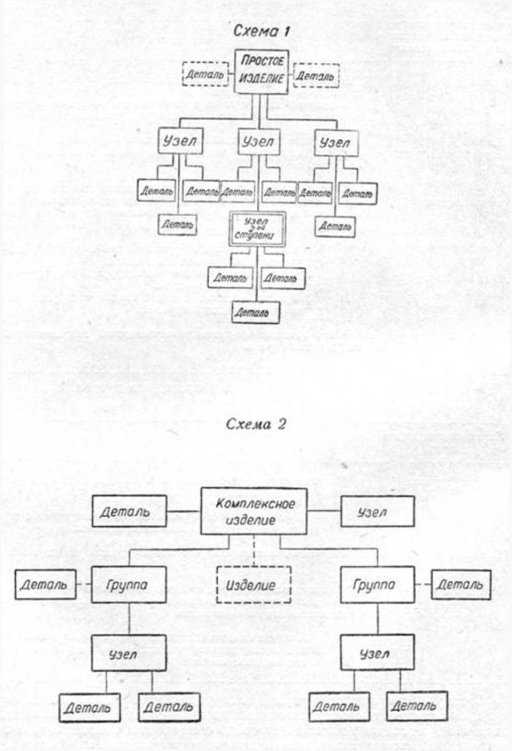

Совокупность деталей, узлов, подгрупп, групп или изделий, объединённых общностью эксплоатационного назначения или другими признаками, но не соединённых между собой сборочными операциями, называется комплектом деталей, узлов, подгрупп, групп, изделий (например: "Комплект запчастей", "Комплект принадлежностей").

www.nacherchy.ru
