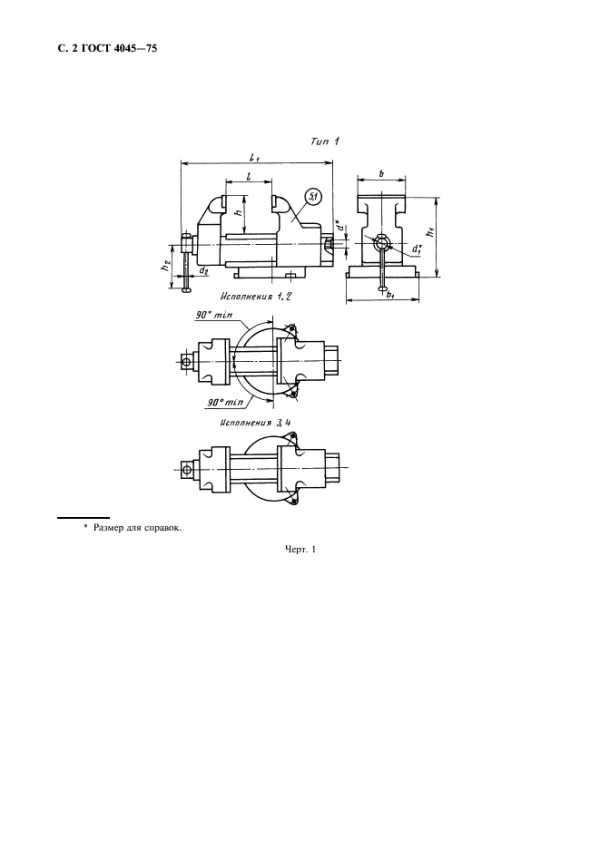

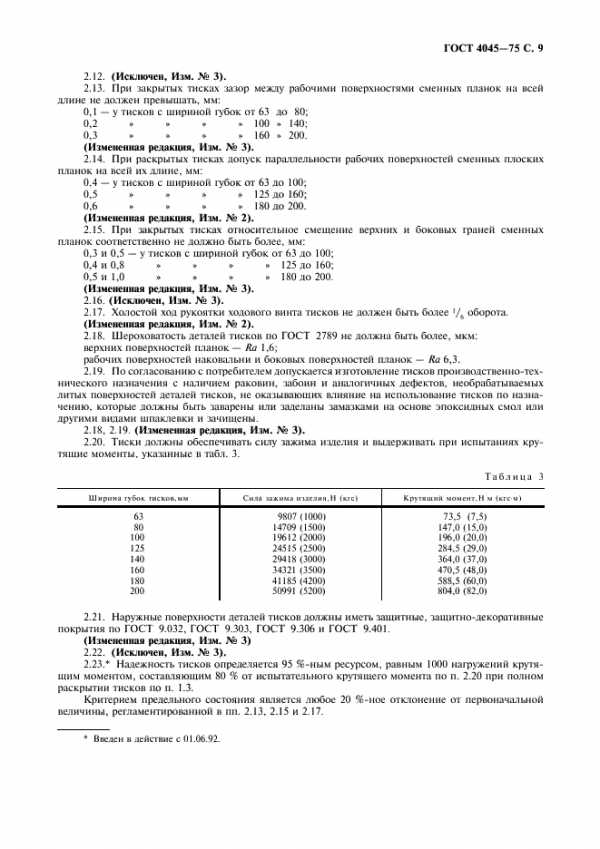

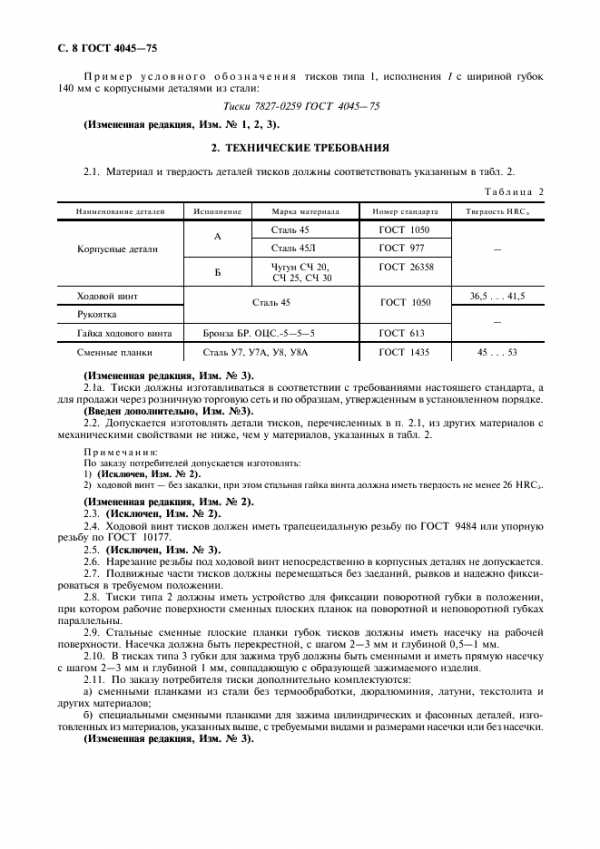

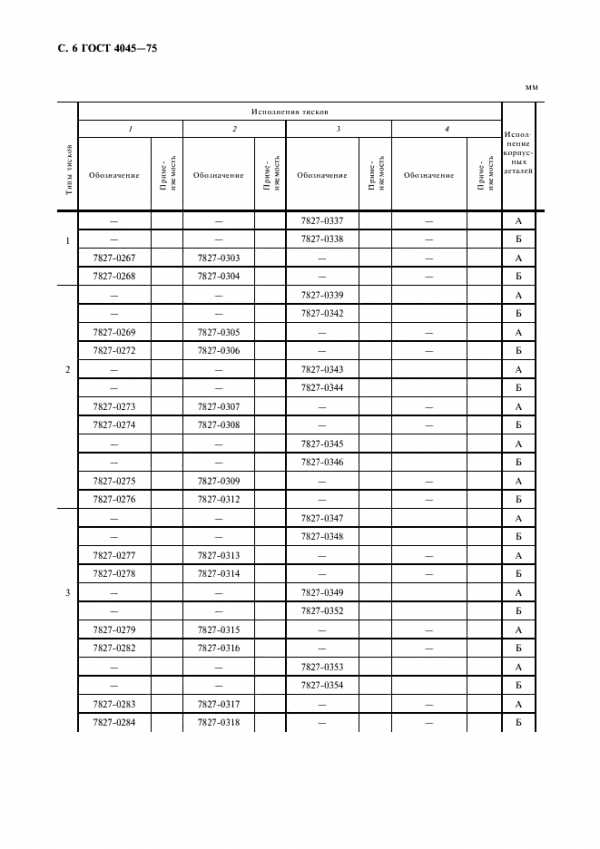

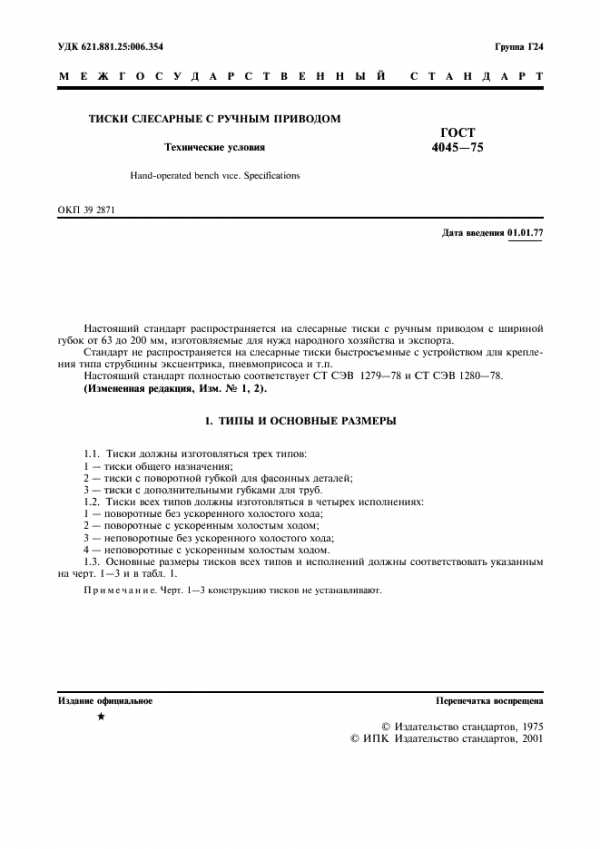

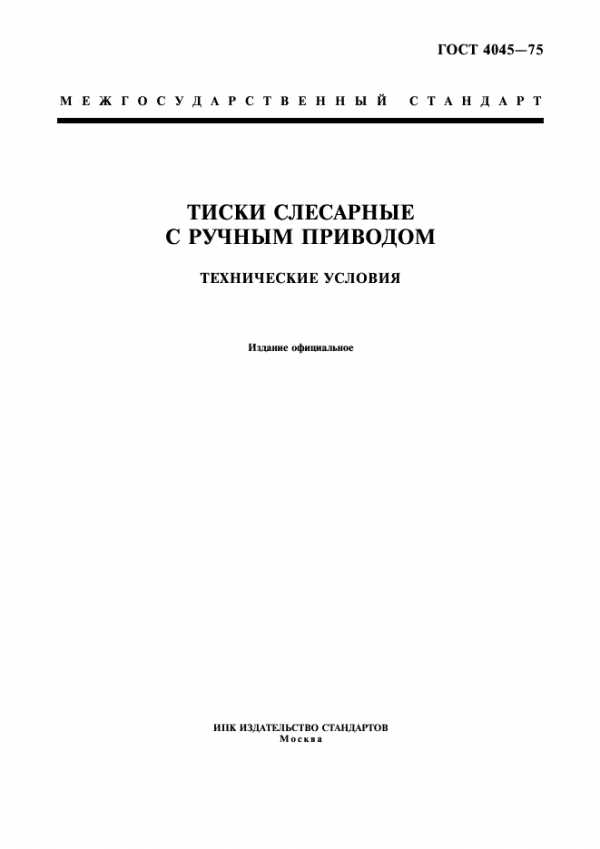

ГОСТ 4045-75 Тиски слесарные с ручным приводом. Технические условия

Название англ.: Vise with hand driwes. Specifications

Содержание госта: Настоящий стандарт распространяется на слесарные тиски с ручным приводом с шириной губок от 63 до 200 мм, изготовляемые для нужд народного хозяйства и для экспорта. Стандарт не распространяется на слесарные тиски быстросъемные с устройством для крепления типа струбцины, эксцентрика, пневмоприсоса и т. п.
















Похожие документы

  • ГОСТ 7890-93 Краны мостовые однобалочные подвесные. Технические условия
  • ГОСТ ИСО 10816-3-2002 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин в ст. минус 1
  • ГОСТ Р 52659-2006 Нефть и нефтепродукты. Методы ручного отбора проб
  • ГОСТ Р 52726-2007 Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия
  • ГОСТ 12.2.118-2006 Ножницы. Требования безопасности
  • ГОСТ ЕН 1005-2-2005 Безопасность машин. Физические возможности человека. Часть 2. Составляющая ручного труда при работе с машинами и механизмами

znaytovar.ru

ГОСТ 28241-89 Тиски ручные. Технические условия


ГОСТ 28241-89

Группа Г24

МКС 25.140.30
ОКП 39 2681

Дата введения 1991-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 23.08.89 N 2618

3. ВЗАМЕН ГОСТ 7226-72 и ГОСТ 17430-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ПЕРЕИЗДАНИЕ. Июль 2006 г.


Настоящий стандарт распространяется на ручные тиски, предназначенные для мелких слесарных работ, изготовляемые для нужд народного хозяйства и экспорта.

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Ручные тиски должны изготовляться трех типов:

1 - шарнирные;

2 - с коническим креплением;

3 - пружинные.

Тиски типа 1 должны изготовляться трех исполнений:

1 - без струбцины-наковальни;

2 - со съемной струбциной-наковальней;

3 - с несъемной струбциной-наковальней.

1.2. Основные размеры тисков типа 1 исполнения 1 должны соответствовать указанным на черт.1 и в табл.1, типа 1 исполнений 2 и 3 - на черт.2 и в табл.2, типа 2 - на черт.3 и в табл.3, типа 3 - на черт.4 и в табл.4.

Черт.1-4 не определяют конструкцию.

Черт.1. Тип 1. Исполнение 1

Тип 1

________________
* Размеры для справок.

Черт.1

Таблица 1

мм

Обозначение тисков

Приме-
няемость

±0,5

Раскрытие губок, не менее







7827-0031

36

28

36

70

27

100

60

M8

7827-0032

40

30

40

75

31

125

80

M10

7827-0033

45

40

45

90

40

150

95

7827-0035

50

50

50

105

44

170

110

M12

7827-0037

56

55

55

112

48

180

115

M16

Черт.2. Тип 1. Исполнение 2, 3


Тип 1


Черт.2

Таблица 2

мм

Обозначение тисков

Приме-
няемость

Испол-
нение

±0,5







7827-0061

2

45

160

166

35,0

48,5

25

27

7827-0062

3

148

27,0

40,0

16

20

7827-0063

2

50

176

170

38,5

51,5

-

-

7827-0064

3

7827-0065

2

56

181

180

43,0

52,0

-

-

7827-0066

3

Черт.3. Тип 2


Тип 2

________________
* Размеры для справок.


Черт.3

Примечание. Размеры 16 и даны без учета толщины изоляционных и декоративных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.

Таблица 3

мм

Обозначение тисков

Применяемость

±0,5

Раскрытие губок, не менее




7827-0055

8

4

16

110

М6

7827-0041

16

7

34

125

М8

Черт.4. Тип 3


Тип 3

________________
* Размеры для справок.

Черт.4

Таблица 4

мм

Обозначение тисков

Приме-
няемость

±0,5

Раскрытие губок, не менее








7827-0051

6

5,5

11

22

12

110

40

M4

2,5

7827-0052

10

6,5

13

25

16

125

46

M4

2,5

7827-0053

16

15

27

20

140

52

M5

3,0

7827-0054

20

7,0

15

27

22

140

64

M5

3,5



Пример условного обозначения ручных тисков типа 3, с шириной губок 16 мм, с покрытием Х9:

Тиски 7827-0053 Х9 ГОСТ 28241-89

1.3. Предельные отклонения размеров, указанных в табл.1-4 кроме и : h26, h26, .

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ручные тиски должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, а для продажи через розничную торговую сеть - и по образцам, утвержденным в установленном порядке.

2.2. Корпус, наковальня тисков типа 1, губки и рукоятки тисков типа 2 должны быть изготовлены из стали 45 по ГОСТ 1050 или 45Л по ГОСТ 977; корпус тисков типа 3 - из стали 65Г по ГОСТ 14959.

Твердость губок, наковальни тисков типа 1 должна быть не менее 46,5 HRC; губок тисков типов 2 и 3 и рукоятки тисков типа 2 на длине конуса - не менее 40 HRC.

Примечания:

1. Допускается применять стали других марок с физико-механическими свойствами в термически обработанном состоянии не ниже чем в указанных марках стали.

2. Допускается изготовление рукоятки из полистирола по ГОСТ 20282, его сополимеров, из полиакрилатов или из других материалов по технической документации, утвержденной в установленном порядке.

2.3. Губки тисков типов 1 и 2 должны легко без заеданий раскрываться.

2.4. Допуск прямолинейности верхних кромок рабочих поверхностей губок по линиям, проходящим через вершины зубьев рифлений - 0,1 мм.

Допуск параллельности верхних кромок рабочих поверхностей губок тисков на длине рабочего хода: 1 мм - 0,1 мм, 2/3 величины раскрытия губок - 0,2 мм.

2.5. Относительное смещение верхних кромок рабочих поверхностей губок при закрытых тисках не должно быть более 0,2 мм.

2.6. Пружины тисков типов 1 и 2 и корпус тисков типа 3 должны обеспечивать раскрытие губок на величину, указанную в таблицах.

2.7. На рабочей поверхности губок тисков должны быть нанесены рифления по ГОСТ 21474 с шагом 1...1,6 мм для тисков типа 1 и 0,8...1 мм для тисков типов 2 и 3.

Допускается по согласованию с потребителем губки тисков типов 2 и 3 изготовлять без рифлений.

2.8. Резьба в деталях тисков должна быть выполнена по ГОСТ 24705. Допуски на резьбу - 8h и 7Н по ГОСТ 16093.

2.9. Детали тисков должны иметь одно из защитно-декоративных покрытий, указанных в табл.5.

Таблица 5

Группа условий эксплуатации по ГОСТ 9.303

Защитно-декоративные покрытия

Обозначение по ГОСТ 9.306 (по ГОСТ 9.032)

1

Хромовое с толщиной 9 мкм

Х9

Окисное с промасливанием

Хим. Окс. прм

Окисное


2-4

Цинковое толщиной 15 мкм, хроматированное

Ц15 хр.

Фосфатное с последующей окраской наружных поверхностей тисков (кроме резьб) нитроглифталевой эмалью НЦ-132 или пентафталевой эмалью ПФ-115 разных цветов по IV классу с покрытием осветленных головок губок лаков


5-8

Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом толщиной 7 мкм

Н14. Н7., X1.

Кадмиевое толщиной 21 мкм, хроматированное

Кд.21.хр.


Примечания:

1. Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.303, ГОСТ 9.306 и ГОСТ 9.032 по защитно-декоративным свойствам, не уступающие указанным в табл.5.

2. Для деталей, имеющих резьбу, защитно-декоративное покрытие - по ГОСТ 9.303.

3. Допускается по согласованию с потребителем осветлять поверхности деталей с последующим нанесением на них лака или временной противокоррозионной защиты по ГОСТ 18088.

2.10. Рабочая плоскость струбцины-наковальни должна быть параллельна опорной плоскости прижимной части корпуса и перпендикулярна оси прижимного болта. Допуск параллельности - 0,75 мм.

2.11. Шероховатость наружных поверхностей губок тисков типов 1-3, рабочих поверхностей губок тисков типов 2 и 3, выполненных без рифлений, а также рабочей плоскости наковальни должна быть не более 3,2 мкм; конуса рукоятки и сопрягаемых с ним поверхностей губок тисков типа 2 - не более 1,6 мкм, остальных поверхностей деталей тисков типа 1 - не более 6,3 мкм, типов 2 и 3 - не более 3,2 мкм по ГОСТ 2789.

Шероховатость наружных поверхностей под покрытие эмалью допускается не более предыдущего значения в ряду шероховатости.

2.12. Технические требования к качеству покрытий тисков - по ГОСТ 9.301 и ГОСТ 9.032.

2.13. Тиски типа 1 должны выдерживать испытательные крутящие моменты, указанные в табл.6, а тиски типа 2 должны выдерживать испытательный крутящий момент, равный 7,0 Н·м (0,7 кгс·м).

Таблица 6

Ширина губок, мм

Испытательный крутящий момент Н·м (кгс·м)

36; 40

14,7 (1,5)

45

24,5 (2,5)

50; 56

29,4 (3,0)

2.14. На тисках должна быть четко нанесена маркировка, содержащая:

а) товарный знак предприятия-изготовителя;

б) обозначение тисков.

Допускается цену и обозначение тисков, предназначенных для продажи через розничную торговую сеть, проставлять на индивидуальной упаковке.

2.15. Упаковка тисков и остальные требования к маркировке - по ГОСТ 18088.

3. ПРИЕМКА

Приемка тисков - по ГОСТ 26810.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Контроль размеров, шага насечки и измерение допусков параллельности и перпендикулярности рабочей плоскости наковальни должны проводиться универсальными измерительными средствами или специальными шаблонами.

4.2. Контроль твердости закаленных частей деталей тисков должен проводиться по ГОСТ 9013.

4.3. Отсутствие заеданий и легкость хода губок тисков относительно шарнира проверяют вручную.

4.4. Проверка тисков на соответствие требованиям п.2.4 должна производиться в следующем порядке:

Контроль прямолинейности верхних кромок рабочих поверхностей осуществляется с помощью поверочной лекальной линейки и щупа. При контроле щуп толщиной 0,1 мм не должен проходить в просвет между рабочей поверхностью линейки и контролируемой кромкой.

Отклонение от параллельности верхних кромок рабочих поверхностей на длине рабочего хода определяют как разность расстояний между кромками, измеренными в крайних сечениях губок при последовательном зажиме двух вставок разной толщины, закаленных до 49...53 HRC.

Толщина вставок должна быть равна 1 мм или 2/3 от максимальной величины раскрытия губок. Ширина вставок не должна быть больше 1/6 ширины губок.

Допуск параллельности граней вставок 0,01 мм.

Допуск параллельности верхних кромок губок измеряется с помощью штангенциркуля или щупа в крайних точках тисков.

4.5. Относительное смещение верхних кромок губок проверяют при закрытых тисках универсальными измерительными средствами или специальным шаблоном.

4.6. Резьба и допуски на резьбу должны проверяться микрометром со вставками для измерения метрических и дюймовых резьб по ГОСТ 4380 или резьбовыми калибрами.

4.7. Шероховатость поверхностей ручных тисков проверяют сравнением с образцами шероховатости поверхностей по ГОСТ 9378 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных в п.2.11.

4.8. Качество гальванических покрытий проверяют по ГОСТ 9.302, лакокрасочных - по ГОСТ 22133, ГОСТ 9.032.

4.9. Пружины тисков типов 1 и 2 проверяют многократным сжатием губок до их касания (не менее 20 раз), после этого пружины не должны иметь остаточной деформации.

4.10. Испытания тисков на прочность проводят путем зажима стального бруска, имеющего размеры, равные ширине губок и 2/3 максимальной величины раскрытия губок соответствующего типоразмера тисков, при трехкратном приложении к тискам крутящих моментов, указанных в п.2.13.

После испытаний тиски не должны иметь остаточных деформаций и должны быть пригодны для дальнейшей работы.

4.11. Рабочие элементы струбцины-наковальни должны испытываться на прочность сгибанием на ней под углом 90° полосы из стали марки 20 по ГОСТ 1050 размером 2х30 мм, расположенной на плоской части наковальни, и загибанием ее на конусной части наковальни по максимальному радиусу конуса.

Испытания должны проводиться молотком массой 200 г. После испытаний не должно быть вмятин, выкрошенных мест на поверхностях наковальни и конусов, а также повреждений прижимного болта, шайбы и других дефектов струбцины-наковальни. Качание тисков в струбцине-наковальне не допускается.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение тисков - по ГОСТ 18088.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Изготовитель гарантирует соответствие тисков требованиям настоящего стандарта при соблюдении условий эксплуатации, хранения и транспортирования.

6.2. Гарантийный срок эксплуатации тисков - 9 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления - со дня получения потребителем.

Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Стандартинформ, 2006
