Трансформатор ТЛМ-10-2 Старый тип

Трансформатор ТЛМ-10-2 Старый тип – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Старый тип предназначен для установки в комплектные распределительные устройства с двухсторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-2 Старый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-2 старого типа


Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!



Основные технические характеристики трансформатора ТЛМ-10-2 старого типа:

ПараметрЗначение
 Величина номинального напряжения, кВ10
 Величина наибольшего рабочего напряжения, кВ12
 Величина номинальной частоты переменного тока, Гц50, 60
 Величина номинального первичного тока, А20; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
 Величина номинального вторичного тока, А5
 Количество вторичных обмоток, шт.2

Значение номинальной нагрузки вторичных обмоток, ВА:

– для измерений

при активно-индуктивном характере нагрузки и cosφ=0,8

– для защиты

при активно-индуктивном характере нагрузки и cosφ=0,8

10

15

Значение классов точности вторичных обмоток:

– для измерений

при номинальном первичном токе 20-200А

при номинальном первичном токе 300-1500А

– для защиты





0,5S; 0,5

0,2S; 0,2; 0,5S; 0,5

10P

 Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А

20-600

600-800

1000, 1500





15

10

Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А

20

30

50

100

150

200

300, 400

600, 800

1000, 1500





1,08

1,85

2,8

6,3

7,2

10,1

18,4

23

26

 Значение тока электродинамической стойкости, кА, при номинальном первичном токе, А

20

30

50

100

150, 200

300-1500





5

8

17,6

35,2

52

100



Конструкция трансформатора ТЛМ-10-2 старого типа. Трансформатор ТЛМ-10-2 Старый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 изготавливают либо комбинированные (обе обмотки служат для измерения и защиты), либо одну обмотку – для измерения, другую – для защиты. Вторичные обмотки наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием 2/3 шины. Заливка трансформаторов ТЛМ-10 старого типа производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.



Видео трансформатора ТЛМ-10-2:




Фото трансформатора ТЛМ-10-2 старого типа:

  • Шильдик трансформатора ТЛМ-10-2 400/5 кл. т. 0,5S Шильдик трансформатора ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S Трансформатор ТЛМ-10-2 400/5 кл. т. 0,5S
  •

Вы можете заказать трансформатор ТЛМ-10-2 Старый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45 (068)256-29-77  (093)113-81-73
  • < Трансформатор ТЛМ-10-3 Старый тип
  • Трансформатор ТЛМ-10-1 Старый тип >
Автор: Денис Ярошенко

energosfera.org.ua

Трансформатор ТЛМ-10-1 Старый тип

Трансформатор ТЛМ-10-1 Старый тип – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Старый тип предназначен для установки в комплектные распределительные устройства с односторонним обслуживанием внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-1 Старый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-1 старого типа


Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!



Основные технические характеристики трансформатора ТЛМ-10-1 старого типа:

ПараметрЗначение
 Величина номинального напряжения, кВ10
 Величина наибольшего рабочего напряжения, кВ12
 Величина номинальной частоты переменного тока, Гц50, 60
 Величина номинального первичного тока, А20; 30; 50; 100; 150; 200; 300; 400; 600; 800; 1000; 1500
 Величина номинального вторичного тока, А5
 Количество вторичных обмоток, шт.2

Значение номинальной нагрузки вторичных обмоток, ВА:

– для измерений

при активно-индуктивном характере нагрузки и cosφ=0,8

– для защиты

при активно-индуктивном характере нагрузки и cosφ=0,8

10

15

Значение классов точности вторичных обмоток:

– для измерений

при номинальном первичном токе 20-200А

при номинальном первичном токе 300-1500А

– для защиты





0,5S; 0,5

0,2S; 0,2; 0,5S; 0,5

10P

 Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А

20-600

600-800

1000, 1500





15

10

Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А

20

30

50

100

150

200

300, 400

600, 800

1000, 1500





1,08

1,85

2,8

6,3

7,2

10,1

18,4

23

26

 Значение тока электродинамической стойкости, кА, при номинальном первичном токе, А

20

30

50

100

150, 200

300-1500





5

8

17,6

35,2

52

100



Конструкция трансформатора ТЛМ-10-1 старого типа. Трансформатор ТЛМ-10-1 Старый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 изготавливают либо комбинированные (обе обмотки служат для измерения и защиты), либо одну обмотку – для измерения, другую – для защиты. Вторичные обмотки наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием 2/3 шины. Заливка трансформаторов ТЛМ-10 старого типа производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.



Видео трансформатора ТЛМ-10-1:





Фото трансформатора ТЛМ-10-1 старого типа:

  • Шильдик трансформатора ТЛМ-10-1 150/5 кл. т. 0,5S Шильдик трансформатора ТЛМ-10-1 150/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 150/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
  • Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S Трансформатор ТЛМ-10-1 600/5 кл. т. 0,5S
  •

Вы можете заказать трансформатор ТЛМ-10-1 Старый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45 (068)256-29-77  (093)113-81-73
  • < Трансформатор ТЛМ-10-2 Старый тип
  • Трансформатор ТПЛУ-10 >
Автор: Денис Ярошенко

energosfera.org.ua

ОПОРНЫЙ ТРАНСФОРМАТОР ТОКА ТЛМ-10 У3

Трансформатор ТЛМ-10 У3 предназначен для установки в комплектные распределительныеустройства (КРУ) и служит для передачи сигнала измерительной информацииизмерительным приборам и (или) устройствам защиты и управления, дляизолирования цепей вторичных соединений от высокого напряжения в электрическихустановках переменного тока на класс напряжения до 10 кВ частоты 50или 60 Гц. Трансформатор изготавливается в климатическом исполнении “Т” и “УХЛ” категори и размещения 3 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях.
Трансформаторы выпускаются с одной вторичной обмоткой для измерения иодной вторичной обмоткой для защиты.

Технические характеристики:

Наименование параметра

Показатель

Номинальное напряжение, кВ

10

Номинальная частота переменного тока, Гц

50 или 60

Номинальный вторичный ток, А

5

Номинальный первичный ток, А

50, 100, 150, 200, 300, 400,600, 800, 1000, 1500

Число вторичных обмоток

2

Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,5
10Р

Номинальная вторичная нагрузка при коэффициенте
мощности cos y = 0,8, В-А:
вторичной обмотки для измерений
вторичной обмотки для защиты

10
15

Номинальная предельная кратность вторичной обмоткидля защиты, не менее
50-800 А
1000, 1500 А

15
10

Трехсекундный ток термической стойкости, кА, приноминальном первичном токе, А:
50
100
150
200
300–400
600-800
1000-1500



2,8
6,3
1,2
10,1
18,4
23,0
26,0

Ток электродинамической стойкости, кА, при
номинальном первичном токе, А:
50
100
150-200
300-1500



17,6
35,2
52,0
100,0

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75

Масса, кг.

25

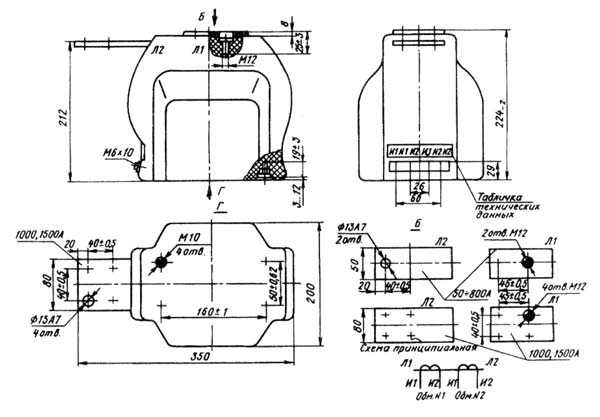

Чертеж трасформатора тока ТЛМ-10-1 У3:

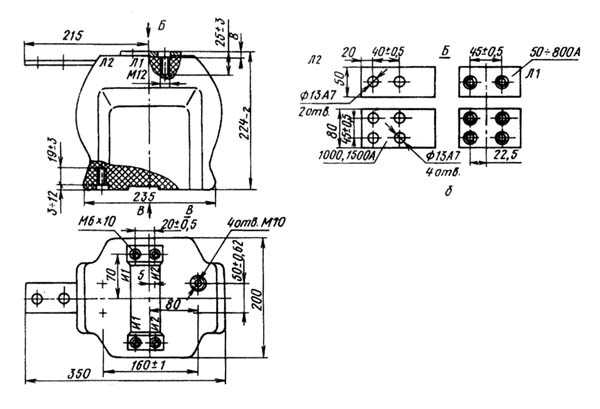

Чертеж трансформатора тока ТЛМ-10-2 У3:

Варианты обозначения: трансформаторТЛМ10 У3, ТЛМ10У3, ТЛМ-10У3, ТЛМ-10У 3

promsouz.com

Трансформатор ТЛМ-10

          Назначение и область применения

          Трансформатор тока ТЛМ-10 опорный, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц класса напряжения 10 кВ.

          Трансформатор устанавливается в комплектные распределительные устройства (КРУ) внутренней установки, а также в сборные камеры одностороннего обслуживания (КСО) для изолирования цепей вторичных соединений от высокого напряжения.

          Трансформаторы изготавливаются разных конструк­тивных вариантов в климатическом исполнении «У» или «Т», категории размещения 3 или 2 по ГОСТ 15150.

          Трансформаторы могут поставляться с защитной крышкой для пломбирования вторичных выводов от несанкционированного подключения.

Технические параметры

Наименование параметра

Значение

Номинальное напряжение, кВ

10

Номинальный первичный ток, А

5-1500

Номинальный вторичный ток, А

5

Количество вторичных обмоток

2 или 3

Номинальная вторичная нагрузка с коэффициентом мощности cosφ2=0,8, В-А:

обмотки для измерения

10

обмотки для защиты

15

Класс точности обмотки: для измерения для защиты

для измерения:

0,2S; 0,2; 0,5S; 0,5

для защиты:

10P

Ток односекундной термической стойкости, кА

0,35 – 31,5

Ток электродинамической стойкости, кА

1,5-100

Номинальная предельная кратность обмотки для защиты

10

Номинальный коэффициент безопасности приборов обмотки для измерения

2-20



Габаритные и установочные размеры

nemz.ru

48923-12: ТЛМ-10 Трансформаторы тока – Производители и поставщики

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТЛМ-10 Назначение средства измерений

Трансформаторы тока ТЛМ-10 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ.

Описание

Трансформаторы тока ТЛМ-10 (далее – трансформаторы) выполнены в виде опорной конструкции Имеет различные конструктивные варианты, отличающиеся количеством вторичных обмоток и расположением присоединительных выводов. Корпус трансформатора выполнен из эпоксидного компаунда, является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Выводы первичной обмотки включаются в цепь измеряемого тока. Трансформатор ремонту не подлежит.

Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов,

Рис. 1 – Фотография общего вида трансформаторов тока ТЛМ-10. Метрологические и технические характеристики

Основные метрологические и технические характеристики приборов указаны в таблице 1.

Таблица 1

Наименование параметра

Значение

Номинальное напряжение, кВ

10

Номинальный первичный ток, А

5; 10; 15; 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500

Номинальный вторичный ток, А

1; 5

Номинальная частота, Гц

50 или 60*

Число вторичных обмоток

2; 3

Ток трехсекундной термической стойкости, кА

от 0,35 до 40

Ток электродинамической стойкости, кА

от 1,54 до 100

Наименование параметра

Значение

Номинальная вторичная нагрузка при еоБф 2 = 0,8, ВА, для класса точности:

0,2S; 0,2; 0,5S; 0,5 10Р

30

30

Класс точности вторичных обмоток: для измерений для защиты

0,2S; 0,2; 0,5S;0,5 5Р;10Р

Номинальная предельная кратность Кном для класса 10Р

от 10 до 19

Номинальный коэффициент безопасности приборов К Бном

от 2 до 20

Климатическое исполнение по ГОСТ 15150-69

У3; Т3; У2; Т2

Средняя наработка до отказа, ч

4106

Длина, мм, не более

345

Ширина, мм, не более

200

Высота, мм, не более

235

Масса, кг, не более

25

Примечание

* – для трансформаторов, предназначенных для поставок на экспорт

Знак утверждения типа

Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.

Комплектность

В комплект поставки входят:

–    трансформатор тока ТЛМ-10 – 1 шт.;

–    паспорт – 1 экз.

–    Руководство по эксплуатации -1 экз. на партию в один адрес.

Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Сведения о методах измерений

Метод измерений с помощью трансформаторов тока ТЛМ-10 указан в документе ИБЛТ.671213.005 РЭ «Трансформаторы тока ТЛМ-10. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТЛМ-10

1.    ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

2.    ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».

3.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

all-pribors.ru

Трансформатор тока ТЛМ-10-1 300/5 — ИТСАР — Трансформаторы

Описание товара

Цена на трансформаторы в наличии снижена!!!

Опорный трансформатор тока ТЛМ-10-1 300/5 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ.

Трансформатор тока ТЛМ-10-1 300/5 изготавливается в исполнении У и Т. Категории размещения 2 или 3  по ГОСТ 15150-69.

Основные технические характеристики трансформаторов тока ТЛМ-10-1 300/5:

ПараметрЗначение
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальная частота, Гц50
Номинальный первичный ток, А300
Номинальный вторичный ток, А5
Количество вторичных обмоток2-4
Номинальная вторичная нагрузка обмоток
с коэффициентом мощности cos φ2=0,8, ВА:- для учета и измерения
— для защиты
10*
15*
Класс точности обмоток:
— для учета и измерения- для защиты
0,2S; 0,2; 0,5S; 0,5
5Р; 10Р*
Ток односекундной термической стойкости, кА0,35-40
Ток электродинамической стойкости, кА1,5-100
Номинальный коэффициент безопасности приборов обмотки для измерения10
Номинальная предельная кратность обмотки для защиты2-20

Габаритные размеры и схема (нажмите для увеличения):

Вес: 23 кг.

Аналоги представлены в «Таблице взаимозаменяемости трансформаторов»

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

itsar.biz

Трансформатор ТЛМ-10-3 Старый тип

Трансформатор ТЛМ-10-3 Старый тип – литой малогабаритный измерительный трансформатор тока. Предназначен для уменьшения высоких первичных значений тока до значений пригодных для измерений, вырабатывает сигнал измерительной информации для электроизмерительных приборов, а также цепей релейной защиты и автоматики. Одновременно служит изоляцией вторичных цепей от высокого первичного напряжения, что в свою очередь позволяет сделать работу в электроустановках более безопасной. Трансформатор ТЛМ-10-1 Старый тип предназначен для установки в комплектные распределительные устройства внутренней установки переменного тока, частоты 50, 60 Гц.

Трансформатор ТЛМ-10-3 Старый тип изготавливают в климатическом исполнении “У” или “Т”, категории размещения 3 и его необходимо эксплуатировать при следующих условиях:
– установку необходимо производить на высоте не превышающей 1000м над уровнем моря;
– верхнее значение температуры внутри КРУ +45°C, нижнее – до -50°C для исполнения “У” и от +60°C до -10°C для исполнения “Т”;
– допустимое значение влажности воздуха согласно ГОСТ 155-43.1;
– неагрессивная и не взрывоопасная окружающая среда;
– положение в котором может работать трансформатор – любое.

Чертеж, габаритные и установочные размеры трансформатора ТЛМ-10-3 старого типа


Внимание! При эксплуатации трансформатора, вторичные обмотки должны быть замкнуты!



Основные технические характеристики трансформатора ТЛМ-10-3 старого типа:

ПараметрЗначение
 Величина номинального напряжения, кВ10
 Величина наибольшего рабочего напряжения, кВ12
 Величина номинальной частоты переменного тока, Гц50, 60
 Величина номинального первичного тока, А600; 800; 1000; 1500
 Величина номинального вторичного тока, А5
 Количество вторичных обмоток, шт.3

Значение номинальной нагрузки вторичных обмоток, ВА:

– для измерений

при активно-индуктивном характере нагрузки и cosφ=0,8

– для защиты

при активно-индуктивном характере нагрузки и cosφ=0,8

10

15

Значение классов точности вторичных обмоток:

– для измерений



– для защиты



0,2S; 0,2; 0,5S; 0,5

10P

 Величина номинальной предельной кратности вторичной обмотки для защиты, не менее, при номинальном первичном токе, А

600-800

1000, 1500





15

10

Значение трехсекундного тока термической стойкости, кА, при номинальном первичном токе, А

600, 800

1000, 1500



23

26

 Значение тока электродинамической стойкости, кА

 100



Конструкция трансформатора ТЛМ-10-3 старого типа. Трансформатор ТЛМ-10-3 Старый тип имеет вид опорной конструкции. Конструкция трансформатора содержит магнитопровод, первичную и вторичные обмотки. Вторичные обмотки 5 наматывают на гильзы из электрокартона проводом типа ПЭТВ. Затем они одеваются на один из трех заранее зашихтованных и изолированных стержней магнитопровода 4. Для подвески вторичной обмотки в заливочной форме, под нее закладывают ленту из картона толщиной 2мм. В тоже время производится установка первичной обмотки 6, намотанной из меди прямоугольного сечения. Межвитковой изоляцией в первичной обмотке служат прокладки из стеклотекстолита типа СТЭФ толщиной 5мм. Буферный слой обеспечивается нанесением на первичную обмотку хлопчатобумажной ленты. Обмотка дополнительно изолируется в месте выхода выводов лентой типа ЛТ или ЛЦ. После того, как установлены обмотки, зашихтовывается четвертая сторона магнитопровода. Буферный слой магнитопровода обеспечивается намоткой киперной ленты в один слой с перекрытием 2/3 шины. Заливка трансформаторов ТЛМ-10 старого типа производится при атмосферном давлении, поэтому требования к буферному слою невелики. При заливке первичную обмотку крепят в форме при помощи гаек 7 с резьбой М12. В эти гайки ввинчиваются болты, которые проходят через отверстия в выводе Л1 первичной обмотки. Вывод первичной обмотки Л2 закрепляется в специальном пазу. В основании трансформатора (на опорной поверхности) залиты четыре гайки 2 с резьбой М10 для крепления трансформатора на месте установки. Для надежного крепления этих гаек в электроизоляционный компаунд заливают шайбы 1. Выводы вторичных обмоток расположены в нижней части трансформатора. Их припаивают к зажимам 3 с резьбой М6.

Вы можете заказать трансформатор ТЛМ-10-3 Старый тип в компании “ЭнергоСфера” по телефону:

(066)473-42-45 (068)256-29-77  (093)113-81-73
  • < Трансформатор ТЛМ-10 Новый тип
  • Трансформатор ТЛМ-10-2 Старый тип >
Автор: Денис Ярошенко

energosfera.org.ua

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
