Трансформатор ТМН 6300 с РПН

производство трансформаторов, подстанций, электрооборудования

  1. Главная страница
  2. Продукция
  3. Трансформаторы ТМН
  4. Трансформатор ТМН 6300 с РПН

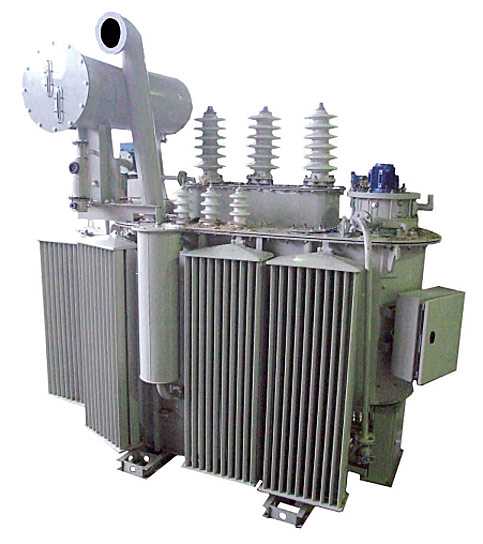

Трансформатор ТМН 6300 с РПН

Предлагаем ознакомиться с герметичными силовыми трансформаторами ТМН 6300 с регулированием напряжения под нагрузкой, предназначенными для эксплуатации в электрических распределительных сетях абонентов и преобразования электроэнергии, поступающей потребителям с подстанций. Нередко именно эти модели устанавливают на средних и крупных промышленных объектах для удовлетворения собственных нужд предприятий.

Для регулирования напряжения трансформатор ТМН 6300 с РПН оснащен устройством переключения без возбуждения (ПБВ). В отличие от моделей ТМГ изменять уровень напряжения можно без отключения агрегата от цепи питания.

Трансформаторы ТМН эксплуатируют не менее 25 лет. И на протяжении всего этого времени ввиду особенностей конструкции трансформаторы практически не нуждаются в профилактических и ремонтных мероприятиях.

Корректированные уровни звуковой мощности трансформаторов с пониженным уровнем шума

Типовая мощность трансформатора, кВАКорректированный уровень звуковой мощности, LPA, дБА 6-35 кВ
630073

Основной особенностью конструкции трансформаторов ТМН 6300 с РПН является гофрированный бак. Это необычный маслорасширительный бак. Повышенный объем масла компенсируется за счет пластичной деформации гофрированных стенок. Во время заполнения бачка маслом соблюдаются условия полного вакуума.

Все вышеперечисленное позволяет сохранить диэлектрические свойства масла в трансформаторах на протяжении всего периода эксплуатации. Отсутствует необходимость замены, снятия проб, защите от окисления или увлажнения.

С увеличением температуры масло расширяется, что приводит к деформации стенок. Так вы можете компенсировать любые расширения объема масла и защитить гофрированный бак от разрыва.

Применение современных технологий приводит к снижению числа потерь во время работы трансформатора ТМН 6300 с РПН на холостом ходу или в случае короткого замыкания.

Преимущества трансформаторов ТМН 6300 с РПН

  • Малый уровень шума при работе трансформаторов, что возможно за счет проведения опрессовки на всех обмотках.
  • Производитель гарантирует отсутствие дефектов самого трансформатора и сварочных швов, поскольку все это проверяется ультразвуковой диагностикой.
  • Отсутствует необходимость проведения профилактических работ, ревизии трансформатора ТМН 6300 с РПН на протяжении всего периода эксплуатации.
  • Стеклянный указатель позволит вам контролировать уровень масла.
  • Предохранительный клапан гарантирует дополнительную безопасность устройства от перенапряжения и избыточного давления.

Основные технические характеристики

Тип трансформатораТМН, ТМНС, ТДН, ТДНС, ТРДН, ТРДНС

Мощность

1000 – 25 000 кВА

Группа соединения обмоток

Y/D-11, D/D-0, D/Yn-11, Y/Yn-0

Материал обмоток ВН и НН

алюминий/медь

Номинальное высшее напряжение

10,5 – 35 кВ

Номинальное низшее напряжение

690 В, 6 кВ, 10 кВ

Количество ступеней регулирования напряжения

± 8 х 1,5%

± 8 х 1,25%

± 6 х 1,5%

± 4 х 2,5%

Номинальное значение климатических факторов

У1, УХЛ1 по ГОСТ 15150 и ГОСТ 15543.1

Охлаждение

AN (естественное) – до 10 000 кВА

AF (принудительное) – от 10 000 кВА

Температура эксплуатации, транспортировки и хранения

– 45 … + 40 °С для У1

– 60 … + 40 °С для УХЛ1

Срок службы

30 лет

Гарантийный срок

до 5 лет

Стандарт

ГОСТ Р 52719-2007, ГОСТ 11920-85,

ГОСТ 1516.3-96

Специальное исполнение

по заказу клиента

transformator.ru

Трансформатор силовой трансформатор ТМН-6300 электротехническое оборудование тмн-6300 6300 кВт, трансформатор 6 МВА



ТМН-6300/110-У1 – силовой масляный трехфазный двухобмоточный трансформатор с естественной циркуляцией воздуха и масла, с регулированием напряжения под нагрузкой (РПН) предназначен для преобразования и поддержания заданного уровня напряжения в распределительных сетях общего назначения 110 кВ. Климатическое исполнение и категория размещения по ГОСТ 15150 – У1. Допустимая высота установки над уровнем моря – до 1000 м.



Скачать Трансформатор ТМН-6300/110-У1 [1,41 Mb] (cкачиваний: 212)
Посмотреть онлайн файл: Трансформатор ТМН-6300/110-У1



Технические характеристики



Наименование и размерность показателя

ТМН-6300/110-У1

Климатическое исполнение и категория размещения

У1

Номинальная мощность, кВА

обмотка ВН

6300

обмотка НН

6300

Номинальная частота, Гц

50

Номинальное значение

напряжения, кВ

ВН

115

НН

11

Схема и группа соединения обмоток

Yн-о/ Δ -11

Ступени регулирования РПН в нейтрали ВН

RS 9.3-III-200-72,5/L 10.19.1W

±16% ±9 ступеней

Напряжение короткого замыкания, %

10,5

Потери холостого хода / короткого замыкания, кВт

≤4,0/≤38

Ток холостого хода, не более, %

≤0,3

Газовое реле трансформатора

на 2 независимых сигнальных и 2 независимых отключающих контакта

Газовое реле РПН

на 2 контакта

Вид системы охлаждения: М (масляное с воздушным дутьем и естественной циркуляцией масла)

Испытательное напряжение

полных грозовых импульсов

линейного зажима, кВ

480/550

зажима нейтрали, кВ

200

Испытательное напряжение одноминутное

линейного зажима, кВ

200

зажима нейтрали, кВ

100

Напряжение питания, В

цепей управления

=220

цепей сигнализации

=220

двигателей РПН

~380

Передвижение трансформатора

поперечно-продольное

Ширина колеи, мм

продольного перемещения

1524

поперечного перемещения

2000

Форма катков

с ребордой поворотные

Вводы 110 кВ: с твердой RIP изоляцией и фарфоровой крышкой

Внешняя изоляция (категории II* (Б) по ГОСТ 9920-89): внутренняя изоляция – масляная, внешняя изоляция – фарфоровая

Масса, кг

активной части

9 130

масла, необх. для работы

9 515

транспортная

21 480

полная

24 650

Отправка (с маслом/без масла)

с маслом

Масло для доливки (сухое, очищенное), силикагель

в комплекте поставки

Габаритные размеры: длина (L)х ширина(B)х высота (H), мм

5090х2685х5110

Транспортные размеры (максимальные), LxBxH, мм

4290х1920х3330

Полный срок службы, лет

25



Трансформатор силовой ТМН-6300/110. Общий вид.

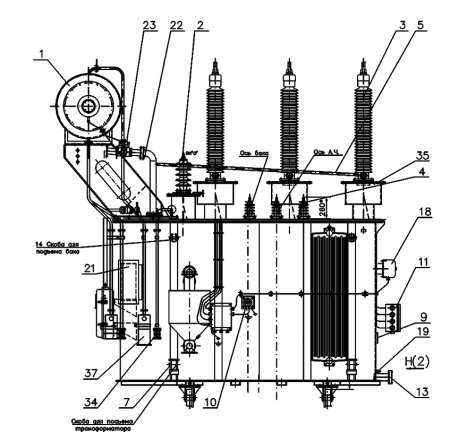

1. Вид спереди ТМН-6300/110

Спецификация.

1.Расширитель; 2. Ввод нейтрали ВН; 3. Ввод ВН; 4. Ввод НН; 5. Труба для отвода газа из установок трансформаторов тока; 7. Скоба для стропления при подъеме трансформатора; 9. Табличка трансформатора; 10. Термометр манометрический сигнальный; 11. Коробка клеммная; 13. Затвор поворотный дисковый DN 80 для слива масла из бака; 14. Крюк для подъема бака; 18. Клапан предохранительный; 19. Кран для взятия пробы масла; 21. Люк для осмотра устройства РПН; 22. Маслопровод; 23. Реле газовое трансформатора; 24. Серьга для зачалывания при перекатке трансформатора; 34. Вентиль DN 25 для долива масла в расширитель устройства РПН; 35. Установка трансформаторов тока ВН. 37. Воздухоосушитель трансформатора.



2. Вид сбоку ТМН-6300/110

Спецификация.

12. Бак трансформатора; 16. Каретка; 17. Каток; 20. Кран шаровый DN-50 для подсоединения вакуум-насоса; 27. Маслоуказатель трансформатора; 28. Пробка для слива остатков масла из расширителя трансформатора; 31. Маслоуказатель устройства РПН; 32. Пробка для слива остатков масла из расширителя устройства РПН; 33. Вентиль DN 25 для долива масла в расширитель трансформатора. 36. Реле защитное устройства РПН; 38. Воздухоосушитель устройства РПН; 40. Привод устройства РПН.

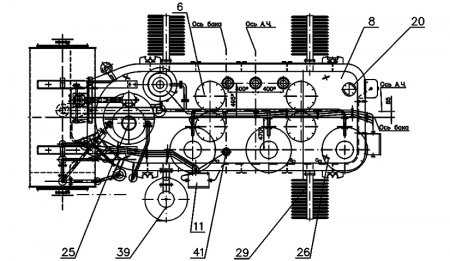

3. Вид сверху ТМН-6300/110

Спецификация.

6. Люки для раскрепления активной части в баке; 8. Крышка бака; 11. Коробка клеммная; 20. Кран шаровый DN-50 для подсоединения вакуум-насоса; 25. Устройство РПН; 26. Скоба для стропления при подъеме крышки; 29. Радиатор; 39.Фильтр термосифонный; 41. Датчик термометра манометрического.



Схема соединения обмоток ТМН-6300/110
(переключающее устройство: RS-9.3III-200-72.5/k-10.19.1 W)







www.bemz.by

ТМН-6300/110-У1, УХЛ1 – Тольяттинский Трансформатор

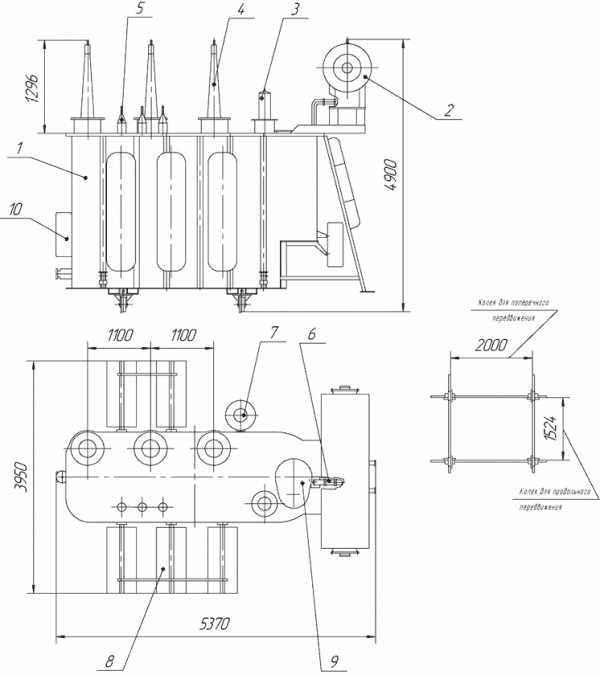

Трансформаторы силовые ТМН-6300/110-У1, УХЛ1 с регулированием напряжения под нагрузкой (РПН) ±16%±9 ступеней с системой охлаждения вида «М», предназначены для преобразования и передачи электрического переменного тока.

1. Бак трансформатора
2 Расширитель
3. Ввод 0 ВН
4. Ввод ВН
5. Ввод НН
6. Реле Бухгольца
7. Фильтр термосифонный
8. Радиатор
9. Устройство РПН
10. Шкаф

Тип трансформатора, обозначение нормативного документа

Номи-
нальная мощность, кВА

Номи-
нальное напряжение обмоток, кВ

Схема и группа соеди-
нения обмоток

Потери, Вт

Напря-
жение коро-
ткого
замы-
кания, %

Ток холос-
того хода, %

Габа-
ритные размеры, мм
длина х ширина х высота

ВН

НН

холо-
стого хода

корот-
кого замы-кания

ТМН-6300/110-У1,УХЛ1
СТО 15352615-001-2007

6300

115

6,6; 11,0

YH/D-11

6,5

35,0

10,5

0,50

5370x 3950x 4900

Наименование

Масса, кг

Масло, подлежащее доливке

2600

Транспортная с маслом

22200

Полная масса масла

10200

Полная масса

28700

Габаритные размеры указаны ориентировочно и уточняются при оформлении заказа на трансформатор.

Ещё по теме:

silovoytransformator.ru

Трансформатор ТМН 6300 35 6 КВа

Город

Регион/Область

Срок доставки

Майкоп

Республика Адыгея

3-4 дней

Уфа

Республика Башкортостан

1-3 дней

Улан-Удэ

Республика Бурятия

5-15 дней

Горно-Алтайск

Республика Алтай

1-2 дней

Минск – Козлова

Минск

1-2 дней

Назрань

Республика Ингушетия

1-2 дней

Нальчик

Кабардино-Балкарская Республика

1-2 дней

Элиста

Республика Калмыкия

1-2 дней

Черкесск

Республика Карачаево-Черкессия

1-2 дней

Петрозаводск

Республика Карелия

1-2 дней

Сыктывкар

Республика Коми

1-2 дней

Йошкар-Ола

Республика Марий Эл

1-2 дней

Саранск

Республика Мордовия

1-2 дней

Якутск

Республика Саха (Якутия)

1-2 дней

Владикавказ

Республика Северная Осетия-Алания

1-2 дней

Казань

Республика Татарстан

5-7 дней

Кызыл

Республика Тыва

5-7 дней

Ижевск

Удмуртская Республика

5-7 дней

Абакан

Республика Хакасия

5-7 дней

Чебоксары

Чувашская Республика

5-7 дней

Барнаул

Алтайский край

5-7 дней

Краснодар

Краснодарский край

5-7 дней

Красноярск

Красноярский край

5-7 дней

Владивосток

Приморский край

5-7 дней

Ставрополь

Ставропольский край

5-7 дней

Хабаровск

Хабаровский край

7-12 дней

Благовещенск

Амурская область

7-12 дней

Архангельск

Архангельская область

7-12 дней

Астрахань

Астраханская область

7-12 дней

Белгород

Белгородская область

7-12 дней

Брянск

Брянская область

7-12 дней

Владимир

Владимирская область

7-12 дней

Волгоград

Волгоградская область

7-12 дней

Вологда

Вологодская область

7-12 дней

Воронеж

Воронежская область

7-12 дней

Иваново

Ивановская область

7-12 дней

Иркутск

Иркутская область

7-12 дней

Калининград

Калиниградская область

7-12 дней

Калуга

Калужская область

4-7 дней

Петропавловск-Камчатский

Камчатская область

4-7 дней

Кемерово

Кемеровская область

4-7 дней

Киров

Кировская область

4-7 дней

Кострома

Костромская область

4-7 дней

Курган

Курганская область

4-7 дней

Курск

Курская область

1-3 дней

Санкт-Петербург

Ленинградская область

1-3 дней

Липецк

Липецкая область

1-3 дней

Магадан

Магаданская область

1-3 дней

Москва

Московская область

1-3 дней

Мурманск

Мурманская область

1-3 дней

Нижний Новгород

Нижегородская область

1-3 дней

Новгород

Новгородская область

1-3 дней

Новосибирск

Новосибирская область

1-3 дней

Омск

Омская область

1-3 дней

Оренбург

Оренбургская область

1-3 дней

Орел

Орловская область

1-3 дней

Пенза

Пензенская область

1-3 дней

Пермь

Пермская область

1-3 дней

Псков

Псковская область

1-3 дней

Ростов-на-Дону

Ростовская область

1-3 дней

Рязань

Рязанская область

1-3 дней

Самара

Самарская область

1-3 дней

Саратов

Саратовская область

1-3 дней

Южно-Сахалинск

Сахалинская область

1-3 дней

Екатеринбург

Свердловская область

1-3 дней

Смоленск

Смоленская область

1-2 дней

Тамбов

Тамбовская область

1-2 дней

Тверь

Тверская область

1-2 дней

Томск

Томская область

1-2 дней

Тула

Тульская область

1-2 дней

Тюмень

Тюменская область

1-2 дней

Ульяновск

Ульяновская область

1-2 дней

Челябинск

Челябинская область

1-2 дней

Чита

Читинская область

1-2 дней

Ярославль

Ярославская область

1-2 дней

Москва

г. Москва

1-2 дней

Санкт-Петербург

г. Санкт-Петербург

1-2 дней

Биробиджан

Еврейская автономная область

1-2 дней

пгт Агинское

Агинский Бурятский авт. округ

1-2 дней

Кудымкар

Коми-Пермяцкий автономный округ

1-2 дней

пгт Палана

Корякский автономный округ

1-2 дней

Нарьян-Мар

Ненецкий автономный округ

1-2 дней

Дудинка

Таймырский (Долгано-Ненецкий) автономный округ

1-2 дней

пгт Усть-Ордынский

Усть-Ордынский Бурятский автономный округ

1-2 дней

Ханты-Мансийск

Ханты-Мансийский автономный округ

1-2 дней

Анадырь

Чукотский автономный округ

1-2 дней

пгт Тура

Эвенкийский автономный округ

1-2 дней

Салехард

Ямало-Ненецкий автономный округ

1-2 дней

Грозный

Чеченская Республика

1-2 дней

transformator-energum.ru

Трансформаторы силовые ТМН-1000/35 – ТМН-6300/35-У1

ТМН 35 (ТМН-1000/35 – ТМН-6300/35-У1) – силовой трехфазный двухобмоточный масляный трансформатор, изготавливаемый ОАО «Кентауский трансформаторный завод» для стран с умеренным климатом. Имеет конструкцию, полностью соответствующую ГОСТам 11677 и 11920 и требованиям, предъявляемым к трансформаторам, предназначенным для данного типа климата: в наличии естественное масляное охлаждение и функция регулирования напряжения под нагрузкой (РПН) с диапазоном ±4 х 2,5%. Предназначен для функционирования в сетях 35 кВ.

Условия эксплуатации ограничиваются такими климатическими условиями: необходимая высота над уровнем моря – до 1 км, для умеренного климата рабочая температура окружающего воздуха – от минус 45 до плюс 40 C при относительной влажности воздуха до 80% при плюс 25C. Данный тип трансформаторов не предназначен для работы в экстремальных условиях, при вибрации, тряске и взрывоопасных условиях.

Конструкция трансформатора включает в себя специфические особенности: овальные баки ТМН 1000-6300 кВА и радиаторы, способствующие охлаждению трансформатора за счет увеличения охлаждаемой поверхности.
Для перемещения трансформатора в полном сборе под верхней рамой бака предусмотрены крюки. Крышка бака оснащена выводами НН и ВН, люками для раскрепления активной части, гнездом для термобаллона, расширителем, вентилем Ду-50. Внизу бака имеются пробки для спуска и взятия пробы масла, а также вентиль для его заливки и бобышка заземления. Активная часть трансформатора состоит из магнитопровода особой формы, позволяющей создавать малошумные соединения «STEP-LAP» с низкими потерями холостого хода, обмоток и переключателя.
Обмотки состоят из медных или алюминиевых проводов. Вводы наружной установки НН и ВН съемные, фарфоровые проходные изоляторы. При любых режимах работы наличие масла обеспечивается маслорасширителем.

Комплектуются трансформаторы также термосигнализаторами типа ТКП-160 Сг, предохранительным клапаном для 2500-6300 кВА, маслоуказателями стрелочного типа, газовыми и струйными реле.

По конкретному заказу на силовые трансформаторы устанавливаются каретки (катки) для их поперечного и продольного перемещения.

Структура условного обозначения ТМН-*/35-У 1

Т – трансформатор трехфазный, М – охлаждение масляное с естественной циркуляцией воздуха и масла. Н – с регулированием напряжения под нагрузкой (РПН). * – номинальная мощность, 1000 до 6300 кВА. 35 – класс напряжения обмотки ВН, кВ. У1 – климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики

Номинальные напряжения обмоток:

ВН- 35 кВ.

НН- 10,5 или 6,3 кВ. Число фаз -3.

Обозначение схемы и группы соединения обмоток – У/Д-11. Вид и диапазон регулирования напряжения на стороне ВН.

Технические характеристики трансформаторов ТМН 1000/35 – ТМН 1600/35

Тип транс-форматора

Мощ-ность, кВА

Группа соеди-нения

Номи-нальное напря-жение ВН, кВ

Потери, Вт

Напря-жение коро-ткого замы-кания, %

Ток Х.Х., %

ВН

НН

х.х

Кз

ТМН-1000/35

1000

У/Д-11

35

11,0
6,3

2,1

11,6

6,5

1,4

ТМН-1600/35

1600

2,9

16,5

1,3

Тип транс-форматора

Габаритные размеры, мм

Масса, кг

L

B

H

h2

h3

h4

V

N

K

h

h2

A

масло

полная

транс-портная

ТМН-1000/35

2900

1500

2700

1500

290

720

200

200

400

170

220

1070

1290

4550

4450

ТМН-1600/35

3300

1800

2900

1700

320

185

230

1500

5600

5250

Габаритные размеры трансформаторов ТМН 1000/35 – ТМН 1600/35

Технические характеристики трансформаторов ТМН 2500/35 – ТМН 6300/35

Тип транс-форматора

Мощ-ность, кВА

Группа соеди-нения

Номи-нальное напря-жение
ВН, кВ

Потери, Вт

Напря-жение коро-ткого замы-кания, %

Ток Х.Х., %

ВН

НН

х.х

Кз

ТМН-2500/35

2500

У/Д-11

35

11,0
6,3

4,1

23,5

6,5

1,0

ТМН-4000/35

4000

5,6

33,5

7,5

0,9

ТМН-6300/35

6300

8,0

46,5

0,8

Тип транс-форматора

Габаритные размеры, мм

Масса, кг

L

B

H

h2

h3

h4

V

N

K

h

h2

A

масло

полная

транс-портная

ТМН-2500/35

3280

2250

2940

1740

292

720

200

200

400

220

270

1070

2230

8200

6500

ТМН-4000/35

3100

3150

3320

2030

317

220

270

230

280

1594

2600

10400

7400

ТМН-6300/35

3240

3220

3600

2300

245

290

230

30

3100

13300

9500

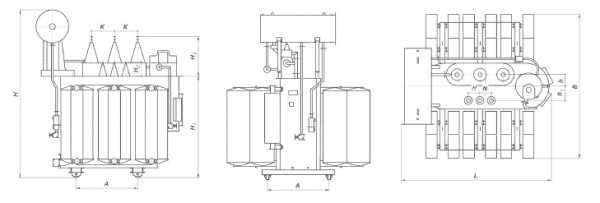

Габаритные размеры трансформаторов ТМН 2500/35 – ТМН 6300/35

Примечание: По запросу завод может изготовить этот трансформатор с другими сочетаниями напряжений.

Ещё по теме:

silovoytransformator.ru

Трансформатор ТМН-6300

Трансформатор ТМН-6300 – вершина линейки трансформаторов третьего габарита. Предназначен для трансформации напряжения питающей сети (10; 35; 110кВ) на меньшие значения (6;10;0,4кВ) . Также выпускаются разделительные трансформаторы с равными значениями напряжений ВН и НН.

ТМН-6300 – типичный трехфазный трансформатор с естественным масляным охлаждением (по европейской классификации – ONAN). Наличие регулировки под нагрузкой (сокращенно РПН) – одно из основных преимуществ всей линейки трансформаторов ТМН. Установленное значение выходного напряжения поддерживается автоматически с помощью переключения регулировочных ответвлений обмотки высокого напряжения механизмом быстрого действия, который управляется от моторного привода.

Фотографии

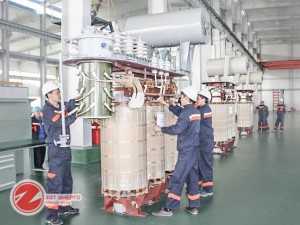

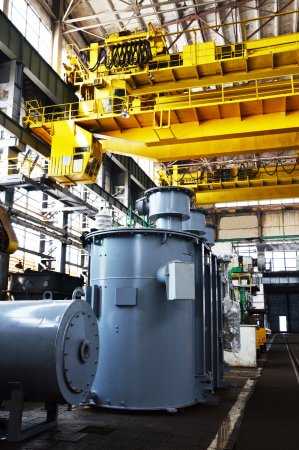

Сборка активной части трансформатора ТМН-6300

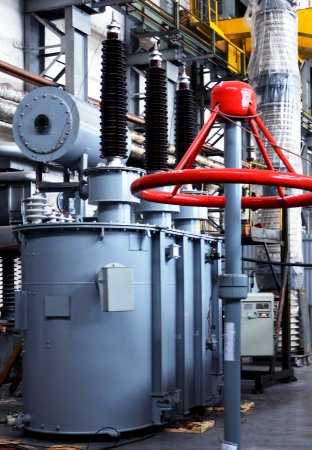

Трансформатор ТМН-6300/110 на ПС

Основные характеристики

Регулировка напряжения ВН с помощью РПН (под напряжением)
Мощность: 6300кВА
Первичные напряжения: 11кВ  |  35кВ    |  110кВ (115кВ)
Вторичные напряжения: 0,4кВ  |  6,3кВ   |  11кВ
Схемы соединения обмоток: Ун/Д-11   |  У/Д-11
Климатическое исполнение: У1   |  УХЛ1

Номенклатура:

ТМН-6300/10/10ТМН-6300/35/11ТМН-6300/110/6,6
ТМН-6300/10/6.3ТМН-6300/35/6,3ТМН-6300/110/11

ТМН-6300 наиболее крупный трансформатор, доставку которого можно осуществить автотранспортом. Однако предпочтительным способом отправки – является отгрузка на платформе по железной дороге.

Цену и условия поставки просим уточнять по телефону. Контакты>>



z-en.ru

Версия для печати > ТРАНСФОРМАТОР СИЛОВОЙ ТМН-6300/110

Наименование и размерность показателя

ТМН-6300/110-У1

Климатическое исполнение и категория размещения

У1

Номинальная мощность, кВА

обмотка ВН

6300

обмотка НН

6300

Номинальная частота, Гц

50

Номинальное значение

напряжения, кВ

ВН

115

НН

11

Схема и группа соединения обмоток

Yн-о/ Δ -11

Ступени регулирования РПН в нейтрали ВН

RS 9.3-III-200-72,5/L 10.19.1W

±16% ±9 ступеней

Напряжение короткого замыкания, %

10,5

Потери холостого хода / короткого замыкания, кВт

≤4,0/≤38

Ток холостого хода, не более, %

≤0,3

Газовое реле трансформатора

на 2 независимых сигнальных и 2 независимых отключающих контакта

Газовое реле РПН

на 2 контакта

Вид системы охлаждения: М (масляное с воздушным дутьем и естественной циркуляцией масла)

Испытательное напряжение

полных грозовых импульсов

линейного зажима, кВ

480/550

зажима нейтрали, кВ

200

Испытательное напряжение одноминутное

линейного зажима, кВ

200

зажима нейтрали, кВ

100

Напряжение питания, В

цепей управления

=220

цепей сигнализации

=220

двигателей РПН

~380

Передвижение трансформатора

поперечно-продольное

Ширина колеи, мм

продольного перемещения

1524

поперечного перемещения

2000

Форма катков

с ребордой поворотные

Вводы 110 кВ: с твердой RIP изоляцией и фарфоровой крышкой

Внешняя изоляция (категории II* (Б) по ГОСТ 9920-89): внутренняя изоляция – масляная, внешняя изоляция – фарфоровая

Масса, кг

активной части

9 130

масла, необх. для работы

9 515

транспортная

21 480

полная

24 650

Отправка (с маслом/без масла)

с маслом

Масло для доливки (сухое, очищенное), силикагель

в комплекте поставки

Габаритные размеры: длина (L)х ширина(B)х высота (H), мм

5090х2685х5110

Транспортные размеры (максимальные), LxBxH, мм

4290х1920х3330

Полный срок службы, лет

25

www.bemz.by

Добавить комментарий

Ваш адрес email не будет опубликован.
