Трансформатор ТМЗ 1000 10 0.4: технические характеристики

Когда речь заходит о конструировании электрохозяйства, стоит идти последовательно, начиная с самого актуального звена. В такой цепочке трансформатор, вне всякого сомнения, стоит на первом месте по важности. От его надежности и эффективности зависит наличие тока в элементарных розетках конечных потребителей.

Поэтому представляется разумным подробно рассмотреть устройство и характеристики семейства трансофрматоров повышенной мощности – 1000 кВа. Такими агрегатами комплектуются понижающие подстанции, в свою очередь питающие жилые кварталы.

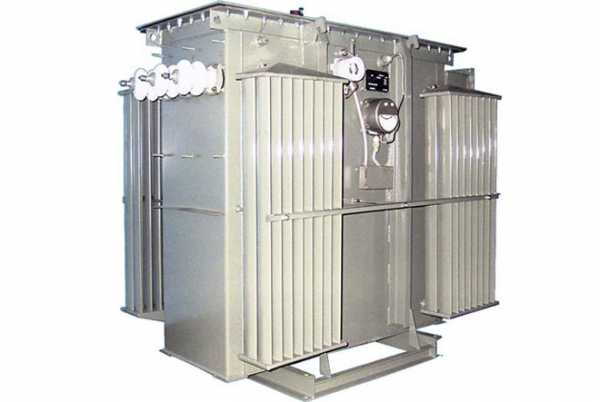

Трансформатор ТМЗ 1000 — характеристики в деталях

Расшифровка структуры сокращенных обозначений:

  • Т – трехфазный;
  • М – масляный;
  • З – с защитой азотной подушкой;
  • 1000 – номинальная мощность – 1000 кВа.

Катушки аппарата погружены в сварные резервуары правильной формы, выполненные из стали электротехнических марок. Резервуар заполняется специальным трансформаторным маслом. Для эффективной теплоотдачи резервуар имеет ребристую (радиаторную) поверхность. Входы первого контура располагаются в минимальных по площади стенках резервуара.

Ознакомиться с детальными характеристиками трансформатора ТМ 1000 http://volgograd.vsetmg.ru/produkciya/silovye_transformatory/transformatory_maslyanye/tm_1000/.

Обеспечение безопасности производится с помощью азотной подушки. Она предотвращает окисление масла, кроме того, с помощью объема подушки сглаживаются изменения уровня масла в резервуаре из-за температурных воздействий.

Подушка оснащается диафрагмой и датчиком давления. Реле открывает предохранительный клапан, когда давления в резервуаре трансформатора достигает 3/4 атмосферы – избыток азота стравливается в атмосферу.

Но это далеко не исчерпывающая инофрмация о таком оборудовании, как трансформатор ТМЗ 1000 -технические характеристики агрегата также включают в себя значения следующих параметров:

  1. Потери холостого хода – 1 900 Вт. (0,19%).
  2. Потери короткого замыкания – 12 200 Вт (1,22%).
  3. Сила тока холостого хода – 1,7 А.
  4. Напряжение короткого замыкания при вл.75% — 5,5 В.
  5. Масса – 3,6 т.

Относительно уровней напряжения входящего и исходящего контуров можно дополнительно выделить несколько моделей. Рассмотрим их подробнее.

Трансформатор ТМЗ 1000 10: характеристики несколько отличаются

Этот аппарат имеет свойственные этому семейству моделей преобразователей характеристики, однако, присутствует своя специфика, связанная с функциональными особенностями. Одно из которых — напряжение на входном контуре. Оно составляет 10 000 В. Активные компоненты трансформатора состоят из обмоток, выполненных из алюминия, а также магнитопровода (классического сердечника) из холоднокатаных сортов электротехнической стали.

Агрегаты имеют естественное охлаждение маслом, конструкция имеет 5 ступеней регулирования входящего напряжения с «люфтом» ±2,5% от номинально расчетного. Переключение режима напряжения осуществляется без дополнительного возбуждения. В случае необходимости перенастройки на другие диапазоны, то здесь регулирование осуществляется вручную при отключенном устройстве.

Важно, что трансформатор ТМЗ 1000 10 технические характеристики имеет следующие:

  1. Потери холостого хода; короткого замыкания; сила тока холостого хода, а также напряжение короткого замыкания – без изменения.
  2. Высшее напряжение – 10 кВ.
  3. Схема и группа соединения обмоток — У/Д-11, Д/Ун-10.
  4. Масса – 3,614 т.
  5. Габаритные размеры (м.) – 2,23 х 1,22 х 1,83.

Трансформатор ТМЗ 1000 10 0.4 — характеристики

Особенностью модели является его «специализация» на понижение напряжения до уровня в 400 В. (Напряжение исходящего контура – 0,4 кВ.). При этом все характеристики моделей ТМЗ 1000 10 справедливы и для варианта ТМЗ 1000 10 0.4.

Его особенности – это условия эксплуатации:

  • среда должна быть взрывобезопасной, не запыленной, не загазованной токопроводящими добавками. В случае, если окружающие условия допускают вибрационное воздействие, опасность толчков или ударов, не выполняются требования агрессивности среды, то эксплуатация устройства запрещена;
  • расчетная температура эксплуатации – -25 — +40 град. Цельсия;
  • требования по атмосферному давлению позволяет размещать трансформаторы на высоте, не превышающем 1 км. над уровнем моря.

Трансформатор тмз 1000 10 0.4 имеет следующие технические характеристики и особенности:

  1. Потери холостого хода; короткого замыкания; сила тока холостого хода, а также напряжение короткого замыкания – без изменения.
  2. Высшее напряжение – 10 кВ.
  3. Низшее напряжение – 0,4 кВ.
  4. Схема и группа соединения обмоток — Д/Ун-11, У/Ун-0
  5. Масса – 3,25 т.
  6. Габаритные размеры (м.) – 2,0 х 1,32 х 2,0.

Трансформатор ТМЗ 1000 6 — характеристики и особенности

Особенностью агрегата ТМЗ 1000 6 является пониженный уровень входного напряжения – 6 киловольт. Кроме того, указатель уровня трансформаторного масла имеет три контрольных метки, которые соответствуют различным температурным режимам (при выключенном приборе): -45 °C, +15 °C, +40 °C.

Подушка из сухого азота (помимо компенсации температурного расширения) защищает масло от окисления и препятствует развитие коррозии. При этом для контроля температуры верхних слоев масла в резервуаре присутствует специализированный термический датчик.

Относительно недавно появилось технологическое новшество — соединение «STEP-LAP». Оно представляет собой электрическую схему с участием магнитопровода трансформатора. Соединение отличается пониженным уровнем шума и практически незаметными потерями холостого хода. Изоляцией обмоток служит бумага марки ДРР.

После процедуры высушивания бумага без зазоров покрывает проводник и предохраняет трансформатор от электрических пробоев и повреждений в результате коротких замыканий. Конструкцией предусматриваются изоляторы, выполненные из фарфора. Вводные проводники низкого напряжения производятся из съемных медных шин.

ТМЗ 1000 6 имеет следующие технические характеристики:

  1. Потери холостого хода – 1 600 Вт. (0,16%).
  2. Потери короткого замыкания – 10 800 Вт (1,08%).
  3. Ток холостого хода – 75% от номинала.
  4. Напряжение короткого замыкания при вл.75% — 5,5 В.
  5. Схема и группа соединения обмоток — У/Ун-0, Д/Ун-11
  6. Масса – 3,28 т.
  7. Габаритные размеры (м) – 1,92 х 1,235 х 1,825.

Представляется разумным сразу рассмотреть характеристики трансформатора ТМЗ 1000 6 0.4:

  1. Номинальная мощность, потери холостого хода; короткого замыкания; сила тока холостого хода, а также напряжение короткого замыкания и схема обмоток – без изменения.
  2. Высшее напряжение – 6 кВ.
  3. Низшее напряжение – 0,4 кВ.

В сущности, последняя рассмотренная модель – лишь более специализированная версия от ТМЗ 1000 6. Просто агрегат «заточен» на выдачу 400 вольт напряжения.



o-cemente.info

Трансформатор ТМЗ-1000/6(10)

Силовой масляный трансформатор защищенный ТМЗ-1000/10

Силовой масляный трансформатор герметичный с защитой масла, с естественным охлаждением типа ТМЗ предназначен для преобразования электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения в трехфазных сетях энергосистем, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.

Защищенные понижающие трехфазные трансформаторы ТМЗ выпускаются мощностью
от 250 до 2500 кВА и предназначены для установки на крупных промышленных объектах и в комплектных трансформаторных подстанциях (КТП) внутренней и наружной установки.

Трансформаторы ТМЗ выполнены в герметичном исполнении, в качестве конструктивной защиты масла используется сухой азот, расположенный между зеркалом масла и крышкой трансформатора.

В трансформаторах ТМЗ предусмотрена возможность регулирования напряжения по пяти ступеням. Переключение на другой диапазон напряжения проводится высоковольтным переключателем в ручном режиме при отключенном от сети трансформаторе со стороны ВН и НН с диапазоном регулирования ±2х2,5% от номинального напряжения.

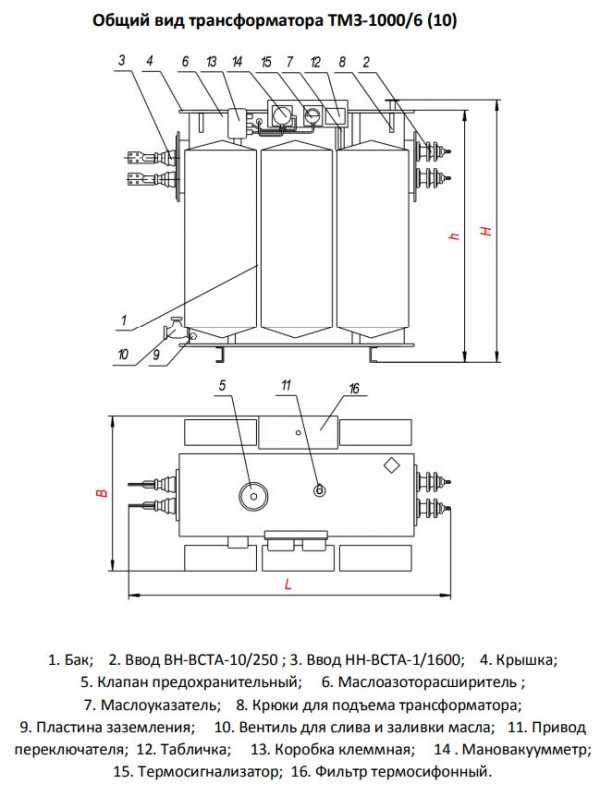

Конструкция трансформатора ТМЗ-1000/10

Масляный трансформатор ТМЗ - это трехфазный масляный трансформатор с защитой масла с естественным охлаждением. Бак трансформатора сварной, прямоугольной формы.

Для увеличения поверхности охлаждения применяются радиаторы.

Подъем трансформатора ТМЗ осуществляется за крюки, расположенные под верхней крышкой бака. В нижней части бака имеются пробка для слива масла, пробка для взятия пробы, болт заземления.

Активная часть состоит из магнитопровода, изготовленного из холоднокатаной электротехнической стали, обмоток и высоковольтного переключателя. Обмотки трансформаторов алюминиевые.

Вводы ВН и НН расположены на торцевых стенках бака, изоляторы проходные фарфоровые. При токе ввода 1000 А и выше на токоведущих стержнях крепятся специальные контактные зажимы с лопаткой (контактные зажимы, флажки), обеспечивающие подсоединение плоской шины.

На стенке маслоазоторасширителя устанавливается маслоуказатель для контроля уровня масла. На маслоуказателе нанесены три контрольные метки, соответствующие уровню масла в неработающем трансформаторе при различных температурах.

Азотная подушка, расположенная между зеркалом масла и крышкой трансформатора, обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла.

Для измерения температуры верхних слоев масла в баке устанавливаются термометрический сигнализатор.

Для контроля внутреннего давления и сигнализации о предельно допустимых величинах давления устанавливаются мановакуумметр.

Для защиты трансформатора устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу.

Структура условного обозначения
трансформатора ТМЗ - 1000/10 УХЛ1 10/0,4 Д/Ун-11

  • Т - трансформатор трехфазный
  • М - масляное охлаждение с естественной циркуляцией воздуха и масла
  • З - защитная азотная подушка
  • 1000 - номинальная мощность, кВА
  • 10 - напряжение обмотки высокого напряжения, кВ
  • УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
  • 10 - напряжение обмотки высокого напряжения, кВ
  • 0,4 - напряжение обмотки низкого напряжения, кВ
  • Д - схема соединения обмотки высокого напряжения (треугольник)
  • У - схема соединения обмотки низкого напряжения (звезда)
  • н - наличие изолированной нейтрали
  • 11 - группа соединения обмоток

Технические характеристики трансформатора ТМЗ-1000/10

Трансформаторы ТМЗ изготавливаются в соответствии со стандартом МЭК-76 и ГОСТ 16555-75, выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) до 10 кВ включительно и вторичной обмотки (низкого напряжения)
на 0.4 или 0.69 кВ.

Трансформаторы выпускаются с различными уровнями потерь холостого хода и короткого замыкания:

  • уровень потерь А согласно ТУ У 31.1-00213440-024-2006
  • уровень потерь В согласно ТУ У 3.49-05758084-016-2000

Предельное отклонение технических параметров трансформаторов составляют:

  • напряжение короткого замыкания ±10%
  • потери короткого замыкания на основном ответвлении +10%
  • потери холостого хода +15%
  • полная масса +10%
Наименование Единица изм. Значение
Номинальная мощность кВА 1000
Номинальное напряжение ВН кВ 6 (10)
Номинальное напряжение НН кВ 0.4
Потери холостого хода кВт 1.9
Потери короткого замыкания кВт 12.2
Ток холостого хода % 1.7
Напряжение короткого замыкания % 5.5
Схема и группа соединения обмоток

У/Д-11 (либо Д/Ун-11)
Габаритные размеры мм 2234х1220х1827
Масса полная кг 3614

Условия эксплуатации трансформатора ТМЗ-1000/10

Высота над уровнем моря - до 1000 м

Температура окружающего воздуха:

  • для умеренного климата - от -45°С до +40°С (исполнение «У»)
  • для холодного климата - от -60°С до +40°С (исполнение «ХЛ»)

Относительная влажность воздуха - не более 80% при температуре +25°С.
Трансформаторы не рассчитаны для работы:

  • во взрывоопасной и агрессивной среде
  • при вибрации и тряске
  • при частых включениях и отключениях со стороны питания до 10 раз в сутки





www.wikitransformer.ru

Трансформатор ТМЗ 1000/10/0,4

Разместить заказ на изготовление трансформатора ТМЗ 1000/10/0,4 у завода-изготовителя

  • Номинальное напряжение первичной обмотки ВН-6; 10 кВ
  • Регулирование напряжения ПБВ со стороны ВН - ±2x2,5%
  • Климатическое исполнение - У1, УЗ, УХЛ1

Трансформаторы силовые трехфазные двухобмоточные масляные герметичные с защитой азотной подушкой. Предназначены для комплектных трансформаторных подстанций, изготавливаемых для нужд народного хозяйства. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла.

Трансформатор ТМЗ 400 силовой трехфазный двухобмоточный c естественным масляным охлаждением. Азотная подушка обеспечивает защиту масла от окисления и компенсирует температурные колебания объема масла.

Трансформатор состоит из активной части, переключателя, бака, крышки с вводами ВН и НН. В нижней части бака имеются пластина заземления и пробка для слива масла. Для защиты устанавливается предохранительная диафрагма или реле давления, которые срабатывают при достижении в баке давления 0.75 атм и газы выходят наружу.

Бак трансформатора представляет собой сварную металлическую конструкцию овальной или прямоугольной формы. Транспортируется в полностью собранном виде, заполненным маслом.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТМЗ-Х/10(6)-У1
Т - Трансформатор трехфазный
М - Масляный герметичный
3 - Защита масла с азотной подушкой
X - Номинальная мощность, кВА
10(6) - Класс напряжения, кВ
У1, У3, Т1, Т3 - Климатическое исполнение и категория размещения по ГОСТ 15150

Условия эксплуатации трансформатора ТМЗ 1000

  • Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли;
  • Высота установки над уровнем моря не более 1000 м;
  • Режим работы длительный;
  • Температура окружающей среды от -60°С до +40°С;
  • Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически агрессивной среде.

Скачать опросный лист на трансформатор ТМЗ

energo-zavod96.ru

Масляный трансформатор ТМЗ 1000/10/0,4 — ООО ПРП "ТрансЭнерго"

Масляный трансформатор ТМЗ 1000/10/0,4


Силовой трёхфазный трансформатор ТМ3 1000/10/0,4 выполняет понижающую функцию с 10 до 0,4 Кв. Свободное пространство внутри трансформатора заполняется жидким азотом, что предотвращает окисление масла. Для регулировки напряжения трансформатор оборудован высоковольтным переключателем со ступенями изменения по 2,5%. Переключатель присоединён к активной части трансформатора. Использование переключателя допускается только при отключенном трансформаторе. Трансформатор выпускается со следующими схемами соединений обмоток: У/Дн и У/Ун.

Корпус трансформатора ТМЗ 1000/10/0,4 представляет собой сварной металлический бак параллелепипедной формы. Для более интенсивного охлаждения масла трансформатор оборудован радиаторами. Трансформатор имеет специальные крюки для вертикального подъема стропами.

Расшифровка условного обозначения ТМЗ 1000/10/0,4 УХЛ1

Т — трансформатор
М — масляный (естественная масляная и воздушная циркуляция, вызванная температурным изменением)
З — защищённый (азотной подушкой)
1000 — мощность трансформатора в кВа
10- напряжение высокой стороны в кВ
0,4 — напряжение низкой стороны в кВ
УХЛ1 — климатическое исполнение

Климатические условия использования трансформатора

Высота над уровнем моря — 1000 м
Разрешённая температура окружающей среды:
— для УХЛ1 (холодного климата) — от -60 до +40°С
— для У1 (умеренного климата) — от -45 до +40°С
Относительная влажность воздуха при температуре +25°С — менее 80%
Трансформаторы запрещено использовать во взрывоопасной и агрессивной среде, содержащей газы, испарения, пыль в высокой концентрации, при вибрации и тряске, при частых включениях со стороны питания.
Установка трансформатора — внутренняя и наружная.

www.prpte.ru

Трансформаторы — ООО ПРП "ТрансЭнерго"

ТМ 400/10/0,4

Масляный трансформатор ТМ-400/10/0,4

Трехфазный силовой масляный трансформатор ТМ-400/10/0,4

Трансформаторы масляные ТМ с естественным воздушным охлаждением предназначены для преобразования электрической энергии одного напряжения в электрическую энергию другого напряжения в трехфазных сетях энергосистем и потребителей электроэнергии в составе электроустановок наружного или внутреннего размещения в условиях умеренного (от -45°С до +40°С) климата для исполнения У1 или холодного (от -60°С до +40°С) климата для исполнения УХЛ1.

В трансформаторах типа ТМ температурные изменения объема масла компенсируются за счет маслорасширительного бака, расположенного на верхней крышке трансформатора.

Для предотвращения попадания в трансформатор влаги и промышленных загрязнений при колебаниях уровня масла расширительный бак снабжен встроенным воздухоочистителем.

Гофрированный бак трансформатора также обеспечивает необходимую поверхность для естественного охлаждения без применения съемных охладителей, что значительно увеличивает надежность трансформатора.

Перед запуском в серийное производство гофрированные баки подвергаются механическим испытаниям на цикличность (10000 циклов на воздействие максимального и минимального давлений) для подтверждения их ресурса работы на весь срок службы трансформатора, составляющий 25 лет.

Трансформаторы ТМ-400/10 заполнены трансформаторным маслом гидрокрекинга марки ГК (ГОСТ 10121-76) с пробивным напряжением в стандартном разряднике не менее 40 кВ. Допускается при заливке смешивать не бывшие в эксплуатации сорта масла в любых соотношениях.

Структура условного обозначения трансформатора
ТМ-400-10/0,4 У1, Y/Yн-0

Т — трехфазный

М — масляный, с естественной циркуляцией масла и воздуха

400 — номинальная мощность, кВА

10 — высшее напряжение (напряжение на стороне ВН), кВ

0,4 — низшее напряжение (напряжение на стороне НН), кВ

У — вид климатического исполнения по ГОСТ 15150-69

1 — категория размещения по ГОСТ 15150-69

Y — схема соединения обмотки высшего напряжения (звезда)

Yн — схема соединения обмотки низшего напряжения (звезда)

0 — группа соединения обмоток.

Состав и устройство масляного трансформатора ТМ-400/10

Трансформатор состоит из бака с радиаторами, крышки бака, активной части.

Бак трансформатора ТМ состоит из:

стенок, выполненных из стального листа толщиной 2,5…4 мм.
(в зависимости от мощности трансформатора)

верхней рамы

радиаторов

петель для подъема трансформатора

Бак снабжен пробкой для слива масла и пластиной для заземления трансформатора.
Ко дну бака приварены швеллеры, имеющие отверстия для крепления трансформатора на фундаменте. На швеллерах, по заказу потребителя, устанавливаются транспортировочные ролики, позволяющие производить продольное или поперечное перемещение трансформатора (для трансформаторов мощностью 160 кВА и выше).

На крышке трансформаторов ТМ установлены:

вводы ВН и НН

привод переключателя

расширительный бак (на трансформаторах типа ТМ)

мембранно–предохранительное устройство

Активная часть трансформатора состоит из:

магнитной системы

обмоток ВН и НН

отводов ВН и НН

нижних и верхних ярмовых прессующих балок

переключателя ответвлений обмотки ВН.

Активная часть трансформаторов ТМ имеет жесткое крепление с крышкой трансформатора.

Магнитная система плоская шихтованная, со ступенчатым сечением стержня, собрана из пластин холоднокатаной электротехнической стали.

Обмотки многослойные цилиндрические выполнены из провода круглого или прямоугольного сечения с бумажной, эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги.

Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН — из прямоугольной шины.

Нижние и верхние ярмовые балки изготавливаются из гнутых профилей коробчатого сечения или из швеллеров.

Переключатель ответвлений обмоток НН реечный типа ПТР-5(6)-10/63-У1 или ПТР-5(6)-10/150-У1, обеспечивает регулирование напряжения обмотки ВН ступенями по 2.5% при отключенном от сети трансформаторе.

Вводы НН трансформаторов мощностью 400кВА и выше комплектуются контактными зажимами. Трансформаторы меньшей мощности комплектуются контактными зажимами по требованию заказчика. Материал контактного зажима — латунь.

Технические характеристики трансформаторов ТМ-400/10

Номинальная мощность — 400 кВа

Высокое напряжение (напряжение на стороне ВН) — 10 кВа

Низкое напряжение (напряжение на стороне НН) — 0,4 кВа

Напряжение короткого замыкания — 4,5%

Потери короткого замыкания – 5,5 кВт

Ток холостого хода — 1,6%

Потери холостого хода — 0,8 кВт

Длина — 1275 мм

Ширина — 1080 мм

Высота — 1625 мм

Масса полная — 1400 кг

Масса масла — 350 кг


Условия эксплуатации трансформатора ТМ-400

Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли

Высота установки над уровнем моря не более 1000 м

Режим работы длительный

Температура окружающей среды от -60°С до +40°С

Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов, в химически агрессивной среде

www.prpte.ru

Трансформатор ТМЗ 1000/10/0,4 - УЭТМ

Назначение изделий масляного трансформатора ТМ, ТМГ, ТМЗ 25 – 2500кВа

Трансформаторы серии ТМГ, ТМГМШ, ТМГСУ классов напряжения до 15 кВ силовые трехфазные понижающие с естественным масляным охлаждением, с переключением ответвлений обмоток без возбуждения, в герметичном исполнении (в дальнейшем именуемые «трансформаторы»), включаемые в сеть переменного тока частотой 50 Гц, предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии.

Трансформаторы ТМГМШ предназначены для потребителей с повышенными требованиями к уровню шума и к потерям холостого хода, ТМГСУ - для сетей и потребителей с повышенными требованиями к симметричности фазных напряжений при неравномерной нагрузке фаз.

Трансформаторы предназначены для эксплуатации в районах с умеренным или холодным климатом при:

  • невзрывоопасной, не содержащей токопроводящей пыли окружаю­щей среде;
  • высоте установки над уровнем моря не более 1000 м.
  • трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде.
  • режим работы - длительный.
  • температура окружающего воздуха для трансформаторов, предназначенных для работы в условиях умеренного климата (исполнение У) - от минус 45 до плюс 40 °С, для трансформаторов исполнения XJI (исполнение для холодного климата) - от минус 60 до плюс 40 °С.

Подготовка изделий к использованию

Меры безопасности

Трансформаторы относятся к электрическим установкам, поэтому при вводе в эксплуатацию и в процессе эксплуатации трансформатора необходимо соблюдать все нормы, правила и требования всех действующих документов но технике безопасности и пожарной безопасности электро­установок.

Трансформатор и его активную часть необходимо поднимать только за специально предназначенные для этой цели детали:

  • трансформаторы мощностью 16-250 кВА в сборе и активную часть с крышкой;
  • трансформаторов мощностью 16-630 кВА - за серый, расположенные на крышке;
  • трансформаторы мощностью 400,630 кВ А в сборе - за серьги, расположенные на баке;
  • активную часть без крышки - за серый, расположенные на верхних ярмовых балках.
  • Категорически запрещается:
  • поднимать трансформаторы мощностью 16-250 кВ А за скобы, прива­ренные к баку, служащие для креплёния изделия при транспортировании;
  • поднимать трансформаторы мощностью 400,630 кВ А за серьги, прива­ренные к крышке;
  • производить работы и переключения на трансформаторе, включенном в сеть хотя бы с одной стороны:
  • пользоваться переключателем без ознакомления с настоящим руко­водством по эксплуатации;

Категория размещения трансформаторов - 1 по ГOCT15150-69.

Трансформаторы допускают эксплуатацию в условиях категорий размещения 2,3,4 по ГОСТ15150-69.

Контрольно-измерительные приборы

Для контроля уровня масла на крышке трансформатора установлен маслоуказатель поплавкового типа.

Для измерения температуры верхних слоев масла в баке на крышке трансформатора предусмотрен карман для установки термометра.

Для уменьшения избыточного давления в баке при увеличении его сверх допустимою в трансформаторах мощностью от 16 до 63 кВА на крышке патрубка для заливки, масла установлен предохранительный клапан.

Для контроля внутреннего давления в баке и сигнализации о превышении давления в баке допустимых величин, в трансформаторах ТМГ, начиная с мощности 100 кВА,

Для контроля устанавливаемых в помещении, предусматри­вается по требованию заказчика установка мановакуумметра. Контакты мановакуумметра проводами соединяются с коробкой зажимов.

Маркировка и пломбирование

Трансформаторы снабжаются табличкой с техническими характе­ристиками трансформатора.

Обозначение фаз расположено на крышке у вводов НН и ВН.

Место заземления обозначено знаком заземления по ГОСТ 21130-75.

Пломбирование

Пломбирование бака трансформатора осуществляется путем установки пломбы на болтах, крепящих крышку с рамой бака.

Пломбируется заливочный патрубок и пробка слива масла.

При нарушении целостности пломб предприятие-изготовитель снимает установленные гарантии.

Упаковка

На время транспортирования:

  • контактные зажимы вводов НH трансформаторов мощностью 400 кВ А с напряжением НН 0,23 кВ и мощностью 630 кВА упаковываются в деревянный ящик:
  • маноовакуумметр, коробка зажимов (в случае заказа потребителем, для трансформаторов, начиная с мощности 100 кВ А) упаковываются в деревянный ящик;
  • транспортные ролики (в случае заказа потребителем для трансфор­маторов начиная с мощности 160 кВ А) крепятся к опорным швеллерам, расположенным на дне бака;
  • резиновые пластины для трансформаторов ТМГМШ упаковываются в полиэтиленовый мешочек и крепятся к вводам;

ktptm.ru

Трансформатор ТМЗ: характеристики и расшифровка

ТМЗ трансформатор является устройством, предназначенным для работы в трехфазной сети. Подобное оборудование применяется в промышленных и бытовых цепях энергоснабжения. Работа трансформатора этого типа заключается в обеспечении потребителей электричеством с заданными параметрами. Технические характеристики, расшифровка и описание параметров представлено далее.

Особенности

Силовые трансформаторы ТМЗ обладают масляной охладительной конструкцией. Вещество внутри циркулирует естественным способом. Это относительно недорогой прибор. Каждый производитель предусматривает в трансформаторе типа ТМЗ специальную защиту. Масло представляет собой воспламеняемое вещество. Предотвратить аварийную ситуацию позволяет сухой азот. Вещество дополнительно защищает масло, предотвращает соприкосновение охладителя с воздухом.

Азотная подушка предотвращает окисление охладителя из-за влажности. Это продлевает срок эксплуатации масляного вещества. Обслуживание и ремонт подобных трансформаторов потребуется проводить гораздо реже.

Стоимость аппаратуры зависит от габаритов и мощности. Завод-изготовитель выпускает разные типоразмеры. Большим спросом пользуется трансформатор ТМЗ 1000, 1600, 250, 630, 400, 2500 и т. д. Широкий ассортимент представленной продукции позволяет приобрести установку, оптимально подходящую требованиям потребителя.

Конструкция

При рассмотрении описания конструкции трансформаторный прибор демонстрирует определенный набор качеств. Особенности эксплуатации обеспечивает устройство внутренних систем. Для охлаждения масляного вещества применяются специальные радиаторы.

Магнитопривод изготавливается из электротехнической стали. В состав конструкции входит переключатель. Обмотки изготавливаются из алюминия. Верх бака имеет крюки для подъема агрегата. Внизу предусмотрена пробка для слива масла, взятия его проб. В конструкцию включается болт заземления.

На торцах предусмотрены выводы ВН, НН. Изоляторы выполнены из фарфора. Контролировать уровень масла в баке позволяет специальный прибор. Между поверхностью охладителя и крышкой находится азотная подушка.

Термический сигнализатор измеряет температуру масла. Предусмотрены приборы для измерения внутреннего давления в баке. При достижении 0,75 атм., срабатывает специальная защита. Газы выводятся из прибора наружу.

Структура обозначения

Трансформаторы ТМЗ имеют определенную структуру обозначения. Маркировка позволяет определить особенности устройства. Номенклатура может быть следующей: ТМЗ-х/6(10)-У1(ХЛ), где:

  • Т – контуры для трехфазной сети.
  • М – естественная циркуляция масла.
  • З – защита охладителя сухим азотом.
  • х – мощность номинальная, кВА.
  • 6(10) – мощность обмотки ВН, кВ.
  • У1(ХЛ) – условия эксплуатации (тип климата).

Информация маркировки находится в доступном месте. Это позволит обслуживающему персоналу определить тип устройства.

Особенности эксплуатации

Трансформаторным агрегатам свойственна эксплуатация при определенных условиях. Они применяются для сетей с частотой тока 50 Гц. Монтаж аппаратуры производится на высоте над уровнем моря не более 1 км. Температура окружающего воздуха может находиться в пределах от -45 до +40°С. Влажность составляет до 80%.

Нельзя включать прибор при близком соседстве взрывчатых, активных химических веществ. Пары, газы могут разрушить изоляционные материалы. В сейсмически активных районах, в зонах повышенной вибрации установка недопустима.

Обмотка может нагреваться. Этот показатель при нормальной работе не превышает +65°С. Масло нагревается не более +60°С в верхних слоях. На выводе ВН напряжение может повышать, но не более 5% в длительной перспективе. Эпизодически допускается увеличение нагрузки до 10%, если суммарное количество подобных случаев не превышает 6 часов в сутки.

Монтаж

Оборудование поставляется на объект в собранном виде. Ревизия активной части не производится. Агрегат монтируют на ровный, плоский фундамент. На корпусе и прочих составных элементах дефекты недопустимы. При нарушении условий транспортировки, установки требуется обратиться к помощи профессиональных мастеров. Специалисты вскрывают активную часть, проводят осмотр аппаратуры. Только после этого прибор можно эксплуатировать в обычном режиме.

Бак обязательно заземляется. После окончательной сборки проводятся соответствующие испытания. Оценивается качество и уровень масла в охладительной конструкции, герметичность составных элементов. Методика испытаний регламентируется нормативными актами.

После проведения испытаний, подтверждения характеристик заявленным производителем качествам, настраивается переключатель. Подается электричество в систему.

Рассмотрев особенности трансформаторов типа ТМЗ, можно подобрать оптимальный прибор в соответствии с существующими условиями.

protransformatory.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
