Содержание

популярные и эффективные способы (85 фото)

Многие пользователи ежедневно сталкиваются с вопросом ухода за инструментами, в частности речь идет об интенсивном использовании бензопилы в хозяйстве. Когда дело касается заточки, то первое, что приходит в голову — обратиться в мастерскую.

Но случается так, что инструмент требует заточки несколько раз в день. Тогда поднимается вопрос о решении проблемы самостоятельно.

Так уж непосильна задача ручной заточки цепи бензопилы в домашних условиях?

Предлагаем рассмотреть в этой статье и найти возможные варианты решения.

Варианты заточки цепи бензопилы:

  • Заточка своими руками — заточка с помощью напильника и заточка с помощью станка
  • Вариант заточки цепи с помощью УШМ (угловые шлифовальные машины, в народе -«болгарка»)

При частом и интенсивном пользовании бензопилы зубья цепи тупятся — это можно отследить по продуцируемым во время работы опилкам. Мелкая стружка древесины будет говорить о том, что инструмент «затупился» и следует срочно заточить цепь.

Важно отметить, что бензопила с острыми зубьями входит в распиливаемый материал легко, без применения дополнительных усилий.


Краткое содержимое статьи:

Заточка с помощью напильника

Вариант заточки напильником является примечательным благодаря незначительным капиталовложениям, потому как напильник легко найти среди инструментария любого хозяина. Основной задачей в использовании  напильника будет определение точного диаметра инструмента.

Для цепей 1.3 мм будем использовать напильник диаметром 4 мм, для более крупной цепи 1.6 мм подойдет напильник диаметром 5.2 мм. Плоские напильники применяются для снятия ограничителя глубины, что является важным моментом.

Если вы обойдете этот шаг ( правка ограничителя глубины реза), то цепь не сможет войти в распиливаемый предмет на глубину нужную вам.

Работу следует начинать с осмотра цепи и закрепления инструмента на максимально ровной поверхности. Осмотрев цепь и определив точку, с которой будете начинать заточку, введите тормоз в рабочее состояние, блокируя тем самым движение по шине.

В случае необходимости под шину подложите подкладку либо установите струбцы для закрепления шины во время рабочего процесса.

Ход напильника осуществляется изнутри зуба наружу. Расположение напильника идет параллельно насечке на цепи. Заводские насечки на цепях нанесены для обозначения стандартного угла заточки. Во время заточки цепь продвигается по шине — тормоз устанавливается каждый раз в рабочее состояние.

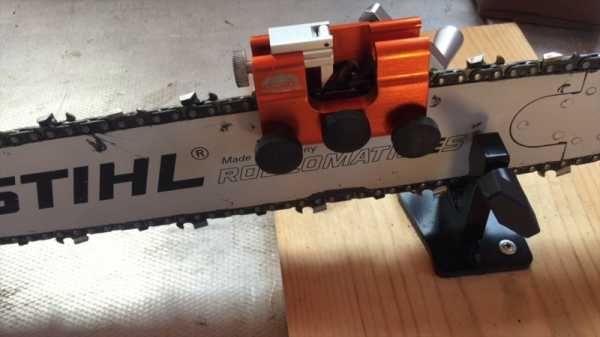

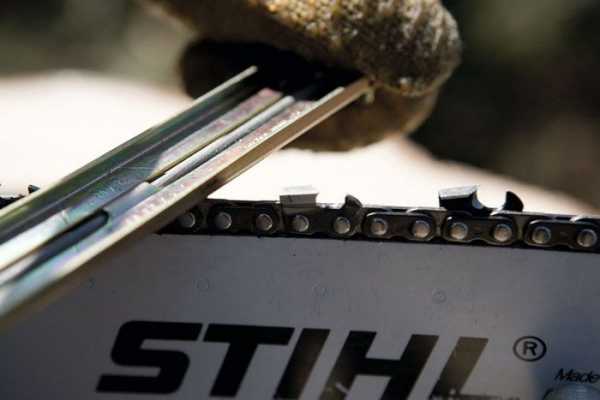

Если вы сомневаетесь в том, что можете всегда выдерживать верный угол при заточке цепи, можно упростить задачу, применив в использование державку. Чаще всего державки идут с напильниками в наборах для заточки цепей бензопил, либо же вы можете приобрести их отдельно.

Этот аксессуар очень прост в применении — в нее вкладывается напильник и инструмент готов к работе! Далее мы устанавливаем напильник в держателе на зуб, который подлежит править, при этом руководствуясь направлением насечек на державке.

Для того чтобы сохранить надлежащее качество цепи при ее заточке и сохранить износоустойчивость следите за мягкостью нажима, движения напильника ходят в одну сторону, как говорилось выше изнутри зуба наружу, избегайте хода «туда-сюда», удерживайте одинаковый угол наклона.


Обработайте сначала все зубья, расположенные в одном направлении, потом принимайтесь за обработку зубьев противоположного направления.

Следите за тем, чтобы сохранена была форма зубьев максимально приближенно к заводскому варианту — это будет гарантией того, что инструмент послужит вам долго, а работа, выполненная с его помощью будет производиться быстрее и качественнее.»

Заточка цепи с помощью станка

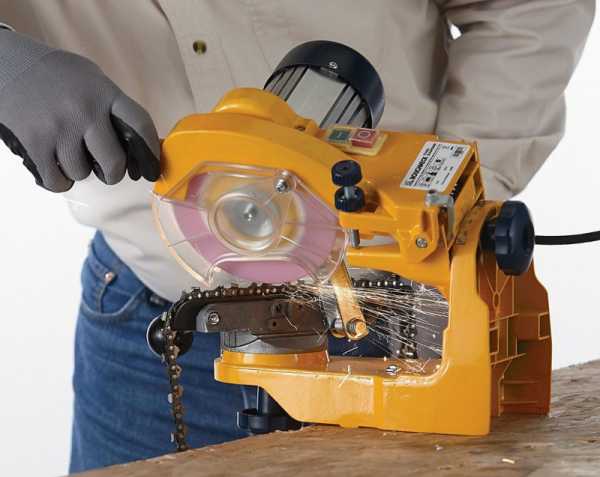

Самым «качественным» примером для правки цепи будет служить электрический станок. Тут вам не придется подбирать угол и следить за ходом напильника. А результат при этом будет наиболее точным.

Станок, пожалуй, самый быстрый способ заточки инструмента. Основные параметры выбираете вы сами, лучше всего это делать выбрав контрольный зуб, заточив его, а далее станок все сделает сам.

В процессе работе за станком важно проделать следующее:

  • винт регулировки зажима бензопильной цепи ослабляем;
  • устанавливаем пилу в станок ;
  • по умолчанию угол заточки будет равен 30, но его можно изменить, если того требуют обстоятельства.
  • окончив правку следует цепь очистить от остатков металла, продув ее воздухом и смазать маслом.

Заточка цепи с помощью «болгарки»

Сразу отметим, что править инструмент болгаркой следует только опытному пользователю, ибо метод небезопасен и есть риск того, что вы просто повредите инструмент, не отследив правильный угол заточки или придав зубьям другую, «неверную» форму.

Все же если вы решили продолжить работу с болгаркой, установите ее в тиски и крепко зажмите. Включите УШМ и начните затачивать кромку зуба о вращающуюся поверхность диска.


Отследить должный угол заточки цепи бензопилы и размер каждого зуба окажется достаточно сложной задачей требуемой навыка и опыта, а риск повредить ушки крепления цепи слишком высок.

Во избежание порчи инструмента советуем вам прибегать к помощи более безопасных инструментов, описанных выше. И пускай ваш инструмент служит вам долгие годы.


Фото заточки цепей для бензопил


Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Различные приспособления для заточки бензопильных цепей

Для обеспечения высокой эффективности и производительности бензопил необходимо обеспечивать для них соответствующих уход. В частности, в особом уходе нуждается режущая часть инструмента, то есть цепь. От остроты зубьев зависит то, как быстро и легко можно будет пилить древесину. Независимо от качества цепей для бензопил, все они должны регулярно затачиваться. Специальное приспособление для этого позволяет не только ускорить данную процедуру, но еще и облегчить физический труд человека.

Какие инструменты для затачивания существуют

Одним из важнейших вопросов, которым задаются люди, работающие ежедневно с бензопилой в руках, является перечень способов для заточки цепи бензопилы. Какие приспособления для этого существуют, знают далеко не все мастера со стажем. Для правильной заточки зубьев прибегают к использованию ручных или электрических инструментов.

Ручные инструменты пользуются популярностью для затачивания изделий в полевых условиях, когда выполняются работы вдали от цивилизации. В таком случае электрические инструменты будут попросту бесполезными, поэтому используются ручные. К таковым относятся:

  1. Плоский напильник. С его помощью можно удалить ограничитель глубины.
  2. Круглый напильник. Такой вариант обычно прилагается к инструменту. Наличие специальной державки или ограничителя позволяет располагать его по отношению к изделию в правильном положении.
  3. Шаблон. Устройство, предназначающееся для правки и соблюдения параметров.
  4. Специализированный крючок для удаления опилок.

Заточка напильником требует правильного выбора данного изделия, так как все зависит от размеров самих изделий.

  • Для изделий размером 1,3 мм применяется напильник диаметром 4 мм.
  • Для изделий размером 1,6 мм — диаметром 5,2 мм.

Выполняя работы напильником, немаловажно соблюдать соответствующий угол. Для облегчения процедуры затачивания с помощью напильника рекомендуется воспользоваться струбциной или тисками, в которых фиксируется шина инструмента.

Важно знать! Затачивание изделия с помощью напильника следует выполнять исключительно на бензопиле, не снимая ее.

Возвратно-поступательными движениями плоского напильника удаляются с зубьев так называемые «ограничители». Еще одним приспособлением, облегчающим работу напильником, является лекало. Его следует фиксировать на шине, после чего определяется оптимальный угол заточки. Определив оптимальный угол, следует приступать к заточке цепи путем вождения напильником в пазе лекала. Данный способ позволяет полностью облегчить процедуру, а также исключить неправильное затачивание.

Стоит отметить, что ручные инструменты хотя и просты в применении, но для заточки цепи бензопилы с их помощью требуется значительного количества времени и сил. Чтобы облегчить и ускорить процесс затачивания, прибегают к применению электроинструмента. Наиболее оптимальным является использование станков, которые также бывают как ручными, так и электрическими. К преимуществам применения электроинструмента относятся:

Шаблон ограничения глубины реза

  • высокая точность затачивания;
  • высокая скорость, так как для затачивания одного зуба требуется не более 2-3 движений заточным инструментом;
  • простота применения, так как инструменты предполагают от человека только смены режущих зубьев в станке.

Помимо преимуществ, имеются у электроинструментов и недостатки, одним из которых является высокая их стоимость. Для того чтобы заточить цепь бензопилы, можно изготовить для себя специальные приспособления.

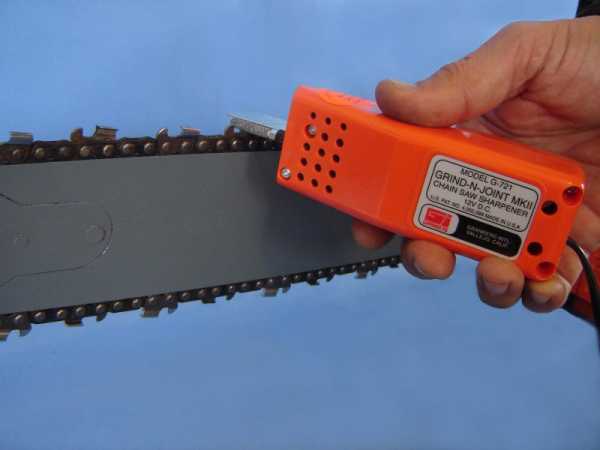

Простейшие электро приспособления для заточки

Применение специального электрического приспособления для затачивания цепи бензопилы позволяет выполнить работу не только более комфортно, но еще и максимально точно. Если предстоит затачивать большое количество цепей бензопил своими руками, тогда целесообразно заменить напильник болгаркой, что позволит увеличить скорость выполнения работы в несколько раз. Такое приспособление для бензопилы, как болгарка, требует мастерства от человека, который выполняет затачивание инструмента.

Затачивать режущие изделия с помощью болгарки очень сложно, поэтому при отсутствии надлежащего опыта, все же прибегать к таким процедурам не рекомендуется. Специалисты утверждают, что таким образом можно больше навредить инструменту, нежели помочь.

Принцип затачивания с помощью болгарки заключается в выполнении следующих действий:

  • Цепь располагается на шине инструмента.
  • Угол заточки следует выбирать визуально.
  • Работы выполняются аккуратно.

Недостатком данного способа является потребность наличия высокой степени мастерства при работе с болгаркой, а также время. Если все выполнить правильно, то инструмент будет функционировать на протяжении минимум 5-7 заточек.

Оптимальный вариант приспособления для заточки цепи бензопилы – это применение электрического мотора небольшой мощности. В качестве заточного изделия используется абразивный диск. Потребуется диск установить на электродвигатель, после чего из металла изготовить специальную стойку или шаблон. Изготовить такое приспособление не составит большого труда, но в итоге можно получить высокоэффективный инструмент для затачивания бензопильных цепей.

С помощью болгарки

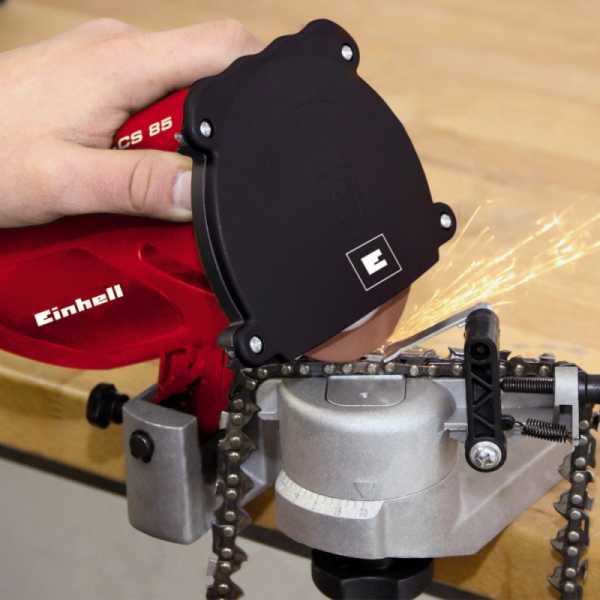

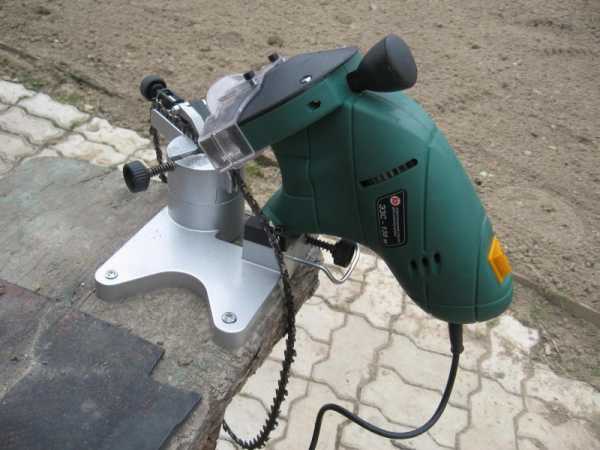

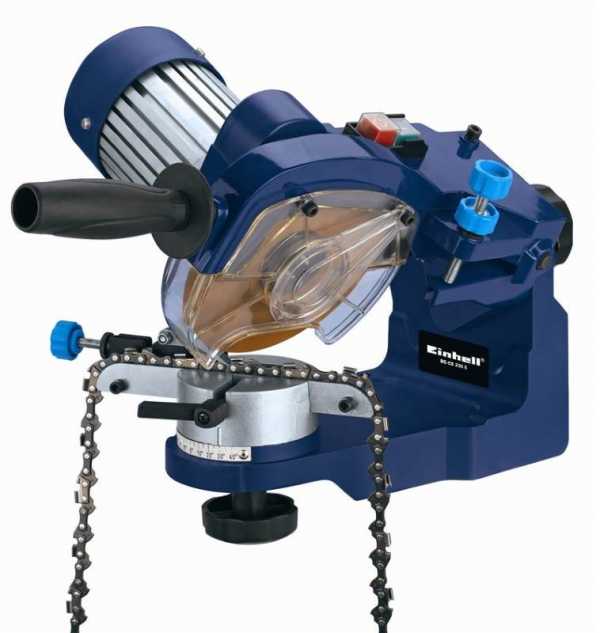

Электрические станки

При значительном износе изделия восстановить его с помощью напильника будет достаточно проблематично. Для таких целей используются специальные ручные станки для заточки цепи бензопилы. Принцип затачивания обусловлен выполнением следующих действий:

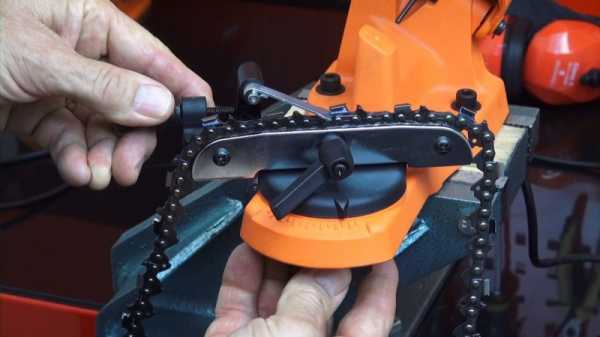

  • Осуществляется процесс ослабления винта для регулирования зажима.
  • Выравнивается направление звеньев в сторону заточного камня.
  • Устанавливается необходимый угол.

Выполнять глубокую заточку специалисты не рекомендуют, так как это способствует снижению прочности зубьев, а также скорейшему их износу. После проведенных работ необходимо с помощью компрессора прочистить зубья, а затем смазать.

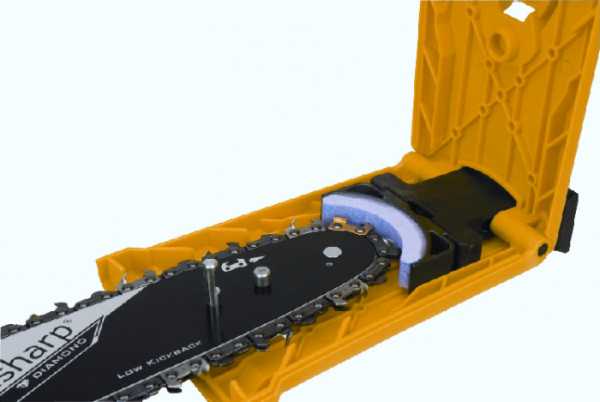

Автоматизированное устройство для цепей бензопил подразумевает установку инструмента в специальный станок. Инструмент следует надежно зафиксировать и закрыть его крышку, после чего запустить пилу на полную мощность. При движении цепи она будет затачиваться о точильный камень, который располагается внутри станка. Вся процедура занимает одну-две минуты. К недостаткам такого способа является высокая стоимость оборудования, а также необходимость применения оборудования той же марки, что и пила.

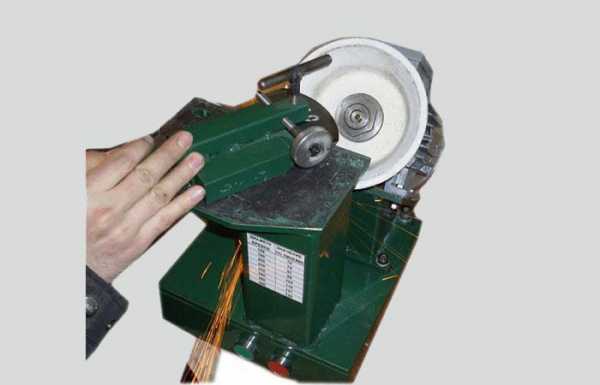

Специальный станок

В завершении следует отметить, что способов заточки цепи бензопил существует множество, а приспособлений еще больше. Как и что вы используете, зависит от поставленных целей. Большинство мастеров отлично справляются при помощи напильника.

instrumentyvdom.ru

Заточка цепей бензопил на станках и напильниками своими руками

Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.

Заточка цепи бензопилы на станке

Когда нужно проводить работу?

При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.
Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.

Особенности геометрии

Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:

  1. Лопатка.
  2. Основное звено.
  3. Ограничитель глубины.

При этом лопатка зуба состоит из следующих элементов:

  1. Торцевое лезвие.
  2. Верхнее лезвие.

Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.

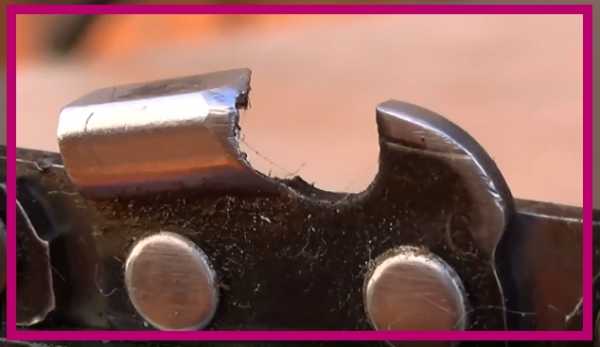

Зуб цепи бензопилы

Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

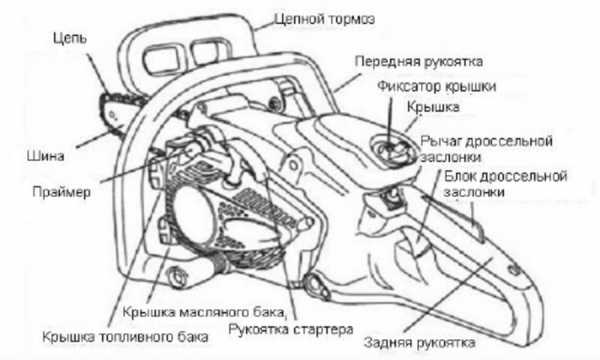

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

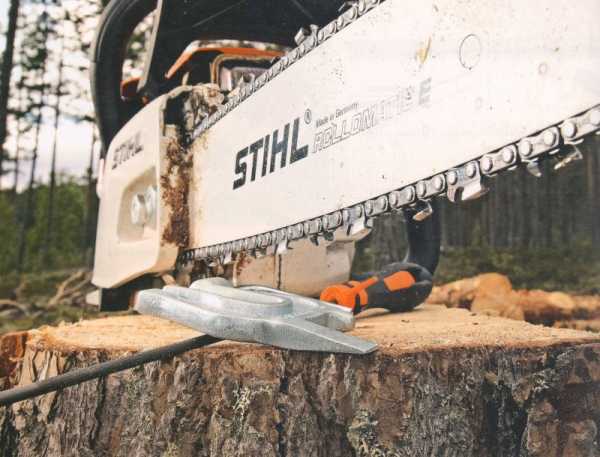

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

  1. Напильник круглый, имеющий державку необычного вида.
  2. Плоский напильник, необходимый для регулирования ограничения глубины.
  3. Крючка.
  4. Специального шаблона.

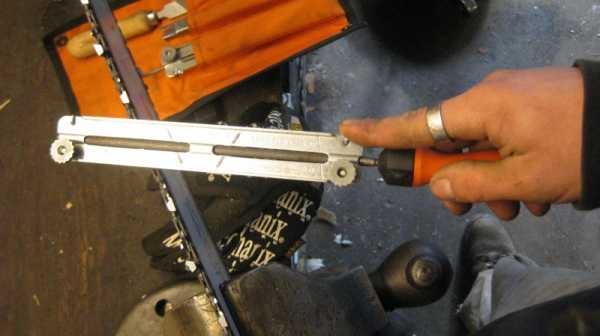

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

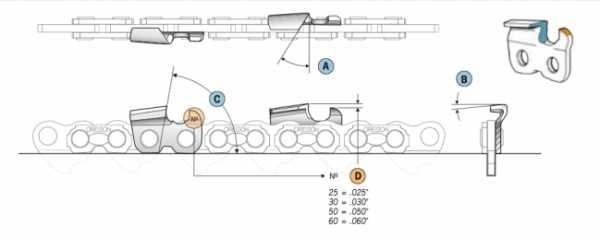

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

  1. Делать следует одинаковое количество движений.
  2. Нужно контролировать силу давления на поверхность во время ее обработки.
  3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Применение специальных станков

Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:

  1. Механический.
  2. Электрический.

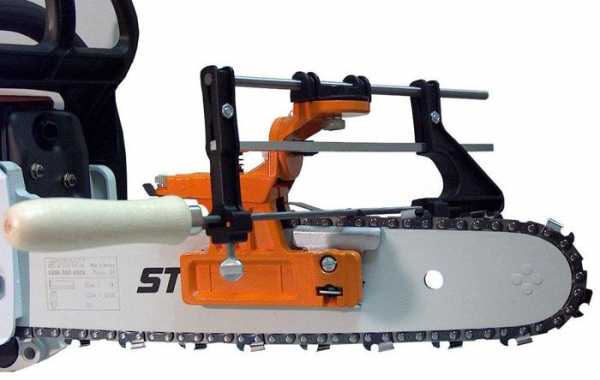

Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.

Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.

Руководство по заточке пильных цепей Stihl в формате PDF

Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция

Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.

Схема заточки цепи вручную

Для грамотной заточки, мастер должен понимать устройство зуба.

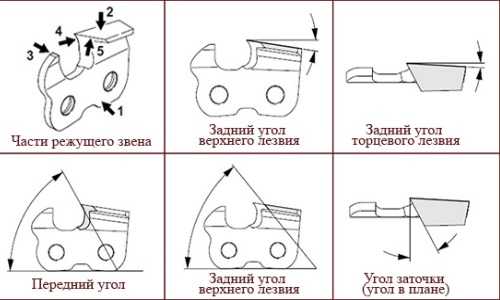

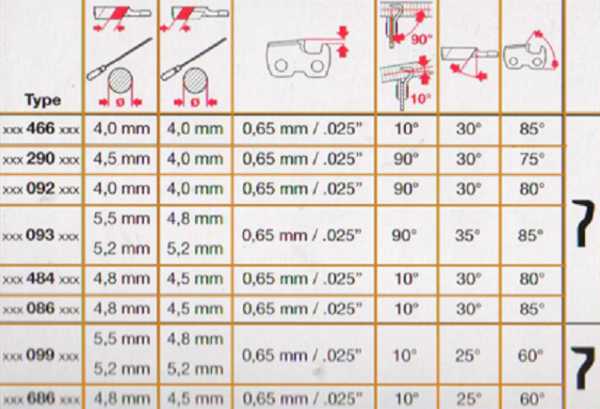

Параметры зубьев

Конструкция зуба состоит из:

  1. основания;
  2. лопатки;
  3. ограничителя.

На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.

Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.

Зубья

Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.

Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.

Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.

Что понадобится для заточки пилы в домашних условиях?

Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.

Снятие цепи с бензопилы

У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.

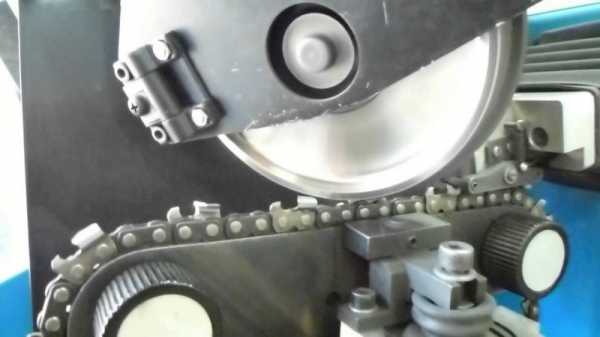

Заточка на станке

Если заточные работы производят достаточно часто, то необходимо применять специальное оборудование и технологическую оснастку (шаблоны). Применение шаблона на устройстве такого типа позволяет выполнить эту работу существенно быстрее. В качестве такого приспособления может выступить деревянный брусок линейка небольших размеров. Шаблон такого типа должен обеспечивать заточку под двумя углами. Заточку можно выполнять с применением точильного круга небольшого диаметра или наждачной ленты, которая может быть смонтирована на месте ременной передачи.

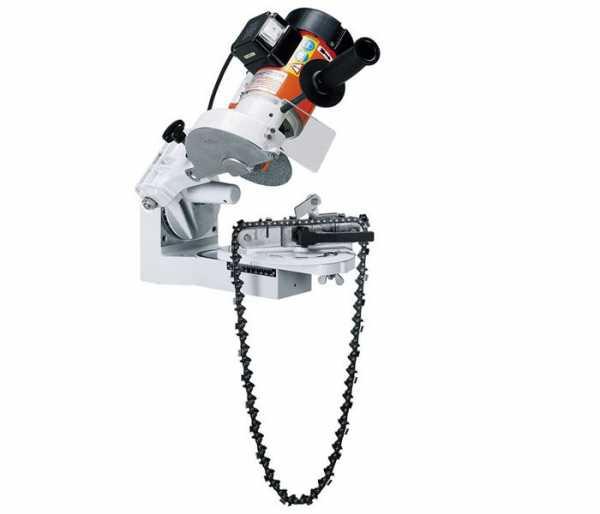

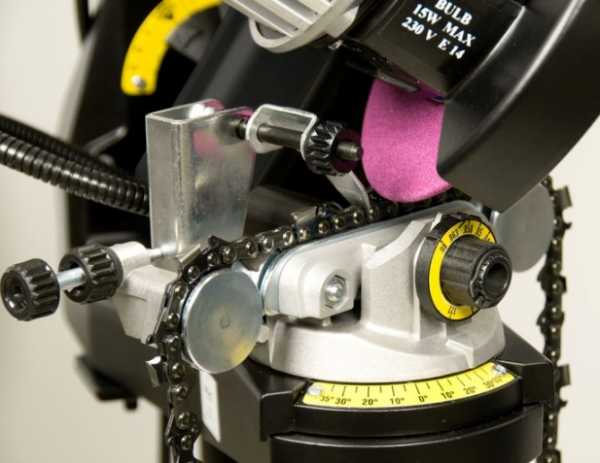

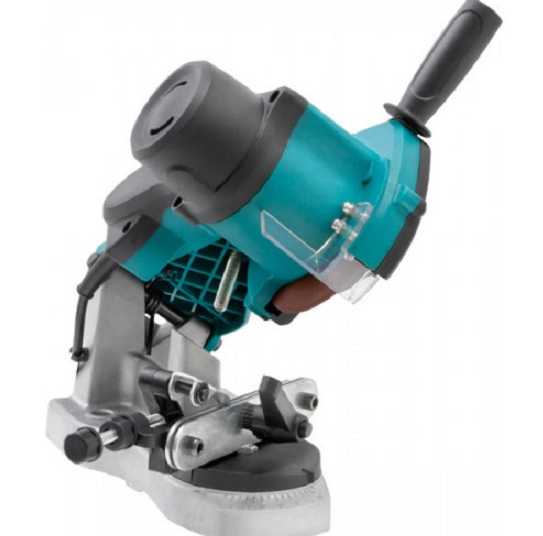

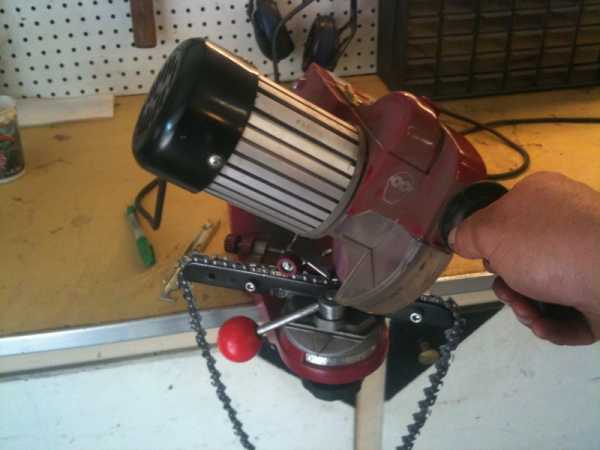

Станок для заточки цепей бензопил

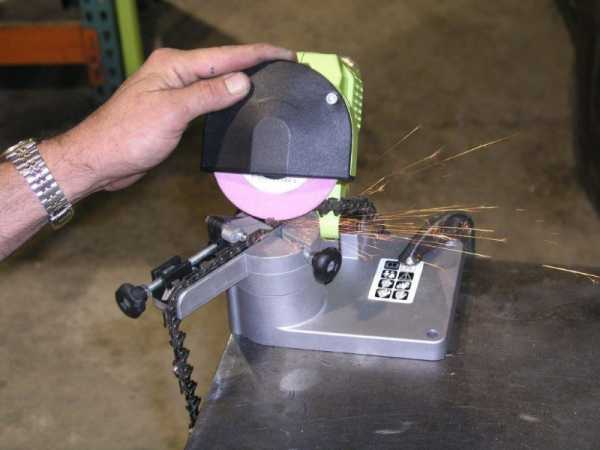

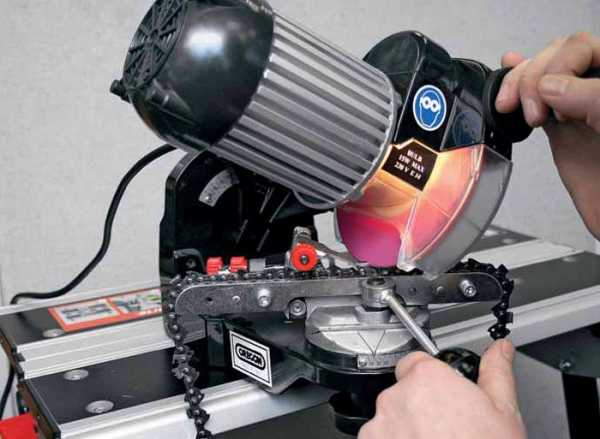

Заточка цепи бензопилы станком

Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Устройство для заточки цепей бензопил своими руками

Для того чтобы при помощи бензопилы можно было эффективно работать, ее цепь должна быть постоянно острой. Устройство для заточки цепей бензопил поможет вам в этом.

Параметры зубьев цепи: 1 — основание звена, 2 — лопатка зуба, 3 — ограничитель глубины, 4 — торцевое лезвие, 5 — верхнее лезвие.

Как и когда надо затачивать цепь?

Острая цепь будет гарантировать то, что вы сможете не только быстрее и легче выполнять работу, но и безопаснее. Профессионалы утверждают, что острота цепи даже важнее, чем мощность бензопилы, поэтому процессу заточки рабочего инструмента необходимо уделять особое внимание. Выполнить эту работу своими руками сможет любой домашний мастер.

Для того чтобы понимать, когда инструмент затупился и необходимо выполнение его заточки, надо обращать внимание на основные признаки:

  • происходит значительное снижение скорости работы бензопилы;
  • во время работы пилу начинает водить в стороны;
  • надо обращать внимание на опилки — стружку в виде мелкой пыли и иголок.

Нельзя точно сказать, через какое конкретно время необходимо проводить такую операцию, как заточка цепей. Все будет зависеть от того, как часто вы используете бензопилу и с какими породами дерева работаете.

Положение напильника при заточке цепи бензопилы.

Специалисты рекомендуют перед началом работы немного подтачивать режущий инструмент.

Вам достаточно просто внимательно следить за состоянием своих пил, и по описанным выше характерным признакам вы сможете понять, что возникла необходимость заточки.

Для того чтобы заточить зубья, не надо иметь специальных знаний, но должны быть специальные приспособления. Некоторую сложность составляет то, что форма зуба сложна. Он имеет боковую и скошенную режущие кромки, это надо учитывать во время процесса затачивания.

Для выполнения работ, в зависимости от выбранного способа, вам понадобится:

  • напильник;
  • струбцина;
  • лекало;
  • ручной или автоматизированный станок;
  • болгарка.

Вернуться к оглавлению

Заточка при помощи напильника

Вам будет достаточно приобрести напильник определенного диаметра, он будет зависеть от размера цепи:

Шаг цепи бензопилы.

  • если размер 1,3 мм, то напильник надо брать диаметром 4 мм;
  • если 1,6 мм, то напильник — диаметром 5,2 мм;
  • для того чтобы снять с зубьев «ограничители», используют плоский напильник.

Во время выполнения работы надо соблюдать угол обработки. На каждом зубе есть специальная насечка, она ограничивает максимальный угол заточки. Для того чтобы не допускать вхождения зубьев глубоко в древесину, существуют ограничители. Затачивать их надо намного реже. Это делается в том случае, когда высота зуба уменьшилась и цепь проникает в дерево на недостаточную глубину.

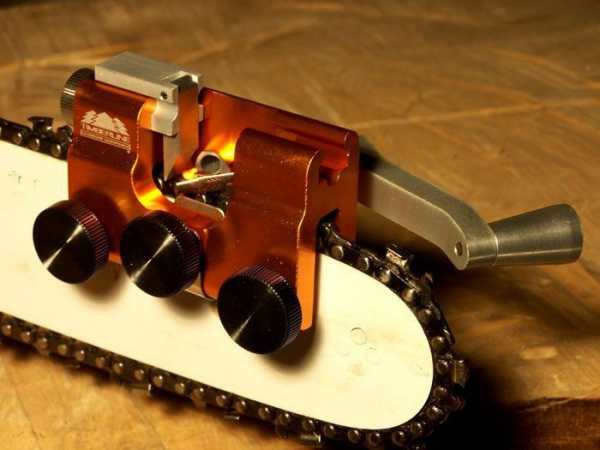

Для того чтобы облегчить процесс затачивания при помощи напильника, можно использовать струбцину. С ее помощью вы сможете фиксировать шину, а если она надежно закреплена, то это намного упрощает и ускоряет процесс затачивания, а также повышает ее качество.

Для выполнения указанной работы можно еще использовать такое устройство, как лекало. Оно крепится на шине и имеет возможность перемещения. После того как определили оптимальный угол заточки, вы его фиксируете при помощи лекала и дальше просто водите напильником в пазе лекала. В этом случае риск неправильного затачивания сводится к минимуму, все зубья затачиваются равномерно, процесс упрощается и ускоряется.

Данный метод дешевый, но требует довольно много времени и достаточно часто покупки нового напильника.

Вернуться к оглавлению

Заточка при помощи ручного и автоматического станка

Если произошел значительный износ цепи, то заточить ее при помощи напильника будет сложно. В таких случаях можно использовать ручной станок. Это более точный и менее трудоемкий метод.

Процесс заточки при помощи станка:

  • ослабляем винт, при помощи которого регулируется зажим цепи;
  • направляем звенья пилы в сторону заточного камня;
  • устанавливаем необходимый угол.

Можно последовательно затачивать зубья, только менять полярность, а можно затачивать сначала правосторонние, а затем — левосторонние зубья. В этом случае работа проводится через один зуб и полярность менять нет необходимости.

При определении оптимальной степени заточки надо ориентироваться на самый изношенный зуб. Глубокую заточку проводить не рекомендуется, так как в этом случае уменьшается прочность зубьев и они быстрее изнашиваются. После того как вы сделали указанную работу, цепь надо хорошо прочистить, для этого ее продувают сжатым воздухом и хорошо смазывают (кладут в масло на пару часов).

Данный метод позволяет точно и быстро выполнять заточку, но требует много времени и затрат труда.

Можно указанную работу выполнять и на автоматизированных станках. В этом случае пила вставляется в станок, фиксируется и станок закрывается. После этого запускают бензопилу на полную мощность, и во время движения цепь затачивается о точильный камень, установленный внутри станка.

Это очень простой и быстрый метод, для его применения достаточно 1-2 минут. Но вам придется приобрести специальное оборудование, а цепи должны быть того же производителя, что и станок.

Вернуться к оглавлению

Заточка при помощи болгарки

Некоторые народные умельцы выполняют данную работу при помощи болгарки. Кое-кто считает, что таким образом можно нанести вред бензопиле, но, несмотря на это, данный способ пользуется большой популярностью.

Проводить заточку при помощи болгарки сложно, и если вы не имеете достаточного опыта, то можете больше навредить, чем помочь.

Снимать цепь с пилы не надо, для работы используют диск диаметром 2,5 мм, которым уже работали. Это необходимо для того, чтобы его края были скругленными. Угол заточки выбирают визуально. Если вы все сделаете правильно и аккуратно, то цепь будет нормально работать на протяжении 4-7 заточек.

Это очень простой и дешевый способ, требует немного времени и усилий, но надо иметь опыт и навыки такой работы.

Для выполнения затачивания цепи бензопилы вы можете выбрать любой из описанных методов, но в любом случае, надо соблюдать технику безопасности. Выполнять работу надо только в защитных очках и рукавицах.


moiinstrumenty.ru

Станок для заточки цепей бензопил

Эффективность работы бензопилы, то, насколько мощно выбирает инструмент древесину в пропиле, зависит от мощности — приемистости мотора и остроты режущей кромки зуба. Даже самые качественные цепи для бензопил рано или поздно теряют остроту, поэтому примерно через каждые 2-3 часа работы приходится выполнять заточку цепи для бензопил своими руками. При наличии навыка и точного понимания процесса восстановить остроту кромки зуба можно на обычном столе на даче, с помощью мини-станка, или используя напильник для заточки цепей бензопил.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

  • Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30о;
  • Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5о.

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

  1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
  2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Станочная заточка цепей бензопил

Прежде чем приобретать станок для заточки цепи, необходимо разобраться, как выбрать станок для заточки цепей бензопил, потому что цена на отдельные модели довольно высокая, а покупка дорогостоящего агрегата вслепую явно не оправдывает себя.

Для заточки используют три типа станочных агрегатов:

  • Мини-станки и приспособления малого класса, рассчитанные на очень небольшую производительность;
  • Легкие настольные системы;
  • Стационарные заточные станки.

Все три категории позволяют избавиться от эффекта «играющего» напильника и выполнить заточку с приемлемым качеством, но все же существуют определенные нюансы в использовании станков и приспособлений.

Легкие ручные станки для заточки цепей бензопил

Приспособления для затачивания зубьев цепи на первый взгляд мало чем отличаются от ручного точения напильником. Основу мини-станка составляет струбцина и два винтовых регулятора. Приспособление устанавливается непосредственно на шину, и с помощью винтов выставляются значения переднего и бокового углов заточки. Остается только вставить заточной напильник в направляющую люнету и поочередно заточить зубья.

Для цепей с крючковыми зубьями выпускается специальное приспособление, позволяющее выполнить заточку с помощью секторного абразивного бруска, уложенного внутри пластикового корпуса.

В крючковых цепях для бензопил, в отличие от обычной схемы, режущая кромка расположена горизонтально на верхней плоскости или спинке зуба. Такие кромки можно затачивать с помощью насадки или обычным плоским надфилем. Чтобы выполнить заточку с помощью насадки, достаточно просто одеть корпус на шину, захлопнуть, закрыть его на защелку, запустить бензопилу и нажать боковой рычаг на торце.

Настольные и стационарные заточные системы

Среди наиболее продаваемых станков можно назвать продукцию трех ведущих производителей оборудования для бензопил – «Oregon», «Sadko» и «Makita».

Из оборудования компании «Oregon» можно посоветовать профессиональную модель 519789. Мощная станина и высокий подъем абразивного диска позволяют выполнять работы любой сложности. Вес агрегата -6 кг, потребляемая мощность электродвигателя составляет 214 Вт. Диапазон заточки переднего угла – от 0-40о, бокового 0-10о. Станок рассчитан на большую нагрузку, поэтому даже после затачивания нескольких сотен цепей точность позиционирования останется неизменной.

Более простая и дешевая модель станка «Sadko SCS-85 PRO» позволяет затачивать большинство размеров цепей бензиновых пил с передним углом до 30о. Вес агрегата составляет всего 2,5кг. В отличие от предыдущей модели, это скорее компактная, чем профессиональная модель, но в своем классе «Sadko» не уступает продукции других компаний.

Обе модели оснащены автоматическим устройством центрирования цепи при зажиме его в тиски.

На что следует обратить внимание при выборе станка

Во-первых, станина станка должна обязательно изготавливаться из металла. Процесс заточки даже малых поверхностей зуба связан с приложением нагрузки и возникновением вибраций. Металл хорошо справляется с гашением колебаний, пластиковые детали со временем деформируются, и точность заточки падает.

Во-вторых, наиболее нагруженный узел — шарнир поворота заточной консоли, тоже должен быть металлическим. Большинство отечественных и китайских фирм для удешевления используют пластиковые шарниры достаточно большой ширины. На практике модели, изготовленные даже из ударопрочного и износостойкого пластика, не позволяют добиться необходимого качества заточки.

В-третьих, диапазоны устанавливаемых углов затачивания должны быть как у модели 519789. Мировой лидер в производстве шин и цепей к бензиновым пилам выбрал параметры 0-40о не просто так, а чтобы увеличить точность хода настроечного винта. Большинство дешевых станков ограничивают величину заточки переднего угла 30о и меньше. Это значит, что нормально заточить цепь можно будет только после 3-4 переточки с помощью напильника или на других приспособлениях, когда размеры кромки будут выработаны на 15-20%.

Кроме того, немаловажным фактором является мощность привода станка. Чем быстрее выполняется процесс затачивания кромки зуба, тем меньше риск самоотпускания закалки металла. При правильной настройке станка процесс должен занимать не более секунды на зуб.

Отдельно следует упомянуть размеры нониусов или шкал, по которым выставляются углы заточки зуба. Деления и размерность шкалы должны позволять читать величину угла не менее чем в половину градуса.

Заключение

Наиболее приемлемым вариантом заточки цепей будет профессиональное оборудование или ручной мини-станок. Покупать настольный вариант профи-класса не имеет смысла, так как его стоимость будет в десятки раз выше, чем покупка десятка новых цепей. Для собственного пользования можно приобрести ручной или компактный электрический станок «Oregon 542654».

bouw.ru

Станок для заточки цепей бензопил: особенности, выбор

Цепи бензопил достаточно быстро изнашиваются, особенно при сильных продолжительных нагрузках, поэтому для восстановления их работоспособности применяется специальное оборудование. При использовании пил на приусадебном участке можно обойтись ручным инструментом для заточки режущих элементов. Если предстоит длительная и частая эксплуатация, целесообразно приобрести специальный станок для заточки цепей бензопил. Редакция Seti.guru подготовила подробный обзор, который позволит легче определиться с выбором в пользу ручного или автоматического оборудования, узнать нюансы его эксплуатации, познакомиться с основными характеристиками и функционалом.

Заточка зубьев пильной цепи на автоматическом станке

Читайте в статье:

Устройство заточных станков для цепей бензопил и их технические характеристики

По мере обработки древесины цепь для продольного пиления нуждается в заточке зубьев, которые являются её режущими элементами. Для этих целей применяются специальные станки, имеющие конструктивную схожесть с отрезными моделями. В устройстве прибора имеется электродвигатель, приводящий в движение шпиндель, на котором фиксируется абразивный круг для заточки цепей бензопил. Станок оснащается тисками и зажимным приспособлением. С их помощью цепь устанавливается под определённым углом (по отношению к диску) для последующей заточки.

Фиксирующий механизм в устройстве заточного станка

Станина заточных станков оснащается механизмом регулировки глубины реза, а также кнопка пуска. У большинства моделей есть устройство с градуированной шкалой, при помощи которого выставляется рабочий угол. Используя рукоятку, оператор имеет возможность регулировать ход подвижной части станка. Также на станках имеются защитные кожухи, обеспечивающие безопасную работу.

Таблица 1. Основные технические характеристики заточных станков

Техническая характеристикаОписание
Частота вращения рабочего элемента (шпинделя)Качество и скорость выполнения заточки напрямую зависят от величины частоты вращения шпинделя. Чем она выше, тем быстрее оператор сможет обработать режущие кромки зубьев. На лесопилках и прочих предприятиях используют станки, у которых скорость вращения колеблется в пределах 7,5 тыс. Для работы в домашних условиях применяются приборы с показателем частоты вращения до 3 тыс. об/мин.
Диаметр заточного кругаРазмер дисков точилок цепей для бензопил подбирается от назначения обрабатывающих станков. При небольших объёмах работ применяют круги диаметром 105 мм, выше – на промышленных предприятиях.
Мощность оборудованияПри выборе заточного станка необходимо обращать внимание на его мощность. Для эксплуатации приборов в домашних мастерских и на небольших предприятиях нужно подбирать модели, работающие от бытовой электросети (220В). Такое оборудование является маломощным и потребляет небольшое количество электроэнергии. Для лесопилок целесообразно подбирать оборудование, мощность которого превышает 0,3 кВт.

Совет! Чтобы проводить заточку зубьев цепи максимально быстро, следует приобретать модели, которые оснащаются механизмом поворота рабочей головки. Эта дополнительная функция уменьшает количество перестановок. Также в конструкции имеется ограничитель угла наклона, что обеспечивает получение одинакового реза кромки зубьев на всей длине цепи.

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта

Артём Крикунов

Консультант по подбору инструмента ООО "ВсеИнструменты.ру"

Спросить у специалиста

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Достоинства и недостатки ручных и автоматических моделей

Автоматические заточные станки для бензопил позволяют выполнять большие объёмы работ, при этом требуется минимальное участие оператора. При помощи зажимного устройства достаточно зафиксировать цепь, выставить нужный угол и включить прибор.

Ручная правка режущей кромки

Опытный мастер при помощи станка выполняет полную обработку в течение четверти часа. На видео можно посмотреть, как точить цепь бензопилы станком, подключённым к сети.

Видео «Автоматическая обработка цепи бензопилы»:

Среди недостатков автоматических агрегатов стоит выделить значительный износ пильных элементов цепей. После заточки зубья нужно вновь обрабатывать через 3−4 применения пилы. Существенным плюсом ручных моделей является невысокая цена на заточные станки для цепей бензопил. Такое оборудование можно использовать практически в любых условиях. К недостаткам оборудования следует отнести невысокую скорость обработки цепей и определённые сложности с настройкой нужного угла пила. К тому же приспособления для заточки цепей бензопил своими руками не предназначены для правки большого количества режущих кромок.

Как правильно выбрать заточное устройство для цепей бензопил

Помимо технических характеристик, существует ряд важных критериев, которые следует учитывать при выборе модели заточного станка. Обратите внимание на наличие в конструкции поворотных головок и механизма зажима.

Зажимной механизм станка

При отсутствии такого функционала оператору будет достаточно сложно правильно выставить нужный угол реза. Сюда же стоит отнести модели, у которых подвижным является только механизм зажима.

Защитный элемент заточного оборудования

Дополнительные возможности оборудования обеспечивают эффективную работу мастера. Современные модели заточных станков оснащены следующими функциями:

  • мокрой шлифовки;
  • регулировки степени натяжения звеньев;
  • охлаждающей системой;
  • автоматическим зажимом деталей.

Для обеспечения безопасной работы устройства следует выбирать модели, у которых имеются защитные кожухи и экран, защищающий оператора от попадания искр. Немаловажную роль также играет выбор производителя заточного оборудования. Среди известных брендов, продукция которых пользуется заслуженным уважением среди многих мастеров, следует выделить Бригадир, Oregon, Stihl, Sadko и другие.

Популярные модели станка для заточки пильных цепей

Стоимость оборудования зависит от технических параметров устройства, модели станка и производителя устройства. Приведем несколько самых популярных марок и производителей заточных станков.

Станок для заточки цепей бензопил Штиль

Заточной автоматический станок Stihl USG предназначен для широкого использования. Помимо цепей бензопил, с его помощью можно обрабатывать различные инструменты. В модели отсутствует поворотный механизм.

Модель Stihl USG

Угол наклона регулируется согласно рекомендациям производителя. Станок нежелательно использовать для обработки цепей, изготовленных из твердосплавных материалов и со шлифованной кромкой зубьев. Модель Штиль USG обладает мощностью 0,18 кВт, работает от сети в 220 В. Уровень шума прибора составляет 75 дБ, скорость вращения шпинделя − 2,8 тыс. об/мин.

Станок для заточки цепей для бензопил Орегон 519789

Профессионалы непременно оценят возможности заточного станка Oregon 519789. Модель обладает высокой производительностью и оснащена множеством полезных функций и конструктивных особенностей.

Модель Oregon 519789

На станине установлены подвижные тиски, которые можно перемещать в поперечном направлении. В комплекте имеются 3 абразивных диска, позволяющих обрабатывать различные материалы. Мощность прибора для пильных цепей составляет 0,214 кВт, работает оборудование от бытовой электросети. Число оборотов шпинделя равно 2,8 тыс. об/мин.

Заточной станок Sadko SCS-180

Отличительной особенностью модели станка Sadko SCS-180 является наличие высокооборотного электромотора, мощность которого составляет 0,18 кВт. Прибор способен обеспечить скоростную заточку цепей для бензопил высокого качества.

Станок Sadko SCS-180

Конструкция модели оборудована защитным экраном из прозрачного полимера, позволяющим оператору безопасно выполнять работу. Также на станке имеется регулировочный механизм, благодаря чему можно легко изменять угол наклона в диапазоне 35°. Скорость вращения шпинделя составляет 6 тыс. об/мин. Весит заточная установка 2,2 кг.

Станок заточной Бригадир GM4P

Профессиональная модель заточного станка Бригадир GM4P представляет собой высокопроизводительное оборудование. Прибор оснащается высокооборотным электромотором мощностью 0,65 кВт.

Станок Бригадир GM4P

К особенностям конструкции следует также отнести улучшенное устройство зажима цепи, а также наличие устройства рабочей зоны оператора. Модель предназначена для продолжительной эксплуатации под большой нагрузкой. Станки Бригадир применяются на промышленных предприятиях и лесозаготовках. Для заточки цепей допускается использование абразивных кругов диаметром до 104 мм.

Как сделать станок для заточки цепей своими руками – основные нюансы

Конструктивной особенностью любого станка является наличие станины. При самостоятельном изготовлении прибора в качестве основы можно использовать слесарные тиски.

Вариант сборки самодельного заточного станка

Также потребуется изготовить заготовку под крепёж, которая затем будет фиксировать самодельный станок для заточки цепей на поверхности верстака. К основанию прибора следует закрепить шину (поворотную) с фиксаторами. На ней будет фиксироваться цепь для заточки.

Также необходимо установить приспособление для заточки. Сделать это можно при помощи кронштейна. В качестве электропривода используется маломощный мотор. Чтобы поднимать и опускать привод устройства, необходимо установить опорную рукоятку.

Самодельная установка с зажимным механизмом

Изготавливая своими руками приспособление для заточки цепей бензопил, следует позаботиться о наличии осветительного прибора, а также элементов защиты (щитки, экраны). Они защитят глаза оператора во время выполнения работ. Посмотрите видео, как заточить цепь бензопилы на станке собственной сборки.

Видео «Особенности самостоятельной сборки заточного станка»:

По какой цене можно выгодно купить заточной станок для цепей бензопил – обзор цен

Рассмотрим в данном разделе примерные цены, по которым можно купить станок для заточки цепей бензопил. Информация представлена в таблице ниже.

Таблица 2. Средние цены на популярные модели заточных станков

Уважаемые посетители онлайн-журнала Seti.guru! Поделитесь с другими читателями своим опытом использования заточных станков для цепей бензопил. Также вы можете предложить идею по самостоятельной сборке оборудования.

seti.guru

Как заточить цепь бензопилы, когда пора ее затачивать, какой инструмент для этого нужен?

Основное от чего зависит хорошая работа бензопилы — это надлежащее и грамотное обращения с пильной цепью. При неправильном отношении к ней даже самая лучшая модель бензопилы, приобретенная за высокую цену, не сможет работать, как следует. Пильная цепь для бензопилы должна правильно использоваться, вовремя подтягиваться, затачиваться по мере надобности. Цепь является основным элементом и одним из самых важных моментов является правильный выбор необходимой цепи, так как ненадлежащая эксплуатация пильной цепи приведет к ее разрыву или прекращению работы. Поэтому при выборе цепи вы должны с уверенностью знать: шаг цепи, профиль, толщину ведущего звена, число звеньев и назначение цепи.

Выбор цепи

На непрофессиональных предназначенных для бытового использования бензопилах обычно ставят пильные цепи с шагом 0,325 дюймов. Чем меньший шаг у пильной цепи, тем у нее меньшая вибрация, но с этим уменьшается и производительность — это необходимо учитывать при покупке в магазине.

Цепи, предназначенные для профессиональных работ, ставятся с шагом в 3/8 или 0, 404 дюйма. С применением такой цепи производительность значительно увеличивается, но и с тем увеличивается и вибрация. Такие цепи применяются для работ на промышленных лесоповалах.

Для мерзлых и загрязненных деревьев применяют пильные цепи с твердосплавными напайками.

Шаг цепи рассчитывается по расстоянию между двумя близлежащими зубьями или по длине отрезка между двумя близлежащими заклепками, деленная на два. Комплектующие части от бензопил различных производителей нельзя совмещать.

Пильная часть бензопилы состоит из звездочки, шины и пильной цепи. Части от различных производителей в этом комплекте несовместимы, из-за несовместимости технологических параметров: толщины ведущего звена и конфигурации цепи. Поэтому нужно очень внимательно и тщательно выбирать модель бензопилы. Ведь после ее приобретения вы будете зависеть от поставок комплектов запасных частей фирмы-производителя.

Существует мнение, что производительность работы бензопилы зависима от формы цепи, но это ошибочное мнение. На самом деле производительность напрямую зависит от мощности двигателя, так как чем мощнее двигатель, тем больший крутящий момент передается на цепь.

И от мощности двигателя зависит насколько у него больше возможность протягивать цепь через распиливаемый материал. В итоге можно сказать, что наиболее эффективное соотношение для бензопил с мощным мотором шаг цепи в 3/8 дюйма.

Заточка цепи для бензопилы

Определить, что цепь пора затачивать можно по нескольким признакам:

  1. Малая скорость пильной цепи в процессе работы.
  2. Движение цепи в обе стороны.
  3. Становится мелкой стружка от распила.

Периодичность затачивания

Определенных промежутков во времени для точки пильной цепи нет, просто желательно подтачивать ее перед началом работ.

Заточка цепи завистит только от частоты ее применения, нужно внимательно следить, не появились ли признаки, сигнализирующие о том, что ее пора точить.

Для процесса заточки пильной цепи специальные навыки не нужны, нужно просто уметь работать с обычными слесарными инструментами. Для затачивания цепей нужны специально предназначенные инструменты.

Затачивание при помощи напильников

Применяя этот метод, вы сводите к минимуму денежные затраты, из-за того что напильник есть в любом хозяйстве. Основное правильно подобрать диаметр напильника для заточки, который измеряется размерами пильной цепи. Для цепей в 1,3 мм применяют круглый напильник диаметром — 4 мм, а для цепей в 1,6 мм потребуется напильник — 5,2 мм. Применяя плоский напильник, подгоняем грани цепи, пильная цепь затачивается под определенным углом, для облегчения этого процесса на зубьях есть заводская насечка, указывающая на угол заточки.

Для затачивания цепи вам еще понадобится струбцина, для закрепления и фиксирования цепи, ее устанавливают на край верстака и в ней укрепляют цепь.

Заточка с использованием станка

Не все пильные цепи можно заточить с применением напильника, это бывает, когда цепь теряет формы режущих граней, а использование напильника в этом случае ведет к потере большого количества времени. Поэтому в подобных ситуациях и оправдано применение станков для заточки цепей бензопил.

Существуют станки с электроприводом и ручным приводом в них используются либо точильный камень, либо заточный круг.

Для работы на электрическом станке сначала ослабьте винт, которым зажимается цепь, вставьте ее в направляющий паз. С таким расчетом чтобы зубья были расположены по направлению к точильному кругу. После установки требуемого угла можно производить затачивание.

Для работы на ручном точильном станке необходимо установить нужный угол затачивания, он определяется по самому затупленному зубчику в цепи.

При заточке не стачивайте зубья слишком сильно, цепь может стать меньшей прочности от нагрева и время ее эксплуатации уменьшится.

Для закрепления полученного результата от затачивания продуйте сжатым воздухом заточенные звенья и опустите в масло на 2−3 часа.

Преимущества этого способа в том, что при заточке вы добиваетесь более точных результатов, но и теряете много время и сил.

При применении для заточки автоматического станка вы не только качественно и точно заточите цепь, но и ускорите процесс без траты своих сил.

Станок изготовлен в виде небольшой прямоугольной коробки с точильным кругом. Вам нужно только вставить цепь закрепить ее и включить станок. И цепь начнет крутиться и сама затачиваться о камень.

Заточка с помощью болгарки

Для применения в качестве точильного агрегата болгарки необходимо иметь некоторый опыт по работе с ней иначе можно легко испортить цепь. Так что, если у вас не имеется опыта работы с болгаркой, то лучше воспользуйтесь другими способами. Но этот метод имеет и некоторые преимущества:

  1. Не нужно во время заточки снимать пильную цепь с бензопилы.
  2. Для затачивания используется уже пользованный диск для резки металла толщиной 2−2,5 мм.
  3. При заточке угол выбирается по вашему усмотрению и опыту.
  4. При правильном затачивании этим способом цепь можно точить до 10 раз.
  5. Метод не требует больших финансовых трат и потери времени.

Единственный недостаток в том, что необходимо набраться опыта и умения потренировавшись на испорченной цепи.

Видео заточки цепи бензопилы

Независимо от того какой бы метод заточки вы ни выбрали обязательно соблюдайте все меры техники безопасности, работайте в защитных очках и рукавицах. Благодаря этим мерам вы безопасным способом вернете бензопилу к повседневной работе.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
