Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

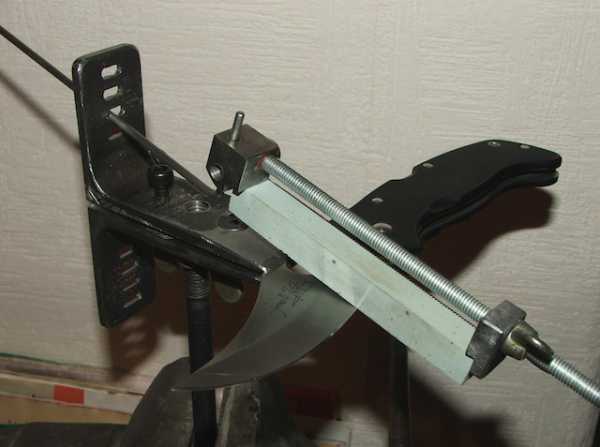

Приспособление для заточки ножей своими руками

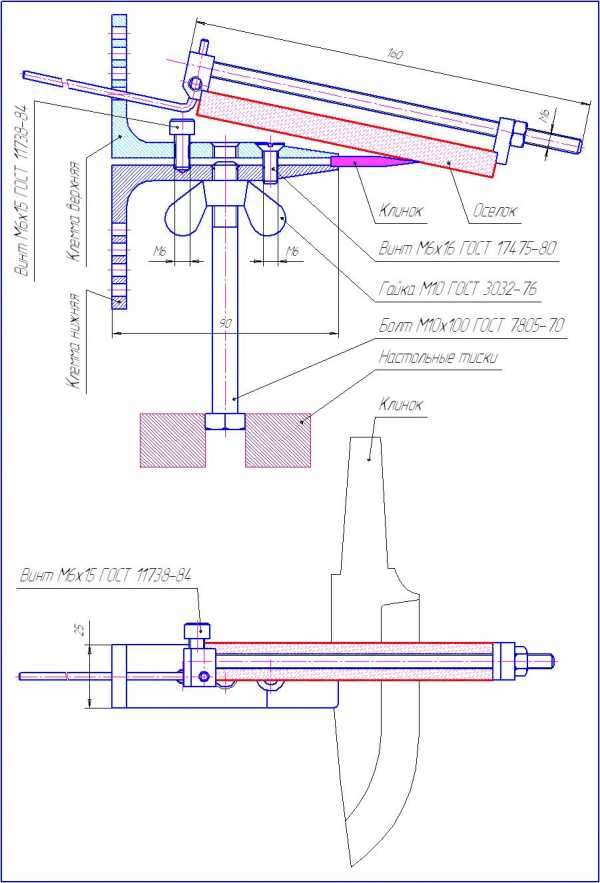

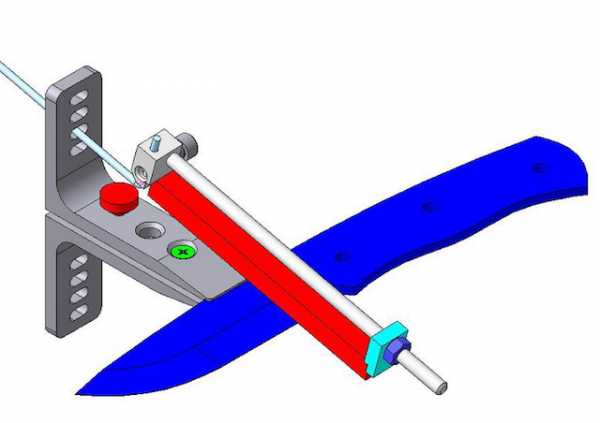

Приспособление для заточки ножей своими руками: чертеж

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

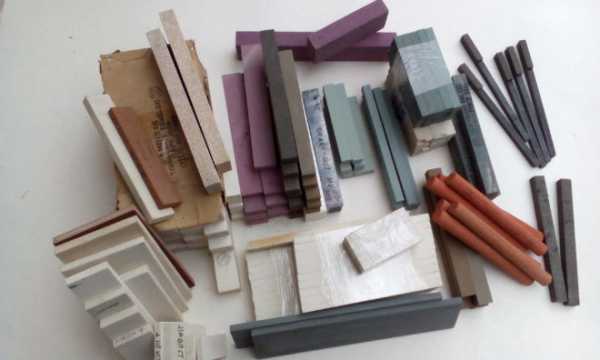

Виды камней для заточки

В основном выделяют три вида камней для заточки:

Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
Искусственные, которые изготавливают из ненатуральных компонентов.
Природные. Это натуральные камни, которые получили последующую промышленную обработку.
Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

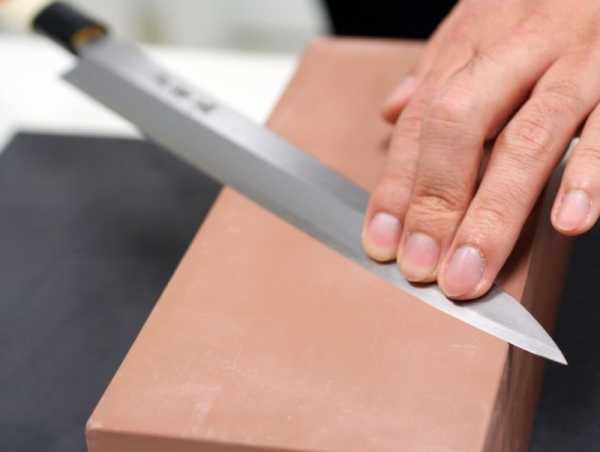

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой.

Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время.

Конечно, этот процесс не из легких и требует терпения.

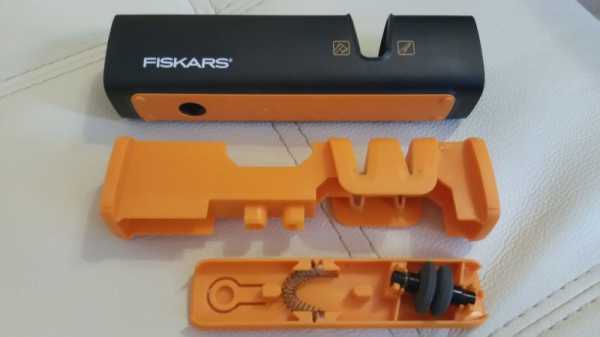

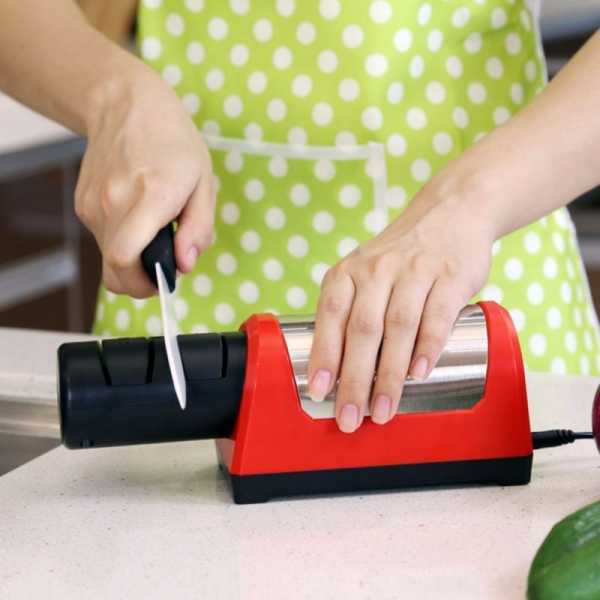

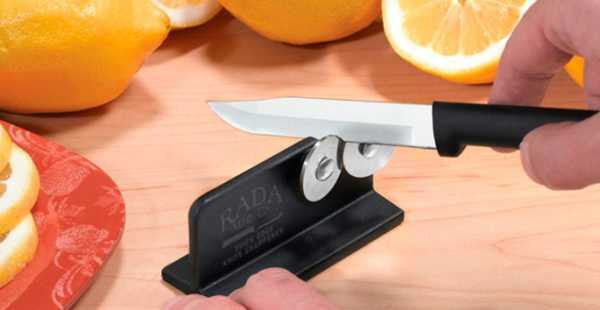

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент.

Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится.

В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки.

Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам.

Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами.

Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда.

И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

Ножовка.
Деревянный брусок.
Стамеска.
Наждачная бумага.
Рубанок.
Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Зачем нужны чертежи?

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

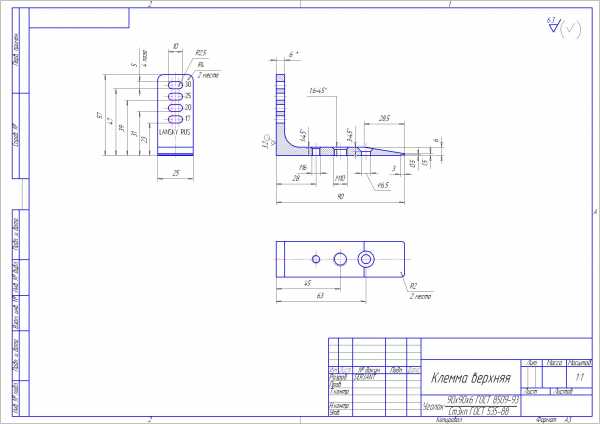

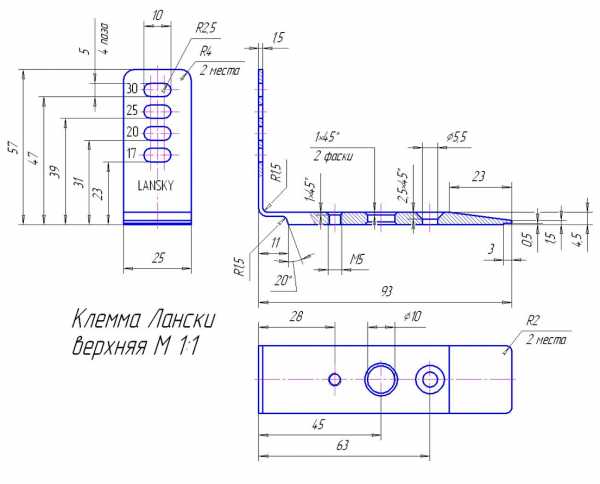

Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
Подготовить чертеж направляющей. Здесь есть несколько нюансов.

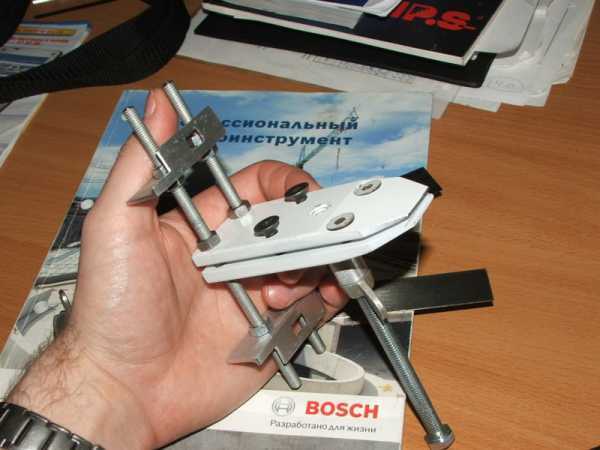

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа
также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву г . В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей
зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий
используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие
для удаления остатков масла железки следует тщательно промыть в мыльном растворе

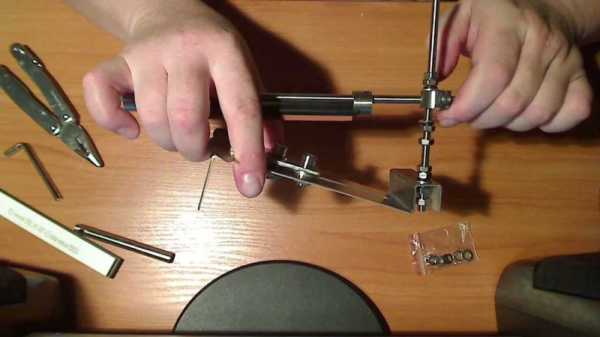

скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации
все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.

Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.
Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.

Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах.

Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень.

Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

Приспособления для заточки

Угол заточки — это очень важный параметр лезвия, от которого зависят режущая способность и долговечность заточки.

При уменьшении угла заточки режущие свойства инструмента возрастают, а вот прочность его лезвия, особенно при ударах и соприкосновениях с твердыми телами, снижается.

Поэтому для того или иного инструмента практикой рекомендованы определенные углы заточки, при этом, чем тверже обрабатываемый материал, тем больше угол заточки, причем это правило справедливо даже для обычных кухонных ножей.

Угол заточки ножа

Как правило, на заводе лезвие затачивают под оптимальным углом для конкретного инструмента, а когда дело доходит до заточки затупившегося инструмента, нужно просто сохранить уже имеющийся угол заточки.

Однако, выполняя заточку без специальных приспособлений, придется сосредотачивать все внимание на правильном положении затачиваемого лезвия при его контакте с абразивом.

Значительно упрощается эта задача благодаря специальным приспособлениям, без которых, кстати, не обойтись, если потребуется изменить угол заточки.

Приспособления, описанные ниже, предназначены для ручной заточки не случайно, электроточила не дают хороших результатов. От быстрых оборотов абразивного круга железки после каждой заточки становятся все мягче и быстрее тупятся.

Многие мастера давно отказались от электроточил и теперь затачивают инструмент вручную, используя специальные приспособления для заточки. При этом такие приспособления можно купить или сделать своими руками.

Усилия и время, затраченные на их изготовление, быстро оправдаются сокращением времени заточки и более высокой производительностью труда, лучшей степенью остроты режущего инструмента.

Приспособления для заточки ножей

Начнем с самодельных приспособлений для заточки ножей. Принцип действия первого приспособления заключается в том, что удерживать лезвие ножа вертикально и водить им по закрепленному под определенным углом бруску проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом.

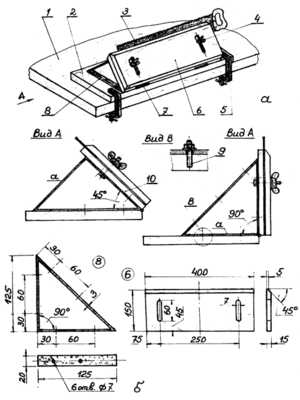

Приспособление для заточки ножей

Брусок под требуемым углом зажимается, с помощью винтов, между двумя деревянными угольниками. Угол можно точно выставить использую правила тригонометрии. Так для ножа с углом заточки 30°: угол x=30°/2=15° угол y=90-x=90°-15°=75° отношение b/a=tg(y)=tg(75°)=3.732 (можно определить калькулятором Windows в инженерном режиме) тогда если b=15 см, a=15/3.732=4.0 см.

Недостаток такого варианта в невозможности плавной регулировки угла наклона бруска.

Приспособление Tri-Angle Sharpmaker фирмы Spyderco

Как определить угол заточки ножа при помощи ножниц, и даже без транспортира, читайте
здесь .

Вместо того чтобы ориентировать лезвие ножа горизонтально, его можно ориентировать и вертикально, что так же проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом. При этом достаточно под брусок положить какой-нибудь предмет, например деревяшку с нужным углом.

Регулирование угла заточки деревяшкой под абразивным бруском

В следующем приспособлении затачиваемый инструмент фиксируется, а брусок перемещается под выбранным углом благодаря направляющей, к которой он прикреплен:

Самодельные приспособы для заточки инструмента

Категории:

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки.

В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь.

Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

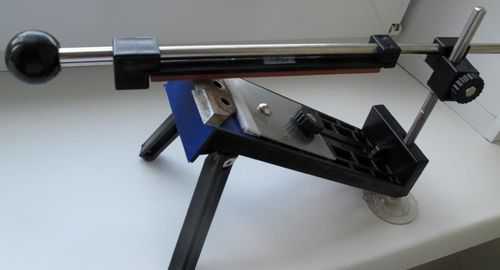

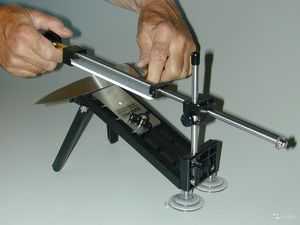

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу ) можно с помощью простых абразивных шарошек цилиндрической или конической зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань вполне, да и места они почти не занимают.

Источники: http://www.syl.ru/article/190634/new_prisposoblenie-dlya-zatochki-nojey-svoimi-rukami-chertej, http://tool-land.ru/prisposobleniya-dlya-zatochki.php, http://ruki-zolotye.ru/sovety-mebelschiku/samodelnye-prisposoby-dlya-zatochki-instrumenta.html

Комментариев пока нет!

Поделитесь своим мнением

Источник: http://restart24.ru/svoimi-rukami/prisposoblenie-dlja-zatochki-nozhej-svoimi-rukami-2.html

Приспособление для заточки ножей – необходимый инструмент в хозяйстве

В домашнем хозяйстве всегда есть режущие, пилящие и строгающие инструменты. В ходе работ острота теряется, и лезвия приходится восстанавливать. Можно отдавать ножи – рубанки в мастерскую, но на это тратятся деньги, и уходит лишнее время. Поэтому домашние мастера предпочитают затачивать инструмент своими руками.

Важно! Затачивать можно только лезвия с определенной степенью закалки. Если режущая часть имеет твердость выше 55 HRC, ее нельзя точить подручными инструментами.

Вы можете купить приспособление для заточки ножей или иной домашней утвари в магазине. Сэкономите время, но потратите немалую сумму – хорошие заточки стоят дорого.

Кстати, существуют разные мнения по поводу того, как называется приспособление для заточки ножей. Наждак, оселок, брусок, точило, мусат…

Эти определения могут обозначать один и тот же предмет, или разные изделия? Об этом, и о том, как самому изготовить такое устройство, мы расскажем в статье.

С момента появления режущих предметов (оружие, ножи, топоры), человек искал способ восстановить остроту кромки. В бронзовый и медный век это было просто.

Самодельная точилка для ножей сделана своими руками. Нож режет бумагу как бритва! Простая конструкция доступна для изготовления в домашних условиях.

Мягкие металлы правились любым камнем. С появлением стальных клинков, для затачивания использовались специальные породы, как правило, вулканического происхождения.

Некоторые из них используются и сегодня: американский «арканзас» и японский «водный камень». Это дорогие приспособления, поэтому большинством мастеров используются искусственные наждаки.

Простым точильным камнем можно наточить и нож, и режущую кромку рубанка. Однако качество оставит желать лучшего.

Золотое правило заточки: Каждое лезвие имеет свой угол кромки, и он не должен меняться по всей длине.

Этот принцип лежит в устройстве всех точильных приспособлений. Выполняя это правило, можно самостоятельно изготовить такое устройство.

Приспособление для заточки ножей своими руками – чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

Фиксация лезвия, одновременно надежная, и без излишней нагрузки. Металл не должен повредиться в тисках
Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
Возможность устанавливать разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

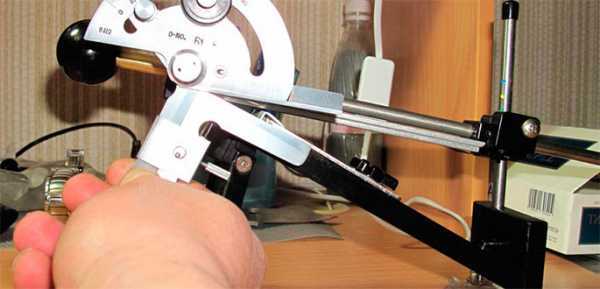

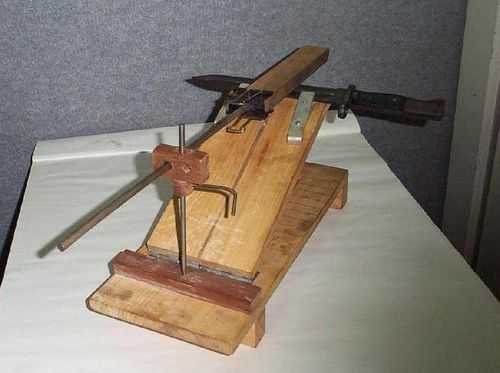

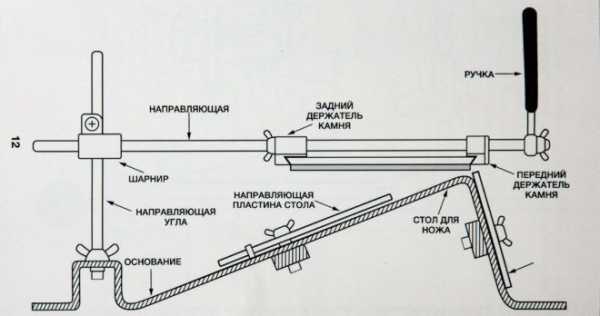

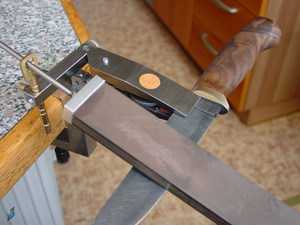

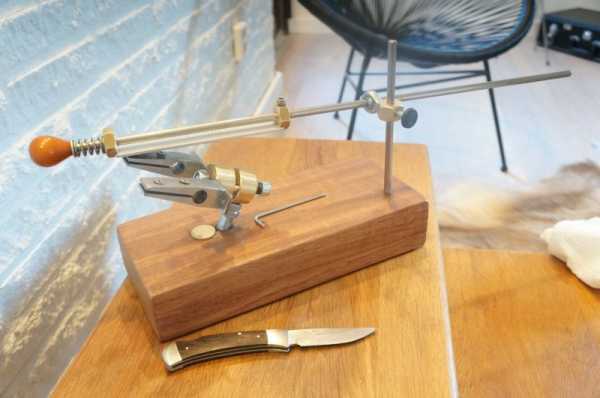

Устройство для линейной заточки бруском

Для изготовления понадобятся:

Фанера или ламинированная ДСП
Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
Брусок текстолита или эбонита. Можно заменить твердой древесиной – бук, дуб
Алюминиевая пластина 3-5 мм толщиной
Крепеж – болты, гайки (лучше барашковые)
Неодимовый магнит от старого компьютерного HDD.

Из фанеры собираем станину, опирающуюся на ножки под углом 15°-20°. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.

Посредине рабочей поверхности закрепляем алюминиевую пластину. Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Почему алюминий? Чтобы не повредить стальное лезвие ножа.

Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.

Со стороны рукоятки удобнее сделать подпружиненный блок – для быстрой смены наждака.

В качестве основного элемента используем самодельные бруски – на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью. Такие приспособления легко фиксируются в рычаге.

Особенностью конструкции является шарнир с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита.

Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивается свободное перемещение рычага по вертикали.
Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно устанавливать лезвие на магнит и производить заточку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.
Самодельное приспособление для заточки ножей готово. Выставляем необходимый угол атаки, и плавными движениями вдоль лезвия точим кромку.

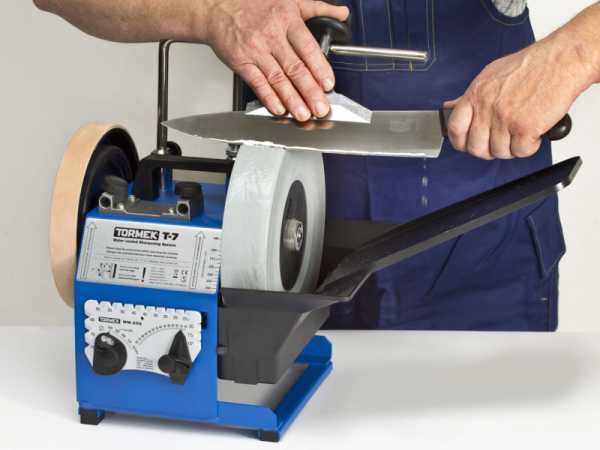

Тот же принцип используется в приспособлении для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Важно! Если при работе с ручным точильным приспособлением, вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту.

Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.
Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.

На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки.

Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.

Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.
Такой способ подходит только для обработки классических ножей.

Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Конструкция для заточки ножей, скажем фуганка:

Используется специализированный наждак, с торцевой рабочей поверхностью.

Направляющая для каретки размещается внизу, подальше от оси вращения.

Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим элементом перемещается вручную, прижим обеспечивается собственной тяжестью ножа.

Чертежи всех элементов конструкции представлены на иллюстрации.
Этот станок применялся почти 100 лет назад, и с тех пор технология не изменилась. Простота исполнения позволяет повторить приспособление в домашней мастерской. Материалы любые – металл, пластик, дерево.

Вместо режущих элементов фуганка, можно проводить заточку ножей ледоруба для зимней рыбалки. Только угол более пологий. Таким же образом работает приспособление для ножниц. Конструкция (как и наждачный круг) существенно меньше в размерах.

Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.

Существует два равнозначных способа – вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению. Заводское изделие предполагает поперечную правку лезвия.

По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.

Если вам не требуется серьезная заточка, для небольшой правки подойдет и более простое устройство. Закрепите на стамески брусок с требуемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.

Эффективность приспособления вас приятно удивит.

А для поперечной заточки – можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие.

Единственный недостаток – угол фиксированный и определяется при изготовлении.
Правда, в отличие от ножа, отклонение от идеала не настолько критично.

Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхностью.

Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку – плотники оценят такую опцию.

Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески. Учитывая высокую производительность – вы восстановите инструмент даже после серьезных зазубрин.

Самодельное приспособление для заточки ножей и инструмента из точильного станка

Когда вы снова будете вручную тереть ножом о старый оселок – вспомните эту статью, и создайте для домашней мастерской самодельную точильную установку.

Приспособление для заточки ножей – необходимый инструмент в хозяйстве Ссылка на основную публикацию

Источник: http://obinstrumente.ru/ruchnoj-instrument/prisposoblenie-dlya-zatochki-nozhej.html

Станок для заточки ножей своими руками чертежи и размеры

В настоящее время существует несколько видов: станок для заточки ножей, для парикмахерской машинки и другие. В этой статье говорится о том, как сделать станок для заточки ножей на дому: представлены подробные чертежи с размерами, фото и видео (2–3 ролика).

Правила

Нередко при заточке ножиков на дому домочадцы пользуются абразивными брусочками. Однако для того чтобы использовать их на практике, нужны необходимые навыки и опыт работы с ними. Ведь если нож заточен под неправильным углом, то лезвие остаётся тупым.

Схема расположения брусочка к лезвию.

Перед непосредственным изготовлением станка нужно прислушаться к советам от слесарей-заточников.

При заточке ножа мастер выполняет такие действия:

Определяет угол между рабочей областью лезвия и брусочком. Причём для каждой модели углы бывают разными;

Нож расположен под углом в 90 градусов к направлению бруска. Канавки, которые образуются при трении бритвенного спуска ножика о брусок, должны находиться под 90 градусов к ножевой линии. Угол в подобной ситуации равен половине заточки;

Как правило, угол составляет 25 градусов;

Слесарь начинает обработку с начала ножного лезвия;

При регулировке заточного угла мастер закрашивает часть ножного лезвия любым маркером. В итоге слесарь контролирует непосредственно рабочую область.

Как правило, после заточки рабочее лезвие имеет неоднородные деформации. Поэтому при самостоятельной обработке «точкой отчёта» должна быть не острая часть ножика.

Выбор брусочков для заточки ножа

Основной показатель брусочка — зернистость.

Брусок – это основной компонент, который делает лезвие тонким и острым. В итоге перед выбором конструкции необходимо выбрать нужные брусочки.

При самостоятельной заточке ножей домочадец пользуется такими типами брусочков

которые имеют высокую зернистость. С помощью применения таких брусков исправляют форму ножного лезвия

имеющие среднюю зернистость. С помощью таких брусков слесарь удаляет канавки, которые образуются во время первичной обработки ножика

оселок, который покрыт пастой ГОМ. В подобной ситуации слесарь полирует лезвие.

При обработке ножиков на кухню можно использовать два типа— со средней и высокой зернистостью. А также в этом случае необходимо воспользоваться оселком.

Основание

При изготовлении заточного станка на дому можно использовать различные детали. В частности, можно воспользоваться ламинированной ящичной фанеркой толщиной 12 мм, которую раньше применяли при создании корпусов радиотехники.

При сооружении на дому станка домочадец выполняет такие действия:

Выбирает основу для подобной установки, которое должно весить как минимум 5 кг. В противном случае на станке нельзя будет заточить рубящие приспособления и инструменты. Поэтому при изготовлении подобного оборудования квартирант использует различные стальные уголки размером 20х20 мм;

Далее, из фанеры выпиливает лобзиком 2 детали, которые имеют трапециевидную форму, основу — 170 на 60 мм, а высоту 230 мм. При резке слесарь делает припуск 0,7 мм на заточку торцов: они в итоге получаются прямыми и подходят по разметке;

Устанавливает между наклонными стенками по бокам 3 деталь — наклонную поверхность из фанеры таких размеров 230 х 150 мм.

В подобной ситуации трапециевидные бока находятся сбоку на прямоугольной поверхности.

В итоге получается основа — клин. В подобной ситуации в передней части образуется выступ наклонной поверхности размером в 40 мм;

Затем по боковым стеночным торцам слесарь отмечает рейсмусом 2 черты. При этом он отступает на половину толщины фанерки;

Далее, просверливает в досках по 3 отверстия для соединения частей конструкции шурупами;

Просверливает торцы наклонной поверхности и на какое-то время соединяет детали основы;

Сзади конструкции слесарь соединяет боковые стенки с помощью брусочка 60х60 мм, который крепится в торец двумя шурупами с 2 сторон; — делает в брусочке 10 мм щель.

В подобной ситуации он отступает 50 мм от центра — на 25 мм от края. Для сохранения вертикального положения, сначала сверлится не толстым сверлом с 2 краёв, а потом расширяется;

Затем на верху и снизу вкручивается в щель два резьбовых фитинга—футорки, а в фитингах — шпильку размером 10 мм, длина которой равна 250 мм.

При несовпадении резьб со шпильками регулируется нижняя футорка.

Устройство подручника

При изготовлении устройства подручника выполняются такие действия:

Снимает с основы ровную наклонную часть, дорабатывает её и устанавливает на ней устройство фиксации, а также прижим используемого приспособления;

Отмеряет от кра

sibnovostroy.ru

Станок для заточки ножей своими руками: размеры и чертежи

Лезвия в режущем инструменте – это основа всего. Кухонный нож, диски болгарки, цепи к мотокосе или бензопиле с хорошо заточенным лезвием упрощают и ускоряют процесс работы.

Станок для заточки ножей

Наточить инструмент можно в профессиональной мастерской или в домашних условиях, если сделать станок для заточки ножей своими руками из простых материалов.

Особенности установки

Для ножей, находящихся в домашнем обиходе, не нужен специальный инструмент для заточки, достаточно, чтобы под рукой была точилка в виде бруска. Но если дома есть бензопила, цепи которой также нуждаются в регулярном затачивании, или болгарка, диски которой постоянно затупляются, то лучше изготовить своими руками установку. Суть прибора такова: к рабочему столу крепится брусок в двух вариациях – с регулировкой или без нее. Для тех, кто не понимает суть изготовления точилки своими руками по тексту, может посмотреть фото или видео мастер-классы.

Схема изготовления приспособления

Чтобы прибор получился качественным и безопасным, нужно заранее рассчитать размеры станка для заточки ножей своими руками и подобрать необходимые материалы. Первое, что нужно сделать – рассчитать угол между рабочей частью режущего лезвия и бруском.

Схема станка

Далее следует подбор материалов основы (опоры) и камень. Можно изготовить станок из стекла, покрытого наждачной бумагой или камня, прикрепленного к опоре. Первый вариант менее затратный, да и наждачную бумагу можно поменять в любое время, но более надежная установка – из камня.

Нюансы процесса

Для того чтобы станок для заточки ножей по чертежам своими руками получился идеальным и прослужил не один год, нужно воспользоваться советами специалистов. Первое, что берут во внимание – какой вид лезвия будет затачиваться.

Размер станка

Ведь под каждый нож подбирается индивидуальный угол:

Лезвия для резки твердых предметов (например, картон, дерево, металл), бензопилы – 30-45 градусов.
Охотничьи, туристические ножи – под углом 25-30 градусов.
Кухонный режущий инструмент для нарезки различных продуктов нужно затачивать под 20-25 градусами.
Простые ножи для нарезки хлеба, овощей и фруктов требуют 15-20 градусов затачивания. Под тем же углом нужно затачивать обычные домашние ножницы, а также ножи для бритвы.

Необходимые материалы

Если вам нужно сделать станок для заточки, вам понадобятся следующие материалы:

несколько деревянных брусьев;
наждачка;
инструменты для распила;
дрель с несколькими сверлами.

Параметры заводского станка

Простой станок. Пошаговая инструкция

Шаг 1. Возьмите три рейки и разместите их таким образом, чтобы вместе они образовывали букву Н. Ширина срединной рейки должна равняться ширине пильного бруска. Повторите процедуру.
Шаг 2. Разместите рейки перпендикулярно друг другу, соединив их основания – главная конструкция для удержания пильного бруса готова.
Шаг 3. Это один из важнейших этапов! Необходимо правильно рассчитать угол крепления бруска относительно реек. Высчитывайте его с помощью измерительных инструментов и отмечайте места крепления бруса по вертикальной и горизонтальной рейкам.

Угол заточки лезвия ножа

Если вы хотите универсальное приспособление, то нужно сделать сразу несколько выдвижных болтов на разнос расстоянии, чтобы можно было изменять наклон бруса при необходимости. Сделать это можно с помощью простых измерительных инструментов и сверл. После этого можно обрезать рейки до удобной длины.

Неудобство такого станка заключается в том, что вам придётся самостоятельно контролировать расположение ножа относительно бруса. Если же вы не хотите вообще ни о чём задумываться во время заточки ножей, ножниц или цепей, то вам следует изготовить более сложный станок.

Универсальный станок. Пошаговая инструкция

Для исключения ошибок при сборке станка рекомендуется воспользоваться чертежами.

Внимательно прочитайте каждый шаг и, где это возможно, нарисуйте к каждому шагу чертёж с указанием всех размеров – это станет отличным подспорьем в работе:

Вырежьте из фанеры две прямоугольные трапеции, основания которых будут равны 60 и 170 мм, а боковина по прямому углу – 230 мм.
Вырежьте прямоугольную дощечку с размерами 230 на 150 мм.
Закрепите прямоугольник между основаниями таким образом, чтобы он выпирал на 40 мм вверх.
Вырежьте брусок размерами 60 на 60 мм и закрепите его в основании клина.
С помощью сверла сделайте в бруске вертикальное отверстие на расстоянии 50 мм от центра. Сверху и снизу отверстия вставьте футорки, а в них – соответствующую по диаметру шпильку, длиной в 25 см.
Обработайте прямоугольную основу. На уровне 40 мм выступа сделайте пропил примерно в 2 мм, чтобы на это место можно было прикрепить лист наждачки
Сделайте фиксатор:

- Возьмите Г-образную планку с размерами 15 на 18 см по длинным граням и примерной шириной каждой полки до 5 см.
- Возьмите прямоугольную планку 5 на 5 см.
- Сделайте в дощечке паз на уровне шпильки и закрепите на нём планки с минимальной подвижностью.

8. Сделайте регулировщик:

- Шпильку закрепите гайкой, чтобы она не вращалась.
- Из твёрдого дерева вырежьте колодку с размерами 20х40х80 мм и закрепите её на шпильке с помощью гаек.
- По широкой стороне проделайте отверстие в 9 мм с отступом от края в 15 мм.
- Вырежьте из твёрдого дерева два бруска 50х80х20 мм и проделайте в них по одному отверстию на расстоянии 20 мм от края по центру.
- Возьмите сварку шпильки и гладкого прута и закрепите на ней брусочки следующим образом: сначала гайка-фиксатор, затем первый брусок. Затем алюминиевый профиль, затем второй брусок и ещё один фиксатор.
- Приклейте наждачку к алюминиевому профилю.

Универсальный инструмент для заточки готов. Вырежьте несколько шаблонов с различными углами, чтобы на них можно было ориентироваться при работе. Помните, что на каждом этапе создания инструмента вам помогут заранее созданные чертежи – не пренебрегайте этим шагом, иначе будет очень сложно избежать ошибок.

Не важно, что вам необходимо заострить – простой кухонный нож, садовые или маникюрные ножницы или цепи для бензопилы – такой инструмент справится с любой работой, если вы будете правильно выставлять угол и не забывать им пользоваться при возникновении такой необходимости.

metall.trubygid.ru

Станок для заточки ножей своими руками: чертежи

Затупленные ножи в хозяйстве могут стать не только поводом для плохого настроения хозяйки, но и причиной несчастных случаев. В хозяйственных магазинах имеется ассортимент инструментов, предназначенных для заточки ножей, но не все они устраивают покупателей. Как вариант, можно сделать станок для заточки ножей самостоятельно, чертежи для его изготовления не представляют ничего сложного для человека, который умеет мастерить.

Виды камней для обработки лезвий

Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.

Разновидности точильных камней

Так что для получения идеальной заточки придется немало потренироваться.

Существуют следующие виды камней подходящих для заточки режущих поверхностей:

Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.

При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.

Почему так важен угол заточки?

Угол между гранями лезвия называется углом заточки. Точное соблюдение заданного угла является основным требованием при обработке режущей поверхности абразивным инструментом, и именно его величина влияет на остроту лезвия.

При помощи простого маркера можно контролировать угол обточки, достаточно закрасить им затачиваемую область. Равномерное стирание краски свидетельствует о хорошем качестве обработки лезвия.

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

надежная и в то же время не слишком жесткая фиксация ножа в тисках;
соблюдение величины угла, в процессе заточки угол должен быть постоянным;
конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

Точилка для ножей своими руками

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.

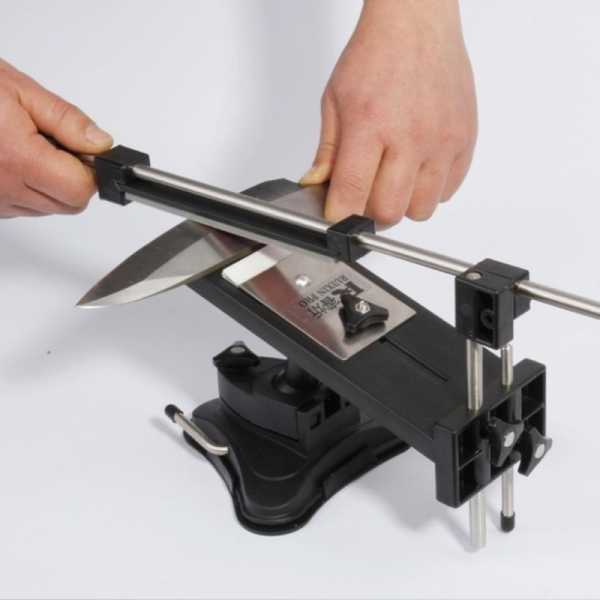

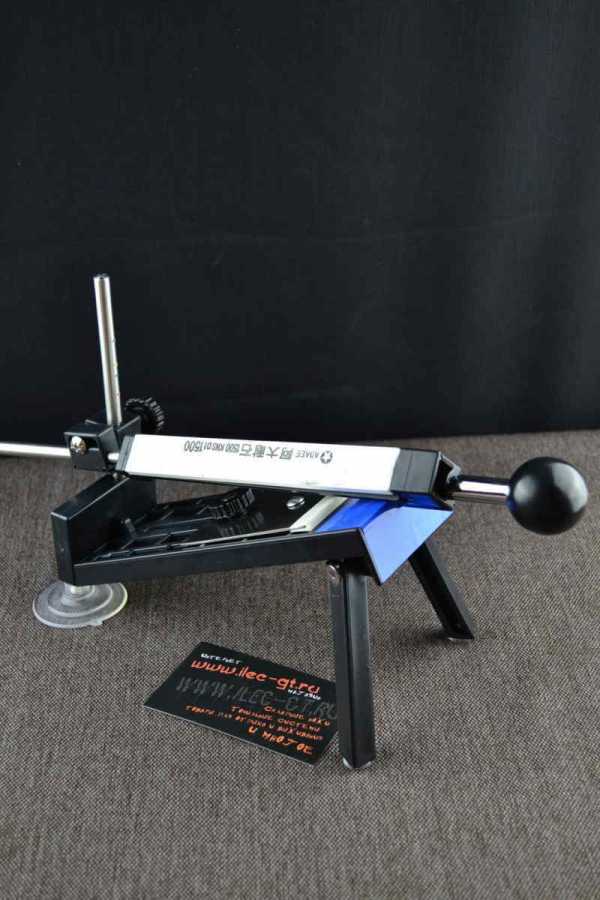

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

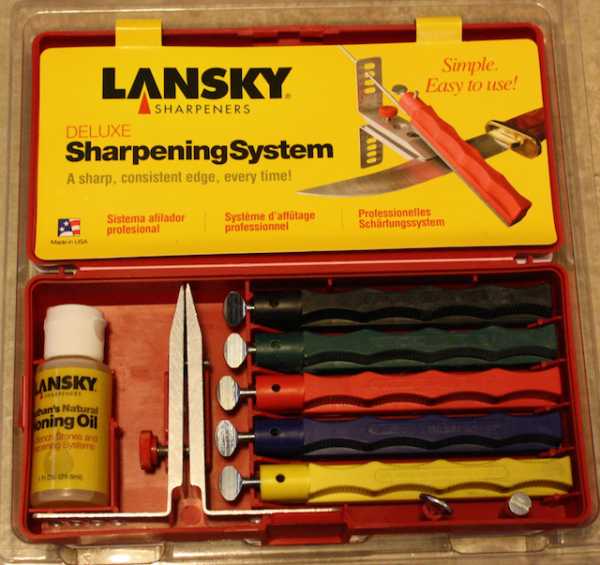

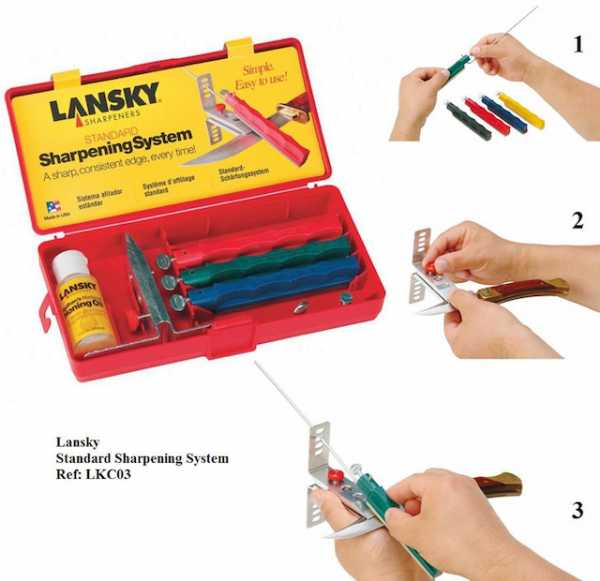

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

высокая точность обработки;
возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

При эксплуатации станка трудность заключается только в продолжительной настройке положения точильного бруска. Если планируется обработка разных типов лезвий, то придется каждый раз перенастраивать прибор.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Видео: Изготовление станка для заточки ножей

promzn.ru

Станок для заточки ножей своими руками чертежи и размеры

Главная » Станок » Станок для заточки ножей своими руками чертежи и размеры

Приспособления для заточки ножей: виды и чертежи, изготовление своими руками

У каждой хозяйки рано или поздно начинают тупиться ножи, которыми она нарезает хлеб, овощи или разделывает мясо. Использовать тупой нож не только неудобно, но и небезопасно. Он в любой момент может сорваться с нарезаемого продукта и нанести травму. Поэтому периодически инструмент следует подтачивать, применяя для этого специальное устройство для заточки ножей.

Такие точильные приспособления в широком ассортименте предлагаются в магазинах. Но по тем или иным причинам они не всегда устраивают потребителя. В таком случае приспособление для заточки ножей можно сделать своими руками, предварительно изучив виды камней для заточки, особенности инструмента и предлагаемые чертежи.

Заточка ножей – необходимые условия

Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.

Для каждого лезвия подбирается свой оптимальный угол:

для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
ножи для резки твердых материалов – в 30–40 градусов.

Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.

Точилки для ножей своими руками

Существует достаточно много видов заточек для ножей, среди которых можно выбрать максимально соответствующую своим потребностям.

Все приспособления состоят из двух частей:

брусок из абразивного материала;
упор для крепления ножа.

В качестве бруска можно использовать уже готовые специальные камни или сделать его своими руками.

Камни для заточки – виды и изготовление

В продаже можно встретить несколько видов камней:

Водные инструменты. При работе с ними используется вода, что позволяет экономить поверхность камня.
Масляный камень по структуре и форме напоминает водный, но его поверхность наиболее маслянистая.
Природные инструменты изготавливаются из натуральных камней, которые проходят промышленную обработку.
Искусственные камни изготавливаются из ненатуральных компонентов.
Резиновые инструменты также могут встречаться в продаже, но работать на них не очень удобно.

Для самостоятельного изготовления абразивного бруска можно использовать небольшие пластины из стекла прямоугольной формы и толщины в 4–5 миллиметра. На поверхность пластин с помощью двухстороннего скотча нужно наклеить разной зернистости наждачную бумагу. Стоимость таких брусков получится совсем небольшая, а наждачную бумагу можно в любое время заменить.

Однако при использовании стеклянного бруска следует очень аккуратно затягивать гайки, иначе стекло может треснуть. Кроме этого, при его применении не используется вода, поэтому абразив быстро изнашивается. По этой же причине при заточке ножей следует избегать быстрых движений, которые могут привести к перегреву материала, а, значит, и к потере свойств лезвия.

Приспособление для заточки из деревянных брусков

Достаточно просто сделать затачивающий инструмент из двух деревянных и двух абразивных брусков, которые должны быть одинакового размера.

Деревянные бруски необходимо отшлифовать с помощью наждачной бумаги, убрав при этом с них все заусенцы.
Произвести предварительную разметку на брусках в зависимости от необходимого угла.
К намеченной линии приложить точильный камень и отметить его ширину с обеих сторон деревянного бруска.
По разметкам на деревянных заготовках произвести пропилы, глубина которых должна быть около 1,5 сантиметра.
В полученные углубления абразивные бруски необходимо вставить так, чтобы все пазы совпали.
Точильные камни закрепить болтами.

Для большей устойчивости точильного приспособления к его нижней поверхности рекомендуется прикрепить кусок резины.

Точилка своими руками из монтажных уголков

За основу такого приспособления взята точилка Лански, чертежи которой можно легко найти в интернете.

Необходимые материалы и инструменты:

металлические пластины размером 4Х11 сантиметров;
стандартные алюминиевые уголки;
металлические стержни длиной около 15 сантиметров;
набор гаек и болтов;
точильный станок с тисками или напильник;
надфиль.

Вместо точильного станка можно воспользоваться напильником, так как этот инструмент необходим только для стачивания с уголков острых углов и очищения мест реза металла.

Этапы изготовления точилки:

Согласно чертежу под будущие отверстия в пластинах делается разметка.
Отверстия просверливаются, и в них нарезается резьба.
С помощью напильника закругляются все острые углы и края. Это позволит комфортно использовать изготовленную ножеточку.
В уголке в соответствии с чертежом делаются отверстия.
Отверстие для опоры спицы расширяются с помощью надфиля.
В отверстиях для шпилек нарезается резьба.
Стержни вставляются в крайние отверстия и фиксируются гайками соответствующего диаметра (М6).
В более широкое отверстие вкручивается болт М8, длина которого должна быть около 14 сантиметров. Предварительно на него должна быть навинчена гайка-барашек, поверх которой накручиваются две обычных гайки. Болт в конструкции будет использоваться в качестве опорной стойки.
В оставшиеся отверстия крепятся болты, с помощью которых будет зажиматься нож.
На концы стержней накручиваются гайки, нанизывается уголок, который фиксируется с помощью гаек. Опуская или поднимая стержни, можно будет настраивать угол заточки.
Из тонкого металлического стержня в виде буквы Г, стержня с резьбой М6, двух держателей и гайки-барашка собирается устройство, которое будет держать камень для заточки. Крайний держатель должен быть со сквозным отверстием под спицу.

Такое приспособление для заточки ножей имеет достаточно широкий диапазон градусов угла прижима и наиболее удобно в эксплуатации.

Массивная точилка с подставкой

Своими руками можно сымитировать приспособление для заточки ножей от фирмы Apex, чертежи которого легко найти в интернете. Такая ножеточка представлена в виде подставки, на которой под углом установлена площадка, а сбоку размещена опора для конца насадки в виде стержня. Это очень удобное приспособление, с помощью которого можно очень качественно точить любые режущие инструменты.

Необходимые материалы и инструменты:

четверть листа ДСП;
деревянный брусок небольших размеров;
металлический стержень М8 или М6;
магнит с прорезями под болты;
отрезок оргстекла 6х12 см;
10 саморезов;
3 гайки-барашки;
2 болта;
4 резиновые ножки;
деревянные или керамические зажимы;
наждачная бумага;
дрель;
пила.

Этапы работ:

Из листа ДСП выпиливаются три заготовки. Их размеры должны быть: 30х8 см; 7х8 см; 37х12 см.
На заготовке размерами 30х8 см на длинной стороне отмеряется от края 6 сантиметров и просверливается отверстие.
От бруска с сечением 2х4 сантиметра отпиливается отрезок длиной в 8 сантиметров, в котором просверливаются два перпендикулярных друг другу сквозных отверстия. Первое должно быть в трех сантиметрах от края, а второе в трех сантиметрах от первого.

От края бруска до отверстия выпиливается углубление в один сантиметр толщиной.

Вдоль середины оргстекла просверливается прорезь.

В углах заготовки из ДСП больших размеров просверливаются отверстия под ножки.

В четырех сантиметрах от края заготовки перпендикулярно ставится маленький отрезок ДСП и крепится при помощи двух саморезов.

Сверху ставится заготовка средних размеров и также крепится при помощи двух саморезов.

Для магнита на самом краю высшей точки детали средних размеров высверливается неглубокая впадина.

Магнит вставляется внутрь и фиксируется саморезами.

На эту же доску кладется отрезок оргстекла. Сквозь прорезь и отверстие вставляется болт, который внизу завинчивается гайкой.

На свободном крае большой заготовки для железного стержня просверливается отверстие.

Стержень фиксируется при помощи двух гаек: гайки-барашка и обычной.

На стержень накручивается брусок, в отверстие которого вставляется завинченный снаружи гайкой болт.

Из отреза металлического стержня, двух зажимов и четырех гаек с шайбами собирается устройство для зажима ножа.

К готовому изделию прикручиваются ножки.

Угол заточки на таком приспособлении регулируется при помощи бруска и барашка, который фиксирует деталь на нужной высоте.

Каждое из описанных устройств имеет свои преимущества и недостатки. Выбирая походящий вариант, необходимо исходить из своих потребностей и навыков в такой работе, которую нужно будет делать своими руками.

Автор: Александр Романович Чернышов
Распечатать

stanok.guru

Приспособление для заточки ножей своими руками

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

Разновидности камней для заточки

Существует несколько видов камней, которые применяются для заточки ножей:

Масляные – такие камни подразумевают под собой использование масла на поверхности, что позволяет экономить расход материала.
Водные камни – имеют такой же принцип работы, но в работе с ними используется вода.
Природные камни – это натуральный материал, который подвергся промышленной обработке.
Искусственные камни, соответственно, выполнены из ненатурального компонента.
Резиновые камни, такой материал встречается редко, так как с ними не удобно работать.

Некоторые особенности заточки ножей

Для каждого ножа существует своя особенность заточки.

К примеру, японский нож, для самостоятельной заточки, требует к себе внимание опытного мастера, так как японская сталь очень хрупкая. Производители рекомендуют для заточки использовать несколько видов японских водных камней, с различной зернистостью.

Домохозяйкам, для заточки кухонного ножа, проще и удобней использовать специальную точилку. Однако использование нескольких камней позволит сохранить остроту ножа на более длительное время, что особенно ценится. Хотя это и займет больше времени и усилий, но это продлит срок службы инструмента.

Условия для правильной заточки ножей

Для правильной заточки ножа необходимо создать условия, при которых нож будет острым несколько месяцев. Для такого затачивания поможет подбор правильного угла. Существует правило, которое определяет правильный принцип работы – меньший угол, для затачивания ножа, создаст меньшую прочность режущей кромки. То есть следует помнить, что чем острее сразу будет заточен нож, тем быстрее настанет время для повторной заточки, и тем труднее будет привести нож в его изначальное рабочее состояние.

Для чего нужна заточка

Основной смысл заточки ножей заключается в восстановлении остроты самого лезвия. Для чего необходимо соблюдать правильный угол при затачивании. А точнее, восстановление заданного ранее угла, который должен соответствовать технологическим нормам. Для проверки остроты ножа, необходимо разрезать тот материал, для которого он предназначается, если нож разрежет его без проблем, то техника соблюдена правильно.

Проблемы, которые могут возникнуть при заточке

Без сомнения, чтобы подобрать соответствующий угол, необходим опыт, без которого справиться с этой задачей довольно-таки сложно. Тем более без необходимого приспособления, так как, удерживая нож руками, затруднительно заточить его равномерно с обеих сторон. Для устранения проблемы, рекомендуется соорудить самодельный станок для заточки ножей, который легко сделать в домашних условиях. Ведь, уже существующие приспособления, по своей конструкции довольно простые и не отличаются своей сложностью.

Чем можно заточить нож в домашних условиях?

Существуют ситуации, когда нужно очень быстро заточить нож в домашних условиях, для таких целей можно использовать следующие подручные материалы:

деревянный брусок;
ножовка;
наждачная бумага;
напильник;
керамическая тарелка;
стамеска и некоторые другие.

Особо изощренные деревенские мужики вообще могут заточить нож о фундамент, изготовленный из раствора цемента и песка. Все же не рекомендуется следовать данному примеру, а использовать в практике наиболее проверенные способы, которые подходят быстрой заточке.

Самым лучшим способом будет изготовление самодельного приспособления, так как это эффективно и очень удобно, и к тому же, будет мало, чем отличаться от заводского.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

Для начала изготавливается или приобретается готовый чертеж для зажимных губок. При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
Изготовить чертеж для направляющей, которая имеет свои тонкости.

Чертеж направляющей

Все, что нужно для направляющей, которая будет идеально подходить по размеру это следующее:

Шпулька с резьбой М6, которую необходимо отпилить, воспользовавшись ножовкой по металлу, так, чтобы она получилась длиной равной 16 – ти см. Главное проследить за отсутствием заусенцев, чтобы они не тормозили сам процесс заточки.
Также электроды с мягким и упругим цилиндром может пригодиться в работе, их необходимо загнуть буквой «г», использовав пассатижи. Главное в период работы не забывать, периодически смотреть на чертеж изделия.
Металлические обрезки пригодятся в использовании зажимов, их нужно распилить и установить отверстия, при помощи сверлильного станка. Ручной метчик поможет в наметке резьбы. А для того, чтобы уменьшить трение используйте каплю масла, которое впоследствии легко удаляется мыльным раствором.
Заканчивая работу с направляющей, согласно чертежу следует скрутить, все детали и для фиксации, на место соединения зажима и шпильки капнуть обычный лак для ногтей.

Полезные советы для качественной работы

Выделяют два вида заточки ножей – это двусторонняя и односторонняя. По принципу работы эти два, конечно же, отличаются. Все, что нужно учитывать в работе с ножами это такие критерии, как:

Абразивный брусок, используемый при работе с ножами не должен быть с очень мелкими или, наоборот, с очень крупными зернами, выбирайте что-то среднее, между этими двумя критериями.
В случае, когда нет необходимого приспособления для заточки ножа, а инструмент необходимо наточить, можно использовать такое подручное средство, как керамическая кружка.Все, что нужно сделать – это перевернуть спонтанную заточку и провести по ее дну движениями на себя. Но стоит учитывать, что ее дно должно иметь шероховатую поверхность.
Не забывайте о том, что керамические ножи не нуждаются в заточке. На их поверхность нанесено специальное покрытие, выполненное из специальных сплавов, которое защищает его от повреждений и износа.
Зубчатый нож без специального оборудования точить не следует, есть большая вероятность, что вы его не наточите, а испортите. Для такого рода ножей используются специальный лазер.
Для того, чтобы ножи дольше оставались наточенными их следует промывать в холодной воде.

Ошибки заточки ножей

Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Видео

positroika-doma.ru
