Содержание

Устройство универсальных токарно-винторезных станков типы

Станки, на которых можно производить токарные и винторезные работы

Независимо от того, каких модификаций они бы ни были, собираются из стандартных механизмов и частей. Среди них можно назвать следующие:

  • несущие станины;
  • бабки;
  • шпиндели;
  • закрытые шестерни;
  • все такие станки имеют коробку подач, нужную для их выбора и изменения;
  • все они снабжены коробками скоростей, обеспечивающими нужную скорость работы;
  • имеются тумбы оборудования;
  • оборудование защищено фартуком;
  • суппорт с механизмами управления этим устройством;
  • электрическая часть;
  • ходовой валик;
  • винт ходовой, наличием которого устройства данного вида и отличаются от обычных токарных видов оборудования.

Если конкретное оборудование способно выполнять токарные и винторезные работы, и оно относится к универсальному типу, то существует возможность выполнения операций по обработке, изготовленных из разнообразных материалов деталей.

То есть можно:

  • зенкеровать и сверлить заготовки;
  • нарезать резьбу;
  • обтачивать и растачивать поверхности конической, цилиндрической и фасонных конфигураций;
  • обрабатывать и подрезать у деталей торцы;
  • выполнять развертку имеющихся или проделанных в деталях отверстий.

Вышеназванные станки классифицируются по видам по трем основным параметрам

  1. наибольший диаметральный размер детали, которая может безопасно быть обработана на токарно-винторезном оборудовании;
  2. наибольшая длина детали;
  3. вес устройства.

Станки для токарно-винторезных работ имеют возможность обработки заготовки диаметром от 100 до 400 миллиметров, что определяется их видом. При этом надо учитывать, что на устройствах разных видов могут быть обработаны детали с одинаковым диаметром, но с разной длиной. Длина заготовки определяется тем, какое расстояние выдержано между центрами.

Токарные легкие.

Вес (масса) агрегатов указанного типа также бывает разным. По этому критерию они подразделяются на тяжелые, средние и легкие. На тяжелых станках, масса которых может достигать значения в 400 тонн, разрешена обработка заготовок, имеющих в диаметре 600-4000 мм.

Токарные средние

К тяжелым относятся приспособления, способные выполнять токарные и винторезные работы. Это образцы с массой до 15 тонн. На них разрешается обработка заготовок, имеющих в диаметре 600 -1250 мм.
К этой категории относятся универсальные устройства вышеназванного типа с массой до 4-х тонн. На этом оборудовании можно осуществлять обработку деталей размерами 250- 500 мм. К легким относятся токарно-винторезные универсальные станки с массой, не превышающей половины тонны, на которых разрешена обработка заготовок, имеющих диаметр от ста до двухсот миллиметров.

Сферы применения всех групп

Тяжелые

Приспособления предназначены для оснащения предприятий, выпускающих продукцию для машиностроения и объектов энергетики. На вышеназванных станках еще и производится обработка деталей и узлы для колесных пар, которыми комплектуется подвижной состав АО «РЖД» и ППЖТ, детали и узлы для турбин.

Агрегаты среднего веса

Используются практически на всех промышленных предприятиях, в общеобразовательных и технических учебных заведениях, поскольку именно с их помощью можно осуществить получистовую и чистовую обработку и нарезать различных видов резьбу.

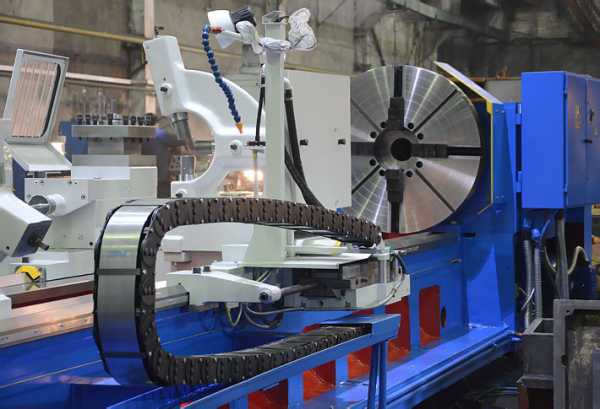

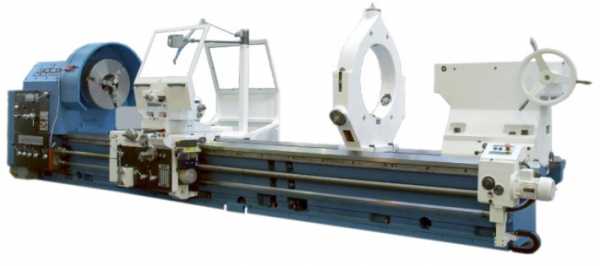

Токарные тяжелые

Они обладают возможностью изменения величин подач режущего инструмента и числа оборотов шпинделя в широком диапазоне, мощный электродвигатель, конструкцию высокой степени жесткости, что дает возможность производства на таких агрегатах большого перечня токарных работ, как с металлическими деталями, так и обработку изготовленных из других твердых материалов.

Кроме того, в комплектацию включены различные механизмы и приспособления, существенно повышающие их функциональность и точность обработки.

Легкие станки

Предназначенные для выполнения токарных и винторезных работ, изготовляются, как правило, в настольном варианте исполнения. Эксплуатируются они в основном домашними мастерами либо на мелких фирмах, на специальных экспериментальных участках, производителями механизмов для часов, изготовителями приборов и средств измерения и контроля.

stanki-info.ru

Универсальный токарный станок по металлу в Москве с доставкой по России.


Универсальный винторезный токарный станок по металлу купить с доставкой по России.

Ни одно современное производство сегодня не обходится без специализированных станков. Их производство и технологичность за последние десятилетия совершило серьезный шаг вперед, что позволило изготавливать высокотехнологичные изделия и регулярно усложнять производство. Немаловажную роль выбор качественных и надежных станков оказывает и на объемы производства, которые напрямую будут влиять на конкурентоспособность предприятия.

Отличие универсальных станков от станков с ЧПУ

В зависимости от сложности изделия, его форм и используемых материалов в производстве могут применяться самые разнообразные станки. Станочное оборудование используется для нарезания резьбы, обработки внутренней и внешней стороны деталей, обработки поверхностей и так далее. Условно существующие на рынке станки принято разделять на две крупные категории: станки с ЧПУ и универсальные станки. В отличие от станков с программным управлением, универсальные станки позволяют выполнять максимально широкий диапазон работ, потому что производство на нем ведется в ручную. В сочетании с высокой скоростью работы такие универсальные станки способны вывести производство на совершенно новый уровень.

Преимущества универсальных станков

Не стоит, однако, приуменьшать технологическую роль универсальных станков из-за отсутствия программного управления: ручной станок оборудован всеми удобствами для ведения токарных, слесарных и других производственных работ. Не малую роль в их популярности играет и стоимость универсальных станков - простота конструкции позволяет существенно снизить их рыночную стоимость. Поэтому универсальные высокоскоростные станки являются обязательным элементом на производстве, если для выполнения работ не требуется программная аппаратура.

Больше всего универсальные станки подходят для производства штучных изделий. Их использование для серийного производства окажется попросту нецелесообразным. Универсальные станки могут работать с практически любым рабочим материалом: металлом, древесиной или их аналогами.

i-machine.ru

Универсальные токарные станки

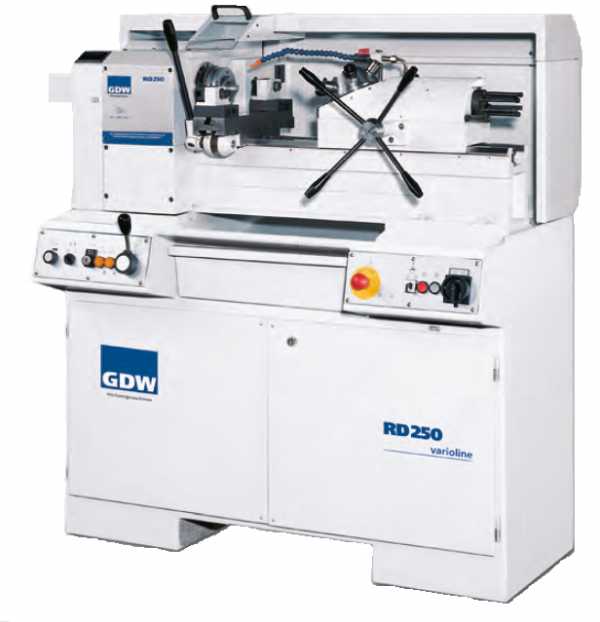

Универсальные токарные станки с ручным управлением GDW серия VARIOLINE

     Диаметр над станиной, мм

Диаметр над суппортом, мм

РМЦ, мм

Диаметр отв. шпинделя, мм

Мощность, кВт

Макс. число оборотов, об/мин

RD 250260128400384,860-3000
RD 250 S8 260128400
FD 250260
156
500
MD 250260156500

Универсальный токарно-винторезный станок GDW серия BASICLINE

Диаметр над станиной, мм

Диаметр над суппортом, мм

РМЦ, мм

Диаметр отв. шпинделя, мм

Мощность, кВт

Макс. число оборотов, об/мин

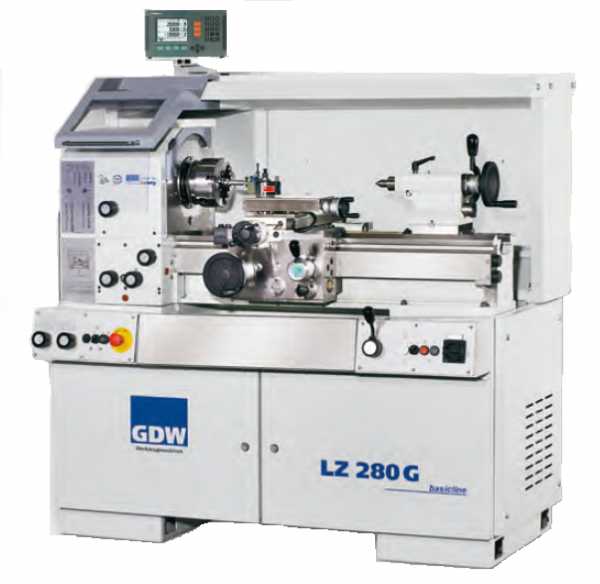

LZ 280 G330190670431.9/2.560-3000

Универсальные токарно-винторезные станки GDW серия CLASSICLINE

     Диаметр над станиной, мм

Диаметр над суппортом, мм

РМЦ, мм

Диаметр отв. шпинделя, мм

Мощность, кВт

Макс. число оборотов, об/мин

LZ 250 SN290146500439.530-4000
LZ 280 S 3301906704330-4000
LZ 360 S3551958004330-3000

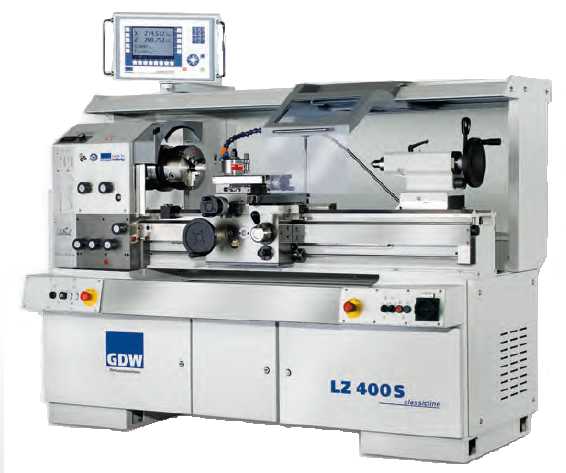

LZ 400 S40022510006212.530-3000
LZ 600 S600400100082/10315.08-2000/8-1400
1500
2000
3000

Универсальные токарно-винторезные станки GDW серия COMFORTLINE

     Диаметр над станиной, мм

Диаметр над суппортом, мм

РМЦ, мм

Диаметр отв. шпинделя, мм

Мощность, кВт

Макс. число оборотов, об/мин

LZ 250 VS290146500435.530-4000

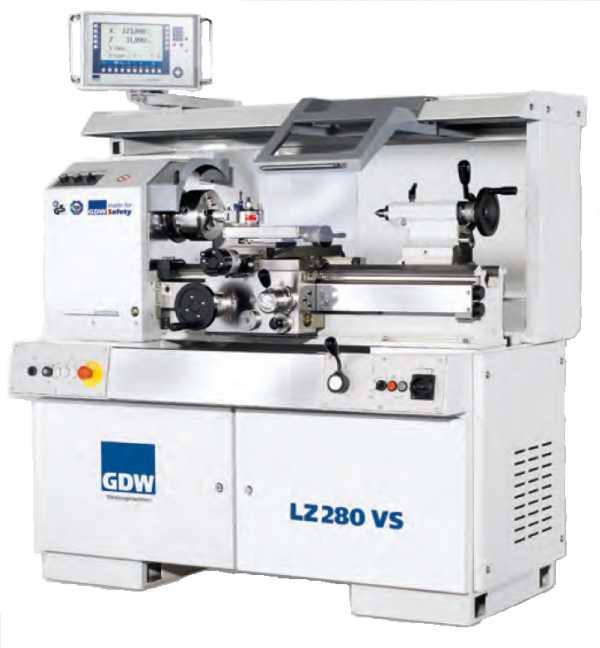

LZ 280 VS 330186650437.530-4000
LZ 360 VS355195800439.030-3000
LZ 400 VS40022510006210.530-3000
LZ 600 VS600400100082/10315.08-2000/6-1500
1500
2000
3000

www.ameka.ru

Токарно-винторезный станок: технические характеристики, виды

Основное и главное предназначение любых модификаций токарно-винторезных станков — это обработка металлических поверхностей по их прямому назначению.

В настоящее время есть несколько различных устройств данного типа, которые, несмотря на некоторую свою функциональную схожесть, имеют ряд принципиальных различий, в том числе и конструкционного плана.

Сегодня универсальные токарные винторезные станки можно встретить практически на всех крупных предприятиях промышленной сферы, а также во многих небольших мастерских.

Станки токарно-винторезного типа предназначены, главным образом, для работы по металлу и могут выполнять нарезание практически всех видов резьбы, осуществлять различные токарные операции с высокой точностью.

Технические характеристики многих устройств данного типа позволяют производить даже сложную обработку непосредственно по своему прямому назначению.

Станок, относящийся к классу токарно-винторезных, имеет и настольное исполнение, что дает возможность его применения и в домашних условиях.

Современное токарно-винторезное оборудование дополнительно оснащается устройствами управления ЧПУ.

Данный блок ЧПУ дает возможность сократить участие человека в рабочем процессе и значительно увеличивает не только технические характеристики станка, но и его функциональный потенциал.

Основные параметры и возможности

Токарно-винторезные станки используются для работы по металлу уже достаточно давно.

Данное оборудование постоянно совершенствуется и дополняется новыми функциями, что дает возможность проводить еще более сложные работы.

Все современные агрегаты состоят не только из рабочих органов, но и устройств ЧПУ, которые дают возможность наладить автоматическое управление всеми рабочими операциями.

Оборудование, относящееся к данному типу и классу, отличается своей безопасной эксплуатацией и абсолютной надежностью в работе.

Они обладают достаточной точностью для выполнения операций практически любой сложности.

Данного класса станки достаточно просто обслуживать, особенно если они дополнительно оснащены управляющим устройством ЧПУ.

Такие универсальные агрегаты достаточно долговечны даже при активной эксплуатации.

Даже настольный вариант станка имеет хорошую производительность и способен решать многие задачи по своему прямому назначению.

Такие устройства имеют жесткую и прочную станину, выполненную преимущественно из стали.

Для крепления заготовок в них используется либо усовершенствованный патрон, либо специальные центры, расположенные в области рабочей зоны.

Видео:

В агрегатах данного типа и класса отмечается стабильная фиксация рабочего резца за счет некоторых конструктивных особенностей держателя.

Станок, в том числе и настольный, имеет шпиндель, который особым образом устанавливается на подшипниках качения, относящихся к прецизионной группе.

Для обеспечения максимальной безопасности, в станках предусматриваются специальные комплексы в виде блокирующих и ограждающих механизмов.

Следует отметить и достаточно простое выставление рабочих параметров, даже на тех агрегатах, которые не оснащены устройствами управления ЧПУ.

В большинстве модификаций станков токарно-винторезного класса предусмотрено удобное отключение суппорта, которое происходит за счет нажатие на устройство, расположенное на фартуке агрегата.

Оборудование данного класса выпускается на протяжении многих лет, при этом качество выполнения всевозможных работ по металлу, даже на устройствах раннего выпуска, всегда оставалось на высоком уровне.

Современные агрегаты, конечно, имеют более высокие технические характеристики, что позволяет добиться еще более качественной обработки всевозможных металлических поверхностей.

Некоторые модификации

Универсальное оборудование данного класса используются непосредственно для работ по металлу на протяжении многих лет, и за все время эксплуатации этих устройств было выпущено множество самых разных модификаций.

В настоящее время на промышленных объектах можно найти как старое оборудование, так и современное, оснащенное управляющими системами ЧПУ, которые имеют более высокие характеристики своей работы.

Видео:

Так, токарно-винторезный станок 16к20 выпускается сразу несколькими отечественными предприятиями и не предусматривает установку автоматического управления блока ЧПУ.

Между тем, в его схеме работы предусмотрено управление перемещениями суппорта, а также каретки практически на всех скоростях, в том числе и на высоких.

Есть переключатели автоматической остановки двигателя, а также насоса охлаждения.

Также он оснащен рычагами задания типа выполняемых работ, контроля за фиксацией рабочих муфт, установкой значения шага резьбы и так далее.

Работа на нем осуществляется в режиме ручного управления, а все необходимые операции задает непосредственно оператор.

Практически аналогичные параметры имеет токарно-винторезный станок 1к62, который также предназначен для нарезания резьбы различных типов, сверления, а также зенкерования и так далее.

Данное оборудование отличается высокой надежностью и хорошей управляемостью.

Также к проверенному в работе оборудованию данного класса можно отнести токарно-винторезный станок 1м63, который имеет высокие показатели по надежности и производительности.

Некоторые модели агрегата предусматривают монтаж управляющего блока ЧПУ, но только в дополнительной комплектации.

В нем предусмотрено применение резцов различных типов, в том числе и для твердых сплавов, регулировка шага нарезания резьбового соединения, а также выполнение различных видов работ на высоких скоростях.

Видео:

Следует отметить то, что в данном станке за движение суппорта отвечает отдельный двигатель.

Универсальное и функциональное оборудование данной марки позволяет осуществлять при необходимости точение конусов с большой длиной.

В этом случае следует отметить и токарно-винторезный станок 1в62г, который также рассчитан на работу на крупных производствах и позволяет решать большое количество самых разных задач.

Хорошо себя проявил в работе и токарно-винторезный станок тв 4, который может дополнительно оснащаться управляющим устройством ЧПУ.

Все агрегаты данного класса предназначены исключительно для работы по металлу с большой точностью и высокой производительностью.

Их отличительной чертой является легкость при управлении и эксплуатации. К достоинствам данного оборудования можно также отнести и долговечность.

Особенности исполнения

Следует отметить, что в конструктивном исполнении данные универсальные устройства могут иметь некоторые различия.

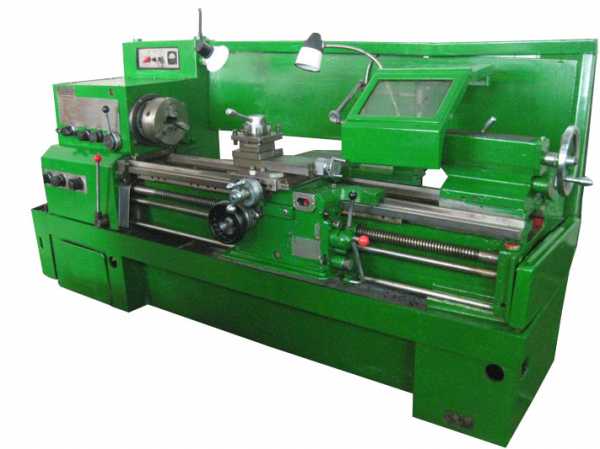

Токарно-винторезный станок 1к62 отличается достаточно объемными габаритами и большим весом.

Он предназначен для использования преимущественно в промышленных целях. Аналогичное исполнение имеет и токарно-винторезный станок 1в62г.

Их характеристики работы дают возможность выполнять практически любые операции по обработке металлических поверхностей, согласно их прямому назначению.

Токарно-винторезный станок 1к62 подходит и для домашних работ по металлу — достаточно приобрести его настольный вариант.

Видео:

В большинстве случаев настольный универсальный станок имеет достаточно компактные габариты, сравнительно небольшой собственный вес и великолепный характеристики.

Между тем, настольный агрегат по многим своим возможностям мало в чем уступает промышленным устройствам.

Настольный станок данного класса нашел широкое применение на небольших производствах, а также в быту.

Характеристики такого оборудования, конечно, несколько ниже, чем у заводских агрегатов, однако для выполнения многих задач по назначению их вполне хватает.

У оборудования данного класса основным рабочим узлом считается шпиндель, который обеспечивает необходимое вращение обрабатываемых деталей.

Кроме этого, в этих станках вращается и рабочий режущий инструмент для работы по металлу. Настольный агрегат выпускается с нормальной и повышенной точностью обработки.

За счет того, что в устройствах данного класса присутствует винт, они способны выполнять нарезку резьбы при помощи резца. Все рабочие элементы станков размещаются непосредственно на рабочей станине.

Видео:

Повысить функциональные возможности устройств этого типа можно, путем использования дополнительного оборудования для фрезеровки, шлифования, а также для сверления отверстий радиального типа.

Современные устройств данного типа дополнительно оснащаются управляющими устройствами ЧПУ, и в этом случае управление их работой происходит за счет компьютерной программы, что повышает точность обработки и увеличивает общую производительность.

Станки этого класса для работы по металлу можно встретить в различных производственных сферах, в том числе в кораблестроении и автостроении.

rezhemmetall.ru

Универсальный токарно-винторезный станок модель 163

  • Главная
  • Видеотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
    • Обществознание
      • Обществознание - как наука
      • Иностранные языки
      • История
      • Психология и педагогика
      • Русский язык и литература
      • Культурология
      • Экономика
      • Менеджмент
      • Логистика
      • Статистика
      • Философия
      • Бухгалтерский учет
    • Технические науки
      • Черчение
      • Материаловедение
      • Сварка
      • Электротехника
      • АСУТП и КИПИА
      • Технологии
      • Теоретическая механика и сопромат
      • САПР
      • Метрология, стандартизация и сертификация
      • Геодезия и маркшейдерия
    • Программирование и сеть
      • Информатика
      • Языки программирования
      • Алгоритмы и структуры данных
      • СУБД
      • Web разработки и технологии
      • Архитектура ЭВМ и основы ОС
      • Системное администрирование
      • Создание программ и приложений
      • Создание сайтов
      • Тестирование ПО
      • Теория информации и кодирования
      • Функциональное и логическое программирование
    • Программы
      • Редакторы и компиляторы
      • Офисные программы
      • Работа с аудио видео
      • Работа с компьютерной графикой и анимацией
      • Автоматизация бизнеса
    • Прочие
      • Музыка
      • Природное земледелие
      • Рисование и живопись
  • Библиотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
      • Астрономия
    • Обществознание
      • Иностранные языки
    • Технические науки
      • Теоретическая механика и сопромат
      • Сварка
      • Железная дорога

forkettle.ru

Универсальные токарные станки - Большая Энциклопедия Нефти и Газа, статья, страница 1

Универсальные токарные станки

Cтраница 1

Универсальные токарные станки являются станками с ручным управлением, благодаря чему они обладают большими технологическими возможностями. При работе на токарном станке не требуется большой затраты времени при переходе от одного вида детали к другому. Процесс обработки детали на универсальном токарном станке состоит из основных и вспомогательных движений заготовки и резца.  [1]

Современные универсальные токарные станки, предназначенные для часовых мастерских, имеют электрический при / вод. К таким станкам, как правило, придается значительное количество вспомогательных приспособлений и устройств.  [2]

Наиболее распространены универсальные токарные станки или токарно-вин-торезные, имеющие ходовой винт для нарезания резьбы резцом. В массовом производстве применяют также операционные токарные станки без ходового винта.  [3]

Системой СВПУ оснащают универсальные токарные станки моделей 1А62 и 1Д62М с высотой центров 200 мм. Система представляет собой улучшенную конструкцию системы СВП и обладает повышенными эксплуатационными характеристиками и более широкими технологическими возможностями.  [4]

В качестве базового варианта приняты универсальные токарные станки. Дальнейшее сокращение необходимого количества оборудования, площадей и обслуживающих рабочих обеспечивается путем применения одношпиндельных ( например, 1Б140) и многошпиндельных полуавтоматов, которые производительнее токарных станков соответственно в 8 и 20 раз.  [5]

В последнее время для обработки ступенчатых валов в мелкосерийном производстве применяются универсальные токарные станки с программным управлением модели 1К62 ПУ. Программное управление позволяет быстро и просто производить переналадку станка для обработки ступенчатых валов разных размеров.  [6]

Выявить количественное распределение машин, выполняющих рассредоточенный по предприятиям объем работ ( к таким машинам относятся и универсальные токарные станки), по их главному параметру можно следующим образом.  [8]

Для мелкосерийного производства необходимо создание универсальных автоматизированных токарных станков, обладающих столь же широкими технологическими возможностями, как и универсальные токарные станки с ручным управлением и не требующих значительных затрат на подготовку производства и наладку.  [9]

Ступенчатые валы в крупносерийном производстве обрабатывают на токарно-копировальных станках с электронным следящим устройством, эти станки имеют большую производительность, чем универсальные токарные станки, оснащенные специальным гидрокопировальным суппортом. Электронное следящее устройство обеспечивает постоянные скорости резания при обтачивании разных ступеней вала и торцов.  [10]

В дополнение к токарным станкам, названных в пояснениях ГС к товарной позиции 8458, согласно третьему абзацу включаются специальные токарно-заточные станки, обдирочно-обточные станки, станки для обточки осей и универсальные токарные станки. Эти универсальные станки напоминают токарно-винторезные станки с механической подачей, однако они отличаются наличием специального механизма, который позволяет на тех же станках выполнять другие работы, такие как сверление, фрезерование и резка.  [11]

Применение в токарных станках гидрокопировальных суппортов, циклового и числового программного управления дает возможность полностью автоматизировать цикл обработки на них. Внедрение принципов унификации позволяет использовать универсальные токарные станки в качестве базовых моделей для создания гамм модификаций, в том числе специализированных станков для серийного производства с автоматизированным циклом, с программным управлением и для переналаживаемых автоматических линий.  [12]

Среди металлорежущих станков группа токарных станков занимает особое место. Она составляет около 40 % общего выпуска станков, при этом значительная часть из них - это универсальные токарные станки. Такой большой выпуск станков токарной группы объясняется тем, что большинство деталей, применяемых в машинах и механизмах, представляют собой тела вращения обработку которых целесообразно производить на токарных станках.  [13]

Токарные автоматы и полуавтоматы требуют больших затрат времени на подготовку производства и их наладку, вследствие чего их применение в условиях мелкосерийного производства исключено. Для единичного и мелкосерийного производства необходимо создание универсальных автоматизированных и механизированных станков, обладающих достаточно широкими технологическими возможностями, как и универсальные токарные станки с ручным управлением, и не требующих значительных затрат времени на подготовку производства и наладку.  [14]

Изводят на отрегулированном токарном станке, обеспечивающем достаточную точность обработки. Коллекторы крупных машин протачивают при вращении в собственных подшипниках переносными суппортами, прочно закрепленными на жестких подставках. Для получения хорошей поверхности, не требующей последующего шлифования, обточку нужно производить при очень малой подаче резца - 0 04 - 0 05 мм / об, но так как универсальные токарные станки имеют минимальную подачу 0 1 - 0 15 мм / об, последующая шлифовка неизбежна, если только не применять специальные или переоборудованные токарные станки. Для чистовой проточки применяют резцы с пластинкой из твердого сплава ВК8 ( рис. 5 - 54), однако наилучших результатов достигают при резцах, оснащенных алмазом. Скорость резания в зависимости от диаметра коллектора устанавливают в пределах 200 - 1 000 м / мин, но не выше номинальной окружной скорости коллектора; глубина резания 0 1 - 0 2 мм. При предварительной черновой проточке, производимой для снятия отдельных выступающих участков, скорость подачи устанавливают в 3 - 4 раза больше, чем при чистовой, а скорость резания - такую же, как при чистовой проточке. Глубина резания должна быть минимальной для сохранения высоты коллекторных пластин, определяющей срок службы коллектора.  [15]

Страницы:      1

www.ngpedia.ru

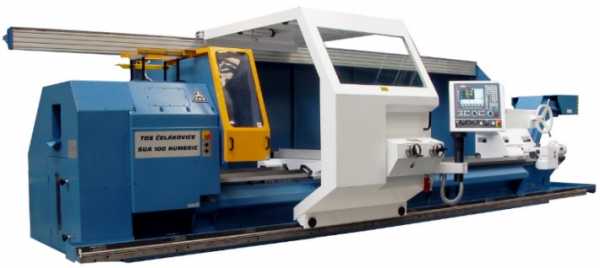

Производитель токарных станков TOS | Универсальные токарные станки | Токарные станки с ЧПУ


Производитель токарных станков TOS
начал свою историю в 1856 году с производства шлифовальных станков. В 1910 году TOS начал производить универсальные токарные станки, а с 1974 года выпускает токарные станки с ЧПУ. Сегодня производитель токарных станков TOS известен по всему миру как предприятие, выпускающее современные высококачественные станки, и при этом сохранившее за собой неоспоримое преимущество произведённого в Чехии оборудования - сравнительно невысокую для европейских станков цену.

Производитель станков TOS - номенклатура

На сегодняшний день компания TOS известна не только как производитель токарных станков, принёсших ей мировую известность. Так же отлично зарекомендовали себя и известны далеко за пределами Чехии станки следующих групп, выпускаемых заводом TOS:

  • Универсальные токарные станки
  • Токарные станки с ЧПУ
  • Круглошлифовальные станки
  • Бесцентрошлифовальные станки
  • Зубофрезерные станки
  • Зубодолбёжные станки

Универсальные токарные станки TOS

Универсальные токарные станки TOS выгодно отличаются от большинства токарных станков как европейского, так и азиатского производства своей жёсткостью и грузоподъёмностью. Универсальные токарные станки TOS, одни из немногих, позволяют производить черновую обработку детали, связанную со снятием больших припусков и ударными нагрузками - мощная, тяжёлая станина станка рассчитана на такое применение. Универсальные токарные станки TOS имеют достаточно высокую грузоподъёмность - они рассчитаны на обработку деталей весом до 8-ми тонн. В настоящий момент выпущена модель с максимальным диаметром обработки над станиной 2 000 мм.

Универсальные токарные станки TOS - линейка

  • SU 63 H - Диаметр до 655 мм (390 над суппортом), длина до 12 500 мм
  • SU 80 H -  Диаметр до 840 мм (530 над суппортом), длина до 14 000 мм
  • SU 100 H - Диаметр до 1 050 мм (730 над суппортом), длина до 20 000 мм
  • SU 125 H - Диаметр до 1 250 мм (940 над суппортом), длина до 20 000 мм
  • SU 150 H - Диаметр до 1 500 мм (1 200 над суппортом), длина до 20 000 мм

Токарные станки с ЧПУ TOS

Токарные станки с ЧПУ TOS - станки с классической горизонтальной станиной, имеющие те же преимущества, что и универсальные машины - жёсткость и грузоподъёмность, позволяющие производить черновую обработку заготовок. Токарные станки с ЧПУ TOS - одни из немногих токарных станков, конструкция которых рассчитана на повышенную нагрузку при снятии больших припусков. Токарные станки с ЧПУ TOS могут быть оснащены системами ЧПУ на выбор: Fagor, Heidenhain или Siemens. Станки могут оснащаться как управляемыми вручную резцедержками, так и различными многопозиционными автоматическими револьверными головками с приводным инструментом. Возможно изготовление специальной оснастки по желанию Заказчика.

Токарные станки с ЧПУ TOS - модельный ряд

  • SU A 63 Numeric - Диаметр до 655 мм (380 над суппортом), длина до 12 500 мм
  • SU A 80 Numeric - Диаметр до 840 мм (530 над суппортом), длина до 14 000 мм
  • SU A 100 Numeric - Диаметр до 1 050 мм (720 над суппортом), длина до 20 000 мм
  • SU A 125 Numeric - Диаметр до 1 250 мм (930 над суппортом), длина до 20 000 мм
  • SU A 150 Numeric - Диаметр до 1 500 мм (1 190 над суппортом), длина до 20 000 мм



Токарный обрабатывающий центр с ЧПУ TOS

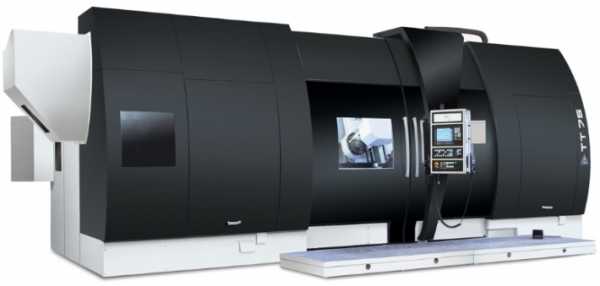

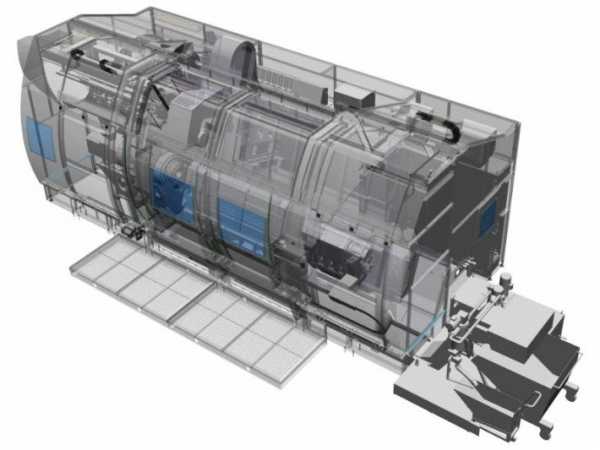

Токарный обрабатывающий центр с ЧПУ TOS TT75 - тяжёлый токарный станок с наклонной станиной, предназначенный для обработки крупногабаритных деталей. Кроме токарной обработки, токарный обрабатывающий центр позволяет производить фрезерование и шлифовку, что позволяет получить законченную деталь на одном станке. Массивная наклонная станина обеспечивает как высокую точность, так и жёсткость при силовом резании. Этот станок является воплощением всех самых современных достижений в токарно-фрезерных обрабатывающих центрах с ЧПУ. Гибкая модульная конструкция позволяет скомпоновать станок под конкретные требования заказчика.

Токарный обрабатывающий центр с ЧПУ TOS TT75 - характеристики

  • Диаметр обработки над станиной: 1000 мм
  • Диаметр обработки над суппортом: 750 мм
  • Максимальная длина заготовки: 2000 / 3000 / 4000 / 5000 / 6000 мм
  • Максимальный вес заготовки: 3 тонны
  • Мощность двигателя главного привода: 71 кВт (55 / 100)
  • Инструментальная система: CAPTO C6
  • Частота вращения инструментального шпинделя: 6 500 мин-1
  • Мощность привода инструментального шпинделя: 29,3 кВт
  • Масса станка в базовом исполнении (РМЦ 2000мм): 42 000 кг.

Круглошлифовальные станки TOS

Круглошлифовальные станки TOS представлены в широчайшем диапазоне типоразмеров - от самых небольших моделей, до станков с длиной обработки деталей до 6 метров и весом до 4-х тонн.  Круглошлифовальные станки TOS позволяют производить обработку как в автоматическом, так и в ручном режиме. Дополнительно круглошлифовальные станки TOS  могут быть оснащены функциями шлифования торцев и внутреннего шлифования. Поворачивающаяся шпиндельная бабка позволяет производить шлифовку конусных поверхностей. Есть модификации станков, предназначенные для обработки коленчатых валов.

Круглошлифовальные станки TOS - модельный ряд

  • BUA 25 - Диаметр 250 (315) мм, длина 500 / 750 / 1 250 мм, вес заготовки до 250 кг.
  • BUB 40 - Диаметр 400 мм, длина 1 000 / 1 500 / 2 000 / 3 000 мм, вес заготовки до 700 кг.
  • BUB 50 - Диаметр 500 мм, длина 1 000 / 1 500 / 2 000 / 3 000 мм, вес заготовки до 700 кг.
  • BUC 63 - Диаметр 630 мм, длина 2 000 / 3 000 / 4 000 / 5 000 / 6 000 мм, вес заготовки до 4 000 кг.
  • BUC 85 - Диаметр 850 мм, длина 2 000 / 3 000 / 4 000 / 5 000 / 6 000 мм, вес заготовки до 5 000 кг.

Бесцентровые шлифовальные станки TOS

Бесцентровые шлифовальные станки TOS представлены двумя типоразмерами станков. Станки предназначены для точного шлифования внешних цилиндрических поверхностей заготовок в условиях серийного и массового производства. Бесцентровые шлифовальные станки TOS обладают как возможностью врезного (фасонного) шлифования, так и сквозного шлифования. Станки позволяют производить очень быстро и точно перенастройку на другой тип и габариты заготовки. Бесцентровые шлифовальные станки TOS обладают полной кабинетной защитой и занимают небольшую площадь. Благодаря соей гибкости бесцентровые шлифовальные станки TOS могут решать самые сложные задачи, в том числе с высочайшими требованиями к точности и производительности, при сохранении гибкости производства.

Бесцентровые шлифовальные станки TOS - модельный ряд

  • C 250 CNC - минимальный / максимальный диаметр заготовки: 0,08 / 100 мм, ширина шлифовального круга: 250 мм.

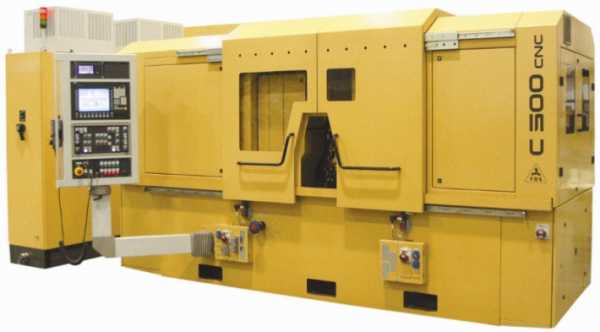

  • C 500 CNC - максимальный диаметр заготовки: 220 мм, длина на проход: до 5 000 мм, ширина шлифовального круга: 500 мм.

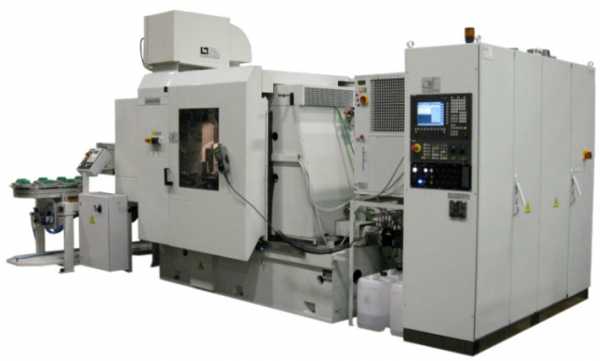

Зубофрезерные станки TOS

Зубофрезерные станки TOS представлены линейкой из трёх типоразмеров, перекрывающей самые востребованные диапазоны обработки зубчатых колёс.  Зубофрезерные станки TOS производят обработку зубчатых колёс с прямым и наклонным зубом методом обката. Жёсткая конструкция станков позволяет производить обработку как не закалённых шестерен, так и шестерен после термообработки. При использовании системы автоматической подачи заготовок значительно повышается производительность станков в серийном производстве.

Зубофрезерные станки TOS - модельный ряд

  • OFA 32 CNC 6 - Максимальный диаметр 320 мм, максимальный модуль - 7.
  • OFA 75 CNC 6 - Максимальный диаметр 750 (900) мм, максимальный модуль - 12 (14).
  • OFA 100 CNC 6 - Максимальный диаметр 1 050 (1 120) мм, максимальный модуль - 12 (14).

Зубодолбёжный станок TOS OHA 50

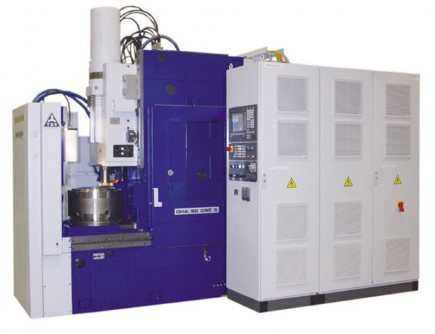

Зубодолбёжный станок TOS OHA 50 CNC 5 - мощный универсальный станок с цифровыми сервоприводами по пяти осям и системой управления SINUMERIK 840 D. Станок предназначен как для долбления внешних, так и внутренних зубьев цилиндрических шестерен с прямыми или наклонными зубьями. Зубодолбёжный станок TOS OHA 50 CNC 5 позволяет долбить криволинейные диски и зубчатые сегменты, а при использовании специальной оснастки - и гребни глубиной до 1 000 мм. Предусмотрено до 20 типов врезания, для каждого из которых можно подобрать оптимальный режим резания.

Зубодолбёжный станок TOS OHA 50 - характеристики

  • Максимальный модуль долбёжных зубьев - 8
  • Максимальный диаметр обрабатываемой заготовки - 500 мм
  • Максимальная ширина зубьев - 125 мм
  • Максимальный вес заготовки - 300 кг
  • Вес станка 7 200 кг.

Качество станков TOS

Производитель токарных станков TOS, как видно из обзора, изготавливает не только универсальные токарные станки и токарные станки с ЧПУ. Так же завод производит высококачественные круглошлифовальные станки, бесцентрошлифовальные станки, зубофрезерные и зубодолбёжные станки. Применение современных методов компьютерного моделирования, использование высококачественных комплектующих и жёсткий контроль качества на всех этапах изготовления и сборки станков позволяет в результате получить станки, сочетающие в себе наряду с высокой точностью и надёжностью относительно невысокую цену.

Вы можете купить станки TOS

Приобрести универсальные токарные станки и токарные станки с ЧПУ, круглошлифовальные станки, бесцентрошлифовальные станки, зубофрезерные и зубодолбёжные станки, вы сможете, связавшись с нашими специалистами. Звоните, пишите, и мы с радостью предоставим вам актуальное технико-коммерческое предложение в кратчайший срок! Производитель токарных станков TOS хорошо известен на отечественном рынке - станки его производства отлично работают десятилетиями. А на фоне закрытия отечественных станкозаводов, станки TOS становятся практически единственным проверенным предложением с невысокой ценой из Европы.

Производитель токарных станков TOS

Универсальные токарные станки, токарные станки с ЧПУ

www.novator-grp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
