ТОП 6 чертежи на отрезной станок из болгарки своими руками

ТОП 6 чертежей помогут сделать отрезной станок из болгарки своими руками без ошибок и лишних затрат. Ответы на частые вопросы, рекомендации.

ТЕСТ:

Можно ли сделать самодельный торцовочный станок из УШМ: проверочный тест с ответами на основе представленных материалов
  1. Какие устанавливают выключатели для аварийной остановки станка?

а) ручные;

б) ручные и ножные.

  1. Какие УШМ пригодны для создания отрезного станка?

а) пневматические и электрические;

б) аккумуляторные.

  1. Минимальная мощность электродвигателя болгарки для отрезного станка из болгарки:

а) 400 Вт;

б) 900 Вт.

  1. Какие станки можно сделать на основе УШМ?

а) торцовочные, отрезные;

б) шлифовальные, фрезерные, точильные.

  1. Где можно размещать болгарку в отрезном станке?

а) над столешницей;

б) под столешницей.

Ответы:

  1. Правильный вариант – б). Ножные выключатели удобнее, так как приводятся в действие быстро.
  2. Теоретически – хватит мощности во всех трех вариантах. На практике применяют а) – электрические и пневматические модели. Аккумулятор для стационарного станка не нужен. Для пневмопривода придется приобрести компрессор соответствующей производительности.
  3. 900 Вт или более. Коррекцию делают, если предполагается обработка заготовок из относительно мягких материалов, или при высокой скорости.
  4. Оба варианта – правильные. Мощная болгарка пригодна для создания разных станков бытового и полупрофессионального уровня.
  5. Допустимы два варианта крепления. Специалисты предпочитают верхнее.

Болгаркой с электроприводом выполняют много разных рабочих операций. Чтобы снизить трудозатраты с одновременным повышением точности его используют в качестве основы для станка.

«Болгарка» – распространенное название угловой шлифовальной машины (УШМ). Сменой диска этот универсальный аппарат преобразуется для обрезания, выполнения других рабочих операций.

Болгарки

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

  • простое и надежное крепление заготовки;
  • значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
  • при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

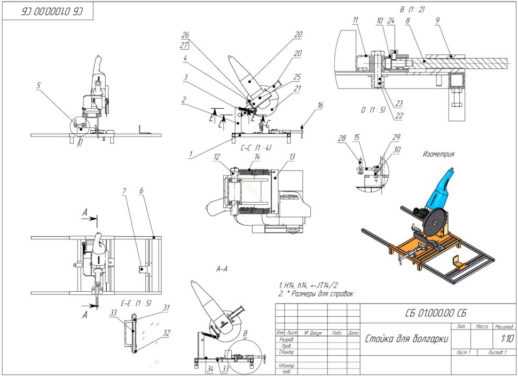

Картинка № 2. Стойка для болгарки

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение

тяжелого изделия.

К сведению! В других стойках надо установить винтовые опоры. С их помощью компенсируют неровности напольного покрытия.

Картинка № 4. Маятниковая дисковая пила

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками. Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску.

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

  1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
  2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
  3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.

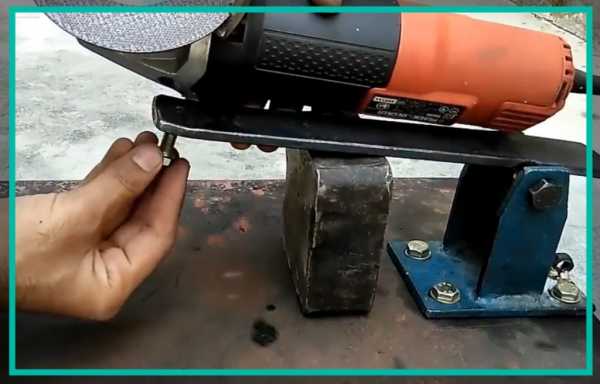

  4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
  5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.

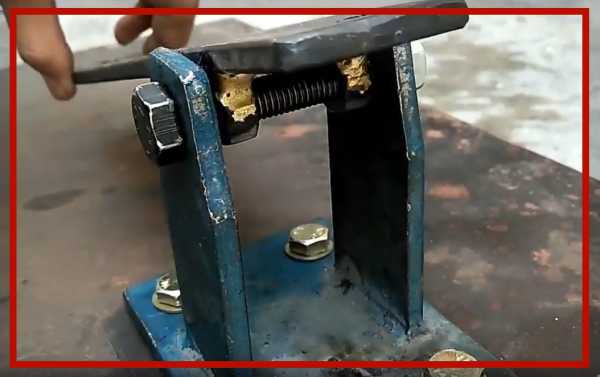

  6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
  7. Узлы в сборе закрепляют на оси двух сторон.
  8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
  9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
  10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.
Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле

Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Укрепление станка и другие средства защиты оператора

Надежный силовой каркас – основа безопасности. Дополнительно закрывают движущиеся узлы, предотвращают доступ посторонних лиц в рабочую зону. В процессе обработки деталей применяют очки, маски, рукавицы, иные средства индивидуальной защиты.

Кроме надежного укрепления станка для защиты оператора служит определенное расположение болгарки. Для безопасности и предотвращения порчи одежды ее устанавливают так, чтобы сноп искр при работе направлялся в обратную от человека сторону.

Все 5 вариантов самодельных станков из болгарки разного назначения

Привод инструментов этой категории отличается высокой мощностью. Качественная болгарка отличается небольшими размерами, долговечностью, устойчивостью к высоким рабочим нагрузкам. В некоторых моделях предусмотрена регулировка оборотов. Современные УШМ в базовой комплектации оснащены защитой от перегрева. Такое изделия – хорошая основа для изготовления самодельных станков разного функционального назначения.

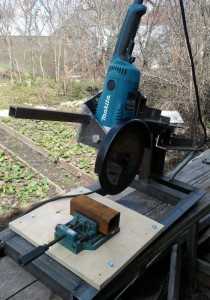

Картинка № 9. Такой самодельный торцовочный станок подходит для обработки плит из гранита и мрамора

Токарный станок из болгарки

Картинка № 10. Схема токарного станка по дереву, сделанного из болгарки

Здесь применяется стандартная конструкция. Единственный отличный узел – устройство для передачи усилий на шпиндель. Коробка передач необходима, чтобы регулировать скорость и крутящий момент в соответствующем диапазоне.

Самодельный фрезерный станок своими руками по дереву, другие виды оборудования

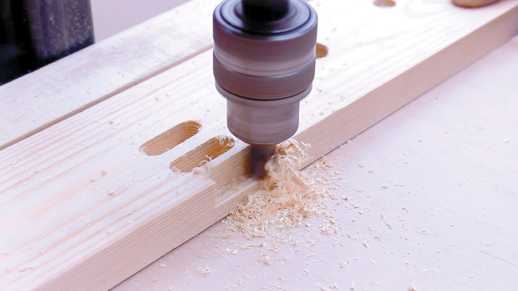

Картинка № 11. Для закрепления разных инструментов фрезерный станок своими руками по дереву надо оснастить универсальной головкой

К сведению! Это приспособление можно присоединить к валу электродвигателя после демонтажа штатного редуктора.

Картинка № 12. Быстрое решение проблем

Посмотрите на Картинке № 12 показано, как из подручных средств можно собрать полноценный распиловочный/циркулярный станок за 15-20 минут. С ее помощью проще обеспечить точную обработку деревянных

заготовок по сравнению с использованием ручного электроинструмента.

Картинка № 13. По снимку не сложно понять принцип действия и конструкцию шлифовального/плоскошлифовального станка

3 других станка: точильный, для заточки цепей и резки кирпича

Картинка № 14. Точильный станок

Здесь потенциально опасные места защищены от повреждения искрами с помощью полосок фольги. Временное, но недорогое и быстрое решение практической задачи.

Картинка № 15. При оснащении подходящим диском такое оборудование используют для резки кирпича, керамической плитки, натурального/ искусственного камняКартинка № 16. Жесткое крепление к прочной столешнице превращает обычную болгарку в удобный станок для заточки цепей

ОЧЕНЬ ОПАСНО! В любом случае надо не забывать о целевом назначении оборудования. Если вы делаете самодельный станок по резке металла, следует продумать усиление конструкции. Обработку пластиковых и деревянных заготовок выполняют с меньшими нагрузками.

Еще важно знать: 4 нюанса для правильного выбора болгарки, подходящей для распиловочного или циркуляционного станка

УШМ выпускают с мощностью привода от 340 Вт до 2,5 кВт. Для увеличения крутящего момента на рабочем валу применяют редукторы и увеличение оборотов до 10-12 тыс. за мин. Подбирают модель, подходящую для определенного типа станка. Чтобы исключить быстрый износ, специалисты предлагают делать небольшой запас и использовать технику с двигателем 0,9 кВт и более.

Количество ручек и специальные приспособления для выполнения ручных операций в данном случае не имеют значения. Однако пригодятся следующие компоненты и характеристики:

  • защита мотора от пыли;
  • плавная регулировка оборотов с автоматическим поддержанием заданного уровня;
  • плавный пуск;
  • встроенная защита от перегрузок.

Отрезной станок по металлу и дереву из болгарки своими руками

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Как избежать 4 ошибок в процессе эксплуатации, шлифовальных/плоскошлифовальных и других станков

Чтобы станок длительное время выполнял свои функции необходимо соблюдать следующие простые правила:

  • Не увеличивайте нагрузки более запланированных величин.
  • Пользуйтесь подходящими сменными насадками, которые предусмотрены официальными инструкциями производителей.
  • Своевременно удаляйте загрязнения, чтобы не ухудшить механизм воздушного охлаждения.
  • Поддерживайте идеальное состояние электрической изоляции, функциональность защитных устройств.

Как сделать очень точный с повышенными требованиями к допуску станок и другие ответы на 5 часто задаваемых вопросов

Ниже приведены рекомендации по самым частым тематическим вопросам:

  1. Как сделать станок с повышенными требованиями к допуску?

Демпферы для снижения шума и уменьшения вибраций не используют в узлах крепления УШМ, чтобы не ухудшить точность. Все движущиеся узлы создают с расчетом на сохранение геометрии в течение продолжительного срока службы.

  1. Из какого материала создают платформу?

Обработка древесины проще, чем металла, поэтому стол и многие другие детали можно делать из этого материала.

  1. Обязательно ли применять болгарку 1,5 кВт и более?

Повышение потребляемой мощности не всегда оправдано. Точный расчет делают с учетом необходимого числа оборотов/ крутящего момента.

  1. Какие детали можно испортить, увеличивая частоту рабочего вала?

Слишком высокая скорость обработки способна повредить полимерные и другие заготовки.

  1. Нужно ли применять защитные очки при обработке заготовок с помощью станка?

Для безопасного проведения работ обязательно надо пользоваться средствами индивидуальной защиты даже при направлении потока искр «от себя».

elektro220v.ru

Отрезной станок из болгарки своими руками

Болгарка – инструмент весьма полезный и разносторонний. С его помощью можно резать металл, камень, плитку и, конечно же, шлифовать поверхности, но порой гораздо легче и точнее выполнить эти работы стационарным станком. К счастью, вы сможете сделать отрезной станок из болгарки своими руками.

Плюсы и минусы самодельного станка

Если вам приходится держать в руках болгарку достаточно часто, вы наверняка успели прочувствовать её минусы. Слабые места инструмента в его же главном достоинстве – мобильности.

Во-первых, не всегда удаётся закреплять детали во время резки, а их малейшая вибрация может привести к разрушению абразивного диска, что, в свою очередь, чревато тяжелыми травмами.

Во-вторых, мобильным вариантом инструмента достаточно сложно контролировать чёткую перпендикулярность разреза, учитывать толщину диска по отношению к метке и разрезаемому материалу, да ещё и придерживать его в случае необходимости.

В-третьих, достаточно сложно инструментом нарезать несколько деталей одинаковых размеров, особенно если речь идёт о прутиках и небольших трубах – после резки приходится ещё и подравнивать детали.

Ну и, конечно же, занятость обеих рук и предельная утомительная концентрация при работе, поскольку УШМ является одним из самых опасных инструментов. Чего только стоит обратный удар – внезапный отброс инструмента при заклинивании вращающегося абразивного диска в заготовке. Опасность обратного удара заключается не столько в отбросе инструмента, сколько в сопутствующем разрушении круга. На таких высоких оборотах осколки абразива способны очень серьезно травмировать оператора.

Особенно часто обратный удар происходит при завершении реза, когда детали соединяет лишь небольшая перемычка. В этом случае рекомендуется останавливать инструмент, не дорезая заготовку до конца, извлечь круг и дорезать деталь с обратной стороны. Отрезной станок, который можно сконструировать из доступных материалов, способен решить все перечисленные проблемы и обеспечить дополнительную безопасность.

Фотогалерея: инструмент, сделанный своими руками

Покупать или нет?

Найти готовый станок на прилавках магазина, удовлетворяющий на первый взгляд ваши запросы, достаточно простая задача. Но вряд ли найдется конструкция, выполненная полностью в соответствии с вашими требованиями, а ведь они то у всех разные. В таких случаях обладатели станков пытаются усовершенствовать или переделать их, но сталкиваются с очень серьёзными препятствиями – то производители изготовили станок из сплавов, с которыми очень сложно работать сваркой, то не учли мелочи, необходимые конкретно вам – например, точную линейку или более упругую пружину. Переделывать чужое гораздо сложнее, чем сделать своё.

Как сделать отрезной станок из болгарки своими руками

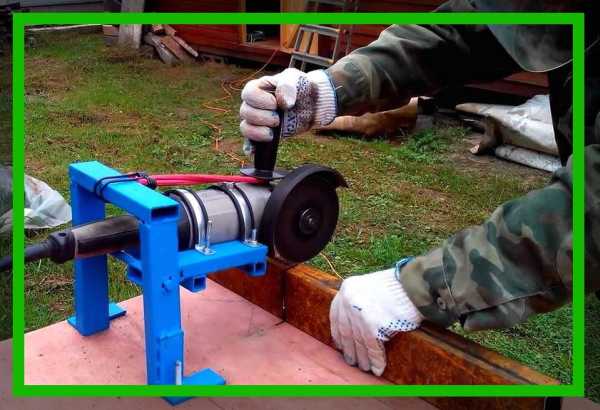

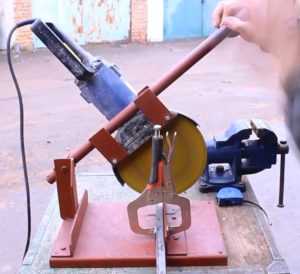

Самый простой самодельный станок для небольшой болгарки можно сделать при минимуме затрат и всего за несколько часов.

Из металлической трубы и уголков

Готовая конструкция такого станка будет представлять собой металлическую длинную трубу, выполняющую и роль каркаса, и роль ручки. Ближе к одному концу приваривается поперечная металлическая планка с двумя отверстиями для крепежа болгарки.

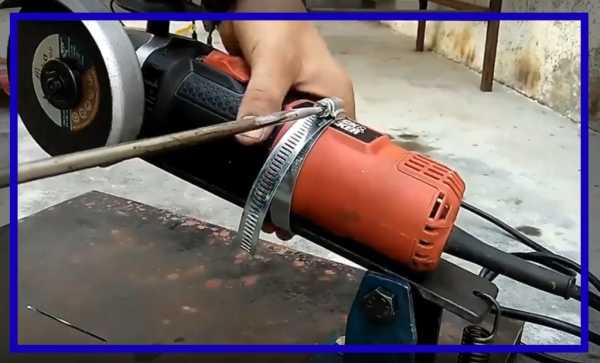

Труба в этой конструкции и ручка, и крепление

С этой же стороны труба крепится к одной стороне небольшого куска уголка на подвижный вал, сам же уголок другой своей стороной крепится или к рабочему столу, или просто на пол в рабочем помещении. С противоположной стороны от крепления нужно обязательно зафиксировать пружину, которая позволит всей конструкции возвращаться в исходное положение. Вот и всё – станок готов, нужно лишь правильно закрепить болгарку. Конечно, такой вариант – для самых простых работ с металлом, а для сложных, где требуется точность, конструкция должна быть уже более устойчивой и основательно.

Видео: отрезной станок из подручных материалов

Отрезной станок со станиной (чертёж)

Необходимые инструменты и материалы

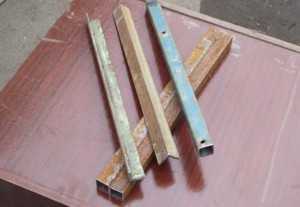

Для изготовления отрезного станка вам понадобятся следующие материалы и инструменты: стальной уголок, профильная труба, лист металла для платформы (или более лёгкий вариант из ДСП), сварочный аппарат, швеллер, дрель, вал, несколько одинаковых подшипников, труба небольшого диаметра, пружина, а также реле и педаль. Сварку, если подумать, можно заменить прочными болтами, вот для этого вам и понадобится дрель. Кстати, такой вариант позволит ко всему прочему ещё и разобрать станок в случае такой необходимости.

Чертёж

Изготовление станка следует начинать с отрезки деталей на каркас. Чтобы не допустить порчи дорогостоящего материала, внимательно изучите многочисленные чертежи, которые можно найти в интернете или же следуйте моделям на прилавках. В последнем случае составьте чертёж самостоятельно, для этого особых навыков не нужно – главное на бумаге представить готовую конструкцию и её пропорции. Для каждой болгарки нужен свой чертёж, ведь инструменты от разных производителей могут кардинально отличаться –  где-то можно будет снять ручку, где-то придётся придумывать стойку для всей болгарки целиком! Плюс ко всему – под разные размеры диска нужен разный каркас. Ниже представлено несколько схем.

Фотогалерея: схемы отрезных станков из болгарки по металлу и для плитки
Каркас

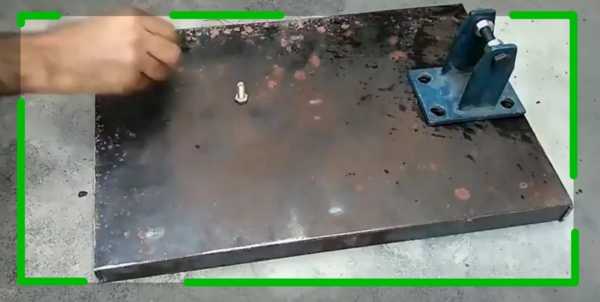

Простейший каркас состоит из двух рам на общей оси. Нижнюю раму следует закрепить на платформе – металлической или из ДСП. Если болгарка большая, лучше использовать металл. Верхняя рама, к которой прикручивается болгарка, должна вращаться по вертикали относительно нижней, как маятник. Для фиксации исходного положения нужна пружина. К нижней раме приваривается крепление, которое состоит из прижимного уголка и подвижной струбцины.

Каркас станины можно изготовить из металла

Линейка

В станке очень важно предусмотреть измерительные детали, благодаря которым вы сможете отрезать заготовки с точностью вплоть до 1 мм. В данном случае лучше всего подойдёт подвижная линейка с ограничителем, приваренная к трубке. Выставив с ее помощью точный размер и закрепив торцевым винтом, вы можете приступать к работе.

Электроника

Для удобства работы предусмотрите в конструкции пусковую педаль или кнопку с коммутацией через низковольтное реле на 12 В. Через него и будет подаваться напряжение на болгарку. С помощью такой несложной конструкции мы освобождаем руки, достигаем точного ровного среза без применения тисков, да и экономим время на точных замерах. Этот инструмент заменит отрезную пилу по металлу, а в случае необходимости вы всегда сможете вернуть УШМ в её мобильное состояние.

Видео: станина для болгарки из металла

Видео: станок-самоделка с линейкой для металла

Безопасность

Работая с болгаркой, стационарной или ручной, о безопасности нужно помнить всегда. В случае со стационарным вариантом вам нужно учесть направление инструмента и положение защитного кожуха – важно, чтобы кожух полностью скрывал зону, в которой располагается оператор. При наличии станка у вас, наверняка, возникнет желание использовать инструмент не по назначению – например, прикрепить к УШМ пильный круг для дерева, чего делать категорически нельзя!

Древесина – материал неоднородный, в ней могут быть сучки или даже гвозди. Скорость оборотов болгарки значительно превышает положенную скорость стандартной пилорамы, что очень быстро приведёт пильный диск в негодность.

Но, помимо этого, в отличие от абразивных и шлифовальных дисков, пильные имеют острые зубцы, которые представляют высокую опасность. Рисковать здоровьем ради быстрого распила попросту неразумно. После установки инструмента и нового диска работу болгарки следует проверять как минимум 1 минуту на холостых оборотах – круг должен вращаться совершенно свободно, без излишней вибрации, не задевая кожуха.

Отрезной станок из болгарки не так и сложно сделать самому. И в дальнейшем этот инструмент поможет вам сэкономить время и силы.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Самодельный отрезной станок из болгарки можно сделать за сутки своими руками

Большинство домашних мастеров используют угловую шлифовальную машину именно как отрезной инструмент. Многие согласятся с тем, что главное преимущество болгарки, мобильность – в этом случае является так же и недостатком.

Вес инструмента, вибрации, гироскопический эффект (особенно на дисках диаметром более 150мм) не способствуют точности реза.

Все преимущества самодельного отрезного станка на этом видео

Преимущества отрезного станка из болгарки

Если вам необходимо банально нарезать куски старой водопроводной трубы для подвязки огурцов – точность не является принципиальным вопросом. А в случае, когда необходим точный раскрой материала для сварки какой-нибудь конструкции – допуск в 3-5 мм может стать критичным.

Следующей проблемой является соблюдение перпендикулярности разреза. Добиться прямой линии под углом 90 градусов к оси заготовке, держа болгарку в руках – практически нереально. То же самое касается отрезов под фиксированными углами. При перекосе часто разрушаются абразивные диски, осколки могут нанести травму.

Когда вы нарезаете достаточно много заготовок – через пару часов работы вообще не будет сил держать инструмент в руках, говорить в таком случае о точности не приходится.

Распил деревянных заготовок – отдельная тема. Подробно о диска для болгарки по дереву и о том можно ли пилить ими дерево тут. Используя специальные диски, которыми можно безопасно работать по дереву – качественного реза не добьешься. А правильные дисковые пилы, установленные на УШМ – смертельно опасны для мастера, держащего инструмент в руках.

Существуют заводские варианты станков, фиксирующих болгарку и превращающих работу по раскрою заготовок в безопасное и точное занятие. Но такие приспособления стоят достаточно дорого, и не всегда универсальны. Проще говоря, найти экземпляр, который идеально подходит именно для вашей УШМ – занятие непростое.

Заводской вариант крепления болгарки на станине

Выход один – сделать отрезной станок своими руками

Какие элементы обязательно необходимо предусмотреть в конструкции:

  1. Прочная и тяжелая станина. Идеальный вариант – надежное крепление конструкции к устойчивому верстаку;
  2. Стойка для коромысла должна быть строго перпендикулярна столу.

  3. Качающейся кронштейн (коромысло), который изготовлен с учетом конструктивных особенностей вашей болгарки;
  4. Удобная ручка – захват, которая обеспечивает безопасное перемещение УШМ по вертикали;
  5. Если болгарку удастся закрепить таким образом, что можно будет пользоваться штатной ручкой – это самый надежный вариант.

  6. Пружина, которая будет возвращать инструмент в исходное положение по окончании отреза;
  7. Правильные вариант – пружина на растяжение, с ходом возврата не менее 25% от хода оси редуктора угловой шлифовальной машины.

  8. Защитный кожух;
  9. Обязателен при использовании любого диска, будь то абразив или металлическая циркулярка. Открытый рабочий сектор не должен быть направлен в сторону оператора.

  10. Устройство, которое будет фиксировать заготовку;
  11. Если вам необходима точность или возникает необходимость нарезать абсолютно одинаковые заготовки – надо использовать разметку с шагом до 1 мм. Для этого подойдет металлическая линейка, соединенная с упором.

  12. Устройство пуска и аварийного отключения.

ВАЖНО! Использовать выключатель, установленный на корпусе электроинструмента небезопасно.

К тому же, после закрепления болгарки на кронштейне, он может стать недоступным. Поэтому клавиша пуска на УШМ переводится в положение «ВКЛ», регулятором (при его наличии) устанавливаются требуемые обороты, а запускается станок отдельным пусковым устройством.

Пусковое устройство для самодельного станка

На этом компоненте остановимся подробнее. Существует старый добрый вариант пусковой кнопки ПНВ 30-У.

Стандартное устройства для пуска и останова

Принцип действия следующий – для старта прибора требуется с усилием нажать кнопку «пуск». Для отключения – просто слегка коснуться кнопки «стоп», которая находится выше пусковой клавиши. Для аварийного отключения очень удобно и безопасно.

Существуют и современные интерпретации. Принцип действия тот же – кнопка выключения более доступна, чем пусковая.

Современный вариант пусковой кнопки

Самым безопасным способом включения болгарки на отрезном станке – не фиксируемая педаль. Управление производится ногой, обе руки в момент пуска свободны. В случае нештатной ситуации просто убираем ногу с педали – инструмент обесточен.

Наиболее безопасный и надежный вариант пуска и останова станка — фиксируемая педаль

Разумеется, это удорожает конструкцию, но вопросы безопасности не имеют стоимости в денежном эквиваленте.

ВАЖНО! Запрещено включать режущий, пилящий и сверлящий инструмент методом соединения вилки с розеткой.

Конструкций придумано достаточно много, с использованием разных материалов – дерево, текстолит, металлический профиль. На наш взгляд, наиболее удачным в плане безопасности и точности работы является самодельный станок, выполненный из стальной профилированной трубы.

Болгарка закреплена на станине. Очень удобный вариант крепления.

Как правильно изготовить станок из болгарки?

Рассмотрим поэтапно процесс изготовления одного из удачных экземпляров. Конструкция довольно сложная с технической точки зрения, но при этом универсальность и функциональные возможности превосходят характеристики фабричных экземпляров.

Особенностью конструкции является возможность регулировки вылета болгарки по направляющей. Для этого используется пара старых амортизаторов от автомобиля.

Используем старые амортизаторы от автомобиля

Поскольку использовать амортизаторы в качестве несущей конструкции нельзя (слишком тонкие стенки), изготавливаются прочные кронштейны из подходящей трубы.

Делаем кронштейны из трубы

Все заготовки приобретены на пункте приема металлолома, то есть практически бесплатно.

Заготовки из обычного металлолома. Подойдут любые трубы и уголки

Нарезаем элементы конструкции согласно предварительно сделанному чертежу при помощи болгарки, для которой и собирается станок.

Собираем станину будущего станка из приготовленных заготовок

Конструкция сварена при помощи полуавтоматического сварочного аппарата, который есть либо в вашей домашней мастерской, либо в гараже у соседа.

Устанавливаем стойку из амортизаторов и тщательно проверяем крепление

После установки всех основных компонентов необходимо провести испытания. Произвести замеры углов реза, и окончательно подогнать элементы конструкции друг к другу.
Затем все части станка необходимо покрасить.

Обязательно красим все делали

Для более легкого хода оси, при закреплении шпильки между шайбами прокладываются обоймы от шарикоподшипников подходящего диаметра. Таким образом, можно затянуть крепежные гайки плотно, без люфта – а ход коромысла останется легким, и не будет подклинивать.

Узел крепления стойки к станине

Основная металлическая конструкция готова. На станине можно увидеть направляющие для подвижного распиловочного стола. Вылет болгарки по оси амортизаторов фиксируется резьбовой шпилькой и двумя гайками. Это необходимо при установке УШМ разных размеров.

Общий вид того что получилось

Под корпуса каждой из УШМ изготовлены персональные крепежные кронштейны, которые при смене инструмента устанавливаются на подвижное коромысло.

Особенности крепления болгарки к стойке

Вторая часть крепления

Направляющие для фиксации заготовок изготовлены под прямой рез (90 градусов) и косой (45 градусов).

Готовый отрезной станок сделанный своими руками за сутки

[note]Комбинируя вылет болгарки, положение стола, угол направляющих – можно резать любые заготовки (главное – чтобы хватило диаметра абразивного круга).[/note]

При эксплуатации станок прикручивается к верстаку для устойчивости, хотя собственного веса достаточно для большинства работ. Жесткости и надежности хватает для установки циркулярного диска по дереву. Качество распила при этом не хуже, чем у стационарной дисковой пилы.

Пусковое устройство выполнено следующим образом. В отдельной коробке установлена силовая розетка и кнопочный выключатель на 15 ампер. Аварийная кнопка выключения имеет больший диаметр по сравнению с утопленной в корпус клавишей «вкл».

На болгарке питание включено всегда, после установки и закрепления ее на кронштейне, питающий кабель включается в розетку пускового устройства, и управление переходит на его кнопки.
Мы рассмотрели общие принципы изготовления отрезного станка из болгарки. Каким будет ваш вариант – решайте сами.

obinstrumente.ru

как сделать, необходимые инструменты и материалы

Отрезные дисковые станки — это универсальное в использовании оборудование, которое применяется в мебельной и деревообрабатывающей промышленности, в машиностроении и металлообработке. Также такие станки с успехом используются обычными домовладельцами при работе с деревом и металлом. Подобное оборудование не отличается сложностью конструкции, поэтому любому по силам выполнить его самостоятельно.

Где используются отрезные дисковые станки

В быту такие дисковые отрезные станки используются для выполнения следующих работ:

  • Раскрой листового металла.
  • Разрезание металлопрофиля.
  • Выполнение различных однотипных деревянных заготовок.
  • Резка керамической плитки.
  • Работа с деревом и пиломатериалами.

Универсальность использования такого инструмента достигается за счёт возможности смены отрезных кругов, которые могут применяться для дерева, металла, керамики, бетона и других прочных материалов.

Изготавливаем станок своими руками

Покупное оборудование отличается функциональностью и позволяет осуществлять распил различных материалов. Однако оно имеет высокую стоимость, которая попросту не по карману большинству домовладельцев. Впрочем, можно с легкостью изготовить такой отрезной станок из обычной болгарки, при этом такое оборудование будет отличаться функциональностью и простотой в использовании.

Вариант выполнения отрезного станка с использованием болгарки имеет ряд преимуществ. В первую очередь, это возможность выполнения стационарного и мобильного инструмента, при этом такие агрегаты просты в использовании и могут применяться для работы с деревом и металлом. Отметим и доступную стоимость необходимых элементов для выполнения основы и кронштейна, на котором будет крепиться режущая головка станка.

Необходимые инструменты и материалы

Для изготовления такого станка для болгарки своими руками, чертежи которого вы с легкостью найдете в интернете, вам потребуется следующее:

  • Тяжёлая и прочная станина. В идеале необходимо использовать устойчивый стол-верстак, к которому в последующем будет крепиться болгарка с отрезным кругом.
  • Стойка для коромысла, которая крепится к станине строго перпендикулярно.
  • Качающийся кронштейн и коромысло изготавливаются с учетом имеющихся конструктивных особенностей вашего инструмента.
  • Также вам потребуется удобная ручка-захват, позволяющая безопасно перемещать отрезной круг трубореза по вертикали. При возможности постарайтесь закрепить болгарку таким образом, чтобы использовать штатную ручку инструмента.
  • Мощная пружина, отвечающая за возврат инструмента по окончании работы в исходное положение.
  • Надежный металлический кожух, который будет обязан при использовании любых дисков. Открытый рабочий контур у такого отрезного станка ни в коем случае не должен смотреть в сторону оператора.
  • Устройство пуска станка и его аварийного отключения.
  • Устройство для фиксации заготовки.

Важно. Болгарки имеют соответствующую клавишу для включения и выключения инструмента. Однако использовать ее в работе будет не слишком удобно, поэтому рекомендуется дополнительно использовать пусковое устройство.

Как выбрать пусковое устройство

Можем порекомендовать вам использовать пусковую кнопку модели ПНВ-30У и УШМ, которая отличается простотой в использовании, надежностью и легкостью подключения к автоматике болгарки. Существует и более современные варианты таких пусковых устройств, однако, принцип действия у них будет аналогичен ПНВ-30У, при этом они не отличаются надежностью в эксплуатации и имеют высокую стоимость.

Инструкция по сборке стационарной болгарки для резки металла

Существует множество схем изготовления станины и кронштейнов для самодельного маятникового отрезного станка из болгарки. Мы можем порекомендовать вам использовать старые автомобильные амортизаторы, что позволит выполнить кронштейн с возможностью регулировки вылета у болгарки. Тем самым существенно расширяются возможности по применению такого оборудования, при этом затраты на приобретение старых отработанных амортизаторов будут минимальны.

Использовать в качестве несущей конструкции амортизаторы по причине их тонких стенок не рекомендуется, поэтому потребуется дополнительно усилить кронштейны подходящей по диаметру стальной трубой.

Все элементы конструкции нарезаются при помощи болгарки, из которой в последующем будет собран торцовочный станок. Используемые металлические элементы для основы и кронштейны можно соединить при помощи сварочного аппарата.

После сборки всех основных компонентов следует провести испытания, замерим возможные углы разрезания и окончательно подогнать все элементы друг к другу. После того как основа будет собрана, следует покрасить металлические элементы специальной антикоррозийной краской.

Коромысло и головку кронштейны рекомендуем закрепить шпильками с использованием шарикоподшипниковых элементов. Это позволит одновременно плотно затянуть крепежные гайки, при этом точный ход коромысла будет легким, без люфта и заклинивания.

Когда металлическая конструкция будет готова, необходимо отрегулировать вылет оси болгарки, для чего штоки амортизаторов фиксируют двумя гайками и резьбовой шпилькой.

К металлическому штоку амортизатора необходимо приварить проушины, к которым в последующем будет крепиться болгарка или пила-торцовка. Предварительно следует выполнить такие монтажные проушины по размерам имеющегося у вас инструмента и сделать в металлических скобах соответствующие отверстия для крепления углореза.

Всё что останется сделать, это прикрепить к верстаку и выполненному кронштейну болгарку с установленным отрезным кругом. Обязательно устанавливается защита, после чего проверяют работоспособность станка, и при необходимости подгоняют вылет штока амортизатора, что позволит гарантировать удобную и комфортную работу с отрезным станком на болгарке.

Изготовление отрезной пилы по металлу своими руками не представляет особой сложности. Необходимо лишь использовать прочную и надежную станину и правильно изготовить кронштейны, на которых в последующем будет крепиться болгарка. В интернете можно найти различные простейшие чертежи отрезного станка из болгарки своими руками, использование которых позволит существенно упростить вам работу, а с выполнением такого инструмента справится каждый домовладелец.

obinstrumentah.info

чертежи и видео, как сделать

Если вы хотите собрать отрезной станок из болгарки своими руками, чертежи отлично вам помогут в достижении поставленной цели. Самодельный агрегат демонстрирует высокую эффективность. Но все же чаще станки на основе болгарки применяются в быту и собственных небольших мастерских.

Содержание статьи

Преимущества и недостатки

Отрезной станок из болгарки или просто УШМ (углошлифовальная машинка) позволяет получить отличный инструмент для обработки древесины, металла, пластика и прочих материалов.

Чтобы понять, какие преимущества таит в себе такой станок, следует рассмотреть недостатки, характерные для ручной болгарки.

  1. При применении ручной болгарки порой проблематично закрепить обрабатываемую заготовку. Из-за этого возникают вибрации, срез получается не точным, не редко ломается диск.
  2. Работая ручной УШМ, мастеру тяжело соблюдать перпендикулярность, осуществлять точные срезы согласно разметке и удерживать одновременно с этим заготовку.
  3. Ручная болгарка не дает возможности получить несколько одинаковых по размерам заготовок. Особенно это касается изделий небольших размеров. После грубой нарезки необходимо другими инструментами доводить материал до требуемого состояния. А на это уходит время, силы и нервы.
  4. Сделать работу ручной болгаркой тяжело, поскольку руки у вас постоянно заняты. Мастеру тяжело найти идеальное соотношение внимания, концентрируя его то на инструменте, то на обрабатываемой заготовке.
  5. Ручная болгарка признана специалистами одним из наиболее травмоопасных инструментов. Работа с УШМ требует придерживаться очень строгих правил техники безопасности. Потеряв концентрацию, возникает серьезный риск получить травму.

Чем же собранный отрезной станок из болгарки своими руками превосходить ручную УШМ?

  • Заготовка прочно фиксируется на станке, позволяя выполнить точный срез;
  • Самодельный пильный станок обеспечивает возможность опускать режущий диск строго перпендикулярно, резать согласно выполненной разметке и не отступать от нее;
  • Станок позволяет выполнять нарезку идентичных по параметрам заготовок. Отклонения быть могут, но не такие значительные, как при работе ручной болгаркой;
  • В вашем полном распоряжении одна свободная рука, поскольку станок вполне может функционировать под управлением одной руки;
  • Станок, выполненный на основе болгарки, намного безопаснее.

Самодельные конструкции

Чертеж станка

Предлагаем вам два варианта станка, изготовленного своими руками на основе углошлифовальной машинки.

  • Первая конструкция наиболее простая, отлично подходит для работы в домашних условиях. Модель не отличается повышенной точностью обработки, но имеет свои неоспоримые преимущества;
  • Второй вариант подойдет тем, кто хочет сделать высокоточный станок. Конструкция сложнее в исполнении, потребуются соответствующие чертежи, плюс не помешает видео урок по сборке для наглядного примера. Но и на его создание много времени тратить не придется.

Простая конструкция отрезного станка

Для создания станка на основе углошлифовальной машинки вам не потребуются чертежи. На весь процесс сборки уйдет буквально несколько часов. Наша цель — получить своего рода фрезерный станок, выполненный на базе металлической станины. Чтобы сделать станину, рекомендуем воспользоваться металлическими трубами достаточной прочности. Труба одновременно будет выполнять функцию ручки управления.

  1. За несколько сантиметров до конца трубы для станины приварите сварочным аппаратом металлическую поперечину. На нее вы в последующем установите болгарку. Чтобы иметь возможность закрепить ручной инструмент на станине, выполните пару крепежных отверстий.
  2. К концу трубы также приварите отрезок металлического уголка небольшого размера. Он монтируется на подвижный вал. Чтобы обеспечить требуемую стабильность станка, защитить его от вибраций и колебаний, закрепите прочно уголок на рабочем столе, на полу или верстаке.
  3. С противоположного конца трубы устанавливается возвратная пружина. Она предназначена для возврата подвижной части станка в исходное положение.

Подобный агрегат очень прост в сборке, потому его сумеет сделать даже новичок. Модель не отличается высокой точностью, но для бытового применения вполне пригодна.

Если вам нужен высокоточный станок, тогда предлагаем второй вариант самодельного оборудования на основе углошлифовальной машинки.

Высокоточный инструмент

Да, до заводских станков с повышенным классом точности обработки данный самодельный агрегат может и не дотягивает, но при домашнем применении он демонстрирует отличные показатели.

Чтобы собрать устройство, вам нужно взять следующие инструменты и материалы:

  • Реле;
  • Педаль;
  • Вал;
  • Металлический швеллер;
  • Металлический уголок;
  • Лист ДСП;
  • Профильную трубу;
  • Электрическую дрель;
  • Пружину;
  • Сварочный аппарат.

Сварку вполне можно заменить на болтовые соединения. Это предпочтительно для тех, кто хочет получить мобильный станок с возможностью его быстрой разборки и применением ручной болгарки.

  1. Выберите чертеж, который будет соответствовать вашим требованиям и параметрам используемой углошлифовальной машинки. Кому-то нужны массивные станки для работы с твердыми материалами. Другие используют маломощные болгарки, предназначенные только для работы с деревом. Универсальных чертежей не существует, потому лучше всего наиболее близкий к требуемому чертеж адаптировать под себя, параметры именно вашей углошлифовальной машинки.
  2. Стойка выполняется в виде общей оси и пары рам. Нижнюю раму соедините с платформой. Ее изготавливают из ДСП или листа металла. Если болгарка большая и тяжелая, рекомендуется сделать платформу из листового металла.
  3. Крепится болгарка к верхней раме, чтобы инструмент имел возможность осуществлять вращательные движения, словно маятник. Здесь главное добиться правильного соотношения между нижней рамой и верхней, где устанавливается углошлифовальная машинка.
  4. Пружина будет выступать стопором для начальной точки движения болгарки в станке.
  5. Струбцину и прижимной уголок приварите к нижней раме как элементы крепления.
  6. Добавьте к конструкции линейку. Причем лучше выбирать измерительный прибор с миллиметровой градацией. Сделайте ее подвижной, приварив к металлической трубе станка, и установите ограничители. Данная линейка существенно повысит качество и точность обработки заготовок.
  7. Для упрощения управления станком можете установить переключатель или педаль. Это не обязательные компоненты, но при их установке вы повысите уровень безопасности, удобство эксплуатации станка и точность обработки углошлифовальной машинкой.

Как вы сами можете убедиться, на основе обычной болгарки можно своими руками сделать отличное оборудование для оснащения мастерской или собственного гаража. Имея в распоряжении УШМ высокой мощности, вы сможете обрабатывать не только дерево, но и пластик, металл и даже камень.

tvoistanok.ru

Особенности изготовления отрезного станка из болгарки своими руками

Болгарка является настолько универсальным инструментом, что ее можно использовать даже в качестве отрезного станка. Но для начала данное приспособление требуется изготовить, что не сложно сделать в домашних условиях. Отрезной станок из болгарки можно сделать своими руками, но для этого потребуется узнать основные моменты изготовления такого самодельного инструмента, который сможет заменить стационарный станок.

Зачем нужен такой станок

Отрезные станки или их еще именуют маятниковыми пилами, нашли свое применение в различных сферах: машиностроение, металлообработка, деревообрабатывающая промышленность. Иногда возникает потребность в использовании такого стационарного станка и в домашних условиях, когда следует получить ровный разрез тех или иных материалов. Сделать это при помощи болгарки, которая держится в руке, невозможно, поэтому иногда возникает потребность узнать о том, а как сделать самому отрезной станок из подручных материалов.

Подбираем станину и крепим на нее основу стойки

Изготовление самодельного отрезного станка поможет разрешить целый ряд сложных задач:

  • выполнение раскроя листового металла;
  • резка керамических изделий;
  • разрезка материалов под любым углом;
  • изготовление однотипных изделий;
  • разделение металлического профиля на отрезки нужной длины.

Приобретать стационарный станок для домашнего использования не имеет смысла, так как это достаточно дорого, и окупаемость может длиться несколько лет. Чтобы сэкономить, но при этом иметь в гараже свой собственный отрезной станок, следует прибегнуть к его самостоятельному изготовлению.

Крепим через шарнир площадку под УШМ

Как правильно изготовить станок из болгарки

Изготовить своими руками отрезной станок из болгарки можно двух видов:

  • Простой вариант, который можно закрепить к верстаку и осуществлять простейшие виды работ по распиливанию материалов.
  • Сложный вариант. Такой инструмент предусматривает выполнение более серьезных работ, но при этом для его создания потребуется немало времени и сил.

Крепим УШМ к площадке

Первый вариант простого изделия можно посмотреть на фото. На основании фото можно изготовить такое приспособление, которое будет незаменимым помощником при работе с металлом и прочими видами материалов.

Самое важное в реализации данного изделия – это надежно закрепить болгарку, чтобы она не «ерзала» в разные стороны при проведении работ. Второй вариант предусматривает изготовление стальной станины, на которой будет располагаться установка. Для реализации второго варианта потребуется много металла и сварочный аппарат.

Пружина автовозврата подвижной части

  1. Потребуется первоначально изготовить рабочий стол(основу). Сделать его можно из уголков и листа металла. Если металла для столешницы нет, то можно использовать лист ДСП и прочих аналогичных материалов.
  2. Конструкция рамы. После того, как станина готова, необходимо приступить к конструированию рамы для закрепления болгарки. Эта рама будет состоять из подвижной и неподвижной части, благодаря чему можно будет подводить инструмент к изделию для резки. Для начала нужно закрепить неподвижное основание, которое должно быть обязательно устойчивым и жестким. Подвижная часть крепится к неподвижной при помощи шарнирного соединения.
  3. Закрепление инструмента. На подвижную часть и закрепляется режущий инструмент, посредством чего можно будет регулировать положение болгарки. Инструмент следует фиксировать максимально качественно, в противном случае, это может привести к его отрыву от рамы. Для того чтобы подвижная часть с болгаркой возвращалась автоматически в исходное положение, то есть вверх, следует предусмотреть специальную пружину или противовес. Натяжение пружины следует выбирать в зависимости от веса используемого инструмента.
  4. Защита инструмента. Обязательно необходимо предусмотреть кожух для болгарки, который защитит оператора не только от случайного прикосновения к рабочему лезвию, но еще и исключит вылет искр и опилок при резке различных материалов.
  5. Линейка. Если планируется выполнять точные работы, то такой элемент, как линейка, очень важен при конструировании такого аппарата. В качестве линейки можно использовать трубку с соответствующими метками. Ее следует приварить к столешнице на некотором расстоянии от режущего диска.
  6. Пусковое устройство для самодельного станка. Если речь идет о сложной и надежной конструкции отрезного станка, то обязательно следует предусмотреть установку кнопок управления. Это кнопки пуска и отключения, которые должны быть установлены под столешницей станка(в доступном и удобном месте), чтобы оператор имел легкий к ним доступ. Можно даже сделать кнопку управления при помощи педали, что позволит отключать аппарат, если будут заняты руки.

Доп. закрепление аппарата хомутом

Отрезной станок предусматривает установку болгарки только в верхней части столешницы, так как некоторые умельцы изготавливают такие изделия, где УШМ находится внизу, а из стола выступает только часть диска. Такой вариант удобен для распиловки древесины, но не для металлических материалов. Вот такими нехитрыми действиями можно получить аппарат, как показано ниже на фото.

Самодельный станок: плюсы и минусы

Отрезной станок своими руками из болгарки имеет свои плюсы и минусы. К плюсам относятся следующие факторы:

  1. Удобство работы с материалами. При работе с болгаркой иногда не хватает рук, так как нужно держать инструмент двумя руками, а также закрепить деталь. Отрезной станок исключает данный недостаток, так как одной рукой можно управлять инструментом, а второй располагать деталь в необходимом для распиловки положении.
  2. Наличие возможности получения четкого разреза. Получить ровный и точный разрез мобильным устройством достаточно сложно, в то время как стационарный станок справляется с данной задачей лучше всего.
  3. Возможность получать детали одинаковых размеров.
  4. Невысокая цена. Все подручные средства для изготовления имеются в наличии.

К недостаткам такого приспособления относятся:

  • Недостаточная надежность. Как и крути, а самодельный станок является не таким надежным, как заводской. При работе с таким устройством обязательно используйте защитную маску и соблюдайте ТБ.
  • Невозможность транспортировки. Изобретение хотя и полезное, но для работы с ним потребуется постоянно приходить в гараж. Это обусловлено не только размерами аппарата, но и его весом.

Таким образом, можно сказать, что отрезной станок из болгарки своими руками – это очень полезная вещь, эффективность которой можно оценить при резке первой же детали. На видео выше представлен вариант простого станка, где описывается процесс его изготовления.

instrumentyvdom.ru

Отрезной станок из болгарки своими руками пошагово

При необходимости частого выполнения работ по разрезанию металлических труб и профиля относительно небольшого сечения без отрезного станка работать трудно. Можно пользоваться обычной болгаркой, но при отрезании небольших фрагментов или необходимости выполнения точного реза даже в руках опытного мастера, углошлифовальная машинка не дает требуемого результата. Самый бюджетный выход — сделать отрезной станок из болгарки своими руками.

Как сделать отрезной станок из болгарки своими руками мы расскажем ниже. Для этого потребуется минимум инструмента и материалов. Можно отметить одно — станок работает не хуже промышленного консольного и в условиях мелкосерийного производства или изготовления штучных деталей незаменим как в бытовых условиях, так и в металлообрабатывающей мастерской или ремонтном цехе.

Кроме того, самодельный отрезной мобильный станок из углошлифовальной машинки (болгарки) можно перевозить с собой на строительные объекты, где производится монтаж металлокаркасов (например, теплиц), кровельные работы, или иной вид действий, сопряженный с резкой металл.

Как сделать отрезной станок из болгарки своими руками показано на видео. Это под силу любому человеку, мало-мальски смыслящему в слесарных работах. Если модернизировать конструкцию, то можно обойтись без электросварки. Но в любой мастерской или цехе есть сварочный аппарат, поэтому исключать его из технологического процесса не будем.

Консольный станок из болгарки

Основание станка — рабочий стол из металла (стали или алюминия), размером около 50Х50 см. Если вы собираетесь, время от времени, работать с длинными заготовками или металлическим листом, то ширину стола можно увеличить или предусмотреть возможность установки дополнительной плоскости. Для этого можно использовать выдвижной кронштейн, или откидную плоскость, в обычном состоянии находящуюся под столом и служащую его основанием.

На столе монтируется кронштейн для крепления болгарки на пружинном подвесе. Сила пружины подбирается такой, чтобы она могла удерживать болгарку в наклонном положении на высоте отрезного диска от заготовки не менее 15 -20 см. При резке инструмент должен подаваться к заготовке с небольшим, но ощутимым усилием.

Углошлифовальная машина зажимается в коробчатом корпусе на винтах. Размеры и конфигурация прижимных пластин подбираются с таким расчетом, чтобы:

  • обеспечивался легкий доступ к пусковой кнопке;
  • инструмент прочно удерживался, и при усилии резки не возникало биений и отклонений;
  • монтаж и демонтаж не занимал много времени.

Чертежи самодельного станка можно подкорректировать в зависимости от размеров и мощности конкретного инструмента. Здесь важно только одно — чтобы инструмент удерживался прочно и плоскость вращения диска была строго перпендикулярной плоскости стола. На самом столе в зоне вращения круга выполняется прорезь, чтобы рабочая часть инструмента свободно входила в него и не задевала металла.

Вариант крепления — «П»-образный кронштейн с просверленными отверстиями на месте штатных резьбовых гнезд болгарки. При креплении инструмента задействуются два болта и рукоятка, которая и служит для подачи его в зону резания. Этот вариант очень удобен, если станок сделан под одну болгарку, если придется использовать другую модель, то закрепить ее будет невозможно, придется переделывать кронштейн. Схема с изменяющимися габаритами консоли тоже вполне работоспособна, но сложнее в изготовлении.

Что стоит предусмотреть

Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.

Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.

Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.

Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.

В заключение

Маятниковая пила — оптимальный вариант использования болгарки. Здесь нет ограничений по геометрии разрезаемого металла. Если приходится резать трубы большого диаметра или, даже, разрезать на кольца автомобильные диски, то достаточно установить станок таким образом, чтобы заготовку можно было проворачивать вдоль горизонтальной оси. Как правило, такие детали достаточно массивные и зажимов для них не требуется. Важно только следить за равномерностью вращения и состоянием отрезного круга.

Станок для резки металла заводского изготовления для крепления болгарки можно купить в интернете. Но часто они изготовляются полностью из дюралевых сплавов и на прочность их надеяться не стоит. Очень быстро появляются люфты, и сделать точный рез, особенно на твердом металле, достаточно сложно. При этом цена такой установки довольно высока — за такую же сумму можно сделать самостоятельно станок с намного лучшими показателями.

Стационарная отрезная пила из болгарки — устройство универсальное и не требующие соблюдения при изготовлении определенных стандартов. Свой вариант станка можно разработать самостоятельно, но предлагаемый принцип консольной маятниковой рамы, на которой закреплена болгарка, представляется оптимальным как для любительской, так и для профессиональной работы. Металлорежущий станок значительно безопаснее обычной болгарки — исчезает угроза закусывания круга в резу, вырывания инструмента из рук и перекоса заготовки.

wikimetall.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
