Термоэлектрические преобразователи (термопары) ДТПК 125, ДТПL 125

Каталог / Преобразователи температуры / Термопары (преобразователи термоэлектические) / Термоэлектрические преобразователи (термопары) ДТПК 125, ДТПL 125

Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика.

Возможно также их изготовление с параметрами отличными от стандартных по спец. заказу.

Термопара представляет собой два разнородных металлических проводника, одним концом соединенных между собой.

Соединенные концы проводников называются «холодным» (соединительным) спаем, а свободные концы, подверженные изменению температуры – «рабочим» (измерительным) спаем.

Конструкционное исполнение

Конструктивное исполнениеМодельПараметрыДлина монтажной части L*, мм
125
D = 20 мм
Длина защитной части арматуры L = 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм**

* Длина монтажной части L выбираются при заказе.

** По спец. заказу возможно изготовление датчика с параметрами, отличных от указанных.

Класс допуска и диапазон измерений термопар ДТПК, ДТПL

Номинальная статическая характеристика (НСХ)L (ХК)K (ХА)
Рабочий диапазон измеряемых температур-40...+600 °С-40...+800 °С или -40...+1000 °С или -40...+1100 °С***(в зависимости от материала защитной арматуры)
Класс допуска2
Условное давление10 мПа
Исполнение рабочего спая термопары, относительно корпуса датчикаизолированный;неизолированный
Диаметр термоэлектродной проволоки1,2; 3,2
Показатель тепловой инерции, не более:
- с изолированным рабочим спаем60 с
- с неизолированным рабочим спаем10 с
Сопротивление изоляции, не менее100 МОм
Количество рабочих термопар в изделии1 шт.; 2 шт.
Степень защиты по ГОСТ 14254IP54
Материал защитной арматуры

сталь 12Х18Н10Т

    сталь 12Х18Н10Т (Tmax до 800 °С)
    сталь 15Х25Т (Tmax до 1000 °С)
    сталь ХН45Ю (Tmax до 1100 °С***)

*** до 1200°С при работе в кратковременном режиме

Форма заказа:

AДТПL 125.БВГД.Е

АКоличество чувствительных элементов:

не указывается - один чувствительный элемент (стандарт)

2 - два чувствительных элемента

БИсполнение рабочего спая относительно корпуса:

0 - изолированный

1 - неизолированный

ВДиаметр термоэлектрода:

0 - 0,5 мм

1 - 0,7 мм

2 - 1,2 мм

3- 3,2 мм(стандарт)

ГИсполнение коммутационной головки

0 - пластмассоваая

1 - металлическая

ДМатериал защитной арматуры

0 - сталь 12Х18Н10Т (-40...+600 °С) (мод. 015-135, 185-265)

ЕДлина монтажной части L1, мм

250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

AДТПK 125.БВГД.Е

АКоличество чувствительных элементов:

не указывается - один чувствительный элемент (стандарт)

2 - два чувствительных элемента

БИсполнение рабочего спая относительно корпуса:

0 - изолированный

1 - неизолированный

ВДиаметр термоэлектрода:

0 - 0,5 мм

1 - 0,7 мм

2 - 1,2 мм

3- 3,2 мм(стандарт)

ГИсполнение коммутационной головки

0 - пластмассоваая

1 - металлическая

ДМатериал защитной арматуры

0 - сталь 12Х18Н10Т (-40...+800 °С) (мод. 015-135, 185-265)

1 - сталь 08Х20Н14C2 (-40...+900 °С) (мод. 025, 045, 075, 085)

2- сталь 15Х25Т (-40...+1000 °С) (мод. 115, 125, 135)

3 - керамика МКРц (-40...+1100 °С*)(мод. 145, 155, 165)

4 - сталь ХН45Ю (-40...+1100 °С*)(мод. 115, 125, 135)

* до 1200°С при работе в кратковременном режиме

Е
Длина монтажной части L1, мм

250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

Документация:


www.termonika.ru

ГК "Промприбор" - ТПК, ТПL-хх5

Группа компаний (ГК) "Промприбор"/"Теплоприбор" - это приборы и автоматика для измерения, контроля и регулирования параметров технологических процессов (расходометрия, теплоконтроль, теплоучет и пр.). Продукция как собственного производства, так и партнеров - ведущих заводов - производителей КИПиА. Кратчайшие сроки изготовления и поставки (многое имеется в наличии на складе), доставка и отгрузка по всей территории России.

Термоэлектрические преобразователи  с коммутационной головкой ТПК005, ТПL005 предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.

Технические характеристики  термоэлектрических преобразователей ТПК005, ТПL005

Номинальная статическая характеристика (НСХ): К(ХА), L(ХК).
Классы допуска: 2.
Рабочий диапазон измеряемых температур:
для типа ТПК 005 (хромель-алюмель):  -40...+1200C
для типа ТПL005 (хромель-копель): -40...+600C
Диаметр термоэлектродной проволоки, (мм): 0,5; 0,7; 1,2; 3,2
Сопротивление изоляции, МОм, не менее: 100.
Количество рабочих спаев в изделии, шт.: 1 или 2.
Защищенность от воздействия пыли и воды по ГОСТ 14254: IP54
Группа климатического исполнения по ГОСТ 12997: Д2 и Р2
Вид климатического исполнения по ГОСТ 15150: ТЗ
Материал защитной арматуры - 12Х18Н10Т (сталь).
Устойчивость к механическим воздействиям по ГОСТ 12997 – "Вибропрочные", группа исполнения №3.

Исполнение термопреобразователей

Показания тепловой инерции, с, не более

Условное давление, МПа, не более

изолир.раб. спай

неизолир. раб.спай

ТПК(L)015; ТПК(L)025

30

15

-

ТПК(L)035.... ТПК(L)085; ТПК(L)105
ТПК(L)185....ТПК(L)215; ТПК(L)265

10

ТПК(L)095

0,16

ТПК(L)115; ТПК(L)125

50

-

0,25

ТПК(L)135

0,16

ТПК145; ТПК155; ТПК165

80

0,25

ТПК(L)225; ТПК(L)235; ТПК(L)245

10

5

-

ТПК(L)255

15

10

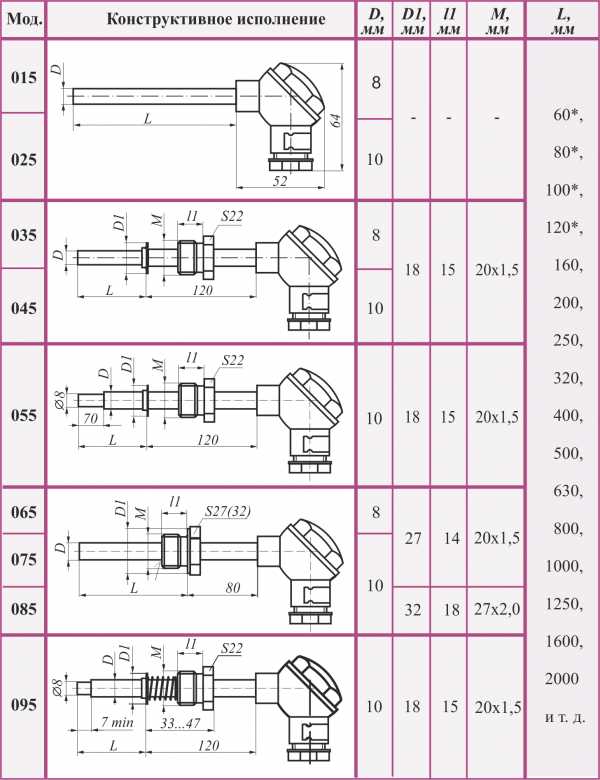

Модификация, конструктивное исполнение и схемы соединения термопреобразователей ТПК005, ТПL005

Мод.

Конструктивное исполнениеD,ммD1,ммМ,
мм
L,мм
015 8--80,100,
120,160,
200,250,
320,400,
500,630,
800,1000,
1250,1600,2000
02510
035

81820 х 1,5
04510
055 101820 х 1,5
065 82720 х 1,5
07510
0853227 х 2,0
095 101820 х 1,5
105 82720 х 1,580,100,
120,160,
200,250,
320,420,
500,630,
800,1000
115 20--L/l500/400,
1000/800,
1600/1250
125 20-
-
25032
0400
50063
0800
1000
1250
1600
2000
135 203227 x 2,0
145 1218-
1552130
165 213227 х 2,0250,320,
420,500,
630,800,
1000, 1250,
1600
185 101822 х 1,580,100,
120,160,
200,250,
320,400
19527 x 2,0
205 10Сфера R 9,522 х 1,5
215Сфера R 1227 x 2,0
225 1,5--от 0,5до 20(метров)
2353,0
2454,0
2556,0
265 61820 х 1,580,100,
120,160,
200,250,
320,420,
500,630, 800,1000

Таблица исполнений термоэлектрических преобразователей с коммутационной головкой ТПК005, ТПL005

Примеры записи при заказе термоэлектрических преобразователей ТПК005, ТПL005

1. для группы климатического исполнения Д2 и Р2
"Преобразователь термоэлектрический ТПК045-0211.320 ТУ 4211-006-18121253-98",
"Преобразователь термоэлектрический ТПК035-0100.160ТЗ ТУ 4211-006-18121253-98".

2. для тропического исполнения
"Преобразователь термоэлектрический ТПК065-1100.400 ТУ 4211-006-18121253-98".

1. для группы климатического исполнения Д2 и Р2
"Преобразователь термоэлектрический ТПL025-011.160 ТУ 4211-006-18121253-98",
"Преобразователь термоэлектрический ТПL045-110.500 ТУ 4211-006-18121253-98".

2. для тропического исполнения
"Преобразователь термоэлектрический ТПL105-020.ТЗ 320 ТУ 4211-006-18121253-98".

teplokip.narod.ru

ГК "Промприбор" - Преобразователи термоэлектрические (термопары) ТПК (ХА), ТПL (ХК). Термопреобразователи ТПК, ТПL -хх5 (с ком. головкой), -хх4 (с кабелем), -хх1 (повер

В данном разделе представлены следующие виды термоэлектрических преобразователей  ТПК (ХА), ТПL (ХК) (термопреобразователей, термопар):
1. ТПК-хх5, ТПL-хх5 с коммутационной головкой.
2. ТПL-хх4 с термопарным кабелем.
3. ТПК-хх1, ТПL-хх1 в мягкой изоляции (поверхностные).
4. ТПК, ТПL разборные, унифицированные  с термометрической вставкой.
5. Кабель термопарный KTK (ХА), KTL (ХК).

1. Преобразователи термоэлектрические с коммутационной головкой ТПК-хх5 (ХА), ТПL-хх5 (ХК), предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.

2. Преобразователи термоэлектрические с термопарным кабелем ТПL-хх4 (ХК), предназначены для использования во всех отраслях промышленности для измерения температуры различных объектов.

3. Преобразователи термоэлектрические в мягкой изоляции (поверхностные) ТПК-хх1 (ХА), ТПL-хх1 (ХК)
, предназначены для измерения температуры поверхностей в оки­слительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80%.

4. Преобразователи термоэлектрические разборные, унифицированные ТПК, ТПL с термометрической вставкой типа ВТ.
Преобразователи термоэлектрические (термопары) разборные, унифицированные с термометрической вставкой типа предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т и используемых в различных отраслях промышленности.

5. Кабель термопарный KTK (ХА), KTL (ХК) предназначен для изготовления преобразователей термоэлек­трических и для подключения ТП к вторичным приборам.



Преобразователи термоэлектрические (термопары) ТПК (ХА), ТПL (ХК). Термопреобразователи ТПК, ТПL -хх5 (с ком. головкой), -хх4 (с кабелем), -хх1 (поверхностные), а также разборные, унифицированные модели ТПK, ТПЛ. (портал ТеплоКИП - навигатор в мире КИПиА).

teplokip.narod.ru

Преобразователи термоэлектрические с коммутационной головкой ТПК005, ТПL005

Условное обозначение ТПК

Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 045, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 1,2 мм, металлическая коммутационная головка, материал корпуса - сталь 08Х20Н14С2 и длина погружаемой части 320 мм:

"Преобразователь термоэлектрический ТПК045-0211.320, ТУ 4211-006-17054649-2014".

б) для тропического исполнения

Термопреобразователь одинарный с НСХ преобразования К, модификация корпуса 035, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка, материал корпуса - сталь 12Х18Н10Т и длина погружаемой части 160 мм:

"Преобразователь термоэлектрический ТПК035-0100.160 ТЗ, ТУ 4211-006-17054649-2014".

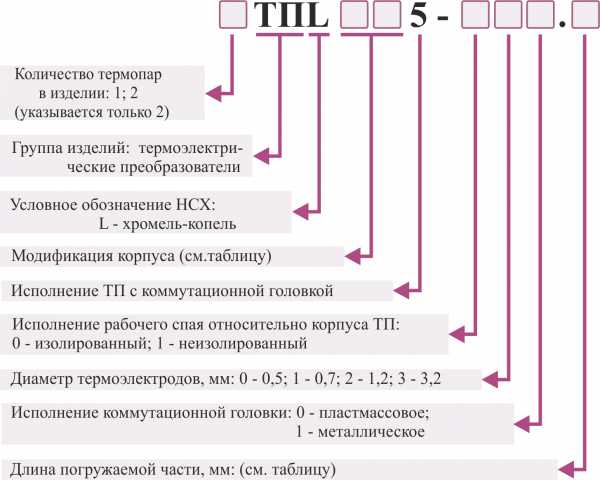

Условное обозначение ТПL

Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

а) для группы климатического исполнения Д2 и Р2

Термопреобразователь с двумя термопарами, НСХ преобразования L, модификация корпуса 025, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 0,7 мм, пластмассовая коммутационная головка и длина погружаемой части 160 мм:

"Преобразователь термоэлектрический 2ТПL025-011.160 ТУ 4211-006-18121253-98".

б) для тропического исполнения

Термопреобразователь одинарный, НСХ преобразования L, модификация корпуса 105, изолированный от корпуса измерительный спай, диаметр термоэлектродной проволоки 1,2 мм, пластмассовая коммутационная головка и длина погружаемой части 320 мм:

"Преобразователь термоэлектрический ТПL105-020.320 ТЗ, ТУ 4211-006-18121253-98".

ПараметрЗначение
Номинальная статическая характеристика К(ХА), L(ХК)
Рабочий диапазон измеряемых температур, °С:
для типа ТПК 005 -40...+1200
для типа ТПL 005 -40...+600
Класс допуска 2
Диаметр термоэлектродной проволоки, мм 0,5; 0,7; 1,2; 3,2
Сопротивление изоляции, МОм, не менее 100
Количество рабочих спаев в изделии, шт 1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254 IP54
Группа климатического исполнения по ГОСТ 12997 Д2 и Р2
Вид климатического исполнения по ГОСТ 15150 ТЗ
Устойчивость к механическим воздействиям  по ГОСТ 12997 Вибропрочные, группа исполнения №3
Материал защитной арматуры:
код 0 Сталь 12Х18Н10Т (при Т° max до 800°С)
код 1 Сталь 08Х20Н14С2 (при Т° max до 950°С)
код 2 Сталь 15Х25Т (при Т° max до 1000°С)
код 3 Керамика МКРц, КВПТ (при Т° max до 1200°С)
код 4 Сталь ХН45Ю (при Т° max до 1200°С)



Исполнение термопреобразователейПоказатель тепловой инерции, с, не болееУсловное давление МПа, не более
Изолир. раб. спайНеизолир. раб. спай
ТПК(L) 015; ТПК(L)025 30 15 Не нормируется
ТПК(L) 035...ТПК(L) 085; ТПК(L) 105; ТПК(L) 185...ТПК(L) 215; ТПК(L) 265 6,3
ТПК(L) 095 250 - 0,16
ТПК(L) 115; ТПК(L) 125 Не нормируется
ТПК(L) 135 250 16
ТПК 145; ТПК 155; ТПК 165; ТПК 305 280 Не нормируется
ТПL 275; ТПL 285 15 4



Модификация и конструктивное исполнение

Примечание: *Указанный диапозон температур обеспечивается только с металлическими коммутационными головками. При пластмассовых коммутационных головках температура ТПК(L) не превышает 400°С.

Таблица исполнений термопреобразователей типа ТПL005, ТПК005

Исполнение термопреобразователей Испол. рабочего спаяДиаметр Т.Э. проволоки, ммИспол. коммут. головкиВерхний предел диапазона измерений, °С
Изол.Не изол.0,50,71,23,2Пл.Мет.600800950100012001200
Код исполнения 0 1 0 1 2 3 0 1 0 0(6) 1 2(5) 3 4
ТПL 015...ТПL 105; ТПL 185...ТПL 215; ТПL 265
ТПL 115...ТПL 125; ТПL 135
ТПL 275; ТПL 285
ТПК 015; ТПК 035; ТПК 055; ТПК 065; ТПК 095; ТПК 105
ТПК 185...ТПК 215; ТПК 265
ТПК 025; ТПК 045; ТПК 085; ТПК 075
ТПК 115; ТПК 125; ТПК 135
ТПК 145
ТПК 155; ТПК 165; ТПК 305

Рекомендации

  • Для соединения термоэлектрического преобразователя с измерительным прибором, необходимо использовать правильный тип удлинительных (компенсационных) проводов с соответствующими размерами, изоляцией и защитой.
  • Защитная арматура из керамики не выдерживает термоудары. По этой причине, необходимо помнить, что в горячую зону её необходимо вводить постепенно (со скоростью не более 6 см/мин.) для предотвращения растрескивания и разрушения.

www.technoac.ru

Преобразователи термоэлектрические с коммутационной головкой ТПК005, ТПL005

  • Главная
  • О компании
  • Cкладские остатки
  • Склад жд запчастей. г.Днепр
  • Контакты
Контакты
тел: (057) 714-05-97
факс: (057) 719-38-89
e-mail: [email protected]
  • Главная
  • О компании
  • Cкладские остатки
  • Склад жд запчастей. г.Днепр
  • Контакты
  • Реклама

  • Категории

    • MDS-модули удаленного ввода-вывода (2)
    • Автомобильные агрегаты (24)
    • ►Аналитическое оборудование (103)
      • pH- метры (7)
      • Анализ растворов и воды (42)
      • Бомба Рейда (2)
      • Датчики (6)
      • Контроль технологических процессов (1)
      • Приборы безопасности (43)
      • Рудничные и шахтные газоанализаторы (1)
      • Устройства для поверки газоанализаторов (1)
    • Без рубрики (39)
    • Буровое оборудование (36)
    • Весовое оборудование (1)
    • Взрывозащищенное оборудование (151)
    • Взрывозащищённые коробки (10)
    • Взрывозащищённые коробки, посты (1)
    • ►Виброоборудование (67)
      • Виброиспытательное оборудование (13)
      • Виброплиты (6)
      • Виброрейки (4)
      • Вибростолы (7)
      • Глубинные вибраторы (10)
      • Поверхностные вибраторы (23)
    • ►Высоковольтное оборудование (138)
      • Вакуумные выключатели (21)
      • Доливка масел (3)
      • ЗАПАСНЫЕ ЧАСТИ (1)
      • Камеры дугогасительные (26)
      • Контакторы высоковольтные (8)
      • Масляные выключатели (10)
      • Приводы выключателей (5)
      • Релейная защита (9)
      • Ремонт кабеля (43)
    • ►Газовое оборудование (143)
      • Азотные баллоны (2)
      • Бытовые котлы (5)
      • Газогорелочные устройства (2)
      • Гелиевые баллоны (2)
      • Кислородные баллоны (2)
      • Регуляторы давления газа (34)
      • Углекислотные баллоны (2)
    • ►Геодезическое оборудование (71)
      • Георадары и геодезические спутниковые системы (25)
      • Дальномеры (1)
      • Лазерные построители плоскостей (12)
      • Нивелиры (8)
      • Тахеометры (15)
      • Теодолиты (9)
    • ►Гидравлика (203)
      • Гидроинструмент (96)
      • Гидроцилиндры (6)
    • Горно-шахтное оборудование (55)
    • ►Грузоподъемное оборудование (12)
      • Комплектующие для строп (4)
      • Стропы (3)
      • Тэльфер (3)
      • Шкафы (1)
    • Двигатели (8)
    • ►Железнодорожное оборудование (290)
      • Агрегаты ОПЭ, ПЭ (1)
      • Запасные части к вагонам (12)
      • Запасные части к тепловозам (84)
      • Запасные части к электровозам (41)
      • Инструмент (22)
      • Источники питания (7)
      • Устройства ЖАТ (СЦБ) (29)
      • Устройства ЖАТ (СЦБ) для промпутей (7)
      • Устройства СЦБ для МЕТРО (9)
    • Запорная арматура (3)
    • ►Измерительные приборы (170)
      • Глубиномеры (3)
      • ►Микрометры (82)
        • Микрометры гладкие (26)
        • Микрометры зубомерные (4)
        • Микрометры листовые (2)
        • Микрометры призматические (15)
        • Микрометры рычажные (17)
        • Микрометры со вставками (14)
        • Микрометры трубные (3)
      • Нутромеры индикаторные (15)
      • Приборы для нефтяной и газовой промышленности (15)
      • Скобы индикаторные (10)
      • Стенкомеры индикаторные (5)
      • Толщиномеры индикаторные (6)
      • Угломеры (6)
      • Штангенглубиномер (7)
      • Штангенинструмент (8)
    • Интерфейсные устройства (3)
    • Исполнительные механизмы (9)
    • ►Источники тока (207)
      • RLPS — питание удаленных объектов (10)
      • Автономные источники питания (6)
      • Бюджетные блоки бесперебойного питания (ББП) «РАПАН» (4)
      • Зарядно-разрядные устройства ЗР (10)
      • Зарядные устройства (8)
      • Защита от скачков напряжения (8)
      • ИБП 220 В, UPS 220 V, ИБП и UPS большой мощности (13)
      • Инверторы (45)
      • Источники питания для средств связи (5)
      • Малогабаритные блоки питания (4)
      • Обслуживание и восстановление АКБ (8)
      • Профессиональные ИБП для систем безопасности (46)
      • Профессиональные источники питания и дополнительное оборудование для CCTV и PoE (24)
      • Стабилизаторы напряжения (14)
    • Коммутационные устройства (5)
    • Компоненты (1)
    • ▼Контрольно измерительные приборы и автоматика (1685)
      • Барьеры искробезопасности (11)
      • Блоки оперативной сигнализации (4)
      • Блоки питания (28)
      • Блоки ручного управления (блоки ручных задатчиков) (2)
      • Влагомеры (38)
      • Вольтамперфазометры (8)
      • ►Датчики (227)
        • ►Датчики LEM (96)
          • Датчики напряжения, промышленное исполнение (12)
          • Датчики напряжения, транспортное исполнение (1)
          • Датчики тока, промышленное исполнение (60)
          • Датчики тока, транспортное исполнение (23)
      • Задающие устройства (11)
      • Измерение и регулирование давления. (89)
      • Измерение и регулирование расхода (62)
      • ▼Измерение и регулирование температуры (259)
        • ►Измерители-регуляторы (23)
          • Архиваторы (2)
          • Нормирующие преобразователи (2)
        • Контроллеры для вентиляции и ГВС (4)
        • ПИД-регуляторы (43)
        • Программные задатчики (3)
        • Термометры (15)
        • Термопреобразователи (111)
      • Измерение и регулирование уровня (24)
      • Измерение параметров вибрации (3)
      • Измерители параметров петли КЗ и УЗО (21)
      • Измерители параметров электрической сети (70)
      • Измерители параметров электроизоляции (21)
      • Измерители скорости потока (19)
      • Измерители сопротивления заземления (28)
      • Индикаторы цифровые для управления и контроля (20)
      • ►Калибраторы. Метрологическое оборудование (94)
        • Термостаты (27)
      • Клещи токоизмерительные (29)
      • Мегаомметры (18)
      • Многофункциональные измерители параметров электроустановок (11)
      • Модули ввода/вывода (10)
      • Модули гальванической развязки (1)
      • Модули защиты (2)
      • Модульные контроллеры (5)
      • Мультиметры (51)
      • Омметры (11)
      • Осциллографы (9)
      • Панельные контроллеры (6)
      • Преобразователи измерительные аналоговые (38)
      • Преобразователи измерительные с цифровой индикацией (щитовые) (18)
      • Преобразователи измерительные цифровые (18)
      • Преобразователи интерфейсов (8)
      • Преобразователи многофункциональные (18)
      • Преобразователи частоты (12)
      • Приборы для измерения параметров движения (21)
      • Приборы для индикации и управления задвижками (1)
      • Приборы для холодильной техники (3)
      • Приборы контроля жидкостей (25)
      • Программируемые логические контроллеры (15)
      • ►Радиоэлектроизмерительная аппаратура (76)
        • Генераторы частот (2)
        • Рефлектометры (20)
        • Тестеры (13)
        • Указатели напряжения и правильности чередования фаз (12)
        • Частотомеры (2)
      • Регистраторы бумажные (2)
      • Регистраторы электронные (безбумажные самописцы) (22)
      • Регулирование технологических параметров (15)
      • Реле (6)
      • Сетевые фильтры (4)
      • Силовые блоки (38)
      • ►Средства учета тепла и теплоносителей (12)
        • Дополнительное оборудование (6)
      • Счетчики импульсов (15)
      • Счетчики расходомеры ГСМ (103)
      • Табло световые (1)
      • Таймеры (10)
      • Теплосчетчики (9)
      • Уличные ИБП (16)
      • Установки поверочные (4)
      • Электромонтажные изделия и средства оповещения (2)
    • ►Котельно отопительное оборудование (210)
      • Блоки управления горелками (14)
      • Горелки запальные (запальники) (14)
      • Горелки промышленные (66)
      • Датчики-реле контроля пламени (21)
      • Дополнительное оборудование (18)
      • Запально-защитные устройства (ЗЗУ) (10)
      • Источники высокого напряжения (ИВН) (3)
      • Пеллетные горелки (4)
      • Пеллетные котлы (9)
      • Форсунки распыления воды и технических жидкостей (8)
      • Форсунки распыления и сжигания жидкого топлива (18)
      • Шкафы и щиты управления горелками (16)
      • Электромагнитные клапаны ЭМКГ8 (9)
    • ►Крановое оборудование (10)
      • Катушки тормозные (5)
    • ►Лабораторное оборудование (34)
      • Автоматические пипетки переменного объема механические (19)
      • Приборы для паразитологического анализа (1)
    • Лазерные дальномеры (1)
    • Лебёдки (11)
    • Лифтовое оборудование (1)
    • ►Медицинское оборудование (26)
      • Рентгеновские трубки (5)
      • Стерилизационное оборудование (14)
    • Металлорукава (4)
    • ►Метеорологические приборы (23)
      • Самописцы (3)
    • ►Механика (127)
      • ►Исполнительные механизмы (122)
        • Контакты для пускателей (48)
        • Приборная продукция (29)
        • Серия МЭО-100 (7)
        • Серия МЭО-10000 (1)
        • Серия МЭО-16 (6)
        • Серия МЭО-1600 (5)
        • Серия МЭО-250 (9)
        • Серия МЭО-40 (6)
        • Серия МЭО-4000 (3)
        • Серия МЭО-630 (6)
      • Муфты (1)
      • Подшипники (1)
    • Мотор-редукторы (22)
    • ►Насосы (46)
      • Мотопомпы (7)
      • Роторные насосы (9)
      • Шкафы управления (11)
    • ►Нефтегазовое оборудование (7)
      • Октанометры (6)
    • Низковольтная аппаратура (33)
    • Новости (11)
    • Нормирующие измерительные преобразователи температуры (11)
    • Оборудование для ЖКХ (3)
    • Оборудование для нефтебаз (16)
    • ►Оборудование для пищевой промышленности (193)
      • ►Консервная промышленность (19)
        • Оборудование для первичной обработки плодов и ягод (10)
      • ►Молочная промышленность (173)
        • Гомогенизаторы (8)
        • Диспергаторы и эмульгаторы (4)
        • Маслооборудование (12)
        • Насосы пищевые (47)
        • Оборудование для производства сыров (11)
        • Пастеризаторы и охладители (31)
        • Сепараторы (13)
        • Фасовка и упаковка продуктов (5)
    • Оборудование для прочистки и телеинспекции труб и каналов (19)
    • ►Оборудование для СТО (154)
      • Автоматические катушки (15)
      • Диагностическое оборудование (5)
      • Маслораздаточное оборудование (26)
      • Насосы (12)
      • Оборудование для заправки и обслуживания кондиционеров (36)
      • Оборудование для маслозамены (19)
      • Подъемники (6)
      • Солидолонагнетатели (20)
      • Экспресс обслуживание систем (5)
    • Оборудование по обслуживанию аккумуляторных батарей (2)
    • ►Освещение (57)
      • Cветодиодные драйверы (13)
    • Охранные системы (48)
    • ►Пневматика (46)
      • Оборудование для подачи пара (5)
      • Распределители воздуха (6)
      • ►Ротационные соединения (18)
        • Акссесуары для ротационных соединений (7)
    • Подогревательное (20)
    • Пожарное оборудование (3)
    • ►Приборы неразрушающего контроля (555)
      • Адгезиметры, измерители адгезии (2)
      • Анемометр (15)
      • Аспираторы (4)
      • Аттестация рабочих мест (34)
      • Виброакустические приборы (20)
      • Газоанализаторы (57)
      • Генераторы трассировочные (5)
      • Глубиномеры (1)
      • ►Дефектоскопы (69)
        • Образцы шероховатости (21)
      • ИЗМЕРИТЕЛИ ВЛАЖНОСТИ МАТЕРИАЛОВ (3)
      • ИЗМЕРИТЕЛИ ПРОЧНОСТИ БЕТОНА И МАТЕРИАЛОВ, ПРЕССЫ ИСПЫТАТЕЛЬНЫЕ (16)
      • ИЗМЕРИТЕЛИ СИЛЫ (8)
      • ►Испытательное оборудование (машины) (137)
        • Генераторы ударных импульсов (8)
        • Испытание и диагностика силовых кабелей и диэлектриков (31)
        • Испытание изоляционных масел (6)
        • Устройства прогрузки автоматов (5)
      • Кабеледефектоискатели (12)
      • Кабелеискатели (приемники) (26)
      • Мерники (6)
      • Металлоискатели (24)
      • Оборудование для проверки насос-форсунок (5)
      • Приборы контроля армирования (9)
      • ПРИБОРЫ КОНТРОЛЯ БЕТОНА И ЦЕМЕНТОВ (4)
      • Приборы контроля дорог и грунтов (10)
      • Приборы контроля параметров воздушной среды (13)
      • СИСТЕМЫ И ПРИБОРЫ МОНИТОРИНГА ОБЪЕКТОВ (10)
      • Системы и приборы теплового контроля (14)
      • Течеискатели (17)
      • Толщиномеры (19)
      • Ультразвуковые приборы дефектоскопии бетона, толщиномеры (9)
      • Эндоскопы (4)
    • Привода постоянного тока (8)
    • ►Пробоотборники (23)
      • Пробоотборники для нефтепродуктов (23)
    • Регистраторы. Системы сбора данных (2)
    • ►Резервуарное оборудование (5)
      • Клапаны дыхательные (1)
      • Механизмы управления хлопушками (1)
      • Патрубки вентиляционные (1)
      • Хлопушки для резервуаров (1)
    • Реле времени электронные (3)
    • Ремонтные комплексы (19)
    • Рентгеновское оборудование (9)
    • ►Сварочное оборудование (45)
      • Оборудование для сварки пластмассовых труб (40)
    • Системы оповещения (98)
    • ►Системы отопления (10)
      • Электрооборудование для систем отопления (9)
    • Средства индивидуальной защиты СИЗ (7)
    • ►Стандартные образцы (13)
      • Для спектрального анализа (6)
      • Для химического анализа (6)
    • ►Тепловизионный контроль (85)
      • Пирометры (34)
    • Техника для фермерского хозяйства (3)
    • Техника противопожарного назначения (5)
    • Технические ткани, пленки, ленты, нити (56)
    • Технологические измерители-регуляторы, регуляторы температуры, сигнализаторы, ПИД-регуляторы, терморегуляторы (14)
    • ►Технологическое оборудование (287)
      • Гальваническое оборудование (14)
      • Механическая обработка деталей и резинотехнических изделий (9)
      • Обкаточно-тормозные стенды (4)
      • Обогреватели (24)
      • Оборудование для гомогенизации (4)
      • Оборудование для микроэлектроники (37)
      • Оборудование для подогрева масел (4)
      • Оборудование для ремонта электродвигателей (9)

www.mashprom.com.ua

Термоэлектрический преобразователь (термопара) Овен ДТПL 125, ДТПК 125

Новости

05.10.2018

Начались продажи новых датчиков измерения температуры поверхности

Открыты продажи новых датчиков измерения температуры поверхности для IT-8

20.09.2018

Начались поставки 8-канальных модулей аналогового ввода с универсальными входами

Готовы для заказа 8-канальные модули аналогового ввода ОВЕН МВ210-101 с универсальными входами

19.09.2018

Стартовали продажи подвесных сигнализаторов уровня для КНС и сточных вод

Готовы к поставке подвесные сигнализаторы уровня ОВЕН ПСУ-1 для КНС и сточных вод

17.09.2018

Открыты продажи модернизированного источника бесперебойного питания с резервированием

Начались продажи модернизированного источника бесперебойного питания с резервированием ОВЕН ИБП60Б

12.09.2018

Доступны к заказу модернизированные трехэлектродные датчики уровня

Завершено обновление трехэлектродного кондуктометрического датчика уровня ОВЕН ДС.П.3

Редактируемый блок

Термопреобразователи применяются для непрерывного измерения температур в самых различных отраслях промышленности.
Термопреобразователи (датчики температуры) предназначены для непрерывного измерения температуры различных рабочих сред (например, пар, газ, вода, сыпучие материалы, химические реагенты и т.п., а также поверхностей твёрдых тел), не агрессивных к материалу корпуса датчика.
Термопара представляет собой два разнородных металлических проводника, одним концом соединённых между собой. Соединённые концы проводников называют "холодным" (соединительным) спаем, а свободные концы, подверженные изменению температуры - "рабочим" (измерительным) спаем.



КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ОВЕН ДТПL 125, ДТПК 125



Конструктивное исполнениеПараметрыМатериалДлина монтажной части L**,  мм
D = 20 мм


ДТПL
сталь 12Х18Н10Т
(-200°С ... +600°С)

ДТПК
сталь 12Х18Н10Т
(-200°С ... +800°С)
или
сталь 15Х25Т
(-200°С ... +1000°С)
или
сталь ХН45Ю
(-200°С ... +1100°С, до 1200°С при работе в кратковременном режиме)



250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

** По спец. заказу возможно изготовление датчика с параметрами, отличных от указанных.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Характеристика датчика

ДТПК125

ДТПL125

Номинальная статическая характеристика (НСХ)

К (ХА)

L (ХК)

Рабочий диапазон измеряемых температур

-40...+1200 °С (см.материал защитной арматуры)

-40...+600 °С

Класс допуска датчика

2

Исполнение рабочего спая термопары относительно корпуса датчика

изолированный, неизолированный

Диаметр термоэлектродной проволоки

3,2 мм

Показатель тепловой инерции, не более:

- с изолированным рабочим спаем

- с неизолированным рабочим спаем

.

180 сек

80 сек

Количество рабочих спаев

1 или 2

Сопротивление изоляции, не менее

100 МОм

Степень защиты датчика по ГОСТ 14254

IP54

Материал защитной арматуры

сталь 12Х18Н10Т (Тmax до 800°С)

сталь 15Х25Т (Tmax до 1000°С)
сталь ХН45Ю(Tmax до 1100°С*)

сталь 12Х18Н10Т





Конструктивное исполнение коммутационной головки для моделей ХХ5



Конструктивное исполнениеСтандартное исполнениеУвеличенная
Пластмассовая
Металлическая



Документация

Сертификат средств измерений ДТП Россия

Сертификат средств измерений ДТП Беларусь

Сертификат средств измерений ДТП Казахстан

Свидетельство российского морского регистра судоходства ДТП

Отказное письмо на ДТП сенсор



Описание типа СИ ДТП

Руководство по эксплуатации ДТП



ovenspb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
