Трансформаторы инверторов аналоги и замена с доработкой и без. - Систематизированная полезная информация

Трансформаторы инверторов

У кого есть подобная информация добавляйте в этой теме

LCD INVERTERS & TRANFORMATORS

SAMSUNG LE37M87BDX BWT TU37EO
панель T350HW02 V.2 AUO
инвертер DARFON V183 h5.V1838.461
трансформатор 6024B75IA06(GP)-04 без доработок заменил на 6020B725009(GP)-02 с инвертера неизвестного SAMSUNG 37".

Пришел второй раз (тема выше, январь)
TOSHIBA 32WL66Rs
панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект опять обрыв трасформатора 4010Q645 250 (GP).соседний с предидущем заменённым.
Поставил транс 4004L549031(GP) с инвертера DARFON 4H.V1448.291/B1

Данные по сопротивлению вторичных обмоток трансформаторов в инверторах LCD TV
Данные по сопротивлению вторичных обмоток трансформаторов в инверторах мониторов

В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT
меняется на TMS92903CT проверено.
SONY для замены высылает сейчас TMS95026CT
6024B75IA06(GP)-04 2,2 кОм SAMSUNG LE37M87BDX DARFON V183 h5.V1838.461 4002Y652008(GP)-04 1,18 кОм

SONY KDL-32P2530 инв DARFON 4H.V0708.401/C
KTC 401-8322-27411G 745 Ом RUBIN RB-23K101F инвертор 471R1006
4006A453158 975 Ом
TMS94481CT 976 Ом DPS-65TP3
4010Q645 250(GP) 1,2 кОм TOSHIBA 32WL66Rs инв 4H.V0708.381/B1
T51 0084 211L26h406H 980 Ом Toshiba 26HLV66 инв VIT71014.50

P.S. добавил что есть. может кому пригодится,
по моему проще сравнить с соседним проще. обычно трансов несколько или обмоток две.

SAMSUNG LE27S71B,
панель V270B1-L01,
инвертер V070-001 (685om),
трансформатор 4006A611.164(GP) заменил на транс 4009A453077 с инвертера V144-001 (684om)
стоит в тв AKIRA LCT30KXSTP и THOMSON 30LB120.
такой же транс 4006A422094(690ом) в инверторе V144-301 тв PHILIPS 30PF9946/12 шасси LC4.6

TOSHIBA 22SLDT3R
LIPS LITEON UA-2600-1-LF REV:X5
OZ9933GN , 4525GEN
на трансе не видно маркировку , меняется на TMS92903CT. не много повозиться с установкой - разные разёмы..

Hidden Content

    Give reaction or reply to this topic to see the hidden content.
/monthly_2018_02/5a89d3c615b62_.jpg.2b0b4952c5b7a4e446984e9fd9da78be.jpg">

SHARP LC-37SA1RU, LC-37GD9E, LC-37SV1RU
панель LK370T3LZ5BU
инвертеры RUNTKA216WJZZ IM3826-1 INV1, RUNTKA217WJZZ IM3826-2 INV2 .
трансформаторы применяются разные NMB0001, NMB0002, NMB0004.
Обрывается вторичная обмотка.
Между собой не заменяются. только с одинаковым номером.
Неисправный не выбрасывать, из двух неисправных с одним номером можно аккуратно срезав клей и разобрав как LEGO,
собрать один с рабочими обмотками.

Affected models:
TOSHIBA 22DV703R, 22DV704R
22DV713B, 22DV714B
22DV733G, 22DV733R, 22DV734G
TRANSFORMER, TMS94481CT-1,22DV713B,6C.71XPS.001
Данные по сопротивлению вторичных обмоток трансформатора - 0, 967kΩ ~ 1kΩ
У кого есть подобная информация добавляйте в этой теме...

Hidden Content

    Give reaction or reply to this topic to see the hidden content.

TOSHIBA 32WL66Rs
панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект обрыв трасформатора 4010Q645 250 (GP).
(сопротивление обмотки 1,2кОм)
Родного не было.
Подкинул трансф 4001Y650008(GP)-03 похожий по размеру и цоколевке с инвертера E206453 Mod V070 4H.V0708.361

от SONY KDL-26U2000 панель T260XW02 AUO.
Не пошло,видимо не хватает напряжения для поджига ламп от 32" (сопротивление обмотки 1кОм)
С инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/
A взял транс 4006A502148 .
цеколёвка включения первички другая и провод на родном толще иодна обмотка,на доноре провод тоньше (две обмотки параллельно).
Соеденил обмотки параллельно и припаял с прокладкой к соответствующим площадкам на плате.
Все заработало.
После 3х часового прогона, донор нагрелся меньше чем родные.

Повторил (пример выше) .
В ТВ SONY KDL-32P2530 инвертор DARFON 4H.V0708.401/C
заменил транс 4002Y652008(GP)-04 на транс с инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/A
взял транс 4006A502148 . также пришлось перепаять первичку.
RB-23K101F шасси MST6M16
панель LM230WF1 (TL)(F1),
бп P771-A90072-04751 465-01A2-18001G K-56L1
инвертер 471R1006 467-0101-23731G KB-6160 печально известный своим трансом "отличным" от других.
ТВ пришёл с уже перемотанным трансфоматором (со слов клиена проработал 2 года).
Опять сгорела первичка. Пристоил два обычных трансформатора HVT-086 от

PHILIPS 22PFL3403S/60 и 19PFL5403S/60
инвертор донор JSY-190406-B.
После установки трансов запуск есть и уходит в защиту.
Вспомнил гдето на сайте читал, при установке трансформатора от LG
нужно поменять местами выводы верхней вторичной обмотки к лампе.
Разорвал дорожки "перекрестил". Всё заработало.
После двух часового прогона трансы теплые, но рука терпит, остальное время покажет.
Просто пристроить инвертор донара проблема разместить , размер больше,
закрепить и ещё придётся переделать управление. ON=L. ставить дополнительный инвертирующий транзистор.

В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT
меняется на TMS92903CT проверено.
В мониторе LG W1943C (моноплата SCALER-INVERTOR, с адаптером питания)
трнсформатор в инверторе на 2 лампы заменил трансом РМЕ-086 с платы инвертора
тв PHILIPS 20PFL3403S/60 или 22PFL3403S/60 , пошел без доработок , только не совпадает посадочное место.


kenotrontv.ru

ТРАНСФОРМАТОР ДЛЯ СВАРОЧНОГО ИНВЕРТОРА

   Доброго времени суток, продолжаю цикл статей о правильной намотке трансформаторов. Будут рассмотрены исключительно практические вопросы, а кому необходима теоретическая часть с расчётами - просто скачайте этот документ и почитайте. Сегодня речь пойдет о намотке трансформатора для сварочного инвертора, который был недавно заказан одним знакомым. Сам инвертор должен легко тянуть тройку электрод, потому долго думал над выбором сердечника, было несколько вариантов - Е65, Е70 и R63, первые два состоят из двух половинок, третий трансформатор - кольцо с наружным диаметром 63 мм, было выбрано именно оно, так как почти вся обмотка на нём снаружи и охлаждение таким образом будет оптимальное, да и вторичную обмотку можно сделать потолще, площадь окна это позволяет, что только на руку.

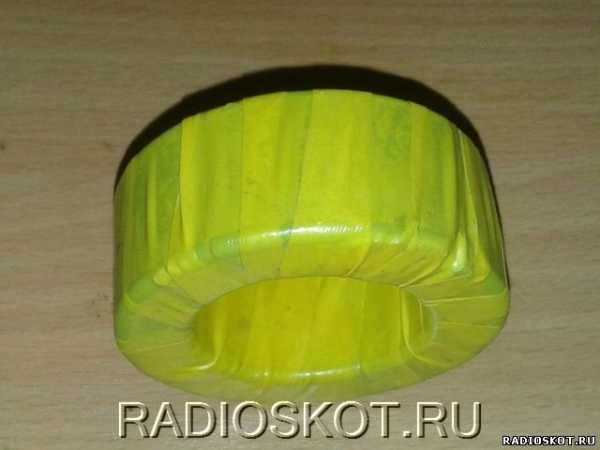

   Кольцо обладает проницаемостью 2200 (НН)
, покупал на радиорынке за 53 гривны, не так уж и дорого.


   Прежде всего его надо разломить с зазором 0.1 мм, сделать это оказалось непросто: оно лопнуло сразу в 3-х местах, но ничего, на форуме знающие люди посоветовали обмазать его хорошенько эпоксидной смолой и обмотать изолентой, так и сделал, обмотал изолентой желтого цвета, ещё раз пропитал эпоксидной смолой.

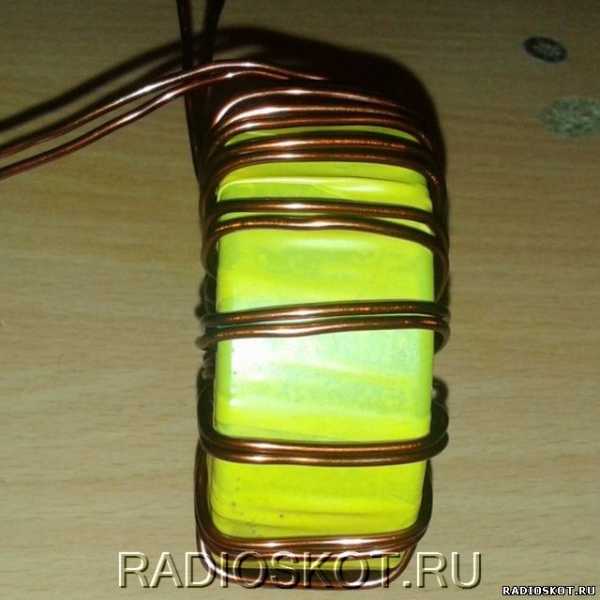

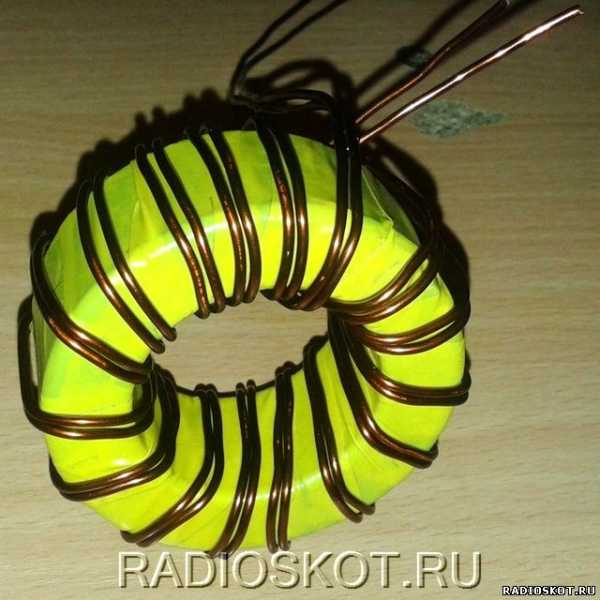

   Первичная обмотка ферритового трансформатора намотана проводом 1.5 мм вдвое, содержит 38 витков, вторичная обмотка намотана литцендратом, а точнее петлёй размагничивания от старого кинескопного монитора, есть толстые и тонкие петли, надо найти толстую - её как раз хватило на 12 витков.


   Само собой, что лудить такую жилу очень неудобно, но есть другой, более удобный вариант - обжечь жилу над газовой плитой. После соскрести ножом лак, и посадить в медный наконечник.


   На этом пока что всё, до встречи. Колонщик.

   Форум по инверторам

   Обсудить статью ТРАНСФОРМАТОР ДЛЯ СВАРОЧНОГО ИНВЕРТОРА

radioskot.ru

Трансформатор для мощного автомобильного инвертора — Поделки для авто



В этой статье хочу рассказать о намотке трансформатора для мощного автомобильного инвертора 12-220.
Данный трансформатор был намотан для работы совместно с платой китайского автомобильного преобразователя напряжения.

Такие инверторы в последнее время находят широкую популярность из-за легкого веса, компактных размеров и небольшой цены, незаменимая вещь если нужно в автомобиле подключить сетевые нагрузки, которые нуждаются в источнике питания 220 Вольт, да еще и переменный ток с частотой 50 Гц, инвертор полностью может обеспечивать такие условия. Несколько слов о самом преобразователе, его примерная схема показана ниже.

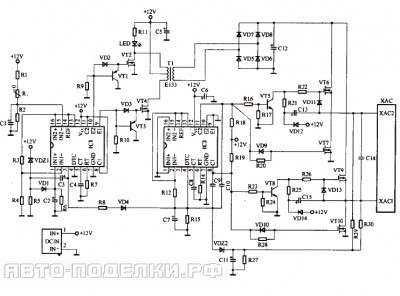

Схема приведена только для того, чтобы показать принцип работы, а работает это дело довольно простым образом.

Два генератора, оба TL494, первый из них работает на частоте около 60кГц и предназначен для раскачки силовых транзисторов первичной цепи, которые в свою очередь раскачивают силовой импульсный трансформатор. Второй генератор настроен на частоту порядка 100 Гц и управляет высоковольтными силовыми транзисторами.

Выпрямленное напряжение после вторичной обмотки трансформатора поступает к высоковольтным полевикам, которые срабатывая с заданной частотой превращают постоянный ток в переменный — с частотой 50 Гц. Форма выходного сигнала — прямоугольная или правильнее говоря — модифицированная синусоида.

Наш трансформатор является основным силовым компонентом инвертора и его намотка самый ответственный момент.

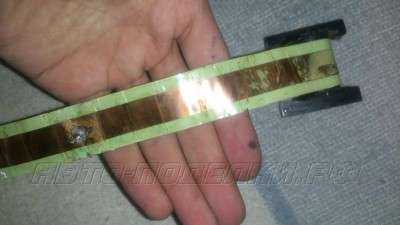

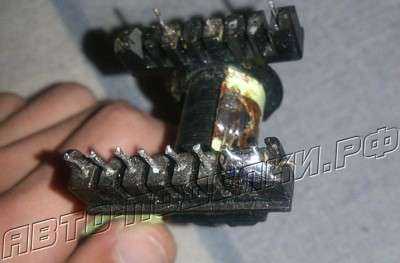

Первичная обмотка в виде шины (к сожалению точную длину указать не могу), ширина этой шины порядка 24мм, толщина 0.5мм.

Изначально нужно рассчитать трансформатор, но для этого нам нужно знать некоторые параметры, а точнее:

Рабочую частоту и тип задающего генератора.

Входное напряжение инвертора
Габаритные размеры и тип (марку) сердечника трансформатора

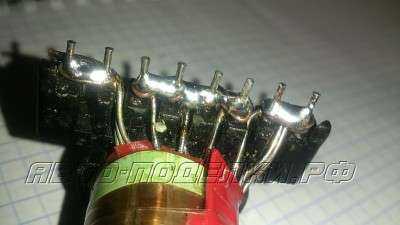

Вначале была намотана первичная обмотка. Две плечи были намотаны одной цельной лентой, кол-во витков 2х2 витка. После намотки первых двух витков был сделан отвод, затем намотаны остальные два витка.

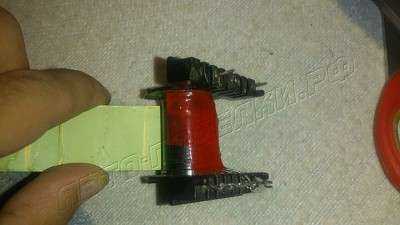

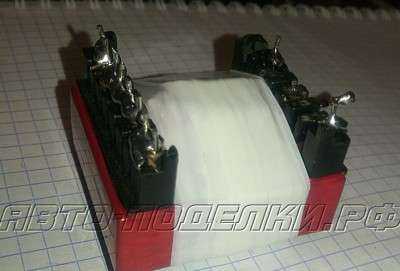

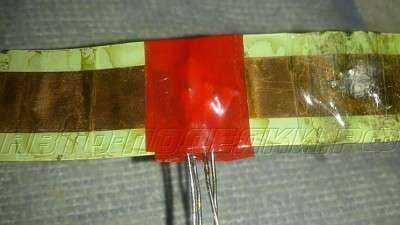

Поверх первичной обмотки обязательно нужно ставить изоляцию, в моем случае обычная изолента. Количество слоев изоляции — 5.

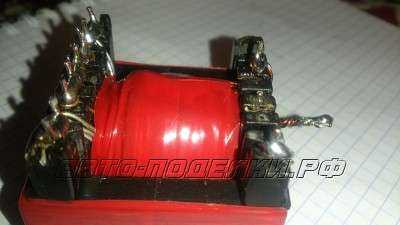

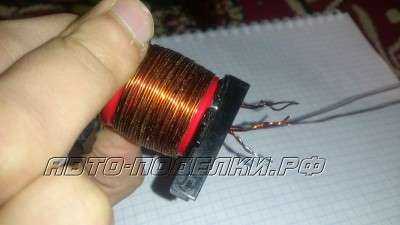

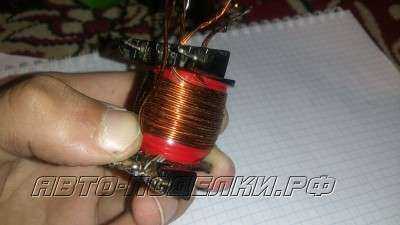

Вторичная обмотка мотается в том же направлении, что и первичная, например — по часовой стрелке.

Для получения 220 Вольт выходного напряжения в моем случае обмотка содержит 42 витка, притом намотка обмотки делалась слоями — первый слой 14 витков, поверх еще два слоя, которые содержат точно такое же количество витков.
Обмотка моталась двумя параллельными жилами провода 0,8мм, пример расчета показан ниже.

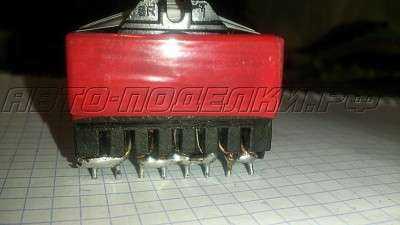

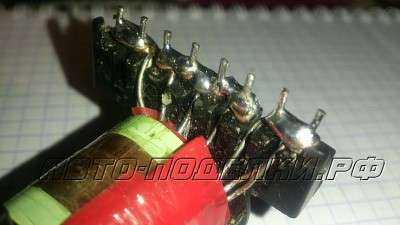

После всего этого собираем трансформатор — скрепляем половинки сердечника используя любую изоленту или скотч, клей не советую, поскольку он может проникнуть между половинками феррита и образовать искусственный зазор, который приведет к повышению тока покоя схему и к сгоранию входных транзисторов инвертора, так, что нужно на этот фактор обратить большое внимание.

В работе трансформатор ведет себя очень спокойно, ток потребления без нагрузки в районе 300 мА, но это с учетом потребления высоковольтной части.

Максимальная габаритная мощность сердечника, который я использовал, составляет в районе 1000 ватт, разумеется намоточные данные будут разными в зависимости от типа используемого сердечника. К стати намотку можно делать как на Ш-образных сердечниках, так и на ферритовых кольцах.

По такой основе мотаются исключительно все трансформаторы и в промышленных и в самодельных импульсных преобразователей напряжения, к стати — конструкции самодельных инверторов очень часто повторяются радиолюбителями в проектах сабвуферных усилителей и не только, так, что думаю статья была интересной для многих.

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

что лучше и какой полуавтомат выбрать?

Многие начинающие специалисты в области сварки знакомятся с особенностями процесса, какие бывают виды сплавления материалов, какой лучше использовать в работе: сварочный инвертор или сварочный трансформатор и т.д.

Для правильного выбора аппарата необходимо знать специфику их работы, все преимущества и недостатки и на основании этого принять решение. Также стоит обратить внимание на то, в каких целей будет использоваться инструмент.

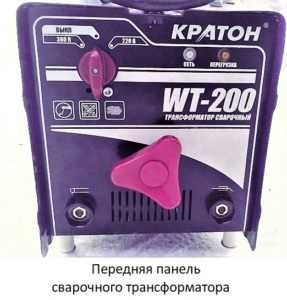

Трансформаторный сварочный аппарат

Сварочный трансформаторный полуавтомат является самым востребованным и доступным оборудованием для проведения электродуговых работ по сварке. С его помощью новичок либо опытный сварщик может припаивать друг к другу детали из металла в толщину 0,15-3 сантиметра.

Кроме этого сварочное оборудование также отлично подходит для резки стального материала, при условии, что температура от пропан-кислородного пламя будет низкая. Его структура достаточно простая и имеет всего две обмотки – первичную и вторичную.

Благодаря этой характеристике трансформаторный полуавтомат используют для сварки таких материалов, как алюминий, чугун, углеродистая сталь.

Чтобы регулировать силу тока допустимо удалить или приблизить обмотку. Некоторые модели обладают ступенчатым переключением, которое отсекает кусок обмотки и уменьшает расстояние между напряжением.

Достоинства использования

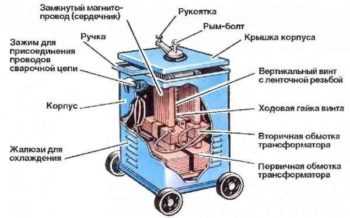

Схема устройства сварочного трансформатора.

К достоинствам полуавтоматической ПДГ следует отнести несколько пунктов:

  • обладает высокой силой ток 300 -500 ампер;
  • хорошая цена на трансформаторный полуавтомат;
  • эксплуатация с использованием электродов с диаметром в 1,6-7 миллиметров;
  • легкость в изучении процесса в сфере сварки, им пользоваться может как новичок, так и профессионал.

Недостатки

Минусов практически у этого оборудования нет:

  1. Зачастую расплавленный материал разбрызгивается по поверхности, из-за чего электроды находятся в перерасходе.
  2. Многие аппараты понижают силу тока только до конкретной отметки – 80 ампер, это мешает сваривать тонколистовое железо.
  3. Трансформатор издает достаточно громкий гул. Из-за чего звук может надоесть, как самому мастеру, так и окружающим.

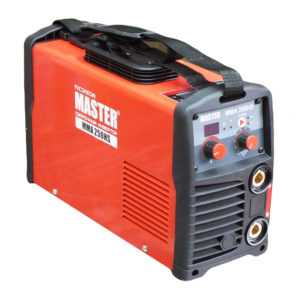

Что такое инвертор?

Инверторный сварочный аппарат можно отнести к современным и прокаченным инструментам, которые являются достаточно популярными на сегодняшний день. К его основным характеристикам относится повышенная частота входящего напряжения, возможность преобразовать переменный ток в постоянный.

Это возможно получить благодаря встроенному трансформатору с дополнительной функцией конденсатора, ключевым транзистором и диодом. За счет модернизированных технологий, аппарат компактный, небольшого размера, что дает возможность носить его на плече и долго эксплуатировать.

Достоинства

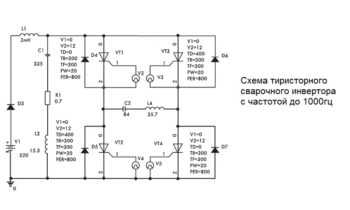

Схема сборки тиристорного инвертора.

Преимущества инверторных сварочных аппаратов указаны ниже:

  • из-за прохождения постоянного тока металл разбрызгивается по минимуму, что позволяет сэкономить на расходных материалах;
  • шов в результате имеет гладкую поверхность с небольшой чешуйчатостью;
  • дуга горит спокойно и устойчиво;
  • при помощи оборудования получится варить углеродистую сталь, нержавеющий металл, алюминий;
  • можно применять для работы электроды в диаметре 1,5-5 миллиметров;
  • конструкции обладают компактностью и носятся в небольшом чемоданчике;
  • параметры тока настраиваются в ручном режиме, что дает возможность поставить необходимую величину;
  • получится работать с тонкой поверхностью, за счет минимального значения силы тока, достигающего 20 ампер, не добавляя при этом дополнительно сопротивления;
  • экономится электроэнергия до 9 кВт и от 220 вольт;
  • в некоторых моделях встроенные дополнительные функции, благодаря которым удастся облегчить разжигание электрода и предупредить о прилипании его к материалу.

Недостатки использования

Минусов у этого аппарата небольшое количество. К ним следует отнести высокую цену, по сравнению с трансформатором. Однако его стоимость полностью себя оправдывает. Если инструмент будет нуждаться в починке, то ремонтные работы будут слишком затратными.

Из-за сложной электрической схемы, самостоятельно в домашних условия произвести ремонт поврежденного механизма будет невозможно.

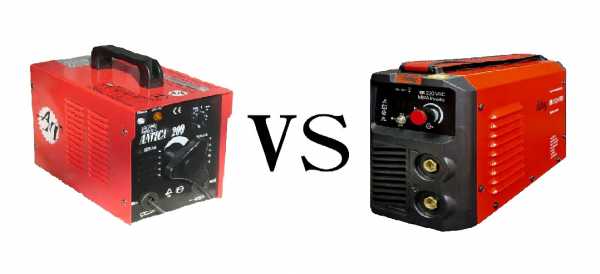

Чем отличаются инверторный и трансформаторный агрегат?

При необходимости сравнения, чем лучше работать инверторным или трансформаторным сварочным аппаратом нужно понять, насколько трудна одна или иная сварочная процедура, что больше востребовано, поскольку у того и другого оборудования в наличии имеются дополнительные возможности.

Обмотка трансформаторная для сварочного аппарата.

Модернизированный режим эксплуатации значительно облегчает процесс.

Инверторный полуавтомат или трансформаторный подходит для сварки алюминия, нержавеющей стали и других материалов со сложной структурой. Инвертор делает процесс легким и быстрым. Его также легко транспортировать, ухаживать за ним, хранить, поскольку он не требует определенных условий эксплуатации.

Трансформаторный аппарат имеет почти такую же характеристику, однако отличие заключаются в надежности шва в результате и более экономном варианте. Трансформатором потребляется много энергии, что делает инвертор более привлекательным.

В различных целях, при непрерывных сварочных работах, трансформатор будет лучшим вариантом, однако он может работать только с простыми видами скрепления.

Рейтинг лучших сварочных инверторов

Инструменты для сварки продаются как на зарубежном рынке, так и на отечественном. Российские оборудования не менее качественные и надежные. Ниже приведены примеры одних из лучших сварочных конструкций. На основе этого получится разобраться, что лучше: сварочный трансформатор или инвертор.

Напряжение в сварочном инверторе.

Одними из самых лучших сварочных аппаратов являются Форсаж, Зубр, Луч Профи, Сварог и другие:

  1. Зубр.
    Инструмент применяется в повседневных сварочных работах. Эксплуатация происходит с помощью электродов в диаметре 1,5-5 миллиметров. В комплекте идет кейс, усиленный кабель. Есть возможность подключить аппарат к генератору, имеющего мощность в 4 кВт.
  2. Искра.
    Бюджетный вариант инверторов для сварки, однако, не менее качественный. Обладает микропроцессорным управлением и функцией VRD, благодаря чему снижается напряжение в холостом ходу вовремя простоя. Весит небольшое количество килограмм, компактный, за счет чего удастся проводить сварочные работы на большой высоте либо в ограниченном пространстве. Является лучшим вариантом согласно цене-качестве-безопасности.
  3. Луч профи.
    Оборудование предназначено для использования в домашних условиях, не требует просадки сети в 220 вольт, выдерживает резкие перепады напряжения.

Итог

Ответить на вопрос, какой сварочный аппарат лучше: инвертор или трансформатор получится только разобравшись в их характеристиках и особенностях.

Прежде чем купить один из видов оборудования, лучше всего поработать с каждым, чтобы понять, как они работает, какое качество в результате получается и насколько удобно работать.

tutsvarka.ru

Трансформатор, преобразователь - устройство, принцип действия

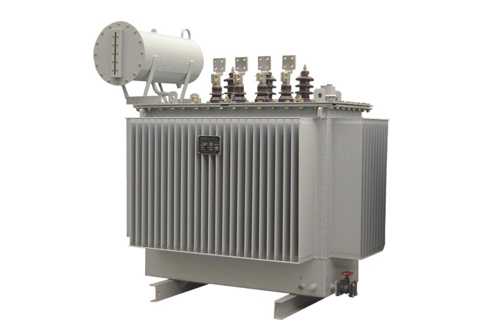

Трансформатор (Electric Transformer) – устройство, предназначенное для преобразования одного напряжения в другое. Состоит из нескольких изолированных друг от друга (кроме автотрансформаторов) обмоток (первичная, вторичная & etc), общего сердечника (магнитопровод), изготавливаемого из ферро-магнитного материала или прессованной электротехнической стали (в сборе называется остовом трансформатора), для уменьшения потерь от вихревых токов.

Обмотки трансформатора состоят из изолированного эмалевым лаком или пропитанного бумагой квадратного (для более плотной обмотки), медного проводника.

Магнитопровод может быть броневым, либо стержневым. Броневой тип защищает обмотки и окружает их со всех сторон. На стержневой магнитопровод катушки одеваются сами и ничем не защищены.

Часть магнитопровода, которая находится внутри катушки, называется — стержень, а та часть, которая служит для соединения сердечников и замыкания магнитного поля называется – ярмо.

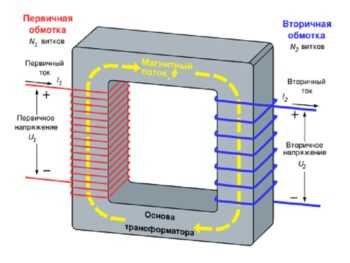

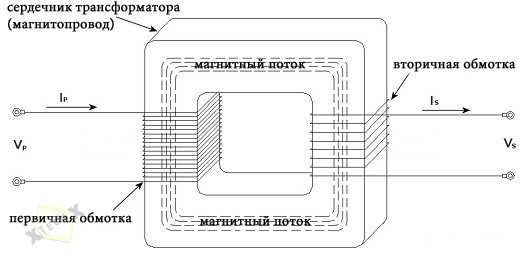

Принцип действия обычного трансформатора:

На первичную обмотку подаётся переменный ток, воздействуя посредством магнитной индукции на вторичную обмотку, тем самым образуя в ней переменный ток той же частоты, что и в первичной обмотке. Напряжение на выходе трансформатора будет зависеть от количества витков каждой из обмоток, но не может превышать мощность на входе.

КПД трансформатора, при правильном расчёте можно приблизить практически к 100%.

Существует такой вид трансформаторов как : «Автотрансформаторы» (Auto Transformers).

Их обмотки соединены напрямую и они имеют несколько выходов с различным напряжением на них, за счёт различного количества витков после которого они были выведены. Плюсом таких трансформаторов в сравнении с несколькими отдельными являются меньший вес, габариты, цена. Применяются в местах, где не требуется значительное преобразование энергии (не больше чем в 4 раза), есть качественное заземление и напряжение выше 100 кВ.

Основной причиной выхода трансформатора из строя является пробой обмотки. Происходит это по причине перегрева, либо резкого скачка напряжения. Трансформатор с пробоем, для дальнейшего использования не подлежит. Потому, производители делают трансформаторы с большим запасом прочности, ведь замена трансформатора довольно трудоёмкий процесс.

www.xtechx.ru

Трансформаторы инверторов - Data Sheet - и др.техническая информация

Трансформаторы инверторов
У кого есть подобная информация добавляйте в этой теме
SAMSUNG LE37M87BDX BWT TU37EO
панель T350HW02 V.2 AUO
инвертер DARFON V183 h5.V1838.461
трансформатор 6024B75IA06(GP)-04 без доработок заменил на 6020B725009(GP)-02 с инвертера неизвестного SAMSUNG 37".
Пришел второй раз (тема выше, январь)
TOSHIBA 32WL66Rs
панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект опять обрыв трасформатора 4010Q645 250 (GP).соседний с предидущем заменённым.
Поставил транс 4004L549031(GP) с инвертера DARFON 4H.V1448.291/B1
Данные по сопротивлению вторичных обмоток трансформаторов в инверторах LCD TV
Данные по сопротивлению вторичных обмоток трансформаторов в инверторах мониторов



В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT
меняется на TMS92903CT проверено.
SONY для замены высылает сейчас TMS95026CT
6024B75IA06(GP)-04 2,2 кОм SAMSUNG LE37M87BDX DARFON V183 h5.V1838.461 4002Y652008(GP)-04 1,18 кОм
SONY KDL-32P2530 инв DARFON 4H.V0708.401/C
KTC 401-8322-27411G 745 Ом RUBIN RB-23K101F инвертор 471R1006
4006A453158 975 Ом
TMS94481CT 976 Ом DPS-65TP3
4010Q645 250(GP) 1,2 кОм TOSHIBA 32WL66Rs инв 4H.V0708.381/B1
T51 0084 211L26h406H 980 Ом Toshiba 26HLV66 инв VIT71014.50
P.S. добавил что есть. может кому пригодится,
по моему проще сравнить с соседним проще. обычно трансов несколько или обмоток две.
SAMSUNG LE27S71B,
панель V270B1-L01,
инвертер V070-001 (685om),
трансформатор 4006A611.164(GP) заменил на транс 4009A453077 с инвертера V144-001 (684om)
стоит в тв AKIRA LCT30KXSTP и THOMSON 30LB120.
такой же транс 4006A422094(690ом) в инверторе V144-301 тв PHILIPS 30PF9946/12 шасси LC4.6



TOSHIBA 22SLDT3R
LIPS LITEON UA-2600-1-LF REV:X5
OZ9933GN , 4525GEN
на трансе не видно маркировку , меняется на TMS92903CT. не много повозиться с установкой - разные разёмы..



SHARP LC-37SA1RU, LC-37GD9E, LC-37SV1RU
панель LK370T3LZ5BU
инвертеры RUNTKA216WJZZ IM3826-1 INV1, RUNTKA217WJZZ IM3826-2 INV2 .
трансформаторы применяются разные NMB0001, NMB0002, NMB0004.
Обрывается вторичная обмотка.
Между собой не заменяются. только с одинаковым номером.
Неисправный не выбрасывать, из двух неисправных с одним номером можно аккуратно срезав клей и разобрав как LEGO,
собрать один с рабочими обмотками.



Affected models:
TOSHIBA 22DV703R, 22DV704R
22DV713B, 22DV714B
22DV733G, 22DV733R, 22DV734G
TRANSFORMER, TMS94481CT-1,22DV713B,6C.71XPS.001
Данные по сопротивлению вторичных обмоток трансформатора - 0, 967kΩ ~ 1kΩ



У кого есть подобная информация добавляйте в этой теме...



TOSHIBA 32WL66Rs
панель V315XW02 V.1 AUO
инвертер 4H.V0708.381/B1 E206453 V070
дефект обрыв трасформатора 4010Q645 250 (GP).
(сопротивление обмотки 1,2кОм)
Родного не было.
Подкинул трансф 4001Y650008(GP)-03 похожий по размеру и цоколевке с инвертера E206453 Mod V070 4H.V0708.361
от SONY KDL-26U2000 панель T260XW02 AUO.
Не пошло,видимо не хватает напряжения для поджига ламп от 32" (сопротивление обмотки 1кОм)
С инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/
A взял транс 4006A502148 .
цеколёвка включения первички другая и провод на родном толще иодна обмотка,на доноре провод тоньше (две обмотки параллельно).
Соеденил обмотки параллельно и припаял с прокладкой к соответствующим площадкам на плате.
Все заработало.
После 3х часового прогона, донор нагрелся меньше чем родные.



Повторил (пример выше) .
В ТВ SONY KDL-32P2530 инвертор DARFON 4H.V0708.401/C
заменил транс 4002Y652008(GP)-04 на транс с инвертора DARFON V144 Model V144-301 E206453 48.V1448.021/A
взял транс 4006A502148 . также пришлось перепаять первичку.
RB-23K101F шасси MST6M16
панель LM230WF1 (TL)(F1),
бп P771-A90072-04751 465-01A2-18001G K-56L1
инвертер 471R1006 467-0101-23731G KB-6160 печально известный своим трансом "отличным" от других.
ТВ пришёл с уже перемотанным трансфоматором (со слов клиена проработал 2 года).
Опять сгорела первичка. Пристоил два обычных трансформатора HVT-086 от
PHILIPS 22PFL3403S/60 и 19PFL5403S/60
инвертор донор JSY-190406-B.
После установки трансов запуск есть и уходит в защиту.
Вспомнил гдето на сайте читал, при установке трансформатора от LG
нужно поменять местами выводы верхней вторичной обмотки к лампе.
Разорвал дорожки "перекрестил". Всё заработало.
После двух часового прогона трансы теплые, но рука терпит, остальное время покажет.
Просто пристроить инвертор донара проблема разместить , размер больше,
закрепить и ещё придётся переделать управление. ON=L. ставить дополнительный инвертирующий транзистор.



В SONY KDL-19,22BX20D трансф. TMS94819CT
TOSHIBA 22DV703R трансф. TMS94481CT
меняется на TMS92903CT проверено.
В мониторе LG W1943C (моноплата SCALER-INVERTOR, с адаптером питания)
трнсформатор в инверторе на 2 лампы заменил трансом РМЕ-086 с платы инвертора
тв PHILIPS 20PFL3403S/60 или 22PFL3403S/60 , пошел без доработок , только не совпадает посадочное место.

kenotrontv.ru

Бытовой сварочный трансформатор или инвертор – какой аппарат лучше

Бытовой сварочный аппарат становится неотъемлемым атрибутом домашних мастерских в частных домах, гаражах и на дачах. При выборе конкретного экземпляра у многих возникает один и тот же вопрос, какой сварочный аппарат лучше?

До недавнего времени, возможность сделать выбор практически отсутствовала. Рыночный сегмент оборудования для бытового использования был пуст. В настоящее время вниманию покупателя представлены модели различных ценовых диапазонов, способные выполнять множество функций.

Среди них можно найти бытовой сварочный трансформатор и малогабаритный инвертор.

Конструкция

Наряду со сварочными трансформаторами появились представители нового поколения сварочной техники – бытовые инверторные преобразователи. В связи с этим, покупатель задумывается, инвертор или трансформатор лучше выбирать.

Чтобы справиться с этой задачей, надо рассмотреть, что представляют собой бытовые устройства и какими особенностями обладают.

Конструктивно прибор выполнен как обычный понижающий двухобмоточный трансформатор. В однофазном исполнении обмотка высокого напряжения включается в сеть 220 Вольт.

Обмотка низкого напряжения рассчитана на протекание значительного сварочного тока, в режиме холостого хода ее напряжение составляет порядка 48 Вольт.

Сварка таким трансформатором ведется только на переменном токе. Однофазное выпрямление не обеспечивает устойчивого горения дуги ввиду существенных пульсаций вторичного напряжения.

Следует упомянуть о сварочных трансформаторах в трехфазном исполнении. В основной массе, это большие аппараты для профессионального использования, но имеются компактные варианты исполнения, пригодные для бытовых нужд при наличии соответствующего питания.

Бытовые сварочные трехфазные трансформаторы оснащены диодными выпрямительными мостами и обеспечивают на выходе качественное выпрямленное напряжение для сварки на постоянном токе.

Способы регулирования тока

Регулирование тока сварки трансформатора может быть осуществлено тремя путями. Самый простой – использование изменяемого балластного сопротивления из высокоомного материала.

Другой способ заключается в изменении магнитного потока магнитопровода. Реализуется этот вариант путем изменения положения обмоток трансформатора, регулирования воздушного зазора в магнитопроводе или введения магнитного шунта.

Это требует внесения конструкционных изменений в магнитную систему трансформатора для обеспечения подвижности обмоток или частей магнитопровода.

Третий способ управления током заключается в том, что во вторичную цепь трансформатора встраивается электронный (чаще всего тиристорный) регулятор.

В его основе – фазовый метод управления электронными ключами, то есть тиристоры открыты в течение некоторой регулируемой части периода, обеспечивая заданное среднее значение тока сварки.

Особенности способов управления

Каждый из способов управления током имеет свои особенности. Применение балласта не влечет за собой усложнение схемы трансформатора, следовательно, не снижает ее надежность.

Регулирование осуществляется в самых широких пределах, при этом, не изменяется напряжение холостого хода, что обеспечивает надежное зажигание дуги. К недостаткам можно отнести только некоторую громоздкость оборудования, так как сопротивление выполнено в виде отдельного блока.

Регулирование магнитного потока применяется редко ввиду существенного усложнения конструкции и снижения надежности за счет наличия движущихся частей магнитопровода.

Электронный способ более распространен, и с развитием электронной промышленности стоимость компонентов снижается. Этот способ обеспечивает наиболее удобное управление (достаточно повернуть ручку потенциометра на лицевой панели), но все же, он сопряжен с усложнением схемы.

Кроме этого, диапазон изменения сварочного тока ограничен, так как при фазовом управлении, регулирование среднего значения тока достигается изменением соотношения времени открытого и закрытого состояния ключа. В случае, когда значительную часть периода ключ закрыт, устойчивость зажигания и горения дуги снижается.

Не упомянут еще один, четвертый способ, заключающийся в переключении отпаек вторичной обмотки. В схемах лучших сварочных трансформаторов он не применяется ввиду усложнения конструкции вторичной обмотки, дискретности регулирования и малого его диапазона.

Последнее обусловлено изменением напряжения вторичной обмотки, значительное снижение которого уменьшает устойчивость зажигания дуги.

Инверторные аппараты

Изобретение инверторной технологии сварочных преобразователей без преувеличения можно назвать революционным событием. Работает сварочный аппарат следующим образом.

Входное напряжение (220 Вольт) выпрямляется диодным мостом и поступает на вход инвертора. Инвертор, построенный на мощных IGBT-транзисторах, преобразует постоянное напряжение в переменное с частотой, достигающей нескольких десятков килогерц. Затем, высокочастотное напряжение трансформируется до необходимого уровня и вновь выпрямляясь, поступает на сварочный электрод.

Может возникнуть вопрос, каков смысл в этой цепочке преобразований? Ведь, если в традиционном сварочном аппарате преобразование сводится к трансформации (плюс выпрямление для трехфазных аппаратов постоянного тока), здесь происходит выпрямление, инвертирование, трансформация, и вновь выпрямление.

Секрет кроется в свойствах токов высокой частоты. Дело в том, что с увеличением частоты, резко снижается площадь магнитопровода трансформатора при той же мощности.

Кроме этого, уменьшаются величины емкости фильтровых конденсаторов. Эти факторы позволили создать бытовой аппарат, который можно переносить на плечевом ремне, выполняющий сварку токами, доступными трансформаторам, которые весят несколько десятков килограммов.

Кроме этого, выпрямленный ток, содержащий пульсации высокой частоты, генерируемый инверторным аппаратом, позволяет работать с электродами любого типа, которые предназначены как для переменного, так и для постоянного тока.

Сравнение и выбор

Подытоживая, необходимо рассмотреть основные преимущества бытовых сварочных аппаратов двух типов.

Итак, бытовые сварочные трансформаторы превосходят бытовые инверторные аппараты по следующим показателям:

  • простота и надежность конструкции;
  • сравнительно невысокие квалификационные требования к персоналу, осуществляющему ремонт;
  • невысокая стоимость ремонта;
  • сравнительно невысокая цена самого аппарата.

В свою очередь, бытовой инвертор лидирует по компактности и легкости, обеспечивающей его высокую мобильность. Качество работы на постоянном токе очень высокое, даже при питании от домашней бытовой розетки. У бытовых инверторов высокий КПД и наличие дополнительных функций.

Таким образом, сварочный бытовой трансформатор больше подходит для тех, кому мобильность устройства не важна, а классическая, проверенная десятилетиями схема ближе по духу.

Бытовой сварочный инвертор незаменим, когда его нужно часто возить с собой. Например, на дачу, где даже при отсутствии электроэнергии, его можно подключить к переносному электрическому генератору.

svaring.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
