1.4 Ёмкостные трансформаторы напряжения

Электромагнитные измерительные ТН для высоких первичных напряжений получаются громоздкими и дорогими. Особые трудности возникают при выполнении их внутренней изоляции. Поэтому для первичных напряжений 110кВ, 150кВ, 220кВ и 330кВ измерительные ТН выполняются многоступенчатыми каскадного типа. В таких трансформаторах всё напряжение сети равномерно распределяется между двумя, - тремя отдельными каскадами.

В сетях с номинальным напряжением 500кВ и выше для питания устройств РЗ применяются ёмкостные делители напряжения совместно с электромагнитными ТН.

Если между фазным проводом линии электропередачи и землёй включить последовательно два конденсатора (две группы конденсаторов) С1 и С2 (рисунок 1.7), то фазное напряжение линии U1ф распределится между конденсаторами обратнопропорционально их ёмкостям

(1.14)

Здесь С1 <<C2.

Рисунок 1.7 Ёмкостный измерительный ТН

Обычно ёмкости конденсаторов С1 и С2 выбираются таким образом, чтобы при номинальном фазном напряжении линии U1ф,ном напряжение на конденсаторе С2 составляло (0,05 ÷ 0,1) U1ф,ном. Если к конденсатору С2 подключить первичную обмотку трансформатора, то напряжение на его вторичной обмотке U2 будет пропорционально фазному напряжению линии с учётом соотношения ёмкостей С1 и С2.

Ёмкостное сопротивление участка фаза-земля (рисунок 1.7) равно

(1.15)

Ток, проходящий через ёмкостный делитель

(1.16)

Напряжение на конденсаторе С2 равно

(1.17)

С учётом коэффициента трансформации КU

(1.18)

При отсутствии нагрузки (вторичная цепь ТН разомкнута) напряжение U2 совпадает по фазе с напряжениями U1 и U. При подключении к ТН обмоток реле искажается как величина вторичного напряжения, так и его фаза относительно первичного напряжения, что обусловливает возрастание погрешностей f

U и δ.

Для уменьшения погрешностей в работе ёмкостного ТН принимаются дополнительные меры – применяется компенсирующее устройство (рисунок 1.8), состоящее из дросселя L и дополнительного конденсатора С3. Соответствующим подбором их параметров и ограничением нагрузки (уменьшением потребляемой мощности подключённых реле) можно с достаточной точностью обеспечить пропорциональность и совпадение по фазе напряжений U2 и U1.

Рисунок 1.8 Упрощённая схема ёмкостного ТН с коррекцией

Другими словами компенсирующее устройство позволяет уменьшить угловую погрешность δ и погрешность по напряжению ΔU (fU). Существенным недостатком ёмкостных делителей напряжения является их относительно небольшая мощность (порядка 100 ÷ 150 В∙А), что может ограничивать количество подключённых реле.

1.5 Работа измерительных трансформаторов напряжения в переходных режимах

Для трансформаторов напряжения , используемых в устройствах РЗ, необходимо рассматривать ряд переходных режимов их работы. К таким режимам относятся:

  1. первые периоды колебаний токов и напряжений после возникновения короткого замыкания (КЗ) в защищаемом элементе, когда переходные первичные токи КЗ могут содержать периодические и затухающие апериодические слагающие;

  2. включение измерительного ТН под напряжение или его работа в цикле автоматического повторного включения (АПВ) шин и линий.

Переходные процессы и соответствующие им вторичные напряжения у электромагнитных и ёмкостных ТН существенно различаются. Опыт эксплуатации и исследования режимов работы электромагнитных ТН дают возможность сделать следующие выводы:

  1. переходный процесс в ТН, имеющий место при КЗ без апериодической слагающей в остаточном первичном напряжении U1,ост, характеризуется возникновением во вторичном напряжении весьма малой свободной апериодической слагающей, при этом ТН работает без существенных погрешностей; наличие в первичном токе КЗ и в остаточном первичном напряжении апериодических слагающих приводит к дополнительному намагничиванию сердечника ТН. Однако, возрастание индукции в сердечнике трансформатора не приводит к существенному возрастанию погрешностей в работе ТН и искажению формы кривой

    и2 (t) в отличие от измерительных трансформаторов тока, работающих в переходных режимах с большим содержанием апериодических слагающих. Другими словами, переходный процесс в измерительном ТН протекает «мягче», чем в измерительном ТТ;

  2. бросок намагничивающего тока (БНТ), проходящий через первичную обмотку измерительного ТН в момент включения его под напряжение, из-за большого активного сопротивления первичной обмотки быстро затухает (практически в течение нескольких полупериодов основной гармоникии1 ) и на работу даже быстродействующих релейных защит влияет мало.

Примечание. В отличие от измерительных ТН в силовых трансформаторах БНТ, возникающий при включении их под напряжение, затухает весьма продолжительное время (до 15 ÷ 20 периодов промышленной частоты).

Из первого и второго выводов следует, что при КЗ в защищаемом элементе (а также в некоторых других режимах работы ТН) электромагнитные трансформаторы напряжения работают с приемлемой точностью, т.е. они без особого искажения трансформируют основную гармонику первичного напряжения, обычно используемую для обеспечения действия устройства РЗ.

Анализ работы ёмкостных ТН в переходных режимах свидетельствует о том, что наличие ёмкостей, а также дополнительных компенсирующих индуктивностей (дросселя L, реактора LR) приводит к затягиванию по времени переходного процесса в трансформаторе, что, в свою очередь, обусловливает появление недопустимых устойчивых ферромагнитных перенапряжений. Последние, как показывает опыт эксплуатации ёмкостных ТН, могут быть причиной выхода из строя ТН. Поэтому для подавления ферромагнитных колебаний и сокращения времени их существования принимаются различные меры (например, подключение к зажимам вторичной обмотки балластного сопротивления).

При близких КЗ в защищаемой сети, когда фазное напряжение U на ёмкостном делителе быстро снижается в пределе до нуля, вторичное напряжение U2 снижается медленнее, так как требуется время для рассеивания энергии, запасённой во время нормальной работы (до возникновения КЗ) во всех реактивных элементах ёмкостного ТН. Некоторые измерительные органы релейных защит (особенно быстродействующих защит) могут при этом работать неправильно. Поэтому согласно требованию МЭК остаточное вторичное напряжение через 0,02с после снижения фазного первичного напряжения до нуля не должно превышать 10% от U

2 ном.

studfiles.net

Презентация на тему: Конструкция ТН 110-500 кВ



ТН на напряжения 110-500кВ всегда



однофазного исполнения, один из выводов



обмотки ВН принципиально заземляется.



Магнитопровод ТН – двухстержневой.



Обмотки располагаются горизонтально,



на обоих стержнях.



Магнитопровод изолирован от земли и

ТН типа НКФ-110

находится под напряжением 0,5Uном





Магнитопровод с обмотками расположен



внутри фарфоровой покрышки, играющей



также роль бака для масла.

Магнитопровод ТН типа НКФ

Конструкция ТН110-500кВ

На напряжения 220-500кВ применяют каскадные ТН.

ТН 220 кВ состоит из двух идентичных модулей 110 кВ, ТН 330 кВ – из трёх. Исключением является ТН 500 кВ, состоящий из трёх-четырёхмодулей по125-166кВ.

Обмотки НН есть только на нижнем каскаде.

Антирезонансные ТН110-500кВ

ТН 110-500кВ также подвержены повреждениямиз-заферрорезонанса. Антирезонансные ТН110-500кВ имеют обозначение НАМИ.

В конструкции магнитопровода ТН типа НАМИ используется толстолистовая конструкционная сталь

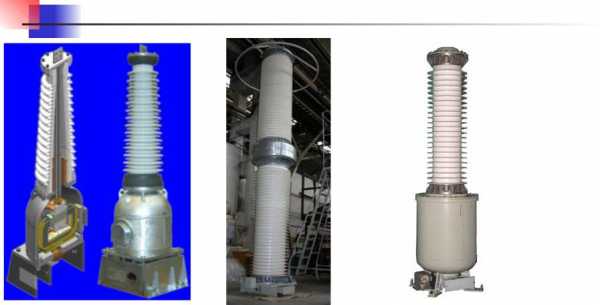

ТН типа НАМИ 110-500кВ

- феррорезонансный процесс в ТН типа НКФ при отключении холостой ошиновки

Элегазовые трансформаторы напряжения

ТН типа ЗНГ-110

ТН типа НКГ-500

ТН типа НОГ-220





ТН с элегазовой изоляцией чаще выполняются ёмкостного типа, но есть и электромагнитные ТН с элегазовой изоляцией

Ёмкостные трансформаторы напряжения

По своей сути представляют собой ёмкостный делитель напряжения.

В конструкцию ёмкостного ТН входит также электромагнитный ТН, регулируемая катушка индуктивности, защитные аппараты и средства высокочастотной связи.

Выпускаемые в России ТН ёмкостного типа имеют обозначение НДЕ.

ТН ёмкостного типа серии CP

•номинальное напряжение 110-750кВ

•высокий класс точности 0,2

•высокая емкость

•минимальный риск повреждения из-заферрорезонанса

•высокая стабильность точностых характеристик

•возможность подключения аппаратуры высокочастотной связи

ТН ёмкостного типа серии CP

В различных модификациях производится с начала 50-хгодов.

Смешанная диэлектрическая система позволяет использовать их в цепях коммерческого учета.

Установлено более 25000 фаз в более чем 100 странах мира

1955 2000

ТН ёмкостного типа серии CP

Номинальное напряжение72-800кВ

Емкостной делитель

Высокая или экстра высокая емкость

Смешанный тип изоляции: 2 слоя бумаги + 1 слой полипропиленовой пленки, стабильность в 3-4раза больше чем у других типов

Преимущества

Лучшая стойкость в переходных режимах

Высокая стабильность точностных характеристик

Лучшие способности при работе с ВЧ связью

Ёмкостный ТН типа TEMP

1.Фарфоровая оболочка

2.Заполненный маслом расширительный бачок

3.Секции конденсатора

4.Основание, заполненное маслом

5.Промежуточный трансформатор

6.Токоограничивающий реактор

7.Стабилизирующая вторичная нагрузка

8.Низковольтная распределительная коробка

9.Окошко для контроля уровня масла

studfiles.net

53. Тн ёмкостного типа.

НДЕ – трансформатор напряжения с ёмкостным делителем напряжения. Ёмкостный делитель напряжения состоит из конденсаторов С1 и С2. Напряжение на конденсаторе С2 порядка 10 – 15 кВ. Заградитель не пропускает токи высокой частоты каналов связи, телемеханики и релейной защиты во вторичные цепи трансформатора напряжения. Для уменьшения угловой погрешности, вызванной наличием в цепи конденсаторов, применяется индуктивный реактор. Для предупреждения феррорезонанса во вторичной обмотке устанавливается демпфирующее устройство.

Емкостной делитель расположен внутри от одного до четырех изоляторов – блоков

конденсатора связи в зависимости от первичного напряжения. Он состоит из большого числа пластинчатых конденсаторов, соединенных последовательно, сделанных из

смешанного диэлектрика (полипропилен и конденсаторная бумажная пленка) встав-

ленных между электродами из алюминиевой фольги.

Эти элементы, после сборки в комплекты, сжимают, связывают, сушат и наполняют

синтетической пропитывающей жидкостью в высоком вакууме. Сжимание и соединение элементов емкостного делителя производится таким способом, обеспечивающим долговременную постоянность емкостей.

Большое число одинаковых емкостных элементов обеспечивает постоянное и равномерное распределение диэлектрических напряжений по внутренней и внешней

изоляции. Емкостные элементы соединяют таким образом, чтобы достигнуть низкую

индуктивность и высокую резонирующую частоту емкостного делителя.

Вверху каждого емкостного делителя, внутри изолятора, установлена металлическая

мембрана из нержавейки для компенсации термического расширения пропитываю-

щей жидкости. Благодаря этому все емкостные делители герметически закрыты, без

воздуха и инертных газов, и не требуют обслуживания.

После пропитывания, каждый емкостный делитель подвергается испытанию на герметичность.

Электрически, емкостный делитель состоит из двух конденсаторов, конденсатора вы-

сокого напряжения (C1) и конденсатора промежуточного напряжения (C2). Отпайка

промежуточного напряжения и низковольтные соединения емкостного делителя вы-

водятся через внутренний проходной изолятор прямо в электромагнитное устройство.

Электромагнитное устройство

Электромагнитное устройство расположено в баке в основании трансформатора.

Оно состоит из промежуточного трансформатора, серии реакторов для компенсации

смещения фазы из-за емкостного делителя, ограничителя перенапряжений защищающего промежуточный конденсатор и ЭМУ, и демпфирующего устройства для подавления феррорезонансных колебаний.

Демпфирующее устройство состоит из последовательно соединённого демпфера с

железным сердечником и резистора, и обеспечивает высокую способность затухания

и стабильность трансформатора, без отрицательного влияния на класс точности и

переходные характеристики. Настройкой демпфирующего устройства, можно удовлетворить всем желаниям заказчиков относительно поведения трансформатора в

переходных режимах, для приведения в соответствие с требованиями существующей

системы защиты.

54.Оптические тт

В оптическом трансформаторе тока вокруг токоведущей части 1 располагается круговой поляризатор 2. Электронно-оптический блок посылает по световодам два световых сигнала. Эти сигналы, направ-

ленные встречно по отношению друг к другу, проходят в поляризаторе 2 несколько раз вокруг токоведущей части. Магнитное поле, создаваемое током, протекающим в проводнике, изменяет скорость распространения света в световоде поляризатора. При этом замедляется один световой сигнал и ускоряется другой в зависимости от направления магнитного поля по отношению к световому сигналу (эффект Фарадея). Как только линейно поляризованные сигналы завершают свой путь вокруг проводника, они отражаются в зеркале 3 и идут обратно по оптоволокну 4 к электронно-

оптическому блоку 5. Затем подача сигнала в поляризатор повторяется. Таким образом, при отсутствии тока через проводник два световых сигнала синхронизированы по фазе. Когда ток проходит через проводник, магнитное поле сдвигает световые сигналы в противоположных

направлениях. В электронно-оптическом блоке 5 производится измерение разности фаз φ двух световых сигналов. Преимуществами оптического трансформатора тока являются высокая точность и цифровой выходной сигнал. Недостатком является наличие источника питания.

studfiles.net

Емкостные трансформаторы напряжения в коммерческом учете: надежность и стабильность параметров - Энергетика и промышленность России - № 6 (70) июнь 2006 года - WWW.EPRUSSIA.RU

Газета "Энергетика и промышленность России" | № 6 (70) июнь 2006 года

Практическая независимость параметров емкостных трансформаторов напряжения от температуры во всем диапазоне их применения, неизменность класса точности в течение всего срока службы (более 30‑40 лет) и высокое качество позволяют применять их как для защиты, так и для коммерческого учета. А учитывая их стоимость по сравнению с индуктивными трансформаторами напряжения, их применение становится наиболее выгодным.

Примерная оценка ситуации в Северной Америке свидетельствует о том, что для классов напряжений до 245 кВ примерно 70-80% от производимых трансформаторов напряжения являются емкостными трансформаторами напряжения. Для более высоких классов напряжений используются практически только емкостные трансформаторы напряжения (95% и более).

Функционируя как трансформатор напряжения, емкостные трансформаторы напряжения обеспечивают напряжение во вторичной цепи, которое практически точно повторяет приложенное напряжение с коэффициентом деления, называемым коэффициентом трансформации. Вторичное напряжение используется для целей защиты, измерения и управления. Трансформатор должен обеспечивать надежную изоляцию от высоковольтной стороны и может использоваться при передаче информации по высоковольтным линиям (ВЧ‑связь).

Благодаря внедрению разработок последних десятилетий, использованию комбинированного диэлектрика (полипропиленовая пленка и крафт-бумага, пропитанная синтетическим маслом) и проведению соответствующих испытаний сегодняшние CVT’s могут использоваться во всех применимых диапазонах температур с требуемым уровнем надежности и точности. Как и для любой другой продукции, здесь важно выбрать изготовителя, обладающего достаточным опытом в области технологии и проектирования. В обеспечении долговременной стабильности параметров ключевую роль играет конструкция высоковольтных конденсаторов. Для сохранения коэффициента заполнения необходимо поддерживать постоянное положительное давление на конденсаторные пакеты. На это давление не должны оказывать заметного влияния ни скачки температуры, ни изменение количества масла в пакетах. Кроме того, важную роль играет соблюдение технологии сборки. Герметичное уплотнение и заполнение исключительно обработанным маслом также является обязательным для обеспечения высокой долговечности и постоянства изоляционных характеристик. Герметичное уплотнение может выдерживать все механические, электрические и температурные напряжения в течение всего срока службы оборудования который составляет более 30 лет.
Важными составляющими также являются используемые материалы и выполняемая механическая обработка. Это отражается на статистике погрешностей. В 1990 г. CIGRE опубликовало статистику отказов за период с 1975 г. по 1985 г. (CIGRE WG 23.07, Results of failure survey on high voltage instrument transformers, 1990). Проведенные подсчеты по всему миру показали, что в диапазоне напряжений от 60 кВ до 500 кВ емкостные трансформаторы напряжения надежнее, чем трансформаторы напряжения других типов. Другое исследование охватывало период с 1985 г. по 1995 г. и 131207 измерительных трансформаторов по всему миру. Интенсивность серьезных отказов емкостных трансформаторов напряжения почти вдвое ниже по сравнению с другими трансформаторами напряжения.

Еще в начале 80‑х годов существовало мнение, что CVT’s непригодны для коммерческого учета электроэнергии. Начиная с первых приборов 20‑х годов и до современного широко применяемого оборудования, емкостные трансформаторы напряжения прошли существенные этапы изменений конструкции в результате появления новых знаний, материалов и технологий. Это развитие можно разделить на две категории: прогресс в конструкции CVT’s и усовершенствование технологии изготовления высоковольтных конденсаторов. В последнее время прогресс в основном касается технологии силовых конденсаторов.

CVT’s можно классифицировать следующим образом:

1. В отношении конструкции конденсатора:

a) Конденсатор втулочного типа (намотка обкладок – цилиндрическая).

Емкостной делитель образован емкостью втулки трансформатора (или исторически конденсатор связи) и внешним или встроенным конденсатором (по выбору). Эта конструкция имеет ограничения по вторичной нагрузке и точности.

b) Разделительный конденсатор несущей частоты
Разделительный конденсатор несущей частоты используется как емкостной делитель.

2. В отношении магнитной цепи:

a) Не резонансного типа
Этот тип как таковой непригоден для применения со стандартизованными вторичными нагрузками, однако он вновь начинает использоваться в сочетании с электронным оборудованием и для измерений гармонических составляющих.

b) Резонансного типа с реактором в первичной цепи понижающего трансформатора
Этот тип пригоден для повышения точности работы CVT’s и широко используется в настоящее время.

c) Резонансного типа с реактором во вторичной цепи понижающего трансформатора.

Этот тип не используется для применения со стандартизованными вторичными нагрузками и высокой точностью. Он может использоваться для емкостных трансформаторов с конденсатором втулочного типа.

CVT’s берут свое начало от разделительного конденсатора 20‑х годов, который использовался для подачи несущего сигнала в высоковольтные линии. К нему добавлялся низковольтный конденсатор, и получавшийся в результате емкостной делитель использовался для индикации напряжения и релейной защиты. Для обеспечения работы с разумными вторичными нагрузками напряжение ответвления должно составлять несколько киловольт. Поэтому добавлялся понижающий трансформатор. Во вторичную цепь понижающего трансформатора вводился реактор с целью компенсации емкостного падения напряжения. Такой тип трансформаторов напряжения на основе разделительного конденсатора используется начиная с середины 30‑х годов. С тех пор на эту тему было несколько публикаций. Эта конструкция CVT демонстрировала стабильность и точность, достаточные для индикации напряжения и релейной защиты. Для синхронизации можно было использовать конденсатор втулочного типа. Интересно, что уже в 30‑х годах были подтверждены экономические преимущества применения емкостных трансформаторов для системных напряжений выше 123 кВ. С точки зрения надежности емкостные и индуктивные трансформаторы считались идентичными. Начиная с 40‑х и до 70‑х годов проводились интенсивные исследования, и было опубликовано много статей. Причиной этого был переход на более высоковольтные классы (от 362 кВ до 800 кВ) линий электропередачи в развитых странах. Сопряжение сетей создает необходимость измерений на этом высоком уровне напряжений. Экономические преимущества CVT’s по сравнению с индуктивными трансформаторами напряжения на этих уровнях напряжений стимулировали разработку CVT’s для измерительных применений.

Основные улучшения конструкции были связаны с перемещением компенсирующего реактора в первичную цепь понижающего трансформатора, повышением емкости батареи конденсаторов и напряжения ответвления. Низковольтный конденсатор стал составной частью батареи конденсаторов. На протяжении многих лет были успешно разработаны различные стратегии подавления феррорезонанса. Все это приводило к повышению точности измерений с помощью CVT’s.

Современный CVT состоит из емкостного делителя, который понижает напряжение линии электропередачи до уровня 10‑20 кВ; компенсирующего реактора для компенсации емкостного падения напряжения и понижающего трансформатора со стандартным вторичным напряжением, обеспечивающим разумные вторичные нагрузки.

Демпфирующая цепь предоттвращает феррорезонанс во вторичной цепи.

В 70‑х годах коммунальные службы Северной Америки провели обширное исследование с целью сбора данных, подтверждающих способность CVT’s сохранять точность измерений без периодической проверки (калибровки). На тот момент времени конструкция не была достаточно совершенной, что вызывало вполне обоснованные сомнения. Основное беспокойство было связано с:

1) влиянием температуры, окружающих элементов и срока службы

2) отсутствием явных признаков неисправности при коротком замыкании отдельных конденсаторов

3) отсутствием подтвержденной точности и стабильности.

Это сравнительное исследование показало, что лучшая фирма-изготовитель в Северной Америке способна выпускать трансформаторы класса точности 0.3 (ANSI) с вторичной нагрузкой 400 ВА и продемонстрировала оборудование на напряжение 170 кВ и 500 кВ, обеспечивающее требуемую точность при изменениях температуры, частоты и уровня загрязнения.

Даже при использовании бумажно-масляной изоляции с минеральным маслом конструкция позволяла выполнять требования класса точности. Батарея конденсаторов и емкость ответвления имели аналогичную конструкцию и размещались в одном кожухе. Коэффициент делителя будет оставаться постоянным при идентичных температурных коэффициентах и общем температурном дрейфе. Равномерное распределение внутреннего нагрева масла обеспечивает дополнительные преимущества конструкции. Эффект расстройки из‑за изменения емкости и уходов фазового угла в результате изменения тангенса угла диэлектрических потерь был намного меньше диапазона, допустимого для класса точности 0.3 (ANSI).

Сильный дождь, туман или загрязнение поверхности фарфорового изолятора могут вызывать токи утечки и приводить к погрешностям выходного сигнала емкостного делителя. Это влияние может быть ограничено выбором формы фарфорового изолятора, повышением емкости и напряжения ответвления. Испытания показывают, что даже под дождем с интенсивностью 300 мм/ч и очень низким удельным сопротивлением характеристика погрешности смещается на очень малую величину. Даже обматывание более 30% поверхности изолятора сверху или снизу алюминиевой фольгой не приводит к выходу трансформатора за пределы его класса точности.

Изменение точности в результате старения должно устраняться выбором параметров конструкции и методов изготовления трансформатора. Старение может возникать в результате:

1) Механической неустойчивости

Изменение размеров конденсаторных пакетов вызывает изменение емкости.

Для устранения этого эффекта конденсаторные пакеты должны закрепляться под давлением. Крепеж не должен выполняться из материала с низким коэффициентом температурного расширения.

2) Химической реакции

Внутренние примеси вызывают изменение диэлектрической проницаемости или повреждение конденсаторного рулона.

Изготовители признали, что при использовании бумажно-масляной изоляции с минеральным маслом напряженность электрического поля необходимо существенно снижать по сравнению с силовыми конденсаторами во избежание возникновения опасных разрядов и их побочных продуктов. Оборудование должно быть надежно герметизировано.

Все конструктивные проблемы трансформатора и реактора можно было считать решенными. Конструкция реактора предусматривала отсутствие влияния температуры и вибрации на величину зазора. Особое внимание должно было уделяться областям полюсных наконечников и их расположению. Более того, конструкция сердечника должна была тщательно разрабатываться и изготавливаться с использованием надлежащей технологии.

Дальнейшие улучшения были возможны только за счет усовершенствования технологии изготовления конденсаторов.

Во второй половине 70‑х годов ведущая европейская фирма-изготовитель внедрила CVT’s класса точности 0.2 с вторичной нагрузкой 100 ВА для системных напряжений до 800 кВ. Характеристики были подтверждены на испытаниях 420 кВ трансформатора, проведенных независимой лабораторией (PTB), обладающей государственным сертификатом, а также опытом эксплуатации. Основные проблемы были связаны с паразитной емкостью, током утечки, рабочим диапазоном температур и долговременной стабильностью. При использовании CVT’s с напряжением 800 кВ для измерений с высокой точностью особое внимание должно уделяться паразитной емкости и токам утечки.

Паразитная емкость. Испытания были проведены в цилиндрической камере диаметром 6,6 м, предназначенной для климатических испытаний. Влияние стенок камеры на коэффициент трансформации составило всего 0,06%.

Диапазон температур. Испытания показали, что при изменении температуры от – 30°C до +45°C максимальный уход коэффициента трансформации составил 0,05%, а сдвига фаз 1,5 минуты.

Долговременная стабильность. Показания CVT сравнивались с показаниями трансформатора напряжения на протяжении примерно трех лет. Изменения погрешностей коэффициента трансформации и фазового угла для емкостного и индуктивного трансформатора напряжения лежали в одном диапазоне. Даже в зимние и летние дни отклонения составляли малую долю от требований класса точности 0.2. Для достижения таких характеристик требуется тщательная разработка конструкции CVT. Хорошие конструкции лучших поставщиков доказали долговременную стабильность в процессе эксплуатации.

Первым из широко распространенных диэлектриков для высоковольтных конденсаторов явилась бумага, пропитанная минеральным маслом. Было доказано, что твердый парафин и вазелин непригодны для высоковольтных применений. Этот вывод основывался на работоспособности, эффективности и опыте эксплуатации. Конденсаторы имеют твердые слои алюминиевой фольги, проложенные бумагой. Вскоре укладку материалов в пачку заменили намоткой. Соединения выполнялись введением отводов по длине электрода. Масло служило диэлектрической и охлаждающей средой. В тридцатые годы стали доступны синтетические хлорированные масла. Более высокая диэлектрическая проницаемость позволила радикально уменьшить размеры и объем масла. Однако конструкцию пришлось изменить, уменьшив расстояние между активными элементами и корпусом и обеспечив адекватный отвод тепла. Дальнейшее улучшение хлорированных масел и замена тряпичной бумаги на бумагу из древесной пульпы (крафт-бумагу) позволили еще значительнее уменьшить размеры и повысить надежность. Однако в семидесятые годы полихлорированные бифенилы (PCB) были запрещены во многих странах по соображениям охраны окружающей среды. С целью снижения диэлектрических потерь была проведена большая работа по уменьшению толщины бумаги, количества наколов, ионных примесей в виде натрия, калия и смесей. Температурная зависимость тангенса угла диэлектрических потерь имеет форму седла, при этом меньшие потери при повышенной температуре дают возможность вводить более высокие нагрузки. Рабочая часть всегда остается в виде «масло/бумага». Рабочая часть не только определяет допустимые рабочие нагрузки, но также определяет срок службы. Тангенс угла диэлектрических потерь влияет на внутреннюю рабочую температуру конденсатора.

Несмотря на отработку конструкции и использование бумаги с низкой плотностью случаи температурных отказов или неисправностей CVT повторялись, особенно в жарком климате. Причинами могли быть неподходящая конструкция, повышенное содержание примесей в материалах или низкое качество изготовления. Повышенное содержание примесей в материалах может приводить к значительному сокращению срока службы, потери имеют ионную природу и поэтому зависят от температуры. Пример этому был представлен в 1990 г. Устройства класса напряжения 138 кВ и 330 кВ претерпевали температурные уходы параметров в Австралии после 7‑10 лет службы. Причиной отказа был температурный уход параметров из‑за повышенного тангенса диэлектрических потерь. Другой случай произошел в Таиланде в 1989 г. После года эксплуатации при проверке тепловизором трансформаторов класса напряжения 115 кВ и 230 кВ был обнаружен подъем температуры. Перегрев был вызван олеамидом, содержавшимся в бумаге. Олеамид является компонентом, используемым только для деловой бумаги. Эти случаи связаны с технологией, предшествующей восьмидесятым годам, и их не следует использовать в дальнейшем, чтобы характеризовать CVT. Недостатком бумажно-масляной изоляции, используемой для CVT, была температурная зависимость емкости и тангенса угла диэлектрических потерь. Обе зависимости оказывают влияние на коэффициент деления емкостного делителя и, следовательно, на точность. Коэффициент мощности может меняться в 4 раза в диапазоне от – 50°C до +50°C, а емкость – на 2‑6% в том же диапазоне температур.

В силовых конденсаторах в семидесятые годы стали использоваться смешанные диэлектрики. Цельнобумажные диэлектрики были заменены чередующимися слоями бумаги и полипропиленовой (PP) пленки. Пленка может выдерживать более высокие напряженности электрического поля, чем бумага, и имеет более низкие диэлектрические потери. Это компенсируется более низкой диэлектрической проницаемостью. Бумага действует как фитиль для жидкого пропитывающего вещества и, по замыслу, преодолевает ионизацию, возникающую в случае использования только пластиковых пленок. Что касается термических, химических, относящихся к пропитывающему веществу, и экономических соображений, наибольшую важность приобретает двухосно ориентированная полипропиленовая пленка. Изначально использовалась комбинация двух слоев бумаги и одного слоя пленки. Но с пониманием того, что пропитывающая жидкость проникает также и в пленку и что имеется пленка с текстурированной (т. е. замутненной) стороной, стала использоваться комбинация «алюминиевая фольга – пленка – бумага – пленка – фольга». Диэлектрические потери в такой системе составляют четверть от потерь в бумажно-масляной конструкции. Бумажно-масляные конденсаторы имеют ограничения как по температуре, так и по градиенту напряжения. Следовательно, конструктивные ограничения в отношении диэлектрических потерь устранены. Более низкая, чем у бумаги, проницаемость полипропилена является преимуществом в смешанных диэлектриках, где напряженность электрического поля обратно пропорциональна диэлектрической постоянной. Таким образом, более электрически прочная пленка подвергается более высокой электрической нагрузке, чем бумага. Характеристики частичного разряда более благоприятны для бумажно-масляной изоляции. Характеристики образования пузырьков схожи, однако после образования их интенсивность значительно снижается. Ключевой характеристикой для применения в CVT является изменение емкости от температуры. Поскольку тепловое расширение бумаги и пленки противоположно, может быть сконструирован смешанный диэлектрик со значительно меньшей температурной зависимостью по сравнению с бумажно-масляной изоляцией. В отношении двух ключевых характеристик – температурных зависимостей емкости и тангенса угла диэлектрических потерь – смешанный диэлектрик показывает изменение емкости 0,65% от – 50°C до +50°C и изменение коэффициента мощности в 1,5 раза. Дальнейшими улучшениями являются ожидаемый срок службы и стабильность тангенса угла диэлектрических потерь.

Большая работа была также проведена по пропитывающей жидкости, в особенности после запрета PCB. Главными характеристиками являлись газовыделение и взаимодействие с пленкой. Коэффициент газовыделения соотносится со стойкостью к перенапряжениям. Важными факторами являются насыщение, разбухание и растворимость пленки. В результате были разработаны синтетические жидкости, превосходящие PCB. Современные синтетические жидкости типа SAS 40 сочетают высокую ароматичность с очень низкой вязкостью при низких температурах. Это обеспечивает хорошие характеристики частичного разряда как при низких, так и при высоких температурах.

В восьмидесятые годы был накоплен достаточный опыт в области конструирования, материалов и технологии для успешного применения смешанных диэлектриков в CVT. Чтобы понять задержку по времени, следует поразмышлять о первичных требованиях к измерительным трансформаторам как о надежности, отнесенной к цене и электрическим потерям.

Растущая стоимость энергии мотивировала в конце семидесятых разработку цельнопленочной конструкции. Она была более затратной из‑за применения тех же расчетных нагрузок при более низкой диэлектрической постоянной. При использовании тисненого алюминия и замутненной пленки бумажный фитиль мог быть исключен. Большая работа была проведена с целью повышения допустимого градиента напряжения, особенно на краях алюминиевого электрода. Другая работа была посвящена металлизированным пленкам, герметизированным конденсаторам и улучшению технологии. Было установлено, что однородный коэффициент заполнения (слои масла в рулоне конденсатора) является необходимым условием оптимальных характеристик конденсатора. Эта технология включена только для полноты. В настоящее время применение технологии для CVT ограничено или не дает преимуществ при данных обстоятельствах. Как указано выше, очень важно минимизировать зависимость емкости от температуры, это лучше всего достигается при использовании смешанного диэлектрика. Для CVT нет экономической необходимости минимизировать потери в цепи. Требования к емкости могут быть удовлетворены внутри пространства, требуемого механической прочностью изоляционного столба и разрядным промежутком. Поэтому электрическая нагрузка может поддерживаться на низком уровне и теоретический срок службы изоляции намного превышает ожидаемые 30‑50 лет. В добавление, это оставляет широкие рамки для устойчивости материалов и производства. Бумажный клин ускоряет цикл пропитки и помогает в определении коэффициента заполнения.

Правильно выбранная конструкция и типовые испытания лишь отчасти гарантируют высокое качество оборудования. Только строгие контрольные испытания могут обеспечить качество такой сложной конструкции, как CVT. Между тем, периодические измерения емкости и тангенса угла диэлектрических потерь, экстраполированные испытания на срок службы (испытания на выдерживаемое напряжение на промышленной частоте), измерение частичных разрядов и импульсные испытания должны являться частью контрольных высоковольтных испытаний. Это требует тщательного отбора материалов и квалификации персонала. Главным шагом в этом отношении стало появление в конце 70‑х «мостовой балансной системы детекторов» (Balanced Bridge Detector System) Вместо измерений коронного разряда измерителем интенсивности шума (который мог быть вызван крепежом внутреннего диэлектрика) изготовитель приобретал возможность испытать диэлектрик с высокой чувствительностью. Другими важными испытаниями являются контрольные импульсные испытания. Отказы при испытаниях, которые были вызваны пробоями рулонов, обычно происходят на импульсных испытаниях. Ускоренные испытания на срок службы не дают информации о качестве продукции.

CVT являются жизнеспособной альтернативой индуктивным трансформаторам напряжения и явно доминируют на рынке Северной Америки. Преимущества в конструкции, материалах и промышленной технологии делают оборудование пригодным для серийного применения. Кроме особенностей, которые должны быть учтены при применении, например, точность воспроизведения переходных процессов и возможность феррорезонанса во вторичной цепи, устройство имеет следующие преимущества: более низкая цена, особенно при высоких уровнях напряжения, отсутствие феррорезонанса системы, простота транспортировки и установки, способность выдерживать короткие замыкания во вторичной цепи в течение длительного времени, способность выдерживать высокие перенапряжения, улучшение изоляционных характеристик подстанций и применение как ВЧ носителя. Проблемы и сомнения, возникшие в отношении их применения, часто носят исторический характер. Современная конструкция доказала свою пригодность начиная с 80‑х годов.

www.eprussia.ru

Для чего нужны ТНы

Они встречаются везде, где присутствует необходимость преобразовать высокое напряжение сети в пропорционально более низкое значение. В этом и есть их назначение: преобразование величины напряжения. ТН-ы используют для:

  • уменьшения величины напряжения до величины, которую безопасно и удобно использовать в цепях измерения (вольтметры, ваттметры, счетчики), защиты, автоматики, сигнализации
  • защиты от высокого напряжения вторичных цепей, а следовательно и человека
  • повышения напряжения при испытаниях изоляции различного эо
  • на подстанциях ТН используют для контроля изоляции сети, работы в составе устройства сигнализации или защиты от замыканий на землю

Если бы не существовало трансформаторов напряжения, то, например, чтобы измерить напряжение на шине 10кВ, пришлось бы сооружать супермощный вольтметр с изоляцией, выдерживающей 10кВ. А это уже габариты ого-го. А ещё плюс к этому необходимо соблюсти точность измерений. Проблемка, но и это не всё. Если в таком приборе что-то коротнет, то электрик ошибается однажды…. при выборе профессии. 10кВ, а ведь есть и 750кВ, как там померить? Загвоздочка. Поэтому отдаем почести изобретателям трансформаторов, и в частности трансформаторов напряжения. Отвлеклись, продолжаем.

Прежде, чем двигаться дальше, нарисую однофазный ТН, чтобы было наглядно и более понятнее далее в изложении материала.

Значит на рисунке сверху у нас приходит напряжение на выводы А, Х трансформатора напряжения на первичную обмотку(1). Это напряжение номинальное напряжение, первичное напряжение. Далее оно трансформируется до величины вторичного напряжения, которое находится на вторичной обмотке (3). Выводы вторичной обмотки - а, х. Вывод вторичной обмотки заземляются. В - это вольтметр, но это может быть и другое устройство. (2) - это магнитопровод ТНа.

Принцип работы ТН

Принцип действия трансформатора напряжения аналогичен принципу работы трансформатора тока. Обозначим это еще раз. По первичной обмотке проходит переменный ток, этот ток образует магнитный поток. Магнитный поток пронизывает магнитопровод и обмотки ВН и НН. Если ко вторичной обмотке подключена нагрузка, то по ней начинает течь ток, который возникает из-за действия ЭДС. ЭДС наводится из-за действия магнитного потока. Подбирая разное количество витков первичной и вторичной обмоток можно получить нужное напряжение на выходе. Более подробно это показано в статье про векторную диаграмму трансформатора напряжения.

Если на ТН подавать постоянное напряжение, то ЭДС не создается постоянным магнитным потоком. Поэтому ТНы выпускают на переменное напряжение. Коэффициентом трансформации трансформатора напряжения называют естественно отношение напряжения первичной обмотки к напряжению вторичной и записывают через дробь. Например, 6000/100. Когда приходят молодые студенты, они иногда на вопрос какой коэффициент отвечают 60. Не стоит так делать.

Классификация трансформаторов напряжения

ТНы классифицируются по следующим параметрам:

  • напряжение первичной обмотки (3, 6, 10 … 750кВ)
  • напряжение основной вторичной обмотки (100 В - для однофазных, включаемых между фазами, трехфазных; 100√3 - однофазных, включаемых между фазой и землей напряжение дополнительной вторичной обмотки (100В - однофазные в сети с заземленной нейтралью, 100√3 - однофазные в сети с изолированной нейтралью
  • число фаз (однофазные, трехфазные)
  • количество обмоток (двухобмоточные, трехобмоточные)
  • класс точности (0,1 0,2 0,5 1 3 3Р 6Р)
  • способ охлаждения (сухие, масляные, газонаполненные)
  • изоляция (воздушно-бумажная, литая, компаунд, газ, масло, фарфор)

На напряжение 6, 10кВ используют литые ТНы, залитые эпоксидной смолой. Эти аппараты устанавливают в распредустройствах. Они занимают меньшие габариты, по сравнению с масляными. Также к их плюсам стоит отнести меньшее количество ухода за ними.

электромагнитные и емкостные

Если открыть объемы и нормы испытаний электрооборудования на странице ТНов, то можно увидеть, что трансформаторы напряжения там разделяются на электромагнитные и емкостные. В чем же состоит различие этих типов оборудования.

Электромагнитными считаем все ТНы в которых преобразование происходит по принципу, описанному выше (магнитные потоки, ЭДС и так далее). Индукционный ток, в брошюрах западных производителей их называют индуктивными, в противоположность емкостным. По моему всё именно так.

А вот емкостные трансформаторы напряжения, или же всё таки емкостные делители напряжения… Тут история умалчивает. Принцип работы такого оборудования можно понять, если нарисовать схему.

Вот, например схема ТН марки НДЕ-М. Они выпускаются на напряжение выше 110кВ. Состоит из емкостного делителя и электромагнитного устройства. Емкостной делитель состоит из конденсаторов С1 и С2. Принцип емкостного делителя в следующем. Напряжение линии Л делится обратно пропорционально величинам емкостей С1 и С2. То есть мы подключаем к С2 наш ТН и напряжение на нем пропорционально входному, которое идет по Л, но гораздо меньше его. Раз рассматриваем НДЕ, то вот табличка величин напряжения для разных классов оборудования.

Электромагнитное устройство состоит из понижающего трансформатора, реактора и демпфера.

Реактор предназначен для компенсации емкостного сопротивления и следовательно уменьшения погрешности.

Электромагнитный демпфер предназначен для устранения субгармонических колебаний, которые могут возникать при включениях и коротких замыканиях в обмотках ТНа.

Чем выше класс напряжения, тем емкостные трансформаторы напряжения выгоднее своих собратьев. За счет снижения размеров изоляции и материалов.

Сохраните статью или поделитесь с друзьями


pomegerim.ru

Антирезонансные индуктивные и емкостные трансформаторы напряжения

В современных электросетях с глухозаземленной нейтралью от 110 кВ используются и антирезонансные индуктивные и емкостные трансформаторы напряжения. В нашей статье мы сравним их технические характеристики на примере трансформаторов серии НАМИ 110-220-330 кВ производства Раменского электротехнического завода.

Один из важнейших показателей качества работы является стабильность класса точности, необходимая для коммерческого учета энергии (при этом класс точности требуется не ниже 0,2 вне зависимости от изменений условий эксплуатации). У индуктивных трансформаторов НАМИ на изменение погрешности влияет значение вторичной нагрузки, так как погрешности определяются соотношением чисел витков обмоток и отклонения от номинального коэффициента трансформации у трансформатора под нагрузкой, вызванные изменениями внешней температуры, колебаниями напряжения и частоты, проявляются незначительно.

В то же время стабилизировать погрешность в емкостных трансформаторах представляется задачей более трудоемкой. Дело в том, что помимо понижающего индуктивного трансформатора в электромагнитное устройство встроен еще и емкостной делитель в качестве предварительной ступени снижения напряжения. Его коэффициент деления определяется отношением емкостей верхнего и нижнего плечей и очень сильно зависит от температуры конденсаторов. При этом сами конденсаторы плечей имеют различные удельные показатели, различно нагреваются во время работы и по-разному изменяют свои емкостные характеристики. Для того, чтобы исключить зависимость величины емкостей от температуры окружающей среды (в диапазоне от -60 до +45°С), необходима дорогостоящая доработка конструкции.

В емкостных трансформаторах напряжения сопротивление емкостного делителя компенсируется в электромагнитном устройстве индуктивным сопротивлением реактора, настраиваемом на заводе-изготовителе в резонанс при номинальной частоте 50 Гц. С изменением частоты напряжения заводская резонансная настройка нарушается и возникает дополнительная погрешность, пропорциональная отклонению частоты. Нагрузочная способность емкостных трансформаторов напряжения существенно хуже индуктивных, поэтому и предельные мощности и мощности в низших классах точности у емкостных трансформаторов, как правило, в 1,5-2 раза ниже индуктивных.

Еще один важный показатель качества – это корректная передача информации для устройств релейной защиты в переходных процессах. Сейчас различают три вида переходных процессов, регламентируемых ГОСТ 1983-89 (Трансформаторы напряжения. Общие технические условия.), а именно: предел остаточного вторичного напряжения при внезапных коротких замыканиях в первичной сети не должен быть выше 10% в течение одного периода промышленной частоты. 10% - это значительная погрешность, которая не может не сказаться на работе дистанционных устройств релейной защиты. Феррорезонанс, возникающий при коротком замыкании во вторичной цепи, вызывает превышение значений вторичного напряжения, которое должно снизиться до 10% за время порядка 10 периодов промышленной частоты. При этом превышение напряжение во время подавления самого процесса феррорезонанса никак не регламентируется и, как показывает практика, может в два раза превышать значение рабочего напряжения. Этот факт необходимо принимать во внимание при настройке защит от повышения напряжения. Кроме того, необходимо учитывать ложные повышения напряжения, величина которых может превышать 50% при включении емкостных трансформаторов толчком под рабочее напряжение. Время затухания этих процессов также не регламентируется и исчисляется десятками полупериодов промышленной частоты.

Частота переходных процессов в индуктивных трансформаторах напряжения составляет сотни и тысячи Герц, поэтому они затухают в течение десятых долей полупериода промышленной частоты и практически не влияют на работу устройств релейной защиты. В свою очередь, емкостных трансформаторах переходные процессы носят длительный характер, что вызвано нелинейными низкочастотными колебаниями разряда емкости делителя через индуктивность намагничивания понижающего трансформатора или реактора. Именно поэтому емкостные трансформаторы значительно уступают индуктивным в рамках процесса корректной передачи информации на устройства релейной защиты в переходных процессах.

Немаловажный показатель качества – это пожаро- и взрывобезопасность трансформатора. Необходимо отметить, что в этом отношении оба типа трансформаторов напряжения равноценны: их наполнителем может служить масло, смесь песка и масла, газ, при этом внешняя изоляция бывает как фарфоровой, так и полимерной с различной длиной пути утечки. Здесь важным аспектом становится следующий фактор: для низких классов напряжения выгоднее использовать индуктивные трансформаторы напряжения.

Дело в том, что в емкостных трансформаторах всех классов напряжения электромагнитное устройство и нижнее плечо емкостного делителя практически одинаковы. Различаются верхние плечи делителя, но емкостной ток делителя остается неизменным. Однако с ростом номинальных напряжений увеличивается и высота колонны конденсаторов, при этом ее механическая прочность уменьшается. Переход на конденсаторы с увеличенным диаметром изоляционной покрышки влечет за собой некоторое удорожание конструкции, но доля электромагнитного устройства в общей стоимости трансформатора в этом случае снижается.

В индуктивным трансформаторах противоположная ситуация: с ростом номинальных напряжений конструкция непропорционально усложняется, увеличивается число ступеней в каскаде, возникают трудности с обеспечением достаточной мощности в требуемых классах точности и выравниванием импульсных напряжений по ступеням каскада. Именно потому серия антирезонансных трансформаторов напряжения НАМИ ограничивается классом напряжения 500 кВ включительно.

Подытожим наше сравнение. Индуктивные анирезонансные трансформаторы напряжения серии НАМИ отличаются от емкостных:

стабильностью в наивысших классах точности
меньшими погрешностями в переходных процессах
большей нагрузочной способностью
выгодным соотношением цена/качество

Конструкторское бюро ОАО «Раменский электротехнический завод Энергия» разработало антирезонансные трансформаторы напряжения серии НАМИ напряжением 6-330 кВ в 90-х годах прошлого века. По своим техническим характеристикам, надежности, долговечности и безопасности эксплуатации они соответствуют самым высоким требованиям современной энергетики. На сегодняшний день в номенклатуре РЭТЗ Энергия присутствуют следующие виды антирезонансных трансформаторов серии НАМИ:

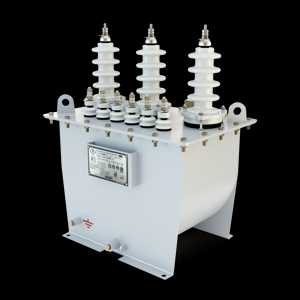

НАМИ-10(6)-95 УХЛ2 - антиферрорезонансный трехфазный трансформатор напряжения для контроля изоляции и учета электрической энергии в сетях 10(6) кВ с изолированной или компенсированной нейтралью. Устойчив как к феррорезонансу, так и к длительным однофазным замыканиям сети на землю через перемежающуюся дугу.

НАМИ-10-95 выгодно отличается от всех производимых в России трансформаторов напряжения (НТМИ-10, НАМИТ-10-2, НАМИ-10, ЗНОЛ-10) тем, что имеет симметричную схему соединения обмоток, не требует включения дополнительных резисторов в схему или специальных реле для определения наличия феррорезонанса и переключения схемы соединения обмоток.

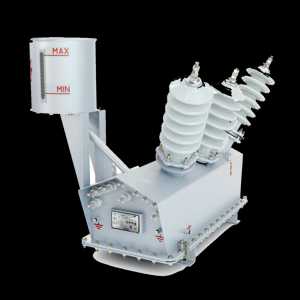

НАМИ-35 УХЛ1 - антиферрорезонансный трехфазный трансформатор напряжения. Является полным аналогом НАМИ-10-95 по свои преимуществам и техническим характеристикам для сетей 35 кВ.

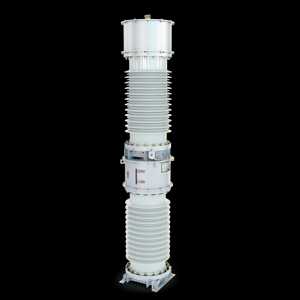

НАМИ-110 УХЛ1 - однофазный антиферрорезонансный некаскадный трансформатор напряжения индуктивного типа. Выгодно отличается от распространенного трансформатора НКФ-110 за счет меньшей массы, наличия земляной релейной защиты и защиты внутренней изоляции посредством многообъемного масляного затвора (вместо силикагелевого патрона у НКФ-110), увеличением на 40% (до 560 ВА) мощности в классе точности 0,5, а также наличием класса точности 0,2 при номинальной мощности 200 ВА и обеспечением класса точности 3,0 при одномоментной нагрузке основной и дополнительной обмоток по 1200 ВА на каждой из них. НАМИ-110 имеет несколько типов исполнений с различным количеством обмоток, классов точности и номинальной мощности (по запросу).

НАМИ-220 УХЛ1 - антиферрорезонансный однофазный двухступенчатый трансформатор напряжения индуктивного типа. Выгодно отличается от распространенного НКФ-220 благодаря наличию антиферрорезонансности и защиты внутренней изоляции посредством многообъемного масляного затвора (вместо силикагелевого патрона у НКФ-220). НАМИ-220 также имеет несколько типов исполнений с различным количеством обмоток, классов точности и номинальной мощности (по запросу).

НАМИ-330 УХЛ1 - антиферрорезонансный трехступенчатый трансформатор напряжения индуктивного типа. По конструкции ступеней и отличительным особенностям аналогичен НАМИ-220 УХЛ1.

НАМИ-500 УХЛ1 - антиферрорезонансный трехступенчатый трансформатор напряжения индуктивного типа. По конструкции ступеней и отличительным особенностям аналогичен НАМИ-220 УХЛ1.

Компания ЭнергоНова является официальным представителем ОАО «Раменский электротехнический завод Энергия» и имеет все полномочия для поставки оборудования, производимого ОАО «РЭТЗ Энергия». На все поставленное нами оборудование распространяются гарантии производителя.

e-nova.ru

Емкостный трансформатор - напряжение - Большая Энциклопедия Нефти и Газа, статья, страница 1

Емкостный трансформатор - напряжение

Cтраница 1


Емкостные трансформаторы напряжения поставляются заказчику в виде полностью собранных элементов.  [2]

Емкостный трансформатор напряжения 12, выполненный из емкостей, предназначен осуществлять намерение напряжения и выравнивание напряжения между двумя разрывами дугогаситель-но-го устройства.  [4]

Емкостные трансформаторы напряжения безусловно должны привести к росту переходных явлений во время коротких замыканий.  [5]

Емкостные трансформаторы напряжения в основном удовлетворяют этому требованию настолько, насколько точно рассчитана индуктивность.  [7]

Емкостный трансформатор напряжения ( ЕТН) состоит из емкостного делителя напряжения и присоединенного к нему электромагнитного согласующего устройства. Делитель напряжения состоит из двух конденсаторов, включенных последовательно.  [8]

Погрешности емкостных трансформаторов напряжения составляют примерно 3 - 5 % по напряжению и 5 по углу.  [10]

Наряду с емкостными трансформаторами напряжения в отечественной практике намечается расширить использование для некоторых случаев в качестве делителей напряжения конденсаторных вводов высокого напряжения трансформаторов и автотрансформаторов.  [11]

Основной принцип действия емкостных трансформаторов напряжения был известен давно, но они в течение долгого времени использовались лишь от случая к случаю. Современные успехи в проектировании и конструировании емкостных трансформаторов напряжения, повышении их точности действия приводят к тому, что они могут быть использованы также для высокочастотной связи и защиты. Наконец, экономические преимущества таких трансформаторов приводят к расширению области их применения, особенно в системах сверхвысокого напряжения. Мы обсудим основные принципы работы трансформаторов, которые могут быть выполнены, с точки зрения их влияния на работу современных релейных защит. Перспективы применения таких трансформаторов напряжения будут возрастать, и мы уверены, что они могут быть использованы для целей релейной защиты, не приводя к ее неправильным действиям.  [12]

В объем проверки емкостных трансформаторов напряжения типа НДЕ ( рис. 7 - 27) входят внешний осмотр элементов, проверка и испытание емкостного делителя напряжения, испытание трансформаторного устройства, измерение тока холостого хода и испытание вентильного разрядника.  [13]

На стадии предмонтажной проверки емкостных трансформаторов напряжения типа НДЕ в соответствии с требованиями Норм проводятся электрические испытания емкостного делителя напряжения, вентильного разрядника, трансформаторного устройства по методике, изложенной в гл.  [14]

Страницы:      1    2    3    4

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
