Трансформатор ТМГ 1000

Трансформатор ТМГ 1000

Масляный герметичный силовой трансформатор ТМГ 1000 предназначен для преобразования электрической энергии для нужд потребителей и энергосистем при условии наружного или внутреннего монтажа в зонах с умеренным (-450С до +400С) или холодным (-600С до +400С) климатом. Эксплуатация трансформатора ТМГ 1000 не допускается при воздействии определенных факторов, среди которых:


  • взрывоопасная среда;

  • повышенная концентрация пыли;

  • наличие механических сотрясений и вибраций;

  • наличие химически активных веществ в окружающей среде;

высота установки над уровнем моря более 600 м.

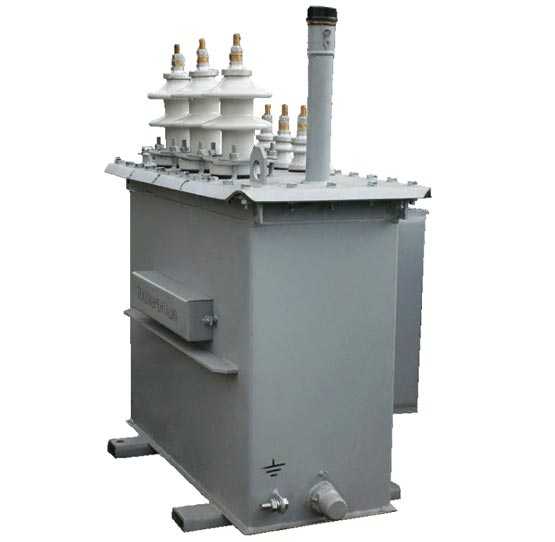

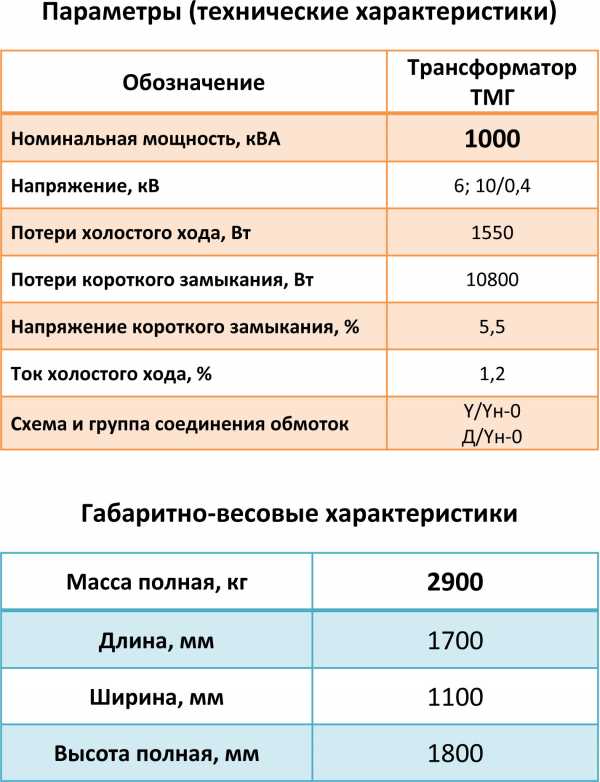

Технические характеристики трансформатора ТМГ 1000



Тип трансформатораМощность трансформатора,
кВА
Номинальное высшее
напряжение, кВ
Номинальное низшее
напряжение, кВ
Схема и группа
соединения
Потери
x.x., Вт
Потери
к.з., кВт*
Uk,
%
Ixx, %
ТМГ 100010006, 100,4/6,3/10,5Д/Ун-11
У/Ун-0
У/Д-11
1600108005,51,0

Трансформатор ТМГ 1000 имеет герметичный гофробак, заполненный маслом в специальной вакуумной камере. За счет гофрированной структуры бака он обладает большой поверхностью охлаждения, что позволяет отказаться от дополнительных устройств охлаждения. Отсутствие расширителя и прямого контакта масла с внешней средой, предотвращает процессы окисления, увлажнения и образования шлама. За счет этого масло не изменяет своих первоначальных свойств в течение всего срока эксплуатации трансформатора ТМГ 1000.


Использование современных технологических решений и конструкционных материалов высокого качества обеспечивает низкий уровень потерь силового трансформатора ТМГ 1000 при работе на холостом ходу. Ток холостого хода составляет всего 1,0 % от номинального при мощности в 1600 Вт. Под заказ доступны наиболее распространенные варианты соединения обмоток: Д/Ун (11 группа),

У/Ун (нулевая группа), У/Д (11 группа). При этом уровень номинального напряжения на стороне высоковольтной обмотки составляет 6 кВ или 10 кВ.








Номинальная мощность трансформатора ТМГ, кВА

1000

Масса полная, кг.

2600

Длина, мм.

1575

Ширина, мм.

858

Высота полная, мм.

1522

Преимущества трансформаторов ТМГ 1000

Силовой герметичный трансформатор ТМГ 1000 обладает большим количеством достоинств:


  • Для исключения образования опасного давления в конструкции трансформатора ТМГ 1000 предусмотрен специальный клапан.
  • Возможность перемещения трансформатора за счет наличия транспортных роликов.
  • Точное измерение температуры масла в верхних точках осуществляется с использованием термометра, который устанавливается на крышке трансформатора.
  • Возможна комплектация электроконтактным мановакууметром, призванным заблаговременно предупредить о разгерметизации силового бака или превышении предельно допустимого давления.
  • Точный контроль количества масла проводится с помощью маслоуказателя поплавкового типа.

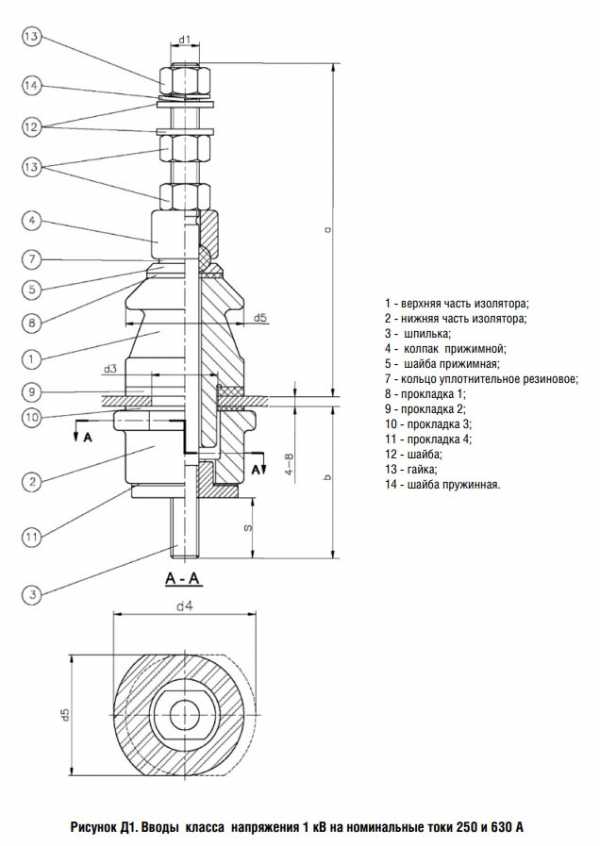

Схема трансформатора ТМГ 1000

transformator.ru

Трансформатор ТМГ-1000/6/0,4 / Трансформаторы ТМГ, трансформаторы марок ТМГ-25, 40, 160 в Челябинске / Каталог товаров

                                                                                                                                        Таблица

Трансформатор силовой масляный ТМГ-1000/6/0,4

трехфазный двухобмоточный понижающий общепромышленного назначения предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного(от плюс 40 до минус 45 °С) или холодного(от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.

Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТРАНСФОРМАТОРА ТМГ-1000/6/0,4
Трансформаторы ТМГ изготавливаются в герметичном исполнении, их внутренняя емкость не сообщается с окружающей средой. Они полностью заполнены трансформаторным маслом.
Температурные изменения объема масла компенсируются упругой деформацией гофров бака трансформатора. Контакт масла с окружающей средой полностью отсутствует.
Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шлакообразование.

Технические данные

Для увеличения поверхности охлаждения в трансформаторах ТМГ 25-1250 герметичного исполнения применяются гофрированные стенки.

Выпускаются с номинальным напряжением первичной обмотки(высокого напряжения) до 10 кВ, включительно, и вторичной обмотки(низкого напряжения) – 0,4 кВ.

Схема и группа соединений – У/Ун-0, Д/Ун-11.

По вопросам заказа и приобретения продукции

звоните тел:  8(351) 233-44-66, 8-919-119-50-50;

пишите e-mail:  [email protected]



transform74.ru

Трансформатор ТМГ: устройство и характеристики

Передача электроэнергии на большие расстояния в сетях переменного тока происходит при значительных уровнях напряжения, недопустимых для использования потребителями. Для приведения напряжения электрического тока до требуемых значений служат силовые трансформаторы ТМГ, либо сухие, обмотки которых соединены по схеме Скотта.

Силовой трансформатор ТМГ — электротехническое устройство, служащее для преобразования напряжения переменного тока посредством электромагнитной индукции для подачи питания на энергопотребляющие объекты. Передаваемая мощность при этом остаётся неизменной.

Расшифровка и условное обозначение

Расшифровка трансформатора типа ТМГ: Т – трёхфазный, М – масляное и воздушное охлаждение, Г – герметичное исполнение.

Условные обозначения трансформатора ТМГ – 1/2/3-4,5, где:

  1. Величина мощности.
  2. Величина номинального ВН.
  3. Величина номинального НН.
  4. Климатическое исполнение, категория размещения согласно ГОСТу.
  5. Соединение обмоток устройства (отражается информация о том, по какой схему, и в какую группу произведено соединение обмоток).

Как пример, рассмотрим трансформатор ТМГСУ — 40 /6(10)/0,4 — У1, У/У. В расшифровке трансформатора типа ТМГСУ добавление «СУ» означает наличие симметрирующего устройства. Мощность данного аппарата – 40 кВА. Напряжение ВН – 6 (10) кВ, напряжение НН – 0,4 кВ, применение в умеренном макроклиматическом районе, на открытом воздухе с воздействием любых атмосферных факторов, соединение типа У/У.

Параметры ТМГ:

  • Величина номинального тока: 0,4-0,35 кВ.
  • Потери холостого хода: величина параметра в пределах -15%..
  • Рекомендуемое соединение: звезда.
  • Вес: 280-920 килограмм, масса с маслом: 320-980 килограмм.
  • Уровень заливки/доливки масла в трансформатор: 470-1570миллиметров.
  • Средние размеры: 1000х500миллиметров.

Подробные характеристики ТМГ представлены в таблице:

ТипМощность, кВАНоминальное ВН, кВНоминальное НН, кВСхема и группа

соединения

ТМГ-16166,10400У/Ун-0
ТМГ-25256,10400У/Ун-0
ТМГ-32326,10,20400У/Ун-0
ТМГ-40406,10,20400У/Ун-0
ТМГ-63636,10400У/Ун-0
ТМГ-1001006,100,4У/Ун-0
ТМГ-1601606,100,4У/Ун-0
ТМГ-2502506,100,4У/Ун-0

Д/Ун-11

ТМГ-4004006,100,4У/Ун-0

Д/Ун-11

ТМГ-6306306,100,4Д/Ун-11

У/Ун-0

ТМГ-8008006,10,20400У/Ун-0
ТМГ-100010006,100,4/6,3/10,5Д/Ун-11

У/Ун-0

У/Д-11

ТМГ-125012506,10,20400У/Ун-0
ТМГ-160016006,10,20400У/Ун-0
ТМГ-250025006,10,20400У/Ун-0

Устройство ТМГ

Трансформатор силовой включает в себя следующие составляющие:

  • герметичный гофрированный бак;
  • вводы высшего и низшего напряжения;
  • активную часть, состоящую из магнитопровода, обмоток, а также высоковольтного переключателя;
  • указатель уровня масла;
  • термометр, при помощи которого осуществляется контроль за температурой масляных слоёв, расположенных сверху;
  • предохранительный клапан;
  • переключатель без возбуждения;
  • расширитель с воздухоосушителем.

Трансформатор масляный выполняется герметичным и заполняется трансформаторным маслом, которое применяется для охлаждения агрегата. Герметичность в трансформаторах ТМГ не даёт маслу соприкасаться с воздухом и окисляться, поэтому силовые масляные трансформаторные установки не нуждаются в проведении сложных мероприятий по обслуживанию, вроде постоянного профилактического ремонта и ревизии.

Мероприятия по обслуживанию и эксплуатации устройство рассмотрим далее.

Инструкция по эксплуатации

При использовании силового масляного трансформатора руководствуйтесь следующими рекомендациями:

  1. При работе с масляным силовым преобразователем напряжения используйте удобную одежду, а также защитные средства в виде маски и диэлектрических перчаток.
  2. Не допускается эксплуатация устройства, имеющего вмятины, сколы и трещины.
  3. Перед запуском аппарата проверьте работоспособность, убедитесь в отсутствии течи, проверьте наполнение масла в баке (при нехватке произведите доливку).
  4. Хранить устройство рекомендуется в сухом помещении с температурой воздуха в пределах 10-20˚С.
  5. Установка аппарата должна производиться специалистами. Тип монтажа – напольный.

Техническое обслуживание и ремонт ТМГ

Перед тем, как залить и долить масло в устройство, рекомендуется проверить факт, что ранее оно не использовалось. На каждую партию масла, которое заливается и доливается в устройство, необходимо наличие сертификатов качества от поставщика, удостоверяющих соответствие масла установленным стандартам и техническим условиям. Сведения о соответствии масла, которое поступает с трансформатором, вносятся в паспорт, либо трансформаторный формуляр. Важно отметить, что допускается доливать в аппарат масло только с величиной пробивного напряжения до 35 кВ. Доливка осуществляется по необходимости.

Интересное видео: Производство трансформаторов ТМГ

Текущий ремонт трансформаторов выполняется в сроки, установленные руководящим документом «Правила технической эксплуатации электрических станций и сетей». После окончания текущих ремонтов оборудования проводятся испытания.

Из приведённого описания видно, что ТМГ неприхотлив в использовании и требует минимальных затрат при обслуживании. Помимо этого, трансформаторное устройство обладает рядом преимуществ, среди которых значение коэффициента полезного действия до 99%, отличные эксплуатационные качества, а также защита от перегрева и коротких замыканий.

protransformatory.ru

Трансформатор ТМГ-1000/10/0,4 / Трансформаторы ТМГ, трансформаторы марок ТМГ-25, 40, 160 в Челябинске / Каталог товаров

                                                                                                                                         Таблица

Трансформатор силовой масляный ТМГ-1000/10/0,4

трехфазный двухобмоточный понижающий общепромышленного назначения предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного(от плюс 40 до минус 45 °С) или холодного(от плюс 40 до минус 60 °С) климата. Окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Трансформатор не предназначен для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ТРАНСФОРМАТОРА ТМГ-1000/10/0,4
Трансформаторы ТМГ изготавливаются в герметичном исполнении, их внутренняя емкость не сообщается с окружающей средой. Они полностью заполнены трансформаторным маслом.
Температурные изменения объема масла компенсируются упругой деформацией гофров бака трансформатора. Контакт масла с окружающей средой полностью отсутствует.
Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шлакообразование.

Технические данные

Для увеличения поверхности охлаждения в трансформаторах ТМГ 25-1250 герметичного исполнения применяются гофрированные стенки.

Выпускаются с номинальным напряжением первичной обмотки(высокого напряжения) до 10 кВ, включительно, и вторичной обмотки(низкого напряжения) – 0,4 кВ.

Схема и группа соединений – У/Ун-0, Д/Ун-11.

По вопросам заказа и приобретения продукции

звоните тел:  8(351) 233-44-66, 8-919-119-50-50;

пишите e-mail:  [email protected]



transform74.ru

Трансформатор масляный ТМГ 1000 кВА 10/0,4 кВ (ТМГ-1000/10/0,4)

Трехфазные масляные силовые трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного или холодного (от + 40°С до + 60°С) климата. Особые требования к окружающей среде – окружающая среда не должна быть взрывоопасная, не должна содержать пыль в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Трансформаторы силовые, трехфазные, двухобмоточные с естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Температурные изменения объема масла компенсируется изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.

Номинальная частота 50 Гц. Регулирование напряжения осуществляется в диапазоне до ±5 % на полностью отключенном трансформаторе (ПБВ) переключением ответвлений обмотки ВН ступенями по 2,5%

Трансформаторы ТМГ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.
Для контроля уровня масла трансформаторы снабжаются маслоуказателем поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 16 до 63 кВА устанавливается предохранительный клапан.

Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.

Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью 1000 и 1250 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Вводы ВН трансформаторов класса напряжения 20 кВ снабжены изоляторами PPS штепсельного типа.

Трансформаторы мощностью 630 кВА и выше комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях.
Трансформаторы мощностью от 160 до 400 кВА классов напряжения 10 и 15 кВ комплектуются транспортными роликами по заказу потребителя.

При установке по заказу потребителя транспортных роликов размеры Н, Н1 (см. таблицу) увеличиваются на 94 мм в трансформаторах мощностью от 160 до 400 кВА классов напряжения 10 и 15 кВ, на 25 мм – в трансформаторах мощностью 630 кВА.

Структура условного обозначения

ТМГ– Х/6(10) У1 – трансформатор трехфазный масляный герметичного исполнения с гофро стенкой;
ТМГ – Х/6(10) У1 – номинальная мощность, кВА;
ТМ – Х/6(10) У1 – класс напряжения обмотки ВН, кВ
ТМ – Х/6(10) У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69

neva-alliance.ru

Трансформатор ТМГ 12 энергосберегающий 1000 кВА

производство трансформаторов, подстанций, электрооборудования

  1. Главная страница
  2. Продукция
  3. Трансформаторы силовые масляные
  4. Трансформатор ТМГ 12 энергосберегающий 1000 кВА

Трансформатор ТМГ 12 энергосберегающий 1000 кВА

Трансформатор ТМГ 12 энергосберегающий 1000 кВА

Трансформатор ТМГ12 энергосберегающий 1000 кВА предназначен для работы в сетях электроснабжения и распределительных сетях потребителей в климатической зоне УХЛ. Благодаря использованию современных материалов и технологических решений, ТМГ12 энергосберегающий 1000 кВА обладает низким уровнем потерь, вызванных коротким замыканием или холостым ходом. В процессе эксплуатации, это свойство позволяет сэкономить значительные суммы денег. Трансформатор находит широкое использование при комплектовании КТП, БКТП, РП, ТП, для электроснабжения собственных нужд подстанции.

Технические характеристики трансформатора ТМГ 12 энергосберегающего 1000 кВА

Тип трансформатораМощность трансформатора,
кВА
Номинальное высшее
напряжение, кВ
Номинальное низшее


напряжение, кВ
Схема и группа


соединения
Uk,


%
Ixx, %Потери


x.x., Вт
Потери


к.з., кВт*
Масса полная, кг
ТМГ12-100010006;10230В; 400В; 690В; 6,0кВ*; 10,0кВ*Д/Ун-11
У/Ун-0
5,50,61100105002600

ТМГ 12 энергосберегающий 1000 кВА обладает более высокой стоимостью, чем трансформатор в стандартном исполнении. Но, уже в течение первых двух лет эксплуатации, он полностью оправдает вложенные в него средства и будет эффективно экономить деньги в течение всего последующего срока службы. Обмотка ВН у трансформаторов ТМГ 12 энергосберегающих 1000 кВА предназначена для работы в сетях с номинальным напряжением 6 кВ или 10 кВ а обмотка НН рассчитана на работу с номинальным напряжением 230 В, 400 В, 690 В. Группа соединения обмоток ВН и НН: «Д/Ун – 0» или «Д/Ун – 11», что характерно для большинства силовых трансформаторов в городских или промышленных распределительных сетях. Подключение ТМГ 12 энергосберегающих 1000 кВА к электрической сети осуществляется при помощи шинного или кабельного соединения.

Преимущества трансформаторов ТМГ12 энергосберегающих 1000 кВА

Трансформаторы энергосберегающие ТМГ 12 1000 кВА обладают большим количеством преимуществ перед аналогичными устройствами в стандартном исполнении:

  1. Низкий уровень потерь на нагрев проводников и перемагничивание обмоток ВН и НН.
  2. Эргономичное размещение в ограниченном пространстве за счет отсутствия: навесных охладителей, РПН, расширительного бачка.
  3. Магнитопровод производится из качественной электротехнической стали по методу Stap-lap, что обеспечивает низкие потери на перемагничивание и значительное снижение шума работающего трансформатора ТМГ 12 энергосберегающего 1000 кВА.
  4. Высокая устойчивость к токовым перегрузкам и электродинамическим усилиям при коротком замыкании.
  5. Герметичная конструкция бака исключает прямой контакт масла с воздухом, поэтому исключено окисление, увлажнение и шламообразование.

Технические характеристики трансформатора ТМГ 12 энергосберегающего 1000 кВА

transformator.ru

Трансформатор ТМГ 1000 малошумный

Трансформатор ТМГ 1000 малошумный

Трансформатор ТМГ 1000 малошумный

Вашему вниманию представлены герметичные трансформаторы ТМГ 1000 малошумные, эксплуатируемые в электрических распределительных сетях потребителей, а также в тех случаях, когда необходимо удовлетворить нужды отдельных энергетических объектов.


Чтобы была возможность регулировать напряжение ступенчатым образом, трансформатор ТМГ 1000 малошумный обязательно оснащается устройством для переключения без возбуждения (сокращённо – ПБВ). Оно насчитывает сразу пять ступеней, позволяющих регулировать напряжение на диапазон 2х2,5 % от номинального.


Следует помнить, что в случае переключения ступеней на ПБВ и смены напряжения трансформатор ТМГ 1000 малошумный обязательно отключается от питания, снимается напряжение на всех выводах.


Эксплуатационный срок трансформаторов ТМГ 1000 малошумных составляет, как минимум, 25 лет, но при условии, что соблюдаются все требования, рекомендации и правила по их применению.

Технические характеристики трансформатора ТМГ 1000 малошумного




Тип трансформатораМощность трансформатора,
кВА
Номинальное высшее
напряжение, кВ
Номинальное низшее
напряжение, кВ
Схема и группа
соединения
Uk,
%
Ixx, %Потери
x.x., Вт
Потери
к.з., кВт*
Масса полная, кг
ТМГ 1000 малошумный10006;1010,0 кВД/Ун-11
У/Ун-0
УН/Д-11
5,50,61250108002600

Главной частью трансформатора ТМГ 1000 малошумного, делающего его столь эффективным силовым устройством, можно назвать герметичный бак, выполненный в форме прямоугольника, не содержащий маслорасширительного бачка. Масло в такой стальной бак с гофрированными стенками заливается при соблюдении строжайших условий глубокого вакуума.


Благодаря этому масло сохраняет все свои полезные, диэлектрические свойства на протяжении всего срока эксплуатации. Нет необходимости в периодических снятиях проб масла, его защите от окисления, увлажнения и образования осадков.


Когда повышается температура масла, что приводит к его расширению, то начинается процесс деформации стенок гофрированного бака. Это позволяет компенсировать все расширения трансформаторного масла и защитить бак от разрыва.


Современные технологии позволяют значительно снизить потери при работе трансформатора ТМГ 1000 малошумного на холостом ходу. Во многом это стало возможным благодаря наличию материалов с отличными эксплуатационными и магнитными характеристиками.


Малые потери холостого хода не превышают 410 Вт, если значение тока отклонилось от номинальной величины на 1,2 %.


Преимущества трансформаторов ТМГ 1000 малошумных


  • Трансформатор ТМГ 1000 малошумный характеризуется низким уровнем шума за счёт опрессовки всех обмоток.
  • Ультразвуковая диагностика и проверка сварочных швов позволяет отыскать дефекты ещё на этапе производства гофрированного бака.
  • Нет нужды в профилактических работах и ревизии на протяжении всего эксплуатационного срока.
  • Наличие стеклянного указателя позволяет следить за уровнем масла.
  • Обеспечивается безопасность эксплуатации прибора за счёт применения предохранительного клапана.

Схемы трансформатора ТМГ 1000 малошумного

transformator.ru
