ТРДН-40000/110-У1, УХЛ1 – Тольяттинский Трансформатор
Трансформаторы силовые двухобмоточные ТРДН-40000/110-У1, УХЛ1 с регулированием напряжения под нагрузкой (РПН) ±16%±9 ступеней с системой охлаждения вида «Д», предназначены для преобразования и передачи электрического переменного тока.
1. Бак трансформатора
2. Расширитель
3. Ввод ВН
4. Ввод 0 ВН
5. Ввод НН
6. Радиатор панельный
7. Устройство РПН
8. Шкаф
9. Реле Бухгольца
Тип трансформатора, обозначение нормативного документа | Номи- | Номи- | Схема и группа соеди- | Потери, Вт | Напря- | Ток холос- | Габа- | ||
ВН | НН | холо- | корот- | ||||||
ТРДН-40000/110-У 1, УХЛ1 | 40000 | 115 | 6,6 -6,6; 11,0-11,0 | Yн/D-D- 11-11 | 22,0 | 170,0 | 10,5 | 0,28 | 6500x 4000x 6000 |
Габаритные размеры указаны ориентировочно и уточняются при оформлении заказа на трансформатор.
Наименование | Масса, кг |
Масло, подлежащее доливке | 4850 |
Транспортная с маслом | 53400 |
Полная масса масла | 17000 |
Полная масса | 63200 |
Ещё по теме:
silovoytransformator.ru
ТДН-40000/110-У1, УХЛ1 – Тольяттинский Трансформатор
Трансформаторы силовые ТДН-40000/110-У1, УХЛ1 с регулированием напряжения под нагрузкой (РПН) ±16%±9 ступеней с системой охлаждения вида «Д», предназначены для преобразования и передачи электрического переменного тока.
1. Бак трансформатора | 6. Радиатор панельный | Наименование | Масса кг |
2. Расширитель | 7. Устройство РПН | Часть активная | 4350 |
3. Ввод 0 ВН | 8. Шкаф | Транспортная с маслом | 51610 |
4. Ввод ВН | 9. Фильтр термосифонный | Полная масса масла | 14740 |
5. Ввод НН | 10. Реле Бухгольца | Полная масса | 61500 |
Тип трансформатора, обозначение нормативного документа | Номи- | Номи- | Схема и группа соеди- | Потери, Вт | Напря- | Ток холос- | Габа- | ||
ВН | НН | холо- | корот- | ||||||
ТДН-40000/110-У 1, УХЛ1 | 40000 | 115 | 6,6 11,0 38,5 | YH/D-1 1 | 22,0 | 170,0 | 10,5 | 0,28 | 6500x 4000x 6000 |
Габаритные размеры указаны ориентировочно и уточняются при оформлении заказа на трансформатор.
Ещё по теме:
silovoytransformator.ru
Наименование и размерность показателя |
ТРДН–40000/110-У1 |
|
Климатическое исполнение и категория размещения |
У1 |
|
Номинальная мощность, кВА |
обмотка ВН |
40000 |
обмотка НН |
40000 |
|
Номинальная частота, Гц |
50 |
|

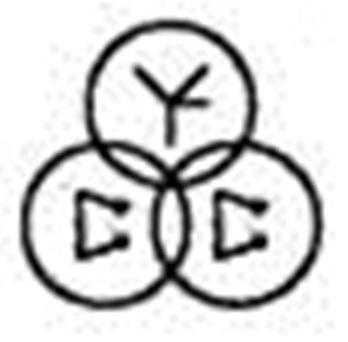

Схема и группа соединения обмоток |
Υн/Δ-∆–11-11 |
|
Номинальное значение напряжения, кВ |
ВН |
115 |
НН |
11 |
|
Напряжение короткого замыкания (ВН-НН), % |
10,5 |
|
Ток холостого хода, не более, % |
0,55 |
|
Ступени регулирования РПН в нейтрали ВН |
±9х1,78% |
|
Испытательное напряжение полных грозовых импульсов |
линейного зажима, кВ |
480 |
зажима нейтрали, кВ |
200 |
|
Испытательное напряжение одноминутное 50 Гц |
линейного зажима, кВ |
200 |
зажима нейтрали, кВ |
100 |
|
Вид системы охлаждения |
Д |
|
Передвижение трансформатора |
поперечно-продольное |
|
Ширина колеи, мм |
продольного перемещения |
1524 |
поперечного перемещения |
2000 |
|
Форма катков |
с ребордой поворотные |
|
Напряжение питания, В |
цепей управления |
~220 |
цепей сигнализации |
=220 |
|
двигателей РПН |
~380 |
|
Коэффициент трансформации |
600-400-300-200/5А |
|
Сердечник №1 (класс/ нагрузка /кратность) |
0,5/20ВА/5 |
|
Сердечник №2 (класс/ нагрузка /кратность) |
5Р/40ВА/20 |
|
Газовое реле трансформатора |
на 2 независимых сигнальных и 2 независимых отключающих контакта |
|
Защитное реле РПН |
на 2 независимых контакта |
|
Высоковольтные вводы 110 кВ |
с твердой RIP изоляцией |
|
Внешняя изоляция |
категории II (Б) по ГОСТ 9920-89 |
|
Масса, кг |
активной части |
32 250 |
масла, необх. для работы |
15 100 |
|
транспортная |
50 100 |
|
полная |
62 000 |
|
Отправка (с маслом/без масла) |
с маслом |
|
Масло для доливки (сухое, очищенное) |
в комплекте поставки |
|
Габаритные размеры: длина (L)х ширина(B)х высота (H), мм |
5690х4390х5700 |
|
Транспортные размеры (максимальные), LxBxH, мм |
5200х2100х3640 |
|
Полный срок службы, лет |
25 |
www.bemz.by
ТРАНСФОРМАТОР СИЛОВОЙ ТДТН-40000/110 » ОАО “БЭЗ”
ТДТН-40000/110-У1 – силовой масляный трехфазный трехобмоточный трансформатор с регулированием напряжения под нагрузкой и системой охлаждения «Д» предназначен для работы в электрических сетях общего назначения 110 кВ. Трансформатор предназначен для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 6 или 10 кВ низшего напряжения. Трансформатор рассчитан на работу в районах с умеренным климатом на открытом воздухе. Климатическое исполнение У1, категория размещения по ГОСТ 15150. Температура окружающего воздуха при эксплуатации в рабочем состоянии от минут – 45 оС до + 40 оС.
Скачать Трансформатор ТДТН-40000/110-У1 [2,4 Mb] (cкачиваний: 146)
Посмотреть онлайн файл: Трансформатор ТДТН-40000/110-У1
Технические характеристики
Наименование и размерность показателя |
ТДТН–40000/110-У1 |
|
Климатическое исполнение и категория размещения |
У1 |
|
Номинальная мощность, кВА |
обмотка ВН |
40000 |
обмотка СН |
40000 |
|
обмотка НН |
40000 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
Υн/Δ-∆–11-11 |
|
Номинальное значение напряжения, кВ |
ВН |
115 |
СН |
11 |
|
НН |
6,6 |
|
Напряжение короткого замыкания (ВН-НН), % |
10,5 |
|
Ток холостого хода, не более, % |
0,55 |
|
Потери холостого тока, кВт |
39 |
|
Коэффициент трансформации трансформаторов тока |
600-400-300-200/5А |
|
Диапазон регулирования РПН в нейтрали ВН |
±16,02% ± 9 ст. |
|
Класс напряжения нейтрали, кВ |
35 |
|
Вид системы охлаждения |
Д |
|
Передвижение трансформатора |
поперечно-продольное |
|
Ширина колеи, мм |
продольного перемещения |
1524 |
поперечного перемещения |
2000 |
|
Форма катков |
с ребордой поворотные |
|
Допустимые перегрузки трансформатора |
По ГОСТ 14209-97 |
|
Требования к электрической прочности изоляции |
по ГОСТ 1516.3-96 |
|
Габаритные размеры: длина (L) х ширина (B) х высота (H), мм |
6960 x 4350 x 5580 |
|
Масса трансформатора, полная, кг |
77 800 |
|
Полный срок службы, лет |
25 |

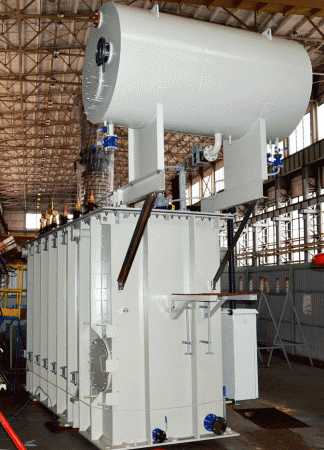

Трансформатор силовой ТДТН-40000/110. Общий вид.
1. Вид спереди ТДТН-40000/110.
2. Вид сбоку ТДТН-40000/110.
3. Вид сверху ТДТН-40000/110.
Схема соединения обмоток ТДТН-40000/110
