ВСТРОЕННЫЕ ТРАНСФОРМАТОРЫ ТОКА. | Учёт и Контроль

ВСТРОЕННЫЕ ТРАНСФОРМАТОРЫ ТОКА.

Положение  ГОСТ 11677-75 регламентирует установку одинаковых встроенных трансформаторов тока на выводы силовых трансформаторов. Встроенные трансформаторы тока предназначены для раздельной передачи сигнала измерительной информации для приборов измерения и устройств защиты, а так же  управления в установках переменного тока любого класса напряжения при сохранении заданных характеристик. Как правило, трансформаторы тока устанавливаются на вводах стороны высокого напряжения.

Встроенный трансформатор тока представляет собой конструкцию,  основу которой составляет  тороидальный  магнитопровод – ленточный, выполнен из электротехнической стали  на котором равномерно намотана вторичная обмотка. Важно соблюдение маркировки ( она стандартная ): вторичные выводы имеют маркировку 1И1 - 1И2 и 2И1 - 2И2 и подводятся к клемнику  с защитной крышкой с резиновым уплотнителем. На корпусе трансформатора нанесена маркировка, которая определяет направление первичного тока  Л1 – Л2.  Первичной обмоткой трансформатора обычно служит высоковольтный ввод силового трансформатора.

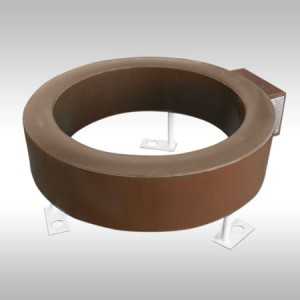

Рис.1. Встроенные трансформаторы тока.

Встроенные трансформаторы тока ТВ – ЭК изготавливаются в климатическом исполнении У, УХЛ или Т для категорий размещения 1,2,3, исполнении:

  1. М1 – без литой изоляции, размещается внутри силовых трансформаторов в масляной среде;
  2. М2 – с литой полиуретановой изоляцией для внутренней установки, размещение внутри токопроводов;
  3. М3 -  с литой полиуретановой изоляцией для внешней установки, наружное размещение.

Условное обозначение структуировано следующим образом:

ТВ [ А ] - [ Б ] - [ В ] / [ Г ]  [ Д ]*2,

Где:     ТВ – трансформатор встроенный;

[ А ] – номинальное напряжение силового трансформатора, кВ;

[ Б ] – номер конструктивного варианта;

[ В ] – номинальный первичный ток А;

[ Г ] – номинальный вторичный ток А;

[ Д ]*2 – климатическое исполнение.

Встроенные трансформаторы тока являются удобным и экономичным вариантом для  использования в современных АИИС КУЭ и для совершенствования узлов релейной защиты.

fidercom.ru

Трансформатор тока — принцип работы, устройство и назначение

Для моделирования процессов, протекающих в электрических установках, а также безопасного измерения требуется проведение преобразований одних электрических величин в другие, аналогичные, имеющие измененные пропорционально значения. Трансформаторы тока (ТТ) работают на основе электромагнитной индукции, закон которой действует в магнитном и электрическом поле. Он проводит преобразование вектора тока первичного значения с соблюдением пропорции в его пониженное значение с точной передачей угла и величины по модулю.

Трансформатор, в котором вторичное значение протекающего тока пропорционально первичной величине тока, имеющего сдвиг, равный нулю, когда он правильно включен, — это трансформатор тока. У ТТ первичная обмотка включается последовательно в цепь на токопровод, а вторичная обмотка имеет нагрузку в виде измерительных приборов для создания условия протекания электротока по ней, который по величине пропорционален величине тока в первичной обмотке.

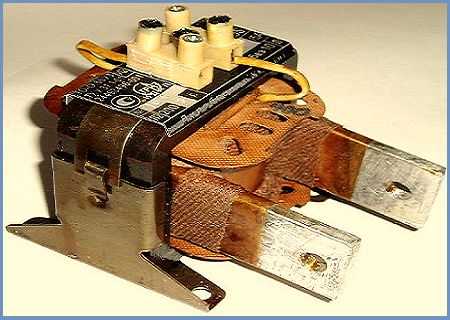

Трансформаторы тока

Необходимо отметить, что в ТТ (высокого напряжения) первичная обмотка имеет изоляцию от вторичной обмотки, так как она одним концом заземляется, и потенциал во вторичной обмотке приравнивается к потенциалу земли.

Существует разделение токовых трансформаторов на измерительные и защитные, бывают случаи, когда эти функции в ТТ совмещаются. Трансформатор тока предназначен для передачи измеряемых величин измерительным приборам. Место установки ТТ такого вида на высокой стороне, когда нет возможности провести измерения величин непосредственно приборами измерения, когда высокий ток или напряжение. Приборы измерений (обмотки ваттметров, амперметр, счетчик учета, другие приборы) подключаются к вторичной обмотке ТТ. Назначение трансформатора тока заключается в следующем:

  • возможность преобразования любой величины переменного тока в значение, возможное для измерения приборами стандартного измерения величин;
  • безопасность персонала, проводящего измерения, от доступа к высокому напряжению.

Защитные трансформаторы тока назначение имеют для передачи информации измерений в приборы и устройства управления и защиты, они обеспечивают:

  • возможность преобразования любой величины переменного тока в значение для обеспечения работы релейной защиты;
  • безопасность персонала, который работает с релейной защитой, от доступа к высокому напряжению.

Как работает устройство?

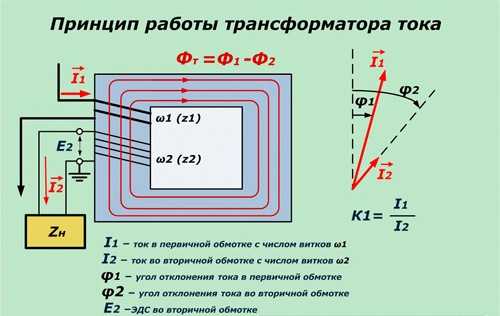

Принцип работы трансформатора тока

Через первичную обмотку токового трансформатора с количеством витков w1 и сопротивлением z1 протекает ток трансформатора I1, этот процесс формирует магнитный поток Ф1, который улавливает сердечник трансформатора (магнитопровода), расположенный под 90 градусов к вектору тока I1. Такое положение сердечника не допускает потерь электроэнергии, когда происходит ее преобразование в магнитную энергию.

Когда поток Ф1 пересекает обмотку с витками w2, он наводит в ней ЭДС (Е2), которая воздействует на обмотку, и в ней возникает ток I2, который протекает по вторичной катушке с сопротивлением z2, и сопротивление подключенной нагрузки (z нагрузки). Во вторичной цепи происходит падение напряжения на зажимах U2.

В данной схеме принципа действия трансформатора тока показано, как находится коэффициент трансформации — это значение К1, которое задается при разработке устройства и тестируется на заводе. Класс точности определяется метрологической инстанцией и показывает реальные значения трансформации. На практике этот коэффициент определяют по номинальным параметрам, так, 1000/5 говорит о том, что при токе в 1000 ампер первичной обмотки вторичная обмотка будет иметь 5 ампер нагрузки.

Как классифицируются токовые трансформаторы?

Специалисты классифицируют токовые трансформаторы, предназначенные для защиты и измерений, по выраженным признакам:

  1. Размещение и установка, когда токовые трансформаторы могут монтироваться:
  • на открытой площадке — ГОСТ15150-69, категория размещения №1;
  • закрытое помещение — ГОСТ15150-69;
  • встраиваемые токовые трансформаторы в электрическое оборудование — ГОСТ 15150-69;
  • токовые трансформаторы для установки в специальном оборудовании (шахты, корабли, электропоезда, другое оборудование).
  1. Метод установки: трансформаторы тока проходные, которые устанавливаются в стеновых проемах или других конструкциях, опорные ТТ устанавливаются на плоскости, встраиваемые токовые трансформаторы в щиты электрооборудования.
  2. Коэффициент трансформации. Может быть один или несколько, которые получаются изменением числа витков первичной и вторичной обмотки ТТ.
  3. Количество ступеней трансформации: каскадные, одноступенчатые.
  4. Количество витков в первичной обмотке: многовитковые токовые трансформаторы, одновитковые ТТ.
Схема токового трансформатора

Одновитковые трансформаторы тока имеют стержневую первичную обмотку (3 трансформатор), а также могут иметь U-образную форму (4 трансформатор).

Назначение и применение

Промышленное производство выпускает токовые трансформаторы для решения задач учета электроэнергии, с целью защиты силовых трансформаторов и линии передачи электрической энергии.

Выносные токовые трансформаторы На оборудовании применяются конструкции встроенных токовых трансформаторов, для размещения непосредственно на силовом объекте, устройства со стороны 110 кВ

Высоковольтные токовые трансформаторы вместо изолятора применяют специальное трансформаторное масло.

Конструкция трансформатора тока марки ТФЗМ для работы на линии 35 кВ

Трансформаторы тока на линии до 10 кВ в качестве изоляционного материала между обмотками применяют твердые изоляционные материалы.

ТПЛ-10

Возможные неисправности

Наиболее частые неисправности в токовых трансформаторах, по мнению специалистов, следующие:

  • нарушение изоляции в обмотках, когда изделие работает под нагрузкой из-за тепловой перегрузки, механического удара, из-за плохого монтажа;
  • межвитковое замыкание в ТТ, происходит утечка тока, возможность КЗ (короткого замыкания).

Для улучшения эффективной работы рекомендуется делать поверку работы ТТ при помощи тепловизора, когда проявляются некачественные контакты и достигается понижение температурного режима работы оборудования. Проверку ТТ на КЗ должны периодически делать работники лабораторий. Эти действия включают:

  • снятие характеристик по току и напряжению;
  • нагрузка ТТ посторонним источником;
  • снятие параметров в действующей схеме;
  • проведение аналитических исследований по выявлению коэффициента трансформации.
Об обмотке

Требования к конструкции

Когда проектируются токовые трансформаторы, должны соблюдаться следующие требования:

  1. Выводы первичной обмотки делаются по ГОСТ 10434-82, для ТТ наружного исполнения учитывается ГОСТ 21242-75. Выводы вторичной обмотки делаются также по ГОСТ 10434-82, они могут располагаться на конструкции изделия, в который встраивается токовый трансформатор. Для наружного исполнения выводы контактов вторичной обмотки должны закрываться специальной крышкой, в коробке, которая не пропускает влагу.

Маркировка выводов:

  1. Когда в качестве изолятора используется трансформаторное масло, этот вид ТТ должен иметь компенсатор (расширитель), а также указатель количества масла по уровню. Масло расширитель должен иметь достаточный объем для обеспечения работы ТТ во всех режимах и нужного для этого количества масла.
  2. В токовых трансформаторах с указателем количества масла его размер должен быть достаточным для определения объема масла в расширителе с расстояния, безопасного для здоровья персонала.
  3. Если токовый трансформатор весит больше 50 кг, он обязательно оборудуется креплением для подъема. Существуют марки ТТ, в которых нельзя сделать крепления, для этого в документации указывается место для его охвата.
  4. В ТТ, имеющем на вторичной обмотке напряжение больше 350 вольт, должна быть предостерегающая надпись: «Опасно! Высокое напряжение!».
  5. Если токовый трансформатор не встроенной конструкции, он оборудуется контактной площадкой для заземления. Возле зажима заземления устанавливается специальный знак ГОСТ 21130-75.

Как выбрать токовый трансформатор для прибора учета электроэнергии

Для выбора нужного вам ТТ необходимо руководствоваться следующей информацией:

  • знать параметры сети, номинальное напряжение;
  • какой будет ток в первичной и вторичной обмотке ТТ;
  • какой у токового трансформатора коэффициент;
  • класс точности изделия;
  • конструкция токового трансформатора.

Когда определяются параметры напряжения, надо принимать максимально возможное значение напряжения. Для счетчика 0,4 кВ рекомендуется токовый трансформатор 0,66 кВ.

Как подключить счетчик через токовый трансформатор

Величина тока на вторичной обмотке — около 5 ампер, а ток первичной обмотки можно рассчитать по коэффициенту трансформации. Необходимо учитывать всю нагрузку, выбирая коэффициент трансформации, допускается подключение ТТ с завышенным коэффициентом трансформации.

Выбор ТТ по классу точности зависит от цели, в которых используется изделие, коммерческий учет рекомендует класс точности не ниже 0,5S, а для условий технического учета достаточная точность — 1S.

Вывод

Схема замещения ТТ позволяет определить его точность, кроме того, используя схему замещения токового трансформатора можно описать все процессы, протекающие в нем, можно построить векторную диаграмму, но необходимо учесть разницу на намагничивание сердечника вторичной обмотки. Чем больше отклонения в замещенной схеме, тем меньше класс точности ТТ.

Похожие статьи:

domelectrik.ru

Встроенный трансформатор - ток - Большая Энциклопедия Нефти и Газа, статья, страница 2

Встроенный трансформатор - ток

Cтраница 2

Встроенные трансформаторы тока предназначены для установки на вводах 35 кВ и выше масляных баковых выключателей и силовых трансформаторов.  [16]

Встроенные трансформаторы тока применяются в установках 35 кВ и более. В вводы высокого напряжения масляных выключателей и силовых трансформаторов встраиваются магнитопроводы со вторичными обмотками. Вторичные обмотки встроенных трансформаторов тока имеют отпайки, позволяющие регулировать коэффициент трансформации в соответствии с первичным током. Для встраивания в масляные выключатели применяются трансформаторы тока серий ТВ, ТВС, ТВ У. Каждому типу масляного бакового выключателя - соответствует определенный тип трансформатора тока, паспортные данные которых приводятся в каталогах выключателей и в справочниках. Для встраивания в силовые трансформаторы или автотрансформаторы применяются трансформаторы тока серии ТВТ.  [17]

Встроенные трансформаторы тока обычно упаковываются и отправляются с завода в кожухах, в которых они устанавливаются на трансформатор. Эти кожухи герметизируются и заливаются сухим маслом, что надежно защищает изоляцию трансформаторов тока от увлажнения. По прибытии трансформаторов тока на место необходимо убедиться в наличии масла внутри кожухов, после чего они могут храниться под навесом до начала монтажа.  [18]

Встроенные трансформаторы тока ТВ и ТВД являются частью масляных выключателей с номинальным напряжением 35 кв и выше. Кольцевой сердечник встроенного трансформатора тока со вторичной обмоткой установлен на проходном изоляторе выключателя со стороны бака.  [20]

Встроенные трансформаторы тока ТВ и ТВД являются частью масляных выключателей с номинальным напряжением 35 кв и выше. Кольцевой сердечник встроенного трансформатора тока с вторичной обмоткой установлен на проходном изоляторе выключателя со стороны бака. Таким образом, трансформатор тока не требует особого изолятора и первичной обмотки, в качестве которой ему служит токоведущий стержень проходного изолятора.  [22]

Встроенные трансформаторы тока классов напряжения 35 - 110 кв, залитые маслом, должны быть проверены на наличие в них масла и герметичность уплотнений. Вспомогательную аппаратуру - термометры со всеми деталями к ним, газовое реле, запасной изоляционный материал и другие детали - следует хранить в заводской упаковке в сухом помещении.  [23]

Встроенные трансформаторы тока крупных выключателей имеют значительный вес, и их установка выполняется при помощи крана или другого подъемного механизма. Подъем осуществляется с применением разборного приспособления ( рис. 35), размеры которого зависят от величины трансформатора тока.  [25]

Встроенным трансформатором тока принято считать трансформатор, в котором первичной обмоткой с измеряемым током служат элементы токоведущих частей различных электрических аппаратов. Встроенные ТТ устанавливаются на баковых масляных выключателях, на некоторых проходных изоляторах в распределительных устройствах, а также на генераторных токопроводах. На одном аппарате возможна установка нескольких встроенных ТТ.  [26]

Все встроенные трансформаторы тока, бакелитовые цилиндры и другие изоляционные детали, прибывающие в отдельной таре, заполненной маслом, должны храниться в закрытом помещении.  [27]

У встроенных трансформаторов тока характеристику намагничивания следует снимать дважды: до закладки трансформатора тока во втулку для проверки его исправности и после установки втулки вместе с трансформатором тока на место.  [29]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Трансформатор тока принцип работы - Всё о электрике в доме

Классификация и принцип работы трансформатора тока

Трансформаторы тока классифицируются:

  • по числу коэффициентов трансформации: с одним коэффици­ентом трансформации; с несколькими коэффициентами трансфор­мации, получаемыми изменением числа витков первичной или вторичной обмотки, или обеих обмоток, или применением нескольких вторичных обмоток с различным числом витков, соот­ветствующим различному номинальному вторичному току;
  • по числу ступеней трансформации: одноступенчатые; кас­кадные (многоступенчатые), т. е. с несколькими ступенями транс­формации тока;
  • по выполнению первичной обмотки: одновитковые; многовитковые.

Схема подключения трёхфазного электросчётчика через трансформаторы тока.

Одновитковые трансформатоьры тока имеют 2 разновидности:без собственной первичной обмотки; с собственной первичной обмоткой. Одновитковые трансформаторы тока, не имеющие собственной первичной обмотки, выполняются встроенными, шинными или разъемными.

Встроенный трансформатор тока представляет собой магнитопровод с намотанной на него вторичной обмоткой. Он не имеет собственной первичной обмотки. Ее роль выполняет токоведущий стержень проходного изолятора. Этот трансформатор тока не имеет изоляционных элементов между первичной и вто­ричной обмотками. Их роль выполняет изоляция проходного изо­лятора.

Трансформатор тока ТПЛ-10: 1 — сердечник Р; 2 — сердечник класса 0,5; 3 — литой корпус; 4 — выводы первичной обмотки; 5 — выводы вторичных обмоток; 6 — крепежный уголок; 7 — заземляющий болт; 8 — паспортный щиток; 9 — предупредительная табличка.

Собственная первичная обмотка ТТ — токоведущий стержень проходного изолятора (шина). В шинном трансформаторе тока роль первичной обмотки выполняют одна или несколько шин распределительного устрой­ства, пропускаемые при монтаже сквозь полость проходного изоля­тора. Последний изолирует такую первичную обмотку от вто­ричной.

Разъемный трансформатор тока 2 тоже не имеет собственной первичной обмотки. Его магнитопровод состоит из 2-х частей, стягиваемых болтами. Он может размыкаться и смыкаться вокруг проводника с током, являющимся первичной обмоткой этого ТТ. Изоляция между первичной и вторичной обмотками наложена на магнитопровод со вторичной обмоткой.

Одновитковые ТТ, имеющие собственную первичную обмотку, выполняются со стержневой первичной обмоткой или с U-образной.

Трансформатор тока 3 имеет первичную обмотку в виде стержня круглого или прямоугольного сечения, закрепленного в проход­ном изоляторе.

Трансформатор тока 4 имеет U-образную первичную обмотку, выполненную таким образом, что на нее наложена почти вся внутренняя изоляция ТТ.

Многовитковые трансформаторы тока изготовляются с катушечной первичной обмоткой, надеваемой на магнитопровод; с петлевой первичной обмоткой 5, состоящей из нескольких витков; со звеньевой первичной обмот­кой 6, выполненной таким образом, что внутренняя изоляция трансформатора тока конструктивно распределена между первич­ной и вторичной обмотками, а взаимное расположение обмоток напоминает звенья цепи; с рымовидной первичной обмоткой, выполненной таким образом, что внутренняя изоляция трансфор­матора тока нанесена в основном только на первичную обмотку, имеющую форму рыма.

Основными параметрами и характеристиками трансформатора тока в соответствии с ГОСТ 7746—78 «Трансформаторы тока. Общие технические требования» являются:

Электромагнитная схема трансформатора.

  1. Номинальное напряжение — действующее значение ли­нейного напряжения, при котором предназначен работать трансформатор тока, указываемое в паспортной таблице трансформатора тока. Для отечественных трансформаторов тока принята следующая шкала номинальных на­пряжений, кВ: 0,66; 6; 10; 15; 20; 24; 27; 35; 110; 150; 220; 330; 500; 750; 1150.
  2. Номинальный первичный ток I1н, указываемый в паспортной таблице трансформатора тока, — ток, проходящий по первичной обмотке, при котором предусмотрена продолжительная работа трансформатора тока. Для оте­чественных трансформаторов тока принята следующая шкала номинальных первичных токов, А: 1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000- 8000; 10 000; 12 000; 14 000; 16 000; 18 000; 20 000; 25 000; 28 000 ; 32 000, 35 000; 40 000. В трансформаторах тока, предназначенных для комплектова­ния турбо- и гидрогенераторов, значения номинального тока свыше 10 000 А могут отличаться от приведенных в данной шкале зна­чений. Трансформаторы тока, рассчитанные на номинальный первич­ный ток 15; 30; 75; 150; 300; 600; 750; 1200; 1500; 3000 и 6000 А, должны допускать неограниченно длительное время наибольший рабочий первичный ток, равный соответственно 16; 32; 80; 160; 320, 630; 800; 1250; 1600; 3200 и 6300 А. В остальных случаях наибольший первичный ток равен номинальному первичному току.
  3. Номинальный вторичный ток I2н, указываемый в пас­портной таблице трансформаторов тока, — ток, проходящий по вторичной обмотке. Номинальный вторичный ток принимается равным 1 или 5 А, причем ток 1 А допускается только для трансформаторов тока с номинальным пер­вичным током до 4000 А. По согласованию с заказчиком допу­скается изготовление трансформатора тока с номинальным вторичным током 2 или 2,5 А.
  4. Вторичная нагрузка трансформатора тока z2н соответствует полному сопро­тивлению его внешней вторичной цепи, выраженному в омах, с указанием коэффициента мощности. Вторичная нагрузка может также характеризоваться полной мощностью в вольт-амперах, потребляемой ею при данном коэффициенте мощности и номиналь­ном вторичном токе. Вторичная нагрузка с коэффициентом мощности cos ср2 = 0,8, при которой гарантируется установленный класс точности трансформатора тока или предельная кратность первичного тока относительно его но­минального значения, называется номинальной вто­ричной нагрузкой трансформатора тока z2н.ном Для отечественных трансформаторов тока установлены следую­щие значения номинальной вторичной нагрузки S2н .ном, выра­женной в вольт-амперах, при коэффициенте мощности cos р2 = 0,8: 1; 2; 2,5; 3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 90; 100; 120. Соответствующие значения номинальной вторичной нагрузки (в омах) определяются выражением Z2н. ном = S2н. ном/I2н^2.
  5. Коэффициент трансформации трансформатора тока равен отношению первич­ного тока ко вторичному. В расчетах трансформаторов тока применяются 2 величины: действительный коэффициент трансформации n и номинальный коэффициент трансформации nн. Под действительным коэффици­ентом трансформации n понимается отношение действительного первичного тока к действительному вторичному. Под номиналь­ным коэффициентом трансформации nн понимается отношение номинального первичного тока к номинальному вторичному.
  6. Стойкость трансформатора тока к механическим и тепловым воздействиям характеризуется током электродинамической стойкости и током термической стойкости.

Измерительный трансформатор тока. Схема включения.

Ток электродинамической стойкости Iд равен наибольшей амп­литуде тока короткого замыкания за все время его протекания, которую трансформатор выдерживает без повреждений, препятствующих его дальнейшей исправной работе. Ток Iд характеризует способность трансформатора тока противостоять механическим (электродинамическим) воздей­ствиям тока короткого замыкания.

Электродинамическая стой­кость может характеризоваться также кратностью Kд, представля­ющей собой отношение тока электродинамической стойкости к амплитуде номинального первичного тока. Требования электро­динамической стойкости не распространяются на шинные, встроенные и разъемные трансформаторы тока.

Ток термической стойкости Itт равен наибольшему действую­щему значению тока короткого замыкания за промежуток Tт, которое трансформатор тока выдерживает в течение всего промежутка времени без нагрева токоведущих частей до температур, превышающих допу­стимые при токах короткого замыкания и без повре­ждений, препятствующих его дальнейшей работе.

Элементами, участвующими в преобразо­вании тока, являются пер­вичная 1 и вторичная 2 об­мотки, намотанные на один и тот же магнитопровод 3. Первичная обмотка включается последовательно (в рас­сечку токопровода высокого напряжения 4), т. е. обтекается током линии I1. Ко вторичной обмотке подключаются измерительные приборы (амперметр, токовая обмотка счетчика) или реле. При ра­боте трансформатора тока вторичная обмотка всегда замкнута на нагрузку.

Первичную обмотку совместно с цепью высокого напряжения называют первичной цепью, а внешнюю цепь, получаю­щую измерительную информацию от вторичной обмотки трансфор­матора тока (т. е. нагрузку и соединительные провода), называют вторичной цепью. Цепь, образуемую вторичной об­моткой и присоединенной к ней вторичной цепью, называют ветвью вторичного тока.

Из принципиальной схемы трансформатора видно, что между первичной и вторичной обмотками не имеется электрической связи. Они изолированы друг от друга на полное рабочее напря­жение. Это и позволяет осуществить непосредственное присоеди­нение измерительных приборов или реле ко вторичной обмотке и тем самым исключить воздействие высокого напряжения, при­ложенного к первичной обмотке, на обслуживающий персонал. Так как обе обмотки наложены на один и тот же магнитопровод, то они являются магнитно-связанными.

Рисунок 1. Схема трансформатора тока.

На рис. 1 изображены только те элементы трансформатора тока, которые участвуют в преобразовании тока. Конечно, трансформатор тока имеет много других элементов, обеспечивающих требуемый уро­вень изоляции, защиту от атмосферных воздействий, надлежащие монтажные и эксплуатационные характеристики. Однако они не принимают участия в преобразовании тока и будут рассмат­риваться ниже в соответствующих главах.

Перейдем к рассмотрению принципов действия трансформатора тока. По первичной обмотке 1 трансформатора про­ходит ток I1 называемый первичным. Он зависит только от параметров первичной цепи. Поэтому при анализе явлений, происходящих в трансформаторе тока, первичный ток можно считать заданной величиной. При прохождении первичного тока по первичной обмотке в магнитопроводе создается перемен­ный магнитный поток Ф1, изменяющийся с той же частотой, что и ток I1. Магнитный поток Ф1 охватывает витки как первичной, так и вторичной обмоток.

Пересекая витки вторичной обмотки, магнитный поток Ф1 при своем изменении индуцирует в ней элект­родвижущую силу. Если вторичная обмотка замкнута на некото­рую нагрузку, т. е. к ней присоединена вторичная цепь, то в такой системе «вторичная обмотка — вторичная цепь» под действием индуцируемой э. д. с. будет проходить ток. Этот ток согласно закону Ленца будет иметь направление, противоположное на­правлению первичного тока I1.

Ток, проходящий по вторичной обмотке, создает в магнитопроводе переменный магнитный поток Ф2, который направлен встречно магнитному потоку Ф1. Вследствие этого магнитный поток в магнитопроводе, вызванный первичным током, будет уменьшаться. В результате сложения магнитных потоков Ф1 и Ф2 в магнитопроводе устанавливается результирующий магнитный поток Ф0 = Ф1 — Ф2, составляющий несколько процентов магнитного по­тока Ф1. Поток Ф0 и является тем звеном, посред­ством которого осуществляется передача энергии от первичной обмотки ко вторичной в процессе преобразования тока.

Результирующий магнитный поток Ф0, пересекая витки обеих обмоток, индуцирует при своем изменении в первичной обмотке противо-э. д. с. Ех, а во вторичной обмотке — э. д. с. Ей. Так как витки первичной и вторичной обмоток имеют примерно одинаковое сцепление с магнитным потоком в магнитопроводе (если прене­бречь рассеянием), то в каждом витке обеих обмоток индуцируется одна и та же э. д. с. Под воздействием э. д. с. Е2 во вторичной обмотке протекает ток I2, называемый вторичным током.

Понижающий трансформатор напряжения.

Если обозначить число витков первичной обмотки через W1, а вторичной обмотки — через W2, то при протекании по ним соот­ветственно токов I1 и I2 в первичной обмотке создается магнито­движущая сила F1 = I1*W1, называемая первичной маг­нитодвижущей силой (м. д. с), а во вторичной обмотке — магнитодвижущая сила F2 = I2*W2, называемая вто­ричной м. д. с. Магнитодвижущая сила измеряется в ам­перах.

При отсутствии потерь энергии в процессе преобразования тока магнитодвижущие силы F1 и F2 должны быть численно равны, но направлены в противоположные стороны. Трансформатор тока, у которого процесс преобразования тока не сопровождается потерями энергии, называется и де а л ь н ы м. Для идеального трансформатора тока справедливо следую­щее векторное равенство:

F1=-F2 или I1W1=I2W2

Из этого равенства следует ,что I1/I2=W2/W1=n т. е. токи в обмотках идеального трансформатора тока обратно пропорциональны числам витков.

Отношение первичного тока ко вторичному I1/I2 или числа витков вторичной обмотки к числу витков первичной обмотки W2/W1 называется коэффициентом трансформа­ции п идеального трансформатора тока. Учитывая это равенство. можно написать I1=I2*W2/W1=I2*n т. е. первичный ток I1 равен вторичному току I2, умноженному на коэффициент трансформации трансформатора тока n.

В реальных трансформаторах тока преобразование тока сопровождается потерями энергии, расходуемой на создание магнитного потока в магнитопроводе, на нагрев и перемагничивание магнитопровода, а также на нагрев проводов вторичной обмотки и вторичной цепи. Эти потери энергии нарушают установленные выше равенства для абсолютных значений м. д. с. F1 и F2.

В реальном трансформа­торе первичная м. д. с. должна обеспечить создание необходимой вторичной м. д. с, а также дополнительной м. д. с, расходуе­мой на намагничивание магнитопровода и покрытие других по­терь энергии. Следовательно, для реального трансформатора урав­нение будет иметь следующий вид:
где — полная м. д. с. намагничивания, затрачиваемая на про­ведение магнитного потока Фо по магнитопроводу, на нагрев и перемагничивание его.

В соответствии с этим равенство примет вид

где i0 — ток намагничивания, создающий в магнитопроводе магнитный поток Ф0 и являющийся частью первичного тока 11ш. Разделив все члены уравнения на W1, получим i1=i2*W2/W1+i0. При первичном токе, не превышающем номинальный ток трансформатора, ток намагничивания обычно составляет не более 1—3% первич­ного тока, и им можно пренебречь. В этом случае I1=I2*n. Таким образом, вторичный ток трансформатора пропорциона­лен первичному току. Для понижения измеряемого тока необходимо, чтобы число витков вторичной обмотки было больше числа витков первичной обмотки.

Реальный транс­форматор тока несколько искажает результаты измерений, т. е. имеет погрешности.Иногда пользуются так называемым приведением тока к пер­вичной или вторичной обмотке I0’=I0/n.

Часть приведенного первичного тока идет на намагничивание магнитопровода, а остальная часть трансформируется во вторичную цепь, т. е. первичный ток как бы разветвляется по 2-м параллельным цепям: по цепи нагрузки и цепи намагничивания. Сопротивление первичной обмотки трансформатора тока на схеме замещения не показано, так как оно не оказывает влияния на работу трансформатора.

Извините, что пишу прямо и откровенно, но на мой взгляд данная статья хороша для студентов второго курса университета энергетического факультета(в ней прослеживаются все аспекты предэкзаменационной лекции). И второй момент достаточно мало сопутствующих тексту картинок, а какие есть можно было бы разбить и вставить в соответствующие обзатцы данной статьи(ведь все таки надо помнить, что среди посетителей сайта есть и начинающие электрики). Еще раз прошу меня извинить за откровенный комментарий.

Трансформаторы тока назначение и принцип действия

  1. Что такое трансформатор тока
  2. Назначение и принцип работы
  3. Классификация трансформаторов тока
  4. Основные параметры и характеристики
  5. Возможные неисправности трансформаторов тока

В электротехнике довольно часто возникает необходимость измерения величин с большими значениями. Для решения этой задачи применяются трансформаторы тока, назначение и принцип действия которых делает возможным проведение любых измерений. С этой целью выполняется последовательное включение первичной обмотки устройства в цепь с переменным током, значение которого необходимо измерить. Вторичная обмотка подключается к измерительным приборам. Между токами в первичной и вторичной обмотке существует определенная пропорция. Все трансформаторы этого типа отличаются высокой точностью. В их конструкцию входит две и более вторичных обмоток, к которым подключаются защитные устройства, измерительные средства и приборы учета.

Что такое трансформатор тока?

К трансформаторам тока относятся устройства, в которых вторичный ток, применяемый для измерений, находится в пропорциональном соотношении с первичным током, поступающим из электрической сети.

Включение в цепь первичной обмотки осуществляется последовательно с токопроводом. Подключение вторичной обмотки выполняется на какую-либо нагрузку в виде измерительных приборов и различных реле. Между токами обеих обмоток возникает пропорциональная зависимость, соответствующая количеству витков. В трансформаторных устройствах высокого напряжения выполняется изоляция между обмотками из расчета на полное рабочее напряжение. Как правило производится заземление одного из концов вторичной обмотки, поэтому потенциалы обмотки и земли будут примерно одинаковыми.

Все трансформаторы тока предназначены для выполнения двух основных функций: измерения и защиты. В некоторых устройствах обе функции могут совмещаться.

  • Измерительные трансформаторы передают полученную информацию к подключенным измерительным приборам. Они устанавливаются в цепях с высоким напряжением, в которые невозможно включить напрямую приборы для измерений. Поэтому только во вторичную обмотку трансформатора выполняется подключение амперметров, счетчиков, токовых обмоток ваттметров и прочих приборов учета. В результате, трансформатор преобразует переменный ток даже очень высокого значения, в переменный ток с показателями, наиболее приемлемыми для использования обычных измерительных приборов. Одновременно обеспечивается изоляция измерительных приборов от цепей с высоким напряжением, повышается электробезопасность обслуживающего персонала.
  • Защитные трансформаторные устройства в первую очередь передают полученную измерительную информацию на устройства управления и защиты. С помощью защитных трансформаторов, переменный ток любого значения преобразуется в переменный ток с наиболее подходящим значением, обеспечивающим питание устройств релейной защиты. Одновременно выполняется изоляция реле, к которых имеется доступ персонала, от цепей высокого напряжения.

Назначение трансформаторов

Трансформаторы тока относятся к категории специальных вспомогательных приборов, используемых совместно с различными измерительными устройствами и реле в цепях переменного тока. Главной функцией таких трансформаторов является преобразование любого значения тока до величин, наиболее удобных для проведения измерений, обеспечения питания отключающих устройств и обмоток реле. За счет изоляции приборов, обслуживающий персонал оказывается надежно защищен от поражения током высокого напряжения.

Измерительные трансформаторы тока предназначены для электрических цепей с высоким напряжением, когда отсутствует возможность прямого подключения измерительных приборов. Их основное назначение заключается в передаче полученных данных об электрическом токе на измерительные устройства, подключаемые к вторичной обмотке.

Немаловажной функцией трансформаторов является контроль над состоянием электрического тока в цепи, к которой они подключены. Во время подключения к силовому реле, выполняются постоянные проверки сетей, наличие и состояние заземления. Когда ток достигает аварийного значения, включается защита, отключающая все используемое оборудование.

Принцип работы

Принцип работы трансформаторов тока основан на законе электромагнитной индукции. Напряжение из внешней сети поступает на силовую первичную обмотку с определенным количеством витков и преодолевает ее полное сопротивление. Это приводит к появлению вокруг катушки магнитного потока, улавливаемого магнитопроводом. Данный магнитный поток располагается перпендикулярно по отношению к направлению тока. За счет этого потери электрического тока в процессе преобразования будут минимальными.

При пересечении витков вторичной обмотки, расположенных перпендикулярно, происходит активация магнитным потоком электродвижущей силы. Под влиянием ЭДС появляется ток, который вынужден преодолевать полное сопротивление катушки и выходной нагрузки. Одновременно на выходе вторичной обмотки наблюдается падение напряжения.

Классификация трансформаторов тока

Все трансформаторы тока можно классифицировать, в зависимости от их особенностей и технических характеристик:

  1. По назначению. Устройства могут быть измерительными, защитными или промежуточными. Последний вариант используется при включении измерительных приборов в токовые цепи релейной защиты и других аналогичных схемах. Кроме того, существуют лабораторные трансформаторы тока, отличающиеся высокой точностью и множеством коэффициентов трансформации .
  2. По типу установки. Существуют трансформаторные устройства для наружной и внутренней установки, накладные и переносные. Некоторые виды приборов могут встраиваться в машины, электрические аппараты и другое оборудование.
  3. В соответствии с конструкцией первичной обмотки. Устройства разделяются на одновитковые или стержневые, многовитковые или катушечные, а также шинные, например, ТШ-0,66.
  4. Внутренняя и наружная установка трансформаторов предполагает проходные и опорные способы монтажа этих устройств.
  5. Изоляция трансформаторов бывает сухая, с применением бакелита, фарфора, и других материалов. Кроме того, применяется обычная и конденсаторная бумажно-масляная изоляция. В некоторых конструкциях используется заливка компаундом.
  6. По количеству ступеней трансформации, устройства могут быть одно- или двухступенчатыми, то есть, каскадными.
  7. Номинальное рабочее напряжение трансформаторов может быть до 1000 В или более 1000 В.

Все характерные классификационные признаки присутствуют в условных обозначениях трансформаторов тока, состоят из определенных буквенных и цифровых символов .

Параметры и характеристики

Каждый трансформатор тока обладает индивидуальными параметрами и техническими характеристиками, определяющими область применения этих устройств.

Номинальный ток. Позволяет устройству работать в течение длительного времени без перегрева. В таких трансформаторах имеется значительный запас по нагреву, а нормальная работа возможна при перегрузках до 20%.

Номинальное напряжение. Его значение должно обеспечивать нормальную работу трансформатора. Именно этот показатель влияет на качество изоляции между обмотками, одна из которых находится под высоким напряжением, а другая заземлена.

Коэффициент трансформации. Представляет собой отношение между токами в первичной и вторичной обмотке и определяется по специальной формуле. Его действительное значение будет отличаться от номинального в связи с определенными потерями в процессе трансформации.

Токовая погрешность. Возникает в трансформаторе под влиянием тока намагничивания. Абсолютное значение первичного и вторичного тока различается между собой как раз на эту величину. Ток намагничивания приводит к созданию в сердечнике магнитного потока. При его возрастании, токовая погрешность трансформатора также увеличивается.

Номинальная нагрузка. Определяет нормальную работу устройства в своем классе точности. Она измеряется в Омах и в некоторых случаях может заменяться таким понятием, как номинальная мощность. Значение тока является строго нормированным, поэтому значение мощности трансформатора полностью зависит лишь от нагрузки.

Номинальная предельная кратность. Представляет собой кратность первичного тока к его номинальному значению. Погрешность такой кратности может достигать до 10%. Во время расчетов сама нагрузка и ее коэффициенты мощности должны быть номинальными.

Максимальная кратность вторичного тока. Представлена в виде отношения максимального вторичного тока и его номинального значения, когда действующая вторичная нагрузка является номинальной. Максимальная кратность связана со степенью насыщения магнитопровода, при котором первичный ток продолжает увеличиваться, а значение вторичного тока не меняется.

Возможные неисправности трансформаторов тока

У трансформатора тока, включенного под нагрузку, иногда возникают неисправности и даже аварийные ситуации. Как правило, это связано с нарушениями электрического сопротивления изоляции обмоток, снижением их проводимости под влиянием повышенных температур. Негативное влияние оказывают случайные механические воздействия или некачественно выполненный монтаж.

В процессе работы оборудования наиболее часто происходит повреждение изоляции, вызывающее межвитковые замыкания обмоток, что существенно снижает передаваемую мощность. Токи утечки могут появиться в результате случайно созданных цепей, вплоть до возникновения короткого замыкания.

С целью предупреждения аварийных ситуаций, специалистами с помощью тепловизоров периодически проверяется вся действующая схема. Это позволяет своевременно устранить дефекты нарушения контактов, снижается перегрев оборудования. Наиболее сложные испытания и проверки проводятся в специальных лабораториях.

Как действует трансформатор? Принцип работы трансформатора

Трансформатор – это регулирующее устройство, которое достаточно часто используется для того, чтобы повысить эффективность многих устройств. Эти устройства могут использоваться для повышения и понижения напряжения в сети. В этой статье вы узнаете принцип работу трансформатора тока.

Принцип работы трансформатора тока

Измерительные трансформаторы имеют достаточно простой принцип работы. Его работа подчиняется закону про электромагнитную индукцию. Если разобраться более детально, то взаимная индукция будет отвечать за действие преобразования напряжения. В соответствии с этим законом Фарадей гласит: «скорость изменения потокосцепления будет пропорциональной наведенной ЭДС в проводнике».

Основы теории трансформатора

Представьте, что у вас есть трансформатор с одной обмоткой, которая соединяется с электрическим током. Переменный ток будет производить меняющийся поток, который окружает катушку. Определенная ее часть может соединяться в том случае, если переменный ток постоянно будет проходить через обмотку. Этот поток может постоянно меняться в своем направлении.

Следуя из закона Фарадея у нас должно быть ЭДС, которое будет производить индукцию раз в секунду. Если в последней обмотке цепь будет закрыта, тогда через нее пройдет ток. Этот принцип работы трансформатора считается простейшим. Тороидальный трансформатор имеет немного другой принцип работы.

Когда вы будете использовать движение переменного тока к электрической катушке, поток энергии будет ее окружать. Поток будет неравномерным, а его скорость может изменяться. Это понятие считается фундаментальным в работе трансформатора. Обмотка, которую он содержит, будет принимать электрическую мощность от источника. Она дает выходное напряжение благодаря взаимной индукции.

Конструктивные части трансформатора

На сегодняшний день устройство трансформатора включает в себя три основные части, к которым относят:

  • Первичную обмотку. Когда подключается к источнику, она будет производить магнитный поток.
  • Магнитный сердечник. Магнитный поток будет создан в замкнутую цепь.
  • Вторичная обмотка. Ее необходимо наматывать на сердечник.

Это три основные части, из которых будет состоять силовой трансформатор.

Принцип работы трансформатора

Электрический силовой трансформатор является статистическим устройством. Принцип работы сварочного трансформатора заключается в том, что он будет преобразовывать энергию от схемы одного устройства к другому. Этот процесс проходит благодаря индукции между обмотками. Преобразование энергии будет происходить на основе изменения частоты. Он может работать в разных уровнях напряжения.

Работа однофазного трансформатора

Принцип работы однофазного трансформатора на сегодняшний день ничем не отличается от других устройств. Когда ток будет проходить по первичной обмотке, то будет создано магнитное поле. У него имеются мощные силовые линии. Первичную катушку они будут пронизывать полностью. Все линии являются замкнутыми между вокруг проводников катушек.

Закон про магнитную связь гласит о том, чем ближе расположены объекты, тем сильнее будет их связь. Вам следует знать, что в однофазном трансформаторе сила магнитного поля будет зависеть от напряжения. Именно поэтому скачки напряжения могут снизить силу МП. При соединении концов обмотки устройство начнет снабжаться электрическим током.

Принцип работы автотрансформатора

Здесь мы рассмотрим принцип работы автотрансформатора. Эти устройства можно отнести к трансформаторам, которые имеют специальное использование. Обмотки в этом устройстве связаны между собою не только магнитным полем, но и гальваническим.

При переключении обмоток можно получить как высокое, так и низкое напряжение. Переменное магнитное поле возникает в момент подключения переменного тока к сердечнику. Благодаря устройству сердечника небольшое напряжение способно создавать сильное МП. Автотрансформаторы довольно часто используют в областях, где существует незначительное изменение напряжения.

На сегодняшний день существуют также узкоспециализированные лабораторные трансформаторы. Они имеют другой принцип работы трансформатора.

Их обмотка должна выполняться из ферромагнитного материала. Она сводит резонансное движение к минимуму. К основным его отличиям относят:

  1. Кроме ферромагнетика используют медный провод.
  2. Он имеет низкие допустимые параметры.
  3. В нем работает система строчного ролика.

Эти трансформаторы также могут иметь недостатки, к которым относят:

  • Все цепи нужно изолировать, так как они имеют сильную связь.
  • Его нельзя использовать для защиты в мощных цепях.
  • Ремонт стоит достаточно дорого.

Работа гидротрансформатора

Наверное, каждый водитель бульдозера знает принцип работы гидротрансформатора. На самом деле прибор является муфтой, которая вращается два раза. Устанавливать его необходимо между двигателем. Это необходимо чтобы получить вращательное движение. Механизм напоминает бублик, но у него достаточно сложная конструкция:

  • По краям находятся специальные насосы. Передний прибор будет передавать жидкость на турбинное колесо.
  • Переднее колесо необходимо соединить с главным валом. Благодаря этому он будет передавать жидкость по механизму.

Как видите, принцип работы трансформатора у всех устройств практически одинаковый. Существуют некоторые особенности, но все зависит от его модели.

Источники: http://fazaa.ru/sovety/klassifikaciya-i-princip-raboty-transformatora-toka.html, http://electric-220.ru/news/transformatory_toka_naznachenie_i_princip_dejstvija/2017-01-24-1161, http://vse-elektrichestvo.ru/osveshhenie/transformatory/princip-raboty-transformatora.html

electricremont.ru

Встроенные трансформаторы тока масляных выключателей. Назначение и типы.

Ответ: Масляные выключатели - одни из первых коммутационных аппаратов в электроустановках высокого напряжения, применяются с конца прошлого столетия, не потеряли своего значения и широко используются в настоящее время. В СССР это основной вид выключателей на 6—220 кВ.

Различают выключатели масляные баковые — с большим объемом масла, масло служит и как дугогасящая среда, и как изоляция, и выключатели маломасляные — с малым объемом масла, масло служит только дугогасящей средой.

На напряжения 35-220 кВ применяются в основном баковые выключатели. Маломасляные выключатели являются основными на напряжение до 10 кВ. И это положение сохранится надолго, особенно если будут повышены их номинальные токи до 4 кА, а отключаемый ток - до 40— 50 кА. Начинают все более широко применяться маломасляные выключатели в наружных установках на 110 и 220 кВ при условии их достаточной отключающей способности (серия ВМТ).

Достоинства масляных выключателей — относительная простота конструкции, большая отключающая способность и независимость от атмосферных явлений. Недостатком, особенно баковых выключателей, является наличие большого количества масла, что приводит к большим габаритам и массам как самих выключателей, так и распределительных устройств, повышенной пожаро- и взрывоопасности, необходимости специального масляного хозяйства.

Встроенные трансформаторы тока серии ТВ предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частотой 50 и 60 Гц. Трансформаторы тока встраиваются в масляные или элегазовые выключатели или силовые трансформаторы на напряжение от 10 до 220 кВ. Структура условного обозначения

ТВХ-Х-Х/ХХ2: ТВ10-1

ТВ трансформатор встроенный;

Х - номинальное напряжение выключателя или силового трансформатора, кВ;

Х - номер конструктивного варианта;

Х - номинальный первичный ток, А;

Х - номинальный вторичный ток, А; Х2 - климатическое исполнение (У, Т, ХЛ) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации

Высота над уровнем моря не более 1000 м. Температура окружающего воздуха для У от минус 45 до 40°С, для Т от минус 10 до 45°С, для УХЛ от минус 60 до 45°С. Относительная влажность воздуха для У, ХЛ 100% при температуре 25°С, для Т 100% при температуре 35°С. Температура верхних слоев масла, окружающего трансформатор тока, должна быть не выше 95°С. Рабочее положение трансформаторов тока определяется положением ввода выключателя или силового трансформатора. Требования техники безопасности

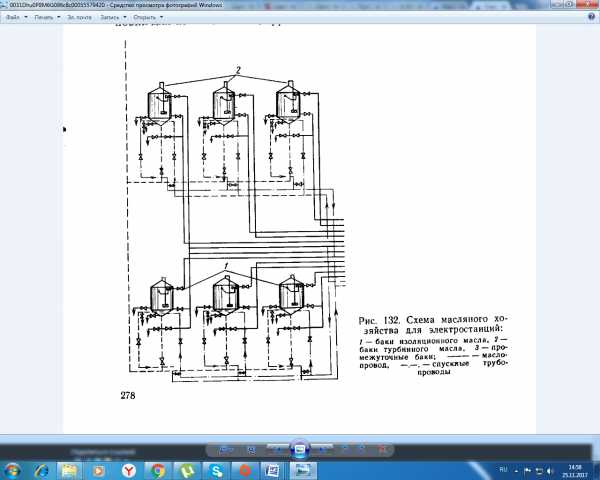

Схемы масляного хозяйства, применяющиеся в распределительных устройствах.

Ответ:

Эксплуатациямасляного хозяйства  заключается в хранении и подготовке масла для пополнения аппаратуры линий. К оборудованию маслохозяйства относится и установка для регенерации ( очистки) масла, особенно необходимая для организаций, обслуживающих несколько линий, так как при отборах проб масла и после ремонтов линий образуется значительное количество ( несколько тонн) загрязненного масла, которое можно повторно использовать после очистки. [46]

Аппаратымасляного хозяйства  и помещения для них на подстанциях напряжением 35, ПО и 150 кв при наличии в энергосистеме централизованного масляного хозяйства независимо от их мощности не предусматриваются. [47]

Аппаратнаямасляного хозяйства - это основное помещение, где работает персонал. На стене, граничащей со смежным помещением масляных баков, монтируется коллектор маслопроводов напорных и сливных труб масел разного качества с размещением в один ряд всех вентилей управления. От аппаратной масляного хозяйства иногда прокладываются постоянные маслопроводы на монтажную площадку, к фронту установки трансформаторов и к баковым многообъемным выключателям ОРУ.



studopedia.net

Встроенный трансформатор - ток - Большая Энциклопедия Нефти и Газа, статья, страница 1

Встроенный трансформатор - ток

Cтраница 1


Встроенные трансформаторы тока отличаются от прочих трансформаторов тока отсутствием собственной первичной обмотки и полным отсутствием каких бы то ни было вспомогательных частей, составляющих конструктивное оформление трансформатора. Встроенный трансформатор ( рис. 94) состоит из обычного ленточного ( кольцевого) сердечника / и намотанной на него вторичной - обмотки 2, выполненной из круглого изолированного провода. У большинства встроенных трансформаторов вторичная обмотка распределена по сердечнику участками - для образования свободных промежутков, используемых для размещения распорных клиньев, устанавливаемых между соседними трансформаторами, а также металлической арматуры, применяемой для крепления трансформатора.  [2]

Встроенные трансформаторы тока устанавливаются в переходных фланцах вводов 110 - 500 кв по два на один ввод. Один из них предназначается для присоединения измерительных приборов и максимальной защиты, а другой - для питания дифференциальной, балан совой и других защитных устройств.  [3]

Встроенные трансформаторы тока могут быть использованы как для измерения тока, так и для защиты.  [5]

Встроенные трансформаторы тока крепятся либо к вводу масляного выключателя, либо к крышке бака.  [7]

Встроенные трансформаторы тока на напряжение 110 кв транспортируются с завода-изготовителя полностью смонтированными в переходных фланцах вводов ( рис. 13), заполненные маслом.  [8]

Встроенные трансформаторы тока транспортируются смонтированными на переходных фланцах вводов трансформатора или отдельно, в обоих случаях трансформаторы тока заполнены маслом.  [9]

Встроенные трансформаторы тока устанавливают на вводах 35 кВ и выше масляных баковых выключателей и силовых трансформаторов.  [11]

Встроенные трансформаторы тока, используемые для дифференциальных защит шин и защит присоединений, отходящих от этих шин, необходимо размещать с двух сторон выключателя таким образом, чтобы повреждения в выключателе входили в зоны действия этих защит.  [12]

Встроенные трансформаторы тока применяются в установках 35 кВ и более. В вводы высокого напряжения масляных выключателей и силовых трансформаторов встраиваются маг-нитопроводы со вторичными обмотками. Первичной обмоткой является токоведущий стержень ввода.  [13]

Встроенные трансформаторы тока размещаются таким образом, чтобы повреждения в выключателе входили в зону действия защиты шин и защит присоединений, отходящих от этих шин.  [14]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Встроенный трансформатор - ток - Большая Энциклопедия Нефти и Газа, статья, страница 3

Встроенный трансформатор - ток

Cтраница 3

У встроенных трансформаторов тока необходимо проверить коэффициенты трансформации для всех ответвлений и правильность маркировки ответвлений. Проверка правильности маркировки ответвлений может быть выполнена при определении коэффициентов трансформации или другим более простым способом.  [31]

Монтаж встроенных трансформаторов тока составляет часть процесса сборки машины или аппарата, в которые трансформатор тока встраивается. Поэтому единого, общего для всех встроенных трансформаторов процесса монтажа не существует. Речь может идти только об основных принципах, лежащих в основе монтажа встроенных трансформаторов. Примерный перечень этих принципов приведен ниже.  [32]

Для встроенных трансформаторов тока начиная от 75 А и выше, для трансформаторов тока, предназначенных для комплектации турбо - и гидрогенераторов, значения свыше 10 000 А являются рекомендуемыми.  [33]

Размеры встроенного трансформатора тока определяются в основном размерами проходного изолятора или шин токопровода, так как через ТТ должны пройти фарфоровая часть и заземленные фланцы проходного изолятора.  [34]

У встроенных трансформаторов тока коэффициент трансформации проверяется на всех ответвлениях.  [36]

Погрешности встроенных трансформаторов тока при прочих равных условиях больше погрешностей стержневых и шинных трансформаторов, так как из-за значительного диаметра кольцевого магнитопровода, определяемого диаметром ввода, длина его и, следовательно, сопротивление магнитной цепи оказываются весьма большими.  [38]

У встроенных трансформаторов тока коэффициент трансформации проверяется на всех ответвлениях. В случае, когда ответвления встроенных трансформаторов тока ие имеют маркировки или она недостаточно четка, необходимо проверить ее и маркировать на основании результатов измерения коэффициента трансформации. Наибольший коэффициент трансформации должен быть между крайними ответвлениями.  [40]

У встроенных трансформаторов тока коэффициент трансформации проверяется на всех ответвлениях.  [42]

Для встроенных трансформаторов тока, начиная от 75 А и выше; для трансформаторов тока, предназначенных для комплектации турбо - и гидрогенераторов, значения свыше 10000 А являются рекомендуемыми.  [44]

Установка встроенного трансформатора тока с помощью приспособления по рис. 35 производится следующим образом.  [45]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
