Трансформаторы силовые 110 кв – Трансформаторы силовые масляные класса напряжения 110 кВ

alexxlab | 08.08.2018 | 0 | Вопросы и ответы

Трансформаторы силовые масляные класса напряжения 110 кВ

Тип изделия, обозначение нормативного документа Номинальное напряжение, кВ Схема и группа соединения обмоток Потери, кВт Масса, кг полная
ВН НН холостого хода короткого замыкания
ТМН-2500/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,6; 11,0 Yн/D-11 3,9 22,0 17000
ТМН-6300/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,6; 11,0 Yн/D-11 6,5 35,0 28700
ТДН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3; 6,6; 10,5; 11,0; 16,5; 38,5 Yн/D-11 10,0 56,0 33400
ТДН-10000/110-У1 сейсмостойкий 115 6,6; 11,0 Yн/D-11 10,0 56,0 30210
1 2 3 4 5 6 7
ТМН-10000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3; 6,6; 10,5; 11,0; 16,5; 38,5 Yн/D-11 10,0 56,0 33400
ТМН-16000/110- У1 СТО 15352615-023-2011 115 6,6; 11,0 Yн/D-11 12,0 83,0 45000
ТДН-16000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,6; 11,0 Yн/D-11 12,0 83,0 45000
ТДН-16000/110-У1, УХЛ1** высокогорный, сейсмостойкий ТУ16 ИБМД.672538.019-2002 115 6,6 Yн/D-11 16,5 85,0 45000
ТДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3; 6,6; 10,5; 11,0; 38,5 Yн/D-11 19,0 120,0 55000
ТРДН-25000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3; 6,3-10,5; 6,6-6,6; 6,6-11,0; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 19,0 120,0 55000
ТДН-32000/110- У1, УХЛ1 115 6,6; 11,0; 38,5 Yн/D-11 25,0 160,0 ***
ТРДН-32000/110- У1, УХЛ1 115 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 25,0 160,0 ***
ТДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,6; 11,0; 38,5 Yн/D-11 22,0 170,0 69000
ТРДН-40000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 22,0 170,0 69000
ТДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,6; 10,5; 11,0 38,5 Yн/D-11 35,0 245,0 85000
ТРДН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3 6,6-6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 35,0 245,0 85000
ТРДЦН-63000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 35,0 245,0 85000
ТДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3 Yн/D-11 40,0 310,0 98700
ТРДН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3; 6,6-6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 40,0 310,0 98700
ТРДЦН-80000/110-У1, УХЛ1 СТО 15352615-023-2011 115 6,3-6,3; 6,6 -6,6; 10,5-10,5; 11,0-11,0 Yн/D-D-11-11 40,0 310,0 98700
ДЦН-125000/110-У1, УХЛ1 СТО 15352615-023-2011 115 10,5 Yн/D-11 60,0 400,0 127800

www.transformator.com.ru

Трансформаторы силовые

Наименование и размерность показателя ТМН-6300/110
Климатическое исполнение и категория размещения

У1

Номинальная мощность, кВА   обмотка ВН

6 300

обмотка НН

6 300

Номинальная частота, Гц

50

Схема и группа соединения обмоток

Y-о/ Δ -11

Номинальное значение напряжения, кВ   ВН

110

НН

11 (±9×1,78%)

Напряжение короткого замыкания, Uk, %

10,5

Ток холостого хода, не более, %

1,0

Потери холостого тока, кВт

≤10

Потери короткого замыкания, кВт

≤44

Диапазон и число ступеней регулирования РПН

в нейтрали ВН±9х1,78%

Защитное реле РПН

URF-25/10 (RS-2001)

Испытательное напряжение полных грозовых импульсов, кВ   линейного зажима

не менее 480

зажима нейтрали

не менее 200

Испытательное напряжение одноминутное, кВ линейного зажима

не менее 200

зажима нейтрали

не менее 100

Охлаждение трансформатора: М- масляное с воздушным дутьем и естественной циркуляцией масла
Передвижение трансформатора

поперечно-продольное

Ширина колеи, мм продольного перемещения

1524

поперечного перемещения

2000

Форма катков

с ребордой

Напряжение питания системы охлаждения и РПН, В цепей управления

~ 220

цепей сигнализации

= 220

двигателей

~ 380

Встроенные трансформаторы тока коэффициент трансформации

300-200-150-100/5

сердечник №1

кл. 5Р/40В·А/20

сердечник №2

кл. 5Р/40В·А/20

Газовое реле трансформатора

на 4 контакта

Газовое реле РПН

на 2 контакта

Температура окружающего воздуха, оС

-40...+40

Внешняя изоляция

категории А

Масса, кг активной части

9130

масла

9515

транспортная

21480

полная

24650

Отправка (с маслом/без масла)

с маслом

Срок эксплуатации, лет

25

Габаритные размеры: (LхBхH), мм

5090х2685х5110

www.krastehenergo.ru

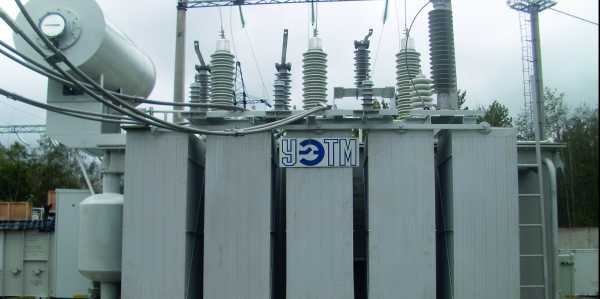

Трансформаторы силовые масляные трехфазные класса напряжения 110 кВ

  1. Трансформаторы двухобмоточные с переключением ответвлений без возбуждения (ПБВ) на стороне ВН в диапазоне ± 2х2,5 % и без ПБВ, предназначены для передачи и распределения электроэнергии, а также для работы на электростанциях в блоке с генератором
  2. Трансформаторы двухобмоточные с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 9х1,78 % предназначены для передачи и распределения электроэнергии, а также для собственных нужд электростанций
  3. Трансформаторы трехобмоточные с переключением ответвлений под нагрузкой (РПН) на стороне ВН в диапазоне ± 9х1,78 % с регулированием напряжения на стороне СН без возбуждения (ПБВ) в диапазоне ± 2х2,5 % и без регулирования напряжения на сторое СН, предназначены для передачи и распределения электроэнергии

Опросные листы для всех трансформаторов

Параметры

(1)



Серия

Номинальная мощность, кВА

Схема и группа соединения обмоток

Напряжение обмотки, кВ

ВН

НН

1

ТМ-2500/110

2500

YН/D-11

121

6,30; 10,5

2

ТМ-4000/110

4000

3

ТМ-6300/110

6300

4

ТД-10000/110

10000

5

ТД-16000/110

16000

6

ТД-25000/110

25000

7

ТД-32000/110

32000

8

ТД-40000/110

40000

115; 121

9

ТДЦ-63000/110

63000

121

10,5

10

ТДЦ-80000/110

80000

3,15;6,3; 10,5; 3,8

11

ТДЦ-100000/110



10,5

12

ТДЦ-125000/110

125000

10,5; 13,8

(2)



Серия

Номинальная мощность, кВА

Схема и группа соединения обмоток

Напряжение обмотки, кВ

ВН

НН

13

ТМН-2500/110*

2500

YН/D-11

110

6,6;

11,0

14

ТМН-6300/110

6300

115

6,6; 10,5; 11,0; 16,5

15

ТДН-10000/110

10000

6,3; 6,6; 10,5; 11,0;

16,5; 22,0; 34,5

16

ТДН-16000/110

16000

6,3; 6,6; 10,5; 11,0;

16,5; 22,0; 34,5; 38,5

17

ТДН-25000/110

25000

6,3; 6,6; 10,5; 11,0; 16,5; 38,5

18

ТДН-40000/110

40000

6,3; 10,5; 11,0; 38,5

YН/Y-0

38,5; 11

19

ТДН-63000/110

63000

YН/D-11

38,5

20

ТДН-80000/110

63000

21

ТРДН-25000/110

25000

YН/D-D-11-11

6,3-6,3; 6,6-6,6; 10,5-10,5;

11,0-11,0; 6,3-10,5; 11,0-6,6

22

ТРДНС-25000/110

23

ТРДН-32000/110

32000

6,3-6,3

24

ТРДН-40000/110

40000

6,3-6,3; 6,6-6,6; 10,5-10,5; 11,0-11,0;

6,3-10,5; 11,0-6,3; 11,0-6,6

25

ТРДНС-40000/110

26

ТРДНР-40000/110

11,0-6,6

27

ТРДН-63000/110

63000

6,3-6,3; 6,35-6,35; 6,6-6,6; 10,5-10,5;

11,0-11,0; 6,3-10,5 6,35-10,5; 11,0-6,6

28

ТРДНС-63000/110

29

ТРДН-80000/110

80000

6,3; 6,65; 10,5; 10,5

30

ТРДЦН-125000/110

125000

YН/D-D-11-11

10,5-10,5

* - Регулирование напряжения со стороны НН (+10х1,5 %  -8х1,5 %)

(3)



Серия

Номинальная мощность, кВА

Схема и группа соединения обмоток

Напряжение обмотки, кВ

ВН

СН

НН

31

ТМТН-6300/110

6300

YН/D/D-11-11

115

16,5; 22,0

6,6; 11,0

YН/YН/D-0-11

38,5

32

ТДТН-10000/110

10000

YН/D/D-11-11

16,5; 22,0

6,3; 6,6; 11

YН/YН/D-0-11

34,5; 8,5

33

ТДТН-16000/110

16000

YН/D/D-11-11

6,3; 10,5; 1,0; 22,0

6,3; 6,6; 11

YН/YН/D-0-11

34,5; 38,5

34

ТДТН-25000/110

25000

YН/D/D-11-11

11,0; 16,5

6,6

38,5

11,0; 6,6

10,5

10,5

6,3

6,3

22,0

6,6; 11,0

YН/YН/D-0-11

34,5; 36,75; 38,5;

YН/D/Y-11-4

16,5

6,6

35

ТДТН-40000/110

40000

YН/D/D-11-11

10,5

6,3

11,0

6,6

22,0

6,6; 11,0

YН/YН/D-0-11

34,5; 38,5

36

ТДТН-63000/110

63000

YН/D/D-11-11 YН/YН/D-0-11

11,0; 34,5

6,6

38,5

6,6; 11,0

37

ТДТН-80000/110

80000

YН/D/D-11-11

11,0

6,6

YН/YН/D-0-11

38,5

6,6; 11,0

38

ТДЦТН-80000/110

80000

YН/D/D-11-11

11,0

6,6

YН/YН/D-0-11

38,5

6,6; 11,0

Опросные листы ниже

1. на двухобмоточные

2. на трехобмоточные

Прикрепленные файлы

Напишите нам

www.uetm.ru

Каталог продукции

Наименование и размерность показателя ТМН-6300/110
Климатическое исполнение и категория размещения

У1

Номинальная мощность, кВА   обмотка ВН

6 300

обмотка НН

6 300

Номинальная частота, Гц

50

Схема и группа соединения обмоток

Y-о/ Δ -11

Номинальное значение напряжения, кВ   ВН

110

НН

11 (±9×1,78%)

Напряжение короткого замыкания, Uk, %

10,5

Ток холостого хода, не более, %

1,0

Потери холостого тока, кВт

≤10

Потери короткого замыкания, кВт

≤44

Диапазон и число ступеней регулирования РПН

в нейтрали ВН±9х1,78%

Защитное реле РПН

URF-25/10 (RS-2001)

Испытательное напряжение полных грозовых импульсов, кВ   линейного зажима

не менее 480

зажима нейтрали

не менее 200

Испытательное напряжение одноминутное, кВ линейного зажима

не менее 200

зажима нейтрали

не менее 100

Охлаждение трансформатора: М- масляное с воздушным дутьем и естественной циркуляцией масла
Передвижение трансформатора

поперечно-продольное

Ширина колеи, мм продольного перемещения

1524

поперечного перемещения

2000

Форма катков

с ребордой

Напряжение питания системы охлаждения и РПН, В цепей управления

~ 220

цепей сигнализации

= 220

двигателей

~ 380

Встроенные трансформаторы тока коэффициент трансформации

300-200-150-100/5

сердечник №1

кл. 5Р/40В·А/20

сердечник №2

кл. 5Р/40В·А/20

Газовое реле трансформатора

на 4 контакта

Газовое реле РПН

на 2 контакта

Температура окружающего воздуха, оС

-40...+40

Внешняя изоляция

категории А

Масса, кг активной части

9130

масла

9515

транспортная

21480

полная

24650

Отправка (с маслом/без масла)

с маслом

Срок эксплуатации, лет

25

Габаритные размеры: (LхBхH), мм

5090х2685х5110

www.krastehenergo.ru

Силовые трансформаторы 35, 110 кВ

Большинство предприятий, коммунальных и бытовых потребителей в сельской местности получают питание от распределительных сетей 10 кВ, от трансформаторов 35/10 кВ или 110/35/10 кВ (табл. 2.4-2.7)

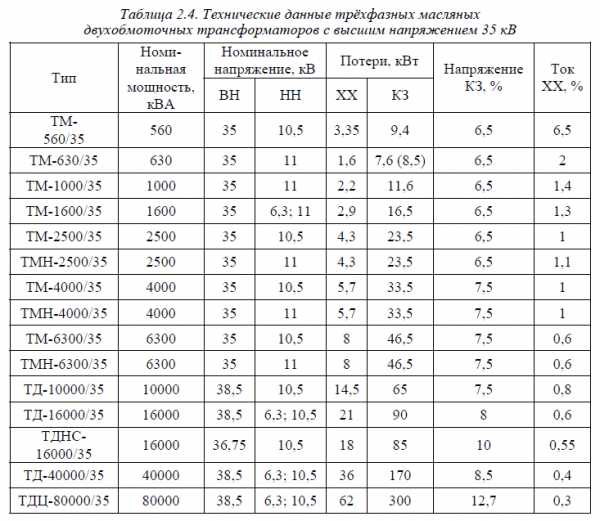

Технические данные трёхфазных масляных двухобмоточных трансформаторов с высшим напряжением 35 кВТехнические данные трансформаторов 35/10 кВ с расщеплённой обмоткой низшего напряжения Технические данные трёхфазных трёхобмоточных трансформаторовТехнические данные трёхфазные двухобмоточных трансформаторов

Конструкция трансформаторов постоянно совершенствуется для увеличения сро-ка службы и надежности работы.

Магистральные и распределительные линии с СИП
Провода изолированные и кабели
Провода неизолированные для воздушных ЛЭП









elektro-rezhim.ru

Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF

Силовые трансформаторы ТДТН (ТРДН, ТДТНЖ, ТДН, ТД, ТДТНШ, ТМТН, ТМН) АТЕF напряжением по стороне ВН – 110 кВ, производимые Группой Компаний АТЕФ (Азербайджан),  предназначены для преобразования и распределения электроэнергии в сетях энергосистем и конечных потребителей.

Магнитная система выполнена из высококачественной электротехнической стали с полным косым стыком.
Обмотки для трансформаторов применяются различных типов исходя из мощности и класса напряжения (цилиндрические многослойные, винтовые, непрерывно-катушечные) изготовленные как из меди, так и из алюминия Регулировка напряжения осуществляется с помощью РПН и переключателей ответвлений типа ПБВ с различным диапазонами переключений.
Используется система охлаждений типа "Д" – при помощи дутья.
Трансформаторы могут работать при частоте переменного тока 50 Гц и 60 Гц.
По заказу потребителей трансформаторы могут быть выполнены с различными сочетаниями напряжений отличающимся от стандартных исполнений.
По назначению и модификации трансформаторы могут быть силовые, преобразовательные, шахтные, железнодорожные и другие.
Трансформаторы соответствуют требованиям ГОСТ 11677.

Трансформаторы ТРДН-ATEF мощностью 25000-63000 кВА на напряжение до 110 кВ
Технические характеристики

Тип трансформатора

Ном.
мощ-
ность
кВА

Напряжение.
кВ

Схема и группа соеди-
нения

Потери, Вт

Ток
х.х. %

Напр.
к.з. %

Размеры

Масса, кг

НН

ВН

х.х.

К.З.

L

В

Н

масла

пол-
ная

ТРДН – ATEF-25000/110

25000

6.6-6.3
6.3-10.5
10.5-10,5

115

УпД-Д-11-11

25000

1200
00

0,65

 20.0
30.5

6540

3550

5220

13600

52000

ТРДН – ATEF-40000/110

40000

6,6-6,3 6,3-10,5 10.5-10.5

115

УпД-Д-11-11

34000

1700
00

0,55

 20.0
30.5

6100

3740

5240

15000

60930

ТРДН – ATEF-63000/110

63000

6.6-6.3
6.3-10.5
10.5-10,5

115

УшД-Д-11-11

50000

2450
00

0.5

 20,0
30.5

6500

3850

5400

5400

78500

Трансформаторы ТДН-ATEF мощностью 10000-63000 кВА на напряжение до 110 кВ Технические характеристики

Тип трансформатора

Ном.
мощ-
ность,

Напряжение,
кВ

Схема и группа соеди-
нения

Потери, Вт

Ток
Х.Х. %

Напр.
к.з. %

Размеры

Масса, кг

кВА

НН

ВН

х.х.

к.з.

L

В

Н

масла

пол-
ная

ТДН-ATEF-10000/110

10000

6,6
11.0
22.0
34.5

115

Уп/Д/11

14000

58000

0.9

10.5

5150

2900

4800

8900

28770

ТДН-ATEF-16000/110

16000

6.6
11.0
22.0
34.5

115

Уп/Д/11

18000

85000

0,7

10,5

5500

3350

5200

11200

38850

ТДН – ATEF-25000/110

25000

38.5

115

Уп/Д/11

25000

120000

0,65

10.5

6540

3550

5220

13600

52000

ТДН – ATEF-40000/110

40000

38,5

115

Уп/Д/11

34000

170000

0.55

10,5

6100

3740

5240

15000

60930

ТДН – ATEF-63000/110

63000

38.5

115

Уп/Д/11

5000

24500

0.5

10,5

6500

3850

5400

17600

78500

Трансформаторы TMTH-TДTH-ATEF мощностью 6300-63000 кВА на напряжение до 110 кВ, технические характеристики

Тип трансформатора

Ном.
мощ-
ность

Напряжение.
кВ

Схема и группа соеди-
нения

Потери, Вт

Ток
х.х. %

Напр, к.з. %

Размеры

Масса, кг

кВА

НН

СН

НН

х.х.

к.з.

L

В

Н

масла

пол-
ная

TMTH – ATEF-6300/110

6300

115

 22.0
38.5

6,6
11.0

Уп/Д/Д-11-11 Уп/Уп/Д -0-11

12500

52000

1.1

10,5
17.0
6.0

5390

3300

4940

6525

26440

ТДТН-ATEF-10000/110 ТДТНШ – ATEF-10000/110 ТДТНЖ – ATEF-10000/110

10000

115

6.6:11.0
16,5:22,0
27,5:34,5
38,5

6,6
11.0

Уп/д/д-11-11
Уп/Уп/Д-0-11

17000

76000

1.0

10.5
17.5
6.5

5800

3100

5150

13420

39600

ТДТН-ATEF-16000/110 ТДТНШ – ATEF-16000/110 ТДТНЖ-ATEF-16000/110

16000

115

6.6:11.0
16,5:22,0
27,5:34,5
38.5

6.6
11.0

Уп/д/д-11-11 Уп/Уп/Д-0-11

21000

10000
0

0,8

10.5
17.5
6.5

5900

3475

5250

13800

46800

ТДТН – ATEF-25000/110 ТДТНШ – ATEF-25000/110 ТДТНЖ – ATEF-25000/110

25000

115

6.6:11.0
16.5:22.0
27,5:34.5
38,5

6.6
11,0

Уп/д/д-11-11 Уп/Уп/Д -0-11

28500

14000
0

0,7

10.5
17.5
6.5

6300

3550

5600

17000

62000

ТДТН – ATEF-40000/110 ТДТНШ – ATEF-40000/110 ТДТНЖ – ATEF-40000/110

40000

115

6.6:11.0
16.5:22,0
27,5:34,5
38.5

6.6
11.0

Уп/д/д-11-11 Уп/Уп/Д -0-11

39000

20000
0

0.6

10.5
17.5
6.5

6500

4440

5330

16500

70200

ТДТН – ATEF-63000/110

63000

115

11.0
38.5

6.6
11.0

Уп/д/д-11-11 Уп/Уп/Д-0-11

53000

29000
0

0.55

10.5
17.5
6.5

6700

5300

6250

29000

110000

Трансформаторы TMH-ATEF мощностью 2500-6300 кВА на напряжение до 110 кВ

Технические характеристики

Тип трансформатора

Ном.
мощ-
ность
кВА

Напряжение.
кВ

Схема и группа соеди-
нения

Потери. Вт

Ток
х.х. %

Напр.
к.з. %

Размеры

Масса, кг

НН

ВН

х.х.

к.з.

L

В

Н

масла

пол-
ная

ТМН – ATEF-2500/110

2500

6.6
11.0

115

Уп/Д-11

5500

2200
0

1.5

10,5

2560

2430

3760

4870

13260

ТМН – ATEF-4000/110

4000

6,6
11.0

115

Уп/Д-11

73000

3130
0

1.2

10,5

4100

2900

4400

6200

18500

ТМН – ATEF-6300/110

6300

6.6
11.0
16.5

115

Уп/Д-11

10000

4400
0

1.0

10,5

4500

3200

5000

9000

25400

Трансформатор ТДТН – ATEF-25000/110 У1 – габариты и устройство

Наименование

1

Бак трансформатора

2

Табличка трансформатора

3

4

Крюк для подъема трансформатора

Ввод ВН 110 кВ

5

Изолятор 35 кВ

6

Ввод  НН 10 КВ

7

Расширитель

8

Маслоуказатель

9
10

Кран для заливки и слива масла
Воздухоосушитель

11

Газовое реле

12
13

Термосифонный фильтр
Шкаф автоматическою управления

14

15

РПН

Привод переключателя ПН

16

Шкаф управления РПН

17
18
19
20
21

Привод переключателя35 кВ
Термометрический сигнализатор
Клапан предохранительный
Пробка для отбора пробы масла
Болт заземления

22

Плоский кран

23

Радиатор

24

Каток

25

Вентилятор

26

Лестница

Масса масла в трансформаторе ТДТН-ATEF-25000/110 – 17000 кг.

Ещё по теме:

silovoytransformator.ru

Силовые трансформаторы 110 кВ - технические характеристики, описание, документация / Библиотека / Элек.ру

Опубликовано: 13 апреля 2010 г. в 16:45, 3884

Назначение

Силовой трансформатор 110 кВ изготовлен при использовании зарубежных и местных передовых технологий. Основными характеристиками являются: малый шум, низкие потери, низкий частичный разряд, высокая механическая и электрическая прочность, полная герметичность. Благодаря вышеперечисленным свойствам данный трансформатор позволяет сократить расходы по эксплуатации и повысить экономическую эффективность и безопасность энергосистемы.

Особенности конструкции

Стальной сердечник изготовлен из проницаемого листа кремнистой стали, что сокращает потери холостого хода. Так как прочность крепления ярма была повышена, шум трансформатора стал ниже. Для повышения механической прочности внутренние катушки содержат поддерживающие элементы, опирающиеся на картонный цилиндр. Усовершенствование метода транспозиции и использование комбинированных проводников позволяет сократить потери под нагрузкой. Для обеспечения надлежащего распределения напряженности электрического поля важнейшие части изоляции изготовлены из целлюлозной массы. Для эффективного контроля частичного разряда все выводы подсоединяются через холодно прессованные адаптеры. Чтобы обеспечить надежность и герметичность, корпус осушен и опрессован. Выводы тщательно скомпонованы и надежно закреплены, что повышает стойкость к коротким замыканиям.

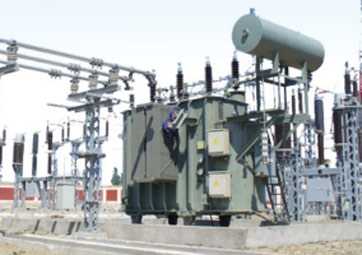

Фотографии, изображения

Скачать документацию

  • Twitter
  • Facebook
  • ВКонтакте
  • Google+
  • Mail.ru
  • Одноклассники

Смотрите также компании в каталоге, рубрика «Силовые трансформаторы»

Похожие документы

www.elec.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
