Трансформаторы. Расшифровка наименований. Примеры - Всё об энергетике

Трансформаторы. Расшифровка наименований. Примеры

Наименование (а точнее, номенклатура) трансформатора, говорит о его конструктивных особенностях и параметрах. При умении читать наименование оборудования можно только по нему узнать количество обмоток и фаз силового трансформатора, тип охлаждения, номинальную мощность и напряжение высшей обмотки.

Общие рекомендации

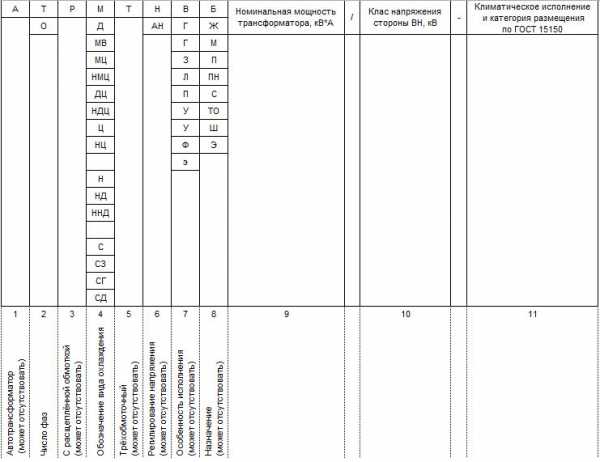

Номенклатура трансформаторов (расшифровка буквенных и цифровых обозначений наименования) не регламентируется какими-либо нормативными документами, а всецело определяется производителем оборудования. Поэтому, если название Вашего трансформатора не поддаётся расшифровке, то обратитесь к его производителю или посмотрите паспорт изделия. Приведенные ниже расшифровки букв и цифр названия трансформаторов актуальны для отечественных изделий.

Наименование трансформатора состоит из букв и цифр, каждая из которых имеет своё значение. При расшифровке наименования следует учитывать то что некоторые из них могут отсутствовать в нём вообще (например буква "А" в наименовании обычного трансформатора), а другие являются взаимоисключающими (например, буквы "О" и "Т").

Расшифровка наименований силовых трансформаторов

Для силовых трансформаторов приняты следующие буквенные обозначения [1, c.238]:

Таблица 1 - Расшифровка буквенных и цифровых обозначений наименования силового трансформатора
1. АвтотрансформаторА
2. Число фаз
   ОднофазныйО
   ТрёхфазныйТ
3. С расщепленной обмоткойР
4. Охлаждение
   Сухие трансформаторы:
      естественное воздушное при открытом исполненииС
      естественное воздушное при защищенном исполненииСЗ
      естественное воздушное при герметичном исполненииСГ
      воздушное с принудительной циркуляцией воздухаСД
   Масляные трансформаторы:
      естественная циркуляция воздуха и маслаМ
      принудительная циркуляция воздуха и естественная циркуляция маслаД
      естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком маслаМЦ
      естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком маслаНМЦ
      принудительная циркуляция воздуха и масла с ненаправленным потоком маслаДЦ
      принудительная циркуляция воздуха и масла с направленным потоком маслаНДЦ
      принудительная циркуляция воды и масла с ненаправленным потоком маслаЦ
      принудительная циркуляция воды и масла с направленным потоком маслаНЦ
5. ТрёхобмоточныйТ
6. Переключение ответвлений
   регулирование под нагрузкой (РПН)Н
   автоматическое регулирование под нагрузкой (АРПН)АН
7. С литой изоляциейЛ
8. Исполнение расширителя
   с расширителемФ
   без расширителя, с защитой при помощи азотной подушкиЗ
   без расширителя в гофробаке (герметичная упаковка)Г
9. С симметрирующим устройствомУ
10. Подвесного исполнения (на опоре ВЛ)П
11. Назначение
   для собственных нужд электростанцийС
   для линий постоянного токаП
   для металлургического производстваМ
   для питания погружных электронасосовПН
   для прогрева бетона или грунта (бетоногрейный), для буровых станковБ
   для питания электрооборудования экскаваторовЭ
   для термической обработки бетона и грунта, питания ручного инструмента, временного освещенияТО
   шахтные трансформаторыШ
Номинальная мощность, кВА[число]
Класс напряжения обмотки ВН, кВ[число]
Класс напряжения обмотки СН (для авто- и трёхобмоточных тр-ов), кВ[число]

Примечание: принудительная циркуляция вохдуха называется дутьем, то есть "с принудительной циркуляцией воздуха" и "с дутьем" равнозначные выражения.

Примеры расшифровки наименований силовых трансформаторов

ТМ - 100/35 - трансформатор трёхфазный масляный с естественной циркуляцией воздуха и масла, номинальной мощностью 0,1 МВА, классом напряжения 35 кВ;
ТДНС - 10000/35 - трансформатор трёхфазный с дутьем масла, регулируемый под нагрузкой для собственных нужд электростанции, номинальной мощностью 10 МВА, классом напряжения 35 кВ;
ТРДНФ - 25000/110 - трансформатор трёхфазный, с расщеплённой обмоткой, масляный с принудительной циркуляцией воздуха, регулируемый под нагрузкой, с расширителем, номинальной мощностью 25 МВА, классом напряжения 110 кВ;
АТДЦТН - 63000/220/110 - автотрансформатор трёхфазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 63 МВА, класс ВН - 220 кВ, класс СН - 110 кВ;

АОДЦТН - 333000/750/330 - автотрансформатор однофазный, масляный с дутьём и принудительной циркуляцией масла, трёхобмоточный, регулируемый под нагрузкой, номинальной мощностью 333 МВА, класс ВН - 750 кВ, класс СН - 500 кВ.

Расшифровка наименований регулировочных (вольтодобавочных) трансформаторов

Для регулировочных трансформаторов приняты следующие сокращения [1, c.238][2, c.150]:

Таблица 2 - Расшифровка буквенных и цифровых обозначений наименования регулировочного трансформатора
1. Вольтодобавочный трансформаторВ
2. Регулировочный трансформаторР
3. Линейный регулировочныйЛ
4. ТрёхфазныйТ
5. Тип охлаждения:
   принудительная циркуляция воздуха и естественная циркуляция маслаД
   естественная циркуляция воздуха и маслаМ
6. Регулирование под нагрузкой (РПН)Н
7. Поперечное регулированиеП
8. Грозоупорное исполнениеГ
9. С усиленным вводомУ
Проходная мощность, кВА[число]
Класс напряжения обомотки возбуждения, кВ[число]
Класс напряжения регулировочной обомотки, кВ[число]
Примеры расшифровки наименований регулировочных трансформаторов

ВРТДНУ - 180000/35/35 - трансформатор вольтодобавочный, регулировочный, трёхфазный, с масляным охлаждением типа Д, регулируемый под нагрузкой, с усиленным вводом, проходной мощностью 180 МВА, номинальное напряжение обмотки возбуждения 35 кВ, номинальное напряжения регулировочной обмотки 35 кВ;
ЛТМН - 160000/10 - трансформатор линейный, трёхфазный, с естественной циркуляцией масла и воздуха, регулируемый под нагрузкой, проходной мощностью 160 МВА, номинальным линейным напряжением 10 кВ.

Расшифровка наименований трансформаторов напряжения

Для трансформаторов напряжения приняты следующие сокращения [2, c.200]:

Таблица 3 - Расшифровка буквенных и цифровых обозначений наименования трансформатора напряжения
1. Конец обмотки ВН заземляетсяЗ
2. Трансформатор напряженияН
3. Число фаз:
   ОднофазныйО
   ТрёхфазныйТ
4. Тип изоляции:
   СухаяС
   МаслянаяМ
   Литая эпоксиднаяЛ
5. Каскадный (для серии НКФ)(1,2)К
6. В фарфоровой покрышкеФ
7. С обмоткой для контроля изоляции сетиИ
8. С ёмкостным делителем (серия НДЕ)ДЕ
Номинальное напряжение(3), кВ[число]
Климатическое исполнение[число]
    Примечание
    :
  1. Комплектующий для серии НОСК;
  2. С компенсационной обмоткой для серии НТМК;
  3. Кроме серии НОЛ и ЗНОЛ, в которых:
    • 06 - для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки;
    • 08 - для ЗРУ и КРУ внутренней и наружной установки;
    • 11 - для взрывоопасных КРУ.
Примеры расшифровки наименований трансформаторов напряжения

НОСК-3-У5 - трансформатор напряжения однофазный с сухой изоляцией, комплектующий, номинальное напряжение обмотки ВН 3 кВ, климатическое исполнение - У5;
НОМ-15-77У1 - трансформатор напряжения однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1977 года разработки, климатическое исполнение - У1;
ЗНОМ-15-63У2 - трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с масляной изоляцией, номинальное напряжение обмотки ВН 15 кВ, 1963 года разработки, климатическое исполнение - У2;
ЗНОЛ-06-6У3 - трансформатор напряжения с заземляемым концом обмотки ВН, однофазный с литой эпоксидной изоляцией, для встраивания в закрытые токопроводы, ЗРУ и КРУ внутренней установки, климатическое исполнение - У3;

НТС-05-УХЛ4 - трансформатор напряжения трёхфазный с сухой изоляцией, номинальное напряжение обмотки ВН 0,5 кВ, климатическое исполнение - УХЛ4;
НТМК-10-71У3 - трансформатор напряжения трёхфазный с масляной изоляцией и компенсационной обмоткой, номинальное напряжение обмотки ВН 10 кВ, 1971 года разработки, климатическое исполнение - У3;
НТМИ-10-66У3 - трансформатор напряжения трёхфазный с масляной изоляцией и обмоткой для контроля изоляции сети, номинальное напряжение обмотки ВН 10 кВ, 1966 года разработки, климатическое исполнение - У3;
НКФ-110-58У1 - трансформатор напряжения каскадный в фарфоровой покрышке, номинальное напряжение обмотки ВН 110 кВ, 1958 года разработки, климатическое исполнение - У1;
НДЕ-500-72У1 - трансформатор напряжения с ёмкостным делителем, номинальное напряжение обмотки ВН 500 кВ, 1972 года разработки, климатическое исполнение - У1;

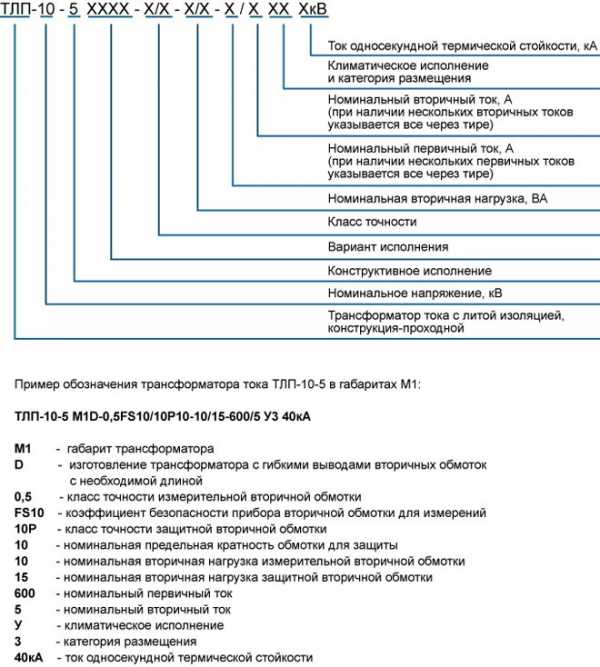

Расшифровка наименований трансформаторов тока

Для трансформаторов тока приняты следующие сокращения [2, c.201,206-207,213]:

Таблица 4 - Расшифровка буквенных и цифровых обозначений наименования трансформатора тока
1. Трансформатор токаТ
2. В фарфоровой покрышкеФ
3. Тип:
   Встроенный(1)В
   ГенераторныйГ
   Нулевой последовательностиН
   ОдновитковыйО
   Проходной(2)П
   УсиленныйУ
   ШинныйШ
4. Исполнение обмотки:
   Звеньевого типаЗ
   U-образного типаУ
   Рымочного типаР
5. Исполнение изоляции:
   ЛитаяЛ
   МаслянаяМ
6. Воздушное охлаждение(3,4)В
7. Защита от замыкания на землю отдельных жил кабеля(5)З
8. Категория исполненияА,Б
Номинальное напряжение(6,7)[число]
Ток термической стойкости(8)[число]
Климатическое исполнение[число]
    Примечание:
  1. Для серии ТВ, ТВТ, ТВС, ТВУ;
  2. Для серии ТНП, ТНПШ - с подмагничиванием переменным током;
  3. Для серии ТШВ, ТВГ;
  4. Для ТВВГ - 24 - водяное охлаждение;
  5. Для серии ТНП, ТНПШ;
  6. Для серии ТВ, ТВТ, ТВС, ТВУ - номинальное напряжения оборудования;
  7. Для серии ТНП, ТНПШ - число обхватываемых жил кабеля;
  8. Для серии ТНП, ТНПШ - номинальное напряжение.
Примеры расшифровки наименований трансформаторов тока

ТФЗМ - 35А - У1 - трансформатор тока в фарфоровой покрышке, с обмоткой звеньевого исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 35 кВ, категории А, климатическим исполнением У1;
ТФРМ - 750М - У1 - трансформатор тока в фарфоровой покрышке, с обмоткой рымочного исполнения, с масляной изоляцией, номинальным напряжением обмотки ВН 750 кВ, климатическим исполнением У1;
ТШЛ - 10К - трансформатор тока шинный с литой изоляцией, номинальное напряжением обмотки ВН 10 кВ;
ТЛП - 10К - У3 - трансформатор тока с литой изоляцией, проходной, номинальным напряжением обмотки ВН 10 кВ, климатическое исполнение - У3;
ТПОЛ - 10 - трансформатор тока проходной, одновитковый, с литой изоляцией, номинальным напряжением обмотки ВН 10 кВ;
ТШВ - 15 - трансформатор тока шинный, с воздушным охлаждением, номинальным напряжением обмотки ВН 15 кВ;
ТВГ - 20 - I - трансформатор тока с воздушным охлаждением, генераторный, номинальным напряжением обмотки ВН 20 кВ;
ТШЛО - 20 - трансформатор тока шинный, с литой изоляцией, одновитковый, номинальным напряжением обмотки ВН 20 кВ;
ТВ - 35 - 40У2 - трансформатор тока встроенный, номинальным напряжением обмотки ВН 35 кВ, током термической стойкости 40 кА, климатическое исполнение - У2;
ТНП - 12 - трансформатор тока нулевой последовательности, с подмагничиванием переменным током, охватывающий 12 жил кабеля;
ТНПШ - 2 - 15 - трансформатор тока нулевой последовательности, с подмагничиванием переменным током, шинный, охватывающий 2 жилы кабеля, номинальным напряжением обмотки ВН 15 кВ.

Список использованных источников

  1. Справочник по проектированию электрических сетей / под ред. Д.Л. Файбисовича. - 3-е изд., перераб. и доп. - Москва: ЭНАС, 2009. - 392 с.: ил.
  2. Справочник по электрическим установкам высокого напряжения / под ред. И.А. Баумштейна, С.А. Баженова. - 3-е изд., перераб. и доп. - Москва: Энергоатомиздат, 1989. - 768 с.: ил.

allofenergy.ru

ТРДНС, ТДНС - трансформаторы собственных нужд электростанций и пускорезервные

ПАО «Запорожтрансформатор» (ЗТР) изготавливает для собственных потребностей генераторные трансформаторы ТРДНС, ТДНС (для подключения к генераторам электростанций) и пуско-резервные, подключаемые к сети высокого напряжения, которые служат для питания электростанции в период проведения работ по её монтажу и при эксплуатации (при аварийном отключении генераторов). Обычно эти трансформаторы производятся с расщеплёнными обмотками для снижения токов короткого замыкания и поддержания необходимого значения напряжения на одной обмотке при короткозамкнутой другой обмотке . Напряжение в режиме нагрузки можно регулировать.

Характеристики

Тип оборудования

Напря
жение,
кВ

Номинальная
мощность,
кВА

Номинальное напряжение обмоток, кВ

Схема и группа соединения обмоток

Вид
охлаж
дения

Способ
регули
рования
напряжения

  ВН

НН

Трехфазные двухобмоточные

ТРДНС-63000/330

330

63000

330,0

6,3-11,0

Ун/Д-Д-11-11

Д

РПН

ТРДНС-63000/220

220

63000

230,0

6,3-11,0

Ун/Д-Д-11-11

Д

РПН

ТРДТНС-63000/220

220

63000

230,0

6,3

Ун/Ун-Ун-0-0+Д

Д

РПН

ТРДНС-40000/220

220

40000

230,0

6,3-11,0

Ун/Д-Д-11-11

Д

РПН

ТРДНС-63000/35

35

63000

20,0-36,75

6,3; 10,5

Ун/Д-Д-11-11; Д/Д-Д-0-0

Д

РПН

ТРДНС-40000/35

35

40000

15,75-36,75

6,3; 10,5

Ун/Д-Д-11-11; Д/Д-Д-0-0

Д

РПН

ТРДС-40000/35

35

40000

20,0

6,3

Д/Д-Д-0-0

Д

ПБВ

ТРДНС-32000/35

35

32000

15,75-36,75

6,3; 10,5

Ун/Д-Д-11-11; Д/Д-Д-0-0

Д

РПН

ТРДНС-25000/35

35

25000

18,0; 20,0; 36,75

6,3

Ун/Д-Д-11-11; Д/Д-Д-0-0

Д

РПН

ТДНС-16000/35

35

16000

36,75

6,3; 10,5

Ун/Д-11

Д

РПН

ТДНС-10000/35

35

10000

36,75

6,3

Ун/Д-11

Д

РПН

ТДНС-16000/20

20

16000

10,5-18,0

6,3; 10,5

Ун/У-0; Д/Д-0

Д

РПН

ТДНС-25000/15

15

25000

15,0

6,3

Д/Ун-11

Д

РПН

ТРДНС-25000/15

15

25000

10,5; 15,75

6,3

Д/Д-Д-0-0

Д

РПН

Ещё по теме:
  • ТРДЦН, ТРДН, ТДН, ТМН 110 кВ – Запорожтрансформатор
  • ТРДН, ТРДНС, ТРДНМ, ТДЦНМ 220, 330 кВ – ОАО ЭЛЕКТРОЗАВОД
  • ТРДН (ТРДНС, ТДН, ТДНС, ТМН, ТМ) АТЕF
  • Силовые трансформаторы СВЭЛ 35кВ
  • ЛТДН, ЛТМН, ЛТДЦТНФ – Запорожтрансформатор

silovoytransformator.ru

Расшифровка трансформаторов: тока, напряжения и силовых

Чтобы понимать, для каких условий эксплуатации предназначен тот или иной трансформатор тока или напряжения, а также прочие разновидности, применяется особая маркировка приборов. Отечественные и импортные агрегаты имеют различное обозначение. В нашей стране чаще применяются установки, изготовленные по ГОСТу.

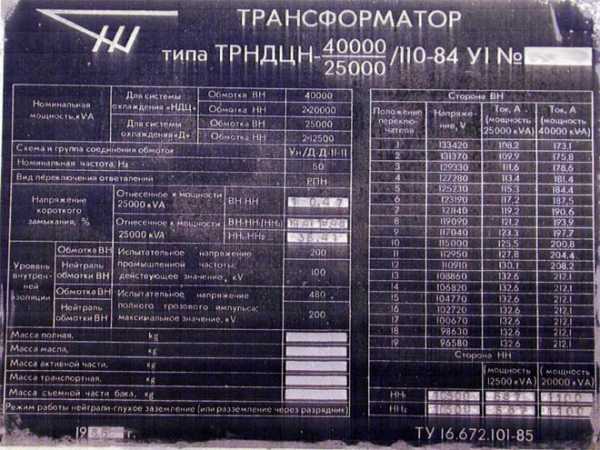

Маркировка трансформаторов наносится на щиток из металла на корпусе. Самые распространённые виды условных обозначений трансформаторов будут рассмотрены далее.

Информация на корпусе

Информация, представленная на видимой стороне устройства, наносится при помощи гравировки, травления или теснения. Это обеспечивает чёткость и долговечность надписи. На металлическом щитке указываются данные о заводе-изготовителе оборудования. Наносится год его выпуска, заводской номер.

Помимо данных о производителе обязательно присутствует информация об агрегате. Указывается номер стандарта, которому соответствует представленная конструкция. Обязательно наносится показатель номинальной мощности. Для трехфазных устройств этот параметр приводится для каждой обмотки отдельно. Указывается информация о напряжении ответвлений витков катушек.

Для всех обмоток определяется показатель номинального тока. Приводится количество фаз установки, частота тока. Производитель предоставляет данные о конфигурации и группах соединения катушек.

После приведённой выше информации можно ознакомиться с параметрами напряжения короткого замыкания. Представляются требования к установке. Она может быть наружной или внутренней.

Технические характеристики позволяют определить способ охлаждения, массу масла в баке (если применяется эта система), а также массу активной части. На приводе переключателя указывается его положение. Если установка обладает сухим видом охлаждения, есть данные о мощности установки при отключённом вентиляторе.

Под щитком должен быть выбит заводской номер. Он присутствует на баке. Номер указывается на крышке возле ввода ВН, а также сверху и слева на полке балки сердечника.

Схема

Все приведённые на табличке данные можно разбить на 6 групп. Чтобы не запутаться в информации, следует рассмотреть последовательность её написания. Например, установка АТДЦТН-125000/220/110/10-У 1. Для маркировки особенностей прибора применяются следующие группы:

  • I группа. А — Предназначена для указания типа прибора (силовой или автотрансформатор).
  • II группа. Т — Соответствует типу сети, для которой применяется прибор (однофазная, трехфазная).
  • III группа. ДЦ – Система охлаждения с принудительной циркуляцией масла и воздуха.
  • IV группа. Т – Показывает количество обмоток (трехобмоточный).
  • V группа. Н – Напряжение регулируется под нагрузкой.
  • VI группа. Все цифры (номинальная мощность, напряжение ВН СН обмоток, климатическое исполнение, категория размещения).

О каждой категории следует узнать подробнее. Это значительно облегчит выбор.

Разновидности

Обозначение трансформаторов обязательно начинается с разновидности оборудования. Если маркировка начинается с буквы А, это автотрансформатор. Её отсутствие говорит о том, что агрегат относится к классу силовых трансформаторов.

Обязательно приводится число фаз. Это позволяет выбрать установку, работающую от бытовой или промышленной сети. Если трансформатор подключается к трехфазной сети, в маркировке будет присутствовать Т. Однофазные же разновидности имеют букву О. Они применяются в бытовых сетях.

Если устройство обладает расщеплённой обмоткой, он будет иметь Р. Если присутствует регулировка напряжения под нагрузкой (РПН) устройство будет иметь маркировку Н на металлическом щитке. При её отсутствии можно сделать вывод об отсутствии представленной особенности в аппарате.

Особые обозначения

В зависимости от категории установки могут применяться особые обозначения. Для трансформатора тока и напряжения они могут не совпадать. Вторая разновидность техники применяется при работе защитных механизмов или для измерения тока. Первая категория приборов предназначается для изменения значения переменного тока.

Трансформаторы напряжения не используют для передачи электричества большой мощности. Они способны создавать развязку от низковольтных коммуникаций. В цепях с напряжением 12В и менее применяется эта категория приборов. Основным их рабочим параметром выступает ток и напряжение первичной обмотки. Именно их величину предоставляет производитель.

Маркировка трансформаторов напряжения начинается с их конструкции. Если это проходная конструкция, она обозначается литерой П. Если её нет, это опорный вид аппаратов. Литой изолятор имеет в маркировке Л, а фарфоровый – Ф. Встроенный изолятор имеет В.

Расшифровка современных трансформаторов тока выполняется в установленной последовательности. Она начинается с Т, которая характеризует представленные приборы. Способ установки может быть проходным (П), опорным (О) или шинным (Ш). Если этот прибор присутствует в аппаратуре силовых трансформаторов, он обозначается как ВТ. Если же он встроен в масляный выключатель, то маркировка будет иметь букву В. При наружной установке прибор будет иметь Н.

Охладительная система

Условное обозначение трансформатора продолжается способом охлаждения. Сегодня существуют сухие, масляные разновидности. Также охладительная установка может иметь в своём составе негорючий текучий диэлектрик.

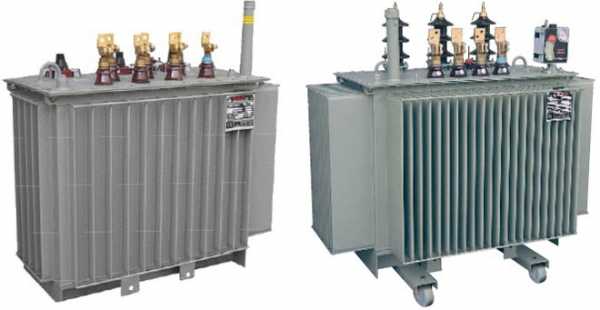

Масляные разновидности включают в себя около десятка различных конструкций оборудования. Если циркуляция жидкости внутри производится естественным путём, прибор имеет на щитке М. Если же она принудительная, здесь будет присутствовать обозначение Д. Оно соответствует также и сухим разновидностям приборов с представленным устройством внутренней циркуляции.

Если установлено оборудование с естественным движением масла и принудительным течением воды, оно маркируется сочетанием МВ. Для приборов с принудительной циркуляцией ненаправленного потока масла и естественным перемещением воздуха используется комбинация МЦ. Если же в таком устройстве направление масла чётко обозначено, маркировка будет НМЦ.

Для систем с принудительным ненаправленным движением масла и воздуха применяется обозначение ДЦ, а для направленного перемещения – НДЦ. Когда масло движется в пространстве между трубами и перегородками, по которым течёт вода, такой агрегат имеет на щитке букву Ц. Если же масло течёт по направленному вектору, прибор маркируется НЦ.

Охладительная система с жидким диэлектриком

Сегодня в «эксплуатацию» вводят новые разновидности устройств с различными улучшенными охладительными системами. Одной из них являются экземпляры техники с негорючим диэлектриком жидкого типа. Если охлаждение происходит посредством естественной циркуляции, представленная установка обозначается буквой Н. Если же присутствует принудительное движение воздуха, маркировка будет НД.

На табличке агрегатов с направленным потоком жидкого диэлектрика и принудительной циркуляцией воздуха указывается ННД. Это позволяет подобрать правильно тип аппаратуры.

Сухие системы

Одной из новых разновидностей являются системы сухого охлаждения. Они просты в эксплуатации и обслуживании, не требовательны и не капризны. Если исполнение установки открытое, а циркуляция воздуха происходит естественным способом, его маркируют как С.

Защищённое исполнение обозначается буквами СЗ. Корпус может быть закрыт от воздействия различных факторов окружающей среды, он называется герметичным. При естественной циркуляции воздуха в нём, маркировка имеет буквы СГ.

В воздушных охладительных системах может присутствовать принудительная циркуляция. В этом случае устройство обозначается буквами СД.

Исполнение

Установки могут отличаться между собой особенностями исполнения. Если в них присутствует принудительная циркуляция воды, это позволит понять присутствующая на корпусе буква В. При наличии защиты от грозы и поражения молнией, конструкция имеет маркировку Г.

Система может обладать естественной циркуляцией масла или негорючего диэлектрика. При этом в некоторых разновидностях используется защита с азотной подушкой. В ней нет расширителей, выводов во фланцах стенок бака. Обозначение имеет букву З.

Литая изоляция обозначается как Л. Подвесное исполнение определяет буква П. Усовершенствованная категория аппаратов обозначается как У. Они могут иметь автоматические РПН.

Оборудование с выводами и расширителем, установленными на фланцах стенках бака, маркируется буквой Ф. Энергосберегающий аппарат имеет пониженные потери энергии на холостом ходу. Его обозначают буквой Э.

Назначение

После категории особенностей исполнения представляется информация о назначении и области применения оборудования. Маркировка с буквой Б говорит о способности конструкции прогревать грунт или бетон зимой. Такое же обозначение может иметь трансформатор, предназначенный для станков буровых.

При электрификации железной дороги нужны установки с особыми свойствами и характеристиками. Они маркируются буквой Ж. Устройства с обозначением М эксплуатируются на металлургических комбинатах.

При передаче постоянного тока по линии нужны конструкции класса П. Агрегаты для обеспечения работы погружных насосов обозначаются как ПН.

Если агрегат применяется для собственных нужд электростанции, он относится к категории С. Тип ТО применяется для обработки грунта и бетона при высокой температуре, обеспечения электроэнергией временного освещения и ручного инструмента.

В угольных шахтах применяют трансформаторы разновидности Ш, а в системе питания электричеством экскаватора – Э.

Цифры

После перечисленных обозначений могут следовать числовые значения. Это номинальное напряжение обмотки в кВ, мощность в кВА. Для автотрансформаторов добавляется информация о напряжении обмотки СН.

В маркировке может присутствовать первый год выпуска представленной конструкции. Мощность агрегатов может составлять 20,40, 63, 160, 630, 1600 кВА и т. д. Этот показатель подбирают в соответствии с эксплуатационными условиями. Существует оборудование более высокой мощности. Этот параметр может достигать 200, 500 МВА.

Продолжительность применения трансформаторов советского производства составляет порядка 50 лет. Поэтому в современных энергетических коммуникациях может применяться оборудование, выпущенное до 1968 г. Их периодически совершенствуют и реконструируют при капитальном ремонте.

Примеры

Чтобы понимать, как трактовать информацию на корпусе аппаратуры, следует рассмотреть несколько примеров маркировок. Это могут быть следующие трансформаторы:

  1. ТДТН-1600/110. Трехфазный класс техники понижающего типа. Он имеет масляное принудительное охлаждение, а также устройство РПН. Номинальная мощность равняется 1600, а напряжение ВН обмотки – 110 кВ.
  2. АТДЦТН-120000/500/110-85. Автотрансформатор, который применяется в трехфазной сети. Он имеет три обмотки. Масляная система охлаждения имеет принудительную циркуляцию. Есть устройство РПН. Номинальная мощность составляет 120 МВА. Устройство понижает напряжение и работает между сетями 500 и 110 кВ. Разработка 1985 года.
  3. ТМ-100/10 – двухобмоточный агрегат, который рассчитан для работы в трехфазной сети. Масляная система циркуляции имеет естественное перемещение жидкости. Изменение напряжения происходит при помощи ПБВ узла. Номинальная мощность составляет 100 кВА, а класс обмотки – 10 кВ.
  4. ТРДНС-25000/35-80. Аппарат для трехфазной сети с двумя расщеплёнными обмотками. Охлаждение производится посредством принудительной циркуляции масла. В конструкции есть регулятор РПН. Применяется для нужд электростанции. Мощность агрегата составляет 25 МВА. Класс напряжения обмотки – 35 кВ. Конструкция разработана в 1980 году.
  5. ОЦ-350000/500. Двухобмоточное устройство для однофазной сети повышающего класса. Применяется масляное охлаждение при помощи принудительного движения жидкости. Мощность 350 МВА, напряжение обмотки 500 кВ.
  6. ТСЗ-250/10-79. Экземпляр для трехфазной сети с сухим способом охлаждения. Корпус защищённый. Мощность составляет 250 кВА, а обмотки – 10 кВ. Устройство создано в 1979 г.
  7. ТДЦТГА-350000/500/110-60. Трехобмоточный прибор для трехфазной сети. Применяется для повышения напряжения. Трансформация происходит по принципу НН-СН и НН-ВН. Конструкция разработана в 1960 году.

Видео: Классификация трансформаторов

Рассмотрев особенности маркировки различных видов трансформаторов, можно правильно применять их на объекте. Знание обозначений позволяет понимать функции, основные технические характеристики подобного оборудования. Маркировка, включающая в себя буквы и цифры, соответствует ГОСТам, применяемым в процессе изготовления специальной техники.

protransformatory.ru

Трансформаторы силовые ТДНС-10000/35-У1, ТДНС-16000/35-У1, ТРДНС-25000/35-У1

Трехфазные двухобмоточные трансформаторы ТДНС-10000/35-У1, ТДНС-16000/35-У1 и ТРДНС-25000/35-У1, на масле с принудительным кругооборотом воздуха и естественным охлаждением на трансформаторном масле, с регулировкой напряжения под нагрузкой (РПН), диапазон его регулировки ±8 х 1,5% предназначен для того, что бы работать в электрических сетях собственных нужд электростанций.
Их производит ОАО «Кентауский трансформаторный завод» для тех стран, где имеется умеренный климат.
Они соответствуют стандарту по ГОСТ 11920 и ГОСТ 11677.
В каких условиях можно применять трансформаторы:
– Можно использовать на высоте до 1000 м., над уровнем моря.
– При температуре воздуха от -45°С до +40°С, для умеренного климата.
– Примерна влажность воздуха не больше чем 80% при температуре +25°С.
– Он не рассчитан на использование: в зонах взрывоопасности, а так же в агрессивной среде, при тряске и вибрации.
Строение трансформаторов.
Баки у них типа ТДНС, ТРДНС – в форме эллипса. Для того, что бы была увеличена поверхность охлаждения, в них применяются радиаторы.
Для того, что бы в сборе поднять трансформатор используют крюки. Они находятся под верхней рамой бака. На баке есть крышка, на которой находятся вводы НН и ВН, гнездо для термобаллона, расширитель, люки для того, что бы раскреплять активные части, вентиль Ду-50, снизу бака находится пробка, чтобы спускать масло, пробка для того, что бы брать пробу масла, вентиль, что бы заливать масло и выступ для заземления. На баке со стороны НН находятся шкаф, для того, чтобы автоматически управлять дутьем, коробка с клеммами и термосигнализаторы. Для того, что бы задействовать кругооборот воздуха, у радиаторов снизу имеется вентиляторы, у которых двигатель 0,25 кВА.
Активная часть трансформаторов состоит из магнитопровода, он сделан из высококачественной холоднокатаной электротехнической стали, переключателя и обмоток.
Уникальная форма магнитопровода дает возможность создавать соединение, которое называется «STEP-LAP», оно великолепно зарекомендовало себя, в том, что у него низкий уровень шума, а также малые потери холостого хода.
Трансформатор обмотан медными проводами. Обмотка НН расщепленная, в трансформаторах типа ТРДНС. Вводы НН и ВН установлены снаружи, съемные, изоляторы проходные из фарфора. Маслорасширитель гарантирует наличие масла при всех режимах работы, а так же при колебаниях температуры. На трансформатор сразу устанавливают: маслоуказатели стрелочного типа, струйные и газовые реле, термосигнализаторы типа ТКП-160 Сг, а также предохранительный клапан, для того, чтобы защищать бак. В них так же устанавливают каретки, которые нужны для того, чтобы поперечно и продольно перемещать трансформатор.

Структура условного обозначения ТРДНС-*/35-У1
Т – трансформатор трехфазный. Р – Расщепленная обмотка НН.
Д – Принудительная циркуляция воздуха и естественная циркуляция масла. Н – с регулированием напряжения под нагрузкой (РПН). *- номинальная мощность, кВА. 35 – класс напряжения обмотки ВН, кВ.
У1 – климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики
Номинальные напряжения обмоток:
высшего напряжения – 36,75 кВ.
низшего напряжения – 10,5; 6,3 кВ для ТДНС – 10000-16000/35. НН – 10,5-10,5; 6,3-10,5; 6,3-6,3 кВ для ТРДНС-25000/35. Число фаз -3.
Обозначение схемы и группы соединения обмоток ; Ун /Д-11 – для ТДНС – 10000 – 16000/35. Ун/Д -11-11 – для ТРДНС – 25000/35.
Вид и диапазон регулирования напряжения на стороне ВН.

Технические характеристики трансформаторов ТДНС-10000 и ТДНС-16000/35 У1

Тип трансформатора

Мощность, кВА

Группа соединения

Номинальное напряжение ВН, кВ

Напряжение короткого замыкания, %

ВН

НН

ТДНС-10000

10000

Ун/ Д-11

36,75

10,5; 6,3

8,0

ТДНС-16000

16000

10,5; 6,3

10,0

Тип трансформатора

Мощность, кВА

Габаритные размеры, мм

Масса, кг

L

B

H

h2

h3

h4

A

N

K

h

h2

полная

транспортная

ТДНС-10000

10000

4050

2950

4100

2700

865

540

1524

960

260

360

360

20400

17300

ТДНС-16000

16000

5300

3050

4560

3080

865

540

1524

1000

270

390

400

25000

29050

Габаритные размеры трансформаторов ТДНС-10000 и ТДНС-16000/35 У1

Технические характеристики трансформаторов ТРДНС 25000/35 У1

Тип трансформатора

Мощность, кВА

Группа соединения

Номинальное напряжение ВН, кВ

Напряжение короткого замыкания, %

ВН

НН

ТРДНС- 25000

25000

Ун/
Д-11-11

36,75

10,5-10,5; 6,3­10,5; 6,3-6,3

12,7

Тип трансформатора

Мощность, кВА

Габаритные размеры, мм

Масса, кг

L

B

H

h2

h3

h4

A

N

K

h

h2

полная

транспортная

ТРДНС- 25000

25000

5350

3080

4950

3120

8650

540

1524

600

260

420

505

43100

38000

Габаритные размеры трансформаторов ТРДНС 25000/35 У1

Примечание: По запросу завод может изготовить этот трансформатор с другими сочетаниями напряжений.

Ещё по теме:

silovoytransformator.ru

Трансформаторы - Буквенные обозначения трансформатора

БУКВЕННОЕ ОБОЗНАЧЕНИЕ СИЛОВОГО ТРАНСФОРМАТОРА

ОБЩЕГО И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ

Схема буквенного обозначения типов трансформаторов:

Расшифровка буквенного обозначения силового трансформатора:

1 А – автотрансформатор (может отсутствовать)

2 Число фаз:

Т – трёхфазный

О – однофазный

3         Р – с расщеплённой обмоткой (может отсутствовать)

4 Условное обозначения вида охлаждения:

Масляные трансформаторы

М – естественная циркуляция воздуха и масла

Д — принудительная циркуляция воздуха и естественная циркуляция масла

          МВ – с принудительной циркуляцией воды и естественной циркуляцией масла

МЦ - естественная циркуляция воздуха и принудительная циркуляция масла с ненаправленным потоком масла

НМЦ - Естественная циркуляция воздуха и принудительная циркуляция масла с направленным потоком масла

ДЦ – Принудительная циркуляция воздуха и масла с ненаправленным потоком масла

НДЦ - Принудительная циркуляция воздуха и масла с направленным потоком масла

Ц - Принудительная циркуляция воды и масла с ненаправленным потоком масла (в охладителях вода движется по трубам, а масло – в межтрубном пространстве, разделённом перегородками)

НЦ - Принудительная циркуляция воды и масла с направленным потоком масла

Трансформаторы с негорючим жидким диэлектриком

        Н - Естественное охлаждение негорючим жидким диэлектриком

        НД - Охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха

        ННД - Охлаждение негорючим жидким диэлектриком с принудительной циркуляцией воздуха и с направленным потоком жидкого диэлектрика

Сухие трансформаторы

        С - Естественное воздушное при открытом исполнении

        СЗ - Естественное воздушное при защищенном исполнении

        СГ - Естественное воздушное при герметичном исполнении

        СД - Воздушное с принудительной циркуляцией воздуха

5      Т – трёхобмоточный трансформатор

6      Н – трансформатор с РПН (с регулированием напряжения под нагрузкой)

7 Особенность исполнения (в обозначении может отсутствовать):

        В – с принудительной циркуляцией воды

        Г – грозозащитное исполнение

        Г – трансформатор в гофрированном баке без расширителя — «герметичное исполнение»

        З – трансформатор с естественным масляным охлаждением или с охлаждением негорючим жидким диэлектриком с защитой при помощи азотной подушки, без расширителя и выводами,

                 смонтированными во фланцах на стенках бака

        Л — исполнение трансформатора с литой изоляцией

        П — подвесного исполнения на опоре ВЛ

        У – усовершенствованное (может быть с автоматическим РПН)

        У – трансформатор с симметрирующим устройством

        Ф – трансформатор с расширителем и выводами, смонтированными во фланцах на стенках бака

        э – трансформатор с пониженными потерями холостого хода (энергосберегающий)

8 Назначение (в обозначении может отсутствовать)

        Б – для прогрева бетона или грунта в холодное время года (бетоногрейный), с такой же литерой может обозначаться трансформатор для буровых станков

        Б – трансформатор для буровых станков

        Ж – для электрификации железных дорог

        М – для металлургического производства

        П – для линий передачи постоянного тока

        ПН – исполнение для питания погружных электронасосов

        С – для собственных нужд электростанций (в конце буквенного обозначения)

        ТО – для термической обработки бетона и грунта, питания ручного инструмента, временного освещения

        Ш – шахтные трансформаторы (предназначены для электроснабжения угольных шахт стационарной установки)

        Э – для питания электрооборудования экскаваторов (экскаваторный)

Примеры серий силовых трансформаторов общего назначения: TМ, ТМГ, ТМЭ, ТМЭГ, ТМБ, ТМПН, ТМВГ, ТМВЭГ, ТМВБГ, ТМЖ, ТМВЭ, ТМВБ, ТМЗ, ТМФ, ТМЭБ, ТМВМЗ, ТМС, ТСЗ, ТСЗС,  ТРДНС, ТМН,

ТДНС, ТДН, ТМН, ТРДН, ТРДЦН

Примеры:

ТМ – Т – трансформатор трехфазный, М – с естественной циркуляцией воздуха и масла

ТМВГ – Т - трансформатор трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, Г - в герметичном исполнении

ТНЗ – Т - трехфазный, Н - с регулированием под нагрузкой (РПН), З - с естественным масляным

ТМВМ – Т- трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, М – для металлургического производства

ТМГ – Т - трехфазный, М - масляный, Г - в герметичном исполнении

ТМВГ – Т - трехфазный, МВ - с естественной циркуляцией масла и принудительной циркуляцией воды, Г - в герметичном исполнении

ТСЗ – Т - трехфазный, С - естественное воздушное охлаждение, З - в защищенном исполнении;

ТСЗС – Т - трехфазный, С - сухой, З - защищенное исполнение, С - для собственных нужд электростанций

Трехобмоточные: ТМТН, ТДТН, ТДЦТН

Т – стоящая после обозначения системы охлаждения обозначает – трехобмоточный.

Автотрансформаторы: АТДТНГ, АТДЦТНГ, АТДЦТН, АОДЦТН

А – автотрансформатор;

О – однофазный,

Г – грозоупорный.

ТМ 1000/10 74 У1 – Т- трехфазный двух обмоточный трансформатор, М – охлаждение естественная циркуляция воздуха и масла, номинальная мощность - 1000 кВА, класс высшего напряжения - 10 кВ, конструкция - 1974 г., У1 - для района с умеренным климатом, для установки на открытом воздухе;

ТРДНС 25000/35 74 Т1 трехфазный двух обмоточный трансформатор, с расщепленной обмоткой НН, с принудительной циркуляцией воздуха в системе охлаждения, с РПН, для собственных нужд электростанций, номинальная мощность 25 МВА, класс высшего напряжения 35 кВ, конструкция 1974 г., тропического исполнения, для установки на открытом воздухе;

ТЦ 1000000/500 83ХЛ1 трехфазный двух обмоточный трансформатор с принудительной циркуляцией масла и воды в системе охлаждения, номинальная мощность 1000 МВА, класс напряжения 500 кВ, конструкция 1983 г., для районов с холодным климатом, для наружной установки.

Для автотрансформаторов при классах напряжения стороны СН (среднее напряжение) или НН (низкое напряжение) 110 кВ и выше после класса напряжения стороны ВН (высокое напряжение) через черту дроби указывают класс напряжения стороны СН или НН.

Примечание. Для трансформаторов, разработанных до 01.07.87, допускается указывать последние две цифры - год выпуска рабочих чертежей.

Автотрансформаторы отличаются добавлением к обозначению трансформаторов буквы А, она может быть первой в буквенном обозначении или последней.

 В автотрансформаторах, изготовленных по основному стандарту трансформаторов ГОСТ 1167765, ГОСТ 1167775, ГОСТ 1167785, буква А стоит впереди всех символов

Например: АОДЦТН 417000/750/500 73У1 однофазный трехобмоточный автотрансформатор номинальной (проходной) мощностью 417 МВА, класс напряжения ВН 750 кВ, СН 500 кВ, остальные символы расшифровываются так же, как и в предыдущих примерах.

В конце 50х годов, когда в СССР впервые появились мощные силовые автотрансформаторы 220/110, 400/220, 400/110, 500/220, 500110 кВ, и в начале 60х годов производили автотрансформаторы двух модификаций повышающей и понижающей. В обозначении повышающей модификации буква А стояла в конце буквенной части; в этих автотрансформаторах обмотку НН выполняли на повышенную мощность и располагали между обмотками СН и ВН, по точной терминологии между общей и последовательной обмотками.

Автотрансформаторы второй модификации понижающей, с буквой А впереди всех символов (как и в новых автотрансформаторах) служат для понижения напряжения, например, с 220 до 110 кВ, или для связи сетей ВН и СН. Обмотка НН в них, как и в новых автотрансформаторах, расположена у стержня, имеет пониженную мощность и несет вспомогательные функции.

Пример обозначения повышающей модификации:

ТДШТА 120000/220, понижающей АТДШТ 120000/220. (Буква Г обозначала грозоупорный, но отменена по мере внедрения ГОСТ 1167765, так как все трансформаторы и автотрансформаторы 110 кВ и выше имеют гарантированную стойкость при грозовых перенапряжениях). В эксплуатации до сих пор встречаются автотрансформаторы обеих модификаций.



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРА (АВТОТРАНСФОРМАТОРА), УКАЗАННЫЕ НА ЗАВОДСКОМ ЩИТКЕ (ТАБЛИЧКЕ)

Щиток крепится к баку трансформатора, и указаны следующие параметры:

– тип трансформатора

– число фаз

– частота, Гц

– род установки (наружная или внутренняя)

– номинальная мощность, кВА, для трехобмоточных трансформаторов указывают мощность каждой обмотки

– схема и группа соединения обмоток

– напряжения на номинальной ступени и напряжения ответвлений обмоток, кВ

– номинальный ток, А

– напряжение короткого замыкания в процентах (фактически измеренное, для каждого изделия индивидуальное)

– способ охлаждения трансформатора

– полная масса трансформатора, масла и активной части трансформатора.

transformator.at.ua

Маркировка трансформаторов: буквенно-цифровые обозначения

Содержание:
  1. Расшифровка буквенных символов
  2. Прочие символы и обозначения
  3. Видео: Электронные трансформаторы. Обзор, принцип работы, схема

Трансформаторы уже давно нашли широкое применение в электронных и электронно-технических системах. Они зарекомендовали себя надежными устройствами в области преобразования тока и напряжения. Однако далеко не все знают, что означает та или иная маркировка трансформаторов, нанесенная на прибор. Знание условных обозначений, позволяет определить не только тип устройства, но и его основные технические характеристики.

Расшифровка буквенных символов

Основные марки трансформаторов представлены в виде буквенных обозначений и выглядят таким образом: ТМ, ТМЗ, ТСЗ, ТСЗС, ТРДНС, ТМН, ТДНС, ТДН, ТРДН, ТРДЦН.

 Данные символы соответствуют следующим техническим характеристикам:

  • Т – трехфазная конструкция устройства;
  • Р – разделение обмотки низкого напряжения на две части;
  • С – сухой тип трансформатора;
  • М – наличие масляного охлаждения трансформатора, циркуляция воздуха и масло происходит естественным путем;
  • Ц – в трансформаторах этого типа циркуляция воды и масла осуществляется принудительно. Движение воды происходит по трубам, а масло течет между ними в виде ненаправленного потока.
  • МЦ – означает естественную циркуляцию воздуха в трансформаторе и принудительную циркуляцию масла с ненаправленным потоком;
  • Д – соответствует масляному трансформатору с принудительной циркуляцией масла и естественной циркуляцией воздуха;
  • ДЦ – относится к конструкции трансформатора с принудительной циркуляцией воздуха и масла в системе охлаждения;
  • Н – регулировка напряжения устройства осуществляется под нагрузкой;
  • С – если данная буква проставлена в конце маркировки, это указывает на использование трансформатора в самой электростанции.
  • З – означает герметичную модель трансформатора, в котором имеется азотная подушка и отсутствует расширитель.

Прочие символы и обозначения

В маркировке трансформаторов присутствуют и другие символы, раскрывающие дополнительные технические характеристики того или иного устройства. Например, у трансформаторов с тремя обмотками в обозначении имеется еще одна буква Т, поэтому общая маркировка выглядит как ТМТН, ТДТН или ТДЦТН. Наличие буквы А указывает на автоматический тип устройства, а символ Г означает защиту от грозы, буква О – однофазную конструкцию.

Характерными особенностями силовых трансформаторов являются их номинальная мощность, класс напряжения, применяемый в работе, конструктивные особенности, условия и режим функционирования. Для более подробной расшифровки технических характеристик конкретного устройства существуют специальные таблицы.

В настоящее время выпускаются трансформаторы, которые могут работать в различных климатических условиях. Они могут быть установлены не только в специально оборудованных помещениях, но и на открытом воздухе. Поэтому, в соответствии со своим предназначением, все устройства делятся на специальные и общего назначения. Различия в системах охлаждения позволяют классифицировать их как сухие, масляные или с использованием жидкого негорючего диэлектрика.

Номинальная мощность и класс напряжения указываются после буквенных символов через дефис. Такая маркировка трансформаторов представляет собой обыкновенную дробь, где в числителе отображается значение номинальной мощности в киловаттах, а в знаменателе – класс напряжения в киловольтах.

Например, обозначение ТМ1000/1074 У1 указывает на три фазы, две обмотки и естественное масляное охлаждение. Значение номинальной мощности составляет 1000 кВА, класс напряжения – 10 кВ. Цифровое обозначение 74 соответствует году изготовления 1974. Агрегат может использоваться в умеренном климате с возможностью установки на открытом воздухе.

electric-220.ru

Главная страница

ТрансформаторыТДНС-10000-16000/35, ТРДНС-25000/35 трехфазные двухобмоточные, масляные с принудительной циркуляции воздуха и естественным масляным охлаждением, с регулированием напряжения под нагрузкой (РПН), с диапазоном регулирования ±8 х 1,5% предназначены для работы в электрических сетях собственных нужд электростанции.

Изготавливаются для стран с умеренным климатом.

Трансформаторы соответствуют требованиям ГОСТ 11677 и ГОСТ 11920.

Условия эксплуатации.

Высота над уровнем моря – до 1000м

Температура окружающего воздуха:

для умеренного климата – от -45˚ С до +40˚С (исполнение У)

Относительная влажность воздуха – не более 80% при +25˚С.

Трансформаторы не рассчитаны для работы:

во взрывоопасной и агрессивной среде

при вибрации и тряске

Структура условного обозначения.

ТРДНС-Х/35-У1

Т – трансформатор трехфазный.

Р – Расщепленная обмотка НН.

Д – Принудительная циркуляция воздуха и естественная циркуляция масла.

Н – с регулированием напряжения под нагрузкой (РПН).

Х – номинальная мощность, кВА.

35 – класс напряжения обмотки ВН, кВ.

У1 – климатическое исполнение и категория размещения по ГОСТ 15150

Технические характеристики.

Номинальные напряжения обмоток:

ВН- 36,75 кВ.

НН- 10,5; 6,3 кВ для ТДНС – 10000-16000/35.

НН – 10,5-10,5; 6,3-10,5; 6,3-6,3 кВ для ТРДНС-25000/35.

Число фаз -3.

Обозначение схемы и группы соединения обмоток ;

Ун /Д-11 – для ТДНС – 10000 – 16000/35.

Ун/Д -11-11 – для ТРДНС – 25000/35.

Вид и диапазон регулирования напряжения на стороне ВН.

Конструкция трансформаторов.

Баки трансформаторов типа ТДНС, ТРДНС– овальные.

Для увеличения поверхности охлаждения в трансформаторах применяются радиаторы.

Для подъема трансформатора в сборе используются, крюки расположенные под верхней рамы бака трансформатора. На крышке бака расположены вводы ВН и НН, расширитель, гнездо для термобалона, люки для раскрепления активной части, вентиль Ду-50, внизу бака имеются пробка для спуска масла, пробка для взятия пробы масла, вентиль для заливки масла и бобышка заземления.

На стенке бака со стороны НН расположены шкаф автоматического управления дутьем, клемная коробка, термосигнализаторы. Для принудительной циркуляции воздуха снизу радиаторов установлены вентиляторы с двигателями 0,25 кВА.

Активная часть состоит из магнитопровода, изготовленного из высококачественного холоднокатаного электротехнического стали, обмоток и переключателя.

Особая форма исполнения магнитопровода позволяет создавать соединения, называемое «STEP-LAP», которая отлично зарекомендовал себя низким уровнем шума и низкими потерями холостого хода.

Обмотки трансформаторов из медных проводов. В трансформаторах ТРДНС обмотка НН расщепленная. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые. Маслорасширитель обеспечивает наличие масла при всех режимах работы трансформатора и колебаниях температуры окружающей среды. Трансформаторы комплектуется с маслоуказателями стрелочного типа, газовых и струйных реле, термосигнализатором типа ТКП-160 Сr и для защиты бака предохранительным клапаном.

В трансформаторах устанавливаются каретки, которые служит для продольного и поперечного перемещения трансформаторов.

Сборка.

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепится на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

Окончательная сборка.

После тщательной сушки и проверки моментов затяжки болтовых соединения активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор укомплектовывается заказанными аксессуарами.

Испытания.

Все трансформаторы подвергается типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.

Примечание: По требованию заказчика можно изготовить трансформатор других сочетаний напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ ТИПА ТДНС-10000, 16000/35 У1  Скачать таблицу



Габаритные размеры трансформаторов типа ТДНС-10000, 16000/35 У1



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАНСФОРМАТОРОВ ТИПА ТРДНС 25000/35 У1  Скачать таблицу



Габаритные размеры трансформаторов типа ТРДНС 25000/35 У1



www.krastehenergo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
