Трехфазный счетчик индукционный – Особенности устройства индукционного счетчика электроэнергии

alexxlab | 18.02.2019 | 3 | Вопросы и ответы

Содержание

Индукционный счетчик электроэнергии - принцип работы и разновидности

В последние годы индукционный счетчик электроэнергии активно вытесняется с рынка приборов учёта более современными и совершенными, элекртонными моделями.

Тем не менее, именно такие счётчики имеют достаточно большое количество преимуществ, благодаря которым до сих пор эксплуатируются отечественными потребителями во многих регионах нашей страны.

Плюсы и минусы

Механические приборы учёта относятся к категории надежных в эксплуатации электросчётчиков и выгодно отличаются продолжительным сроком службы.

Немаловажным преимуществом является также устойчивость к перепадам напряжения в электрической сети.

Стоимость индукционного прибора учёта на порядок ниже цены новомодных электронных счётчиков, поэтому такое устройство по-прежнему считается самым доступным для широкого круга отечественных потребителей.

Тем не менее, класс точнoсти у таких приборов достаточно низкий, и варьируется в пределах 2.0-2.5 единиц, а также практически полностью отсутствует защита от хищений электроэнергии.

Кроме всего прочего, к недостаткам можно отнести высокое энергопотребление самим прибором и значительный рост погрешности измерений в условиях малых нагрузок. Определенное неудобство в процессе эксплуатации создают и внушительные габариты самого механического электросчётчика.

Важно помнить, что при необходимости выполнять одновременный учет реактивной и активной электрической энергии, потребуется устанавливать сразу несколько электросчётчиков индукционного типа.

Принцип работы индукционного счетчика электроэнергии

Стандартное счетное устройство механического прибора учёта – вращающийся алюминиевый диск и специальные цифровые барабаны, которые отражают расход электрической энергии в режиме реального времени.

Принцип работы достаточно прост, и заключается во взаимодействии электромагнитного поля с диском, представляющим собой подвижный токовый проводник. Сохранение стабильной работоспособности индукционного электросчетчика возможно только в условия фазового сдвига, который должен быть равен девяносто градусам.

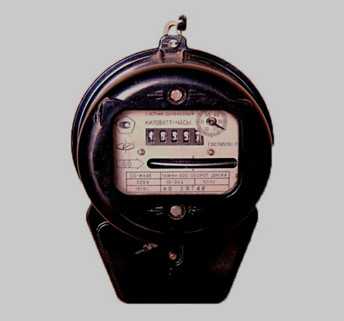

Устройство индукционного счетчика электроэнергии

Индукционные приборы имеют катушку напряжения и тока. При этом подключение токовой катушки производится только последовательно, а катушка на напряжение запитывается параллельно. В процессе работы обе катушки формируют электромагнитный поток, который у токовой катушки является неизменно пропорциональным силе тока, а у катушки напряжения – пропорционален напряжению в сети.

Закономерностью принципа работы электрического счётчика индукционного типа является наличие прямой пропорциональности потребляемой мощностью и скорости вращения счётного устройства в виде алюминиевого диска.

Установка

Трехфазные приборы заметно отличаются от однофазных электрических счётчиков, и способны функционировать в условиях значительной мощности электросети.

Однофазный прибор может эксплуатироваться при номинальной мощности не выше 10 кВт.

Трехфазные приборы учёта пригодны для использования в условиях номинальной мощности в 15 кВт и более.

Такие приборы учёта относятся к категории многофункциональных, поэтому применяются не только в бытовой сети, но и при выполнении контроля трехфазных двигателей.

Опломбировка счетчика — обязательное мероприятие для каждого потребителя электроэнергии. Как опломбировать счетчик электроэнергии — порядок действий описан в статье.

Инструкция по снятию показаний с электросчетчика приведена тут.

Несмотря на то что счетчик может работать многие годы, существуют нормативы, согласно которым через определенный промежуток времени после установки прибор нужно заменить. Каков срок эксплуатации электросчетчика, расскажем далее.

Однофазные

Самым простым вариантом является однофазное подключение, выполняемое посредством кабелей и нагрузки. Провода «заземление», «фаза» и «ноль» должны подключаться на вход электросчётчика и выход из прибора учёта. Перед электросчётчиком требуется установить устройство автоматического выключения, что сделает эксплуатацию максимально безопасной и удобной.

Конструкцией стандартного электросчетчика предусмотрено наличие шины, представленной обычной медной планкой. Фиксация планки осуществляется диэлектрическими зажимами. По всей длине проделаны отверстия, позволяющие легко подводить и надежно крепить все электрические кабели.

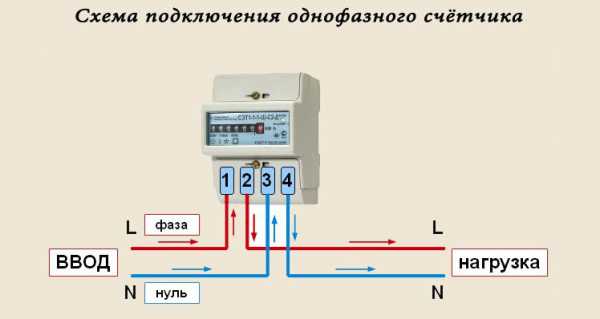

Схема подключения однофазного счетчика

Стандартная пошаговая схема самостоятельного подключения однофазного индукционного счётчика электроэнергии:

  • установка и фиксация прибора учёта в щиток;
  • установка выключателей на DIN-рейке и фиксация при помощи подпружиненной защелки;
  • установка шин заземляющего и защитного типа на DIN-рейке или изоляторах щитка;
  • подключение нагрузки на выключатели и последующее соединение автомата со счетчиком;
  • подключение электросчётчика;
  • подключение «фазы» на нижние зажимы выключателя, соединение нулевой шины с кабелем «ноль» и проводов заземления с заземляющей шиной;
  • установка перемычек на зажимы;
  • подключение электрического счетчика на нагрузку;
  • отключение подачи электричества, соединение провода «ноль» с третьей клеммой прибора учёта и подключение кабеля «фаза» на первую клемму.

На заключительном этапе проверяется работоспособность установленного оборудования на минимальной и максимальной нагрузке.

Обязательно нужно обратиться в организацию энергосбыта для того, чтобы установленный самостоятельно прибор учёта электрической энергии был проверен, а затем опломбирован специалистами.

Трехфазные

Трехфазный прибор учёта расходуемой электроэнергии принято относить к категории более безопасных счётчиков, что обусловлено разделением потребителей на отдельные группы. Такой тип электросчетчика способен измерять не только активную, но и реактивную энергию с учётом потокового направления.

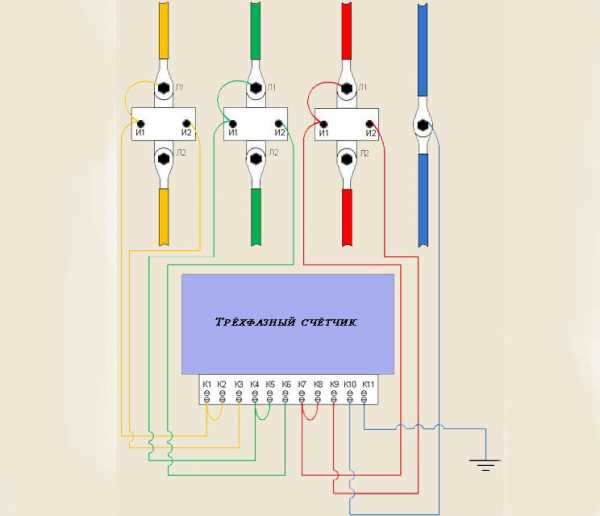

Схема подключения трехфазного счетчика через трансформаторы тока

Стандартная трёхфазная модель имеет восемь клемм, поэтому подключение осуществляется в следующем порядке:

  • подключение общесетевых кабелей с одинаковой цветовой маркировкой на первую, третью, пятую и седьмую клеммы;
  • подключение квартирных кабелей с одинаковой цветовой маркировкой на вторую, четвертую, шестую и восьмую клеммы.

В процессе самостоятельной установки в обязательном порядке должна соблюдаться схема, учитывающая подключение входных кабелей посредством четырёхполюсника от вводного автомата.

После выполнения установки, прибор учёта обязательно должен пломбироваться и ставиться на учет специалистами энергоснабжающей компании, которые фиксируют стартовые показания счетчика и выдают разрешение на эксплуатацию.

Тарифная система учета

Дифференцированный вариант системы учёта базируется на расходе электроэнергии в зависимости от временного интервала, что позволяет осуществлять оплату потребленного электричества по разным тарифам: дневному и ночному.

Следует отметить, что приборы учёта электроэнергии индукционного типа относятся к категории однотарифных, и не имеют системы дистанционного снятия показаний. Соответственно, оплата потребленного электричества при использовании такого прибора будет на порядок выше, чем расходы электроэнергии в условиях эксплуатации более современных многотарифных моделей.

Снятие показаний

Общие показатели расхода электрической энергии определяются на шкале значений всеми цифрами, расположенными до запятой. Последнее число, которое выделяется рамкой красного цвета, отображает десятые доли одного киловатта, и при выполнении расчётов не учитывается.

Чтобы самостоятельно опередить расход электроэнергии за один месяц, необходимо вычислить разницу между цифровыми данными текущего месяца и показаниями прибора учёта в предыдущем месяце.

Оплата счёта за израсходованное количество кВт осуществляется в соответствии с тарифами, которые устанавливаются в каждом регионе индивидуально.

Безусловно, индукционные счетчики имеют большой ресурс эксплуатации и на их работоспособность не оказывают влияния как скачки напряжения в сети, так и качество передаваемого тока, но сэкономить на оплате электроэнергии за счёт многотарифной системы расчёта, увы, не получится.

Видео на тему

proprovoda.ru

Индукционный счетчик электроэнергии: принцип работы, конструкция

Для учета электроэнергии в бытовых и производственных целях используются электросчётчики. Приборы учёта электроэнергии имеют два вида:

  1. Индукционные.
  2. Электронные.

В статье будет рассмотрен такой прибор учёта, как индукционный счётчик электроэнергии.

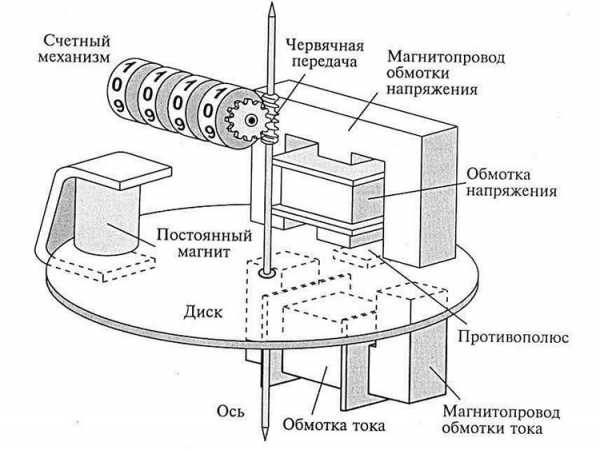

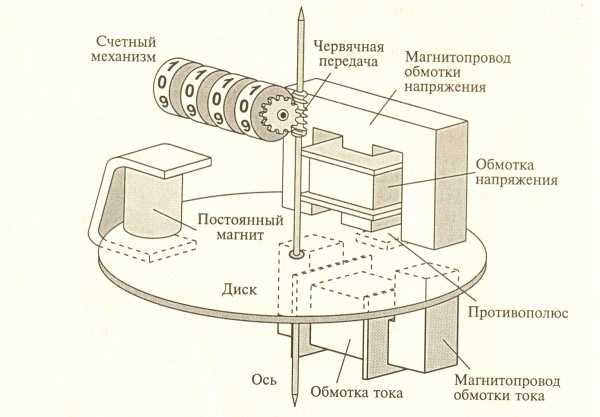

Конструкция индукционного счётчика

В устройство индукционного прибора учёта заложены катушки, одна из которых тока, а другая – напряжения. Катушка тока имеет последовательное подключение, а катушка напряжения – параллельное. С помощью этих катушек образуется электромагнитное поле. Катушка тока имеет пропорциональный по силе тока электромагнитный поток, а катушка напряжения – пропорционально сетевого напряжения.

Электромагнитный поток заставляет алюминиевый диск вращаться, что соединён с механизмом счёта зубчатой и червячной передачей, приводя в движение счётный механизм, которым обладает индукционный счётчик электроэнергии.

Как работает индукционный счётчик

Суть работы индукционных счетчиков электроэнергии, основан на таком принципе, когда на движущуюся деталь в одно время воздействует крутящийся и затормаживающий момент. Данный момент имеет пропорцию величине учёта, момент торможения имеет пропорцию скорости раскрутки движущейся части. Состоит индукционный однофазный счетчик электроэнергии из нескольких элементов:

  • Катушки напряжения, что расположили на магнитопроводе;
  • Диск вращения из алюминия;
  • Передаточный механизм устройства учёта;
  • Катушки тока на магнитопроводе;
  • Постоянный магнит.

Сделана катушка из провода с большим сечением, что может выдерживать большую нагрузку. Витки на катушки имеются в небольших количествах, обычно 13-30 витков на катушке. Распределены они в равномерном положении на двух стержнях магнитопровода, что имеет U форму и сделан из электротехнической стали. Сердцевина работает для создания определённой концентрации магнитного потока, который пересекает счётный диск и вращает его.

Подсоединяется обмотка напряжения на фазу напряжения сети и всегда имеет работоспособное состояние, наравне с потребителем, из-за этого она имеет название параллельной цепи. Катушка напряжения требуется для производства магнитного потока, который будет пропорционален сетевому напряжению. Она имеет определённые конструктивные отличия от катушки тока тем, что имеет больше витков, около 8000 – 12 000 и небольшим сечением проводника 0.1 – 0.15 мм2. В большом количестве витки создают более высокое индуктивное сопротивление, чем имеет активное сопротивление обмотки, что является довольно важным для соблюдения правила сдвига на 90° и даёт возможность уменьшит потребление электроэнергии, на однофазном счётчике.

Магнитный поток катушки тока и катушки напряжения, что проходят по диску, образуют в нём трансформационные токи, за счёт чего создаётся вращающийся момент. Чтобы создать противодействующий момент, что будет пропорционален скорости движения диска, используются постоянные тормозные магниты, чей магнитный поток пересекает крутящийся диск из электропроводящего материала.

Образующиеся в диске токи резания, всегда соблюдают скорость вращения пропорционально диска. То есть когда счётчик работает, он соблюдает определённую закономерность,чем большая мощность потребления, тем более быстро будет происходить вращение диска по его оси. Момент противодействия, что образуется при взаимодействии магнитного потока с дисковым током, всегда будет пропорционален скорости вращения. Когда диск проходит волну, что создаёт тормозной магнит, на нём наводится ЭДС резания, что идёт от середины диска. Потоковая сила тормозного магнита при взаимодействии с током диска имеет прямую пропорциональность ЭДС резания и имеет направление против движения диска. Замедляющий процесс зависит от дальности магнита от центра диска, определяется как произведение плеча на значение силы. То есть регулировка быстроты кручения происходит путём перемещения магнита, что позволяет настроить его в зависимости от передаточного числа.

Для более точной настройки на счётчиках используют специальные устройства для регулировки. Данные приборы – это короткозамкнутые медные, алюминиевые витки, или обмотка из витков провода из меди, что замкнут на настраиваемое сопротивление.

Плюсы и минусы индукционных счётчиков

Приборы учёта электроэнергии бывают только однотарифными, потому как в них отсутствует система дистанционного снятия показаний в автоматическом режиме, то есть счётчик не может работать по дневному и ночному тарифу. Это существенный недостаток, которым обладает индукционный электросчетчик, так как оплата за ток будет намного больше, чем у электронных.

Индукционные счётчики имеют ряд своих преимуществ и недостатков. Из преимуществ можно отметить:

  1. Обладают относительно низкой ценой.
  2. Высокий уровень надёжности.
  3. Не зависимы к перепадам электроэнергии.
  4. Имеют длительный срок эксплуатации.
  5. Подходит для таких манипуляций, как отмотка показаний и остановка счётчика.
  6. Продаётся в большинстве точек по продаже электротоваров.

Однако на фоне этого имеются и негативные моменты, а в частности:

  1. Низкий класс точности.
  2. Большой процент погрешности на маленьких нагрузках.
  3. Можно использовать всего один тариф.

Производители индукционных счётчиков работают над улучшением своей продукции, увеличивая класс точности и срок службы, но конструкция, которой обладают индукционные электросчетчики, не позволяет существенно улучшить эти показатели. Именно из-за этого пришли на смену электронные приборы учёта, которые более стабильны и обладают множеством положительных моментов.

amperof.ru

Трехфазный счетчик электроэнергии — устройство, виды, плюсы и минсы

С уверенностью можно сказать, что нет человека, который не сталкивался бы в своей жизни с приборами учета расхода электроэнергии. Но не все знают, как правильно подключить электросчетчик, его устройство и технические характеристики. Да и обыватель в повседневной жизни в основном сталкивается с подобным устройством лишь однофазного исполнения. Ведь именно такие приборы учета устанавливаются на вводе в квартиры.

В наш век, когда требуются большие мощности и напряжение, особенно это касается частных домов, однофазным счетчиком в 220 В уже не обойтись. Появляется необходимость подключения электрических котлов, деревообрабатывающего или иного оборудования, которое работает от 380 В. И подключить его можно только по трехфазной сети, а значит и прибор учета электроэнергии для подобного напряжения понадобится другой.

Вот о трехфазном счетчике сейчас и поговорим. Ведь само по себе это устройство сложнее однофазного, да и для подключения трехфазного прибора учета необходимы несколько другие схемы. А потому имеет смысл разобраться, как он устроен, какие виды подобных устройств бывают, как они монтируются и насколько проблематичны в монтаже схемы подключения трехфазных электросчетчиков.

Трехфазный электросчетчик «Меркурий 230»

Достоинства подключения к трем фазам

Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.

К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.

Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.

Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.

Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.

Принципиальная схема монтажа счетчика прямого включения

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

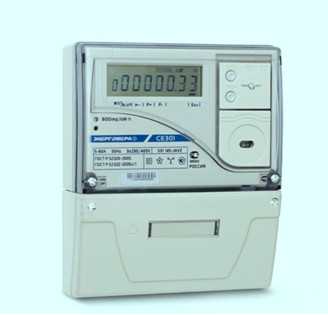

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

Установка трехфазного счетчика

Для того чтобы понять, как подключить трехфазный счетчик прямого включения особых знаний и навыков не требуется (за исключением, конечно, внимательности и аккуратности). Дело в том, что российское законодательство разрешает самостоятельное подключение счетчика с одним лишь нюансом. После производства работ своими руками необходимо обратиться в обслуживающую компанию с заявлением о проверке правильности подключения и об опломбировке прибора.

Подключение трехфазного счетчика в сеть производится аналогично однофазному. 1, 3 и 5 контакты предназначены для ввода фазных проводов, а 2, 4 и 6 — для их вывода. Соответственно, 7 и 8 — это вход и выход нулевой жилы.

При необходимости подключения в помещениях однофазной сети 220 В требуется взять любую из фаз и ноль.

Конечно, при условии, что домашний мастер не имел опыта включения трехфазного счетчика и сомневается в своих способностях, лучше обратиться к специалистам, но все же подобная работа по силам каждому.

Установка обычно производится внутри помещения. Конечно, возможен монтаж и снаружи, но при этом стоит подумать о подогреве, т.к. согласно правилам установки электрооборудования, эксплуатация электросчетчика должно производиться при температуре не ниже 0 °С.

Вводной щит с установленным счетчиком

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Некоторые нюансы при подключении

Существует несколько моментов, которые следует учитывать при подключении трехфазных электросчетчиков. Основной из них — это обязательное заземление нулевого провода перед вводом его в прибор учета. Делается это для предотвращения выхода из строя счетчика электроэнергии при перекосе фаз или же при отгорании нуля на силовой трансформаторной подстанции. В подобном случае, если заземление отсутствует, напряжение от соседних квартир или помещений может «пойти обратно», т.е. на нулевой контакт электросчетчика будет подано напряжение, в результате чего он просто перегорит.

Также производя подключение трехфазного электросчетчика, следует следить и за фазировкой. При неправильной последовательности подключения жил прибор будет работать некорректно. В таком случае необходимо просто поменять 2 вводных фазных провода местами.

Хотя схема подключения счетчика не сложна, не следует забывать и главное правило — это опасность высокого напряжения. Любые работы, связанные с электроэнергией, необходимо производить при снятой нагрузке. В противном случае возникает риск поражения электрическим током с возможным летальным исходом.

Похожие статьи:

domelectrik.ru

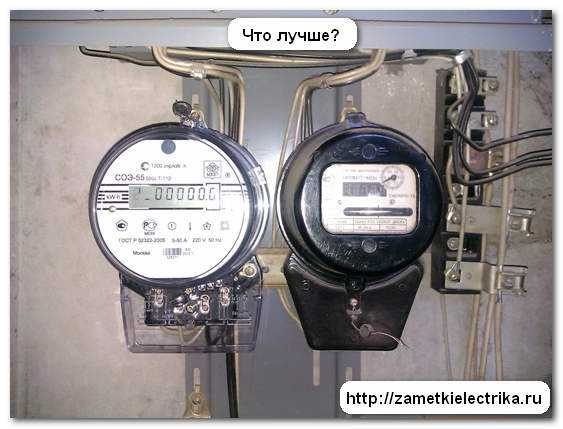

Индукционный и электронный счетчик - что лучше?

Всем здравствуйте.

По просьбам моих читателей и друзей сегодняшняя статья будет называться «Индукционный и электронный счетчик — что лучше?»

И действительно, мы с Вами уже знаем как правильно выбрать и приобрести электросчетчик, знаем схемы подключения электросчетчиков, их устройство и принцип работы, но до сих пор не определились, что же все таки лучше: индукционный счетчик или электронный?

На данное время в России продолжают вести учет электроэнергии около 50 млн. индукционных электросчетчиков. Нужно ли нам переходить на электронные счетчики? Давайте разберемся более подробно с этим вопросом.

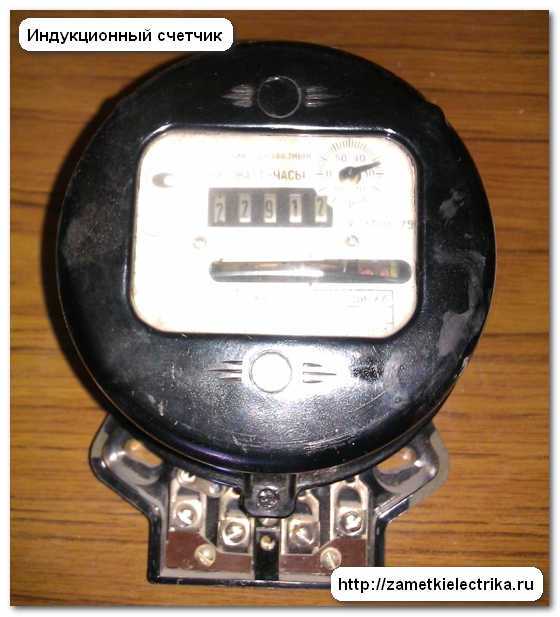

Достоинства индукционного счетчика электроэнергии:

  • очень надежны в эксплуатации
  • большой ресурс их работы (несколько десятков лет)
  • не зависят от качества электроэнергии (скачки и понижения напряжения)
  • относительно низкая стоимость по сравнению с электронными

Недостатки индукционного счетчика электроэнергии:

  • класс точности очень низкий — 2,0
  • при уменьшении нагрузки увеличивается его погрешность
  • значительное собственное потребление по токовым цепям и цепям напряжения (читайте статью о том, как самостоятельно измерить фактическую нагрузку трансформатора напряжения)
  • практически отсутствует защита от хищения электроэнергии
  • при учете нескольких видов электроэнергии (активной и реактивной) необходимо использовать несколько счетчиков
  • учет электроэнергии ведется в одном направлении
  • большие габаритные размеры

Достоинства электронного счетчика электроэнергии:

  • класс точности высокий — 1,0 и выше
  • имеет несколько тарифов (от 2 и выше)
  • при учете нескольких видов электроэнергии можно использовать один прибор
  • учет электроэнергии ведется в двух направлениях
  • производит измерение качества и количества мощности
  • производит хранение данных по учету электроэнергии длительное время
  • простой доступ к данным по учету электроэнергии
  • в случае хищения электрической энергии происходит фиксация несанкционированного доступа
  • возможность дистанционно снимать показатели электроэнергии по разным интерфейсам связи
  • возможность использования в системах АСКУЭ и АСТУЭ (автоматизированные системы учета электрической энергии)
  • длительный срок межповерочного интервала (МПИ)
  • малые габаритные размеры

Недостатки электронного счетчика электроэнергии:

Но везде ли эти достоинства важны. Или эти недостатки так критичны…

Вывод:

Естественно, что у электронных счетчиков больше достоинств, чем у индукционных. Поэтому при выборе электросчетчика рекомендуется проанализировать место его установки и точки учета (предприятие или быт), а также определиться — все ли достоинства счетчика нам требуются.

В быту класса точности 2,0 будет достаточно (Постановление Правительства РФ №442 от 04.05.2012). Высокий класс точности необходим для учета электроэнергии больших мощностей на предприятиях.

Зачем же тогда переплачивать за класс точности и другие достоинства электронного счетчика, которые мы не будем использовать?

P.S. И хотелось бы узнать Ваше мнение: какой счетчик Вы предпочитаете?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


zametkielectrika.ru

хорошо проверенные старые или многофункциональные новые?

Счетчик электроэнергии - устройство для получения достоверной информации о потреблении электроэнергии. Они устанавливаются для учета и контроля и позволяют следить за уровнем расходов. Их установка, класс точности и эксплуатация строго подчинены законодательным нормативным актам. Модели рассчитаны на силу тока от 5 до 60 А. Для трехфазных сетей выпускаются трехфазные приборы, для однофазных - однофазные.

На сегодняшний день используются два вида устройств: индукционные и электронные. Индукционные приборы используются чаще, поскольку длительное время они были безальтернативны, и выбор у пользователей появился только около 15 лет назад. В его конструкции расход энергии отображается с помощью поворотов алюминиевого диска, приходящего в движение в результате воздействия на него магнитного поля токопроводящих катушек. Число вращений прямо пропорционально потреблению электроэнергии, а специальный счетный механизм фиксирует данные. К преимуществам этой техники до последнего времени относили надежность, но с появлением в бытовом использовании энергоемкой техники, такой как электроплиты и духовые шкафы, кондиционеры, старые модели испытывают перегрузки, что способствует возникновению пожароопасных ситуаций. Помимо этого приборы с классом точности 2,5 не соответствуют современным требованиям. Более новые индукционные модели имеют класс точности 1-2, срок службы более 32 лет и межпроверочный интервал 16 лет. Нужно отметить, что при такой точности результатов при невысоких нагрузках погрешность возрастает до 60%. Устройство недостаточно хорошо защищено от фальсификации показаний и хищения электроэнергии. Безусловным преимуществом является невысокая цена.

Более совершенной конструкцией отличаются электронные счетчики. Они имеют современную компонентную базу и преобразуют поступающие сигналы в величины, соответствующие потреблению энергоносителей. Электронные модели оборудованы жидкокристаллическим однострочным табло, с которого удобно считывать текущую информацию. Приборы являются многотарифными и программируются на управление различными графиками тарификации. Учитывается информация о суточных, сезонных и праздничных изменениях тарифов. Многотарифная электроника самостоятельно осуществляет переход на зимнее и летнее время и хранит в памяти показания последних 20 лет. В среднем срок службы устройства составляет 30 лет, оно выдерживает температуры от 60 до -40 градусов. Преимуществами этой техники считаются поддержание высокой точности при небольших нагрузках, возможность осуществления учета разных видов энергии, фиксация несанкционированного вмешательства и хищения энергоносителей, дистанционный съем данных. Недостатками являются недостаточный уровень защиты от сетевых и грозовых перепадов напряжения, отсутствие сервисного обслуживания, более высокая стоимость. Заявленный срок службы еще не подтвержден, так как счетчики появились в пользовании сравнительно недавно. Последнее время в продаже стали появляться более дешевые модели, которые собраны на менее качественных микросхемах.

Все устанавливаемые счетчики должны быть обязательно утверждены к использованию в России и после установки поставлены на учет. Прибор должен находиться не выше 170 см и не менее 40 см от пола для комфортного считывания данных. Правила эксплуатации устройств достаточно просты: соблюдать правила техники безопасности, избегать механических повреждений и нарушения целостности пломб, предохранять от попадания влаги.

Счетчики для учета потребления электроэнергии – это основное устройство, которое фиксирует количество потребляемого электричества. Именно, исходя из его данных, происходит оплата данного вида услуги. Так, что нужно очень внимательно отнестись к выбору данного прибора, особенно для городских квартир. Повсеместно происходит замена старых приборов учета, которые обладали классом точности – 2,5. Современные устройства на которые происходит замена обладают точностью – от 0,5 и до 1,0 (бывают и больше.) Поэтому очень важно разобраться – какой электросчетчик лучше купить, исходя из его эффективности.

Электросчетчики для квартиры

Рассмотрим основные типы и особенности приборов учета. Это поможет в последствии выбрать для себя нужный.

Индукционный электросчетчик

Данный счетчик работает за счет магнитного поля, которое образуется при помощи двух катушек. Это катушки – тока и напряжения. Магнитное поле создаваемое данными катушка и приводит в движение диск, а он уже и вращает счетный механизм. То есть становится понятно, что при повышении и тока и напряжения – диск начинает вращаться все быстрее и быстрее.

Эти счетчики устанавливались повсеместно во всех щитках многоквартирных домов. И сейчас еще можно их встретить во множестве. Хотя и идет их замена. Как было замечено выше, такие счетчики имеют довольно большой класс точности – 2,5. Что очень много. Но к плюсам данного прибора можно отнести их довольно хорошую надежность. Срок их службы во многом превышал пятнадцать лет.

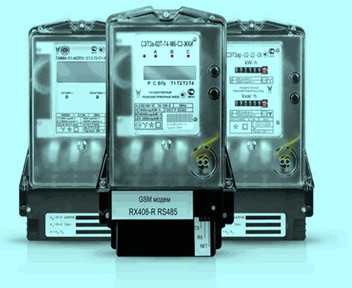

Электронные счетчики

Данный прибор занимается измерением тока и напряжения сразу в сети. У него нет – диска и счетчика. Которые обуславливали как передаточные механизмы изрядную потерю правильности учета. В данном случае данные передаются на экран (дисплей) и заносятся в память прибора, с помощью цифрового способа.

У данного типа приборов достаточно много плюсов.

  • Он достаточно – компактен.
  • Возможность установки – многотарифных приборов.
  • При помощи установки в счетчик дополнительных схем, можно повысить его точность.
  • Считывание показателей не составляет особого труда.
  • Такой прибор не подается попыткам «скрутить» его показания.
  • Удобный интерфейс и возможность его использования в полностью автоматизированных системах.

Но по сравнению и счетчиком индукционным, данный прибор обладает более низкой надежностью и стоит на порядок выше.

Счетчик с разными тарифами

Разница между однотарифным и многотарифным счетчиком заключается в следующем. Многотарифные приборы учета позволяют экономить электроэнергию за счет ее тарификации в определенное время. Следует заметить, что период во время, которого наступает действие уменьшенного тарифа – это ночь. Правда в квартире значительную экономию бывает получить достаточно сложно. Так как в ночное время мало, какими электроприборами можно пользоваться. Зачастую – это стиральная машинка. Но современные виды данной техники и так имеют класс энергопотребления – А. И поэтому значительно сэкономить, на этом не получиться. Если конечно, вы не ведете ночной образ жизни или же используете электричество для обогрева. Для этого применяются конкретно — электросчетчики двухтарифные.

Так же совместно с многотарифными электросчетчиками нужно ставить дополнительные защитные устройства. При этом, надежность самого прибора учета не всегда бывает на высоте.

Однотарифный счетчик доволь

elektrokomplektnn.ru

расходомеры электроэнергии, однофазный электросчетчик, принцип работы трехфазного

Индукционный счетчик на сегодняшний день установлен почти в каждой квартире Чтобы учитывать количество потребляемого электричества, люди используют контроллеры различного вида и типа. Самым популярным устройством на сегодняшний день является трехфазные счетчики прямого включения. Различают счетчики однофазные и трехфазные. Последние обладают способностью эффективно работать при большой мощности сети. Индукционный счетчик – многофункциональное устройство, которое используют в бытовых и промышленных целях. Важным показателем правильной работы счетчиков и их пригодности является наличие пломб.

Достоинства индукционного счетчика электроэнергии

Трехфазный индукционный счетчик – популярный вид контроллера. Он состоит из токовой обмотки, обмотки напряжения, червячного механизма, который механическим способом передвигает стрелку, алюминиевого диска и магнита. Обмотка напряжения обмотана вокруг сердечника, установленного в корпусе.

Обычный индукционный счетчик имеет пластмассовый корпус, который защищает устройство от попадания пыли и влаги.

Среди преимуществ индукционного счетчика стоит отметить надежность и точность

Счетчики не предусматривают защиту от похищения электроэнергии. К значительным недостаткам можно отнести ведение учета электроэнергии всего лишь в одном направлении. Но устройства имеют и ряд достоинств.

Достоинства индукционного счетчика:

  • Надежный в эксплуатации.
  • Обладает большим ресурсом работы (могут бесперебойно прослужить несколько десятилетий).
  • Работа счетчика не зависит от внезапных перепадов напряжения.
  • Имеют низкую стоимость по сравнению с электронными счетчиками.

Наряду с достоинствами механические индукционные счетчики имеют недостатки. Устройство отличается низким классом точности. Если уменьшается нагрузка, то вполне вероятно повыситься погрешность показателей.

Индукционные расходомеры: нюансы установки

Электромагнитные или индукционные расходомеры применят для того, чтобы измерить расход электропроводящих жидкостей, которые были агрессивны, загрязнены или имеют много фаз. При помощи индукционного расходомера можно нормально измерить расход, если температура наружного воздуха составляет от 5 до 50 градусов по Цельсию. Это влияет на то, что обычно их устанавливают в помещениях с теплым температурным режимом или монтируют в обогреваемые боксы.

Важно заметить, что точность в показателях индукционных расходомеров зависит от того, насколько правильно они были установлены.

Устанавливать индукционный счетчик должен специалист, который устанавливает пломбу

Если в измерительную трубу попали посторонние предметы, или на электроды налипли частицы, которые содержаться в жидкости, показатели расходомера будут неправильными. Чтобы предотвратить засорение трубки и загрязнение электродов, расходомеры стараются устанавливать на вертикальной площади трубопроводов. Важно, чтобы трубопровод был оснащен штуцерами, чтобы промывать внутреннюю полость трубки, не выполняя демонтаж устройства.

Нюансы установки расходомеров:

  • При установке расходомеров на горизонтальном участке важно проследить за тем, чтобы электроды были расположены горизонтально – это исключит разрыв электрической цепи, когда через трубопровод будут проходить пузырьки воздуха.
  • Если жидкость по трубопроводу перестает подаваться, то преобразователи должны находиться в залитом состоянии. Именно поэтому специалисты рекомендуют устанавливать расходомеры на «утках», расположенных на трубопроводах.
  • Основная причина плохой работы расходомеров – влияние силовых полей, а также влияние контура расходомера на измерительные цепи.

Чтобы свести к нулю помехи, наводимые внешними силовыми полями, можно следовать нескольким простым правилам. Экранированный кабель, который располагают между расходомером и измерительным блоком, необходимо заземлять по всей длине в промежутках от 10 до 15 м. Надежное заземление расходомера и измерительного блока можно выполнить через экран кабеля. Нельзя прокладывать силовые цепи возле защитной трубы на расстоянии менее 60 мм.

Электросчетчик индукционный однофазный

Осуществить измерение активной энергии, текущей по однофазным двухпроводным цепям переменного тока можно при помощи однофазного индукционного электросчетчика. Такие счетчики известны своей безотказностью в работе, прочностью и надежностью. Счетчик довольно устойчив к перепадам температур, воздействию влаги и сильных скачков напряжения в сети.

Важно учесть, что не все однофазные индукционные счетчики могут быть оснащены средствами, препятствующими хищению электроэнергии.

 Электросчетчик индукционный занимает мало места, поэтому не портит внешний вид интерьера

Высокую надежность и долговечность счетчикам обеспечивает высокая степень чистоты поверхностей механических частей, которые трутся: подшипника и счетного механизма. При покупке важно обратить внимание на материалы, из которых изготовлен индукционный счетчик, – они должны быть огнеупорными.

Как определить правильность работы однофазного счетчика:

  • Отключить всю нагрузку, которая имеется в доме: вынуть приборы из розеток, выключить все выключатели.
  • Проверить, не работает ли в счетчике самоход – его быть не должно.
  • Включить нагрузку, которая будет равна оптимальной.
  • Подобать бытовые приборы, которые в сумме дадут нагрузку, равную половине.
  • Рассчитать, какое количество энергии понадобится для того, чтобы эти приборы проработали в течение одной минуты.
  • Посчитать число оборотов диска, чтобы замерить эту энергию.
  • Составить пропорцию.

Важно правильно рассчитать количество оборотов, которые выполняет диск за одну минуту. Все действия нужно выполнять последовательно и точно. Попытки увеличить или уменьшить показатели приведут к неправильному результату.

Принцип работы индукционного счетчика

Индукционный счетчик состоит из токовой или последовательной обмотки, параллельной катушки, счетного механизма, постоянного магнита, который создает торможение и делает плавной ход диска, алюминиевого диска, магнитного потока, создаваемого током нагрузки, магнитного потока, создаваемого током, который находится в катушке напряжения. Счетчик состоит из двух катушек: напряжения и токовой. Их электромагниты расположены под прямым углом относительно друг друга.

Между электромагнитами есть зазор, к которому при помощи подшипников и подпятников прикреплен алюминиевый диск.

Если вы подозреваете, что индукционный счетчик работает неправильно, то его стоит отдать на диагностику

К оси диска крепят червяк, который благодаря зубатым колесам передает вращение барабану (счетному механизму). Включение токовой цепи происходит последовательно. Сама цепь состоит их большого количества витков. Когда катушка находится под переменным напряжением, а ток нагрузки протекает через токовую катушку, в зазоре появляются магнитные потоки, которые приводят к образованию вихревых токов.

Виды индукционных счетчиков:

  • Однофазный;
  • Трехфазный.

Преимущество трехфазных счетчиков в том, то они могут работать с более мощными сетями. Правильная установка напрямую влияет на работу счетчиков и их показания. Если счетчики устанавливают в помещении с пониженной температурой, рядом с ними нужно монтировать специальные обогреватели.

Как отмотать электросчетчик однофазный (видео)

Индукционный счетчик предназначен для того, чтобы вести учет потребляемого электричества. Они характеризуются надежностью, прочностью и долгим сроком службы. Но для того чтобы счетчик показывал правильные показатели (отмотать их невозможно), необходимо его правильно установить. Для этого следует воспользоваться советами профессионалов. Индукционные счетчики бывают однофазовыми и трехфазовыми. Вид счетчика нужно выбирать, исходя из объемов потребляемого электричества.


Добавить комментарий

teploclass.ru

Трехфазные индукционные счетчики — Студопедия.Нет

Трехфазные счетчики для учета активной энергии в трехпроводной цепи выполняются обычно по схеме Арона (рис.6), в четырехпроводной – по схеме рис.7.



                   Рис.6                                                                   Рис.7



Такой счетчик имеет два вращающих элемента, действующую на общую подвижную часть. Чаще всего подвижная часть имеет два диска. Вращающие элементы трехфазных счетчиков имеют ту же конструкцию и устройство, что и однофазных. Это относится ко всем трехфазным счетчикам, за исключением счетчиков реактивной энергии, базирующихся на вращающихся элементах с внутренним сдвигом, отличным от 90°, а именно 60 и 180°. Правда и в этих счетчиках за основу обычно берется конструкция вращающего элемента однофазного счетчика, однако принимаются меры (добавочные и шунтирующие сопротивления, короткозамкнутые витки) дня получения требуемого внутреннего сдвига.

В каждом элементе трехфазного счетчика имеют место те же процессы, что и в однофазных счетчиках, поэтому основные характеристики трехфазных счетчиков (вращающий момент, нагрузочная кривая, влияние внешних факторов и т.д.) определяются теми же явлениями, что и однофазных счетчиков. Так, например, трехфазном трехэлементном счетчике, учитывающем активную энергию в четырехпроводной цепи, фактически имеются три однофазных счетчика, каждый из которых может быть рассмотрен как отдельный счетчик. При φ=0 угол сдвига фаз между рабочими потоками равен для каждого из элементов 90°. Полный вращающий момент втрое больше, чем момент одного элемента. Нагрузочная кривая, а так же все прочие характеристики трехэлементного счетчика будут такими же, что и однофазного счетчика с такой же номинальной скоростью вращения подвижной части.

В ряде случаев, однако, такие простые соотношения между характеристиками однофазного и трехфазного счетчика не соблюдаются. Например в трехфазном двухэлементном счетчике дня учета активной энергии в трехпроводной цепи суммарный вращающий момент элементов Мвр уже не равен удвоенному значению момента М1 одного вращающего элемента, когда напряжение и ток этого элемента совпадают по фазе. Кроме того, если такой счетчик будет иметь ту же номинальную скорость, что и однофазный, то их нагрузочные кривые в области больших нагрузок будут различны. Обусловлено это тем, что суммарный момент собственного торможения трехфазного счетчика равен удвоенному моменту собственного торможения одного элемента, а суммарный вращающий момент больше вращающего момента одного элемента лишь в √3 раз.

Погрешность трехфазного счетчика от собственного торможения будет в 2/√3 = 1,16 раза больше, чем у однофазного счетчика с таким же вращающим элементом и номинальной скоростью вращения подвижной части. Аналогичные рассуждения справедливы и в отношении влияния напряжения, так как относительное значение момента собственного торможения рабочим потоком параллельной цепи у трехфазного счетчика будет в 1,16 раза больше, чем у однофазного. Для того чтобы трехфазный двухэлементный счетчик имел ту же нагрузочную кривую и то же влияние напряжения, что и однофазный, необходимо, чтобы его номинальная скорость была в 1,16 раза меньше, чем у однофазного.



Измерение активной мощности и энергии в трехфазных цепях



В трехфазной системе независимо от схемы соединения нагрузки р = u1i1+ u2i2+ u3i3+. Использование первого закона Кирхгоффа, позволяет исключить один из токов, С учетом того, что u23 = u2 – u3; u12 = u1 – u2, мгновенное значение мощности можно представить в трех формах:





Переходя от мгновенных значений к средним, получим:





Таким образом, при несимметричной нагрузке можно измерить либо тремя, либо двумя приборами.

При измерении мощности двумя ваттметрами показания ваттметров следует складывать алгебраически.

Наибольшее распространение получили двух- и трехэлементные приборы. Схема двухдискового трехфазного счетчика показана на рис. 8





Рис. 8

Обозначение типов счетчиков

CO – активной энергии, однофазные непосредственного включения или трансформаторные;

СОУ – активной энергии, однофазные трансформаторные;

САЗ – активной энергии, однофазные непосредственного включения или трансформаторные трехпроводные;

САЧ – то же четырехпроводные;

СРЗ – реактивной энергии трехфазные непосредственного включения или трансформаторные трехпроводные;

СРЧ – то же четырехпроводные;

СРЗУ, СРЧУ – то же трансформаторные;

У – универсальные.





studopedia.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
